FilterMax F. Modular dust collector with integrated pre-separator

Storlek: px

Starta visningen från sidan:

Download "FilterMax F. Modular dust collector with integrated pre-separator"

Rebecka Danielsson
för 6 år sedan
Visningar:

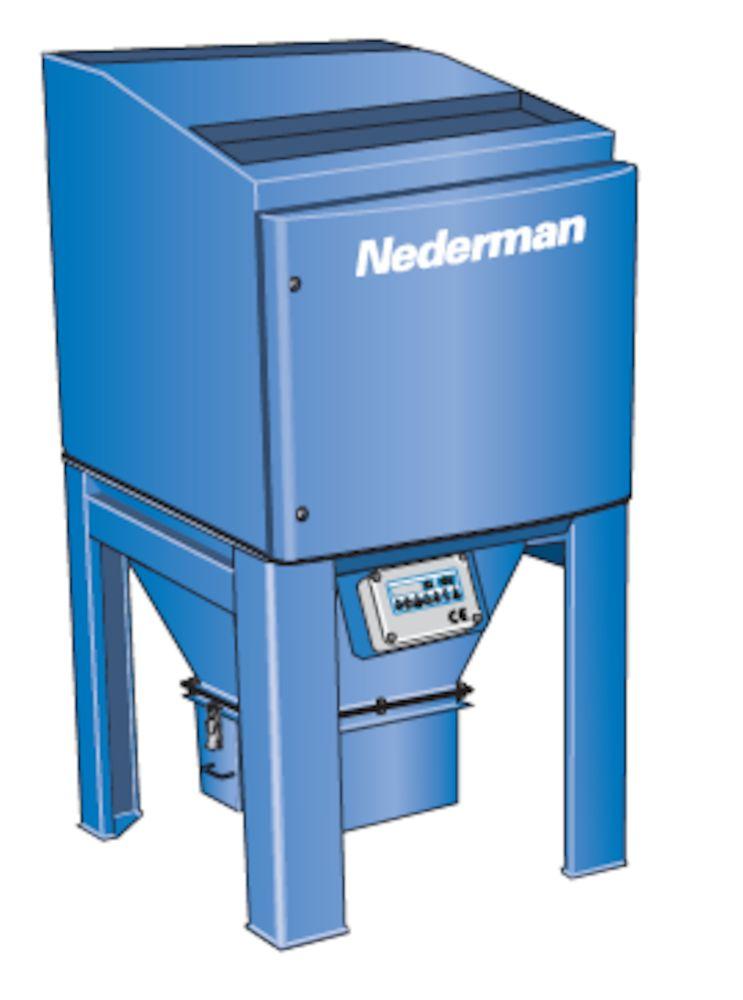

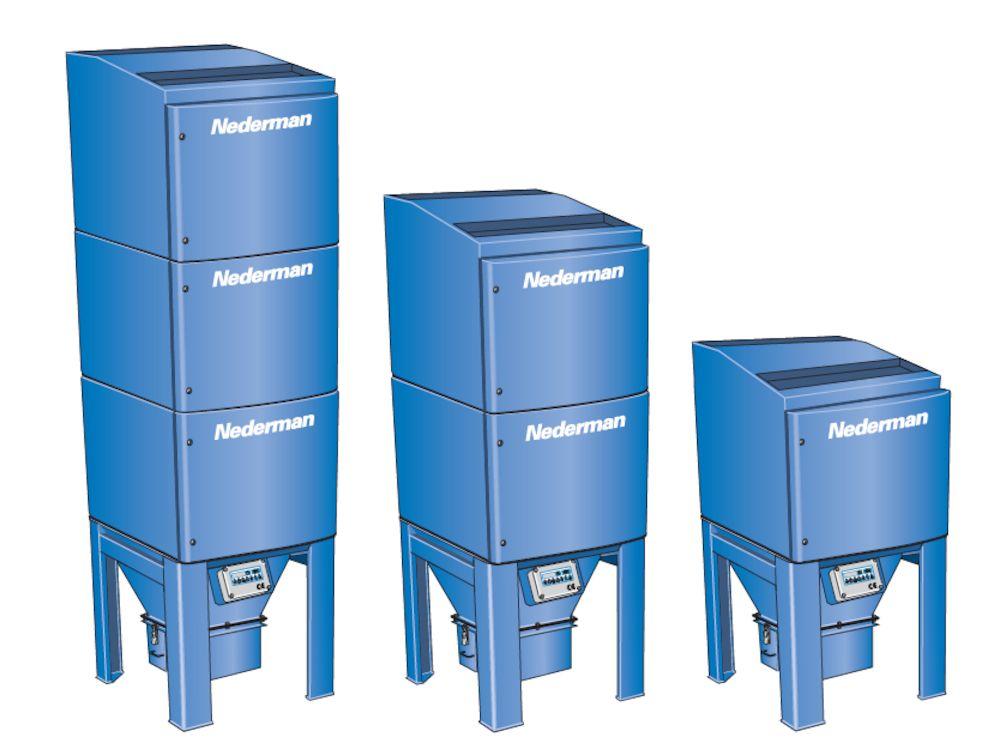

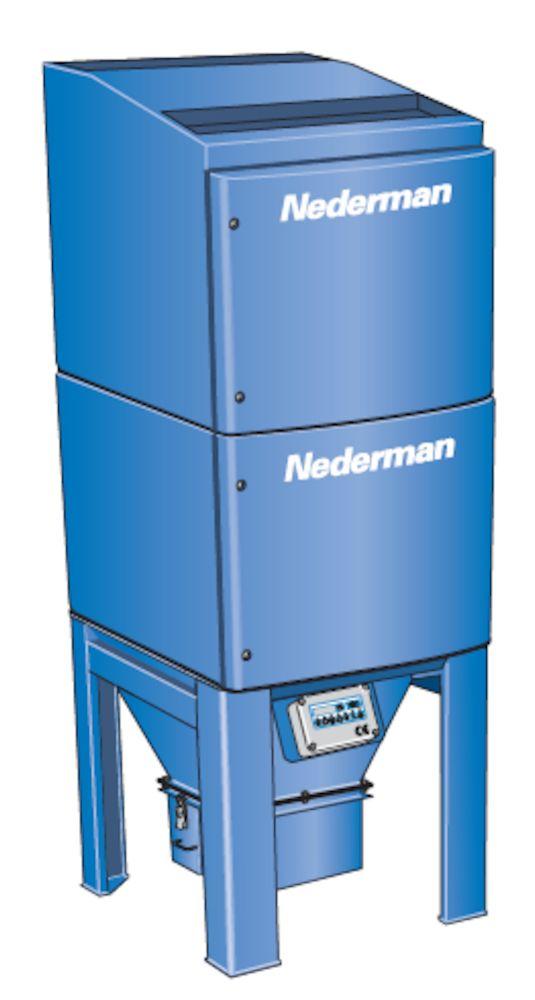

1 Modular dust collector with integrated pre-separator FilterMax F is a complete filter solution for the entire workshop. With it s integrated preseparator the FilterMax F is ideal for applications with fume and coarse particles. FilterMax F is an efficient and compact filter with capacity up to m³/h (6000 cfm) The FilterMax F is designed for industrial handling of none explosive dry dust and fume. The compact and efficient integrated pre-separator captures up to 80% of coarse particles and heavy sparks which will extend the lifetime of the filter cartridge. The small inner volume in combination with the air distributing support cage gives efficient cleaning. Shallow open pleats allows efficient removal of dust. The cartridges is available in different materials. The flat pocket shaped minimizes the area of the lost media on top of the cartridge. With it s sturdy design, smooth inner surfaces, optimized angles of repose and digital control system, the filter fulfils stringent demands for continuous operation and effective filtration. The modular design makes it easy to to expand the capacity of an installed system and will also make transportation, handling and installation as easy as possible. To simplify use and guarantee optimum performance, FilterMax F is equipped with Nederman s automatic cleaning system. The pulse-jet system shoots short, powerful jets of air into the filter cartridges. The dirt is released from the filter surface and falls down into a container. The pulse-jet system cleans the filter cartridges in sequence while the filter is in operation. The FilterMax F can also be cleaned after operation if so desired. The FilterMax F cartridge is a high performance, compact filter cartridge. The design is optimized for efficient media usage with good cleaning properties. To configure your Filtermax 1. Select model (DFO 40, 80 or 120) 2. Select inlet diameter 3. Select outlet diameter 4. Select container kit 5. Select Filter cartridge type 6. Select accessorie Automatic control system Pulse-jet cleaning system Pulse-jet cleaning system Integrated pre-separator / spark trap Produkt namn Ljudnivå (db(a)) Skyddsklassning IP 54 Filter avskiljningsgrad (%) 99 Tryckluftsbehov FilterMax F F 30, 50 dba F 60, 63 dba F 90, 73 dba Acc to ISO bar / psi, water and

Tryckluftsförbrukning Installation Material Metod för filterrensning Applikation Arbetstryck (kpa) Kapacitet

pulse 2.5 cfm/min at 30 sec intervals, 1.

to EN ISO 12944) Puls jet Stoft, Rök Frekvens (Hz) 50/60 Typ av filter Anslutningsspänning styrsystem (V) 0

2 Tryckluftsförbrukning Installation Material Metod för filterrensning Applikation Arbetstryck (kpa) Kapacitet (max luftflöde m3/h) Temperaturområde oil free 70 N-litres/min at 30 sec intervals, 35 N-litres/cleaning pulse 2.5 cfm/min at 30 sec intervals, 1.25 cfm/cleaning pulse Inomhus, Utomhus 3 mm painted steel, epoxy based zinc primer and top coat (C4 acc. to EN ISO 12944) Puls jet Stoft, Rök Frekvens (Hz) 50/60 Typ av filter Anslutningsspänning styrsystem (V) 0 to - 5,0, not over pressure F m3/h F m3/h F m3/h -20 C to +60 C Process air, 0 C to +60 C Patron 110V, 120V, 230V Rök Stoft

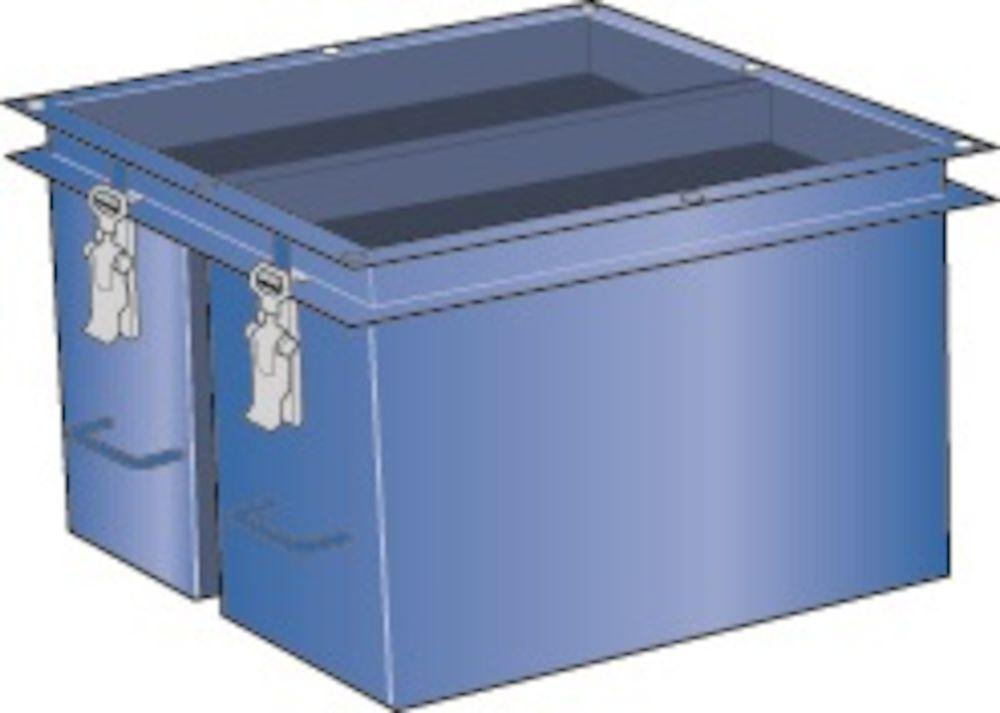

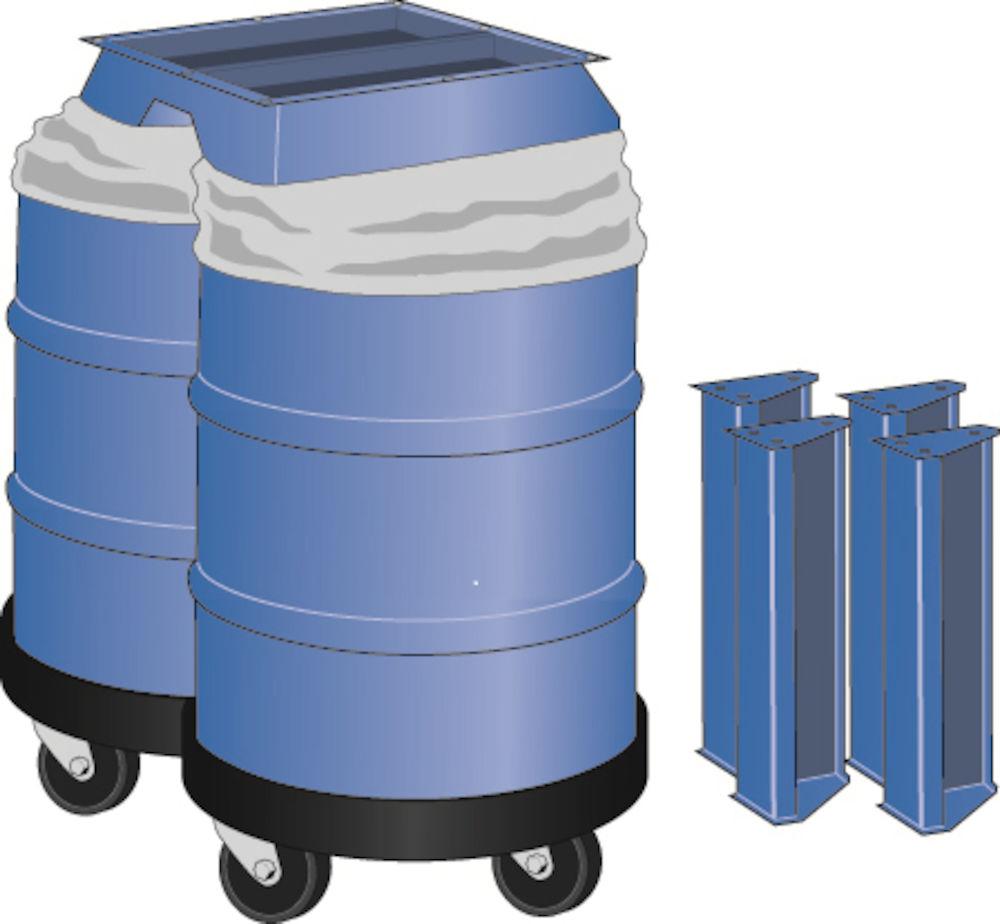

3 Bild Beskrivning Antal filter Vikt (kg) Model Filtermax FO Filtermax FO Filtermax FO Container kit 2 x 40 liter. Inklusive adapter Container kit med hjul, 2 x 100 liter. Inklusive adapter och förlängningsben

Tillbehör Artikelnummer Inlopp: Anslutningsdiameter Ø250 mm / 10 12373561 Inlopp: Anslutningsdiameter Ø315 mm / 12 12373562 Utlopp: Anslutningsdiameter Ø400 mm / 16 12373566 Inlopp:

Filterpatron, 10m2, PW NS-75-10-6, (6-pack) / W3. PTFE-impregnerad (Non-Stick), spunnen polyester. Passar för rök och fint till medelfint damm. Effektivitet: 99% vid 0,5 μm.

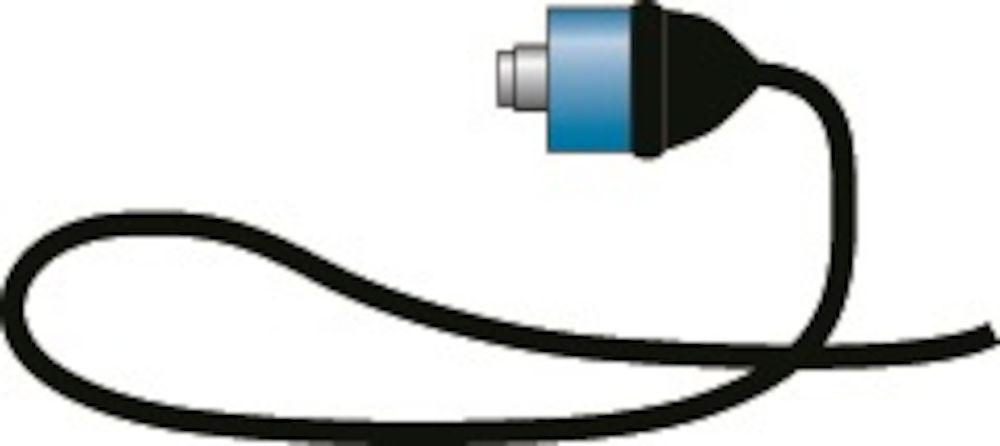

12373161* 12375388* Extra dammbehållare (inkl. lock) 100 liter. 12373899 Extra dammbehållare 40 liter. 12373898 Tryckvakt för tryckluft Skyddar filtret från skador vid användning utan tryckluft.

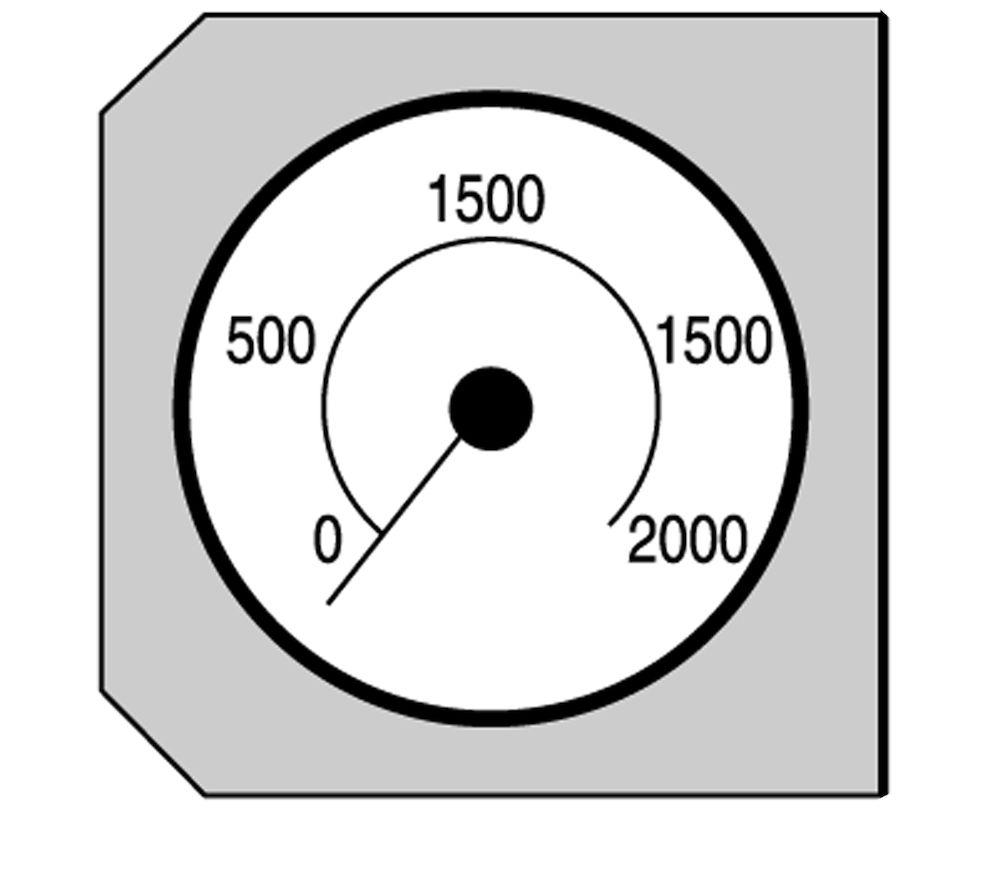

Installeras i tryckluftsledningen. Får endast placeras i en frostfri miljö. 12372064 Tryckmanometersats Mäter tryckfallet över filterpatronerna. Monteras på FilterMax-stativet.

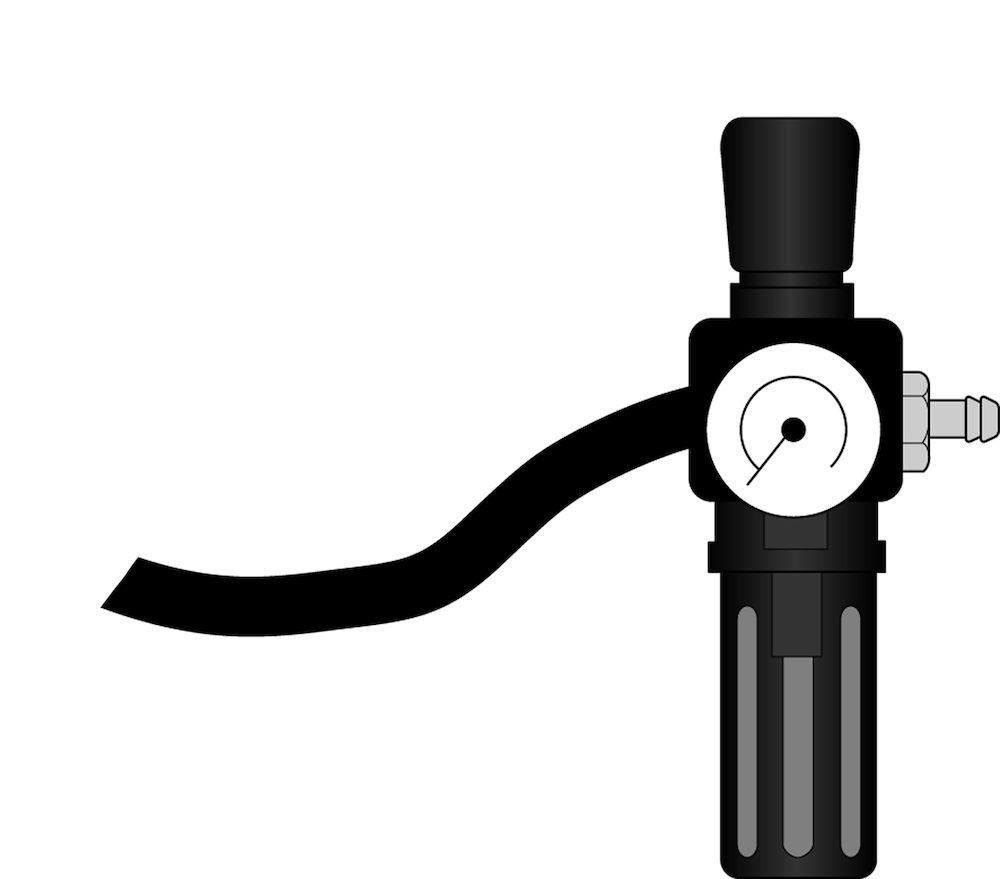

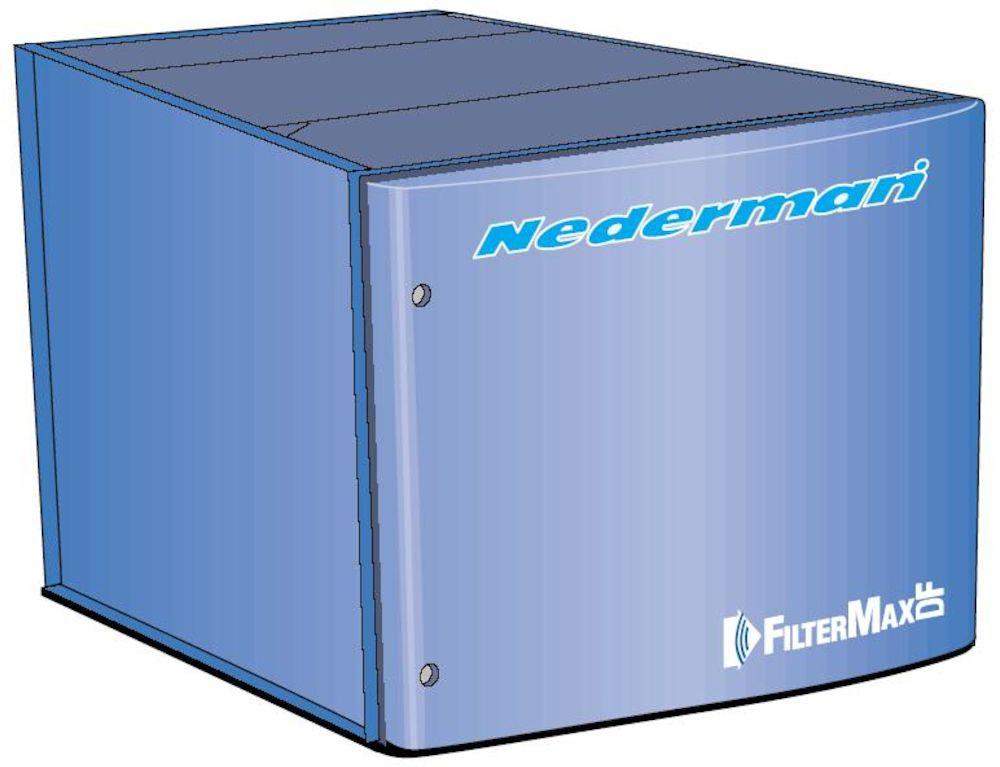

4 Tillbehör Artikelnummer Inlopp: Anslutningsdiameter Ø250 mm / Inlopp: Anslutningsdiameter Ø315 mm / Utlopp: Anslutningsdiameter Ø400 mm / Inlopp: Anslutningsdiameter Ø500 mm / Utlopp: Anslutningsdiameter Ø500 mm / Inlopp: Anslutningsdiameter Ø400 mm / Utlopp: Anslutningsdiameter Ø315 mm / Filterpatron, 10m2, PW NS , (6-pack) / W3. PTFE-impregnerad (Non-Stick), spunnen polyester. Passar för rök och fint till medelfint damm. Effektivitet: 99% vid 0,5 μm. Filterpatron, 10m2, PW-PTFE (6-pack) (NA900). PTFE-membran, laminerat på spunnen polyester. Lämpligt för fina till medelstora partiklar. Effektivitet: 99,9 % vid 0,5 μm * * Extra dammbehållare (inkl. lock) 100 liter Extra dammbehållare 40 liter Tryckvakt för tryckluft Skyddar filtret från skador vid användning utan tryckluft. Får inte placeras i områden med explosionsrisk Filterregulator Används för inställning av rätt lufttryck. Avskiljer damm från tryckluften och skyddar på så sätt ventilerna. Installeras i tryckluftsledningen. Får endast placeras i en frostfri miljö Tryckmanometersats Mäter tryckfallet över filterpatronerna. Monteras på FilterMax-stativet Filtermodul för extra kapacitet, max 4 moduler per enhet Kit för differenstrycksreglering. Används för effektivare rengöring och bättre övervakning. Sparar tryckluft vid viss användning med varierande belastning. Utrustad med larmfunktioner för högt tryckfall över filterpatronerna *Endast i samband med beställning av FilterMax F. Artikelnummer för filterpatroner finns i bruksanvisningen och

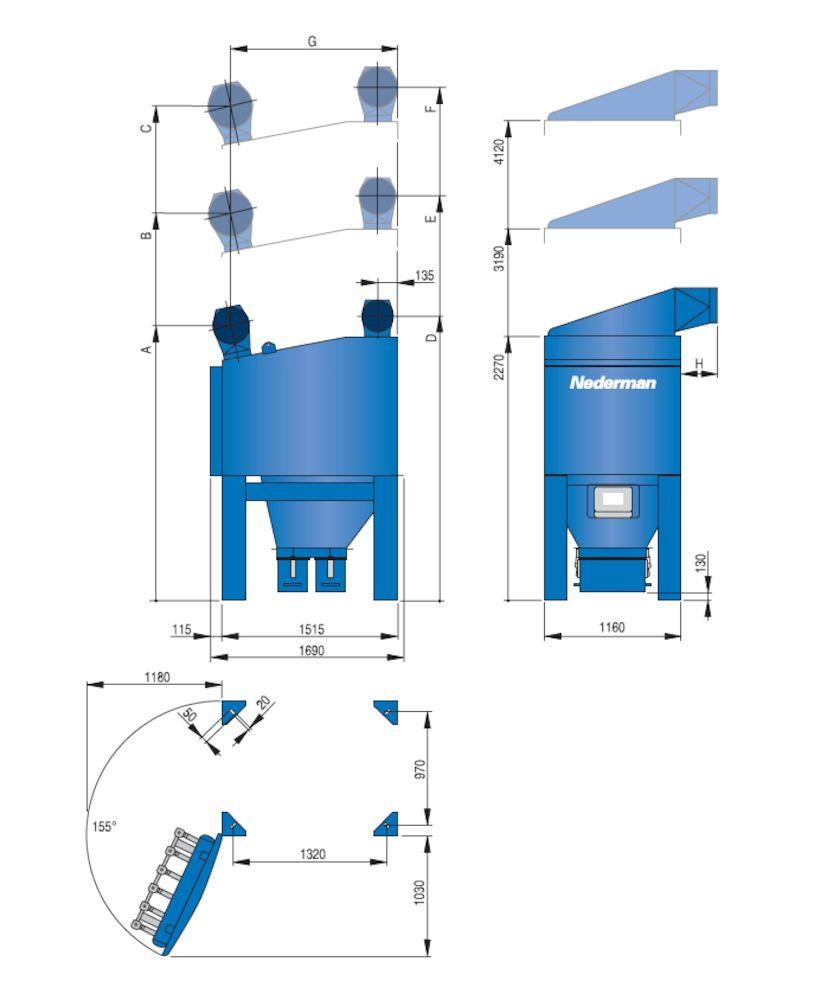

5 The height dimensions are valid with a 40 l / 10.5 gallon bin. If a 100 l / 26.5 gallon bin is used add 450 mm /

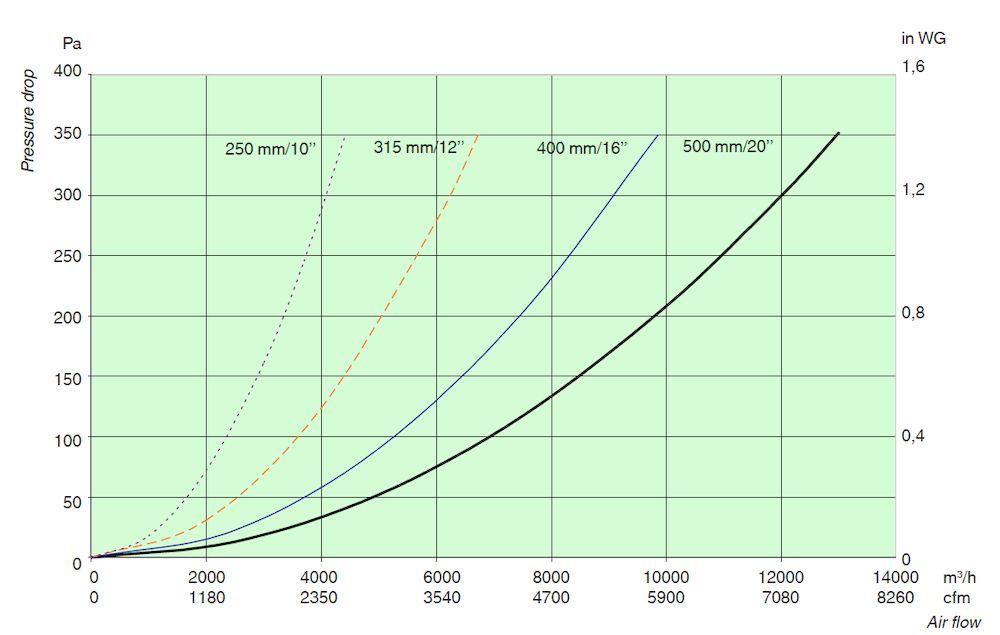

6 Pressure drop for Inlet and outlet. Actual working pressure will depend on application and dimensioning. Dimensional typical pressure drop for FilterMax 1200 Pa (5" WG)
