FV fullflödes filter för rening av olja eller emulsion

Transkript

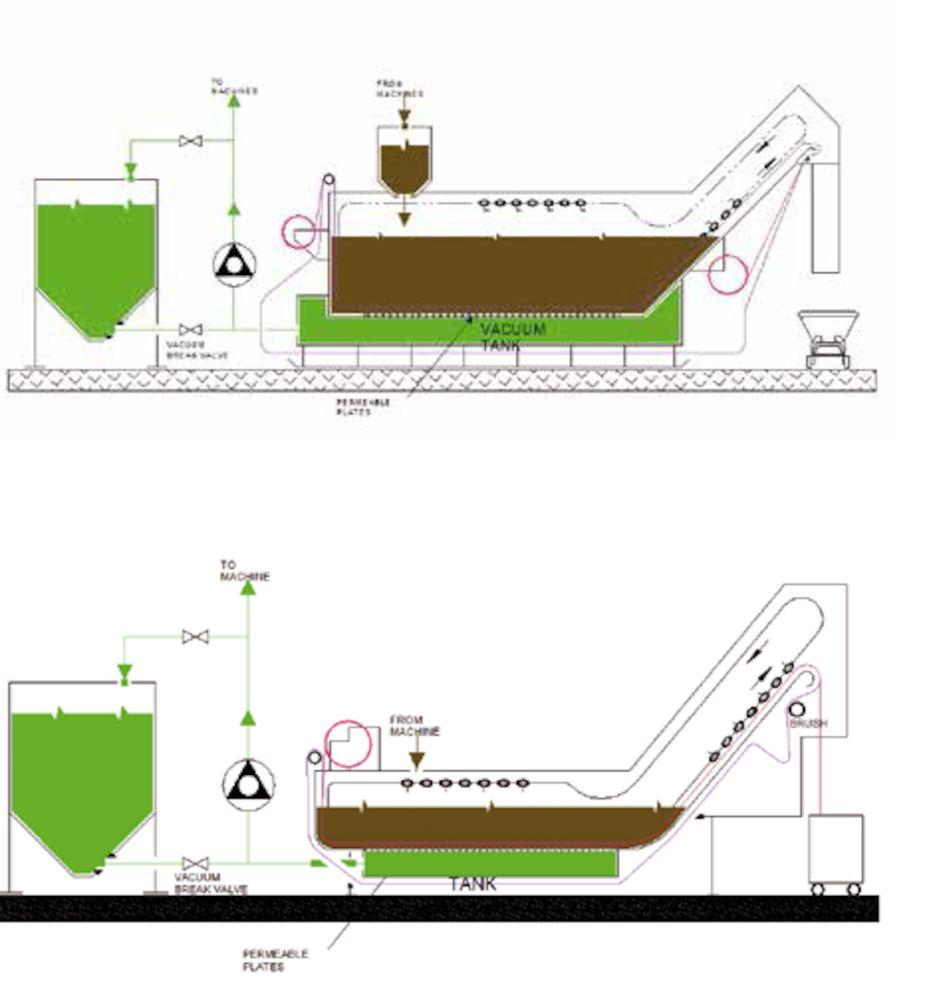

1 Ett fullflödessystem som återvinner skärvätskan till Produktionen FV och FVC fullflödes vakuumfilter för skärvätskor är kostnadseffektiva och mångsidiga filter för avlägsnande av partiklar från skärvätskor som emulsioner/oljor eller liknande. Kylmedelsfiltret kan utrustas med filterpapper, eller ett permanentband för att sänka avfallskostnaderna. Kontinuerlig drift garanteras genom användning av en rentank under indexeringscykeln som är en helautomatisk operation. Skärvätskefiltrets huvudfunktioner: ringa underhåll / lätthanterligt låg energiförbrukning - filterpump = systempump låga avfallskostnader med media av permanentband höga flöden ökad filtreringskvalitet tar liten plats Säljs inte i USA FV fullflödes vakuumfilter för kylmedel Design Vakuumfiltret är ett kostnadseffektivt och mångsidigt filter för avlägsnande av fasta partiklar från metallbearbetningsvätskor (emulsioner eller oljor) eller liknande användningar såsom tvättning av delar. Filterpumpen skapar ett 0,3 bar differentialtryck genom filtermediat så att flödeshastigheten och filtreringskvaliteten vida överstiger filter av gravitationstyp. Filtret kan utrustas med filtermedia av engångstyp och/eller ett permanent för att sänka avfallskostnaderna. Kontinuerlig drift garanteras genom användning av en ren tank under separationscykeln som är en helautomatisk funktion. Huvudfunktioner för filtret för återvinning av kylmedel: ringa underhåll / lätthanterligt låg energiförbrukning (filterpumpen = systempumpen) låga avfallskostnader (filtermedia av permanenttyp) höga flödeshastigheter ökad filtreringskvalitet tar liten plats Funktion Förorenad vätska matas ur bearbetningsmaskinen och in i filtertanken där spån sedimenteras ut. Filtertankens botten är skild från vakuumtanken med styva genomträngliga paneler. En kanttransportör är placerad längst uppe på panelerna. Filtermedia rör sig mellan panelerna och kanttransportören. Filter-/systempumpen skapar ett vakuum och tvingar vätskan genom filtermediat och in i vakuumtanken. Ren vätska levereras från vakuumtanken till maskinerna och den rena tanken. På grund av att det byggs upp en kaka av fasta ämnen på filtermediat kommer vakuumet att öka och en automatiserad

2 indexeringscykel kommer att starta så snart ett förinställt vakuum har nåtts. Under indexeringen öppnas ventilerna och transportören rör både filtermediet och det uppsamlade spånet till filterutmatningen. För att säkerställa ett kontinuerligt flöde till bearbetningsmaskinen tas ren vätska från den rena tanken tills vakuumbrytningsventilerna stängs i slutet av indexeringscykeln. Om ett permanent bälte används som filtermedia kommer bältet att spolas tillbaka under indexeringscykeln FVC fullflödes vakuumfilter för kylmedel Design FVC kompakta fullflödes vakuumfilter är ett kostnadseffektivt och mångsidigt filter för avlägsnande av fasta partiklar från metallbearbetningsvätskor (emulsioner eller oljor) eller liknande operationer såsom tvättning av delar. Filterpumpen skapar ett 0,3 bar differentialtryck genom filtermediat så att flödeshastigheten och filtreringskvaliteten vida överstiger filter av gravitationstyp. FVC-utbudet har designats för att möta kraven från enskilda maskinlösningar på ett kostnadseffektivt sätt. Kylmedelsfiltret kan utrustas med media av engångstyp och/eller ett permanent för att sänka avfallskostnaderna. Kontinuerlig drift garanteras genom användning av en ren tank under indexeringscykeln som är en helautomatisk operation. Kylmedelfiltrets huvudfunktioner: ringa underhåll / lätthanterligt låg energiförbrukning (filterpumpen = systempumpen) låga avfallskostnader (media av permanent remtyp) höga flödeshastigheter ökad filtreringskvalitet tar liten plats Funktion Förorenad vätska matas ur bearbetningsmaskinen och in i filtertanken där spån sedimenteras ut. Filtertankens botten är skild från vakuumtanken med styva genomträngliga paneler. En kanttransportör är installerad längst upp på panelerna. Filtermediat rör sig mellan panelerna och kanttransportören. Filter-/systempumpen skapar ett vakuum och tvingar vätskan genom filtermediat och in i vakuumtanken. Ren vätska levereras från vakuumtanken till maskinerna och den rena tanken. På grund av att kaka av fasta ämnen byggs upp på filtermediat

3 kommer vakuumet att öka och en automatiserad indexeringscykel kommer att startas så snart ett förinställt vakuum har uppnåtts. Under indexeringen öppnas ventilerna och transportören för både filtermediat och det uppsamlade spånet till filterutmatningen. För att säkerställa ett kontinuerligt flöde till bearbetningsmaskinen tas ren vätska från den rena tanken tills vakuumbrytningsventilerna stängs i slutet av indexeringscykeln. Om ett permanent bälte används som filtermedia kommer bältet att borstas och spolas tillbaka under indexeringscykeln Produkt namn FV fullflödes filter för rening av olja eller emulsion

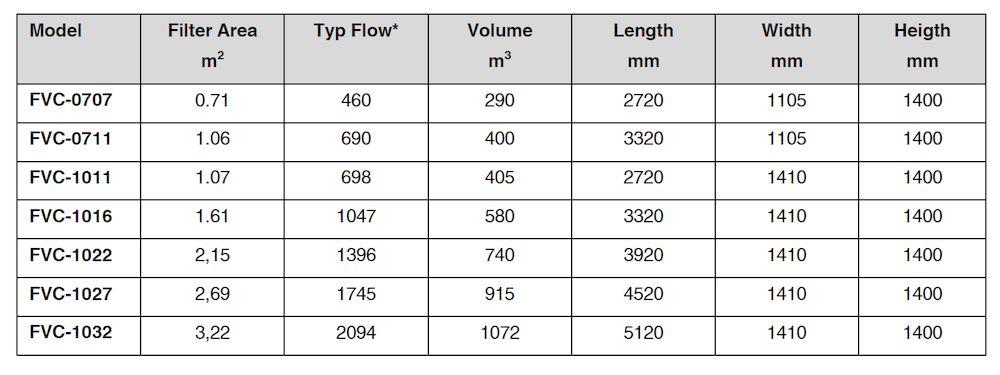

4 Vaccum Filter FV-13 Vaccum Filter FV-18 Vaccum Filter FV-23 Vaccum Filter FVC-0707 Vaccum Filter FVC-0711 Vaccum Filter FVC-1011 Vaccum Filter FVC-1016 Vaccum Filter FVC-1022 Vaccum Filter FVC-1027 Vaccum Filter FVC-1032 Beskrivning Model FV-13 FV-18 FV-23 FVC-0707 FVC-0711 FVC-1011 FVC-1016 FVC-1022 FVC-1027 FVC

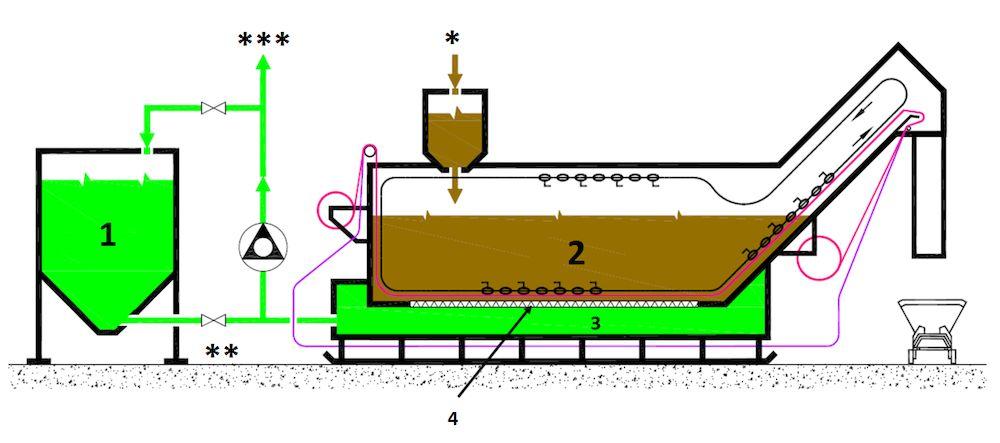

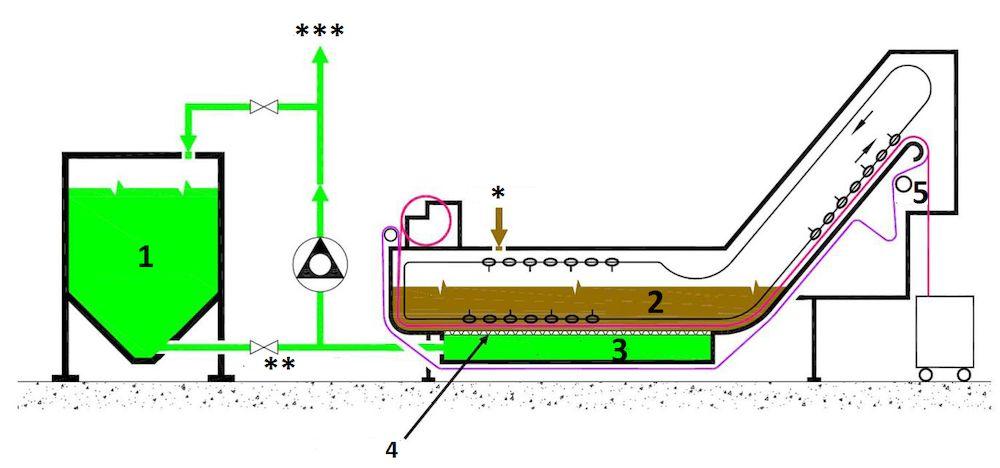

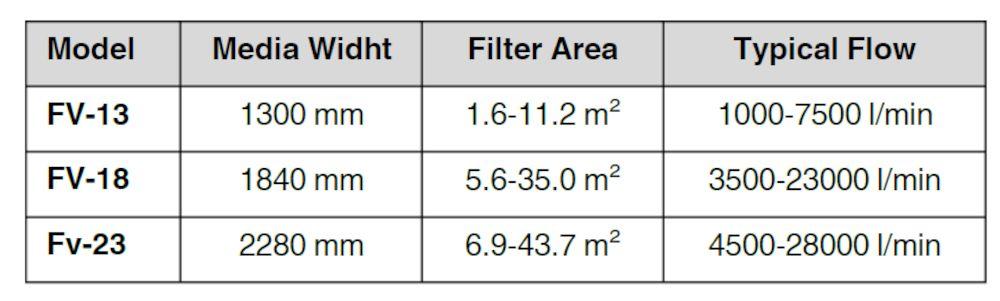

5 1. Clean Tank 2. Filter Tank 3. Vacuum Tank 4. Permeable Plates *From machines ** Vacuum break valve *** To machines Technical Data The vacuum filter FV is available in 3 base widths suitable for standard sized media. Within each base width one can select from a wide range of filter areas to fulfil the application specific requirements for the system flow and volume. 1. Clean Tank 2. Filter Tank 3. Vacuum Tank 4. Permeable Plates 5. Brush *From machines ** Vacuum break valve *** To machines

6 * Typical values: Flow rates may vary with the application and liquid type
