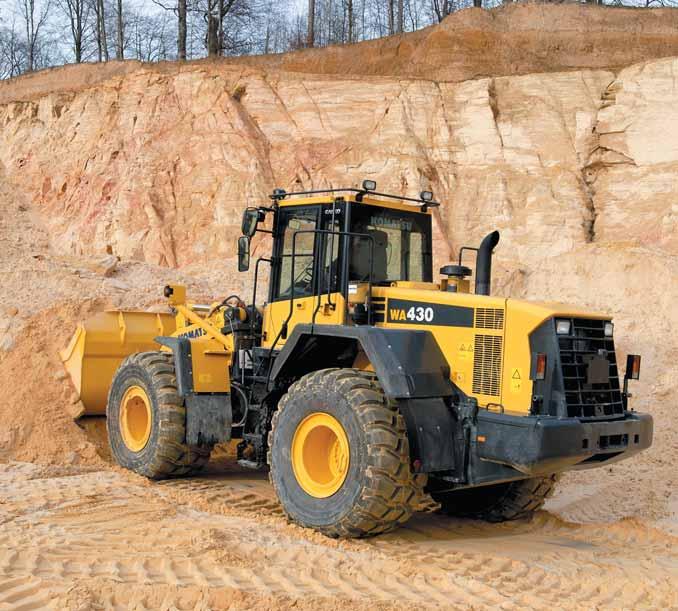

1 MOTORSTYRKA 173 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 3,3-4,2 m³ WA 430 Hjullastare

2 H JULLASTARE EN ÖVERSIKT Den nya hjullastaren sätter en ny standard för dragkraft och bränsleförbrukning för maskiner i denna klass. Med en kombination av mycket högt vridmoment och den avancerade högteknologiska drivlinan från Komatsu, levererar högre prestanda än någonsin tidigare. Vilket arbete det än handlar om så klarar uppgiften tack vare dess utmärkta dragkraft och högeffektiva lastavkännande hydraulsystem med stängt centrum (CLSS). Dessutom har förarhytten SpaceCab överlägsen förarkomfort som matchar maskinens prestanda. Hög produktivitet Exceptionell förarkomfort SpaceCab förarhytt med två dörrar Optimal runtomsikt Automatisk transmission med lägesväljare och variabla växlingspunkter Elektroniska spakar med kort slag (tillval) Stort armstöd och justerbar konsol Fullt justerbar rattstång Luftkonditionering och CD-radio Klimatanläggning (tillval) Luftfjädrad, uppvärmd, bekväm förarstol CLSS-hydraulik med pumpar med variabel slaglängd Mycket stor tömningshöjd och -räckvidd Lång hjulbas Lock-up för momentomvandlaren (tillval) Mångsidig och flexibel Omfattande utbud av utrustning för de mest skiftande användningsområden 2

3 HJULLASTARE MOTORSTYRKA 173 kw / v/minut Enkelt underhåll Equipment Management and Monitoring System (EMMS) Kylarmontering sida vid sida för enkelt rengöring Stora måsvingeluckor för enkel åtkomst runtom från marken Fläkt som kan reverseras från förarhytten Central smörjanläggning Komtrax Komatsu spårningssystem TJÄNSTEVIKT kg SKOPVOLYM 3,3-4,2 m³ Lång livslängd och hög tillförlitlighet Originalkomponenter från Komatsu av hög kvalitet Robust vridstyvt chassi Helhydrauliskt tvåkrets bromssystem, underhållsfritt Täta DT-kabelförbindningar Komatsu SAA6D114E-3 motor med Common Rail-insprutning med högt tryck ger hög effekt med bibehållen bränsleekonomi. Motorn lever upp till EU steg IIIA och EPA steg III. 3

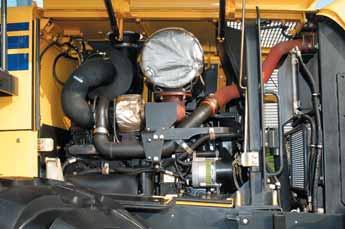

4 H JULLASTARE NYA MOTORSERIEN ECOT3 Den nya motorn i, Komatsu SAA6D114E-3, har högre vridmoment, bättre prestanda vid låga varvtal, utmärkt gasrespons och avancerad elektronik. Resultatet är oslagbar produktivitet och lägsta möjliga bränsleförbrukning. Motorn utvecklar 173 kw (235 Hk) vid v/minut, och ger Nm i vridmoment vid bara v/minut. Den är utvecklad av och tillverkas av Komatsu med senaste teknik och högsta kvalitet (inklusive de elektroniska komponenterna). Detta garanterar högsta pålitlighet och hållbarhet oavsett vilken utmaning maskinen ställs inför. Kraftigt HPCR-system (Common Rail bränsleinsprutning med högt tryck) En högtryckspump pumpar in bränsle i en ackumulatorkammare, eller Common Rail. En elektronisk kontrollenhet (ECU) optimerar sedan insprutningen av bränsle från ackumulatorkammaren in i motorns cylindrar. Detta förbättrar motoreffekten och bränsleeffektiviteten, samt minskar utsläppen och bullernivåerna. Nytt förbränningssystem Vårt nya förbränningssystem optimerar förbränningstidpunkten och antändningen. Tack vare omfattande datorsimuleringar och analyser så reducerar de specialkonstruerade förbränningskamrarna utsläppen av kväveoxider och partiklar, samt minskar bränsleförbrukningen och bullernivåerna. Nm kw Insprutare ECU (elektronisk kontrollenhet) Elektroniskt styrsystem Komatsus elektroniska styrsystem övervakar maskinens prestanda. Det optimerar också utsläppsnivåerna, bränsleeffektiviteten och bullernivåerna, även under extrema förhållanden. Common rail Tillförselpump Laddluftkylning Genom att kyla den komprimerade luften från turboaggregatet till cylindrarna optimeras förbränningen. Utsläppen minskas och motoreffekten ökas. Nytt förbränningsrum Laddluftkylare 4

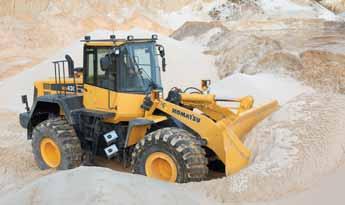

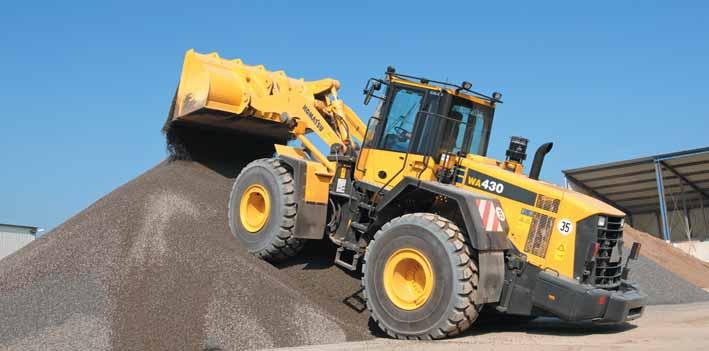

5 HJULLASTARE HÖG PRODUKTIVITET Avancerad drivlinekonstruktion från Komatsu Momentomvandlaren med hög kapacitet ger den helt nykonstruerade drivlinan från Komatsu optimal effektivitet och oöverträffad dragkraft i förhållande till vikten. Genom att leverera hög dragkraft vid låga hastigheter blir tunga arbeten såsom penetrering av kompakt material en barnlek. Detta innebär högre produktivitet vid lastning, till och med i trånga utrymmen. Vid lastning och körning har också gott om acceleration, och kan nå höga hastigheter till och med i motförslut eller på branta ramper till matningsfickor. Motorns förbättrade vridmomentegenskaper och momentomvandlarens höga kapacitet placerar i toppen av sin klass. Smidig precisionskontroll har pumpar med variabel slaglängd både i hydraulsystemet och i styrsystemet. Pumparna tillför exakt rätt mängd olja, vilket dramatiskt förbättrar bränsleeffektiviteten. Komatsus hydraulsystem (CLSS) ger exakt kontroll av arbetsutrutningen, och garanterar att skopan, bommen och hydrauldrivna redskap kan röra sig smidigt på samma gång. Snabbare lastning och bärning med lock upfunktion för momentomvandlaren (tillval) Det lock up-systemet för momentomvandlaren finns som tillbehör, och ger oslagbar produktivitet och bränsleekonomi vid lastning och bärning, samt vid korta transportapplikationer. Föraren kan aktivera systemet från 3:a till 4:e växeln. Körhastigheten ökar märkbart, särskilt i uppförslut, tack vare den högre dragkraften. På samma gång eliminerar systemet förlusterna i momentomvandlaren, vilket i hög grad minskar bränsleförbrukningen. 5

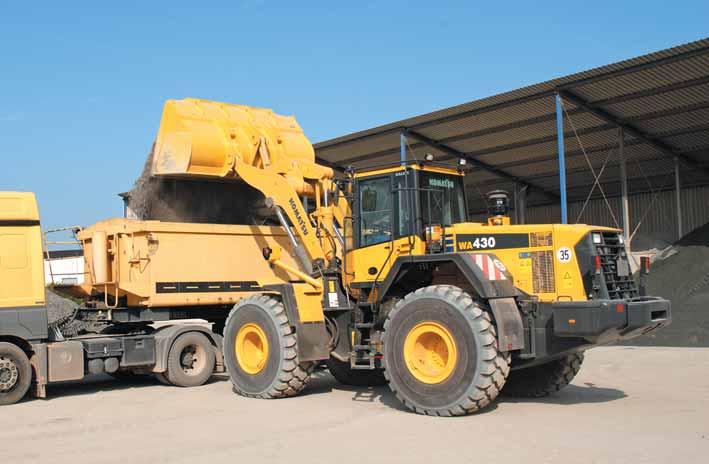

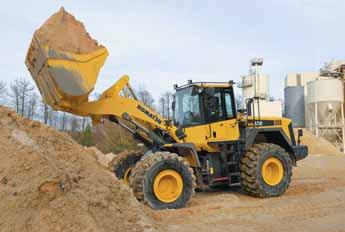

6 H JULLASTARE UTMÄRKT STABILITET OCH SMIDIGHET Bred spårvidd och lång hjulbas mm spårvidd och lång hjulbas på mm ger utmärkt stabilitet - tillräckligt för att klara ojämn terräng och snabba last- och bärningscykler med minimalt spill och maximal komfort. Med 37º styrutslag åt båda hållen är extremt manövrerbar i begränsade utrymmen för snabbare lastningscykler. Mycket stor tömningshöjd och -räckvidd Med standard aggregat uppnås en mycket hög tömningshöjd på mm och en lika imponerande räckvidd på mm (med 4,2 m³ bulklastskopa, däck 26.5 R25) - det blir en enkel match att lasta högt! 6

7 HJULLASTARE ENKEL OCH BEKVÄM MANÖVRERING Lättgående, ergonomiska manöverspakar De nya manöverspakarna är utformade som korta fingerspakar. Spakarnas position, läget för hela konsolen och höjden för handens placering kan givetvis ställas in individuellt för varje förare. Som tillval finns en EPC-utrustning för kontroll av arbetshydrauliken. Förutom den elektroniska förstegsstyrningen med fingerspakarna har EPC en moduleringsfunktion så att skopans rörelser vid nedsänkning kan stoppas utan stötar. Dessutom kan den övre och undre ändpositionen för bommen ställas in i förväg med ett manöverdon. Vid moment som ofta återkommer t.ex. vid lastning av bilar underlättar detta arbetet väsentligt för föraren. EPC-utrustningen har dessutom en halvautomatisk grävfunktion. Elektroniska spakar med kort slag (tillval) Multifunktionsspak (tillval) En multifunktionsspak med integrerad väljare för fram/back finns även som extra utrustning. Den servoassisterade multifunktionsspaken säkrar enklast möjliga och mest komfortabla användning av utrustningen. Samtidigt kan föraren välja körriktning fram/back med vippbrytaren. Multifunktionsspaken är det rätta valet för jordförflyttande arbeten. Intelligent gaspedal Vår nya innovativa dragkraftsavkännande gaspedal hjälper föraren automatiskt att anpassa växlingarna till lasten. Vid tunga arbeten som kräver hög dragkraft och maximal acceleration tenderar föraren att trampa hårt på gaspedalen. Maskinen förutser detta och växlar upp så sent som möjligt. Vid lättare arbeten, där bränsleförbrukningen är en huvudfaktor, kommer föraren intuitivt att trampa lättare på gaspedalen. Återigen förutser maskinen detta - och växlar upp så tidigt som möjligt för att uppnå bästa möjliga bränsleekonomi. Ny, smidig spakstyrning (tillval) Spakstyrningen, som kan fås som tillval, ger en enkel och bekväm styrning under lastning. I detta system sker körriktningsbyte och växling med hjälp av knappar på spaken. Styrhastigheten kan väljas i förväg i två nivåer - för snabb eller exakt lastning och körning. 7

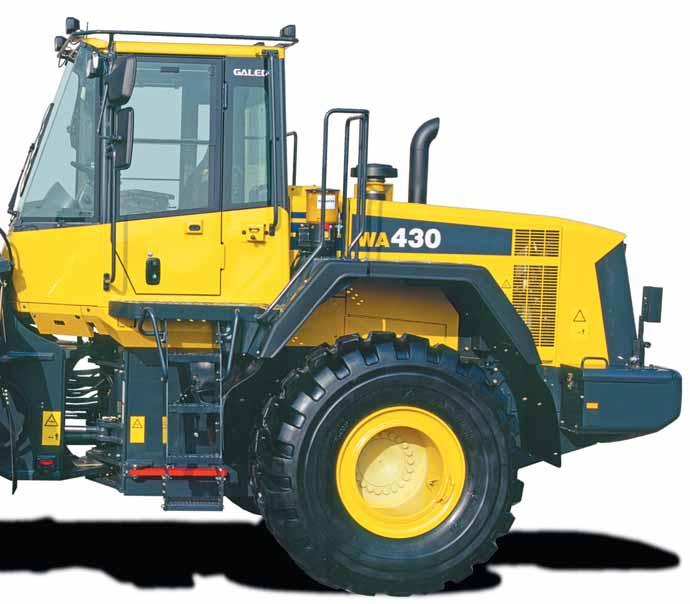

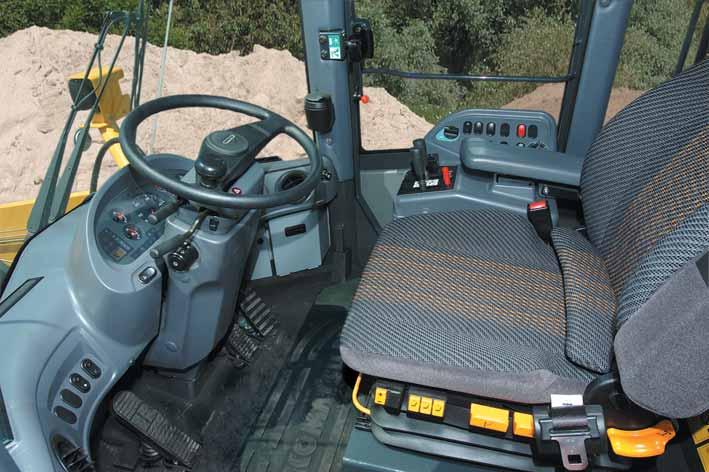

8 H JULLASTARE SPACECAB FÖRARHYTT Perfekt körkomfort och mycket bra sikt runt om Den nya förarhytten är den största i sin klass och erbjuder oöverträffad körkomfort i personbilsnivå. De stora, ramlösa fönstren ger en optimal sikt över skopa och hjul, och den låga, avfasade motorhuven ger fri sikt bakåt. Till körkomfortegenskaperna hör en förarhytt som är lagrad på viskosdämpare, den lägsta hyttbullernivån i denna klass - endast 72 db(a) - och luftkonditionering (standard). Förarsitsen kan ställas in på många olika sätt, är luftfjädrad och försedd stolsuppvärmning och svankstöd som standard. De smidiga manöverelementen på den justerbara hydraulikkonsolen ger ett bekvämt och ergonomiskt handhavande. Säkert och enkelt insteg För att säkert och enkelt komma in i maskinen har stegar på båda sidor av hytten med självrengörande och halkskyddade steg som är framåtvinklade 8º. Hyttdörrarna är upphängda i hyttens bakdel för största möjliga öppningsvinkel. Även dörren på höger sida kan öppnas helt och hållet. 8

9 HJULLASTARE Luftkonditionering Luftfjädrad, uppvärmd, bekväm förarstol Värme- och kylbox Fullt justerbar rattstång CD-radio Skjutfönster 12 V strömförsörjning (tillval) Förvaringsutrymme Brett armstöd justerbart i flera ledder Flaskhållare 9

10 H JULLASTARE ENKELT OCH SNABBT UNDERHÅLL EMMS (Equipment Management and Monitoring System) Det helt nya monitorsystemet har en klart strukturerad design och sitter väl synligt direkt i förarens blickfång. I händelse av fel visas ett meddelande direkt på displayen, på svenska. Förutom minne för lagring av fel och en funktion för självtest har systemet också en indikering för serviceintervall. Servicearbetet optimeras och föraren får information i rätt tid om olje- och filterbyte. Förare och kundtjänstpersonal har alltid tillgång till senaste status för maskinen - givetvis i förebyggande syfte! E01 MAINTENANCE Snabbreverserande hydraulisk kylfläkt En knapp i förarhytten gör det möjligt för föraren att reversera kylfläkten vid arbete i dammiga miljöer. Detta kan göras enkelt under tiden maskinen är i drift, utan att motorn behöver stängas av. För att ytterligare reducera rengöringstiden kan maskinen utrustas med en automatiskt reverserbar fläkt, som kan ställas in för rengöring i intervaller mellan 10 minuter och 2 timmar. Kylarmontering sida vid sida Kylarens montering vid sidan av kondensorn till luftkonditioneringen, som sitter i luftströmmen, garanterar lätt åtkomst vid tillfällen då det krävs intensiv rengöring. Detta gör maskinen till förstahandsvalet vid återvinningsarbeten, där enkel rengöring är ett absolut måste. KOMTRAX Komatsu spårningssystem Komatsus spårningssystem, Komtrax, ger ett nytt revolutionerande sätt att övervaka era maskiner, när som helst, var som helst. Det gör det möjligt för er att se exakt var era maskiner befinner sig, och att få information i realtid från drifttids- och servicemätaren över en internetanslutning. Komtrax -systemet består av en elektronisk kontrollenhet, en GPS-sändare och en satellitantenn som installeras i er maskin. Systemet ansluter till ett system av GPS- och telekommunikationssatelliter för att ge positioner och data. 10

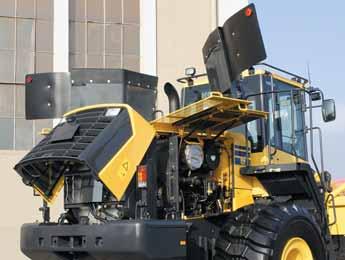

11 HJULLASTARE Konstruerad för att spara tid Med långa serviceintervaller och tillgänglighet som är bäst i sin klass reducerar den tid och de pengar som du måste spendera på underhåll. Gasfjädrar hjälper föraren att öppna och stänga måsvingeluckorna på varje sida för smidig daglig service. Enkelt och bekvämt underhåll Serviceluckorna är utformade som måsvingeluckor, som kan öppnas extremt mycket. De ger en bekväm och säker åtkomst från marken till de dagliga kontrolloch underhållspunkterna. Centralt placerade filter Med alla filter centralt placerade minskas stilleståndstiden vid service till ett minimum. Extern vätskedränering För enkelt underhåll och mindre spill så kan vätskor dräneras genom utvändigt monterade dräneringsportar. Centralsmörjning som standard Den centrala smörjanläggningen reducerar det dagliga underhållet till ett absolut minimum. Den robusta tekniken med skyddsanordningar på alla kritiska ställen säkerställer en exakt smörjdosering och driftssäkerhet, så även den elektroniska bevakningen med ev. felmeddelanden till det centrala EMMS. Maskinens livslängd och funktionsförmåga ökar och reparations- och underhållskostnaderna minskar. Kundtjänst och reservdelsbeställning I och med köpet av en Komatsu-maskin får man mycket mer än själva produkten. Vår service följer med hjullastaren under hela dess livstid. Till utbudet hör program för förebyggande underhåll, samt kompletta fullserviceavtal eller utökade garantier. I händelse av fel kontaktar av det omfattande Komatsusäljarnätet eller vår reservdelsservice, allt för att minimera driftsstoppet. 11

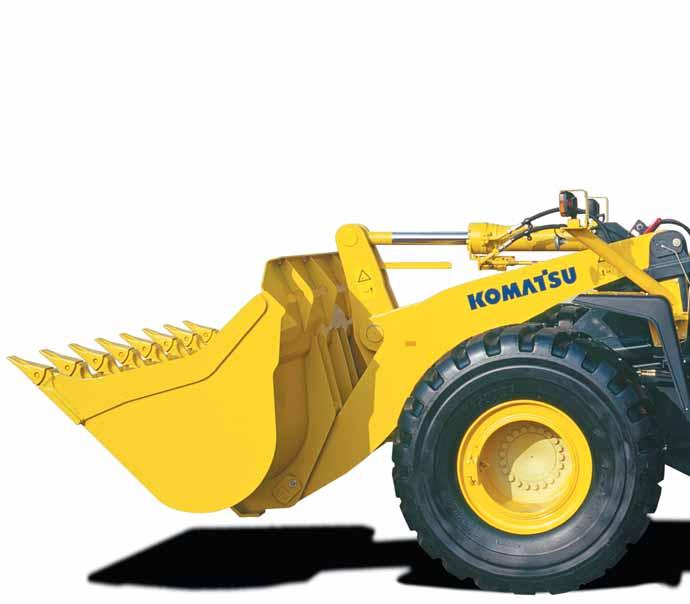

12 H JULLASTARE SKOPOR OCH EXTRAUTRUSTNING Universalskopor Denna skoptyp kännetecknas av utomordentliga egenskaper när det gäller att få upp och lossa materialet, och att hålla det. Universalskopan kan utrustas med skärstål eller enskänkliga tandhållare och utbytbara tandspetsar. Jordgrävskopor Denna skoptyp, med skopbotten i ett stycke, lämpar sig både för jordarbeten och för lastning av sammanhängande material. De avfasade sido-skärarna ger en effektiv penetration. Utrustningen kan fås med skärstål, enskänkliga, tandhållare eller utbytbara tandspetsar eller med avdragskant på baksidan. Bulklastskopa Grus-skopan är lämplig vid förflyttning av lösa och relativt lätta material. De raka sidoväggarna säkrar hög volymkapacitet. Skopans bakre avdragskant gör det lätt att städa arbetsplatsen. Grus-skopan kan fås med enkelskänkliga tanthållare, utbytbara tandspetsar eller skärstål. Grusskopa med höjd botten Grusskopan med höjd botten är den rätta lösningen för hantering av lösa och relativt lätta material på belagda underlag. Kombinationen av den rundade skopan och de raka sidoväggarna bidrar till hög volymkapacitet och lågt materialspill. Hydrauliskt snabbfäste kan byta redskap på några få sekunder med en standard snabbkoppling, eller en förstärkt snabbkoppling av kiltyp. Snabbkopplingen av den kraftiga kiltypen har en unik och innovativ konstruktion, som gör att förskjutningen av de ursprungliga anslutningspunkterna reduceras till ett minimum. Av den anledningen förblir lyftförmågan nästan oförändrad i jämförelse med en direktmonterad skopa. Stort utbud av tillbehör T.ex. gripar: Tack vare sin stabilitet och starka hydrauliska prestanda (särskilda tippcylindrar) är perfekt även för timmerhantering. De robusta utförandena på lyftutrustning och axlar ger maskinen en lång livslängd. 12

13 HJULLASTARE TEKNISKA DATA MOTOR Model... Komatsu SAA6D114E-3 Typ...Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler Motorstyrka Vid motorvarvtal v/minut ISO kw / 235 Hk Max. vridmoment / varvtal Nm / v/minut Antal cylindrar...6 Borrning slag mm Slagvolym... 8,27 l Typ fläktdrivning...hydraulisk Smörjsystem... Kugghjulspump, vattenkyld oljekylare, kylmunstycken för kolvarna Filter... Huvudströmfilter med vattenavskiljare Luftfiltertyp...Torrluftfilter med automatiskt dammutsläpp och förfilter inkl. dammindikering DRIFT Typ...Automatisk lastväxellåda Momentomvandlare...En nivå, enfas, 3 element Hastigheter i km/h (med däck 23.5 R25) Växel Framåt 7,0 12,3 21,6 37,2 med lock-up funktion 22,5 39,0 Bakåt 7,6 12,9 23,0 39,0 med lock-up funktion 24,0 39,0 DRIVNING OCH DÄCK System... Fyrhjulsdrift Framaxel... Komatsu HD-axel, halvflytande, (LSD-differential som extrautrustning) Bakaxel...Komatsu HD-axel, halvflytande, 26 pendelvinkel (LSD-differential som extrautrustning) Differential... Koniskt kugghjul med raka kuggar Slutdrivning...Planetväxel i oljebad Däck R25 eller 26.5 R25 BROMSAR Färdbromsar...Hydrauliskt manövrerad multidiskbroms på alla hjul Parkeringsbroms... Multidiskbroms på alla hjul Nödbroms...Använder parkeringsbromsen HYDRAULSYSTEM Typ... Komatsu CLSS (Closed Centre Load Sensing System) Hydraulpump... Variabel kolvpump Arbetstryck bar Max pumpflöde ,5 l/min Antal lyft-/skopcylindrar...2/1 Typ...Dubbelverkande Cylinderdiameter slag Lyftcylinder mm Skopcylinder mm Cykeltider med nominell skopfyllning Lyfttid... 6,1 s Sänkningstid (tom)... 3,3 s Tömningstid... 1,8 s STYRSYSTEM System... Midjestyrning Konstruktion...Helt hydraulisk servostyrning Rattrörelse...37 Styrpump... Variabel kolvpump Arbetstryck bar Oljeflöde ,7 l/min Antal styrcylindrar... 2 Typ...Dubbelverkande Cylinderdiameter slag mm Minsta vändradie (ytterkant däck 23.5 R25) mm FÖRARHYTT Tvådörrars hytt SpaceCab enligt ISO 3471 med ROPS (Roll Over Protective Structure) enligt SAE J1040c och FOPS (Falling Object Protective Structure) enligt ISO Den luftkonditionerade tryckhytten vilar på hydrolager och är bullerdämpad. MILJÖ Motor...Motorn uppfyller avgasreningskrav enligt föreslagen EU Steg IIIA / EPA Tier III Ljudnivåer LwA Utvändigt db(a) (2000/14/EC Stage II) LpA Förarens öra...72 db(a) (ISO 6396 dynamisk test) Vibrations nivå (EN 12096:1997)* Hand/arm... 2,5 m/s² (osäkerhetsfaktor K = 0,48 m/s²) Kropp... 0,5 m/s² (osäkerhetsfaktor K = 0,234 m/s²) * för syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:2006. PÅFYLLNINGSVOLYMER Kylsystem l Bränsletank l Motorolja l Hydraulsystem l Framaxel l Bakaxel l Momentomvandlare och växellåda l 13

14 H JULLASTARE DIMENSIONER & ARBETSVÄRDEN Arbetsvärden i skopinsatsen Skoptyp Universal Bulkmaterial med utan med utan med med USM med USM tänder tänder tänder tänder tänder med USM Skopinnehåll (rågat, ISO 7546) m³ 3,3 3,45 3,6 3,6 3,75 3,6 3,6 3,75 Försäljningskod C02 C03 C11 C12 C13 C35 C36 C37 Materialvikt t/m³ 1,8 1,7 1,65 1,65 1,55 1,65 1,6 1,5 Skopvikt kg Stat. tipplast, rakt kg Stat. tipplast, 37 svängd kg Rivkraft hydrauliskt kn Lyftkraft hydr. på marken kn Tjänstevikt (utan extramotvikt) kg Vändradie över ytterkant på däck mm Vändradie över skophörn mm a Räckvidd vid 45 mm b Tömningshöjd vid 45 mm c Höjd, skopans vridpunkt mm d Höjd skopans övre kant mm e Spårdjup mm f Övre lasthöjd mm A Totallängd, skopa på marken mm B Hjulbas mm C Skopbredd mm D Bredd över däck mm E Spårbredd mm F Markfrigång mm H Totalhöjd mm Alla mått med däck 23.5 R25. Uppgifter för tömningshöjder och räckvidder fram till skärstål resp. USM-spets.

15 HJULLASTARE Ändring av uppgifterna p.g.a.: Extra motvikt (bakre) Extra motvikt (bakre + sidor) 23.5 R25 XLD D1A L R25 XMINE D2 L R25 XHA L3 Tjänstevikt kg kg kg kg Stat. tipplast, rakt kg kg kg kg Stat. tipplast, 37 svängd kg kg kg kg Totallängd (A) mm mm Räckvidd vid mm - 25 mm - 65 mm Tömningshöjd vid mm + 45 mm + 55 mm Bredd över däck + 40 mm + 35 mm - 10 mm Totalhöjd (H) + 35 mm + 45 mm + 55 mm Skopfyllnadsfaktor Skopvolym (m³) 4,0 3,6 3,4 Bulklastskopa Lastning av löst eller krossat material Universal-/jordskopa Optimal för gatu-/jordarbete eller vid lastning och körning HD-skopa Lastning och lossande av särskilt skrymmande material 3, Materialvikt (kg/m³) Universal-/jordskopa (för high-lift) Optimal för gatu-/jordarbete eller vid lastning och körning Bulkmaterial Jordarbete HD Universal (High-lift)* utan med med med med USM med USM tänder tänder tänder tänder med USM utan tänder 4,0 4,0 4,2 3,4 3,55 3,4 3,5 3,3 C45 C46 C47 C42 C43 C29 C30 C01 1,45 1,45 1,35 1,7 1,6 1,7 1,6 1, Typiska materialvikter löst (i kg/m³) Basalt Bauxit, kaolin Jord, torr, lagrad Jord, våt, schaktad Gips, bruten Gips, krossad Granit, bruten Kalksten, bruten Kalksten, krossad Grus, osiktat Grus, torrt Grus, torrt, 6-50 mm Grus, vått, 6-50 mm Sand, torr, lös Sand, fuktig Sand, våt Sand och lera, lös Sand och grus, torrt Sandsten Skiffer Slagg, bruten Sten, krossad Lera, naturlig Lera, torr Lera, våt Lera och grus, torrt Lera och grus, vått * med extra motvikt (bakre + sidor) 15

16 Komatsu SAA6D114E-3, common rail direktinsprutad turbodiesel, intercooler, lågemissionsmotor enligt EU Steg IIIA/EPA Tier III Generator 60 A/24 V Startmotor 5,5 kw/24 V Batterier 143 Ah/2 12 V Motvikt Elektroniskt styrd lastdämpare (ECSS), andra generationen Hydrauliskt driven kylarfläkt med reverseringsfunktion 2 huvudstyranordning Servomanövrerad 2-spaks hydraulikstyrning med fingerspetsspakar Central smörjanläggning Helt hydraulisk bromsanläggning Rostskydd HJULLASTARE STANDARDUTRUSTNING Vattenavskiljare Kraftiga HD-axlar Elektroniskt styrd ECMVautomatväxellåda med val av driftsläge och variabel urkopplingsfunktion Väljarsystem för arbetsläge EMMS-monitorsystem med självtestfunktion och underhållsindikering Komtrax Komatsu spårningssystem SpaceCab ROPS/ FOPS hypervisköst monterad förarhytt med två dörrar, tonade rutor av säkerhetsglas, vindrutetorkare med intervallfunktion, bakrutetorkare, solskydd, cigarrettändare, askkopp, bagagehylla, golvmatta, kyl- och värmebox, uppvärmd bakruta, vertikalt och horisontellt justerbar styrstång, backspegel Luftfjädrad, uppvärmd, bekväm förarstol med säkerhetsbälte (EU-norm) Luftkonditionering CD-radio 2 huvudstrålkastare (halogen) 2 arbetsstrålkastare fram resp. bak Backstrålkastare Signalhorn Ledstänger vänster/höger Framskärmar Extern vätskedränering Nödstyrning Vandaliseringsskydd Komatsu överenstämmelse med säkerhetsföreskrifterna i maskindirektiverna 89/392 EGW ff och EN474 Höglyftutrustning Extra motvikt 325 kg Extra sidomotvikter 490 kg 3 huvudstyranordning Lamellspärrdifferential (LSD) fram/bak Låsningsfunktion konverter 20 eller 25 km/h version (ej för användning med lock-up funktion för momentomvandlaren) Hydrauliskt driven kylarfläkt med automatisk reverseringsfunktion Kylare med brett kärnelement Luftfjädrad, uppvärmd, bekväm Super DeLuxe förarstol med säkerhetsbälte (EU-norm) Spakstyrning med inbyggd F/B-växellådsfunktion, 2 nivåer Däck 23.5 R25 L2, 3, 4, 5 EXTRA UTRUSTNING Däck 26.5 R25 L2, 3 Däck 650/65 R25 Däck 750/65 R25 Universalskopa 3,3 m³ Universalskopa 3,45 m³ Universalskopa 3,6 m³ Universalskopa 3,75 m³ Jordskopa 3,4 m³ Jordskopa 3,55 m³ Bulklastskopa 3,6 m³ Bulklastskopa 3,75 m³ Bulklastskopa 4,0 m³ Bulklastskopa 4,2 m³ HD-skopa 3,4 m³ HD-skopa 3,5 m³ Skopa med hög tömningshöjd Skopa för lättare material Timmergrip Specialskopor Komatsu tandsystem, skärstål, segment, (Komatsu Kmax/KVX ) och ytterligare skoptillbehör som tillval Hydrauliskt snabbfäste Batterier 180 Ah/2 12 V 1-spaks hydraulikstyrning (multifunktionsspakl) Elektronisk 2-spakars hydraulikstyrning (EPC) inkl. - Skopmoduleringsfunktion - Förinställning av bomstopp - Halvautomatisk grävfunktion Påfyllningsverktyg för centrals mörjningssystemet Klimatanläggning 12 V strömförsörjning Rullbart solskydd Backsignal Backsignal ( white noise version) Blixtljus Runtomljus Takräcke Takräcke och stegljus Extra strålkastare fram/bak Extra konvex backspegel Vinterutrustning (förvärmning av motor och hytt) Turbo II-förfilter Elektroniskt stöldskydd Hela bakre stötfångare Huvudströmbrytare Brandsläckare Bioolja i arbetshydrauliken Speciallackering Rostskyddsspecifikation Återvinnings-specifikation Verktygssats Ytterligare utrustning på begäran Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VBSS /2010 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
