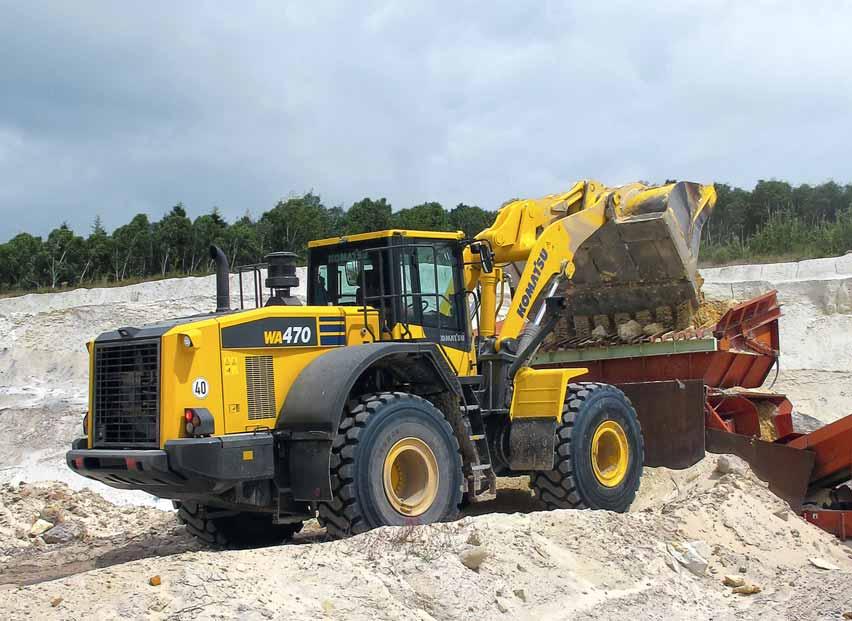

WA 470. Hjullastare WA MOTORSTYRKA 204 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 4,1-6,0 m³

Transkript

1 WA 470 Hjullastare WA470-7 MOTORSTYRKA 204 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 4,1-6,0 m³

2 En översikt I Komatsus hjullastare WA470-7 möts prestanda, komfort och bränsleekonomi. Lastaren är försedd med Komatsu SmartLoader Logic, en nyutvecklad och helautomatisk motorstyrning som ger exakt rätt vridmoment för varje arbetsmoment, vilket minskar bränsleförbrukningen avsevärt utan att påverka produktiviteten. Du kan dessutom glädja dig åt en imponerande körhastighet tack vare den intelligenta drivlinan och den förbättrade Lock-Up-funktionen hos Komatsus kraftfulla momentomvandlare. WA470-7 passar perfekt till en mängd olika tillämpningar med sin utomordentliga dragkraft och arbetsförmåga, även i branta backar och på ramper. Den nyutvecklade, vilsamt tysta förarhytten SpaceCab kombinerar säkerhet och ergonomi och tar samtidigt den berömda Komatsu-komforten till en ny nivå. Driftsäkerhet, enkelhet vid service, ekonomi och säkerhet WA470-7 innebär en ny måttstock för branschen. Hög produktivitet och låg bränsleförbrukning Interimmotor EU steg IIIB/EPA Tier 4 med låg förbrukning Kraftfull momentomvandlare med Lock-Up som standard Komatsu SmartLoader Logic Mer bränslebesparande teknik Utmärkt stabilitet och smidighet Mycket stor tömningshöjd och -räckvidd Bred spårvidd och lång hjulbas Lastdämpningssystem för minsta material spill Komatsu CLSS hydraulsystem 2

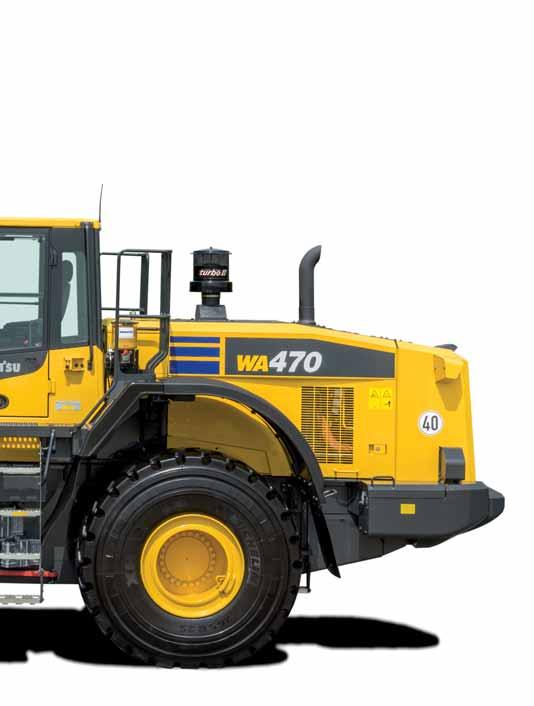

3 WA470-7 Komfort i toppklass Nykonstruerad SpaceCab -hytt Fullt luftfjädrad förarstation Låg ljudnivå Ökad bekvämlighet för föraren Kamerasystem för sikt bakåt MOTORSTYRKA 204 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 4,1-6,0 m³ Enkel och bekväm hantering Ny förar monitor EPC spakar standard Multifunktionsspak EPC (tillval) Intelligent gaspedal Ett kostnadsfritt underhållsprogram för Komatsu-kunder Trådlöst Komatsu övervakningssystem Enkelt underhåll Kylare med brett kärnelement med auto-reversibel fläkt Fabriksmonterad centralsmörjning Stora måsvinge-motorluckor för lätt åtkomst av serviceplatser Robusta komponenter med lång brukstid 3

4 Hög produktivitet och låg bränsleförbrukning Ny Komatsu-motorteknik Den kraftfulla och bränsleeffektiva Komatsu SAA6D125E-6-motorn i WA470-7 ger 204 kw/277 Hk och är EU Stage IIIB/EPA Tier 4-interimcertifierad. Turbon utnyttjar ett hydrauliskt ställdon som hela tiden håller laddtrycket på en optimal nivå och gör att motorn svarar direkt, oavsett belastning. Komatsu SmartLoader Logic WA470-7 är utrustad med Komatsus SmartLoader Logic, ett nytt, helautomatiskt system för motorstyrning. Utan att störa de normala funktionerna samlar systemet in data från olika givare i fordonet och levererar optimalt vridmoment hos motorn för varje arbetsmoment. Det begränsar vridmomentet under mindre krävande arbetsuppgifter och sänker bränsleförbrukningen utan att försämra produktiviteten. Komatsus partikelfilter (KDPF) Komatsus högeffektiva partikelfilter fångar upp över 90 % av avgasernas partiklar. Det inkluderar en särskild oxideringskatalysator med bränsleinjektionssystem som kan bränna upp uppfångade partiklar genom aktiv eller passiv regeneration utan att behöva avbryta maskindriften. Sotfilter Aavgasåterföringssystem (EGR) Nedkyld EGR är en väl beprövad teknik i dagens Komatsu-motorer. Nu kan den ökade kapaciteten hos EGR-kylaren säkerställa mycket låga NOx-utsläpp och bättre motorprestanda. KVGT Oxideringskatalysator EGR-ventil Komatsu-turbo med varierbar geometri (KVGT) KVGT ger ett optimalt luftflöde till motorns förbränningskammare under alla hastigheter och belastningar. Avgaserna blir renare och bränsleekonomin förbättras utan att maskinens effekt eller prestanda försämras. Komatsu sluten vevhusventilation (KCCV) Vevhusavgaserna (övertrycksgaser) passerar igenom ett CCV-filter. Oljedimman som fångas upp i filtret återförs till vevhuset, medan den filtrerade gasen återförs till luftintaget. Högtrycks-Common Rail (HPCR) För att uppnå fullständig bränsleförbränning och lägre utsläpp datorstyrs det robusta bränsleinsprutningssystemet med högtrycks- Common Rail så att en exakt mängd högtrycksbränsle sprutas in i den omdesignade motorns förbränningskammare med flera sprutningar. 4 KVGT EGR-kylare Justerbart munstycke Elektronisk kontrollenhet Common rail Tillförselpump Kylare KCCV Insprutare Mer bränslebesparande teknik Valbart motorläge och justerbar tomgångsavstängning är redskap för att sänka bränsleförbrukningen avsevärt. Genom att visa aktuella rekommendationer på monitorn i förarhytten hjälper dig eco-mätaren på WA470-7 att köra så bränsleekonomiskt som möjligt. Bränsleekonomin förbättras ytterligare av att arbets- och styrsystemens elektroniskt styrda hydraulpumpar förhindrar onödigt hydraulflöde och levererar den exakta mängden hydraulolja för alla rörelser hos maskinen.

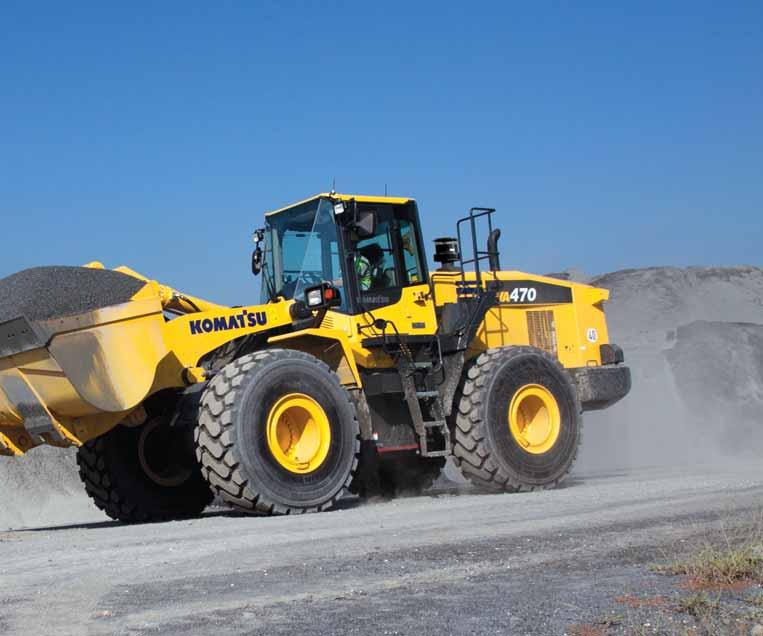

5 Kraftfull momentomvandlare med Lock-Up som standard Momentomvandlaren med hög kapacitet ger den helt nykonstruerade drivlinan från Komatsu optimal effektivitet och oöverträffad dragkraft i förhållande till vikten. Genom att leverera hög dragkraft vid låga hastigheter blir tunga arbeten såsom penetrering av kompakt material en barnlek. Detta innebär högre produktivitet vid lastning, till och med i trånga utrymmen. (kgm) (rpm) Nm kw (kw) Snabbare lastning och körning Den sekventiella momentomvandlaren med låsning levererar en oslagbar produktivitet och bränsleekonomi i Load & Carry (Lasta & Bära) applikationer. Föraren kan aktivera systemet från 2:a till 4:e växeln. Körhastigheten ökar märkbart, särskilt i uppförslut, tack vare den högre dragkraften. Det minskar också bränsleförbrukningen i hög grad genom att eliminera förlusterna i momentomvandlaren. 5

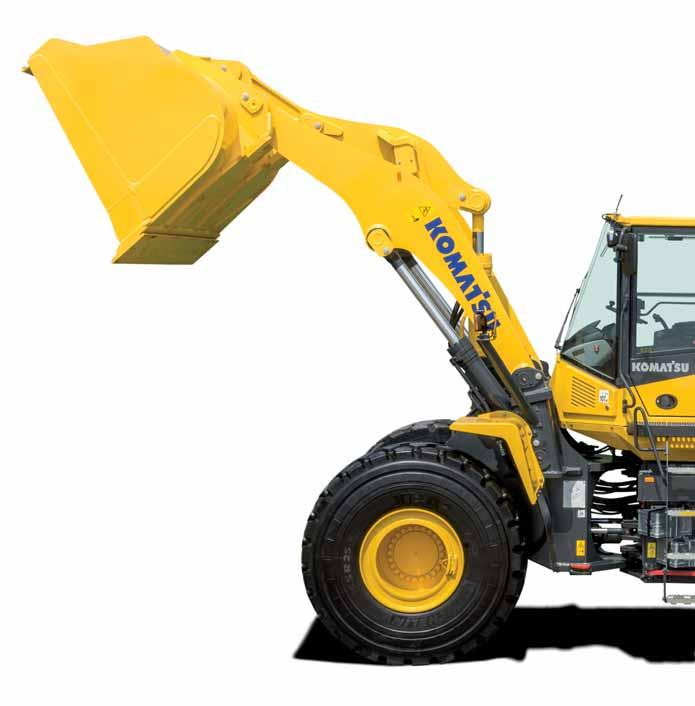

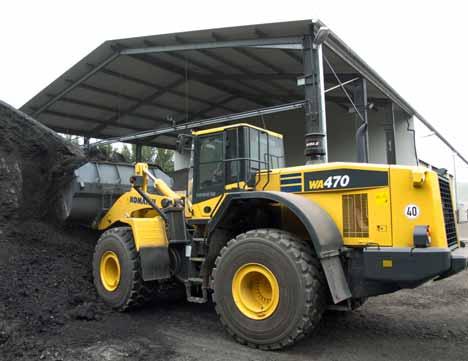

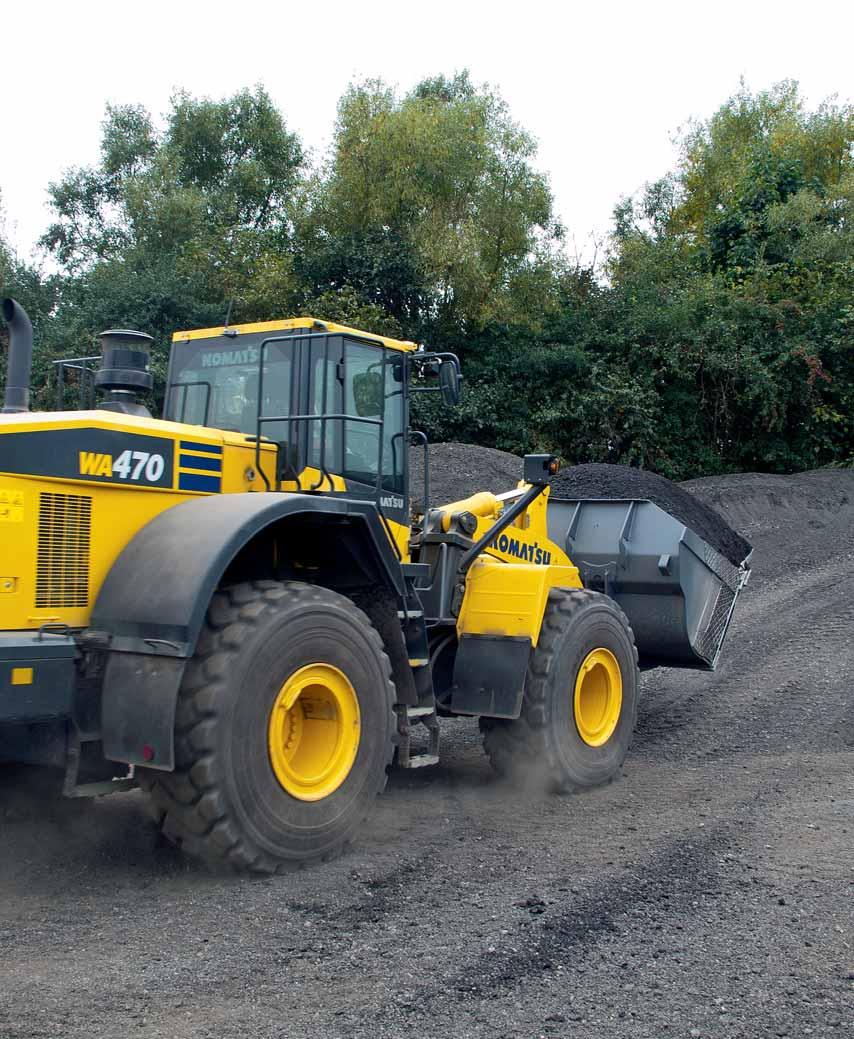

6 Utmärkt stabilitet och smidighet Bred spårvidd och lång hjulbas mm spårvidd och lång hjulbas på mm ger WA470-7 utmärkt stabilitet tillräckligt för att klara ojämn terräng och snabba last- och bärningscykler med minimalt spill och maximal komfort. Med 40º styrutslag åt båda hållen är WA470-7 extremt manövrerbar i begränsade utrymmen för snabbare lastningscykler. Precisionskontroll Komatsus hydraulsystem (CLSS) ger exakt kontroll av arbetsutrustningen, och garanterar att skopan, bommen och hydrauldrivna redskap kan röra sig smidigt på samma gång. WA470-7 har pumpar med variabel slaglängd både i hydraulsystemet och i styrsystemet. Pumparna tillför exakt rätt mängd olja, vilket dramatiskt förbättrar bränsleeffektiviteten. Mycket stor tömningshöjd och -räckvidd Med standard aggregat uppnås en enorm tömningshöjd på mm och en lika imponerande räckvidd på mm (med 4,25 m³ skopa, mätt till tandspetsarna). Med detta arbetsomfång blir till och med lastning av höga semitrailers rena barnleken. Lastdämpningssystem Lastdämpningssystemet minskar stötarna i bommen när man kör med last. Materialet kan transporteras med högre hastigheter med minimalt spill. Vid transport under 7 km/tim. blir lastdämpningen automatiskt avaktiverad. 6

7 7

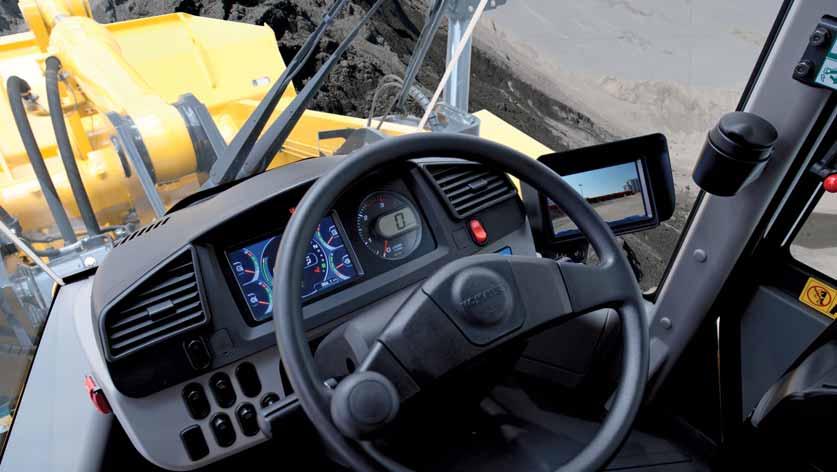

8 Enkel och bekväm hantering Ny förar monitor WA470-7 är försedd med ett helt nytt maskinövervakningssystem som kontrollerar alla de viktigaste funktionerna. Genom att särskilda inställningar går att spara i redskapsstyrningssprogrammet kan du arbeta effektivare vid tillämpningar som kräver återkommande byte av skopan eller andra typer av verktyg. Elektronisk manövrering bywire Den reglagekonsolen för elektronisk pilotmatning (EPC Electronic Pilot Control) är inbyggd i förarstolen och går enkelt att justera för varje enskild förare. De korta spakarna styrs med fingertopparna vilket gör arbetet exakt och vilsamt, och en moduleringsfunktion dämpar vibrationerna när du bromsar in och stannar skopan på vägen nedåt. Bommens övre och nedre brytläge går att ställa in med en kontakt och EPC:ns halvautomatiska utgrävningsfunktion gör det enkelt att fylla skopan. Automatisk kickdown WA470-7 kan växla ner från F2 till F1 automatiskt för att göra arbetet lättare och mer produktivt. Intelligent gaspedal Bränsleförbrukningen minskas av Komatsus, dragkraftsavkännande gaspedal som automatiskt hjälper dig att synkronisera växlingen med belastningen. Vid riktigt tungt arbete, som kräver hög dragkraft och maximal acceleration, vill man ofta trampa hårt på gaspedalen. WA470-7 förutser detta och växlar upp så sent som möjligt. Vid lättare arbeten, där bränsleförbrukningen är en huvudfaktor, kommer föraren intuitivt att trampa lättare på gaspedalen. Återigen förutser maskinen detta och växlar upp så tidigt som möjligt för att uppnå bästa möjliga bränsleekonomi. Multifunktionsspak EPC (tillval) Den multifunktionsspaken EPC med en integrerad framåt/backomkopplare möjliggör den enklaste och bekvämaste driften av utrustningen. Med en hand kan föraren samtidigt styra redskapen och växla mellan framåt och bakåt. Multifunktionsspaken är det perfekta valet för jordförflyttningsarbeten. 8

9 9

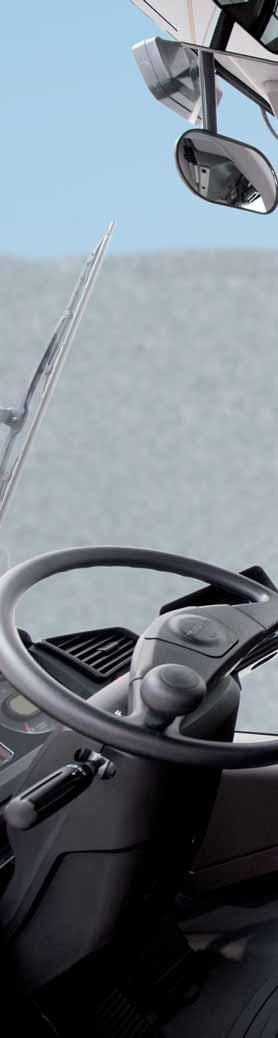

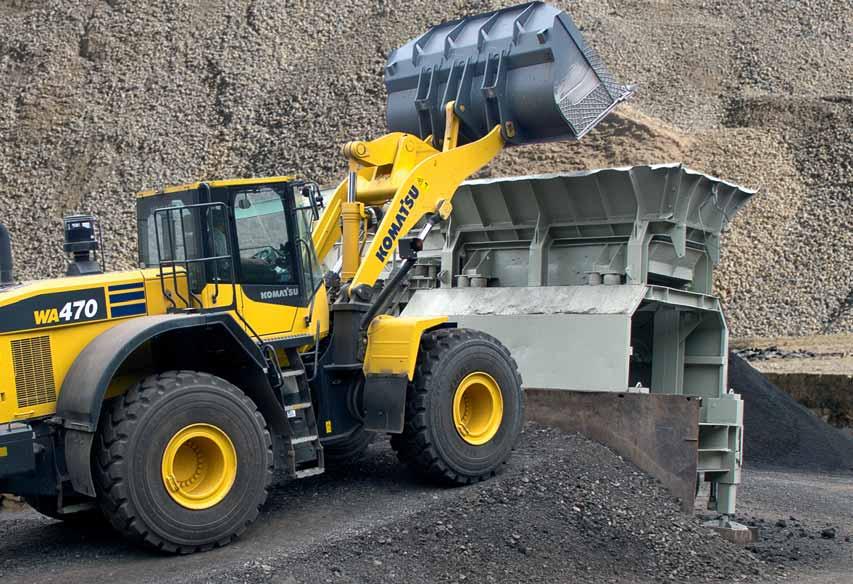

10 Komfort i toppklass Nykonstruerad SpaceCab hytt Det finns gott om förvaringsutrymme i hytten på WA470-7, med en stor box för kängor och kläder, en förvaringslåda till vänster om föraren och en kyl-/värmebox på den högra. Du väljer din idealiska Komatsu-komfort genom att ställa in klimatanläggningen på önskad temperatur och vinkla armstöden efter egen smak. Gränssnittet på den nya, användarvänliga TFTfärgmonitorn är utpräglat intuitivt. Maskinen är enkel att anpassa, och dess enkla strömställare och flerfunktionstangenter och ett urval av 25 olika språk ger dig mängder av funktioner och körinformation i din hand för att kunna arbeta säkert, exakt och smidigt. Låg ljudnivå Den stora hytten vilar på Komatsus unika, viskösa ROPS/FOPS-fästen. Den tysta motorn, den hydrauliskt drivna fläkten och hydraulpumparna är monterade på gummikuddar, vilket tillsammans med tätningen och ljudisoleringsmaterialet ger en vibrationsdämpad och dammtät förarmiljö. Bullernivån inuti hytten har dämpats till endast 70 db(a). Fullt luftfjädrad förarstation Den breda och rymliga hytten har en ny fullt luftfjädrad förarkontrollstation med sidokonsoler monterade tillsammans med ett elvärmt och fullt justerbart säte med högt ryggstöd (tillbehör) för ytterligare komfort. Ökad bekvämlighet för föraren Det ökade förvaringsutrymmet i hytten, en extra ingång (mp3-uttag) samt strömförsörjning på 12 och 24 V ger hytten maximal bekvämlighet. Tack vare den automatiska luftkonditioneringen kan föraren ställa in miljön i hytten enkelt och exakt. Kamera för bakåtsikt En standardmonterad kamera ger en utomordentligt tydlig bild av det bakre arbetsområdet på färgmonitorns breda skärm. Den justerbara lågprofilkameran är inbyggd i motorhuven. Aux-ingång (mp3-uttag) Ny förar monitor 10

11 11

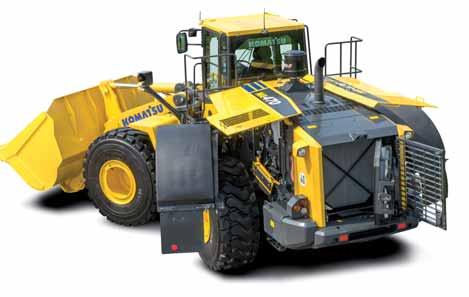

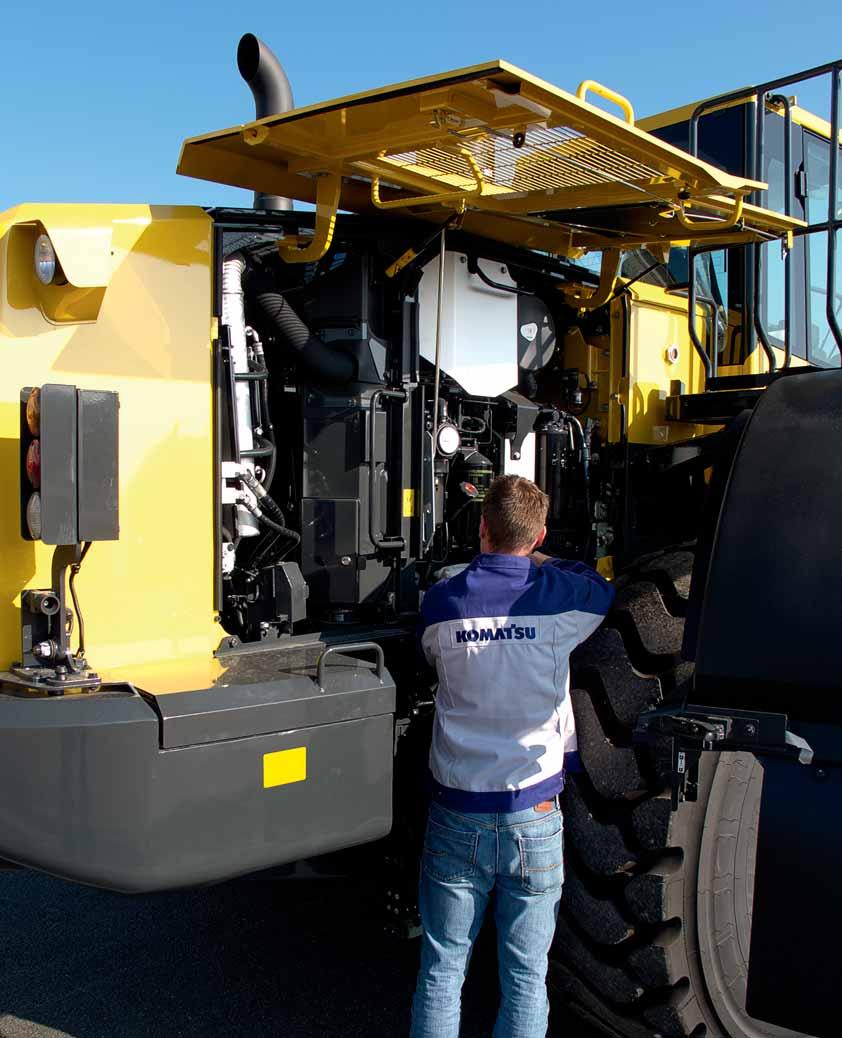

12 Enkelt underhåll Komatsu CARE är ett kostnadsfritt underhållsprogram för Komatsus kunder och det medföljer som standard till alla Komatsus nya, steg IIIB-anpassade anläggningsmaskiner. Under de första 3 åren eller drifttimmarna täcker det fabriksplanerat underhåll, som utförs av Komatsu-utbildade tekniker med originaldelar från Komatsu. Det omfattar även upp till 2 stycken kostnadsfria utbytesenheter av Komatsu dieselpartikelfilter (KDPF) och en KDPF-garanti för de första 5 åren eller drifttimmarna. Lätt åtkomst av serviceplatser För lätt och säkert öppnande är måsvinge-dörrarna stödda på gasfjädrar. De stora dörrarna ger en bekväm åtkomst från marknivå till alla dagliga serviceplatser. Med långa serviceintervaller och alla filter samlade i ett centraliserat arrangemang blir maskinens stilleståndstid reducerad till ett minimum. Kylare med brett kärnelement med auto-reversibel fläkt En kylare med brett kärnelement förhindrar igentäppning, också vid arbete i en dammig omgivning. För att minimera manuell rengöring blåser en reversibel fläkt ut damm, automatiskt eller när så önskas. Den automatiska reverserings - funktionen tillåter inställning av rengöringslängd och tiden mellan rengöringar, för att perfekt justera efter arbetsförhållandena. Rengöring av dieselpartikelfilter Det dagliga arbetet behöver varken avbrytas eller förlängas för att regenerera dieselpartikelfiltret. Tack vare Komatsus överlägsna teknik utförs KDPF-regenereringen automatiskt när helst som så krävs. Equipment Management Monitoring System (EMMS) På den nya monitorn med hög upplösning kan du se diverse maskininformation och göra olika inställningar. I menyn Driftdata visas uppgifter om medelbränsleförbrukning, tomgångstid och andra funktioner. Avvikelsekoder visas tydligt och sparas så att du uppmärksammas på eventuella problem och lättare kan felsöka dem. Via monitorn är det också möjligt att göra en avancerad övervakning av systemparametrarna via serviceläget, för att underlätta felsökning och minska stilleståndstiden. 12

13 13

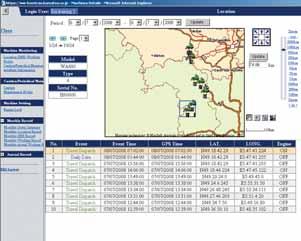

14 Trådlöst Komatsu övervakningssystem Den enkla vägen till hög produktivitet KOMTRAX är det senaste inom trådlös övervakning. Systemet levererar heltäckande och kostnadsbesparande information om vagnparken och utrustningen och erbjuder mängder av information som underlättar högsta maskinprestanda. Tack vare ett nära integrerat supportnät kan du effektivisera verksamheten genom förebyggande åtgärder. Kunskap Du får snabba svar på grundläggande och viktiga frågor om maskinerna vad de gör, när de gjorde det, var de finns, hur de kan användas mer effektivt och när de behöver service. Prestandadata vidarebefordras med satellit från maskinen till datorn och din lokala Komatsu-återförsäljare som står redo för expertanalys och feedback. Bekvämlighet KOMTRAX hjälper till att hantera vagnparken bekvämt på webben, var du än är. Data analyseras och paketeras särskilt för enkel och intuitiv visning i kartor, listor, grafer och diagram. Du kan förutse vilken typ av service och vilka reservdelar som maskinerna kommer att behöva, eller felsöka problem innan Komatsus tekniker kommer. 14

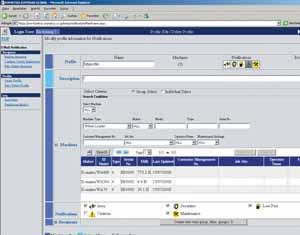

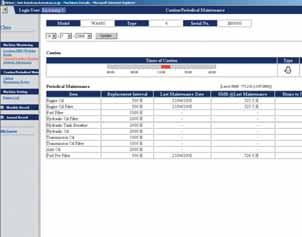

15 KOMTRAX Beslutsunderlag Den detaljinformation som KOMTRAX gör tillgänglig dygnet runt, alla dagar, ger dig underlag för bättre beslut varje dag och på lång sikt. Du kan förutse problem, anpassa underhållsplaner, minimera stopptider och behålla maskinerna där de ska vara igång på arbetsplatsen. En mängd olika sökparametrar i webbapplikationen ger snabb tillgång till information om enskilda maskiner utifrån faktorer som användning, ålder, olika meddelanden med mera. Ett enkelt diagram visar maskinens bränsleförbrukning och hjälper dig att beräkna den totala kostnaden för en arbetsplats och praktiska bränsletillförselscheman. 15

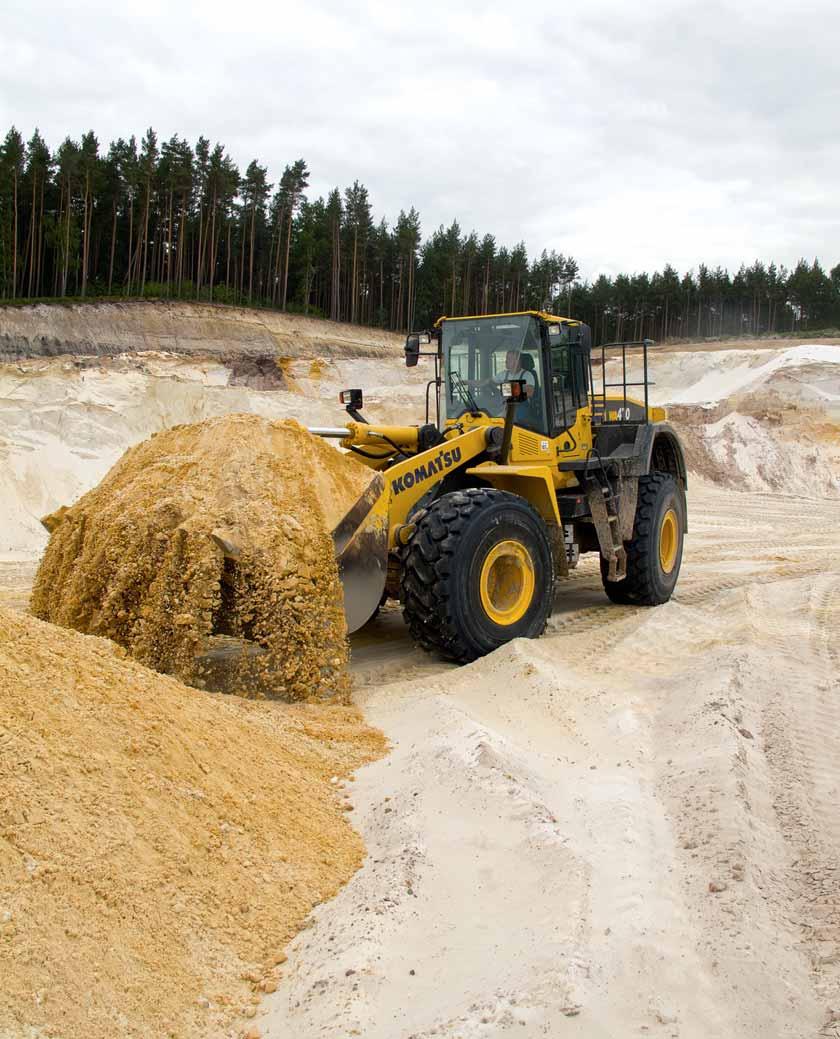

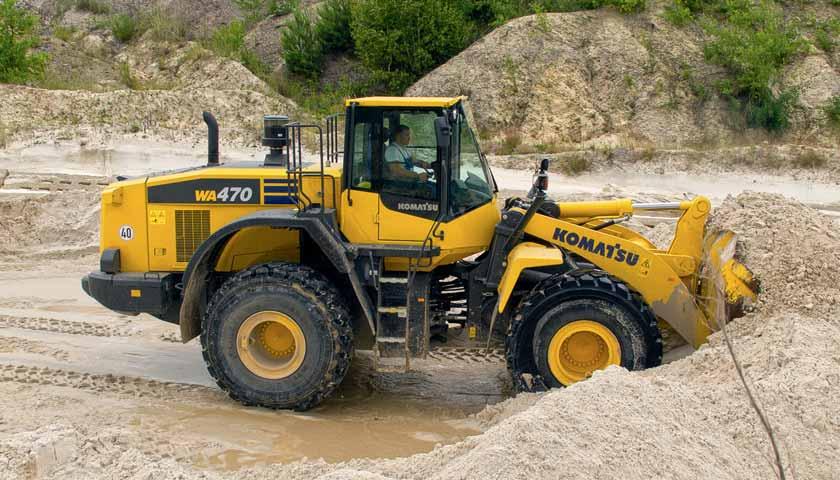

16 Robust och pålitlig Konstruerad och tillverkad av Komatsu Motorn, hydrauliken, drivaggregatet, främre och bakre axlarna är originalkomponenter från Komatsu. På samtliga detaljer ställs mycket höga kvalitetskrav, och de genomgår en noggrann kvalitetskontroll ända ut i minsta skruv. Tack vare att alla detaljer är avstämda mot varandra ger de största möjliga effektivitet och tillförlitlighet. Kraftiga HD-axlar De slitstarka axlarna möjliggör enastående brukstid, också under de tuffaste arbetsförhållandena. De valbara differentialerna (LSD) för begränsat glid är mest lämpade för mjuk och hal mark, som sand eller våt jord. Våt flerskivig servicebroms Den flerskiviga servicebromsen är inkapslad, och går i ett oljebad. Bromsen förblir ren, och arbetar vid låg temperatur, vilket ger ökade serviceintervaller och en längre livslängd. Robust vridstyvt chassi Utformningen av chassit, med ledpunkter som ligger långt ifrån varandra, säkerställer en hög grad av stabilitet i hela konstruktionen och minskar belastningen på lagren i midjeområdet. 16

17 17

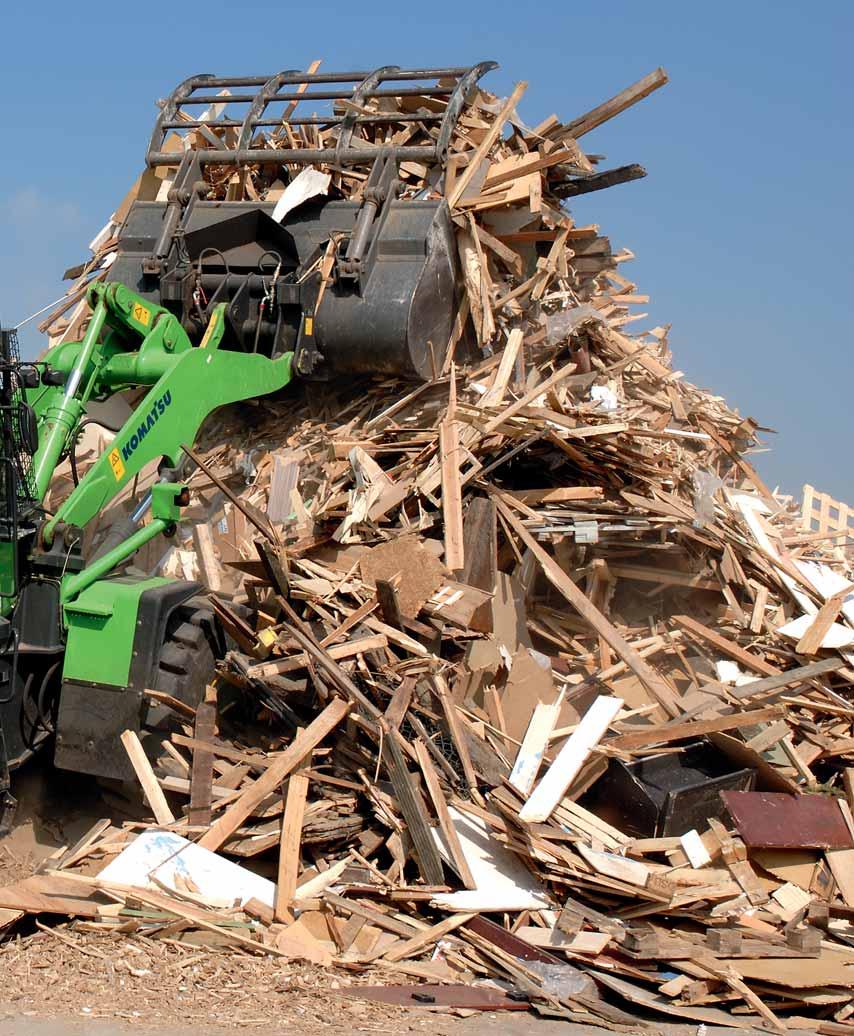

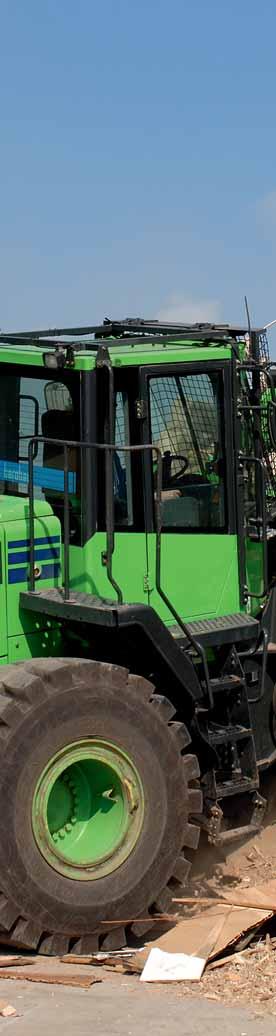

18 Skräddarsydda lösningar Skräddarsydda applikationer Komatsus hjullastare, i kombination med ett brett sortiment av genuina Komatsu redskap, erbjuder den perfekta lösningen för varje industrisektor. För speciella applikationer erbjuder vi ändamålsbyggda maskiner och redskap. De skräddarsydda lösningarna möjliggör högpresterande och enastående pålitlighet, även under de tuffaste förhållanden. Avfallshantering Vi anpassar våra hjullastare efter de varierande förhållanden som finns på arbetsplatser för avfallshantering. Tillsammans med slitstarka redskap erbjuder vi lösningar för att skydda din maskin mot skada. Timmerindustrin Ett brett sortiment av alternativ specifikt utvecklade för timmerindustrin finns tillgängligt: timmergripar, flisskopor, kameror, liksom också diverse skydd och för-filter. 18

19 19

20 Skopor och extrautrustning Universalskopor Denna skoptyp kännetecknas av utomordentliga egenskaper när det gäller att få upp och lossa materialet, och att hålla det. Universalskopan kan utrustas med skärstål eller enskänkliga tandhållare och utbytbara tandspetsar. Jordgrävskopor Denna skoptyp, med skopbotten i ett stycke, lämpar sig både för jordarbeten och för lastning av sammanhängande material. De avfasade sido-skärarna ger en effektiv penetration. Utrustningen kan fås med skärstål, enskänkliga, tandhållare eller utbytbara tandspetsar eller med avdragskant på baksidan. Bulklastskopa Grus-skopan är lämplig vid förflyttning av lösa och relativt lätta material. De raka sidoväggarna säkrar hög volymkapacitet. Skopans bakre avdragskant gör det lätt att städa arbetsplatsen. Grus-skopan kan fås med enkelskänkliga tanthållare, utbytbara tandspetsar eller skärstål. HD-skopa Den perfekta skopan för tuffa och nötande förhållanden. Öka lönsamheten genom att skydda investeringen i skopan och minska reparationsarbetena. Komatsu erbjuder ett fullständigt skopskydd genom att använda mycket slitstarka utbytbara delar. Ett utbytbart system för tandspetsar minskar svetsningen på skopan och förhindrar tandförluster. Hydrauliskt snabbfäste WA470-7 kan byta redskap på några få sekunder med en standard snabbkoppling, eller en förstärkt snabbkoppling av kiltyp. Snabbkopplingen av den kraftiga kiltypen har en unik och innovativ konstruktion, som gör att förskjutningen av de ursprungliga anslutningspunkterna reduceras till ett minimum. Av den anledningen förblir lyftförmågan nästan oförändrad i jämförelse med en direktmonterad skopa. Stort utbud av tillbehör T.ex. gripar: Tack vare sin stabilitet och starka hydrauliska prestanda (särskilda tippcylindrar) är WA470-7 perfekt även för timmerhantering. De robusta utförandena på lyftutrustning och axlar ger maskinen en lång livslängd. 20

21 Tekniska data MOTOR Modell... Komatsu SAA6D125E-6 Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler Motorstyrka Vid motorvarvtal v/minut ISO kw / 277 Hk ISO 9249 (nettoeffekt) kw / 276 Hk Max. vridmoment / varvtal Nm / v/minut Antal cylindrar...6 Borrning slag mm Slagvolym... 11,04 l Typ fläktdrivning...hydraulisk Generator A / 24 V Startmotor... 7,5 kw / 24 V Filter... Huvudströmfilter med vattenavskiljare Luftfiltertyp...Torrluftfilter med automatiskt dammutsläpp och förfilter inkl. dammindikering KRAFTÖVERFÖRING Typ...Automatisk lastväxellåda Momentomvandlare... Enstegs, med två faser och 3 element, med Lock-Up-koppling BROMSAR Färdbromsar...Hydrauliskt manövrerad multidiskbroms på alla hjul Parkeringsbroms... Multidiskbroms på alla hjul Nödbroms...Använder parkeringsbromsen HYDRAULSYSTEM Typ... Komatsu CLSS (Closed Centre Load Sensing System) Hydraulpump... Variabel kolvpump Arbetstryck kg/cm² Max pumpflöde l/min Antal lyft-/skopcylindrar...2/1 Typ...Dubbelverkande Cylinderdiameter slag Lyftcylinder mm Skopcylinder mm Cykeltider med nominell skopfyllning Lyfttid... 6,1 s Sänkningstid (tom)... 3,1 s Tömningstid... 1,6 s STYRSYSTEM Hastigheter i km/h (med däck 26.5 R25) Växel Framåt 7,6 13,2 22,7 36,2 med lock-up funktion 13,5 23,6 39,0 Bakåt 7,9 13,5 23,5 37,3 med lock-up funktion 13,8 24,3 39,0 System... Midjestyrning Konstruktion... Helt hydraulisk servostyrning Rattrörelse Styrpump... Variabel kolvpump Arbetstryck kg/cm² Oljeflöde l/min Antal styrcylindra...2 Typ...Dubbelverkande Cylinderdiameter slag mm Minsta vändradie (ytterkant däck 26.5 R25) mm DRIVNING OCH DÄCK System... 4-hjulsdrivning Framaxel... Komatsu HD-axel, halvflytande, (LSD-differential som extrautrustning) Bakaxel...Komatsu HD-axel, halvflytande, 26 pendelvinkel (LSD-differential som extrautrustning) Differential...Spiralskurna, koniska kugghjulspar Slutdrivning...Planetväxel i oljebad Däck R25 PÅFYLLNINGSVOLYMER Kylsystem l Bränsletank l Motorolja l Hydraulsystem l Framaxel l Bakaxel l Momentomvandlare och växellåda l FÖRARHYTT Tvådörrars hytt SpaceCab enligt ISO 3471 med ROPS (Roll Over Protective Structure) enligt SAE J1040c och FOPS (Falling Object Protective Structure) enligt ISO Den luftkonditionerade tryckhytten vilar på hydrolager och är bullerdämpad. MILJÖ Motor...Motorn uppfyller avgasreningskrav enligt föreslagen EC steg IIIB/EPA Tier 4 Ljudnivåer LwA Utvändigt db(a) (2000/14/EC steg II) LpA Förarens öra...70 db(a) (ISO 6396 dynamisk test) Vibrations nivå (EN 12096:1997)* Hand/arm... 2,5 m/s² (osäkerhetsfaktor K = 2,31 m/s²) Kropp... 0,5 m/s² (osäkerhetsfaktor K = 0,48 m/s²) * för syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:

22 Dimensioner & arbetsvärden ARBETSVÄRDEN I SKOPINSATSEN Skoptyp Universalskopor Jordgrävskopor Alla mått med däck 26.5 R25 (XHA). Uppgifter för tömningshöjder och räckvidder fram till skärstål resp. USM-spets. med tänder med BOC med tänder med BOC med tänder med BOC Skopinnehåll (rågat, ISO 7546) m³ 4,1 4,25 4,5 4,65 4,2 4,35 Försäljningskod 3989 C02 C03 C12 C13 C42 C45 Materialvikt t/m³ 1,8 1,7 1,6 1,55 1,75 1,65 Skopvikt kg Stat. tipplast, rakt kg Stat. tipplast, 40 svängd kg Rivkraft hydrauliskt kn Lyftkraft hydr. på marken kn Tjänstevikt kg Vändradie över ytterkant på däck mm Vändradie över skophörn mm a Räckvidd vid 45 mm b Tömningshöjd vid 45 mm c Höjd, skopans vridpunkt mm d Höjd skopans övre kant mm e Spårdjup mm f Övre lasthöjd mm A Totallängd, skopa på marken mm B Hjulbas mm C Bredd mm D Bredd över däck mm E Spårbredd mm F Markfrigång mm H Totalhöjd mm

23 TYPISKA MATERIALVIKTER LÖST (i kg/m³) Grusskopa med platt botten Grusskopa med höjd botten HD-skopa Lättare material Universal (High-lift)* med tänder med BOC med tänder med BOC med tänder med BOC med tänder med tänder 4,6 4,75 4,8 5,0 4,1 4,25 6,0 4,1 C44 C70 C16 C17 C36 C37 C21 C03 1,6 1,55 1,6 1,55 1,75 1,65 1,2 1, Basalt Bauxit, kaolin Jord, torr, lagrad Jord, våt, schaktad Gips, bruten Gips, krossad Granit, bruten Kalksten, bruten Kalksten, krossad Grus, osiktat Grus, torrt Grus, torrt, 6-50 mm Grus, vått, 6-50 mm Sand, torr, lös Sand, fuktig Sand, våt Sand och lera, lös Sand och grus, torrt Sandsten Skiffer Slagg, bruten Sten, krossad Lera, naturlig Lera, torr Lera, våt Lera och grus, torrt Lera och grus, vått ÄNDRING AV UPPGIFTERNA P.G.A.: Extra motvikt Extra motvikt StVZO motvikt Däck GP-4D Däck XMINE L5 Tjänstevikt kg Stat. tipplast, rakt kg Stat. tipplast, 40 svängd kg Total längd mm Räckvidd vid 45 mm Tömningshöjd vid 45 mm Bredd över däck mm Totalhöjd mm % Skopfyllnadsfaktor Skopvolym (m³) 4,10 4,50 4,75 5,00 4, Jordgrävskopor med tänder Universalskopor med tänder Grusskopa med platt botten med BOC Bulklastskopa med BOC Universalskopor (för high-lift) med tänder Materialvikt (kg/m³) 23

24 Hjullastare WA470-7 Standard och extra utrustning MOTOR Komatsu SAA6D125E-6 common rail direktinsprutad turbodiesel, intercooler, lågemissionsmotor Lågemissionsmotor enligt EU steg IIIB/EPA Tier 4 interim Komatsu SmartLoader Logic Justerbar tomgångsavstängning Bränslefi lter med vattenseparator Batterier Ah/2 12 V DRIVNING OCH DÄCK Kraftiga HD-axlar Framskärmar Lamellspärrdifferential (LSD) fram/bak Däck 26.5 R25 L2, L3, L5 Hela bakre stötfångare HYDRAULSYSTEM 2 huvudstyranordning Fingertoppsstyrd EPC med två spakar, inklusive: - Skopmoduleringsfunktion - Förinställning av bomstopp - Halvautomatisk grävfunktion Grävvinkelautomatik 3 huvudstyranordning Fingertoppsstyrd EPC med tre spakar EPC 1-spak (multifunktionsspak) med proportionellt glidande styrning av redskap Bioolja i arbetshydrauliken SERVICE OCH UNDERHÅLL Hydrauliskt driven kylarfl äkt med automatisk reverseringsfunktion Kylare med brett kärnelement KOMTRAX Trådlöst Komatsu övervakningssystem Komatsu CARE Verktygssats Central smörjanläggning Påfyllningsverktyg för centralsmörjningssystemet Turbo II luft för-renare, cyklon-typ FÖRARHYTT SÄKERHETSUTRUSTNING Dubbeldörrars, stor förarhytt enl. DIN/ISO Nödstyrning ROPS/FOPS-chassi enl. SAE Vandalismskydd Luftfjädrat säte med högt ryggstöd, konsolmonterade armstöd med höjdledsinställning Backlarm Huvudströmbrytare Rullbälte Ledstänger vänster/höger Automatisk klimatanläggning Kamerasystem för sikt bakåt Multifunktions videokompatibel färgskärm med Skyddsgaller för frontrutan funktionskontroll (EMMS) och effektivitetsvisning Vindruta av krossäkert säkerhetsglas CD radio med aux-ingång (mp3-uttag) Brandsläckare Värme- och kylbox Runtomljus Uppvärmd bakruta Elektroniskt stöldskydd Vindrutetorkare för bakrutan Elektroniskt tjuv alarm med huvudnyckel, anpassat Justerbar rattstång för maskin ägare 2 12 V strömförsörjning Takräcke Uppvärmt luftfjädrat säte med högt ryggstöd och Extra konvex backspegel stöd för korsryggen, konsolmonterade armstöd med höjdledsinställning Blixtljus 3 punkts bälte Rullbart solskydd BELYSNINGSSYSTEM 2 huvudstrålkastare (halogen) 2 arbetsstrålkastare fram resp. bak Backstrålkastare TRANSMISSION OCH BROMSAR Extra strålkastare fram/bak Elektroniskt styrd ECMV-automatväxellåda med val av driftsläge och variabel urkopplingsfunktion Xenon arbetslampor Väljarsystem för arbetsläge Stegljus Momentomvandlare med hög kapacitet Låsningsfunktion konverter ANNAN UTRUSTNING Automatisk kickdown Motvikt Elektroniskt styrd lastdämpare (ECSS II) Speciallackering Extra motvikt 400 kg TILLSATSER Extra motvikt kg Höglyftutrustning Rostskyddsspecifi kation Hydrauliska snabbkopplingar Återvinnings-specifi kation Universalskopor Vinterutrustning (förvärmning av motor och hytt) Jordgrävskopor Bulklastskopor Ytterligare utrustning på begäran Högtippande skopor Komatsu WA470-7 överenstämmelse med Timmergrip säkerhetsföreskrifterna i maskindirektiverna 89/392 Gaffelbärare och gaffl ar EGW ff och EN474 Skopor för avfallshantering standardutrustning Skopor för lättare material extra utrustning Din Komatsu partner: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VSVSS /2013 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
