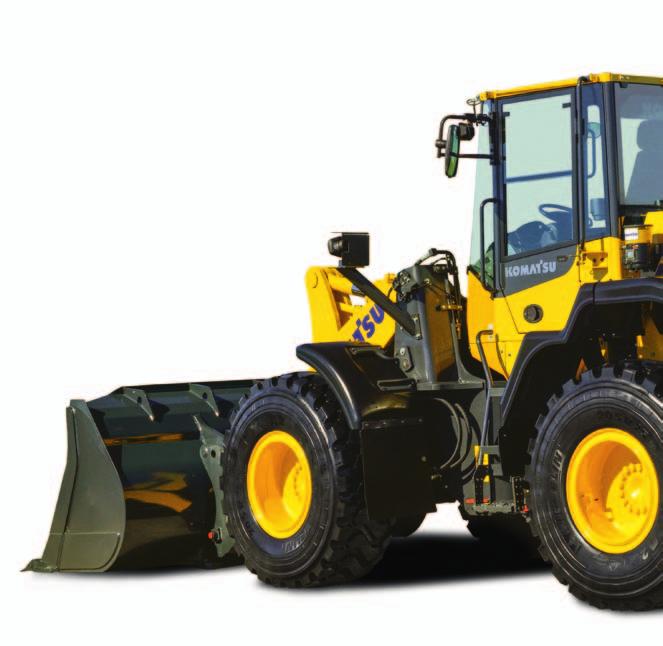

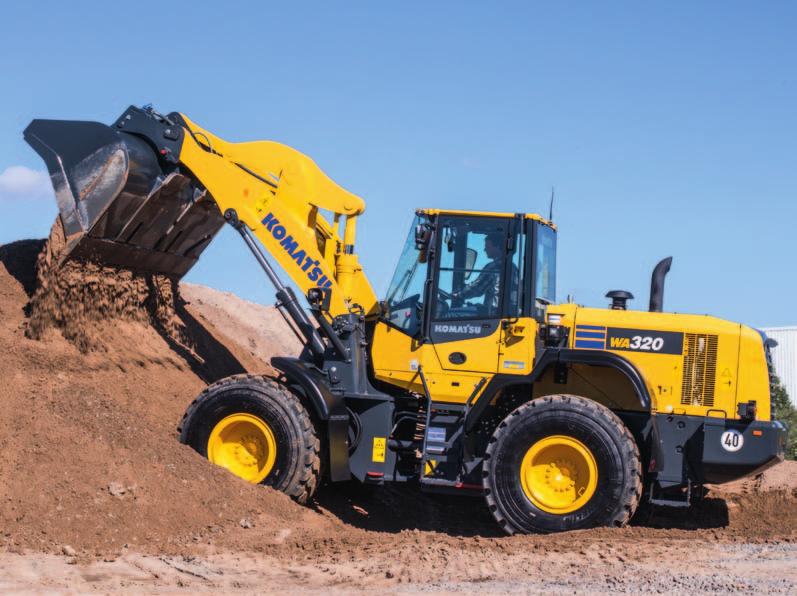

2 En översikt Den mångsidiga hjullastaren Komatsu WA320-7 uppvisar en perfekt blandning av kraft, komfort och pålitlighet. EU steg IIIB motorn med Komatsu SmartLoader Logic motorstyrning och en avancerad hydrostatisk transmission uppvisar den en enastående dragkraft och låg bränsleförbrukning. WA320-7 sätter nya effektivitetsnormer för hjullastare. Hög produktivitet och låg bränsleförbrukning Interimmotor EU steg IIIB/EPA Tier 4 med låg förbrukning Mycket effektiv hydrostatisk transmission Komatsu SmartLoader Logic Eco-mätare & justerbar tomgångsavstängning Komatsu CLSS hydraulsystem PZ-länkning Kombinerar fördelarna hos Z-länkning med parallell-lyft Snabb pallhantering Mycket bra dragkraft och enkel att fylla skopan Starka lutningskrafter ger perfekt kontroll över tunga redskap 2 Ett kostnadsfritt underhållsprogram för Komatsu-kunder Trådlöst Komatsu övervakningssystem

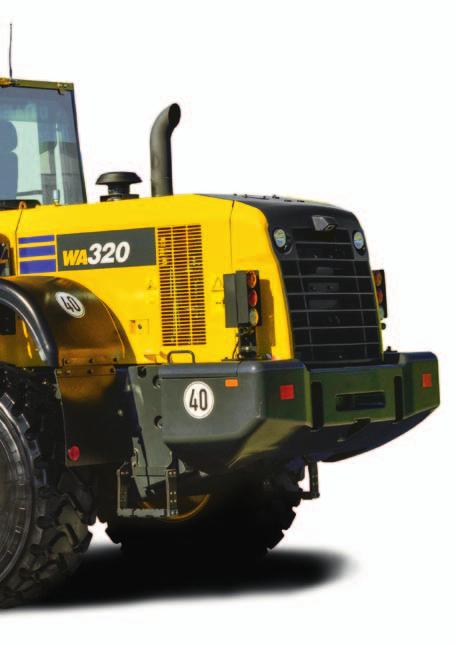

3 WA320-7 Komfort i toppklass Stor SpaceCab -hytt med ökat benutrymme Enastående runtom sikt PPC multifunktionsspak med elektronisk kontroll av 3:e funktion (EPC) Deluxe stol med luftdämpning och eluppvärmning Elektriskt kontrollerad luftkonditionering MOTORSTYRKA 127 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 2,7-3,2 m³ Enkelt underhåll Kylare med brett kärnelement med auto-reverserande fläkt Fabriksmonterad centralsmörjning Stora måsvinge-motorluckor för lätt åtkomst av serviceplatser Equipment Management and Monitoring System (EMMS) Robusta komponenter med lång brukstid Responsiv hydrostatisk transmission (HST) Ögonblicklig respons för snabba lastningscykler Lätt kontrollerad i trånga utrymmen Avancerat drivstyrsystem för bästa dragkraft och minsta däckslitage (K-TCS) Topphastighetsval för ökad säkerhet 3

4 Hög produktivitet och låg bränsleförbrukning Ny Komatsu-motorteknik Den kraftfulla och bränsleeffektiva Komatsu SAA6D107E-2-motorn i WA320-7 ger 127 kw/173 Hk och är EU Stage IIIB/EPA Tier 4-interimcertifierad. Turbon utnyttjar ett hydrauliskt ställdon som hela tiden håller laddtrycket på en optimal nivå och gör att motorn svarar direkt, oavsett belastning. Komatsu SmartLoader Logic WA320-7 är utrustad med Komatsus SmartLoader Logic, ett helautomatiskt system för motorstyrning. Utan att störa de normala funktionerna samlar systemet in data från olika givare i fordonet och levererar optimalt vridmoment hos motorn för varje arbetsmoment. Det begränsar vridmomentet under mindre krävande arbetsuppgifter och sänker bränsleförbrukningen utan att försämra produktiviteten. Komatsus partikelfilter (KDPF) Komatsus högeffektiva partikelfilter fångar upp över 90 % av avgasernas partiklar. Det inkluderar en särskild oxideringskatalysator med bränsleinjektionssystem som kan bränna upp uppfångade partiklar genom aktiv eller passiv regeneration utan att behöva avbryta maskindriften. Sotfilter Avgasåterföringssystem (EGR) Nedkyld EGR är en väl beprövad teknik i dagens Komatsu-motorer. Nu kan den ökade kapaciteten hos EGR-kylaren säkerställa mycket låga NOx-utsläpp och bättre motorprestanda. KVGT Oxideringskatalysator EGR-ventil Komatsu-turbo med varierbar geometri (KVGT) KVGT ger ett optimalt luftflöde till motorns förbränningskammare under alla hastigheter och belastningar. Avgaserna blir renare och bränsleekonomin förbättras utan att maskinens effekt eller prestanda försämras. Komatsu sluten vevhusventilation (KCCV) Vevhusavgaserna (övertrycksgaser) passerar igenom ett CCV-filter. Oljedimman som fångas upp i filtret återförs till vevhuset, medan den filtrerade gasen återförs till luftintaget. Högtrycks-Common Rail (HPCR) För att uppnå fullständig bränsleförbränning och lägre utsläpp datorstyrs det robusta bränsleinsprutningssystemet med högtrycks- Common Rail så att en exakt mängd högtrycksbränsle sprutas in i den omdesignade motorns förbränningskammare med flera sprutningar. KVGT EGR-kylare Justerbart munstycke Elektronisk kontrollenhet Common rail Tillförselpump Kylare KCCV Insprutare Mer bränslebesparande teknik Genom att visa aktuella rekommendationer på monitorn i förarhytten hjälper dig eco-mätaren på WA320-7 att köra så bränsleekonomiskt som möjligt. För extra bränsle ekonomi; för att förhindra slöseri med hydrauliskt flöde när du arbetar eller styr, levererar det nya hydraulsystemets variabla kolvpump den exakta mängden olja som krävs för alla maskinrörelser. 4

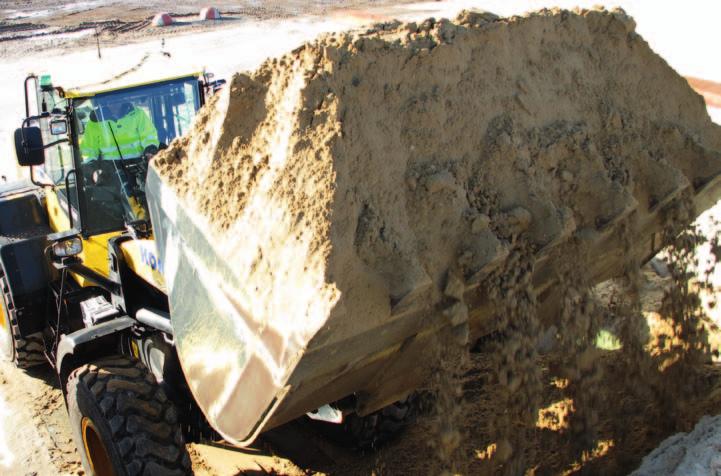

5 Mycket effektiv hydrostatisk transmission Den elektroniskt styrda varierbara pumpen och 2-motorsystemet möjliggör mycket effektiv och kraftfull drift. Vid låga hastigheter är bägge motorer inkopplade för att erbjuda största vridmoment. Fyllning av skopan är lätt, då maximal dragkraft finns från stillastående. Vid höga hastigheter kopplas låghastighetsmotorn bort för att eliminera bromseffekt och åstadkomma en förträfflig bränsleeffektivitet. Lastdämpningssystem Lastdämpningssystemet minskar stötarna i bommen när man kör med last. Materialet kan transporteras med högre hastigheter med minimalt spill. Vid transport under 5 km/h blir lastdämpningen automatiskt avaktiverad. 5

6 Mångsidig PZ-länkning En maskin för alla tillämpningar PZ ( parallel Z-stång ) har den ytterligare fördelen av parallellyft för palltransport och höga lutningskrafter för att klara stora redskap. PZ-länkningen förvandlar din WA320-7 till en riktig universalmaskin som kan användas för alla typer av jobb. Parallellföring för snabb pallhantering Med parallell-lyft PZ-länkning blir förflyttning av pallar lätt. Parallelliteten har optimerats för säkert arbete över hela lyftområdet. Den utmärkta fria sikten över den främre tillsatsen möjliggör lätt hämtning av pallar och exakt arbete vid pålastning på lastbilar. Lätt fyllning av skopa Den överlägsna brytkraften hos WA320-7 gör lastning till en barnlek, också för en otränad förare. Mer erfarna förare kommer också att uppskatta denna egenskap, i synnerhet vid arbete med material med hög täthet, såsom tung jord eller aggregerade ämnen. Tipphöjd som är bäst i klassen Den långa lyftramen möjliggör en bäst i klassen tipphöjd på 2,84 m med en rak tipplast på 11,3 ton (med 2,9 m³ universal skopa, uppmätt till skärkanten). Med detta arbetsområde blir lastning av höga matare eller lastbilar, lätt och snabb. Utmärkt fri sikt över redskapen 6

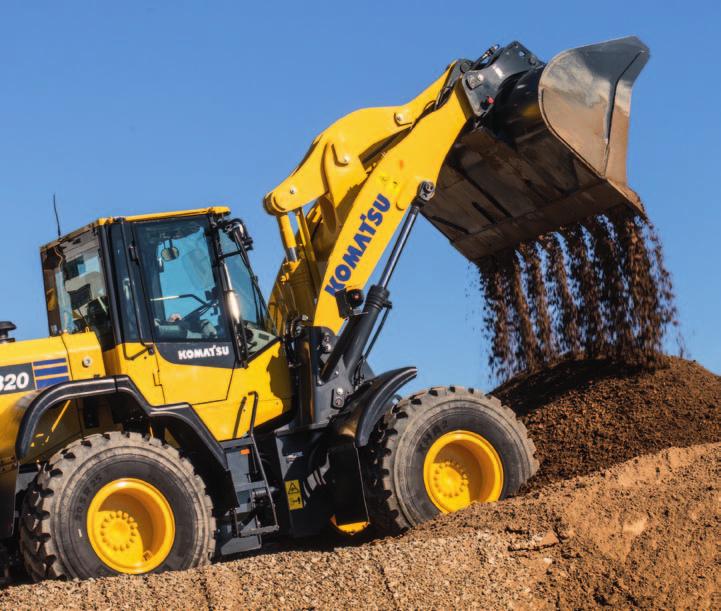

7 Kontrollerat arbete med tunga redskap Med PZ-länkningskonstruktionen optimeras lutningskrafterna, särskilt på maximal bomhöjd. Det är viktigt för att kunna styra stora redskap såsom tippskopor eller andra stora skopor. WA320-7 är det bästa valet för arbete med tunga redskap. 7

8 Responsiv hydrostatisk transmission (HST) Ögonblicklig respons för snabba lastningscykler Komatsu HSTs transmission uppvisar enastående respons, vilket resulterar i snabb acceleration och snabba växlingar mellan framåt/ back. Transmissionen reagerar på maskinförarens instruktion utan någon tidsfördröjning, och ger genast vridmoment på hjulen. Detta möjliggör snabba lastningscykler och högre produktivitet. Avancerat styrsystem för drivkraft (K-TCS) Komatsus antispinn system (K TCS) kontrollerar HST pump, HST motor och motor för att optimera dragkraften automatiskt beroende på arbetsförhållandena. Den dragkraften som finns kan ställas in på 6 olika nivåer för att förhindra snurrande hjul på alla markförhållanden, t.o.m. vid arbete på snö (S-läge). Konstant drivkraft ökar produktiviteten och minskar däckslitage och kostnad. Topphastighetsval för ökad säkerhet Den variabla växelstyrningen tillåter inställning av topphastigheten för förbättrad säkerhet och precision. Topphastigheten kan justeras efter arbetsförhållandena: max-hastighet för snabb transport mellan arbetsplatser, reducerad hastighet för att öka säkerheten vid arbete på arbetsplatser med mycket trafik eller för att arbeta i trånga utrymmen. I läge 1 kan hastigheten kontinuerligt justeras mellan 1 och 13 km/tim. med finstyrningen. Detta möjliggör konstant låga körhastigheter, som är perfekt anpassade för vissa typer av applikationer. Lätt kontrollerad i trånga utrymmen Självbromseffekten hos HSTs transmission saktar ner maskinen när gaspedalen släpps upp. Okontrollerat rullande förhindras och säkerheten förbättras i hög grad, i synnerhet vid arbete i trånga utrymmen eller inuti industribyggnader. Dessutom är bromsslitage praktiskt taget eliminerat. Max. Dragkaft Auto S-läge: Reducerar dragkraften när du kör vid låg hastighet Körhastighet 8

9 9

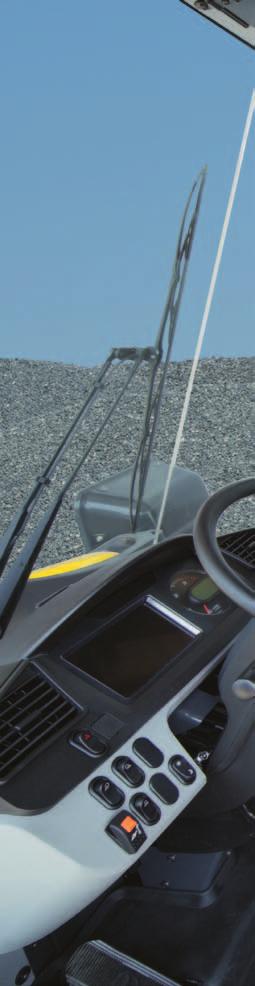

10 Komfort i toppklass Nykonstruerad SpaceCab -hytt Det finns gott om förvaringsutrymme i hytten på WA320-7 och en kyl-/värmebox. Du väljer din idealiska Komatsu-komfort genom att ställa in klimatanläggningen på önskad temperatur och vinkla armstöden efter egen smak. Gränssnittet på den nya, användarvänliga TFT-färgmonitorn är utpräglat intuitivt. Maskinen är enkel att anpassa, och dess enkla strömställare och flerfunktionstangenter och ett urval av 25 olika språk ger dig mängder av funktioner och körinformation i din hand för att kunna arbeta säkert, exakt och smidigt. Ökad bekvämlighet för föraren Det ökade förvaringsutrymmet i hytten, en extra ingång (mp3-uttag) samt strömförsörjning på 12 och 24 V ger hytten maximal bekvämlighet. Tack vare den automatiska luftkonditioneringen kan föraren ställa in miljön i hytten enkelt och exakt. Kamera för bakåtsikt En standardmonterad kamera ger en utomordentligt tydlig bild av det bakre arbetsområdet på färgmonitorns breda skärm. Den justerbara lågprofilkameran är inbyggd i motorhuven. Låg ljudnivå Den stora hytten vilar på Komatsus unika, viskösa ROPS/FOPS-fästen. Den tysta motorn, den hydrauliskt drivna fläkten och hydraulpumparna är monterade på gummikuddar, vilket tillsammans med tätningen och ljudisoleringsmaterialet ger en vibrationsdämpad och dammtät förarmiljö. Bullernivån inuti hytten har dämpats till endast 69 db(a). PPC multifunktionsspak PPC multifunktionsspak med elektronisk styrning för 3:e funktion (EPC) är standard. Den innefattar en framåt-neutral-omkopplaren för enkel växling. Tredje funktion justeras in, kontinuerlig eller proportionell styrning via monitorn, detta för att låta operatören styr bom, skopa och extrafunktion med en enda spak. Aux-ingång (mp3-uttag) Ny förar monitor 10

11 11

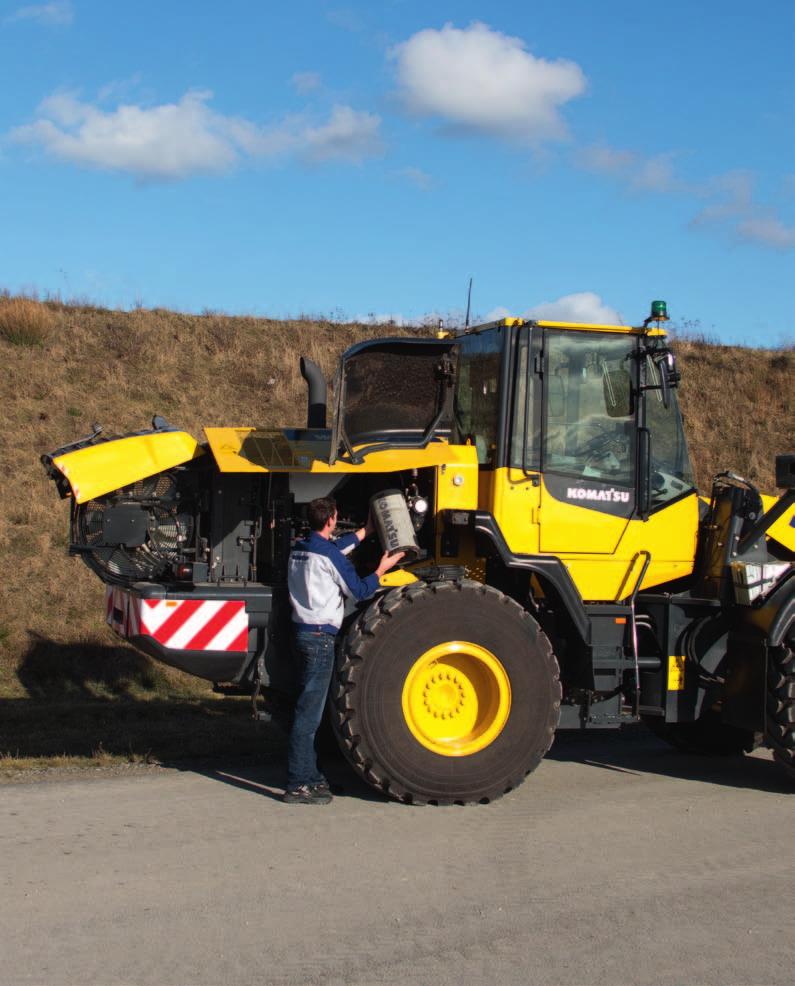

12 Enkelt underhåll Komatsu CARE är ett kostnadsfritt underhållsprogram för Komatsus kunder och det medföljer som standard till alla Komatsus nya, steg IIIB-anpassade anläggningsmaskiner. Under de första 3 åren eller drifttimmarna täcker det fabriksplanerat underhåll, som utförs av Komatsu-utbildade tekniker med originaldelar från Komatsu. Det omfattar även upp till 2 stycken kostnadsfria utbytesenheter av Komatsu dieselpartikelfilter (KDPF) och en KDPF-garanti för de första 5 åren eller drifttimmarna. Lätt åtkomst av serviceplatser För lätt och säkert öppnande är måsvinge-dörrarna stödda på gasfjädrar. De stora dörrarna ger en bekväm åtkomst från marknivå till alla dagliga serviceplatser. Med långa serviceintervaller och alla filter samlade i ett centraliserat arrangemang blir maskinens stilleståndstid reducerad till ett minimum. Kylare med brett kärnelement med auto-reversibel fläkt En kylare med brett kärnelement förhindrar igentäppning, också vid arbete i en dammig omgivning. För att minimera manuell rengöring blåser en reversibel fläkt ut damm, automatiskt eller när så önskas. Den automatiska reverserings - funktionen tillåter inställning av rengöringslängd och tiden mellan rengöringar, för att perfekt justera efter arbetsförhållandena. Rengöring av dieselpartikelfilter Det dagliga arbetet behöver varken avbrytas eller förlängas för att regenerera dieselpartikelfiltret. Tack vare Komatsus överlägsna teknik utförs KDPF-regenereringen automatiskt när helst som så krävs. Equipment Management Monitoring System (EMMS) På den nya monitorn med hög upplösning kan du se diverse maskininformation och göra olika inställningar. I menyn Driftdata visas uppgifter om medelbränsleförbrukning, tomgångstid och andra funktioner. Avvikelsekoder visas tydligt och sparas så att du uppmärksammas på eventuella problem och lättare kan felsöka dem. Via monitorn är det också möjligt att göra en avancerad övervakning av systemparametrarna via serviceläget, för att underlätta felsökning och minska stilleståndstiden. 12

13 13

14 Trådlöst Komatsu övervakningssystem Den enkla vägen till hög produktivitet KOMTRAX är det senaste inom trådlös övervakning. Systemet levererar heltäckande och kostnadsbesparande information om vagnparken och utrustningen och erbjuder mängder av information som underlättar högsta maskinprestanda. Tack vare ett nära integrerat supportnät kan du effektivisera verksamheten genom förebyggande åtgärder. Kunskap Du får snabba svar på grundläggande och viktiga frågor om maskinerna vad de gör, när de gjorde det, var de finns, hur de kan användas mer effektivt och när de behöver service. Prestandadata vidarebefordras med satellit från maskinen till datorn och din lokala Komatsu-återförsäljare som står redo för expertanalys och feedback. Bekvämlighet KOMTRAX hjälper till att hantera vagnparken bekvämt på webben, var du än är. Data analyseras och paketeras särskilt för enkel och intuitiv visning i kartor, listor, grafer och diagram. Du kan förutse vilken typ av service och vilka reservdelar som maskinerna kommer att behöva, eller felsöka problem innan Komatsus tekniker kommer. 14

15 KOMTRAX Beslutsunderlag Den detaljinformation som KOMTRAX gör tillgänglig dygnet runt, alla dagar, ger dig underlag för bättre beslut varje dag och på lång sikt. Du kan förutse problem, anpassa underhållsplaner, minimera stopptider och behålla maskinerna där de ska vara igång på arbetsplatsen. En mängd olika sökparametrar i webbapplikationen ger snabb tillgång till information om enskilda maskiner utifrån faktorer som användning, ålder, olika meddelanden med mera. Ett enkelt diagram visar maskinens bränsleförbrukning och hjälper dig att beräkna den totala kostnaden för en arbetsplats och praktiska bränsletillförselscheman. 15

16 Robust och pålitlig Konstruerad och tillverkad av Komatsu Motorn, hydrauliken, drivaggregatet, främre och bakre axlarna är originalkomponenter från Komatsu. På samtliga detaljer ställs mycket höga kvalitetskrav, och de genomgår en noggrann kvalitetskontroll ända ut i minsta skruv. Tack vare att alla detaljer är avstämda mot varandra ger de största möjliga effektivitet och tillförlitlighet. Kraftiga HD-axlar De slitstarka axlarna möjliggör enastående brukstid, också under de tuffaste arbetsförhållandena. Som standard är WA320-7 utrustad med vridmoment-proportionella (TPD) differentialer för arbete på goda markförhållanden såsom betonggårdar eller vägar. De valbara differentialerna (LSD) för begränsat glid är mest lämpade för mjuk och hal mark, som sand eller våt jord. Hydrostatdrivning (HST) med övervarvningsskydd Den hydrostatiska transmissionen är utrustad med ett överhastighetsskydd som elektroniskt begränsar den högsta hastigheten när man kör utför, och som därmed garanterar drivaggregatets och transmissionssystemets långa brukstid. Våt flerskivig servicebroms Den flerskiviga servicebromsen är inkapslad, och går i ett oljebad. Bromsen förblir ren, och arbetar vid låg temperatur, vilket ger ökade serviceintervaller och en längre livslängd. Robust vridstyvt chassi Utformningen av chassit, med ledpunkter som ligger långt ifrån varandra, säkerställer en hög grad av stabilitet i hela konstruktionen och minskar belastningen på lagren i midjeområdet. 16

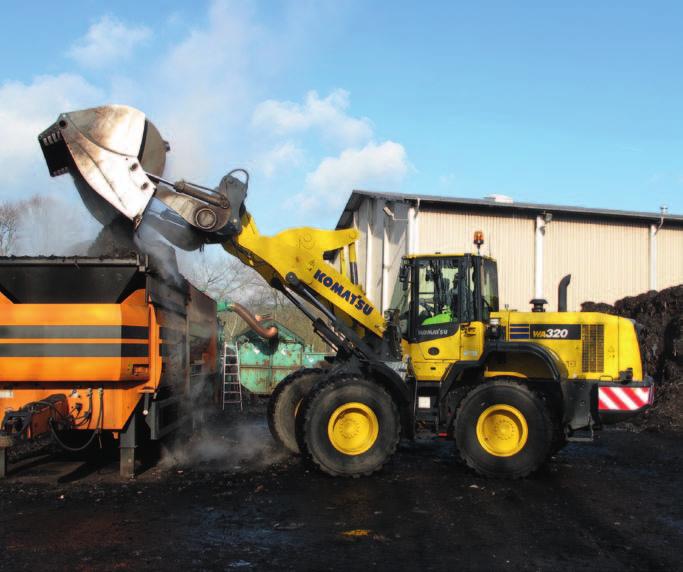

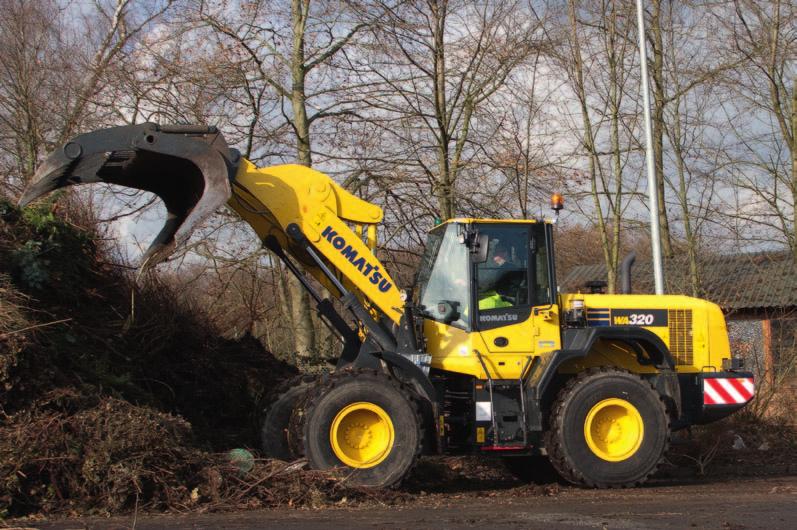

17 Skräddarsydda lösningar Skräddarsydda applikationer Komatsus hjullastare, i kombination med ett brett sortiment av genuina Komatsu redskap, erbjuder den perfekta lösningen för varje industrisektor. För speciella applikationer erbjuder vi ändamålsbyggda maskiner och redskap. De skräddarsydda lösningarna möjliggör högpresterande och enastående pålitlighet, även under de tuffaste förhållanden. Avfallshantering Vi anpassar våra hjullastare efter de varierande förhållanden som finns på arbetsplatser för avfallshantering. Tillsammans med slitstarka redskap erbjuder vi lösningar för att skydda din maskin mot skada. Jordbruk Enkel hantering, tillförlitlighet och omfattande säkerhetsfunktioner gör Komatsus jordbruks hjul lastare de idealiska verktyg för entreprenörer eller stora gårdar, för lastning och materialhantering. de är monterade med robusta skydd och säkerhetsutrustning för att ge perfekt skydd för både operatör och maskin. 17

18 Skopor och extrautrustning WA320-7 är enastående på grund av dess mångsidighet. Oavsett om den används industriellt inom strukturell eller konstruktion, schaktning, vägbygge, avfallsåtervinning, jordbruk, skogsbruk eller i timmer- industrin, hos landskapsplaneringsföretag eller inom kommunala tjänster, är den rätta lösningen alltid tillgänglig för dina behov. Den valbara 4-punkts snabbfästet lägger ökad mångsidighet till maskinen, och möjliggör därmed högintensivt arbete. Exempel på det omfattande omfånget av original tillsatsaggregat är: Universalskopor Denna skoptyp kännetecknas av utomordentliga egenskaper när det gäller att få upp och lossa materialet, och att hålla det. Universalskopan kan utrustas med skärstål eller enskänkliga tandhållare och utbytbara tandspetsar. Jordgrävskopor Denna skoptyp, med skopbotten i ett stycke, lämpar sig både för jordarbeten och för lastning av sammanhängande material. De avfasade sido-skärarna ger en effektiv penetration. Utrustningen kan fås med skärstål, enskänkliga, tandhållare eller utbytbara tandspetsar eller med avdragskant på baksidan. Grusskopa med höjd botten Grusskopan med höjd botten är den rätta lösningen för hantering av lösa och relativt lätta material på belagda underlag. Kombinationen av den rundade skopan och de raka sidoväggarna bidrar till hög volymkapacitet och lågt materialspill. Hydrauliska snabbkopplingar Med det hydrauliska snabbfästet (tillval) i HD-utförande kan WA320-7 byta tillbehör på några sekunder. Mullskopa Utmärkt lämpad för inhämtning av voluminösa och komprimer-bara material såsom trädgårds- eller plastavfall. Utan sidoplåtarna kan denna skopa även användas som grip. Skopa med hög tömningshöjd För maximala tömningshöjder med lätta material såsom kol eller träflis. Dumpcylindrarna är placerade antingen på insidan eller på utsidan av skopan. 18

19 Tekniska data MOTOR Modell... Komatsu SAA6D107E-2 Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler Motorstyrka Vid motorvarvtal v/minut ISO kw / 173 Hk ISO 9249 (nettoeffekt) kw / 167 Hk Antal cylindrar...6 Borrning slag mm Slagvolym... 6,69 l Smörjsystem...Kugghjulspump, trycksmörjning Filter... Huvudströmfilter Elektriska anläggningar...24 V Batteri Ah Generator...60 A Luftfiltertyp...Torrluftfilter med automatiskt dammutsläpp och förfilter inkl. dammindikering KRAFTÖVERFÖRING System... Elektroniskt kontrollerad hydrostatisk transmission, växlingsbar i alla riktningar vid full kraft. Proportionsfixerad växellåda. Variabel hastighetsbegrän Hydrostatisk pump... 1 variabel kolvpump Hydrostatisk motor... 2 variabla kolvmotorer Antal körlägen (framåt/bakåt)...4/4 Max. körhastigheter (framåt/bakåt) (däck 20.5 R25) 1. körläge km/h 2. körläge...13 km/h 3. körläge...19 km/h 4. körläge...38 km/h DRIVNING OCH DÄCK System... 4-hjulsdrivning Framaxel...HD-axel, halvflytande, fixerad typ, TPD-differential (LSD-differential valfri) Bakaxel...HD-axel, halvflytande, centrumvagga, ledbar 24, TPD-differential (LSD-differential valfri) Reduktionsväxel... Vinkelväxel spiraltyp Differential... Koniskt kugghjul med raka kuggar Slutdrivning...Planetväxel i oljebad Däck R25 (serie) BROMSAR Färdbromsar... Helt hydraulisk tvåkretsanläggning, lamellbromsar i oljebad på alla hjul, underhållsfritt Parkeringsbroms...Mekaniskt manövrerad, löper i oljebad, flerskivig broms, underhållsfritt Nödbroms...Använder parkeringsbromsen HYDRAULSYSTEM Typ... Komatsu CLSS (Closed Centre Load Sensing System) Hydraulpump... Kolvpump Arbetstryck (max.) kgf/cm² Oljeflöde för hydraulpumpen l/min Antal lyft-/skopcylindrar...2/1 Typ...Dubbelverkande Cylinderdiameter slag Lyftcylinder mm Skopcylinder mm Manöverspak... För-styrd, 1-spak Cykeltider med nominell skopfyllning Lyfttid... 6,1 s Sänkningstid (tom)... 3,5 s Tömningstid... 1,9 s STYRSYSTEM System... Midjestyrning Konstruktion... Helt hydraulisk servostyrning Rattrörelse Hydraulpump... Kolvpump Arbetstryck kgf/cm² Oljeflöde l/min Antal styrcylindra...2 Typ...Dubbelverkande Cylinderdiameter slag mm Minsta vändradie (ytterkant däck 20.5 R25) mm FÖRARHYTT Tvådörrars hytt SpaceCab enligt ISO 3471 med ROPS (Roll Over Protective Structure) enligt SAE J1040c och FOPS (Falling Object Protective Structure) enligt ISO Den luftkonditionerade tryckhytten vilar på hydrolager och är bullerdämpad. MILJÖ PÅFYLLNINGSVOLYMER Kylsystem l Bränsletank l Motorolja l Hydraulsystem l Framaxel l Bakaxel... 25,5 l Överföring... 5,8 l Motor...Motorn uppfyller avgasreningskrav enligt föreslagen EC steg IIIB/EPA Tier 4 interim Ljudnivåer LwA Utvändigt db(a) (2000/14/EC steg II) LpA Förarens öra...69 db(a) (ISO 6396 dynamisk test) Vibrations nivå (EN 12096:1997)* Hand/arm... 2,5 m/s² (osäkerhetsfaktor K = 0,43 m/s²) Kropp... 0,5 m/s² (osäkerhetsfaktor K = 1,46 m/s²) * för syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:

20 Dimensioner & arbetsvärden ARBETSVÄRDEN I SKOPINSATSEN Jordarbete Bulkmaterial Universal med tänder med BOC med tänder med BOC med tänder med BOC Skop-montering (direkt/snabbfäste) direkt direkt direkt direkt direkt direkt Skopinnehåll (rågat, ISO 7546) m³ 2,7 2,9 3,0 3,2 2,7 2,9 Försäljningskod C42 C43 C32 C33 C02 C03 Materialvikt (max) t/m³ 1,70 1,60 1,55 1,45 1,70 1,60 Skopvikt kg Stat. tipplast, rakt kg Stat. tipplast, 40 svängd kg Rivkraft hydrauliskt kn Lyftkraft hydr. på marken kn Tjänstevikt kg Vändradie över ytterkant på däck mm Vändradie över skophörn mm a Räckvidd vid 45 mm b Tömningshöjd vid 45 mm c Höjd, skopans vridpunkt mm d Höjd skopans övre kant mm e Spårdjup mm f Övre lasthöjd mm A Totallängd, skopa på marken mm B Hjulbas mm C Bredd mm D Bredd över däck mm E Spårbredd mm F Markfrigång mm H Totalhöjd mm Alla mått med däck 20.5 R25 L3. BOC: bultad skärkant Standardutrustning med extra sidomotvikter A15, High-Lift-utrustning med extra sidomotvikter A25

21 ÄNDRING AV UPPGIFTERNA P.G.A.: Däck 20.5 R25 L2 Däck 20.5 R25 L4 Däck 20.5 R25 L5 Däck 23.5 R25 L3 utan med extra sidomotvikter (A15) Tjänstevikt kg Stat. tipplast, rakt kg Stat. tipplast, 40 svängd kg Räckvidd vid 45 mm Tömningshöjd vid 45 mm Bredd över däck mm Totalhöjd mm HIGH-LIFT Jordarbete Bulkmaterial Universal Jordarbete Bulkmaterial Universal med tänder med BOC med tänder med BOC med tänder med BOC med tänder med BOC med tänder med BOC med tänder med BOC QC QC QC QC QC QC direkt direkt direkt direkt direkt direkt 2,7 2,9 3,0 3,2 2,6 2,7 2,7 2,9 3,0 3,2 2,7 2,9 C72 C73 C66 C67 C62 C63 C42 C43 C32 C33 C02 C03 1,60 1,50 1,45 1,35 1,75 1,65 1,40 1,30 1,25 1,15 1,40 1,

22 Dimensioner & arbetsvärden PALLGAFFEL Försäljningskod C57 Gafflarlängd mm A Max. räckvidd på marken mm B Max. räckvidd mm C Max. räckvidd på max. staplingshöjd mm 770 C a Topphöjd, gafflar mm b Höjd, skopans vridpunkt mm c Max. staplingshöjd mm d Gaffelhöjd vid maximal räckvidd mm a b c B Max. tipplast, rak kg Max. tipplast, svängd kg d Max. nyttolast enligt EN 474-3, 80% kg Max. nyttolast enligt EN 474-3, 60% kg Arbetsvikt med gafflar kg A SKOPA FÖR LÄTTARE MATERIAL med BOC Försäljningskod Q36 Q67 Skop-montering (direkt/snabbfäste) QC QC Skopinnehåll (rågat, ISO 7546) m³ 4,8 4,8 Materialvikt t/m³ 1,00 1,00 Märklast kg Bredd mm Skopvikt kg A Räckvidd vid 45 mm a Höjd skopans övre kant mm a b c A b Höjd, skopans vridpunkt mm c Övre lasthöjd mm d d Tömningshöjd vid 45 mm TYPISKA MATERIALVIKTER LÖST (i kg/m³) Basalt Bauxit, kaolin Jord, torr, lagrad Jord, våt, schaktad Gips, bruten Gips, krossad Granit, bruten Kalksten, bruten Kalksten, krossad Grus, osiktat Grus, torrt Grus, torrt, 6-50 mm Grus, vått, 6-50 mm Sand, torr, lös Sand, fuktig Sand, våt Sand och lera, lös Sand och grus, torrt Sandsten Skiffer Slagg, bruten Sten, krossad Lera, naturlig Lera, torr Lera, våt Lera och grus, torrt Lera och grus, vått Alla mått med däck 20.5 R25. 22

23 SKOPA MED HÖG TÖMNINGSHÖJD med BOC Försäljningskod Q41 Q66 Skop-montering (direkt/snabbfäste) QC QC Skopinnehåll (rågat, ISO 7546) m³ 3,5 3,5 Materialvikt t/m³ 1,00 1,00 Märklast kg Bredd mm Skopvikt kg A Räckvidd vid 45 mm a a Höjd skopans övre kant mm b Höjd, skopans vridpunkt mm b c d A c Övre lasthöjd mm d Tömningshöjd vid 45 mm Typ B: Tippcylindrar placerade utanpå skopan SKOPA MED HÖG TÖMNINGSHÖJD (AVFALLSHANTERING) med BOC Försäljningskod Q86 Skop-montering (direkt/snabbfäste) QC Skopinnehåll (rågat, ISO 7546) m³ 3,4 Materialvikt t/m³ 1,00 Märklast kg Bredd mm Skopvikt kg A Räckvidd vid 45 mm a Höjd skopans övre kant mm b Höjd, skopans vridpunkt mm a b c d A c Övre lasthöjd mm d Tömningshöjd vid 45 mm Typ B: Tippcylindrar placerade utanpå skopan Alla mått med däck 20.5 R25. 23

24 Hjullastare WA320-7 Standard och extra utrustning MOTOR FÖRARHYTT SÄKERHETSUTRUSTNING Komatsu SAA6D107E-2 common rail Dubbeldörrars, stor förarhytt enl. DIN/ISO Nödstyrning direktinsprutad turbodiesel, intercooler, ROPS/FOPS-chassi enl. SAE Vandalismskydd lågemissionsmotor Uppvärmt luftfjädrat säte med högt ryggstöd och Backlarm Lågemissionsmotor enligt EU steg IIIB/ stöd för korsryggen, konsolmonterade armstöd Huvudströmbrytare EPA Tier 4 interim med höjdledsinställning Ledstänger vänster/höger Komatsu SmartLoader Logic Rullbälte Kamerasystem för sikt bakåt Justerbar tomgångsavstängning Automatisk klimatanläggning Skyddsgaller för frontrutan Bränslefilter med vattenseparator Multifunktions videokompatibel färgskärm med Vindruta av krossäkert säkerhetsglas Batterier Ah/2 12 V funktionskontroll (EMMS) och effektivitetsvisning Brandsläckare CD radio med aux-ingång (mp3-uttag) Runtomljus Värme- och kylbox TRANSMISSION OCH BROMSAR Elektroniskt stöldskydd Uppvärmd bakruta Elektroniskt kontrollerad HST med 2-motorsystem Elektroniskt tjuv alarm med huvudnyckel, anpassat Vindrutetorkare för bakrutan Hastighetskontroll med finjustering i 1:a för maskin ägare hastighetsintervallet Justerbar rattstång Takräcke Styrsystem för drivkraft (K-TCS) 2 12 V strömförsörjning Extra konvex backspegel Helt hydraulisk bromsanläggning 3 punkts bälte Blixtljus Kombinerad broms och inching pedal Rullbart solskydd 20 km/h begränsad hydrostatisk drivaxel 25 km/h begränsad hydrostatisk drivaxel BELYSNINGSSYSTEM 2 huvudstrålkastare (halogen) SERVICE OCH UNDERHÅLL 2 arbetsstrålkastare fram resp. bak DRIVNING OCH DÄCK Hydrauliskt driven kylarfläkt med automatisk Backstrålkastare Kraftiga HD-axlar reverseringsfunktion Extra strålkastare fram/bak TPD-differential främre och bakre Kylare med brett kärnelement Xenon arbetslampor Underredsskydd KOMTRAX Trådlöst Komatsu Lamellspärrdifferential (LSD) fram/bak övervakningssystem Däck 20.5 R25 L2, L3, L5 Komatsu CARE ANNAN UTRUSTNING Däck 23.5 R25 L3 Verktygssats PZ-länkning: Z-länk aggregat med parallell-lyft Traktordäck Central smörjanläggning Motvikt Påfyllningsverktyg för centralsmörjningssystemet Elektroniskt styrd lastdämpare (ECSS) Turbo II luft för-renare, cyklon-typ TILLSATSER Höglyftutrustning med med extra sidomotvikter (A25) Hydraulisk snabbfäste Extra sidomotvikter (A15) (med stora extra sidomotvikter) Universalskopor Jordgrävskopor Bulklastskopor Gaffelbärare och gafflar Högtippande skopor Timmergrip Skopor för lättare material Skopor för avfallshantering HYDRAULSYSTEM 2 huvudstyranordning PPC multifunktionsspak med elektronisk kontroll av 3:e funktion (EPC) Grävvinkelautomatik Avstängning vid lyftets slut 3 huvudstyranordning Bioolja i arbetshydrauliken Speciallackering Rostskyddsspecifikation Vinterutrustning (förvärmning av motor och hytt) Komatsu WA320-7 överenstämmelse med säkerhetsföreskrifterna i maskindirektiverna 89/392 EGW ff och EN474 standardutrustning extra utrustning Din Komatsu partner: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VSVSS /2015 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
