HM Motor enligt EU steg IV MIDJESTYRD DUMPER MAX. NYTTOLAST LASTVOLYM, RÅGAT MOTORSTYRKA. 24 m³. 353 kw / v/minut.

Transkript

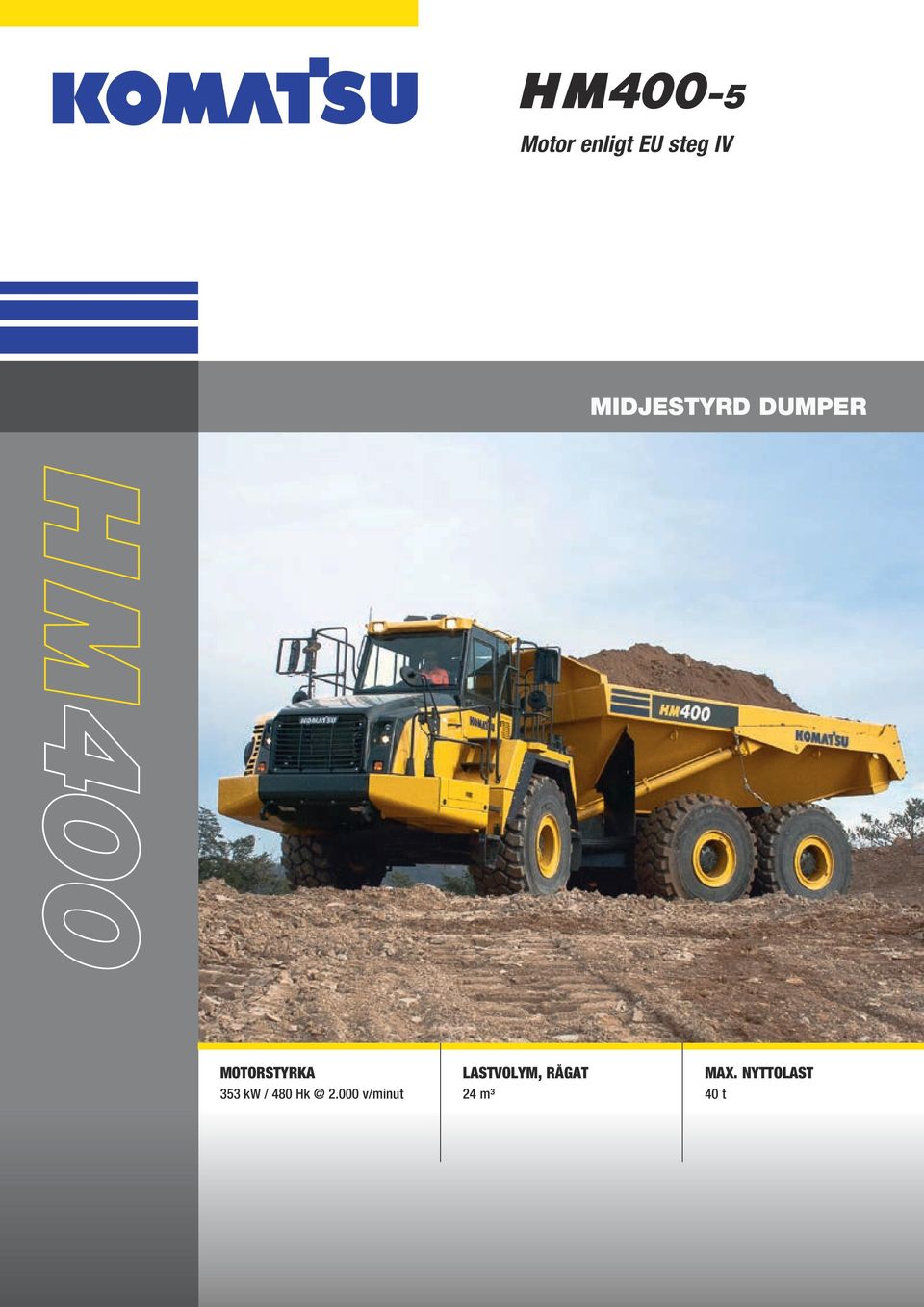

1 HM400-5 Motor enligt EU steg IV MIDJESTYRD DUMPER MOTORSTYRKA 353 kw / v/minut LASTVOLYM, RÅGAT 24 m³ MAX. NYTTOLAST 40 t

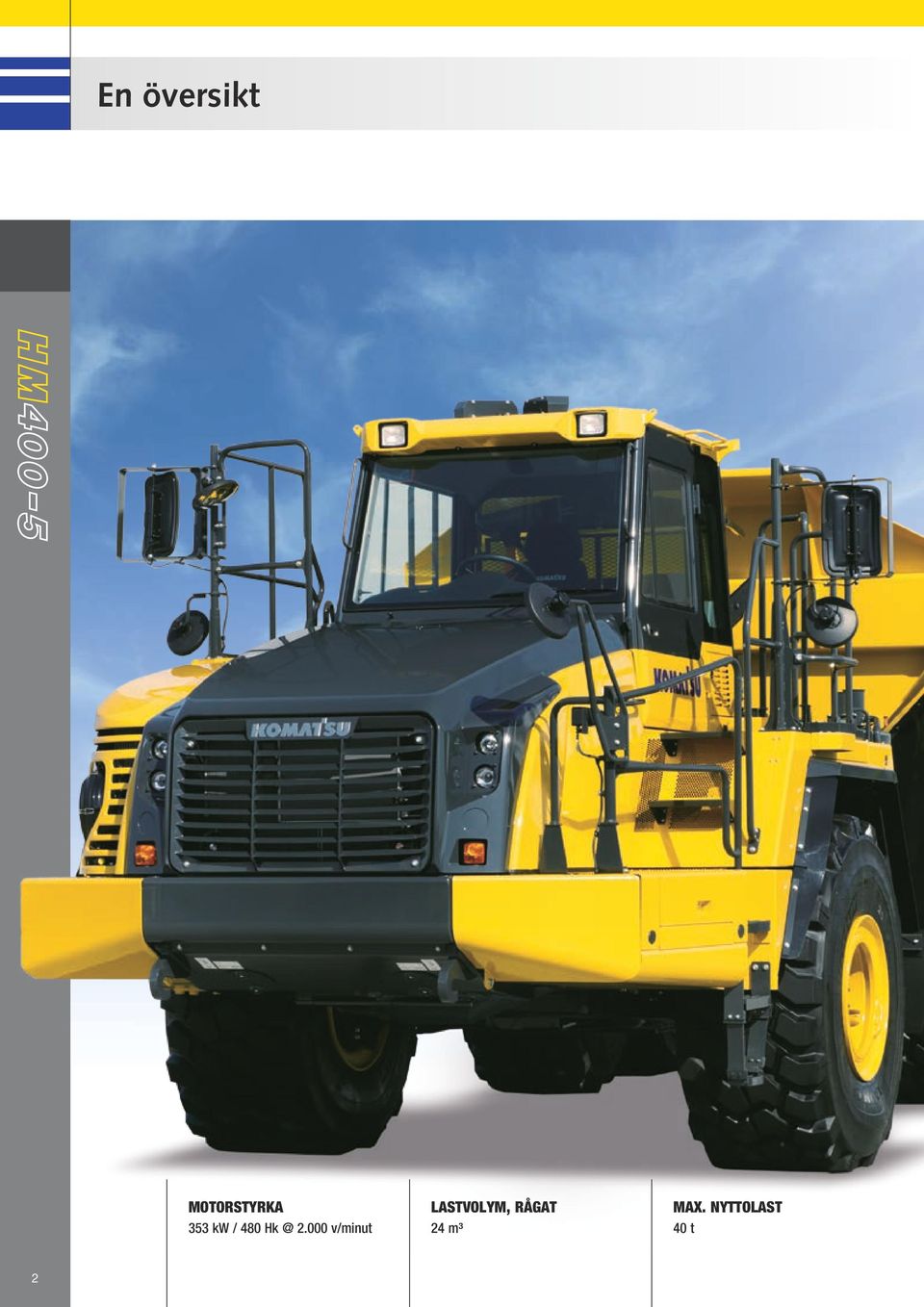

2 En översikt MOTORSTYRKA 353 kw / v/minut LASTVOLYM, RÅGAT 24 m³ MAX. NYTTOLAST 40 t 2

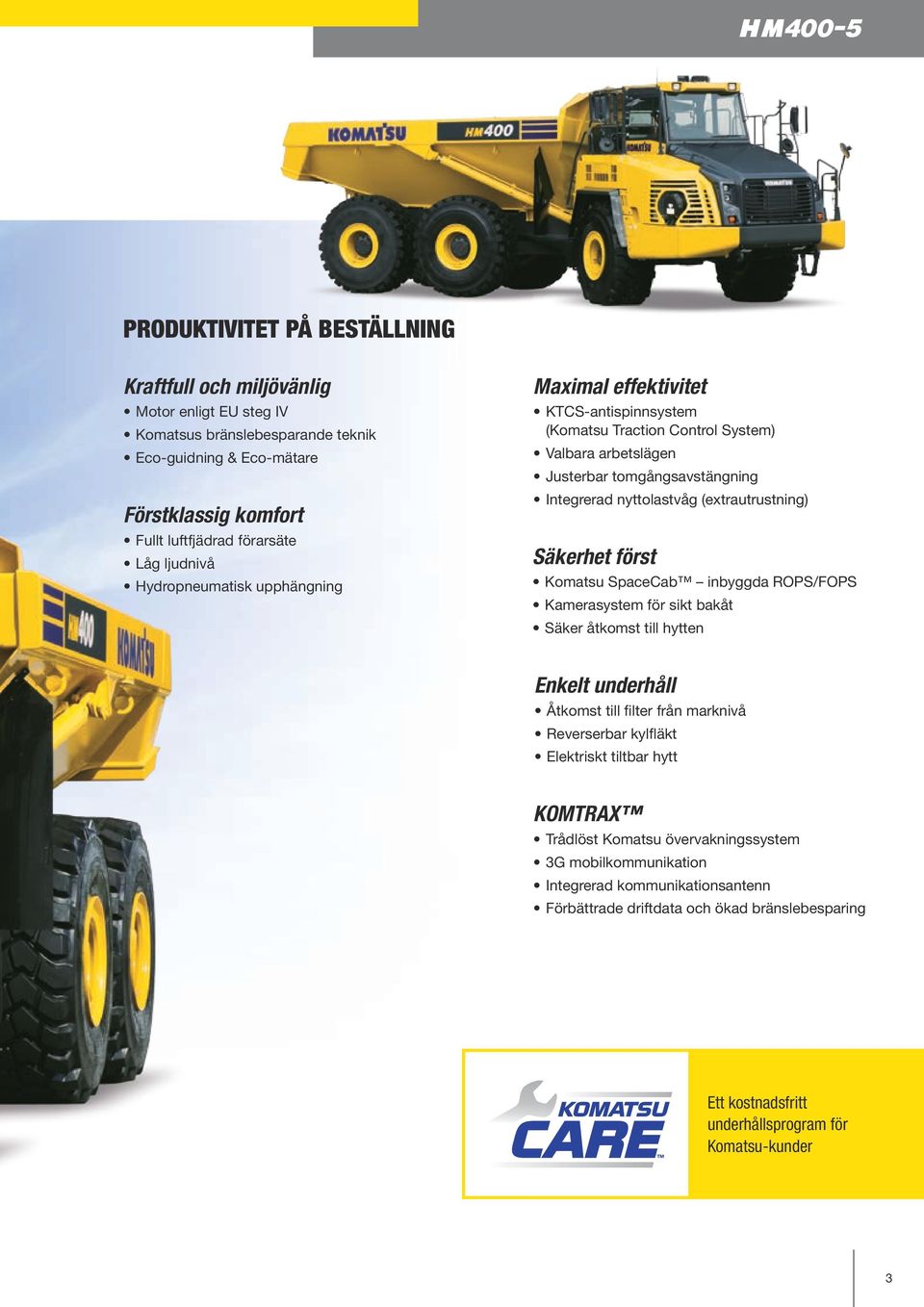

3 HM400-5 PRODUKTIVITET PÅ BESTÄLLNING Kraftfull och miljövänlig Motor enligt EU steg IV Komatsus bränslebesparande teknik Eco-guidning & Eco-mätare Förstklassig komfort Fullt luftfjädrad förarsäte Låg ljudnivå Hydropneumatisk upphängning Maximal effektivitet KTCS-antispinnsystem (Komatsu Traction Control System) Valbara arbetslägen Justerbar tomgångsavstängning Integrerad nyttolastvåg (extrautrustning) Säkerhet först Komatsu SpaceCab inbyggda ROPS/FOPS Kamerasystem för sikt bakåt Säker åtkomst till hytten Enkelt underhåll Åtkomst till filter från marknivå Reverserbar kylfläkt Elektriskt tiltbar hytt KOMTRAX Trådlöst Komatsu övervakningssystem 3G mobilkommunikation Integrerad kommunikationsantenn Förbättrade driftdata och ökad bränslebesparing Ett kostnadsfritt underhållsprogram för Komatsu-kunder 3

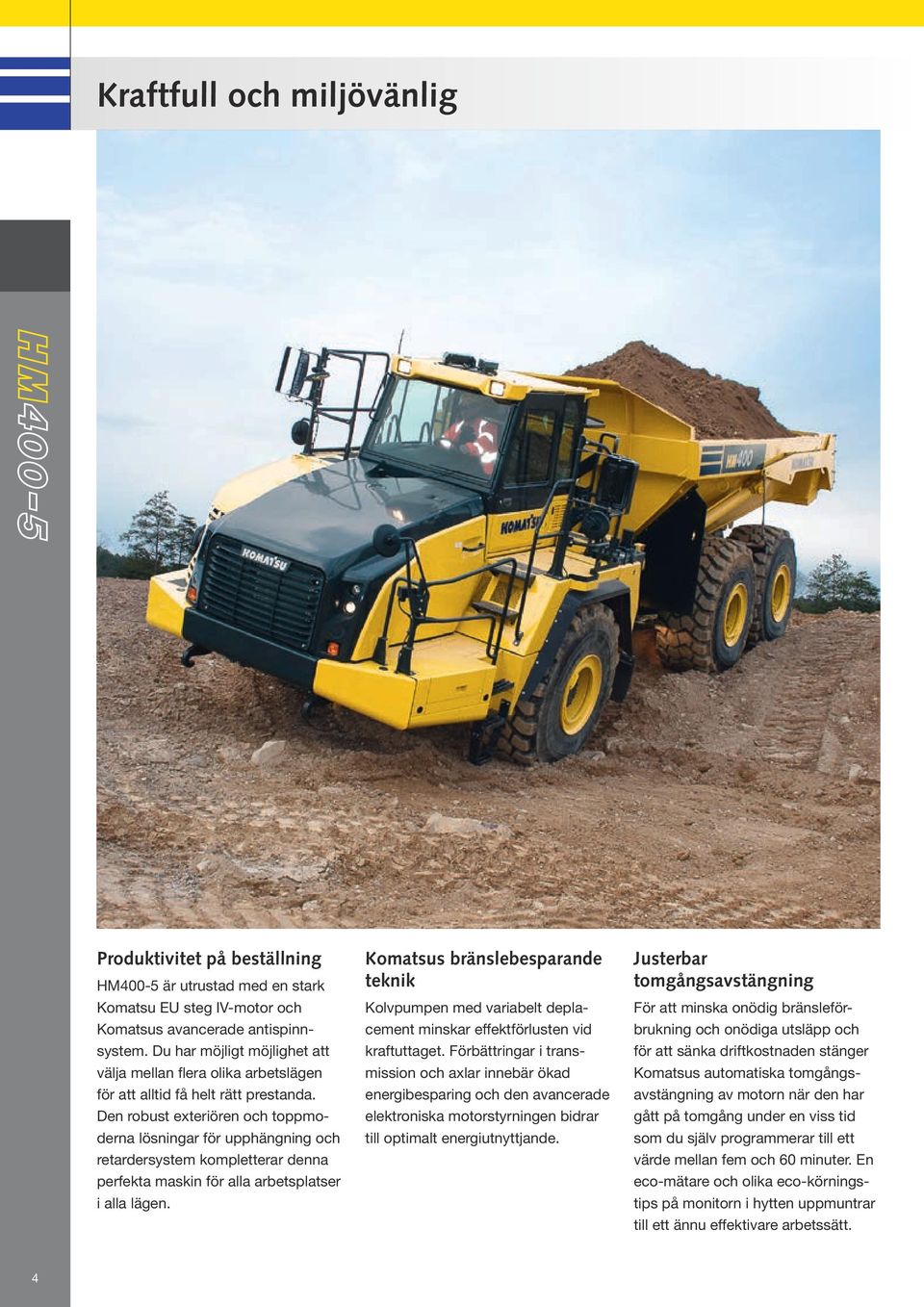

4 Kraftfull och miljövänlig Produktivitet på beställning HM400-5 är utrustad med en stark Komatsu EU steg IV-motor och Komatsus avancerade antispinnsystem. Du har möjligt möjlighet att välja mellan flera olika arbetslägen för att alltid få helt rätt prestanda. Den robust exteriören och toppmoderna lösningar för upphängning och retardersystem kompletterar denna perfekta maskin för alla arbetsplatser i alla lägen. Komatsus bränslebesparande teknik Kolvpumpen med variabelt deplacement minskar effektförlusten vid kraftuttaget. Förbättringar i transmission och axlar innebär ökad energibesparing och den avancerade elektroniska motorstyrningen bidrar till optimalt energiutnyttjande. Justerbar tomgångsavstängning För att minska onödig bränsleförbrukning och onödiga utsläpp och för att sänka driftkostnaden stänger Komatsus automatiska tomgångsavstängning av motorn när den har gått på tomgång under en viss tid som du själv programmerar till ett värde mellan fem och 60 minuter. En eco-mätare och olika eco-körningstips på monitorn i hytten uppmuntrar till ett ännu effektivare arbetssätt. 4

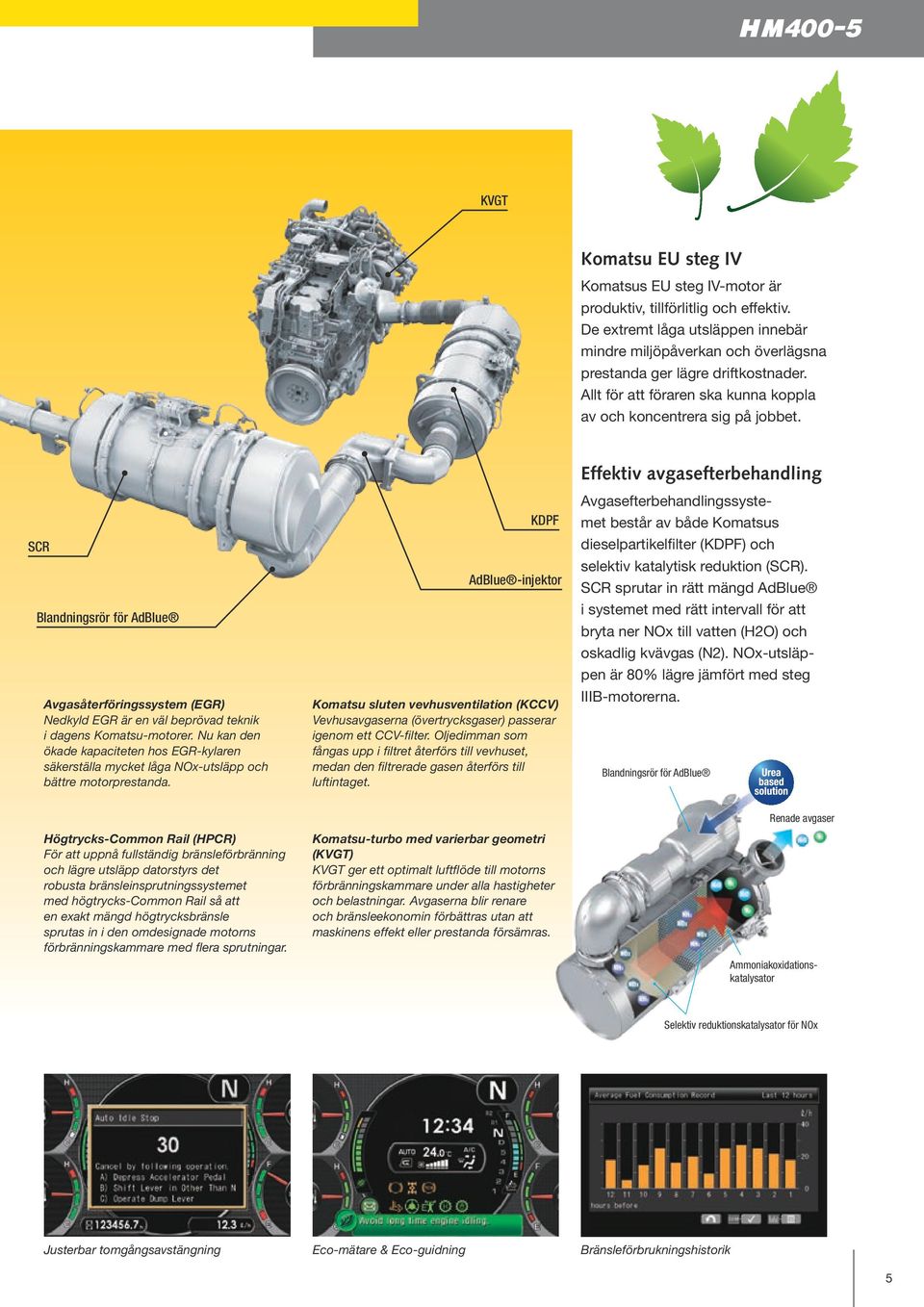

5 HM400-5 KVGT Komatsu EU steg IV Komatsus EU steg IV-motor är produktiv, tillförlitlig och effektiv. De extremt låga utsläppen innebär mindre miljöpåverkan och överlägsna prestanda ger lägre driftkostnader. Allt för att föraren ska kunna koppla av och koncentrera sig på jobbet. SCR Blandningsrör för AdBlue Avgasåterföringssystem (EGR) Nedkyld EGR är en väl beprövad teknik i dagens Komatsu-motorer. Nu kan den ökade kapaciteten hos EGR-kylaren säkerställa mycket låga NOx-utsläpp och bättre motorprestanda. KDPF AdBlue -injektor Komatsu sluten vevhusventilation (KCCV) Vevhusavgaserna (övertrycksgaser) passerar igenom ett CCV-filter. Oljedimman som fångas upp i filtret återförs till vevhuset, medan den filtrerade gasen återförs till luftintaget. Effektiv avgasefterbehandling Avgasefterbehandlingssystemet består av både Komatsus dieselpartikelfilter (KDPF) och selektiv katalytisk reduktion (SCR). SCR sprutar in rätt mängd AdBlue i systemet med rätt intervall för att bryta ner NOx till vatten (H2O) och oskadlig kvävgas (N2). NOx-utsläppen är 80% lägre jämfört med steg IIIB-motorerna. Blandningsrör för AdBlue Högtrycks-Common Rail (HPCR) För att uppnå fullständig bränsleförbränning och lägre utsläpp datorstyrs det robusta bränsleinsprutningssystemet med högtrycks-common Rail så att en exakt mängd högtrycksbränsle sprutas in i den omdesignade motorns förbränningskammare med flera sprutningar. Komatsu-turbo med varierbar geometri (KVGT) KVGT ger ett optimalt luftflöde till motorns förbränningskammare under alla hastigheter och belastningar. Avgaserna blir renare och bränsleekonomin förbättras utan att maskinens effekt eller prestanda försämras. Renade avgaser Ammoniakoxidationskatalysator Selektiv reduktionskatalysator för NOx Justerbar tomgångsavstängning Eco-mätare & Eco-guidning Bränsleförbrukningshistorik 5

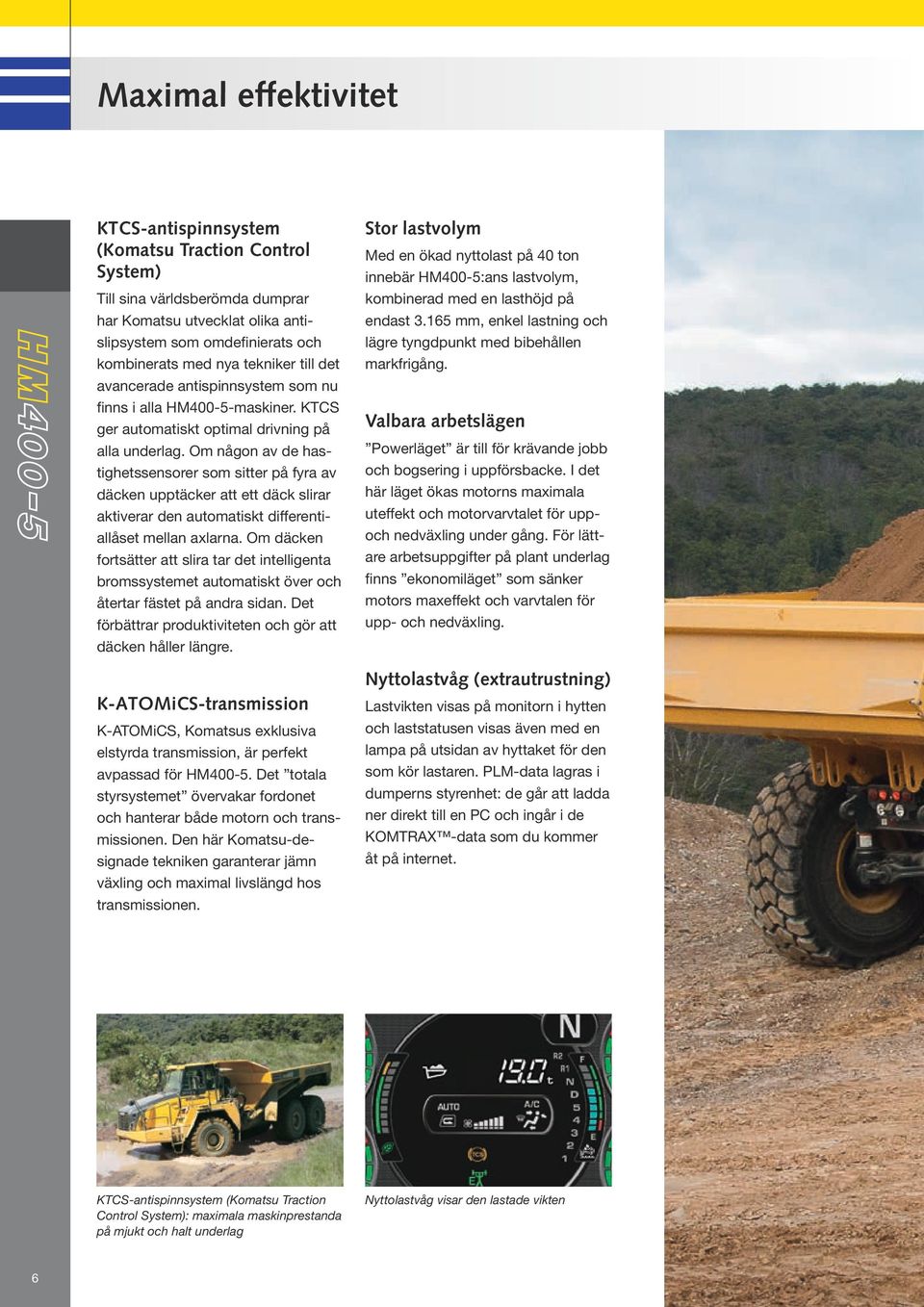

6 Maximal effektivitet KTCS-antispinnsystem (Komatsu Traction Control System) Till sina världsberömda dumprar har Komatsu utvecklat olika antislipsystem som omdefinierats och kombinerats med nya tekniker till det avancerade antispinnsystem som nu finns i alla HM400-5-maskiner. KTCS ger automatiskt optimal drivning på alla underlag. Om någon av de hastighetssensorer som sitter på fyra av däcken upptäcker att ett däck slirar aktiverar den automatiskt differentiallåset mellan axlarna. Om däcken fortsätter att slira tar det intelligenta bromssystemet automatiskt över och återtar fästet på andra sidan. Det förbättrar produktiviteten och gör att däcken håller längre. K-ATOMiCS-transmission K-ATOMiCS, Komatsus exklusiva elstyrda transmission, är perfekt avpassad för HM Det totala styrsystemet övervakar fordonet och hanterar både motorn och transmissionen. Den här Komatsu-designade tekniken garanterar jämn växling och maximal livslängd hos transmissionen. Stor lastvolym Med en ökad nyttolast på 40 ton innebär HM400-5:ans lastvolym, kombinerad med en lasthöjd på endast mm, enkel lastning och lägre tyngdpunkt med bibehållen markfrigång. Valbara arbetslägen Powerläget är till för krävande jobb och bogsering i uppförsbacke. I det här läget ökas motorns maximala uteffekt och motorvarvtalet för uppoch nedväxling under gång. För lättare arbetsuppgifter på plant underlag finns ekonomiläget som sänker motors maxeffekt och varvtalen för uppoch nedväxling. Nyttolastvåg (extrautrustning) Lastvikten visas på monitorn i hytten och laststatusen visas även med en lampa på utsidan av hyttaket för den som kör lastaren. PLM-data lagras i dumperns styrenhet: de går att ladda ner direkt till en PC och ingår i de KOMTRAX -data som du kommer åt på internet. KTCS-antispinnsystem (Komatsu Traction Control System): maximala maskinprestanda på mjukt och halt underlag Nyttolastvåg visar den lastade vikten 6

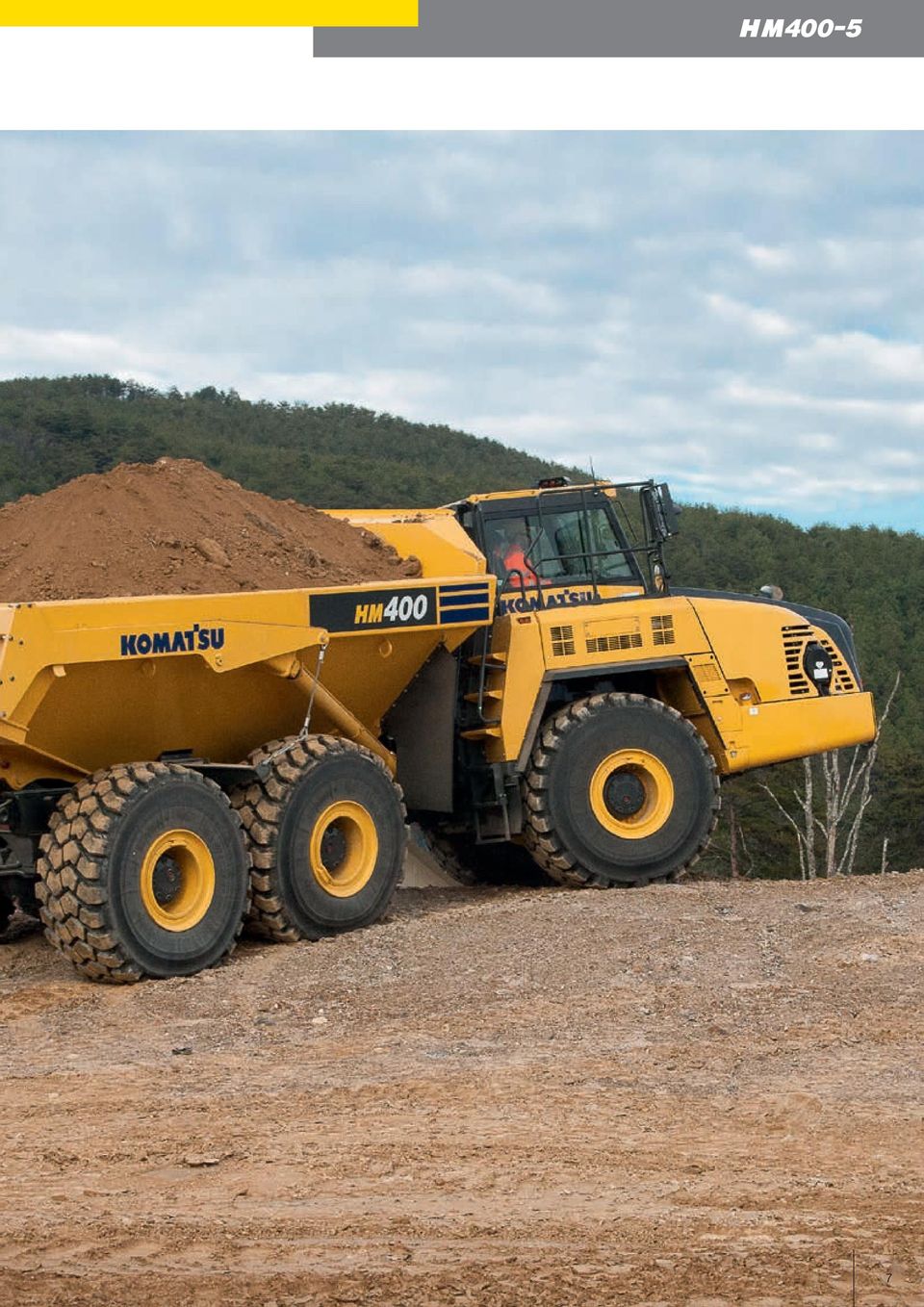

7 HM

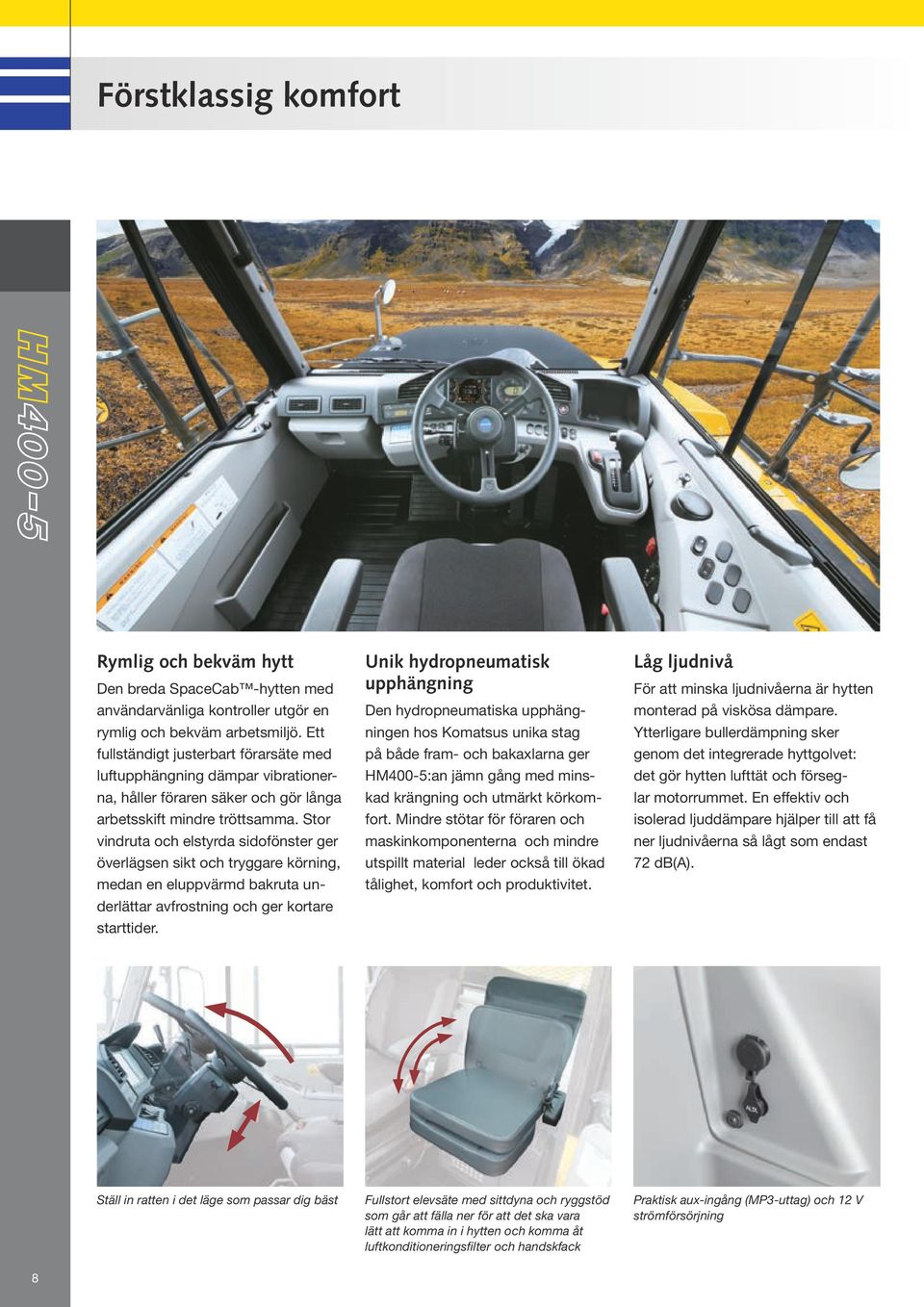

8 Förstklassig komfort Rymlig och bekväm hytt Den breda SpaceCab -hytten med användarvänliga kontroller utgör en rymlig och bekväm arbetsmiljö. Ett fullständigt justerbart förarsäte med luftupphängning dämpar vibrationerna, håller föraren säker och gör långa arbetsskift mindre tröttsamma. Stor vindruta och elstyrda sidofönster ger överlägsen sikt och tryggare körning, medan en eluppvärmd bakruta underlättar avfrostning och ger kortare starttider. Unik hydropneumatisk upphängning Den hydropneumatiska upphängningen hos Komatsus unika stag på både fram- och bakaxlarna ger HM400-5:an jämn gång med minskad krängning och utmärkt körkomfort. Mindre stötar för föraren och maskinkomponenterna och mindre utspillt material leder också till ökad tålighet, komfort och produktivitet. Låg ljudnivå För att minska ljudnivåerna är hytten monterad på viskösa dämpare. Ytterligare bullerdämpning sker genom det integrerade hyttgolvet: det gör hytten lufttät och förseglar motorrummet. En effektiv och isolerad ljuddämpare hjälper till att få ner ljudnivåerna så lågt som endast 72 db(a). Ställ in ratten i det läge som passar dig bäst Fullstort elevsäte med sittdyna och ryggstöd som går att fälla ner för att det ska vara lätt att komma in i hytten och komma åt luftkonditioneringsfilter och handskfack Praktisk aux-ingång (MP3-uttag) och 12 V strömförsörjning 8

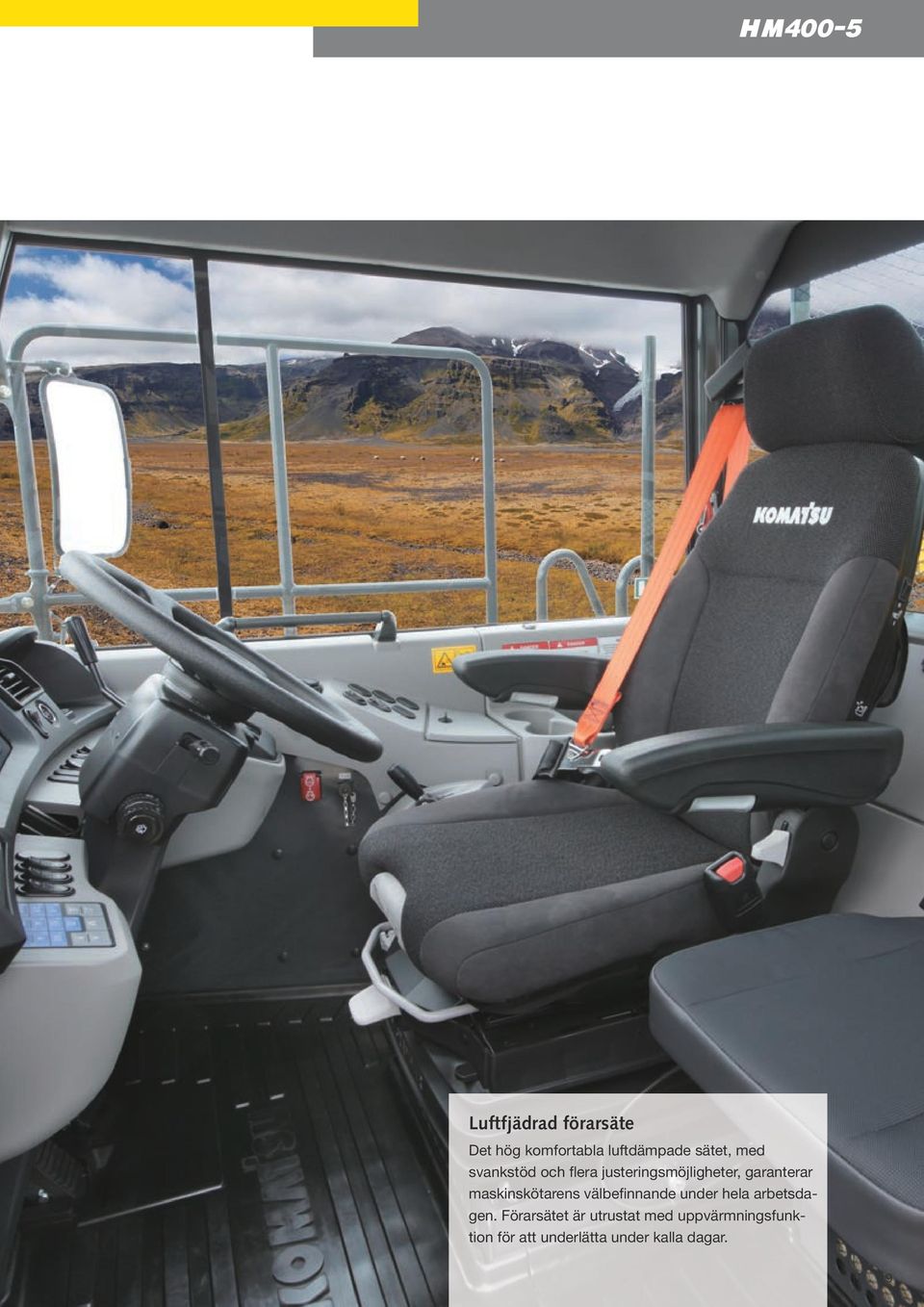

9 HM400-5 Luftfjädrad förarsäte Det hög komfortabla luftdämpade sätet, med svankstöd och flera justeringsmöjligheter, garanterar maskinskötarens välbefinnande under hela arbetsdagen. Förarsätet är utrustat med uppvärmningsfunktion för att underlätta under kalla dagar. 9

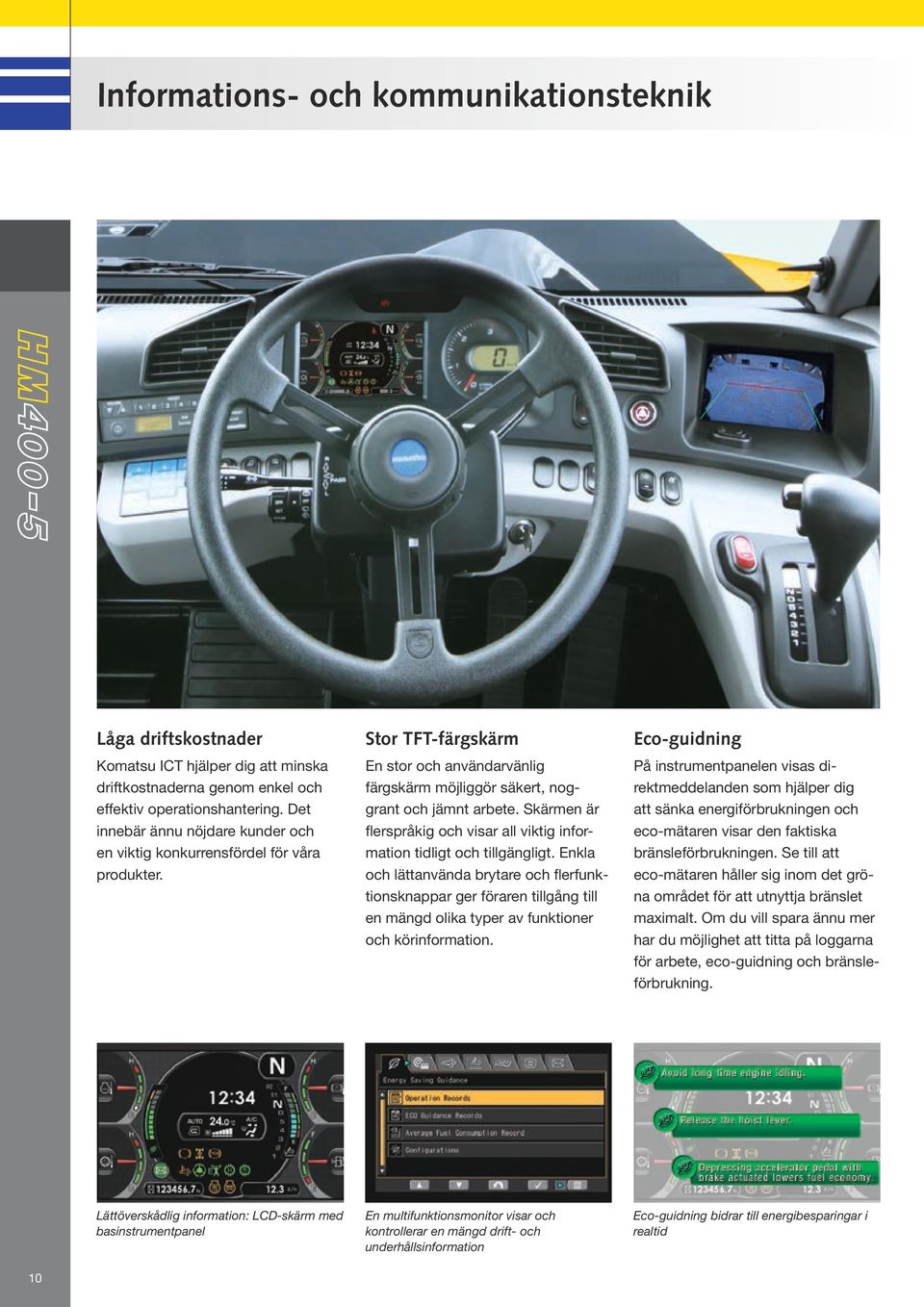

10 Informations- och kommunikationsteknik Låga driftskostnader Komatsu ICT hjälper dig att minska driftkostnaderna genom enkel och effektiv operationshantering. Det innebär ännu nöjdare kunder och en viktig konkurrensfördel för våra produkter. Stor TFT-färgskärm En stor och användarvänlig färgskärm möjliggör säkert, noggrant och jämnt arbete. Skärmen är flerspråkig och visar all viktig information tidligt och tillgängligt. Enkla och lättanvända brytare och flerfunktionsknappar ger föraren tillgång till en mängd olika typer av funktioner och körinformation. Eco-guidning På instrumentpanelen visas direktmeddelanden som hjälper dig att sänka energiförbrukningen och eco-mätaren visar den faktiska bränsleförbrukningen. Se till att eco-mätaren håller sig inom det gröna området för att utnyttja bränslet maximalt. Om du vill spara ännu mer har du möjlighet att titta på loggarna för arbete, eco-guidning och bränsleförbrukning. Lättöverskådlig information: LCD-skärm med basinstrumentpanel En multifunktionsmonitor visar och kontrollerar en mängd drift- och underhållsinformation Eco-guidning bidrar till energibesparingar i realtid 10

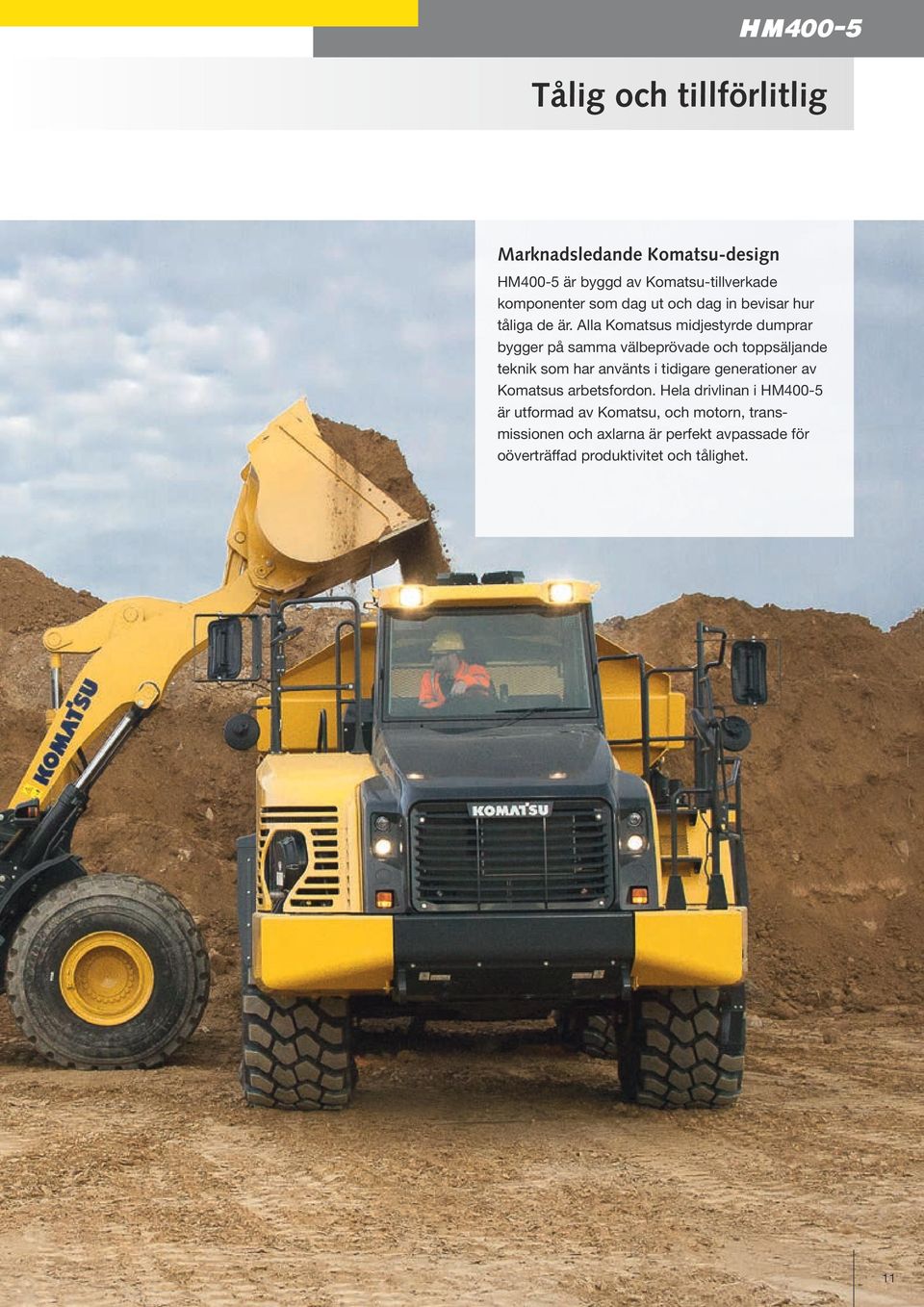

11 HM400-5 Tålig och tillförlitlig Marknadsledande Komatsu-design HM400-5 är byggd av Komatsu-tillverkade komponenter som dag ut och dag in bevisar hur tåliga de är. Alla Komatsus midjestyrde dumprar bygger på samma välbeprövade och toppsäljande teknik som har använts i tidigare generationer av Komatsus arbetsfordon. Hela drivlinan i HM400-5 är utformad av Komatsu, och motorn, transmissionen och axlarna är perfekt avpassade för oöverträffad produktivitet och tålighet. 11

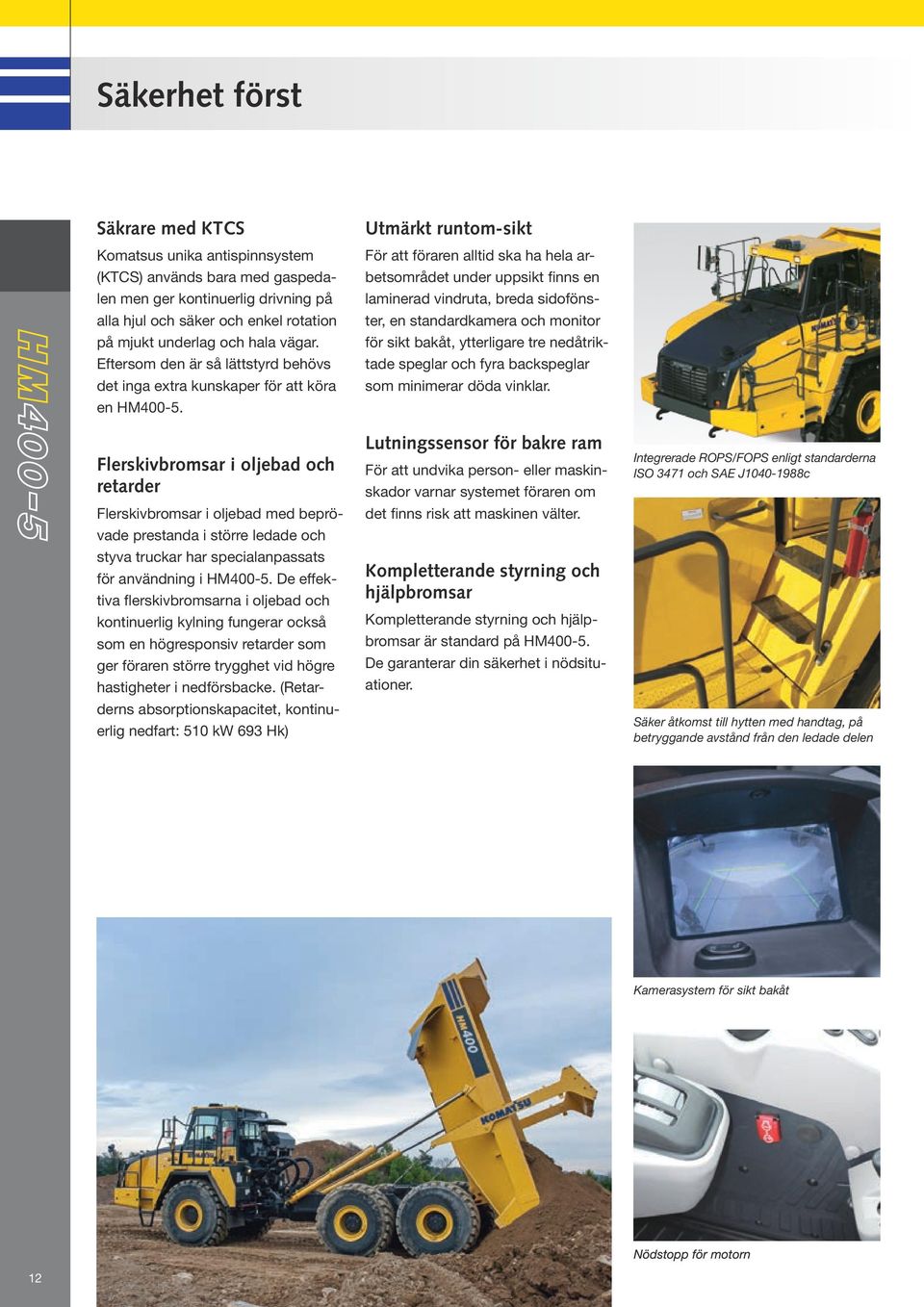

12 Säkerhet först Säkrare med KTCS Komatsus unika antispinnsystem (KTCS) används bara med gaspedalen men ger kontinuerlig drivning på alla hjul och säker och enkel rotation på mjukt underlag och hala vägar. Eftersom den är så lättstyrd behövs det inga extra kunskaper för att köra en HM Flerskivbromsar i oljebad och retarder Flerskivbromsar i oljebad med beprövade prestanda i större ledade och styva truckar har specialanpassats för användning i HM De effektiva flerskivbromsarna i oljebad och kontinuerlig kylning fungerar också som en högresponsiv retarder som ger föraren större trygghet vid högre hastigheter i nedförsbacke. (Retarderns absorptionskapacitet, kontinuerlig nedfart: 510 kw 693 Hk) Utmärkt runtom-sikt För att föraren alltid ska ha hela arbetsområdet under uppsikt finns en laminerad vindruta, breda sidofönster, en standardkamera och monitor för sikt bakåt, ytterligare tre nedåtriktade speglar och fyra backspeglar som minimerar döda vinklar. Lutningssensor för bakre ram För att undvika person- eller maskinskador varnar systemet föraren om det finns risk att maskinen välter. Kompletterande styrning och hjälpbromsar Kompletterande styrning och hjälpbromsar är standard på HM De garanterar din säkerhet i nödsituationer. Integrerade ROPS/FOPS enligt standarderna ISO 3471 och SAE J c Säker åtkomst till hytten med handtag, på betryggande avstånd från den ledade delen Kamerasystem för sikt bakåt Nödstopp för motorn 12

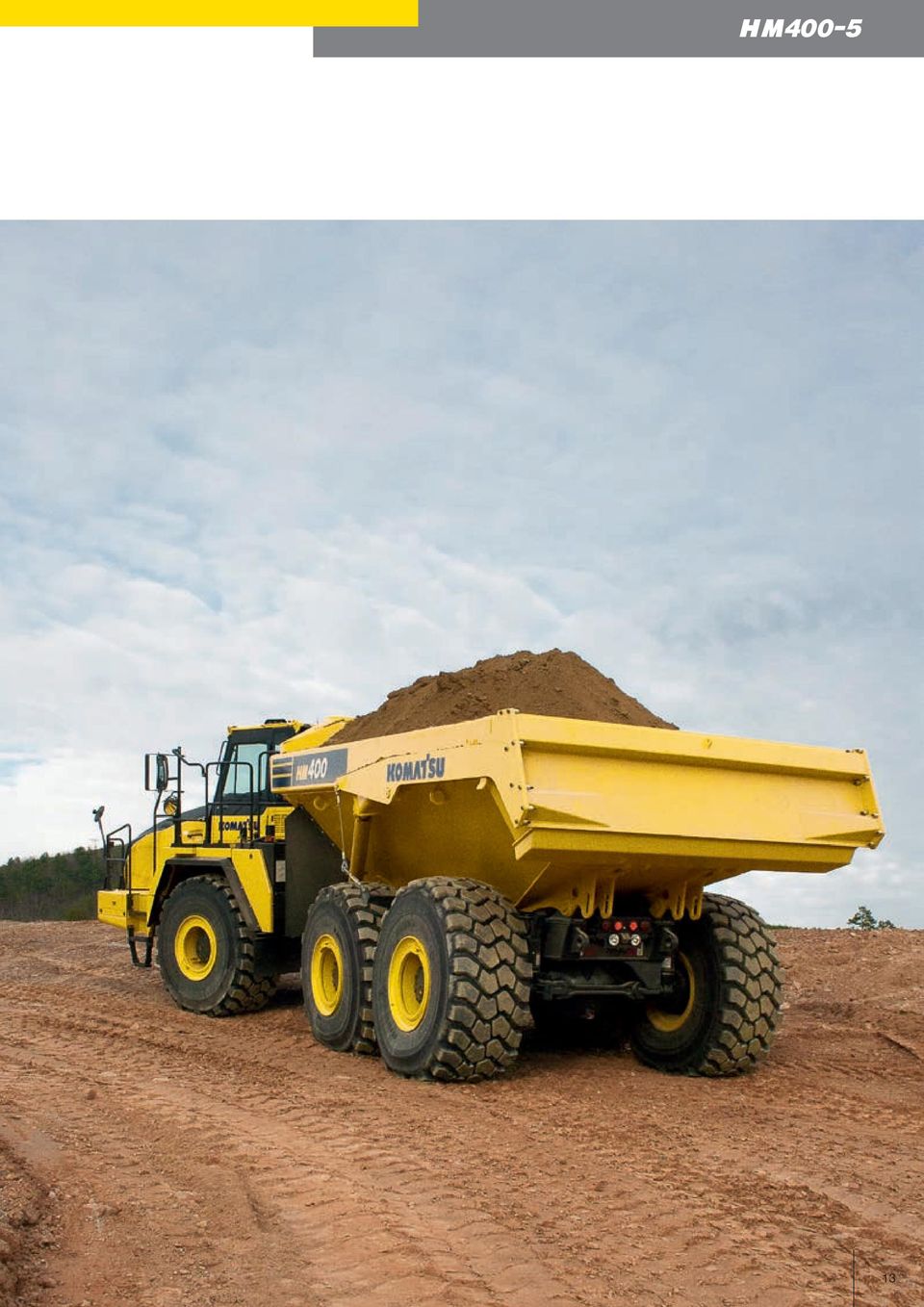

13 HM

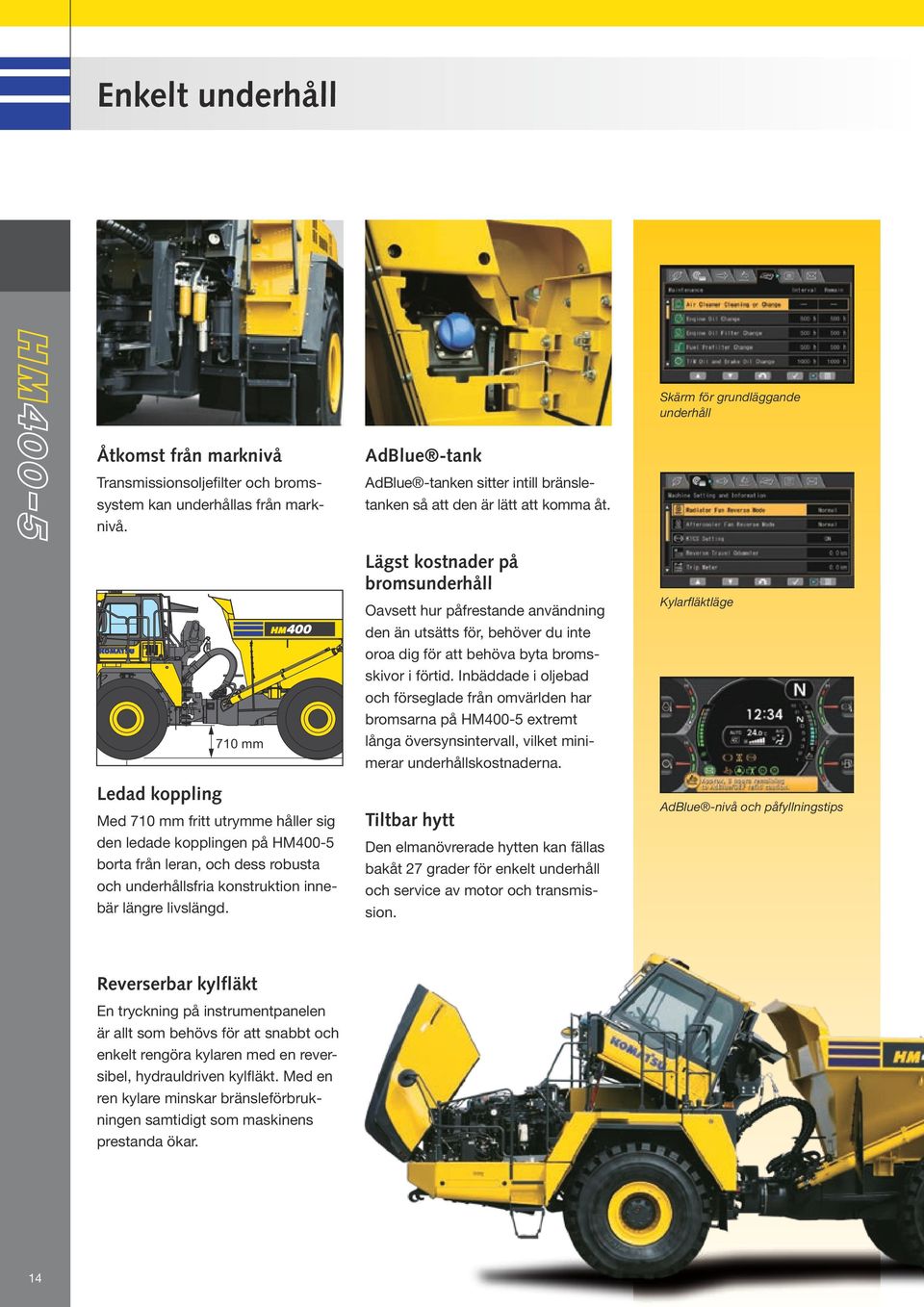

14 Enkelt underhåll Skärm för grundläggande underhåll Åtkomst från marknivå Transmissionsoljefilter och bromssystem kan underhållas från marknivå. 710 mm Ledad koppling Med 710 mm fritt utrymme håller sig den ledade kopplingen på HM400-5 borta från leran, och dess robusta och underhållsfria konstruktion innebär längre livslängd. AdBlue -tank AdBlue -tanken sitter intill bränsletanken så att den är lätt att komma åt. Lägst kostnader på bromsunderhåll Oavsett hur påfrestande användning den än utsätts för, behöver du inte oroa dig för att behöva byta bromsskivor i förtid. Inbäddade i oljebad och förseglade från omvärlden har bromsarna på HM400-5 extremt långa översynsintervall, vilket minimerar underhållskostnaderna. Tiltbar hytt Den elmanövrerade hytten kan fällas bakåt 27 grader för enkelt underhåll och service av motor och transmission. Kylarfläktläge AdBlue -nivå och påfyllningstips Reverserbar kylfläkt En tryckning på instrumentpanelen är allt som behövs för att snabbt och enkelt rengöra kylaren med en reversibel, hydrauldriven kylfläkt. Med en ren kylare minskar bränsleförbrukningen samtidigt som maskinens prestanda ökar. 14

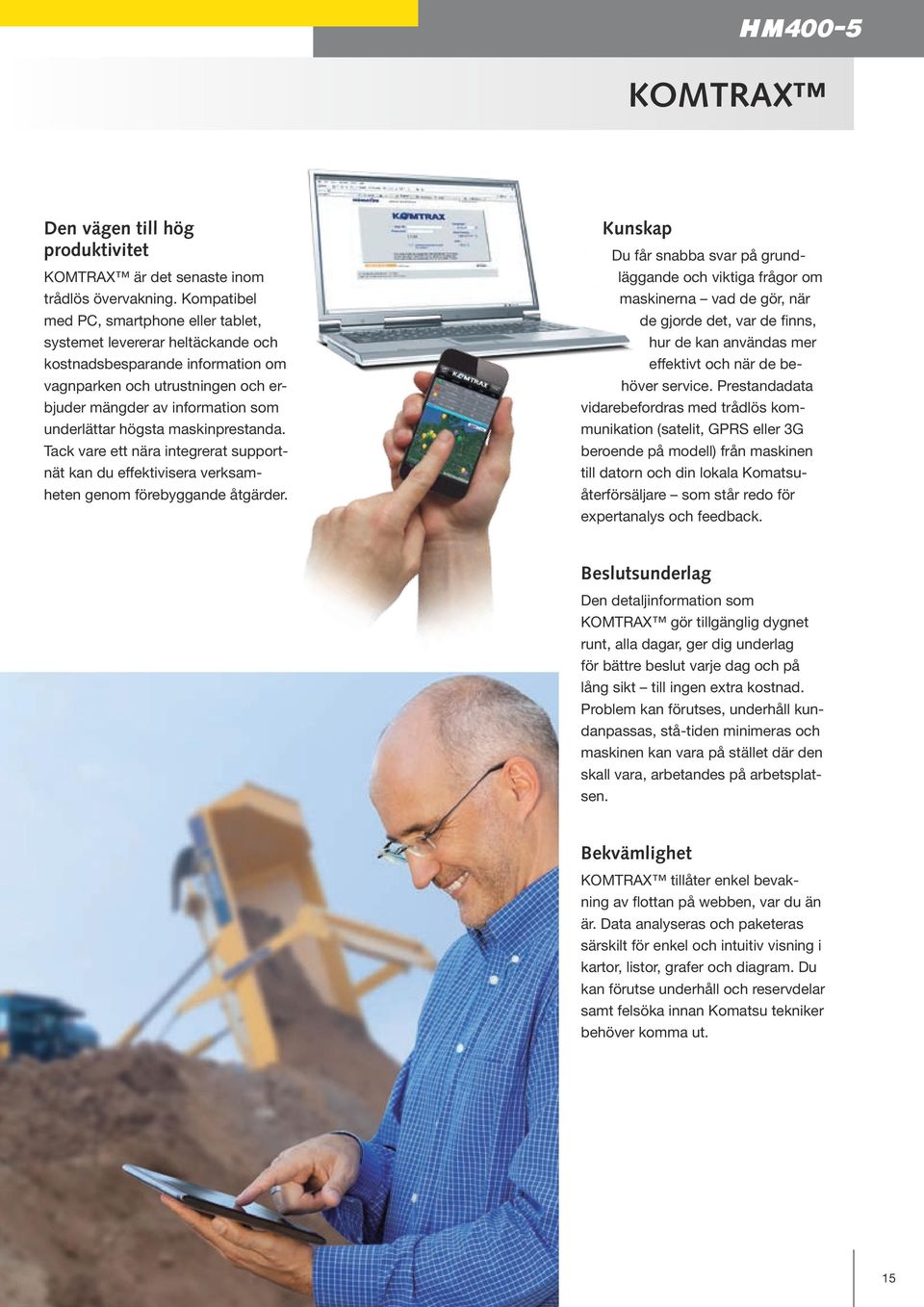

15 HM400-5 KOMTRAX Den vägen till hög produktivitet KOMTRAX är det senaste inom trådlös övervakning. Kompatibel med PC, smartphone eller tablet, systemet levererar heltäckande och kostnadsbesparande information om vagnparken och utrustningen och erbjuder mängder av information som underlättar högsta maskinprestanda. Tack vare ett nära integrerat supportnät kan du effektivisera verksamheten genom förebyggande åtgärder. Kunskap Du får snabba svar på grundläggande och viktiga frågor om maskinerna vad de gör, när de gjorde det, var de finns, hur de kan användas mer effektivt och när de behöver service. Prestandadata vidarebefordras med trådlös kommunikation (satelit, GPRS eller 3G beroende på modell) från maskinen till datorn och din lokala Komatsuåterförsäljare som står redo för expertanalys och feedback. Beslutsunderlag Den detaljinformation som KOMTRAX gör tillgänglig dygnet runt, alla dagar, ger dig underlag för bättre beslut varje dag och på lång sikt till ingen extra kostnad. Problem kan förutses, underhåll kundanpassas, stå-tiden minimeras och maskinen kan vara på stället där den skall vara, arbetandes på arbetsplatsen. Bekvämlighet KOMTRAX tillåter enkel bevakning av flottan på webben, var du än är. Data analyseras och paketeras särskilt för enkel och intuitiv visning i kartor, listor, grafer och diagram. Du kan förutse underhåll och reservdelar samt felsöka innan Komatsu tekniker behöver komma ut. 15

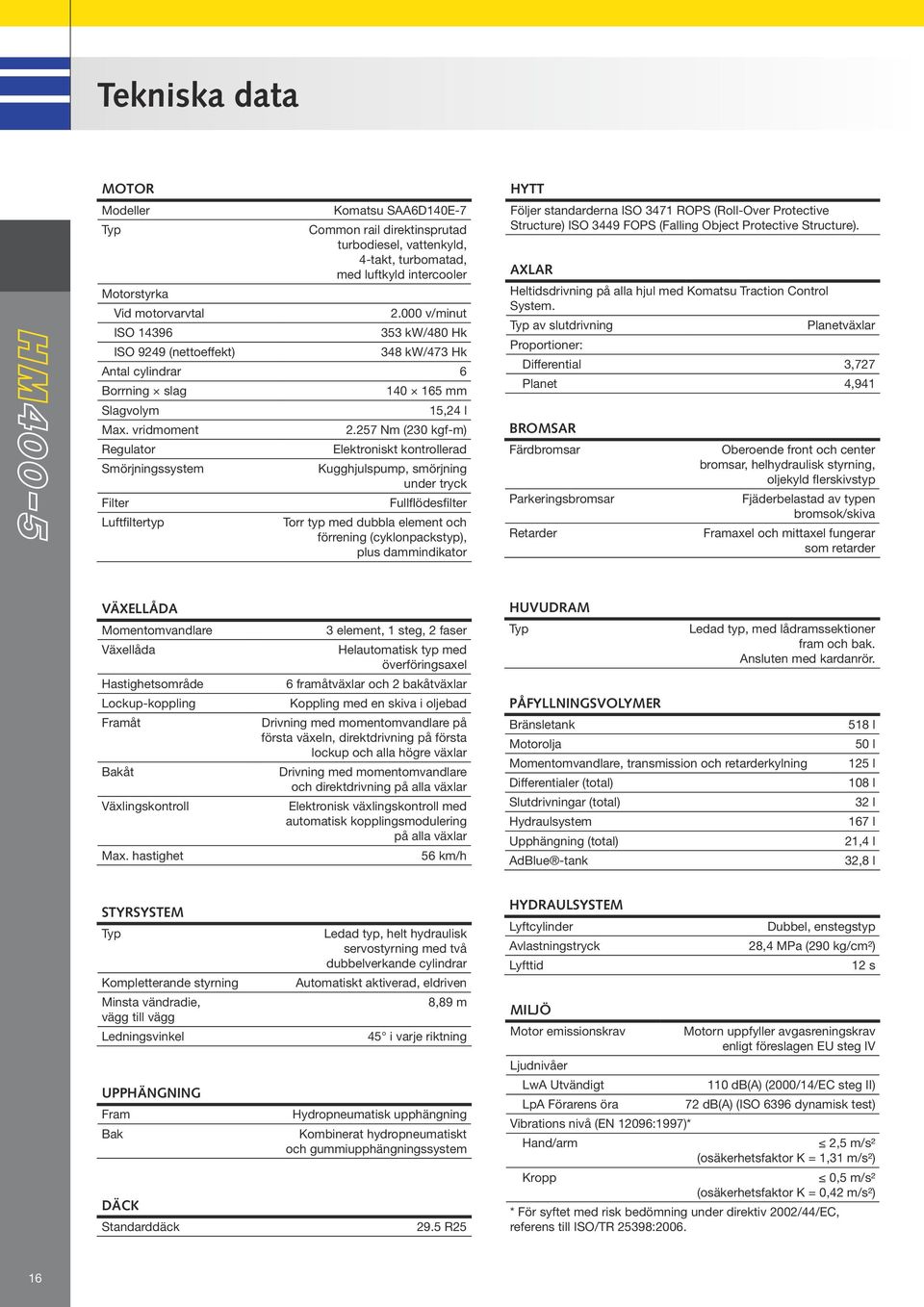

16 Tekniska data MOTOR Modeller Typ Motorstyrka Vid motorvarvtal ISO ISO 9249 (nettoeffekt) Komatsu SAA6D140E-7 Common rail direktinsprutad turbodiesel, vattenkyld, 4-takt, turbomatad, med luftkyld intercooler v/minut 353 kw/480 Hk 348 kw/473 Hk Antal cylindrar 6 Borrning slag Slagvolym Max. vridmoment Regulator Smörjningssystem Filter Luftfiltertyp mm 15,24 l Nm (230 kgf-m) Elektroniskt kontrollerad Kugghjulspump, smörjning under tryck Fullflödesfilter Torr typ med dubbla element och förrening (cyklonpackstyp), plus dammindikator HYTT Följer standarderna ISO 3471 ROPS (Roll-Over Protective Structure) ISO 3449 FOPS (Falling Object Protective Structure). AXLAR Heltidsdrivning på alla hjul med Komatsu Traction Control System. Typ av slutdrivning Planetväxlar Proportioner: Differential 3,727 Planet 4,941 BROMSAR Färdbromsar Parkeringsbromsar Retarder Oberoende front och center bromsar, helhydraulisk styrning, oljekyld flerskivstyp Fjäderbelastad av typen bromsok/skiva Framaxel och mittaxel fungerar som retarder VÄXELLÅDA Momentomvandlare Växellåda Hastighetsområde Lockup-koppling Framåt Bakåt Växlingskontroll Max. hastighet 3 element, 1 steg, 2 faser Helautomatisk typ med överföringsaxel 6 framåtväxlar och 2 bakåtväxlar Koppling med en skiva i oljebad Drivning med momentomvandlare på första växeln, direktdrivning på första lockup och alla högre växlar Drivning med momentomvandlare och direktdrivning på alla växlar Elektronisk växlingskontroll med automatisk kopplingsmodulering på alla växlar 56 km/h HUVUDRAM Typ Ledad typ, med lådramssektioner fram och bak. Ansluten med kardanrör. PÅFYLLNINGSVOLYMER Bränsletank Motorolja Momentomvandlare, transmission och retarderkylning Differentialer (total) Slutdrivningar (total) Hydraulsystem Upphängning (total) AdBlue -tank 518 l 50 l 125 l 108 l 32 l 167 l 21,4 l 32,8 l STYRSYSTEM Typ Kompletterande styrning Minsta vändradie, vägg till vägg Ledningsvinkel UPPHÄNGNING Fram Bak DÄCK Standarddäck Ledad typ, helt hydraulisk servostyrning med två dubbelverkande cylindrar Automatiskt aktiverad, eldriven 8,89 m 45 i varje riktning Hydropneumatisk upphängning Kombinerat hydropneumatiskt och gummiupphängningssystem 29.5 R25 HYDRAULSYSTEM Lyftcylinder Avlastningstryck Lyfttid MILJÖ Motor emissionskrav Dubbel, enstegstyp 28,4 MPa (290 kg/cm²) 12 s Motorn uppfyller avgasreningskrav enligt föreslagen EU steg IV Ljudnivåer LwA Utvändigt 110 db(a) (2000/14/EC steg II) LpA Förarens öra 72 db(a) (ISO 6396 dynamisk test) Vibrations nivå (EN 12096:1997)* Hand/arm 2,5 m/s² (osäkerhetsfaktor K = 1,31 m/s²) Kropp 0,5 m/s² (osäkerhetsfaktor K = 0,42 m/s²) * För syftet med risk bedömning under direktiv 2002/44/EC, referens till ISO/TR 25398:

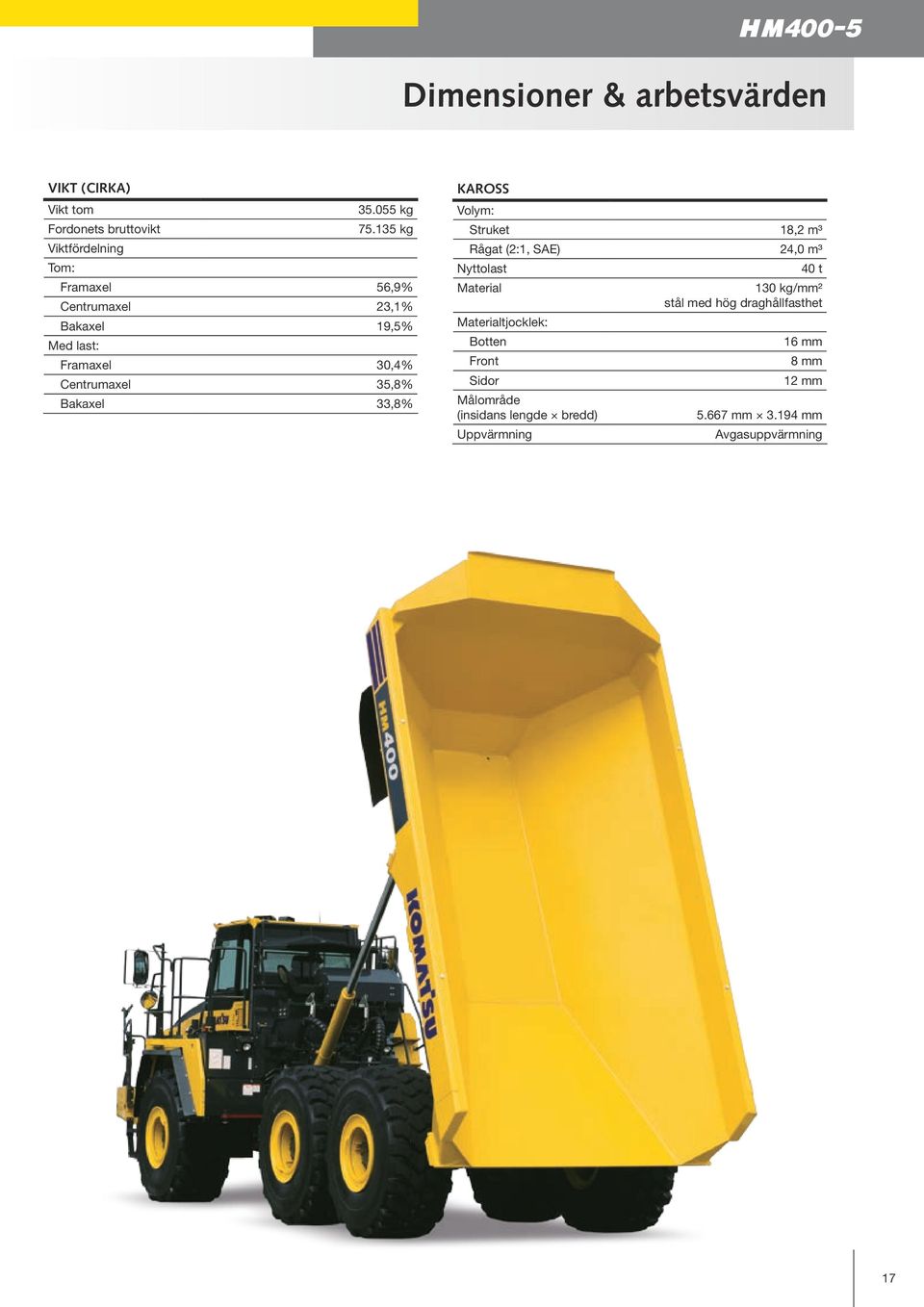

17 HM400-5 Dimensioner & arbetsvärden VIKT (CIRKA) Vikt tom kg Fordonets bruttovikt kg Viktfördelning Tom: Framaxel 56,9% Centrumaxel 23,1% Bakaxel 19,5% Med last: Framaxel 30,4% Centrumaxel 35,8% Bakaxel 33,8% KAROSS Volym: Struket 18,2 m³ Rågat (2:1, SAE) 24,0 m³ Nyttolast 40 t Material 130 kg/mm² stål med hög draghållfasthet Materialtjocklek: Botten 16 mm Front 8 mm Sidor 12 mm Målområde (insidans lengde bredd) mm mm Uppvärmning Avgasuppvärmning 17

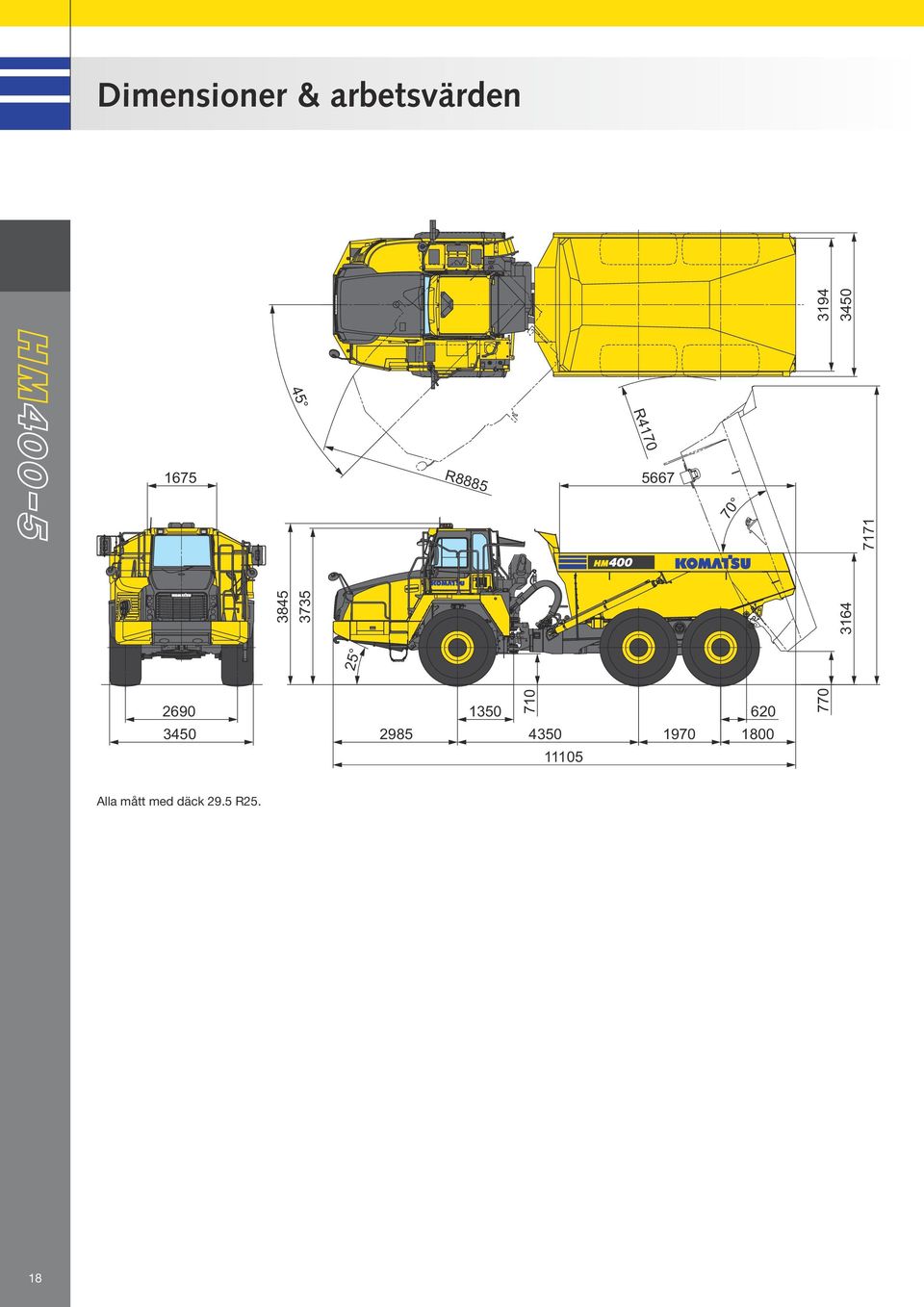

18 Dimensioner & arbetsvärden R R Alla mått med däck 29.5 R25. 18

19 HM400-5 KÖRPRESTANDA BROMSPRESTANDA DRAGKRAFT x10 3 kg F1 F2 F3 F4 F5 F6 BRUTTOVIKT x10 3 kg x10 3 kg TOM LASTAD TOM LASTAD TOTALT MOTSTÅND (LUTNING + VÄG) (%) LUTNINGSAVSTÅND: KONTINUERLIG NEDFART BRUTTOVIKT F1 F2 F3 F TOTALT MOTSTÅND (LUTNING + VÄG) (%) 1 F5 F KÖRHASTIGHET km/h km/h KÖRHASTIGHET 19

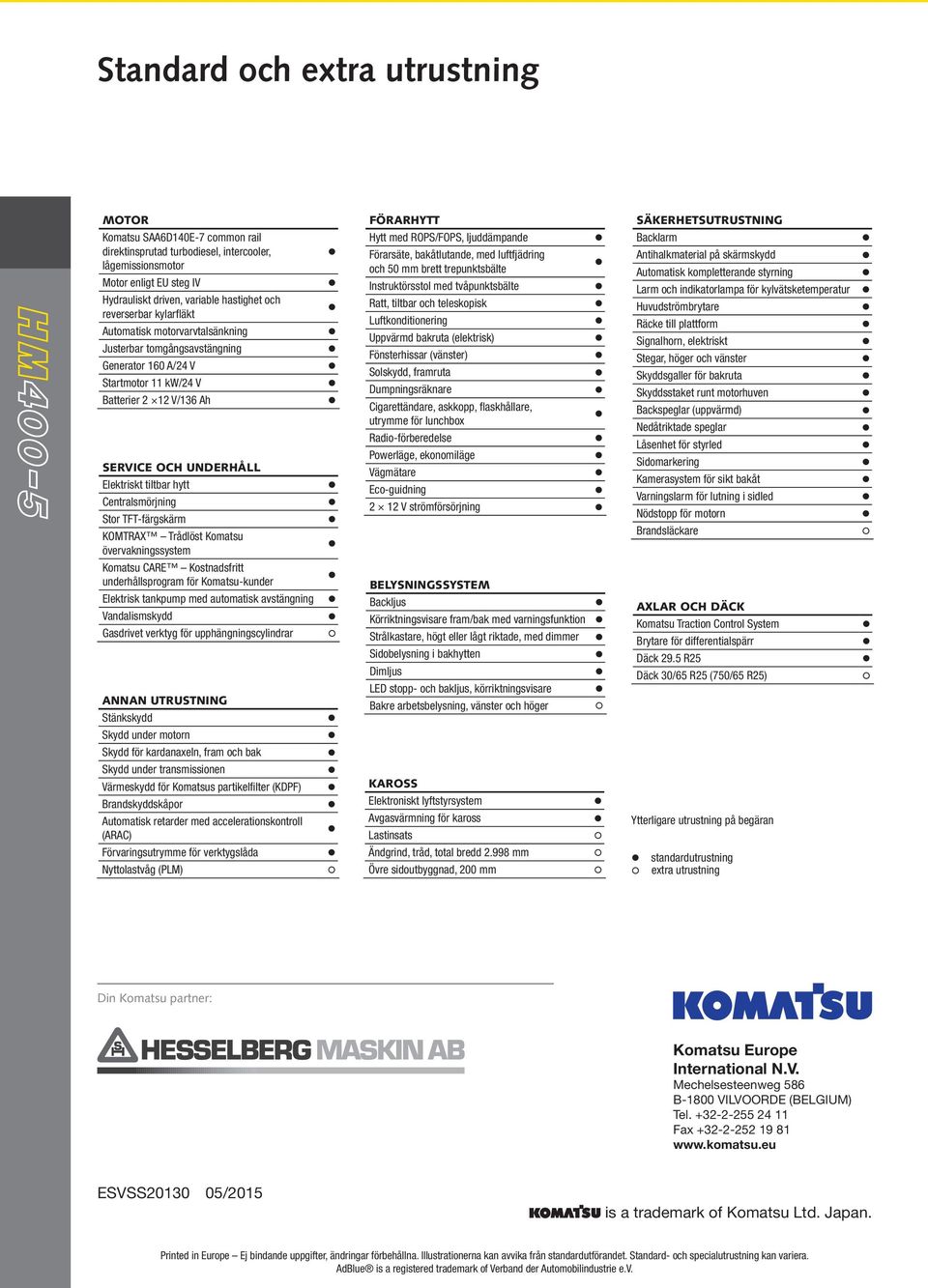

20 Standard och extra utrustning MOTOR Komatsu SAA6D140E-7 common rail direktinsprutad turbodiesel, intercooler, lågemissionsmotor Motor enligt EU steg IV Hydrauliskt driven, variable hastighet och reverserbar kylarfläkt Automatisk motorvarvtalsänkning Justerbar tomgångsavstängning Generator 160 A/24 V Startmotor 11 kw/24 V Batterier 2 12 V/136 Ah SERVICE OCH UNDERHÅLL Elektriskt tiltbar hytt Centralsmörjning Stor TFT-färgskärm KOMTRAX Trådlöst Komatsu övervakningssystem Komatsu CARE Kostnadsfritt underhållsprogram för Komatsu-kunder Elektrisk tankpump med automatisk avstängning Vandalismskydd Gasdrivet verktyg för upphängningscylindrar ANNAN UTRUSTNING Stänkskydd Skydd under motorn Skydd för kardanaxeln, fram och bak Skydd under transmissionen Värmeskydd för Komatsus partikelfilter (KDPF) Brandskyddskåpor Automatisk retarder med accelerationskontroll (ARAC) Förvaringsutrymme för verktygslåda Nyttolastvåg (PLM) FÖRARHYTT Hytt med ROPS/FOPS, ljuddämpande SÄKERHETSUTRUSTNING Backlarm Förarsäte, bakåtlutande, med luftfjädring Antihalkmaterial på skärmskydd och 50 mm brett trepunktsbälte Automatisk kompletterande styrning Instruktörsstol med tvåpunktsbälte Larm och indikatorlampa för kylvätsketemperatur Ratt, tiltbar och teleskopisk Huvudströmbrytare Luftkonditionering Räcke till plattform Uppvärmd bakruta (elektrisk) Signalhorn, elektriskt Fönsterhissar (vänster) Stegar, höger och vänster Solskydd, framruta Skyddsgaller för bakruta Dumpningsräknare Skyddsstaket runt motorhuven Cigarettändare, askkopp, flaskhållare, Backspeglar (uppvärmd) utrymme för lunchbox Nedåtriktade speglar Radio-förberedelse Låsenhet för styrled Powerläge, ekonomiläge Sidomarkering Vägmätare Kamerasystem för sikt bakåt Eco-guidning Varningslarm för lutning i sidled 2 12 V strömförsörjning Nödstopp för motorn Brandsläckare BELYSNINGSSYSTEM Backljus Körriktningsvisare fram/bak med varningsfunktion Strålkastare, högt eller lågt riktade, med dimmer Sidobelysning i bakhytten Dimljus LED stopp- och bakljus, körriktningsvisare Bakre arbetsbelysning, vänster och höger KAROSS Elektroniskt lyftstyrsystem Avgasvärmning för kaross Lastinsats Ändgrind, tråd, total bredd mm Övre sidoutbyggnad, 200 mm AXLAR OCH DÄCK Komatsu Traction Control System Brytare för differentialspärr Däck 29.5 R25 Däck 30/65 R25 (750/65 R25) Ytterligare utrustning på begäran standardutrustning extra utrustning Din Komatsu partner: Komatsu Europe International N.V. Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax ESVSS /2015 is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera. AdBlue is a registered trademark of Verband der Automobilindustrie e.v.
