MOTORSTYRKA 266 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 4,5-6,3 m³ WA500-6 HJULLASTARE WA500-6

Transkript

1 WA500-6 MOTORSTYRKA 266 kw / v/minut TJÄNSTEVIKT kg SKOPVOLYM 4,5-6,3 m³ WA 500 HJULLASTARE WA500-6

2 WA500-6 H JULLASTARE EN ÖVERSIKT Hjullastaren WA500-6 är det perfekta valet för tunga arbeten. Med den nya högprestandamotorn som har högst vridmoment i sin klass och avancerad drivlineteknologi utvecklad av Komatsu, överträffar WA500-6 rådande industristandard för denna typ av hjullastare. Oavsett användning så klarar WA500-6 jobbet - tack vare dess överlägsna dragkraft och lastavkänningssystem med stängt centrum (CLSS). Dessutom har den nya hytten SpaceCab oslagbar förarkomfort och utmärkt översikt över skopan och hjulen. Pålitlighet, enkel service, ekonomi och säkerhet WA500-6 lyfter ribban på alla områden. Hög produktivitet Exceptionell förarkomfort SpaceCab förarhytt med två dörrar Optimal runtomsikt Automatisk transmission med lägesväljare och variabla växlingspunkter Elektroniska spakar med kort slag Stort armstöd och justerbar konsol Fjärrmanövrerad kick-out för bom och skopa Luftkonditionering och CD-radio Fullt justerbar rattstång Luftfjädrad, uppvärmd, bekväm förarstol Momentomvandlare med hög kapacitet Stor skopkapacitet CLSS-hydraulik med pumpar med variabel slaglängd Mycket stor tömningshöjd och -räckvidd Förinställning av motorvarvtal med automatisk varvtalssänkning Lång hjulbas Lock-up för momentomvandlaren från 2:a till 4:e växeln (tillval) Mångsidig och flexibel Omfattande utbud av utrustning för de mest skiftande användningsområden 2

3 HJULLASTARE WA500-6 MOTORSTYRKA 266 kw / v/minut Enkelt underhåll Equipment Management and Monitoring System (EMMS) Central placering av olje- och bränslefi lter Stora måsvingeluckor för enkel åtkomst runtom från marken Fläkt som kan reverseras från förarhytten Utsvängbar kylargrill och fl äkt Central smörjanläggning Komtrax Komatsu spårningssystem TJÄNSTEVIKT kg SKOPVOLYM 4,5-6,3 m³ Lång livslängd och hög tillförlitlighet Originalkomponenter från Komatsu av hög kvalitet Robust vridstyvt chassi Helhydrauliskt tvåkrets bromssystem Förstärkta axlar med hög kylkapacitet Täta DT-kabelförbindningar Komatsu SAA6D140E-5 motor med Common Rail-insprutning med högt tryck ger hög effekt med bibehållen bränsleekonomi. Motorn lever upp till EU steg IIIA och EPA steg III. 3

4 WA500-6 H JULLASTARE NYA MOTORSERIEN ECOT3 Den nya motorn i WA500-6, Komatsu SAA6D140E-5, har högre vridmoment, bättre prestanda vid låga varvtal, utmärkt gasrespons och avancerad elektronik. Resultatet är oslagbar produktivitet och lägsta möjliga bränsleförbrukning. Motorn utvecklar 266 kw (362 Hk) vid bara v/minut, och ger Nm i vridmoment vid bara v/minut. Den är utvecklad av och tillverkas av Komatsu med senaste teknik och högsta kvalitet (inklusive de elektroniska komponenterna). Detta garanterar högsta pålitlighet och hållbarhet oavsett vilken utmaning maskinen ställs inför. Kraftigt HPCR-system (Common Rail bränsleinsprutning med högt tryck) En högtryckspump pumpar in bränsle i en ackumulatorkammare, eller Common Rail. En elektronisk kontrollenhet (ECU) optimerar sedan insprutningen av bränsle från ackumulatorkammaren in i motorns cylindrar. Detta förbättrar motoreffekten och bränsleeffektiviteten, samt minskar utsläppen och bullernivåerna. Kraftigt kylt EGR-system (avgasåterföringssystem) Nm kw Nedkylda avgaser som återförs till cylindrarna förhindrar att kväve och syre förenas under förbränningen. Detta minskar utsläppen av kväveoxider, minskar den termiska påkänningen och förbättrar bränsleeffektiviteten. Laddluftkylning Genom att kyla den komprimerade luften från turboaggregatet till cylindrarna optimeras förbränningen. Utsläppen minskas och motoreffekten ökas. Insprutare ECU (elektronisk kontrollenhet) Common rail Nytt förbränningssystem Vårt nya förbränningssystem optimerar förbränningstidpunkten och antändningen. Tack vare omfattande datorsimuleringar och analyser så reducerar de specialkonstruerade förbränningskamrarna utsläppen av kväveoxider och partiklar, samt minskar bränsleförbrukningen och bullernivåerna. Tillförselpump Nytt förbränningsrum Elektroniskt styrsystem Komatsus elektroniska styrsystem övervakar maskinens prestanda. Det optimerar också utsläppsnivåerna, bränsleeffektiviteten och bullernivåerna, även under extrema förhållanden. Laddluftkylare 4

5 HJULLASTARE WA500-6 HÖG PRODUKTIVITET Avancerad drivlinekonstruktion Den nyutvecklade drivlinan har en momentomvandlare med hög kapacitet, för maximal effektivitet och oslagbar dragkraft kontra vikt. Den överlägsna dragkraften vid låga hastigheter gör tunga arbeten, som exempelvis inkörning i sprängsten, till en enkel match. Momentomvandlaren bidrar till högre produktivitet vid V-formad lastning - även i begränsade utrymmen. Med kraftig acceleration och höga körhastigheter (även i lutningar och på branta ramper), ger WA500-6 utmärkt produktivitet och mervärde vid lastnings- och bärningsarbeten. Motorns förbättrade vridmoment i kombination med momentomvandlarens höga kapacitet placerar WA500-6 i toppen av sin klass. Smidig precisionskontroll WA500-6 har pumpar med variabel slaglängd både i hydraulsystemet och i styrsystemet. Pumparna tillför exakt rätt mängd olja, vilket dramatiskt förbättrar bränsleeffektiviteten. Komatsus hydraulsystem (CLSS) ger exakt kontroll av arbetsutrutningen, och garanterar att skopan, bommen och hydrauldrivna redskap kan röra sig smidigt på samma gång. Snabbare lastning och bärning med lock upfunktion för momentomvandlaren (tillval) Det nya sekventiella lock up-systemet för momentomvandlaren fi nns som tillbehör, och ger oslagbar produktivitet och bränsleekonomi vid lastning och bärning, samt vid korta transportapplikationer. Föraren kan aktivera systemet från 2:a till 4:e växeln. Körhastigheten ökar märkbart, särskilt i uppförslut, tack vare den högre dragkraften. På samma gång eliminerar systemet förlusterna i momentomvandlaren, vilket i hög grad minskar bränsleförbrukningen. 5

6 WA500-6 H JULLASTARE UTMÄRKT STABILITET OCH SMIDIGHET Bred spårvidd och lång hjulbas mm spårvidd och lång hjulbas på mm ger WA500-6 utmärkt stabilitet - tillräckligt för att klara ojämn terräng och snabba last- och bärningscykler med minimalt spill och maximal komfort. Med 40º styrutslag åt båda hållen är WA500-6 extremt manövrerbar i begränsade utrymmen för snabbare lastningscykler. Mycket stor tömningshöjd och -räckvidd Som en del av standardutförandet så har den långa lyftramen en enorm tömningshöjd på mm. Den har en lika imponerande räckvidd på mm, för lättare lastning av lastbilar med höga sidor. Dessutom reducerar den stora skopan på 6,0 m³ antalet lastningsmoment som krävs för att fylla en lastbil. Det sparar värdefull tid på arbetsplatsen. 6

7 HJULLASTARE WA500-6 KVALITET DU KAN LITA PÅ! Konstruerad och tillverkad av Komatsu Komatsu utvecklar och tillverkar hydraulpumparna och ventilerna, fram- och bakaxlarna, motorn, transmissionen och momentomvandlaren. Samtliga komponenter är tillverkade med senaste teknik och med högsta kvalitet - ändå ner till minsta skruv. Delarna har konstruerats för att fungera i perfekt samspel, vilket borgar för maximal effektivitet och pålitlighet. Nyutvecklad transmission Komatsus planetväxellåda med elektroniskt styrd växling garanterar perfekt byte av växel varje gång. Baserat på körhastigheten, motorns varvtal och gaspedalens vinkel, beräknar systemet den idealiska växlingspunkten. Systemet håller motorn inom ett ekonomiskt varvtalsområde och gör mjuka växlingar. Detta ger maximal produktivitet med minsta ansträngning, och låter föraren koncentera sig på arbetet. Slitstarka HD-axlar De nyutvecklade förstärkta axlarna har en livslängd som ligger över genomsnittet, även vid de tuffaste arbetsförhållanden. WA500-6 kan också utrustas med fl erskiviga limited slip-differentialer som tillbehör, för ännu bättre dragkraft. 7

8 WA500-6 H JULLASTARE SPACECAB FÖRARHYTT Utmärkt komfort och sikt runt om Den nya förarhytten SpaceCab är störst i sin klass. Den erbjuder utmärkt förarkomfort, fullt i klass med personbilar. Den stora ramlösa vindrutan ger obehindrad sikt över skopan och däcken. Den avfasade bakdelen ger god sikt bakåt. Hytten är monterad på viskösa stötdämpare, vilket ger låga invändiga bullernivåer och minsta möjliga ansträngning för föraren. Förarkomforten förbättras ytterligare med luftkonditionering (standard) samt ett fullt justerbart, luftfjädrat och uppvärmt säte med nackstöd och svankstöd. De lättanvända ergonomiska reglagen och den justerbara hydraulikkonsolen ger föraren möjlighet att arbeta komfortabelt och produktivt under långa arbetspass. Säkert och enkelt insteg För att säkert och enkelt komma in i maskinen har WA500-6 stegar på båda sidor av hytten med självrengörande och halkskyddade steg som är framåtvinklade 8º. Hyttdörrarna är upphängda i hyttens bakdel för största möjliga öppningsvinkel. Även dörren på höger sida kan öppnas helt och hållet. Enkel rengöring av vindrutan Ett extra fotsteg och räcken ger säker och enkel rengöring av vindrutan. 8

9 HJULLASTARE WA500-6 ENKEL OCH BEKVÄM MANÖVRERING Ergonomiska hydraulkontroller och stort armstöd Den lättanvända elektroniska servokontrollen (EPC) gör lastningsoperationerna precisa och ansträngningsfria. Höjden och avståndet till den skjutbara konsolen kan justeras för maximal komfort. Vidare så är systemet isolerat från vibrationer och stötar från lastningsutrustningen. Halvautomatisk grävfunktion Denna funktion (patenterad av Komatsu) fungerar så att en förprogrammerad skopfyllning utförs med hjälp av en elektrisk styrenhet. Skopan behöver då inte tippas manuellt när den körs in i materialet. Mindre rutinerade förare kan snabbare uppnå en högre produktivitetsgrad och för avancerade förare blir manövreringen betydligt enklare vid arbetsmoment som upprepas ofta. Fjärrmanövrerad kick-out för bom och skopa Individuellt programmerade kick-outs ger god komfort och hög säkerhet på samma gång. Kick-out-positionerna kan justeras från förarplats och stoppar smidigt lyft- och sänkningsrörelser vid önskad punkt. Det gör att föraren kan fokusera på arbetet. Dessutom kan skopans återgång till grävvinkel justeras med upp till 5º i vardera riktning för att passa till underlaget. Förinställning av motorvarvtal med automatisk varvtalssänkning När det krävs ytterligare produktivitet kan motorns tomgångsvarvtal ställas in på valfritt värde. På detta sätt hålls motorn inom ett ekonomiskt varvtalsområde och ger snabb V-formad lastning. Funktionen för automatisk varvtalssänkning bidrar till ytterligare bränslebesparing. När funktionen aktiveras så reduceras motorvarvtalet till lägsta nivå efter 10 sekunder om kontrollerna står i neutralläge. Ny, smidig spakstyrning (tillval) Spakstyrningen, som kan fås som tillval, ger en enkel och bekväm styrning under lastning. I detta system sker körriktningsbyte och växling med hjälp av knappar på spaken. Styrhastigheten kan väljas i förväg i två nivåer - för snabb eller exakt lastning och körning. 9

10 WA500-6 H JULLASTARE ENKELT OCH SNABBT UNDERHÅLL EMMS (Equipment Management and Monitoring System) Det helt nya monitorsystemet har en klart strukturerad design och sitter väl synligt direkt i förarens blickfång. I händelse av fel visas ett meddelande direkt på displayen, på svenska. Förutom minne för lagring av fel och en funktion för självtest har systemet också en indikering för serviceintervall. Servicearbetet optimeras och föraren får information i rätt tid om olje- och fi lterbyte. Förare och kundtjänstpersonal har alltid tillgång till senaste status för maskinen - givetvis i förebyggande syfte! Reverserbar hydraulisk kylfläkt En knapp i förarhytten gör det möjligt för föraren att reversera kylfl äkten vid arbete i dammiga miljöer. Kylfl äkten är upphängd i gångjärn och kan svängas ut för enklare rengöring. Enkel kontroll av vätskenivåer Alla viktiga vätskenivåer kan kontrolleras enkelt från marknivå. Siktfönster för kylvätska, olja och luftrenare möjliggör snabba kontroller. Centralsmörjning som standard Den centrala smörjanläggningen reducerar det dagliga underhållet till ett absolut minimum. Den robusta tekniken med skyddsanordningar på alla kritiska ställen säkerställer en exakt smörjdosering och driftssäkerhet, så även den elektroniska bevakningen med ev. felmeddelanden till det centrala EMMS. Maskinens livslängd och funktionsförmåga ökar och reparations- och underhållskostnaderna minskar. Kundtjänst och reservdelsbeställning I och med köpet av en Komatsu-maskin får man mycket mer än själva produkten. Vår service följer med hjullastaren under hela dess livstid. Till utbudet hör program för förebyggande underhåll, samt kompletta fullserviceavtal eller utökade garantier. I händelse av fel kontaktar av det omfattande Komatsu-säljarnätet eller vår reservdelsservice, allt för att minimera driftsstoppet. 10

11 HJULLASTARE WA500-6 Konstruerad för att spara tid Med långa serviceintervaller och tillgänglighet som är bäst i sin klass reducerar WA500-6 den tid och de pengar som du måste spendera på underhåll. Gasfjädrar hjälper föraren att öppna och stänga måsvingeluckorna på varje sida för smidig daglig service. Centralt placerade filter Med alla fi lter centralt placerade minskas stilleståndstiden vid service till ett minimum. Motorns luftfi lter är lätt att komma åt från plattformen. Oljefi ltren för transmissionen sitter externt monterade. Lättåtkomlig motor Inför motorinspektioner kan motorhuven avlägsnas på några minuter för lätt åtkomst till motorutrymmet. Extern vätskedränering För enkelt underhåll och mindre spill så kan vätskor dräneras genom utvändigt monterade dräneringsportar. Komtrax Komatsu spårningssystem Komatsus spårningssystem, Komtrax, ger ett nytt revolutionerande sätt att övervaka era maskiner, när som helst, var som helst. Det gör det möjligt för er att se exakt var era maskiner befi nner sig, och att få information i realtid från drifttids- och servicemätaren över en internetanslutning. Komtrax-systemet består av en elektronisk kontrollenhet, en GPS-sändare och en satellitantenn som installeras i er maskin. Systemet ansluter till ett system av GPS- och telekommunikationssatelliter för att ge positioner och data. 11

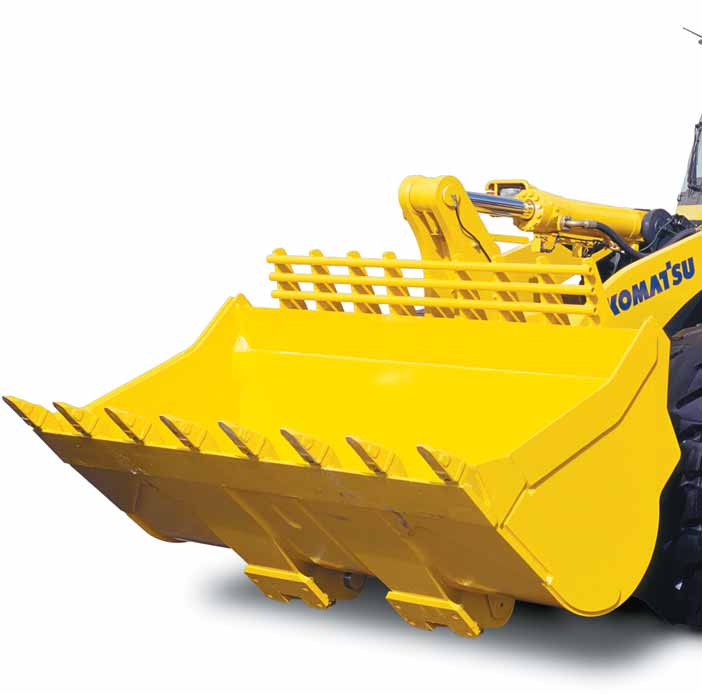

12 WA500-6 H JULLASTARE SKOPOR OCH EXTRAUTRUSTNING Universalskopor Denna skoptyp kännetecknas av utomordentliga egenskaper när det gäller att få upp och lossa materialet, och att hålla det. Universalskopan kan utrustas med skärstål eller enskänkliga tandhållare och utbytbara tandspetsar. Stenskopa För stenarbete på medelsvår nivå ger skoporna i trapetsform utmärkt penetration. Slitplattor i robust Hardox-utförande ger en lång livslängd. För extremt påfrestande förhållanden fi nns som tillval utrustning med mycket motståndskraftiga KVX -skärverktyg. Bulklastskopa Bulklastskopan är den rätta lösningen för hantering av lösa och relativt lätta material. De raka sidoväggarna ger hög skopkapacitet. Bulklastskopan kan utrustas med tandhållare och utbytbara tänder eller en bultad skärkant. Extremt slitstark skärutrustning Med varumärkena Komatsu KVX, Kmax och Hensley, har Komatsu långtgående kunnande och är en ledande leverantör av GET på den globala marknaden. Det heltäckande sortimentet av extremt slitstarka tänder, segment och slitplattor omfattar alla applikationer, även för de hårdaste arbetsförhållanden. Hydrauliskt snabbfäste WA500-6 kan byta redskap på några få sekunder med snabbfästet i HD-utförande. Med dess unika och innovativa design så har offset jämfört med originalanslutningspunkterna reducerats till ett minimum. Lyftkrafterna förblir således nästan samma som vid en direktmonterad skopa. Stort utbud av tillbehör T.ex. Gripar: Tack vare sin stabilitet och starka hydrauliska prestanda (särskilda tippcylindrar) är WA500-6 perfekt även för timmerhantering. De robusta utförandena på lyftutrustning och axlar ger maskinen en lång livslängd. 12

13 HJULLASTARE WA500-6 TEKNISKA DATA MOTOR Model... Komatsu SAA6D140E-5 Typ...Common rail direktinsprutad, vattenkyld, turboladdad och laddluftkyld dieselmotor med kyld EGR Motorstyrka Vid motorvarvtal v/minut ISO kw / 362 Hk ISO 9249 (nettoeffekt) kw / 358 Hk Max. vridmoment / varvtal Nm / v/minut Antal cylindrar...6 Borrning slag mm Slagvolym... 15,24 l Typ fl äktdrivning... Hydraulisk Smörjsystem... Kugghjulspump, vattenkyld oljekylare, kylmunstycken för kolvarna Filter... Huvudströmfi lter med vattenavskiljare Luftfi ltertyp... Torrluftfi lter med automatiskt dammutsläpp och förfi lter inkl. dammindikering DRIFT Typ...Automatisk lastväxellåda Momentomvandlare...En nivå, dubbelfas, 3 element Hastigheter i km/h (med däck 29.5 R25) Växel Framåt 7,7 12,5 22,3 35 med lock-up funktion Bakåt 8, ,5 med lock-up funktion DRIVNING OCH DÄCK System... Fyrhjulsdrift Framaxel...Komatsu HD-axel, fullfl ytande (LSD-differential som tillbehör) Bakaxel... Komatsu HD-axel, fullfl ytande, 24 pendelvinkel (LSD-differential som tillbehör) Differential...Koniskt kugghjul med raka kuggar Slutdrivning... Planetväxel i oljebad Däck R25 BROMSAR Färdbromsar... Hydrauliskt manövrerad multidiskbroms på alla hjul Parkeringsbroms...Våta skivor Nödbroms...Använder parkeringsbromsen HYDRAULSYSTEM Typ... Komatsu CLSS (Closed Centre Load Sensing System) Hydraulpump...Variabel kolvpump Arbetstryck bar Max pumpfl öde l/min Antal lyft-/skopcylindrar... 2/1 Typ...Dubbelverkande Cylinderdiameter slag Lyftcylinder mm Skopcylinder mm Cykeltider med nominell skopfyllning Lyfttid... 7,2 s Sänkningstid (tom)... 4,2 s Tömningstid... 1,7 s STYRSYSTEM System...Midjestyrning Konstruktion... Helt hydraulisk servostyrning Rattrörelse...40 Styrpump...Variabel kolvpump Arbetstryck bar Oljefl öde l/min Antal styrcylindrar... 2 Typ...Dubbelverkande Cylinderdiameter slag mm Minsta vändradie (ytterkant däck 29.5 R25) mm FÖRARHYTT Tvådörrars hytt enligt ISO 3471 med ROPS (Roll Over Protective Structure) enligt SAE J1040c och FOPS (Falling Object Protective Structure) enligt ISO Den luftkonditionerade tryckhytten vilar på hydrolager och är bullerdämpad. PÅFYLLNINGSVOLYMER Kylsystem l Bränsletank l Motorolja l Hydraulsystem l Framaxel l Bakaxel l Momentomvandlare och växellåda l MILJÖ Motor...Motorn uppfyller avgasreningskrav enligt föreslagen EU Steg IIIA / EPA Tier III Ljudnivåer LwA Utvändigt db(a) (2000/14/EC Stage II) LpA Förarens öra db(a) (ISO 6396 dynamisk test) 13

14 WA500-6 H JULLASTARE DIMENSIONER & ARBETSVÄRDEN Arbetsvärden i skopinsatsen Universalskopor Stenskopa Stenskopa rak skärkant trapetsskopa utan tänder med tänder med USM med tänder med USM med tänder med USM Skopinnehåll (rågat, ISO 7546) m³ 5,3 5,3 5,6 5,2 5,5 5,2 5,5 Försäljningskod C01 C02 C03 C29 C30 C32 C33 Materialvikt t/m³ 1,8 1,8 1,7 1,8 1,7 1,75 1,65 Skopvikt kg Stat. tipplast, rakt kg Stat. tipplast, 40 svängd kg Rivkraft hydrauliskt kn Lyftkraft hydr. på marken kn Tjänstevikt (utan extramotvikt) kg Vändradie över ytterkant på däck mm Vändradie över skophörn mm a Räckvidd vid 45 mm b Tömningshöjd vid 45 mm c Höjd, skopans vridpunkt mm d Höjd skopans övre kant mm e Spårdjup mm f Övre lasthöjd mm A Totallängd, skopa på marken mm B Hjulbas mm C Skopbredd mm D Bredd över däck mm E Spårbredd mm F Markfrigång mm H Totalhöjd mm Alla mått med däck 29.5 R25. Uppgifter för tömningshöjder och räckvidder fram till skärstål resp. USM-spets.

15 HJULLASTARE WA500-6 Ändring av uppgifterna p.g.a.: Extra motvikt Däck 29.5 R25 XLD D1A-L4 Däck 29.5 R25 XMINE-L5 Tjänstevikt kg kg kg Stat. tipplast, rakt kg kg kg Stat. tipplast, 40 svängd kg kg kg Totallängd (A) Räckvidd vid mm - 20 mm Tömningshöjd vid mm + 30 mm Bredd över däck + 20 mm + 55 mm Totalhöjd (H) + 20 mm + 30 mm Skopfyllnadsfaktor Skopvolym (m³) 6,3 6,0 5,6 5,3 4, Materialvikt (kg/m³) Bulklastskopa Lastning av löst material Bulklastskopa Lastning av löst eller brutet material, eller för lastning och bärning Universal och bulklastskopa Jordarbeten, brutet material eller lastning och bärning Stenskopa Lastning av sprängt och skrovligt material Stenskopa Lastning av sprängt och skrovligt material i kombination med höglyftande bom Typiska materialvikter löst (i kg/m³) Höglyftutrustning Bulklastskopa Universalskopor utan tänder med tänder med USM utan tänder med USM med tänder med USM 5,6 5,6 5,9 6,0 6,3 4,5 4,7 C10 C11 C12 C05 C07 C14 C15 1,7 1,65 1,55 1,6 1,45 1,85 1, Basalt Bauxit, kaolin Jord, torr, lagrad Jord, våt, schaktad Gips, bruten Gips, krossad Granit, bruten Kalksten, bruten Kalksten, krossad Grus, osiktat Grus, torrt Grus, torrt, 6-50 mm Grus, vått, 6-50 mm Sand, torr, lös Sand, fuktig Sand, våt Sand och lera, lös Sand och grus, torrt Sandsten Skiffer Slagg, bruten Sten, krossad Lera, naturlig Lera, torr Lera, våt Lera och grus, torrt Lera och grus, vått

16 WA500-6 Komatsu SAA6D140E-5, common rail direktinsprutad turbodiesel, intercooler, lågemissionsmotor enligt EU Steg IIIA/EPA Tier III Generator 75 A/24 V Startmotor 11 kw/24 V Batterier 143 Ah/2 12 V Motvikt Hydrauliskt driven kylarfl äkt med reverseringsfunktion 2 huvudstyranordning Elektronisk 2-spakars hydraulikstyrning (EPC) inkl. - Skopmoduleringsfunktion - Förinställning av bomstopp - Halvautomatisk grävfunktion Central smörjanläggning Helt hydraulisk bromsanläggning Rostskydd HJULLASTARE STANDARDUTRUSTNING Vattenavskiljare Kraftiga HD-axlar Elektroniskt styrd ECMVautomatväxellåda med val av driftsläge och variabel urkopplingsfunktion Väljarsystem för arbetsläge Förinställning av motorvarvtal med automatisk varvtalssänkning Komtrax Komatsu spårningssystem EMMS-monitorsystem med självtestfunktion och underhållsindikering SpaceCab ROPS/FOPS hypervisköst monterad förarhytt med två dörrar, tonade rutor av säkerhetsglas, vindrutetorkare med intervallfunktion, bakrutetorkare, solskydd, cigarrettändare, askkopp, bagagehylla, golvmatta, kyl- och värmebox, uppvärmd bakruta, vertikalt och horisontellt justerbar styrstång, backspegel Luftfjädrad, uppvärmd, bekväm förarstol med säkerhetsbälte (EU-norm) Elektriskt kontrollerad luftkonditionering CD-radio 2 huvudstrålkastare (halogen) 2 arbetsstrålkastare fram resp. bak Backstrålkastare Signalhorn Ledstänger vänster/höger Framskärmar Bränsletank med snabbpåfyllni ngsanslutning Extern vätskedränering Nödstyrning Vandaliseringsskydd Komatsu WA500-6 överenstämmelse med säkerhetsföreskrifterna i maskindirektiverna 89/392 EGW ff och EN474 Höglyftutrustning Extra motvikt 900 kg 3 huvudstyranordning Elektroniskt styrd lastdämpare (ECSS), andra generationen Lamellspärrdifferential (LSD) fram/bak Låsningsfunktion konverter Spakstyrning med inbyggd F/Bväxellådsfunktion, 2 nivåer Kylsystem för bromsolja Däck 29.5 R25 L3, 4, 5 Däck 26.5 R25 Universalskopa 5,3 m³ Universalskopa 5,6 m³ Universalskopa (för höglyft) 4,5 m³ Universalskopa (för höglyft) 4,7 m³ Bulklastskopa 5,6 m³ EXTRA UTRUSTNING Bulklastskopa 5,9 m³ Bulklastskopa 6,0 m³ Bulklastskopa 6,3 m³ Stenskopa (rak skärkant) 5,2 m³ Stenskopa (rak skärkant) 5,5 m³ Stenskopa (trapetsskopa) 5,2 m³ Stenskopa (trapetsskopa) 5,5 m³ Skopa med hög tömningshöjd Skopa för lättare material Specialskopor Komatsu tandsystem, skärstål, segment, (Komatsu Kmax/KVX ) och ytterligare skoptillbehör som tillval Hydrauliskt snabbfäste Batterier 180 Ah/2 12 V Påfyllningsverktyg för centrals mörjningssystemet Backsignal Runtomljus Takräcke Extra strålkastare fram/bak 12 V strömförsörjning Vinterutrustning (förvärmning av motor och hytt) Turbo II-förfi lter Elektroniskt stöldskydd Hela bakre stötfångare Huvudströmbrytare Brandsläckare Bioolja i arbetshydrauliken Speciallackering Rostskyddsspecifi kation Utförande för stenhantering Utförande för höglyftande timmerhantering Verktygssats Ytterligare utrustning på begäran Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VBSS /2009 Materials and specifi cations are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ej bindande uppgifter, ändringar förbehållna. Illustrationerna kan avvika från standardutförandet. Standard- och specialutrustning kan variera.
