1 Best.nr PROJEKTERINGSANVISNING FRAMSIDA Krav och riktlinjer för projektering, planering, installation och dokumentation VERSION 5 5:e upplaga Vasakronan Produktion: Vasakronan AB

2 Vasakronan Projekteringsanvisning VERSION ALLMÄNT... 4 DEFINITIONER... 4 PERSONALS KVALIFIKATIONER Utbildning / certifiering... 5 PLANERINGSPRINCIPER Standarder Nätstruktur Ledningslängder Omfattning... 6 FYSISK UTFORMNING Överföringsmedia... 7 Spridningsnät... 7 Områdesnät för telefoni... 7 Stam- och områdesnät för fiber... 7 Stamnät för koppar (Telefoni) Anslutningsmetoder Spridningsnät Stam- och områdesnät för fiber Områdesnät för telefoni Stamnät för koppar Inkommande fibernät Införing av kabel/kabelrör genom yttre klimatskal under mark UTRYMMEN Allmänt Utformning Elinstallationer Disposition av stativ Teknikrum Elinstallationer Kanalisation Våningsfördelningar Driftcentral SÄKERHET FÖR IT-INSTALLATIONER Skydd av paneler LEDNINGSFÖRLÄGGNING MÄRKNING Allmänt

3 Vasakronan Projekteringsanvisning VERSION Kabelmärkning Märkning ställ och paneler Märkning arbetsplatsuttag PROVNING Omfattning Provningsutrustning Spridningsnät Stam- och områdesnät partvinnat Optofiberkablar Dokumentation provning Partvinnade ledningar i spridningsnät Partvinnade ledningar i områdes- och stamnät Optofiberkablar DOKUMENTATION Standard Omfattning Leverans av handlingar Dataprogram Allmänt Dataprogram för registerhandling Rutiner Vid uppförande eller förändringar

4 Vasakronan Projekteringsanvisning VERSION 5 Vasakronan är Sveriges största fastighetsbolag. Bolaget äger, förvaltar och utvecklar centralt belägna kontors- och butiksfastigheter i Stockholm, Göteborg, Malmö, Uppsala och Lund. Bakgrund och syfte Vasakronan skall kunna erbjuda hyresgästerna effektiva och säkra kommunikationslösningar. För att svara upp mot detta, byggs en infra- struktur där såväl installationer inom fastigheterna samt mellan fastigheter ingår. I det stora fastighetsbestånd Vasakronan förvaltar, pågår också ständigt ombyggnader, renoveringar och moderniseringar. I samband med dessa uppdateras även alla, så att den modernaste tekniken finns att tillgå för hyresgäster och förvaltande enheter. Syftet med detta dokument är att det skall användas som riktlinje vid planering, installation och dokumentation av inom och mellan Vasa- kronans fastigheter. Projektgrupp Projekteringsanvisningen IT har tagits fram av Vasakronans IT-stab i följande projektgrupp: Projektledare: Markus Larsson Teknisk skribent: Jan Bengtsson, Excanto Projekteringsanvisning IT uppdateras vid behov. Version Datum / Rev Fastställd av / Sign Upprättad av Markus Larsson Robert Johansson Markus Larsson Markus Larsson Markus Larsson Markus Larsson 5:e upplaga Vasakronan Produktion: Vasakronan 3

5 Vasakronan Projekteringsanvisning VERSION 5 1 Allmänt För att kunna erbjuda hyresgästerna anslutning till extern tele- och datakommunikation och effektiv intern kommunikation, förses Vasakronans fastigheter med erforderliga installationer och utrymmen. Installationer görs även för Vasakronans egna drifttekniska system. Installationerna består av flera delar: - Utrymmen inom varje fastighet för att rymma nät och utrustningar - Campus backbone knyter samman flera byggnader (nätutrymme i olika fastigheter) till ett gemensamt stamnät. - Stamnät (fastighetsnät) från ett eller flera centrala nätutrymmen (teknikutrymme) i varje fastighet till respektive våningsfördelning/skarvskåp och vidare till aktuella hyresgäster. - Nät och utrustning för de drifttekniska systemen som styr och övervakning, larm, passerkontroll, digital skyltning mm. - (Spridningsnät inom hyresgästen yta ingår normalt inte i Vasakronans fastigheter.) 2 Definitioner I dokumentet används vissa begrepp, hämtade från svensk standard. För att underlätta läsningen, har dessa förklarats nedan. Områdesnät: (Eng: Campus backbone). Nät inom ett område som sammanbinder byggnaderna med varandra till ett gemensamt nät. Stamnät: Vasakronans benämning är "fastighetsnät": (Eng: Building backbone). Nät inom en byggnad som sammanbinder byggnadsfördelningar (teknikutrymme) och våningsfördelningar. Ofta draget vertikalt i byggnaden. Spridningsnät: (Eng: Horizontal subsystem). Nät som sammanbinder våningsfördelningar och arbetsplatsuttag/datauttag/anslutningspunkter. Byggnadsfördelning/områdesfördelning, Vasakronans benämning är "teknikutrymme": (Eng: Building distributor). Ett utrymme där fastighetsnäten kopplas samman med utifrån kommande nät eller centralutrustning. Våningsfördelning: (Eng: Horizontal distributor). Ett utrymme där stamnäten kopplas samman med spridningsnäten eller kundens nät/lokaler med fiberkabel för data och kopparkabel för telefoni (kategori 6 A, se kravställning spridningsnät). 4

6 Vasakronan Projekteringsanvisning VERSION 5 PUS: Potentialutjämningssystem. Ett jordningssystem dit alla metalldelar i byggnaden ansluts för att minska potentialskillnaderna (spänningsnivån) mellan olika delar av installationerna. Se benämnt även funktionsjordning vid anslutning av stativ/skåp. 3 Personals kvalifikationer 3.1 Utbildning / certifiering Entreprenören ansvarar för att de i beskrivningen föreskrivna anläggningarna installeras på ett fackmannamässigt sätt, varför entreprenören är skyldig att anlita personal (arbetsledning och montörer) med mång- årig erfarenhet inom data- och teletekniska installationer. Montörer skall ha genomgått utbildning i de krav som SS-EN ställer för klass E A -länk och kategori 6 A materiel när det gäller installation av kopparnät respektive utbildning i optofiberteknik för installation av optolänkar. Utbildningen skall verifieras med personligt certifikat för varje montör som har att arbeta med installation inom Vasakronan. För installation av optofiberkanalisation och -nät, skall entreprenören vara certifierad installatör för berört fabrikat. Minst 15-års systemgaranti skall lämnas på spridningsnäten direkt till Vasakronan. 4 Planeringsprinciper 4.1 Standarder Näten inom fastigheterna byggs i enlighet med senast gällande standarder med dess annex och hänvisade standarder: - Fastighetsnät för informationsöverföring - Generella kabelnät SS-EN x (x = berörda delar för aktuellt projekt/entreprenad) - För installation av kabelnät - planering och kvalitetssäkring, planering och genomförande av installation inomhus, planering och genomförande av installationer utomhus skall tillämpliga delar ur SS-EN x användas. (x = berörda delar för aktuellt projekt/entreprenad). - För jordning och potentialutjämning av IT-system skall tillämpliga delar ur senast gällande standard SS-EN

7 Vasakronan Projekteringsanvisning VERSION 5 samt SS-EN användas. - För registrering gäller SS-EN Observera att vid installationer i befintliga fastigheter där registreringen följer SS skall denna användas. Näten skall minst uppfylla kraven för länklass EA i spridningsnäten (TP-nät) och OF 300 till OF med optofiber (singelmod, OS2-prestanda) i stam- /fastighets och områdesnät Stamnät för analog telefoni skall utföras med kategori 6 A /klass E A länkar till respektive våningsfördelning. Användaruttag och kabeltyper i spridningsnäten skall uppfylla kraven i SS-EN lägst kategori 6 A /klass E A. Kablarna skall vara i oskärmat utförande. Som anslutningsdon används 8- poliga modularkontakter RJ45 i uttagen och korskopplingspanelerna. Ett noga utvalt utrymme som ska användas som överlämningspunkt för externa nätägare ska tas fram i samråd med Vasakronans samarbetspartner för IT-kommunikation. Företrädelsevis skall dessa utrymmen sammanfalla med teknikutrymmena. Upplåtelseavtal skall tecknas med dessa. 4.2 Nätstruktur Uppbyggnad görs som generella, flexibla strukturerade nät med partvinnad kabel i spridningsnätet och optofiberkabel i stam-, campus- och områdesnät för data samt partvinnad kabel i stam- och områdesnät för telefoni. 4.3 Ledningslängder Ledningslängder skall följa kraven i gällande hänvisade standarder. 4.4 Omfattning I basinstallationerna för fastighetsnät ingår Kat 6 A stamnät, samt optofiber till våningsfördelningar som installeras på varje eller vartannat våningsplan (beroende på fastighetens utformning och bedömt antal hyresgäster som kan ansluta sig till dessa fördelningar). Hyresgästanslutningar skall ske till dessa våningsfördelningar med motsvarande prestanda som stamnäten uppfyller. Som option kan spridningsnät inom hyresgästyta installeras. 6

8 Vasakronan Projekteringsanvisning VERSION 5 5 Fysisk utformning 5.1 Överföringsmedia Spridningsnät I spridningsnätet används 4-pars, partvinnad, oskärmad ledning som kontakteras/ansluts i RJ-45-uttag vid respektive anslutningspunk (arbetsplatser, WLAN-uttag, uttag i styrskåp mm). Samtliga spridningsledningar ledningar skall förläggas enligt gällande standard samt systemleverantörs anvisningar och anslutas i RJ-45-uttag i paneler i 19 -stativ/skåp. Dessutom skall erforderliga radialbegränsare projekteras/monteras. Observera att separations avstånd till kraftkablar mm. skall beaktas vid projektering och installation. Områdesnät för telefoni Vasakronan skall där så är möjligt äga och ha kontroll över hela telefonstamnätet i sina byggnader. I områdesnät för telefoni används mångparskabel av typ halogenfri ELLXEB. Nätet startar vid operatörens/operatörernas servis/serviser. Därifrån dras erforderligt antal par till den centrala fördelningen/teknikutrymmet i respektive fastighet. Från denna centrala punkt (teknikutrymme) används stamnät för koppar av kategori 6 A till våningsfördelningar. Om ledningslängderna kommer överstiga godkända maximala ledningslängder (enligt hänvisade standarder) ska beslut om alternativ lösning tas i samrådan med Vasakronan. Se även principnätschema nedan: Stam- och områdesnät för fiber Singelmodefiber 9-10/125 μm OS2 (enligt ITU-T G.652.D eller G657/A1 respektive A2 om detta behövs för installationen) skall användas. 7

9 Vasakronan Projekteringsanvisning VERSION 5 Princip blåsfiber -nät: 8

10 Vasakronan Projekteringsanvisning VERSION 5 Princip stamnät: Stamnät för koppar (Telefoni) Utförs med 4-pars, partvinnad, oskärmad ledning som kontakteras/ansluts i RJ-45-uttag i paneler i respektive ände som monteras i 19 -stativ/skåp. Antalet uttag till respektive våningsfördelning dimensioneras/anpassas efter maximalt tänkbart antal hyresgäster på varje våningsplan enligt principen 2 st. uttag/hyresgäst samt 1 st. för fastighetssystem. En förutsättning för denna uppbyggnad är att ledningslängden ej överstiger 90 meter. Denna uppbyggnad ska ske i samråd med Vasakronan. 9

11 Vasakronan Projekteringsanvisning VERSION 5 Samtliga spridningsledningar ledningar skall förläggas enligt gällande standard samt systemleverantörs anvisningar. Dessutom skall erforderliga radialbegränsare projekteras/monteras. Observera att separations avstånd till kraftkablar mm. skall beaktas vid projektering och installation. 5.2 Anslutningsmetoder Spridningsnät Spridningsnätet ansluts enligt följande: Spridningsledning ansluts i uttag och i korskopplingspaneler i 8-poliga modularkontakter, RJ45. Kontakterna skall vara i oskärmat utförande och uppfylla kraven för kategori 6 A. Anslutning av ledarna mellan arbetsplatsuttag och korskoppling skall göras enligt EIA/TIA 568, T568B så att korskopplings- och anslutnings- sladdar kan utföras i rak koppling. Samtliga spridningsledningar ledningar skall förläggas enligt gällande hänvisade standarder samt systemleverantörs anvisningar. Dessutom skall erforderliga radialbegränsare projekteras/monteras. Observera att separations avstånd till kraftkablar mm. skall beaktas vid projektering och installation. Vid respektive anslutningspunkt installeras uttagen/kontakterna med lämplig metod enligt systemleverantöra anvisningar. Exempelvis kan uttagen behöva monteras så långt ut som möjligt i uttagslock med 45 vinkel för att klara kraven på böj radie. Samtliga uttag skall vara försedda med damskydd som ej kan tas bort. I utanpåliggande utförande används Thorsmans TDL80-kapsling eller motsvarande med nedåtgående anslutning. I korskopplingen installeras RJ-45-paneler med 24- eller 48 -uttag.. Mellan varje panel skall trådföringspaneler monteras. Stam- och områdesnät för fiber Optofiber områdes- och stamnät för data avslutas med LC-kontakter i fiberpaneler i 19 -stativ/skåp samt i eventuella skarvskåp om detta används. Optofiberpaneler skall vara försedda med skarvstycken LC-duplex eller -quad med keramiska styrrör. Färg blå för singelmod UPC (och grön för singelmod APC om detta används). Fiberkontakter skall vara LC med keramisk ferul minst -50 db återreflektion för singelmod, typ UPC-slipade (Ultra polish) eller likvärdigt. Samtliga kontakter förses med dammskydd direkt efter installation. 10

12 Vasakronan Projekteringsanvisning VERSION 5 Inkoppling av fibertrådarna enligt nedanstående bild, samtliga fiber läggs i samma nummerordning i båda ändor, skarvstycket vänds 180 grader i andra ändan av varje fiberlänk. Utgångspunkten bör vara centrala fördelningen. Detta görs för att både 1- och 2-fiberlänkar ska fungera med polarisationsväxling sändare/mot tagare. Om skarvskåp används i stamnätet för optofiber skall A-koppling användas i huvudstativ och B-koppling i skarvskåp/våningsfördelning. Vid direktanslutningen av fiberkablar i dessa skåp (till hyresgäst) utförs dessa som raka kopplingar utan polarisationsvändning alltså B-koppling till B- koppling. Om anslutningen av hyresgäst fiber sker i panel i dessa skåp och korskoppling krävs skall dessa utföras med A-koppling i skarvskåpet och B- koppling i uttag/fiberbox hos hyresgäst. Exempel på skarvskåp/våningsfördelning (LightMate) 11

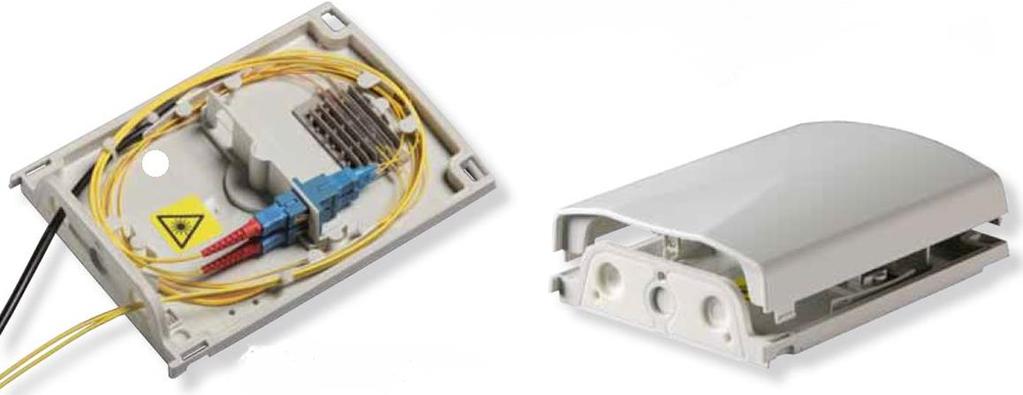

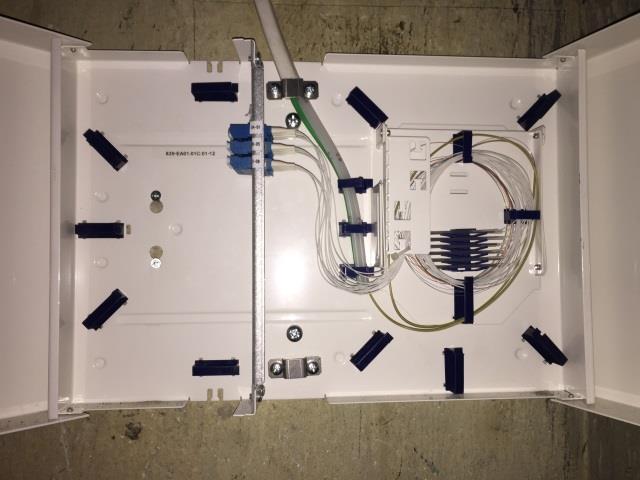

13 Vasakronan Projekteringsanvisning VERSION 5 Exempel på överlämningspunkter hos hyresgäst (Fibox). Områdesnät för telefoni Samtliga kablar ansluts på 10-pars slitsplintar av KRONE-typ vilka placeras i korskopplingsställ. Stamnät för koppar Ansluts enligt följande: Uttag kopplas i korskopplingspaneler i 8-poliga modularkontakter enligt RJ45 i vardera änden. Kontakterna skall vara i oskärmat utförande och uppfylla kraven för kategori 6 A. Anslutning av ledarna mellan uttagen skall göras enligt EIA/TIA 568, T568B så att korskopplings- och anslutningssladdar kan utföras i rak koppling. Uttagen installeras i modularpaneler med 24 eller 48 uttag. Inkommande fibernät Fibernät från operatörer/nätägare, tex STOKAB, Gothnet, Skanova, Malmö Stad, Kraftringen samt IP-Only. avslutas ofta med operatörens egna låsbara optofiberbox/skåp. Dessa ska placeras i fastighetnätets centrala byggnadsfördelning/teknikutrymme om sådan finns. I befintliga fastigheter där överlämningspunkterna från operatörerna/nätägarna ej finns i teknikutrymmet ska fiberkabel (trunk-kabel) installeras mellan teknikutrymme och respektive operatörs-/nätägares överlämningspunkt. I första hand skall operatör/nätägare utföra denna installation och kontaktera dessa fibrer i paneler som monteras enligt principdisposition nedan i detta dokument. Fiberkabel mot operatörens överlämningspunkt skall vara singelmodefiber 9-10/125nm, OS2. Fiberkontakterna ska vara av typ LC med minst- 50 db återreflektion. 12

14 Vasakronan Projekteringsanvisning VERSION 5 Vissa anslutningar förses idag med SC-APC slipade fiberkontakter -65dB återreflektion. Detta måste kontrolleras med kund och operatör före projektering. Samtliga dessa skåp skall placeras i låsta utrymmen, kablar till och från dessa skåp skall vara skyddade med kabelskyddsrör i hela sin sträckning i publikautrymmen så som garage, varumottagningar, förläggning utomhus mm. Införing av kabel/kabelrör genom yttre klimatskal under mark Nedanstående beskrivning av arbetsgång gäller vid nydragning av kabelskyddsrör vid håltagning genom källarvägg under mark. Kabelskyddsrör skall vara av PEH. Utvändig arbetsgång 1. Schaktning invid källarens yttervägg sker med stor försiktighet. Källarens utsida skall inte skadas eller på annat sätt påverkas av utgrävningen. 2. Om större sprickor eller andra skador upptäcks på källarens utsida skall Vasakronans tekniska förvaltare direkt kontaktas. Denne tar beslut om vidare åtgärder. 3. Ny håltagning genom källarväggen genomförs. Hålet skall lutas utåt, min lutning 5 från horisontalplan 4. Kabelskyddsrör placeras igenom hela håltagningen 5. Ytan i och omkring kabelskyddsrör rengörs med borste. Allt löst material tas bort 6. Expanderade bruk hälls mellan kabelskyddsrör och befintlig källarvägg 7. Ojämnheter lagas/större håligheter invid håltagningen lagas med murbruk kvalité A 8. Hålrum mellan kabelskyddsrör och källarvägg tätas/jämnas till vid behov med murbruk kvalité 9. Utvändigt skall minst 300 mm ut från kabelskyddsrör tätas med isolerings membran, typ Bituthene, kvalité 1000X. Isolerings membranet skall vara väl anslutet mot kabelskyddsrör med utdragning minst 50 mm på skyddsrör från källarväggens utsida räknat 10. Vasakronans tekniska förvaltare skall skriftligen godkänna utförandet på plats 11. Återfyllnad samt återställande av mark sker likt befintligt efter att punkt 10 är uppfylld. 13

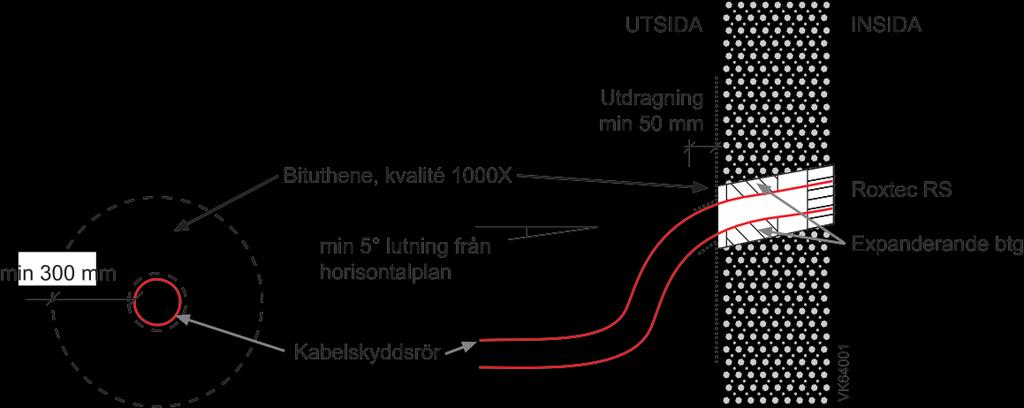

15 Vasakronan Projekteringsanvisning VERSION 5 Invändig arbetsgång 1. Kabelskyddsrör kapas så att Roxtec RS kan placeras i taget hål i källarväggen 2. Följ monteringsanvisningar för Roxtec RS. Sett från sidan Vertikal sektion genom källarvägg 6 Utrymmen 6.1 Allmänt För att möjliggöra eventuell framtida utbyggnad, placeras tekniska utrymmen intill förråd och liknande som enkelt kan omdisponeras utan dyrbar ombyggnad. 6.2 Utformning Fördelningar utförs i form av 19"-stativ höjd minst 2100 mm. högt om takhöjd tillåter detta allternativt golvskåp 800x800x2000 mm försett med 19 -stativ/ram som monteras ca 100 mm från dörr och ventilerad sockel (ventilation skall förses med filter) försedda med korskopplings- paneler för anslutning av datakablar och kopplingsplintar för telefoni-kablar. Sidodörrar låses från insidan med skruv eller likvärdigt. I stativ placeras även aktiv utrustning. Stativen monteras på ett avstånd av minst 700 mm från vägg och skall vara självbärande typ som bultas/skruvas i golv/bjälklag 19 -ram skall vara försedd med hålbild för korgmuttrar exempelvis PANDUIT CRM 19x84 eller likvärdigt 14

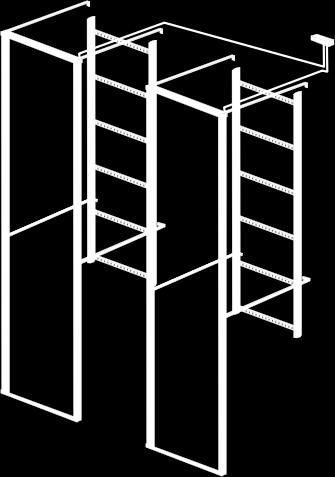

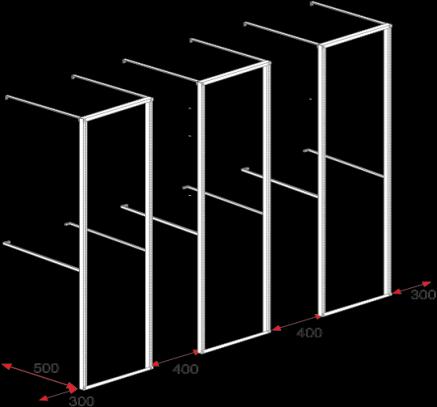

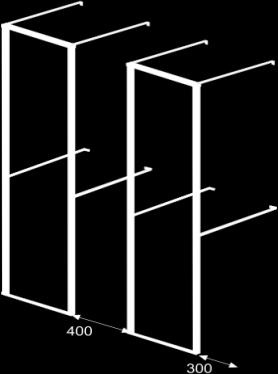

16 Vasakronan Projekteringsanvisning VERSION 5 Avstånd i sidled från vägg är min 300 mm och avstånd mellan stativ min 300 mm. Kabelstege placeras på vägg bakom stativ för ledningsförläggning. Upptill på stativ placeras en trådränna 200 mm för förläggning av korskopplingskablage vid 2 eller fler stativ. Allternativ färdiga kabelsystem (Cable tray) för detta (som monteras överst på framsida i stativ). Rännans trådar kapas vid varje stativs respektive sida och förses med färdiga radialbegränsningar för att kunna lägga i korskopplings-/patchkablage utan att behöva trä igenom. Trådändarna förses med plastskydd. Trådrännan förankras i sidovägg på respektive sida för att stabilisera stativen ytterligare i sidled. Om det är lämpligare, t ex om avståndet till vägg är stort, används ankarjärn som monteras från takbjälklag eller motsvarande för detta ändamål. Stativ skall förses med trådföringsbyglar för korskoppling på båda sidor. 8 ringar på varje sida. För utrustning som inte kan monteras direkt i 19"-stativ med krogmuttrar skall 19 -hylla monteras. I den nedersta delen (500 mm)av stativ får ingen utrustning placeras. 15

17 Vasakronan Projekteringsanvisning VERSION Elinstallationer På vägg mellan korskopplingsstativ eller på bakplåt i korskopplings- skåp installeras minst 4 st dubbla vägguttag fördelade i en vertikal rad med det nedersta på 600 mm och det översta på 1800 mm anslutna till egen säkring enligt nedan: Till varje korskopplings-stativ/skåp skall minst 2 st. separata 10A- grupper installeras, dessa skall ligga på olika faser. Vid 2 st. stativ skall minst 3 st. separata 10A-grupper installeras o.s.v. Observera att i väggskåp skall minst 2 st. separata 10A-grupper installeras till minst 2 st. 4-vägsuttag och till varje golvskåp skall minst 2 st. separata 10Agrupper installeras till 4 st. 4-vägsuttag allernativt 2 st-uttagslister med minst 8 st. uttagsmöjligheter. 6.4 Disposition av stativ Disposition av utrymmet i 19 -stativ görs så att man får en logisk kopplingsföljd för korskopplingar. Gäller även disposition av 19 -skåp Överst i stativ i skåpen reserveras plats (1-2 U) för cable tray (vid fler än 2 stativ/skåp) samt 4 U för externa operatörer/nätägares ODF-/fiberpaneler där efter monteras ODF-paneler för stam- och områdesnät. Under dessa monteras eventuell panel/paneler för spridningsnät (RJ-45-panel) samt 19 - hylla. Längs ner i stativ placeras eventuell RJ-45-panel för telefoni. Utrymme för aktiv utrustning ska utgöras av % av tillgängligt utrymme vid ny installation. Se även principuppställningar. Om detta inte uppnås skall fler skåp monteras sida vid sida. Vid 2 st. stativ/skåp eller fler ska uppdelning ske så att passivutrustning (paneler mm) placeras i egna stativ/skåp och aktivutrustning i de andra stativ/skåpet/skåpen. Nedan redovisas exempel på principdisposition av våningsfördelning: 16

18 Vasakronan Projekteringsanvisning VERSION 5 Våningsfördelning 19 - golvstativ/skåp Våningsfördelning 19 - golvstativ/skåp Våningsfördelning Skarvskåp Fiberpanel (fiber från huvudstativ/skåp) Inklusive trådföringspanel/paneler. Fiberpanel/paneler (fiber till respektive hyresgäst) inklusive trådföringspanel. RJ-45-panel/paneler för Fastighetssystem inklusive trådföringspanel. 19- hylla för aktivutrustning. Plats för aktivutrustning Fiberpanel (fiber från huvudstativ/skåp) Inklusive trådföringspanel/paneler. Fiberpanel/paneler (fiber till respektive hyresgäst) inklusive trådföringspanel. RJ-45-panel/paneler för Fastighetssystem inklusive trådföringspanel. 19- hylla för aktivutrustning. Plats för aktivutrustning Direktanslutning av hyresgästfiber i mellanstycke till stamnätet Alternativt ansluts hyresgästfiber i egna mellanstycke och patchning utförs till stamnätet. Dessa kontakter monteras med start nedifrån. RJ-45-Panel för telefoni från huvudstativ/skåp 500 mm fritt/ej montering av utrustning eller paneler RJ-45-Panel för telefoni till våningsfördelningarna Mellan varje enhet om motsvarande uttag eller varje fiberpanel, placeras trådföringspaneler för kanalisation av korskopplingskablar. 17

19 Vasakronan Projekteringsanvisning VERSION 5 Nedan exempel på principdisposition av stativ/skåp för små och mindre fastigheter. Huvudgolvstativ/skåp Huvudväggstativ/skåp 4Ureserveras för operatörer/nätägare Fiberpanel/paneler (fiber till våningsfördelningar) inklusive trådföringspanel./paneler RJ-45-panel/paneler för Fastighetssystem inklusive trådföringspanel. 19- hylla för aktivutrustning. Plats för aktivutrustning 4Ureserveras för operatörer/nätägare Fiberpanel (fiber till våningsfördelningar) inklusive trådföringspanel. RJ-45-panel/paneler för Fastighetssystem inklusive trådföringspanel. 19- hylla för aktivutrustning. Plats för aktivutrustning RJ-45-Panel för telefoni till våningsfördelningarna RJ-45-Panel för telefoni till våningsfördelningarna 500 mm fritt/ej montering av utrustning eller paneler Mellan varje enhet om motsvarande 48 uttag eller varje fiberpanel, placeras trådföringspaneler för kanalisation av korskopplingskablar 18

20 Vasakronan Projekteringsanvisning VERSION Teknikrum Utrymmet används för: - Anslutning mot utifrån kommande nät - Fastighetsnätets kopplingsutrustning - Kabel- och/eller media operatörers nät och utrustning - Mobilnätsoperatörers utrustning - Eventuell hyresgästutrustning - Vasakronans kommunikationsutrustning 19

21 Vasakronan Projekteringsanvisning VERSION 5 Utrymmet skall: - ha ett bra läge kanalisationsmässigt (nära intag och vertikala schakt) - ha en dammfri miljö (t ex genom övertrycksventilation) - ha dammbundna väggar, golv och tak (målade eller på annat sätt behandlade eller täckta) - i möjligaste mån vara fritt från vatteninstallationer. Fält 01 Fält 02 Fält 03 Fält 04 Inkommande nät från operatörer Vasakronans nät Nät ut i fastigheten (Stamnät för telefon och data, spridningsnät till närliggande utrymmen mm) Nät för mobiloperatörers utrustning och nät mm Används ej Används ej Används ej Används ej 6.6 Elinstallationer Nätutrymmet förses med egen gruppcentral som, om möjligt, ansluts till reservkraftsuppbackad kraftmatning. Från närmaste gruppcentral som är avsedd för fastighets el (ej verksamhetsel ) installeras en jordledare/skyddsutjämningsledare enligt senast gällande elinstallationsregler/relevanta standarder samt nedan. Jordanslutningsplint ska vara av typ E eller likvärdigt. För närvarande gäller: Arean på skyddsutjämningsledaren skall ha minst halva arean av projekterade och/eller befintliga utgående gruppers skyddsledare i den gruppcentral som betjänar det utrymme/område som stativen/skåpen är placerade i, dok minst 6 mm2 Cu. Observera att skyddsutjämningsledare aldrig behöver vara större än 25 mm2 Cu. 20

22 Vasakronan Projekteringsanvisning VERSION 5 Anslutning av funktionsjordning av stativ/skåp ska ske enligt nedan: - Anslutning av skyddsutjämningsledare (PEN, färg gul-grön) i gruppcentral till jordanslutningsplint (PUS-skena,jordbock) som monteras i anslutning till gruppcentral. - Från denna jordanslutningsplint (PUS-skena) ska funktionsutjämningsledare (färg svart) förläggas till teknikutrymme/stativ/skåp med minst halva arean av skyddsutjämningsledaren från gruppcentral (dok minst 4 mm2, färg svart) - Vid fler än 1 st. stativ/skåp ska skyddsutjämningsledaren (färg svart) för funktionsjordning avslutas med en jordanslutningsplint som monteras vid stativen/skåpen - Samtliga stativ/skåp ansluts med skyddsutjämningsledaren (färg svart) med minst halva arean på matande skyddsutjämningsledaren till jordanslutningsplint (PUS-skena) På vägg bakom korskopplingsstativ eller på bakplåt i korskopplingsskåp installeras 4 st. dubbla vägguttag fördelade i en vertikal rad med det nedersta på 600 mm och det översta på 1800 mm. Se även noteringar under elinstallationer. Uttagen ansluts till egen grupp i elcentral och märks med centralbeteckning och gruppnummer samt beteckningen DATA. Centrala knutpunkter för trafikutbyte ska förses med UPS-kraft av Vasakronans samarbetspartner. 6.7 Kanalisation Horisontell trådränna min 400 mm monteras på vägg på 2300 mm ÖG runt hela rummet. Om behov senare uppstår av utökad kanalisation, placeras denna, om tillräcklig takhöjd finns, ovanför den befintliga. 21

23 Vasakronan Projekteringsanvisning VERSION Våningsfördelningar Utformas som nischer och dimensioneras för att rymma minst två stativ. Bredd: min 2400 mm. För varje tillkommande stativ, ökas med 800 mm. Djup: min 1000 mm (invändigt mått). Nischens dörrhöjd skall vara min 2250 mm

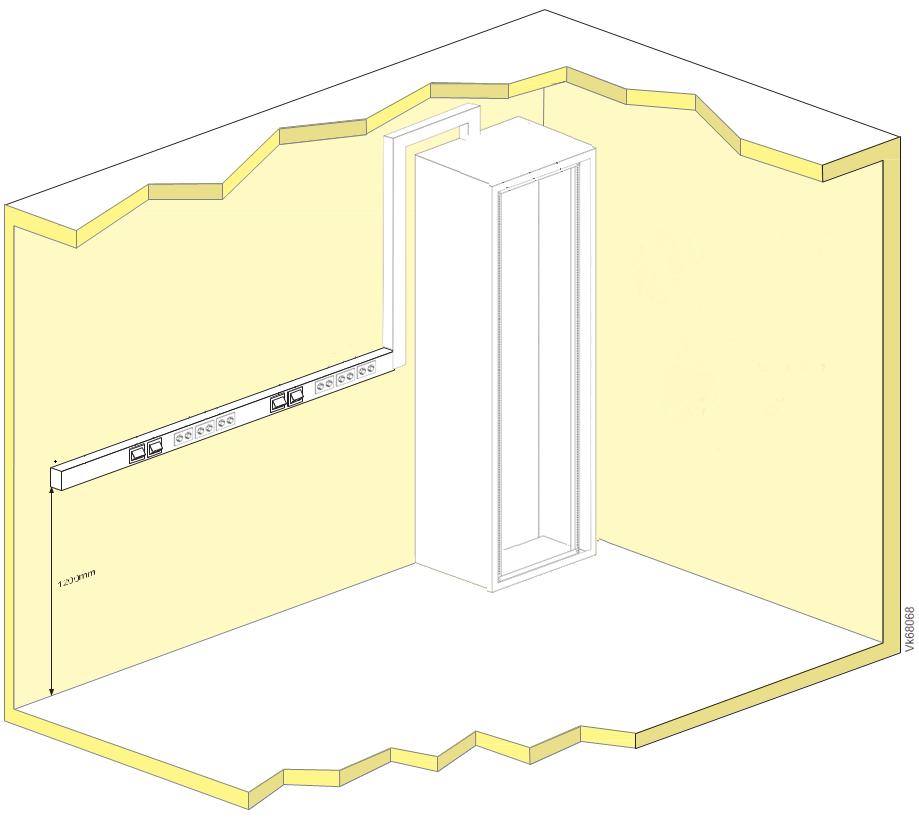

24 Vasakronan Projekteringsanvisning VERSION Driftcentral Fastighetens driftcentral (där sådan där behov verkligen finns) utrustas med installationer för anslutning av tele-, data- och styrutrustning till yttre nät och fastighetens interna nät. Utrustningen i driftcentralen samlas så långt som möjligt i ett golv- placerat 19"golvskåp. Här placeras också kopplingsutrustning för de olika näten och eventuella datorer/servrar. 23

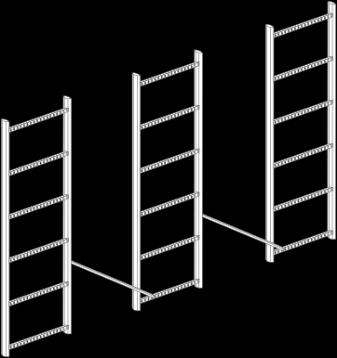

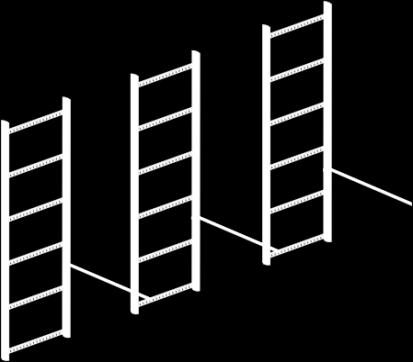

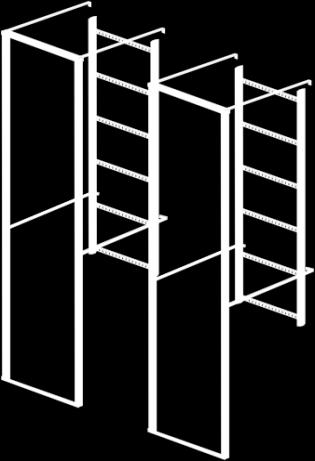

25 Vasakronan Projekteringsanvisning VERSION 5 7 Säkerhet för Om det krävs, (av hyresgäster eller av annan orsak), kan stativen skyddas med hjälp av nätgrindar som kan låsas med t ex hänglås. Om enskilda stativ skall skyddas, monteras mellanväggar mellan stativen. Se till att korskopplingsmöjligheten inte försämras 24

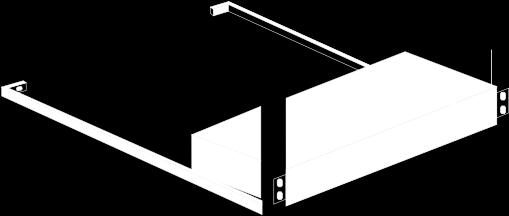

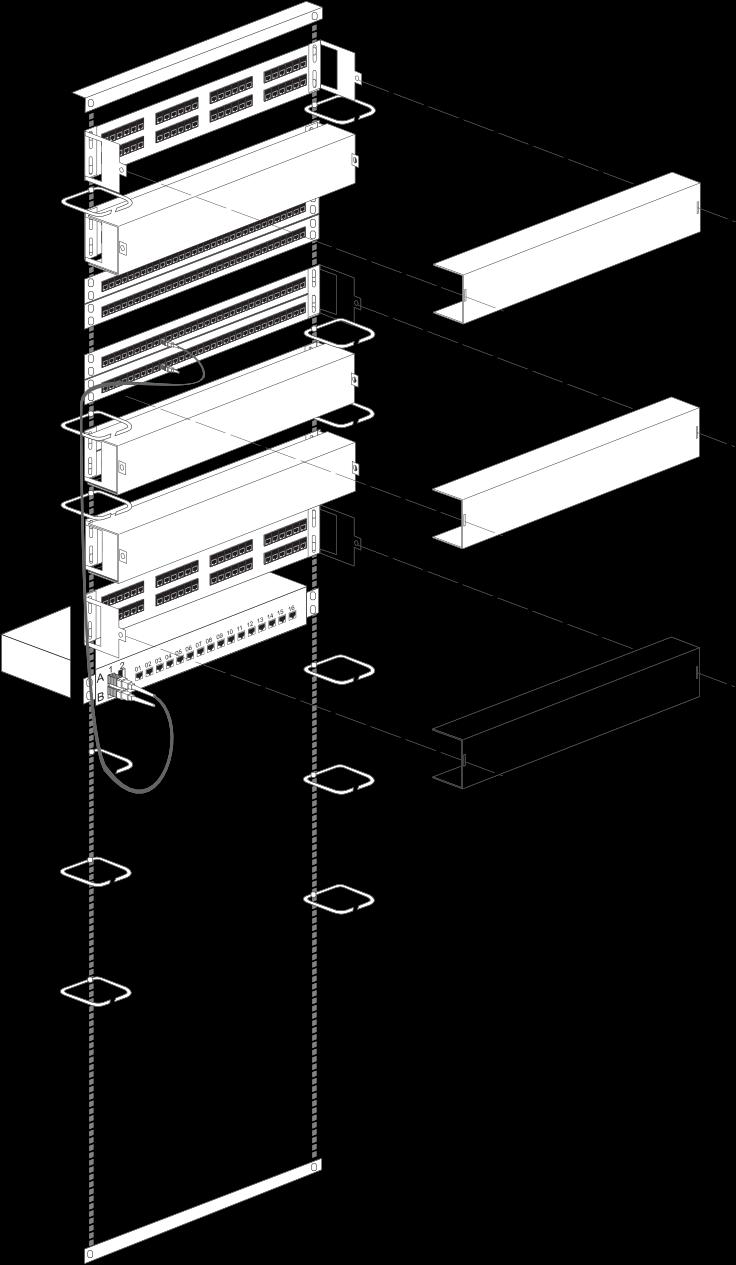

26 Vasakronan Projekteringsanvisning VERSION Skydd av paneler Om flera hyresgäster delar på ett stativ och krav på skydd finns, används panelskydd. Med dessa kan varje panel om 2 höjdenheter skyddas från oavsiktliga misstag. Det betyder att man lämpligen lägger varje hyresgästs nät på separata paneler. Kåpan över panelen låses med ASSA-lås (oval cylinder) som hyresgästen själv monterar. 25

27 Vasakronan Projekteringsanvisning VERSION 5 8 Ledningsförläggning Ledningar både fiber och koppar ska förläggas enligt SS-EN samt systemleverantörsanvisningar. Ledningar i spridningsnät (koppar) förläggs i möjligaste mån separat från starkströmsledningar. Med separationsavstånd enligt SS-EN samt systemleverantörs anvisningar gällande minimum separation skall följas. Observera att vid misstanke om angrepp från skadedjur skall ledningar förläggas i stålrör/slang. I samrådan med Vasakronan eller utsedd samarbetspartner skall även utredning göras gällande eventuellt behov av att förlägga ledningar i pansarrör. På ledningsstegar och i ledningsrännor förläggs ledningar i separat ränna. Där ny kanalisation installeras, dras separat kanalisation för datanät. Kabeln får inte förläggas över skarpa kanter eller så att den blockerar kanalisationen för framtida kabeldragning. Radialbegränsningar eller likvärdigt ska monteras så att ledningar ej blir klämda och får så kallad kallflytning eller får för vassa böjar. Vid fastsättning av kablar på kabelstege får kabeln ej skadas av fört hårt åtdragna buntband. För kopparkablar används kardborrband, s.k. Velcrostrips eller likvärdigt i stället. Vid fastsättning på ankarjärn används mellanlägg av plast. Minsta böj radie enligt SS-EN och tillverkarens 26

28 Vasakronan Projekteringsanvisning VERSION 5 9 Märkning 9.1 Allmänt I befintliga fastigheter och vid utökningar av tidigare dokumenterade nät används den tidigare svenska standarden SS I helt nya fastigheter bör den senaste gällande svensk standard SS utgåva 6 användas. 9.2 Kabelmärkning Kablar i områdes- och stamnät skall märkas vid vägg- och valvgenom- gångar samt i varje ände. Kabelmärkning skall utföras enligt Terminering x 2. Se exempel nedan : 91:692-AA01.21A- 692-BB01.21A med den gamla standarden och: U1:+B692D1S1M18-+B692D2S1M18 med den nya standarden. Även U1+B692D1001S1M18- B692D1002S1M18 med den nya standarden. Mikrodukt märkning skall utföras enligt Terminering x 2 Se exempel nedan: 92:692-AA01.21A- 692-BB01.21A med den gamla standarden och: U2:+B692D1S1M18-+B692D2S1M18 med den nya standarden. Även U2+B692D1001S1M18- B692D1002S1M18 med den nya standarden. 27

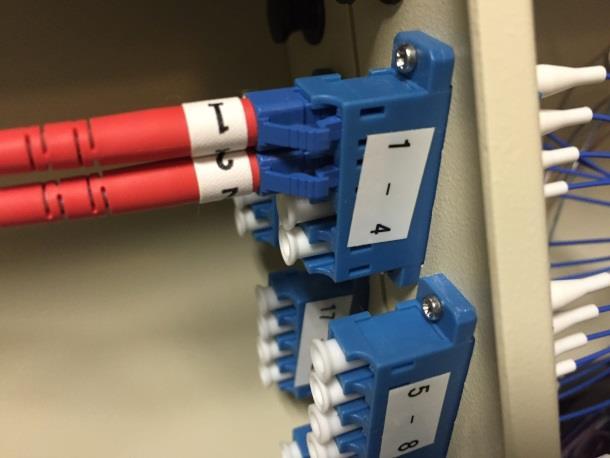

29 Vasakronan Projekteringsanvisning VERSION Märkning ställ och paneler Märkningen utförs med graverade skyltar med svart text på vit botten. Märkningen skall utgå från Vaskronans fastighetsnummer enligt följande: husnummer-ställbeteckning.fält.panel.uttag se även exempel gamla standarden SS-EN nedan. Märkningen skall utgå från Vaskronans fastighetsnummer enligt följande: husnummer ställbeteckning fält panel uttag se även exempel nya standarden SS-EN nedan. Platsorienterad registrering skall tillämpas.(+) Ställbeteckning kan harmonisera med rumsnummer så att ställ i ett rum benämns D203 istället för exempelvis D2 i exemplet nedan. 692-BD 692-AD 692-BC 692-BB 692-BA 692-AA 28

30 Vasakronan Projekteringsanvisning VERSION Märkning arbetsplatsuttag Märkning placeras normalt i skylthållare på uttagslock eller motsvarande. Självhäftande märkning av typ Brother eller Dymo med svart text på transparent botten kan användas i normal kontorsmiljö. Respektive mellanstycke skall märkas så att det tydligt framgår var varje fiber är ansluten exv. 1-2 alternativt 2-1 eller 1-4 alternativt 4-1 där 1 markerar fiber 1 och 4 markerar fiber 4 det vill säga fibrerna ligger i följd 1, 2, 3 och 4 eller 4, 3, 2, och 1 i ett Quad-mellanstycke. Se även bild nedan. Exempel på märkning av mellanstycke 10 Provning 10.1 Omfattning Följande mätningar och prov skall utföras och redovisas med bestyrkta protokoll: Uppmätning av partvinnade ledningar i spridningsnät och fastighetsnät i enlighet med kraven i SS-EN för länk- klass E A. Samtliga ledningar skall mätas. Uppmätning skall göras av minst följande parametrar: - Koppling - Längd - Dämpning - Reflektionsdämpning (Return Loss) 29

31 Vasakronan Projekteringsanvisning VERSION 5 - Överhörningsdämpning (NEXT) - Power Sum NEXT (PSNEXT) - ELFEXT - Power Sum ELFEXT (PSELFEXT) Partvinnade ledningar i områdesnät (telefoni) provas med avseende på: - Isolationsresistans mot jord - Rätt kopplat och god kontakt i varje par. Kontroll och uppmätning av samtliga dämpningsvärden för optofibrer. Mätning skall göras av både installerade fibrer och av eventuella korskopplings-sladdar om detta ingår i projekter/entreprenaden. Mätningar skall göras efter helt färdig installation. Mätmetod för dämpningsmätning skall vara one test cord i enighet med ISO/IEC Se exempel på: Dock skall följande värden uppfyllas: - Maximalt 0,30 db dämpning/kontakt - APC-slipning högst 0.5 db. - Maximalt 0,1 db dämpning/skarv - Reflexionsdämpning minst 50 db/kontakt - maximal dämpning på fibern 0,4dB/km på 1310nm. För singelmodefiber skall minst våglängderna 1310 nm, och 1550 nm mätas. Om systemleverantör kräver kontrollmätning av ytterligare våglängder skall detta även utföras. Längdmätning och inkoppling (polarisation) skall ingå. Mätning skall göras i båda riktningarna på varje fiberlänk. Värden för varje mätning skall generera egna separata utskrifter samt en sammanställning kabellängd skall anges i meter. Fiberlänkar över 2000 meter skall OTDR-mätas. Mätning görs på 1310, 1383 respektive 1550 nm i båda riktningarna. Parvis slingmätning tillåts om tillräckligt långa mätkablage används för att överbrygga instrumentets dödzon och instrumentet kan mäta flera delsträckor. 30

32 Vasakronan Projekteringsanvisning VERSION Provningsutrustning Spridningsnät. Mätinstrument som uppfyller kraven level IIIe enligt IEC Typ FLYKE DTX 1800 eller likvärdigt) Kalibreringen får ej vara äldre än 12 månader. Instrument skall lämna utskrivna testvärden för varje uppmätt kabel. Stam- och områdesnät partvinnat. Isolationsmätare med min 150 V provspänning. Resistansprovare alternativt mätinstrument enligt a ovan inställt på klass C. Optofiberkablar. Dämpningsmätningar utförs med dämpningsmätare (db-mätare) med två våglängdsområden enligt ovan, alternativt med två separata instrument. Optisk pulsreflexmätning utförs med OTDR-instrument med möjlighet att lagra mätningarna och föra över dem till dator för utskrift och vidare behandling Dokumentation provning Kalibreringsintyg för senaste kalibrering skall för varje använt instrument redovisas i dokumentationen. Partvinnade ledningar i spridningsnät. Testprotokoll för varje uppmätt länk skall redovisas både som separata mätningar samt i sammanställning kabel längd skall anges i meter. Samtliga uttag skall mätas som PL (Permanent Link) samt 5%-10% skall även mätas som CH (Channel Link). Samtliga mätningar skall ha godkända värden enligt klass E A. På protokoll skall framgå: - instrumenttyp med serienummer och programversion - datum och tid när provningen gjorts - vilken standard som använts som grund för provningen - vilka gränsvärden som ställts in för respektive prov - att aktuell kabeltyp ställts in med använd hastighetsfaktor (NVP) - vilken länk som har uppmätts genom angivande av registrerings beteckning - resultat från samtliga mätningar enligt omfattning ovan 31

33 Vasakronan Projekteringsanvisning VERSION 5 Partvinnade ledningar i områdes- och stamnät På protokoll skall framgå: - lägsta isolationsresistans mot jord för varje kabel - testresultat för koppling (OK eller inte) för varje kabel genom angivande av registreringsbeteckning Optofiberkablar. Mätresultat från dämpningsmätning redovisas i listform med en lista för varje kabel och varje våglängd i en sammanställning anges med kabellängd i meter. Dessutom ska separata mätprotokoll på respektive fiber levereras. Varje fiber skall redovisas med maximal dämpning. Mätprotokoll från OTDR-mätningar skall innehålla grafisk bild (mät- kurva) av fibern. Kurvan skall zoomas så att kabelns längd täcker så stor del av utskriften som möjligt. Mätmarkör skall placeras vid varje kabelände. Uppgifter om dämpning, kabellängd samt återreflektion (Return Loss) skall framgå för varje kabelsträcka. Samtliga provningsprotokoll skall även levereras i form av PDF-filer. Leverantörsspecifika format som kräver särskild programvara för att läsas accepteras ej. Se även avsnitt 11.4 Dokumentation. 11 Dokumentation Allmänt gäller att befintliga relationshandlingar skall kompletteras eller ändras efter företagna ändringar i installationer. Samtlig dokumentation ska vara på svenska. (Undantag kan göras för datablad för importerad utrustning) 11.1 Standard Dokumentation för data- och telenät upprättas, märks och namnges i enlighet med SS i befintliga byggnader där befintlig märkning följer denna standard. I nya eller befintliga byggnader där senast gällande standard har följts (SS-EN ) skall dokumentation och märkning följa denna. Se även 9 Märkning. Dessutom skall Vasakronans Projekteringsanvisningar CAD följas. Korskopplingsställen ges registerbeteckningar som skall samordnas med eventuella befintliga beteckningar inom respektive fastighet. 32

34 Vasakronan Projekteringsanvisning VERSION 5 Vid partiella ombyggnader av våningsplan tas hänsyn till denna plane ring så att en likartad struktur på sikt kan byggas upp inom hela fastigheten Omfattning Leverans av handlingar Digitala och fysiska handlingar levereras enligt instruktioner i Vasakronans projekteringsanvisningar CAD. Digital leverans ska alltid ske till Vasakronans Projektnätverk. Handlingar som är aktuella för leverans i samband med förändringar i IT/Tele/data installationer är: Planritning Nätschema med våningsfördelningar, överlämningspunkter/odf:er mm. och om möjligt foto på samtliga stativ (Vid förändring ska entreprenör komplettera och uppdattera befintligt dokumentation.) Ställförteckning. Eventuell befintlig ställförteckning kompletteras med nya ställ. Monteringsritning. Förbindningstabell/korskopplingar. Panelkort. Apparatlista för utrustning. För all levererad materiel, lämnas datablad med tekniska data, leverantör, eventuella reservdelar och beställningsidentitet Dataprogram Allmänt Giltiga dataprogram för upprättande av relationshandlingar anvisas i Projekteringsanvisningar CAD samt i undantagsfall enligt anvisning i projektet. Dataprogram för registerhandling Textdokument och Excel liknande dokument upprättas i gällande version enligt Vasakronans projekteringsanvisningar CAD. För upprättande av CAD-handlingar som enbart består av symbolik och inte är kopplade till andra CAD-handlingar t.ex. (A-ritningar) kan avsteg från regler i Projekteringsanvisning CAD vad gäller version accepteras så länge 33

35 Vasakronan Projekteringsanvisning VERSION 5 grunduppbyggnad med modellorienterat arbetsätt följs. CAD- formatet ska vara av typen DWG senaste supporterade format Rutiner Vid uppförande eller förändringar Ny anläggning, anläggningsdel eller utökning av befintlig anläggning skall utföras enligt Vasakronans Projekteringsanvisningar för och i samråd med Vasakronans nätadministratör*. Registrering skall utföras i ELKODA. Underlag för registrering och övrig dokumentation skall överlämnas till Vasakronans nätadministratör*. *Vasakronans nätadministratör = Samarbetspartnern Excanto som Vasakronan har avtal med angående installationer, underhåll och inkoppling av tjänster via datanätet. Kontakt:
