1 SYSTEM FÖR LÅGLUTANDE TAK Produktöversikt Version juni 2017 Med publiceringen av denna produktöversikt förlorar alla tidigare versioner sin giltighet. Med förbehåll till ändringar.

2 System för låglutande tak Produktöversikt Innehåll Asfalt-TAKBELÄGGNINGAR Innehållsöversikt... 4 Systemkonstruktioner - nybyggnation... 6 Systemkonstruktioner - renovering... 8 Ovanskikt / ytskikt Första tätskikt Ångspärr Isolering POLYURETAN (PIR) Innehållsöversikt PIR isolering för låglutande tak Isolering för terrasser-/golv Isoleringstjocklekar och U-värden i jämförelse Ytor och färger

3 3

4 4

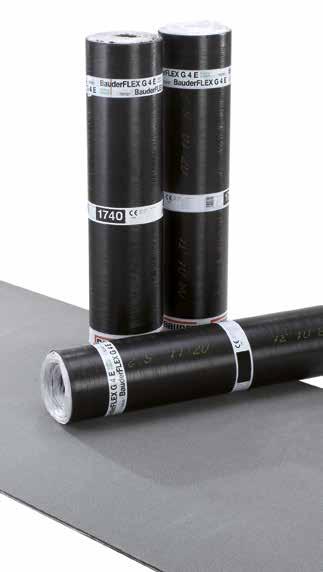

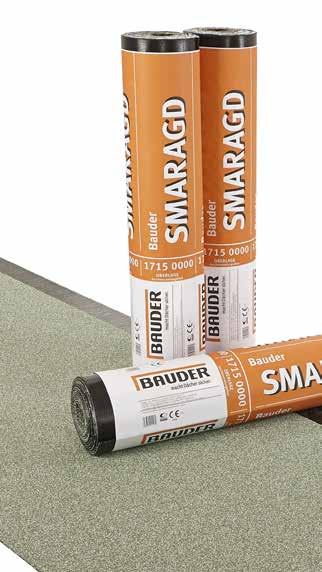

5 Asfalt-takbeläggningar LÅGLUTANDE TAK-SYSTEMLÖSNINGAR (EXEMPEL) Systemkonstruktioner asfalt - nybyggnation... 6 Systemkonstruktioner asfalt - renovering... 8 OVANSKIKT / YTSKIKT (EXEMPEL) KARAT SMARAGD Baukubit K5K TEC KSO SN FÖRSTA TÄTSKIKT (EXEMPEL) TEC KSA DUO, TEC KSA DUO TEC ELWS DUO THERM UL FLEX G 4 E ÅNGSPÄRR (EXEMPEL) TEC KSD finbeströdd TEC DBR THERM DS 1 DUO FLEX DNA ÖVERSIKT ASFALT TAKBELÄGGNINAR TEKNISK DATA Ovanskikt / ytskikt Första tätskikt Ångspärr och special mattor Takmembran tak- och tätskikt Syllpapp

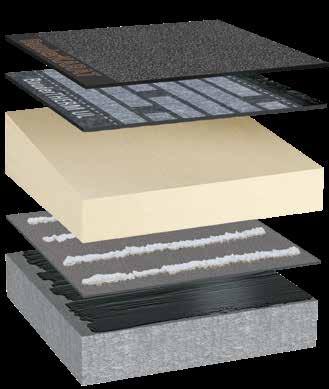

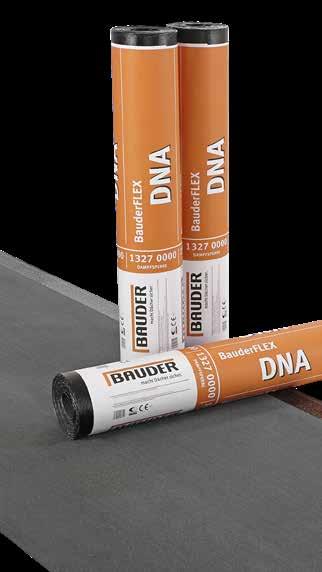

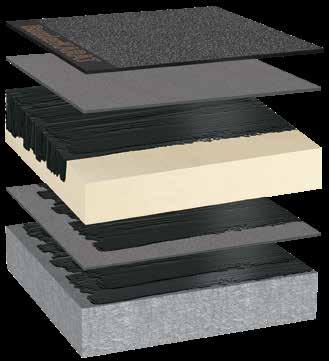

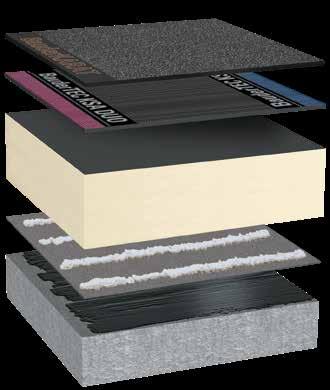

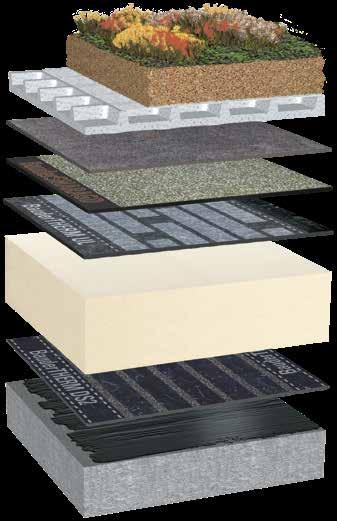

6 Låglutande tak-systemkonstruktion Asfalt Nybyggnation exempel* 2-lags tätning lags tätning på betong, med fall 2-lags, högkvalitativt asfalt-tätskikt-system på PIR isoleringsmaterial. 1 Ytskikt KARAT 2 1. Tätskikt THERM UL 50 3 Isolering PIR T fallisolering (WLS ) 4 Klister klisterskum 5 Ångspärr FLEX DNA 6 Primer Emulsion 7 Underkonstruktion Betong 2-lags tätning på betong, med takplantering lags, högkvalitativt asfalt-tätskikt-system med rotskydd, för takplantering. 1 Takplantering gröna tak-system 2 Skyddsmatta skyddsmatta FSM Ytskikt SMARAGD 4 1. Tätskikt THERM UL Isolering PIR M / MF (WLS ) 6 Ångspärr THERM DS2 7 Primer Emulsion 8 Underkonstruktion Betong 2-lags tätning på betong lags, högkvalitativt asfalt-tätskikts-system på PIR-isolering. 1 Ytskikt KARAT 2 1. Tätskikt TEC KSA DUO Isolering PIR FA (WLS ) 4 KLister klisterskum 5 Ångspärr Super AL-E PLUS 6 Primer Emulsion 7 Underkonstruktion Betong 6

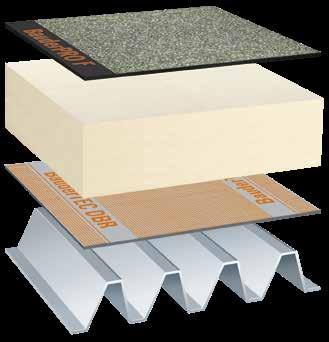

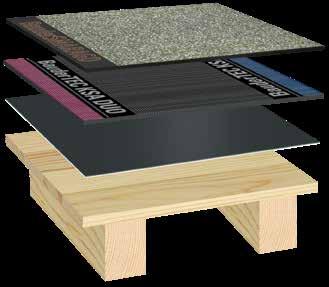

7 Låglutande tak-systemkonstruktion Asfalt Nybyggnation exempel* Kompakttak, Aufbau auf Holz, Industrie-Leichtdach 1 2 PIR Kompakttak 2-lags, högkvalitativt asfalt-tätskikt-system på PIR KOMPAKT. 1 Ytskikt KARAT Tätskikt 3 Isolering 4 Ångspärr 5 Primer Emulsion KOMPAKT ULK i hetasfalt PIR KOMPAKT i fall (WLS ) i hetasfalt KOMPAKT DSK i hetasfalt 6 Underkonstruktion Betong lags tätskikt på trä 2-lags, högkvalitativt asfalt-tätskikt-system på träpanel ex. carport. 1 Ytskikt SMARAGD 2 1. Tätskikt TEC KSA DUO 35 3 Skiljeskikt FLEX TA 600 mekanisk fäst 4 Underkonstruktion Trä Lätta industritak enligt DIN 18234, B ROOF (t1+t2) 1-lags, högkvalitativt asfalt-tätskikt-system på PIR isoleringsmaterial, mekanisk infästning vid minst 2% lutning enligt industristandard. 1 Ytskikt PRO F 2 Isolering PIR M / MF (WLS ) 3 Ångspärr TEC DBR 4 Underkonstruktion Trapetsplåt * Med tanke på det stora antalet systemuppbyggnader för nybyggnation och renovering, är det inte möjligt att visa alla varianter här. Alla systemuppbyggnader som visas här uppfyller kraven i hårda tak, DIN och relevanta tekniska regler. Kontakta gärna din konsult om andra kombinationer för systemuppbyggnad och om du har frågor. 7

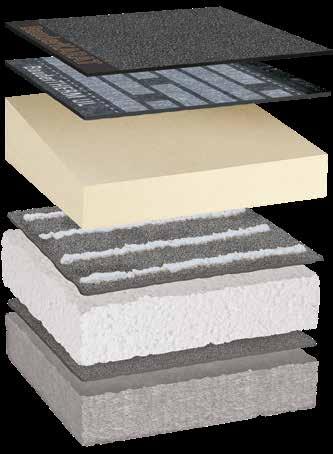

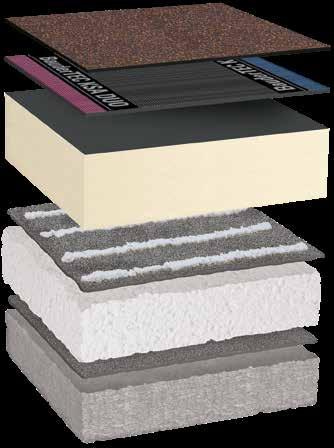

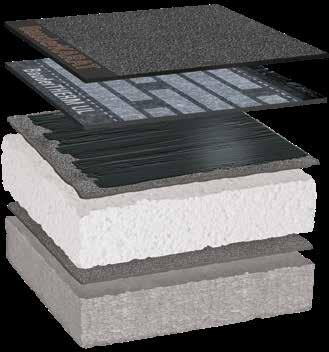

8 Låglutande tak-systemkonstruktion Asfalt Renovering exempel* Icke fungerande gammal skiktuppbyggnad Renovering med asfalt, 2-lags tätskikt, med fall 2-lags, svetsat, högkvalitativt asfalt renoveringssystem på PIR med icke fungerande gammal skiktuppbyggnad, men torr värmeisolering. 1 Ytskikt KARAT 2 1. Tätskikt THERM UL 50 3 Isolering PIR T fallisolering (WLS ) 4 Klister klisterskum 1) 5 Gammal tätskikt ej fungerande 6 Gammal isolering torr värmeisolering 7 Ångspärr fungerande 8 Underkonstruktion Betong / Trapetsplåt / Trä 1) ggf. Primer Emulsion Renovering med asfalt, 2-lags tätskikt 2-lags, svetsat, högkvalitativt asfalt renoveringssystem med aluminiumlaminerad PIR, icke fungerande gammal skiktuppbyggnad men torr värmeisolering. 1 Ytskikt Baukubit K5K 2 1. Tätskikt TEC KSA DUO 35 3 Isolering PIR FA (WLS ) 4 Klister klisterskum ) 5 Gammal tätskikt ej fungerande 6 Gammal isolering torr värmeisolering 7 Ångspärr fungerande 8 Underkonstruktion Betong / Trapetsplåt / Trä 1) ggf. Primer Emulsion 8

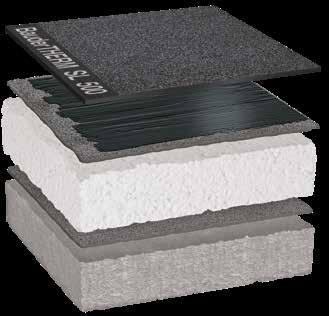

9 Låglutande tak-systemkonstruktion Asfalt Renovering exempel* Fungerande gammal skiktuppbyggnad Renovering med asfalt, 2-lags tätskikt 2-lags, svetsat, högkvalitativt asfalt renoveringssystem med fungerande gammal skiktuppbyggnad 1 Ytskikt KARAT 2 1. Tätskikt THERM UL 50 3 Primer Emulsion 4 Gammal tätskikt fungerande 5 Gammal isolering torr värmeisolering 6 Ångspärr fungerande 7 Underkonstruktion Betong / Trapetsplåt / Trä Renovering med asfalt, 1-lags tätskikt lags, svetsat, högkvalitativt asfalt renoveringssystem med fungerande gammal skiktuppbyggnad vid minst 2% fall. 1 Tätskikt-/ Renoveringsovanskikt THERM SL Primer Emulsion 3 Gammal tätskikt fungerande 4 Gammal isolering torr värmeisolering 5 Ångspärr fungerande 6 Underkonstruktion Betong / Trapetsplåt / Trä * Med tanke på det stora antalet systemuppbyggnader för nybyggnation och renovering, är det inte möjligt att visa alla varianter här. Alla systemuppbyggnader som visas här uppfyller kraven i hårda tak, DIN och relevanta tekniska regler. Kontakta gärna din konsult om andra kombinationer för systemuppbyggnad och om du har frågor. 9

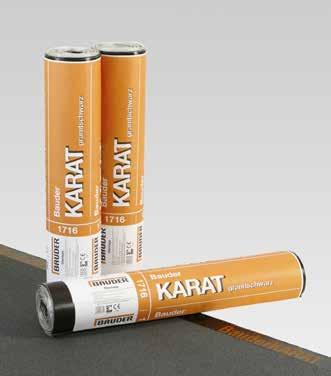

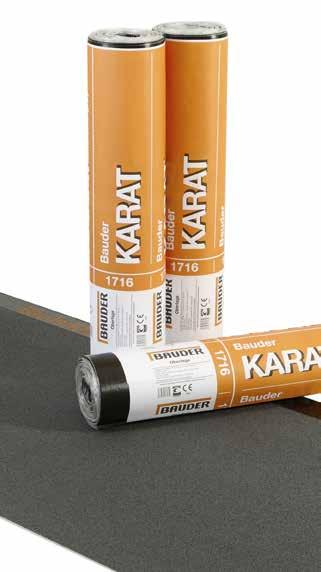

10 Asfalt takmembran Högsta kvalitet skikt för skikt Ovanskikt / Ytskikt (urval) KARAT Högkvalitativ tätning med långsiktig säkerhet Polymer asfalt takmembran med en mekaniskt extremt kraftig polyesterarmering i kombination med en högkvalitativ asfaltsammansättning. Beläggning av skiffergranulat i grönvitt och design-nyansen svart granit. Grafitsvart är en naturnyans som inte bleknar men har vissa avsiktliga färgvariationer. Användningsområden: Topp-polymer asfalt takmembran som ovanskikt för låglutande tak med en flerskiktstäckning. Särskilda egenskaper: Flexibilitet i kyla undre täckmassa -40 C, värmebeständighet av den övre täckmassan upp till +150 C 1450 N maximal draghållfasthet: Vid anslutningar och kanter tål KARAT högsta mekaniska påfrestningar Tillgänglig(a) färg(er) (se sidan 33): grafitsvart grönvit SMARAGD Rotskyddad takuppbyggnad Polymerasfalt-takmembran. Mekaniskt extremt kraftig polyesterarmering i kombination med en högkvalitativ asfaltsammansättning och integrerat rotskydd. Användningsområden: SMARAGD används som ovanskikt för långtidstätning och långtids rotskydd under gröna tak. Särskilda egenskaper: rotskydd enligt FLL-standarder flexibilitet i kyla undre täckmassa -40 C värmebeständighet övre täckmassa upp till +150 C 1450 N maximal draghållfasthet Tillgänglig(a) färg(er) (se sidan 33): grönvit 10

11 Baukubit K5K Högkvalitativ tätning med långsiktig hållbarhet Baukubit K5K är en högkvalitativ skifferbelagt elastomerasfalt takmembran. Optimalt anpassat i avseende vad det gäller säkerhet och hållbarhet. Användningsområden: Elastomerasfalt-takmembran som ovanskikt för låglutande tak med en flerskiktstäckning. Särskilda egenskaper: Stort temperaturtområde: Flexibilitet i kyla täckmassa -36 C Värmebeständighet +120 C 1000 N maximal draghållfasthet Tillgänglig(a) färg(er) (se sidan 33): naturskiffer grafitsvart rödskiffer höstbrun TEC KSO SN Kallsjälvklistrande tätskikt med svetsskarv Som kallsjälvklistrande ovanskikt med extra svetsskarv för säker skarvförslutning tål denna takmembran kraftiga mekaniska påfrestningar och är visuellt tilltalande. Användningsområden: Kallsjälvklistrande asfalt takmembran som ovanskikt för låglutande tak med en flerskiktstäckning. Särskilda egenskaper: kallkistring över hela ytan säker het svetsskarv väder- och temperaturbeständig, långlivad, mycket belastbar visuellt tilltalande 1000 N maximal draghållfasthet Tillgänglig(a) färg(er) (se sidan 33): naturskiffer basaltsvart 11

12 Asfalt takmembran Högsta kvalitet skikt för skikt Första tätskikt (urval) TEC KSA DUO / TEC KSA DUO 35 Första tätskikt med twist Självklistrande första tätskikt av special elastomerasfalt med variabel skarvklistring: Kallklistring i skarvområdet och över hela ytan eller kallklistring av ytan och svetsning av längs- och tvärskarvarna. Önskad svetsskarv kan hela tiden bestämmas på plats och ändras igen. Användningsområden: Som självklistrande underlagstakmembran för låglutande tak med en flerskikts-täckning av asfalt tätskikt. Exempelvis för värmekänslig värmeisolering eller brandfarliga underlag. Särskilda egenskaper: användbar som 1:a skikt, kallkllistrad över hela ytan med hetklistrad eller kallklistrad skarv säker nödtätning vid hetklistrad skarv kan läggas mycket snabbt och enkelt låg vådtjocklek bra detaljbearbetning TEC ELWS DUO Första tätskikt, skiljeskikt och ångtryck utjämningsskikt Självklistrande första tätskikt av special elastomerasfalt med variabel skarvklistring: Kallklistring i skarvområdet och över hela ytan eller kallklistring av ytan och svetsning av längs- och tvärskarvarna. Önskad svetsskarv kan hela tiden bestämmas på plats och ändras igen. Användningsområden: Som självklistrande underlagstakmembran för låglutande tak med en flerskikstäckning av asfalt tätskikt. Exempelvis för värmekänslig värmeisolering eller brandfarliga underlag. Om den avdragbara folien på undersidan avlägsnas endast i skarvområdet, fungerar membranet som extra skiljeskikt - om den avdragbara folien på undersidan avlägsnas delvis fungerar det även som ångtryck utjämningsskikt. Särskilda egenskaper: 6x-perforerad avdragbar folie på undersidan inget extra skiljeskikt krävs på träpanel säker nödtätning vid hetklistrad skarv låg vådtjocklek bra detaljbearbetning förenklad lagerhållning tack vare brett användningsområde 12

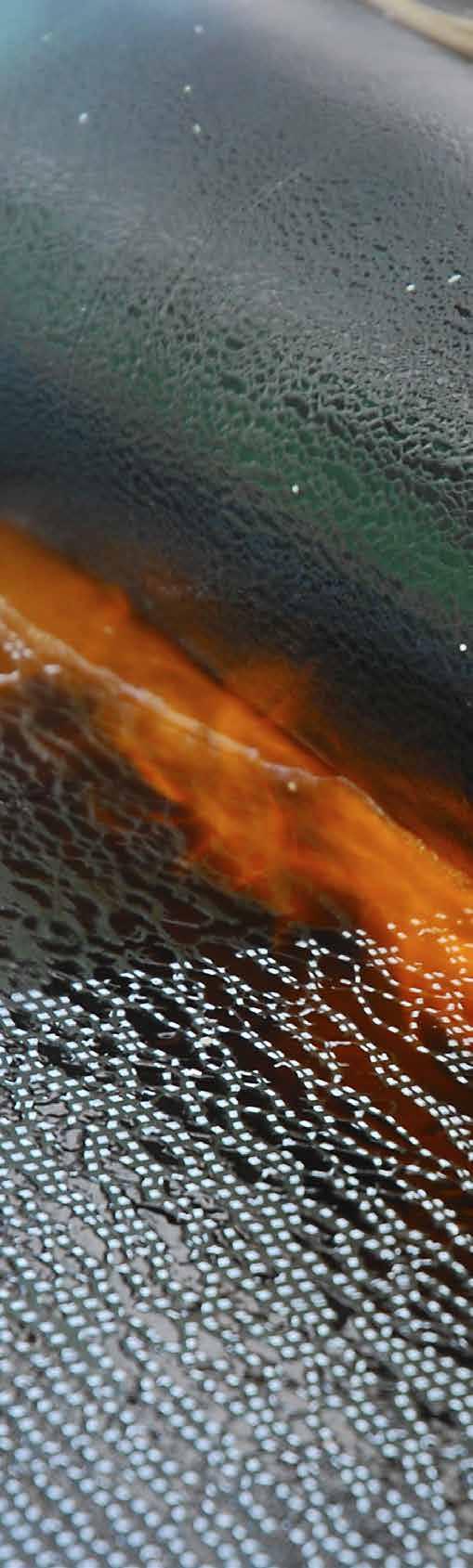

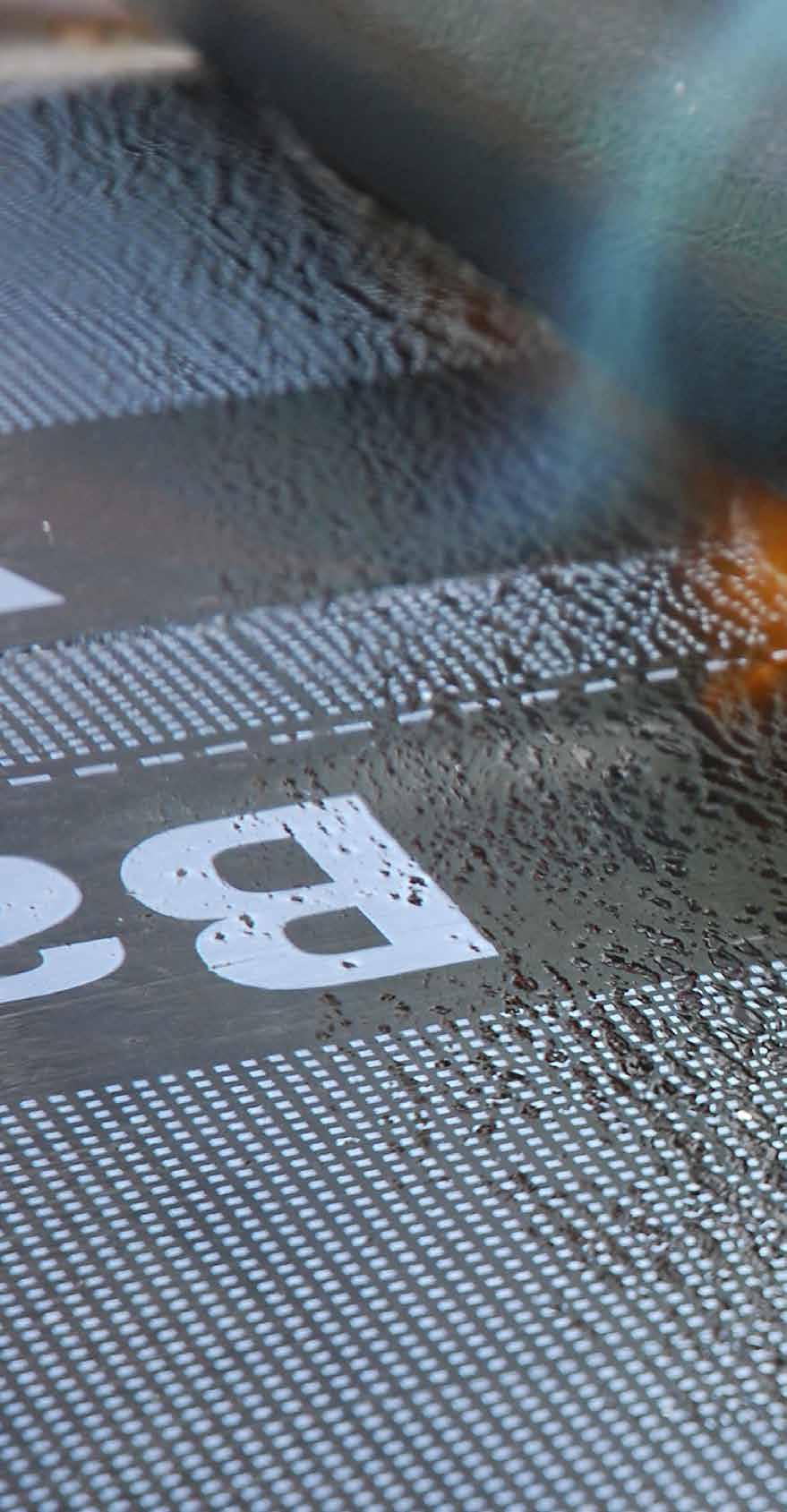

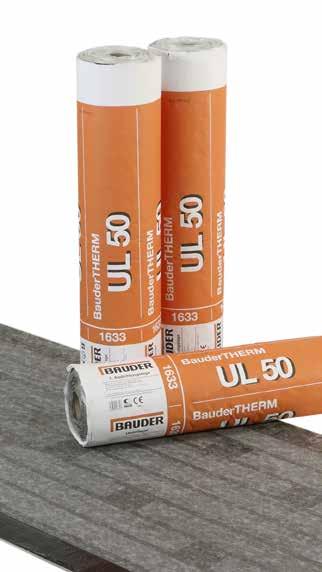

13 THERM UL 50 Snabbsvetsat första tätskikt Dessa tätskikt av special elastomerasfalt kännetecknas av sin minimala smälttid - som möjliggjorts genom THERM-remsor på undersidan. På grund av den låga värmeutvecklingen skadas PIR isoleringsmaterial inte. Samtidigt sparar du energi, material och tid. Zonerna med beläggning mellan THERM-remsorna sörjer för kontrollerad utjämning av ångtryck vid eventuellt instängd fukt. Detta förebygger möjliga bubblor. Användningsområden: Som första tätskikt för låglutande tak med en flerlagstäckning av asfalt tätskikt, inkl. snabbsvetsning och ångtryck utjämningsskikt. Särskilda egenskaper: Snabbsvetsning med specialasfalt THERM-remsor på undersidan av ångtryckutjämningsskiktet 1000 N maximal draghållfasthet FLEX G 4 E Asfalt-tästkikt Special-elastomerasfalt takmembran med högre prestanda än normstandarden. Användningsområden: Som första tätskikt för låglutande tak med en flerlagstäckning av asfalt tätskikt. Särskilda egenskaper: 1200 N maximal draghållfasthet 13

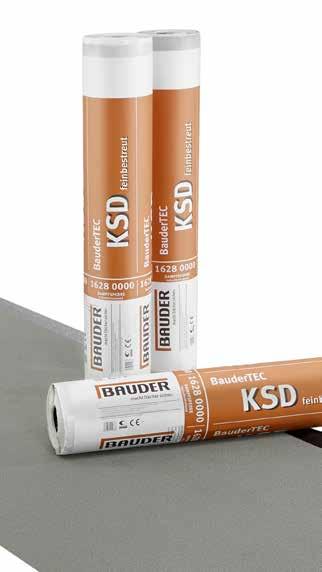

14 Asfalt-takmembran Högsta kvalitet skikt för skikt Ångspärrar (urval) TEC KSD finbeströdd Ångspärr med säker nödtätning vid hetklistrad skarv Kallsjälvklistrande elastomerasfalt ångspärr med säker skarvförslutning och glidfast, finbeströdd asfalt ovansida. Kallsjälklistrande undersida på traptesplåt eller perforerad avdragbar folie som skiljeskikt på trä. Genom skarvsvetsning säkerställas en säker nödtätning. Användningsområden: Elastomerasfalt kallsjälvklistrande ångspärr under värmeisolering med säker skarvförslutnng. Särskilda egenskaper: finbeströdd ovansidan med kantremsa dubbelt perforerad avdragbar folie på undersidan, kallsjälvklistrande massa Bärinlägg aluminium-polyester-kombination med gallerarmering längd 10 m, bredd 1,08 m tjocklek 2,5 mm flexibilitet i kyla -25 C värmebeständighet +70 C töjning 2 % sd-värde 1500 m TEC DBR Asfalt-ångspärr för lätta tak enligt DIN Högkvalitativ, självklistrande och lufttät asfalt ångspärr som uppfyller alla krav på brandsäkerhet enligt DIN Med sin bredd på 1,25 m, är den perfekt för utläggning på trapetsplåt. Användningsområden: Låglutande tak enligt industristandard, perfekt för utläggning på trapetsplåt. Särskilda egenskaper: brandlastreducerad värmevärde <10,5 MJ/m² ekonomisk 60-meter-rulle, snabb och effektiv utläggning kallsjälvklistrande undersida sd-värde 1500 m 14

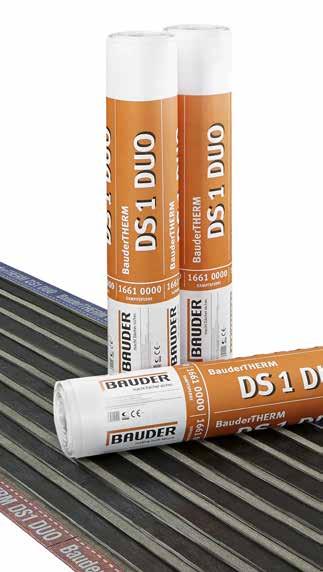

15 THERM DS1 DUO Kallsjälvklistrande ångspärr med THERM-remsor THERM DS 1 DUO är en kallsjälvklistrande ångspärr med THERMremsor. Ångspärren har THERM-remsor på ovansidan, på undersidan är den självklistrande. Fördelar: Liten låga, ren, snabb och ännu enklare utläggning. Användningsområden: Ångspärr på trapetsplåt med special aluminiumfolie. Undersidan är kallsjälvklistrande med perforerad avdragbar folie för användning som skiljeskikt på trä. Ovansida med THERM-remsor för klistring av PIR värmeisoleringselement. Särskilda egenskaper: dubbelt perforerad avdragbar folie på undersidan klistring över hela ytan möjlig eller endast skarvklistring inget extra skiljeskikt krävs på träpanel säker nödtätning vid hetklistrad skarv mekaniskt belastbar och genomtrampsäker sd-värde 1500 m FLEX DNA Asfalt-ångspärr som elastomerasfalt takmembran FLEX DNA är en ångspärr av särskilt hög kvalitet, som läggs som en tätskikt. Den har en armering av en aluminiumlaminatfolie med ett SD-värde > 1500 m i kombination med glasfleece. Med FLEX DNA kan en säker nödtätning uppnås även på underlag av trapetsplåt om huvudstosarna förstärks med en plåtremsa. FLEX DNA är genomtrampsäker på underlag av trapetsplåt. Ovansidan är fint beströdd med grafitsvart granulat, ytterligare takuppbyggnader kan klistras, fixeras mekaniskt eller läggas löst med pålagd last. Användningsområden Elastomerasfalt-ångspärr för utläggning på Betong eller trapetsplåt. Eller på träpanel med skiljeksikt FLEX TA 600. Särskilda egenskaper elastomerasfalt-takmembran flexibilitet i kyla -30 C värmebeständighet C tjocklek 4 mm säker nödtätning sd-värde > 1500 m 15

16 Asfalt-takbeläggningar Teknsik data - översikt Ovanskikt / ytskikt Ovanskikt KARAT Baukubit K5K SMARAGD PLANT E FLEX K5E ROTSKYDD Beskrivning topppolymerasfalttakmembran topppolymerasfalttakmembran topp-polymerasfalttakmembran, rotskydd enligt FLL-standarder elastomerasfalttakmembran, rotskydd enligt FLL-standarder elastomerasfalttakmembran Bearbetning svetsning svetsning svetsning svetsning svetsning Ovansida skiffer skiffer skiffer skiffer skiffer Undersida folie folie folie folie folie Armering polyesterarmering 300 g/m² polyesterfleece 250 g/m² polyesterarmering 300 g/m² polyesterfleece 250 g/m² polyesterfleece 250 g/m² Längd (m) DIN EN Bredd (m) DIN EN Tjocklek (mm) DIN EN ,2 5,2 5,2 5,2 5,2 Flexibilitet i kyla ( C) DIN EN ovan -40 nere ovan -40 nere Värmebeständighet ( C) DIN EN ovan +120 nere ovan +120 nere Draghållfasthet: max dragkraft (N / 50 mm) DIN EN Draghållfasthet: Töjning (%) DIN EN Användningstyp enligt DIN V DO/E1 PYE KTP 300 S5 DO/E1 PYE PV 200 S5 DO/E1 PYE KTP 300 S5 DO/E1 PYE PV 200 S5 DO/E1 PYE PV 200 S5 Artikelnummer grafitsvart grönvit grafitsvart höstbrun naturskiffer rödskiffer grönvit grönskiffer naturskiffer vikt: Per mm tjocklek kan beräkning ske med 1,1 kg per m2 ytvikt.

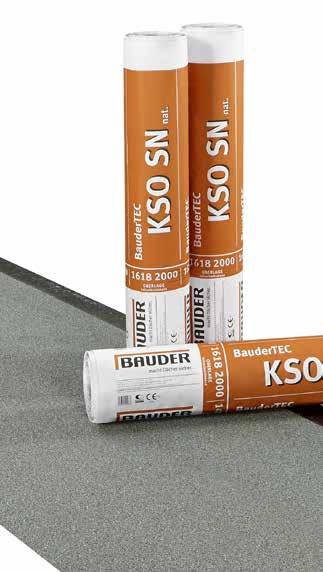

17 TEC KSO SN TEC KSO THERM SL 500 PRO F PYE PV 200 S5 EN elastomerasfaltkallsjälvhäftande takmembran med svetsskarv elastomerasfaltkallsjälvhäftande takmembran topp-saneringstakmembran, 1-lags tätskikt topp-elastomerasfalt, 1-lags tätskikt elastomerasfalttakmembran kallsjälvhäftande, svetsning (skarv) kallsjälvhäftande snabbsvetsning mek. infästning, svetsning (skarv) svetsning skiffer skiffer skiffer skiffer skiffer avdragbar folie, kallsjälvhäftande massa + svetsskarv avdragbar folie, kallsjälvhäftande massa folie, THERMremsa folie folie armeringsgaller armeringsgaller polyesterfleece 250 g/m² special-polyesterbärare polyesterfleece 250 g/m² ,1 1 4,0 4,0 5,2 5,2 5, DO/E1 PYE KTG KSP 4 DO/E1 PYE KTG KSP 4 DO/E1 PYE KTP 5 DE/E1 PYE KTP 5 DO/E1 PYE PV 200 S5 naturskiffer naturskiffer naturskiffer grafitsvart naturskiffer

18 Asfalt-takbeläggning Teknisk data - översikt Första tätskikt Ny Första tätskikt TEC KSA DUO 35 TEC KSA DUO TEC KSA TEC ELWS DUO KOMPAKT ULK Beskrivning elastomerasfaltkallsjälvhäftande takmembran med variabel skarvklistring elastomerasfaltkallsjälvhäftande takmembran med variabel skarvklistring elastomerasfaltkallsjälvhäftande takmembran el.bit-ksh-takmembran med var. skarvklistring och ångtryck-utjämningsskikt elastomerasfalttätskikt för systemet - KOMPAKT Bearbetning kallsjälvhäftande, svetsning (skarv) kallsjälvhäftande, svetsning (skarv) kallsjälvhäftande kallsjälvhäftande, svetsning (skarv) gjut- och inrullningsförfarande Ovansida folie folie folie folie foliekascherad, längsskarv sandbeläggning Undersida avdragbar folie, kallsjälvhäftande massa avdragbar folie, kallsjälvhäftande massa avdragbar folie, kallsjälvhäftande massa multi-perforerad avdragbar folie, kallsjälvhäftande massa sandbeläggning Armering gallerarmering med glasfleece gallerarmering med glasfleece gallerarmering med glasfleece gallerarmering med glasfleece Polyesterfleece 250 g/m² Längd (m) DIN EN ,5 7,5 10 7,5 10 Bredd (m) DIN EN Tjocklek (mm) DIN EN , Flexibilitet i kyla ( C) DIN EN ovan -30 nere -25 ovan -30 nere -25 ovan -30 nere -25 ovan -30 nere -30 Värmebeständighet ( C) DIN EN Draghållfasthet: max dragkraft (N / 50 mm) DIN EN Draghållfasthet: Töjning (%) DIN EN Användningstyp enligt DIN V DU/E1 PYE KTG KSP 3,5 DU/E1 PYE KTG KSP 3 DU/E1 PYE KTG KSP 3 DU/E1 PYE KTG KSP 3 DU/E1 PYE PV 200 DD Artikelnummer vikt: Per mm tjocklek kan beräkning ske med 1,1 kg per m2 ytvikt.

19 FLEX K 5 E FLEX G 4 E THERM UL 50 THERM UL 30 PYE PV 200 S5 PYE G 200 S4 PYE PV 200 DD snabbsvetsbar elastomerasfalt takmembran snabbsvetsbar elastomerasfalt takmembran elastomerasfalttakmembran elastomerasfalttakmembran elastomerasfalttakmembran elastomerasfalttakmembran elastomerasfalttakmembran svetsning svetsning snabbsvetsning snabbsvetsning svetsning svetsning gjut- och inrullningsförfarande finbeströdd finbeströdd fleecebeläggning, sand fleecebeläggning, sand finbeströdd finbeströdd sandbeläggning folie folie folie, THERMremsa folie, THERM-remsa folie folie sandbeläggning Polyesterfleece 250 g/m² Glasväv 200 g/m² polyesterväv med glasfleece 180 g/m² gallerarmering med glasfleece Polyesterfleece 250 g/m² Glasväv 200 g/m² Polyesterfleece 250 g/m² 5 5 7,5 7, , DU/E1 PYE PV 200 S5 DU/E1 PYE G 200 S4 DU/E1 PYE KTP S4 DU/E1 PYE KTG S4 DU/E1 PYE PV 200 S5 DU/E1 PYE G 200 S4 DU/E1 PYE PV 200 DD

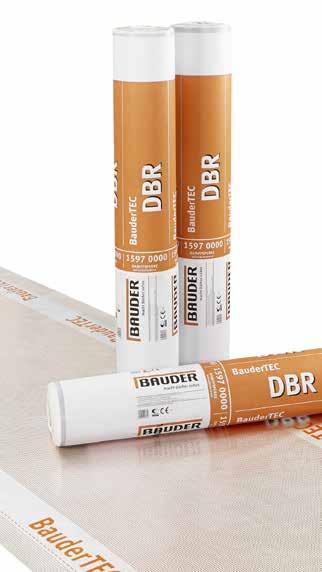

20 Asfalt-takbeläggningar Teknsik data - översikt Ångspärr och special takmattor Ångspärr och special takduk TEC KSD finbeströdd TEC KSD DUO TEC KSD TEC DBR FLEX DNA Beskrivning kallsjälvklistrande elastomerasfalt ångspärr med säker skarvklistring kallsjälvklistrande elastomerasfalt ångspärr med variabel skarvklistring kallsjälvklistrande elastomerasfalt ångspärr kallsjälvklistrande elastomerasfalt ångspärr (brandlastreducerad) special elastomerasfalt-ångspärr takduk Bearbetning kallsjälvhäftande, svetsning kallsjälvhäftande, svetsning (skarv) kallsjälvhäftande kallsjälvhäftande svetsning Ovansida finbeströdd med skarvremsa (folie) specialaluminiumfolie specialaluminiumfolie specialaluminiumfolie finbeströdd med skarvremsa Undersida perforerad avdragbar folie, kallsjälvhäftande massa perforerad avdragbar folie, kallsjälvhäftande massa avdragbar folie, kallsjälvhäftande massa avdragbar folie, kallsjälvhäftande massa folie Armering aluminium-polyester-kombination med gallerarmering 200 /m² aluminium-polyester-kombination + glasfleece 60 g/m² aluminium-polyester-kombination + glasfleece 60 g/m² aluminium-polyester-kombination + glasarmering aluminium-polyester-kombination + glasfleece Längd (m) DIN EN Bredd (m) DIN EN , ,25 1 Tjocklek (mm) DIN EN ,5 1,5 1,5 ca. 0,4 4 Flexibilitet i kyla ( C) DIN EN Värmebeständighet ( C) DIN EN Draghållfasthet: max dragkraft (N / 50 mm) DIN EN längsgående 1000 tvärsgående 1000 längsgående 400 tvärsgående 400 längsgående 400 tvärsgående 300 längsgående 950 tvärsgående 750 längsgående 650 tvärsgående 500 Draghållfasthet: töjning (%) DIN EN Ånggenomsläpplighet: sd-värde (m) DIN EN Artikelnummer vikt: Per mm tjocklek kan beräkning ske med 1,1 kg per m2 ytvikt.

21 THERM DS1 DUO THERM DS2 Super AL-E Super AL-E PLUS KOMPAKT DSK VA 4 (V 60 S4 + AL) AG 4 (G 200 S4 + AL) kallsjälvklistrande elastomerasfalt ångspärr med variabel THERMremsa snabbsvetsbar elastomerasfalt ångspärr THERM-remsa på båda sidor special elastomerasfalt-ångspärr takduk Spezial Elastomerbitumen-Dampfsperrschweißbahn special elastomerasfalt-ångspärr takduk för system -KOMPAKT asfalt-ångspärr takduk asfalt-ångspärr takduk kallsjälvhäftande, svetsning (skarv snabbsvetsning svetsning Schweißverfahren gjut- och inrullningsförfarande svetsning svetsning folie, THERMremsa folie, THERMremsa finbeströdd Naturschiefer finbeströdd finbeströdd finbeströdd perforerad avdragbar folie, kallsjälvhäftande massa folie folie finbeströdd folie folie folie, THERMremsa aluminium-polyester-kombination + glasfleece 60 g/m² aluminium-polyester-kombination + glasfleece 60 g/m² aluminium-polyester-kombination + glasfleece 60 g/m² aluminium-polyester-kombination med glasfleece aluminium-polyester-kombination + glasfleece 60 g/m² aluminium-polyester-kombination + glasfleece 60 g/m² aluminiumband och glasväv 200 g/m² 7,5 7,5 7, ,08 1, ,5 3,7 2, längsgående 400 tvärsgående 400 längsgående 400 tvärsgående 400 längsgående 400 tvärsgående 400 längsgående 400 tvärsgående 400 längsgående 400 tvärsgående 400 längsgående 400 tvärsgående

22 Asfalt-takbeläggningar Teknisk data - översikt Övriga beläggningar Produkt G 5 (G 200 S 5) G 4 (G 200 S 4) V 60 S 4 BIT G 200 DD BIT V 13 Beskrivning Asfalttakmembran Asfalttakmembran Asfalttakmembran Asfalt takmembran Asfaltmembran Bearbetning svetsning svetsning svetsning gjut- och inrullningsförfarande - Ovansida finbeströdd finbeströdd finbeströdd sandbeläggning sandbeläggning Undersida folie folie folie sandbeläggning sandbeläggning Armering Glasväv 200 g/m² Glasväv 200 g/m² glasfleece 60 g/m² Glasväv 200 g/m² glasfleece 60 g/m² Längd (m) DIN EN Bredd (m) DIN EN Tjocklek (mm) DIN EN Flexibilitet i kyla ( C) DIN EN Värmebeständighet ( C) DIN EN Draghållfasthet: max dragkraft (N / 50 mm) DIN EN längsgående 400 tvärsgående längsgående 400 tvärsgående 300 Draghållfasthet: töjning (%) DIN EN Användningstyp enligt DIN V DU/E2 G 200 S5 DU/E2 G 200 S4 DZ/E4 V 60 S4 DU/E2 G 200 DD DZ/E4 V 13 Artikelnummer vikt: Per mm tjocklek kan beräkning ske med 1,1 kg per m2 ytvikt.

23 BIT R 500 BIT R 333 BIT R 500 N BIT R 333 N Syllpapp FLEX TA 600 asfalt takmembran med filtbeläggning asfalt takmembran med filtbeläggning asfalt takmembran med filtbeläggning asfalt takmembran med filtbeläggning asfalt takmembran med filtbeläggning elastomerasfalt som ångtryck utjämningsskikt lös utläggning sandbeläggning sandbeläggning utan sandbeläggning utan sandbeläggning sandbeläggning folie sandbeläggning sandbeläggning utan sandbeläggning utan sandbeläggning sandbeläggning Polyestervlies filtbeläggning 500 g/m² filtbeläggning 333 g/m² filtbeläggning 500 g/m² filtbeläggning 333 g/m² filtbeläggning 500 g/m² polyesterfleece 180 g/m² olika bredder längsgående 300 tvärsgående 200 längsgående 250 tvärsgående 150 längsgående 350 tvärsgående 200 längsgående 250 tvärsgående 150 längsgående 300 tvärsgående 200 längsgående 550 tvärsgående ,5 cm: ,5 cm: cm: cm: ,5 cm: cm:

24 24

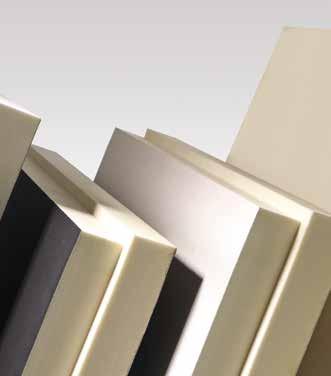

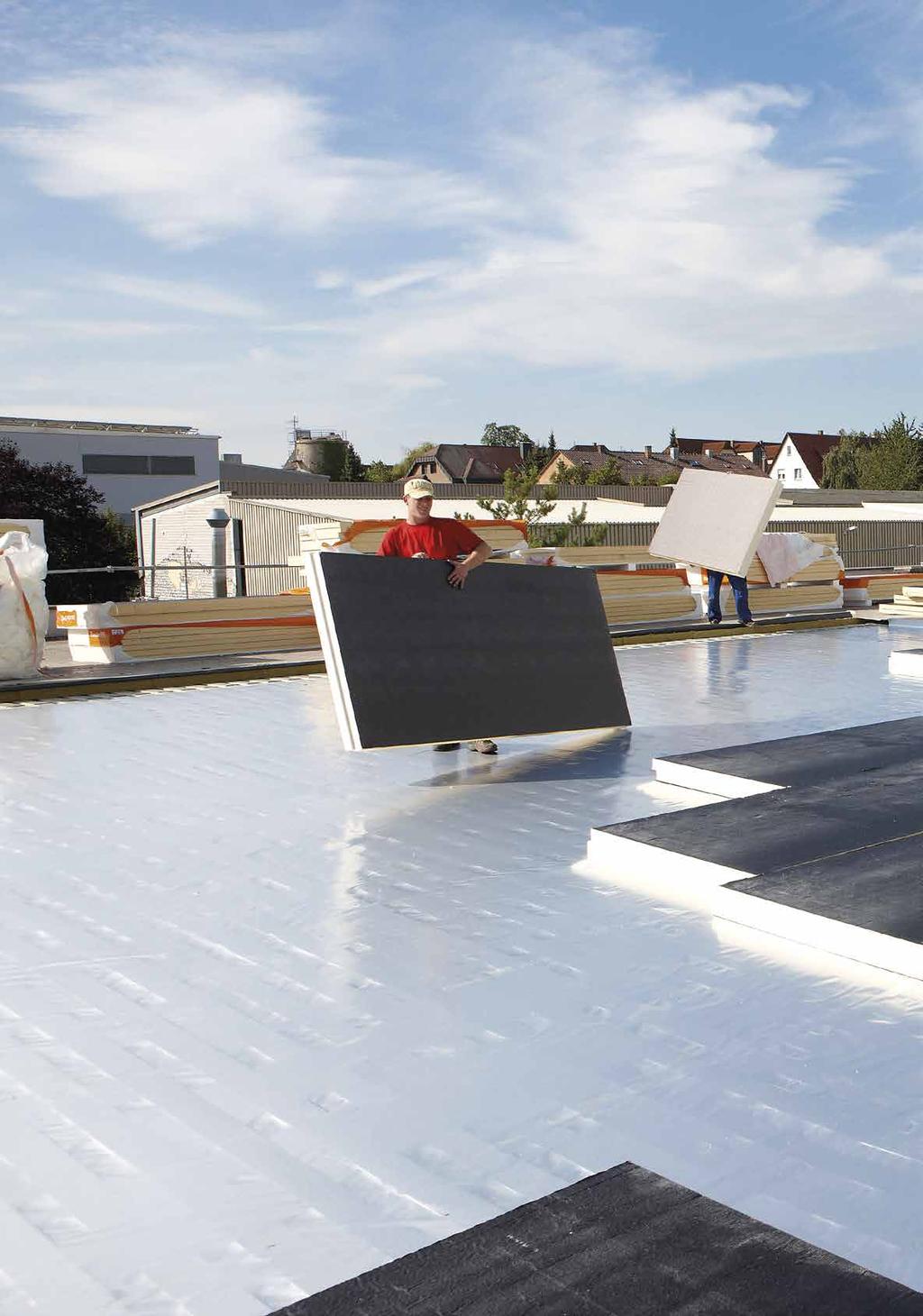

25 Polyuretan-isolering PIR ISOLERINGSSKIVOR FÖR LÅGLUTANDE TAK PIR FA PIR M/MF ISOLERING FÖR LÅGLUTANDE TAK UTAN TÄCKSKIKT PIR T lutning-/planskivor PIR KOMPAKT PIR KOMPAKT lutning-/planskivor TERRASSER-/GOLVISOLERINGSSKIVOR PIR FA TE VIP TE ÖVERSIKT ISOLERINGSSKIVOR TEKNISK DATA PIR VIP TE Isolerings tjocklekar och U-värden i jämförelse

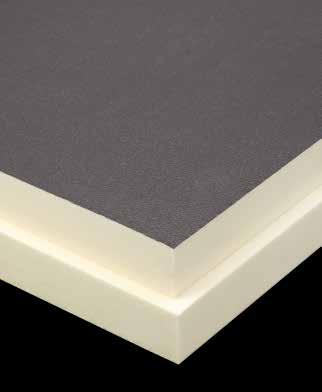

26 Polyuretan-isolering PIR Isoleringsskivor för låglutande tak PIR FA Isoleringsskivor för låglutande tak Isoleringsskivor för låglutande tak med dubbelsidigt täckskikt av aluminium, med fals. Användningsområden: PIR FA är speciellt konstruerad för användning på lätta industritak. Tack vare de goda värmeisoleringsegenskaperna kan isoleringens tjocklek minskas. Detta och den låga rådensiteten möjliggör storformatiga och lätta isoleringsskivor. Särskilda egenskaper: omlöpande fals lågreflekterande yta enkel och snabb bearbetning låg rådensitet hög tryckhållfasthet, alltså inga gångvägar som vid mjuka isoleringsmaterial Värmekonduktivitet: 0,022 ( 80 mm), 0,024 (<80 mm) 150 mm Värmeledningsförmåga W/(m K) 130 mm 110 mm 90 mm 70 mm 50 mm PIR FA PIR FA TE 80 mm 0,022 PIR M/MF 80 mm 0,027 EPS mineralfiber 0,040 skumglas 0, mm 10 mm I diagrammet visas de olika isoleringsmaterialen. För att uppnå samma U-värde (i detta exempel 0,30 W/m2K), krävs olika tjocklekar av isoleringsmaterialet. 26

27 PIR M/MF Isoleringsskivor för låglutande tak Platta isoleringsskivor med dubbelsidigt lager av mineralfleece. Alternativt utan fals (M) eller med fals (MF): Användningsområden: Det praktiska formatet av PIR M/MF underlättar utläggningen särskilt på mindre takytor. Särskilda egenskaper: omlöpande fals möjlig enkel och snabb bearbetning låg rådensitet hög tryckhållfasthet, alltså inga gångvägar som vid mjuka isoleringsmaterial Värmekonduktivitet: 0,027 (<80 mm), 0,026 (80 <120 mm), 0,025 ( 120 mm) PIR T Isoleringsskivor för låglutande tak Takfall isoleringsskiva utan täckskikt, utan fals. Standardlutning 2%. PIR T finns även som planskivor. Användningsområden: PIR T är en förplanerad lutning utan dyra, tunga konstruktioner, där lutningen och värmeisolering kan monteras i en arbetsgång. Med denna metod kan nästan varje lutning skapas. Särskilda egenskaper: förplanerad lutning utan tunga konstruktioner lutning och isolering i en enda arbetsgång låg höjd stor tryckhållfasthet utmärkta monteringsegenskaper nästan varje lutning kan skapas Värmekonduktivitet: 0,027 (<80 mm), 0,026 (80 <120 mm), 0,025( 120 mm) 27

28 Polyuretan-isolering PIR isoleringsskivor för låglutande tak / golvisoleringsskivor PIR KOMPAKT Isoleringsskivor för låglutande tak Takfall isoleringsskivor för PIR kompakttak, utan täckskikt, ökad densitet, utan fals. Standardlutning 2% PIR KOMPAKT finns även som planskivor. Användningsområden: PIR kompakttak är ett system för låglutande tak, där tätskikten och värmeisoleringsmaterialet är ihopklistrade sinsemellan och med underlaget med het asfalt, och sålunda bildar ett kompakt och homogent tätningspaket. En extra mekanisk infästning är inte nödvändig. PIR kompakttak erbjuder extremt skydd mot läckage och sugkraft. Läckage under tätningen vid eventuell skada är utesluten. Effekterna av mekaniska skador förblir lokala. Särskilda egenskaper: inget läckage under tätningen lokalt begränsa skador ingen mekanisk infästning extremt skydd mot läckage och sugkraft Värmekonduktivitet: 0,027 (<80 mm), 0,026 (80 <120 mm), 0,025 ( 120 mm) 28

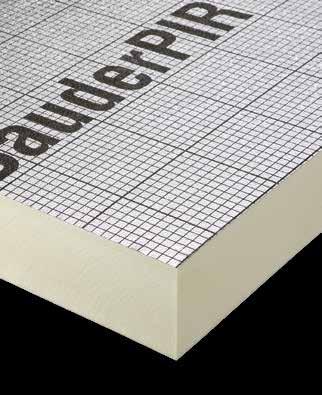

29 Polyuretan-Isolering PIR / VIP Terrass isoleringsskivor PIR FA TE Terrass isoleringsskivor Terrass isoleringsskivor med ökad tryckhållfasthet. Täckskikt av aluminium. Användningsområden: Terrass Särskilda egenskaper: optimerat format för terrasser 1200 mm x 600 mm påtryckt skärraster Värmekonduktivitet: 0,022 ( 80 mm), 0,023 (<80 mm) VIP TE Terrass isoleringsskivor VIP TE är terrass isoleringsskivor med vakuum-isolerings-kärna, ovansidan med 15 mm PIR, undersidan med 3 mm tjock gummigranulatmatta. 40 mm bred PIR remsa på två kanter, utan fals. Användningsområden: Värmeisolering av terrasser, som endast tillåter en mycket låg skiktuppbyggnad. Med sin högt isolerande, mycket platta vakuum-isolerings-kärna kan numera anslutningshöjder åstadkommas som inte var möjliga med konventionella isoleringsmaterial. Särskilda egenskaper: vakuum-isolerings-kärna (lambda 0,007 W/mK) utläggning enligt objektrelaterat utläggningsschema 29

30 Polyuretan-isolering Teknisk data översikt PIR / VIP Isolering Polyuretan PIR FA PIR M PIR MF PIR T PIR KOMPAKT Beskrivning polyiso-hårdskumskivor enligt DIN EN polyiso-hårdskumskivor enligt DIN EN polyiso-hårdskumskivor enligt DIN EN polyiso-hårdskumskivor enligt DIN EN polyiso-hårdskumskivor enligt DIN EN Användningsområden stora låglutande industritak, snabb utläggning stora och små ytor, praktiskt format stora och små ytor, praktiskt format isolering med fall för lutande tak säkert mot läckage under tätningen med eller utan lutning Utförande planskivor med fals planskivor utan fals planskivor med fals lutningsskivor (finns även som planskivor) lutningsskivor (finns även som planskivor) Täckskikt aluminium (båda sidor) mineralfleece (båda sidor) mineralfleece (båda sidor) utan täckskikt utan täckskikt Skivstorlek 2400 x 1200 mm (monteringsmått: 2385 x 1185 mm) 1200 x 600 mm 1200 x 600 mm (monteringsmått: 1185 x 585 mm) 1200 x 800 mm ovansida med lutning 600 x 600 mm ovansida med lutning Brandegenskaper Klass E enligt DIN EN B2 enligt DIN Klass E enligt DIN EN B2 enligt DIN Klass E enligt DIN EN B2 enligt DIN Klass E enligt DIN EN B2 enligt DIN Klass E enligt DIN EN B2 enligt DIN Tryckhållfasthet 120 kpa ( 0,12 N/mm 2 ) 120 kpa ( 0,12 N/mm 2 ) 120 kpa ( 0,12 N/mm 2 ) 120 kpa 0,12 N/mm 2 ) 150 kpa ( 0,15 N/mm 2 ) Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) DIN ,024 ( 80 mm) 0,023 (<80 mm) 0,028 (<80 mm) 0,027 (80 <120 mm) 0,026 ( 120 mm) 0,0298 (<80 mm) 0,027 (80 <120 mm) 0,026 ( 120 mm) 0,028 (<80 mm) 0,027 (80 <120 mm) 0,026 ( 120 mm) 0,028 (<80 mm) 0,027 (80 <120 mm) 0,026 ( 120 mm) Värmeledningsförmåga (EU) DIN EN ,022 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) 0,027 (<80 mm) 0,026 (80 <120 mm) 0,025 ( 120 mm) Vattenabsorption (Vol%) DIN EN max. 3 max. 3 max. 3 max. 3 max. 3 PIR-Index >250 >250 >250 >250 >250 Användningstyp DAA dh; DEO dh DAA dh; DEO dh DAA dh; DEO dh DAA dh; DEO dh DAA ds 30 Standard-tjocklek (mm) Artikelnummer takfallsskivor: takfallsskivor: planskivor: planskivor: ränndalssskivor ränndalssskivor (800 x 800 mm) (600 x 600 mm) takkil takkil (800 x 800 mm) (600 x 600 mm)

31 Isolering Polyuretan PIR B PIR FA TE VIP TE m2 per paket Beskrivning Användningsområde Utförande Täckskikt polyiso-hårdskumskivor enligt DIN EN polyiso-hårdskumskivor med vakkumisoleringskärna golvisoleringsplatta med praktiskt format planskivor aluminium (båda sidor) polyiso-hårdskumskivor enligt DIN EN terassisoleringsplatta praktiskt format planskivor (fals från 80mm mm på förfrågan) aluminium (båda sidor) Skivstorlek 1200 x 600 mm 1200 x 600 mm Brandegenskaper Klass E enligt DIN EN B2 enligt DIN Klass E enligt DIN EN B2 enligt DIN terassisoleringsplatta praktiskt format planskivor 15 mm PIR T 3 mm gummigranulat utläggning enligt objektrelaterat utläggningsschema Klass E enligt DIN EN B2 enligt DIN PIR FA skivformat: 2400 x 1200 mm tjocklek m²/paket 60 mm 14,40 m² 80 mm 11,52 m² 100 mm 8,64 m² 120 mm 8,64 m² 140 mm 8,64 m² 160 mm 8,64 m² 180 mm 5,76 m² 200 mm 5,76 m² 220 mm 5,76 m² 240 mm 5,76 m² Tryckhållfasthet Värmeledningsförmåga (l) Dimensioneringsvärde (W/mk) DIN Värmeledningsförmåga (EU) DIN EN Vattenabsorption (Vol%) DIN EN kpa ( 0,10 N/mm 2 ) 0, kpa ( 0,12 N/mm 2 ) 0,023 ( 80 mm) 0,024 (<80 mm) 200 kpa ( 0,20 N/mm 2 ) VIP-kärna 0,007 PIR beläggning 0,030 0,022 0,022 VIP-kärna 0,0063 max. 3 max. 3 - PIR-Index >250 >250 - Användningstyp DAA dh DAA dh DAA ds Standardtjocklek (mm) Artikelnummer tillg. tjocklekar:: mm mm mm på förfrågan PIR M PIR MF, PIR FA TE PIR B skivformat: 1200 x 600 mm tjocklek m²/paket 20 mm 16,56 m² 30 mm 11,52 m² 40 mm 8,64 m² 50 mm 7,20 m² 60 mm 5,76 m² 80 mm 4,32 m² 100 mm 3,60 m² 120 mm 2,88 m² 140 mm 2,16 m² 160 mm 2,16 m² 180 mm 2,16 m² 200 mm* 1,44 m² 220 mm* 1,44 m² 240 mm* 1,44 m² 31

32 Värmeisolering Isoleringstjocklekar och U-värden i jämförelse Värmeisolering utan råtak Isoleringsmaterial tjocklek (i mm) Lambda 0,022 0,022 W/m K (tjocklek 80) FA, FA TE Lambda 0,023 0,023 W/m K (tjocklek < 80) PIR M/MF, T, KOMPAKT Lambda 0,025 ) 0,025 W/m K (tjocklek 120) Lambda 0,026 1) 0,026 W/m K (tjocklek 80) Lambda 0,027 1) 0,027 W/m K (tjocklek 80) Lambda 0,028 1) 0,028 W/m K (tjocklek < 80) mineralfiber EPS, XPS WLG 035 0,035 W/m K WLG 040 0,040 W/m K skumglas träfiber WLG 045 0,045 W/m K WLG 050 0,050 W/m K 20 0,953 1,027 1,064 1,100 1,135 1,205 1,406 1,563 1,711 1, ,665 0,719 0,746 0,773 0,799 0,851 1,003 1,124 1,240 1, ,511 0,554 0,575 0,596 0,617 0,658 0,780 0,877 0,972 1, ,414 0,450 0,467 0,485 0,502 0,536 0,638 0,719 0,799 0, ,349 0,379 0,394 0,409 0,423 0,453 0,539 0,610 0,679 0, ,301 0,327 0,340 0,353 0,366 0,392 0,467 0,529 0,590 0, ,265 0,288 0,299 0,311 0,322 0,345 0,412 0,467 0,521 0, ,236 0,257 0,267 0,278 0,288 0,308 0,369 0,418 0,467 0, ,213 0,232 0,242 0,251 0,260 0,279 0,334 0,379 0,423 0, ,195 0,212 0,220 0,229 0,237 0,254 0,305 0,346 0,387 0, ,179 0,195 0,202 0,210 0,218 0,234 0,280 0,318 0,356 0, ,165 0,180 0,187 0,195 0,202 0,216 0,259 0,295 0,330 0, ,154 0,167 0,174 0,181 0,188 0,201 0,242 0,275 0,308 0, ,144 0,156 0,163 0,169 0,176 0,188 0,226 0,257 0,288 0, ,135 0,147 0,153 0,159 0,165 0,177 0,212 0,242 0,271 0, ,127 0,138 0,144 0,150 0,155 0,167 0,200 0,228 0,255 0, ,120 0,131 0,136 0,142 0,147 0,158 0,189 0,216 0,242 0, ,114 0,124 0,129 0,134 0,139 0,149 0,180 0,204 0,229 0, ,108 0,118 0,123 0,128 0,132 0,142 0,171 0,195 0,218 0, ,103 0,112 0,117 0,122 0,126 0,135 0,163 0,186 0,208 0, ,099 0,107 0,112 0,116 0,121 0,129 0,156 0,177 0,199 0, ,094 0,103 0,107 0,111 0,115 0,124 0,149 0,170 0,190 0, ,091 0,099 0,103 0,107 0,111 0,119 0,143 0,163 0,183 0, ,087 0,095 0,099 0,103 0,106 0,114 0,137 0,156 0,176 0, ,084 0,091 0,095 0,099 0,102 0,110 0,132 0,151 0,169 0, ,081 0,088 0,091 0,095 0,099 0,106 0,127 0,145 0,163 0, ,078 0,085 0,088 0,092 0,095 0,102 0,123 0,140 0,157 0, ,075 0,082 0,085 0,089 0,092 0,099 0,119 0,135 0,152 0, ,073 0,079 0,082 0,086 0,089 0,095 0,115 0,131 0,147 0, ,070 0,077 0,080 0,083 0,086 0,092 0,111 0,127 0,142 0, ,068 0,074 0,077 0,080 0,083 0,089 0,108 0,123 0,138 0, ,066 0,072 0,075 0,078 0,081 0,087 0,105 0,119 0,134 0, ,064 0,070 0,073 0,076 0,079 0,084 0,101 0,116 0,130 0, ,062 0,068 0,071 0,074 0,076 0,082 0,099 0,112 0,126 0, ,061 0,066 0,069 0,071 0,074 0,080 0,096 0,109 0,123 0, ,059 0,064 0,067 0,070 0,072 0,078 0,093 0,106 0,120 0, ,057 0,063 0,065 0,068 0,070 0,076 0,091 0,104 0,116 0, ,056 0,061 0,064 0,066 0,069 0,074 0,089 0,101 0,114 0, ,055 0,060 0,062 0,064 0,067 0,072 0,086 0,099 0,111 0,123 Värmeöverföringskoefficient (W/m² K) i relation till värmeledningsförmågan och materialtjocklek, utan råtak. Värmeöverföringsmotstånd på 0,10 m² K / W + 0,04 m²k / W (dvs. värmeflöde uppåt) har beaktats. 1) Värdena gäller endast för 1-skikts isoleringsskivor eller isoleringsskivor i flera skikt med samma värmeledningsförmåga. 32

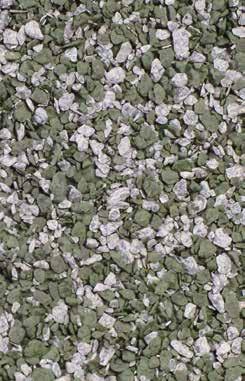

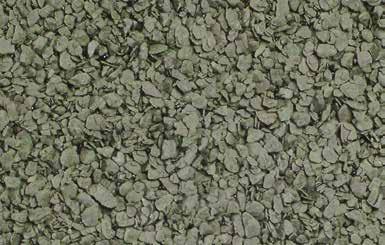

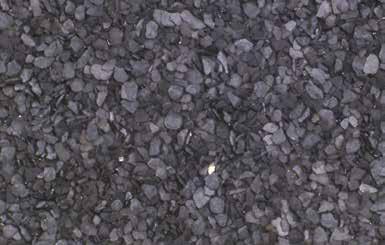

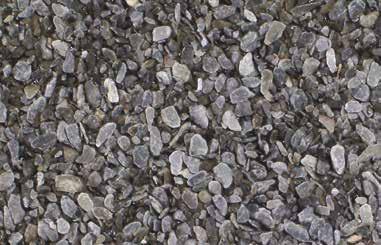

33 Ytor och färger 1 2 Alla visade färger och ytor är ungefärliga och inte bindande. 1 skiffer grönvit 1) 2 skiffer grafitsvart 1) 3 skiffer höstbrun 1) grönskiffer ) 5 naturskiffer ) 6 rödskiffer ) 7 sandbeläggning 8 finbeströdd 1) skiffer är en naturprodukt där färgvariationer är möjliga

34 34 Anteckningar

35 35

36 AB Edvin Widéns Väg Vinslöv Telefon +46 (0) Alla uppgifter i den här broschyren baserar sig påaktuell teknisk kunskapsnivå. Vi förbehåller oss rätten att genomföra ändringar. Se till att informera dig om gällande tekniska kunskapsnivå när du gör din beställning. 0101PUE/0318 SE
