1 ISOLERING AV VINDSBJÄLKLAG OCH FASADER

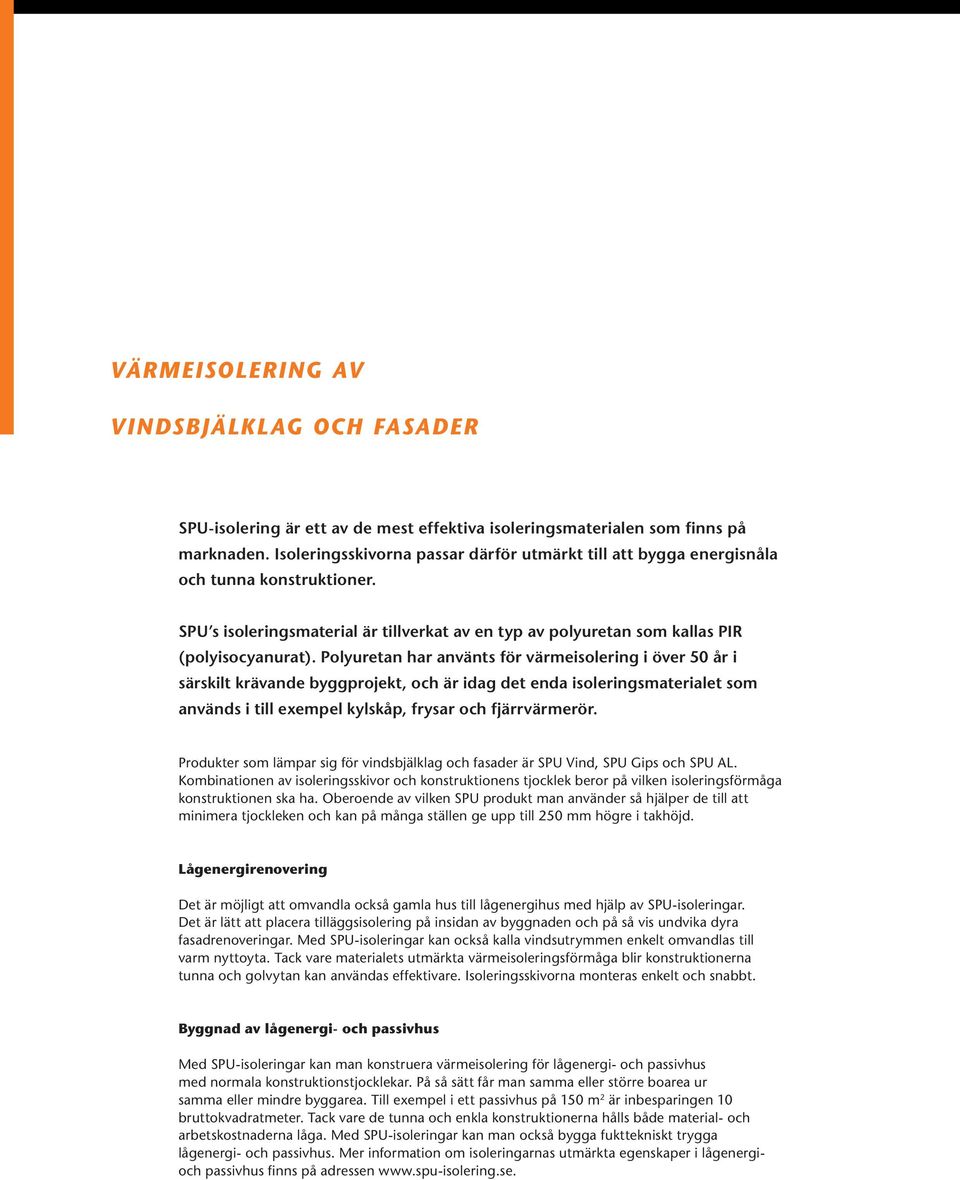

2 VÄRMEISOLERING AV VINDSBJÄLKLAG OCH FASADER SPU-isolering är ett av de mest effektiva isoleringsmaterialen som finns på marknaden. Isoleringsskivorna passar därför utmärkt till att bygga energisnåla och tunna konstruktioner. SPU s isoleringsmaterial är tillverkat av en typ av polyuretan som kallas PIR (polyisocyanurat). Polyuretan har använts för värmeisolering i över 50 år i särskilt krävande byggprojekt, och är idag det enda isoleringsmaterialet som används i till exempel kylskåp, frysar och fjärrvärmerör. Produkter som lämpar sig för vindsbjälklag och fasader är SPU Vind, SPU Gips och SPU AL. Kombinationen av isoleringsskivor och konstruktionens tjocklek beror på vilken isoleringsförmåga konstruktionen ska ha. Oberoende av vilken SPU produkt man använder så hjälper de till att minimera tjockleken och kan på många ställen ge upp till 250 mm högre i takhöjd. Lågenergirenovering Det är möjligt att omvandla också gamla hus till lågenergihus med hjälp av SPU-isoleringar. Det är lätt att placera tilläggsisolering på insidan av byggnaden och på så vis undvika dyra fasadrenoveringar. Med SPU-isoleringar kan också kalla vindsutrymmen enkelt omvandlas till varm nyttoyta. Tack vare materialets utmärkta värmeisoleringsförmåga blir konstruktionerna tunna och golvytan kan användas effektivare. Isoleringsskivorna monteras enkelt och snabbt. Byggnad av lågenergi- och passivhus Med SPU-isoleringar kan man konstruera värmeisolering för lågenergi- och passivhus med normala konstruktionstjocklekar. På så sätt får man samma eller större boarea ur samma eller mindre byggarea. Till exempel i ett passivhus på 150 m 2 är inbesparingen 10 bruttokvadratmeter. Tack vare de tunna och enkla konstruktionerna hålls både material- och arbetskostnaderna låga. Med SPU-isoleringar kan man också bygga fukttekniskt trygga lågenergi- och passivhus. Mer information om isoleringarnas utmärkta egenskaper i lågenergioch passivhus finns på adressen

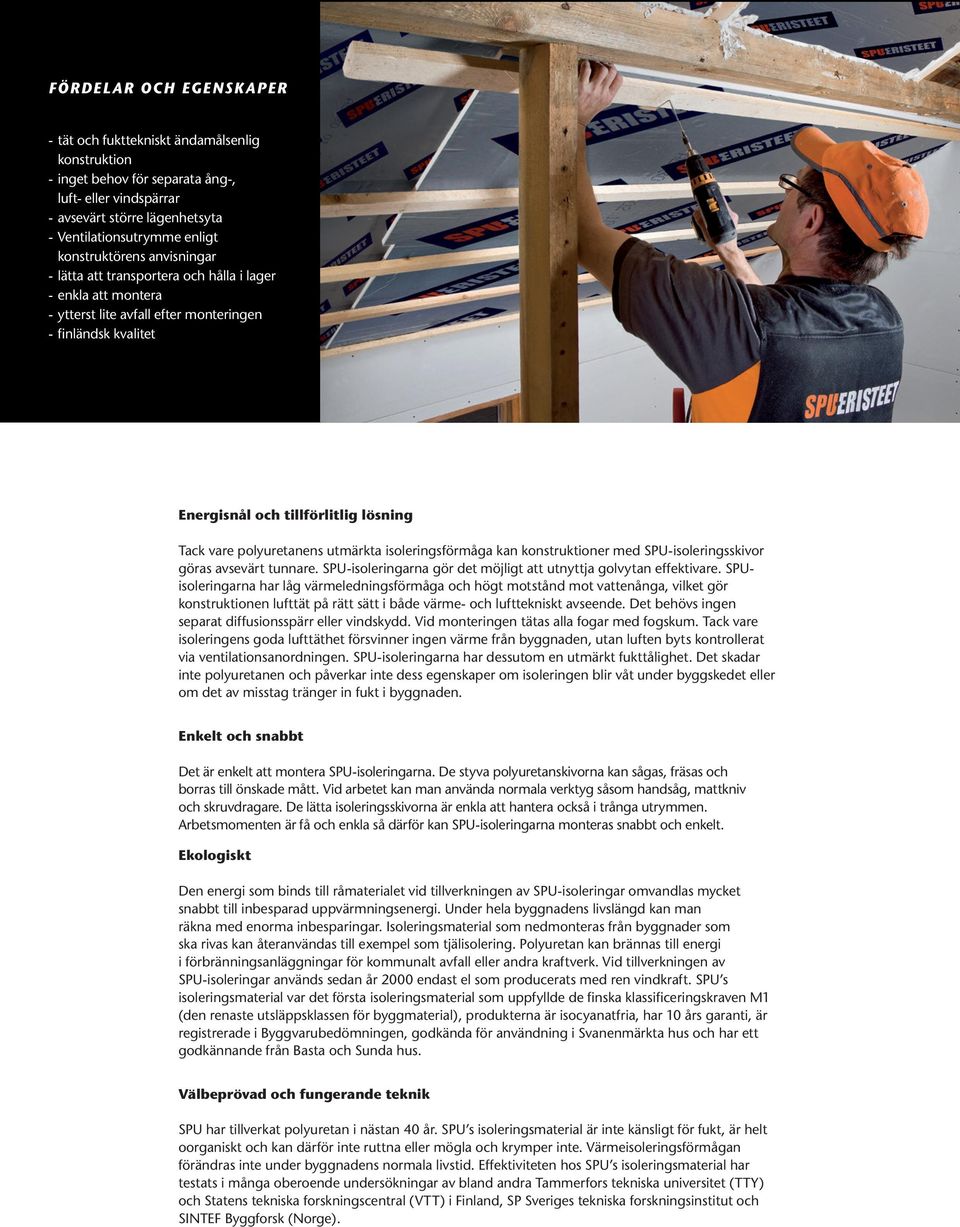

3 FÖRDELAR OCH EGENSKAPER - tät och fukttekniskt ändamålsenlig konstruktion - inget behov för separata ång-, luft- eller vindspärrar - avsevärt större lägenhetsyta - Ventilationsutrymme enligt konstruktörens anvisningar - lätta att transportera och hålla i lager - enkla att montera - ytterst lite avfall efter monteringen - finländsk kvalitet Energisnål och tillförlitlig lösning Tack vare polyuretanens utmärkta isoleringsförmåga kan konstruktioner med SPU-isoleringsskivor göras avsevärt tunnare. SPU-isoleringarna gör det möjligt att utnyttja golvytan effektivare. SPUisoleringarna har låg värmeledningsförmåga och högt motstånd mot vattenånga, vilket gör konstruktionen lufttät på rätt sätt i både värme- och lufttekniskt avseende. Det behövs ingen separat diffusionsspärr eller vindskydd. Vid monteringen tätas alla fogar med fogskum. Tack vare isoleringens goda lufttäthet försvinner ingen värme från byggnaden, utan luften byts kontrollerat via ventilationsanordningen. SPU-isoleringarna har dessutom en utmärkt fukttålighet. Det skadar inte polyuretanen och påverkar inte dess egenskaper om isoleringen blir våt under byggskedet eller om det av misstag tränger in fukt i byggnaden. Enkelt och snabbt Det är enkelt att montera SPU-isoleringarna. De styva polyuretanskivorna kan sågas, fräsas och borras till önskade mått. Vid arbetet kan man använda normala verktyg såsom handsåg, mattkniv och skruvdragare. De lätta isoleringsskivorna är enkla att hantera också i trånga utrymmen. Arbetsmomenten är få och enkla så därför kan SPU-isoleringarna monteras snabbt och enkelt. Ekologiskt Den energi som binds till råmaterialet vid tillverkningen av SPU-isoleringar omvandlas mycket snabbt till inbesparad uppvärmningsenergi. Under hela byggnadens livslängd kan man räkna med enorma inbesparingar. Isoleringsmaterial som nedmonteras från byggnader som ska rivas kan återanvändas till exempel som tjälisolering. Polyuretan kan brännas till energi i förbränningsanläggningar för kommunalt avfall eller andra kraftverk. Vid tillverkningen av SPU-isoleringar används sedan år 2000 endast el som producerats med ren vindkraft. SPU s isoleringsmaterial var det första isoleringsmaterial som uppfyllde de finska klassificeringskraven M1 (den renaste utsläppsklassen för byggmaterial), produkterna är isocyanatfria, har 10 års garanti, är registrerade i Byggvarubedömningen, godkända för användning i Svanenmärkta hus och har ett godkännande från Basta och Sunda hus. Välbeprövad och fungerande teknik SPU har tillverkat polyuretan i nästan 40 år. SPU s isoleringsmaterial är inte känsligt för fukt, är helt oorganiskt och kan därför inte ruttna eller mögla och krymper inte. Värmeisoleringsförmågan förändras inte under byggnadens normala livstid. Effektiviteten hos SPU s isoleringsmaterial har testats i många oberoende undersökningar av bland andra Tammerfors tekniska universitet (TTY) och Statens tekniska forskningscentral (VTT) i Finland, SP Sveriges tekniska forskningsinstitut och SINTEF Byggforsk (Norge).

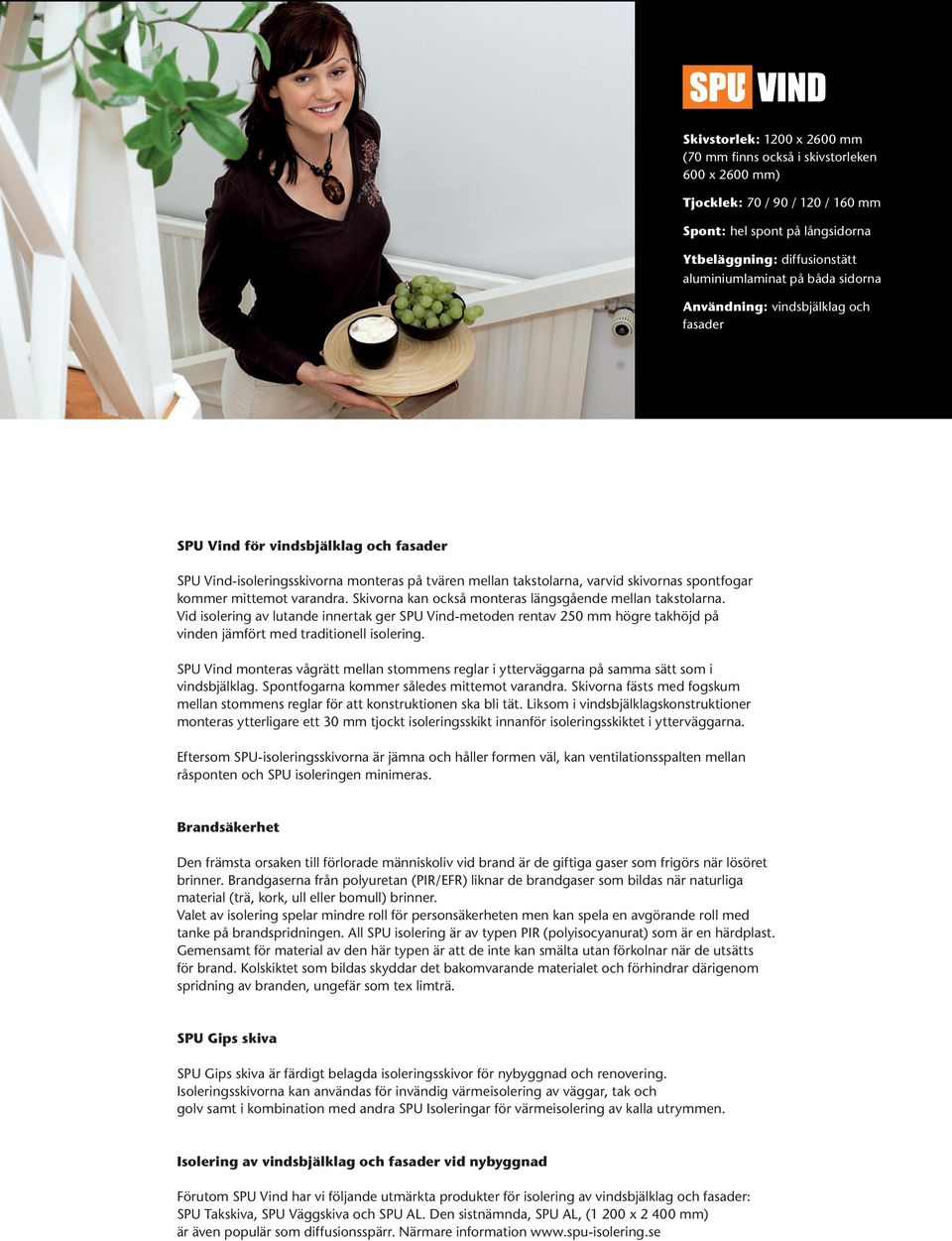

4 Skivstorlek: 1200 x 2600 mm (70 mm finns också i skivstorleken 600 x 2600 mm) Tjocklek: 70 / 90 / 120 / 160 mm Spont: hel spont på långsidorna Ytbeläggning: diffusionstätt aluminiumlaminat på båda sidorna Användning: vindsbjälklag och fasader SPU Vind för vindsbjälklag och fasader SPU Vind-isoleringsskivorna monteras på tvären mellan takstolarna, varvid skivornas spontfogar kommer mittemot varandra. Skivorna kan också monteras längsgående mellan takstolarna. Vid isolering av lutande innertak ger SPU Vind-metoden rentav 250 mm högre takhöjd på vinden jämfört med traditionell isolering. SPU Vind monteras vågrätt mellan stommens reglar i ytterväggarna på samma sätt som i vindsbjälklag. Spontfogarna kommer således mittemot varandra. Skivorna fästs med fogskum mellan stommens reglar för att konstruktionen ska bli tät. Liksom i vindsbjälklagskonstruktioner monteras ytterligare ett 30 mm tjockt isoleringsskikt innanför isoleringsskiktet i ytterväggarna. Eftersom SPU-isoleringsskivorna är jämna och håller formen väl, kan ventilationsspalten mellan råsponten och SPU isoleringen minimeras. Brandsäkerhet Den främsta orsaken till förlorade människoliv vid brand är de giftiga gaser som frigörs när lösöret brinner. Brandgaserna från polyuretan (PIR/EFR) liknar de brandgaser som bildas när naturliga material (trä, kork, ull eller bomull) brinner. Valet av isolering spelar mindre roll för personsäkerheten men kan spela en avgörande roll med tanke på brandspridningen. All SPU isolering är av typen PIR (polyisocyanurat) som är en härdplast. Gemensamt för material av den här typen är att de inte kan smälta utan förkolnar när de utsätts för brand. Kolskiktet som bildas skyddar det bakomvarande materialet och förhindrar därigenom spridning av branden, ungefär som tex limträ. SPU Gips skiva SPU Gips skiva är färdigt belagda isoleringsskivor för nybyggnad och renovering. Isoleringsskivorna kan användas för invändig värmeisolering av väggar, tak och golv samt i kombination med andra SPU Isoleringar för värmeisolering av kalla utrymmen. Isolering av vindsbjälklag och fasader vid nybyggnad Förutom SPU Vind har vi följande utmärkta produkter för isolering av vindsbjälklag och fasader: SPU Takskiva, SPU Väggskiva och SPU AL. Den sistnämnda, SPU AL, (1 200 x mm) är även populär som diffusionsspärr. Närmare information

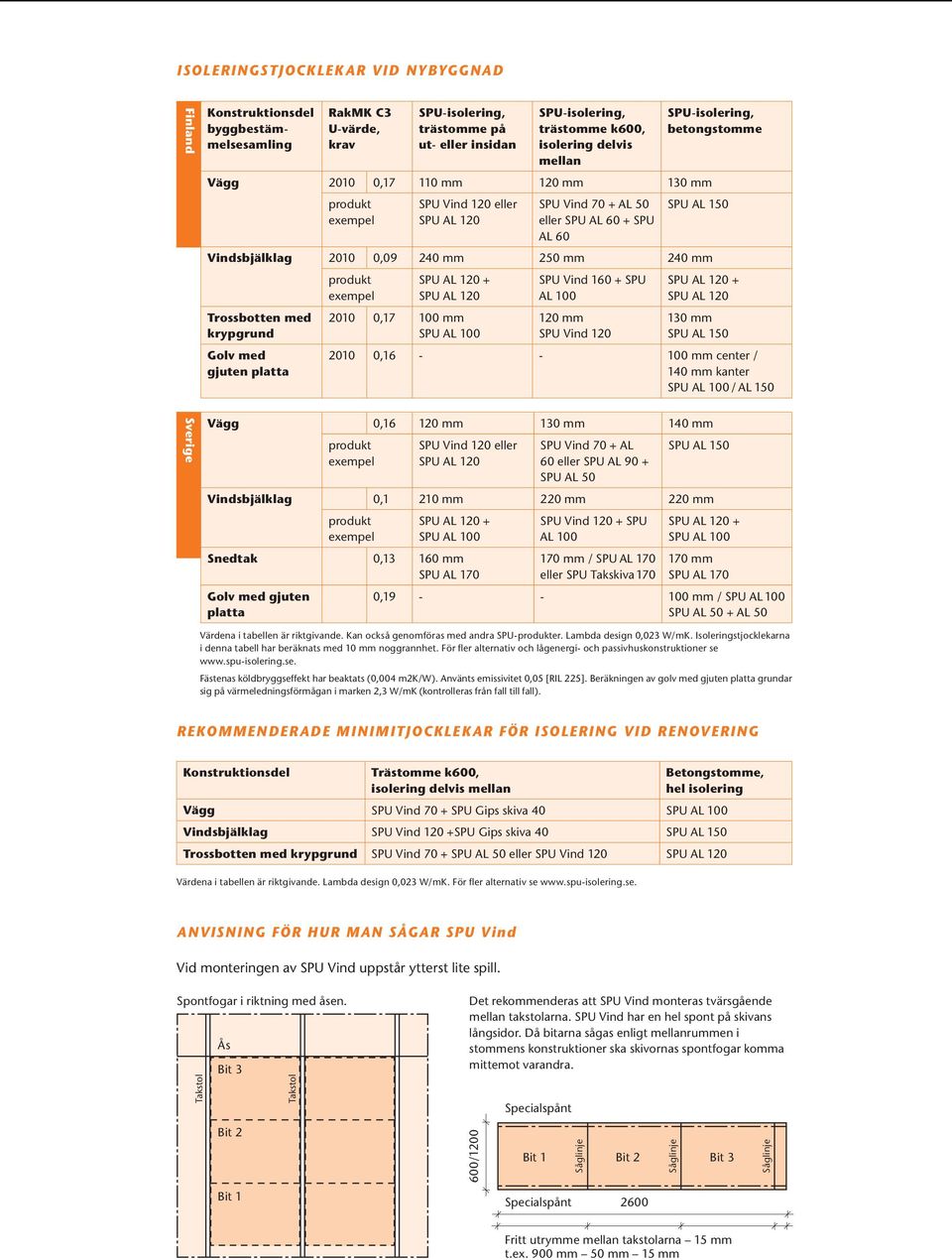

5 ISOLERINGSTJOCKLEKAR VID NYBYGGNAD Finland Sverige Konstruktionsdel byggbestämmelsesamling RakMK C3 U-värde, krav SPU-isolering, trästomme på ut- eller insidan SPU-isolering, trästomme k600, isolering delvis mellan SPU-isolering, betongstomme Vägg , mm 120 mm 130 mm produkt SPU Vind 120 eller SPU Vind 70 + AL 50 SPU AL 150 exempel SPU AL 120 eller SPU AL 60 + SPU AL 60 Vindsbjälklag , mm 250 mm 240 mm Trossbotten med krypgrund Golv med gjuten platta produkt exempel SPU AL SPU AL , mm SPU AL 100 SPU Vind SPU AL mm SPU Vind 120 SPU AL SPU AL mm SPU AL , mm center / 140 mm kanter SPU AL 100 / AL 150 Vägg 0, mm 130 mm 140 mm produkt SPU Vind 120 eller SPU Vind 70 + AL SPU AL 150 exempel SPU AL eller SPU AL 90 + SPU AL 50 Vindsbjälklag 0,1 210 mm 220 mm 220 mm produkt exempel SPU AL SPU AL 100 Snedtak 0, mm SPU AL 170 Golv med gjuten platta SPU Vind SPU AL mm / SPU AL 170 eller SPU Takskiva 170 SPU AL SPU AL mm SPU AL 170 0, mm / SPU AL 100 SPU AL 50 + AL 50 Värdena i tabellen är riktgivande. Kan också genomföras med andra SPU-produkter. Lambda design 0,023 W/mK. Isoleringstjocklekarna i denna tabell har beräknats med 10 mm noggrannhet. För fler alternativ och lågenergi- och passivhuskonstruktioner se Fästenas köldbryggseffekt har beaktats (0,004 m2k/w). Använts emissivitet 0,05 [RIL 225]. Beräkningen av golv med gjuten platta grundar sig på värmeledningsförmågan i marken 2,3 W/mK (kontrolleras från fall till fall). REKOMMENDERADE MINIMITJOCKLEKAR FÖR ISOLERING VID RENOVERING Konstruktionsdel Trästomme k600, isolering delvis mellan Värdena i tabellen är riktgivande. Lambda design 0,023 W/mK. För fler alternativ se Betongstomme, hel isolering Vägg SPU Vind 70 + SPU Gips skiva 40 SPU AL 100 Vindsbjälklag SPU Vind 120 +SPU Gips skiva 40 SPU AL 150 Trossbotten med krypgrund SPU Vind 70 + SPU AL 50 eller SPU Vind 120 SPU AL 120 ANVISNING FÖR HUR MAN SÅGAR SPU Vind Vid monteringen av SPU Vind uppstår ytterst lite spill. Spontfogar i riktning med åsen. Ås Bit 3 Takstol Takstol Det rekommenderas att SPU Vind monteras tvärsgående mellan takstolarna. SPU Vind har en hel spont på skivans långsidor. Då bitarna sågas enligt mellanrummen i stommens konstruktioner ska skivornas spontfogar komma mittemot varandra. Specialspånt Bit 2 600/1200 Såglinje Såglinje Bit 1 Bit 2 Bit 3 Såglinje Bit 1 Specialspånt 2600 Fritt utrymme mellan takstolarna 15 mm t.ex. 900 mm 50 mm 15 mm

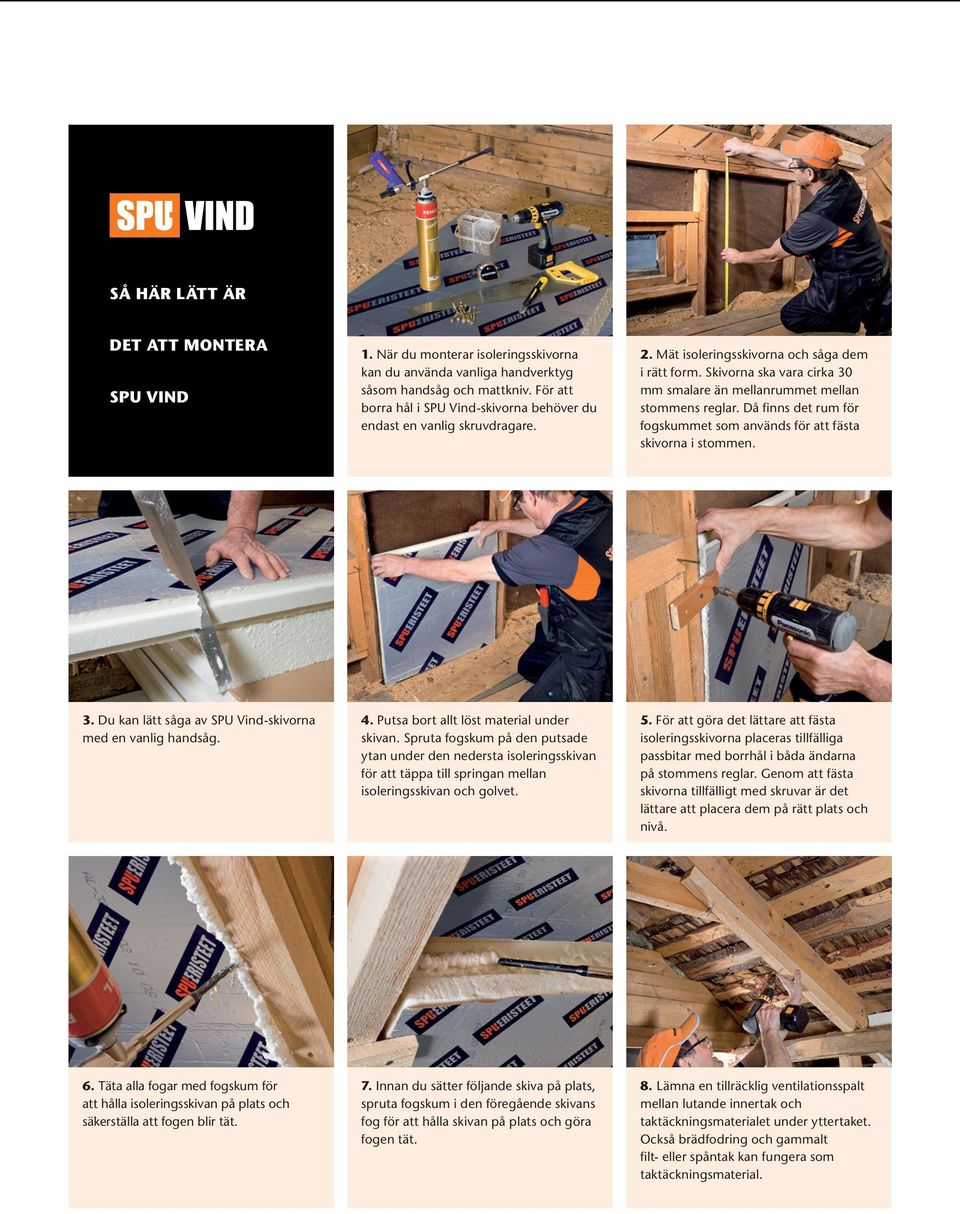

6 SÅ HÄR LÄTT ÄR DET ATT MONTERA SPU VIND 1. När du monterar isoleringsskivorna kan du använda vanliga handverktyg såsom handsåg och mattkniv. För att borra hål i SPU Vind-skivorna behöver du endast en vanlig skruvdragare. 2. Mät isoleringsskivorna och såga dem i rätt form. Skivorna ska vara cirka 30 mm smalare än mellanrummet mellan stommens reglar. Då finns det rum för fogskummet som används för att fästa skivorna i stommen. 3. Du kan lätt såga av SPU Vind-skivorna med en vanlig handsåg. 4. Putsa bort allt löst material under skivan. Spruta fogskum på den putsade ytan under den nedersta isoleringsskivan för att täppa till springan mellan isoleringsskivan och golvet. 5. För att göra det lättare att fästa isoleringsskivorna placeras tillfälliga passbitar med borrhål i båda ändarna på stommens reglar. Genom att fästa skivorna tillfälligt med skruvar är det lättare att placera dem på rätt plats och nivå. 6. Täta alla fogar med fogskum för att hålla isoleringsskivan på plats och säkerställa att fogen blir tät. 7. Innan du sätter följande skiva på plats, spruta fogskum i den föregående skivans fog för att hålla skivan på plats och göra fogen tät. 8. Lämna en tillräcklig ventilationsspalt mellan lutande innertak och taktäckningsmaterialet under yttertaket. Också brädfodring och gammalt filt- eller spåntak kan fungera som taktäckningsmaterial.

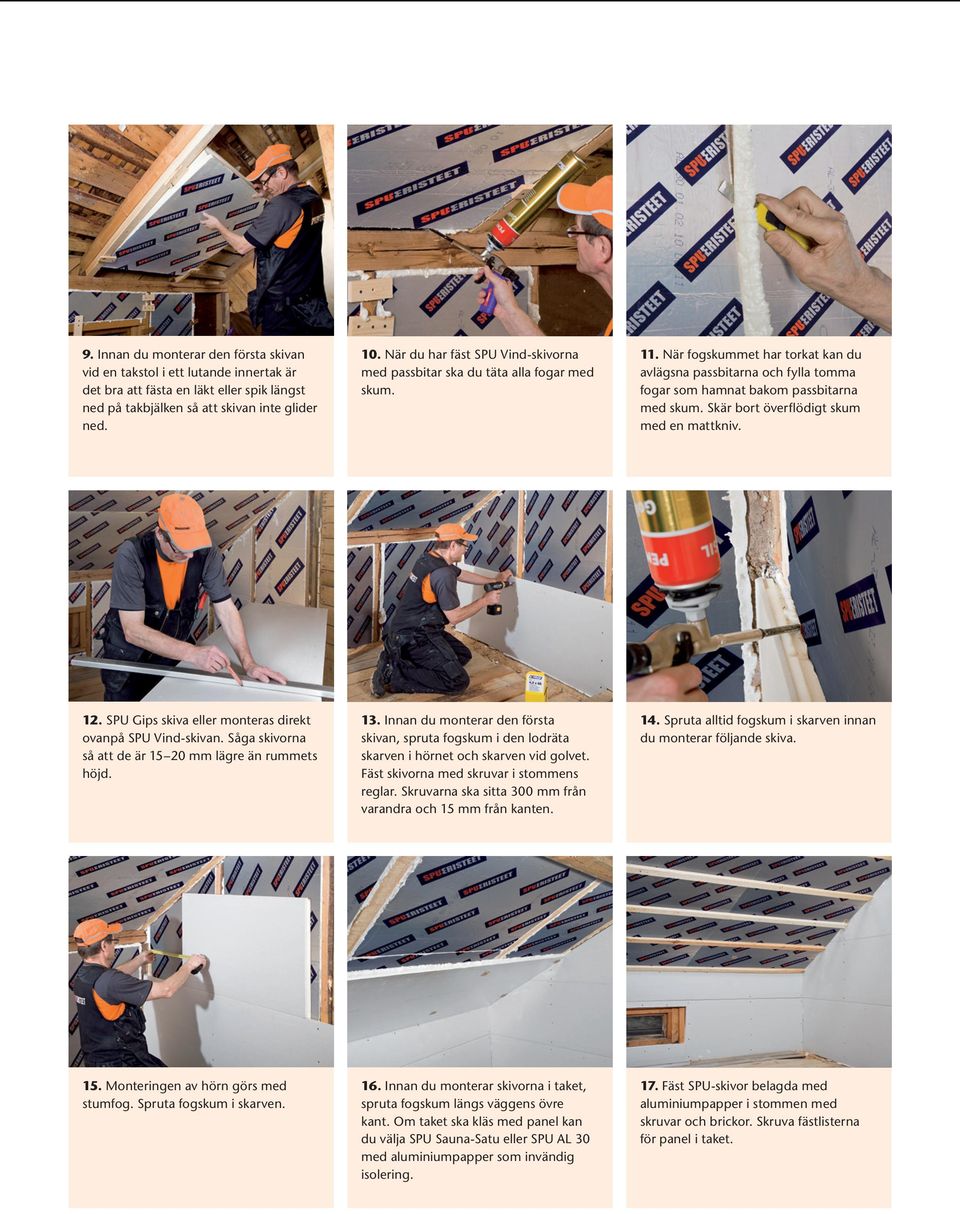

7 9. Innan du monterar den första skivan vid en takstol i ett lutande innertak är det bra att fästa en läkt eller spik längst ned på takbjälken så att skivan inte glider ned. 10. När du har fäst SPU Vind-skivorna med passbitar ska du täta alla fogar med skum. 11. När fogskummet har torkat kan du avlägsna passbitarna och fylla tomma fogar som hamnat bakom passbitarna med skum. Skär bort överflödigt skum med en mattkniv. 12. SPU Gips skiva eller monteras direkt ovanpå SPU Vind-skivan. Såga skivorna så att de är mm lägre än rummets höjd. 13. Innan du monterar den första skivan, spruta fogskum i den lodräta skarven i hörnet och skarven vid golvet. Fäst skivorna med skruvar i stommens reglar. Skruvarna ska sitta 300 mm från varandra och 15 mm från kanten. 14. Spruta alltid fogskum i skarven innan du monterar följande skiva. 15. Monteringen av hörn görs med stumfog. Spruta fogskum i skarven. 16. Innan du monterar skivorna i taket, spruta fogskum längs väggens övre kant. Om taket ska kläs med panel kan du välja SPU Sauna-Satu eller SPU AL 30 med aluminiumpapper som invändig isolering. 17. Fäst SPU-skivor belagda med aluminiumpapper i stommen med skruvar och brickor. Skruva fästlisterna för panel i taket.

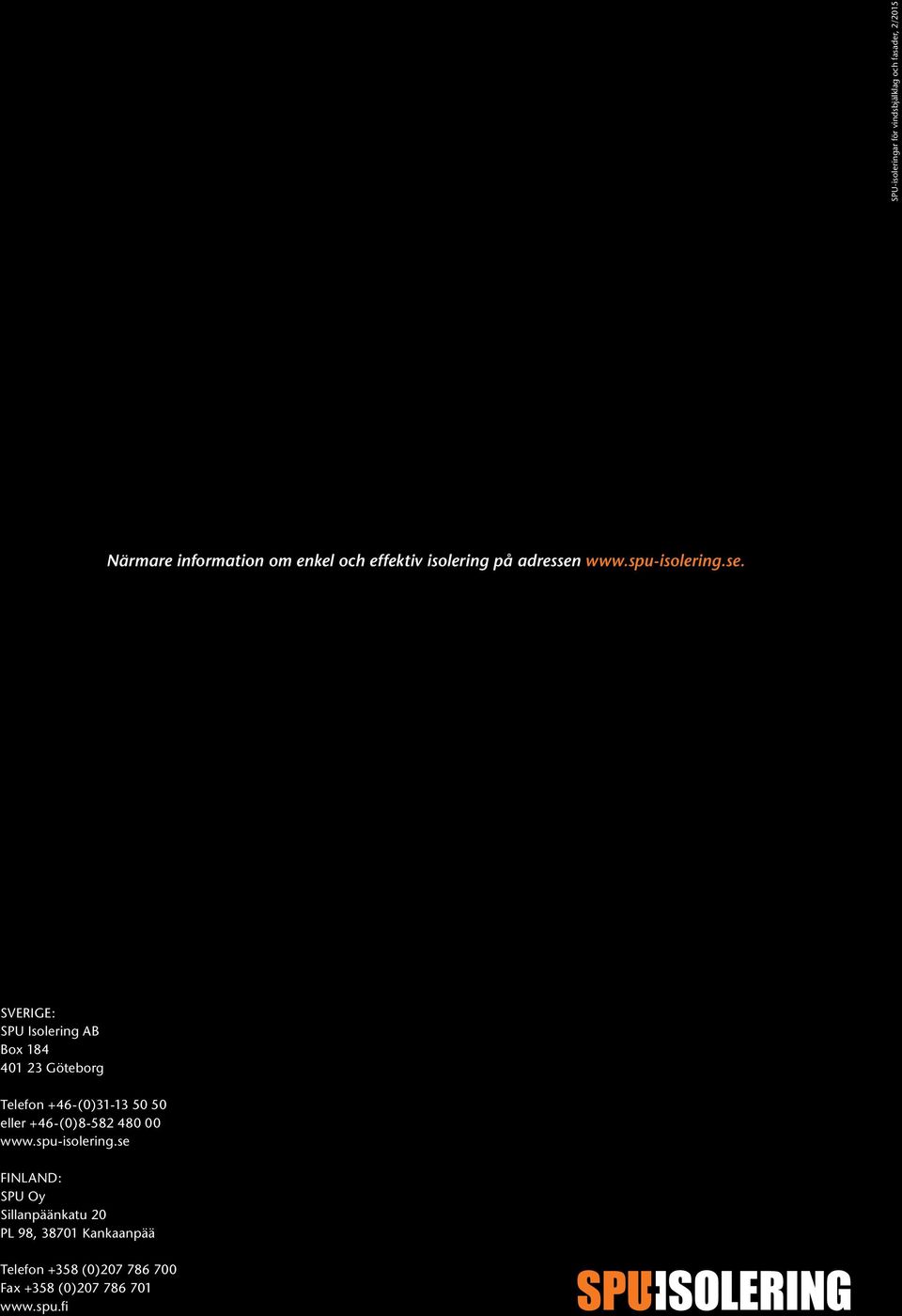

8 SPU-isoleringar för vindsbjälklag och fasader, 2/2015 Närmare information om enkel och effektiv isolering på adressen SVERIGE: SPU Isolering AB Box Göteborg Telefon +46-(0) eller +46-(0) FINLAND: SPU Oy Sillanpäänkatu 20 PL 98, Kankaanpää Telefon +358 (0) Fax +358 (0)
