1 BITUMEN DETALJER Enkel och säker

2

3 Personligt exemplar: Namn Företag

4 4

5 Med hjälp av moderna, högvärdiga asfaltmembran löser du komplicerade tätningsproblem. Dessutom drar du nytta av en hög säkerhetspotential. Men även på taket gäller principen att ingen kedja är starkare än dess svagaste länk: Allt hänger på detaljerna! Kvaliteten på ett detaljutförande beror i hög utsträckning på takläggarens hantverkskunnande samt inte minst en genomtänkt planering. Även enkla standarddetaljer som inner- och ytterhörn, kräver att takläggaren arbetar med omsorg och precision samt har erfarenhet av att skapa och skära till de anslutande membranen. Med denna monteringsbroschyr vill vi hjälpa dig att utföra de viktigaste detaljerna på rätt sätt. Här hittar du tips och förslag, hjälpmedel och viktig information som du kan ha nytta av vid ditt dagliga arbete. Beakta särskilt all information om hur du bearbetar BauderTEC och BauderTHERM-membran. Om du undrar något kontaktar du oss på: Tak & Tillbehör Maki AB info@takochtillbehor.se 5

6 6

7 DUO-principen... 8 Allmän information om monteringen BauderTEC BauderTHERM Monteringsverktyg Detaljutformningar Innerhörn Ytterhörn Hörn och detaljer med BauderTEC DAB BauderTEC DAB Rörgenomföring Tätskikt Hörnschablonen

8 8 DUO-principen Principen och dess fördelar

9 BauderTEC DUO erbjuder två monteringsmöjligheter i ett system: Kallklistring i skarvområdet och på hela ytan. Kallklistring på hela ytan och svetsning av längd- och tvärskarvarna. För valet på plats gäller: KALL: montering med kallsjälvklistrande skarv En kall skarvförslutning är alltid möjlig vid torrt väder när En yttertemperaturen ligger över +10 C, läggningen sker steg för steg och ingen nödtätning krävs. VARM: montering med svetsskarv En varm skarvförslutning krävs alltid när yttertemperaturen ligger under +10 C, en nödtätning ska utföras, en stegvis montering inte är möjlig. 9

10 DUO-principen Principen och dess fördelar Blå kantremsa = kallsjälvklistrande Vid yttertemperaturer över +10 C och stegvis montering kan den blå skarven kallklistras på vanligt sätt. Dra då först av skyddsfolien på undersidan och foga sedan ihop skarvarna under högt tryck med hjälp av en pressrulle. I det här fallet påbörjas monteringen med den blå kantremsan vid takets kant. 10

11 Röd kantremsa = svetsbar Om vädret inte medger kallklistring av skarvarna eller om det inte är möjligt att montera steg för steg, svetsas den rödmarkerade längdskarven. I det här fallet monteras den första våden med den röda kantremsan vid takets kant. Vid byte från kallklistring till varmklistring vid en senare tidpunkt (t.ex. för nödtätning) fortsätter monteringen i omvänd riktning. För att få en säker sammanfogning även i tvärskarvar, är det tillrådligt att lägga under ett underlag (t.ex. en plåtremsa eller liknande) vid underkonstruktioner som inte är plana (t.ex. trapetsplåt). 11

12 BauderTEC DUO - Allmän information Kallsjälvklistrande membran 1 Under den kalla årstiden ska rullarna transporteras från ett frost skyddat mellanlager till byggplatsen i direkt anslutning till bearbetningen. De kallsjälvhäftande våderna måste skyddas mot stark uppvärmning. Den avdragbara folien på baksidan får inte utsättas för direkt solljus. Maximal lagertid 9 månader (från produktionsdatumet). Vidhäftningen till underlaget måste alltid kontrolleras (vindsugsäkerhet). 2 Rulla ut den kallsjälvhäftande våden komplett och rikta in. Den överlappande bredden är min. 80 mm, på ytor av skiffer som huvudstosar min. 100 mm. 3 Rulla upp våden till hälften igen, använd en tung rullningskärna. Använd en vass och rak klinga och snitta folien som kan dras av på undersidan (kniv med djupinställning). Utgå från mitten och dra av den framåt/uppåt genom att dra kraftigt i läggningsriktningen. 4 Folien på baksidan är silikoniserad på en sida. Baksidan får inte komma i kontakt med kallsjälvhäftande massa (olöslig förbindelse). 5 Vid stosarna ska hörnen på den överlappande våden skäras av vid en vinkel på 45 genom att hålla kniven snett. 12

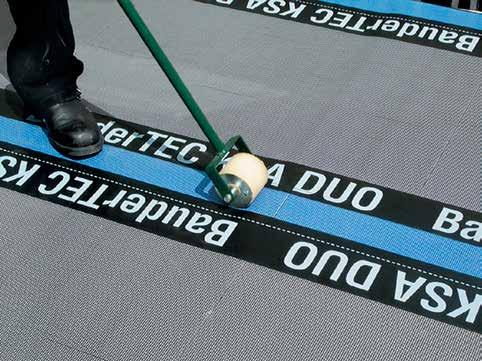

13 6 Utförandevariant: endast kallklistring, blå vådfärg syns: Vådtemperaturen, utomhus- och underlagstemperaturen måste vara över +10 C. Slut längsgående sömmar, huvudoch T-stosar med en tryckrulle under högt tryck. För att garantera tätheten ska ytskiktet monteras löpande efter varandra samma dag. 13

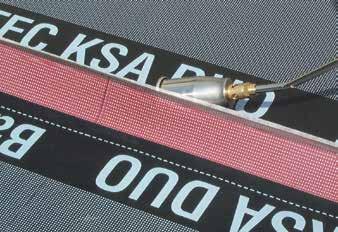

14 BauderTEC DUO - Allmän information Kallsjälvklistrande membran 7 Utförandevariant med varmklistring, röd vådfärg synlig, med tillfälligt tätskikt: Vådtemperaturen, utomhus- och underlagstemperaturen måste vara över +5 C. Alla överlappningar som t.ex. huvudstöd, längsgående sömmar eller detaljer ska svetsas samman med en liten brännare eller varmluftfön (effekt > 3000W). Asfalten måste bli synlig. Snitta folien som kan dras av på undersidan (ca 10 mm före vådens slut (huvudstos) med en vass och rak klinga (kniv med djupinställning) utan att dra av folien. 14

15 BauderTEC KSO resp. TEC KSO SN ska monteras löpande efter varandra. 8 Vid konstruktion av detaljer liksom i anslutnings- och avslutningsområdena får allsjälvklistringsvåden inte töjas ut för mycket, för att undvika återställningar i samband med håligheter. Här rekommenderar vi aktivering av våder med brännare eller varmluft. 9 För BauderTEC KSO SN och TEC KSO ska huvudstosar och alla tillskärningsvåder för detaljer alltid konstrueras med en liten brännare eller varmluftfön (effekt > 3000 W). Asfalten måste bli synlig. För BauderTEC KSO SN ska även de längsgående sömmarna svetsas samman. 10 Vid läggning av BauderTEC KSD/ TEC KSD DUO / TEC DBR på TRP högprofil plåt sker läggningsriktningen parallellt med de övre banden, de längsgående sömmarna ska då placeras på övre banden. Under huvudstosarna ska en lämplig plåtremsa (>15 cm bredd) placeras. 15

16 BauderTHERM - Allmän information Snabbsvetsbara membran 1 Lagra eller montera inte BauderTHERMmembranen under +5 C eller BauderTHERM DS 1 DUO under +10 C! Skydda mot solljus och kraftig uppvärmning. Utsätt inte skyddsfolien på membranets baksida för solljus! Under den kalla årstiden transporterar du rullarna från ett frostskyddat mellanlager till byggplatsen precis innan bearbetningen. Maximal lagertid 9 månader (från produktionsdatumet). Vidhäftningen till underlaget måste alltid kontrolleras (vindsugsäkerhet). 2 Använd en metallrulle för alla membran. 3 Svetsa alla detaljer och anslutningar tills du ser att asfalten träder ut. När du formar detaljer och anslutningar rekommenderar vi följande: - Dra BauderTHERM-membranen tvärs mot anslutningar - Använd membran vars samlade yta ska svetsas (t. ex. BauderFLEX DNA istället för BauderTHERM DS 2 eller Bauder K 5 E istället för BauderTHERM UL 50 eller Baukubit K 5 K istället för BauderTHERM SL 500). 4 Sömsidan och foliens baksida är silikoniserad på en sida. Baksidorna får inte komma i kontakt med kallsjälvhäftande massa (olöslig förbindelse). 16

17 5 Svetsa ihop sömmar, skarvar och T-skarv-kapillärerna med en gasolbrännare under högt tryck med tryckrulle. På tvärgående skarvar gör du THERM profilerna på den täckande våden flytande och värmer membranet som ligger därunder ordentligt. 6 Vid skarvarna skär du av hörnen på den täckande våden med en vinkel på 45 genom att du håller kniven snett. 7 På underkonstruktioner av trapetsplåt lägger du en plåt under när du svetsar den tvärgående sömmen (lång- och kortskarvar) på ångspärrar. 8 Om du monterar BauderTHERM DS 1 DUO vid kall väderlek måste du dra av skyddsfolien på undersidan i monteringsriktningen. 9 Montering av BauderTHERM DS1 DUO utan låga eller varmluft måste utföras steg för steg. 10 Vid taklutning på mer än 3 måste du även säkra isoleringsmaterialet som klistrats in i THERM-remsor mot nedglidning. 17

18 Monteringsverktyg

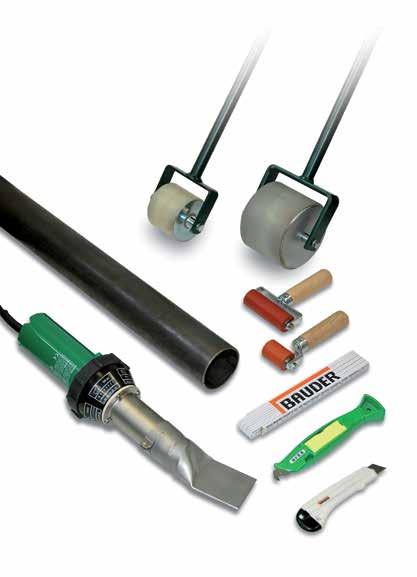

19 Du behöver bara ett fåtal monteringsverktyg för att lägga Bauder asfaltmembran på ett fackmannamässigt sätt. Förutom vanliga takläggarverktyg för bearbetningen av svetsbara membran behöver du tryckrullar, en mattkniv och en varmluftsfön eller en liten gasolbrännare för att bearbeta kallsjälvklistrande tätskiktsmembran. Varmluftsfönen ska ha en effekt på minst Watt och ett munstycke med en bredd på mm. 1 Handfön med min W effekt 2 Tryckrullar 3 Handtryckrullar 4 Meterstav 5 Kniv 6 Specialkniv 7 Tung rullningskärna 19

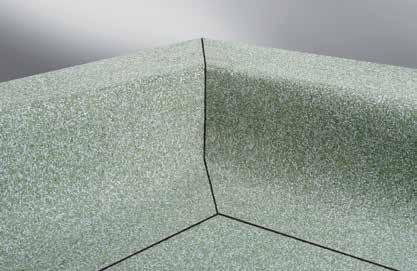

20 20 Detaljutformning innerhörn Ångspärr

21 1 Montera BauderTHERM DS 1 DUO-ångspärren på ytan, för upp membranet vid sarg till isoleringskilens övre kant. 2 Skär till den asfaltbaserade ångspärren kvadratiskt så att membranet överlappar med minst 8 cm på varje sida. 3 Knicka av skärningen, skär in i silikonfolien på undersidan och dra av en bit. 4 Vecka skärningen och limma ihop den mot hörnet. 5 Limma eller svetsa fast skärningen i hörnet. Använd tryckrullen. 6 Lägg isoleringen och klistra in isoleringskilar i BauderTHERM-remsorna. 21

22 22 Detaljutformning innerhörn 1. Tätskikt (1)

23 1 Skär till den nedre hörnformade delen av BauderTEC KSA DUO. 2 Skär in i silikonfolien, dra av trianglar, vik membranet och limma det. 3 Dra delvis av silikonfolien och limma eller svetsa fast folien i hörnen med tryckrullen. 4 Skär till den formade delen för att täcka sarg och limma eller svetsa fast den. 23

24 24 Detaljutformning innerhörn 1. Tätskikt (2)

25 5 Skär till hörndelarna, av BauderTEC KSA DUO. 6 Limma eller svetsa fast membranen med tryckrullen varvid du drar av silikonfolien stegvis och stöter in membranen i hörnen. 25

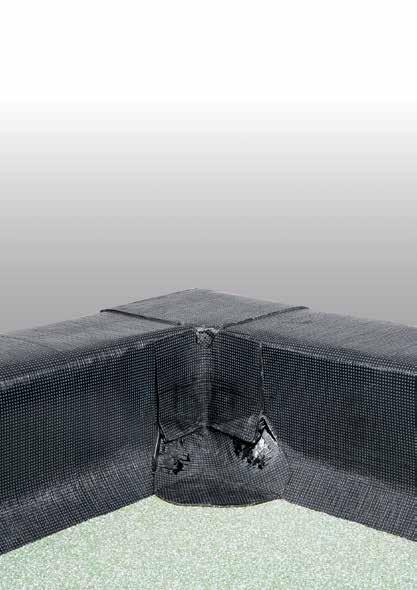

26 26 Detaljutformning innerhörn Ytskikt (1)

27 1 Skär till hörndelarna. Använd material från antingen ytskiktet eller första tätskiktet. 2 Svetsa membranet i hörnen med tryckrullen. 27

28 28 Detaljutformning innerhörn Ytskikt (2)

29 1 Skär till hörndelarna. Använd material från ytskiktet. 2 Svetsa fast membranen, stöt in membranen i hörnen. 29

30 30 Detaljutformning ytterhörn Ångspärr

31 1 Montera BauderTHERM DS 1 DUO-ångspärren på ytan, för upp membranet vid sarg till isoleringskilens övre kant. 2 Skär till den asfaltbaserade ångspärrens nederdel kvadratiskt samt halvcirkeln. Skär in i silikonfolien och dra delvis av den och limma eller svetsa fast nederdelen med tryckrullen. 3 Skär till överdelen och skär in i den en gång. Skär in i silikonfolien och dra delvis av den och limma eller svetsa fast överdelen med tryckrullen. 4 Lägg isoleringen och klistra in isoleringskilar i BauderTHERM-remsorna. 31

32 32 Detaljutformning ytterhörn 1. Tätskikt (1)

33 1 Skär till den nedre hörnformade delen av BauderTEC KSA DUO. 2 Skär in i silikonfolien. 3 Dra delvis av silikonfolien och limma eller svetsa fast folien på hörnen med tryckrullen. 4 Skär till den mellersta formade delen och limma eller svetsa fast den. 33

34 34 Detaljutformning ytterhörn 1. Tätskikt (2)

35 5 Skär till den övre hörnformade delen av BauderTEC KSA DUO. 6 Knicka av skärningen och skär in i silikonfolien. 7 Dra av trianglarnas silikonfolie och limma ihop dem som yttre hörn. 8 Limma eller svetsa membranet på hörnen med tryckrullen. 35

36 36 Detaljutformning ytterhörn 1. Tätskikt (3)

37 9 Skär till hörndelarna av BauderTEC KSA DUO. 10 Limma eller svetsa fast membranen med tryckrullen varvid du drar av silikonfolien stegvis. 37

38 38 Detaljutformning ytterhörn Ytsikt (1)

39 1 Skär till hörndelarna (nedre, mellan- och överdelen). Använd material från antingen ytskiket eller första tätskiktet. 2 Svetsa membranen på hörnen med tryckrullen. 39

40 40 Detaljutformning ytterhörn Ytsikt (2)

41 3 Skär till hörndelarna från ytkiktet. 4 Svetsa fast membranen, stöt membranen mot hörnen. 41

42 42 Hörn och detaljutformningar med BauderTEC DAB

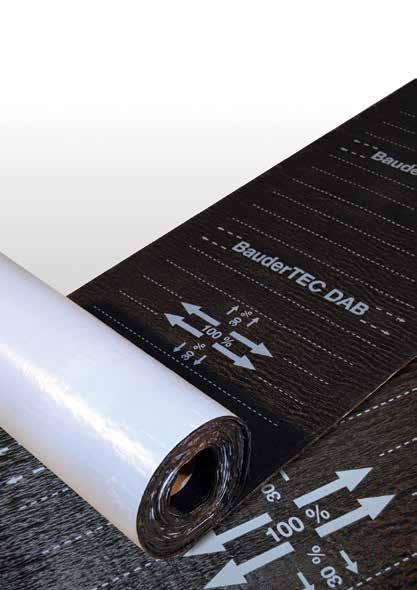

43 Tätningen av viktiga detaljer på låglutande tak är ofta tidsödande och krävande. Med hjälp av kallsjälvklistrande BauderTEC DAB blir arbetet med dessa detaljer säkrare, snabbare och på så sätt mer kostnadseffektivt. Med dessa praktiska systemtillbehör skapar du lätt tillförlitliga innerhörn, ytterhörn och genomföringar. Du förenklar arbetet som dessutom går mycket snabbare. BauderTEC DAB är ett högelastisk elastomerasfaltmembran som du snabbt och enkelt kan anpassa till de mest varierande underlag: På så sätt kan du arbeta med skarvar, runda genomföringar, lanterniner, avdelningar och andra komplicerade områden på ett enkelt, fackmannamässigt och säkert sätt. Täta hörn och genomföringar på ett säkert sätt går att tänja upp till 100 % 43

44 44 Detaljutformning Genomföringar med BauderTEC DAB

45 Skär till BauderTEC DAB, skär in cirkulärt i mitten. 2. Tänj ut inskärningen, dra det över röret och klistra med tryckrullen Skär till rörtätningens överdel och linda det runt röret. 4. Tänj ut överdelen rejält så att överlappningen blir tillräcklig. Klistra fast med tryckrullen Dra över det övre asfaltlagret över röret. 6. Svetsa fast det övre asfaltlagret på röret. 45

46 46 Detaljutformning 1. tätskikt med BauderTEC DAB

47 1 Lägg BauderTEC KSA DUO som första tätskikt över hela ytan och dra den mot sarg. 2 Skär till BauderTEC DAB, skär in i folien på undersidan och dra delvis av den. Klistra eller flamma fast BauderTEC DAB med tryckrullen som yttre hörnelement. 3 Skär till hörndelarna av BauderTEC KSA DUO och klistra eller svetsa fast den med tryckrullen och dra stegvis av silikonfolien. 4 Lägg det övre lagret på motsvarande sätt. 47

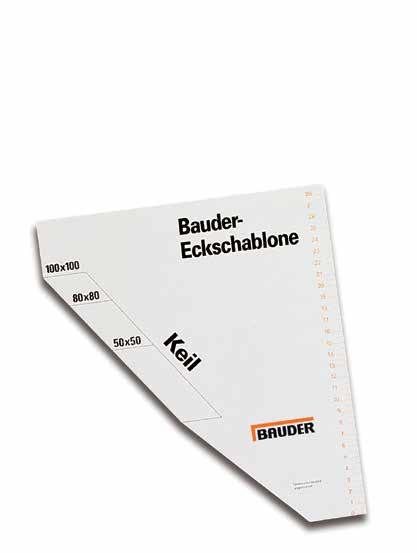

48 Detaljutformning med Bauder hörnmall Bauders hörnmall gör det enklare för dig att skära till tätskiktsmembranens hörnkonstruktioner på ett tillförlitligt och säkert sätt. Med detta effektiva hjälpmedel kan du enkelt överföra sargs mått inkl. den korrekta hörnvinkeln till asfaltmembranet. På så sätt kan du lätt skapa täta fogar på de skarvade tätskikten kring hörnen. 48

49 1 2 Bearbeta innerhörn: Placera mallen och skär in till markeringen för kilens mått. Skär in höjden från kilens övre kant till sargs övre kant. 3 4 Geringssnitt för sargs översida. Skära till innerhörn. 49

50 50 Anteckningar

51 51

52 Paul Bauder GmbH & Co. KG Korntaler Landstraße 63 D Stuttgart Telefon Telefax Alla uppgifter i den här broschyren baserar sig på aktuell teknisk kunskapsnivå. Vi förbehåller oss rätten att genomföra ändringar. Se till att informera dig om gällande tekniska kunskapsnivå när du gör din beställning. 7001VL/0113 DE
