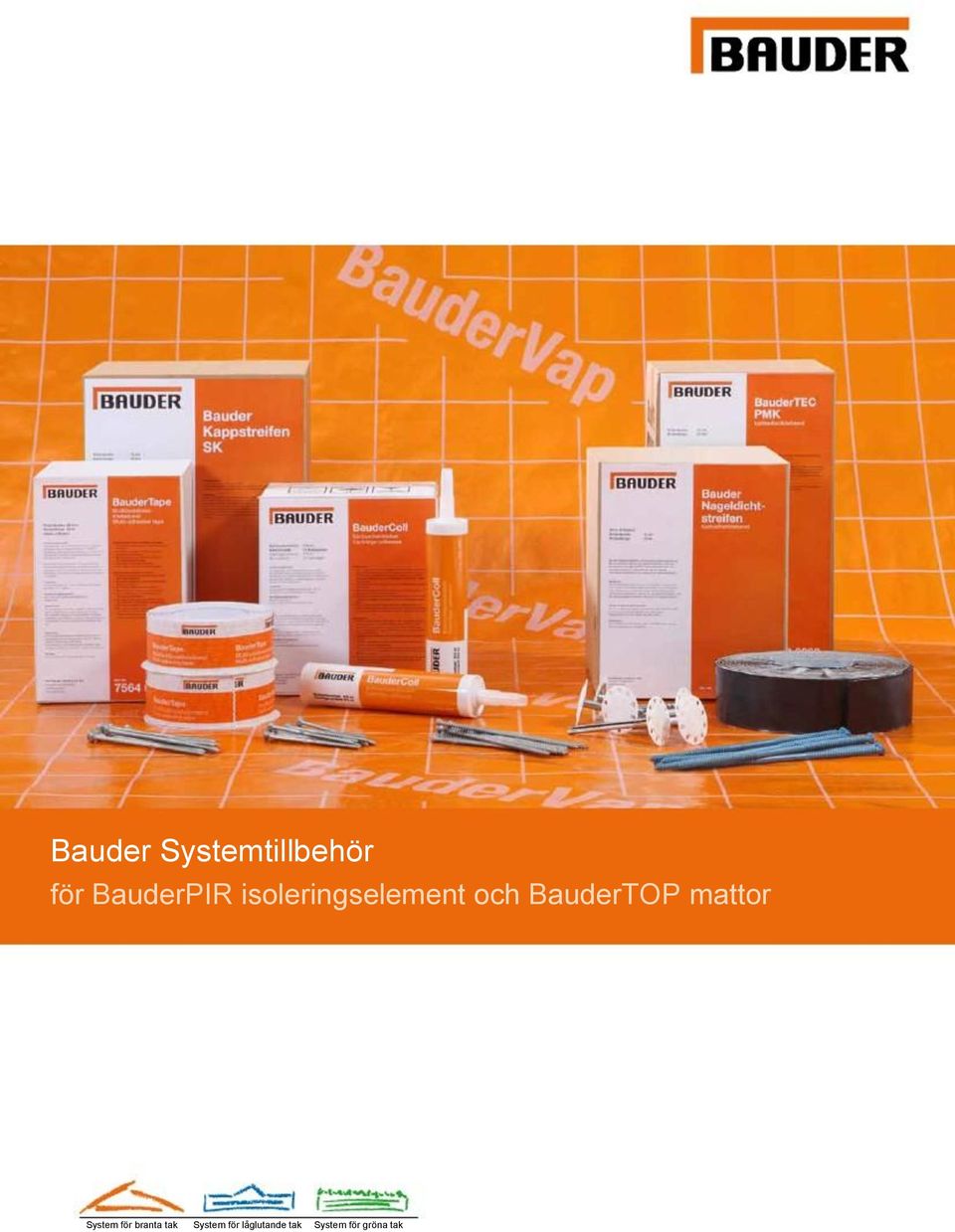

1 Bauder Systemtillbehör för BauderPIR isoleringselement och BauderTOP mattor System för branta tak System för låglutande tak System för gröna tak

2 Infästning för BauderPIR BauderPIR Systemskruv Specialskruvar för BauderPIR värmeisoleringselement på sparrarna. Ströläkt-elementinfästning på hela takytan. Akkuschraubertauglich. Mått (mm) St/paket Artikelnummer. 7,0 x ,0 x 7,0 x 7,0 x 7,0 x 7,0 x 7,0 x 7,0 x 400 7,0 x BauderPIR Systemskruvar för BauderPIR AZS Specialskruvar för BauderPIR värmeisoleringselement på sparrarna. Ströläkt-elementinfästning på hela takytan Akkuschraubertauglich. Mått (mm) St/paket Art.-Nr. 6,5 x

3 Infästning för BauderPIR Vilken skruvlängd ska användas till den valda BauderPIR-isoleringstjockleken? Isoleringssystem Tjocklek BauderPIR i mm SWE PLUS SF SDS MDE AZS Råspont BauderPIR systemskruvar - nödvändig skruvlängd ingen 16 mm 19 mm 22 mm 24 mm 28 mm Isoleringssystem TP-Kombi + PIRelement Isoleringstjocklek BauderPIR TP-Kombi i mm BauderPIR systemskruvar - nödvändig skruvlängd Skruvlängd

4 Infästningar för BauderPIR isoleringselement inomhus BauderPIR systemskruv för isolering under sparrarna Systemskruvar för en dold infästning av isoleringssystem under sparrarna BauderPIR DGF. Mått (mm) St/paket Art.-Nr. 6 x x BauderPIR plugg Plugg för en synlig infästning av källartakslisolering BauderPIR DGF/DAL. Mått (mm) St/paket Art.-Nr. 8 x x Nödvändig infästning för olika isoleringselement. Infästningar ska fästas minst 5 cm i betong eller träkonstruktionen Typ Mått Infästning Isolering under spararrna underkonstruktion trä/betong1 BauderPIR systemskruvar för isolering under sparrar 6 x x 1 BauderPIR DGF/DHW: 2-3 skruvar/sparrar; 5-6 skruvar/plattor Källartaksisolering underkonstruktion betong BauderPIR plugg för källartaksisolering 8 x x 140 BauderPIR DGF/DHW: 5-6 pluggar/plattor BauderPIR DAL: 3-4 pluggar/plattor Infästning artikelnummer Infästning lämplig för isoleringselement BauderPIR D.. (tjocklek) BauderPIR DGF ()2 BauderPIR DGF (70)2 BauderPIR DGF ()2 BauderPIR DGF (70)2 BauderPIR DGF (90)2 BauderPIR DGF (90)2 BauderPIR DHW (70)2 BauderPIR DHW (90)2 BauderPIR DHW (110)2 BauderPIR DAL (40)2,3 BauderPIR DAL (40)2 BauderPIR DAL (60)2,3 BauderPIR DAL (60)2 BauderPIR DAL (80)2,3 BauderPIR DAL (80)2 BauderPIR DAL (80)2,3 BauderPIR DAL (80)2 (1) Infästningen görs i kombination med pluggar i betong (2) Isoleringstjocklek i parantes (3) Lämplig för fixering av elementen. Den slutliga infästningen görs med underkonstruktionen råspont/pärlspont eller panel.

5 Ångspärr och kascheringsmatta BauderVap ångspärr UV-beständig, självklistrande, lufttät och ångbromsande skikt används vid direkt montering av BauderPIR värmeisoleringssystem på sparrarna. sd > 120 m Teknisk data Rulle Art.-Nr. Material: fiber / aluminiumfolie Tjocklek: ca 0,6 mm Bredd 1,5 m; Längd m Bauder ångspärr 32 PE-folie enligt DIN EN används vid direkt montering av BauderPIR värmeisoleringssystem på sparrarna. sd > 240 m Teknisk data Rulle Art.-Nr. Material: PE-folie Tjocklek: ca 0,32 mm Bredd 4 m; Längd 25 m BauderTOP SELECT ångspärr vid utvändig renovering Ångspärr med justerbart sd-värde vid utvändig renovering. sd-värde 0,1 m (utan folie); sd-värde 4,6 m (med folie) Mått (mm) m2/rulle Art.-Nr. Bredd: 1, m Längd: m BauderPIR systemkaschering Självklistrande kascheringsmatta för BauderPIR värmeisoleringselement - för att klistra över på omvänd monterade BauderPIR värmeisoleringselement. Sd-värde 0,1 m Mått (mm) m2/rulle Art.-Nr. Bredd: 1,25 m Längd: 25 m 31,

6 Övriga tillbehör BauderTEC PMK-remsa Ensidig självklistrande speciell-bitumenmatta för fästning av överlappningar av Bauder- PIR värmeisoleringselement för branta tak och BauderTOP-dukar ex. vid nock, gavel eller takfot ect. Tekniska data Kartong / 1 rulle Art.-Nr. Montering: +10 C. Tätningsskiktet på undersidan behöver eventuellt aktiveras med varmluft. Bredd 25 cm; 15 lpm Bredd 33 cm; 15 lpm Speciell tätningstejp för en lufttät tätning av överlappningar och detaljer, Både för in- och utvändigt bruk. Tekniska data Kartong / 4 rullar Art.-Nr. Material: Akrylat gallerförstärkt Bredd 0,06 m; Längd 25 m Special lim för lufttäta anslutningar av massiva byggdelar / detaljer. Tekniska data St / kartong Art.-Nr. Material: S-Polymer special lim Åtgång: 6-8 lpm / tub 12 tuber (310 ml / tub) Användningsområden BauderTEC PMK / / Rekommendationer för tätning av överlappningar och detaljer Användningsområde / Produkter Längsgående överlapp Överlappningar Överlapp Vägganslutningar/Kamin Detaljer Ventilationsrör/takfönster BauderVap ångspärr NSK-Teknik* Bauder ångspärr 32 Bauder SELECT BauderTOP TS 75 NSK BauderTOP TS 40 NSK BauderTOP UDS BauderPIR BauderTEC PMK BauderTEC PMK *NSK-Teknik: Överlapp fästas genom klisterkanter

7 Övriga tillbehör Bauder Kapremsa SK Diffusionsöppna självklistrande kapningsremsor som läggs över ströläkter vid vattentätt undertak tillsammans med BauderTOP-dukar och BauderPIR värmeisoleringselement. Sd 0,1 m. Tekniska data Rulle Art.-Nr. Montering: +10 C. Tätningsskiktet på undersidan behöver eventuellt aktiveras med varmluft.. 33 cm; 40 lpm Bauder spiktätning Självklistrande spiktätningsremsor som läggs under ströläkter vid regntätt undertak tillsammans med BauderPIR. Tekniska data Kartong / 4 Rullar Art.-Nr. Montering: +10 C. Tätningsskiktet på undersidan behöver eventuellt aktiveras med varmluft.. Bredd 6 cm; 15 lpm Bredd 9 cm; 15 lpm

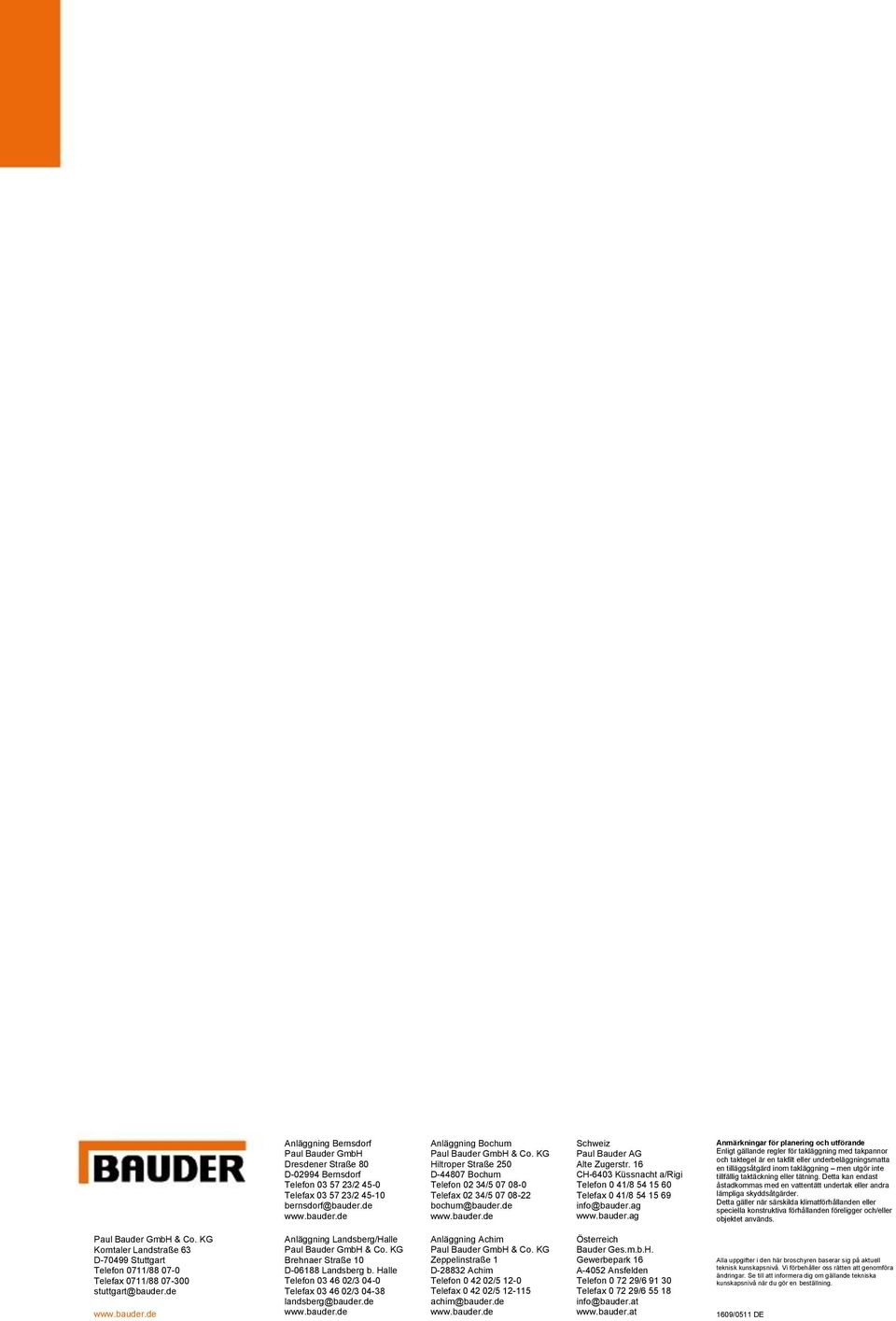

8 Anläggning Bernsdorf Paul Bauder GmbH Dresdener Straße 80 D Bernsdorf Telefon / Telefax / Anläggning Bochum Paul Bauder GmbH & Co. KG Hiltroper Straße D Bochum Telefon 02 34/ Telefax 02 34/ Schweiz Paul Bauder AG Alte Zugerstr. 16 CH-6403 Küssnacht a/rigi Telefon 0 41/ Telefax 0 41/ info@bauder.ag Anmärkningar för planering och utförande Enligt gällande regler för takläggning med takpannor och taktegel är en takfilt eller underbeläggningsmatta en tilläggsåtgärd inom takläggning men utgör inte tillfällig taktäckning eller tätning. Detta kan endast åstadkommas med en vattentätt undertak eller andra lämpliga skyddsåtgärder. Detta gäller när särskilda klimatförhållanden eller speciella konstruktiva förhållanden föreligger och/eller objektet används. Paul Bauder GmbH & Co. KG Korntaler Landstraße 63 D Stuttgart Telefon 0711/ Telefax 0711/ stuttgart@bauder.de Anläggning Landsberg/Halle Paul Bauder GmbH & Co. KG Brehnaer Straße 10 D Landsberg b. Halle Telefon / Telefax / landsberg@bauder.de Anläggning Achim Paul Bauder GmbH & Co. KG Zeppelinstraße 1 D Achim Telefon / Telefax / achim@bauder.de Österreich Bauder Ges.m.b.H. Gewerbepark 16 A-4052 Ansfelden Telefon / Telefax / info@bauder.at Alla uppgifter i den här broschyren baserar sig på aktuell teknisk kunskapsnivå. Vi förbehåller oss rätten att genomföra ändringar. Se till att informera dig om gällande tekniska kunskapsnivå när du gör en beställning. 1609/0511 DE
