Monteringsanvisning. Bauder enlagstätning

Transkript

1 Monteringsanvisning

2 2

3 1 Allmänna anvisningar Produktbeskrivning BauderPRO F och BauderPRO Monteringsverktyg hjälpmedel Montering takyta Detaljutformning Uppdragning vägg Anslutning fotplåt Ytterhörn Innerhörn Nock Dal Genomföring med BauderTEC DAB Kvalitetskrav för färdiga tätskikt

4 Allmänna anvisningar 1 Skydda materialet mot direkt solljus och kraftig uppvärmning. Under den kalla årstiden ska rullarna transporteras från ett frostskyddat mellanlager till byggplatsen i direkt anslutning till bearbetningen. Vid väderförhållanden som kan påverka bearbetningen på ett negativt sätt, måste särskilda åtgärder vidtas. Med sådana väderförhållanden avses t.ex. temperaturer under +5 C, fukt, snö och is eller kraftig vind. 2 Taket ska utformas på så sätt att det vatten som taket exponeras för, ständigt avleds på ett effektivt sätt. 5 En täthetskontroll ska utföras på det färdiga tätskiktet direkt efter att konstruktionen färdigställts. 6 På formdelar av trä eller träfiberskivor som underlag för tätningen måste du skapa ett lämpligt skiljeskikt i enlighet med JSB 111. Vid behov måste du skapa en separat nödtätning. 7 Innan du monterar asfaltmembranen måste du kontrollera underlagets vidhäftningsförmåga. Använd en lämplig primer/emulsion vid behov. 4 3 Avloppen från takets dränering ska vara placerade på takets lägsta punkter eller på de ställen där taket böjs ned maximalt. 4 För påbyggnader och genomföringar som förhindrar en reglerad vattenavrinning, måste du vidta lämpliga åtgärder så att vattnet leds bort. Max höjd stående vattan i rännan 30 mm. 8 Längdskarvarnas lägsta fogbredd ska utformas med lägst 80 mm, tvärskarvarna och alla sömanslutningar minst 150 mm på tätskiktens ovansida. Om du använder fästanordningar i sömområdet, måste du beakta den lägsta fogbredden bredvid lastfördelaren. ( Se bilden på sida 10).

5 9 Överlappningen ska vara svetsat över hela ytan. Asfalt måste tränga ut under överlappningen.(utflyt) Utflytet utanför tätskiktens överlappning ska vara synlig och bör vara 15 mm bred. Enskilda mindre utflyt vid tvärskarvar och anslutningsområden eller liknande är tillåtna. 12 När du använder kallsjälvklistrande membran för detaljer och i anslutnings- och avslutningsområdena, får membranen inte töjas ut för mycket, för att undvika återställning i samband med håligheter. Här rekommenderar vi att aktivera membranen med en brännare eller varmluft. 10 Vid överlappningar skär du av hörnen på den övertäckande våden med en vinkel på 45, genom att du håller kniven snett. 11 Plåtbeslag måste ha en lägsta bredd på 150 mm när de anslutas mot tätningsmembran. 5

6 BauderPRO F och BauderPRO 40 BauderPRO F och BauderPRO 40 BauderPRO F och BauderPRO 40 är beprövade tätningssystem för enlagstätningar av lätta takkonstruktioner utan inbyggda tätskikt. Som underlag lämpar sig alla typiska lätta takkonstruktioner där det går att använda mekaniska infästningselement för att säkra placeringen, som t.ex. trapetsprofilerad stålplåt lättbetongtak takpaneler av trä eller träbaserade material. BauderPRO F och BauderPRO 40 är högvärdiga och långlivade tätskikt av elastomermodifierad asfalt. Den utmärkta kvaliteten av BauderPRO F tätskikt möjliggör en kostnadseffektiv, högvärdig och säker uppbyggnad av lätta tak. Mer än 25 års erfarenhet av 1-lags specialtätskikt av elastomermodifierad asfalt har resulterat i en varaktig funktionssäkerhet som dessutom bekräftas av försök i laboratorier och i praktiken. BauderPRO F och BauderPRO 40 läggs lös i ett skikt och fästas mekaniskt. BauderPRO F och BauderPRO 40 har utformats för enlagstätning av lätta industritak. Produkten läggs ut löst i ett skikt på isoleringsmaterialet eller annat lämpligt underlag och fästs mekaniskt i skarvöverlappet enligt DIN EN

7 Övertygar med homogen skarvförslutning med varmluft och visuell skarvkontroll. Den här beprövade tekniken för skarvförslutning förenar en lätt och snabb arbetsprocess i så gott som alla väder med en homogen svetsskarvning som alltid ger en kontinuerligt hög kvalitet. Skadar inte miljön Det naturliga tätningsmaterialet asfalt medför inga risker för människors hälsa eller miljön. 7

8 BauderPRO F och BauderPRO 40 Tekniska uppgifter Yta BauderPRO F BauderPRO 40 ovansida: skiffer undersida: folie ovansida: skiffer undersida: folie Armering Special-polyesterbärare Polyestervlies Längd DIN EN Bredd DIN EN Tjocklek DIN EN ,0 m 8,0 m 1,1 m 1,0 m 5,2 mm 4,2 mm Vikt: DIN EN Ca. 6,2 kg/m² Ca. 5,5 kg/m² Flexibilitet i kyla DIN EN 1109 Värmebeständighet DIN EN 110 > -36 C > -20 C > +120 C > +100 C Draghållfasthet: max. dragkraft DIN EN N/50 mm 850 N/50 mm Draghållfasthet: Töjning (%) DIN EN % 35% Artikelnummer grafitsvart grafitsvart Om du undrar något kontaktar du Bauder på Telefon +46/ E-post info@bauder-tak.se 8

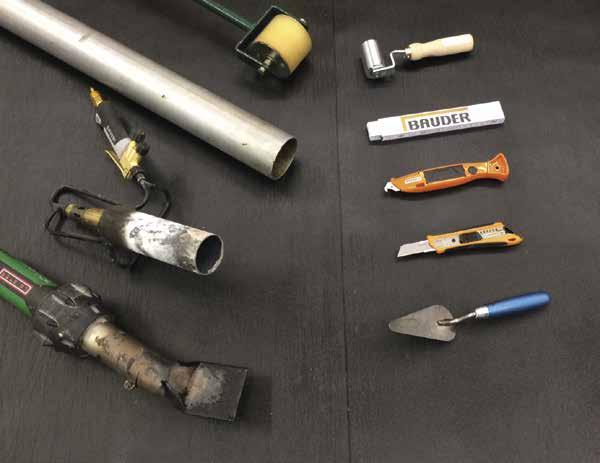

9 Monteringsverktyg hjälpmedel Varmluft 2. Brännare 3. Tung rullningskärna 4. Tryckrulle 5. Tryckrulle 6. Tumstock 7. Pappkniv 8. Cutter 9. Takslev 9

10 Montering takyta 80 mm 40 mm 10 mm Du lägger membranen löst och fäster dem mekaniskt i enlighet med beräkningen av vindsuget enligt EN 1991, 1-4. Den mekaniska fästningen sker i området för den övertäckta kantremsan ca 10 mm från kanten (kant plåtbricka). Du måste följa den lägsta fogbredden bredvid lastfördelaren. 80 mm lägsta fogbredd längdskarvar. Vid överlapp skär du av hörnen på den mellersta (mellanliggande) membranen med en vinkel på 45, genom att du håller kniven snett. Tvärskarvarna och alla sömanslutningar minst 150 mm på membranets undersida. Vid enlagstätning på en takyta med en lutning på mer än 6,25 % måste du förankra tätskikten på så sätt att det inte kan glida av. (se sidan 16 detaljutformning nock) 10

11 Detaljutformning uppdragning vägg 11

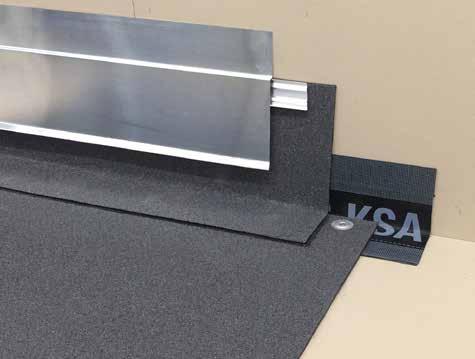

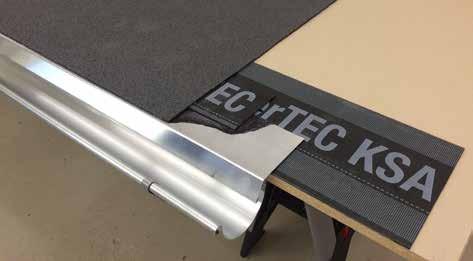

12 Anslutning fotplåt Anslutning mot fotplåt bör utföras med max 500 mm bred remsa av tätskiktet. Det kan även accepteras att membranen dras ner mot fotplåten. Tätskiktet ska dras fram till fotplåtens nedknäckning. Tätskiktet ska svetsas mot hela fotplåten och underliggande remsa, t.ex. BauderTEC KSA, eller minimum YEP 2500 eller YEP 3500 med minst 300 mm bred. Plåtöverlapp ska utformas enligt AMA HUS. 12

13 Detaljutformning ytterhörn Beakta monteringsanvisningarna på sidan Underlägg t.ex. BauderTEC KSA 180 x 180 mm 3 4 Förstärkningsremsor leds upp min. 150 mm och 150 mm in i ytan Membran med mekanisk infästning 5 Påsvetsad tunga (min. 180 mm bred) med BauderTEC DAB Svetsa fast mot ytskiktsmembranet Alternativt tunga 2-delad t.ex. av BauderTEC KSA, men dock både i förstärkningsremsornas område och i området för ytskiktsmembranet. 13

14 Detaljutformning innerhörn Hörnområde med förstärkningsremsor av lämpligt material, t.ex. BauderTEC KSA. Kantfixering av tätskiket på förstärkningsremsorna med ett avstånd på max. 330 mm. Förstärkningsremsorna ska limmas mot underlaget över hela ytan. Tätskiktet ska svetsas ihop med förstärkningsremsorna över hela ytan. 1 2 Förstärkningsremsor leds upp min. 150 mm och min. 150 mm in i ytan Skär inte in utan lägg ett veck 3 4 Ytduk med kantfixering 14 Tätskikt med kantfixering Påsvetsad tunga t.ex. BauderTEC KSA

15 5 6 Skär inte in Lägg ett veck 7 Svetsa fast ytskiktet 15

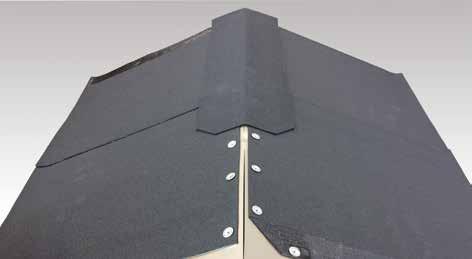

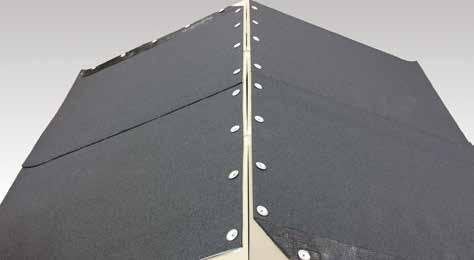

16 Detaljutformning Nock 1 Säkra tätskiket vid kortskarvar så den inte glider av Låt täckremsorna löpa på tätskiket vardera med minst 225 mm från varje sida nocken. Vid taklutning mindre eller lika med 3,6 kan nockpanna utgå. Tätskiket ska helsvetsas minst 500 mm från nocklinjen.

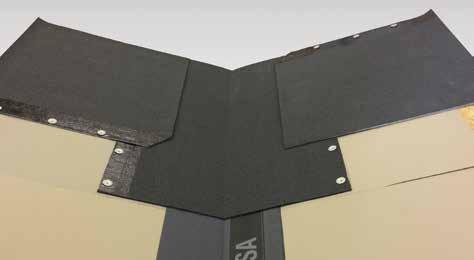

17 Detaljutformning Dal 1 Applicera förstärkningsremsorna t.ex. av BauderTEC KSA (minst 250 mm höger och minst 250 mm vänster om dal) på en lämplig primer/emulsion. Skjut in tätskiket längs kälen och svetsa ihop den med förstärkningsremsorna. 2 Låt tätskiket anslutande lager överlappa respektive 250 mm på membranen. Gå tillväga på motsvarande sätt med ytterligare tätskiktsrullar. 17

18 Genomföring med BauderTEC DAB Tätningen av viktiga detaljer på låglutande tak är ofta tidsödande och krävande. Med hjälp av kallsjälvklistrande BauderTEC DAB blir arbetet med dessa detaljer säkrare, snabbare och på sätt mer kostnadseffektivt. Med dessa praktiska systemtillbehör skapar du lätt tillförlitliga innerhörn, ytterhörn och genomföringar. Du förenklar arbetet som dessutom går mycket snabbare. BauderTEC DAB är ett högelastisk elastomerasfaltmembran som du snabbt och enkelt kan anpassa till de mest varierande underlag: På så sätt kan du arbeta med skarvar, runda genomföringar, lanterniner, avdelningar och andra komplicerade områden på ett enkelt, fackmannamässigt och säkert sätt. Täta hörn och genomföringar på ett säkert sätt går att tänja upp till 100 % 18

19 1 2 Skär till BauderTEC DAB, skär in cirkulärt i mitten. Tänj ut inskärningen, dra det över röret och klistra med tryckrullen. 3 4 Skär till rörtätningens överdel och linda det runt röret. Tänj ut överdelen rejält så att överlappningen blir tillräcklig. Klistra fast med tryckrullen. 5 6 Dra över det övre asfaltlagret över röret. Svetsa fast det övre asfaltlagret på röret. 19

20 Kvalitetskrav för färdiga tätskikt Tätskikt av tätningsmattor för tak måste uppfylla kraven enligt tabellen AMA JSE.1/3 och tabellen AMA JSE.1/4. Tabell AMA JSE.1/3. Funktionskrav för tätningsdukar på tak (tätningsskikt typ TY) Naturlig belastning Kritisk egenskap Kontrollmetod Krav Vattenansamling Vattentäthet EN 1928:2000 Tät vid 10kPa Skydd mot brandutveckling 1) Brandsäkerhet SIS-CEN/TS 1187:2012 metod 2 Klass BROOF (t2) enligt EN för det avsedda underlaget Montering vid låga temperaturer Böjlighet vid låga temperaturer EN C Mekanisk belastning 1 Slagmotstånd EN metod B mm vid 23 C Mekanisk belastning 2 Motstånd mot statisk belastning EN metod A och B Mjukt underlag (A): 20 kg. Hård underlag (B): 10 kg Glidning vid värme Tålig mot asfaltavrinning vid förhöjd temperatur EN 1110 Max. 2 mm glidning efter 2 h vid 100 C 20

21 1) Materialet ska märkas enligt följande med mekanisk belastning 2 och brandklass enligt BROOF (t2): TKY-A/B-X där TKY = tätningslagerklass tak, A = 20 kg last, B =10 kg last och X = 1: testad och godkänd för underlag av skumplast (20 kg/m3) X = 2: testad och godkänd på mineralfiber (150 kg/m3) X = 3: testad och godkänd på träspånsskiva (680 kg/m3) X = 4: testad och godkänd på mineritskiva (680 kg/m3) Tabell AMA JSE.1/4. Beständighetskrav för tätningsmattor på tak tätningsskikt typ TY Naturlig belastning Kritisk Egenskap Kontrollmetod Krav Formförändring Dimensionsstabilitet EN ,3 % förändring Bibehållet skydd mot UV-strålning Vidhäftning av skyddslager SS-EN (strödd produkt) 30 % förlust Materialet genomgår en snabbare åldring enligt EN 1296 efter 24 veckor Bibehållen flexibilitet vid kyla Böjlighet vid låga temperaturer SS-EN C förändring, dock lägst -5 C 21
