1 HÅLLBAR VATTENTÄTNING AV PLATTA TAK roofing BITUMINÖSA MEMBRAN

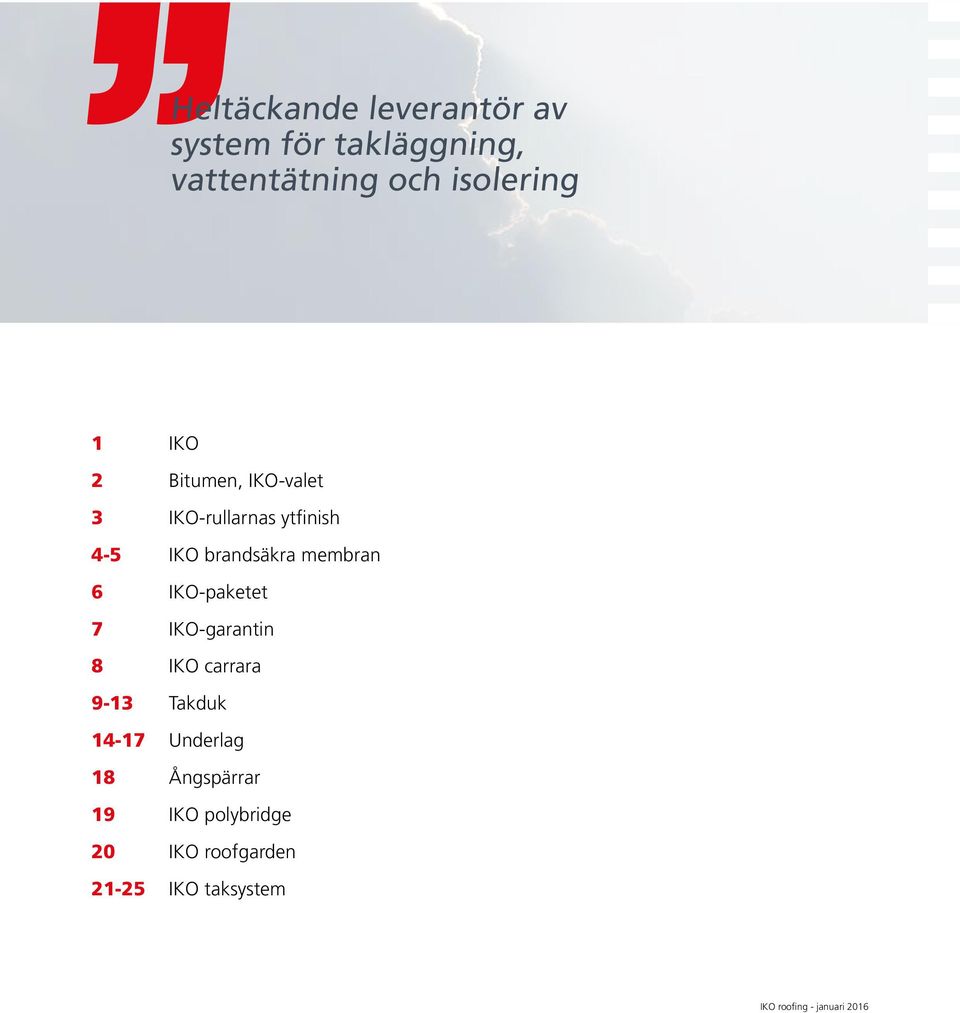

2 Heltäckande leverantör av system för takläggning, vattentätning och isolering 1 IKO 2 Bitumen, IKO-valet 3 IKO-rullarnas ytfinish 4-5 IKO brandsäkra membran 6 IKO-paketet 7 IKO-garantin 8 IKO carrara 9-13 Takduk Underlag 18 Ångspärrar 19 IKO polybridge 20 IKO roofgarden IKO taksystem - januari 2016

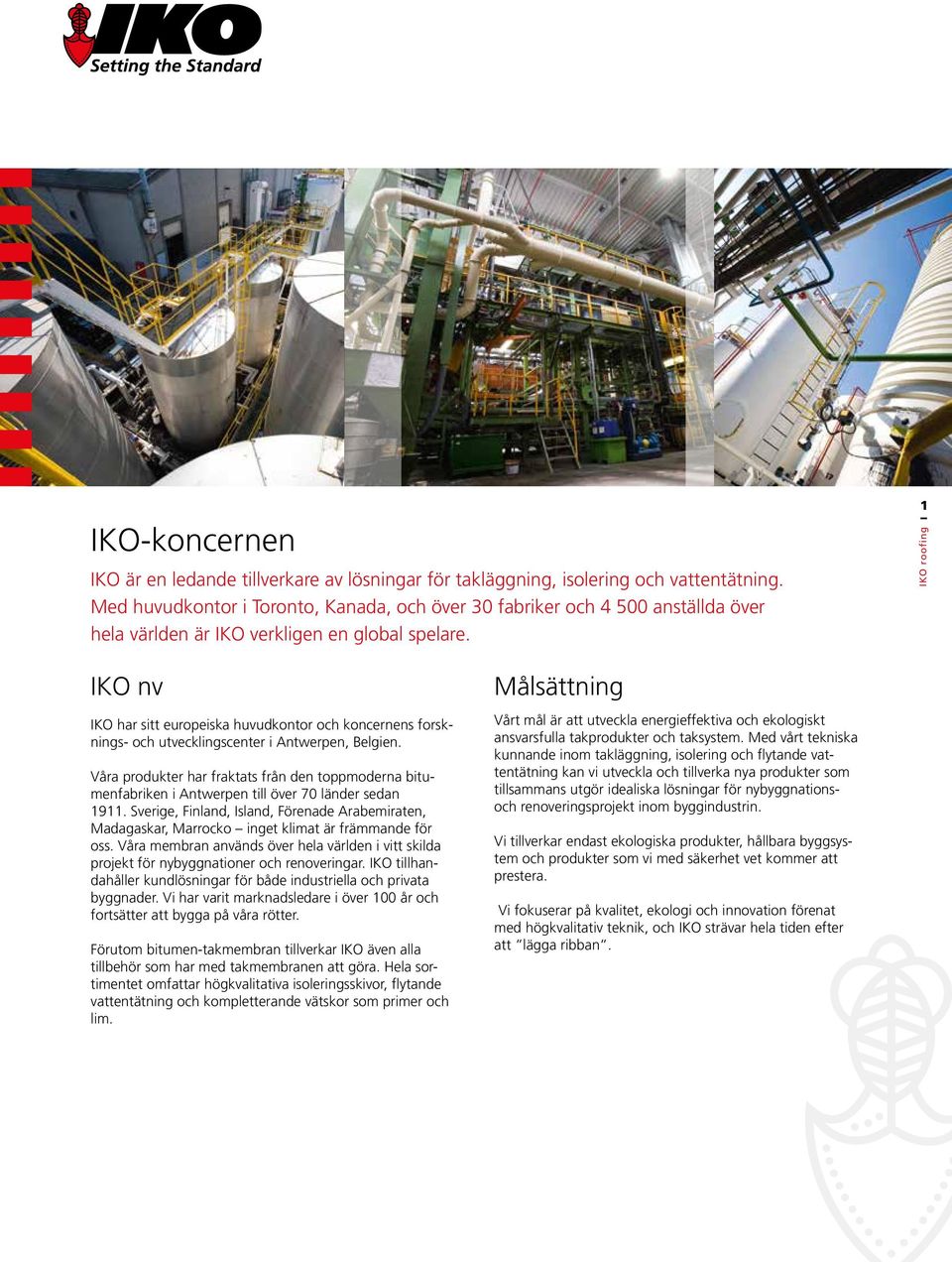

3 IKO-koncernen IKO är en ledande tillverkare av lösningar för takläggning, isolering och vattentätning. Med huvudkontor i Toronto, Kanada, och över 30 fabriker och anställda över hela världen är IKO verkligen en global spelare. 1 IKO nv IKO har sitt europeiska huvudkontor och koncernens forsknings- och utvecklingscenter i Antwerpen, Belgien. Våra produkter har fraktats från den toppmoderna bitumenfabriken i Antwerpen till över 70 länder sedan Sverige, inland, Island, örenade Arabemiraten, Madagaskar, Marrocko inget klimat är främmande för oss. Våra membran används över hela världen i vitt skilda projekt för nybyggnationer och renoveringar. IKO tillhandahåller kundlösningar för både industriella och privata byggnader. Vi har varit marknadsledare i över 100 år och fortsätter att bygga på våra rötter. örutom bitumen-takmembran tillverkar IKO även alla tillbehör som har med takmembranen att göra. Hela sortimentet omfattar högkvalitativa isoleringsskivor, flytande vattentätning och kompletterande vätskor som primer och lim. Målsättning Vårt mål är att utveckla energieffektiva och ekologiskt ansvarsfulla takprodukter och taksystem. Med vårt tekniska kunnande inom takläggning, isolering och flytande vattentätning kan vi utveckla och tillverka nya produkter som tillsammans utgör idealiska lösningar för nybyggnationsoch renoveringsprojekt inom byggindustrin. Vi tillverkar endast ekologiska produkter, hållbara byggsystem och produkter som vi med säkerhet vet kommer att prestera. Vi fokuserar på kvalitet, ekologi och innovation förenat med högkvalitativ teknik, och IKO strävar hela tiden efter att lägga ribban.

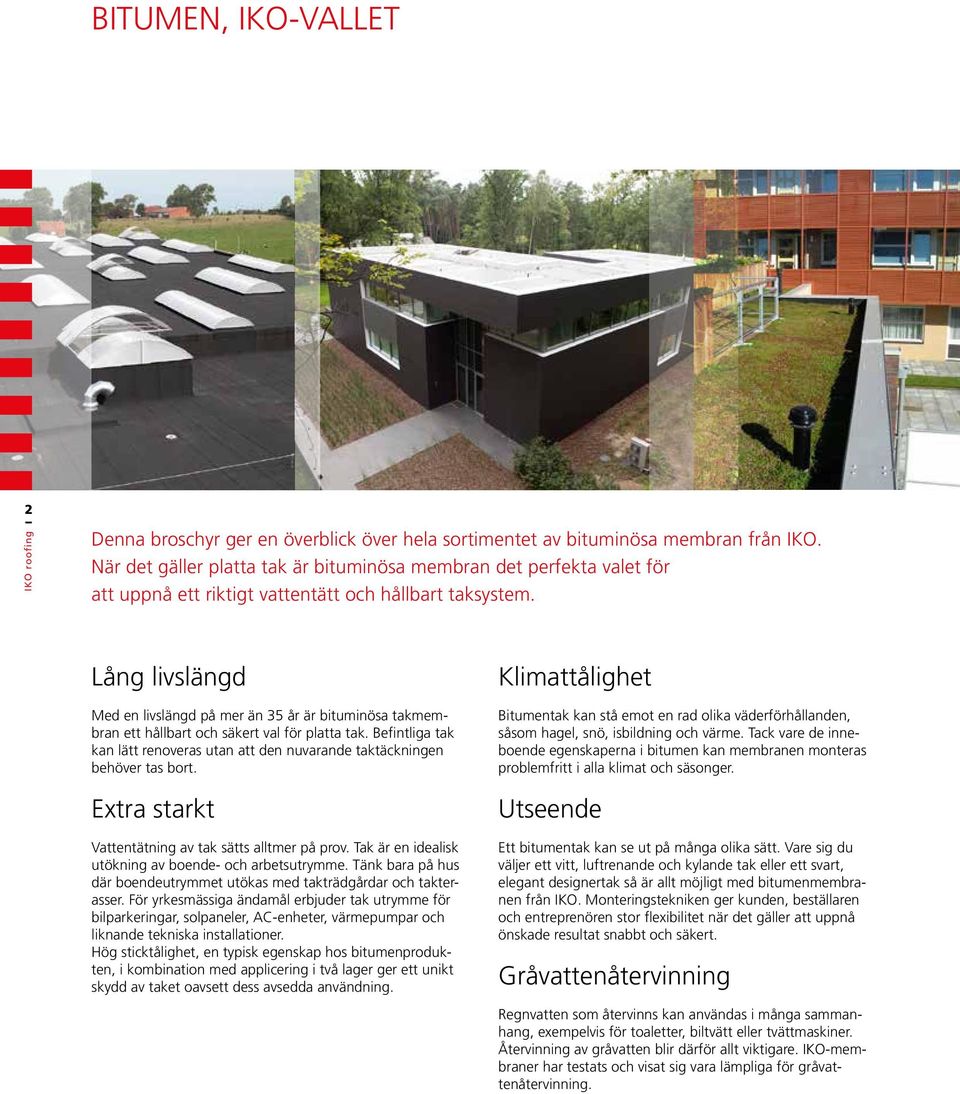

4 BITUMEN, IKO-VALLET 2 Denna broschyr ger en överblick över hela sortimentet av bituminösa membran från IKO. När det gäller platta tak är bituminösa membran det perfekta valet för att uppnå ett riktigt vattentätt och hållbart taksystem. Lång livslängd Med en livslängd på mer än 35 år är bituminösa takmembran ett hållbart och säkert val för platta tak. Befintliga tak kan lätt renoveras utan att den nuvarande taktäckningen behöver tas bort. Extra starkt Vattentätning av tak sätts alltmer på prov. Tak är en idealisk utökning av boende- och arbetsutrymme. Tänk bara på hus där boendeutrymmet utökas med takträdgårdar och takterasser. ör yrkesmässiga ändamål erbjuder tak utrymme för bilparkeringar, solpaneler, AC-enheter, värmepumpar och liknande tekniska installationer. Hög sticktålighet, en typisk egenskap hos bitumenprodukten, i kombination med applicering i två lager ger ett unikt skydd av taket oavsett dess avsedda användning. Klimattålighet Bitumentak kan stå emot en rad olika väderförhållanden, såsom hagel, snö, isbildning och värme. Tack vare de inneboende egenskaperna i bitumen kan membranen monteras problemfritt i alla klimat och säsonger. Utseende Ett bitumentak kan se ut på många olika sätt. Vare sig du väljer ett vitt, luftrenande och kylande tak eller ett svart, elegant designertak så är allt möjligt med bitumenmembranen från IKO. Monteringstekniken ger kunden, beställaren och entreprenören stor flexibilitet när det gäller att uppnå önskade resultat snabbt och säkert. Gråvattenåtervinning Regnvatten som återvinns kan användas i många sammanhang, exempelvis för toaletter, biltvätt eller tvättmaskiner. Återvinning av gråvatten blir därför allt viktigare. IKO-membraner har testats och visat sig vara lämpliga för gråvattenåtervinning.

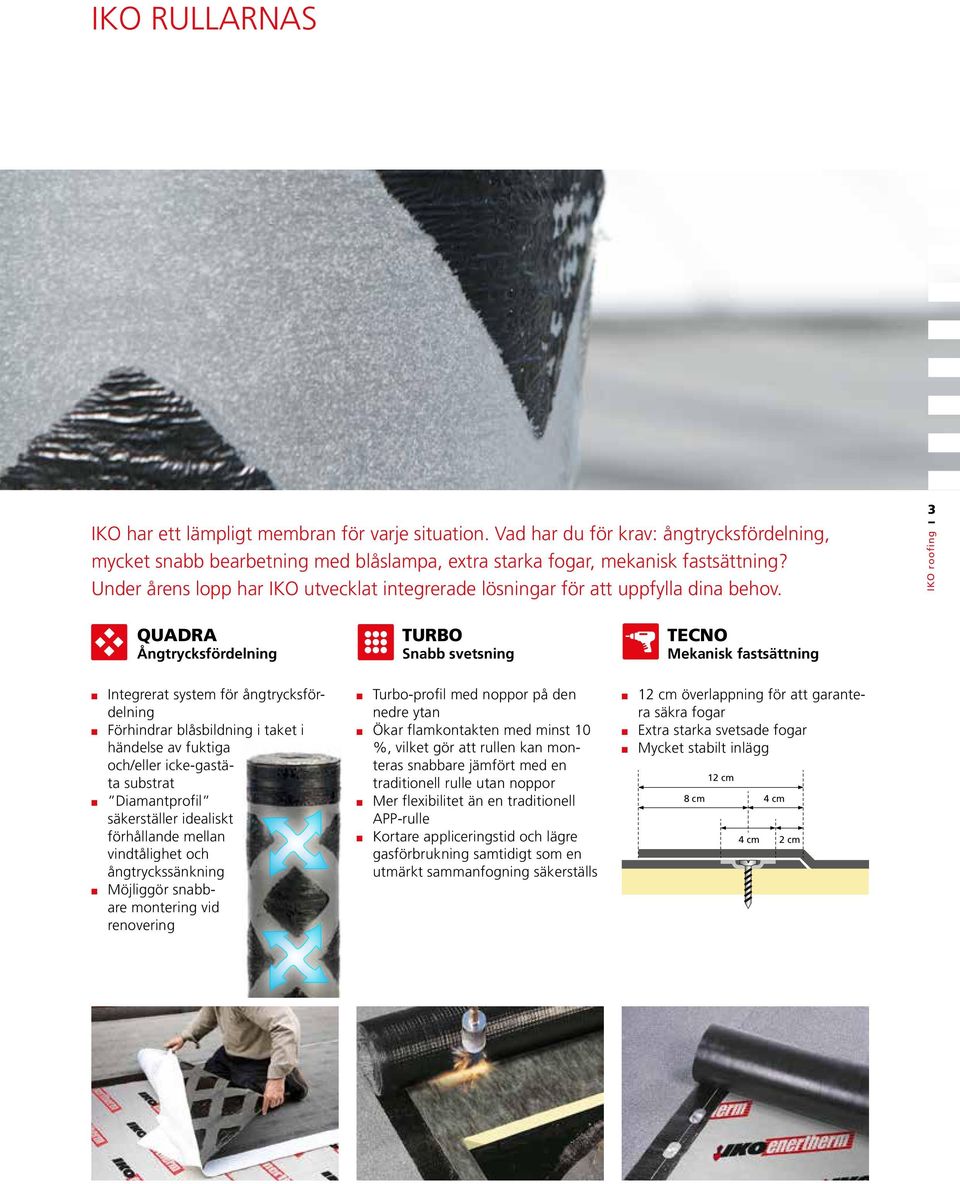

5 IKO RULLARNAS IKO har ett lämpligt membran för varje situation. Vad har du för krav: ångtrycksfördelning, mycket snabb bearbetning med blåslampa, extra starka fogar, mekanisk fastsättning? Under årens lopp har IKO utvecklat integrerade lösningar för att uppfylla dina behov. 3 MMP LQuadra Tecno Turbo Wafel Vlamlassen Techn. bevest LKoudlijm MMP Tecno Zelfklevend Quadra Wafel Turbo öhnen Vlamlassen Gieten Techn. MMPbevest Koudlijm Quadra Zelfklevend Turbo Vlamlassen öhnen Techn. Gieten bevest Koudlijm Zelfklevend öhnen Gieten QUADRA Ångtrycksfördelning Integrerat system för ångtrycksfördelning örhindrar blåsbildning i taket i händelse av fuktiga och/eller icke-gastäta substrat Diamantprofil säkerställer idealiskt förhållande mellan vindtålighet och ångtryckssänkning Möjliggör snabbare montering vid renovering TURBO Snabb svetsning Turbo-profil med noppor på den nedre ytan Ökar flamkontakten med minst 10 %, vilket gör att rullen kan monteras snabbare jämfört med en traditionell rulle utan noppor Mer flexibilitet än en traditionell APP-rulle Kortare appliceringstid och lägre gasförbrukning samtidigt som en utmärkt sammanfogning säkerställs TECNO Mekanisk fastsättning 12 cm överlappning för att garantera säkra fogar Extra starka svetsade fogar Mycket stabilt inlägg 12 cm 8 cm 4 cm 4 cm 2 cm

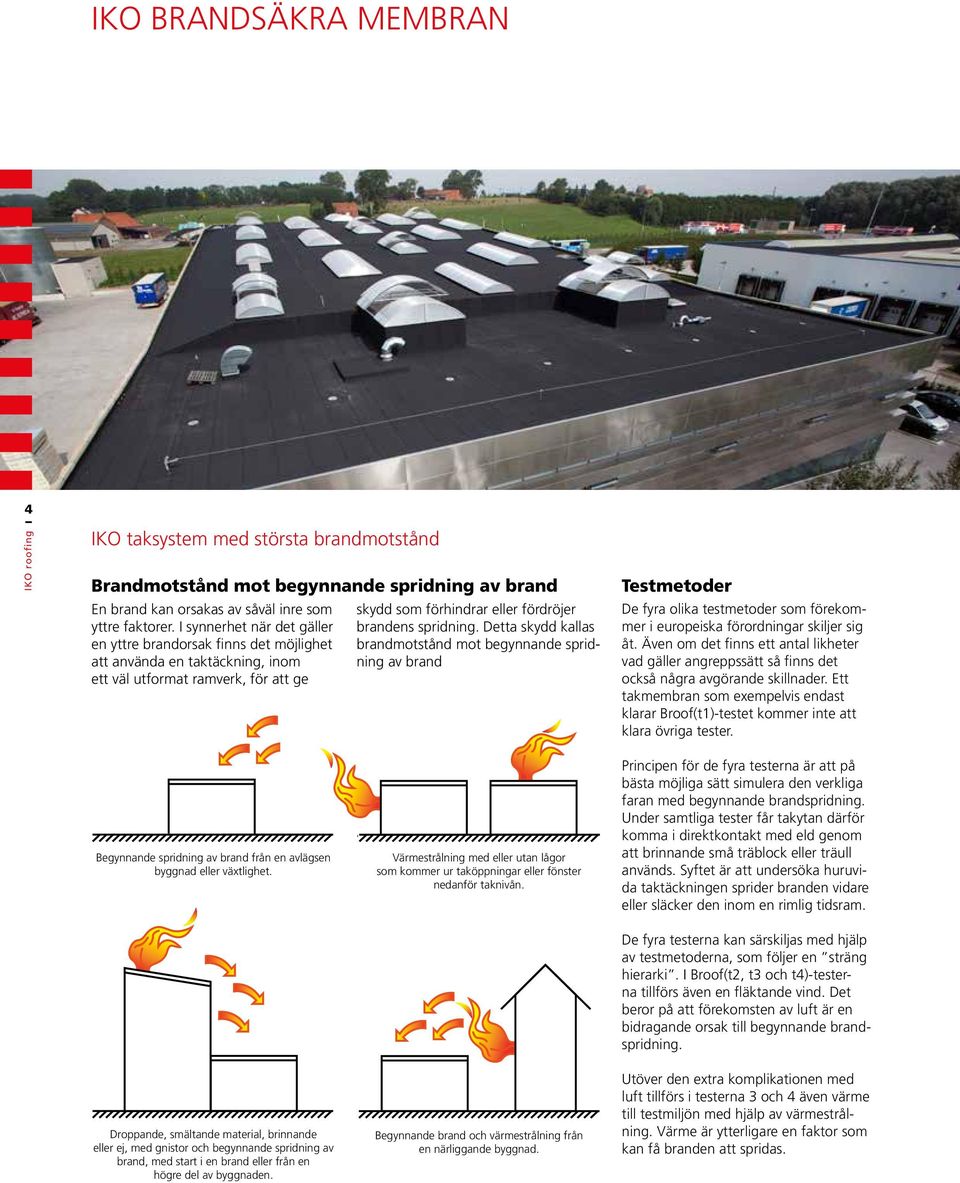

6 IKO BRANDSÄKRA MEMBRAN 4 IKO taksystem med största brandmotstånd Brandmotstånd mot begynnande spridning av brand En brand kan orsakas av såväl inre som yttre faktorer. I synnerhet när det gäller en yttre brandorsak finns det möjlighet att använda en taktäckning, inom ett väl utformat ramverk, för att ge skydd som förhindrar eller fördröjer brandens spridning. Detta skydd kallas brandmotstånd mot begynnande spridning av brand Testmetoder De fyra olika testmetoder som förekommer i europeiska förordningar skiljer sig åt. Även om det finns ett antal likheter vad gäller angreppssätt så finns det också några avgörande skillnader. Ett takmembran som exempelvis endast klarar Broof(t1)-testet kommer inte att klara övriga tester. Begynnande spridning av brand från en avlägsen byggnad eller växtlighet. Värmestrålning med eller utan lågor som kommer ur taköppningar eller fönster nedanför taknivån. Principen för de fyra testerna är att på bästa möjliga sätt simulera den verkliga faran med begynnande brandspridning. Under samtliga tester får takytan därför komma i direktkontakt med eld genom att brinnande små träblock eller träull används. Syftet är att undersöka huruvida taktäckningen sprider branden vidare eller släcker den inom en rimlig tidsram. De fyra testerna kan särskiljas med hjälp av testmetoderna, som följer en sträng hierarki. I Broof(t2, t3 och t4)-testerna tillförs även en fläktande vind. Det beror på att förekomsten av luft är en bidragande orsak till begynnande brandspridning. Droppande, smältande material, brinnande eller ej, med gnistor och begynnande spridning av brand, med start i en brand eller från en högre del av byggnaden. Begynnande brand och värmestrålning från en närliggande byggnad. Utöver den extra komplikationen med luft tillförs i testerna 3 och 4 även värme till testmiljön med hjälp av värmestrålning. Värme är ytterligare en faktor som kan få branden att spridas.

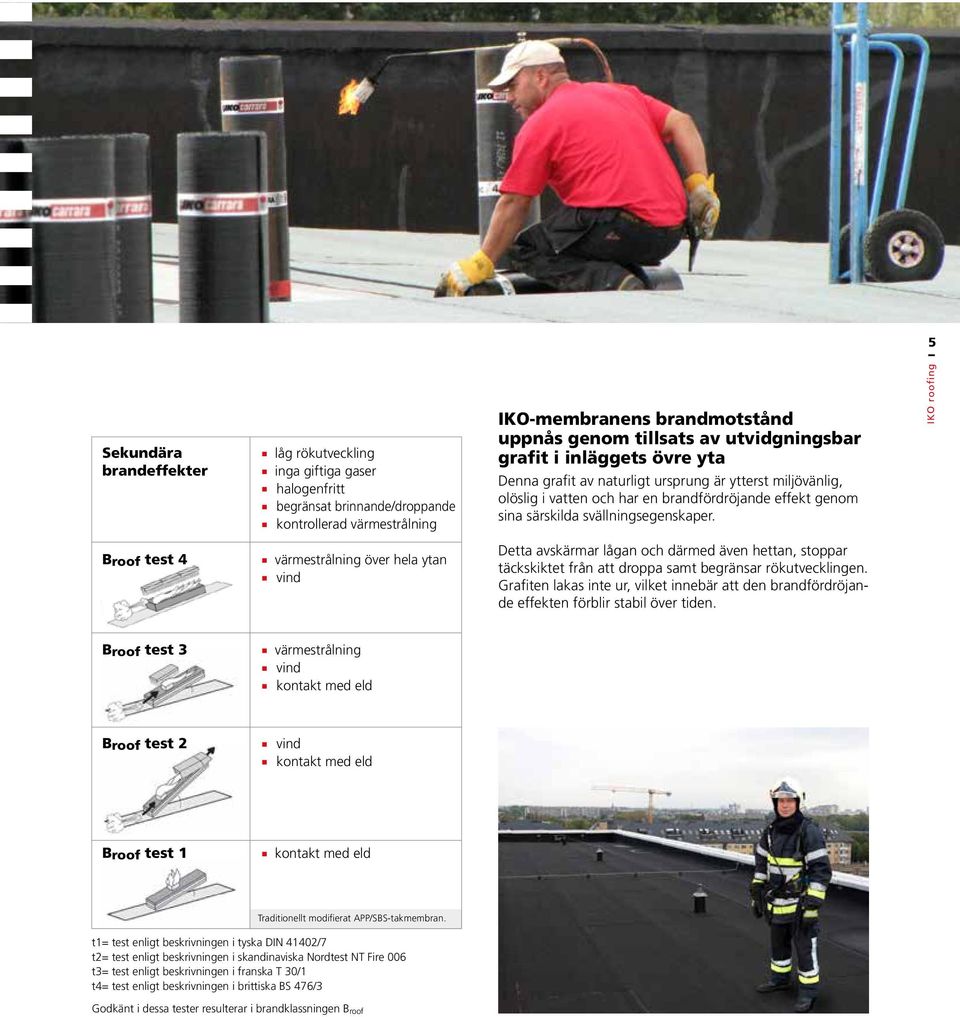

7 5 Sekundära brandeffekter n låg rökutveckling n inga giftiga gaser n halogenfritt n begränsat brinnande/droppande n kontrollerad värmestrålning IKO-membranens brandmotstånd uppnås genom tillsats av utvidgningsbar grafit i inläggets övre yta Denna grafit av naturligt ursprung är ytterst miljövänlig, olöslig i vatten och har en brandfördröjande effekt genom sina särskilda svällningsegenskaper. Broof test 4 n värmestrålning över hela ytan n vind Detta avskärmar lågan och därmed även hettan, stoppar täckskiktet från att droppa samt begränsar rökutvecklingen. Grafiten lakas inte ur, vilket innebär att den brandfördröjande effekten förblir stabil över tiden. Broof test 3 n värmestrålning n vind n kontakt med eld Broof test 2 n vind n kontakt med eld Broof test 1 n kontakt med eld Traditionellt modifierat APP/SBS-takmembran. t1= test enligt beskrivningen i tyska DIN 41402/7 t2= test enligt beskrivningen i skandinaviska Nordtest NT ire 006 t3= test enligt beskrivningen i franska T 30/1 t4= test enligt beskrivningen i brittiska BS 476/3 Godkänt i dessa tester resulterar i brandklassningen B roof

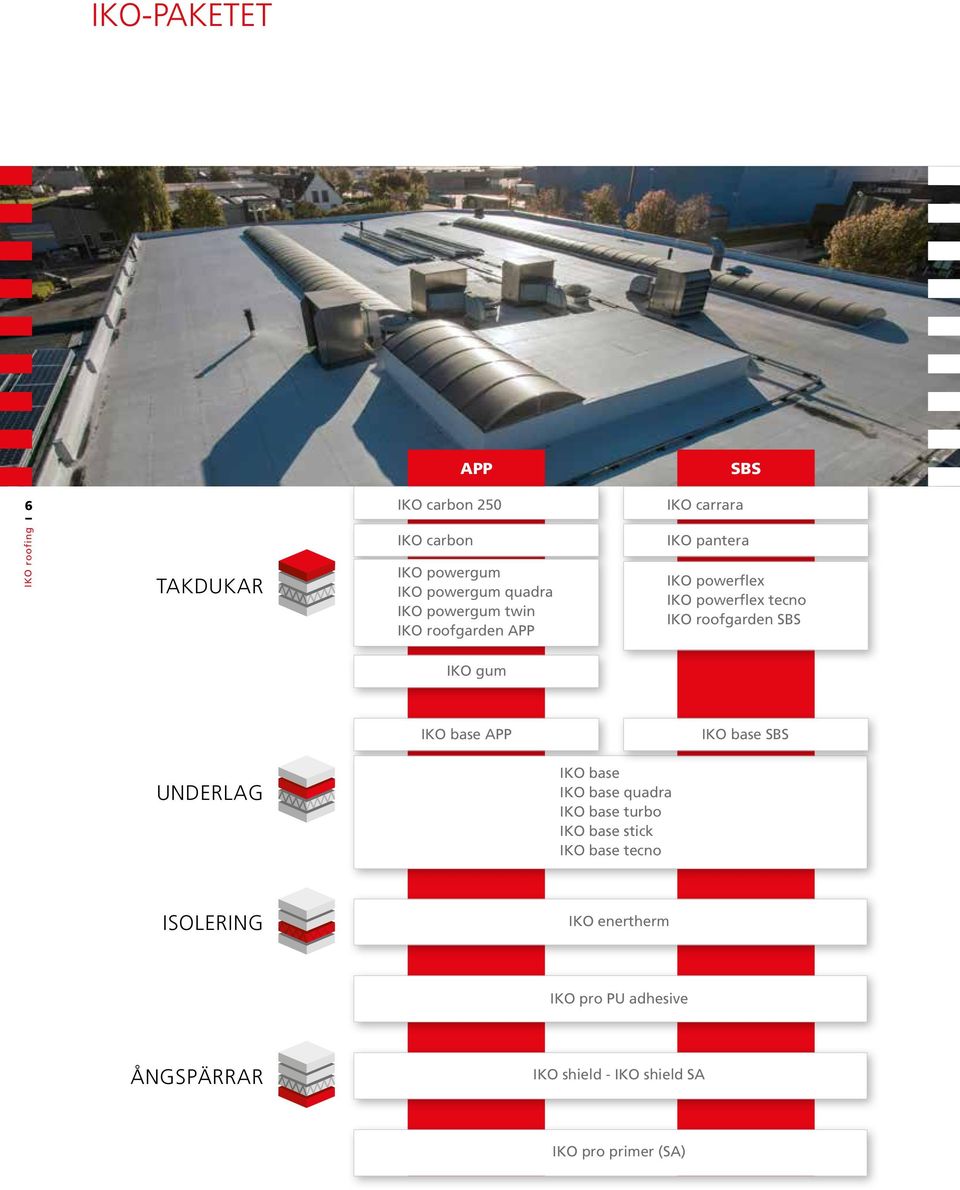

8 IKO-PAKETET APP SBS 6 IKO carbon 250 IKO carrara TAKDUKAR IKO carbon IKO powergum IKO powergum quadra IKO powergum twin IKO roofgarden APP IKO pantera IKO powerflex IKO powerflex tecno IKO roofgarden SBS IKO gum IKO base APP IKO base SBS UNDERLAG IKO base IKO base quadra IKO base turbo IKO base stick IKO base tecno ISOLERING IKO enertherm IKO pro PU adhesive ÅNGSPÄRRAR IKO shield - IKO shield SA IKO pro primer (SA)

9 IKO-GARANTIN 1 paket 1 leverantör 1 ansvar Ett IKO-tak tillverkas och levereras helt och hållet av IKO själva. Alla IKO-produkter kan kombineras sömlöst för att säkerställa perfekt vattentätning av platta tak. 7 Hela IKO-paketet, monterat av en IKO-certifierad entreprenör, täcks av en försäkringsgaranti. Denna omfattande försäkringsgaranti erbjuds endast av IKO och ger dig sinnesro i förvissningen om att du har en vattentät taktäckning. Eftersom IKO utför alla takinspektioner under monteringens gång, försäkrar vi både produkterna och monteringen. Det är en extra trygghet för byggnadens ägare att skadeståndsanspråk gäller i 10 år.

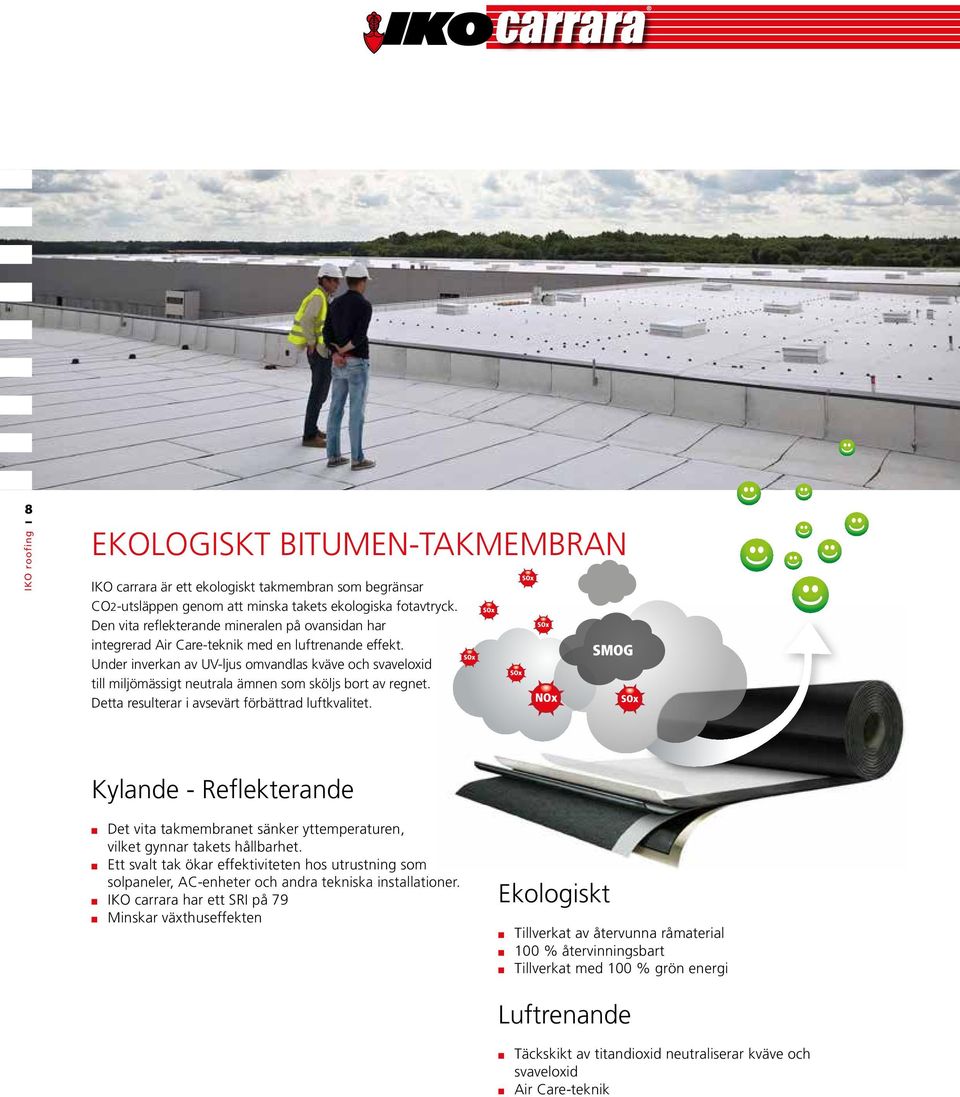

10 8 EKOLOGISKT BITUMEN-TAKMEMBRAN IKO carrara är ett ekologiskt takmembran som begränsar CO2-utsläppen genom att minska takets ekologiska fotavtryck. Den vita reflekterande mineralen på ovansidan har integrerad Air Care-teknik med en luftrenande effekt. Under inverkan av UV-ljus omvandlas kväve och svaveloxid till miljömässigt neutrala ämnen som sköljs bort av regnet. Detta resulterar i avsevärt förbättrad luftkvalitet. SMOG Kylande - Reflekterande Det vita takmembranet sänker yttemperaturen, vilket gynnar takets hållbarhet. Ett svalt tak ökar effektiviteten hos utrustning som solpaneler, AC-enheter och andra tekniska installationer. IKO carrara har ett SRI på 79 Minskar växthuseffekten Ekologiskt Tillverkat av återvunna råmaterial 100 % återvinningsbart Tillverkat med 100 % grön energi Luftrenande Täckskikt av titandioxid neutraliserar kväve och svaveloxid Air Care-teknik

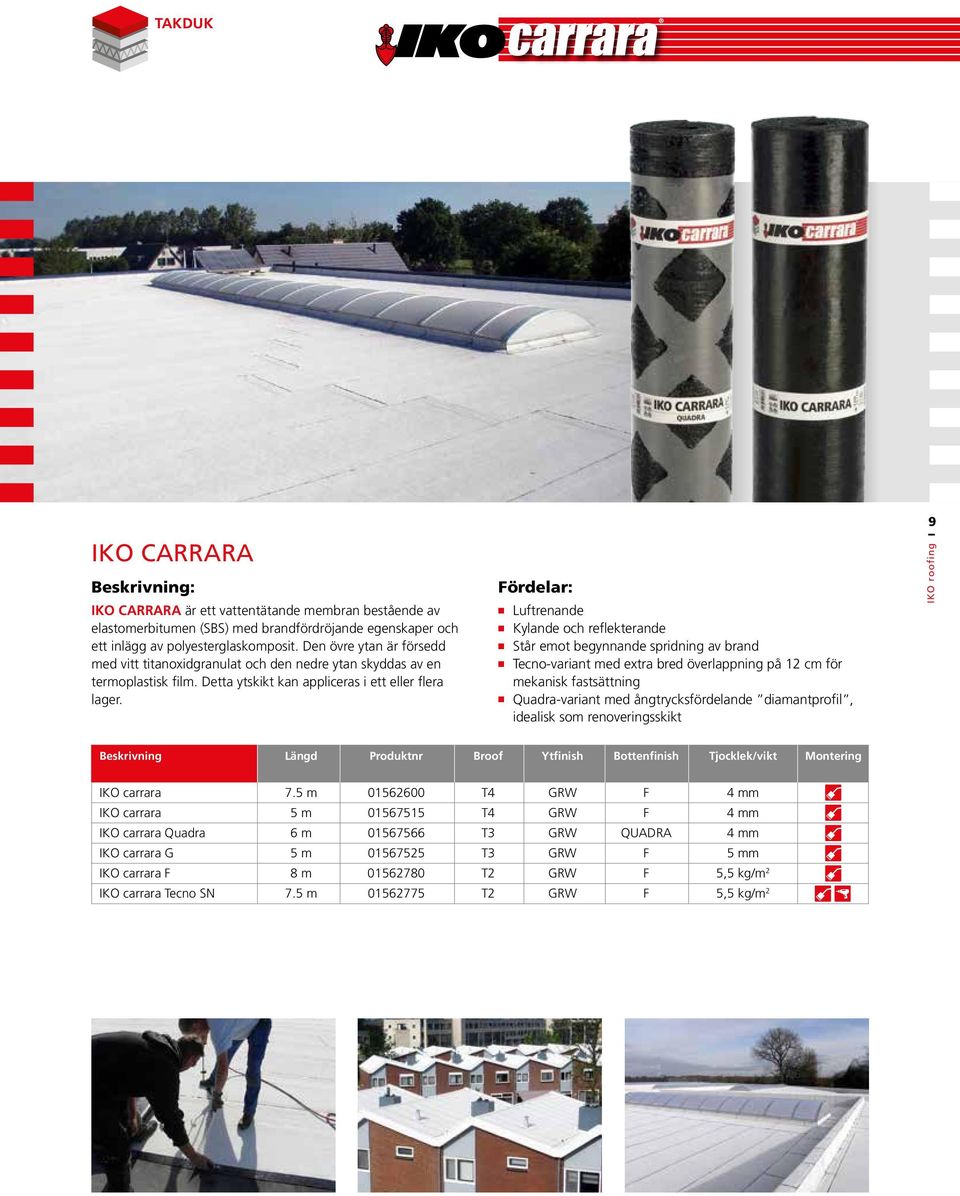

11 TAKDUK IKO CARRARA IKO CARRARA är ett vattentätande membran bestående av elastomerbitumen (SBS) med brandfördröjande egenskaper och ett inlägg av polyesterglaskomposit. Den övre ytan är försedd med vitt titanoxidgranulat och den nedre ytan skyddas av en termoplastisk film. Detta ytskikt kan appliceras i ett eller flera lager. ördelar: Luftrenande Kylande och reflekterande Står emot begynnande spridning av brand Tecno-variant med extra bred överlappning på 12 cm för mekanisk fastsättning Quadra-variant med ångtrycksfördelande diamantprofil, idealisk som renoveringsskikt 9 Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Tjocklek/vikt Montering IKO carrara 7.5 m T4 GRW 4 mm IKO carrara 5 m T4 GRW L Tecno 4 mm IKO carrara Quadra 6 m T3 GRW QUADRA L Tecno 4 mm IKO carrara G 5 m T3 GRW L Tecno 5 mm IKO carrara 8 m T2 GRW L Tecno 5,5 kg/m 2 IKO carrara Tecno SN 7.5 m T2 GRW L Tecno 5,5 kg/m 2 Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

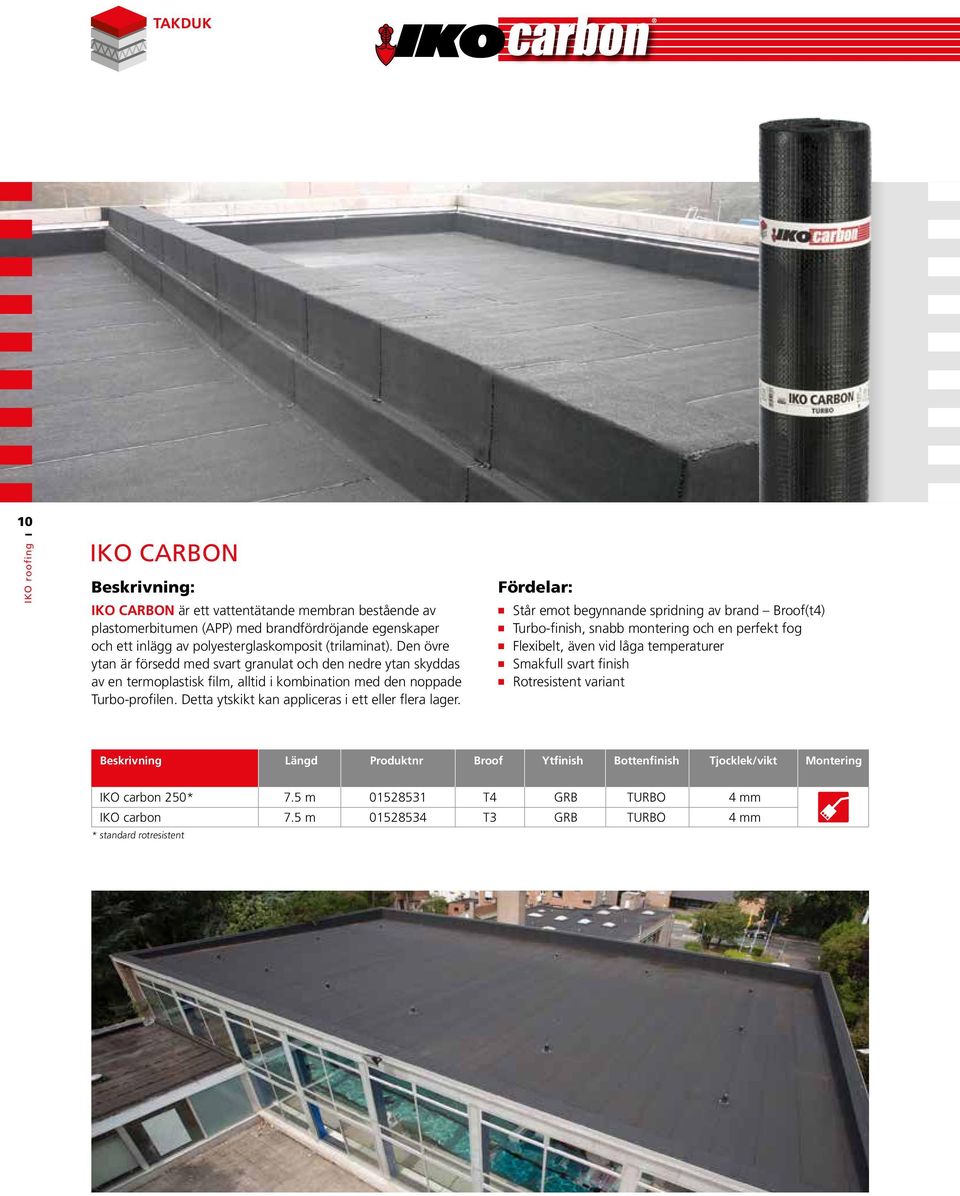

12 TAKDUK 10 IKO CARBON IKO CARBON är ett vattentätande membran bestående av plastomerbitumen (APP) med brandfördröjande egenskaper och ett inlägg av polyesterglaskomposit (trilaminat). Den övre ytan är försedd med svart granulat och den nedre ytan skyddas av en termoplastisk film, alltid i kombination med den noppade Turbo-profilen. Detta ytskikt kan appliceras i ett eller flera lager. ördelar: Står emot begynnande spridning av brand Broof(t4) Turbo-finish, snabb montering och en perfekt fog lexibelt, även vid låga temperaturer Smakfull svart finish Rotresistent variant Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Tjocklek/vikt Montering IKO carbon 250* 7.5 m T4 GRB TURBO 4 mm IKO carbon 7.5 m T3 GRB TURBO 4 mm * standard rotresistent L Tecno MMP Quadra Turbo Vlamlassen Wafel Techn. bevest Koudlijm Zelfklevend

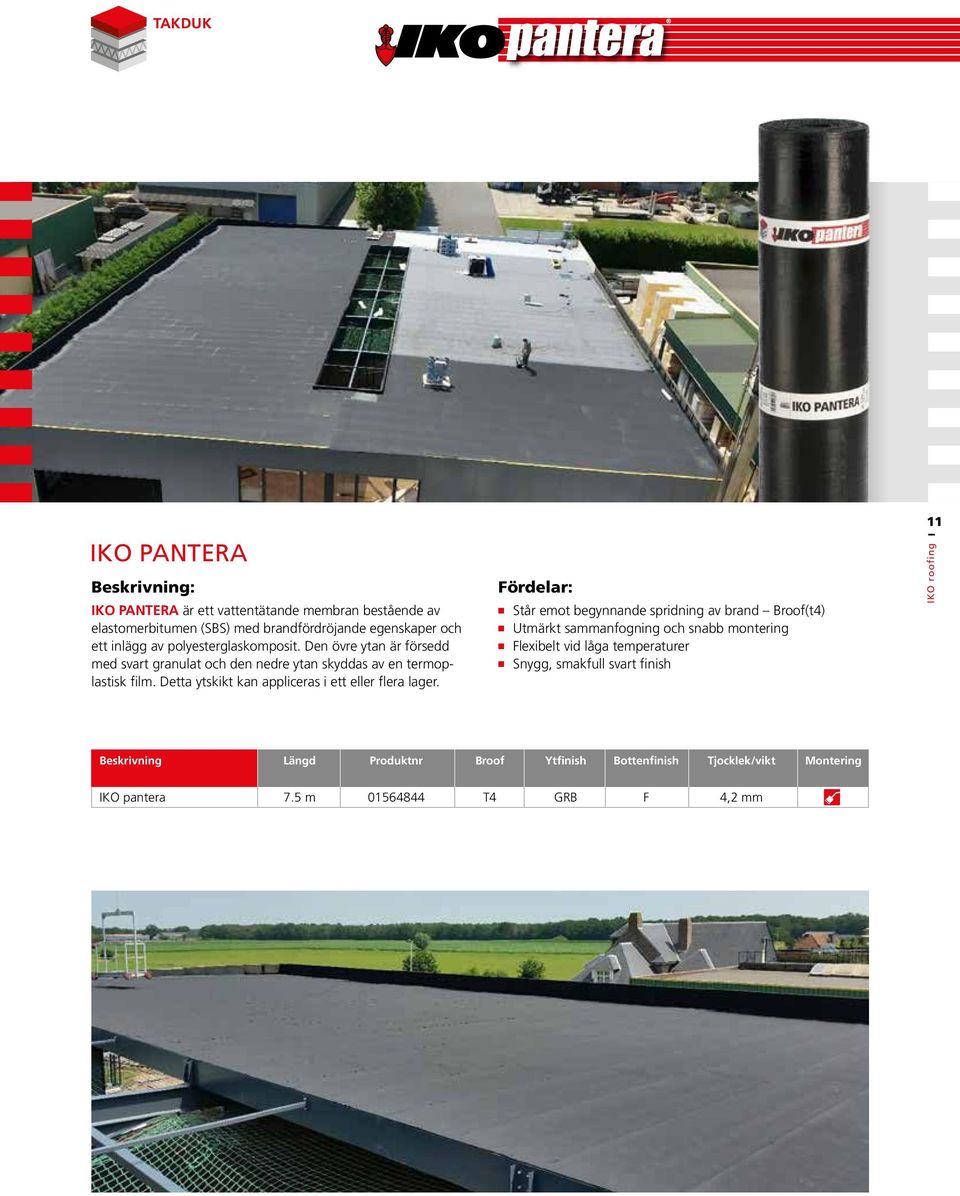

13 TAKDUK IKO PANTERA IKO PANTERA är ett vattentätande membran bestående av elastomerbitumen (SBS) med brandfördröjande egenskaper och ett inlägg av polyesterglaskomposit. Den övre ytan är försedd med svart granulat och den nedre ytan skyddas av en termoplastisk film. Detta ytskikt kan appliceras i ett eller flera lager. ördelar: Står emot begynnande spridning av brand Broof(t4) Utmärkt sammanfogning och snabb montering lexibelt vid låga temperaturer Snygg, smakfull svart finish 11 Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Tjocklek/vikt Montering IKO pantera 7.5 m T4 GRB 4,2 mm L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

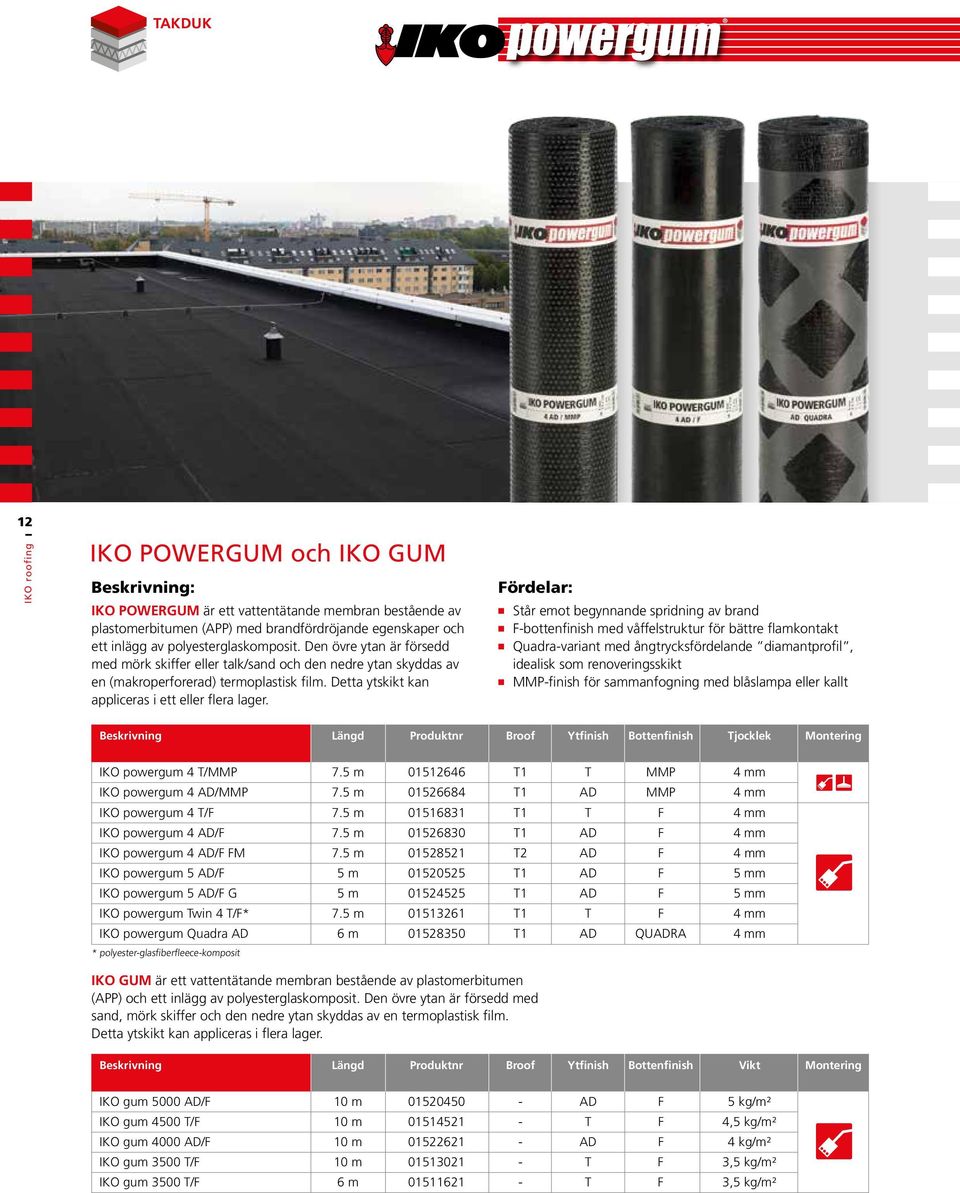

14 TAKDUK 12 IKO POWERGUM och IKO GUM IKO POWERGUM är ett vattentätande membran bestående av plastomerbitumen (APP) med brandfördröjande egenskaper och ett inlägg av polyesterglaskomposit. Den övre ytan är försedd med mörk skiffer eller talk/sand och den nedre ytan skyddas av en (makroperforerad) termoplastisk film. Detta ytskikt kan appliceras i ett eller flera lager. ördelar: Står emot begynnande spridning av brand -bottenfinish med våffelstruktur för bättre flamkontakt Quadra-variant med ångtrycksfördelande diamantprofil, idealisk som renoveringsskikt MMP-finish för sammanfogning med blåslampa eller kallt Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Tjocklek Montering L Tecno IKO powergum 4 T/MMP 7.5 m T1 T MMP 4 mm IKO powergum 4 AD/MMP 7.5 m T1 AD MMP L Tecno 4 mm IKO powergum 4 T/ 7.5 m T1 T 4 mm IKO powergum 4 AD/ 7.5 m T1 AD 4 mm IKO powergum 4 AD/ M 7.5 m T2 AD 4 mm IKO powergum 5 AD/ 5 m T1 AD 5 mm IKO powergum 5 AD/ G 5 m T1 AD 5 mm IKO powergum Twin 4 T/* 7.5 m L Tecno T1 T 4 mm IKO powergum Quadra AD 6 m T1 AD QUADRA 4 mm * polyester-glasfiberfleece-komposit IKO GUM är ett vattentätande membran bestående av plastomerbitumen (APP) och ett inlägg av polyesterglaskomposit. Den övre ytan är försedd med sand, mörk skiffer och den nedre ytan skyddas av en termoplastisk film. Detta ytskikt kan appliceras i flera lager. Wafel Wafel MMP MMP Quadra Quadra Turbo Vlamlassen Turbo Techn. Vlamlassen bevest Techn. Koudlijm bevest Zelfklevend Koudlijm Zelfklevend öhnen öhnen Gieten Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelf Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Vikt Montering IKO gum 5000 AD/ 10 m AD 5 kg/m² IKO gum 4500 T/ 10 m T 4,5 kg/m² IKO gum 4000 AD/ 10 m AD 4 kg/m² IKO gum 3500 T/ 10 m T 3,5 kg/m² L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelf IKO gum 3500 T/ 6 m T 3,5 kg/m²

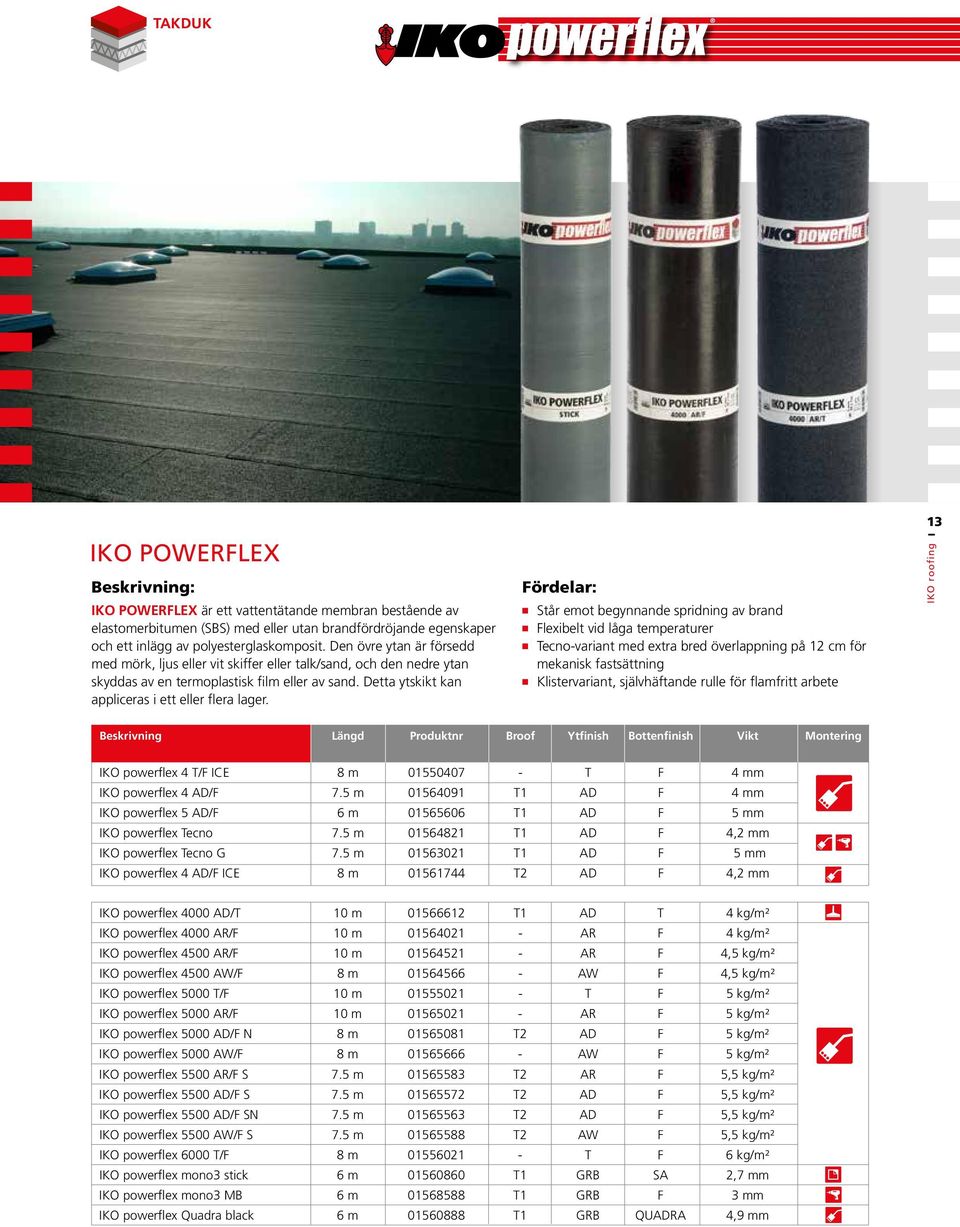

15 TAKDUK IKO POWERLEX IKO POWERLEX är ett vattentätande membran bestående av elastomerbitumen (SBS) med eller utan brandfördröjande egenskaper och ett inlägg av polyesterglaskomposit. Den övre ytan är försedd med mörk, ljus eller vit skiffer eller talk/sand, och den nedre ytan skyddas av en termoplastisk film eller av sand. Detta ytskikt kan appliceras i ett eller flera lager. ördelar: Står emot begynnande spridning av brand lexibelt vid låga temperaturer Tecno-variant med extra bred överlappning på 12 cm för mekanisk fastsättning Klistervariant, självhäftande rulle för flamfritt arbete 13 Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Vikt Montering IKO powerflex 4 T/ ICE 8 m T 4 mm IKO powerflex 4 AD/ 7.5 m T1 AD 4 mm IKO powerflex 5 AD/ 6 m T1 AD 5 mm L Tecno IKO powerflex Tecno 7.5 m T1 AD 4,2 mm IKO powerflex Tecno G 7.5 m T1 AD 5 mm IKO powerflex 4 AD/ ICE 8 m T2 AD 4,2 mm IKO powerflex 4000 AD/T 10 m T1 AD T 4 kg/m² IKO powerflex 4000 AR/ 10 m AR L Tecno 4 kg/m² IKO powerflex 4500 AR/ 10 m AR 4,5 kg/m² IKO powerflex 4500 AW/ 8 m AW 4,5 kg/m² IKO powerflex 5000 T/ 10 m T 5 kg/m² IKO powerflex 5000 AR/ 10 m AR 5 kg/m² IKO powerflex 5000 AD/ N 8 m T2 AD 5 kg/m² IKO powerflex 5000 AW/ 8 m AW 5 kg/m² IKO powerflex 5500 AR/ S 7.5 m T2 AR 5,5 kg/m² IKO powerflex 5500 AD/ S 7.5 m T2 AD 5,5 kg/m² IKO powerflex 5500 AD/ SN 7.5 m T2 AD 5,5 kg/m² IKO powerflex 5500 AW/ S 7.5 m T2 AW 5,5 kg/m² IKO powerflex 6000 T/ 8 m T 6 kg/m² IKO powerflex mono3 stick 6 m T1 GRB SA 2,7 mm IKO powerflex mono3 MB 6 m T1 GRB L Tecno 3 mm IKO powerflex Quadra black 6 m T1 GRB L Tecno L Tecno QUADRA 4,9 mm Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelf L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelf Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel Wafel MMP Quadra MMP Turbo Vlamlassen Quadra Techn. Turbobevest Vlamlassen Koudlijm Techn. Zelfklevend bevest Koudlijm öhnen Zelfklevend Gieten öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

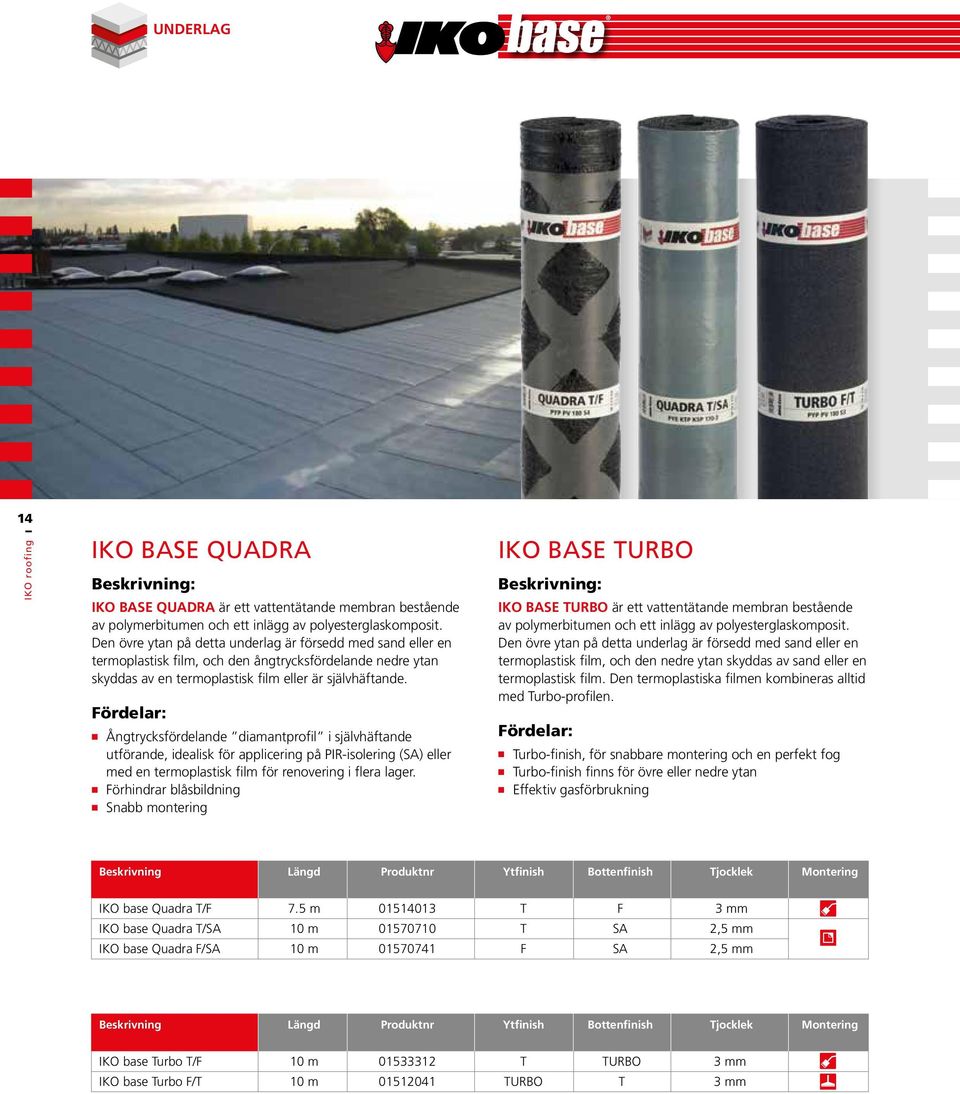

16 UNDERLAG 14 IKO BASE QUADRA IKO BASE QUADRA är ett vattentätande membran bestående av polymerbitumen och ett inlägg av polyesterglaskomposit. Den övre ytan på detta underlag är försedd med sand eller en termoplastisk film, och den ångtrycksfördelande nedre ytan skyddas av en termoplastisk film eller är självhäftande. ördelar: Ångtrycksfördelande diamantprofil i självhäftande utförande, idealisk för applicering på PIR-isolering (SA) eller med en termoplastisk film för renovering i flera lager. örhindrar blåsbildning Snabb montering IKO BASE TURBO IKO BASE TURBO är ett vattentätande membran bestående av polymerbitumen och ett inlägg av polyesterglaskomposit. Den övre ytan på detta underlag är försedd med sand eller en termoplastisk film, och den nedre ytan skyddas av sand eller en termoplastisk film. Den termoplastiska filmen kombineras alltid med Turbo-profilen. ördelar: Turbo-finish, för snabbare montering och en perfekt fog Turbo-finish finns för övre eller nedre ytan Effektiv gasförbrukning Beskrivning Längd Produktnr Ytfinish Bottenfinish Tjocklek Montering IKO base Quadra T/ 7.5 m T 3 mm IKO base Quadra T/SA 10 m T SA L Tecno 2,5 mm IKO base Quadra /SA 10 m SA 2,5 mm L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Beskrivning Längd Produktnr Ytfinish Bottenfinish Tjocklek Montering IKO base Turbo T/ 10 m T TURBO 3 mm IKO base Turbo /T 10 m TURBO T L Tecno 3 mm Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

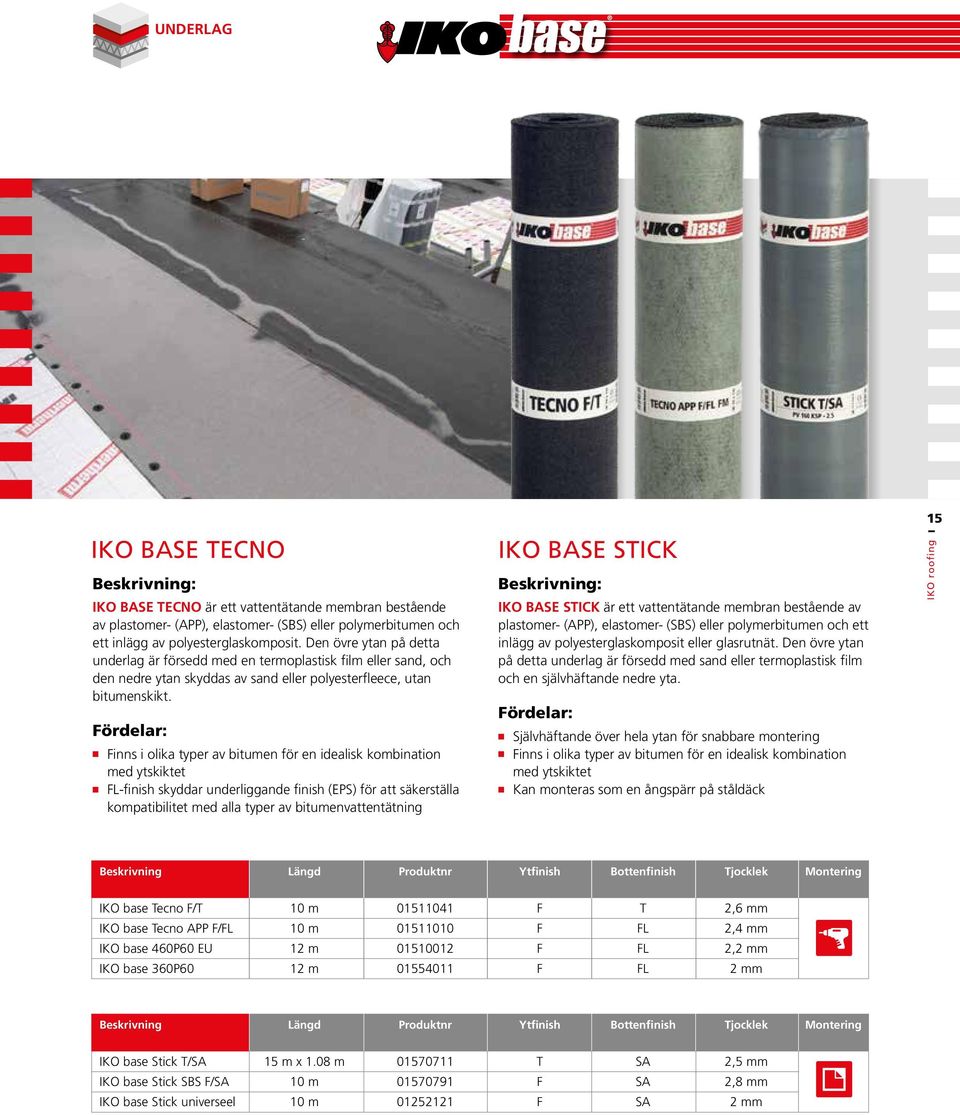

17 UNDERLAG IKO BASE TECNO IKO BASE TECNO är ett vattentätande membran bestående av plastomer- (APP), elastomer- (SBS) eller polymerbitumen och ett inlägg av polyesterglaskomposit. Den övre ytan på detta underlag är försedd med en termoplastisk film eller sand, och den nedre ytan skyddas av sand eller polyesterfleece, utan bitumenskikt. ördelar: inns i olika typer av bitumen för en idealisk kombination med ytskiktet L-finish skyddar underliggande finish (EPS) för att säkerställa kompatibilitet med alla typer av bitumenvattentätning IKO BASE STICK IKO BASE STICK är ett vattentätande membran bestående av plastomer- (APP), elastomer- (SBS) eller polymerbitumen och ett inlägg av polyesterglaskomposit eller glasrutnät. Den övre ytan på detta underlag är försedd med sand eller termoplastisk film och en självhäftande nedre yta. ördelar: Självhäftande över hela ytan för snabbare montering inns i olika typer av bitumen för en idealisk kombination med ytskiktet Kan monteras som en ångspärr på ståldäck 15 Beskrivning Längd Produktnr Ytfinish Bottenfinish Tjocklek Montering IKO base Tecno /T 10 m T 2,6 mm IKO base Tecno APP /L 10 m L 2,4 mm IKO base 460P60 EU 12 m L 2,2 mm IKO base 360P60 12 m L 2 mm L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend Beskrivning Längd Produktnr Ytfinish Bottenfinish Tjocklek Montering IKO base Stick T/SA 15 m x 1.08 m T SA 2,5 mm IKO base Stick SBS /SA 10 m SA 2,8 mm IKO base Stick universeel 10 m SA 2 mm L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

18 UNDERLAG 16 IKO BASE P SBS IKO BASE P SBS är ett vattentätande membran bestående av elastomerbitumen (SBS) och ett polyesterinlägg. Den övre ytan på detta underlag är försedd med sand och den nedre ytan skyddas av en termoplastisk film eller sand. ördelar: Idealiskt i kombination med SBS-ytskikt, fullständig sammanfogning Hög tålighet mot slitage från spik lexibelt vid låga temperaturer Lämpligt som ångspärr för klimatklass III inomhus IKO BASE P IKO BASE P är ett vattentätande membran bestående av polymerbitumen och ett polyesterinlägg. Den övre ytan på detta underlag är försedd med sand eller en termoplastisk film, och den nedre ytan skyddas av en termoplastisk film eller sand. ördelar: Hög tålighet mot slitage från spik Tål att gå på Mycket stabilt, förstärkt underlag Lämpligt som ångspärr för klimatklass III inomhus Beskrivning Längd Produktnr Märkningar/ Ytfinish Bottenfinish Tjocklek/vikt Montering normer Tecno IKO base P3 SBS T/ 8 m T 3 mm IKO base P4 SBS T/ 10 m T 4 mm L Tecno IKO base P2700 SBS T/T 16 m T T 2,7 kg/m² IKO base P3000 SBS T/T N 10 m T T L 3 kg/m² IKO base P3000 SBS T/ 10 m T 3 kg/m² IKO base P3000 SBS T/ N 10 m T 3 kg/m² IKO base P3200 SBS T/ 10 m T L Tecno 3,2 kg/m² IKO base P4000 SBS T/ 8 m T 4 kg/m² Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Beskrivning Längd Produktnr Märkningar/ Ytfinish Bottenfinish Tjocklek/vikt Montering normer Tecno Tecno IKO base P3 T/T 10 m T T 3 mm IKO base P3 T/ 10 m T L Tecno 3 mm IKO base P3 /T 10 m L Tecno T 3 mm IKO base P3 / 10 m L 3 mm IKO base P4 T/T 10 m T T L Tecno 4 mm IKO base P4 T/ 10 m T L 4 mm IKO base P1800 T/T 20 m T T L Tecno 1,8 kg/m 2 Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

19 UNDERLAG IKO BASE V APP IKO BASE V APP är ett vattentätande membran bestående av plastomerbitumen (APP) och ett inlägg av glasfiberfleece. Den övre ytan på detta underlag är försedd med sand och den nedre ytan skyddas av en termoplastisk film. ördelar: Idealiskt i kombination med APP-ytskikt, fullständig sammanfogning Dimensionsstabilt, mycket liten sammandragning Lämpligt som ångspärr för klimatklass III inomhus IKO BASE V IKO BASE V är ett vattentätande membran bestående av polymerbitumen och ett inlägg av glasfiberfleece. Den övre ytan på detta underlag är försedd med sand eller en termoplastisk film, och den nedre ytan skyddas av en termoplastisk film eller sand. ördelar: Dimensionsstabilt, mycket liten sammandragning Lämpligt som ångspärr för klimatklass III inomhus Bra förhållande mellan kvalitet och pris 17 Beskrivning Längd Produktnr Märkningar/ Ytfinish Bottenfinish Tjocklek/vikt Montering normer IKO base V3 APP T/ M 10 m M T 3 mm L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Beskrivning Längd Produktnr Märkningar/ Ytfinish Bottenfinish Tjocklek/vikt Montering normer Tecno IKO base V3 T/T 10 m T T 3 mm IKO base V3 T/ 10 m T L Tecno 3 mm IKO base V3 /T 10 m L Tecno T 3 mm IKO base V3 / 10 m L 3 mm IKO base V4 T/ 10 m T L Tecno 4 mm IKO base V4 /T 10 m T 4 mm Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfklevend öhnen Gieten

20 ÅNGSPÄRR 18 IKO SHIELD EN IKO SHIELD SA IKO SHIELD är en ångspärr bestående av polymerbitumen och ett inlägg av ALU-glasfiberfleece-komposit. Den övre ytan är försedd med sand och den nedre ytan skyddas av en termoplastisk film. IKO SHIELD SA är en ångspärr bestående av elastomerbitumen (SBS) och ett inlägg av glasfibertråd eller polyesterglaskomposit. Den övre ytan är försedd med ALU-folie och den nedre ytan är självhäftande. ördelar: Lämpligt som ångspärr för klimatklass IV inomhus Lämpligt att gå på Snabb och enkel montering Påverkar inte byggnadens funktion Beskrivning Längd/bredd Produktnr Märkningar/ Ytfinish Bottenfinish Tjocklek Montering normer IKO shield ALU/SA 50 m x 1.08 m DIN18234 ALU SA 0,25 mm IKO shield PLUS ALU/SA 25 m x 1.08 m ALU SA 0,6 mm IKO shield PRO ALU/SA 20 m ALU SA 1,8 mm L Tecno MMP Quadra Vlamlassen Turbo IKO shield ALU3 T/ 10 m T 3 mm IKO shield ALU4 T/ 5 m T 4 mm Byggnadens inomhusklimatklass bestäms utifrån ångtrycket inuti byggnaden; detta tryck påverkas i synnerhet av fuktbildningen inuti byggnaden. Det finns fyra inomhusklimatklasser. Wafel Techn. bevest Koudlijm Zelfklevend öhnen Gieten L Tecno MMP Quadra Turbo Vlamlassen Wafel Techn. bevest Koudlijm Zelfklevend Klass I: Klass II: Klass III: Klass IV: Byggnader med liten eller ingen permanent fuktbildning (lagerbyggnader för torra varor, utställningslokaler, garage, verkstäder osv.) Byggnader med begränsad fuktbildning per m³ och med god ventilation (skolor, affärer, sporthallar osv.) Byggnader med påtaglig fuktbildning per m³ och med måttlig till tillräcklig ventilation (sjukhus, restauranger, byggnader med viss luftkonditionering osv.) Byggnader med kraftig fuktbildning (simhallar, tvättinrättningar, tryckerier, byggnader med omfattande luftkonditionering osv.) Användning av ångspärrar rekommenderas ALLTID för klimatklass III eller IV. ör ångspärrar av klass III eller lägre är produkter ur IKO base-sortimentet lämpliga. Kontakta din IKO-specialist för närmare specifikationer.

21 TAKDUK IKO POLYBRIDGE IKO POLYBRIDGE är ett vattentätande membran bestående av plastomerbitumen (APP) och ett inlägg av polyester-glasfiberfleece. Den övre ytan är försedd med talk och den nedre ytan skyddas av en termoplastisk film. När IKO polybridge kombineras med skydd bestående av gjutasfalt eller vägasfalt utgör det en tillräcklig lösning för parkeringsgaragetak, brobanor och tunnlar med ett sammanfogat vattentätningssystem som tål att belastas omedelbart efter installation. ördelar: Medger direkt applicering av gjutasfalt vid en temperatur på runt 250 C och av vägasfalt vid en temperatur mellan 160 och 220 C Säkerställer en god sammanfogning mellan membranet och gjutasfalten God vidhäftning av membranet mot betongsubstratet 19 Beskrivning Längd Produktnr Ytfinish Bottenfinish Tjocklek IKO polybridge 4 T/ 11 m T 4 mm IKO polybridge 5 T/ 10 m T 5 mm

22 TAKDUK roofgarden 20 IKO ROOGARDEN IKO ROOGARDEN är ett vattentätande membran bestående av plastomer- (APP) eller elastomerbitumen (SBS) med rotresistenta tillsatser och ett inlägg av polyester-glasfiberfleece-komposit. Ovansidan är försedd med sand eller en mörk skiffer och den nedre ytan skyddas av en termoplastisk film. Detta ytskikt kan appliceras i flera lager för gröna tak. ördelar: Rotresistent Består av två lager för maximal trygghet Kan delas upp i fack för lättare upptäckt av läckage Hög tålighet mot genomslag ger skydd medan trädgården byggsg Beskrivning Längd Produktnr Broof Ytfinish Bottenfinish Tjocklek Montering IKO roofgarden 4 APP AD/ 7.5 m T1 AD 4 mm IKO roofgarden 4 APP T/ 7.5 m T 4 mm IKO roofgarden 4 SBS T/ 7.5 m T 4 mm IKO roofgarden 4 SBS AD/ 7.5 m T1 AD 4 mm L Tecno IKO roofgarden 5 APP AD/ G 5 m T1 AD 5 mm Wafel MMP Quadra Turbo Vlamlassen Techn. bevest Koudlijm Zelfk

23 IKO TAKSYSTEM Ett IKO-tak tillverkas och levereras helt och hållet av IKO själva. Alla IKO-produkter kan kombineras sömlöst för att säkerställa perfekta vattentätningslösningar för platta tak. 21 IKO rekommenderar bitumen som den perfekta taktäckningen för platta tak. Dessa takmembran utgör en av de lämpligaste metoderna för att uppnå absolut vattentäta och hållbara resultat. Lång livslängd Extra starkt Klimattålighet Utseende Gråvattenåtervinning IKO har bituminösa takläggningslösningar för alla typer av arbete, substrat och montering. Arbete: nybyggnation eller renovering Substrat: betong-, trä- eller ståldäck Montering: med blåslampa, kall sammanfogning, mekanisk fastsättning

24 TAKSTRUKTURER - NYBYGGNATION - BETONG - SAMMANOGAT SYSTEM - NYBYGGNATION - BETONG - LÖST LAGT OCH BALLASTERAT SYSTEM - NYBYGGNATION - BETONG - GRÖNT TAK TAKDUK TAKDUK TAKDUK 22 IKO carrara IKO carbon IKO pantera IKO powergum IKO powerflex IKO carrara + ballast IKO carbon + ballast IKO pantera + ballast IKO powergum + ballast IKO powerflex + ballast IKO carbon 250 IKO roofgarden ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa UNDERLAG UNDERLAG UNDERLAG IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C IKO base Turbo /T IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C ASTSÄTTNING AV UNDERLAG ASTSÄTTNING AV UNDERLAG ASTSÄTTNING AV UNDERLAG Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C Löst lagt Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C ISOLERING ISOLERING ISOLERING IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt IKO enertherm ALU IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt ASTSÄTTNING AV ISOLERING ASTSÄTTNING AV ISOLERING ASTSÄTTNING AV ISOLERING Partiell sammanfogning med IKO pro PU-lim Löst lagt Partiell sammanfogning med IKO pro PU-lim ÅNGSPÄRR ÅNGSPÄRR ÅNGSPÄRR IKO shield ALU 3 T/ IKO shield ALU 4 T/ IKO shield ALU 3 T/ IKO shield ALU 4 T/ IKO shield ALU 3 T/ IKO shield ALU 4 T/ ASTSÄTTNING AV ÅNGSPÄRR ASTSÄTTNING AV ÅNGSPÄRR ASTSÄTTNING AV ÅNGSPÄRR ullständig sammanfogning med hjälp av blåslampa Löst lagt ullständig sammanfogning med hjälp av blåslampa SUBSTRAT SUBSTRAT SUBSTRAT Betong + IKO pro snabbprimer eller IKO pro ECO primer Betong Betong + IKO pro snabbprimer eller IKO pro ECO primer Dessa taksystem utgör en schematisk återgivning, inte en fullständig sådan. Rådgör alltid med din IKO-specialist.

25 - NYBYGGNATION - TRÄ - SAMMANOGAT SYSTEM - NYBYGGNATION - TRÄ - MEKANISKT ASTSATT ISOLERING - NYBYGGNATION - TRÄ - ENKELT LAGER MED KALL SAMMANOGNING TAKDUK TAKDUK TAKDUK IKO carrara IKO carbon IKO pantera IKO powergum IKO powerflex IKO carrara IKO carbon IKO pantera IKO powergum IKO powerflex IKO powergum 4 T/MMP IKO powergum 4 AD/MMP 23 ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa bn ASTSÄTTNING AV TAKDUK ullständig sammanfogning med kallt lim IKO pro UNDERLAG UNDERLAG UNDERLAG IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C ej tillämpligt ASTSÄTTNING AV UNDERLAG ASTSÄTTNING AV UNDERLAG ASTSÄTTNING AV UNDERLAG Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C ej tillämpligt ISOLERING ISOLERING ISOLERING IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt IKO enertherm BM med mineralsidan vänd uppåt ASTSÄTTNING AV ISOLERING ASTSÄTTNING AV ISOLERING ASTSÄTTNING AV ISOLERING Partiell sammanfogning med IKO pro PU-lim Mekaniskt fastsatt med hjälp av IKO fix EDS-S, små runda plattor Partiell sammanfogning med IKO pro PU-lim ÅNGSPÄRR ÅNGSPÄRR ÅNGSPÄRR IKO shield PRO ALU/SA IKO base Stick T/SA IKO shield PRO ALU/SA ASTSÄTTNING AV ÅNGSPÄRR ASTSÄTTNING AV ÅNGSPÄRR ASTSÄTTNING AV ÅNGSPÄRR Avdragbar släppfolie + tryck Avdragbar släppfolie + tryck Avdragbar släppfolie + tryck SUBSTRAT SUBSTRAT SUBSTRAT Trä + IKO pro SA primer Trä + IKO pro SA primer Trä + IKO pro SA primer

26 TAKSTRUKTURER - NYBYGGNATION - STÄLDÄCK - SAMMANOGAT SYSTEM - NYBYGGNATION - STÄLDÄCK - MEKANISKT ASTSATT ISOLERING - NYBYGGNATION - STÄLDÄCK - MEKANISKT ASTSATT SYSTEM TAKDUK TAKDUK TAKDUK 24 IKO carrara IKO carbon IKO pantera IKO powergum IKO powerflex IKO carrara IKO carbon IKO pantera IKO powergum IKO powerflex IKO carrara Tecno SN IKO powerflex Tecno ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa ASTSÄTTNING AV TAKDUK Mekaniskt fastsatt i fogarna med hjälp av IKO fix EDS-S OUNDERLAG UNDERLAG UNDERLAG IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C ej tillämpligt ASTSÄTTNING AV UNDERLAG ASTSÄTTNING AV UNDERLAG ASTSÄTTNING AV UNDERLAG Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C ej tillämpligt ISOLERING ISOLERING ISOLERING IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt IKO enertherm ALU ASTSÄTTNING AV ISOLERING ASTSÄTTNING AV ISOLERING ASTSÄTTNING AV ISOLERING Partiell sammanfogning med IKO pro PU-lim Mekaniskt fastsatt med hjälp av IKO fix EDS-S, små runda plattor Mekaniskt fastsatt med hjälp av IKO fix EDS-S, små runda plattor ÅNGSPÄRR ÅNGSPÄRR ÅNGSPÄRR IKO shield PRO ALU/SA IKO base Stick T/SA IKO base Stick T/SA ASTSÄTTNING AV ÅNGSPÄRR ASTSÄTTNING AV ÅNGSPÄRR ASTSÄTTNING AV ÅNGSPÄRR Avdragbar släppfolie + tryck Avdragbar släppfolie + tryck Avdragbar släppfolie + tryck SUBSTRAT SUBSTRAT SUBSTRAT Ståldäck + IKO pro SA primer Ståldäck + IKO pro SA primer Ståldäck + IKO pro SA primer Dessa taksystem utgör en schematisk återgivning, inte en fullständig sådan. Rådgör alltid med din IKO-specialist.

27 - RENOVERING - MED ISOLERING - SAMMANOGAT SYSTEM - RENOVERING - UTAN ISOLERING - SYSTEM DELVIS MONTERAT MED BLÅSLAMPA TAKDUK IKO carrara IKO carbon IKO pantera IKO powergum IKO powerflex TAKDUK IKO carrara Quadra IKO powergum Quadra AD 25 ASTSÄTTNING AV TAKDUK ullständig sammanfogning med hjälp av blåslampa UNDERLAG IKO base Quadra T/SA IKO base Quadra /SA IKO base Quadra T/ vid temp. < 5 C ASTSÄTTNING AV UNDERLAG Avdragbar släppfolie + tryck Partiell svetsning vid temperaturer < 5 C ISOLERING IKO enertherm ALU IKO enertherm BM vid temperaturer < 5 C med bitumensidan vänd uppåt ASTSÄTTNING AV ISOLERING Partiell sammanfogning med IKO pro PU-lim ÅNGSPÄRR Gammal taktäckning ASTSÄTTNING AV ÅNGSPÄRR Kontrollera vindhållfastheten vid sammanfogning SUBSTRAT Gammal taktäckning ASTSÄTTNING AV TAKDUK Delvis monterad med blåslampa UNDERLAG ej tillämpligt ASTSÄTTNING AV UNDERLAG ej tillämpligt ISOLERING ej tillämpligt ASTSÄTTNING AV ISOLERING ej tillämpligt ÅNGSPÄRR ej tillämpligt ASTSÄTTNING AV ÅNGSPÄRR Kontrollera vindhållfastheten hos den gamla bitumentaktäckningen SUBSTRAT Gammal bitumentaktäckning + IKO pro snabbprimer eller ECO primer

28 ISOLERING LYTANDE VATTENTÄTNING LYTANDE TILLBEHÖR EN LÖSNING ÖR VARJE SITUATION SÖMLÖST VATTENTÄTT be.iko.com LIM OCH PRIMERS be.iko.com TAKLÄGGNING I VATTENTÄTNING I ISOLERING IKO nv I d Herbouvillekaai 80 I 2020 Antwerpen I Belgien I Tel.: I webbsida: be.iko.com
