Ställdon. med manövermodul. SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 Intrusive AUMATIC AC Montage, manövrering, idrifttagning. Manövermodul: Parallell

Transkript

1 Ställdon SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 Intrusive med manövermodul AUMATIC AC 01.1 Manövermodul: Parallell DP Profibus DP med LWL MODBUS Modbus med LWL DeviceNet Foundation Fieldbus Driftinstruktion Montage, manövrering, idrifttagning

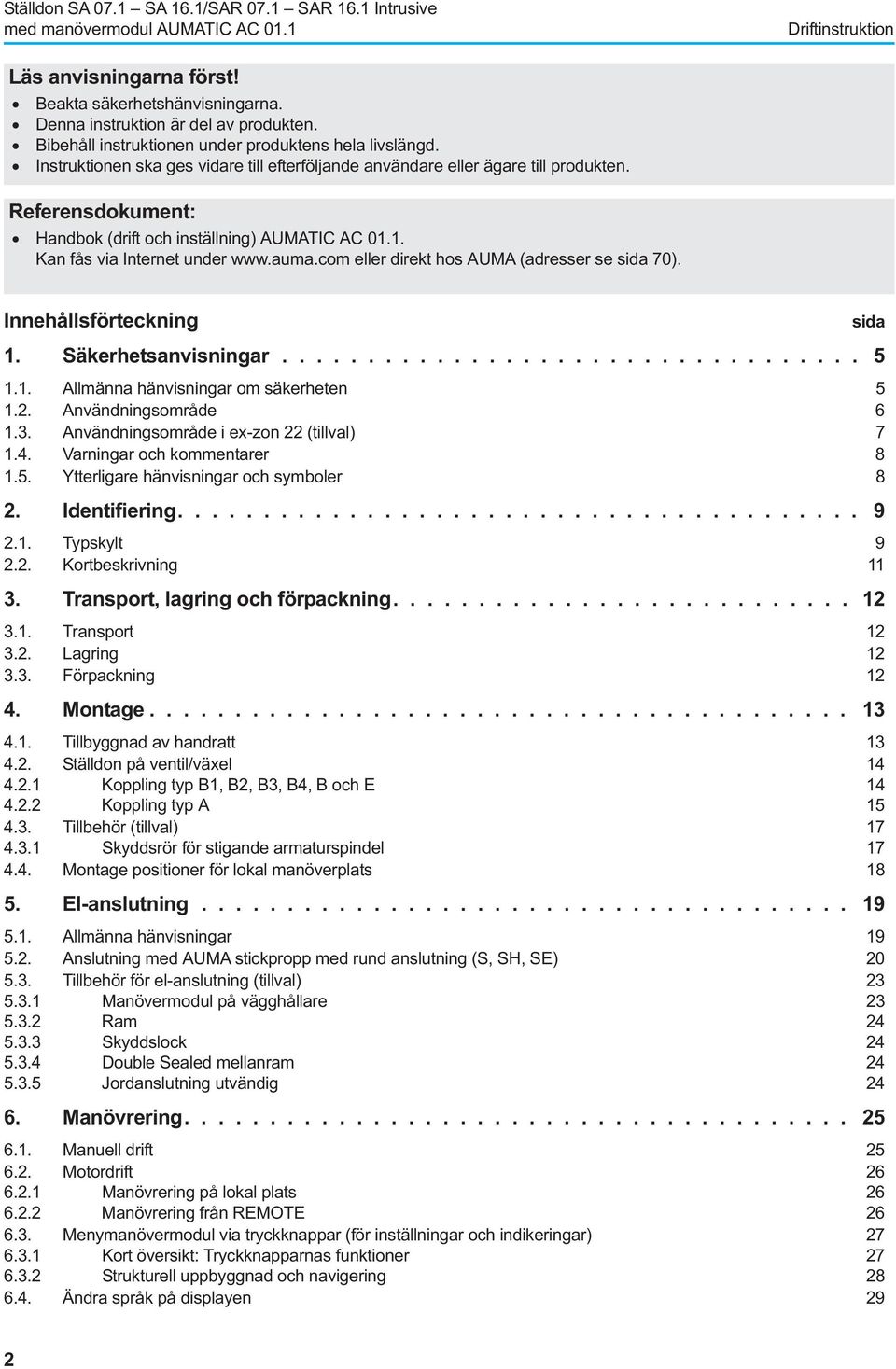

2 med manövermodul AUMATIC AC 01.1 Driftinstruktion Läs anvisningarna först! Beakta säkerhetshänvisningarna. Denna instruktion är del av produkten.. Bibehåll instruktionen under produktens hela livslängd. Instruktionen ska ges vidare till efterföljande användare eller ägare till produkten. Referensdokument:. Handbok (drift och inställning) AUMATIC AC Kan fås via Internet under eller direkt hos AUMA (adresser se sida 70). Innehållsförteckning 1. Säkerhetsanvisningar Allmänna hänvisningar om säkerheten Användningsområde Användningsområde i ex-zon 22 (tillval) Varningar och kommentarer Ytterligare hänvisningar och symboler 8 2. Identifiering Typskylt Kortbeskrivning Transport, lagring och förpackning Transport Lagring Förpackning Montage Tillbyggnad av handratt Ställdon på ventil/växel Koppling typ B1, B2, B3, B4, B och E Koppling typ A Tillbehör (tillval) Skyddsrör för stigande armaturspindel Montage positioner för lokal manöverplats El-anslutning Allmänna hänvisningar Anslutning med AUMA stickpropp med rund anslutning (S, SH, SE) Tillbehör för el-anslutning (tillval) Manövermodul på vägghållare Ram Skyddslock Double Sealed mellanram Jordanslutning utvändig Manövrering Manuell drift Motordrift Manövrering på lokal plats Manövrering från REMOTE Menymanövermodul via tryckknappar (för inställningar och indikeringar) Kort översikt: Tryckknapparnas funktioner Strukturell uppbyggnad och navigering Ändra språk på displayen 29 sida 2

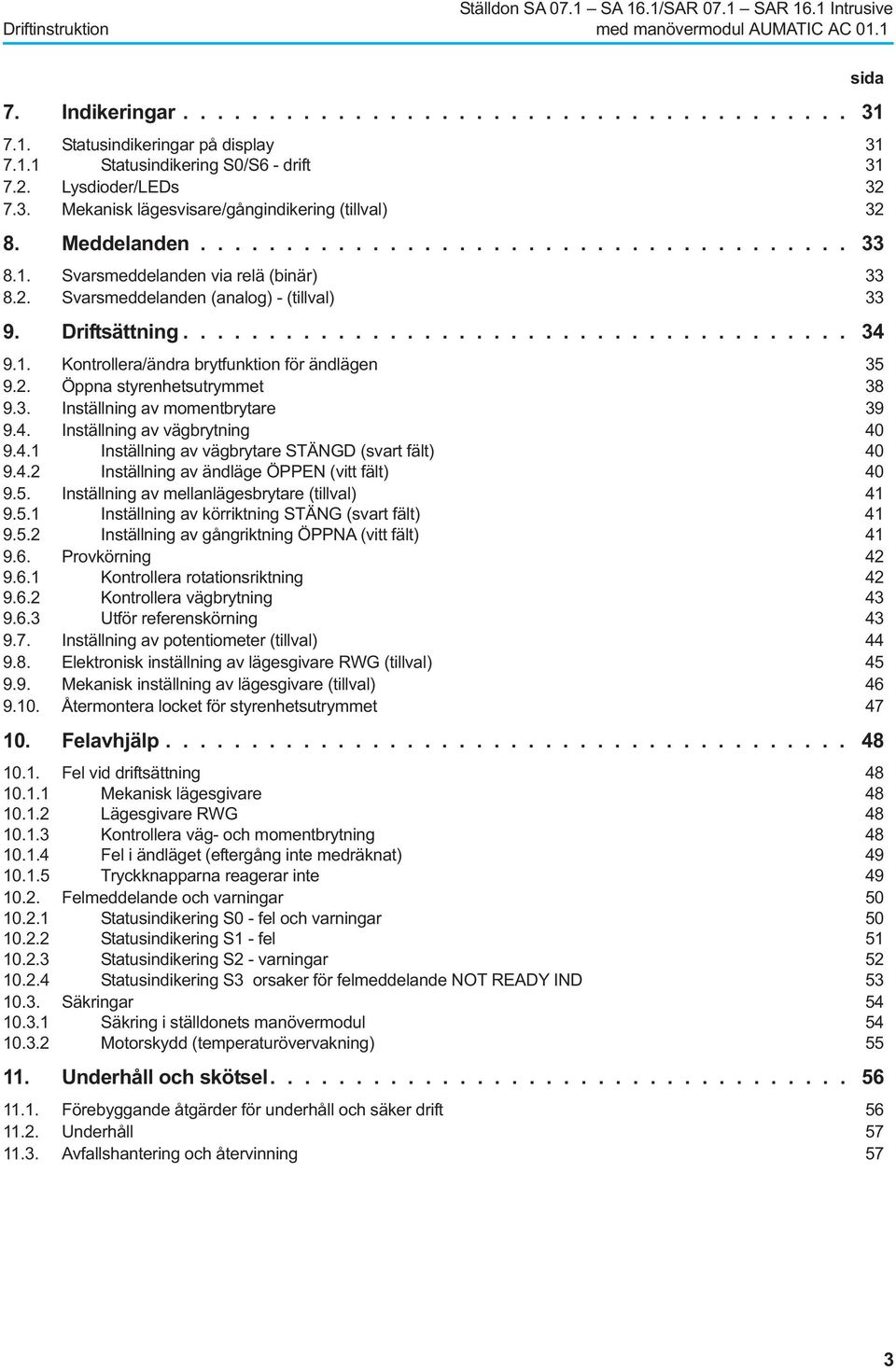

3 Driftinstruktion med manövermodul AUMATIC AC Indikeringar Statusindikeringar på display Statusindikering S0/S6 - drift Lysdioder/LEDs Mekanisk lägesvisare/gångindikering (tillval) Meddelanden Svarsmeddelanden via relä (binär) Svarsmeddelanden (analog) - (tillval) Driftsättning Kontrollera/ändra brytfunktion för ändlägen Öppna styrenhetsutrymmet Inställning av momentbrytare Inställning av vägbrytning Inställning av vägbrytare STÄNGD (svart fält) Inställning av ändläge ÖPPEN (vitt fält) Inställning av mellanlägesbrytare (tillval) Inställning av körriktning STÄNG (svart fält) Inställning av gångriktning ÖPPNA (vitt fält) Provkörning Kontrollera rotationsriktning Kontrollera vägbrytning Utför referenskörning Inställning av potentiometer (tillval) Elektronisk inställning av lägesgivare RWG (tillval) Mekanisk inställning av lägesgivare (tillval) Återmontera locket för styrenhetsutrymmet Felavhjälp Fel vid driftsättning Mekanisk lägesgivare Lägesgivare RWG Kontrollera väg- och momentbrytning Fel i ändläget (eftergång inte medräknat) Tryckknapparna reagerar inte Felmeddelande och varningar Statusindikering S0 - fel och varningar Statusindikering S1 - fel Statusindikering S2 - varningar Statusindikering S3 orsaker för felmeddelande NOT READY IND Säkringar Säkring i ställdonets manövermodul Motorskydd (temperaturövervakning) Underhåll och skötsel Förebyggande åtgärder för underhåll och säker drift Underhåll Avfallshantering och återvinning 57 sida 3

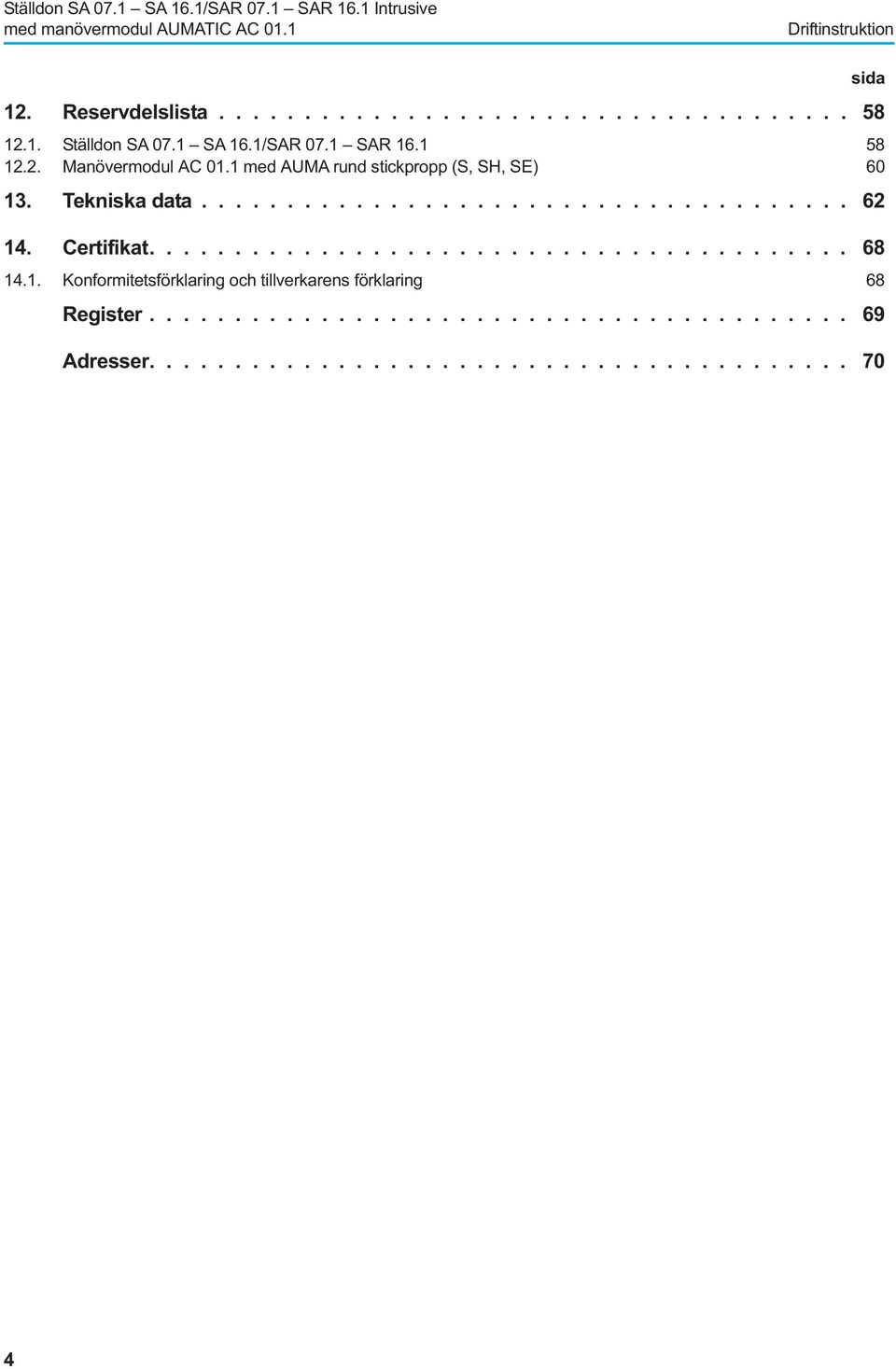

4 med manövermodul AUMATIC AC 01.1 Driftinstruktion 12. Reservdelslista Ställdon SA 07.1 SA 16.1/SAR 07.1 SAR Manövermodul AC 01.1 med AUMA rund stickpropp (S, SH, SE) Tekniska data Certifikat Konformitetsförklaring och tillverkarens förklaring 68 Register Adresser sida 4

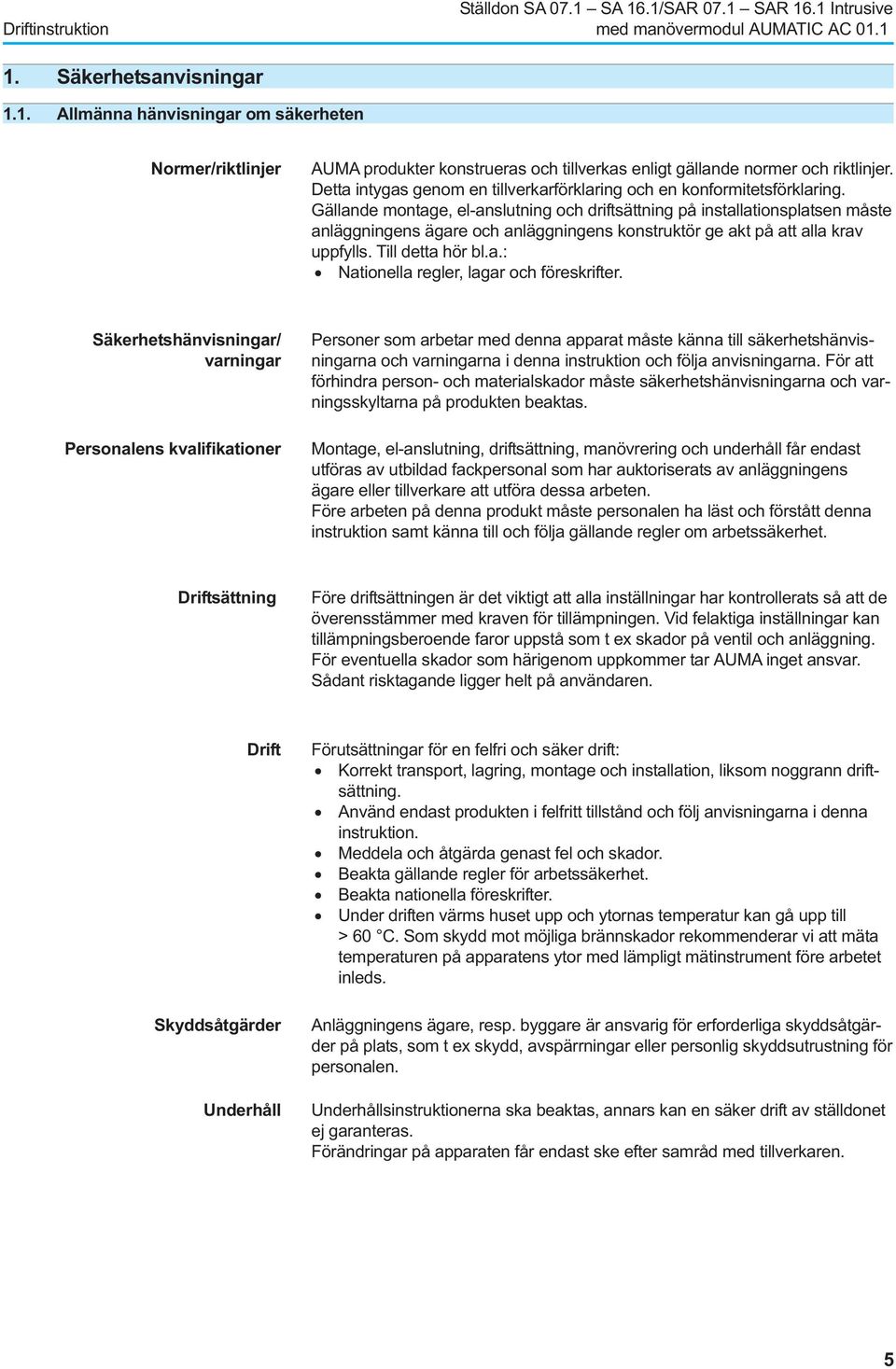

5 Driftinstruktion med manövermodul AUMATIC AC Säkerhetsanvisningar 1.1. Allmänna hänvisningar om säkerheten Normer/riktlinjer AUMA produkter konstrueras och tillverkas enligt gällande normer och riktlinjer. Detta intygas genom en tillverkarförklaring och en konformitetsförklaring. Gällande montage, el-anslutning och driftsättning på installationsplatsen måste anläggningens ägare och anläggningens konstruktör ge akt på att alla krav uppfylls. Till detta hör bl.a.:. Nationella regler, lagar och föreskrifter. Säkerhetshänvisningar/ varningar Personalens kvalifikationer Personer som arbetar med denna apparat måste känna till säkerhetshänvisningarna och varningarna i denna instruktion och följa anvisningarna. För att förhindra person- och materialskador måste säkerhetshänvisningarna och varningsskyltarna på produkten beaktas. Montage, el-anslutning, driftsättning, manövrering och underhåll får endast utföras av utbildad fackpersonal som har auktoriserats av anläggningens ägare eller tillverkare att utföra dessa arbeten. Före arbeten på denna produkt måste personalen ha läst och förstått denna instruktion samt känna till och följa gällande regler om arbetssäkerhet. Driftsättning Före driftsättningen är det viktigt att alla inställningar har kontrollerats så att de överensstämmer med kraven för tillämpningen. Vid felaktiga inställningar kan tillämpningsberoende faror uppstå som t ex skador på ventil och anläggning. För eventuella skador som härigenom uppkommer tar AUMA inget ansvar. Sådant risktagande ligger helt på användaren. Drift Skyddsåtgärder Underhåll Förutsättningar för en felfri och säker drift: Korrekt transport, lagring, montage och installation, liksom noggrann driftsättning. Använd endast produkten i felfritt tillstånd och följ anvisningarna i denna instruktion. Meddela och åtgärda genast fel och skador. Beakta gällande regler för arbetssäkerhet.. Beakta nationella föreskrifter. Under driften värms huset upp och ytornas temperatur kan gå upp till > 60 C. Som skydd mot möjliga brännskador rekommenderar vi att mäta temperaturen på apparatens ytor med lämpligt mätinstrument före arbetet inleds. Anläggningens ägare, resp. byggare är ansvarig för erforderliga skyddsåtgärder på plats, som t ex skydd, avspärrningar eller personlig skyddsutrustning för personalen. Underhållsinstruktionerna ska beaktas, annars kan en säker drift av ställdonet ej garanteras. Förändringar på apparaten får endast ske efter samråd med tillverkaren. 5

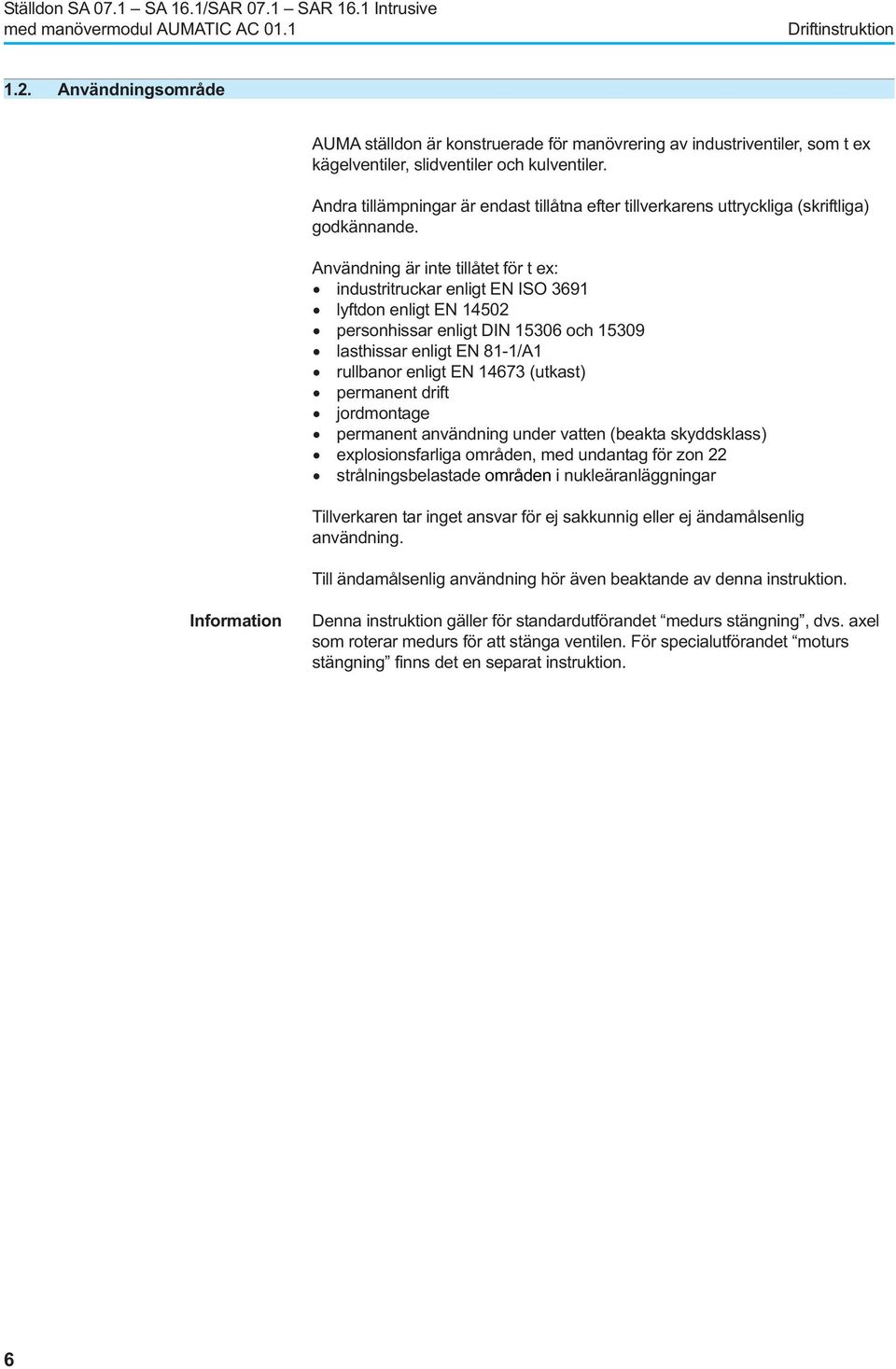

6 med manövermodul AUMATIC AC 01.1 Driftinstruktion 1.2. Användningsområde AUMA ställdon är konstruerade för manövrering av industriventiler, som t ex kägelventiler, slidventiler och kulventiler. Andra tillämpningar är endast tillåtna efter tillverkarens uttryckliga (skriftliga) godkännande. Användning är inte tillåtet för t ex: industritruckar enligt EN ISO 3691 lyftdon enligt EN personhissar enligt DIN och lasthissar enligt EN 81-1/A1 rullbanor enligt EN (utkast) permanent drift jordmontage permanent användning under vatten (beakta skyddsklass). explosionsfarliga områden, med undantag för zon 22 strålningsbelastade områden i nukleäranläggningar Tillverkaren tar inget ansvar för ej sakkunnig eller ej ändamålsenlig användning. Till ändamålsenlig användning hör även beaktande av denna instruktion. Information Denna instruktion gäller för standardutförandet medurs stängning, dvs. axel som roterar medurs för att stänga ventilen. För specialutförandet moturs stängning finns det en separat instruktion. 6

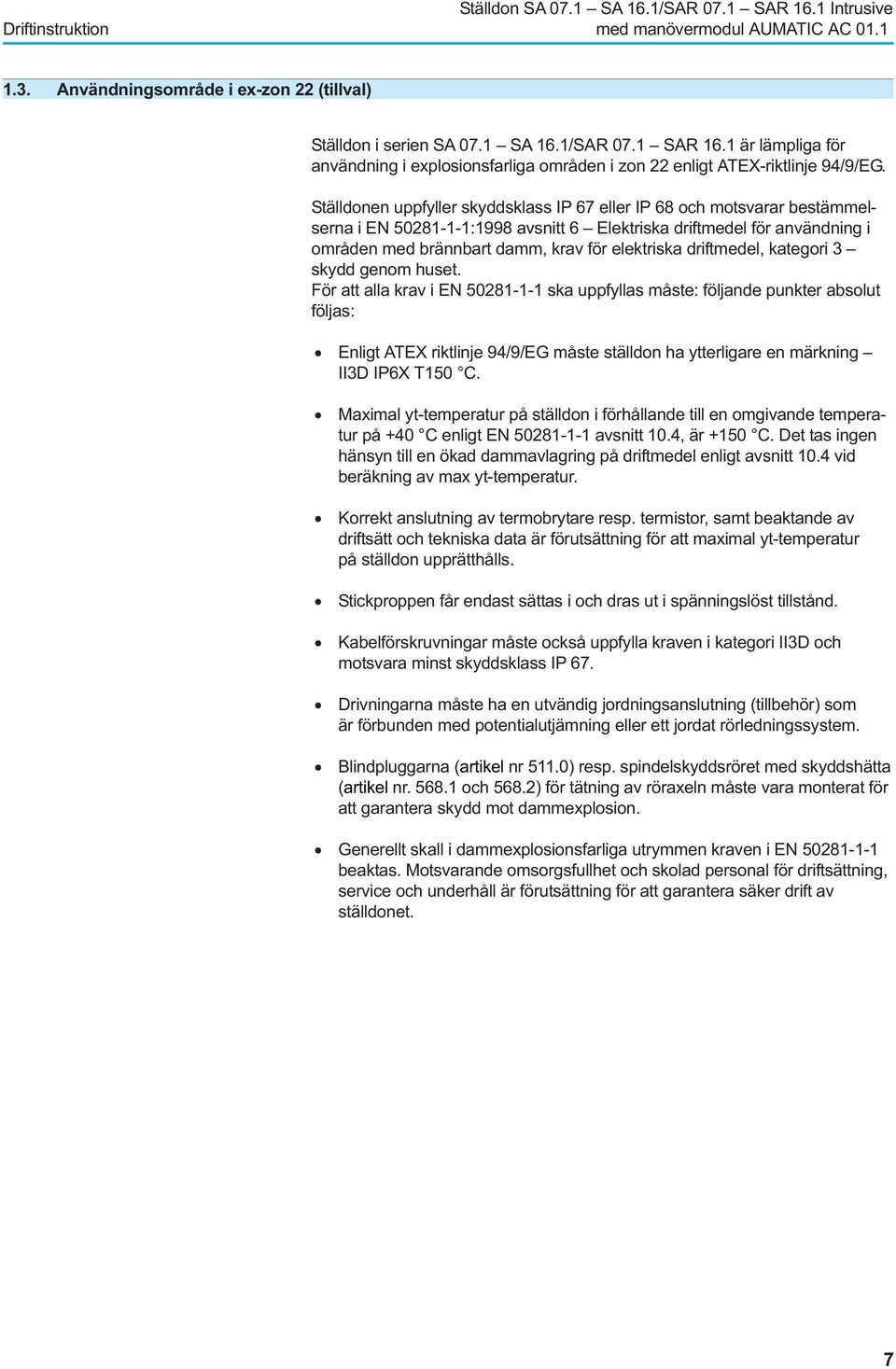

7 Driftinstruktion med manövermodul AUMATIC AC Användningsområde i ex-zon 22 (tillval) Ställdon i serien SA 07.1 SA 16.1/SAR 07.1 SAR 16.1 är lämpliga för användning i explosionsfarliga områden i zon 22 enligt ATEX-riktlinje 94/9/EG. Ställdonen uppfyller skyddsklass IP 67 eller IP 68 och motsvarar bestämmelserna i EN :1998 avsnitt 6 Elektriska driftmedel för användning i områden med brännbart damm, krav för elektriska driftmedel, kategori 3 skydd genom huset. För att alla krav i EN ska uppfyllas måste: följande punkter absolut följas:. Enligt ATEX riktlinje 94/9/EG måste ställdon ha ytterligare en märkning II3D IP6X T150 C.. Maximal yt-temperatur på ställdon i förhållande till en omgivande temperatur på +40 C enligt EN avsnitt 10.4, är +150 C. Det tas ingen hänsyn till en ökad dammavlagring på driftmedel enligt avsnitt 10.4 vid beräkning av max yt-temperatur.. Korrekt anslutning av termobrytare resp. termistor, samt beaktande av driftsätt och tekniska data är förutsättning för att maximal yt-temperatur på ställdon upprätthålls.. Stickproppen får endast sättas i och dras ut i spänningslöst tillstånd.. Kabelförskruvningar måste också uppfylla kraven i kategori II3D och motsvara minst skyddsklass IP 67.. Drivningarna måste ha en utvändig jordningsanslutning (tillbehör) som är förbunden med potentialutjämning eller ett jordat rörledningssystem.. Blindpluggarna (artikel nr 511.0) resp. spindelskyddsröret med skyddshätta (artikel nr och 568.2) för tätning av röraxeln måste vara monterat för att garantera skydd mot dammexplosion.. Generellt skall i dammexplosionsfarliga utrymmen kraven i EN beaktas. Motsvarande omsorgsfullhet och skolad personal för driftsättning, service och underhåll är förutsättning för att garantera säker drift av ställdonet. 7

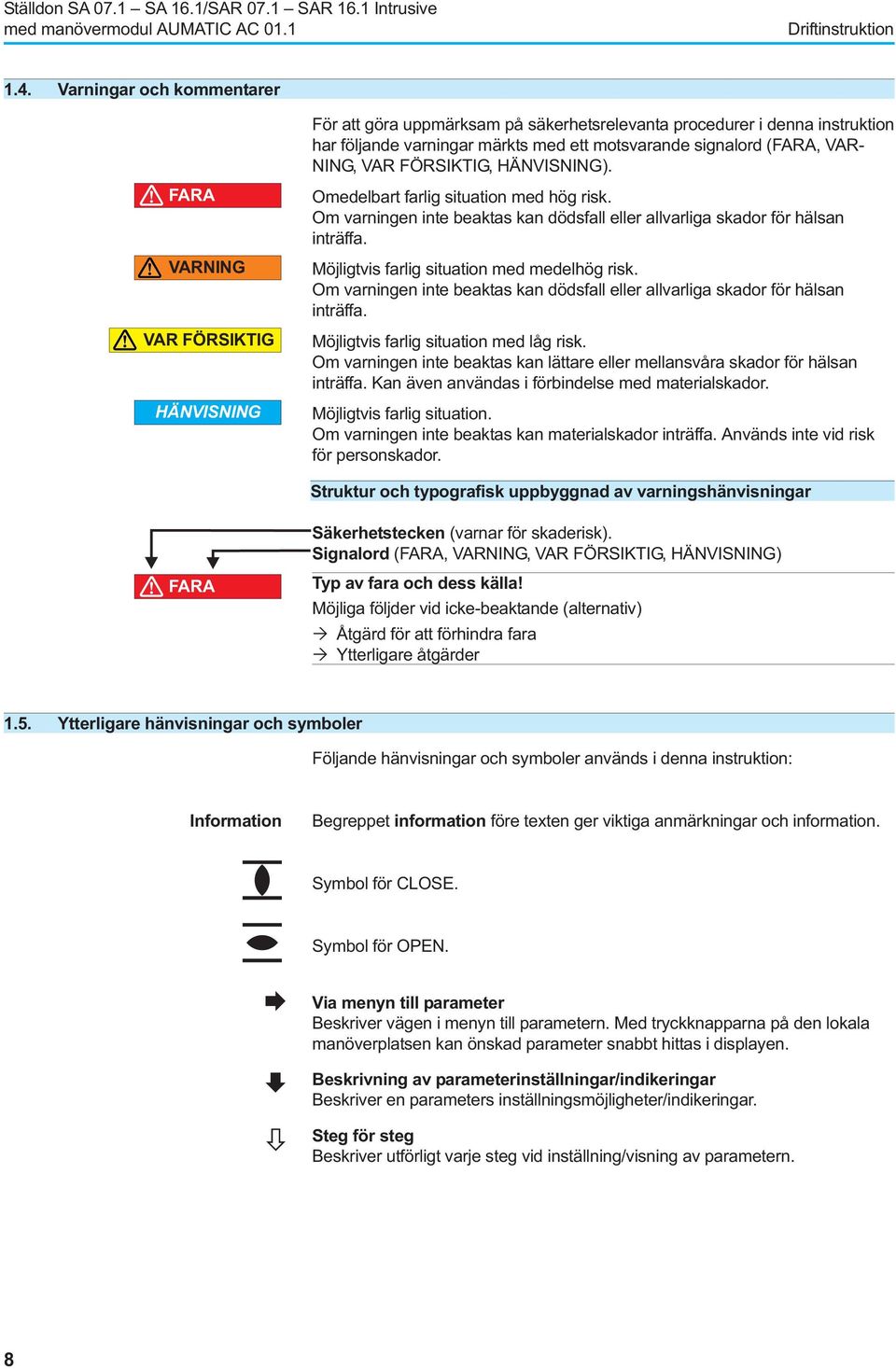

8 med manövermodul AUMATIC AC 01.1 Driftinstruktion 1.4. Varningar och kommentarer För att göra uppmärksam på säkerhetsrelevanta procedurer i denna instruktion har följande varningar märkts med ett motsvarande signalord (FARA, VAR- NING, VAR FÖRSIKTIG, HÄNVISNING). FARA VARNING VAR FÖRSIKTIG HÄNVISNING Omedelbart farlig situation med hög risk. Om varningen inte beaktas kan dödsfall eller allvarliga skador för hälsan inträffa. Möjligtvis farlig situation med medelhög risk. Om varningen inte beaktas kan dödsfall eller allvarliga skador för hälsan inträffa. Möjligtvis farlig situation med låg risk. Om varningen inte beaktas kan lättare eller mellansvåra skador för hälsan inträffa. Kan även användas i förbindelse med materialskador. Möjligtvis farlig situation. Om varningen inte beaktas kan materialskador inträffa. Används inte vid risk för personskador. Struktur och typografisk uppbyggnad av varningshänvisningar Säkerhetstecken (varnar för skaderisk). Signalord (FARA, VARNING, VAR FÖRSIKTIG, HÄNVISNING) FARA Typ av fara och dess källa! Möjliga följder vid icke-beaktande (alternativ) Åtgärd för att förhindra fara Ytterligare åtgärder 1.5. Ytterligare hänvisningar och symboler Följande hänvisningar och symboler används i denna instruktion: Information Begreppet information före texten ger viktiga anmärkningar och information. Symbol för CLOSE. Symbol för OPEN. Via menyn till parameter Beskriver vägen i menyn till parametern. Med tryckknapparna på den lokala manöverplatsen kan önskad parameter snabbt hittas i displayen. Beskrivning av parameterinställningar/indikeringar Beskriver en parameters inställningsmöjligheter/indikeringar. Steg för steg Beskriver utförligt varje steg vid inställning/visning av parametern. 8

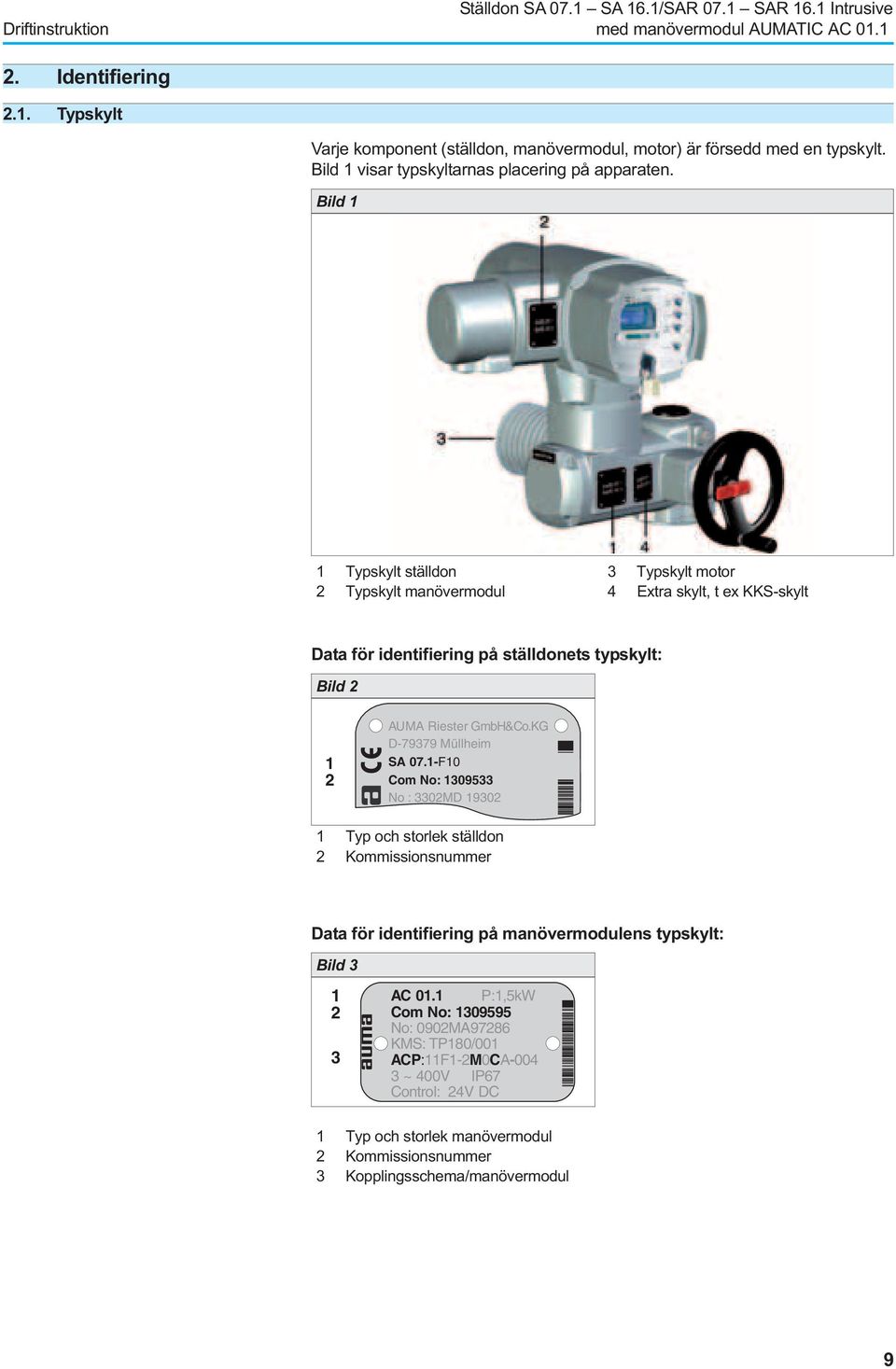

9 Driftinstruktion med manövermodul AUMATIC AC Identifiering 2.1. Typskylt Varje komponent (ställdon, manövermodul, motor) är försedd med en typskylt. Bild 1 visar typskyltarnas placering på apparaten. Bild 1 1 Typskylt ställdon 3 Typskylt motor 2 Typskylt manövermodul 4 Extra skylt, t ex KKS-skylt Data för identifiering på ställdonets typskylt: Bild CC AUMA Riester GmbH&Co.KG D Müllheim SA 07.1-F10 Com No: No : 3302MD Typ och storlek ställdon 2 Kommissionsnummer Data för identifiering på manövermodulens typskylt: Bild AC 01.1 P:1,5kW Com No: No: 0902MA97286 KMS: TP180/001 ACP: 11F1-2M0CA ~ 400V IP67 Control: 24V DC 1 Typ och storlek manövermodul 2 Kommissionsnummer 3 Kopplingsschema/manövermodul 9

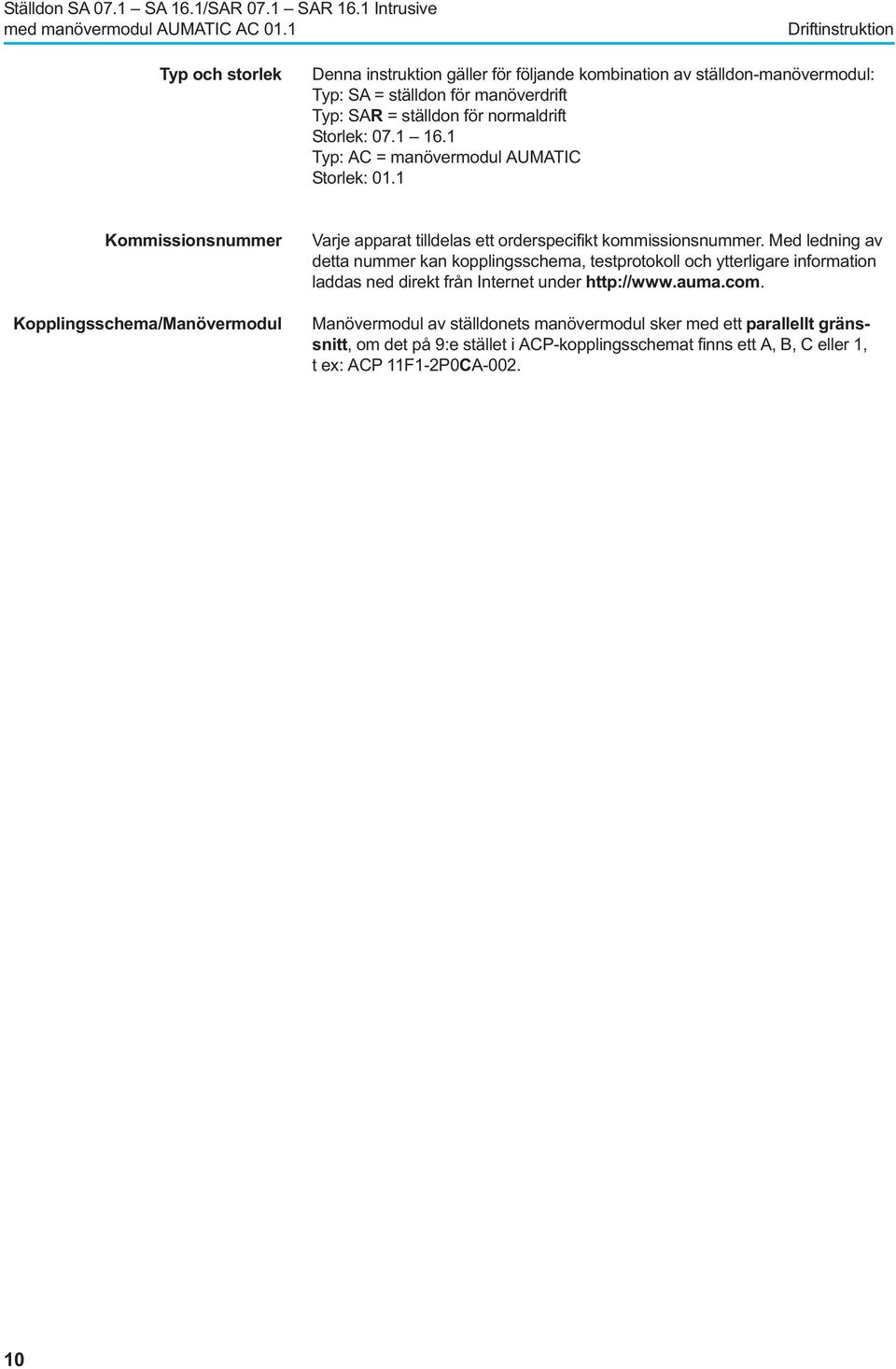

10 med manövermodul AUMATIC AC 01.1 Driftinstruktion Typ och storlek Denna instruktion gäller för följande kombination av ställdon-manövermodul: Typ: SA = ställdon för manöverdrift Typ: SAR = ställdon för normaldrift Storlek: Typ: AC = manövermodul AUMATIC Storlek: 01.1 Kommissionsnummer Kopplingsschema/Manövermodul Varje apparat tilldelas ett orderspecifikt kommissionsnummer. Med ledning av detta nummer kan kopplingsschema, testprotokoll och ytterligare information laddas ned direkt från Internet under Manövermodul av ställdonets manövermodul sker med ett parallellt gränssnitt, om det på 9:e stället i ACP-kopplingsschemat finns ett A, B, C eller 1, t ex: ACP 11F1-2P0CA

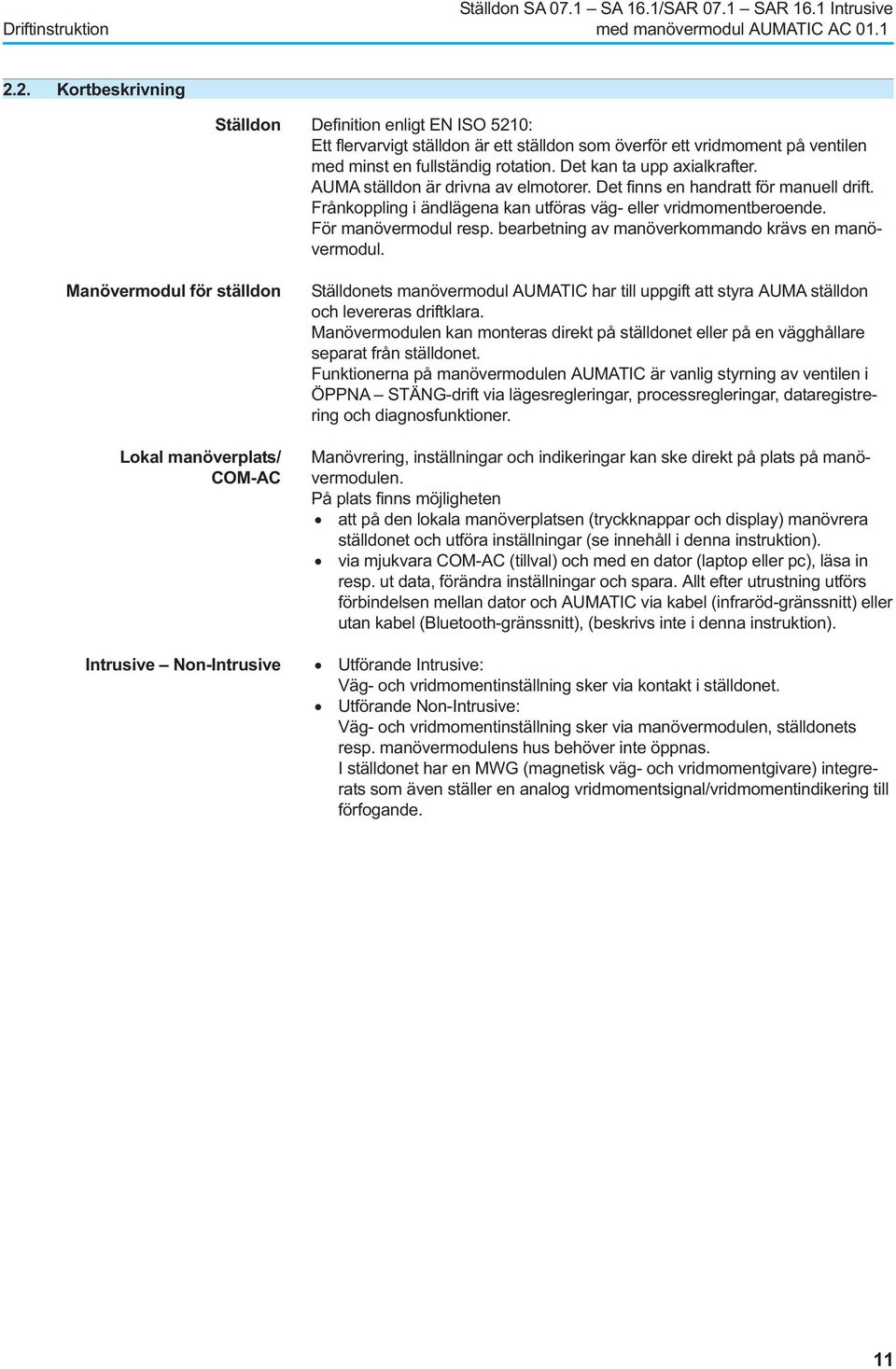

11 Driftinstruktion med manövermodul AUMATIC AC Kortbeskrivning Ställdon Definition enligt EN ISO 5210: Ett flervarvigt ställdon är ett ställdon som överför ett vridmoment på ventilen med minst en fullständig rotation. Det kan ta upp axialkrafter. AUMA ställdon är drivna av elmotorer. Det finns en handratt för manuell drift. Frånkoppling i ändlägena kan utföras väg- eller vridmomentberoende. För manövermodul resp. bearbetning av manöverkommando krävs en manövermodul. Manövermodul för ställdon Lokal manöverplats/ COM-AC Intrusive Non-Intrusive Ställdonets manövermodul AUMATIC har till uppgift att styra AUMA ställdon och levereras driftklara. Manövermodulen kan monteras direkt på ställdonet eller på en vägghållare separat från ställdonet. Funktionerna på manövermodulen AUMATIC är vanlig styrning av ventilen i ÖPPNA STÄNG-drift via lägesregleringar, processregleringar, dataregistrering och diagnosfunktioner. Manövrering, inställningar och indikeringar kan ske direkt på plats på manövermodulen. På plats finns möjligheten att på den lokala manöverplatsen (tryckknappar och display) manövrera ställdonet och utföra inställningar (se innehåll i denna instruktion).. via mjukvara COM-AC (tillval) och med en dator (laptop eller pc), läsa in resp. ut data, förändra inställningar och spara. Allt efter utrustning utförs förbindelsen mellan dator och AUMATIC via kabel (infraröd-gränssnitt) eller utan kabel (Bluetooth-gränssnitt), (beskrivs inte i denna instruktion).. Utförande Intrusive: Väg- och vridmomentinställning sker via kontakt i ställdonet.. Utförande Non-Intrusive: Väg- och vridmomentinställning sker via manövermodulen, ställdonets resp. manövermodulens hus behöver inte öppnas. I ställdonet har en MWG (magnetisk väg- och vridmomentgivare) integrerats som även ställer en analog vridmomentsignal/vridmomentindikering till förfogande. 11

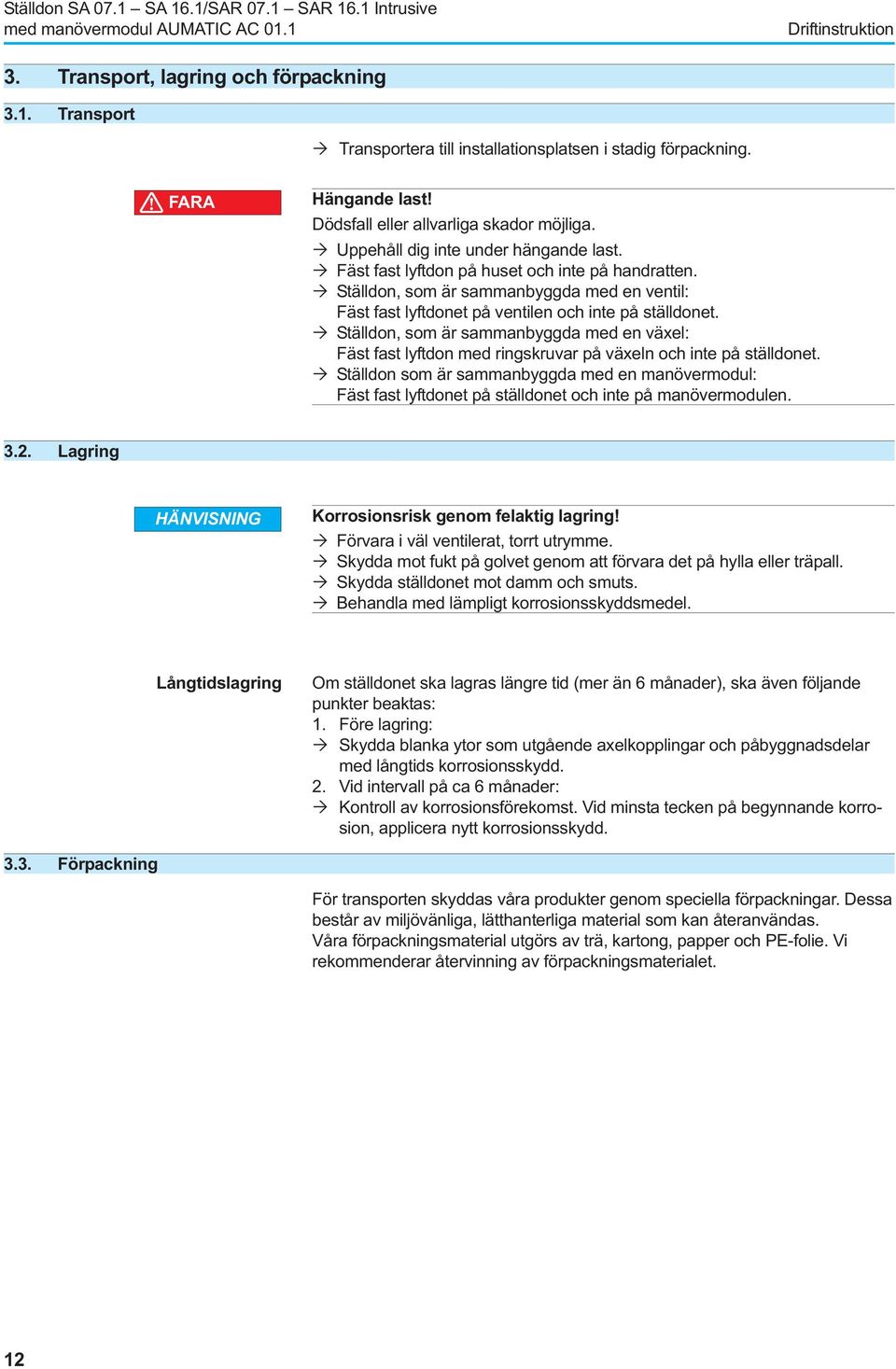

12 med manövermodul AUMATIC AC 01.1 Driftinstruktion 3. Transport, lagring och förpackning 3.1. Transport Transportera till installationsplatsen i stadig förpackning. FARA Hängande last! Dödsfall eller allvarliga skador möjliga. Uppehåll dig inte under hängande last. Fäst fast lyftdon på huset och inte på handratten. Ställdon, som är sammanbyggda med en ventil: Fäst fast lyftdonet på ventilen och inte på ställdonet. Ställdon, som är sammanbyggda med en växel: Fäst fast lyftdon med ringskruvar på växeln och inte på ställdonet. Ställdon som är sammanbyggda med en manövermodul: Fäst fast lyftdonet på ställdonet och inte på manövermodulen Lagring HÄNVISNING Korrosionsrisk genom felaktig lagring! Förvara i väl ventilerat, torrt utrymme. Skydda mot fukt på golvet genom att förvara det på hylla eller träpall. Skydda ställdonet mot damm och smuts. Behandla med lämpligt korrosionsskyddsmedel. Långtidslagring Om ställdonet ska lagras längre tid (mer än 6 månader), ska även följande punkter beaktas: 1. Före lagring: Skydda blanka ytor som utgående axelkopplingar och påbyggnadsdelar med långtids korrosionsskydd. 2. Vid intervall på ca 6 månader: Kontroll av korrosionsförekomst. Vid minsta tecken på begynnande korrosion, applicera nytt korrosionsskydd Förpackning För transporten skyddas våra produkter genom speciella förpackningar. Dessa består av miljövänliga, lätthanterliga material som kan återanvändas. Våra förpackningsmaterial utgörs av trä, kartong, papper och PE-folie. Vi rekommenderar återvinning av förpackningsmaterialet. 12

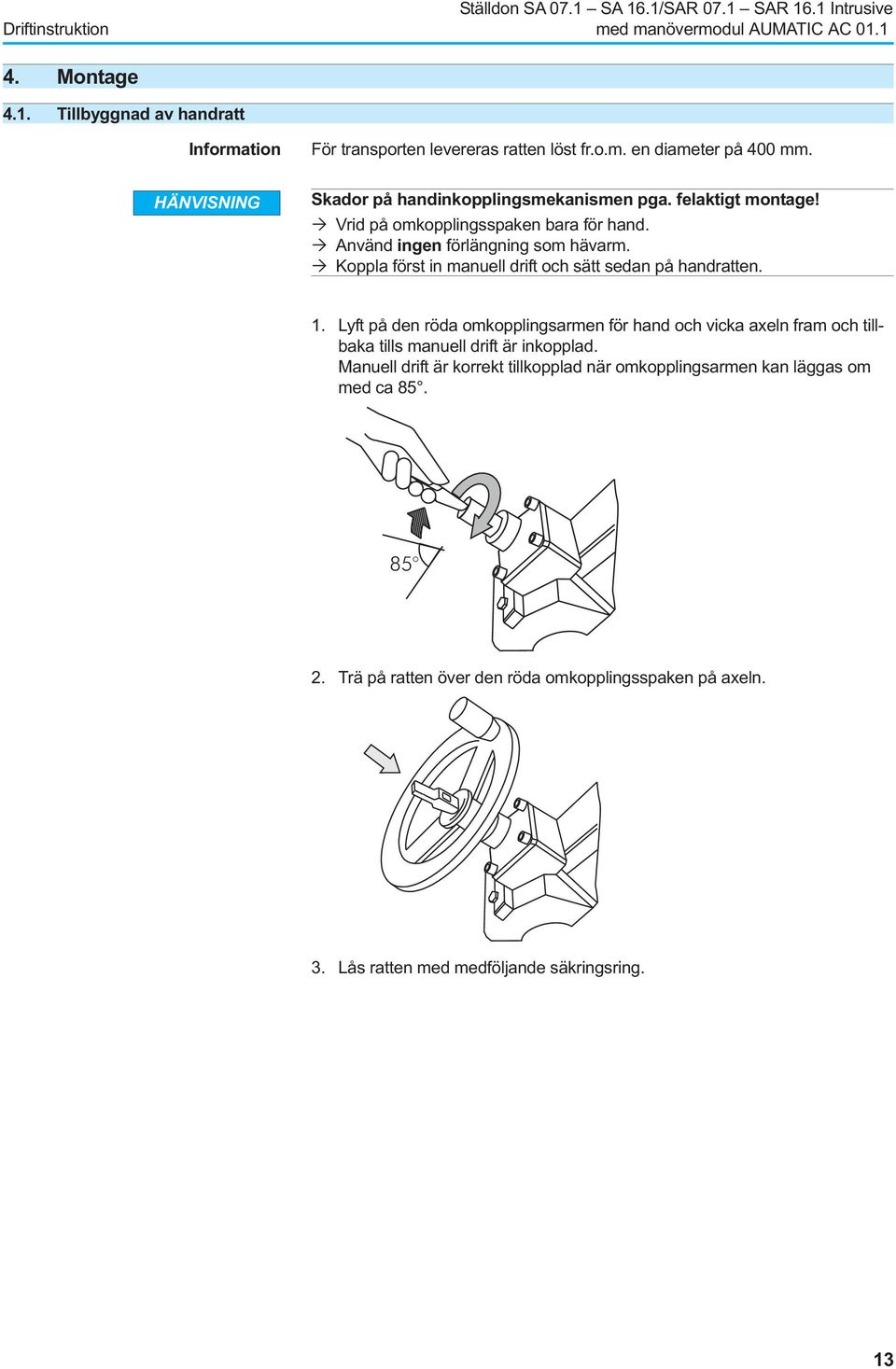

13 Driftinstruktion med manövermodul AUMATIC AC Montage 4.1. Tillbyggnad av handratt Information För transporten levereras ratten löst fr.o.m. en diameter på 400 mm. HÄNVISNING Skador på handinkopplingsmekanismen pga. felaktigt montage! Vrid på omkopplingsspaken bara för hand. Använd ingen förlängning som hävarm. Koppla först in manuell drift och sätt sedan på handratten. 1. Lyft på den röda omkopplingsarmen för hand och vicka axeln fram och tillbaka tills manuell drift är inkopplad. Manuell drift är korrekt tillkopplad när omkopplingsarmen kan läggas om medca Trä på ratten över den röda omkopplingsspaken på axeln. 3. Lås ratten med medföljande säkringsring. 13

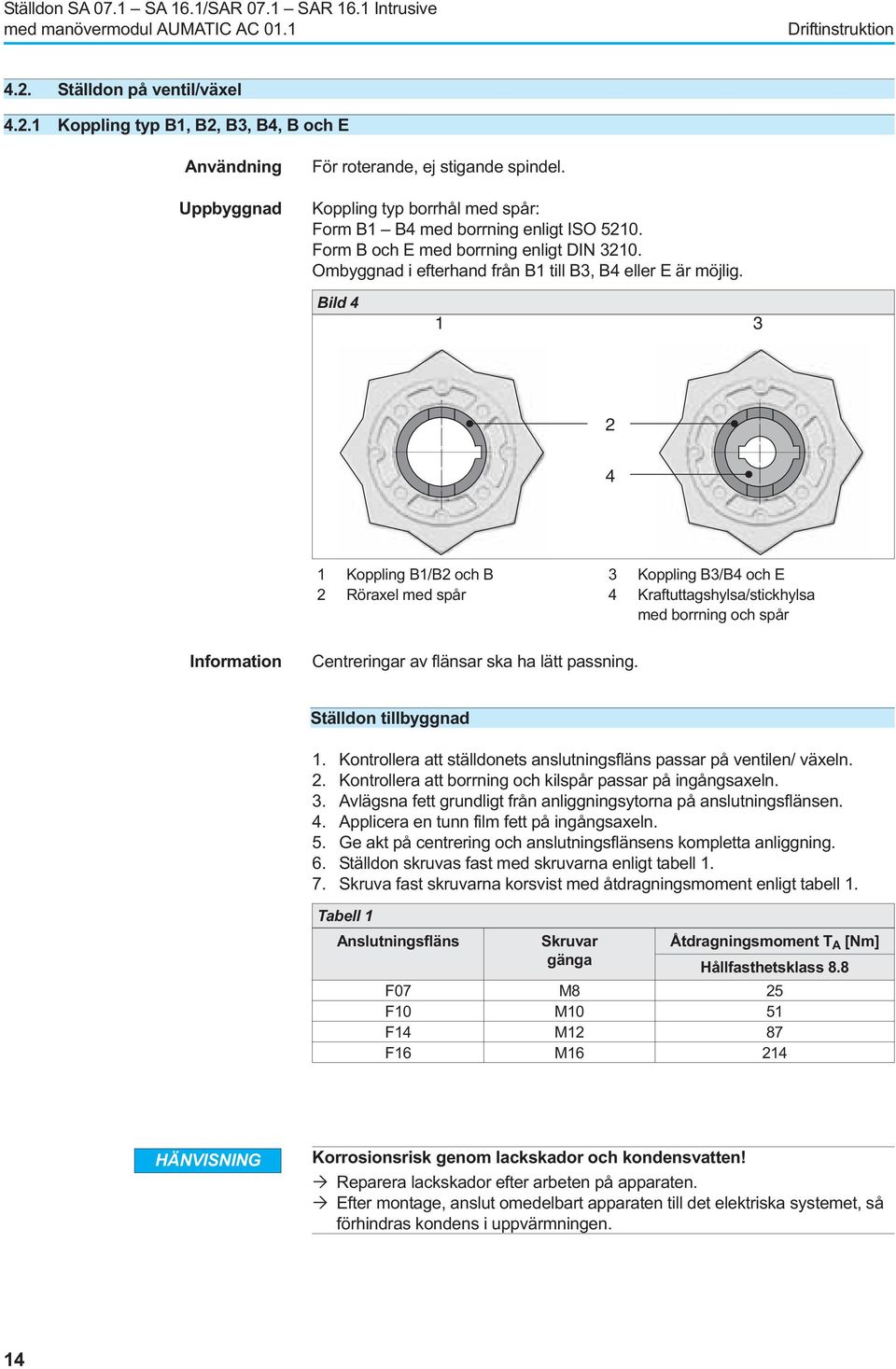

14 med manövermodul AUMATIC AC 01.1 Driftinstruktion 4.2. Ställdon på ventil/växel Koppling typ B1, B2, B3, B4, B och E Användning Uppbyggnad För roterande, ej stigande spindel. Koppling typ borrhål med spår: Form B1 B4 med borrning enligt ISO Form B och E med borrning enligt DIN Ombyggnad i efterhand från B1 till B3, B4 eller E är möjlig. Bild Koppling B1/B2 och B 3 Koppling B3/B4 och E 2 Röraxel med spår 4 Kraftuttagshylsa/stickhylsa med borrning och spår Information Centreringar av flänsar ska ha lätt passning. Ställdon tillbyggnad 1. Kontrollera att ställdonets anslutningsfläns passar på ventilen/ växeln. 2. Kontrollera att borrning och kilspår passar på ingångsaxeln. 3. Avlägsna fett grundligt från anliggningsytorna på anslutningsflänsen. 4. Applicera en tunn film fett på ingångsaxeln. 5. Ge akt på centrering och anslutningsflänsens kompletta anliggning. 6. Ställdon skruvas fast med skruvarna enligt tabell Skruva fast skruvarna korsvist med åtdragningsmoment enligt tabell 1. Tabell 1 Anslutningsfläns Skruvar gänga Åtdragningsmoment T A [Nm] Hållfasthetsklass 8.8 F07 M8 25 F10 M10 51 F14 M12 87 F16 M HÄNVISNING Korrosionsrisk genom lackskador och kondensvatten! Reparera lackskador efter arbeten på apparaten. Efter montage, anslut omedelbart apparaten till det elektriska systemet, så förhindras kondens i uppvärmningen. 14

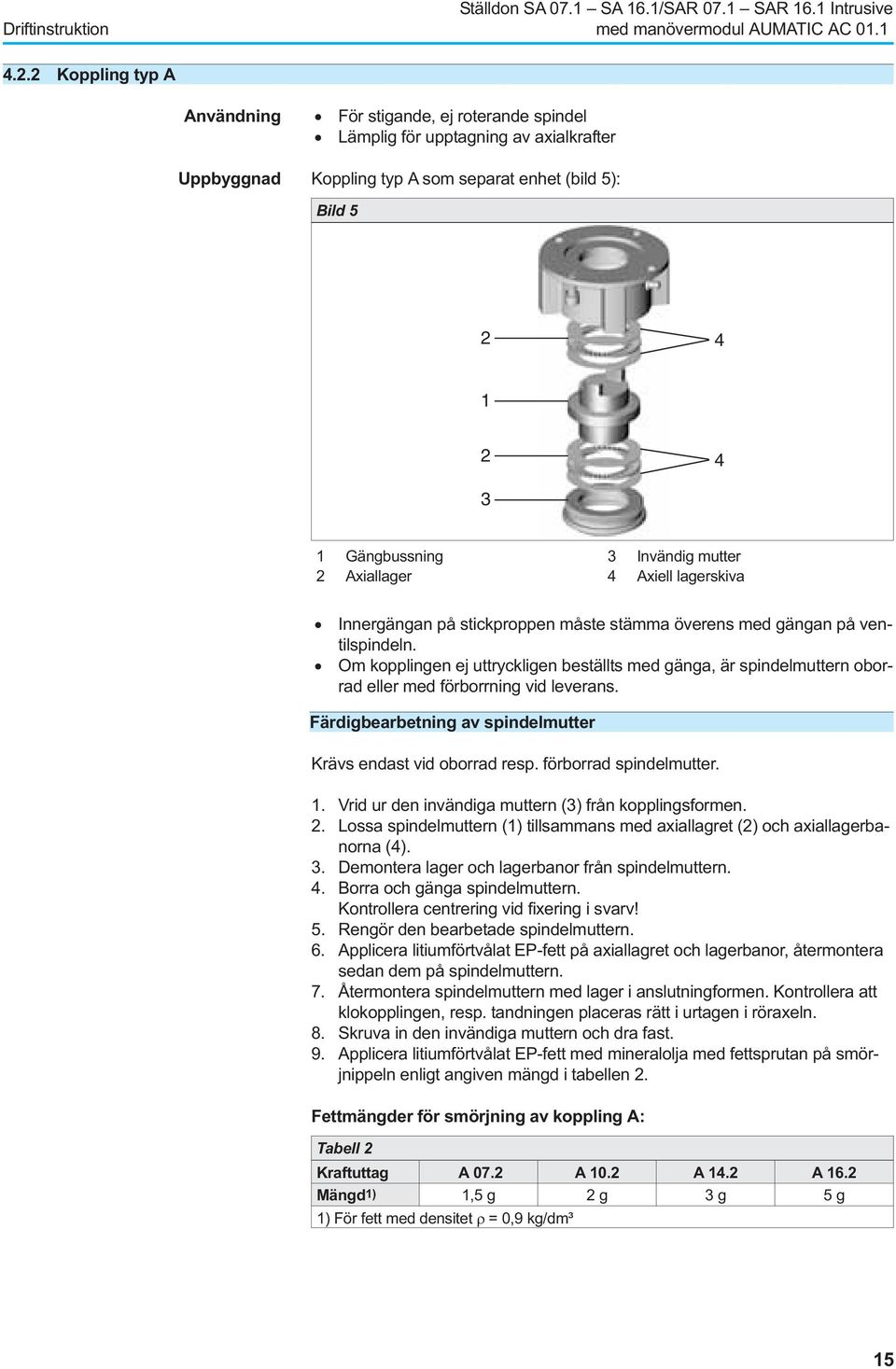

15 Driftinstruktion med manövermodul AUMATIC AC Koppling typ A Användning. För stigande, ej roterande spindel. Lämplig för upptagning av axialkrafter Uppbyggnad Koppling typ A som separat enhet (bild 5): Bild Gängbussning 3 Invändig mutter 2 Axiallager 4 Axiell lagerskiva Innergängan på stickproppen måste stämma överens med gängan på ventilspindeln.. Om kopplingen ej uttryckligen beställts med gänga, är spindelmuttern oborrad eller med förborrning vid leverans. Färdigbearbetning av spindelmutter Krävs endast vid oborrad resp. förborrad spindelmutter. 1. Vrid ur den invändiga muttern (3) från kopplingsformen. 2. Lossa spindelmuttern (1) tillsammans med axiallagret (2) och axiallagerbanorna (4). 3. Demontera lager och lagerbanor från spindelmuttern. 4. Borra och gänga spindelmuttern. Kontrollera centrering vid fixering i svarv! 5. Rengör den bearbetade spindelmuttern. 6. Applicera litiumförtvålat EP-fett på axiallagret och lagerbanor, återmontera sedan dem på spindelmuttern. 7. Återmontera spindelmuttern med lager i anslutningformen. Kontrollera att klokopplingen, resp. tandningen placeras rätt i urtagen i röraxeln. 8. Skruva in den invändiga muttern och dra fast. 9. Applicera litiumförtvålat EP-fett med mineralolja med fettsprutan på smörjnippeln enligt angiven mängd i tabellen 2. Fettmängder för smörjning av koppling A: Tabell 2 Kraftuttag A 07.2 A 10.2 A 14.2 A 16.2 Mängd1) 1,5g 2g 3g 5g 1) För fett med densitet = 0,9 kg/dm³ 15

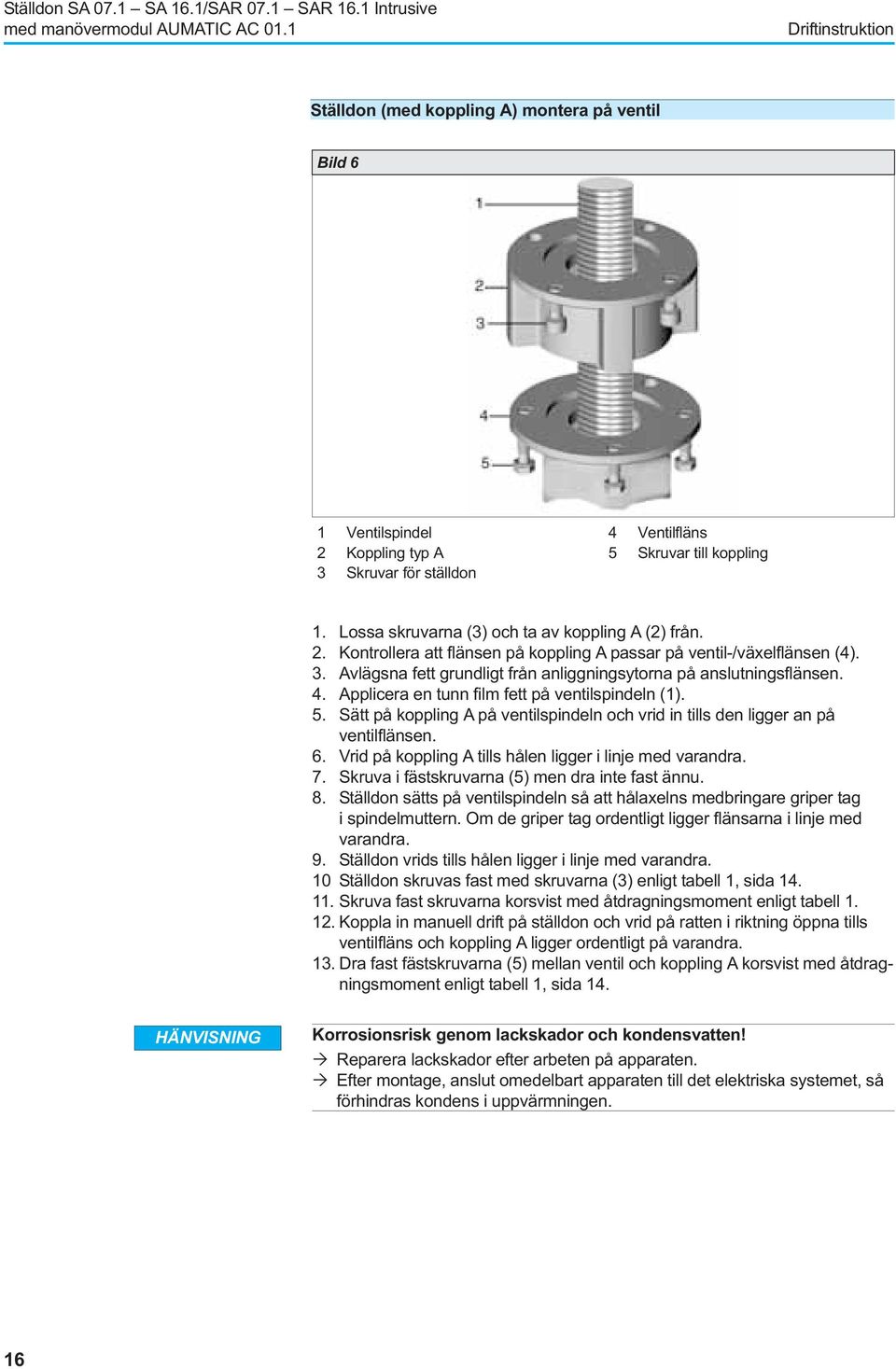

16 med manövermodul AUMATIC AC 01.1 Driftinstruktion Ställdon (med koppling A) montera på ventil Bild 6 1 Ventilspindel 4 Ventilfläns 2 Koppling typ A 5 Skruvar till koppling 3 Skruvar för ställdon 1. Lossa skruvarna (3) och ta av koppling A (2) från. 2. Kontrollera att flänsen på koppling A passar på ventil-/växelflänsen (4). 3. Avlägsna fett grundligt från anliggningsytorna på anslutningsflänsen. 4. Applicera en tunn film fett på ventilspindeln (1). 5. Sätt på koppling A på ventilspindeln och vrid in tills den ligger an på ventilflänsen. 6. Vrid på koppling A tills hålen ligger i linje med varandra. 7. Skruva i fästskruvarna (5) men dra inte fast ännu. 8. Ställdon sätts på ventilspindeln så att hålaxelns medbringare griper tag i spindelmuttern. Om de griper tag ordentligt ligger flänsarna i linje med varandra. 9. Ställdon vrids tills hålen ligger i linje med varandra. 10 Ställdon skruvas fast med skruvarna (3) enligt tabell 1, sida Skruva fast skruvarna korsvist med åtdragningsmoment enligt tabell Koppla in manuell drift på ställdon och vrid på ratten i riktning öppna tills ventilfläns och koppling A ligger ordentligt på varandra. 13. Dra fast fästskruvarna (5) mellan ventil och koppling A korsvist med åtdragningsmoment enligt tabell 1, sida 14. HÄNVISNING Korrosionsrisk genom lackskador och kondensvatten! Reparera lackskador efter arbeten på apparaten. Efter montage, anslut omedelbart apparaten till det elektriska systemet, så förhindras kondens i uppvärmningen. 16

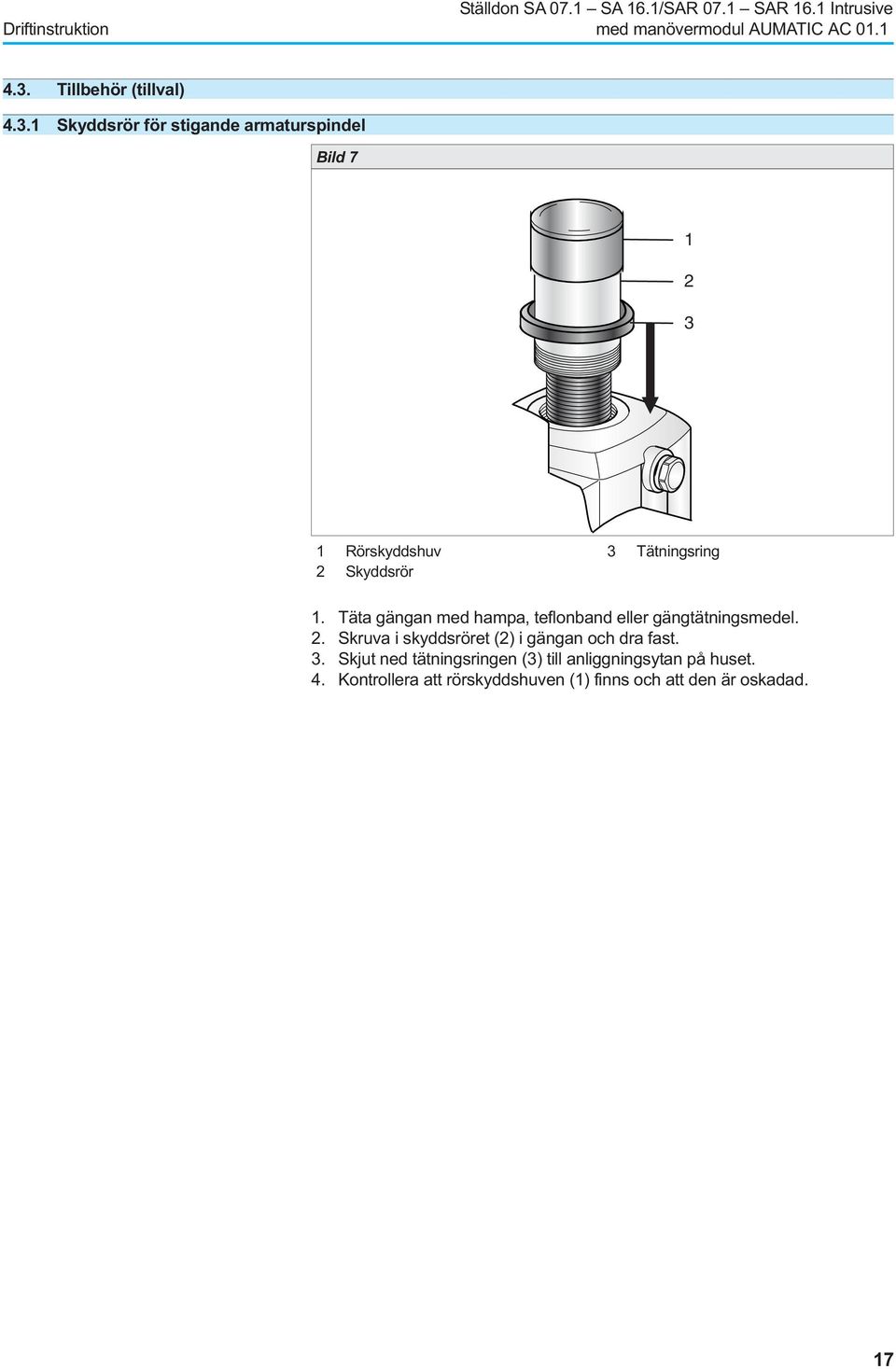

17 Driftinstruktion med manövermodul AUMATIC AC Tillbehör (tillval) Skyddsrör för stigande armaturspindel Bild Rörskyddshuv 3 Tätningsring 2 Skyddsrör 1. Täta gängan med hampa, teflonband eller gängtätningsmedel. 2. Skruva i skyddsröret (2) i gängan och dra fast. 3. Skjut ned tätningsringen (3) till anliggningsytan på huset. 4. Kontrollera att rörskyddshuven (1) finns och att den är oskadad. 17

18 med manövermodul AUMATIC AC 01.1 Driftinstruktion 4.4. Montage positioner för lokal manöverplats Montageposition för lokal manöverplats utförs enligt beställningen. Om efter påbyggnad på ventil resp. på växel, på plats, den lokala manöverplatsen är placerad på en olämplig plats, kan positionen ändras i efterhand. Fyra montagepositioner är möjliga. Bild 8 visar montagepositioner A och B: Bild 8 Bild 9 visar montagepositioner C och D: Bild 9 Ändra montageposition FARA Farlig spänning! Elektrisk stöt möjlig. Före öppning ska du kontrollera att det inte finns någon spänning. 1. Lossa skruvar och ta av den lokala manöverplatsen. 2. Kontrollera att O-ringen är i ordning, lägg i O-ringen korrekt. 3. Vrid den lokala manöverplatsen till den nya positionen och sätt fast igen. HÄNVISNING Skador på ledningar pga. vridning eller klämning! Funktionsfel möjliga. Vrid lokal manöverplats max 180.) Montera samman lokal manöverplats försiktigt så att inga ledningar kläms fast. 4. Spänn fast skruvarna jämnt och korsvist. 18

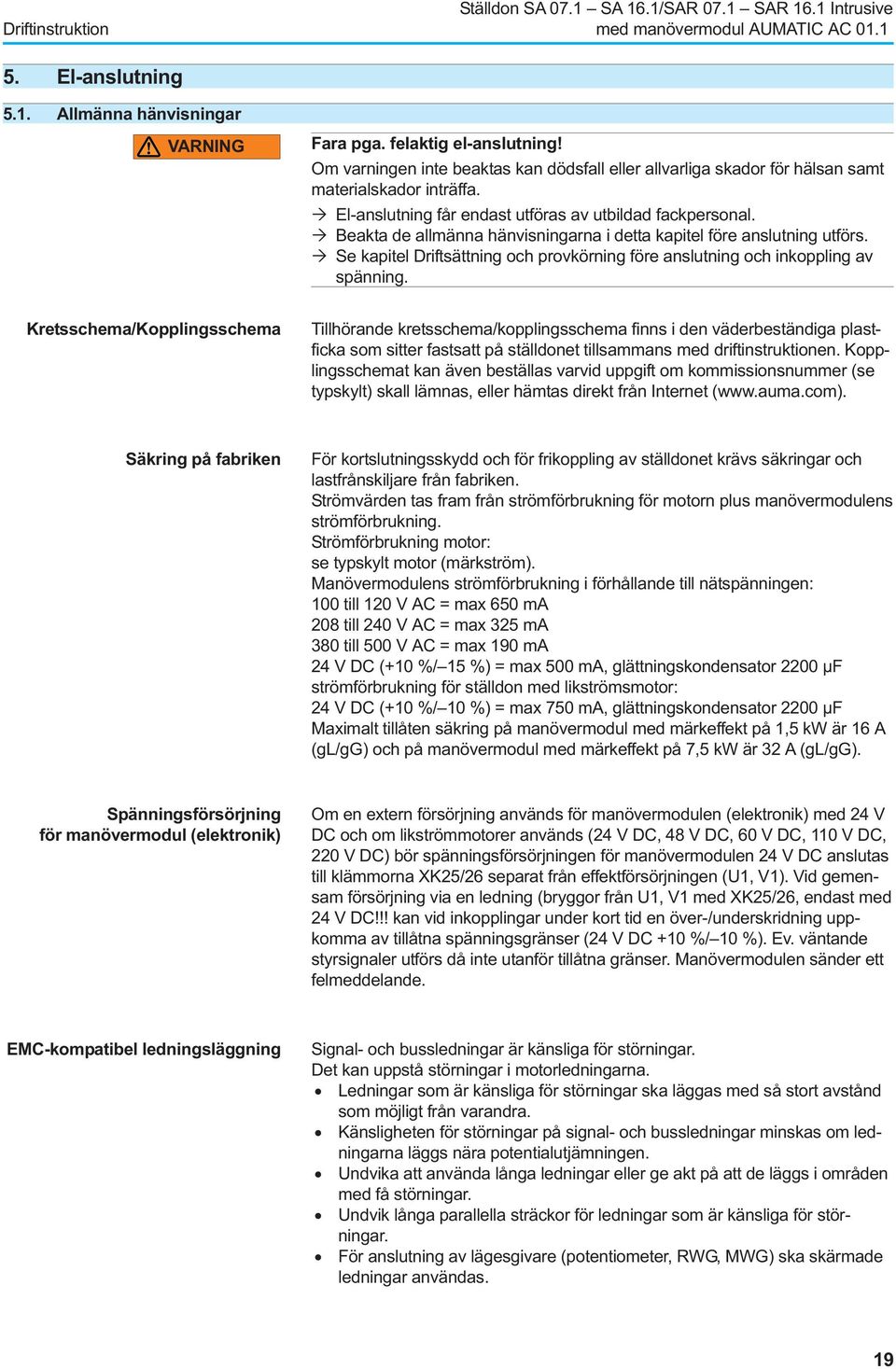

19 Driftinstruktion med manövermodul AUMATIC AC El-anslutning 5.1. Allmänna hänvisningar VARNING Fara pga. felaktig el-anslutning! Om varningen inte beaktas kan dödsfall eller allvarliga skador för hälsan samt materialskador inträffa. El-anslutning får endast utföras av utbildad fackpersonal. Beakta de allmänna hänvisningarna i detta kapitel före anslutning utförs. Se kapitel Driftsättning och provkörning före anslutning och inkoppling av spänning. Kretsschema/Kopplingsschema Tillhörande kretsschema/kopplingsschema finns i den väderbeständiga plastficka som sitter fastsatt på ställdonet tillsammans med driftinstruktionen. Kopplingsschemat kan även beställas varvid uppgift om kommissionsnummer (se typskylt) skall lämnas, eller hämtas direkt från Internet ( Säkring på fabriken För kortslutningsskydd och för frikoppling av ställdonet krävs säkringar och lastfrånskiljare från fabriken. Strömvärden tas fram från strömförbrukning för motorn plus manövermodulens strömförbrukning. Strömförbrukning motor: se typskylt motor (märkström). Manövermodulens strömförbrukning i förhållande till nätspänningen: 100 till 120 V AC = max 650 ma 208 till 240 V AC = max 325 ma 380 till 500 V AC = max 190 ma 24 V DC (+10 %/ 15 %) = max 500 ma, glättningskondensator 2200 µf strömförbrukning för ställdon med likströmsmotor: 24 V DC (+10 %/ 10 %) = max 750 ma, glättningskondensator 2200 µf Maximalt tillåten säkring på manövermodul med märkeffekt på 1,5 kw är 16 A (gl/gg) och på manövermodul med märkeffekt på 7,5 kw är 32 A (gl/gg). Spänningsförsörjning för manövermodul (elektronik) Om en extern försörjning används för manövermodulen (elektronik) med 24 V DC och om likströmmotorer används (24 V DC, 48 V DC, 60 V DC, 110 V DC, 220 V DC) bör spänningsförsörjningen för manövermodulen 24 V DC anslutas till klämmorna XK25/26 separat från effektförsörjningen (U1, V1). Vid gemensam försörjning via en ledning (bryggor från U1, V1 med XK25/26, endast med 24 V DC!!! kan vid inkopplingar under kort tid en över-/underskridning uppkomma av tillåtna spänningsgränser (24 V DC +10 %/ 10 %). Ev. väntande styrsignaler utförs då inte utanför tillåtna gränser. Manövermodulen sänder ett felmeddelande. EMC-kompatibel ledningsläggning Signal- och bussledningar är känsliga för störningar. Det kan uppstå störningar i motorledningarna. Ledningar som är känsliga för störningar ska läggas med så stort avstånd som möjligt från varandra. Känsligheten för störningar på signal- och bussledningar minskas om ledningarna läggs nära potentialutjämningen. Undvika att använda långa ledningar eller ge akt på att de läggs i områden med få störningar. Undvik långa parallella sträckor för ledningar som är känsliga för störningar.. För anslutning av lägesgivare (potentiometer, RWG, MWG) ska skärmade ledningar användas. 19

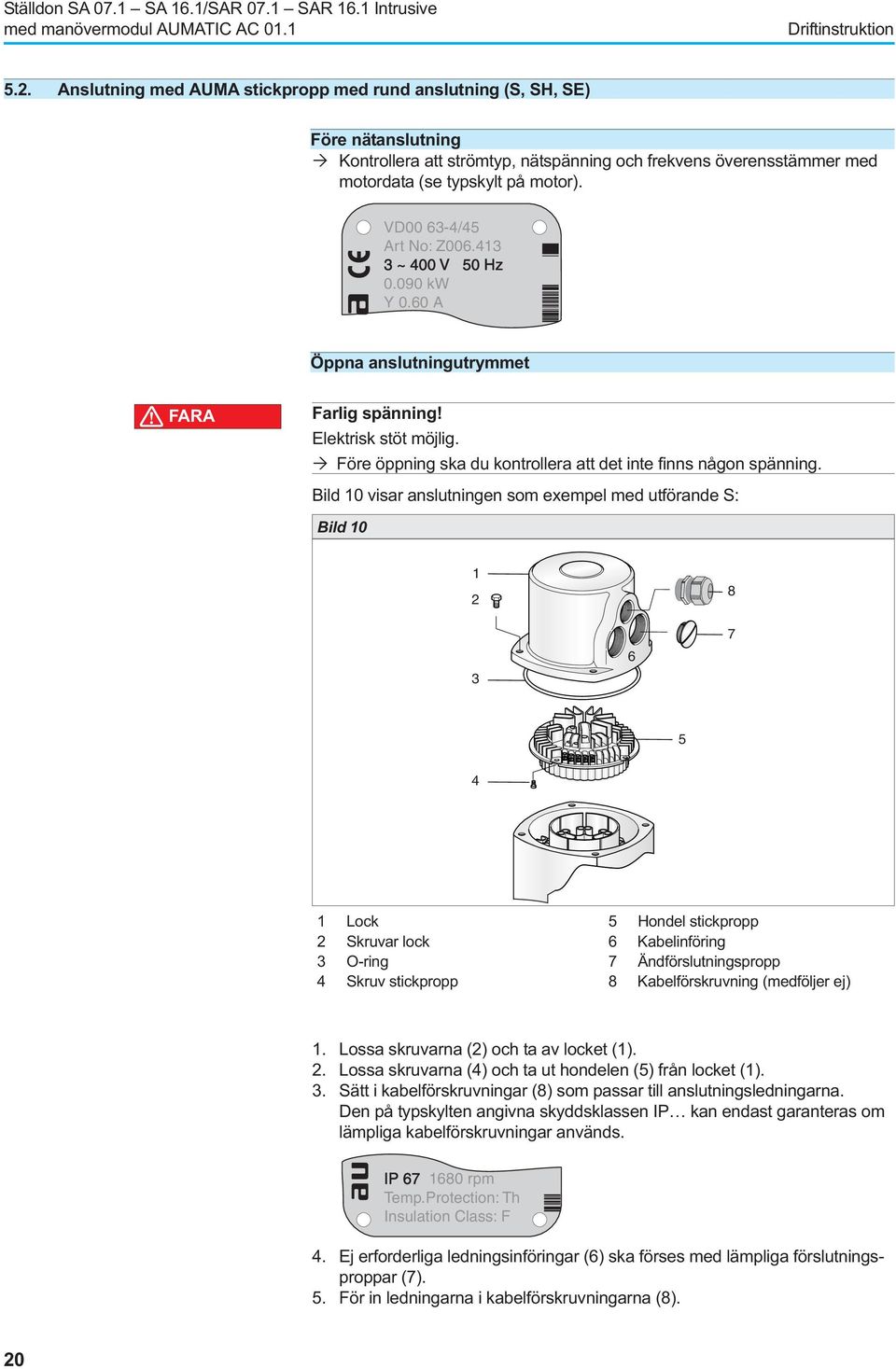

20 med manövermodul AUMATIC AC 01.1 Driftinstruktion 5.2. Anslutning med AUMA stickpropp med rund anslutning (S, SH, SE) Före nätanslutning Kontrollera att strömtyp, nätspänning och frekvens överensstämmer med motordata (se typskylt på motor). CC VD /45 Art No: Z ~ 400 V 50 Hz kw Y 0.60 A Öppna anslutningutrymmet FARA Farlig spänning! Elektrisk stöt möjlig. Före öppning ska du kontrollera att det inte finns någon spänning. Bild 10 visar anslutningen som exempel med utförande S: Bild Lock 5 Hondel stickpropp 2 Skruvar lock 6 Kabelinföring 3 O-ring 7 Ändförslutningspropp 4 Skruv stickpropp 8 Kabelförskruvning (medföljer ej) 1. Lossa skruvarna (2) och ta av locket (1). 2. Lossa skruvarna (4) och ta ut hondelen (5) från locket (1). 3. Sätt i kabelförskruvningar (8) som passar till anslutningsledningarna. Den på typskylten angivna skyddsklassen IP kan endast garanteras om lämpliga kabelförskruvningar används. IP rpm Temp.Protection: Th Insulation Class: F 4. Ej erforderliga ledningsinföringar (6) ska förses med lämpliga förslutningsproppar (7). 5. För in ledningarna i kabelförskruvningarna (8). 20

21 Driftinstruktion med manövermodul AUMATIC AC 01.1 Ansluta ledningar 1. Skala ledningarna. 2. Ta av isolering från trådarna. 3. På flexibla ledningar: använd trådhylsor enligt DIN Anslut kablar enligt för leveransen gällande kopplingsschema. Ledningarnas anslutningstvärsnitt: Effektklämmor (U1, V1, W1, U2, V2, W2) och skyddsledare-anslutning (symbol: ) = max 6 mm² flexibel, max 10 mm² styv Styrkontakter (1 till 50) = max 2,5 mm² Information På vissa specialmotorer görs anslutning av effektklämmor (U1, V1, W1, U2, V2, W2) på en anslutningsplint direkt på motorn. VARNING Vid fel: Farlig spänning med ej ansluten skyddsledare! Elektrisk stöt möjlig. Anslut alla skyddsledare. Förbind skyddsledaranslutningen med extern skyddsledare på anslutningsledningen. Ta endast apparaten i drift med ansluten skyddsledare! 5. Skyddsledare med ringtungor (flexibla ledningar), eller öglor (styva ledningar) på skyddsledar-anslutningen (symbol: skravs fast). Bild Hondel stickpropp 4 Fjäderbricka 2 Skruv 5 Skyddsledare med ringtungor/öglor 3 Underläggsbricka 6 Skyddsledaranslutning Ansluta uppvärmning Uppvärmningen förhindrar att kondensvatten bildas i ställdonet. Denna har intern försörjning och behöver inte anslutas separat (såvida inte en annan beställning har gjorts). HÄNVISNING Korrosionsrisk genom kondensvatten! På utförande med extern försörjning av uppvärmning (tillval): Anslut uppvärmning R1 enligt kopplingsschemat. För alla utföranden: Ta apparaten i drift genast efter montage. Ansluta motoruppvärmning (tillval) Vissa ställdon har en extra motoruppvärmning. Motoruppvärmningen förbättrar startbeteendet vid extremt låga temperaturer. Anslut motoruppvärmning R4 (om en sådan finns) enligt kopplingsschemat. 21

22 med manövermodul AUMATIC AC 01.1 Driftinstruktion Stänga anslutningutrymmet Se bild Sätt u hondelen (5) återmonteras i stickproppslocket (1) och fäst med skruvar (4). 2. Tätningsytor på anslutningslock och hus skall rengöras. 3. Applicera en tunn film syrafritt fett (t ex vaselin) på tätningsytorna. 4. Kontrollera att O-ring (3) är i ordning, lägg i O-ringen korrekt. 5. Sätt på locket (1) och spänn fast skruvarna (2) korsvis och jämnt. 6. Kabelförskruvningarna (8) dras åt med föreskrivet vridmoment så att motsvarande skyddsklass säkerställs. Bild Lock 5 Hondel stickpropp 2 Skruvar lock 6 Kabelinföring 3 O-ring 7 Ändförslutningspropp 4 Skruv stickpropp 8 Kabelförskruvning (medföljer ej) 22

23 Driftinstruktion med manövermodul AUMATIC AC Tillbehör för el-anslutning (tillval) Manövermodul på vägghållare Användning Uppbyggnad Manövermodulen kan även monteras på en vägghållare separat från ställdonet. Vid svårt åtkomligt ställdon/manövermodul. Vid starka vibrationer på ventilen Vid höga temperaturer på ställdonet Bild Vägghållare 3 El-anslutning vägghållare (XM) 2 Förbindelseledningar 4 El-anslutning ställdon (XA) 5 El-anslutning manövermodul (XK) Beakta före anslutning Tillåten längd på förbindelseledningar: max 100 m. Om ställdonet har en lägesgivare (RWG): Förbindelseledningarna ska avskärmas. Utföranden med potentiometer i ställdonet är ej lämpliga. Vi rekommenderar: AUMA ledningssats LSW1. Om inte AUMA ledningssats används ska flexibla och avskärmade förbindelseledningar användas.. Om det finns förbindelseledningar t ex för uppvärmningen eller brytare som ska dras från ställdonet direkt till kundstickkontakt XK (XA-XM-XK, se kopplingsschema), måste dessa förbindelseledningar underkastas ett isolationsprov enligt EN Undantagna är förbindelseledningar från lägesgivare (RWG, IWG, potentiometer). Dessa får inte underkastas ett isolationsprov. 23

24 med manövermodul AUMATIC AC 01.1 Driftinstruktion Ram Ram för säker förvaring av utdragen stickkontakt. För skydd mot direkt beröring och miljöpåverkan. Bild Skyddslock Double Sealed mellanram Skyddslock för stickkontaktsutrymme, vid utdragen stickkontakt. Det öppna anslutningsutrymmet kan tillslutas med ett skyddslock (utan bild). Vid frånskiljning av el-anslutningen eller genom otäta kabelförskruvningar kan damm och fukt tränga in i husets inre. Detta förhindras genom montage av en dubbelt avtätad mellanram (2) mellan el-anslutning (1) och apparathuset. Apparatens skyddsklass, IP 67 resp. IP 68 bibehålls även vid frånskiljd el-anslutning. Bild Jordanslutning utvändig Som tillval står en utvändig jordanslutning (klämbygel) på huset till förfogande. Bild 15 24

25 Driftinstruktion med manövermodul AUMATIC AC Manövrering 6.1. Manuell drift Ställdonet kan manövreras i manuell drift för inställningsarbeten och driftsättning, vid motorfel eller strömavbrott. Manuell drift kopplas in med den inbyggda handinkopplingsmekanismen. Koppla in manuell drift HÄNVISNING Skador på handinkopplingsmekanismen pga. felaktig manövrering! Koppla bara in manuell drift när motorn står stilla. Vrid på omkopplingsspaken bara för hand. Använd ingen förlängning som hävarm. 1. Vrid på omkopplingsspaken för hand ca 85, och vicka lite grand på ratten fram och tillbaka tills manuell drift är inkopplad. 2. Släpp loss omkopplingsspaken (svänger genom fjäderkraft tillbaka till utgångsläget, hjälp till med handen vid behov). 3. Vrid handratten i önskad riktning, därvid gäller: Vrid ratten medurs för att stänga ventilen: Ställdonets axel (ventil) roterar medurs i riktning STÄNG. Koppla ur manuell drift Manuell drift kopplas automatiskt ur när motorn tillkopplas. Vid motordrift står ratten stilla. 25

26 med manövermodul AUMATIC AC 01.1 Driftinstruktion 6.2. Motordrift Utför alla inställningar för driftsättning före motordrift Manövrering på lokal plats Manövrering av ställdon på lokal plats sker via tryckknapp (bild 17). Bild STOP 3 4 Reset 5 1 Tryckknapp OPEN 4 Tryckknapp RESET 2 Tryckknapp STOP 5 Väljare 3 Tryckknapp CLOSE 6 Lysdioder/LEDs Ställ väljaren (5) i läge Lokal manöverplats (LOCAL). 0 I I Ställdonet kan nu manövreras med tryckknapparna (1 3). 1. Manövrera ventilen i riktning ÖPPNA: tryck på tryckknapp (1). 2. Stanna ställdonet: tryck på tryckknapp (2). 3. Manövrera ventilen i riktning STÄNGA: tryck på tryckknapp (3). Information Körkommandon OPEN CLOSE kan utföras i krypdrift eller med självhållning. Ytterligare information om detta tema, se Handbok (drift och inställning) AUMATIC AC 01.1/ACExC 01.1" Manövrering från REMOTE Ställ väljaren i läge Fjärrmanövrering (REMOTE). 0 I I Ställdonet kan endast manövreras från fjärr, via kommandon (OPEN, STOP, CLOSE) eller via analoga börvärden (t ex 0 20 ma). Information Val mellan styrdrift REMOTE OPEN-CLOSE och normaldrift SETPOINT MODE sker via Mode ingången (se kopplingsschemat). 26

27 Driftinstruktion med manövermodul AUMATIC AC Menymanövermodul via tryckknappar (för inställningar och indikeringar) Via tryckknapparna på den lokala manöverplatsen (bild 18) kan inställningar visas, förändras och olika indikeringar visas på displayen. Bild C 1 Tryckknapp 4 Tryckknapp C 2 Tryckknapp 5 Väljare 3 Tryckknapp 6 Display Ställ väljaren (5) i läge 0 (OFF). 0 I I Kort översikt: Tryckknapparnas funktioner Nu kan inställningar utföras och indikeringar visas via tryckknapparna (1 4). Tabell 3 Knapp Funktioner Bläddra inom en grupp (Trianglarna på displayen visar vilken riktning som kan bläddras.) Ändra värden Mata in siffror 0 till 9 Bekräfta valet för att komma till nästa meny/undergrupp Avbryta proceduren Tillbaka till föregående indikering: tryck kort C Växla till en annan grupp (S, M, D): - ca 3 sekunder tills grupp M0 visas. - håll intryckt längre än 3 sekunder tills grupp D0 visas (grupp M hoppas över). 27

28 med manövermodul AUMATIC AC 01.1 Driftinstruktion Strukturell uppbyggnad och navigering Indikeringarna i displayen är uppdelad i 3 grupper: Grupp S = Status indikering. Grupp M = Meny (inställningar) Grupp D = Diagnosindikeringar Den aktiva gruppen visas i det övre högra hörnet på displayen. OFF M0 S0 M0 E2 100% OPEN POSITION Växla grupp Från grupp S till grupp M: Tryck C och håll ca 3 sekunder tills grupp M0 visas. Från grupp S till grupp D: Tryck C och håll intryckt tills grupp D0 visas (grupp M hoppas över). Från valfri grupp M eller D tillbaka till grupp S: Tryck C en kort stund. Bläddra Tryck : Trianglarna uppe till vänster på displayen visar i vilken riktning du kan bläddra (inom en grupp). OFF S0 E2 100% OPEN POSITION Ange lösenord: I menyn (grupp M) är inställningarna skyddade av ett lösenord. För att ändra parametrar måste först ett lösenord anges. I fabriken har följande lösenord ställts in: Efter att du bekräftat ÄNDRA visas följande indikering: ENTER PASSWORD 0*** :EDIT :OK C:ESC 1. Välj siffra 0 till 9: tryck. 2. Växla till nästa ställe: tryck. 3. Upprepa steg 1 och 2 för alla fyra ställen. 4. Avbryta proceduren: tryck C. Information Om ingen inmatning görs under en längre tid (ca 10 minuter) återvänder manövermodulen automatiskt till statusindikering S0. 28

29 Driftinstruktion med manövermodul AUMATIC AC Ändra språk på displayen Via menyn till parameter: MAIN MENU (M0) LANGUAGE/CONTRAST (M00) VIEW (M00) EDIT (M01) LANGUAGE (M010) Standardvärde: Inställningsområde: Steg för steg: 1. Ställ väljare i läge 0 (FRÅN). 0 ENGLISH GERMAN, PORTUGUESE, ITALIAN, SPANISH, FRENCH, ENGLISH, TUERKCE, POLSKI, MAGYAR I I 2. Tryck C och håll ca 3 sekunder intryckt. Indikering visar: MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M0 3. Tryck. Indikering visar: LANGUAGE/CONTRAS VIEW EDIT M00 4. Tryck. Indikering visar: LANGUAGE/CONTRAS VIEW EDIT M01 5. Tryck. Indikering visar: ENTER PASSWORD 0*** :EDIT :OK C:ESC 6. Ange lösenord: tryck 4x = 0000 (lösenord från fabrik). 29

30 med manövermodul AUMATIC AC 01.1 Driftinstruktion Indikering visar: EDIT LANGUAGE LCD CONTRAST M Tryck. Indikering visar inställt värde. EDIT M010 LANGUAGE GERMAN :EDIT C:ESC 8. Tryck igen för att växla till redigeringsläge. Indikering visar: EDIT M010 GERMAN ENGLISH :EDIT :OK C:ESC 9. Ställa in nytt värde: tryck. 10. Spara värdet: tryck, eller avbryt proceduren utan att spara värdet: tryck C. 30

31 Driftinstruktion med manövermodul AUMATIC AC Indikeringar 7.1. Statusindikeringar på display Statusindikeringar rörande fel och varningar se fr.o.m. sidan Statusindikering S0/S6 - drift Information Indikering av driftläge På ställdon med processregulator visas indikeringen S6 istället för S0 med väljaren i läge REMOTE. Beskrivningen här gäller för båda indikeringar (S0 och S6). Rad 1 visar aktuellt driftläge (LOCAL, OFF, REMOTE, ). LOCAL MODE S0 OPEN E2 100 % RUNNING OPEN Indikering av manöverkommando/börvärde Rad 2 visar aktuellt gällande manöverkommando (ÖPPNA, STOP, CLOSE) resp. lägesbörvärde E1 eller E7 (på ställdon med lägesregulator/processregulator) i % av manövervägen. LOCAL MODE S0 OPEN E2 100 % RUNNING OPEN Visa ventilställning Rad 3 visar ventilens ställning i % av ventilslaget. Gäller endast om en lägesgivare finns inbyggd i ställdonet. LOCAL MODE S0 OPEN E2 100% RUNNING OPEN Ändläges-/gångindikering 0 % = ställdon i ändläge CLOSED 100 % = ställdon i ändläge OPEN Rad 4 visar aktuellt tillstånd för ställdonet. LOCAL MODE S0 OPEN E2 100% RUNNING OPEN Beskrivning av indikeringar i rad 4:: RUNNING OPEN Ställdonet går mot OPEN (visas även under driftpauser). RUNNING CLOSE Ställdonet går mot CLOSE (visas även under driftpauser). SETPOINT REACHED Ändläge OPEN uppnått. CLOSED POSITION Ändläge CLOSED uppnått. SETPOINT REACHED Ställdon i börposition (endast vid reglerställdon). Beskrivning av felmeddelanden: Se sida

32 med manövermodul AUMATIC AC 01.1 Driftinstruktion 7.2. Lysdioder/LEDs Lysdioderna (LED) indikerar olika drifttillstånd som ljussignaler. Tilldelningen av signalerna kan väljas fritt. Bild 19 visar lysdioderna på lokal manöverplats: Bild 19 Utförande (standard): Lysdiod (LED) skrift med tecken Utförande (tillval): Lysdiod (LED) skrift med siffror Tabell 4 beskriver standardsignalerna Tabell 4 LED 1 (vänster) (symbol ) lyser blinkar Ställdon i ändläge STÄNGD Gångindikering: Ställdonet körs i riktning stänga LED 2 (T) lyser Vridmomentfel STÄNGD LED 3 (Th) lyser Motorskydd utlöst LED 4 (T) lyser Vridmomentfel ÖPPEN LED 5 (höger) (symbol ) lyser blinkar Ställdon i ändläge ÖPPEN Gångindikering: Ställdonet körs i riktning öppna Information 7.3. Mekanisk lägesvisare/gångindikering (tillval) Mekaniska lägesvisaren. indikerar kontinuerligt ventilens läge (Indikeringsskivan roterar under slaget från OPEN till CLOSE eller omvänt ca 180 till 230.). indikerar om ställdonet är igång (gångindikering) indikerar om ändläget har uppnåtts (via indexet) Bild 20 auma Lock 4 Symbol för läget OPEN 2 Indikeringsskiva 5 Symbol för läget CLOSE 3 Visningsmarkering 32

33 Driftinstruktion med manövermodul AUMATIC AC Meddelanden 8.1. Svarsmeddelanden via relä (binär) Via signalreläet kan drifttillstånd för ställdon resp. manövermodul meddelas som binära signaler. Tilldelningen av signalerna kan väljas fritt. Exempel: Reläkontakt OPEN = inget termofel Reläkontakt CLOSE = termofel på ställdonet Felmeddelanden kan avges via parameter STÖRNINGSRELÄ, ytterligare meddelanden via parameter RELÄ 1 till 5. Standardvärde störningsrelä: (Beteckning på kopplingsschemat: NC störning/no beredd) FAULT GROUP 3 = felmeddelande (innehåller: vridmomentfel, termofel, fasfel och interna fel) Standardvärden signalrelä 1 till 5: (Beteckning på kopplingsschemat: DOUT1 till DOUT5) OUTPUT CONTACT 1 = CLOSED POSITION OUTPUT CONTACT 2 = OPEN POSITION OUTPUT CONTACT 3 = REMOTE SW. POSITION OUTPUT CONTACT 4 = TORQUE FAULT (CLOSE) OUTPUT CONTACT 5 = TORQUE FAULT (OPEN) Ytterligare information om detta tema, se Handbok (drift och inställning) AUMATIC AC 01.1/ACExC 01.1" Svarsmeddelanden (analog) - (tillval) Ventilställning Om ställdonet är utrustat med en lägesgivare (potentiometer eller RWG) står en analog lägessvarssignal till förfogande. Signal: E2 = 0/4 20 ma (galvaniskt frånskiljd) Beteckning på kopplingsschemat: ANOUT1 (läge) eller ANOUT2 (läge) Ytterligare information om detta tema, se Handbok (drift och inställning) AUMATIC AC 01.1/ACExC 01.1". 33

34 med manövermodul AUMATIC AC 01.1 Driftinstruktion 9. Driftsättning En elektrisk inkoppling (motordrift) får inte utföras förrän alla inställningar för driftsättningen i detta kapitel har genomförts. 1. Ställ väljare i läge 0 (OFF). 0 I I Information Väljaren är ingen strömbrytare. I läget 0 (OFF) förhindras manövermodul av ställdonet. Spänningsförsörjningen för manövermodulen är tillkopplad. 2. Matningsspänning inkopplas. 3. Utför inställningarna i detta kapitel. Utförande för låga temperaturer Föruppvärmingstid Vid utföranden för låga temperaturer måste du beakta att manövermodulen behöver en föruppvärmningstid. Denna föruppvärmningstid gäller för de fall då ställdon och manövermodul är utan spänning och har svalnat till omgivningstemperatur. Under dessa förhållanden måste följande uppvärmningstider avväntas innan driftsättningen kan inledas: vid 40 C=30min. vid 50 C=60min. vid 60 C=100min. Bild 21: Ritning föruppvärmningstid. Bild 21 t [min.] [ C] 34

35 Driftinstruktion med manövermodul AUMATIC AC Kontrollera/ändra brytfunktion för ändlägen HÄNVISNING Vägberoende frånkoppling Vridmomentberoende frånkoppling Skador på ventilen pga. felaktig inställning! Brytfunktionen måste överensstämma med ventilens momentbehov. Förändring av inställt moment får endast ske efter samråd med ventilens tillverkare. Vägbrytningen ska ställas in så att ställdonet stoppas vid önskade brytpunkter. Momentbrytarna fungerar som överlastskydd för ventilen. Momentbrytningen ska ställas in till önskat frånkopplingsmoment. Då inställt vridmoment uppnåtts på utgående axel stoppas ställdonet. Vägbrytningen ska ställas in så att den bryter strax innan momentbrytaren löser ut. Om detta inte är fallet visas ett av följande felmeddelanden på displayen: TSO (DOEL) FAULTS eller TSC FAULTS (meny S1). Via menyn till parameter: MAIN MENU (M0) SETTINGS (M1) SEATING MODE (M11) VIEW (M110) EDIT (M111) OPEN POSITION (M11_0) CLOSED POSITION (M11_1) Standardvärde: LIMIT Steg för steg: 1. Ställ väljare i läge 0 (OFF). 0 I I 2. Tryck C och håll ca 3 sekunder intryckt. Indikering visar: MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M0 3. Tryck. Indikering visar: MAIN MENU LANGUAGE/CONTRAST SETTINGS OPERATIONAL DATA M1 4. Tryck. Indikering visar: SETTINGS SEATING MODE TORQUE LOCAL CONTROLS M11 35

36 med manövermodul AUMATIC AC 01.1 Driftinstruktion 5. Tryck. Indikering visar: SEATING MODE VIEW EDIT M Kontrollera inställning (indikering): fortsätt med punkt 7. Ändra inställning: fortsätt med punkt 10. Kontrollera inställning (indikering) 7. Tryck. Indikering visar: VIEW M1100 OPEN POSITION CLOSED POSITION VIEW M1101 OPEN POSITION CLOSED POSITION Med kan du växla mellan OPEN (bild vänster) och CLOSE (bild höger). 8. Tryck. Indikering visar: VIEW OPEN POSITION LIMIT C:ESC VIEW CLOSED POSITION LIMIT C:ESC Med kan du också här växla mellan OPEN (bild vänster) och CLOSE (bild höger). 9. Tillbaka till meny INDIKERING/ÄNDRA: Tryck C 2x. Ändra inställning Indikering visar: SEATING MODE VIEW EDIT M Tryck. Indikering visar: SEATING MODE VIEW EDIT M Tryck. Indikering visar: ENTER PASSWORD 0*** :EDIT :OK C:ESC 36

37 Driftinstruktion med manövermodul AUMATIC AC Ange lösenord: tryck 4x = 0000 (lösenord från fabrik). Indikering visar: EDIT M1110 OPEN POSITION CLOSED POSITION EDIT M1111 OPEN POSITION CLOSED POSITION Med kan du växla mellan OPEN (bild vänster) och CLOSE (bild höger). 13. Tryck. Indikering visar inställt värde: EDIT M1110 OPEN POSITION LIMIT :EDIT C:ESC EDIT M1111 CLOSED POSITION LIMIT :EDIT C:ESC Med kan du också här växla mellan OPEN (bild vänster) och CLOSE (bild höger). 14. Tryck igen för att växla till redigeringsläge. Indikering visar: EDIT M1110 OPEN POSITION LIMIT :EDIT :OK C:ESC EDIT M1111 CLOSED POSITION LIMIT :EDIT :OK C:ESC 15. Ställa in nytt värde: tryck. 16. Spara värdet: tryck, eller avbryt proceduren utan att spara värdet: tryck C. Indikering visar: EDIT OPEN POSITION LIMIT :EDIT C:ESC M1110 EDIT M1111 CLOSED POSITION LIMIT :EDIT C:ESC 17. Tillbaka till statusindikering: tryck flera gånger på C tills indikeringen visar S0. 37

38 med manövermodul AUMATIC AC 01.1 Driftinstruktion 9.2. Öppna styrenhetsutrymmet För följande inställningar måste styrenhetsutrymmet öppnas. 1. Lossa skruvarna (2) och ta av locket (1) till styrenhetsutrymmet. 2. Om en indikeringsskiva (3) finns: Dra av indikeringsskivan (3) med en gaffelnyckel (som hävarm). 38

39 Driftinstruktion med manövermodul AUMATIC AC Inställning av momentbrytare HÄNVISNING Skador på ventilen pga. för hög vridmomentinställning! Vridmoment måste överensstämma med ventilens momentbehov. Förändring av inställt moment får endast ske efter samråd med ventilens tillverkare. Bild 22 1 Mäthuvud svart för 2 Mäthuvud vit för Vridmoment i riktning STÄNG Vridmoment i riktning ÖPPNA 3 Låsskruvar 4 Skalskivor 1. Lossa båda säkringsskruvar (3) på indikeringsskivan (bild 22). 2. Skalskivan (4) ställs in till erforderligt vridmoment (1 da Nm = 10 Nm). Exempel: Bilden 22 visar följande inställning:3,5 da Nm = 35 Nm för riktning STÄNG 4,5daNm=45NmförriktningÖPPNA 3. Dra åt låsskruvarna (3) igen. Momentbrytningen är inställd. Information Momentbrytaren fungerar som överlastskydd för hela ventilslaget, även då ventilen stoppas med gränslägesbrytare i ändlägen.. Momentbrytarna kan utlösas även i manuell drift. 39

40 med manövermodul AUMATIC AC 01.1 Driftinstruktion 9.4. Inställning av vägbrytning Bild 23 svart fält vitt fält 1 Inställningsspindel för ändläge Inställningsspindel för ändläge ÖP- 4 STÄNGD PEN 2 Visare för ändläge STÄNGD 5 Visare för ändläge ÖPPEN 3 Punkt ändläge STÄNGD inställd 6 Punkt ändläge ÖPPEN inställd Inställning av vägbrytare STÄNGD (svart fält) 1. Koppla in manuell drift. 2. Vrid ratten medurs tills ventilen är stängd. 3. Vrid ratten ca ½ varv tillbaka (eftergång). 4. Vrid på inställningsspindeln (1) (bild 23) i pilens riktning samtidigt som du trycker in den med en skruvmejsel, iaktta samtidigt visare (2): När du känner och hör knäppningar hoppar visaren (2) När visaren (2) står 90 för punkt (3): vrid då bara långsamt vidare. 6. Hoppar visaren (2) till punkt (3): vrid då inte längre och släpp loss inställningsspindeln. Ändläge STÄNGD inställt. 7. Om du vridit för långt ( knäppningar hörs efter att visaren hoppat): Vrid inställningsspindeln vidare i samma riktning och upprepa inställningen Inställning av ändläge ÖPPEN (vitt fält) 1. Koppla in manuell drift. 2. Vrid ratten moturs tills ventilen är öppen. 3. Vrid ratten ca ½ varv tillbaka (eftergång). 4. Vrid på inställningsspindeln (4) (bild 23) i pilens riktning samtidigt som du trycker in den med en skruvmejsel, iaktta samtidigt visare (5): När du känner och hör knäppningar hoppar visaren (5) När visaren (5) står 90 för punkt (6): vrid då bara långsamt vidare. 6. Hoppar visaren (5) till punkt (6): vrid då inte längre och släpp loss inställningsspindeln. Ändläge ÖPPEN är inställt. 7. Om du vridit för långt ( knäppningar hörs efter att visaren hoppat): Vrid inställningsspindeln vidare i samma riktning och upprepa inställningen. 40

41 Driftinstruktion med manövermodul AUMATIC AC Inställning av mellanlägesbrytare (tillval) Ställdon med DUO-vägbrytning har två mellanlägesbrytare. Ett mellanläge per riktning kan ställas in. Bild 24 svart fält vitt fält Inställningsspindel gångriktning Inställningsspindel gångriktning 1 4 STÄNG ÖPPNA 2 Visare riktning STÄNG 5 Visare riktning ÖPPNA Punkt mellanläge STÄNGD Punkt mellanläge ÖPPEN 3 6 är inställt är inställt Inställning av körriktning STÄNG (svart fält) 1. Ventilen körs i riktning STÄNG till önskat mellanläge. Om ventilen vrids för långt, vrid då tillbaka ventilen och kör på nytt i riktning STÄNG (kör alltid i samma riktning till mellanläget som efteråt med el-drift). 2. Vrid på inställningsspindeln (1) (bild 24) i pilens riktning samtidigt som du trycker in den med en skruvmejsel (5 mm), iaktta samtidigt visare (2): När du känner och hör knäppningar hoppar visaren (2) När visaren (2) står 90 för punkt (3): vrid då bara långsamt vidare. 4. Hoppar visaren (2) till punkt (3): vrid då inte längre och släpp loss inställningsspindeln. Mellanläget i riktning STÄNG är inställt. 5. Om du vridit för långt ( knäppningar hörs efter att visaren hoppat): Vrid inställningsspindeln vidare i samma riktning och upprepa inställningen Inställning av gångriktning ÖPPNA (vitt fält) 1. Kör ventilen i riktning ÖPPNA och fram till önskat mellanläge. Om ventilen vrids för långt, vrid då tillbaka ventilen och kör på nytt i riktning ÖPPNA (kör alltid i samma riktning till mellanläget som efteråt med el-drift). 2. Vrid på inställningsspindeln (4) (bild 24) i pilens riktning samtidigt som du trycker in den med en skruvmejsel (5 mm), iaktta samtidigt visare (5). När du känner och hör knäppningar hoppar visaren (5) När visaren (5) står 90 för punkt (6): vrid då bara långsamt vidare. 4. Hoppar visaren (5) till punkt (6): vrid då inte längre och släpp loss inställningsspindeln. Mellanläget i riktning ÖPPNA är inställt. 5. Om du vridit för långt ( knäppningar hörs efter att visaren hoppat): Vrid inställningsspindeln vidare i samma riktning och upprepa inställningen. 41
