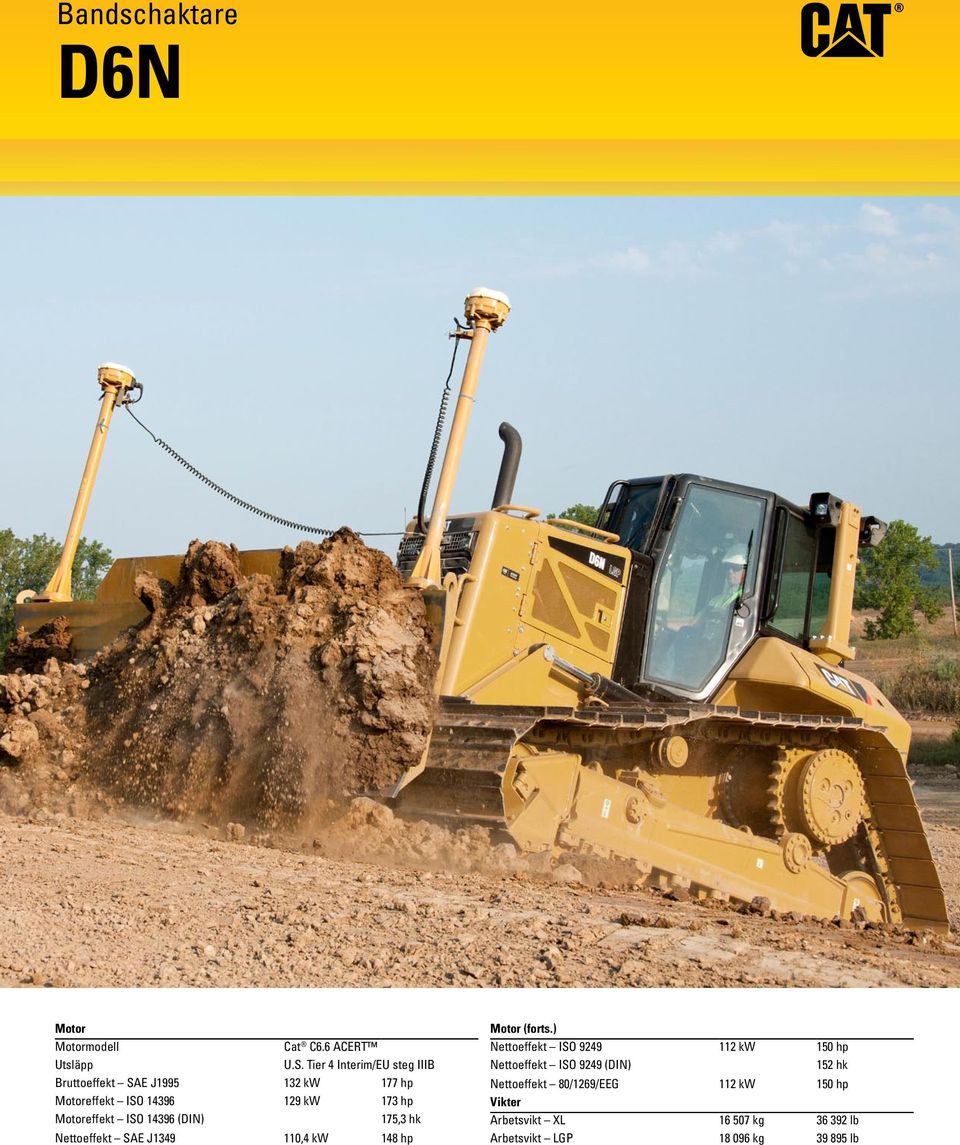

1 Bandschaktare D6N Motor Motormodell Cat C6.6 ACERT Utsläpp U.S. Tier 4 Interim/EU steg IIIB Bruttoeffekt SAE J kw 177 hp Motoreffekt ISO kw 173 hp Motoreffekt ISO (DIN) 175,3 hk Nettoeffekt SAE J ,4 kw 148 hp Motor (forts.) Nettoeffekt ISO kw 150 hp Nettoeffekt ISO 9249 (DIN) 152 hk Nettoeffekt 80/1269/EEG 112 kw 150 hp Vikter Arbetsvikt XL kg lb Arbetsvikt LGP kg lb

2 Funktioner hos D6N Kraftfull produktivitet De standardmonterade elektrohydrauliska reglagen ger förbättrad precision och respons. Särskilda hydraulik- och maskinstyrsystem bidrar till bättre produktivitet. Funktioner som Eco-lägen och automatisk motorvarvtalsstyrning bidrar till att minska bränsleförbrukningen. Förarplats Den enkla manövreringen och hyttens komfort och utformning bidrar till att föraren kan vara fokuserad och mer produktiv. Motor- och utsläppsteknik Motorn och efterbehandlingslösningarna från Cat uppfyller utsläppskraven enligt EPA/ARB U.S. EPA Tier 4 Interim, EU steg IIIB och MLIT (steg 4). Integrerade tekniska lösningar Att den är förberedd för höjdkontroll innebär att Cat AccuGrade -systemet enkelt kan installeras för att förbättra prestandan. Med Cat Product Link maximeras utnyttjandet med full kontroll över kostnaderna. Servicevänlighet och kundsupport Det servicevänliga utförandet samt Cat-återförsäljarens expertis och maskinens möjlighet till renovering bidrar till att minska totalkostnaden för ägande och drift. Innehåll Förarplats...3 Motor...3 Utsläppsteknik...4 Drivlina...5 Redskaps- och styrreglage...6 Integrerade tekniska lösningar...7 Kylsystem...8 Underrede...9 Arbetsredskap...10 Bakre redskap...11 Hållbarhet...12 Värdepaket...13 Servicevänlighet och kundsupport...14 Specifikationer för bandschaktare D6N...15 Standardutrustning...19 Tillvalsutrustning...20 Kommentarer D6N har vunnit ryktbarhet för sin tillförlitlighet att alltid kunna prestera. Den flyttar material med den tillförlitlighet, slitstyrka och komfort du kan förvänta dig med maskiner från Cat. Den är konstruerad för de mest krävande arbetsplatserna från produktionsschaktnings- till finschaktningstillämpningar. Nya D6N är inte bara en kombination av beprövad tillförlitlighet och tekniker för att minska utsläppen. Den förbättrar bränsleeffektiviteten och produktiviteten ytterligare, då den utrustas med den senaste tekniken för vilken den är en suverän plattform. Dagens D6N är det bästa valet för kunder som har behov av en mångsidig, lättransporterad maskin som får jobbet gjort och som uppfyller verksamhetsmålen till en lägre kostnad.

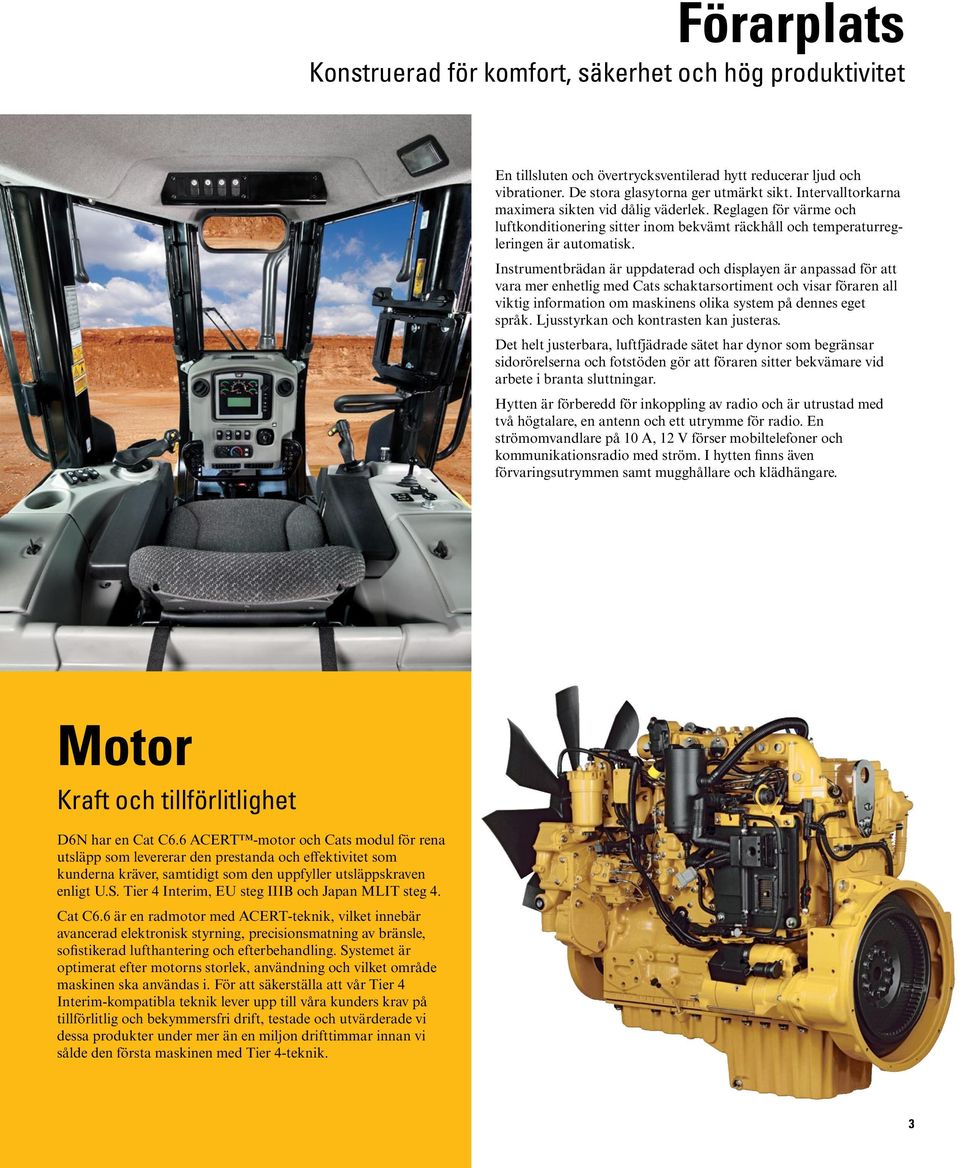

3 Förarplats Konstruerad för komfort, säkerhet och hög produktivitet En tillsluten och övertrycksventilerad hytt reducerar ljud och vibrationer. De stora glasytorna ger utmärkt sikt. Intervalltorkarna maximera sikten vid dålig väderlek. Reglagen för värme och luftkonditionering sitter inom bekvämt räckhåll och temperaturregleringen är automatisk. Instrumentbrädan är uppdaterad och displayen är anpassad för att vara mer enhetlig med Cats schaktarsortiment och visar föraren all viktig information om maskinens olika system på dennes eget språk. Ljusstyrkan och kontrasten kan justeras. Det helt justerbara, luftfjädrade sätet har dynor som begränsar sidorörelserna och fotstöden gör att föraren sitter bekvämare vid arbete i branta sluttningar. Hytten är förberedd för inkoppling av radio och är utrustad med två högtalare, en antenn och ett utrymme för radio. En strömomvandlare på 10 A, 12 V förser mobiltelefoner och kommunikationsradio med ström. I hytten finns även förvaringsutrymmen samt mugghållare och klädhängare. Motor Kraft och tillförlitlighet D6N har en Cat C6.6 ACERT -motor och Cats modul för rena utsläpp som levererar den prestanda och effektivitet som kunderna kräver, samtidigt som den uppfyller utsläppskraven enligt U.S. Tier 4 Interim, EU steg IIIB och Japan MLIT steg 4. Cat C6.6 är en radmotor med ACERT-teknik, vilket innebär avancerad elektronisk styrning, precisionsmatning av bränsle, sofistikerad lufthantering och efterbehandling. Systemet är optimerat efter motorns storlek, användning och vilket område maskinen ska användas i. För att säkerställa att vår Tier 4 Interim-kompatibla teknik lever upp till våra kunders krav på tillförlitlig och bekymmersfri drift, testade och utvärderade vi dessa produkter under mer än en miljon drifttimmar innan vi sålde den första maskinen med Tier 4-teknik. 3

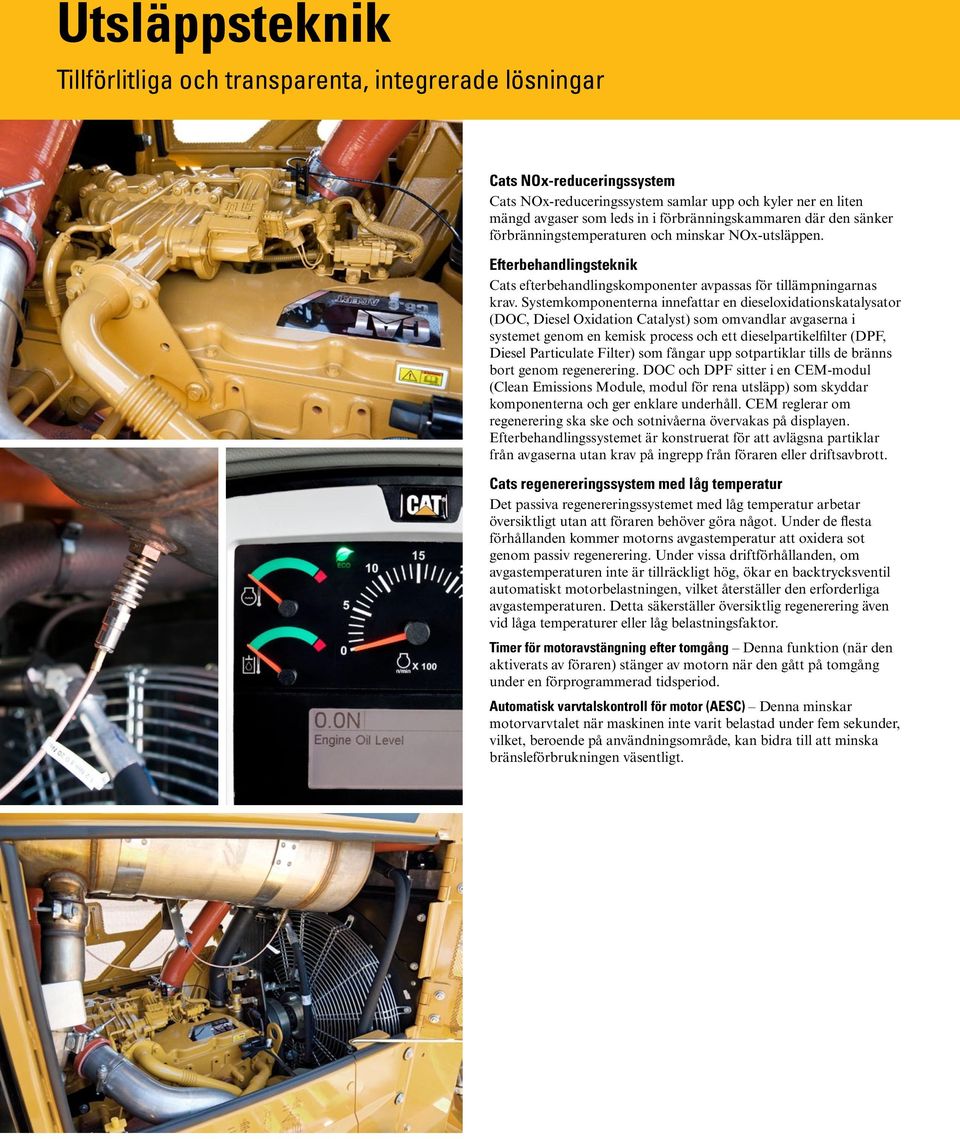

4 Utsläppsteknik Tillförlitliga och transparenta, integrerade lösningar Cats NOx-reduceringssystem Cats NOx-reduceringssystem samlar upp och kyler ner en liten mängd avgaser som leds in i förbränningskammaren där den sänker förbränningstemperaturen och minskar NOx-utsläppen. Efterbehandlingsteknik Cats efterbehandlingskomponenter avpassas för tillämpningarnas krav. Systemkomponenterna innefattar en dieseloxidationskatalysator (DOC, Diesel Oxidation Catalyst) som omvandlar avgaserna i systemet genom en kemisk process och ett dieselpartikelfilter (DPF, Diesel Particulate Filter) som fångar upp sotpartiklar tills de bränns bort genom regenerering. DOC och DPF sitter i en CEM-modul (Clean Emissions Module, modul för rena utsläpp) som skyddar komponenterna och ger enklare underhåll. CEM reglerar om regenerering ska ske och sotnivåerna övervakas på displayen. Efterbehandlingssystemet är konstruerat för att avlägsna partiklar från avgaserna utan krav på ingrepp från föraren eller driftsavbrott. Cats regenereringssystem med låg temperatur Det passiva regenereringssystemet med låg temperatur arbetar översiktligt utan att föraren behöver göra något. Under de flesta förhållanden kommer motorns avgastemperatur att oxidera sot genom passiv regenerering. Under vissa driftförhållanden, om avgastemperaturen inte är tillräckligt hög, ökar en backtrycksventil automatiskt motorbelastningen, vilket återställer den erforderliga avgastemperaturen. Detta säkerställer översiktlig regenerering även vid låga temperaturer eller låg belastningsfaktor. Timer för motoravstängning efter tomgång Denna funktion (när den aktiverats av föraren) stänger av motorn när den gått på tomgång under en förprogrammerad tidsperiod. Automatisk varvtalskontroll för motor (AESC) Denna minskar motorvarvtalet när maskinen inte varit belastad under fem sekunder, vilket, beroende på användningsområde, kan bidra till att minska bränsleförbrukningen väsentligt. 4

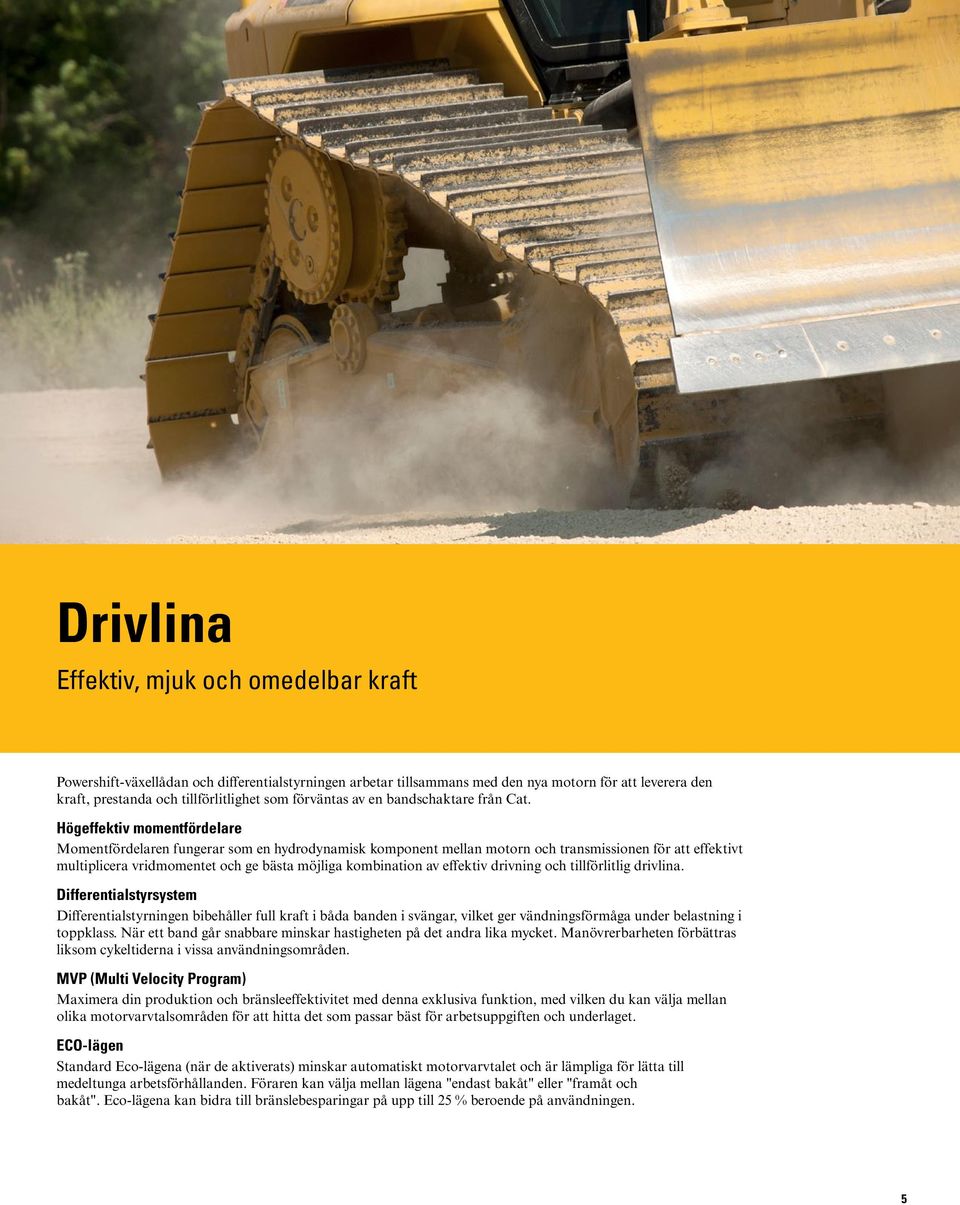

5 Drivlina Effektiv, mjuk och omedelbar kraft Powershift-växellådan och differentialstyrningen arbetar tillsammans med den nya motorn för att leverera den kraft, prestanda och tillförlitlighet som förväntas av en bandschaktare från Cat. Högeffektiv momentfördelare Momentfördelaren fungerar som en hydrodynamisk komponent mellan motorn och transmissionen för att effektivt multiplicera vridmomentet och ge bästa möjliga kombination av effektiv drivning och tillförlitlig drivlina. Differentialstyrsystem Differentialstyrningen bibehåller full kraft i båda banden i svängar, vilket ger vändningsförmåga under belastning i toppklass. När ett band går snabbare minskar hastigheten på det andra lika mycket. Manövrerbarheten förbättras liksom cykeltiderna i vissa användningsområden. MVP (Multi Velocity Program) Maximera din produktion och bränsleeffektivitet med denna exklusiva funktion, med vilken du kan välja mellan olika motorvarvtalsområden för att hitta det som passar bäst för arbetsuppgiften och underlaget. ECO-lägen Standard Eco-lägena (när de aktiverats) minskar automatiskt motorvarvtalet och är lämpliga för lätta till medeltunga arbetsförhållanden. Föraren kan välja mellan lägena "endast bakåt" eller "framåt och bakåt". Eco-lägena kan bidra till bränslebesparingar på upp till 25 % beroende på användningen. 5

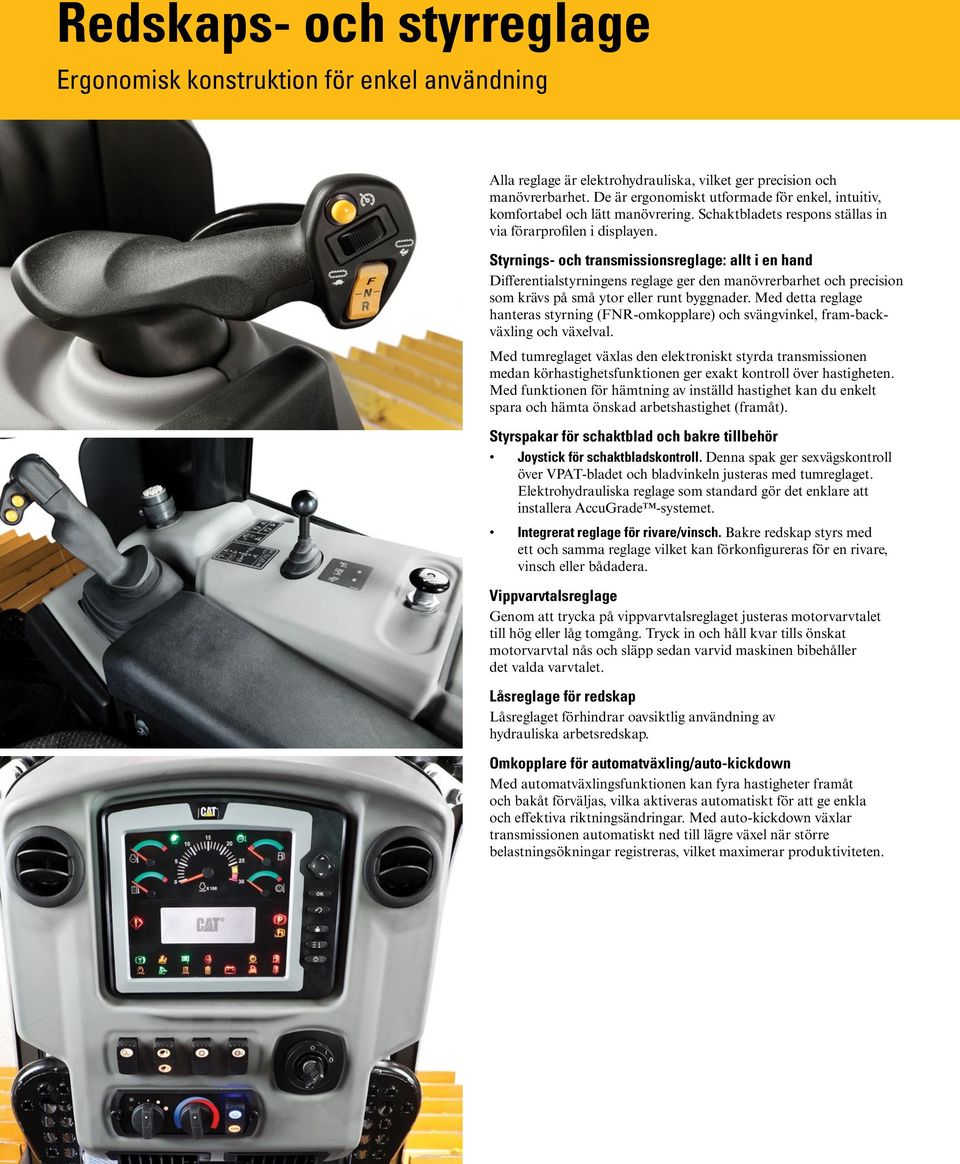

6 Redskaps- och styrreglage Ergonomisk konstruktion för enkel användning Alla reglage är elektrohydrauliska, vilket ger precision och manövrerbarhet. De är ergonomiskt utformade för enkel, intuitiv, komfortabel och lätt manövrering. Schaktbladets respons ställas in via förarprofilen i displayen. Styrnings- och transmissionsreglage: allt i en hand Differentialstyrningens reglage ger den manövrerbarhet och precision som krävs på små ytor eller runt byggnader. Med detta reglage hanteras styrning (FNR-omkopplare) och svängvinkel, fram-backväxling och växelval. Med tumreglaget växlas den elektroniskt styrda transmissionen medan körhastighetsfunktionen ger exakt kontroll över hastigheten. Med funktionen för hämtning av inställd hastighet kan du enkelt spara och hämta önskad arbetshastighet (framåt). Styrspakar för schaktblad och bakre tillbehör Joystick för schaktbladskontroll. Denna spak ger sexvägskontroll över VPAT-bladet och bladvinkeln justeras med tumreglaget. Elektrohydrauliska reglage som standard gör det enklare att installera AccuGrade -systemet. Integrerat reglage för rivare/vinsch. Bakre redskap styrs med ett och samma reglage vilket kan förkonfigureras för en rivare, vinsch eller bådadera. Vippvarvtalsreglage Genom att trycka på vippvarvtalsreglaget justeras motorvarvtalet till hög eller låg tomgång. Tryck in och håll kvar tills önskat motorvarvtal nås och släpp sedan varvid maskinen bibehåller det valda varvtalet. Låsreglage för redskap Låsreglaget förhindrar oavsiktlig användning av hydrauliska arbetsredskap. Omkopplare för automatväxling/auto-kickdown Med automatväxlingsfunktionen kan fyra hastigheter framåt och bakåt förväljas, vilka aktiveras automatiskt för att ge enkla och effektiva riktningsändringar. Med auto-kickdown växlar transmissionen automatiskt ned till lägre växel när större belastningsökningar registreras, vilket maximerar produktiviteten. 6

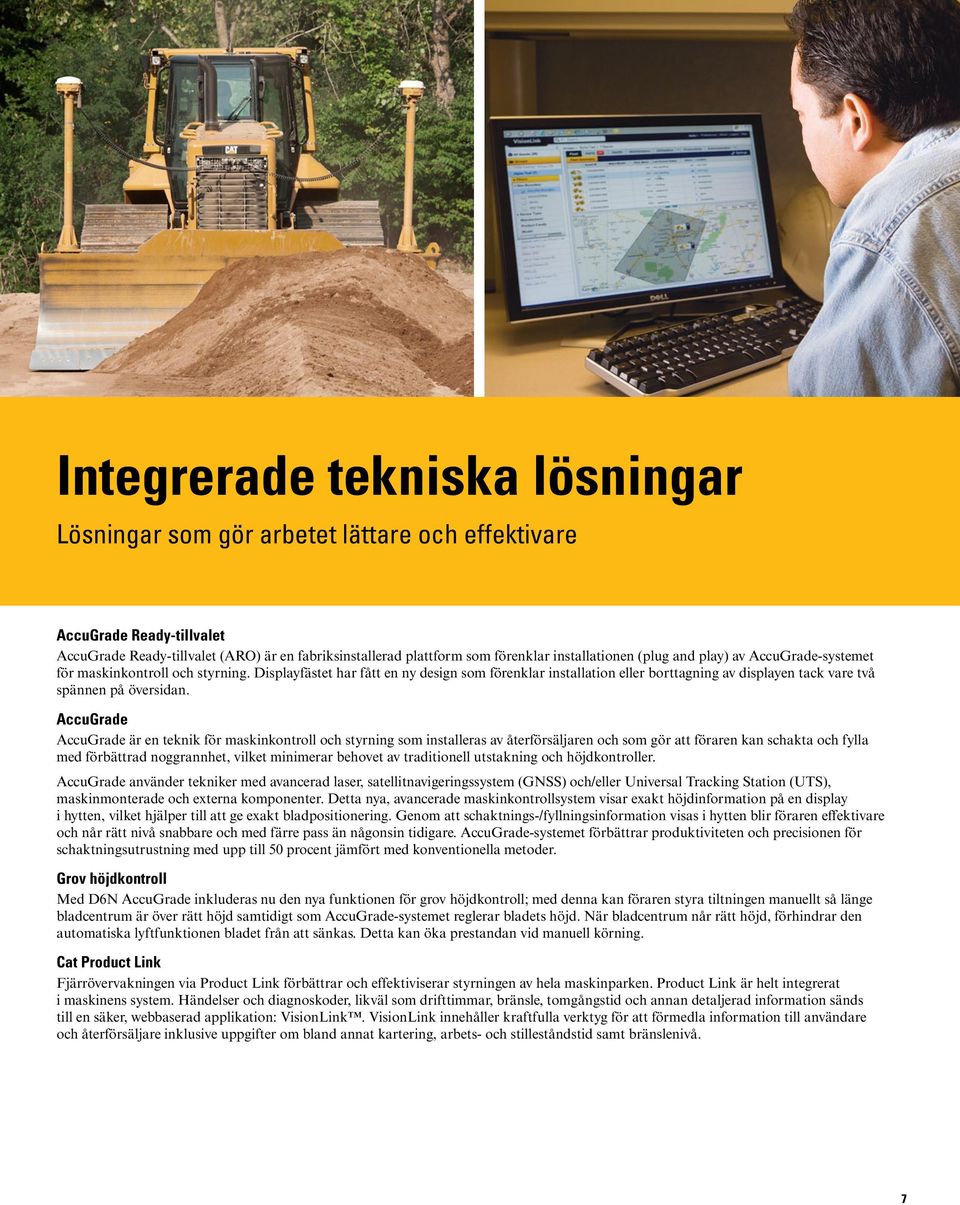

7 Integrerade tekniska lösningar Lösningar som gör arbetet lättare och effektivare AccuGrade Ready-tillvalet AccuGrade Ready-tillvalet (ARO) är en fabriksinstallerad plattform som förenklar installationen (plug and play) av AccuGrade-systemet för maskinkontroll och styrning. Displayfästet har fått en ny design som förenklar installation eller borttagning av displayen tack vare två spännen på översidan. AccuGrade AccuGrade är en teknik för maskinkontroll och styrning som installeras av återförsäljaren och som gör att föraren kan schakta och fylla med förbättrad noggrannhet, vilket minimerar behovet av traditionell utstakning och höjdkontroller. AccuGrade använder tekniker med avancerad laser, satellitnavigeringssystem (GNSS) och/eller Universal Tracking Station (UTS), maskinmonterade och externa komponenter. Detta nya, avancerade maskinkontrollsystem visar exakt höjdinformation på en display i hytten, vilket hjälper till att ge exakt bladpositionering. Genom att schaktnings-/fyllningsinformation visas i hytten blir föraren effektivare och når rätt nivå snabbare och med färre pass än någonsin tidigare. AccuGrade-systemet förbättrar produktiviteten och precisionen för schaktningsutrustning med upp till 50 procent jämfört med konventionella metoder. Grov höjdkontroll Med D6N AccuGrade inkluderas nu den nya funktionen för grov höjdkontroll; med denna kan föraren styra tiltningen manuellt så länge bladcentrum är över rätt höjd samtidigt som AccuGrade-systemet reglerar bladets höjd. När bladcentrum når rätt höjd, förhindrar den automatiska lyftfunktionen bladet från att sänkas. Detta kan öka prestandan vid manuell körning. Cat Product Link Fjärrövervakningen via Product Link förbättrar och effektiviserar styrningen av hela maskinparken. Product Link är helt integrerat i maskinens system. Händelser och diagnoskoder, likväl som drifttimmar, bränsle, tomgångstid och annan detaljerad information sänds till en säker, webbaserad applikation: VisionLink. VisionLink innehåller kraftfulla verktyg för att förmedla information till användare och återförsäljare inklusive uppgifter om bland annat kartering, arbets- och stilleståndstid samt bränslenivå. 7

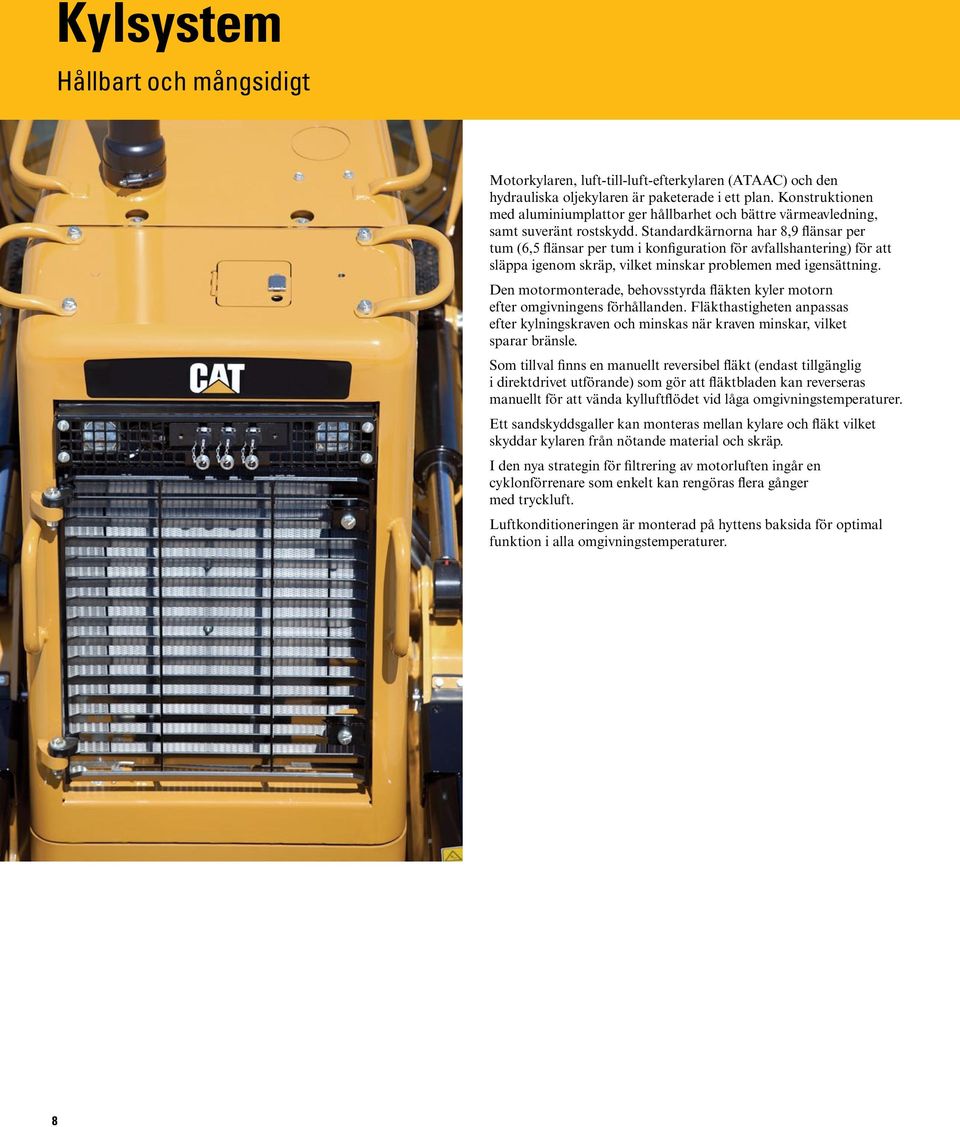

8 Kylsystem Hållbart och mångsidigt Motorkylaren, luft-till-luft-efterkylaren (ATAAC) och den hydrauliska oljekylaren är paketerade i ett plan. Konstruktionen med aluminiumplattor ger hållbarhet och bättre värmeavledning, samt suveränt rostskydd. Standardkärnorna har 8,9 flänsar per tum (6,5 flänsar per tum i konfiguration för avfallshantering) för att släppa igenom skräp, vilket minskar problemen med igensättning. Den motormonterade, behovsstyrda fläkten kyler motorn efter omgivningens förhållanden. Fläkthastigheten anpassas efter kylningskraven och minskas när kraven minskar, vilket sparar bränsle. Som tillval finns en manuellt reversibel fläkt (endast tillgänglig i direktdrivet utförande) som gör att fläktbladen kan reverseras manuellt för att vända kylluftflödet vid låga omgivningstemperaturer. Ett sandskyddsgaller kan monteras mellan kylare och fläkt vilket skyddar kylaren från nötande material och skräp. I den nya strategin för filtrering av motorluften ingår en cyklonförrenare som enkelt kan rengöras flera gånger med tryckluft. Luftkonditioneringen är monterad på hyttens baksida för optimal funktion i alla omgivningstemperaturer. 8

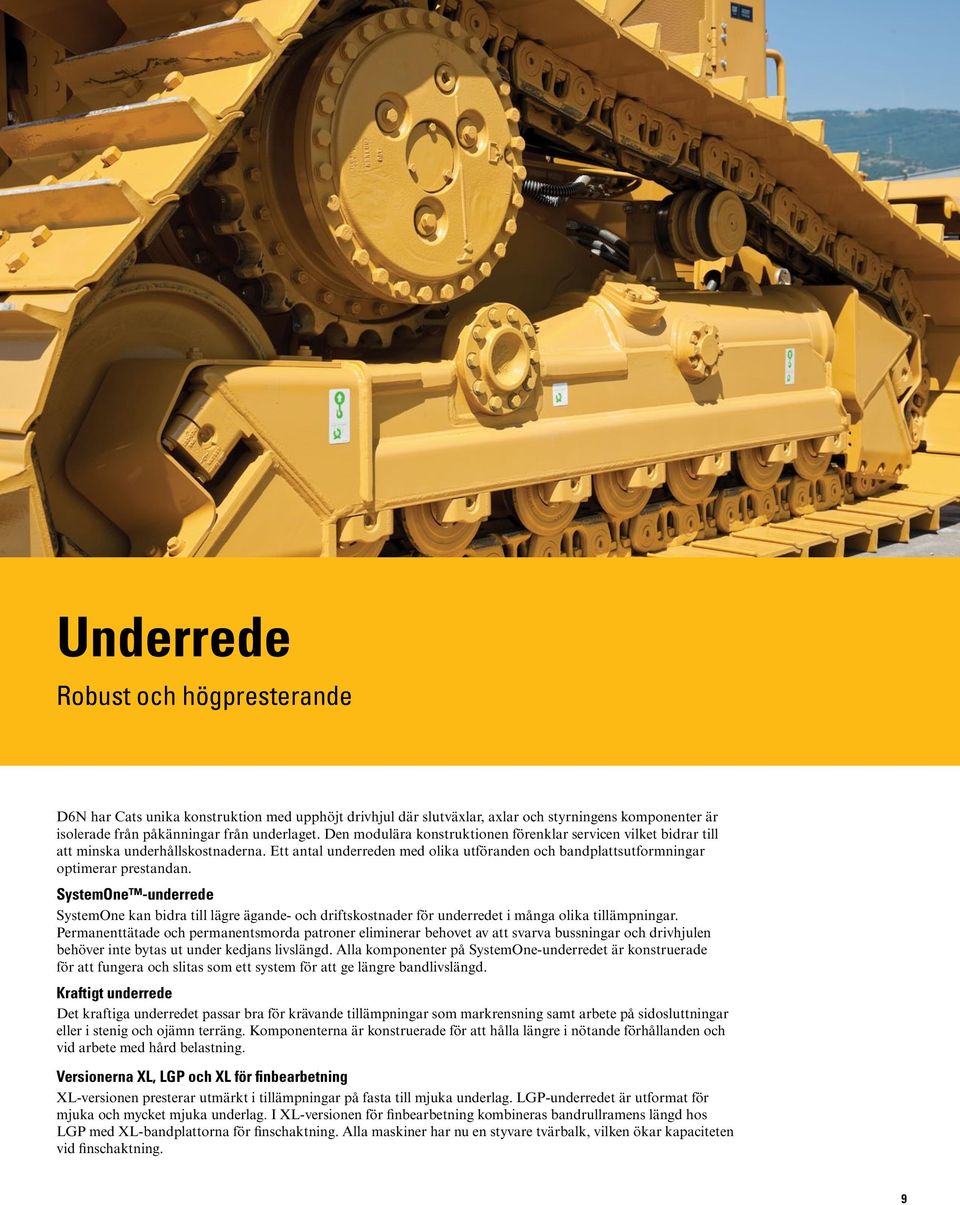

9 Underrede Robust och högpresterande D6N har Cats unika konstruktion med upphöjt drivhjul där slutväxlar, axlar och styrningens komponenter är isolerade från påkänningar från underlaget. Den modulära konstruktionen förenklar servicen vilket bidrar till att minska underhållskostnaderna. Ett antal underreden med olika utföranden och bandplattsutformningar optimerar prestandan. SystemOne -underrede SystemOne kan bidra till lägre ägande- och driftskostnader för underredet i många olika tillämpningar. Permanenttätade och permanentsmorda patroner eliminerar behovet av att svarva bussningar och drivhjulen behöver inte bytas ut under kedjans livslängd. Alla komponenter på SystemOne-underredet är konstruerade för att fungera och slitas som ett system för att ge längre bandlivslängd. Kraftigt underrede Det kraftiga underredet passar bra för krävande tillämpningar som markrensning samt arbete på sidosluttningar eller i stenig och ojämn terräng. Komponenterna är konstruerade för att hålla längre i nötande förhållanden och vid arbete med hård belastning. Versionerna XL, LGP och XL för finbearbetning XL-versionen presterar utmärkt i tillämpningar på fasta till mjuka underlag. LGP-underredet är utformat för mjuka och mycket mjuka underlag. I XL-versionen för finbearbetning kombineras bandrullramens längd hos LGP med XL-bandplattorna för finschaktning. Alla maskiner har nu en styvare tvärbalk, vilken ökar kapaciteten vid finschaktning. 9

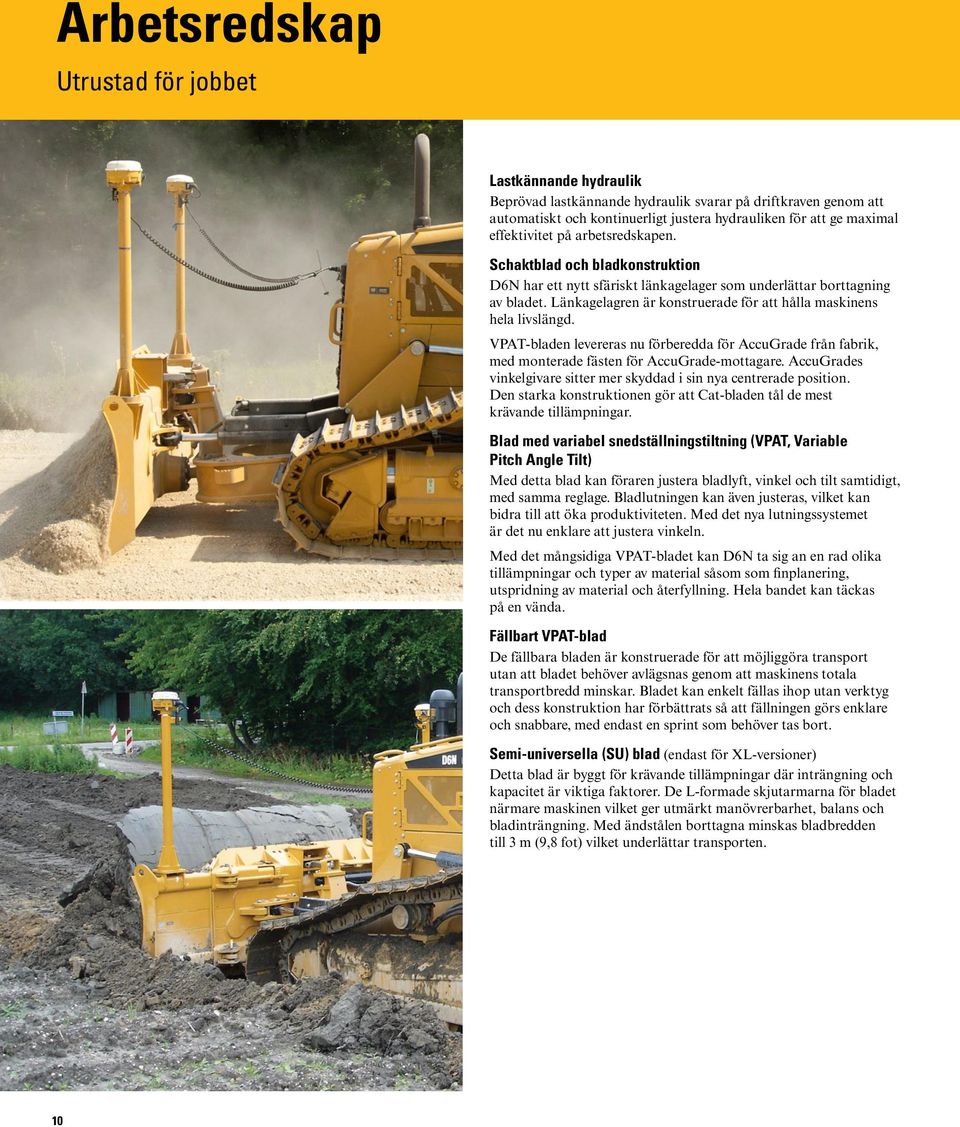

10 Arbetsredskap Utrustad för jobbet Lastkännande hydraulik Beprövad lastkännande hydraulik svarar på driftkraven genom att automatiskt och kontinuerligt justera hydrauliken för att ge maximal effektivitet på arbetsredskapen. Schaktblad och bladkonstruktion D6N har ett nytt sfäriskt länkagelager som underlättar borttagning av bladet. Länkagelagren är konstruerade för att hålla maskinens hela livslängd. VPAT-bladen levereras nu förberedda för AccuGrade från fabrik, med monterade fästen för AccuGrade-mottagare. AccuGrades vinkelgivare sitter mer skyddad i sin nya centrerade position. Den starka konstruktionen gör att Cat-bladen tål de mest krävande tillämpningar. Blad med variabel snedställningstiltning (VPAT, Variable Pitch Angle Tilt) Med detta blad kan föraren justera bladlyft, vinkel och tilt samtidigt, med samma reglage. Bladlutningen kan även justeras, vilket kan bidra till att öka produktiviteten. Med det nya lutningssystemet är det nu enklare att justera vinkeln. Med det mångsidiga VPAT-bladet kan D6N ta sig an en rad olika tillämpningar och typer av material såsom som finplanering, utspridning av material och återfyllning. Hela bandet kan täckas på en vända. Fällbart VPAT-blad De fällbara bladen är konstruerade för att möjliggöra transport utan att bladet behöver avlägsnas genom att maskinens totala transportbredd minskar. Bladet kan enkelt fällas ihop utan verktyg och dess konstruktion har förbättrats så att fällningen görs enklare och snabbare, med endast en sprint som behöver tas bort. Semi-universella (SU) blad (endast för XL-versioner) Detta blad är byggt för krävande tillämpningar där inträngning och kapacitet är viktiga faktorer. De L-formade skjutarmarna för bladet närmare maskinen vilket ger utmärkt manövrerbarhet, balans och bladinträngning. Med ändstålen borttagna minskas bladbredden till 3 m (9,8 fot) vilket underlättar transporten. 10

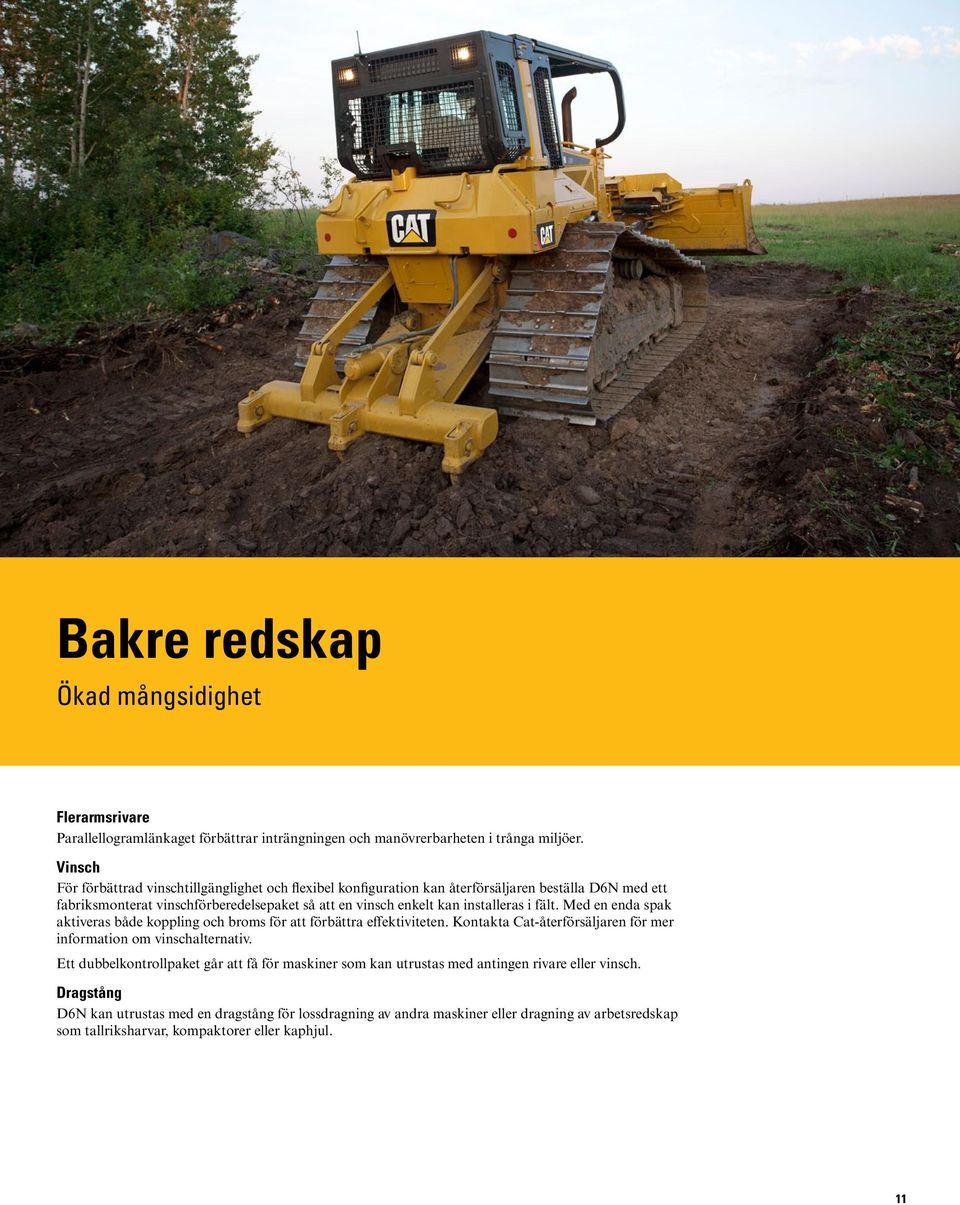

11 Bakre redskap Ökad mångsidighet Flerarmsrivare Parallellogramlänkaget förbättrar inträngningen och manövrerbarheten i trånga miljöer. Vinsch För förbättrad vinschtillgänglighet och flexibel konfiguration kan återförsäljaren beställa D6N med ett fabriksmonterat vinschförberedelsepaket så att en vinsch enkelt kan installeras i fält. Med en enda spak aktiveras både koppling och broms för att förbättra effektiviteten. Kontakta Cat-återförsäljaren för mer information om vinschalternativ. Ett dubbelkontrollpaket går att få för maskiner som kan utrustas med antingen rivare eller vinsch. Dragstång D6N kan utrustas med en dragstång för lossdragning av andra maskiner eller dragning av arbetsredskap som tallriksharvar, kompaktorer eller kaphjul. 11

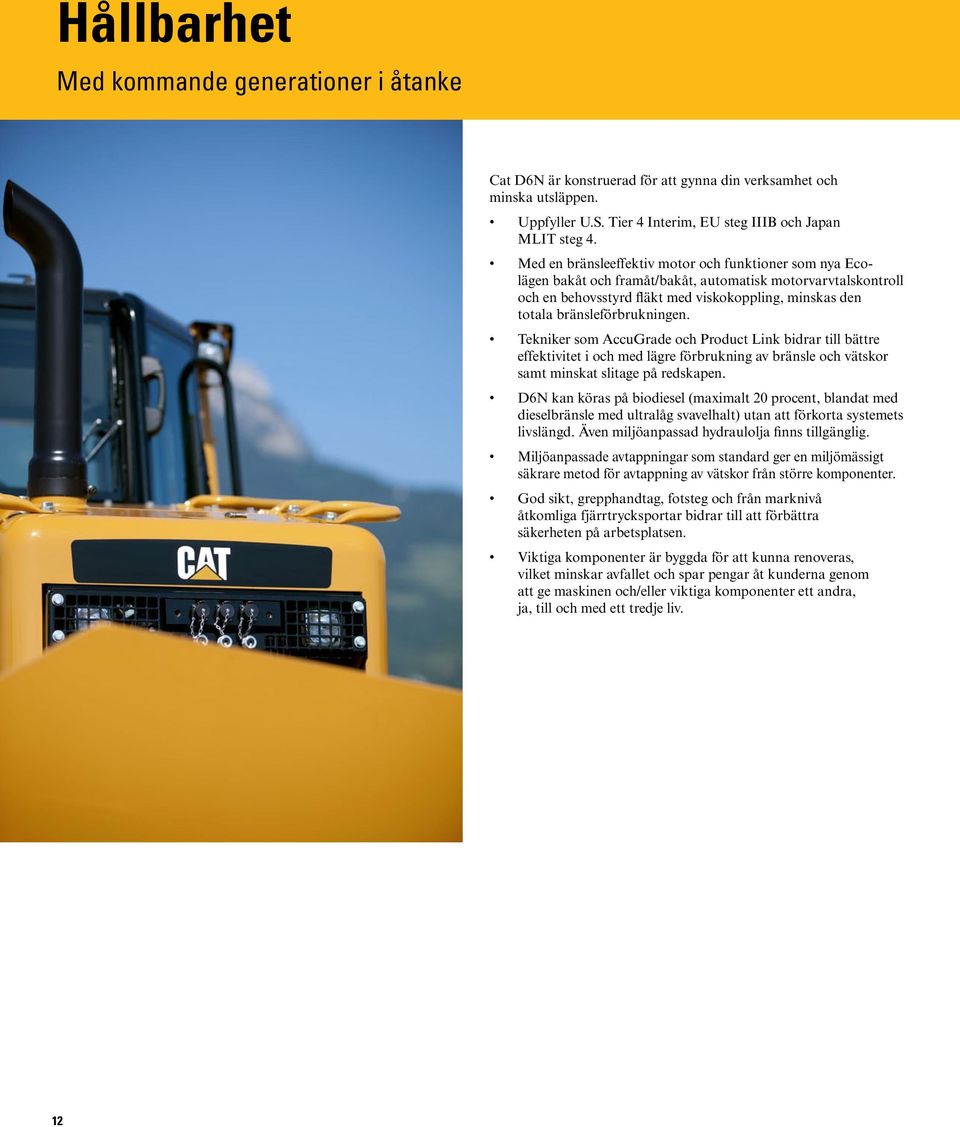

12 Hållbarhet Med kommande generationer i åtanke Cat D6N är konstruerad för att gynna din verksamhet och minska utsläppen. Uppfyller U.S. Tier 4 Interim, EU steg IIIB och Japan MLIT steg 4. Med en bränsleeffektiv motor och funktioner som nya Ecolägen bakåt och framåt/bakåt, automatisk motorvarvtalskontroll och en behovsstyrd fläkt med viskokoppling, minskas den totala bränsleförbrukningen. Tekniker som AccuGrade och Product Link bidrar till bättre effektivitet i och med lägre förbrukning av bränsle och vätskor samt minskat slitage på redskapen. D6N kan köras på biodiesel (maximalt 20 procent, blandat med dieselbränsle med ultralåg svavelhalt) utan att förkorta systemets livslängd. Även miljöanpassad hydraulolja finns tillgänglig. Miljöanpassade avtappningar som standard ger en miljömässigt säkrare metod för avtappning av vätskor från större komponenter. God sikt, grepphandtag, fotsteg och från marknivå åtkomliga fjärrtrycksportar bidrar till att förbättra säkerheten på arbetsplatsen. Viktiga komponenter är byggda för att kunna renoveras, vilket minskar avfallet och spar pengar åt kunderna genom att ge maskinen och/eller viktiga komponenter ett andra, ja, till och med ett tredje liv. 12

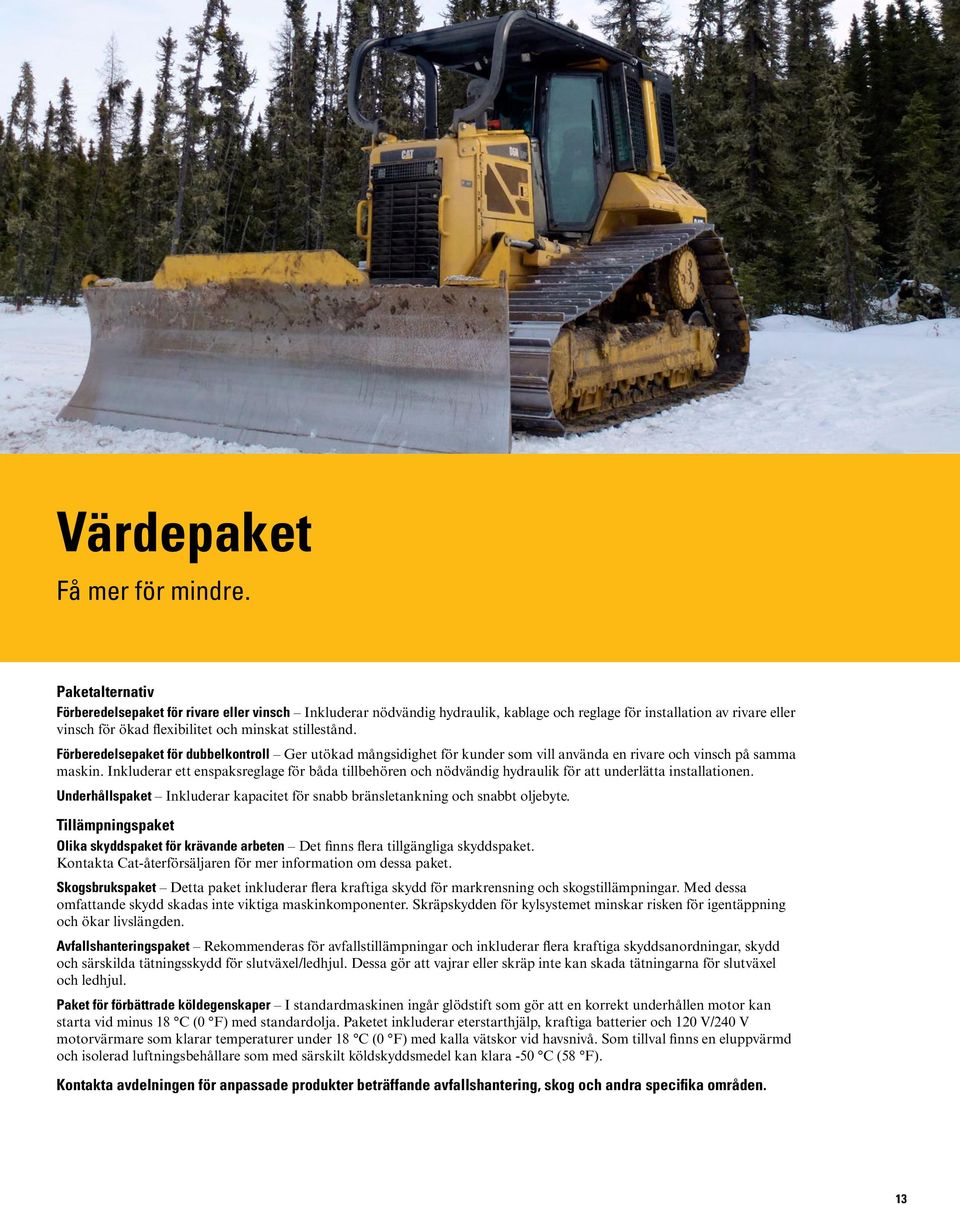

13 Värdepaket Få mer för mindre. Paketalternativ Förberedelsepaket för rivare eller vinsch Inkluderar nödvändig hydraulik, kablage och reglage för installation av rivare eller vinsch för ökad flexibilitet och minskat stillestånd. Förberedelsepaket för dubbelkontroll Ger utökad mångsidighet för kunder som vill använda en rivare och vinsch på samma maskin. Inkluderar ett enspaksreglage för båda tillbehören och nödvändig hydraulik för att underlätta installationen. Underhållspaket Inkluderar kapacitet för snabb bränsletankning och snabbt oljebyte. Tillämpningspaket Olika skyddspaket för krävande arbeten Det finns flera tillgängliga skyddspaket. Kontakta Cat-återförsäljaren för mer information om dessa paket. Skogsbrukspaket Detta paket inkluderar flera kraftiga skydd för markrensning och skogstillämpningar. Med dessa omfattande skydd skadas inte viktiga maskinkomponenter. Skräpskydden för kylsystemet minskar risken för igentäppning och ökar livslängden. Avfallshanteringspaket Rekommenderas för avfallstillämpningar och inkluderar flera kraftiga skyddsanordningar, skydd och särskilda tätningsskydd för slutväxel/ledhjul. Dessa gör att vajrar eller skräp inte kan skada tätningarna för slutväxel och ledhjul. Paket för förbättrade köldegenskaper I standardmaskinen ingår glödstift som gör att en korrekt underhållen motor kan starta vid minus 18 C (0 F) med standardolja. Paketet inkluderar eterstarthjälp, kraftiga batterier och 120 V/240 V motorvärmare som klarar temperaturer under 18 C (0 F) med kalla vätskor vid havsnivå. Som tillval finns en eluppvärmd och isolerad luftningsbehållare som med särskilt köldskyddsmedel kan klara -50 C (58 F). Kontakta avdelningen för anpassade produkter beträffande avfallshantering, skog och andra specifika områden. 13

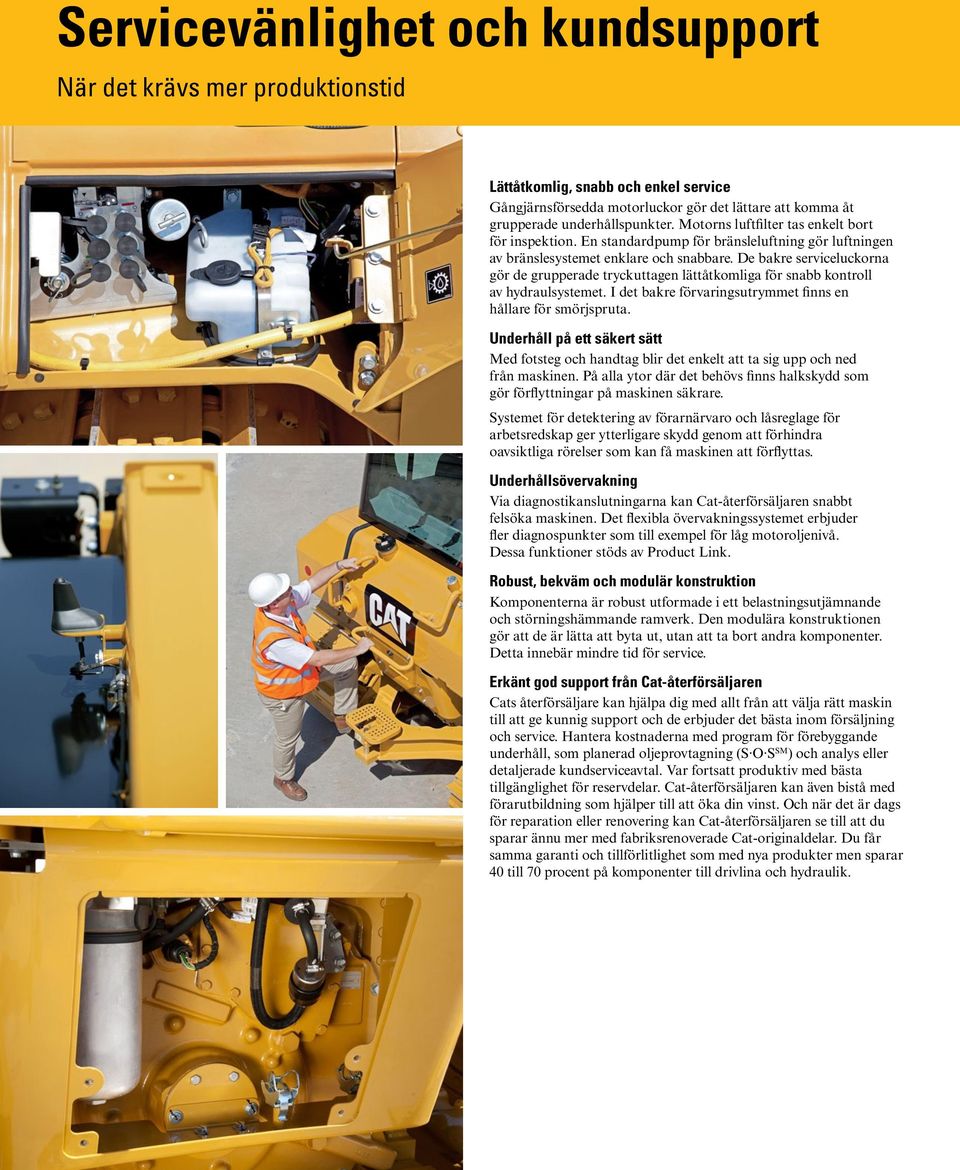

14 Servicevänlighet och kundsupport När det krävs mer produktionstid Lättåtkomlig, snabb och enkel service Gångjärnsförsedda motorluckor gör det lättare att komma åt grupperade underhållspunkter. Motorns luftfilter tas enkelt bort för inspektion. En standardpump för bränsleluftning gör luftningen av bränslesystemet enklare och snabbare. De bakre serviceluckorna gör de grupperade tryckuttagen lättåtkomliga för snabb kontroll av hydraulsystemet. I det bakre förvaringsutrymmet finns en hållare för smörjspruta. Underhåll på ett säkert sätt Med fotsteg och handtag blir det enkelt att ta sig upp och ned från maskinen. På alla ytor där det behövs finns halkskydd som gör förflyttningar på maskinen säkrare. Systemet för detektering av förarnärvaro och låsreglage för arbetsredskap ger ytterligare skydd genom att förhindra oavsiktliga rörelser som kan få maskinen att förflyttas. Underhållsövervakning Via diagnostikanslutningarna kan Cat-återförsäljaren snabbt felsöka maskinen. Det flexibla övervakningssystemet erbjuder fler diagnospunkter som till exempel för låg motoroljenivå. Dessa funktioner stöds av Product Link. Robust, bekväm och modulär konstruktion Komponenterna är robust utformade i ett belastningsutjämnande och störningshämmande ramverk. Den modulära konstruktionen gör att de är lätta att byta ut, utan att ta bort andra komponenter. Detta innebär mindre tid för service. Erkänt god support från Cat-återförsäljaren Cats återförsäljare kan hjälpa dig med allt från att välja rätt maskin till att ge kunnig support och de erbjuder det bästa inom försäljning och service. Hantera kostnaderna med program för förebyggande underhåll, som planerad oljeprovtagning (S O S SM ) och analys eller detaljerade kundserviceavtal. Var fortsatt produktiv med bästa tillgänglighet för reservdelar. Cat-återförsäljaren kan även bistå med förarutbildning som hjälper till att öka din vinst. Och när det är dags för reparation eller renovering kan Cat-återförsäljaren se till att du sparar ännu mer med fabriksrenoverade Cat-originaldelar. Du får samma garanti och tillförlitlighet som med nya produkter men sparar 40 till 70 procent på komponenter till drivlina och hydraulik. 14

15 Specifikationer för bandschaktare D6N Motor Motormodell Cat C6.6 ACERT Utsläpp U.S. Tier 4 Interim, EU steg IIIB, Japan MLIT steg 4 Bruttoeffekt SAE J kw 177 hp Motoreffekt ISO kw 173 hp Motoreffekt 175,3 hk ISO (DIN) Nettoeffekt ISO kw 150 hp Nettoeffekt ISO 9249 (DIN) 152 hk Nettoeffekt SAE J ,4 kw 148 hp Nettoeffekt 112 kw 150 hp EU 80/1269/EEG Motorvarvtal 116,8 kw 156,6 hp varv/min Nettoeffekt Cylinderdiameter 105 mm 4,13 tum Slaglängd 127 mm 4,99 tum Cylindervolym 6,6 l 402,75 tum 3 Motoreffekt vid varv/min. Angiven nettoeffekt är effekten vid svänghjulet när motorn är utrustad med luftrenare, ljuddämpare, generator, fullt belastad luftkonditioneringskompressor och kylfläkt på högsta hastighet. Ingen effektsänkning behövs upp till m (9 840 fot) höjd över havsnivån. Över m (9 840 fot) sker en automatisk effektsänkning. Växellåda 1,5 framåt 3,1 km/h 1,93 mph 2,0 framåt 4,6 km/h 2,86 mph 2,5 framåt 5,7 km/h 3,54 mph 3,0 framåt 7,5 km/h 4,66 mph 3,5 framåt 10 km/h 6,21 mph 1,5 bakåt 3,1 km/h 1,93 mph 2,0 bakåt 5,1 km/h 3,17 mph 2,5 bakåt* 6,4 km/h 4 mph 3,0 bakåt* 8,5 km/h 5,28 mph 3,5 bakåt* 11,6 km/h 7,21 mph 1,5 framåt dragkraft 320 kn lb 2,5 framåt* dragkraft 175 kn ,6 lb 3,5 framåt* dragkraft 97 kn ,5 lb * Eco-lägen avaktiverade. Med Eco-lägen aktiverade ändras hastighetsinställningarna. Rymduppgifter service Bränsletank 299 l 79 gal Kylsystem 40 l 10,56 gal Slutväxlar (vardera) 8,5 l 2,25 gal Hydraultank 29,5 l 7,79 gal Vikter Vikt* 1 276,5 kg lb Arbetsvikt XL kg lb Arbetsvikt LGP kg lb Transportvikt XL kg lb Transportvikt LGP kg lb XL VPAT-blad kg lb LGP VPAT-blad kg lb XL VPAT fällbart kg lb LGP VPAT fällbart kg lb XL SU-blad kg lb XL VPAT för kg lb avfallsdeponier LGP VPAT för kg lb avfallsdeponier Flerarmsrivare kg lb (med 3 armar) Vinsch PA55 Se värde och anmärkning, nästa sida Arbetsvikt: Inkluderar EROPS-hytt, luftkonditionering, belysning, VPAT-schaktblad, växellåda, dragstång, motorinklädnad, 3-ventilshydraulik, 100 procent bränsle och luftfjädrat säte i Cat Comfort-serien samt förare. Transportvikt: Inkluderar EROPS-hytt, luftkonditionering, belysning, VPAT-schaktblad, växellåda, dragstång, motorinklädnad, 3-ventilshydraulik, 5 procent bränsle och luftfjädrat säte i Cat Comfort-serien. * Vikt: Inkluderar pump, manöverreglage, olja, monteringsfästen och mellanlägg. Underrede Plattbredd XL 610 mm 24,01 tum Plattbredd LGP 840 mm 33,07 tum Plattor/sida XL 40 Plattor/sida LGP 46 Bandkamshöjd XL 66 mm 2,6 tum Bandkamshöjd LGP 57 mm 2,2 tum Bandspårvidd XL mm 74,4 tum Bandspårvidd LGP mm 85,03 tum Bandlängd på marken XL mm 102,8 tum Bandlängd på marken LGP mm 122,56 tum Markkontaktyta XL 3,18 m tum 2 Markkontaktyta LGP 5,23 m tum 2 Marktryck* XL 45,2 kpa 6,55 psi Marktryck* LGP 30,4 kpa 4,41 psi Underrullar/sida XL 7 Underrullar/sida LGP 8 * ISO Dragkraft Dragkraft lb x kg x D6N dragkraft i dragstång ,5 2,0 2,5 3,0 3, Hastighet km/h mph Det direktinsprutade elektroniska bränslesystemet ger en kontrollerad ökning av bränsletillförseln när motorn saktar ned från det nominella varvtalet. Detta resulterar i ökad motoreffekt. En kombination av ökad vridmomentshöjning och maximal motoreffekt förbättrar responsen, ger större dragkraft och snabbare schaktningscykler. 15

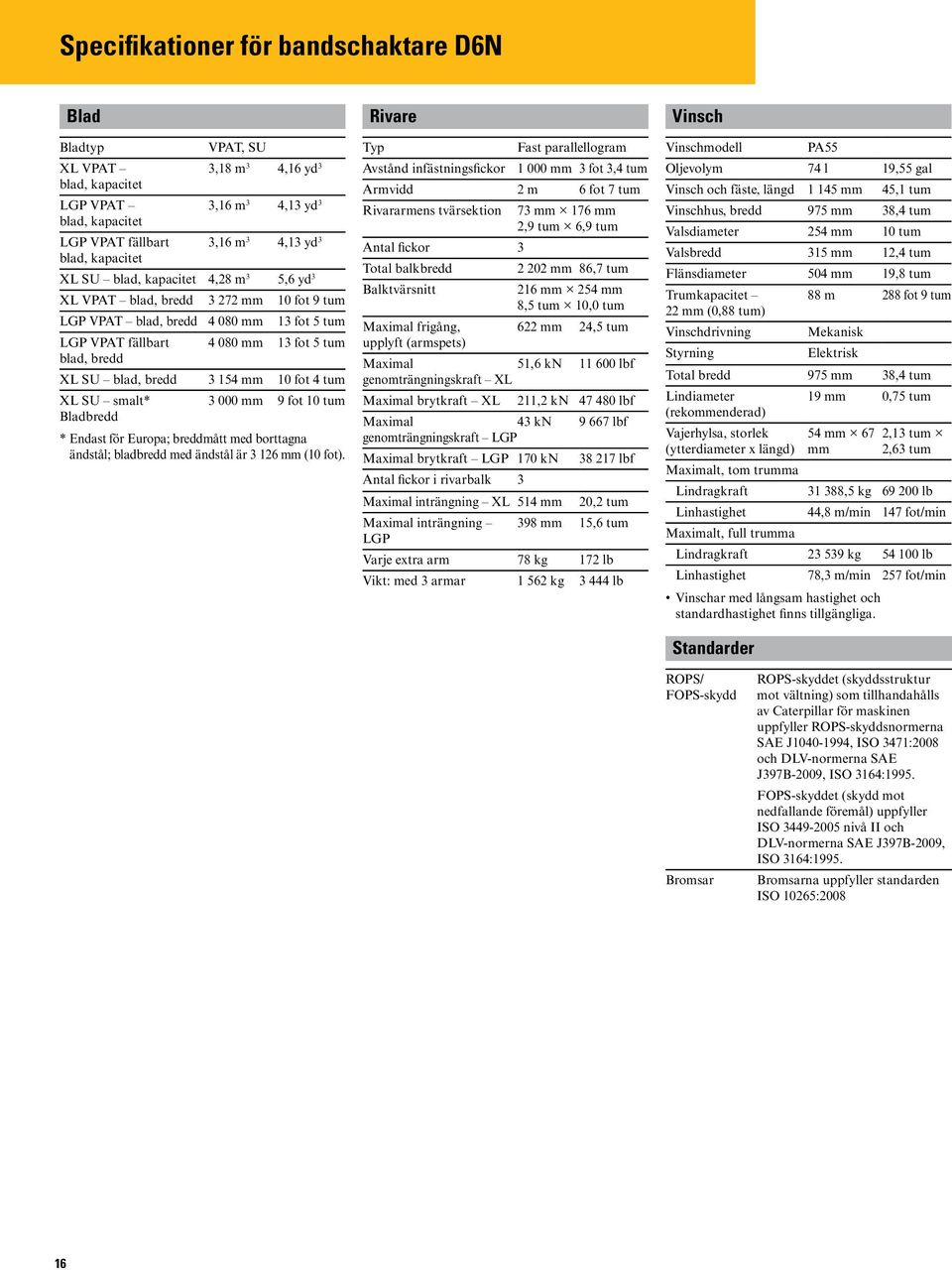

16 Specifikationer för bandschaktare D6N Blad Bladtyp XL VPAT blad, kapacitet LGP VPAT blad, kapacitet LGP VPAT fällbart blad, kapacitet VPAT, SU 3,18 m 3 4,16 yd 3 3,16 m 3 4,13 yd 3 3,16 m 3 4,13 yd 3 XL SU blad, kapacitet 4,28 m 3 5,6 yd 3 XL VPAT blad, bredd mm 10 fot 9 tum LGP VPAT blad, bredd mm 13 fot 5 tum LGP VPAT fällbart mm 13 fot 5 tum blad, bredd XL SU blad, bredd mm 10 fot 4 tum XL SU smalt* mm 9 fot 10 tum Bladbredd * Endast för Europa; breddmått med borttagna ändstål; bladbredd med ändstål är mm (10 fot). Rivare Typ Fast parallellogram Avstånd infästningsfickor mm 3 fot 3,4 tum Armvidd 2 m 6 fot 7 tum Rivararmens tvärsektion 73 mm 176 mm 2,9 tum 6,9 tum Antal fickor 3 Total balkbredd mm 86,7 tum Balktvärsnitt 216 mm 254 mm 8,5 tum 10,0 tum Maximal frigång, 622 mm 24,5 tum upplyft (armspets) Maximal 51,6 kn lbf genomträngningskraft XL Maximal brytkraft XL 211,2 kn lbf Maximal 43 kn lbf genomträngningskraft LGP Maximal brytkraft LGP 170 kn lbf Antal fickor i rivarbalk 3 Maximal inträngning XL 514 mm 20,2 tum Maximal inträngning 398 mm 15,6 tum LGP Varje extra arm 78 kg 172 lb Vikt: med 3 armar kg lb Vinsch Vinschmodell PA55 Oljevolym 74 l 19,55 gal Vinsch och fäste, längd mm 45,1 tum Vinschhus, bredd 975 mm 38,4 tum Valsdiameter 254 mm 10 tum Valsbredd 315 mm 12,4 tum Flänsdiameter 504 mm 19,8 tum Trumkapacitet 88 m 288 fot 9 tum 22 mm (0,88 tum) Vinschdrivning Mekanisk Styrning Elektrisk Total bredd 975 mm 38,4 tum Lindiameter (rekommenderad) 19 mm 0,75 tum Vajerhylsa, storlek (ytterdiameter x längd) Maximalt, tom trumma 54 mm 67 mm 2,13 tum 2,63 tum Lindragkraft ,5 kg lb Linhastighet 44,8 m/min 147 fot/min Maximalt, full trumma Lindragkraft kg lb Linhastighet 78,3 m/min 257 fot/min Vinschar med långsam hastighet och standardhastighet finns tillgängliga. Standarder ROPS/ FOPS-skydd Bromsar ROPS-skyddet (skyddsstruktur mot vältning) som tillhandahålls av Caterpillar för maskinen uppfyller ROPS-skyddsnormerna SAE J , ISO 3471:2008 och DLV-normerna SAE J397B-2009, ISO 3164:1995. FOPS-skyddet (skydd mot nedfallande föremål) uppfyller ISO nivå II och DLV-normerna SAE J397B-2009, ISO 3164:1995. Bromsarna uppfyller standarden ISO 10265:

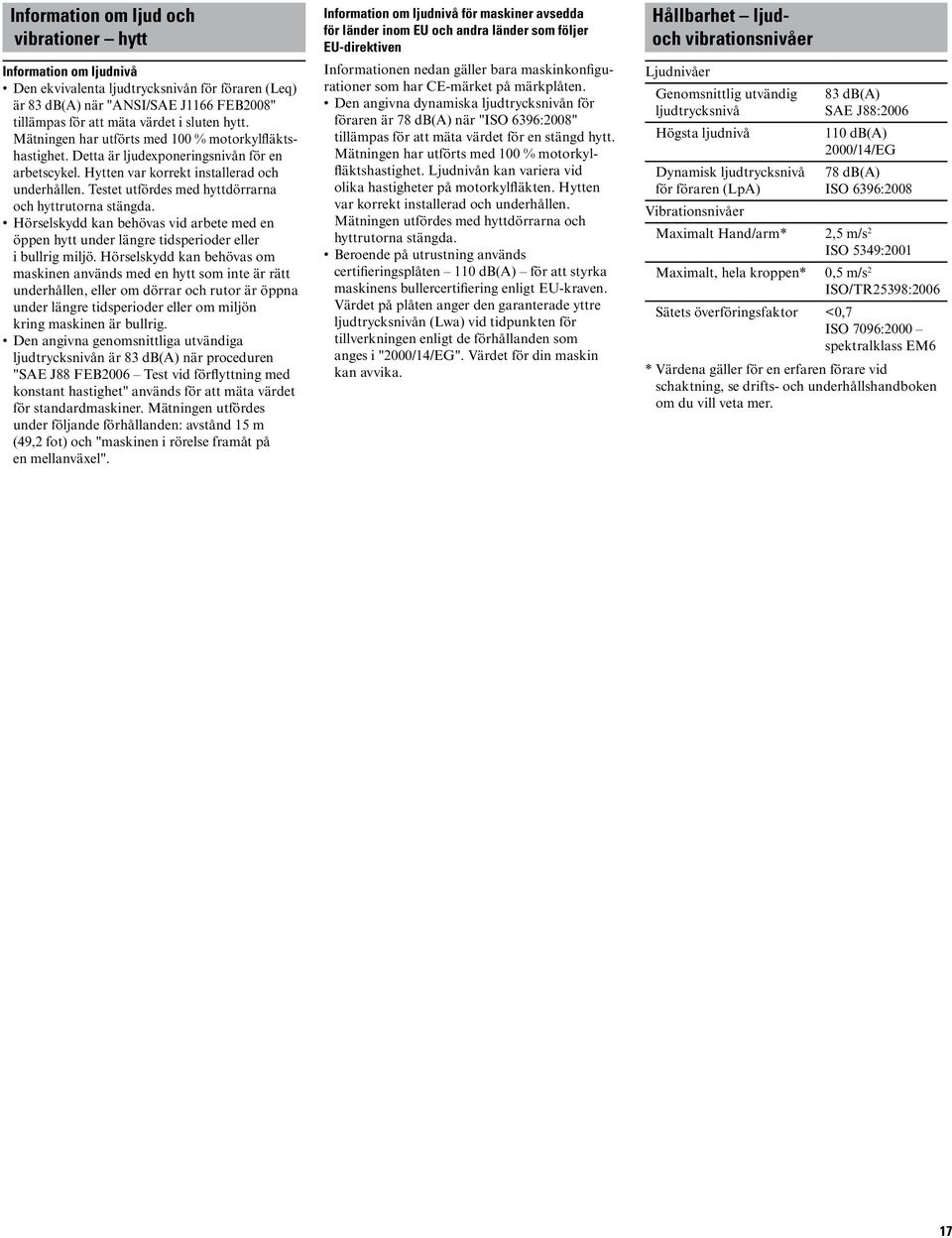

17 Information om ljud och vibrationer hytt Information om ljudnivå Den ekvivalenta ljudtrycksnivån för föraren (Leq) är 83 db(a) när "ANSI/SAE J1166 FEB2008" tillämpas för att mäta värdet i sluten hytt. Mätningen har utförts med 100 % motorkylfläktshastighet. Detta är ljudexponeringsnivån för en arbetscykel. Hytten var korrekt installerad och underhållen. Testet utfördes med hyttdörrarna och hyttrutorna stängda. Hörselskydd kan behövas vid arbete med en öppen hytt under längre tidsperioder eller i bullrig miljö. Hörselskydd kan behövas om maskinen används med en hytt som inte är rätt underhållen, eller om dörrar och rutor är öppna under längre tidsperioder eller om miljön kring maskinen är bullrig. Den angivna genomsnittliga utvändiga ljudtrycksnivån är 83 db(a) när proceduren "SAE J88 FEB2006 Test vid förflyttning med konstant hastighet" används för att mäta värdet för standardmaskiner. Mätningen utfördes under följande förhållanden: avstånd 15 m (49,2 fot) och "maskinen i rörelse framåt på en mellanväxel". Information om ljudnivå för maskiner avsedda för länder inom EU och andra länder som följer EU-direktiven Informationen nedan gäller bara maskinkonfigurationer som har CE-märket på märkplåten. Den angivna dynamiska ljudtrycksnivån för föraren är 78 db(a) när "ISO 6396:2008" tillämpas för att mäta värdet för en stängd hytt. Mätningen har utförts med 100 % motorkylfläktshastighet. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Hytten var korrekt installerad och underhållen. Mätningen utfördes med hyttdörrarna och hyttrutorna stängda. Beroende på utrustning används certifieringsplåten 110 db(a) för att styrka maskinens bullercertifiering enligt EU-kraven. Värdet på plåten anger den garanterade yttre ljudtrycksnivån (Lwa) vid tidpunkten för tillverkningen enligt de förhållanden som anges i "2000/14/EG". Värdet för din maskin kan avvika. Hållbarhet ljudoch vibrationsnivåer Ljudnivåer Genomsnittlig utvändig ljudtrycksnivå Högsta ljudnivå Dynamisk ljudtrycksnivå för föraren (LpA) Vibrationsnivåer 83 db(a) SAE J88: db(a) 2000/14/EG 78 db(a) ISO 6396:2008 Maximalt Hand/arm* 2,5 m/s 2 ISO 5349:2001 Maximalt, hela kroppen* 0,5 m/s 2 ISO/TR25398:2006 Sätets överföringsfaktor <0,7 ISO 7096:2000 spektralklass EM6 * Värdena gäller för en erfaren förare vid schaktning, se drifts- och underhållshandboken om du vill veta mer. 17

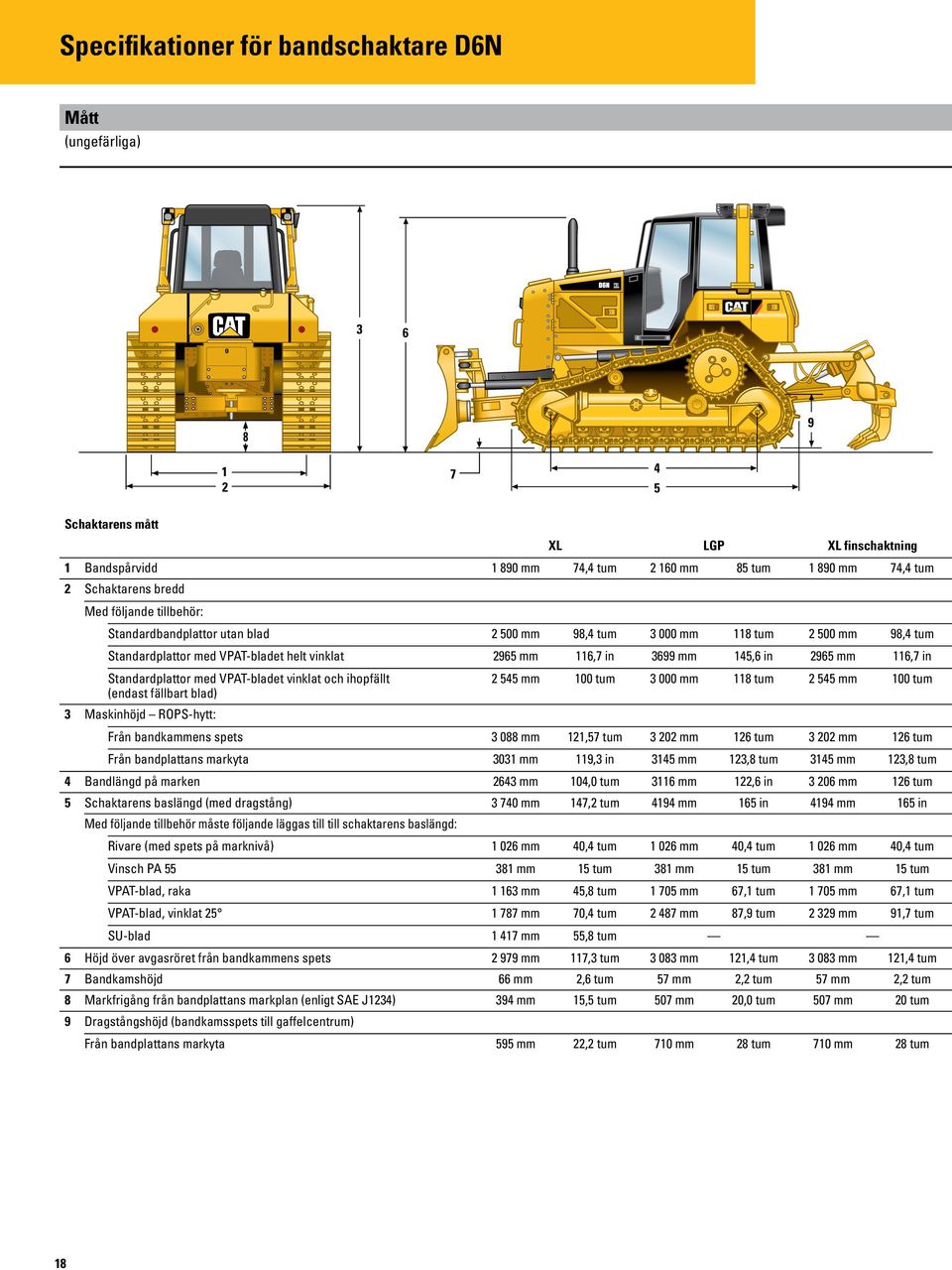

18 Specifikationer för bandschaktare D6N Mått (ungefärliga) Schaktarens mått XL LGP XL finschaktning 1 Bandspårvidd mm 74,4 tum mm 85 tum mm 74,4 tum 2 Schaktarens bredd Med följande tillbehör: Standardbandplattor utan blad mm 98,4 tum mm 118 tum mm 98,4 tum Standardplattor med VPAT-bladet helt vinklat 2965 mm 116,7 in 3699 mm 145,6 in 2965 mm 116,7 in Standardplattor med VPAT-bladet vinklat och ihopfällt mm 100 tum mm 118 tum mm 100 tum (endast fällbart blad) 3 Maskinhöjd ROPS-hytt: Från bandkammens spets mm 121,57 tum mm 126 tum mm 126 tum Från bandplattans markyta 3031 mm 119,3 in 3145 mm 123,8 tum 3145 mm 123,8 tum 4 Bandlängd på marken 2643 mm 104,0 tum 3116 mm 122,6 in mm 126 tum 5 Schaktarens baslängd (med dragstång) mm 147,2 tum 4194 mm 165 in 4194 mm 165 in Med följande tillbehör måste följande läggas till till schaktarens baslängd: Rivare (med spets på marknivå) mm 40,4 tum mm 40,4 tum mm 40,4 tum Vinsch PA mm 15 tum 381 mm 15 tum 381 mm 15 tum VPAT-blad, raka mm 45,8 tum mm 67,1 tum mm 67,1 tum VPAT-blad, vinklat mm 70,4 tum mm 87,9 tum mm 91,7 tum SU-blad mm 55,8 tum 6 Höjd över avgasröret från bandkammens spets mm 117,3 tum mm 121,4 tum mm 121,4 tum 7 Bandkamshöjd 66 mm 2,6 tum 57 mm 2,2 tum 57 mm 2,2 tum 8 Markfrigång från bandplattans markplan (enligt SAE J1234) 394 mm 15,5 tum 507 mm 20,0 tum 507 mm 20 tum 9 Dragstångshöjd (bandkamsspets till gaffelcentrum) Från bandplattans markyta 595 mm 22,2 tum 710 mm 28 tum 710 mm 28 tum 18

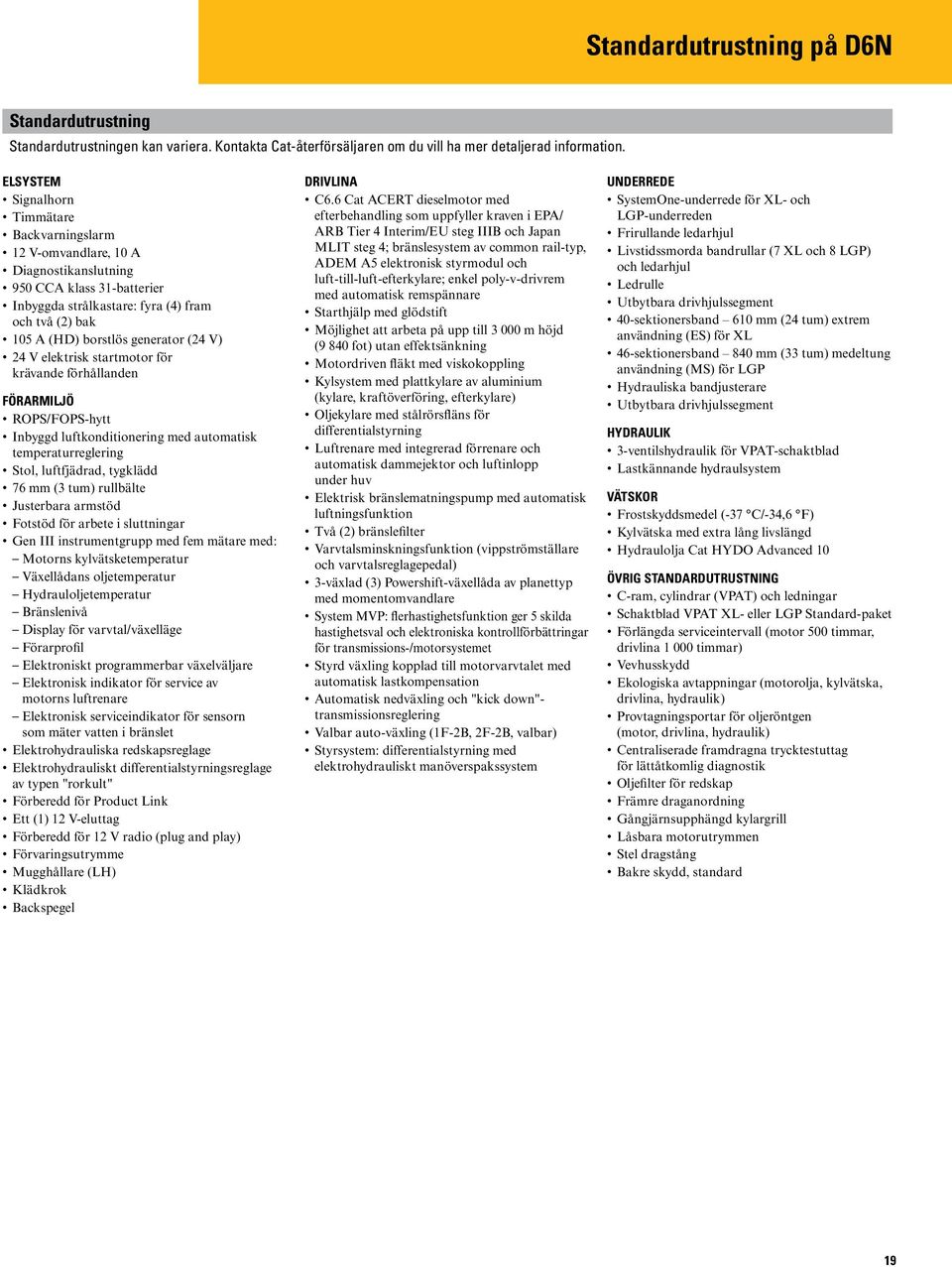

19 Standardutrustning på D6N Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. ELSYSTEM Signalhorn Timmätare Backvarningslarm 12 V-omvandlare, 10 A Diagnostikanslutning 950 CCA klass 31-batterier Inbyggda strålkastare: fyra (4) fram och två (2) bak 105 A (HD) borstlös generator (24 V) 24 V elektrisk startmotor för krävande förhållanden FÖRARMILJÖ ROPS/FOPS-hytt Inbyggd luftkonditionering med automatisk temperaturreglering Stol, luftfjädrad, tygklädd 76 mm (3 tum) rullbälte Justerbara armstöd Fotstöd för arbete i sluttningar Gen III instrumentgrupp med fem mätare med: Motorns kylvätsketemperatur Växellådans oljetemperatur Hydrauloljetemperatur Bränslenivå Display för varvtal/växelläge Förarprofil Elektroniskt programmerbar växelväljare Elektronisk indikator för service av motorns luftrenare Elektronisk serviceindikator för sensorn som mäter vatten i bränslet Elektrohydrauliska redskapsreglage Elektrohydrauliskt differentialstyrningsreglage av typen "rorkult" Förberedd för Product Link Ett (1) 12 V-eluttag Förberedd för 12 V radio (plug and play) Förvaringsutrymme Mugghållare (LH) Klädkrok Backspegel DRIVLINA C6.6 Cat ACERT dieselmotor med efterbehandling som uppfyller kraven i EPA/ ARB Tier 4 Interim/EU steg IIIB och Japan MLIT steg 4; bränslesystem av common rail-typ, ADEM A5 elektronisk styrmodul och luft-till-luft-efterkylare; enkel poly-v-drivrem med automatisk remspännare Starthjälp med glödstift Möjlighet att arbeta på upp till m höjd (9 840 fot) utan effektsänkning Motordriven fläkt med viskokoppling Kylsystem med plattkylare av aluminium (kylare, kraftöverföring, efterkylare) Oljekylare med stålrörsfläns för differentialstyrning Luftrenare med integrerad förrenare och automatisk dammejektor och luftinlopp under huv Elektrisk bränslematningspump med automatisk luftningsfunktion Två (2) bränslefilter Varvtalsminskningsfunktion (vippströmställare och varvtalsreglagepedal) 3-växlad (3) Powershift-växellåda av planettyp med momentomvandlare System MVP: flerhastighetsfunktion ger 5 skilda hastighetsval och elektroniska kontrollförbättringar för transmissions-/motorsystemet Styrd växling kopplad till motorvarvtalet med automatisk lastkompensation Automatisk nedväxling och "kick down"- transmissionsreglering Valbar auto-växling (1F-2B, 2F-2B, valbar) Styrsystem: differentialstyrning med elektrohydrauliskt manöverspakssystem UNDERREDE SystemOne-underrede för XL- och LGP-underreden Frirullande ledarhjul Livstidssmorda bandrullar (7 XL och 8 LGP) och ledarhjul Ledrulle Utbytbara drivhjulssegment 40-sektionersband 610 mm (24 tum) extrem användning (ES) för XL 46-sektionersband 840 mm (33 tum) medeltung användning (MS) för LGP Hydrauliska bandjusterare Utbytbara drivhjulssegment HYDRAULIK 3-ventilshydraulik för VPAT-schaktblad Lastkännande hydraulsystem VÄTSKOR Frostskyddsmedel (-37 C/-34,6 F) Kylvätska med extra lång livslängd Hydraulolja Cat HYDO Advanced 10 ÖVRIG STANDARDUTRUSTNING C-ram, cylindrar (VPAT) och ledningar Schaktblad VPAT XL- eller LGP Standard-paket Förlängda serviceintervall (motor 500 timmar, drivlina timmar) Vevhusskydd Ekologiska avtappningar (motorolja, kylvätska, drivlina, hydraulik) Provtagningsportar för oljeröntgen (motor, drivlina, hydraulik) Centraliserade framdragna trycktestuttag för lättåtkomlig diagnostik Oljefilter för redskap Främre draganordning Gångjärnsupphängd kylargrill Låsbara motorutrymmen Stel dragstång Bakre skydd, standard 19

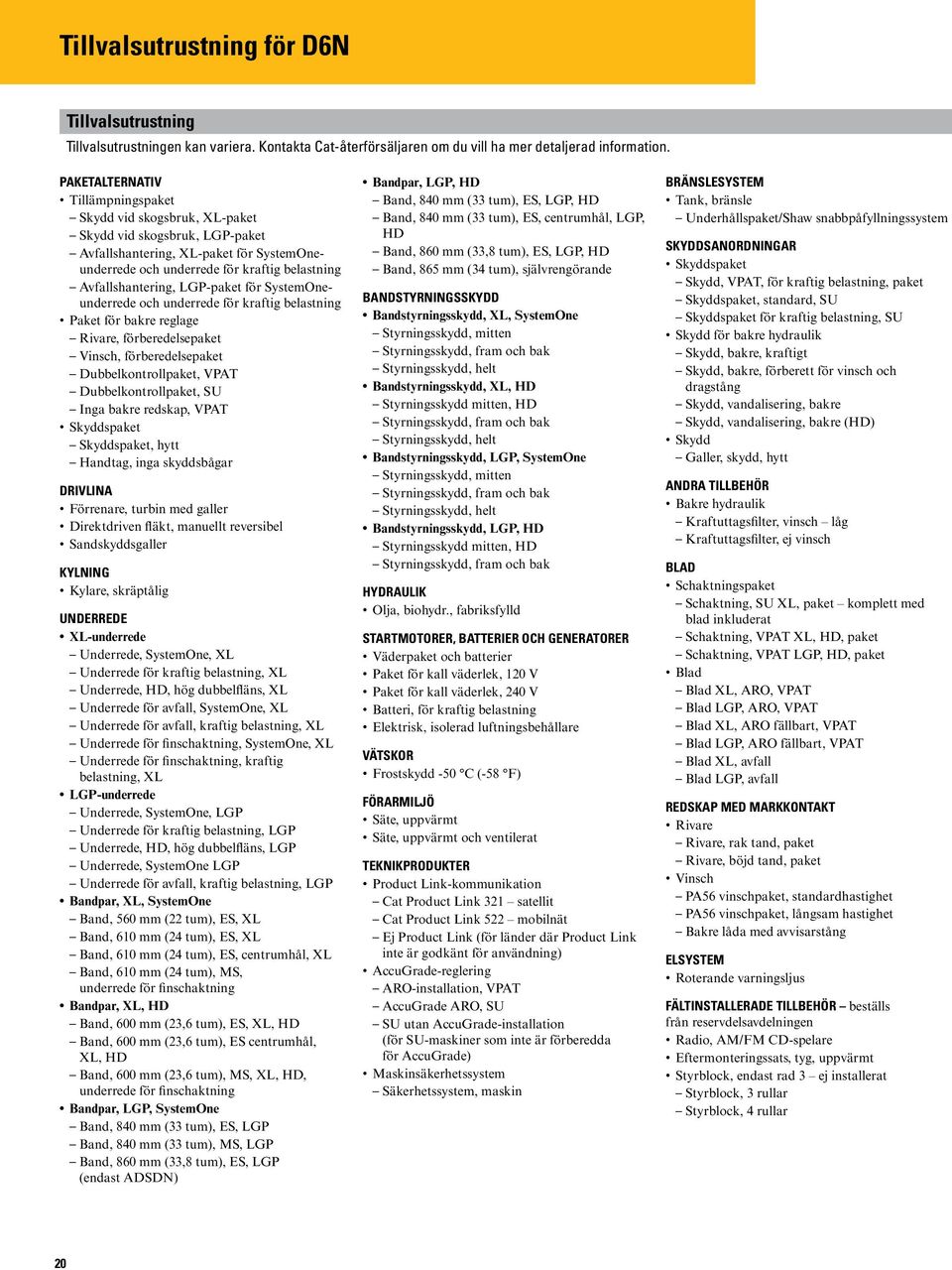

20 Tillvalsutrustning för D6N Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. PAKETALTERNATIV Tillämpningspaket Skydd vid skogsbruk, XL-paket Skydd vid skogsbruk, LGP-paket Avfallshantering, XL-paket för SystemOneunderrede och underrede för kraftig belastning Avfallshantering, LGP-paket för SystemOneunderrede och underrede för kraftig belastning Paket för bakre reglage Rivare, förberedelsepaket Vinsch, förberedelsepaket Dubbelkontrollpaket, VPAT Dubbelkontrollpaket, SU Inga bakre redskap, VPAT Skyddspaket Skyddspaket, hytt Handtag, inga skyddsbågar DRIVLINA Förrenare, turbin med galler Direktdriven fläkt, manuellt reversibel Sandskyddsgaller KYLNING Kylare, skräptålig UNDERREDE XL-underrede Underrede, SystemOne, XL Underrede för kraftig belastning, XL Underrede, HD, hög dubbelfläns, XL Underrede för avfall, SystemOne, XL Underrede för avfall, kraftig belastning, XL Underrede för finschaktning, SystemOne, XL Underrede för finschaktning, kraftig belastning, XL LGP-underrede Underrede, SystemOne, LGP Underrede för kraftig belastning, LGP Underrede, HD, hög dubbelfläns, LGP Underrede, SystemOne LGP Underrede för avfall, kraftig belastning, LGP Bandpar, XL, SystemOne Band, 560 mm (22 tum), ES, XL Band, 610 mm (24 tum), ES, XL Band, 610 mm (24 tum), ES, centrumhål, XL Band, 610 mm (24 tum), MS, underrede för finschaktning Bandpar, XL, HD Band, 600 mm (23,6 tum), ES, XL, HD Band, 600 mm (23,6 tum), ES centrumhål, XL, HD Band, 600 mm (23,6 tum), MS, XL, HD, underrede för finschaktning Bandpar, LGP, SystemOne Band, 840 mm (33 tum), ES, LGP Band, 840 mm (33 tum), MS, LGP Band, 860 mm (33,8 tum), ES, LGP (endast ADSDN) Bandpar, LGP, HD Band, 840 mm (33 tum), ES, LGP, HD Band, 840 mm (33 tum), ES, centrumhål, LGP, HD Band, 860 mm (33,8 tum), ES, LGP, HD Band, 865 mm (34 tum), självrengörande BANDSTYRNINGSSKYDD Bandstyrningsskydd, XL, SystemOne Styrningsskydd, mitten Styrningsskydd, fram och bak Styrningsskydd, helt Bandstyrningsskydd, XL, HD Styrningsskydd mitten, HD Styrningsskydd, fram och bak Styrningsskydd, helt Bandstyrningsskydd, LGP, SystemOne Styrningsskydd, mitten Styrningsskydd, fram och bak Styrningsskydd, helt Bandstyrningsskydd, LGP, HD Styrningsskydd mitten, HD Styrningsskydd, fram och bak HYDRAULIK Olja, biohydr., fabriksfylld STARTMOTORER, BATTERIER OCH GENERATORER Väderpaket och batterier Paket för kall väderlek, 120 V Paket för kall väderlek, 240 V Batteri, för kraftig belastning Elektrisk, isolerad luftningsbehållare VÄTSKOR Frostskydd -50 C (-58 F) FÖRARMILJÖ Säte, uppvärmt Säte, uppvärmt och ventilerat TEKNIKPRODUKTER Product Link-kommunikation Cat Product Link 321 satellit Cat Product Link 522 mobilnät Ej Product Link (för länder där Product Link inte är godkänt för användning) AccuGrade-reglering ARO-installation, VPAT AccuGrade ARO, SU SU utan AccuGrade-installation (för SU-maskiner som inte är förberedda för AccuGrade) Maskinsäkerhetssystem Säkerhetssystem, maskin BRÄNSLESYSTEM Tank, bränsle Underhållspaket/Shaw snabbpåfyllningssystem SKYDDSANORDNINGAR Skyddspaket Skydd, VPAT, för kraftig belastning, paket Skyddspaket, standard, SU Skyddspaket för kraftig belastning, SU Skydd för bakre hydraulik Skydd, bakre, kraftigt Skydd, bakre, förberett för vinsch och dragstång Skydd, vandalisering, bakre Skydd, vandalisering, bakre (HD) Skydd Galler, skydd, hytt ANDRA TILLBEHÖR Bakre hydraulik Kraftuttagsfilter, vinsch låg Kraftuttagsfilter, ej vinsch BLAD Schaktningspaket Schaktning, SU XL, paket komplett med blad inkluderat Schaktning, VPAT XL, HD, paket Schaktning, VPAT LGP, HD, paket Blad Blad XL, ARO, VPAT Blad LGP, ARO, VPAT Blad XL, ARO fällbart, VPAT Blad LGP, ARO fällbart, VPAT Blad XL, avfall Blad LGP, avfall REDSKAP MED MARKKONTAKT Rivare Rivare, rak tand, paket Rivare, böjd tand, paket Vinsch PA56 vinschpaket, standardhastighet PA56 vinschpaket, långsam hastighet Bakre låda med avvisarstång ELSYSTEM Roterande varningsljus FÄLTINSTALLERADE TILLBEHÖR beställs från reservdelsavdelningen Radio, AM/FM CD-spelare Eftermonteringssats, tyg, uppvärmt Styrblock, endast rad 3 ej installerat Styrblock, 3 rullar Styrblock, 4 rullar 20

21 Kommentarer 21

22 Kommentarer 22

23 23

24 För fullständig information om Cats produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats AWHQ ( ) (Översättning: ) Ersätter AWHQ Caterpillar Inc. Alla rättigheter förbehålles Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta Cat-återförsäljaren beträffande tillgängliga alternativ. CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, "Caterpillar Yellow" och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande.
