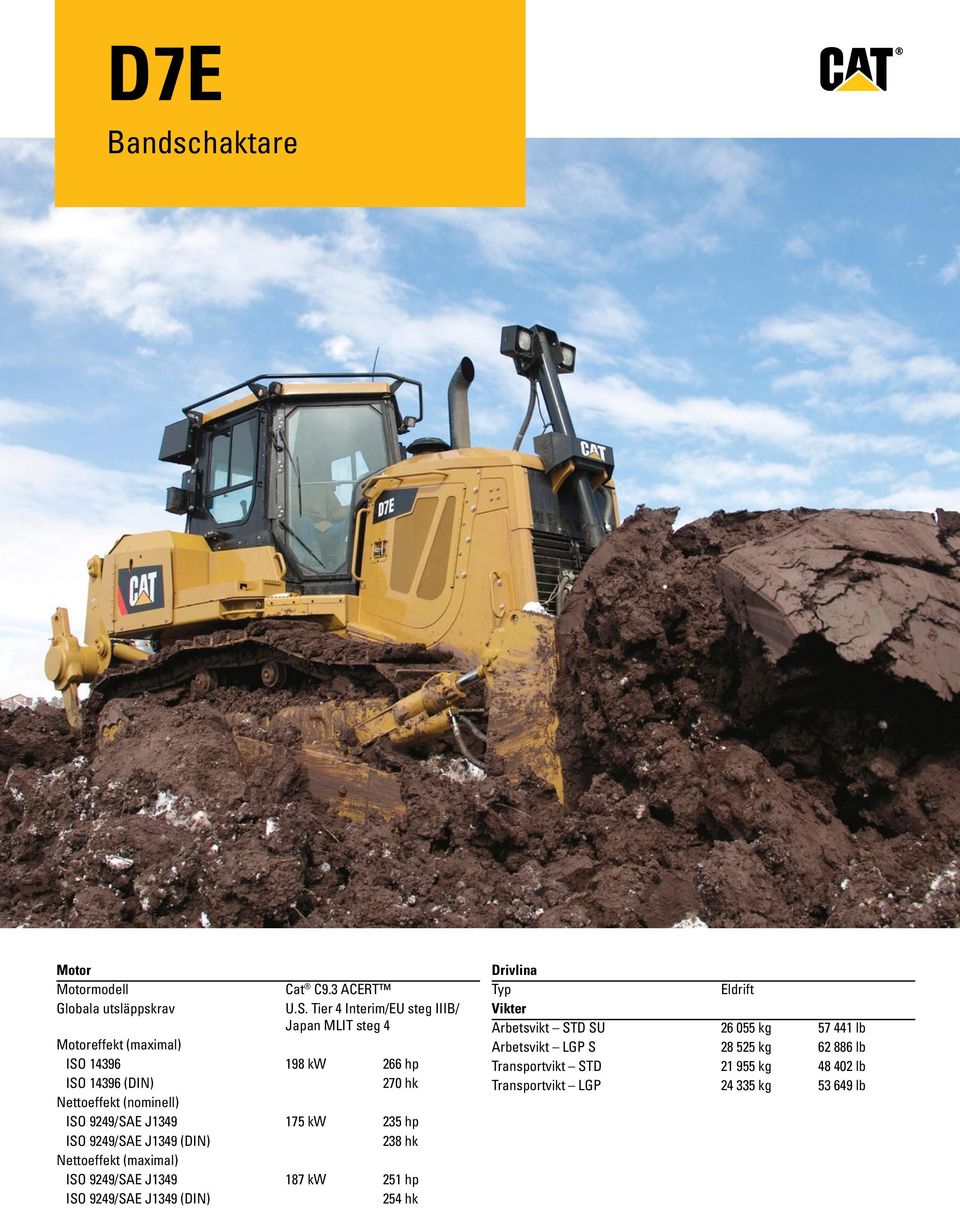

1 D7E Bandschaktare Motor Motormodell Cat C9.3 ACERT Globala utsläppskrav U.S. Tier 4 Interim/EU steg IIIB/ Japan MLIT steg 4 Motoreffekt (maximal) ISO kw 266 hp ISO (DIN) 270 hk Nettoeffekt (nominell) ISO 9249/SAE J kw 235 hp ISO 9249/SAE J1349 (DIN) 238 hk Nettoeffekt (maximal) ISO 9249/SAE J kw 251 hp ISO 9249/SAE J1349 (DIN) 254 hk Drivlina Typ Eldrift Vikter Arbetsvikt STD SU kg lb Arbetsvikt LGP S kg lb Transportvikt STD kg lb Transportvikt LGP kg lb

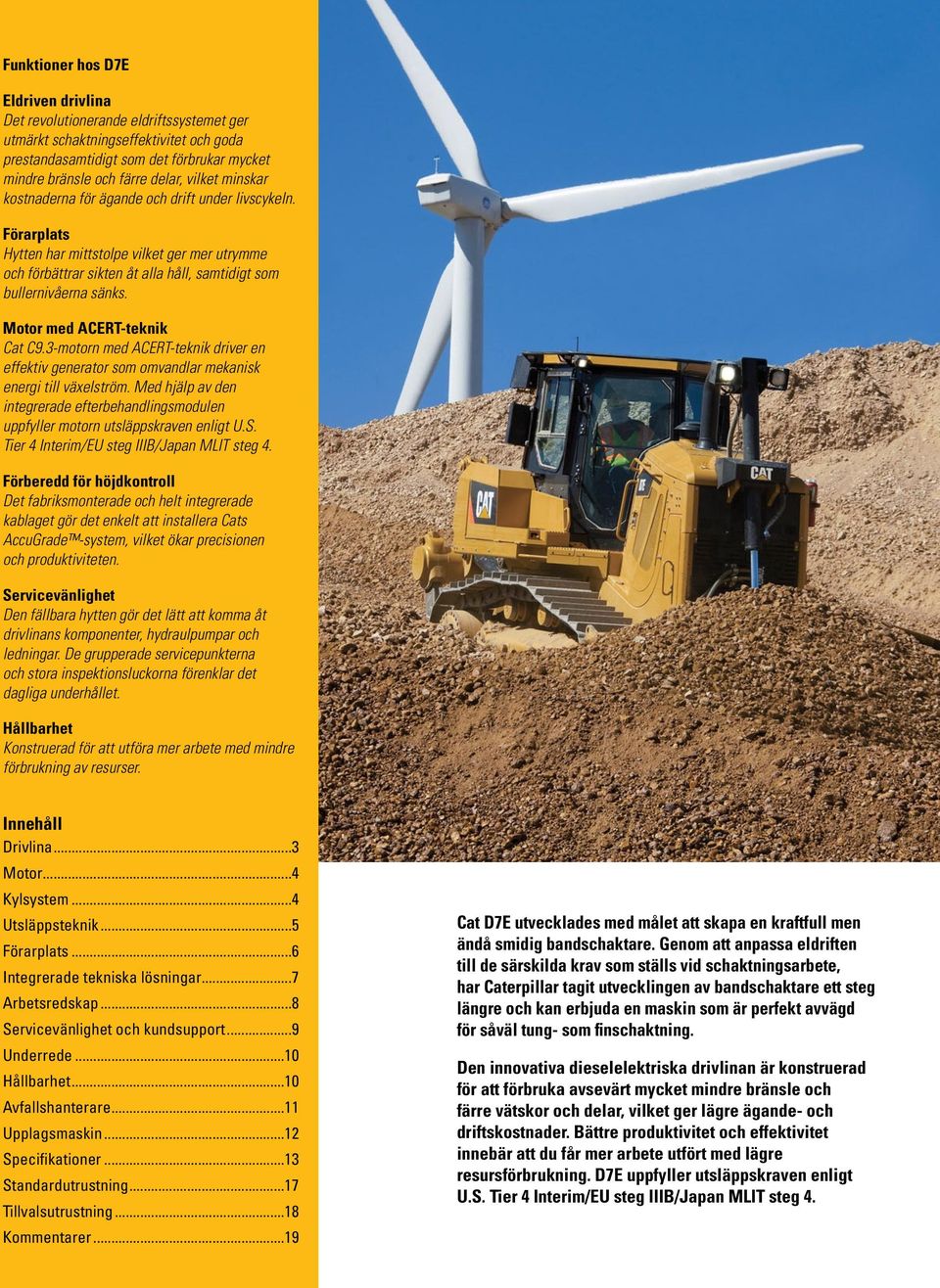

2 Funktioner hos D7E Eldriven drivlina Det revolutionerande eldriftssystemet ger utmärkt schaktningseffektivitet och goda prestandasamtidigt som det förbrukar mycket mindre bränsle och färre delar, vilket minskar kostnaderna för ägande och drift under livscykeln. Förarplats Hytten har mittstolpe vilket ger mer utrymme och förbättrar sikten åt alla håll, samtidigt som bullernivåerna sänks. Motor med ACERT-teknik Cat C9.3-motorn med ACERT-teknik driver en effektiv generator som omvandlar mekanisk energi till växelström. Med hjälp av den integrerade efterbehandlingsmodulen uppfyller motorn utsläppskraven enligt U.S. Tier 4 Interim/EU steg IIIB/Japan MLIT steg 4. Förberedd för höjdkontroll Det fabriksmonterade och helt integrerade kablaget gör det enkelt att installera Cats AccuGrade -system, vilket ökar precisionen och produktiviteten. Servicevänlighet Den fällbara hytten gör det lätt att komma åt drivlinans komponenter, hydraulpumpar och ledningar. De grupperade servicepunkterna och stora inspektionsluckorna förenklar det dagliga underhållet. Hållbarhet Konstruerad för att utföra mer arbete med mindre förbrukning av resurser. Innehåll Drivlina...3 Motor...4 Kylsystem...4 Utsläppsteknik...5 Förarplats...6 Integrerade tekniska lösningar...7 Arbetsredskap...8 Servicevänlighet och kundsupport...9 Underrede...10 Hållbarhet...10 Avfallshanterare...11 Upplagsmaskin...12 Specifikationer...13 Standardutrustning...17 Tillvalsutrustning Kommentarer...19 Cat D7E utvecklades med målet att skapa en kraftfull men ändå smidig bandschaktare. Genom att anpassa eldriften till de särskilda krav som ställs vid schaktningsarbete, har Caterpillar tagit utvecklingen av bandschaktare ett steg längre och kan erbjuda en maskin som är perfekt avvägd för såväl tung- som finschaktning. Den innovativa dieselelektriska drivlinan är konstruerad för att förbruka avsevärt mycket mindre bränsle och färre vätskor och delar, vilket ger lägre ägande- och driftskostnader. Bättre produktivitet och effektivitet innebär att du får mer arbete utfört med lägre resursförbrukning. D7E uppfyller utsläppskraven enligt U.S. Tier 4 Interim/EU steg IIIB/Japan MLIT steg 4.

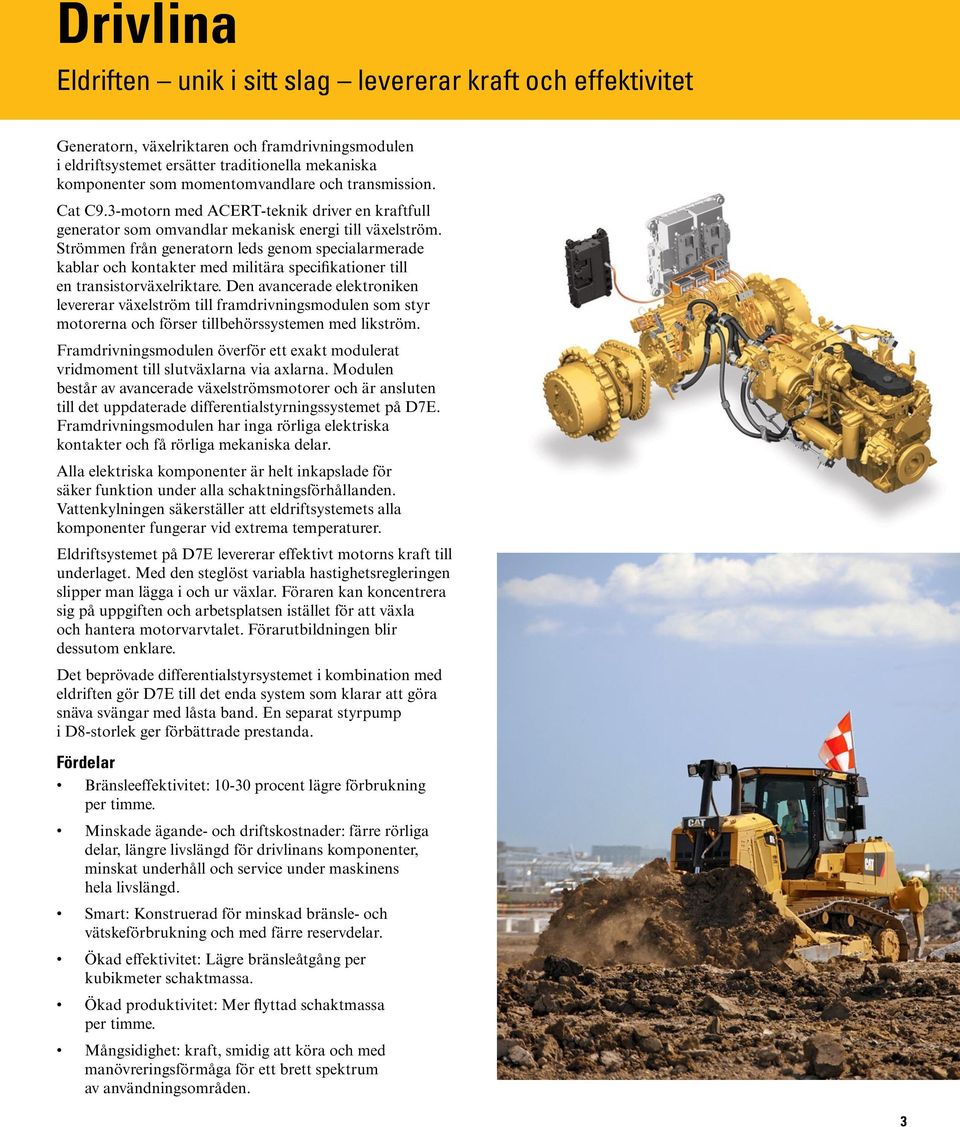

3 Drivlina Eldriften unik i sitt slag levererar kraft och effektivitet Generatorn, växelriktaren och framdrivningsmodulen i eldriftsystemet ersätter traditionella mekaniska komponenter som momentomvandlare och transmission. Cat C9.3-motorn med ACERT-teknik driver en kraftfull generator som omvandlar mekanisk energi till växelström. Strömmen från generatorn leds genom specialarmerade kablar och kontakter med militära specifikationer till en transistorväxelriktare. Den avancerade elektroniken levererar växelström till framdrivningsmodulen som styr motorerna och förser tillbehörssystemen med likström. Framdrivningsmodulen överför ett exakt modulerat vridmoment till slutväxlarna via axlarna. Modulen består av avancerade växelströmsmotorer och är ansluten till det uppdaterade differentialstyrningssystemet på D7E. Framdrivningsmodulen har inga rörliga elektriska kontakter och få rörliga mekaniska delar. Alla elektriska komponenter är helt inkapslade för säker funktion under alla schaktningsförhållanden. Vattenkylningen säkerställer att eldriftsystemets alla komponenter fungerar vid extrema temperaturer. Eldriftsystemet på D7E levererar effektivt motorns kraft till underlaget. Med den steglöst variabla hastighetsregleringen slipper man lägga i och ur växlar. Föraren kan koncentrera sig på uppgiften och arbetsplatsen istället för att växla och hantera motorvarvtalet. Förarutbildningen blir dessutom enklare. Det beprövade differentialstyrsystemet i kombination med eldriften gör D7E till det enda system som klarar att göra snäva svängar med låsta band. En separat styrpump i D8-storlek ger förbättrade prestanda. Fördelar Bränsleeffektivitet: procent lägre förbrukning per timme. Minskade ägande- och driftskostnader: färre rörliga delar, längre livslängd för drivlinans komponenter, minskat underhåll och service under maskinens hela livslängd. Smart: Konstruerad för minskad bränsle- och vätskeförbrukning och med färre reservdelar. Ökad effektivitet: Lägre bränsleåtgång per kubikmeter schaktmassa. Ökad produktivitet: Mer flyttad schaktmassa per timme. Mångsidighet: kraft, smidig att köra och med manövreringsförmåga för ett brett spektrum av användningsområden. 3

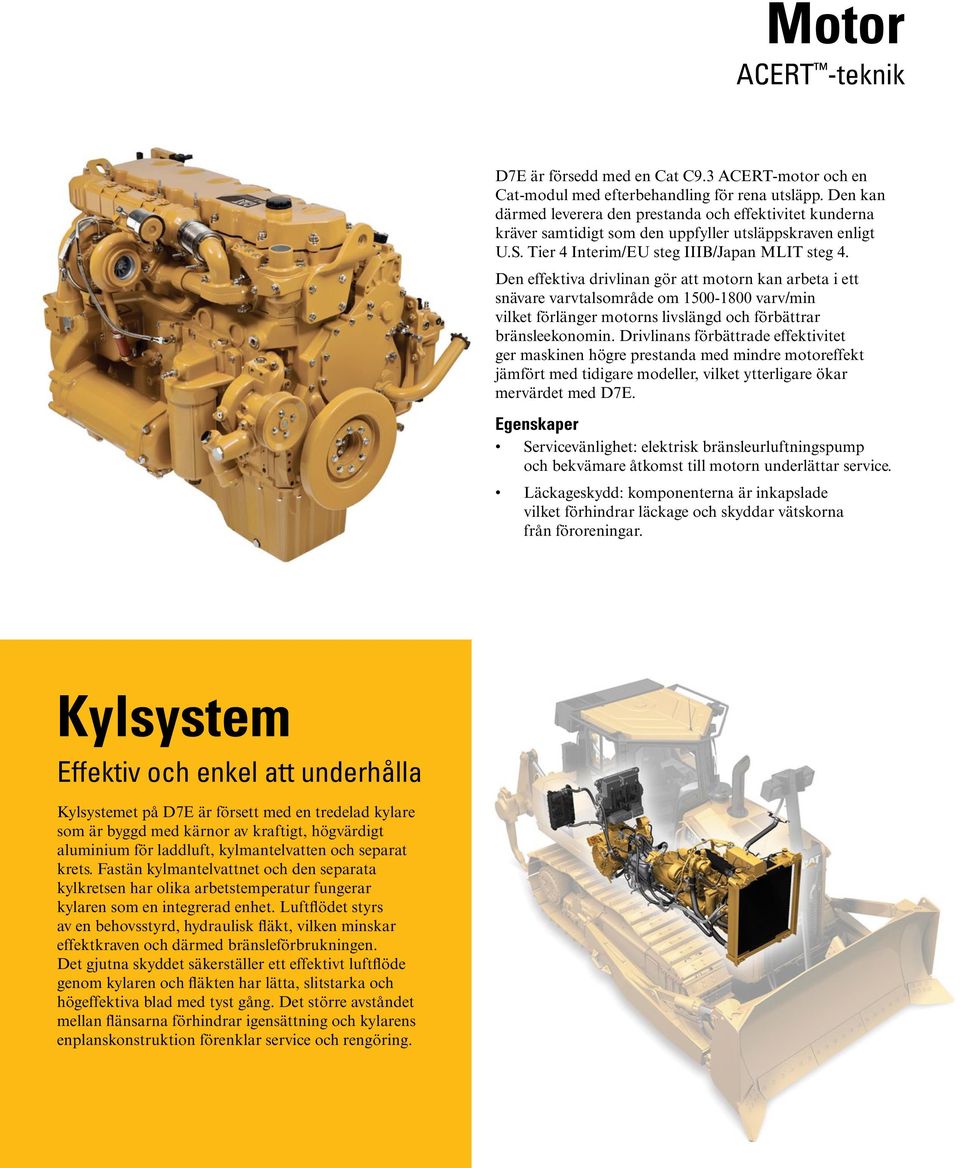

4 Motor ACERT -teknik D7E är försedd med en Cat C9.3 ACERT-motor och en Cat-modul med efterbehandling för rena utsläpp. Den kan därmed leverera den prestanda och effektivitet kunderna kräver samtidigt som den uppfyller utsläppskraven enligt U.S. Tier 4 Interim/EU steg IIIB/Japan MLIT steg 4. Den effektiva drivlinan gör att motorn kan arbeta i ett snävare varvtalsområde om varv/min vilket förlänger motorns livslängd och förbättrar bränsleekonomin. Drivlinans förbättrade effektivitet ger maskinen högre prestanda med mindre motoreffekt jämfört med tidigare modeller, vilket ytterligare ökar mervärdet med D7E. Egenskaper Servicevänlighet: elektrisk bränsleurluftningspump och bekvämare åtkomst till motorn underlättar service. Läckageskydd: komponenterna är inkapslade vilket förhindrar läckage och skyddar vätskorna från föroreningar. Kylsystem Effektiv och enkel att underhålla Kylsystemet på D7E är försett med en tredelad kylare som är byggd med kärnor av kraftigt, högvärdigt aluminium för laddluft, kylmantelvatten och separat krets. Fastän kylmantelvattnet och den separata kylkretsen har olika arbetstemperatur fungerar kylaren som en integrerad enhet. Luftflödet styrs av en behovsstyrd, hydraulisk fläkt, vilken minskar effektkraven och därmed bränsleförbrukningen. Det gjutna skyddet säkerställer ett effektivt luftflöde genom kylaren och fläkten har lätta, slitstarka och högeffektiva blad med tyst gång. Det större avståndet mellan flänsarna förhindrar igensättning och kylarens enplanskonstruktion förenklar service och rengöring. 4

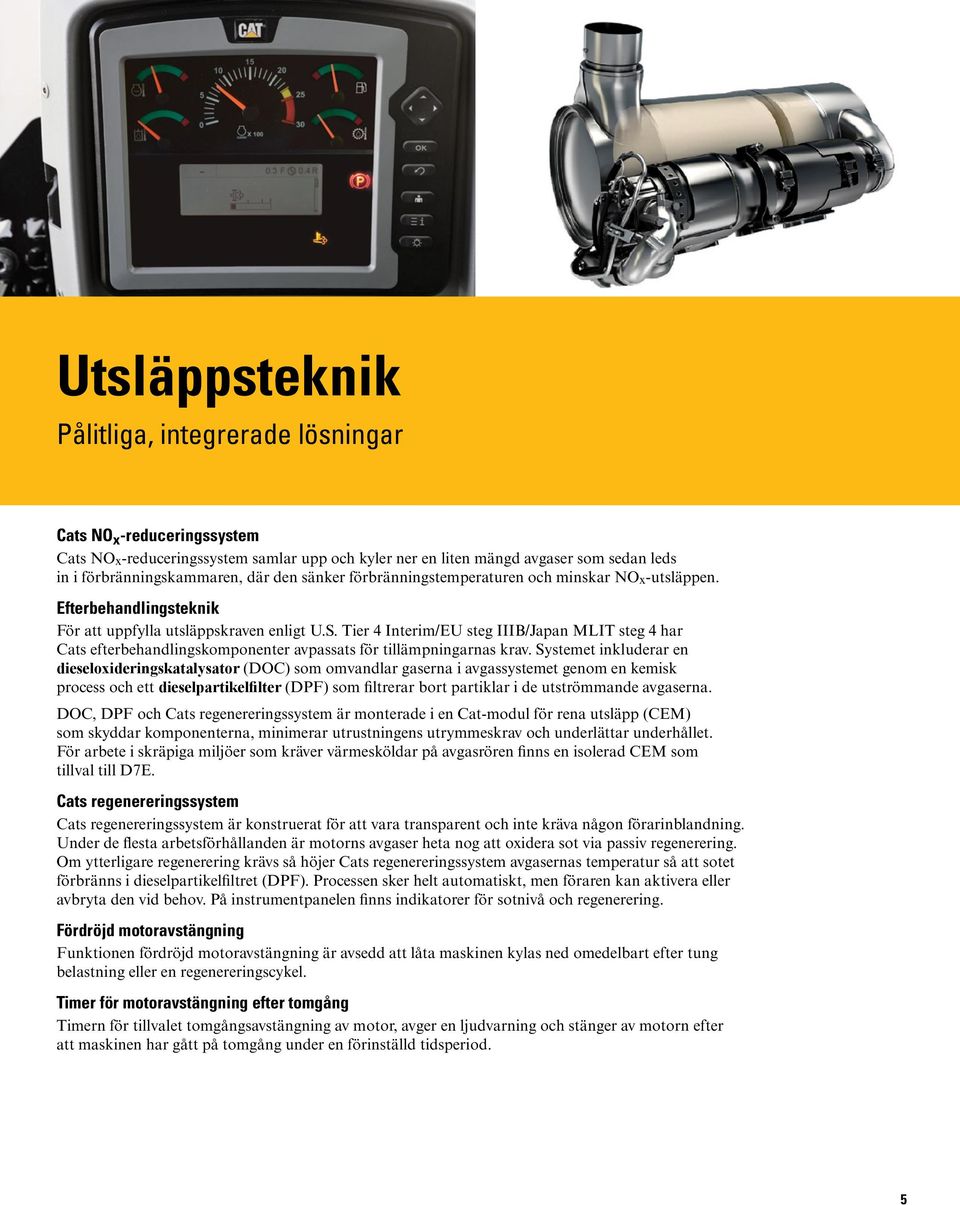

5 Utsläppsteknik Pålitliga, integrerade lösningar Cats NO x -reduceringssystem Cats NOx-reduceringssystem samlar upp och kyler ner en liten mängd avgaser som sedan leds in i förbränningskammaren, där den sänker förbränningstemperaturen och minskar NOx-utsläppen. Efterbehandlingsteknik För att uppfylla utsläppskraven enligt U.S. Tier 4 Interim/EU steg IIIB/Japan MLIT steg 4 har Cats efterbehandlingskomponenter avpassats för tillämpningarnas krav. Systemet inkluderar en dieseloxideringskatalysator (DOC) som omvandlar gaserna i avgassystemet genom en kemisk process och ett dieselpartikelfilter (DPF) som filtrerar bort partiklar i de utströmmande avgaserna. DOC, DPF och Cats regenereringssystem är monterade i en Cat-modul för rena utsläpp (CEM) som skyddar komponenterna, minimerar utrustningens utrymmeskrav och underlättar underhållet. För arbete i skräpiga miljöer som kräver värmesköldar på avgasrören finns en isolerad CEM som tillval till D7E. Cats regenereringssystem Cats regenereringssystem är konstruerat för att vara transparent och inte kräva någon förarinblandning. Under de flesta arbetsförhållanden är motorns avgaser heta nog att oxidera sot via passiv regenerering. Om ytterligare regenerering krävs så höjer Cats regenereringssystem avgasernas temperatur så att sotet förbränns i dieselpartikelfiltret (DPF). Processen sker helt automatiskt, men föraren kan aktivera eller avbryta den vid behov. På instrumentpanelen finns indikatorer för sotnivå och regenerering. Fördröjd motoravstängning Funktionen fördröjd motoravstängning är avsedd att låta maskinen kylas ned omedelbart efter tung belastning eller en regenereringscykel. Timer för motoravstängning efter tomgång Timern för tillvalet tomgångsavstängning av motor, avger en ljudvarning och stänger av motorn efter att maskinen har gått på tomgång under en förinställd tidsperiod. 5

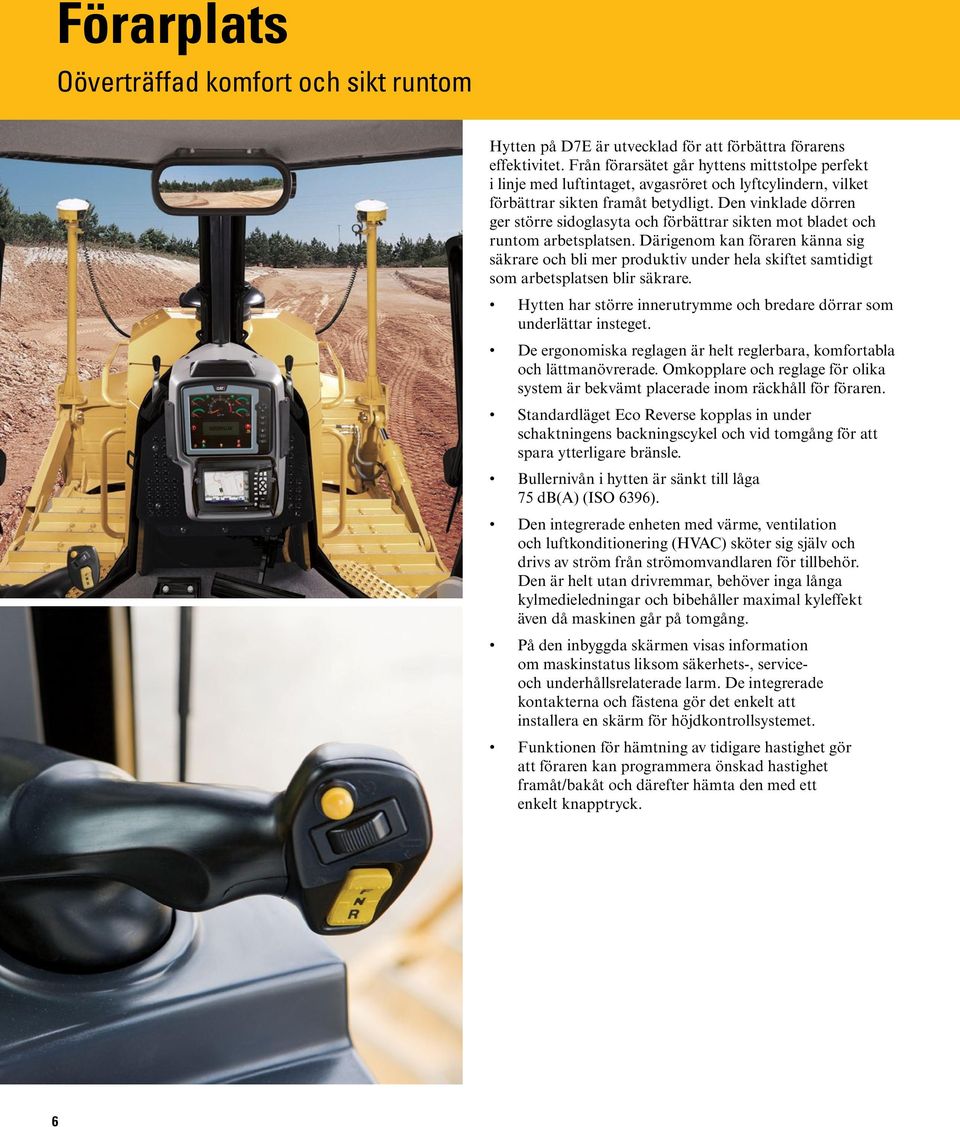

6 Förarplats Oöverträffad komfort och sikt runtom Hytten på D7E är utvecklad för att förbättra förarens effektivitet. Från förarsätet går hyttens mittstolpe perfekt i linje med luftintaget, avgasröret och lyftcylindern, vilket förbättrar sikten framåt betydligt. Den vinklade dörren ger större sidoglasyta och förbättrar sikten mot bladet och runtom arbetsplatsen. Därigenom kan föraren känna sig säkrare och bli mer produktiv under hela skiftet samtidigt som arbetsplatsen blir säkrare. Hytten har större innerutrymme och bredare dörrar som underlättar insteget. De ergonomiska reglagen är helt reglerbara, komfortabla och lättmanövrerade. Omkopplare och reglage för olika system är bekvämt placerade inom räckhåll för föraren. Standardläget Eco Reverse kopplas in under schaktningens backningscykel och vid tomgång för att spara ytterligare bränsle. Bullernivån i hytten är sänkt till låga 75 db(a) (ISO 6396). Den integrerade enheten med värme, ventilation och luftkonditionering (HVAC) sköter sig själv och drivs av ström från strömomvandlaren för tillbehör. Den är helt utan drivremmar, behöver inga långa kylmedieledningar och bibehåller maximal kyleffekt även då maskinen går på tomgång. På den inbyggda skärmen visas information om maskinstatus liksom säkerhets-, serviceoch underhållsrelaterade larm. De integrerade kontakterna och fästena gör det enkelt att installera en skärm för höjdkontrollsystemet. Funktionen för hämtning av tidigare hastighet gör att föraren kan programmera önskad hastighet framåt/bakåt och därefter hämta den med ett enkelt knapptryck. 6

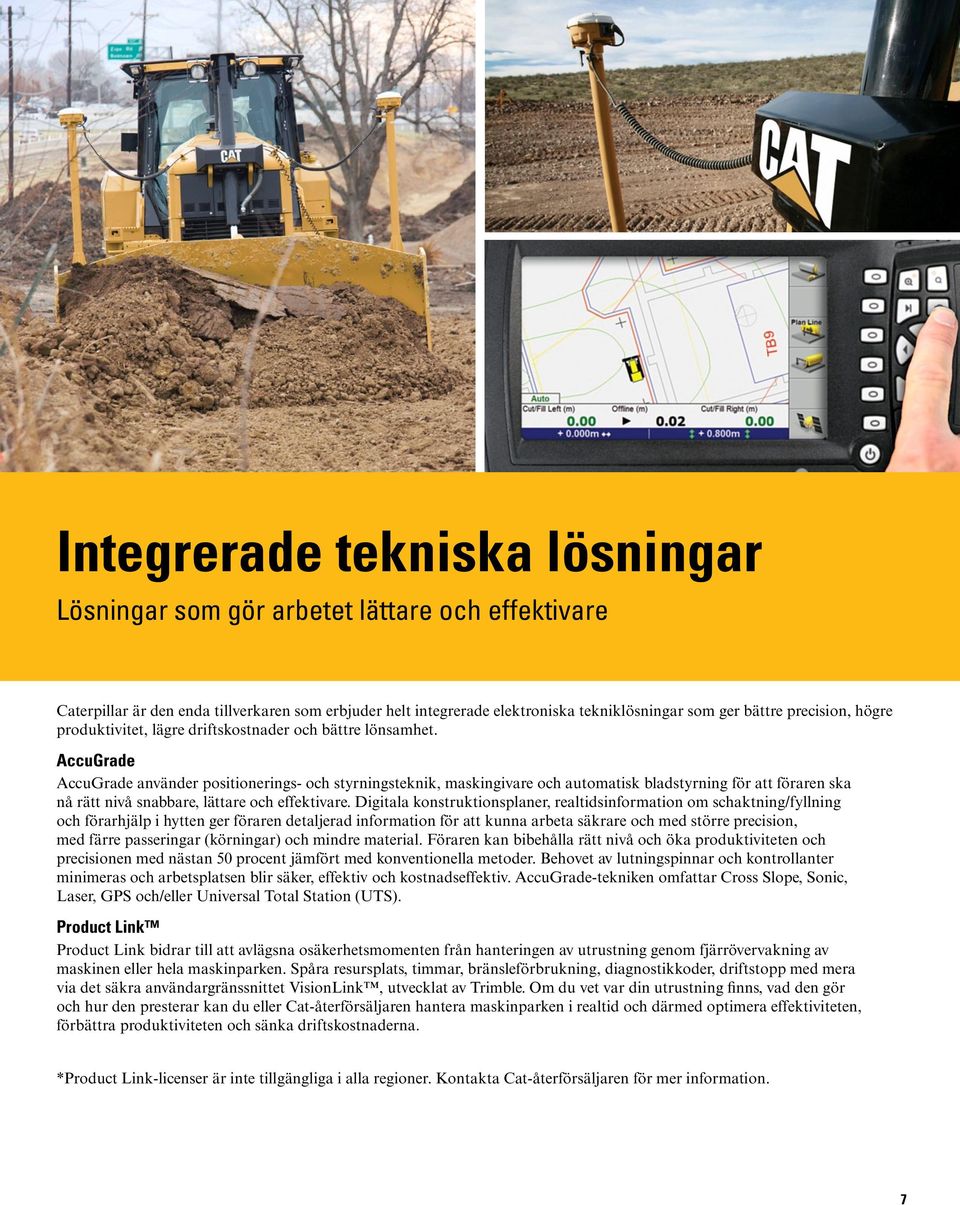

7 Integrerade tekniska lösningar Lösningar som gör arbetet lättare och effektivare Caterpillar är den enda tillverkaren som erbjuder helt integrerade elektroniska tekniklösningar som ger bättre precision, högre produktivitet, lägre driftskostnader och bättre lönsamhet. AccuGrade AccuGrade använder positionerings- och styrningsteknik, maskingivare och automatisk bladstyrning för att föraren ska nå rätt nivå snabbare, lättare och effektivare. Digitala konstruktionsplaner, realtidsinformation om schaktning/fyllning och förarhjälp i hytten ger föraren detaljerad information för att kunna arbeta säkrare och med större precision, med färre passeringar (körningar) och mindre material. Föraren kan bibehålla rätt nivå och öka produktiviteten och precisionen med nästan 50 procent jämfört med konventionella metoder. Behovet av lutningspinnar och kontrollanter minimeras och arbetsplatsen blir säker, effektiv och kostnadseffektiv. AccuGrade-tekniken omfattar Cross Slope, Sonic, Laser, GPS och/eller Universal Total Station (UTS). Product Link Product Link bidrar till att avlägsna osäkerhetsmomenten från hanteringen av utrustning genom fjärrövervakning av maskinen eller hela maskinparken. Spåra resursplats, timmar, bränsleförbrukning, diagnostikkoder, driftstopp med mera via det säkra användargränssnittet VisionLink, utvecklat av Trimble. Om du vet var din utrustning finns, vad den gör och hur den presterar kan du eller Cat-återförsäljaren hantera maskinparken i realtid och därmed optimera effektiviteten, förbättra produktiviteten och sänka driftskostnaderna. *Product Link-licenser är inte tillgängliga i alla regioner. Kontakta Cat-återförsäljaren för mer information. 7

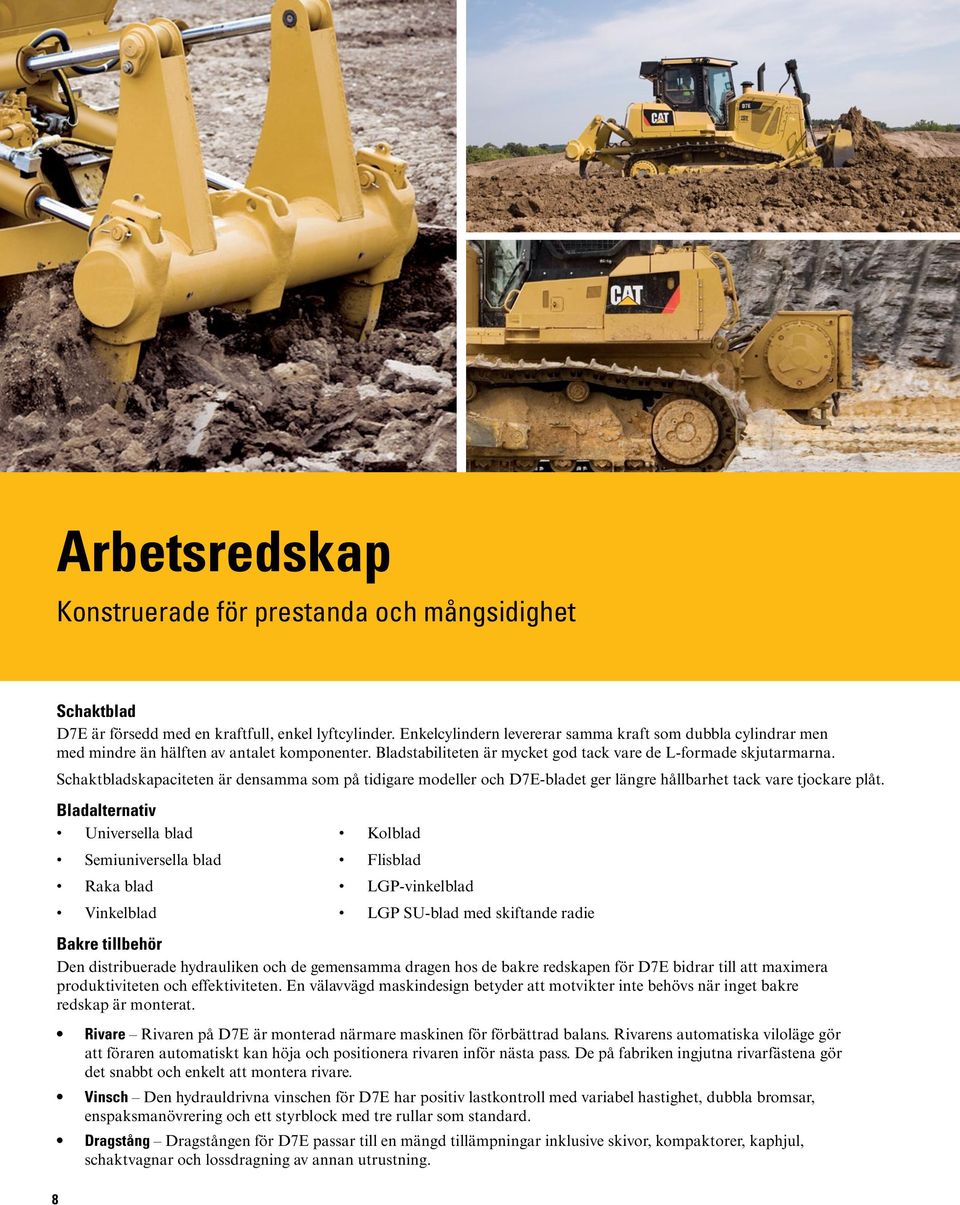

8 Arbetsredskap Konstruerade för prestanda och mångsidighet Schaktblad D7E är försedd med en kraftfull, enkel lyftcylinder. Enkelcylindern levererar samma kraft som dubbla cylindrar men med mindre än hälften av antalet komponenter. Bladstabiliteten är mycket god tack vare de L-formade skjutarmarna. Schaktbladskapaciteten är densamma som på tidigare modeller och D7E-bladet ger längre hållbarhet tack vare tjockare plåt. Bladalternativ Universella blad Kolblad Semiuniversella blad Flisblad Raka blad LGP-vinkelblad Vinkelblad LGP SU-blad med skiftande radie Bakre tillbehör Den distribuerade hydrauliken och de gemensamma dragen hos de bakre redskapen för D7E bidrar till att maximera produktiviteten och effektiviteten. En välavvägd maskindesign betyder att motvikter inte behövs när inget bakre redskap är monterat. Rivare Rivaren på D7E är monterad närmare maskinen för förbättrad balans. Rivarens automatiska viloläge gör att föraren automatiskt kan höja och positionera rivaren inför nästa pass. De på fabriken ingjutna rivarfästena gör det snabbt och enkelt att montera rivare. Vinsch Den hydrauldrivna vinschen för D7E har positiv lastkontroll med variabel hastighet, dubbla bromsar, enspaksmanövrering och ett styrblock med tre rullar som standard. Dragstång Dragstången för D7E passar till en mängd tillämpningar inklusive skivor, kompaktorer, kaphjul, schaktvagnar och lossdragning av annan utrustning. 8

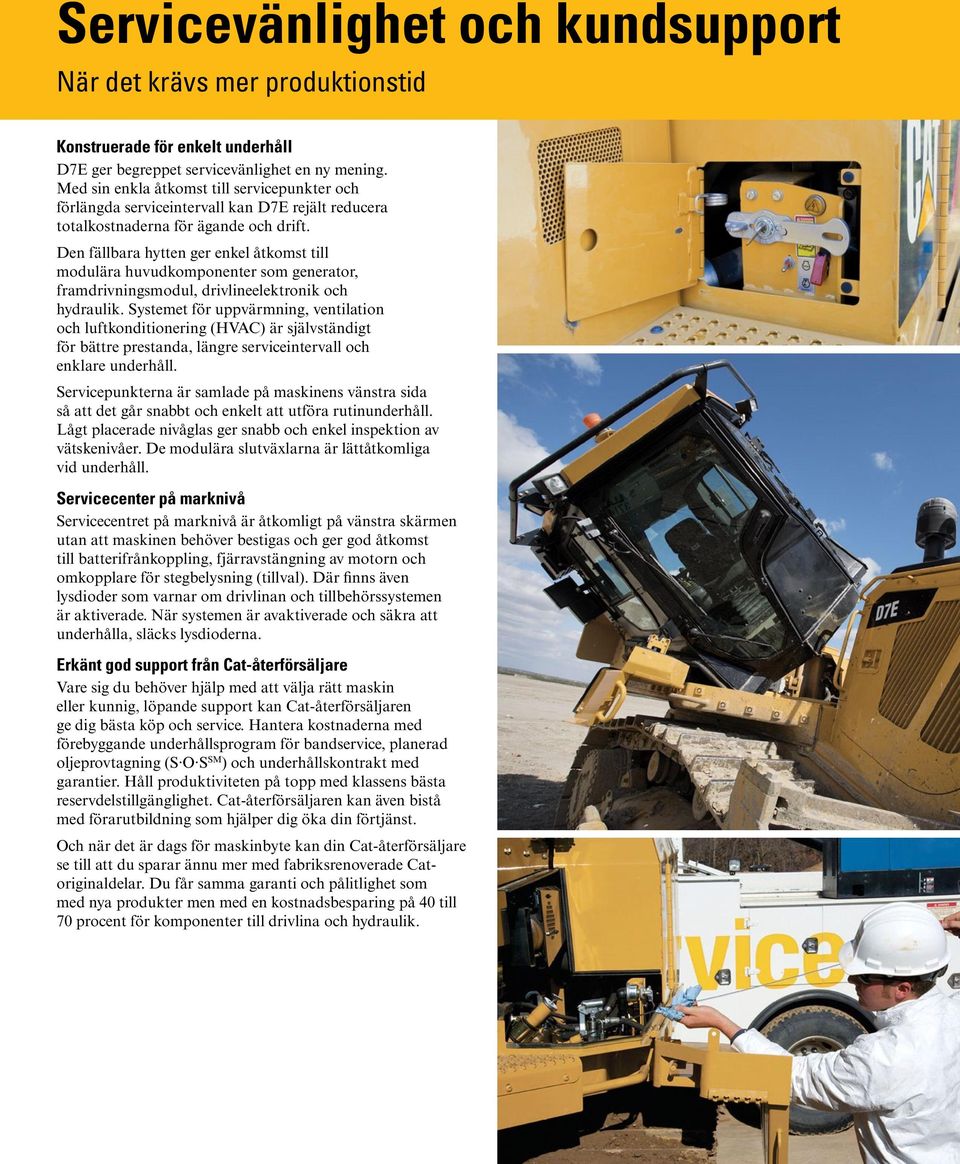

9 Servicevänlighet och kundsupport När det krävs mer produktionstid Konstruerade för enkelt underhåll D7E ger begreppet servicevänlighet en ny mening. Med sin enkla åtkomst till servicepunkter och förlängda serviceintervall kan D7E rejält reducera totalkostnaderna för ägande och drift. Den fällbara hytten ger enkel åtkomst till modulära huvudkomponenter som generator, framdrivningsmodul, drivlineelektronik och hydraulik. Systemet för uppvärmning, ventilation och luftkonditionering (HVAC) är självständigt för bättre prestanda, längre serviceintervall och enklare underhåll. Servicepunkterna är samlade på maskinens vänstra sida så att det går snabbt och enkelt att utföra rutinunderhåll. Lågt placerade nivåglas ger snabb och enkel inspektion av vätskenivåer. De modulära slutväxlarna är lättåtkomliga vid underhåll. Servicecenter på marknivå Servicecentret på marknivå är åtkomligt på vänstra skärmen utan att maskinen behöver bestigas och ger god åtkomst till batterifrånkoppling, fjärravstängning av motorn och omkopplare för stegbelysning (tillval). Där finns även lysdioder som varnar om drivlinan och tillbehörssystemen är aktiverade. När systemen är avaktiverade och säkra att underhålla, släcks lysdioderna. Erkänt god support från Cat-återförsäljare Vare sig du behöver hjälp med att välja rätt maskin eller kunnig, löpande support kan Cat-återförsäljaren ge dig bästa köp och service. Hantera kostnaderna med förebyggande underhållsprogram för bandservice, planerad oljeprovtagning (S O S SM ) och underhållskontrakt med garantier. Håll produktiviteten på topp med klassens bästa reservdelstillgänglighet. Cat-återförsäljaren kan även bistå med förarutbildning som hjälper dig öka din förtjänst. Och när det är dags för maskinbyte kan din Cat-återförsäljare se till att du sparar ännu mer med fabriksrenoverade Catoriginaldelar. Du får samma garanti och pålitlighet som med nya produkter men med en kostnadsbesparing på 40 till 70 procent för komponenter till drivlina och hydraulik. 9

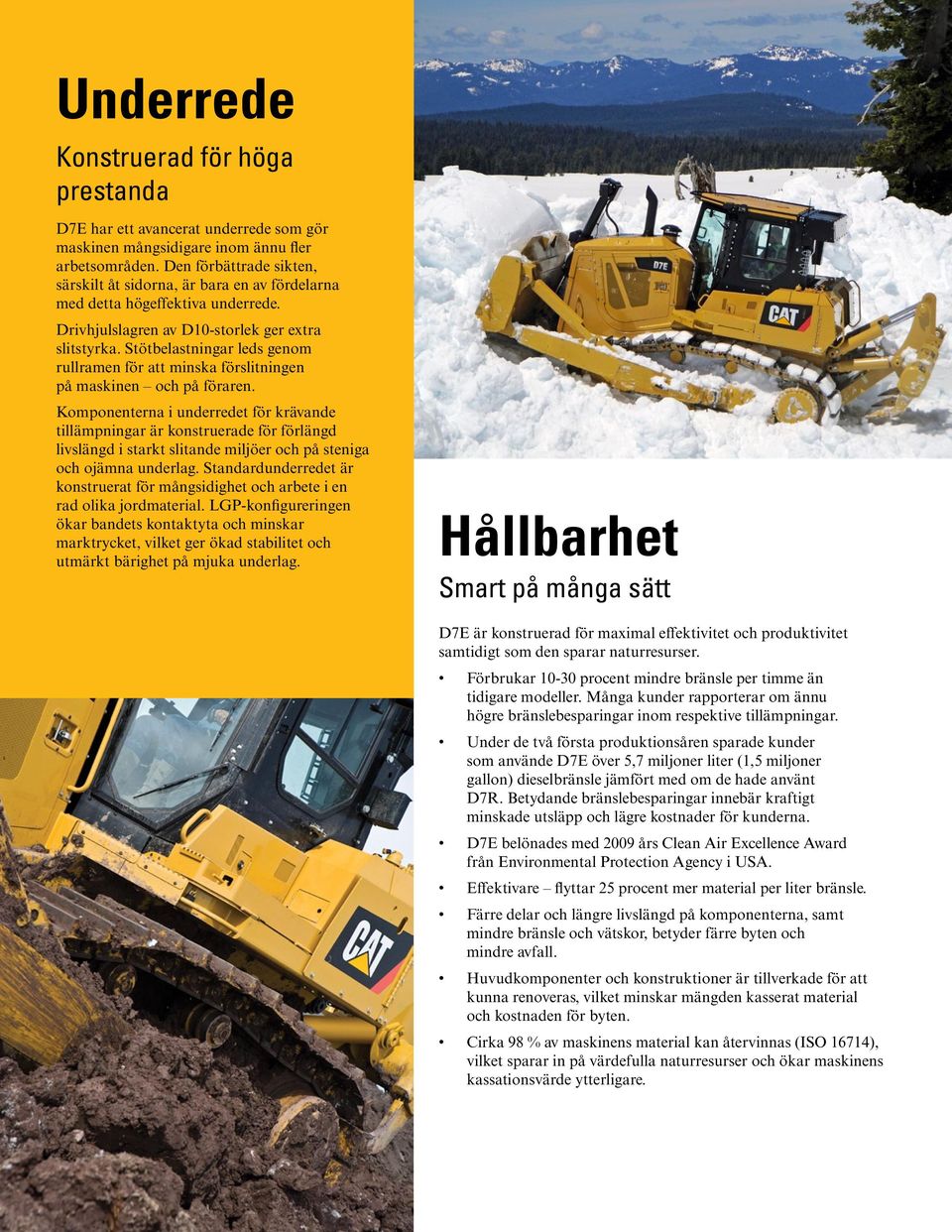

10 Underrede Konstruerad för höga prestanda D7E har ett avancerat underrede som gör maskinen mångsidigare inom ännu fler arbetsområden. Den förbättrade sikten, särskilt åt sidorna, är bara en av fördelarna med detta högeffektiva underrede. Drivhjulslagren av D10-storlek ger extra slitstyrka. Stötbelastningar leds genom rullramen för att minska förslitningen på maskinen och på föraren. Komponenterna i underredet för krävande tillämpningar är konstruerade för förlängd livslängd i starkt slitande miljöer och på steniga och ojämna underlag. Standardunderredet är konstruerat för mångsidighet och arbete i en rad olika jordmaterial. LGP-konfigureringen ökar bandets kontaktyta och minskar marktrycket, vilket ger ökad stabilitet och utmärkt bärighet på mjuka underlag. Hållbarhet Smart på många sätt D7E är konstruerad för maximal effektivitet och produktivitet samtidigt som den sparar naturresurser. Förbrukar procent mindre bränsle per timme än tidigare modeller. Många kunder rapporterar om ännu högre bränslebesparingar inom respektive tillämpningar. Under de två första produktionsåren sparade kunder som använde D7E över 5,7 miljoner liter (1,5 miljoner gallon) dieselbränsle jämfört med om de hade använt D7R. Betydande bränslebesparingar innebär kraftigt minskade utsläpp och lägre kostnader för kunderna. D7E belönades med 2009 års Clean Air Excellence Award från Environmental Protection Agency i USA. Effektivare flyttar 25 procent mer material per liter bränsle. Färre delar och längre livslängd på komponenterna, samt mindre bränsle och vätskor, betyder färre byten och mindre avfall. Huvudkomponenter och konstruktioner är tillverkade för att kunna renoveras, vilket minskar mängden kasserat material och kostnaden för byten. Cirka 98 % av maskinens material kan återvinnas (ISO 16714), vilket sparar in på värdefulla naturresurser och ökar maskinens kassationsvärde ytterligare. 10

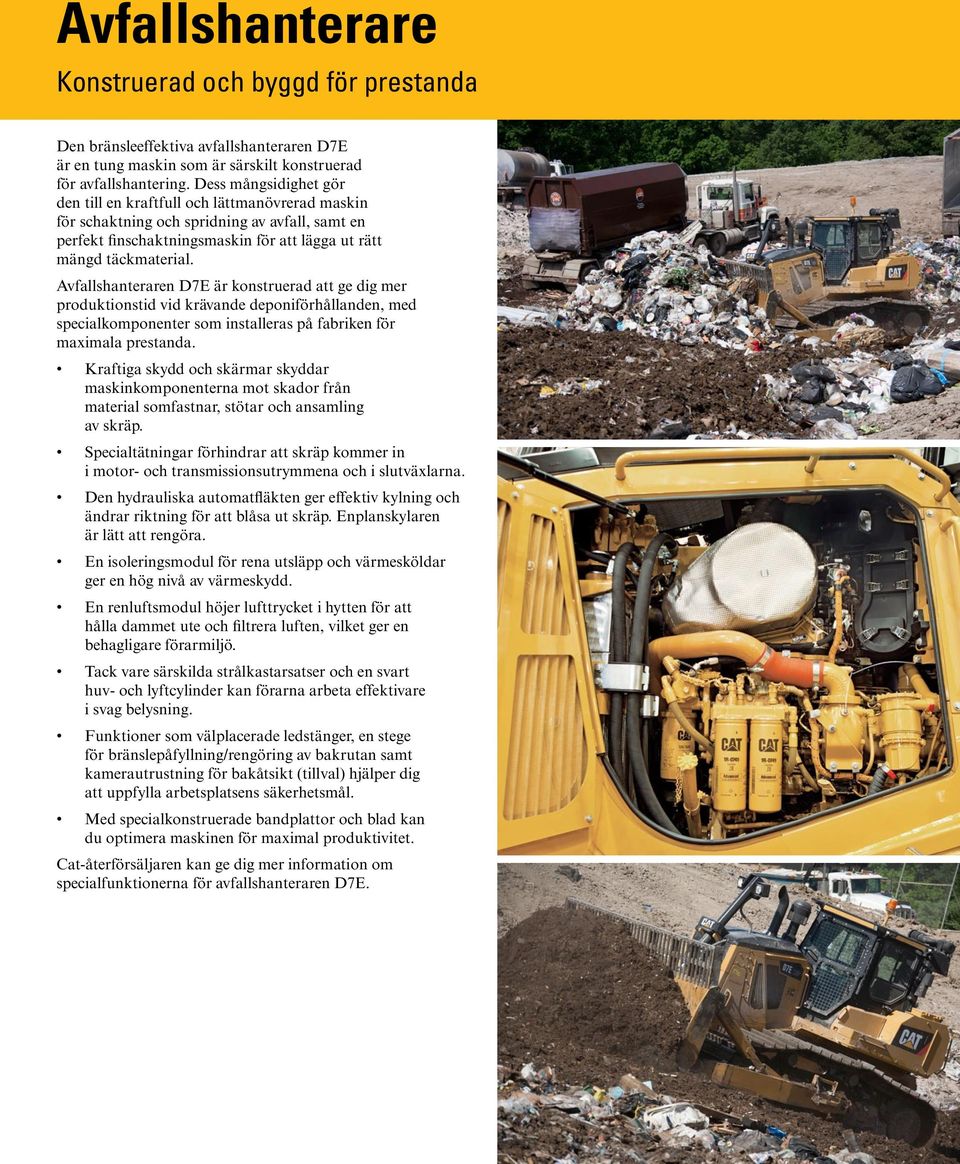

11 Avfallshanterare Konstruerad och byggd för prestanda Den bränsleeffektiva avfallshanteraren D7E är en tung maskin som är särskilt konstruerad för avfallshantering. Dess mångsidighet gör den till en kraftfull och lättmanövrerad maskin för schaktning och spridning av avfall, samt en perfekt finschaktningsmaskin för att lägga ut rätt mängd täckmaterial. Avfallshanteraren D7E är konstruerad att ge dig mer produktionstid vid krävande deponiförhållanden, med specialkomponenter som installeras på fabriken för maximala prestanda. Kraftiga skydd och skärmar skyddar maskinkomponenterna mot skador från material somfastnar, stötar och ansamling av skräp. Specialtätningar förhindrar att skräp kommer in i motor- och transmissionsutrymmena och i slutväxlarna. Den hydrauliska automatfläkten ger effektiv kylning och ändrar riktning för att blåsa ut skräp. Enplanskylaren är lätt att rengöra. En isoleringsmodul för rena utsläpp och värmesköldar ger en hög nivå av värmeskydd. En renluftsmodul höjer lufttrycket i hytten för att hålla dammet ute och filtrera luften, vilket ger en behagligare förarmiljö. Tack vare särskilda strålkastarsatser och en svart huv- och lyftcylinder kan förarna arbeta effektivare i svag belysning. Funktioner som välplacerade ledstänger, en stege för bränslepåfyllning/rengöring av bakrutan samt kamerautrustning för bakåtsikt (tillval) hjälper dig att uppfylla arbetsplatsens säkerhetsmål. Med specialkonstruerade bandplattor och blad kan du optimera maskinen för maximal produktivitet. Cat-återförsäljaren kan ge dig mer information om specialfunktionerna för avfallshanteraren D7E. 11

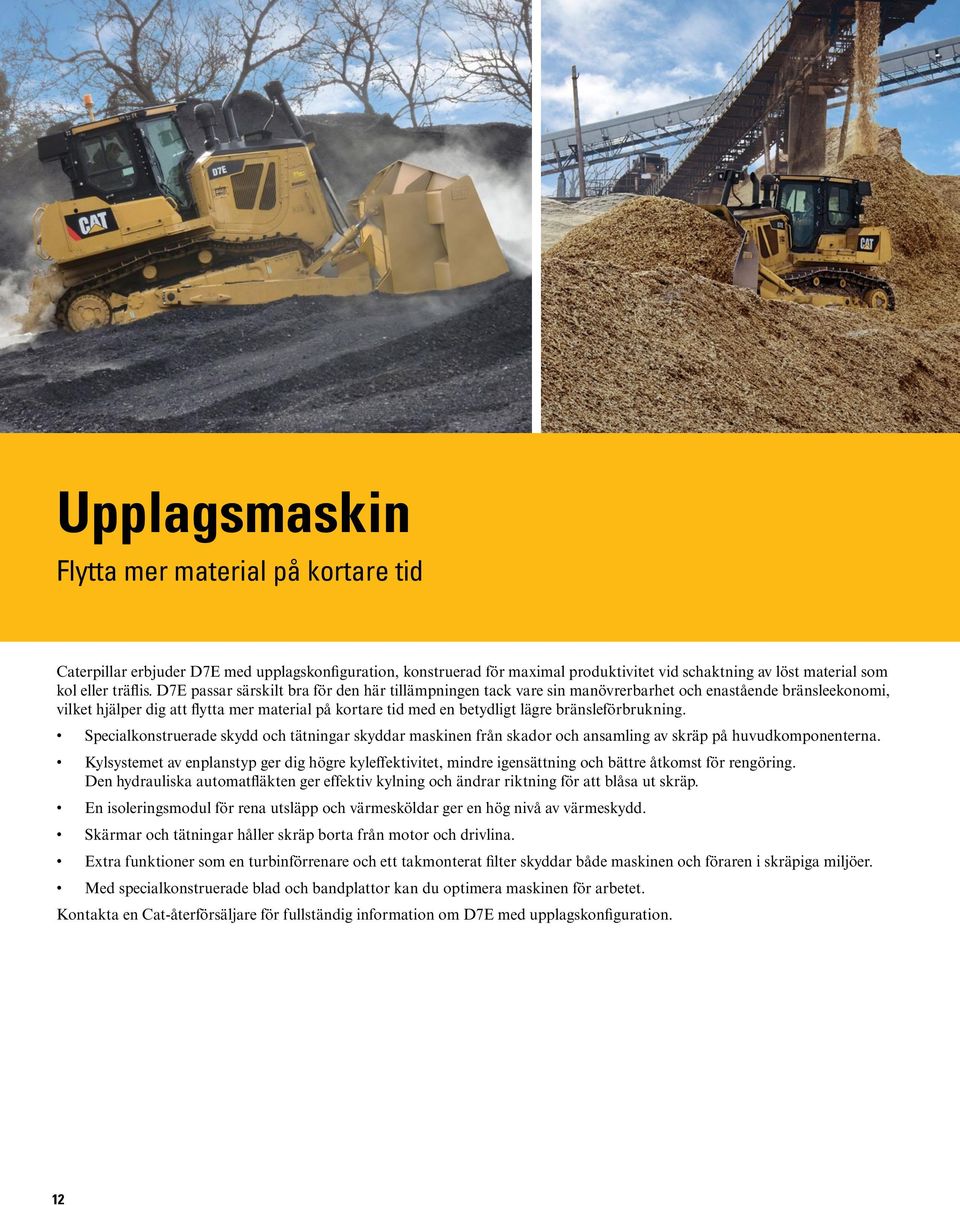

12 Upplagsmaskin Flytta mer material på kortare tid Caterpillar erbjuder D7E med upplagskonfiguration, konstruerad för maximal produktivitet vid schaktning av löst material som kol eller träflis. D7E passar särskilt bra för den här tillämpningen tack vare sin manövrerbarhet och enastående bränsleekonomi, vilket hjälper dig att flytta mer material på kortare tid med en betydligt lägre bränsleförbrukning. Specialkonstruerade skydd och tätningar skyddar maskinen från skador och ansamling av skräp på huvudkomponenterna. Kylsystemet av enplanstyp ger dig högre kyleffektivitet, mindre igensättning och bättre åtkomst för rengöring. Den hydrauliska automatfläkten ger effektiv kylning och ändrar riktning för att blåsa ut skräp. En isoleringsmodul för rena utsläpp och värmesköldar ger en hög nivå av värmeskydd. Skärmar och tätningar håller skräp borta från motor och drivlina. Extra funktioner som en turbinförrenare och ett takmonterat filter skyddar både maskinen och föraren i skräpiga miljöer. Med specialkonstruerade blad och bandplattor kan du optimera maskinen för arbetet. Kontakta en Cat-återförsäljare för fullständig information om D7E med upplagskonfiguration. 12

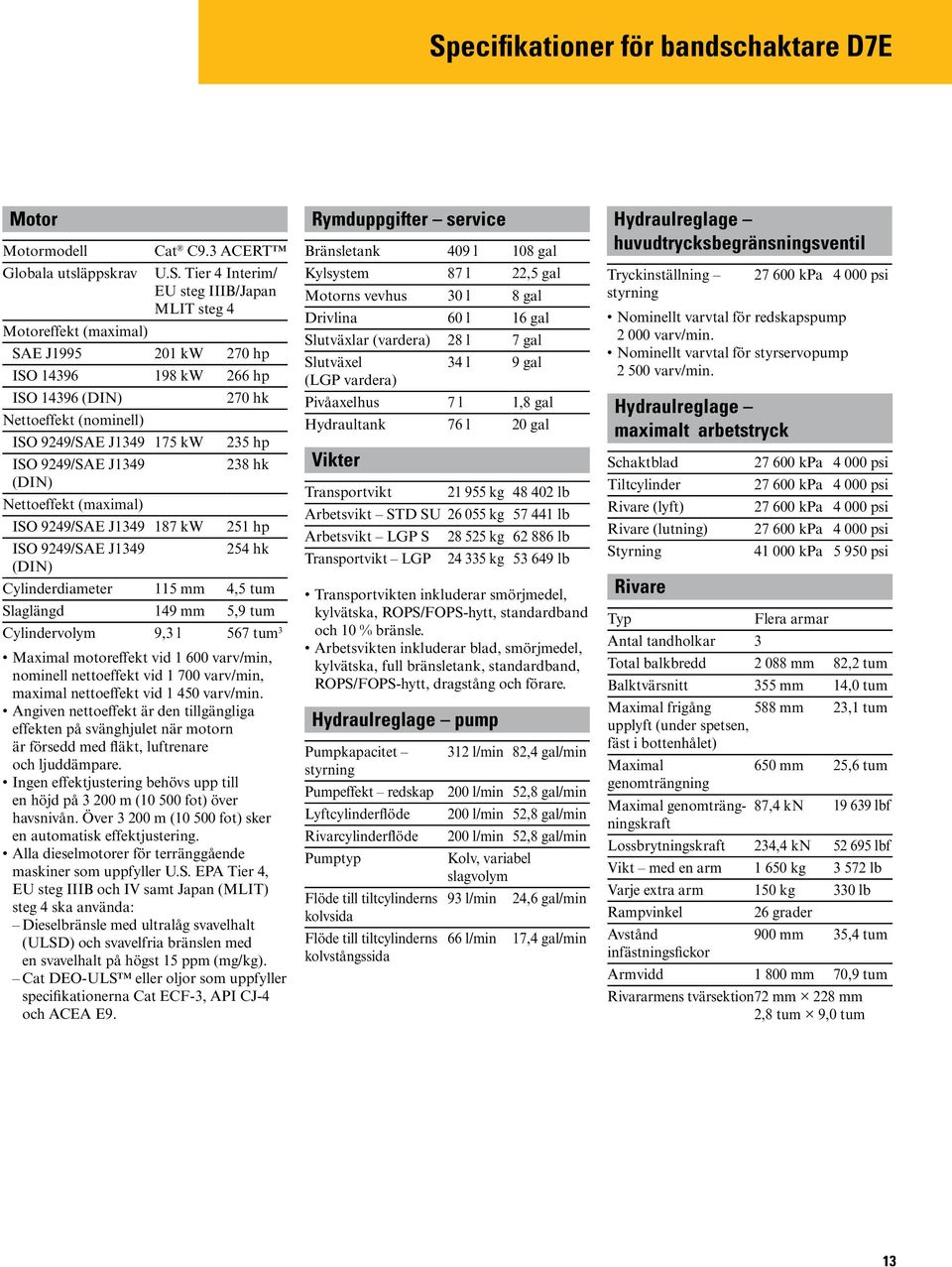

13 Specifikationer för bandschaktare D7E Motor Motormodell Cat C9.3 ACERT Globala utsläppskrav U.S. Tier 4 Interim/ EU steg IIIB/Japan MLIT steg 4 Motoreffekt (maximal) SAE J kw 270 hp ISO kw 266 hp ISO (DIN) 270 hk Nettoeffekt (nominell) ISO 9249/SAE J kw 235 hp ISO 9249/SAE J hk (DIN) Nettoeffekt (maximal) ISO 9249/SAE J kw 251 hp ISO 9249/SAE J hk (DIN) Cylinderdiameter 115 mm 4,5 tum Slaglängd 149 mm 5,9 tum Cylindervolym 9,3 l 567 tum 3 Maximal motoreffekt vid varv/min, nominell nettoeffekt vid varv/min, maximal nettoeffekt vid varv/min. Angiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med fläkt, luftrenare och ljuddämpare. Ingen effektjustering behövs upp till en höjd på m ( fot) över havsnivån. Över m ( fot) sker en automatisk effektjustering. Alla dieselmotorer för terränggående maskiner som uppfyller U.S. EPA Tier 4, EU steg IIIB och IV samt Japan (MLIT) steg 4 ska använda: Dieselbränsle med ultralåg svavelhalt (ULSD) och svavelfria bränslen med en svavelhalt på högst 15 ppm (mg/kg). Cat DEO-ULS eller oljor som uppfyller specifikationerna Cat ECF-3, API CJ-4 och ACEA E9. Rymduppgifter service Bränsletank 409 l 108 gal Kylsystem 87 l 22,5 gal Motorns vevhus 30 l 8 gal Drivlina 60 l 16 gal Slutväxlar (vardera) 28 l 7 gal Slutväxel 34 l 9 gal (LGP vardera) Pivåaxelhus 7 l 1,8 gal Hydraultank 76 l 20 gal Vikter Transportvikt kg lb Arbetsvikt STD SU kg lb Arbetsvikt LGP S kg lb Transportvikt LGP kg lb Transportvikten inkluderar smörjmedel, kylvätska, ROPS/FOPS-hytt, standardband och 10 % bränsle. Arbetsvikten inkluderar blad, smörjmedel, kylvätska, full bränsletank, standardband, ROPS/FOPS-hytt, dragstång och förare. Hydraulreglage pump Pumpkapacitet styrning Pumpeffekt redskap Lyftcylinderflöde Rivarcylinderflöde Pumptyp Flöde till tiltcylinderns kolvsida Flöde till tiltcylinderns kolvstångssida 312 l/min 82,4 gal/min 200 l/min 52,8 gal/min 200 l/min 52,8 gal/min 200 l/min 52,8 gal/min Kolv, variabel slagvolym 93 l/min 24,6 gal/min 66 l/min 17,4 gal/min Hydraulreglage huvudtrycksbegränsningsventil Tryckinställning kpa psi styrning Nominellt varvtal för redskapspump varv/min. Nominellt varvtal för styrservopump varv/min. Hydraulreglage maximalt arbetstryck Schaktblad Tiltcylinder Rivare (lyft) Rivare (lutning) Styrning Rivare kpa psi kpa psi kpa psi kpa psi kpa psi Typ Flera armar Antal tandholkar 3 Total balkbredd mm 82,2 tum Balktvärsnitt 355 mm 14,0 tum Maximal frigång 588 mm 23,1 tum upplyft (under spetsen, fäst i bottenhålet) Maximal 650 mm 25,6 tum genomträngning Maximal genomträngningskraft 87,4 kn lbf Lossbrytningskraft 234,4 kn lbf Vikt med en arm kg lb Varje extra arm 150 kg 330 lb Rampvinkel 26 grader Avstånd 900 mm 35,4 tum infästningsfickor Armvidd mm 70,9 tum Rivararmens tvärsektion72 mm 228 mm 2,8 tum 9,0 tum 13

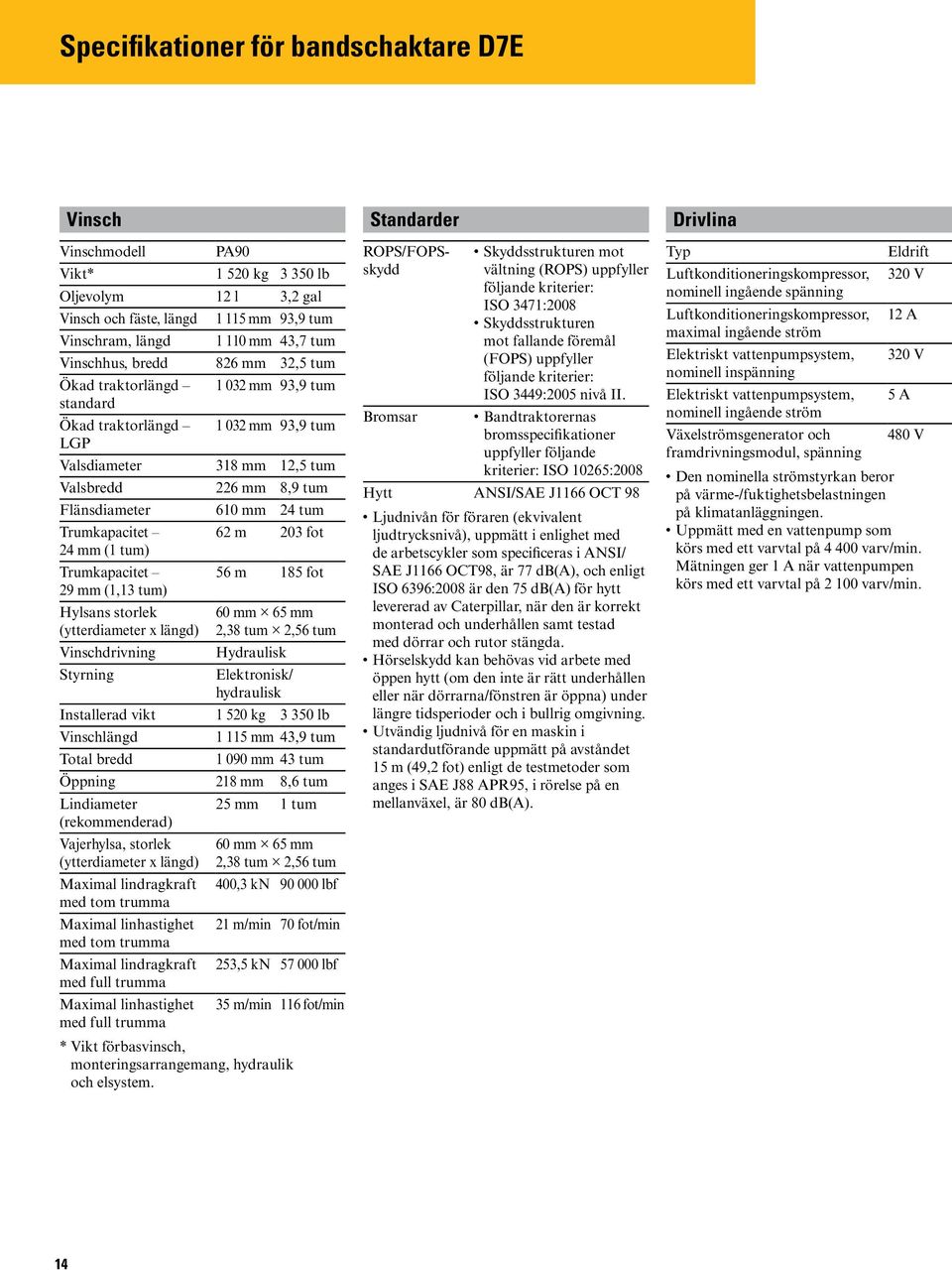

14 Specifikationer för bandschaktare D7E Vinsch Vinschmodell PA90 Vikt* kg lb Oljevolym 12 l 3,2 gal Vinsch och fäste, längd Vinschram, längd mm 93,9 tum mm 43,7 tum Vinschhus, bredd 826 mm 32,5 tum Ökad traktorlängd mm 93,9 tum standard Ökad traktorlängd mm 93,9 tum LGP Valsdiameter 318 mm 12,5 tum Valsbredd 226 mm 8,9 tum Flänsdiameter 610 mm 24 tum Trumkapacitet 62 m 203 fot 24 mm (1 tum) Trumkapacitet 29 mm (1,13 tum) 56 m 185 fot Hylsans storlek (ytterdiameter x längd) Vinschdrivning Styrning 60 mm 65 mm 2,38 tum 2,56 tum Hydraulisk Elektronisk/ hydraulisk Installerad vikt kg lb Vinschlängd mm 43,9 tum Total bredd mm 43 tum Öppning 218 mm 8,6 tum Lindiameter (rekommenderad) 25 mm 1 tum Vajerhylsa, storlek (ytterdiameter x längd) Maximal lindragkraft med tom trumma Maximal linhastighet med tom trumma Maximal lindragkraft med full trumma Maximal linhastighet med full trumma 60 mm 65 mm 2,38 tum 2,56 tum 400,3 kn lbf 21 m/min 70 fot/min 253,5 kn lbf 35 m/min 116 fot/min * Vikt förbasvinsch, monteringsarrangemang, hydraulik och elsystem. Standarder ROPS/FOPSskydd Bromsar Skyddsstrukturen mot vältning (ROPS) uppfyller följande kriterier: ISO 3471:2008 Skyddsstrukturen mot fallande föremål (FOPS) uppfyller följande kriterier: ISO 3449:2005 nivå II. Bandtraktorernas bromsspecifikationer uppfyller följande kriterier: ISO 10265:2008 Hytt ANSI/SAE J1166 OCT 98 Ljudnivån för föraren (ekvivalent ljudtrycksnivå), uppmätt i enlighet med de arbetscykler som specificeras i ANSI/ SAE J1166 OCT98, är 77 db(a), och enligt ISO 6396:2008 är den 75 db(a) för hytt levererad av Caterpillar, när den är korrekt monterad och underhållen samt testad med dörrar och rutor stängda. Hörselskydd kan behövas vid arbete med öppen hytt (om den inte är rätt underhållen eller när dörrarna/fönstren är öppna) under längre tidsperioder och i bullrig omgivning. Utvändig ljudnivå för en maskin i standardutförande uppmätt på avståndet 15 m (49,2 fot) enligt de testmetoder som anges i SAE J88 APR95, i rörelse på en mellanväxel, är 80 db(a). Drivlina Typ Eldrift Luftkonditioneringskompressor, 320 V nominell ingående spänning Luftkonditioneringskompressor, 12 A maximal ingående ström Elektriskt vattenpumpsystem, 320 V nominell inspänning Elektriskt vattenpumpsystem, 5 A nominell ingående ström Växelströmsgenerator och 480 V framdrivningsmodul, spänning Den nominella strömstyrkan beror på värme-/fuktighetsbelastningen på klimatanläggningen. Uppmätt med en vattenpump som körs med ett varvtal på varv/min. Mätningen ger 1 A när vattenpumpen körs med ett varvtal på varv/min. 14

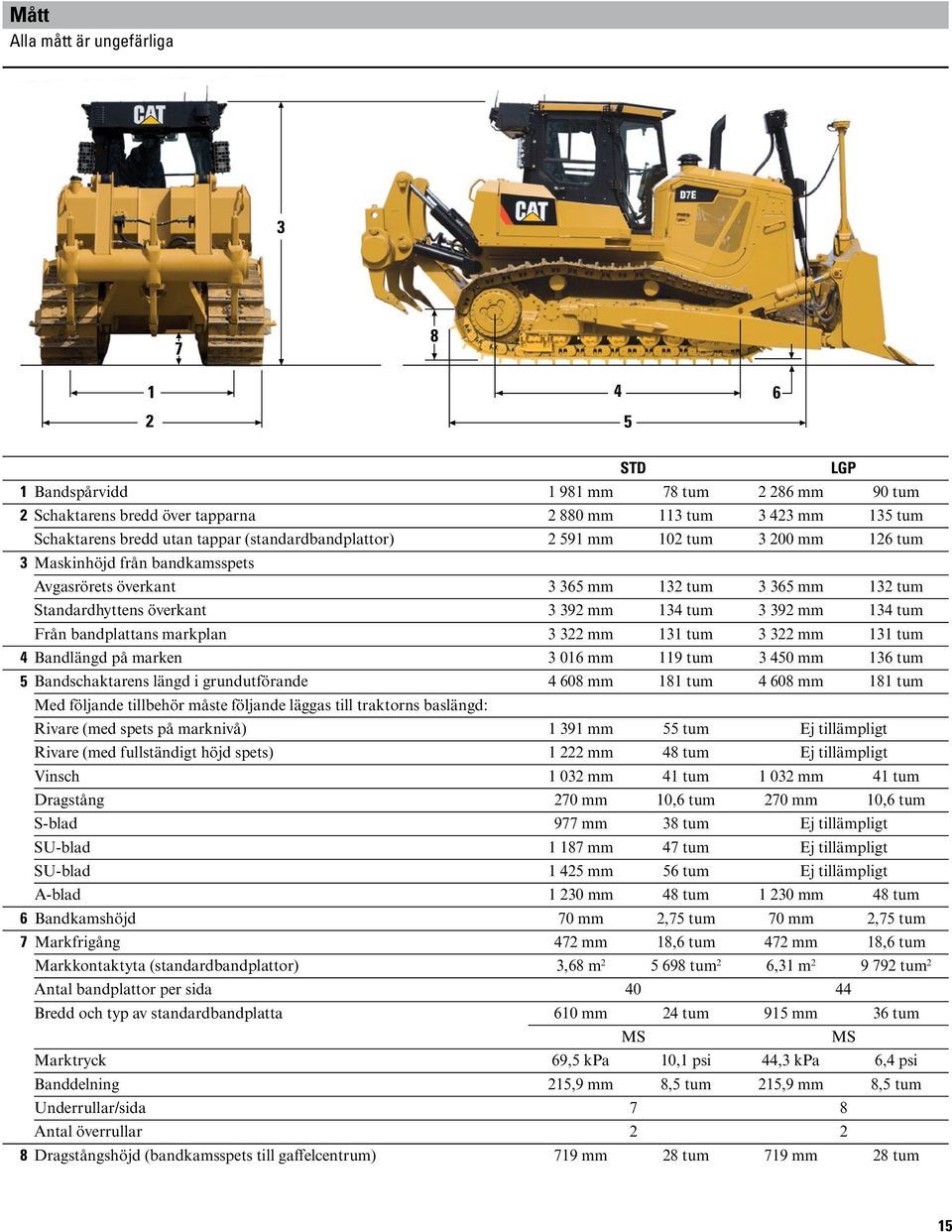

15 Mått Alla mått är ungefärliga STD LGP 1 Bandspårvidd mm 78 tum mm 90 tum 2 Schaktarens bredd över tapparna mm 113 tum mm 135 tum Schaktarens bredd utan tappar (standardbandplattor) mm 102 tum mm 126 tum 3 Maskinhöjd från bandkamsspets Avgasrörets överkant mm 132 tum mm 132 tum Standardhyttens överkant mm 134 tum mm 134 tum Från bandplattans markplan mm 131 tum mm 131 tum 4 Bandlängd på marken mm 119 tum mm 136 tum 5 Bandschaktarens längd i grundutförande mm 181 tum mm 181 tum Med följande tillbehör måste följande läggas till traktorns baslängd: Rivare (med spets på marknivå) mm 55 tum Ej tillämpligt Rivare (med fullständigt höjd spets) mm 48 tum Ej tillämpligt Vinsch mm 41 tum mm 41 tum Dragstång 270 mm 10,6 tum 270 mm 10,6 tum S-blad 977 mm 38 tum Ej tillämpligt SU-blad mm 47 tum Ej tillämpligt SU-blad mm 56 tum Ej tillämpligt A-blad mm 48 tum mm 48 tum 6 Bandkamshöjd 70 mm 2,75 tum 70 mm 2,75 tum 7 Markfrigång 472 mm 18,6 tum 472 mm 18,6 tum Markkontaktyta (standardbandplattor) 3,68 m tum 2 6,31 m tum 2 Antal bandplattor per sida Bredd och typ av standardbandplatta 610 mm 24 tum 915 mm 36 tum MS MS Marktryck 69,5 kpa 10,1 psi 44,3 kpa 6,4 psi Banddelning 215,9 mm 8,5 tum 215,9 mm 8,5 tum Underrullar/sida 7 8 Antal överrullar Dragstångshöjd (bandkamsspets till gaffelcentrum) 719 mm 28 tum 719 mm 28 tum 15

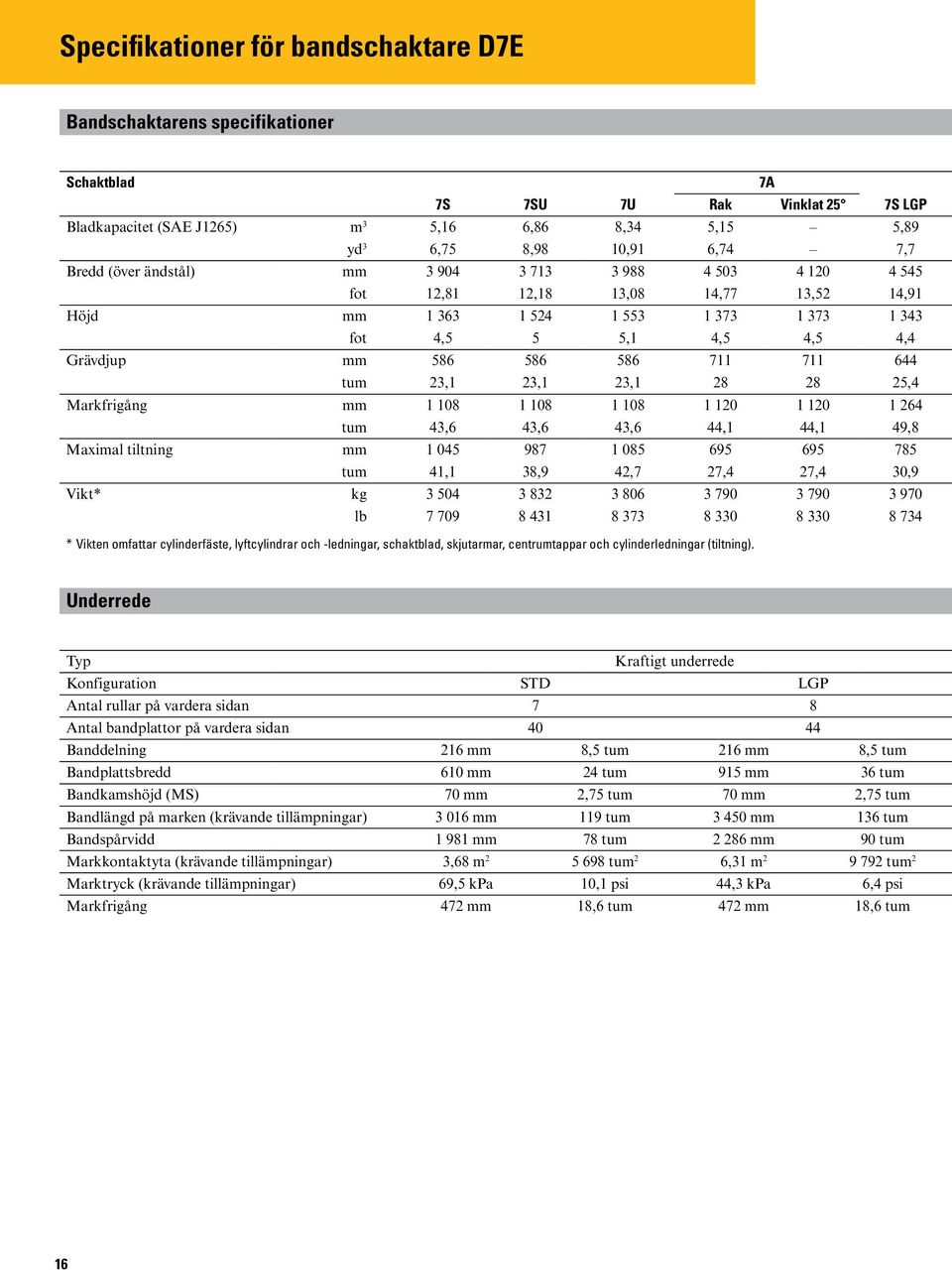

16 Specifikationer för bandschaktare D7E Bandschaktarens specifikationer Schaktblad 7A 7S 7SU 7U Rak Vinklat 25 7S LGP Bladkapacitet (SAE J1265) m 3 5,16 6,86 8,34 5,15 5,89 yd 3 6,75 8,98 10,91 6,74 7,7 Bredd (över ändstål) mm fot 12,81 12,18 13,08 14,77 13,52 14,91 Höjd mm fot 4,5 5 5,1 4,5 4,5 4,4 Grävdjup mm tum 23,1 23,1 23, ,4 Markfrigång mm tum 43,6 43,6 43,6 44,1 44,1 49,8 Maximal tiltning mm tum 41,1 38,9 42,7 27,4 27,4 30,9 Vikt* kg lb * Vikten omfattar cylinderfäste, lyftcylindrar och -ledningar, schaktblad, skjutarmar, centrumtappar och cylinderledningar (tiltning). Underrede Typ Kraftigt underrede Konfiguration STD LGP Antal rullar på vardera sidan 7 8 Antal bandplattor på vardera sidan Banddelning 216 mm 8,5 tum 216 mm 8,5 tum Bandplattsbredd 610 mm 24 tum 915 mm 36 tum Bandkamshöjd (MS) 70 mm 2,75 tum 70 mm 2,75 tum Bandlängd på marken (krävande tillämpningar) mm 119 tum mm 136 tum Bandspårvidd mm 78 tum mm 90 tum Markkontaktyta (krävande tillämpningar) 3,68 m tum 2 6,31 m tum 2 Marktryck (krävande tillämpningar) 69,5 kpa 10,1 psi 44,3 kpa 6,4 psi Markfrigång 472 mm 18,6 tum 472 mm 18,6 tum 16

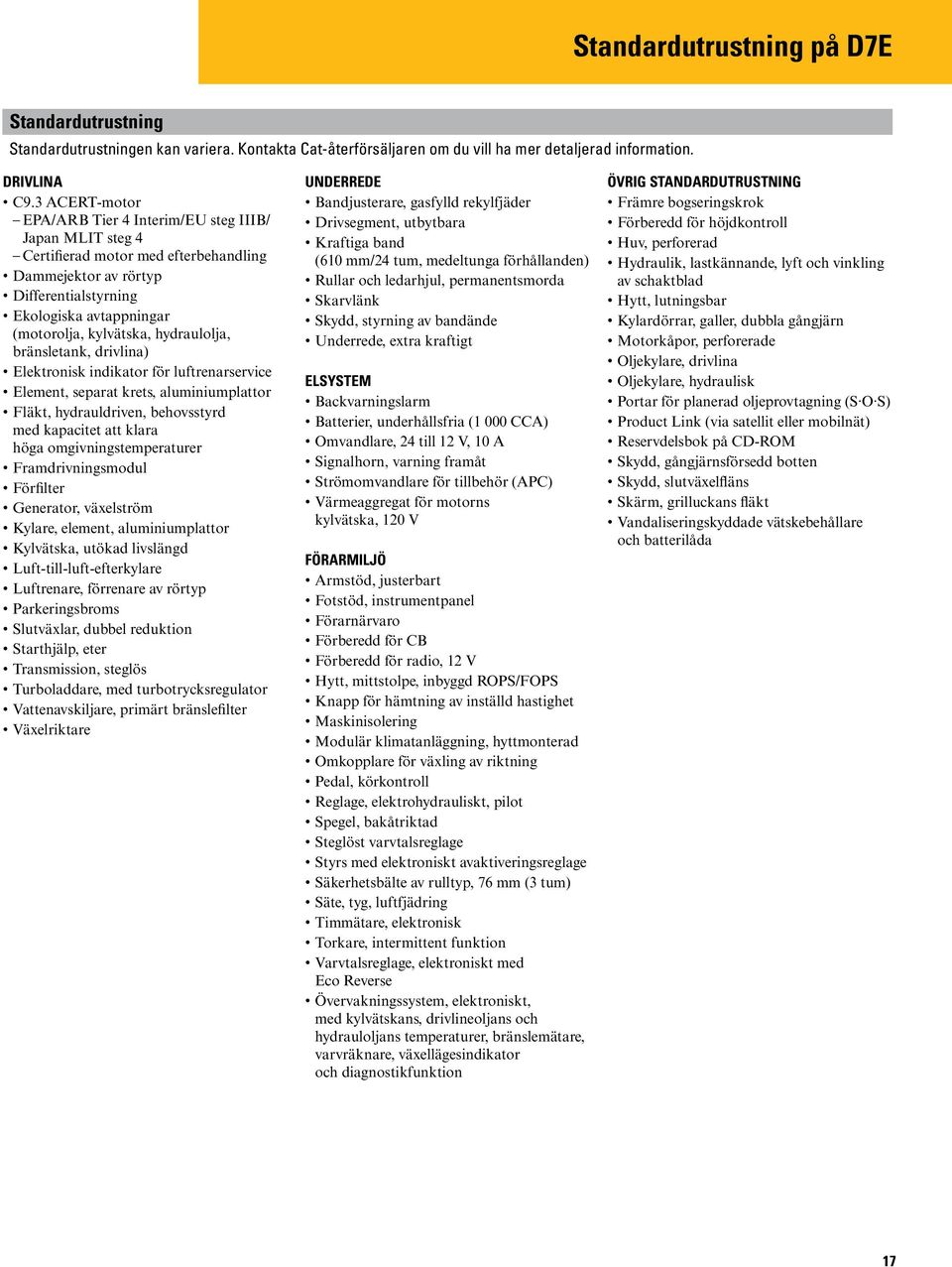

17 Standardutrustning på D7E Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. DRIVLINA C9.3 ACERT-motor EPA/ARB Tier 4 Interim/EU steg IIIB/ Japan MLIT steg 4 Certifierad motor med efterbehandling Dammejektor av rörtyp Differentialstyrning Ekologiska avtappningar (motorolja, kylvätska, hydraulolja, bränsletank, drivlina) Elektronisk indikator för luftrenarservice Element, separat krets, aluminiumplattor Fläkt, hydrauldriven, behovsstyrd med kapacitet att klara höga omgivningstemperaturer Framdrivningsmodul Förfilter Generator, växelström Kylare, element, aluminiumplattor Kylvätska, utökad livslängd Luft-till-luft-efterkylare Luftrenare, förrenare av rörtyp Parkeringsbroms Slutväxlar, dubbel reduktion Starthjälp, eter Transmission, steglös Turboladdare, med turbotrycksregulator Vattenavskiljare, primärt bränslefilter Växelriktare UNDERREDE Bandjusterare, gasfylld rekylfjäder Drivsegment, utbytbara Kraftiga band (610 mm/24 tum, medeltunga förhållanden) Rullar och ledarhjul, permanentsmorda Skarvlänk Skydd, styrning av bandände Underrede, extra kraftigt ELSYSTEM Backvarningslarm Batterier, underhållsfria (1 000 CCA) Omvandlare, 24 till 12 V, 10 A Signalhorn, varning framåt Strömomvandlare för tillbehör (APC) Värmeaggregat för motorns kylvätska, 120 V FÖRARMILJÖ Armstöd, justerbart Fotstöd, instrumentpanel Förarnärvaro Förberedd för CB Förberedd för radio, 12 V Hytt, mittstolpe, inbyggd ROPS/FOPS Knapp för hämtning av inställd hastighet Maskinisolering Modulär klimatanläggning, hyttmonterad Omkopplare för växling av riktning Pedal, körkontroll Reglage, elektrohydrauliskt, pilot Spegel, bakåtriktad Steglöst varvtalsreglage Styrs med elektroniskt avaktiveringsreglage Säkerhetsbälte av rulltyp, 76 mm (3 tum) Säte, tyg, luftfjädring Timmätare, elektronisk Torkare, intermittent funktion Varvtalsreglage, elektroniskt med Eco Reverse Övervakningssystem, elektroniskt, med kylvätskans, drivlineoljans och hydrauloljans temperaturer, bränslemätare, varvräknare, växellägesindikator och diagnostikfunktion ÖVRIG STANDARDUTRUSTNING Främre bogseringskrok Förberedd för höjdkontroll Huv, perforerad Hydraulik, lastkännande, lyft och vinkling av schaktblad Hytt, lutningsbar Kylardörrar, galler, dubbla gångjärn Motorkåpor, perforerade Oljekylare, drivlina Oljekylare, hydraulisk Portar för planerad oljeprovtagning (S O S) Product Link (via satellit eller mobilnät) Reservdelsbok på CD-ROM Skydd, gångjärnsförsedd botten Skydd, slutväxelfläns Skärm, grilluckans fläkt Vandaliseringskyddade vätskebehållare och batterilåda 17

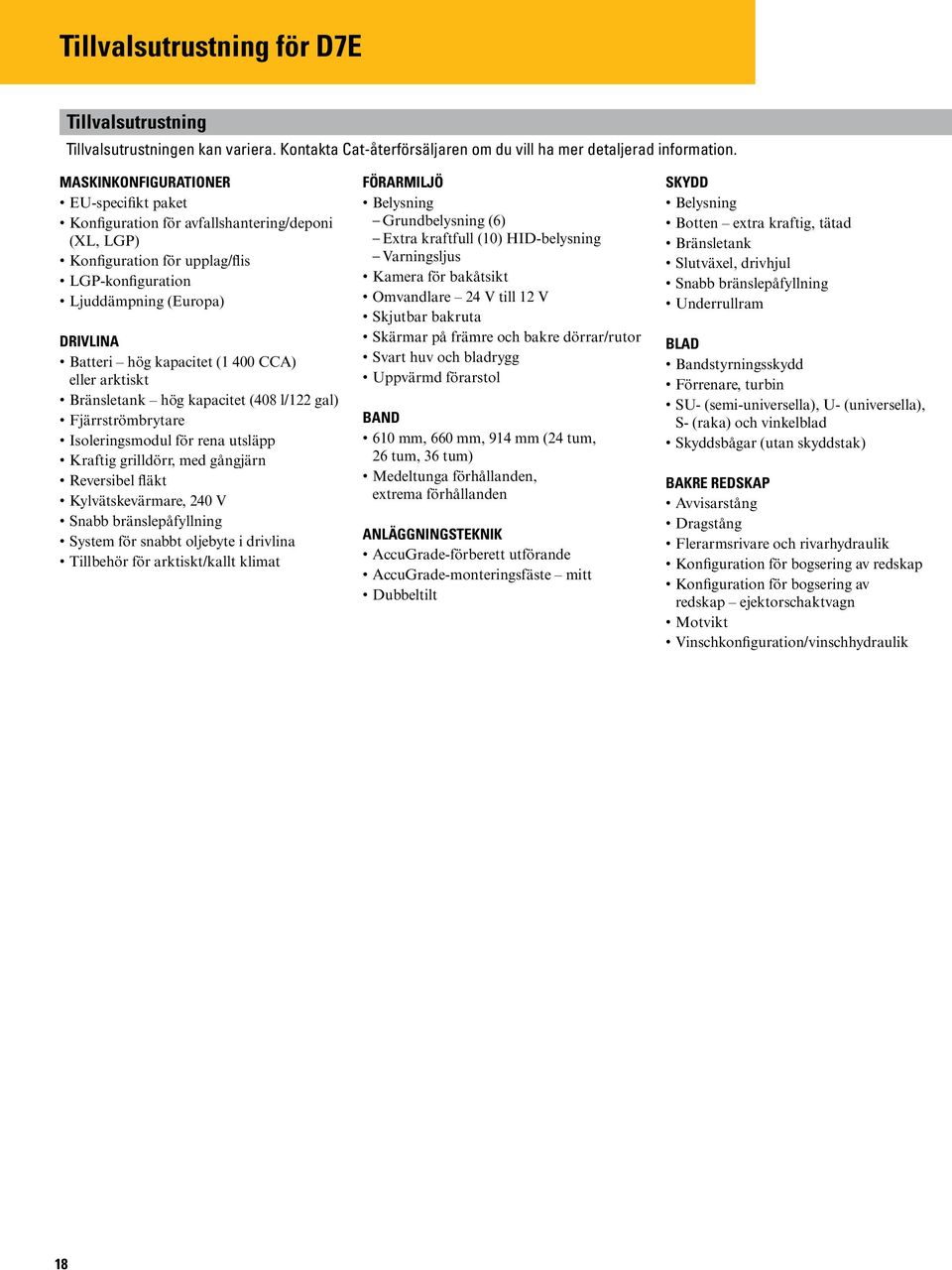

18 Tillvalsutrustning för D7E Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. MASKINKONFIGURATIONER EU-specifikt paket Konfiguration för avfallshantering/deponi (XL, LGP) Konfiguration för upplag/flis LGP-konfiguration Ljuddämpning (Europa) DRIVLINA Batteri hög kapacitet (1 400 CCA) eller arktiskt Bränsletank hög kapacitet (408 l/122 gal) Fjärrströmbrytare Isoleringsmodul för rena utsläpp Kraftig grilldörr, med gångjärn Reversibel fläkt Kylvätskevärmare, 240 V Snabb bränslepåfyllning System för snabbt oljebyte i drivlina Tillbehör för arktiskt/kallt klimat FÖRARMILJÖ Belysning Grundbelysning (6) Extra kraftfull (10) HID-belysning Varningsljus Kamera för bakåtsikt Omvandlare 24 V till 12 V Skjutbar bakruta Skärmar på främre och bakre dörrar/rutor Svart huv och bladrygg Uppvärmd förarstol BAND 610 mm, 660 mm, 914 mm (24 tum, 26 tum, 36 tum) Medeltunga förhållanden, extrema förhållanden ANLÄGGNINGSTEKNIK AccuGrade-förberett utförande AccuGrade-monteringsfäste mitt Dubbeltilt SKYDD Belysning Botten extra kraftig, tätad Bränsletank Slutväxel, drivhjul Snabb bränslepåfyllning Underrullram BLAD Bandstyrningsskydd Förrenare, turbin SU- (semi-universella), U- (universella), S- (raka) och vinkelblad Skyddsbågar (utan skyddstak) BAKRE REDSKAP Avvisarstång Dragstång Flerarmsrivare och rivarhydraulik Konfiguration för bogsering av redskap Konfiguration för bogsering av redskap ejektorschaktvagn Motvikt Vinschkonfiguration/vinschhydraulik 18

19 Kommentarer 19

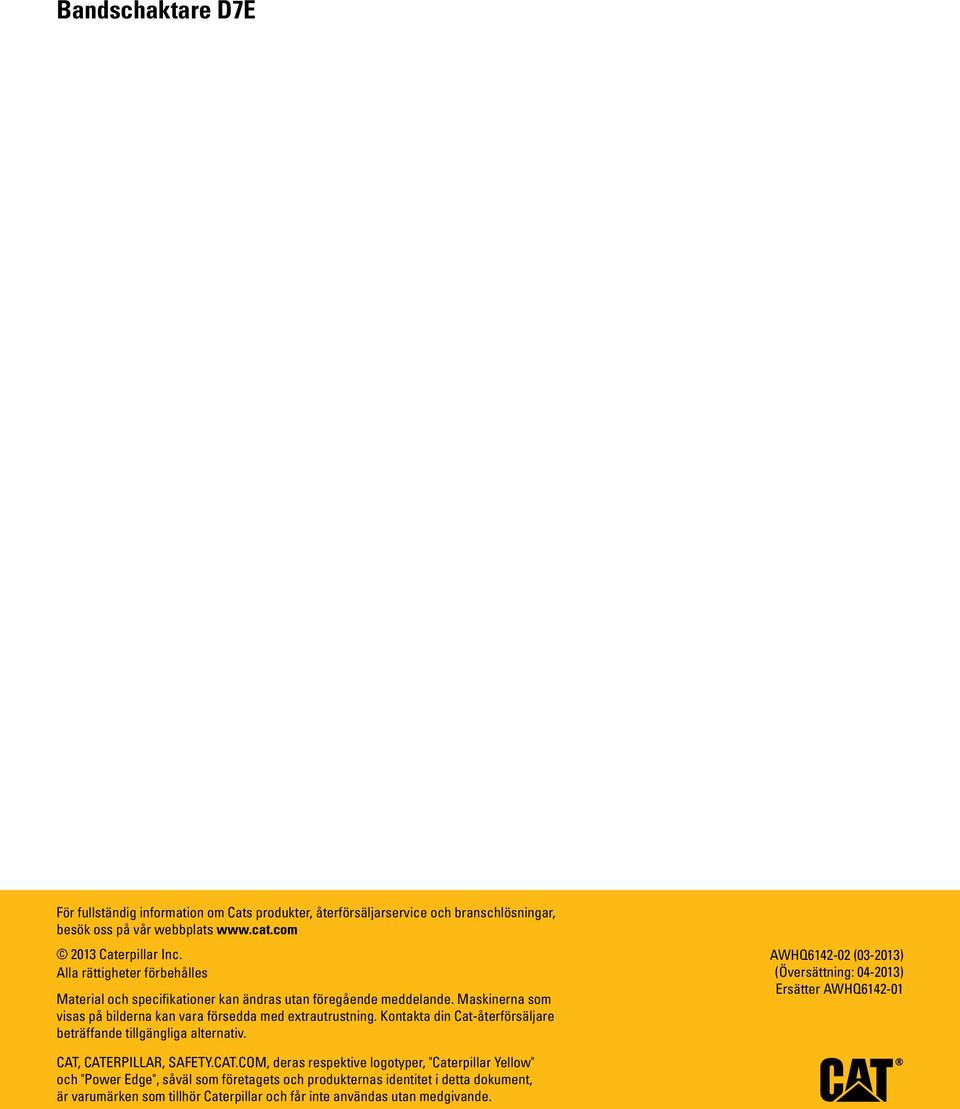

20 Bandschaktare D7E För fullständig information om Cats produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats Caterpillar Inc. Alla rättigheter förbehålles Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta din Cat-återförsäljare beträffande tillgängliga alternativ. AWHQ ( ) (Översättning: ) Ersätter AWHQ CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, "Caterpillar Yellow" och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande. 20
