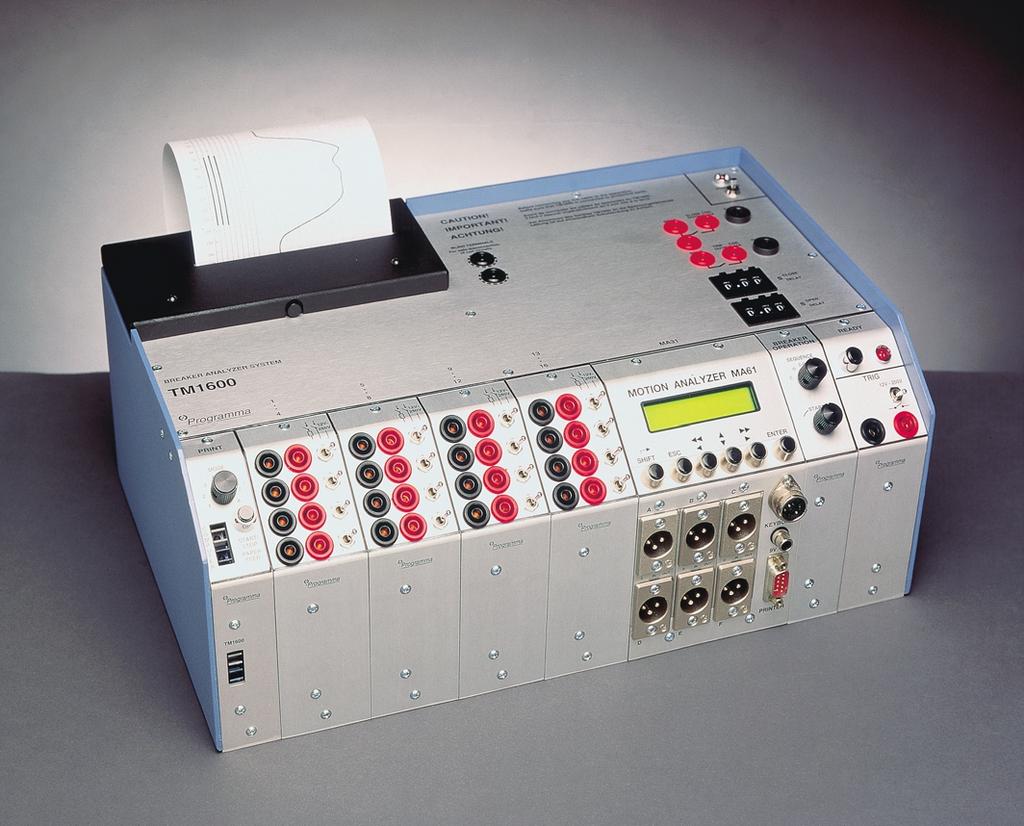

1 TM1600 /MA61 Brytaranalysatorsystem Brytaranalysatorn TM1600 mäter tidsförlopp hos brytare. Det har tidmätkanaler som registrerar slutningar och brytningar hos huvud-, motstånds- och spänningskontakter. Eftersom tidmätkanalerna inte är sammankopplade, kan man mäta på motståndskontakter och seriekopplade brytställen utan att dessa behöver kopplas isär. Med ett inbyggt program väljer man enkelt olika sekvenser av manöverimpulser. Tiden mellan impulserna ställls in med tumhjul. Programverket kan manövrera upp till 25 ampere spolström. Värdena refererar exakt till det ögonblick spänningen läggs över spolen. En inbyggd skrivare ger resultatet i svart på vitt direkt efter mätningen. TM1600 kan bestyckas med upp till 24 tidmätande kanaler, allt efter användarens behov. När fler än 24 kanaler behövs, kan flera TM1600 kopplas ihop för synkroniserad mätning. Denna moduluppbyggnad gör också att man enkelt kan komplettera med rörelsemätaren MA61. TM1600 stöder kommunikation med persondatorer och brytaranalysprogrammet CABA Win. Analysatorn kan användas för att prova brytare som tagits ut för service eller för on-line provning. Fullt utrustad väger den endast 12 kg.

2 M61 RÖRELSEMÄTARE Rörelsemätaren MA61 är ett utmärkt komplement till TM1600. Här kombineras oscillografens lättlästa utskrift med mätdatorns noggrannhet och mätvärdesbehandling. Den manövreras med tryckknappsval från menyer i ett inbyggt teckenfönster. MA61 kan utrustas med upp till sex analoga kanaler. Den kan lätt anpassas för olika mätbehov i samband med provning av högspänningsbrytare. MA61 kan mäta och beräkna kontaktväg och hastighet hos brytarkontakter och ström hos manöverspolar. Den kan också mäta en rad övriga storheter, som resistans, spänning, tryck, vibrationssignaler och andra analoga storheter. Efter mätningen gör MA61 de beräkningar som behövs och presenterar resultatet i både diagram- och tabellform på en A4-skrivare eller via TM1600:s inbyggda skrivare. Det är också lätt att efteråt göra till exempel delförstoringar av detaljer på kurvor. MA61 har ett batteriuppbackat minne där upp till tio mätningar kan lagras för senare bearbetning. SPECIFIKATIONER TM1600 TIDMÄTMODUL Antal kanaler Tidmätkanal 4 st Varje kanal är oberoende och har en egen strömbegränsad likspänningskälla. Kanalen kan ställas in för mätning på motståndskontakter, huvudkontakter eller för spänningsdetektering. Ingångskretsarna har 2,5 kv optoisolatorer. Tidmätning av huvudkontakter ohm. Mätspänning ca 25 V. Begränsning av mätströmmen till ca 150 ma. Tidmätning av motståndskontakter 250 ohm-3 kohm. Mätspänning ca 50 V. Begränsning av mätströmmen till ca 30 ma. Spänningsdetektering V. Detekterar om spänning finns. Polaritetsoberoende. Belastar med minst 3 W. Ingångsskydd mot transienter Alla ingångar har skyddsdioder, 18 kw, 8/20 µs mellan hylsorna och 4,8 kw, 8/20 µs mellan hylsa och jord. Induktionsskydd Kapacitiv avledning till jord. Max 15 ma per ingång. Maximal bestyckning: 24 st tidkanaler (6 st tidmätmoduler) eller 16 st tidkanaler och 6 st analoga kanaler (4 st tidmätmoduler och 1 st MA61). TIDMÄTNING Mätområde 0-6,5 s (upp till 1000 s med CABA) Upplösning 0,1 ms Noggrannhet 0,01% av utskrivet värde ± 0,1 ms Start av tidmätning Automatisk vid brytarmanövrering från TM1600, yttre händelse via triggingång, eller förändring hos tidmätkanal (tillval). Triggingång Oberoende ingång med egen spänningskälla. Mätningen startar vid detektering av spänning eller vid kontaktslutning. Samma data som för tidmätkanal i läge "kontaktmätning" eller "spänningsdetektering". Triggutgång Sluter upp till 1 A BRYTARMANÖVRERING Kontaktfunktioner Två oberoende fria kontaktfunktioner. Kontaktegenskaper Studsfri slutning. Tillslagstid < 0,1 ms. Sekvenser C, O, C-O, O-C, O-C-O. Slut/brytförmåga 25 A, 250 V (AC eller DC) per kontaktfunktion. Start av manöver Lokalt med vridreglage eller fjärrstyrd med en kontaktslutning av den optoisolerade startingången. Tidsdifferens mellan manöverpuls och start av tidmätare < 0,1 ms Pulsfördröjning Inställbar i steg om 10 ms UTSKRIFT Utskrifter Ett flertal olika utskriftsformat finns. Både grafisk och numerisk presentation. Utskrift kan fås på engelska, tyska, franska, spanska, italienska, svenska eller finska. Skrivare Termoskrivare med fast skrivhuvud. Grafisk upplösning 6 punkter/mm (150 dpi) Pappersbredd 114 mm STRÖMFÖRSÖRJNING Nätdrift V AC eller V DC (automatisk omkoppling). Frekvens: Hz Ackumulatordrift Inbyggd ackumulator m. autom. laddningsaggregat. Uppladdningstid 10 h för full laddning. Drifttid ackumulator Typiskt minst 1 h vid normal användning. Överslags- Uppfyller IEC 348, IEC mellan hållfasthet nätingång, manöverkrets och mätkretsar. SPECIFIKATIONER MA61 Antal kanaler Mätområden 2, 4, 6 st Givarmotstånd: 100 Ω - 10 kω. Spänning -4 till +4 V. Upplösning i mätvärde 0,03% (option: 0,006%) Basonoggrannhet 0,5% Dynamiska fel Rörelse: 1%. Hastighet: 3%. Onoggrannhet i tidbas 0,02% Mättid Inställbar 50, 100, 200, 400 och 1000 ms (upp till 200 s med CABA). Samplingsfrekvens 1-20 khz (option: 40 khz) Display 2 rader x16 tecken LCD med bakgrundsbelysning. SPECIFIKATIONER Användningsområde Instrumentet är avsett att användas i högspänningsställverk och industrimiljö. Arbetstemperatur, TM till +50 C Arbetstemperatur, MA61-10 till +50 C Lagringstemp., TM till +70 C Lagringstemperatur, MA61-30 till +85 C Mått, TM1600 Basenhet 400 x 250 x 153 mm Mått, tranportväska 520 x 485 x 210 mm Vikt, TM1600 Basenhet 6,5 kg Vikt, tidmätmodul 0,6 kg Vikt, MA61 1,1 kg Vikt, transportväska 5,1 kg Vikt, 12 kg. 20 kg med tillbehör och komplett transportväska. Garanti 1 år Angivna värden gäller vid +25 C omgivningstemperatur och nominell inspänning. Med reservation för ändringar.

3 APPLIKATIONSEXEMPEL Tidmätning Inkoppling En typisk inkoppling på brytare visas i figuren. Förberedelser Ställ in önskad brytarsekvens på TM1600. I detta fall: TILL-FRÅN (C-O). Mätning Gör TM1600 klar för mätning genom att trycka på READY-knappen. Starta brytarsekvensen och mätningen samtidigt genom att vrida på START-vredet. Rapport Resultat skrivs ut automatiskt. Detta exempel visar en TILL-FRÅN sekvens utskriven i rapportformulär nr 1. Här visas utskriften i 85 % av naturlig storlek. Tabellen i rapportformulär nr 1 visar endast de viktigaste tiderna: Första kontaktberöringen vid TILL och sista separationen vid FRÅN. Korta studsar visas inte. Tidmätning med rörelsemätning Inkoppling Montera givarna på brytaren. Förberedelse av MA61 Nedanstående kompletteringsinställningar behöver göras när provet även omfattar rörelsemätning. Dessa inställningar görs med hjälp av menyer i MA61:s inbyggda display. 1. Välj mättid (50 ms - 1 s). 2. Kalibrera ingångar kopplade till lägesgivare: a) Slå till brytaren. b) Registrera tilläget genom ett menyval. c) Slå från brytaren. d) Registrera frånläget. e) Beräkna eller mät brytarens slaglängd. Mata in slaglängden i menyn. f) Mata in parametrar för hastighetsberäkning.

4 3. Ställ in strömområde och skalfaktor för strömshunten om strömmätning ska göras. 4. Mata in intervallet och skalfaktorn för övriga brytare (om sådana används). Mätning Tryck på READY-knappen för att göra TM1600 klar för mätning. Rörelsemätning, tidmätning och brytarsekvens startas samtidigt med START-reglaget. Ingångarna registrerar spänningen från de anslutna givarna. Rapport Rörelsemätningens resultat presenteras i både diagram- och tabellform. Tabellen visar de beräknade brytarparametrarna som t ex tillhastighet, frånhastighet, översläng och kontaktinträngning. Diagrammet visar en eller flera tid/amplitudkurvor och de beräknade brytarparametrarna. Tidaxelns skalfaktor kan ändras så att man kan göra en kort översiktlig utskrift eller en delförstoring av kurvorna. Kurvans plats i diagrammet och skalfaktorn hos amplituden kan ändras för att använda diagrammets utrymme på bästa sätt. Dämpningar och hastighetsvariationer vid till- och frånslag kan studeras i hastighetskurvan, som kan fås från varje rörelsemätande kanal.

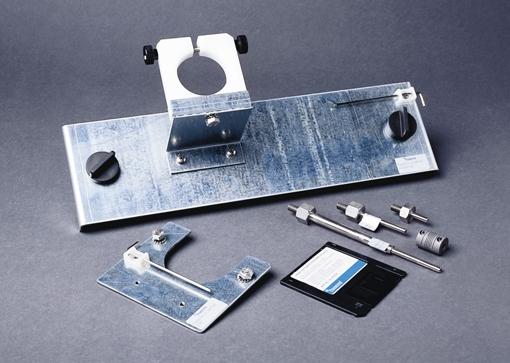

5 TILLBEHÖR TILL TM1600 CABA Win för Brytaranalysprogram. Inklusive fiberoptisk kabel och modem. Art.nr: BL-8201X med externt drivet modem (115 V) Art.nr: BL-8202X med externt drivet modem (230 V) Art.nr: BL-8203X med internt drivet modem Programvara för långtidsövervakning Programvaran för långtidsövervakning av brytare finns i ett EPROM. Detta monteras i TM1600. Två varianter finns: LTM1 som startar mätningen då förändring sker hos någon av tidmätingångarna Art.nr: BL LTM2 fungerar precis som en standard TM1600, men återgår automatiskt till READY-läge efter mätning Art.nr: BL Slavenhet TM1600 Slavenheten är en lösning då flera kanaler behövs (tillsammans med master TM1600 och CABA Win brytaranalysprogram). Utförandet är samma som hos brytaranalysator TM1600 men möjlighet att manövrera brytare och skriva ut saknas. Slavenheten kan bestyckas med tidmät- och analogkanaler efter önskemål, precis som hos en vanlig brytaranalysator TM1600. Levereras inklusive transportväska, 1 st fiberkabel, 2 st 2 m triggkabel och 1 st jordkabel. Art.nr: BL Kabelsatser till TM1600 Kabelsats, 8 st kablar med klämma och banankontakt. Art.nr: GA (8 x 5 m) Art.nr: GA (8 x 10 m) Art.nr: GA (8 x 15 m) Kabeltrumma Kabeltrumma och multikontakt för 4 kanaler dvs. 1 st modul. Art.nr: BL (Utan kabel) Art.nr: (Kabel, v.v. ange längd) Fiberoptisk länk FB24 Art.nr: BL (grundsats FB24 inkl. Art.nr: BL-91009) Art.nr: BL (grundsats FB24 inkl. Art.nr: BL-91018) Extra länk för komplettering av grundsatsen. Som ovanstående men utan batteriladdare och transportväska. Art.nr: BL (fiberoptisk ingång + tidmätaringångar) Art.nr: BL (endast fiberoptisk ingång) HPA-Adapter Används vid provning av ABB:s HPA-brytare. Ansluts direkt till brytarens läsgaffel. Mått: 72 x 37 x 30 mm Vikt: 0,2 kg Art.nr: BL PIR-Adapter Adapter som används vid mätning på brytare med förinkopplingsmotstånd. Används då motståndet är mindre än 250 ohm eller högre än 3000 Ω. Två varianter finns: Art.nr: BL (PIR1, Ω) Art.nr: BL (PIR2, Ω) Övrigt Programenhet för FRÅN-TILL-FRÅN-TILL-FRÅN-sekvens Art.nr: BL USB typ A till seriell (RS232) Förbättrar kommunikationens stabilitet mellan TM1600 och en PC. Systemkrav: Operativsystem - Windows 98, ME, 2000 eller XP. Maskinvara: USB-port. Observera att denna enhet inte stöds av Windows 95 eller NT, samt att USB-porten måste vara aktiverad. Art.nr: XC Thermopapper 114 mm x 30 m Art.No: GC TILLBEHÖR TILL MA61 Givare till MA61 Används vid rörelsemätning av brytarkontakter. Levereras komplett med anslutningskabel till MA61. TLH 500 linjär givare, 500 mm slaglängd Art.nr: XB LWG 225 linjär givare, 225 mm slaglängd Art.nr: XB TS 150 linjär givare, 150 mm slaglängd Art.nr: XB IP 6501 roterande givare, 357 Art.nr: XB Många fler givare finns. Kontakta GE Energy Services för mer information. Tryckgivargränssnitt PTI ma givare Art.nr: BL CTI103 Ström/tid-gränssnitt CTI103 är ett trekanals gränssnitt för mätning av brytartid online med en TM1600. CTI103 konverterar de analoga strömvärdena från sekundärlindningen till digitala tidsvärden som kan mätas med TM1600. Art.nr: BL Extern triggningsgränssnitt TRI101 TRI101 är ett enkanals gränssnitt för extern triggning av TM1600 vid prov av manuella eller motorstyrda brytare och frånskiljare utan elstyrd utlösning och/eller tillspolar. Art.nr: BL Digital givaromvandlare DTC103 Med denna enhet kan man ansluta digitala givare till modell MA61 och EGIL. Valbart intervall från 512 till 8192 pulser för fullskaleavläsning. 5 V utgång till givare. Extern strömförsörjning eller försörjning från MA61:s skrivarutgång. DTC103, 3-kanalig omvandlare för digitala givare. Art.nr: BL Monteringssats för givare Monteringssats för TLH, LWG, TS och IP-givare Art.nr: XB Monteringssats för linjära TLH/LWH-givare Art.nr: XB Monteringssats för vibrationsgivare Art.nr: XB Monteringssats för kalibrering av roterande givare IP6501 Art.nr: XB-39095

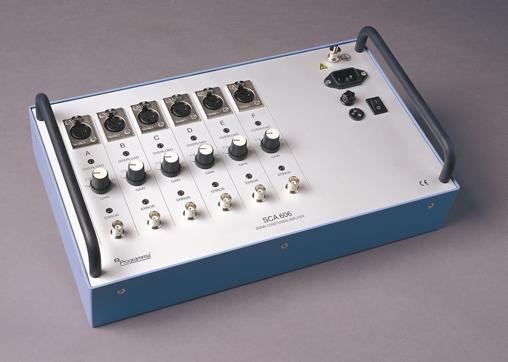

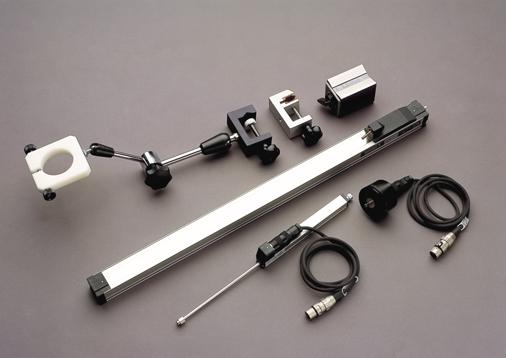

6 Brytarspecifika monteringssatser för givare För HPL-brytare, ABB Art.nr: XB För LTB-brytare ABB Art.nr: XB För BLG-brytarmekanism ABB Art.nr: XB Fler givare finns. Kontakta GE Energy Services för mer information. Strömshuntar CS1601 strömshunt för mätning av ström hos manöverspolar. Mäter till- och frånström på en och samma kanal. Max ström 25 A. Levereras komplett med kabel för anslutning till MA61. Art.nr: BL Vibrationsmätning Signalkonditioneringsenheten SCA606 Kraftförsörjnings-, förstärknings- och signalkonditioneringsfilter för vibrationsmätning med accelerationsmätare med inbyggda laddningsförstärkare. Art.nr: BL (med tillbehör) Accelerationsmätare DYTRAN 3200B5 Art.nr: XB Program för vibrationsanalys Separat CABA-option för DTW-analys Art.nr: BL-8270X CS1620 som CS1601, men mäter till- och frånströmmar på två separata kanaler samtidigt. Max ström 25 A. Levereras komplett med kablar för anslutning till MA61. Art.nr: BL CS1602 mäter till- och frånströmmar på tre kanaler samtidigt. Max ström 25 A. Levereras komplett med kablar för anslutning till MA61. Art.nr: BL Spänningsdelare VD401 Spänningsdelaren är lämplig när man vill mäta spänning med MA61. En tillämpning kan vara mätning på manöverspolar för att kontrollera spänningsfall i reläer eller kablar. Art.nr: BL Dynamisk resistansmätning Styrenhet DRM1000 Används vid dynamisk resistansmätning på brytarkontakter. DRM 1000 kopplas till ett yttre 12 V-batteri och kan hantera upp till 1000 A. Art.nr: BL Komplett utrustning består av följande artiklar: Art.nr: BL (Styrenhet DRM 1000, inklusive kabel KG (röd) och kabel KG (blå) för snabbkoppling till bilbatteri) Art.nr: BL (Anslutningslåda) Art.nr: GA (Avkänningskablar, 2 x 2 m, med klämmor, att anslutas mellan brytaren och anslutningslådan) Art.nr: (Transportväska) Följande strömkablar kan också beställas: Art.nr: GA (100 A) Art.nr: GA (250 A) Art.nr: GA (1000 A) DRM10 Styrenhet med likströmskälla Används vid dynamisk resistansmätning på brytarkontakter. DRM 10 har ett inbyggt nickel-kadmiumbatteri som kan ge upp till 50 A. Art.nr: BL (115 V) Art.nr: BL (230 V) Komplett utrustning består av följande artiklar: Art.nr:BL (Likströmskälla DRM 10) Art.nr: BL (Anslutningslåda) Art.nr: GA (Avkänningskablar, 2 x 2 m, med klämmor, att anslutas mellan brytaren och anslutningslådan.) Art.nr: KG-00710, svart + KG-00712, röd. (Strömkablar 50 A.) Art.nr: HC-04110, 230 V eller HC-04111, 115 V. (Batteriladdare) Art.nr: (Transportväska) SCA 606 Givare för rörelsemätning MA61 Brytarmonteringssats, BLG

7 BESTÄLLNINGSINFORMATION Brytaranalysatorn kan bestyckas med tid- och rörelsemätkanaler efter önskemål. TM1600 Brytaranalysator TM1600 Basenhet. Inklusive två rullar termopapper till skrivare, nätkabel (2,5 m), transportväska och jordkabel. Art.nr: BL TM1600/4. TM1600 Basenhet med 4 tidmätkanaler Art.nr: BL TM1600/8. TM1600 Basenhet med 8 tidmätkanaler Art.nr: BL TM1600/12. TM1600 Basenhet med 12 tidmätkanaler Art.nr: BL TM1600/16. TM1600 Basenhet med 16 tidmätkanaler Art.nr: BL TM1600/20. TM1600 Basenhet med 20 tidmätkanaler Art.nr: BL TM1600/24. TM1600 Basenhet med 24 tidmätkanaler Art.nr: BL Separat modul med fyra tidmätkanaler Art.nr: BL Brytaranalysatorsystem basenhet. Inklusive två rullar termoskrivarpapper, 2,5 m nätsladd, transportlåda och jordkabel. med 16 tidmätkanaler och 2 analoga mätkanaler. Med tillbehör (se MA61). Art.nr: BL med 16 tidmätkanaler och 2 analoga mätkanaler. Med tillbehör (se MA61), men exklusive extern skrivare och externt tangentbord. Art.nr: BL med 16 tidmätkanaler och 4 analoga mätkanaler. Med tillbehör (se MA61). Art.nr: BL med 16 tidmätkanaler och 4 analoga mätkanaler. Med tillbehör (se MA61), men exklusive extern skrivare och externt tangentbord. Art.nr: BL med 16 tidmätkanaler och 6 analoga mätkanaler. Med tillbehör (se MA61). Art.nr: BL med 16 tidmätkanaler och 6 analoga mätkanaler. Med tillbehör (se MA61), men exklusive extern skrivare och externt tangentbord. Art.nr: BL MA61 Rörelsemätare MA61 Basenhet. Inklusive extern skrivare, skrivarkabel, 2 st bläckpatroner, externt tangentbord, 1 st 1,0 m skärmad kabel med XLR-kontakt (hona) och banankontakter samt transportväska för skrivare och tangentbord. Art.nr: BL Basenhet, exklusive extern skrivare och tangentbord Art.nr: BL MA61/2 Basenhet med 2 analoga mätkanaler Art.nr: BL MA61/4 Basenhet med 4 analoga mätkanaler Art.nr: BL MA61/6 Basenhet med 6 analoga mätkanaler Art.nr:BL Separat modul med två analoga kanaler Art.nr: BL MA61/2-6 inkluderar också 1 st 1,0 m skärmad kabel per kanal med XLR-kontakt (hona och lösa ändar) och 1 st. 7,5 m skärmad kabel per kanal med XLR-kontakter (hona och hane). MA61S. Höghastighetsmätningsmodul (40 khz/14 bit) för vibrationsmätningar med 2 analoga kanaler. Art.nr: BL TM1600 Basenhet, BL TM1600 Basenhet med fyrfaldiga mätkanaler, BL MA61 Basenhet, BL12090 och MA61 Basenhet med två analoga kanaler, BL Fullutrustad TM1600 med 16 tidmätningskanaler och MA61 med sex analoga kanaler, BL39098.

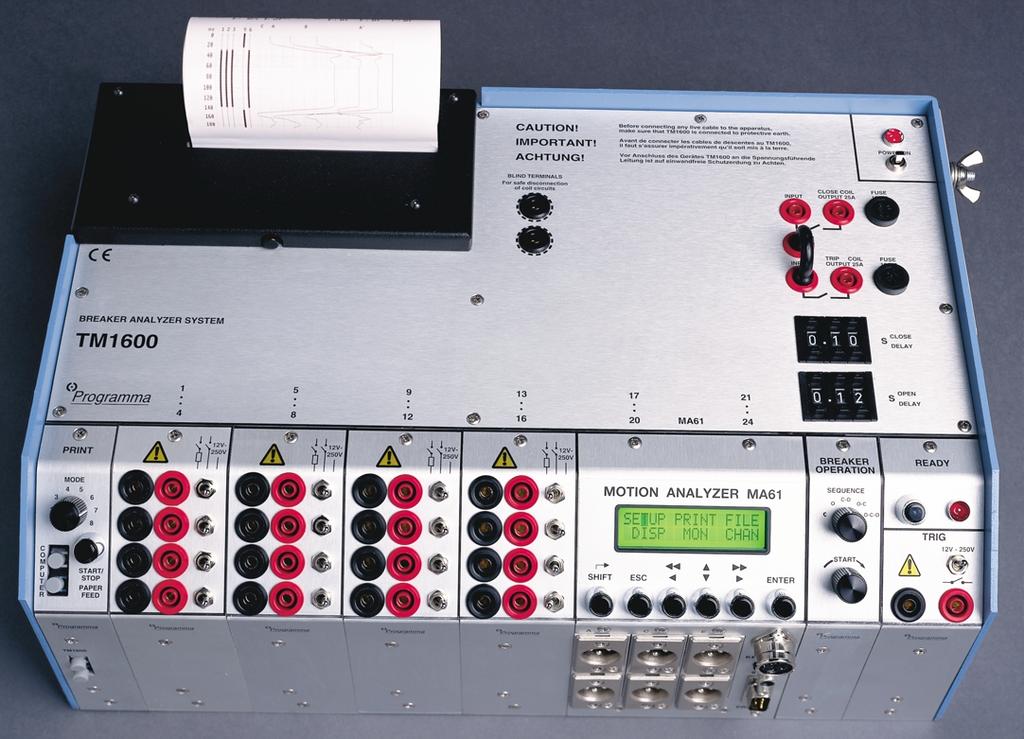

8 Jordkontakt "PARKERINGSANSLUTNING". Säkerhetsanslutningar för brytarkontrolledningar. Ej anslutna till någon intern krets. Huvudströmbrytare ON/OFF Driftsindikeringslampa. Blinkar = låg batterinivå. Brytarkontrollutgångar. Två separata kontaktfunktioner. Brytarmanöver (SEQUENCE), sekvensväljare C = Close (sluten), O = Open (öppen) Brytarmanöver START och registreringsomkopplare CLOSE DELAY, tillpulsfördröjningsinställningen. Pulsfördröjningen mäts från början av den föregående pulsen. 10 ms upplösning. OPEN DELAY, utlösningspulsfördröjningsinställningen. Pulsfördröjningen mäts från början av den föregående pulsen. 10 ms upplösning. Tidmätningskanal, ingående anslutning Tidmätningskanal, lägesomkopplare. Kontaktläge: Ω. Motstånd, kontaktläge: 0-3 kω. Spänningsläge: V opolariserad READY (KLAR)-knapp. Klart för mätning. Aktiverar tidkanalerna. Första tryckningen: Förbereder normal registrering. Aktiverar tidskanalerna under 90 sekunder. Andra tryckningen: Långtidsövervakning (option). READY (Klar)-lampa. Fast sken: Klar för normal registrering. Långsam blinkning: Klar för långtidsövervakning (option). Snabb blinkning: Mätning pågår. PRINT MODE (Utskriftsläge). Omkopplare, rapportformat. Skrivare START/STOP och PAPER FEED (pappersmatning)-knapp. Pappersmatning om knappen trycks längre än 1 s. REMOTE START (Fjärrstart) ingång. Extern kortslutning ger samma resultat som att vrida på startomkopplaren (punkt 7). TRIG OUT Utgång för synkron start av annan utrustning. Kortsluter anslutningen omedelbart vid start av mätning. Används när flera TM1600 används tillsammans. TRIG Ingång för extern start av registrering. Registreringen börjar om lampan READY (klar) lyser. Indata: Ω polariserad eller V opolariserad. Rörelsemätare MA61. Säkringar för brytarkontroll, utgångar. Kabelvinda BL Kabelsats GA CS1601 Strömshunt DRM 1000
