1 Brytaranalysatorsystem A Megger Group Company

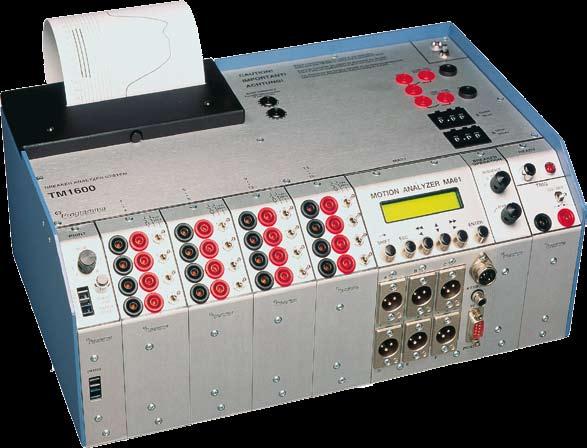

2 Brytaranalysatorsystem Brytaranalysatorn mäter tidsförlopp hos brytare. Det har tidmätkanaler som registrerar slutningar och brytningar hos huvud-, motstånds- och spänningskontakter. Eftersom tidmätkanalerna inte är sammankopplade, kan man mäta på motståndskontakter och seriekopplade brytställen utan att dessa behöver kopplas isär. Med ett inbyggt program väljer man enkelt olika sekvenser av manöverimpulser. Tiden mellan impulserna ställs in med tumhjul. Programverket kan manövrera upp till 25 ampere spolström. Värdena refererar exakt till det ögonblick spänningen läggs över spolen. En inbyggd skrivare ger resultatet i svart på vitt direkt efter mätningen. kan bestyckas med upp till 24 tidmätande kanaler, allt efter användarens behov. När fler än 24 kanaler behövs, kan flera kopplas ihop för synkroniserad mätning. Denna moduluppbyggnad gör också att man enkelt kan komplettera med rörelsemätaren MA61. stöder kommunikation med brytaranalysprogrammet CABA Win. Fullt utrustad väger den endast 12 kg. 2

3 Specifications Angivna värden gäller vid +25 C omgivningstemperatur och nominell inspänning. Med reservation för ändringar. Miljö Användningsområde Instrumentet är avsett att användas i högspänningsställverk och industrimiljö. Arbetstemperatur -20 till +50 C MA61-10 till +50 C Lagringstemperatur -30 till +70 C MA61-30 till +85 C Fuktighet 5% 95% RH, ej kondenserande CE-märkning EMC LVD Allmänt Nätspänning Effektbehov Ackumulatordrift Mått Basenhet Tranportväska Vikt Basenhet Tidmätmodul MA61 Tranportväska Komplett /MA61 EMC-Direktivet 89/336/EEC tillägg från 91/263/EEC, 92/31/EEC och 93/68/EEC Lågspänningsdirektivet 73/23/ EEC tillägg från 93/68/EEC V AC eller V DC (automatisk omkoppling), Hz 150 W (max) Inbyggd ackumulator m. autom. laddningsaggregat 400 x 250 x 153 mm 520 x 485 x 210 mm 6,5 kg 0,6 kg 1,1 kg 5,1 kg 12 kg. 20 kg med tillbehör och transportväska. Tidmätning Maximal bestyckning: 24 st tidkanaler (6 st tidmätmoduler) eller 16 st tidkanaler och 6 st analoga kanaler (4 st tidmätmoduler och 1 st MA61 Mätområde 0-6,5 s (upp till 200 s med CABA) Upplösning 0,1 ms Onoggrannhet 0,01% av utskrivet värde ± 0,1 ms Start av tidmätning Triggingång Automatisk a) vid brytarmanövrering från, b) yttre händelse via triggingång eller c) förändring på tidmätkanal (tillval). Oberoende ingång med egen spänningskälla. Mätningen startar vid detektering av spänning eller vid kontaktslutning. Samma data som för tidmätkanal i läge kontaktmätning eller spänningsdetektering Sluter upp till 1 A Triggutgång Brytarmanövrering Kontaktfunktioner Två oberoende fria kontaktfunktioner Kontaktegenskaper Sekvenser Slut/brytförmåga Start av manöver Studsfri slutning. Tillslagstid < 0,1 ms C, O, C-O, O-C, O-C-O 25 A, 250 V (AC eller DC) per kontaktfunktion Lokalt med vridreglage eller fjärrstyrd med en kontaktslutning av den optoisolerade startingången Tidsdifferens < 0,1 ms mellan manöverpuls och start av tidmätare Pulsfördröjning Inställbar i steg om 10 ms Utskrift Utskrifter Skrivare Grafisk upplösning Pappersbredd Tidmätmodul Antal kanaler 4 Tidmätkanal Tidmätning av huvudkontakter Tidmätning av motståndskontakter Spänningsdetektering Ingångsskydd mot transienter Induktionsskydd Ett flertal olika utskriftsformat finns. Både grafisk och numerisk presentation. Utskrift kan fås på engelska, tyska, franska, spanska, italienska, svenska eller finska. Termoskrivare med fast skrivhuvud 6 punkter/mm (150 dpi) 114 mm Tidmätkanal Varje kanal är oberoende och har en egen strömbegränsad likspänningskälla. Kanalen kan ställas in för mätning på motståndskontakter, huvudkontakter eller för spänningsdetektering. Ingångskretsarna har 2,5 kv optoisolatorer ohm. Mätspänning ca 25 V. Begränsning av mätströmmen till ca 150 ma. 250 ohm-3 kohm. Mätspänning ca 50 V. Begränsning av mätströmmen till ca 30 ma V. Detekterar om spänning finns. Polaritetsoberoende. Belastar med minst 3 W. Alla ingångar har skyddsdioder, 18 kw, 8/20 μs mellan hylsorna och 4,8 kw, 8/20 μs mellan hylsa och jord. Kapacitiv avledning till jord. Max 15 ma per ingång. Specificationer MA61 Antal kanaler 2, 4, 6 Mätområden Givarmotstånd 100 Ω till 10 kω Spänning -4 till +4 V Upplösning i 0,03% (option: 0,006%) mätvärde Basonoggrannhet 0,5% Dynamiska fel Rörelse 1% Hastighet 3% Onoggrannhet i 0,02% tidbas Mättid Inställbar 50, 100, 200, 400 och 1000 ms (upp till 200 s med CABA) Samplingsfrekvens 1-20 khz (option: 40 khz) Display 2 rader x16 tecken LCD med bakgrundsbelysning 3

4 Applikationsexempel Inkoppling En typisk inkoppling på brytare visas i figuren. Förberedelser Ställ in önskad brytarsekvens på. I detta fall: TILL-FRÅN (C-O). Mätning Gör klar för mätning genom att trycka på READY-knappen. Starta brytarsekvensen och mätningen samtidigt genom att vrida på START-vredet. Rapport Resultat skrivs ut automatiskt. Detta exempel visar en TILL-FRÅN sekvens utskriven i rapportformulär nr 1. Här visas utskriften i 85 % av naturlig storlek. Tabellen i rapportformulär nr 1 visar endast de viktigaste tiderna: Första kontaktberöringen vid TILL och sista separationen vid FRÅN. Korta studsar visas inte. Tidmätning med rörelsemätning Inkoppling Montera givarna på brytaren. Förberedelse av MA61 Nedanstående kompletteringsinställningar behöver göras när provet även omfattar rörelsemätning. Dessa inställningar görs med hjälp av menyer i MA61:s inbyggda display Välj mättid (50 ms - 1 s). Kalibrera ingångar kopplade till lägesgivare: a) Slå till brytaren. b) Registrera tilläget genom ett menyval. c) Slå från brytaren. d) Registrera frånläget. e) Beräkna eller mät brytarens slaglängd. Mata in slaglängden i menyn. f) Mata in parametrar för hastighetsberäkning. Utrymme för egna rapportdata Utrymme för egna kommentarer Tabellutskrift Diagramutskrift 4

5 3. 4. Ställ in strömområde och skalfaktor för strömshunten om strömmätning ska göras. Mata in intervallet och skalfaktorn för övriga brytare (om sådana används). Mätning Tryck på READY-knappen för att göra klar för mätning. Rörelsemätning, tidmätning och brytarsekvens startas samtidigt med START-reglaget. Ingångarna registrerar spänningen från de anslutna givarna. Rapport Rörelsemätningens resultat presenteras i både diagram- och tabellform. Tabellen visar de beräknade brytarparametrarna som t ex tillhastighet, frånhastighet, översläng och kontaktinträngning. Diagrammet visar en eller flera tid/amplitudkurvor och de beräknade brytarparametrarna. Tidaxelns skalfaktor kan ändras så att man kan göra en kort översiktlig utskrift eller en delförstoring av kurvorna. Kurvans plats i diagrammet och skalfaktorn hos amplituden kan ändras för att använda diagrammets utrymme på bästa sätt. Dämpningar och hastighetsvariationer vid till- och frånslag kan studeras i hastighetskurvan, som kan fås från varje rörelsemätande kanal. Fylls i av användaren Datum och tid vid start av mätningen Mätningens nummer stegas automatiskt vid varje mätning Tabellutskrift Inställningar för hastighetsberäkning Beräknade brytarparametrar Inställningar för denna mätning Inställningar för denna utskrift Tillpuls Huvudkontakter Frånpuls Hjälpkontakt frånkrets Hjälpkontakt tillkrets Utsrift från den inbyggda skrivaren. Den går att förstora två gånger 5

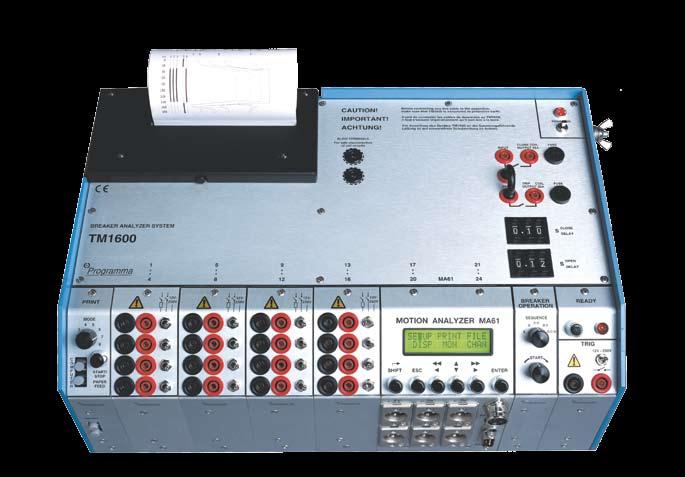

6 ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿ ⓫ Jordkontakt PARKERINGSANSLUTNING Säkerhetsanslutningar för brytarkontrolledningar. Ej anslutna till någon intern krets. Huvudströmbrytare ON/OFF Driftsindikeringslampa. Blinkar = låg batterinivå. Brytarmanöverutgångar. Två separata kontaktfunktioner. Brytarmanöver (SEQUENCE), sekvensväljare C = Close (sluten), O = Open (öppen) Brytarmanöver START och registreringsomkopplare CLOSE DELAY, tillpulsfördröjningsinställningen. Pulsfördröjningen mäts från början av den föregående pulsen. 10 ms upplösning. OPEN DELAY, utlösningspulsfördröjningsinställning. Pulsfördröjningen mäts från början av den föregående pulsen. 10 ms upplösning. Tidmätningskanal, ingångar Tidmätningskanal, lägesomkopplare. Kontaktläge: Ω. Motstånd, kontaktläge: 0-3 kω. Spänningsläge: V opolariserad ⓭ ⓮ ⓯ ⓰ ⓱ ⓲ ⓳ ⓴ READY (Klar)-lampa. Fast sken: Klar för normal registrering. Långsam blinkning: Klar för långtidsövervakning (option). Snabb blinkning: Mätning pågår. PRINT MODE (Utskriftsläge). Omkopplare för rapportformat. Skrivare START/STOP och PAPER FEED (pappersmatning)- knapp. Pappersmatning om knappen trycks längre än 1 s. REMOTE START (Fjärrstart) ingång. Extern kortslutning ger samma resultat som att vrida på startomkopplaren (punkt 7). TRIG OUT Utgång för synkron start av annan utrustning. Kortsluter anslutningen omedelbart vid start av mätning. Används när flera används tillsammans. TRIG Ingång för extern start av registrering. Registreringen börjar om lampan READY (klar) lyser. Kontaktläge: Ω Spänningsläge: V opolariserad Rörelsemätare MA61 Säkringar för manöverutgångar. ⓬ READY (KLAR)-knapp. Klart för mätning. Aktiverar tidkanalerna. Första tryckningen: Förbereder normal registrering. Aktiverar tidskanalerna under 90 sekunder. Andra tryckningen: Långtidsövervakning (option). ❹ ❺ ❸ ❶ ❷ ⓴ ⓱ ❽ ⓰ ❾ ⓮ ⓳ ❻ ⓬ ⓭ ⓯ ❼ ⓲ ❿ ⓫ 6

7 MA61 Rörelsemätare Rörelsemätaren MA61 är ett utmärkt komplement till. Här kombineras oscillografens lättlästa utskrift med mätdatorns noggrannhet och mätvärdesbehandling. Den manövreras med tryckknappsval från menyer i ett inbyggt teckenfönster. MA61 kan utrustas med upp till sex analoga kanaler. Den kan lätt anpassas för olika mätbehov i samband med provning av högspänningsbrytare. MA61 kan mäta och beräkna kontaktväg och hastighet hos brytarkontakter och ström hos manöverspolar. Den kan också mäta en rad övriga storheter, som resistans, spänning, tryck, vibrationssignaler och andra analoga storheter. Efter mätningen gör MA61 de beräkningar som behövs och presenterar resultatet i både diagram- och tabellform på en A4- skrivare eller via :s inbyggda skrivare. Det är också lätt att efteråt göra till exempel delförstoringar av detaljer på kurvor. MA61 har ett batteriuppbackat minne där upp till tio mätningar kan lagras för senare bearbetning. Basenhet med fyrfaldiga mätkanaler, BL Beställningsinformation Brytaranalysatorn /MA61 kan bestyckas med tid- och rörelsemätkanaler efter önskemål. Basenhet inkluderar två rullar termopapper till skrivare, nätkabel (2,5 m), transportväska och jordkabel. /4 Basenhet med 4 tidmätkanaler /8 Basenhet med 8 tidmätkanaler /12 Basenhet med 12 tidmätkanaler /16 Basenhet med 16 tidmätkanaler /20 Basenhet med 20 tidmätkanaler /24 Basenhet med 24 tidmätkanaler Separat modul Med fyra tidmätkanaler MA61 MA61/2-6 inkluderar 1 st 1,0 m skärmad kabel per kanal med XLR-kontakt (hona och lösa ändar) och 1 st. 7,5 m skärmad kabel per kanal med XLRkontakter (hona och hane). MA61/2 MA61 basenhet med 2 analoga mätkanaler MA61/4 MA61 basenhet med 4 analoga mätkanaler MA61/6 MA61 basenhet med 6 analoga mätkanaler Separat modul Med två analoga kanaler MA61S Höghastighetsmätningsmodul (40 khz/14 bit) för vibrationsmätningar med 2 analoga kanaler. /MA61 Basenhet inkluderar två rullar termoskrivarpapper, 2,5 m nätsladd, transportlåda och jordkabel. Basenhet med 16 tidmätkanaler och 2 analoga mätkanaler. Med tillbehör (se MA61) Basenhet med 16 tidmätkanaler och 4 analoga mätkanaler. Med tillbehör (se MA61) Basenhet med 16 tidmätkanaler och 6 analoga mätkanaler. Med tillbehör (se MA61) Extra tillbehör Se avsnitt Tillbehör för brytarprovning Art.nr. BL BL BL BL BL BL BL BL BL BL BL BL BL BL BL MA61 Basenhet med två analoga kanaler, BL Fullutrustad med 16 tidmätningskanaler och MA61 med sex analoga kanaler, BL

8 ANMÄRKNING BETRÄFFANDE COPYRIGHT OCH ÄGARRÄTTIGHETER 2008, Programma Electric AB. Samtliga rättigheter förbehålls. Innehållet i detta dokument ägs av Programma Electric AB. Ingen del av detta arbete får reproduceras eller överföras i någon form eller på något sätt, såvida det inte tecknats ett skriftligt licensavtal med Programma Electric AB. Programma Electric har vidtagit alla rimliga åtgärder för att säkerställa att detta dokument är komplett och korrekt. Informationen i detta dokument är dock föremål för förändringar utan förvarning och är inte att betrakta som en förpliktelse från Programma Electric AB:s sida. ANMÄRKNINGAR BETRÄFFANDE VARUMÄRKEN Megger och Programma är registrerade varumärken i USA och andra länder. Samtliga övriga märken och produktnamn som nämns i detta dokument är varumärken eller registrerade varumärken som ägs av respektive företag. Programma Electric AB är certifierad i enlighet med ISO 9001 och Programma Electric AB Eldarvägen 4 Box 2970 SE TÄBY Sweden T F info@programma.se Art. No. ZI-BL13S Doc. BL1056AS 2008
