4 Innehåll Förord Säkerhet Temperatur Rörliga delar Elektromagnetisk strålning Dekaler och instruktioner på rullstolen Dekaler som används på rullstolen Allmän beskrivning av rullstolen Konfigurationer Användaren Användningsmiljö Justeringsmöjligheter Rullstolens grundinställningar Kontrollera rullstolen före användning Använda rullstolen Sätta sig i och resa sig ur rullstolen Över sitsens framkant Åt sidan Köra rullstolen Kurvor Bromsning/nödstopp Köra i backe Backar (brantare än den normala användningsmiljön) Hinder Köra upp på trottoar Köra ned från trottoar Justeringsmöjligheter Frihjulsomkopplare: skjuta rullstolen Förvaring efter användning Transport av rullstolen Transportera rullstolen Ta isär rullstolen Ta bort sitsen Ta bort benstöden Ta bort armstöden Fälla ned ryggstödet Underhålla rullstolen Rengöra rullstolen Ta bort torr smuts Batterier Ladda batterierna Underhålla batterierna Byta ut batterierna Däck Däckreparation, drivhjul Kassera rullstolen Miljön Garanti Tekniska specifikationer

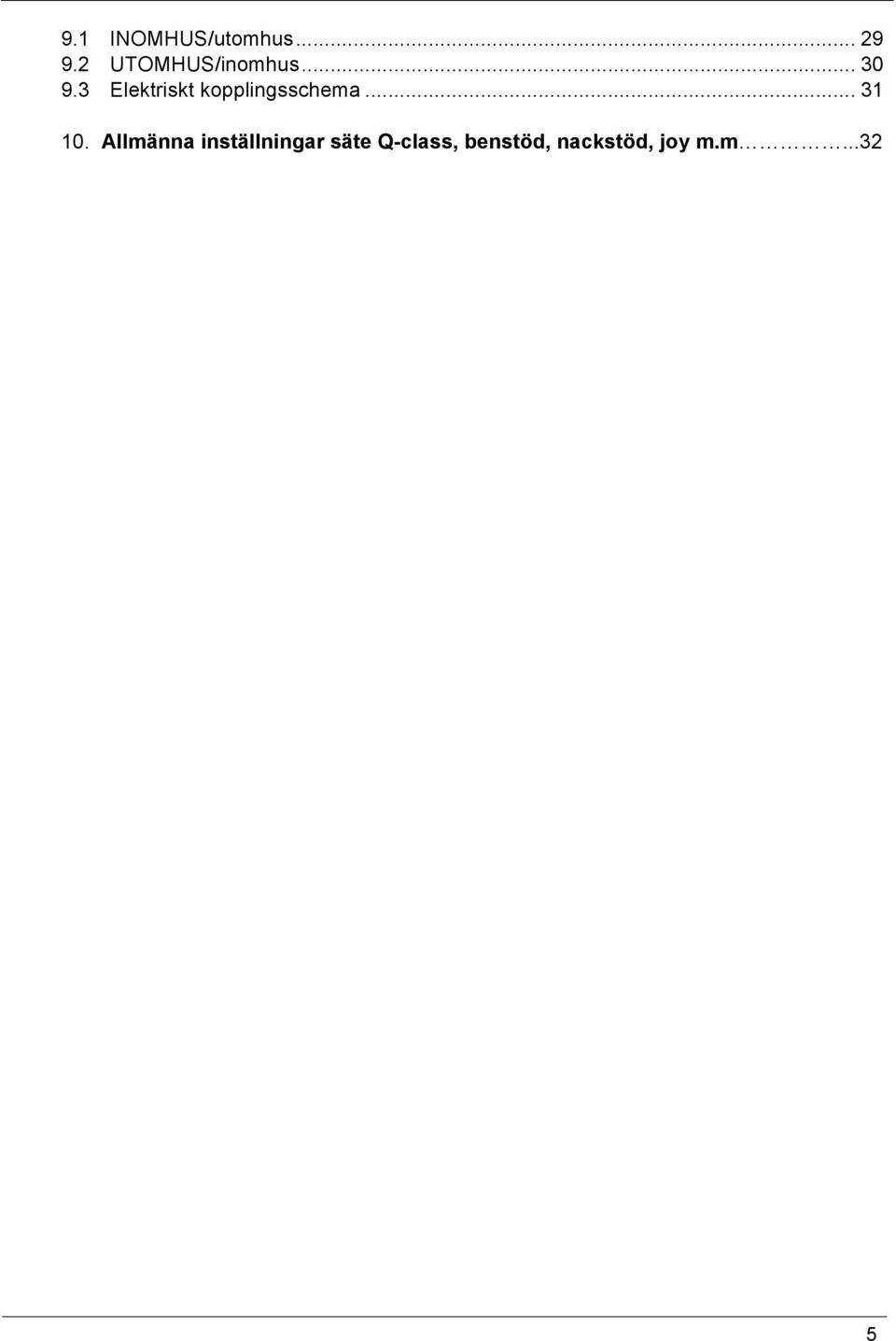

5 9.1 INOMHUS/utomhus UTOMHUS/inomhus Elektriskt kopplingsschema Allmänna inställningar säte Q-class, benstöd, nackstöd, joy m.m

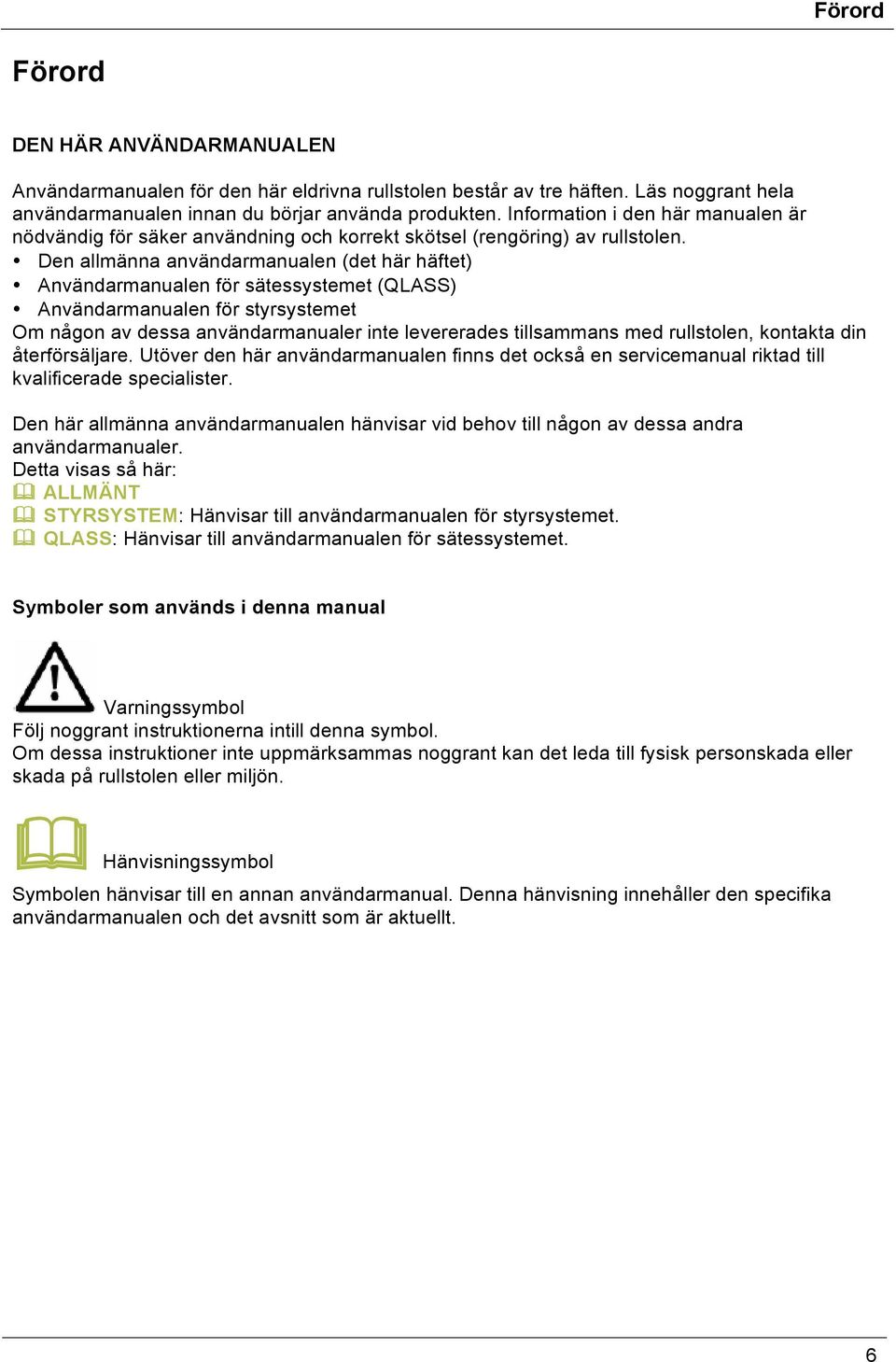

6 Förord Förord DEN HÄR ANVÄNDARMANUALEN Användarmanualen för den här eldrivna rullstolen består av tre häften. Läs noggrant hela användarmanualen innan du börjar använda produkten. Information i den här manualen är nödvändig för säker användning och korrekt skötsel (rengöring) av rullstolen. Den allmänna användarmanualen (det här häftet) Användarmanualen för sätessystemet (QLASS) Användarmanualen för styrsystemet Om någon av dessa användarmanualer inte levererades tillsammans med rullstolen, kontakta din återförsäljare. Utöver den här användarmanualen finns det också en servicemanual riktad till kvalificerade specialister. Den här allmänna användarmanualen hänvisar vid behov till någon av dessa andra användarmanualer. Detta visas så här: & ALLMÄNT & STYRSYSTEM: Hänvisar till användarmanualen för styrsystemet. & QLASS: Hänvisar till användarmanualen för sätessystemet. Symboler som används i denna manual Varningssymbol Följ noggrant instruktionerna intill denna symbol. Om dessa instruktioner inte uppmärksammas noggrant kan det leda till fysisk personskada eller skada på rullstolen eller miljön. & Hänvisningssymbol Symbolen hänvisar till en annan användarmanual. Denna hänvisning innehåller den specifika användarmanualen och det avsnitt som är aktuellt. 6

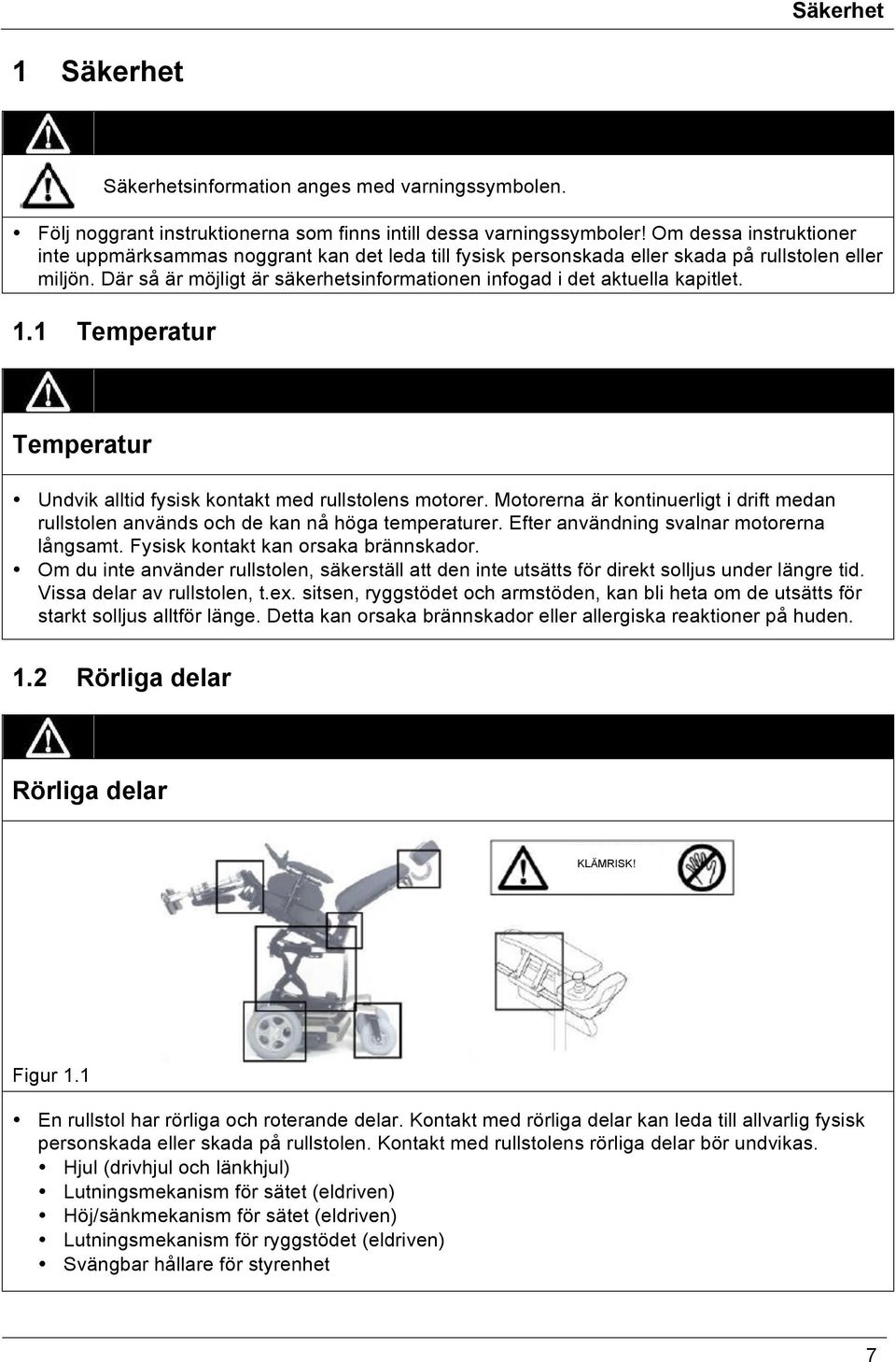

7 Säkerhet 1 Säkerhet Säkerhetsinformation anges med varningssymbolen. Följ noggrant instruktionerna som finns intill dessa varningssymboler! Om dessa instruktioner inte uppmärksammas noggrant kan det leda till fysisk personskada eller skada på rullstolen eller miljön. Där så är möjligt är säkerhetsinformationen infogad i det aktuella kapitlet. 1.1 Temperatur Temperatur Undvik alltid fysisk kontakt med rullstolens motorer. Motorerna är kontinuerligt i drift medan rullstolen används och de kan nå höga temperaturer. Efter användning svalnar motorerna långsamt. Fysisk kontakt kan orsaka brännskador. Om du inte använder rullstolen, säkerställ att den inte utsätts för direkt solljus under längre tid. Vissa delar av rullstolen, t.ex. sitsen, ryggstödet och armstöden, kan bli heta om de utsätts för starkt solljus alltför länge. Detta kan orsaka brännskador eller allergiska reaktioner på huden. 1.2 Rörliga delar Rörliga delar KLÄMRISK! Figur 1.1 En rullstol har rörliga och roterande delar. Kontakt med rörliga delar kan leda till allvarlig fysisk personskada eller skada på rullstolen. Kontakt med rullstolens rörliga delar bör undvikas. Hjul (drivhjul och länkhjul) Lutningsmekanism för sätet (eldriven) Höj/sänkmekanism för sätet (eldriven) Lutningsmekanism för ryggstödet (eldriven) Svängbar hållare för styrenhet 7

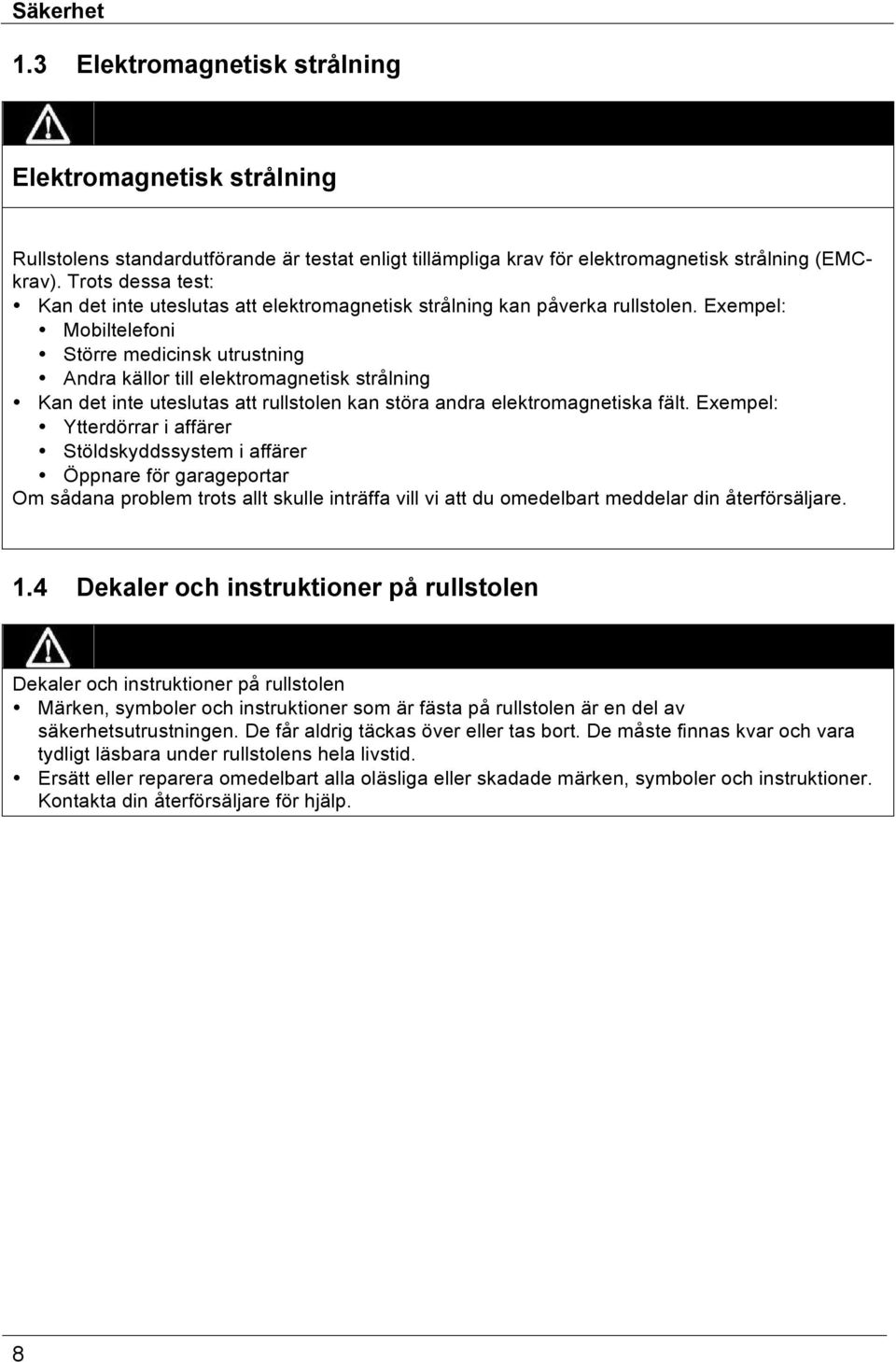

8 Säkerhet 1.3 Elektromagnetisk strålning Elektromagnetisk strålning Rullstolens standardutförande är testat enligt tillämpliga krav för elektromagnetisk strålning (EMCkrav). Trots dessa test: Kan det inte uteslutas att elektromagnetisk strålning kan påverka rullstolen. Exempel: Mobiltelefoni Större medicinsk utrustning Andra källor till elektromagnetisk strålning Kan det inte uteslutas att rullstolen kan störa andra elektromagnetiska fält. Exempel: Ytterdörrar i affärer Stöldskyddssystem i affärer Öppnare för garageportar Om sådana problem trots allt skulle inträffa vill vi att du omedelbart meddelar din återförsäljare. 1.4 Dekaler och instruktioner på rullstolen Dekaler och instruktioner på rullstolen Märken, symboler och instruktioner som är fästa på rullstolen är en del av säkerhetsutrustningen. De får aldrig täckas över eller tas bort. De måste finnas kvar och vara tydligt läsbara under rullstolens hela livstid. Ersätt eller reparera omedelbart alla oläsliga eller skadade märken, symboler och instruktioner. Kontakta din återförsäljare för hjälp. 8

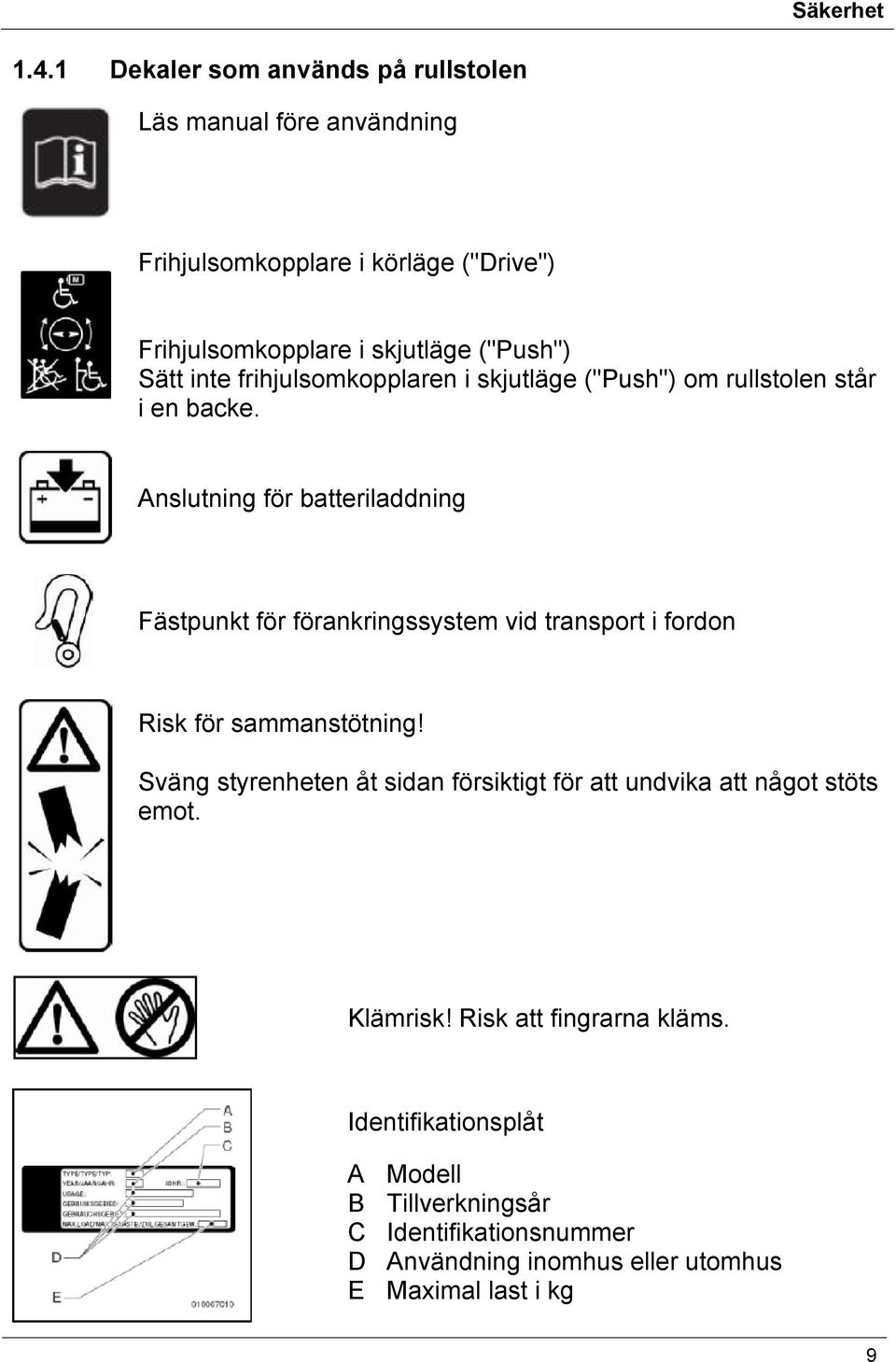

9 Säkerhet Dekaler som används på rullstolen Läs manual före användning Frihjulsomkopplare i körläge ("Drive") Frihjulsomkopplare i skjutläge ("Push") Sätt inte frihjulsomkopplaren i skjutläge ("Push") om rullstolen står i en backe. Anslutning för batteriladdning Fästpunkt för förankringssystem vid transport i fordon Risk för sammanstötning! Sväng styrenheten åt sidan försiktigt för att undvika att något stöts emot. Klämrisk! Risk att fingrarna kläms. Identifikationsplåt A Modell B Tillverkningsår C Identifikationsnummer D Användning inomhus eller utomhus E Maximal last i kg 9

10 Allmän beskrivning av rullstolen 2 Allmän beskrivning av rullstolen Komfort är av största vikt för många rullstolsanvändare. Och det är precis vad den här eldrivna rullstolen erbjuder: körkomfort på en hittills okänd nivå. En utmärkande egenskap är det unika, oberoende fjädringssystemet som absorberar inte bara stötar utan även vibrationer. CE-försäkran Produkten överensstämmer med villkoren i direktivet om medicintekniska produkter och har därmed CE-märkning. Figur 2.1: Vänsterstyrd framhjulsdriven (FWD) och högerstyrd bakhjulsdriven (RWD) Huvudkomponenter, standardutförande A. Drivhjul B. Länkhjul C. Frihjulsomkopplare D. Styrenhet Sätessystem E. Sits F. Ryggstöd G. Armstöd H. Benstöd med fotstöd I. Nackstöd 2.1 Konfigurationer Allmänt beskrivet består Alex av ett underrede med ett ovanliggande sätessystem. Det speciella underredet ger dig möjlighet att konfigurera Alex som rullstol med framhjuls- (FWD, Front Wheel Drive) eller bakhjulsdrift (RWD, Rear Wheel Drive). Alex erbjuds med olika hastighetsområden upp till maximalt 12,5 km/tim. Dessutom kan Alex utrustas med två olika typer av däck (för användning inomhus respektive utomhus). Detta påverkar vissa av rullstolens specifikationer. För att förenkla detta för våra kunder skiljer vi mellan Alex "typ INOMHUS/utomhus" och Alex "typ UTOMHUS/inomhus". 10

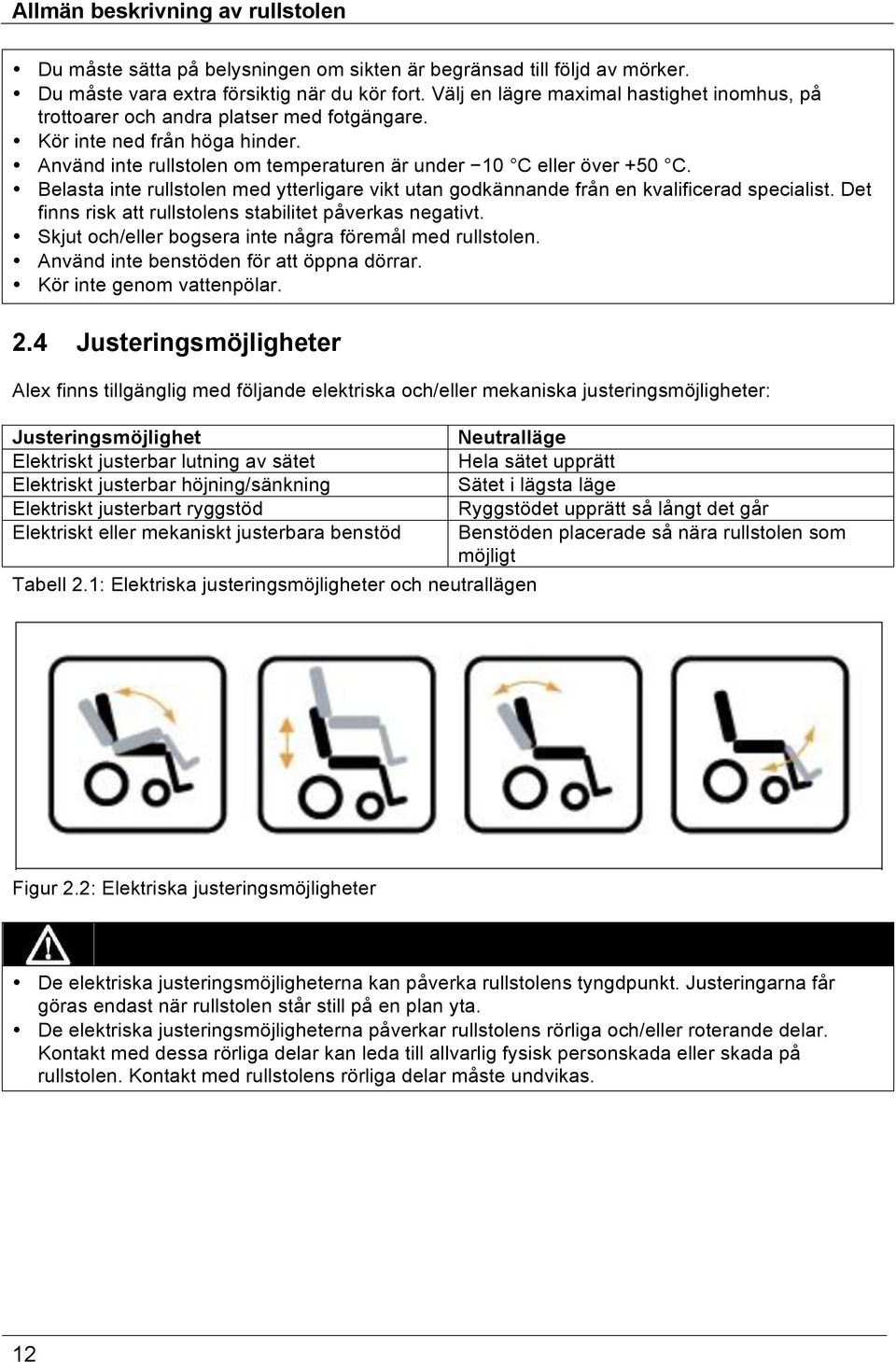

11 Allmän beskrivning av rullstolen Tekniska specifikationer får inte ändras. Gör inga ändringar i de elektriska kretsarna. Inga modifieringar av rullstolen eller dess delar är tillåtna. 2.2 Användaren Att köra en rullstol ställer krav på uppfattnings- och synförmåga samt fysiska färdigheter. Användaren måste kunna bedöma och rätta till resultatet av de handlingar som utförs medan rullstolen används. Rullstolen kan inte förflytta mer än en person åt gången. Maximal vikt för användaren är 160 kg, om inget annat anges på identifikationsplåten. Extra vikt i form av t.ex. ryggsäck, tillbehör eller medicinsk utrustning måste räknas in när användarens maximala vikt bestäms. Användaren måste informeras om innehållet i denna användarmanual innan körning med rullstolen inleds. Dessutom måste rullstolens användare få grundliga instruktioner av en kvalificerad specialist innan användaren ger sig ut i trafiken. De första tillfällena bör utnyttjas till övning under uppsikt av en lärare/rådgivare. Rullstolens användare är alltid ansvarig för att tillämpliga lokala säkerhetsregler och riktlinjer följs. Om du tar mediciner som kan påverka din förmåga att köra rullstolen är du inte tillåten att köra den. Tillräcklig synförmåga krävs för att säkert kunna manövrera rullstolen inom det aktuella användningsområdet. Mer än en person kan inte sitta samtidigt i rullstolen. Låt inte barn åka i rullstolen utan tillsyn. 2.3 Användningsmiljö Denna rullstol är konstruerad för användning både inomhus och utomhus (SS-EN (1999), klass B). Vid användning utomhus, kör rullstolen enbart på belagda vägar, trottoarer, gångvägar och cykelvägar. Hastigheten måste anpassas efter de aktuella förhållandena. För en Alex med bakhjulsdrift och alla justeringsmöjligheter i neutralläge (tabell 2.1) räknas en lutning på 10 som normal användningsmiljö, utan risk för instabilitet. För en Alex med framhjulsdrift gäller istället 6. Detta finns angivet under "Max. säker lutning" i avsnittet med tekniska specifikationer. Kör försiktigt om underlaget är halt till följd av regn, is eller snö! Förhindra att rullstolen kommer i kontakt med saltvatten eftersom detta är frätande och kan skada rullstolen. Förhindra att rullstolen kommer i kontakt med sand eftersom sanden kan tränga in i rullstolens rörliga delar och orsaka omfattande slitage av dessa delar. 11

12 Allmän beskrivning av rullstolen Du måste sätta på belysningen om sikten är begränsad till följd av mörker. Du måste vara extra försiktig när du kör fort. Välj en lägre maximal hastighet inomhus, på trottoarer och andra platser med fotgängare. Kör inte ned från höga hinder. Använd inte rullstolen om temperaturen är under 10 C eller över +50 C. Belasta inte rullstolen med ytterligare vikt utan godkännande från en kvalificerad specialist. Det finns risk att rullstolens stabilitet påverkas negativt. Skjut och/eller bogsera inte några föremål med rullstolen. Använd inte benstöden för att öppna dörrar. Kör inte genom vattenpölar. 2.4 Justeringsmöjligheter Alex finns tillgänglig med följande elektriska och/eller mekaniska justeringsmöjligheter: Justeringsmöjlighet Elektriskt justerbar lutning av sätet Elektriskt justerbar höjning/sänkning Elektriskt justerbart ryggstöd Elektriskt eller mekaniskt justerbara benstöd Tabell 2.1: Elektriska justeringsmöjligheter och neutrallägen Neutralläge Hela sätet upprätt Sätet i lägsta läge Ryggstödet upprätt så långt det går Benstöden placerade så nära rullstolen som möjligt Figur 2.2: Elektriska justeringsmöjligheter De elektriska justeringsmöjligheterna kan påverka rullstolens tyngdpunkt. Justeringarna får göras endast när rullstolen står still på en plan yta. De elektriska justeringsmöjligheterna påverkar rullstolens rörliga och/eller roterande delar. Kontakt med dessa rörliga delar kan leda till allvarlig fysisk personskada eller skada på rullstolen. Kontakt med rullstolens rörliga delar måste undvikas. 12

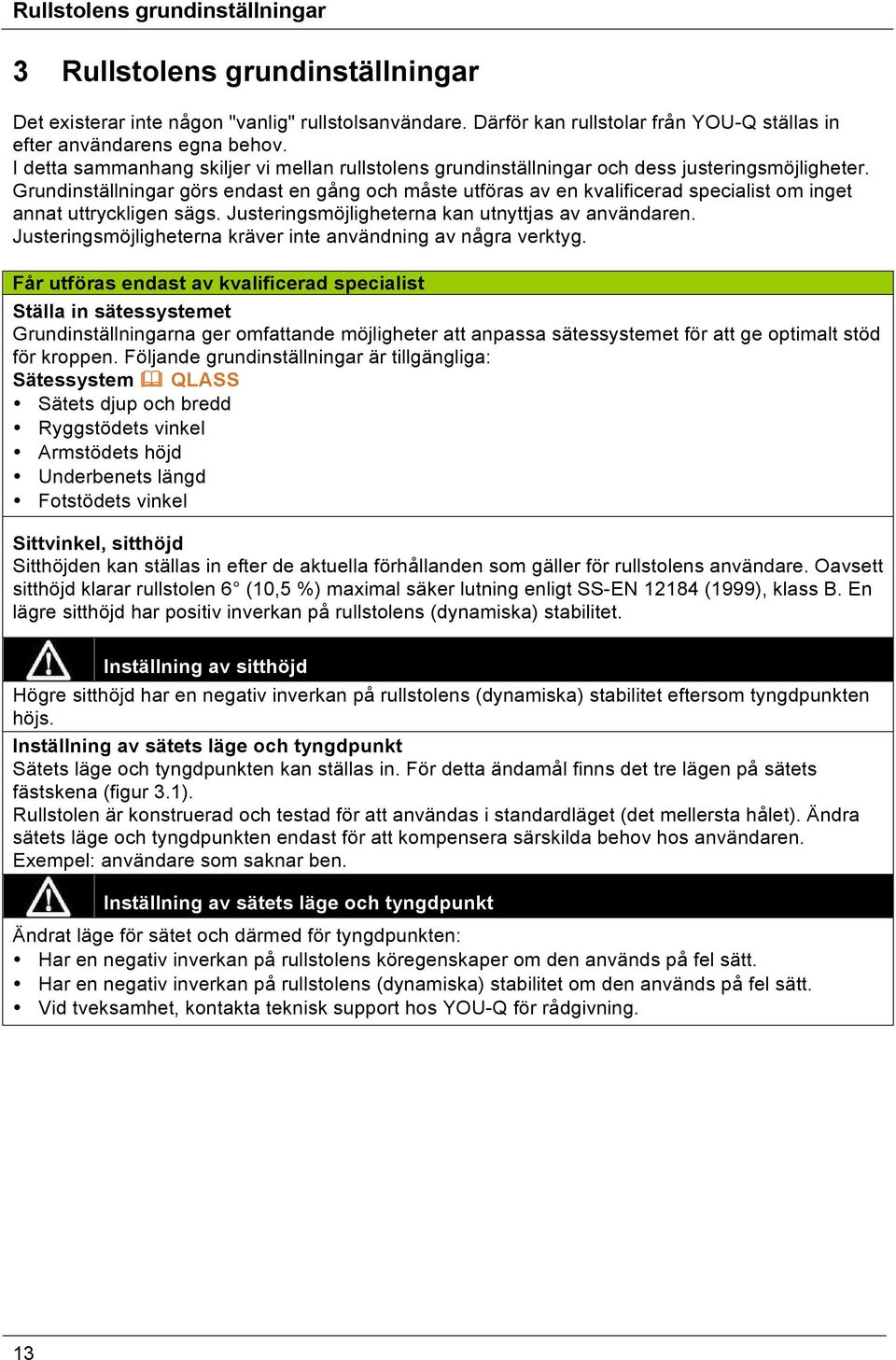

13 Rullstolens grundinställningar 3 Rullstolens grundinställningar Det existerar inte någon "vanlig" rullstolsanvändare. Därför kan rullstolar från YOU-Q ställas in efter användarens egna behov. I detta sammanhang skiljer vi mellan rullstolens grundinställningar och dess justeringsmöjligheter. Grundinställningar görs endast en gång och måste utföras av en kvalificerad specialist om inget annat uttryckligen sägs. Justeringsmöjligheterna kan utnyttjas av användaren. Justeringsmöjligheterna kräver inte användning av några verktyg. Får utföras endast av kvalificerad specialist Ställa in sätessystemet Grundinställningarna ger omfattande möjligheter att anpassa sätessystemet för att ge optimalt stöd för kroppen. Följande grundinställningar är tillgängliga: Sätessystem & QLASS Sätets djup och bredd Ryggstödets vinkel Armstödets höjd Underbenets längd Fotstödets vinkel Sittvinkel, sitthöjd Sitthöjden kan ställas in efter de aktuella förhållanden som gäller för rullstolens användare. Oavsett sitthöjd klarar rullstolen 6 (10,5 %) maximal säker lutning enligt SS-EN (1999), klass B. En lägre sitthöjd har positiv inverkan på rullstolens (dynamiska) stabilitet. Inställning av sitthöjd Högre sitthöjd har en negativ inverkan på rullstolens (dynamiska) stabilitet eftersom tyngdpunkten höjs. Inställning av sätets läge och tyngdpunkt Sätets läge och tyngdpunkten kan ställas in. För detta ändamål finns det tre lägen på sätets fästskena (figur 3.1). Rullstolen är konstruerad och testad för att användas i standardläget (det mellersta hålet). Ändra sätets läge och tyngdpunkten endast för att kompensera särskilda behov hos användaren. Exempel: användare som saknar ben. Inställning av sätets läge och tyngdpunkt Ändrat läge för sätet och därmed för tyngdpunkten: Har en negativ inverkan på rullstolens köregenskaper om den används på fel sätt. Har en negativ inverkan på rullstolens (dynamiska) stabilitet om den används på fel sätt. Vid tveksamhet, kontakta teknisk support hos YOU-Q för rådgivning. 13

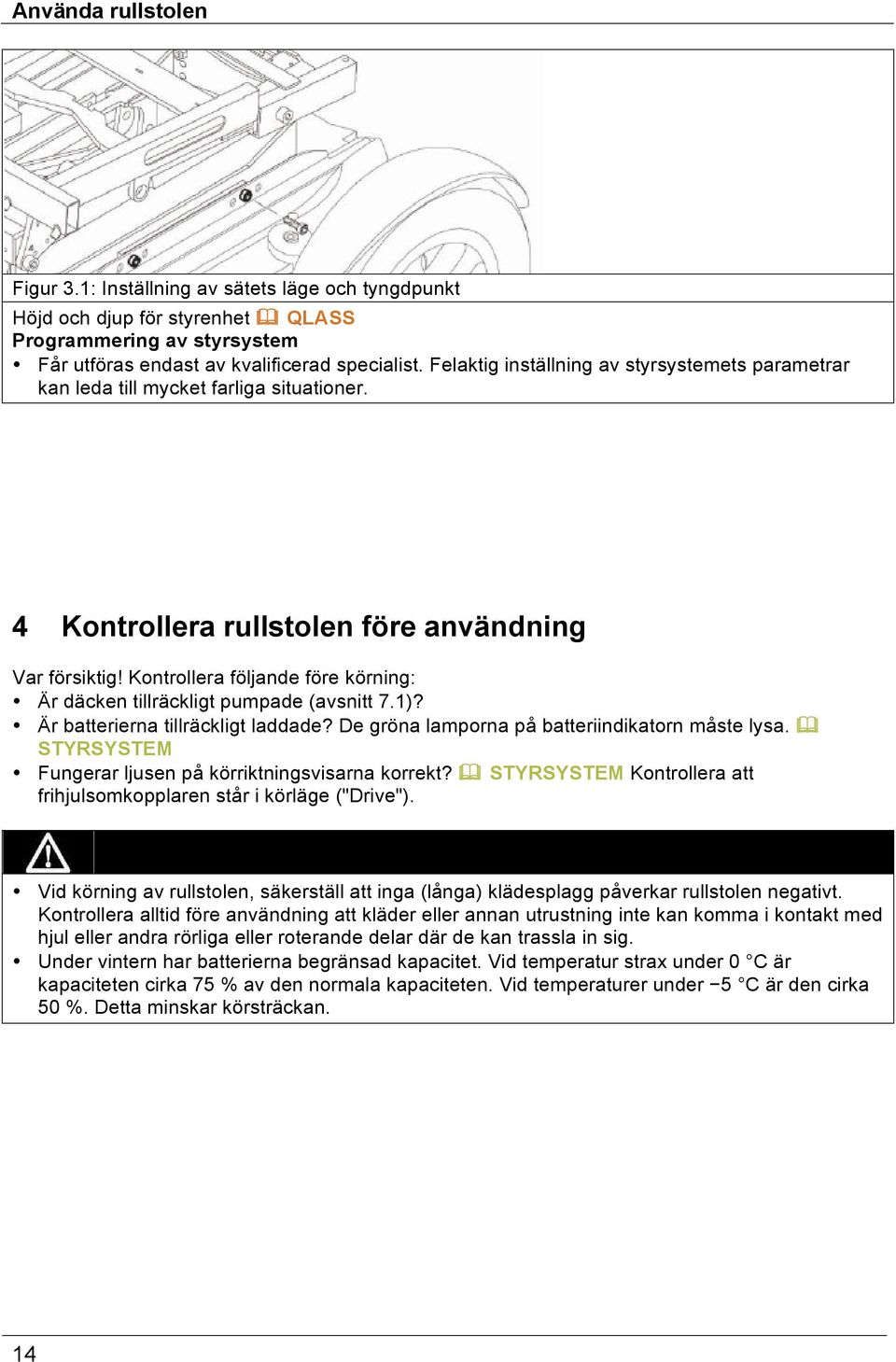

14 Använda rullstolen Figur 3.1: Inställning av sätets läge och tyngdpunkt Höjd och djup för styrenhet & QLASS Programmering av styrsystem Får utföras endast av kvalificerad specialist. Felaktig inställning av styrsystemets parametrar kan leda till mycket farliga situationer. 4 Kontrollera rullstolen före användning Var försiktig! Kontrollera följande före körning: Är däcken tillräckligt pumpade (avsnitt 7.1)? Är batterierna tillräckligt laddade? De gröna lamporna på batteriindikatorn måste lysa. & STYRSYSTEM Fungerar ljusen på körriktningsvisarna korrekt? & STYRSYSTEM Kontrollera att frihjulsomkopplaren står i körläge ("Drive"). Vid körning av rullstolen, säkerställ att inga (långa) klädesplagg påverkar rullstolen negativt. Kontrollera alltid före användning att kläder eller annan utrustning inte kan komma i kontakt med hjul eller andra rörliga eller roterande delar där de kan trassla in sig. Under vintern har batterierna begränsad kapacitet. Vid temperatur strax under 0 C är kapaciteten cirka 75 % av den normala kapaciteten. Vid temperaturer under 5 C är den cirka 50 %. Detta minskar körsträckan. 14

15 Kontrollera rullstolen före användning 5 Använda rullstolen 5.1 Sätta sig i och resa sig ur rullstolen Att sätta sig i eller resa sig ur en rullstol benämns ibland "omplacering". Var försiktig! Före en omplacering, kontrollera att: Styrsystemet är avstängt. Frihjulsomkopplaren är i körläge ("Drive", se avsnitt 5.6). Stå inte på fotstöden. Dessa är inte konstruerade för att bära användarens fulla vikt. Dessutom kan detta leda till att rullstolen välter Över sitsens framkant 1. Fäll upp fotstöden. 2. Sväng underbensstöden åt sidan (om sådana finns). 3. Om möjligt, sväng benstöden åt sidan. 4. Sätt dig i rullstolen Åt sidan 1. Skruva loss låsratten och ta bort armstödet. 2. Sätt dig i rullstolen. Figur

16 Använda rullstolen 5.2 Köra rullstolen Som rullstolsanvändare är du sårbar i trafiken. Tänk på att du kanske inte alltid uppmärksammas av andra trafikanter. Följ de aktuella trafikreglerna. Undvik avsides vägar så att du vid behov snabbt kan få hjälp. Anpassa ditt körsätt och din hastighet efter omständigheterna. Eldrivna rullstolar körs med hjälp av en styrenhet. Styrsystemet har en egen användarmanual, & STYRSYSTEM, som levereras tillsammans med rullstolen. Starta styrsystemet & STYRSYSTEM. Ställ in gränsen för maximal hastighet & STYRSYSTEM. För styrspaken åt det håll du vill köra. Genom att föra styrspaken ytterligare framåt kan du öka rullstolens hastighet Kurvor Kör aldrig med full hastighet i kurvor. Sänk hastigheten före kurvan. Använd körriktningsvisarna när du ska svänga åt sidan Bromsning/nödstopp För bromsning krävs att styrspaken förs till neutralläget eller släpps helt. Rullstolen bromsar då automatiskt. Även ett nödstopp kan göras genom att styrspaken släpps. Ett nödstopp kan göras genom att styrspaken släpps. Följande bör undvikas under körning: Tryck inte på start/stoppknappen. Byt inte plötsligt till motsatt körriktning. Rullstolen kommer att stanna med ett kraftigt ryck. Detta är inte bara obekvämt utan kan också leda till att rullstolen välter om den är i en backe. 5.3 Köra i backe För en Alex med bakhjulsdrift och alla justeringsmöjligheter i neutralläge (tabell 2.1) räknas en lutning på 10 (17,6 %) som normal användningsmiljö, utan risk för instabilitet. För en Alex med framhjulsdrift gäller istället 6 (10,5 %). Detta finns angivet under "Max. säker lutning" i avsnittet med tekniska specifikationer Backar (brantare än den normala användningsmiljön) Att köra i backar som är brantare än den maximalt tillåtna lutningen för säker körning kan leda till risker ur stabilitetsperspektiv. Användaren måste visa stor försiktighet och ha fullständig kontroll över rullstolen. Kör alltid försiktigt och ta inga onödiga risker! Följ noggrant instruktionerna intill varningarna! 16

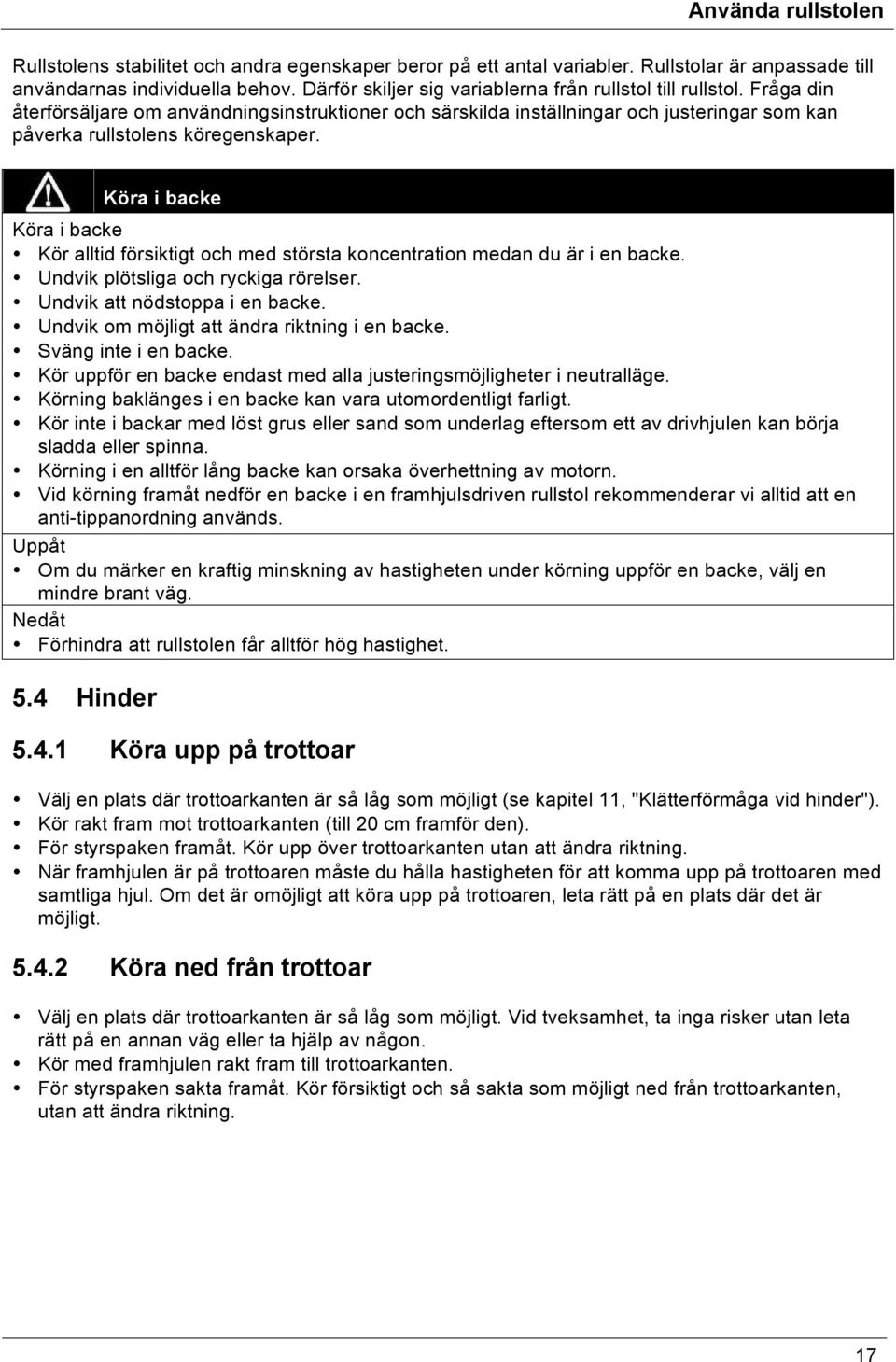

17 Använda rullstolen Rullstolens stabilitet och andra egenskaper beror på ett antal variabler. Rullstolar är anpassade till användarnas individuella behov. Därför skiljer sig variablerna från rullstol till rullstol. Fråga din återförsäljare om användningsinstruktioner och särskilda inställningar och justeringar som kan påverka rullstolens köregenskaper. Köra i backe Köra i backe Kör alltid försiktigt och med största koncentration medan du är i en backe. Undvik plötsliga och ryckiga rörelser. Undvik att nödstoppa i en backe. Undvik om möjligt att ändra riktning i en backe. Sväng inte i en backe. Kör uppför en backe endast med alla justeringsmöjligheter i neutralläge. Körning baklänges i en backe kan vara utomordentligt farligt. Kör inte i backar med löst grus eller sand som underlag eftersom ett av drivhjulen kan börja sladda eller spinna. Körning i en alltför lång backe kan orsaka överhettning av motorn. Vid körning framåt nedför en backe i en framhjulsdriven rullstol rekommenderar vi alltid att en anti-tippanordning används. Uppåt Om du märker en kraftig minskning av hastigheten under körning uppför en backe, välj en mindre brant väg. Nedåt Förhindra att rullstolen får alltför hög hastighet. 5.4 Hinder Köra upp på trottoar Välj en plats där trottoarkanten är så låg som möjligt (se kapitel 11, "Klätterförmåga vid hinder"). Kör rakt fram mot trottoarkanten (till 20 cm framför den). För styrspaken framåt. Kör upp över trottoarkanten utan att ändra riktning. När framhjulen är på trottoaren måste du hålla hastigheten för att komma upp på trottoaren med samtliga hjul. Om det är omöjligt att köra upp på trottoaren, leta rätt på en plats där det är möjligt Köra ned från trottoar Välj en plats där trottoarkanten är så låg som möjligt. Vid tveksamhet, ta inga risker utan leta rätt på en annan väg eller ta hjälp av någon. Kör med framhjulen rakt fram till trottoarkanten. För styrspaken sakta framåt. Kör försiktigt och så sakta som möjligt ned från trottoarkanten, utan att ändra riktning. 17

18 Använda rullstolen Kör aldrig nedför en trappa med en rullstol. Kör inte ned från hinder som är högre än sex (6) cm. 5.5 Justeringsmöjligheter Justeringsmöjligheterna innebär att delar av rullstolen kan justeras av användaren utan hjälp av verktyg. Alex kan beställas med följande justeringsmöjligheter: Mekaniska justeringsmöjligheter Bekväma benstöd & QLASS Svängbar hållare för styrspak & QLASS Nackstöd & QLASS Elektriska justeringsmöjligheter Elektrisk justering av sätets lutning & STYRSYSTEM Elektrisk höj/sänkmekanism & STYRSYSTEM Elektrisk justering av ryggstödet & STYRSYSTEM Elektrisk justering av benstöden & STYRSYSTEM Figur Frihjulsomkopplare: skjuta rullstolen Rullstolen kan också förflyttas genom att någon skjuter på. Därför kan motorn kopplas ur. Detta görs med en frihjulsomkopplare för respektive motor. Figur 5.1: Frihjulsomkopplare i skjutläge ("Push", till vänster), i körläge ("Drive", till höger) 18

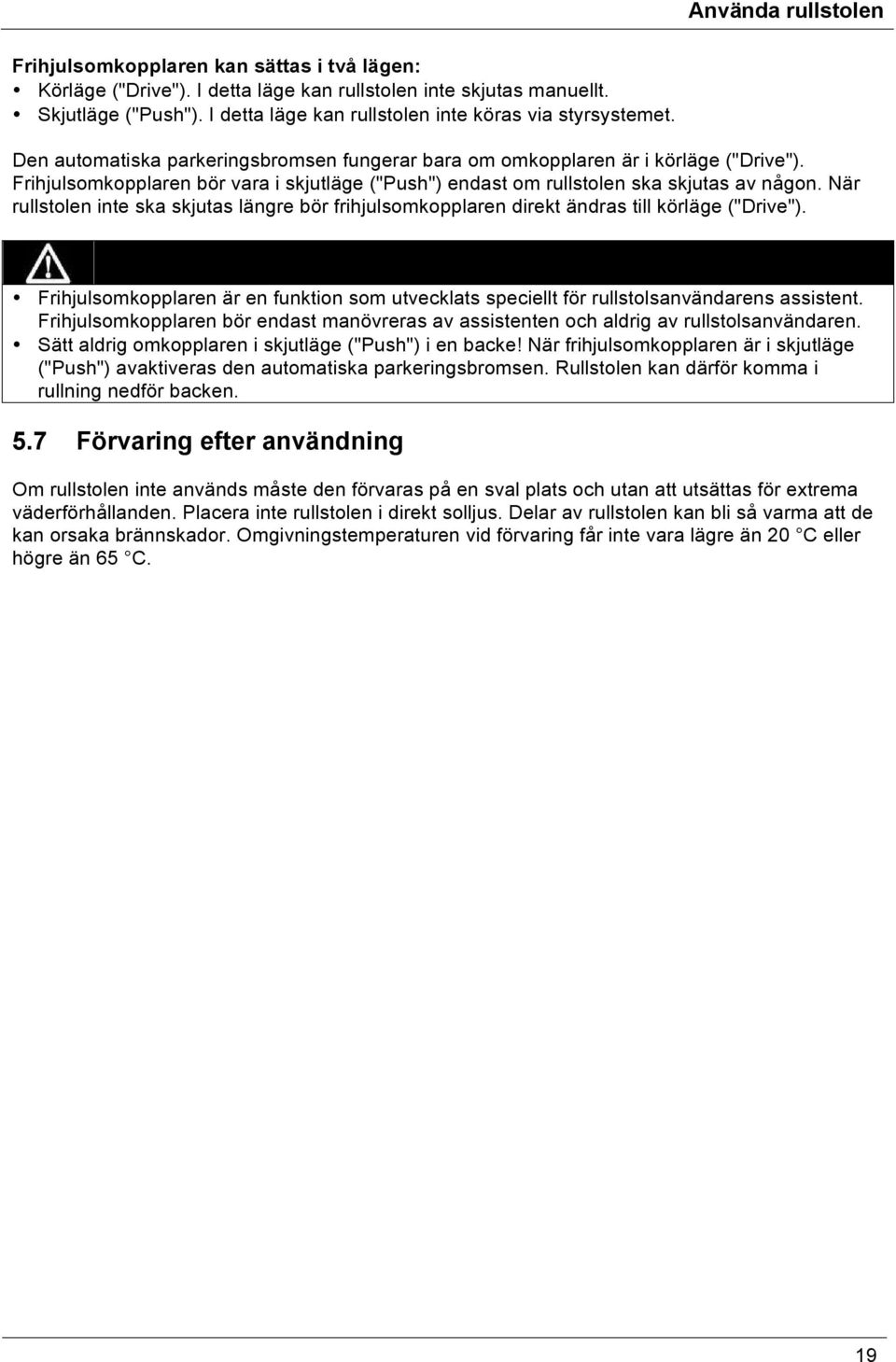

19 Använda rullstolen Frihjulsomkopplaren kan sättas i två lägen: Körläge ("Drive"). I detta läge kan rullstolen inte skjutas manuellt. Skjutläge ("Push"). I detta läge kan rullstolen inte köras via styrsystemet. Den automatiska parkeringsbromsen fungerar bara om omkopplaren är i körläge ("Drive"). Frihjulsomkopplaren bör vara i skjutläge ("Push") endast om rullstolen ska skjutas av någon. När rullstolen inte ska skjutas längre bör frihjulsomkopplaren direkt ändras till körläge ("Drive"). Frihjulsomkopplaren är en funktion som utvecklats speciellt för rullstolsanvändarens assistent. Frihjulsomkopplaren bör endast manövreras av assistenten och aldrig av rullstolsanvändaren. Sätt aldrig omkopplaren i skjutläge ("Push") i en backe! När frihjulsomkopplaren är i skjutläge ("Push") avaktiveras den automatiska parkeringsbromsen. Rullstolen kan därför komma i rullning nedför backen. 5.7 Förvaring efter användning Om rullstolen inte används måste den förvaras på en sval plats och utan att utsättas för extrema väderförhållanden. Placera inte rullstolen i direkt solljus. Delar av rullstolen kan bli så varma att de kan orsaka brännskador. Omgivningstemperaturen vid förvaring får inte vara lägre än 20 C eller högre än 65 C. 19

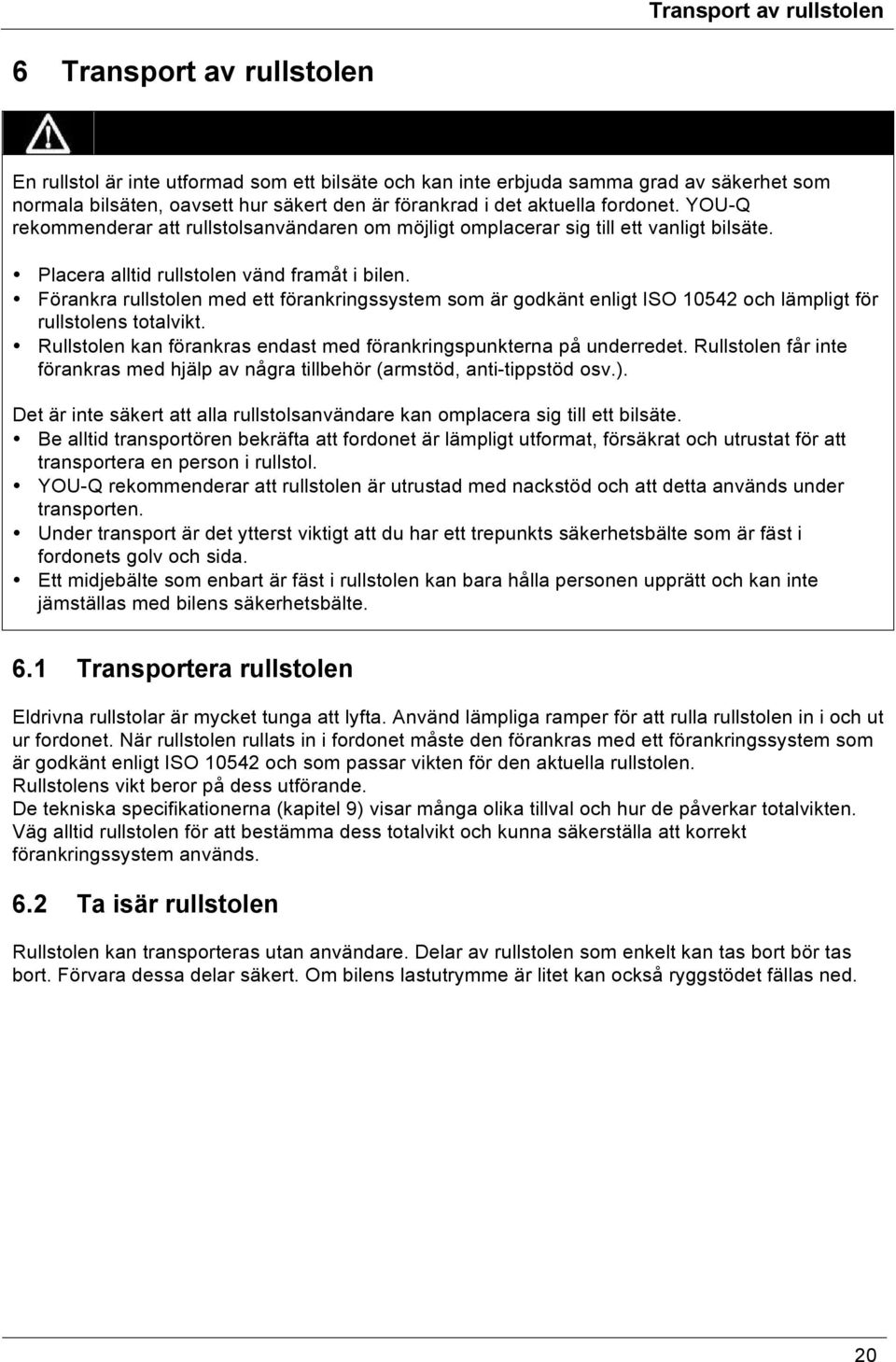

20 Transport av rullstolen 6 Transport av rullstolen En rullstol är inte utformad som ett bilsäte och kan inte erbjuda samma grad av säkerhet som normala bilsäten, oavsett hur säkert den är förankrad i det aktuella fordonet. YOU-Q rekommenderar att rullstolsanvändaren om möjligt omplacerar sig till ett vanligt bilsäte. Placera alltid rullstolen vänd framåt i bilen. Förankra rullstolen med ett förankringssystem som är godkänt enligt ISO och lämpligt för rullstolens totalvikt. Rullstolen kan förankras endast med förankringspunkterna på underredet. Rullstolen får inte förankras med hjälp av några tillbehör (armstöd, anti-tippstöd osv.). Det är inte säkert att alla rullstolsanvändare kan omplacera sig till ett bilsäte. Be alltid transportören bekräfta att fordonet är lämpligt utformat, försäkrat och utrustat för att transportera en person i rullstol. YOU-Q rekommenderar att rullstolen är utrustad med nackstöd och att detta används under transporten. Under transport är det ytterst viktigt att du har ett trepunkts säkerhetsbälte som är fäst i fordonets golv och sida. Ett midjebälte som enbart är fäst i rullstolen kan bara hålla personen upprätt och kan inte jämställas med bilens säkerhetsbälte. 6.1 Transportera rullstolen Eldrivna rullstolar är mycket tunga att lyfta. Använd lämpliga ramper för att rulla rullstolen in i och ut ur fordonet. När rullstolen rullats in i fordonet måste den förankras med ett förankringssystem som är godkänt enligt ISO och som passar vikten för den aktuella rullstolen. Rullstolens vikt beror på dess utförande. De tekniska specifikationerna (kapitel 9) visar många olika tillval och hur de påverkar totalvikten. Väg alltid rullstolen för att bestämma dess totalvikt och kunna säkerställa att korrekt förankringssystem används. 6.2 Ta isär rullstolen Rullstolen kan transporteras utan användare. Delar av rullstolen som enkelt kan tas bort bör tas bort. Förvara dessa delar säkert. Om bilens lastutrymme är litet kan också ryggstödet fällas ned. 20

21 Använda rullstolen Figur Ta bort sitsen 1. Dra upp sitsens framkant. När sitsen sätts tillbaka måste klämmorna (B i figur 6.1) snäppa fast runt det runda röret i underredet. Kontrollera om sitsen sitter säkert på plats Ta bort benstöden 1. Tryck spärren bakåt för att låsa upp benstödet. 2. Sväng benstödet utåt. 3. Lyft benstödet och ta bort det från dess hållare. När benstödet sätts tillbaka på sin plats bör du höra ett klickljud. Det är endast då som du kan vara säker på att benstödet är säkert fastlåst på sin plats Ta bort armstöden 1. Tryck spärren bakåt för att låsa upp benstödet. 2. Sväng benstödet utåt. 3. Lyft benstödet och ta bort det från dess hållare. När benstödet sätts tillbaka på sin plats bör du höra ett klickljud. Det är endast då som du kan vara säker på att benstödet är säkert fastlåst på sin plats Ta bort armstöden 1. Skruva loss låsratten och ta bort armstödet. Om rullstolen är utrustad med belysning, koppla ur anslutningskontakten. Styrsystemet kommer att förbli anslutet till rullstolen via sitt kablage Fälla ned ryggstödet 1. Snäpp loss låsklämman (C i figur 6.1) från justeringsstången (D i figur 6.1). 2. Dra ut låsklämman ur gångjärnsleden. 3. Fäll ned ryggstödet. 21

22 Underhålla rullstolen 7 Underhålla rullstolen För information om specifika inställningar, underhållsarbeten eller reparationer, kontakta din återförsäljare (kontaktuppgifter finns på omslagets baksida). Uppge alltid modell, tillverkningsår och identifikationsnummer. Dessa uppgifter finns på rullstolens identifikationsplåt. Vi rekommenderar att rullstolen får service av din återförsäljare en gång per år, eller vid intensiv användning en gång var sjätte månad. Intervall Varje dag Varje vecka Varje månad Varje år Beskrivning av underhåll som användaren står för Ladda batterierna efter varje användning (se avsnitt om batterier). Kontrollera däcktryck och pumpa däcken om det behövs (se avsnitt om däck). Rengör rullstolen (se avsnitt om rengöring av rullstolen). Kontakta återförsäljare för service. Tabell 7.1: Underhåll som användaren står för 7.1 Rengöra rullstolen För rengöring av sätessystemet, se användarmanualen för sätessystemet & QLASS. Kontrollera att styrsystemet är avstängt under rengöringen. Om styrspaken stöts till av misstag kan rullstolen röra sig och de elektriska funktionerna aktiveras. Var försiktig med vatten med tanke på elektroniksystemet Ta bort torr smuts Torka först av de smutsiga delarna med en våt svamp. Använd helst rent vatten eller vatten med mjuk tvål. Torka delarna torra med en mjuk, torr trasa. Använd aldrig slipande eller aggressiva rengöringsmedel. De kan orsaka repor på rullstolen. Använd inte organiska lösningsmedel, t.ex. thinner, bensen eller lacknafta. 7.2 Batterier Rullstolen har "torra" gelbatterier. Batterierna är helt slutna och underhållsfria. Våtbatterier får inte användas. Under vintern har batterierna begränsad kapacitet. Vid temperatur strax under 0 C är kapaciteten cirka 75 % av den normala kapaciteten. Vid temperaturer under 5 C är den cirka 50 %. Detta minskar körsträckan. 22

23 Underhålla rullstolen Ladda batterierna Läs batteriladdarens användarmanual för att avgöra om den är lämplig för rullstolens batterier. För tekniska specifikationer, se kapitel 9. Ladda batterierna Stäng först av rullstolens styrsystem. Sätt i batteriladdarens laddningskontakt i styrsystemets laddningsuttag & STYRSYSTEM Sätt på batteriladdaren. Detta kan ske på olika sätt beroende på batteriladdarens typ. Läs mer i batteriladdarens manual. När rullstolen inte används bör batterierna laddas via batteriladdaren. För normal användning bör batterierna laddas varje natt. Batteriladdaren har en display som visar när batterierna är fulladdade. Beroende på hur urladdade batterierna är kan det ta upp till 12 timmar innan batterierna är fulladdade igen Underhålla batterierna Se till att batterierna alltid är fulladdade. Batterierna kan skadas om de inte används under en längre tid. Använd inte rullstolen om batterierna är nästan urladdade och se till att batterierna aldrig laddas ur helt. Detta kan skada batterierna allvarligt och du kan riskera att bli stående Byta ut batterierna Om batteriernas kapacitet (möjlighet till uppladdning) gradvis sjunker så att rullstolen bara kan användas för korta turer betyder det att batterierna närmar sig slutet av sin livslängd. Batterierna behöver då bytas ut. Kontakta din återförsäljare för hjälp. Batterierna innehåller syra. Skadade batterier kan orsaka allvarliga hälsorisker. Följ alltid instruktionerna på batterierna. 7.3 Däck Det är ytterst viktigt att däcken har rätt lufttryck för att rullstolen ska fungera korrekt. Max. lufttryck finns angivet på däcket och i tabell 7.1. Alex INOMHUS/utomhus Alex UTOMHUS/inomhus Drivhjul Länkhjul Drivhjul Drivhjul Max. lufttryck (bar) 2,8 3,5 2,1 3,5 Tabell 7.1: Däcktryck 23

24 Underhålla rullstolen Däck med för lågt lufttryck påverkar rullstolens egenskaper negativt. Det krävs mer energi för att förflytta rullstolen framåt och detta medför också att batterierna laddas ur snabbare. Dessutom slits däcken onödigt mycket om lufttrycket är för lågt. Överskrid aldrig max. lufttryck i däcken (tabell 7.1) Däckreparation, drivhjul Får utföras endast av kvalificerad specialist Däckbyte får utföras endast av en kvalificerad specialist. För en utförlig beskrivning av däckreparationer, se den servicemanual som finns tillgänglig för kvalificerade specialister. Innan ett däck repareras måste det tömmas på all luft. 7.4 Kassera rullstolen Rullstolens livslängd påverkas av i vilken utsträckning den underhålls. För att uppnå mesta möjliga nytta med rullstolen så länge som möjligt rekommenderar vi regelbundet underhåll (se kapitlet om underhåll) Miljön Om rullstolen inte längre behövs eller om den behöver bytas ut kan den vanligen lämnas tillbaka till återförsäljaren i samråd med denne. Om detta inte är möjligt, kontakta de lokala myndigheterna angående möjligheter till återvinning eller miljövänlig hantering av de olika materialen. Tillverkningen av en rullstol innefattar många olika plaster och andra material. Dessutom innehåller rullstolen olika elektronikkomponenter som bör tas om hand som elektronikavfall. Batterierna bör lämnas till batteriåtervinning. Det finns ingen miljöpremie som gäller för återvinning av rullstolar. 24

25 Garanti 8 Garanti I följande garanti- och ansvarsvillkor ska följande begrepp tolkas så här: Produkt: Handmanövrerad eller eldriven rullstol eller elskoter tillverkad och levererad av YOU- Q. Kund: Den (juridiska) person som tar emot en produkt direkt från YOU-Q. Återförsäljare: Den (juridiska) person som tar emot en produkt från YOU-Q och sedan levererar den till en kund eller tredje part. Användare: Den person som använder en produkt tillverkad av YOU-Q. Oberoende av vad som bestäms i fråga om tillämpliga garantivillkor för produkten gäller alltid det följande i fråga om garantin: 1. Om inget annat sägs garanterar YOU-Q produktens lämplighet för det ändamål för vilket den är avsedd så som det beskrivs i denna manual och kvaliteten i de material som ingår i produkten samt det sätt på vilket produkten tillverkats. 2. Reparationer eller byten av delar i produkten som kan vara nödvändiga till följd av fel som beror på brister i materialkvalitet eller tillverkning utförs utan kostnad om felet inträffar inom ett (1) år efter datum för leverans av produkten till kunden. Delar som ska bytas ut måste skickas portofritt till YOU-Q. Demontering eller montering av dessa delar på rullstolen bekostas av kunden. I följande fall är det därför inte aktuellt med kostnadsfri reparation eller byte så som beskrivs ovan: Reparation eller byte som krävs till följd av fel som inträffar mer än ett (1) år efter datum för leverans av produkten till kunden. Reparation eller byte som krävs till följd av fel på grund av felaktig eller vårdslös användning av produkten eller på grund av att produkten används för andra ändamål än de som den är avsedd för. Om kunden är en återförsäljare ska denne återförsäljare hålla YOU-Q skadeslöst för eventuella krav från användare eller tredje part i fråga om fel på grund av felaktig eller vårdslös användning av produkten. Delar som utsätts för slitage och där behovet av reparation eller byte är en följd av normalt slitage. 3. Oberoende av vad som sägs under punkt 2 gäller i fråga om en elektrisk produkt med ingående batteri att produktens garanti i fråga om batteriet endast gäller för fel och bristande funktion hos batteriet som kan påvisas vara en direkt följd av fel i material eller tillverkning. Fel eller bristande funktion hos batteriet till följd av normalt slitage täcks inte av garantin så som den tolkas i dessa garantivillkor. På liknande sätt täcker garantin inte heller fel eller bristande funktion som är en följd av felaktig eller icke-fackmannamässig användning av produkten eller batteriet som är en del av produkten, inklusive felaktig laddning av batteriet och uteblivet korrekt underhåll i rätt tid. Om kunden är en återförsäljare ska denne återförsäljare hålla YOU- Q skadeslöst för eventuella krav från användare eller tredje part som grundar sig på ovan nämnda felaktiga eller icke-fackmannamässiga användning av produkten eller batteriet som är en del av produkten. 4. Garantierna så som de beskrivs i villkoren ovan upphör helt att gälla i följande fall: 25

26 Underhålla rullstolen Riktlinjerna från YOU-Q i fråga om underhåll av produkten har efterlevts otillräckligt eller inte alls. Reparation eller byte av delar som krävs till följd av försummelse, skadegörelse eller missbruk av produkten eller av användning av produkten för andra ändamål än de för vilka den var avsedd. Delar av produkten som bytts ut mot delar med annat ursprung än de som YOU-Q använder eller delar av produkten som bytts ut utan tillstånd från YOU-Q. 5. Garantierna som nämns i villkor 1 3 upphör helt att gälla också om produkten återanvänds av en annan användare under garantitiden och denna återanvändning kräver anpassningar av produkten som utförs utan instruktioner och/eller beställning från YOU-Q. 6. För att bibehålla sin rätt enligt de ovan beskrivna garantierna måste kunden, i händelse av skada eller olycka, så fort som möjligt kontakta och informera YOU-Q så fullständigt som möjligt. Kundens möjlighet att åberopa de ovan nämnda garantivillkoren upphör helt 20 arbetsdagar efter den situation eller olycka som ligger till grund för åberopandet av garantin. 7. Byte av en del eller reparation eller renovering av produkten inom den aktuella garantitiden innebär inte att garantitiden förlängs. 8. YOU-Q ger ingen garanti för utförd reparation eller renovering av produkten, förutom om den utförts på beställning av YOU-Q eller enligt instruktioner från YOU-Q. Om reparation eller renovering utförs av en kund eller på uppdrag av en kund ska denne kund hålla YOU-Q skadeslöst för eventuella krav från tredje part som grundar sig, i ordets vidaste betydelse, på sådan reparation eller renovering. Ansvar Oberoende av vad som anges i fråga om ansvar i de allmänna villkoren för produkten gäller i varje fall det följande i fråga om ansvar: 1. Med hänsyn tagen till följande villkor tar YOU-Q ansvar endast för skada i form av dödsfall eller fysisk personskada som orsakas av en brist i produkten för vilken YOU-Q är ansvarig och för skada på annat föremål som är rullstolsanvändarens privata egendom, så länge denna skada är en direkt följd av ett fel i produkten. 2. YOU-Q tar inget annat eller ytterligare ansvar än det som beskrivs under punkt 1. I synnerhet tar YOU-Q inget ansvar för följdskador i någon som helst form. 26

27 Tekniska specifikationer 9 Tekniska specifikationer Standard EU-direktiv 93/42 EEG NEN-EN (1999) NEN-EN (1999), klass B ISO Denna produkt överensstämmer med regler och riktlinjer för medicintekniska hjälpmedel och har CE-märkning. Produkten uppfyller krav och standarder enligt nedan. Dessa kontrolleras av oberoende institutioner. Definition/beskrivning Tillämpligt så som beskrivs i Bilaga 1. Krav från EN (1999) så som de nämns i NEN- EN (1999): Tekniska hjälpmedel för handikappade, allmänna krav och testmetoder, från oktober Eldrivna rullstolar, skotrar och tillhörande batteriladdare, krav och testmetoder, från april Krav och testmetoder för hållfasthet (statisk, dynamisk, utmattning). Vikt för testdocka Ej tillämpligt 160 kg 160 kg 160 kg ISO Klimattest för eldrivna rullstolar. Ej tillämpligt ISO ISO Krav och testmetoder för styrsystem till eldrivna rullstolar, från Krav för resistens mot antändning av delar med stoppning, från maj Ej tillämpligt Ej tillämpligt ISO Alex uppfyller krocktestkraven enligt ISO kg Styrsystem Min. Max. Enhet Styrspak Ej tillämpligt Svängbar styrenhet Ej tillämpligt Elektronikbrytare Ej tillämpligt Parkeringsbroms Ej tillämpligt Installerat uttag för kontakt från batteriladdare Ej tillämpligt Batterier Max. Enhet Yttermått 260x172x210 10,25x6,75x8,25 Batterikapacitet 60/74 Ah mm in. Batteriladdare Max. Enhet Max. tillåten laddningsspänning 24 V Max. laddningsström 12 A (rms) Kontakttyp Isolering Neutrik NC3MX Klass 2, dubbel isolering 27

28 Allmänna inställningar säte Q-class 9.1 INOMHUS/utomhus Modell: Alex Typ: INOMHUS/utomhus Klass: B Beskrivning Min. Max. Enhet Total längd inkl. benstöd Bakhjulsdrift / Alex kort bas (inkl.tippskydd) 1080 (42,5) / 1140 mm (in.) Framhjulsdrift 1120 (44,1) mm (in.) Totalbredd 610 (24) mm (in.) Totalvikt utan batterier: 87 (191,8) kg (lbs.) Batterier: 60 Ah (C20) (sats med två st.) +43,6 (96,1) kg (lbs.) Batterier: 74 Ah (C20) (sats med två st.) +47,4 (104,5) kg (lbs.) Eldriven höjning/sänkning av sätet +9 (19,8) kg (lbs.) Eldriven lutning av sätet +4 (8,8) kg (lbs.) Eldriven lutning av ryggstödet +1,5 (3,3) kg (lbs.) Eldriven lutning av benstöden +4 (8,8) kg (lbs.) Punkteringssäkra drivhjul (sats med två st.) +3,8 (8,4) kg (lbs.) Transportvikt för den tyngsta delen 87 (191,8) kg (lbs.) Max. säker lutning Bakhjulsdrift 10 (17,6) (%) Framhjulsdrift 6 (10,5) (%) Statisk stabilitet I nedförslut 15 I uppförslut 15 I sidled 15 Körsträcka (6 km/tim)* Batterier 74 Ah (C20) 40 (24,9) km (miles) Klätterkapacitet vid hinder Bakhjulsdrift 60 (2,4) mm (in.) Framhjulsdrift 60 (2,4) mm (in.) Max. hastighet framåt 6/9,5 3,7/5,9 km/tim mph Sätets vinkel 0 7,5 Verkligt sittdjup mm Verklig sittbredd mm Sitthöjd (inklusive dyna) mm Storlek sittdynor SB42/46/50/54 SD 48/55 Ryggstödets vinkel Ryggstödets höjd mm Underbenets längd mm Vändradie (ISO ) Bakhjulsdrift 910 mm Framhjulsdrift 660 mm * Följande faktorer påverkar körsträckan negativt: Hinder, ojämn terräng, körning i backe, temperatur under 0 C samt upprepad användning av elektroniska justeringsmöjligheter. 28

29 Allmänna inställningar säte Q-class 9.2 UTOMHUS/inomhus Modell: Alex Typ: UTOMHUS/inomhus Klass: B Beskrivning Min. Max. Enhet Total längd inkl. benstöd Bakhjulsdrift 1090 (42,9) mm (in.) Framhjulsdrift 1130 (44,5) mm (in.) Totalbredd 610 (24) mm (in.) Totalvikt utan batterier: 87 (191,8) kg (lbs.) Batterier: 60 Ah (C20) (sats med två st.) +43,6 (96,1) kg (lbs.) Batterier: 74 Ah (C20) (sats med två st.) +47,4 (104,5) kg (lbs.) Eldriven höjning/sänkning av sätet +9 (19,8) kg (lbs.) Eldriven lutning av sätet +4 (8,8) kg (lbs.) Eldriven lutning av ryggstödet +1,5 (3,3) kg (lbs.) Eldriven lutning av benstöden +4 (8,8) kg (lbs.) Punkteringssäkra drivhjul (sats med två st.) +3,8 (8,4) kg (lbs.) Transportvikt för den tyngsta delen 87 (191,8) mm (in.) Max. säker lutning Bakhjulsdrift 10 (17,6) (%) Framhjulsdrift 6 (10,5) (%) Statisk stabilitet I nedförslut 15 I uppförslut 15 I sidled 15 Körsträcka (6 km/tim)* Batterier 74 Ah 40 (25) km (miles) Klätterkapacitet vid hinder Bakhjulsdrift 75 (3,0) mm (in.) Framhjulsdrift 75 (3,0) mm (in.) Max. hastighet framåt 6,5/10/12,5 km/tim 4/6,2/7,8 mph Sätets vinkel 0 7,5 Verkligt sittdjup mm Verklig sittbredd mm Sitthöjd (inklusive dyna) mm Storlek sittdynor SB42/46/50/54 SD 48/55 Ryggstödets vinkel Ryggstödets höjd mm Underbenets längd mm Vändradie (ISO ) Bakhjulsdrift 910 mm Framhjulsdrift 660 mm * Följande faktorer påverkar körsträckan negativt: Hinder, ojämn terräng, körning i backe, temperatur under 0 C samt upprepad användning av elektroniska justeringsmöjligheter. 29

30 Allmänna inställningar säte Q-class 9.3 Elektriskt kopplingsschema Det elektriska kopplingsschemat beror på vilken typ av styrsystem som används. Aktuell information finns i användarmanualen för styrsystemet & STYRSYSTEM. 30

31 Allmänna inställningar säte Q-class 10. Allmänna inställningar säte Q-class 3.1 Sittdyna: Demontering / byte Borttagning av sittdyna (figur 3.1). Dra sittdynan uppåt för att avlägsna den från sätet. Byte av sittdyna (figur 3.2). Klicka på sittdynan på sätes ram. Kontrollera om sätet klickat på plats ordentligt. 3.2 Ryggstöd: Demontering / byte Demontering av ryggstödet (figur 3.3). Tryck på Q-klipp upp. Ta bort ryggstödet. Byte av ryggstödet (figur 3.3). Placera ryggstödet till ramen. 31

32 Allmänna inställningar säte Q-class 3.3 Benstöd: Demontering / byte Ta bort (figur 3.4). 1. Lossa vadbandet. 2. Skjut spärren på baksidan för att låsa upp benstödet. 3.. Sväng utåt benstödet. 4. Ta bort benstödet från fästet genom lyft. Du bör höra ett klick vid byte av benstödet. detta indikerar att benstödet har låst på plats. 3.4 Armstöd: Demontering / ersättning Ta bort armstödet (figur 3.5). Ett. Skjut spaken på baksidan för att låsa armstödet. 2. Ta ut armstödet Byte av armstöd (figur 3.3). Ett. Placera armstödet i armstödets hållare. 2. Lås armstödet genom att sätta spaken i en vertikal position. 3,5 Ryggstöd (ram): Fäll ned Ett. Släpp fjäderringen från justeringsstaget (figur 3.6). 2. Dra ut låsstiftet från gångjärnet fogar (figur 3.6). Tre. Fäll fram ryggstödet (figur 3.6). 32

33 Allmänna inställningar säte Q-class 3.6 Nackstöd Demontering av nackstöd (figur 3.7). Ett. För spaken uppåt för att låsa upp nackstöd. 2. Ta ur nackstödet. Byte av nackstöd (figur 3.7). Ett. Placera nackstödet i huvudstödshållaren. 2. Lås nackstödet genom att sätta spaken i en vertikal position. 33

34 Allmänna inställningar säte Q-class 4 Inställning av sittsystemet 4.1 Sittdjup inställning Sitsdjup från ryggstödsramen (figur 4.1). Ett. Lossa insexskruvarna på båda sidor av sätesramen ett halvt varv (180 ). 2. Lossa insexskruvarna på båda sidor av sätesramen ett halvt varv (180 ). Tre. Dra åt insexskruvarna. Sitsdjup från positioneringssäte kudde (figur 4.2). Ett. Ta bort sätet (figur 3.1). 2. Placera klämmorna i rätt position. Tre. Klicka på sittdynan på sätets ram. Kontrollera om sätet klickat på plats ordentligt. Kontrollera att det finns minst 2 cm fritt utrymme mellan baksidan av knät och framsidan av sätet för att säkerställa god blodcirkulation. 34

35 Allmänna inställningar säte Q-class 4,2 Sitsbredd inställning Sitsbredd inställning av armstöden (fig 4.3). Ett. Lossa skruvarna. 2. Skjut armstödet i önskad position. Tre. Dra åt bultarna. Sitsbredd inställning av benstöd (figur 4.4). Ett. Lossa skruvarna. 2. Skjut benstöden i önskad position. Tre. Dra åt bultarna. Ryggvinkel inställning Se figur 4.5 Ett. Lossa skruvarna på vänster sida av sätesramen. 2. Ställ in önskad vinkel av ryggstödet. Tre. Dra åt bultarna. 35

36 Allmänna inställningar säte Q-class 4,3 Benstöd inställningar Underbenslängd (figur 4.6). Ett. Lossa bulten. 2. Skjut fotplattan i önskad position. Tre. Dra åt bulten. Se till att det finns tillräckligt med ledigt utrymme under fotplattorna för att kunna få rullstolen över hinder. Vinkeln på fotplattan (figur 4.7) Ett. Lossa bulten. 2. Ställ in fotplattan i den önskade vinkeln. Tre. Dra åt bulten. Benstöd bredd inställning (figur 4.4) Se kapitel 4.2 Sittdjup med benstöd (figur 4.8). Ett. Lossa bulten. 2. Skjut benstödshållaren i önskat läge. Tre. Dra åt bulten. Se till att länkhjulen inte rör fotplattorna vid manövrering. Om detta är fallet,, benstöden måste vinklas framåt. Det måste vara minst 1 cm mellan länkhjulen och fotplattorna. Kontrollera att benstödsfästet inte trycker på baksidan av knät, orsakar obehag. Om detta är fallet, skall sätet justeras framåt. 36

37 Allmänna inställningar säte Q-class VADSTÖDSPLATTA höjdinställning (figur 4.9). Ett. Lossa skruvarna. 2. Skjut VADSTÖDSPLATTA i den önskade position. Tre. Dra åt bultarna. 37

38 Allmänna inställningar säte Q-class 4,4 Armstödsdynor inställningar Armstöd höjdinställning (figur 4.10). Ett. Lossa bulten. 2. Skjut armstödet i önskad position. Tre. Dra åt bulten. Se till att armarna stöds väl, utan att axlarna knuffas uppåt. Armstödsdjup inställning (figur 4.11). Ett. Lossa skruvarna. 2. Skjut armstödet i önskad position. Tre. Dra åt bultarna. Sidoskydd höjdinställning (figur 4.12). Ett. Lossa skruvarna. 2. Skjut armstödet i önskad position. Tre. Dra åt bultarna. Armstöd bredd inställning (figur 4.3) Se kapitel

39 Allmänna inställningar säte Q-class Joystick djup inställning (figur 4.13). Ett. Lossa bulten. 2. Skjut reglaget i önskad position. Tre. Dra åt bulten. Joystick höjdinställning (figur 4.14). Ett. Lossa bulten. 2. Skjut reglaget i önskad position. Tre. Dra åt bulten. 39

40 Allmänna inställningar säte Q-class 4,5 Nackstöd Höjd (figur 4.15). Ett. För spaken uppåt för att låsa upp nackstöd. 2. Skjut nackskyddet i önskad position. Tre. Lås huvudstödet genom att sätta hävarmen i en vertikal position. Memory blocket (fig 4.16). Ett. Lossa bulten. 2. Skjut minnesblocket i önskat läge. Tre. Dra åt bulten. Position (figur 4.17). Ett. Lossa skruvarna (x3). 2. Sätt huvudstödet i det önskade position. Tre. Dra åt skruvarna (x3). 40

41 Allmänna inställningar säte Q-class 4,6 Höftbälte Det är möjligt för rullstolen att vara försedd med ett höftbälte. Höftbältet erbjuder extra stabilitet under normal användning. Höftbältet bifogas enligt följande (figur 4.18): Ett. Fäst spännet med hjälp av en mutter och bult. 2. Passera remmen genom spännet. Kontrollera att höftbältet är korrekt anpassat till användaren. Bältet ska ligga fast över höften vid en vinkel på ca. 45 (figur 4.19). Placera bältet över höften, mot den mjuka huden i magen, Fel kan resultera i fel sittställning och att användaren då kan glida framåt i rullstolen (figur 4.20). Kontrollera så att bältet är rent och att låsmekanismen fungerar flera gånger. Bälte och låsning. Mekanismen kan rengöras med en fuktig trasa. Använd aldrig höftbältet som bilbälte vid transport med användaren i rullstolen. 41

42 Allmänna inställningar säte Q-class 5 Justeringar 5,1 Comfort benstöd Knävinkel (figur 5.1). Vinkeln på vilar komfort benet kan vara justeras oberoende av varandra. Skjut handtaget framåt. Lyft benet. Släpp handtaget när i den önskade position. 5.2 Nackstöd med snabbkoppling spakar Position (figur 5.2). Lossa klämmorna (x3) genom några varv. Justera till önskat läge. Dra åt klämmorna (x3) ordentligt. 5,3 Elektriska justeringar Om tillämpligt: Powered tilt & CONTROLLER Powered lyft & CONTROLLER Powered ryggstödslutning & CONTROLLER Motordrivna benstöd & CONTROLLER 42

43 Allmänna inställningar säte Q-class 6 Komma in och ut ur rullstolen (överföring) Stå inte på fot-plattorna. Dessa är inte dimensionerade för att rymma hela tyngden av en person. Dessutom kan detta orsaka att rullstolen välter. Framåt överföra Ett. Vänd fotplattorna upp (figur 6.1). 2. Sväng fotplattorna åt sidan (om möjligt) (figur 6.1). Tre. Om möjligt, svänga benstöden till sidan (figur 6.2). 4. Sätt dig i stolen. Sidoförflyttningar Ett. Skjut spaken på baksidan för att låsa armstödet (figur 6.3). 2. Ta av armstödet (figur 6.3). Tre. Sätt dig i stolen. 43
