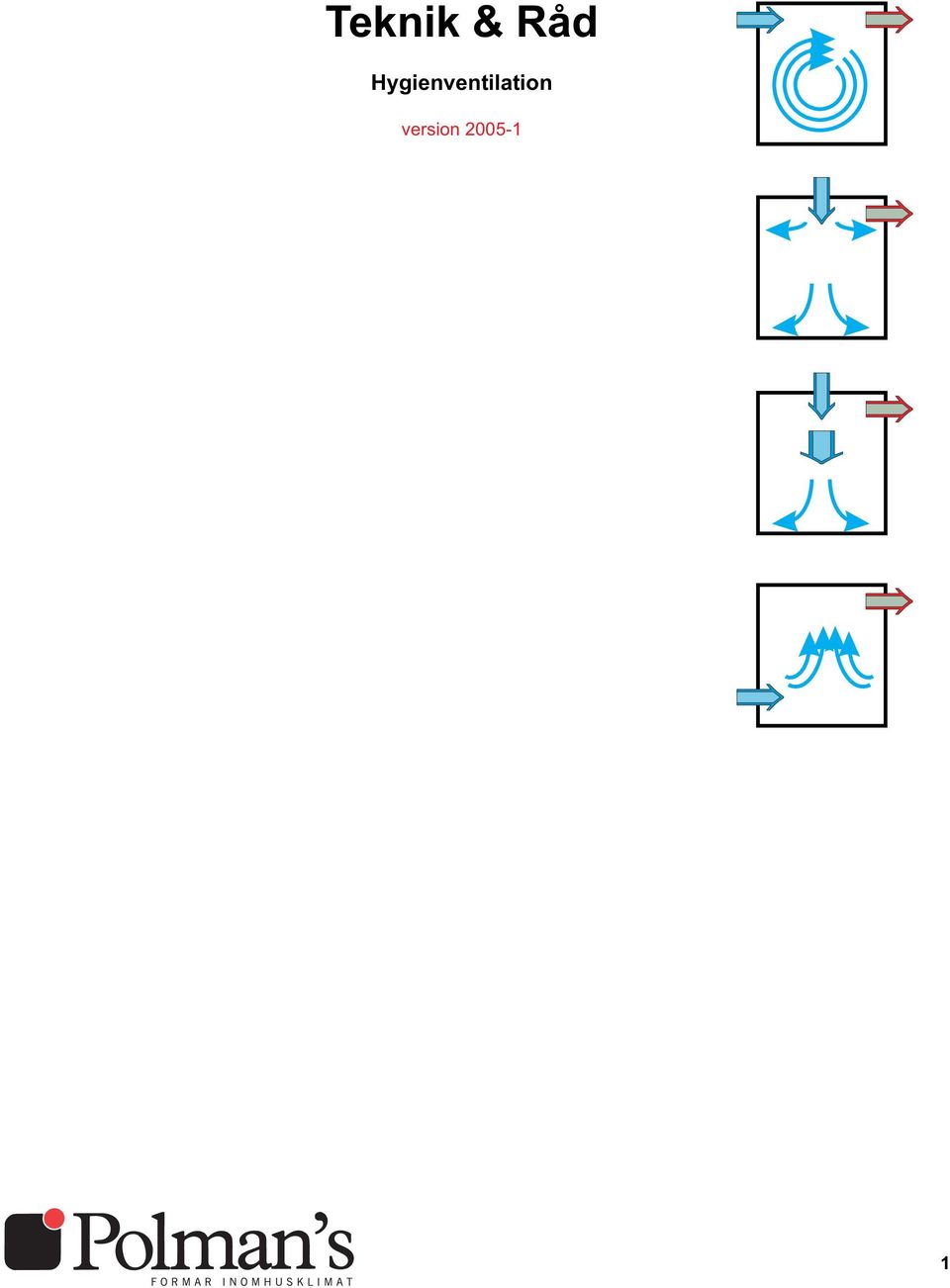

1 Teknik & Råd Hygienventilation version

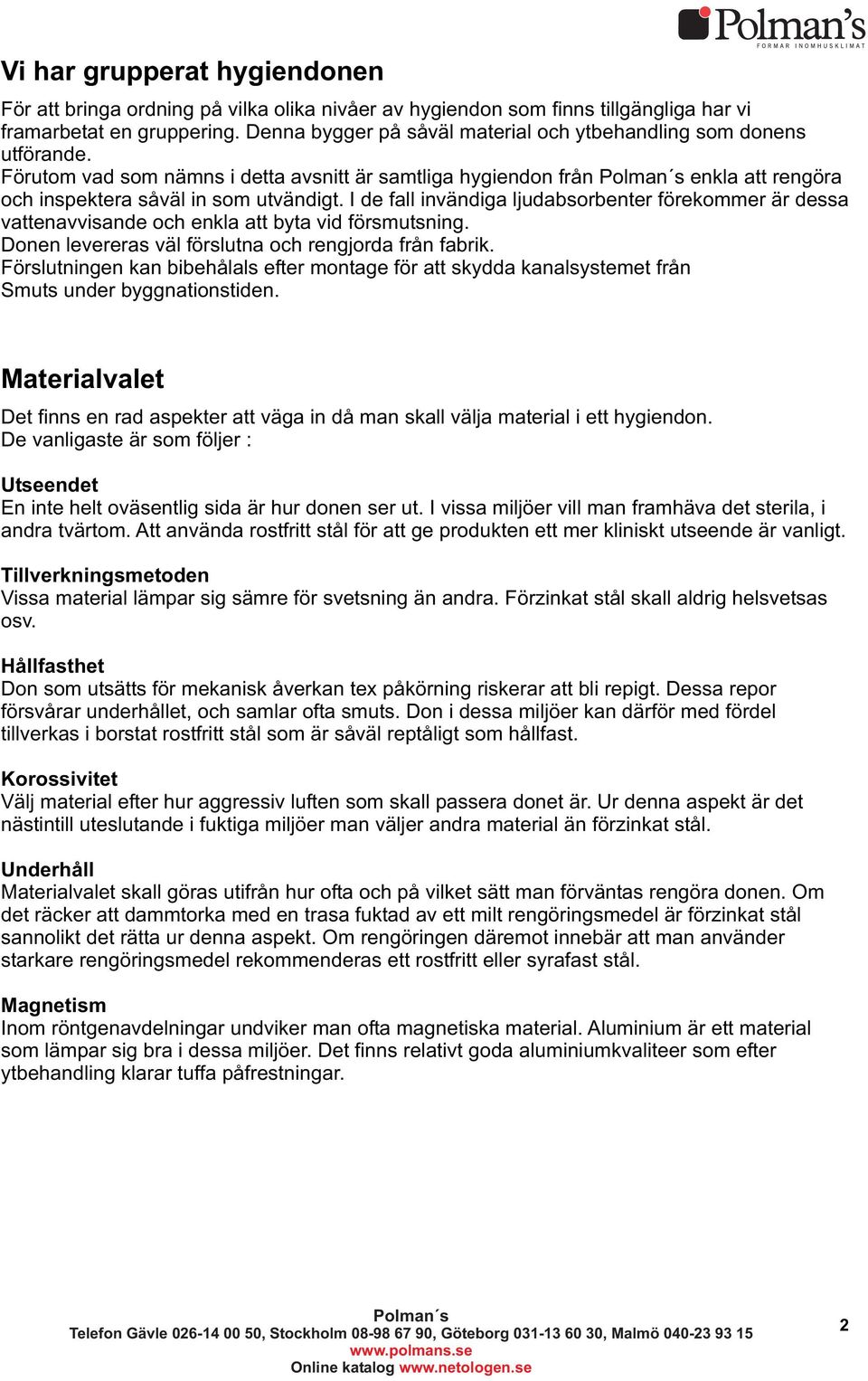

2 Vi har grupperat hygiendonen För att bringa ordning på vilka olika nivåer av hygiendon som finns tillgängliga har vi framarbetat en gruppering. Denna bygger på såväl material och ytbehandling som donens utförande. Förutom vad som nämns i detta avsnitt är samtliga hygiendon från enkla att rengöra och inspektera såväl in som utvändigt. I de fall invändiga ljudabsorbenter förekommer är dessa vattenavvisande och enkla att byta vid försmutsning. Donen levereras väl förslutna och rengjorda från fabrik. Förslutningen kan bibehålals efter montage för att skydda kanalsystemet från Smuts under byggnationstiden. Materialvalet Det finns en rad aspekter att väga in då man skall välja material i ett hygiendon. De vanligaste är som följer : Utseendet En inte helt oväsentlig sida är hur donen ser ut. I vissa miljöer vill man framhäva det sterila, i andra tvärtom. Att använda rostfritt stål för att ge produkten ett mer kliniskt utseende är vanligt. Tillverkningsmetoden Vissa material lämpar sig sämre för svetsning än andra. Förzinkat stål skall aldrig helsvetsas osv. Hållfasthet Don som utsätts för mekanisk åverkan tex påkörning riskerar att bli repigt. Dessa repor försvårar underhållet, och samlar ofta smuts. Don i dessa miljöer kan därför med fördel tillverkas i borstat rostfritt stål som är såväl reptåligt som hållfast. Korossivitet Välj material efter hur aggressiv luften som skall passera donet är. Ur denna aspekt är det nästintill uteslutande i fuktiga miljöer man väljer andra material än förzinkat stål. Underhåll Materialvalet skall göras utifrån hur ofta och på vilket sätt man förväntas rengöra donen. Om det räcker att dammtorka med en trasa fuktad av ett milt rengöringsmedel är förzinkat stål sannolikt det rätta ur denna aspekt. Om rengöringen däremot innebär att man använder starkare rengöringsmedel rekommenderas ett rostfritt eller syrafast stål. Magnetism Inom röntgenavdelningar undviker man ofta magnetiska material. Aluminium är ett material som lämpar sig bra i dessa miljöer. Det finns relativt goda aluminiumkvaliteer som efter ytbehandling klarar tuffa påfrestningar. 2

3 Vad menas med hygiendon? Med hygiendon menar vi till- från- eller överluftsdon som är lämpade för miljöer med speciella renhetskrav. Sådana don skall förutom att de ( i första hand) så effektivt som möjligt borttransporterar föroreningar från rummet och bidrar till att hålla luften ren även innehålla en rad andra kriterier såsom : Enkla att rengöra såväl in som utvändigt. Inte samla smuts i skrymslen och vrår. Ansluta mot övriga byggnadselement på ett hygieniskt vis. Motstå den åverkan som kan ske vid upprepad periodiserad rengöring. Enkla att sköta och renhålla. Hygiendonets viktigaste uppgift är att tillföra, förflytta eller evakuera luft på ett sådant vis att miljön i rummet blir så ren som möjligt. Hygiendon används bäst: I laboratorielokaler. I speciella vårdlokaler och behandlingsrum. I läkemedelsproduktion. I operationssalar. I slakterier och inom livsmedelsproduktion. I elektronikindustrin 3

4 Ytbehandling Det finns en rad varierande ytbehandlingsmetoder för de olika materialen. Lackering vanligast är pulverlack av typen epoxi-polyester. Som standard håller denna kulör NCS Y glans 60. Annan kulör enligt NCS-karta kan erhållas mot pristilläg. För hygiendon är glans 60º det lägsta värdet som levereras. Applicering >80mm. Våtlack av typen tvåkomponent polyuretan kan även levereras vilket främst avser specialkulörer där pulverlack kräver stora kantiteter ur kostnadssynpunkt. Vanligast är att förzinkat stål eller aluminium lackeras. I undantagsfall ytbehandlas även rostfritt eller syrafast stål med färg. I vissa miljöer är det tillräckligt att endast synliga delar av donet lackeras i andra inte. 2B yta Innebär en matt yta av rostfri stålplåt utan direkt finish. Används i vissa fuktiga miljöer utan högre hygienkrav på donet. Borstad yta Förekommer vanligtvis på rostfria eller syrafasta ytor. Tacksam ytbehandling då repor och mindre skavanker inte syns så tydligt på den redan borstade ytan. Nackdelen med borstad yta är att de små reporna kan utgöra små fickor för smuts... Polerad yta Spegelblank plåt är enklast att hålla kliniskt ren. Å andra sidan framgår minsta repa tydligt på ytan. Polerad yta kan rekommenderas vid extrema hygienkrav och där donen ej är utsatta för mekanisk åverkan. Denna ytbehandling tål ej mekanisk rengöring. Eloxering Förekommer endast på aluminium och förutsätter ett skyddande lager av klarlack glans >70º. Glasblästring Förekommer på rostfritt stål SIS 2333 och Genom att blästra komponenter blir dess yta sidenmatt med en liten struktur jämfört med slipning eller borstning.. Relativt dyr metod som inte lämpar sig för stora ytor. 4

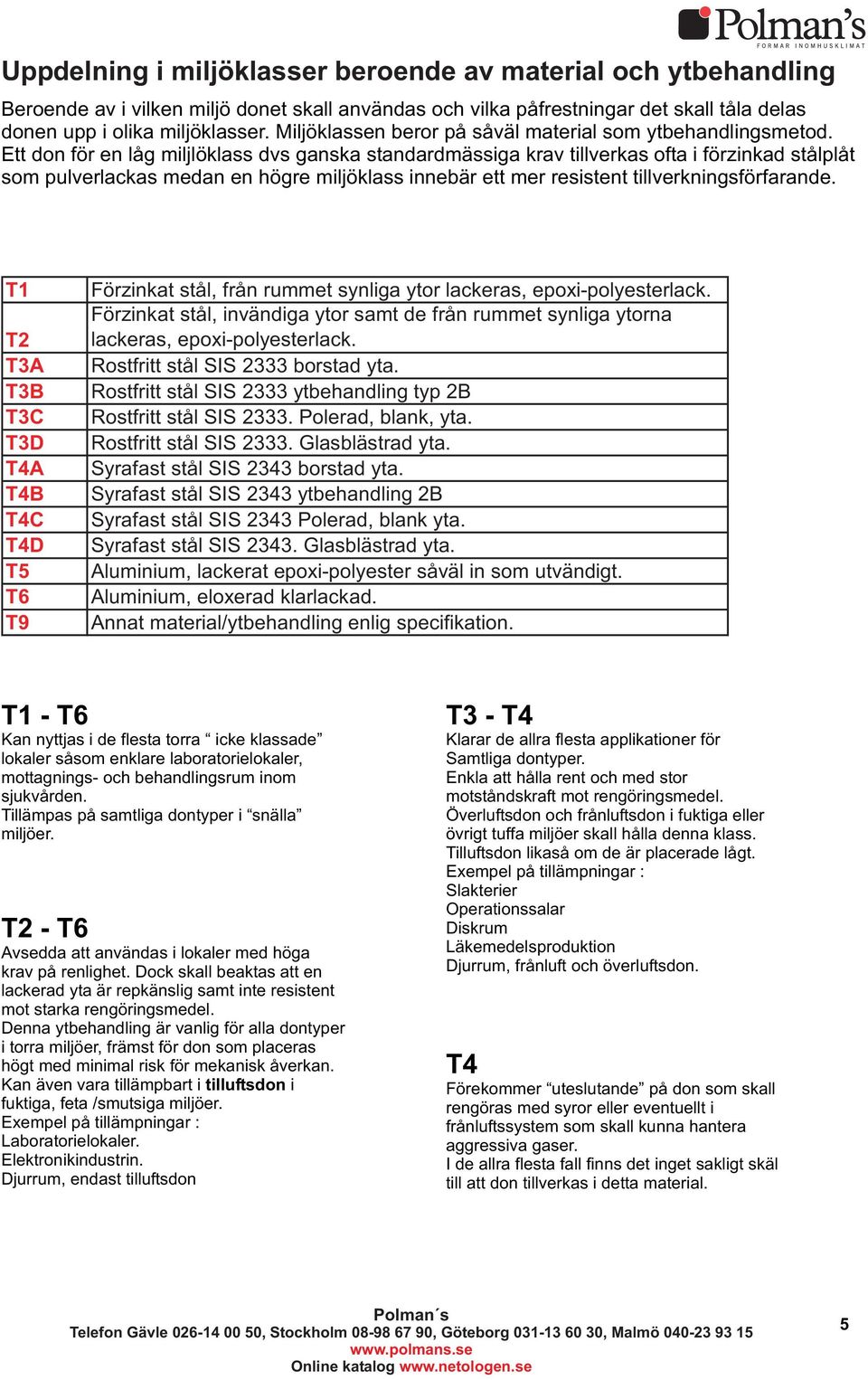

5 Uppdelning i miljöklasser beroende av material och ytbehandling Beroende av i vilken miljö donet skall användas och vilka påfrestningar det skall tåla delas donen upp i olika miljöklasser. Miljöklassen beror på såväl material som ytbehandlingsmetod. Ett don för en låg miljlöklass dvs ganska standardmässiga krav tillverkas ofta i förzinkad stålplåt som pulverlackas medan en högre miljöklass innebär ett mer resistent tillverkningsförfarande. T1 T2 T3A T3B T3C T3D T4A T4B T4C T4D T5 T6 T9 Förzinkat stål, från rummet synliga ytor lackeras, epoxi-polyesterlack. Förzinkat stål, invändiga ytor samt de från rummet synliga ytorna lackeras, epoxi-polyesterlack. Rostfritt stål SIS 2333 borstad yta. Rostfritt stål SIS 2333 ytbehandling typ 2B Rostfritt stål SIS Polerad, blank, yta. Rostfritt stål SIS Glasblästrad yta. Syrafast stål SIS 2343 borstad yta. Syrafast stål SIS 2343 ytbehandling 2B Syrafast stål SIS 2343 Polerad, blank yta. Syrafast stål SIS Glasblästrad yta. Aluminium, lackerat epoxi-polyester såväl in som utvändigt. Aluminium, eloxerad klarlackad. Annat material/ytbehandling enlig specifikation. T1-T6 Kan nyttjas i de flesta torra icke klassade lokaler såsom enklare laboratorielokaler, mottagnings- och behandlingsrum inom sjukvården. Tillämpas på samtliga dontyper i snälla miljöer. T2-T6 Avsedda att användas i lokaler med höga krav på renlighet. Dock skall beaktas att en lackerad yta är repkänslig samt inte resistent mot starka rengöringsmedel. Denna ytbehandling är vanlig för alla dontyper i torra miljöer, främst för don som placeras högt med minimal risk för mekanisk åverkan. Kan även vara tillämpbart i tilluftsdon i fuktiga, feta /smutsiga miljöer. Exempel på tillämpningar : Laboratorielokaler. Elektronikindustrin. Djurrum, endast tilluftsdon T3-T4 Klarar de allra flesta applikationer för Samtliga dontyper. Enkla att hålla rent och med stor motståndskraft mot rengöringsmedel. Överluftsdon och frånluftsdon i fuktiga eller övrigt tuffa miljöer skall hålla denna klass. Tilluftsdon likaså om de är placerade lågt. Exempel på tillämpningar : Slakterier Operationssalar Diskrum Läkemedelsproduktion Djurrum, frånluft och överluftsdon. T4 Förekommer uteslutande på don som skall rengöras med syror eller eventuellt i frånluftssystem som skall kunna hantera aggressiva gaser. I de allra flesta fall finns det inget sakligt skäl till att don tillverkas i detta material. 5

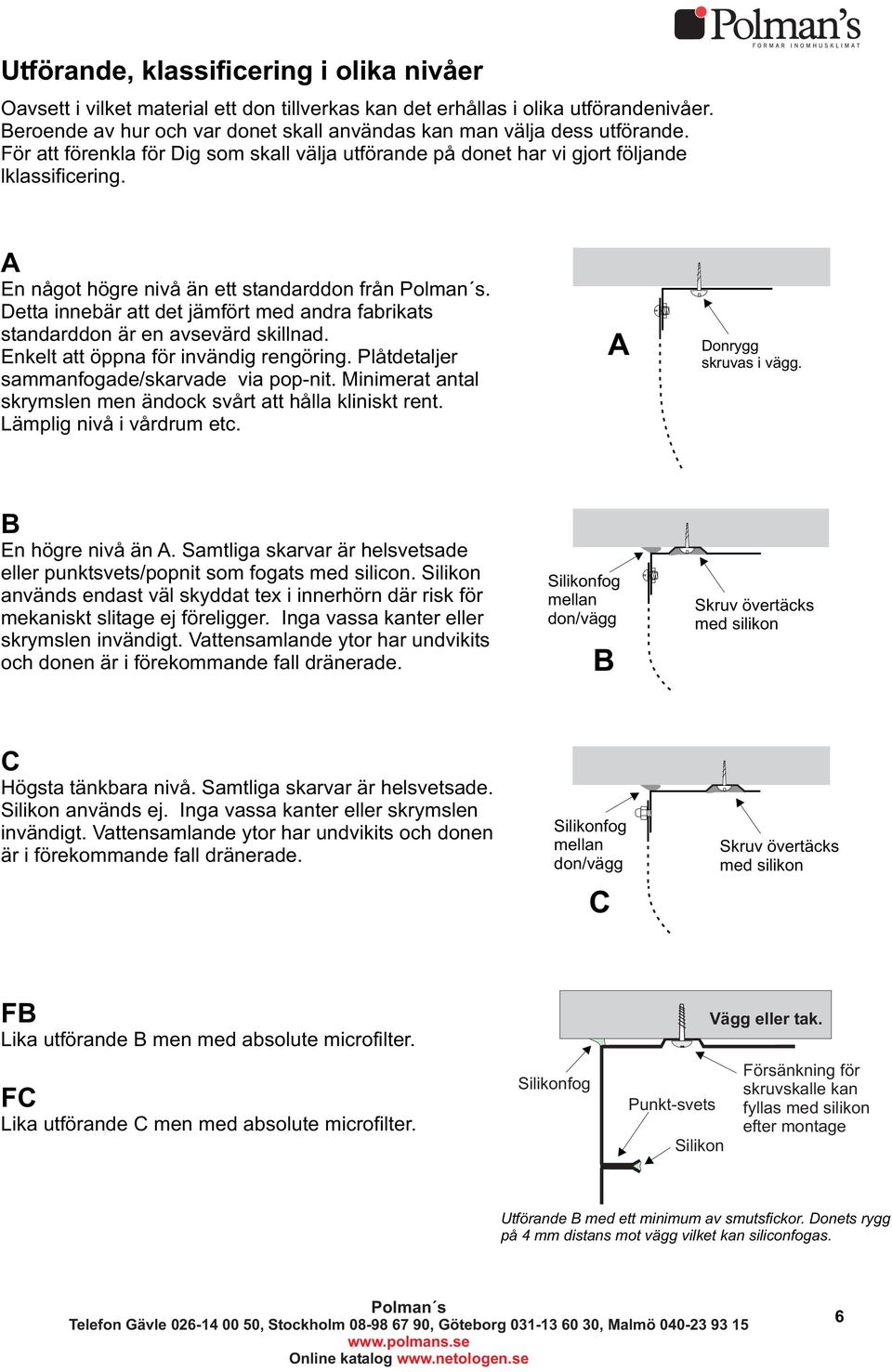

6 Utförande, klassificering i olika nivåer Oavsett i vilket material ett don tillverkas kan det erhållas i olika utförandenivåer. Beroende av hur och var donet skall användas kan man välja dess utförande. För att förenkla för Dig som skall välja utförande på donet har vi gjort följande lklassificering. A En något högre nivå än ett standarddon från. Detta innebär att det jämfört med andra fabrikats standarddon är en avsevärd skillnad. Enkelt att öppna för invändig rengöring. Plåtdetaljer sammanfogade/skarvade via pop-nit. Minimerat antal skrymslen men ändock svårt att hålla kliniskt rent. Lämplig nivå i vårdrum etc. A Donrygg skruvas i vägg. B En högre nivå än A. Samtliga skarvar är helsvetsade eller punktsvets/popnit som fogats med silicon. Silikon används endast väl skyddat tex i innerhörn där risk för mekaniskt slitage ej föreligger. Inga vassa kanter eller skrymslen invändigt. Vattensamlande ytor har undvikits och donen är i förekommande fall dränerade. Silikonfog mellan don/vägg B Skruv övertäcks med silikon C Högsta tänkbara nivå. Samtliga skarvar är helsvetsade. Silikon används ej. Inga vassa kanter eller skrymslen invändigt. Vattensamlande ytor har undvikits och donen är i förekommande fall dränerade. Silikonfog mellan don/vägg C Skruv övertäcks med silikon FB Lika utförande B men med absolute microfilter. FC Lika utförande C men med absolute microfilter. Silikonfog Punkt-svets Silikon Vägg eller tak. Försänkning för skruvskalle kan fyllas med silikon efter montage Utförande B med ett minimum av smutsfickor. Donets rygg på 4 mm distans mot vägg vilket kan siliconfogas. 6

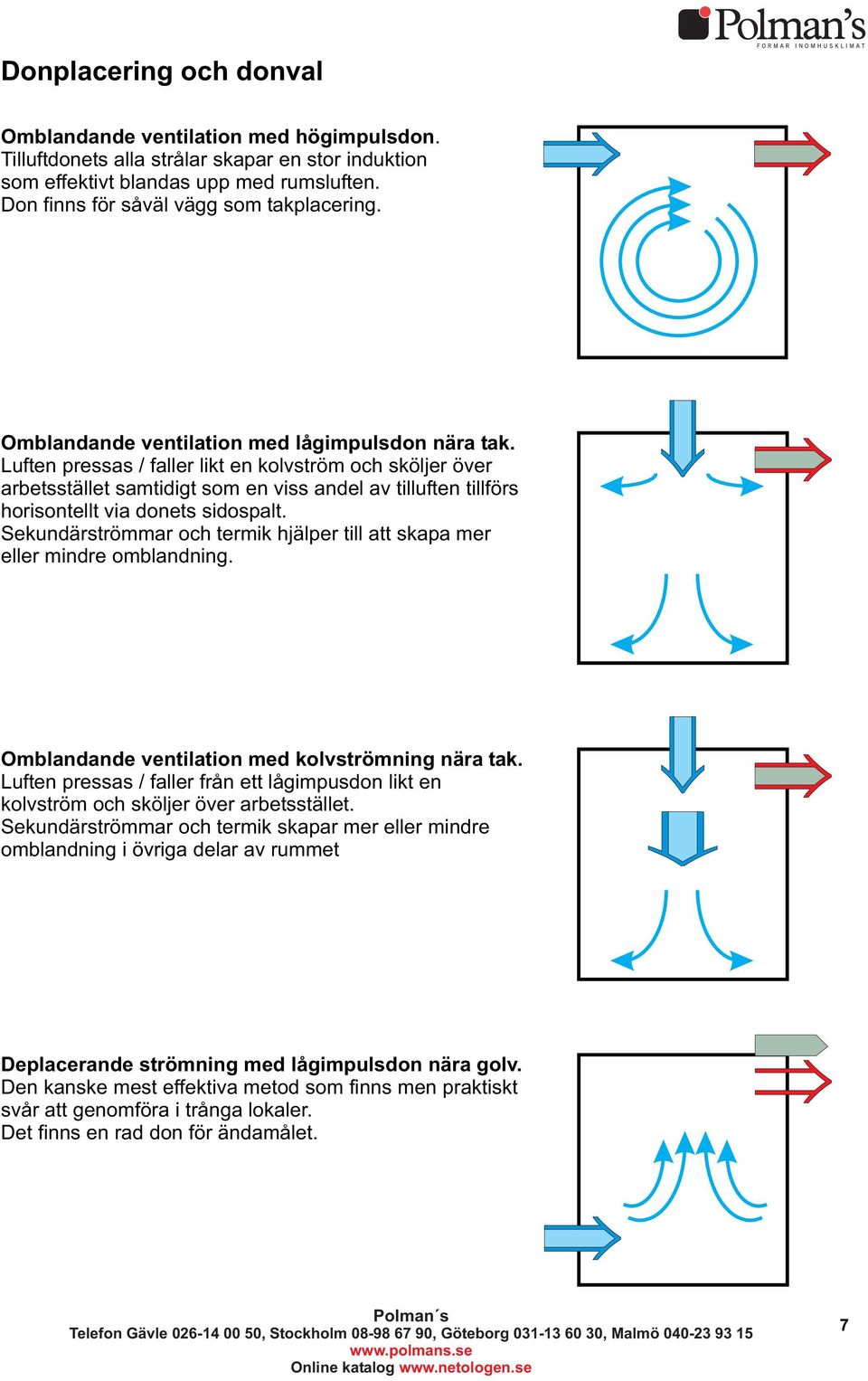

7 Donplacering och donval Omblandande ventilation med högimpulsdon. Tilluftdonets alla strålar skapar en stor induktion som effektivt blandas upp med rumsluften. Don finns för såväl vägg som takplacering. Omblandande ventilation med lågimpulsdon nära tak. Luften pressas / faller likt en kolvström och sköljer över arbetsstället samtidigt som en viss andel av tilluften tillförs horisontellt via donets sidospalt. Sekundärströmmar och termik hjälper till att skapa mer eller mindre omblandning. Omblandande ventilation med kolvströmning nära tak. Luften pressas / faller från ett lågimpusdon likt en kolvström och sköljer över arbetsstället. Sekundärströmmar och termik skapar mer eller mindre omblandning i övriga delar av rummet Deplacerande strömning med lågimpulsdon nära golv. Den kanske mest effektiva metod som finns men praktiskt svår att genomföra i trånga lokaler. Det finns en rad don för ändamålet. 7

8 Omblandande ventilation med högimpulsdon Tilluftdonets alla strålar skapar en stor induktion som effektivt blandas upp med rumsluften. En säker metod att åstadkomma en jämn temperatur i rummet. Fungerar bäst vid relativt små rumshöjder och en för övrigt ren miljö. Don med absolute microfilter nyttjar vanligtvis denna luftföringsteknik. Don finns för såväl infällnad i platsbyggda tak som frihängande montage. Vanliga undertemperaturer: 4-8 ºC Vanliga kyllaster W/m2 Vanliga flödesområden 3-20l/sm2 Att tänka på: Den typ av lokaler vi här hanterar är ofta mycket trånga. Kontrollera därför om det verkligen går att tillföra luften som tänkt. Samordna noga med såväl belysningsarmaturer som punktutsug. Tänk på att om luftflödet dimensioneras av kyllasten är det extra värdefullt om Du kan välja don som klarar stor undertemperatur. 8

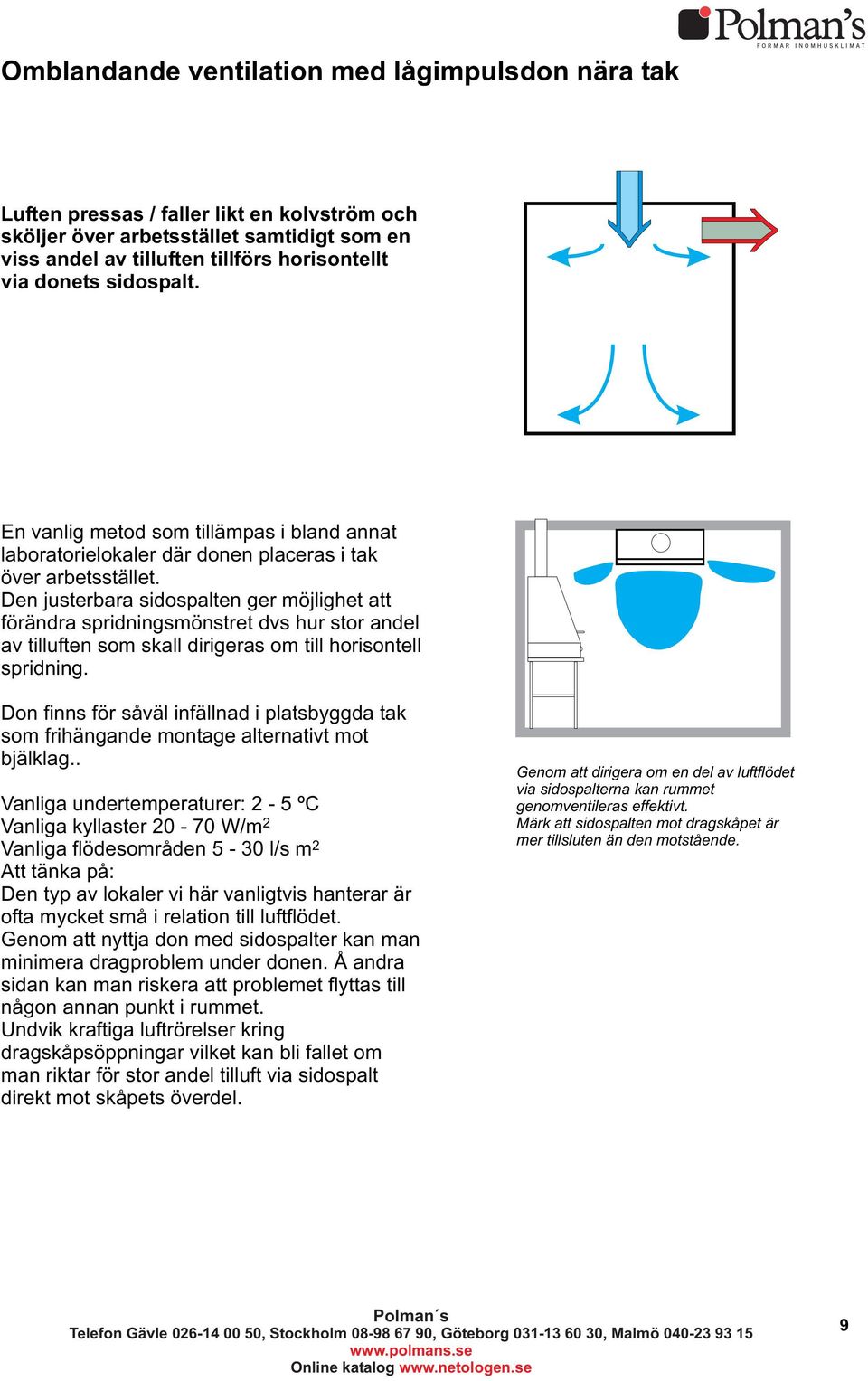

9 Omblandande ventilation med lågimpulsdon nära tak Luften pressas / faller likt en kolvström och sköljer över arbetsstället samtidigt som en viss andel av tilluften tillförs horisontellt via donets sidospalt. En vanlig metod som tillämpas i bland annat laboratorielokaler där donen placeras i tak över arbetsstället. Den justerbara sidospalten ger möjlighet att förändra spridningsmönstret dvs hur stor andel av tilluften som skall dirigeras om till horisontell spridning. Don finns för såväl infällnad i platsbyggda tak som frihängande montage alternativt mot bjälklag.. Vanliga undertemperaturer: 2-5 ºC Vanliga kyllaster W/m2 Vanliga flödesområden 5-30l/sm2 Att tänka på: Den typ av lokaler vi här vanligtvis hanterar är ofta mycket små i relation till luftflödet. Genom att nyttja don med sidospalter kan man minimera dragproblem under donen. Å andra sidan kan man riskera att problemet flyttas till någon annan punkt i rummet. Undvik kraftiga luftrörelser kring dragskåpsöppningar vilket kan bli fallet om man riktar för stor andel tilluft via sidospalt direkt mot skåpets överdel. Genom att dirigera om en del av luftflödet via sidospalterna kan rummet genomventileras effektivt. Märk att sidospalten mot dragskåpet är mer tillsluten än den motstående. 9

10 Omblandande ventilation med kolvströmning nära tak Tilluften pressas / faller likt en kolvström och sköljer över arbetsstället. Lågimpulsdon nära tak. Luften tillförs med relativt liten undertemperatur vertikalt ned i rummet. Området närmast donet kommer att få ett tillstånd som ligger mycket nära tilluftens. Tilluftströmmen bromsas upp då den närmar sig golvet och pressas åt sidorna. En sekundärström med uppåtgående strömning uppstår vid sidorna om tilluftsströmmen. Utbytet mellandessa två strömningar är relativt liten. Trots detta är metoden att betrakta som omblandande ventilation även om klimatet direkt under donet skiljer sig från området utanför. Tekniken används där man önskar en avsevärt renare miljö på en fastställd plats i lokalen eller där man vill kunna tillföra ett stort flöde till ett rum utan att störa luftrörelserna i andra delar av rummet. Tekniken tillämpas över vissa arbetsstationer samt i djurrum. Don finns för såväl infällnad i platsbyggda tak som frihängande montage alternativt mot bjälklag.. Vanliga undertemperaturer: 2-3 ºC Vanliga kyllaster W/m2 Vanliga flödesområden 5-40l/sm2 I djurrum önskar man ofta en ren zon i mitten och uppåtgående stilla strömning kring burarna. Att tänka på : Klimatet direkt under donet kan lätt upplevas som kallt och dragigt om Du tillför alltför stora flöden och låga tilluftstemperaturer. Som en tumregel bör man hålla sig till en hastighet över frontytan av mellan 0,12 och 0,25 m/s. Om man skall ligga nära det övre eller nedre värdet för lufthastighet beror bland annat på rumshöjd, lokaltemperatur, verksamhet och rumslayout. Se dessutom till att ha ordentlig kontroll på tilluftstemperaturen. 10

11 Deplacerande ventilation Den effektivaste metoden Lågimpulsdon nära golv. Luften tillförs med relativt liten undertemperaturdirekt in i vistelsezonen. Området närmast golv kommer att få ett tillstånd som ligger mycket nära tilluftens. Tilluftströmmen tränger in i rummet efter utefter golvet och stiger uppåt då den möter en varm yta. Den varma uppåtgående luftströmmen drar med sig en del omgivande luft. Den luft som stigit uppåt stannar kvar på högre nivå till dess den evakueras eller kyls av. Korrekt utförd blir den nedre delen av rummet som normalt är vistelsezonen mycket renare än den övre delen. Den övre delen blir dock inte mer förorenad än hela rummet i ett traditionellt omblandande system. Tekniken används med framgång i en rad applikationer där rumshöjden är väl tilltagen och plats finns för placering av don. Exempelvis olika former av läkemedelsproduktion, elktronikindustrier samt bagerier. Vanliga undertemperaturer: 2-7 ºC Vanliga kyllaster W/m2 Vanliga flödesområden 5-40l/sm2 Att tänka på : Klimatet direkt framför donet kan lätt upplevas som kallt och dragigt om Du tillför alltför stora flöden och låga tilluftstemperaturer. Det är därför viktigt att Du gör en riktig kylbehovsberäkning och kontrollerar såväl layout som kapacitetsdiagram kring närzonen. Lågt placerade lågimpulsdon är mycket användbara i VAV-system. De klarar att flödesregleras från i princip 0 till 100%. 11
