1 DIRECT SOCKET TT Nyheter

2 Viktig information Direct Socket (DS) är en uppdatering av Modular Socket System (MSS). MSS utgår fr.o.m. idag och ersätts helt med DS. De två systemen är inte sinsemellan utbytbara, d.v.s. MSS-resinen kan inte rakt av användas med de nya DS-fiberflätorna och vice versa. MSS-resin 400 ml art.nr. M (neutral) resp. M (svart) vars utgångsdatum ej har passerats, kan bytas ut mot DS-resin 400 ml art.nr. M (neutral) resp. M (svart) utan kostnad. Kontakta kundsupport tel. +46 (0) /16/2018 1

3 Produktändringar Distala adaptern: - Den distala adaptern på DS-fiberflätorna har fått en ny design, bland annat ett större injektionshål och ett sidospår för att underlätta injektionen av resin. Processändringar och standardisering - DS-tejpringen (art.nr. D ) som följer med nya Icecast-kitet, har försetts med två skruvhål och skruvas nu fast på den distala adaptern istället för att tejpas fast. Den har även försetts med ett spår för O-ring. - 2 stk O-ringarna (en liten och en stor) bifogas med DS-tejpringen (för finare övergång på hylsan) Den större O-ringen läggs mellan den distala adaptern och DS-fiberflätan. Den mindre O-ringen läggs i spåret på DS-tejpringen. Spår för den mindre O-ringen Skruvhål för fastsättning av tejpringen vid lamineringen 11/16/2018 2

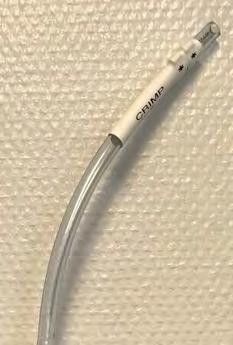

4 Produktändringar Distalt anslutningsverktyg med pinne - DS-Anslutningspinnen (som skruvas fast på Casting linern) är förlängd och änden på pinnen har förändrats så att man lättare får av den med tång. - Injektionsslangen till DS har försetts med 2 klämringar Klämringarna tätar slangen i båda riktningar när man delar den. Detta minskar risken för läckage från både injektionsverktyg och injektionsventil efter insprutningen. Injektionsslangen är standardiserad, dvs fungerar både till DS-resin 200 ml och DS-resin 400 ml. - Injektionsventil Hålet för injektionsventilen har justerats och försetts med ett korrekt djup. Detta minskar risken för att ventilen spricker om man drar åt den för mycket. Standardiserad injektionsslang Genomgående hål för injektionsventilen 11/16/2018 3

5 Uppdatering av befintlig Icecast För att uppdatera befintlig Icecast, beställ: - 1. DS-tejpring kit art.nr. D Innehåller: Tejpring 2 stk O-ringar: 1 liten och 1 stor 2 skruvar - 2. Distalt anslutningsverktyg art.nr. D Innehåller: DS-Anslutningspinne Plastmutter - 3. DS-avlastningskuddar art.nr. M /16/2018 4

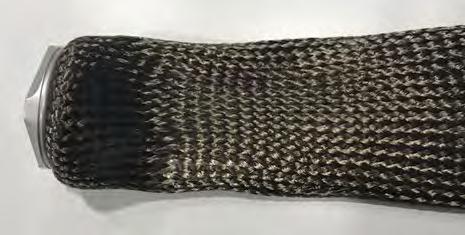

6 Bra att veta DS-Resinpatroner - Finns i neutral samt svart (200 ml och 400 ml) Basaltfiberfläta - Ett komplement till nuvarande glasfiberflätor / kolfiberflätor - Basaltfiberflätan (art.nr. M ) ger en stark, svart proteshylsa med en slät och fin yta. Jämfört med kolfiber, som är ett syntetmaterial, så är basalt ett naturmaterial och mer fördelaktigt ur ett arbetsmiljöperspektiv (för mer info, se nästa sida). - Glasfiberfläta krävs om annan färg än svart önskas på proteshylsan. Standardiserat kit med avlastningkuddar - DS-avlastningskuddarna art.nr. M används under hylstillverkningen för att skapa avlastning/utrymme i hylsan. - Avlastningskuddarna är numrerade på baksidan för att underlätta dokumentationen om vilka avlastningar som har använts. Avlastningskuddarna används endast under Casting linern. - Kan återanvändas om rengöring sker på säkert sätt (spritas). - Avlastningskuddarna ingår i det nya Icecast-kitet. Kan också beställas separat. Nytt injektionsverktyg - Nytt injektionsverktyg (art.nr ) krävs för DS-resinpatronen med 400 ml. - För DS-resinpatronen med 200 ml används samma injektionsverktyg som tidigare (art.nr. M ) 11/16/2018 5

7 Basalt fiber Basalt WHO skiljer mellan så kallade fiber med andningsförmåga", dvs. fiber med en diameter av mindre än 3,5 μm, från så kallade "icke-ventilerande" fibrer med en diameter större än 3,5 μm. De basaltfibrer som används till Direct Socket har en nominell diameter av μm och är kontinuerliga. Den franska byrån för miljö- och arbetshälsa definierar basaltfibrer som inert material, icke-toxiska, icke-karcinogena. Basalt har högre brottstyrka jämfört med fiberglas Direct Socket gjord av Basalt fiber har testats och godkänts i tester enligt ISO10328 upp till 160 kg 11/16/2018 6
