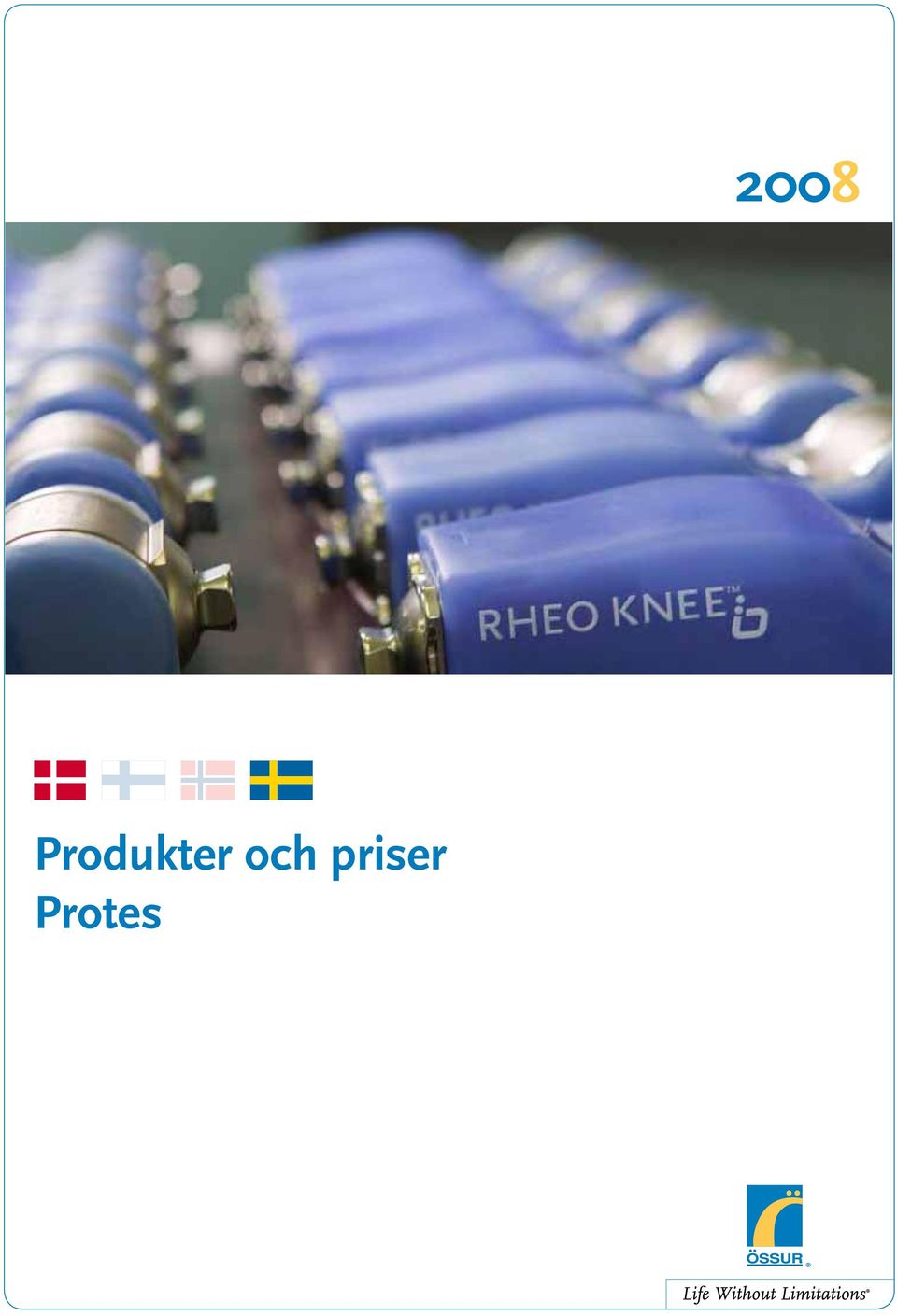

1 Produkter och priser Protes 2008

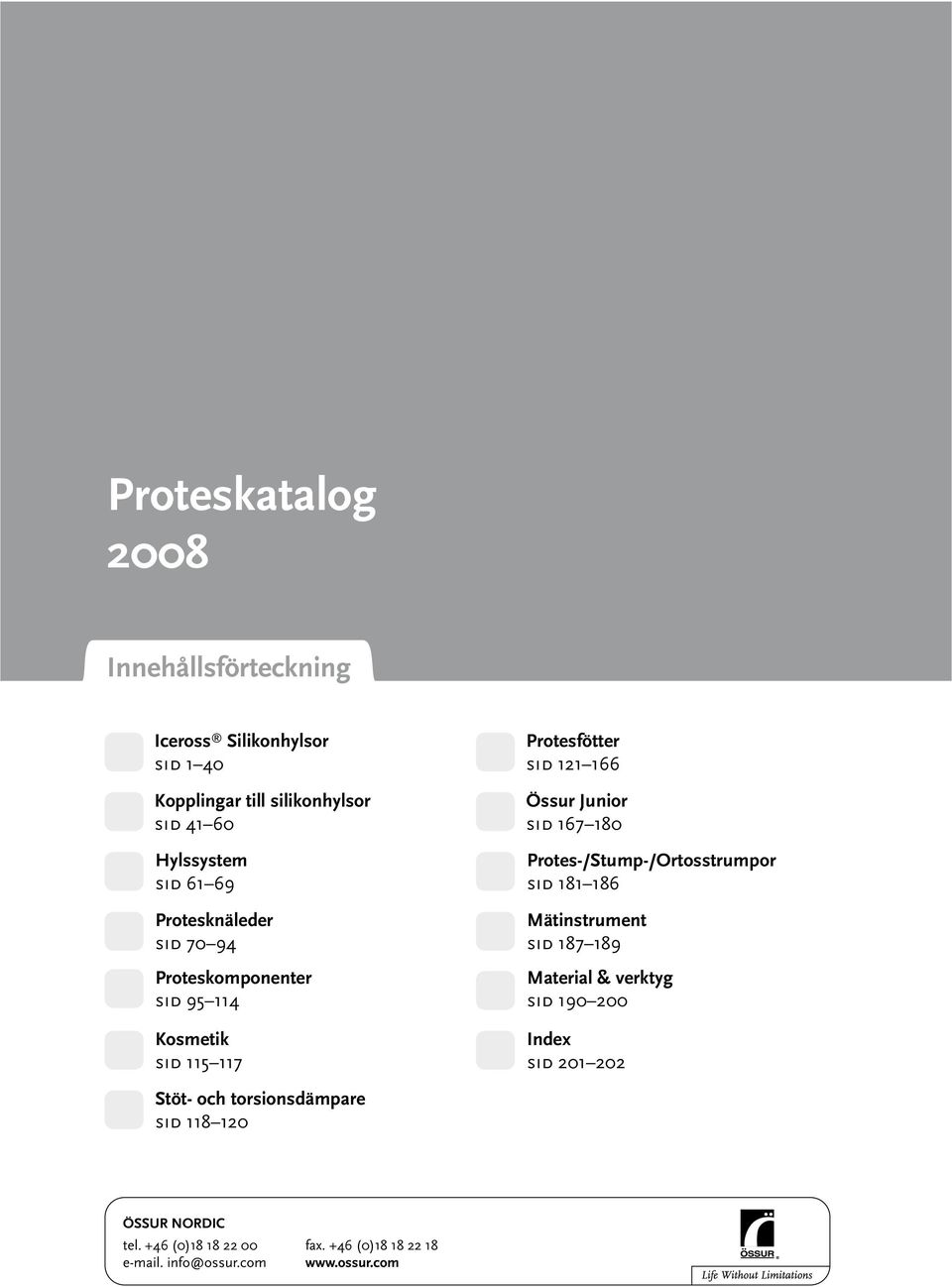

2 Proteskatalog 2008 Innehållsförteckning Iceross Silikonhylsor sid 1 40 Kopplingar till silikonhylsor sid Hylssystem sid Protesknäleder sid Proteskomponenter sid Kosmetik sid Protesfötter sid Össur Junior sid Protes-/Stump-/Ortosstrumpor sid Mätinstrument sid Material & verktyg sid Index sid Stöt- och torsionsdämpare sid ÖSSUR NORDIC tel. +46 (0) fax. +46 (0) info@ossur.com

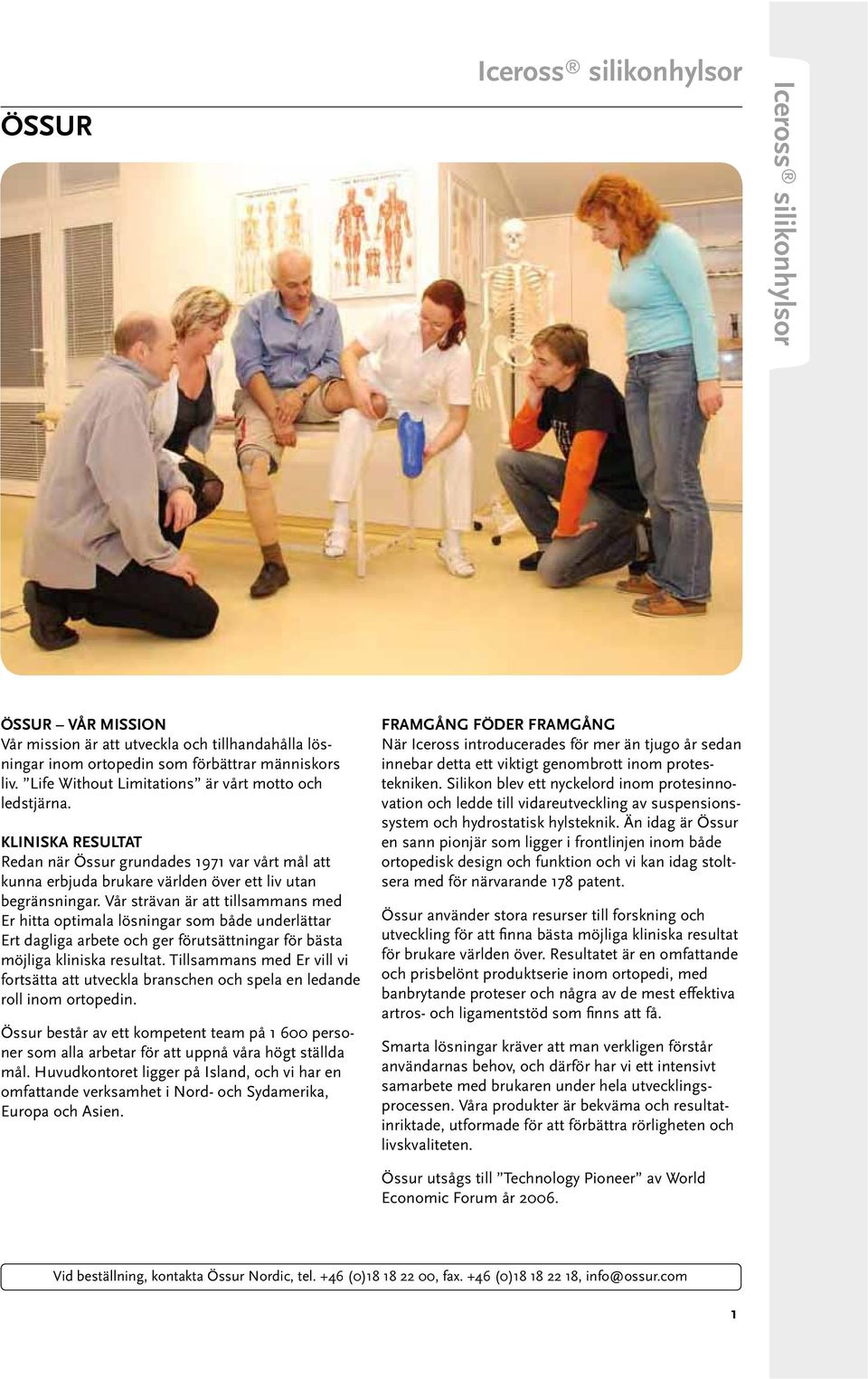

3 ÖSSUR Iceross silikonhylsor Iceross silikonhylsor ÖSSUR VÅR MISSION Vår mission är att utveckla och tillhandahålla lösningar inom ortopedin som förbättrar människors liv. Life Without Limitations är vårt motto och ledstjärna. KLINISKA RESULTAT Redan när Össur grundades 1971 var vårt mål att kunna erbjuda brukare världen över ett liv utan begränsningar. Vår strävan är att tillsammans med Er hitta optimala lösningar som både underlättar Ert dagliga arbete och ger förutsättningar för bästa möjliga kliniska resultat. Tillsammans med Er vill vi fortsätta att utveckla branschen och spela en ledande roll inom ortopedin. Össur består av ett kompetent team på personer som alla arbetar för att uppnå våra högt ställda mål. Huvudkontoret ligger på Island, och vi har en omfattande verksamhet i Nord- och Sydamerika, Europa och Asien. FRAMGÅNG FÖDER FRAMGÅNG När Iceross introducerades för mer än tjugo år sedan innebar detta ett viktigt genombrott inom protestekniken. Silikon blev ett nyckelord inom protesinnovation och ledde till vidareutveckling av suspensionssystem och hydrostatisk hylsteknik. Än idag är Össur en sann pionjär som ligger i frontlinjen inom både ortopedisk design och funktion och vi kan idag stoltsera med för närvarande 178 patent. Össur använder stora resurser till forskning och för brukare världen över. Resultatet är en omfattande och prisbelönt produktserie inom ortopedi, med banbrytande proteser och några av de mest effektiva Smarta lösningar kräver att man verkligen förstår användarnas behov, och därför har vi ett intensivt samarbete med brukaren under hela utvecklingsprocessen. Våra produkter är bekväma och resultatinriktade, utformade för att förbättra rörligheten och livskvaliteten. Össur utsågs till Technology Pioneer av World Economic Forum år Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 1

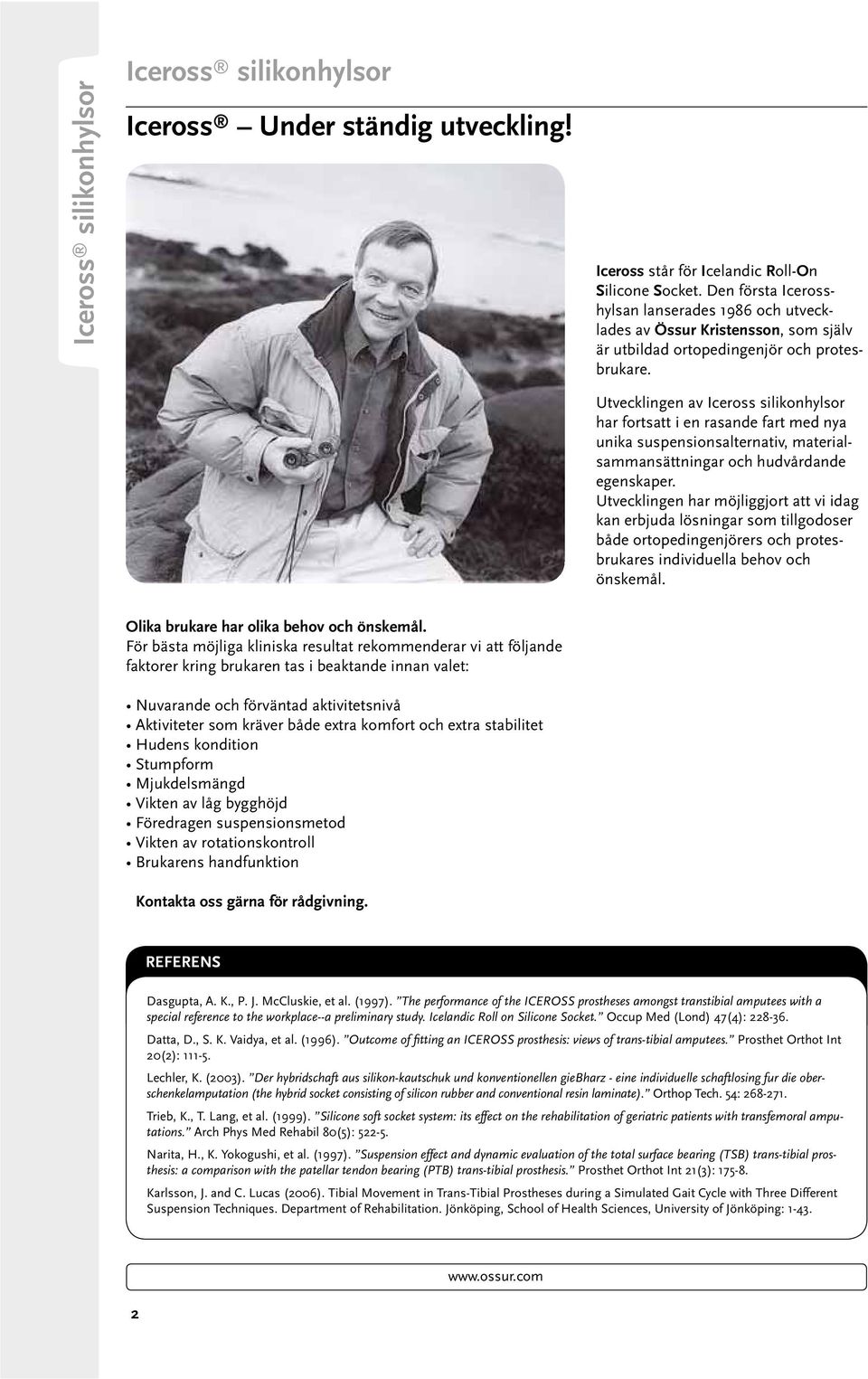

4 Iceross silikonhylsor Iceross silikonhylsor Iceross Under ständig utveckling! Iceross står för Icelandic Roll-On Silicone Socket. Den första Icerosshylsan lanserades 1986 och utvecklades av Össur Kristensson, som själv är utbildad ortopedingenjör och protesbrukare. Utvecklingen av Iceross silikonhylsor har fortsatt i en rasande fart med nya unika suspensionsalternativ, materialsammansättningar och hudvårdande egenskaper. Utvecklingen har möjliggjort att vi idag kan erbjuda lösningar som tillgodoser både ortopedingenjörers och protesbrukares individuella behov och önskemål. Olika brukare har olika behov och önskemål. För bästa möjliga kliniska resultat rekommenderar vi att följande faktorer kring brukaren tas i beaktande innan valet: Nuvarande och förväntad aktivitetsnivå Aktiviteter som kräver både extra komfort och extra stabilitet Hudens kondition Stumpform Mjukdelsmängd Vikten av låg bygghöjd Föredragen suspensionsmetod Vikten av rotationskontroll Brukarens handfunktion Kontakta oss gärna för rådgivning. REFERENS Dasgupta, A. K., P. J. McCluskie, et al. (1997). The performance of the ICEROSS prostheses amongst transtibial amputees with a special reference to the workplace--a preliminary study. Icelandic Roll on Silicone Socket. Occup Med (Lond) 47(4): Datta, D., S. K. Vaidya, et al. (1996). Prosthet Orthot Int 20(2): Lechler, K. (2003). - Orthop Tech. 54: Trieb, K., T. Lang, et al. (1999). tations. Arch Phys Med Rehabil 80(5): Narita, H., K. Yokogushi, et al. (1997). - Prosthet Orthot Int 21(3): Karlsson, J. and C. Lucas (2006). Tibial Movement in Trans-Tibial Prostheses during a Simulated Gait Cycle with Three Different Suspension Techniques. Department of Rehabilitation. Jönköping, School of Health Sciences, University of Jönköping:

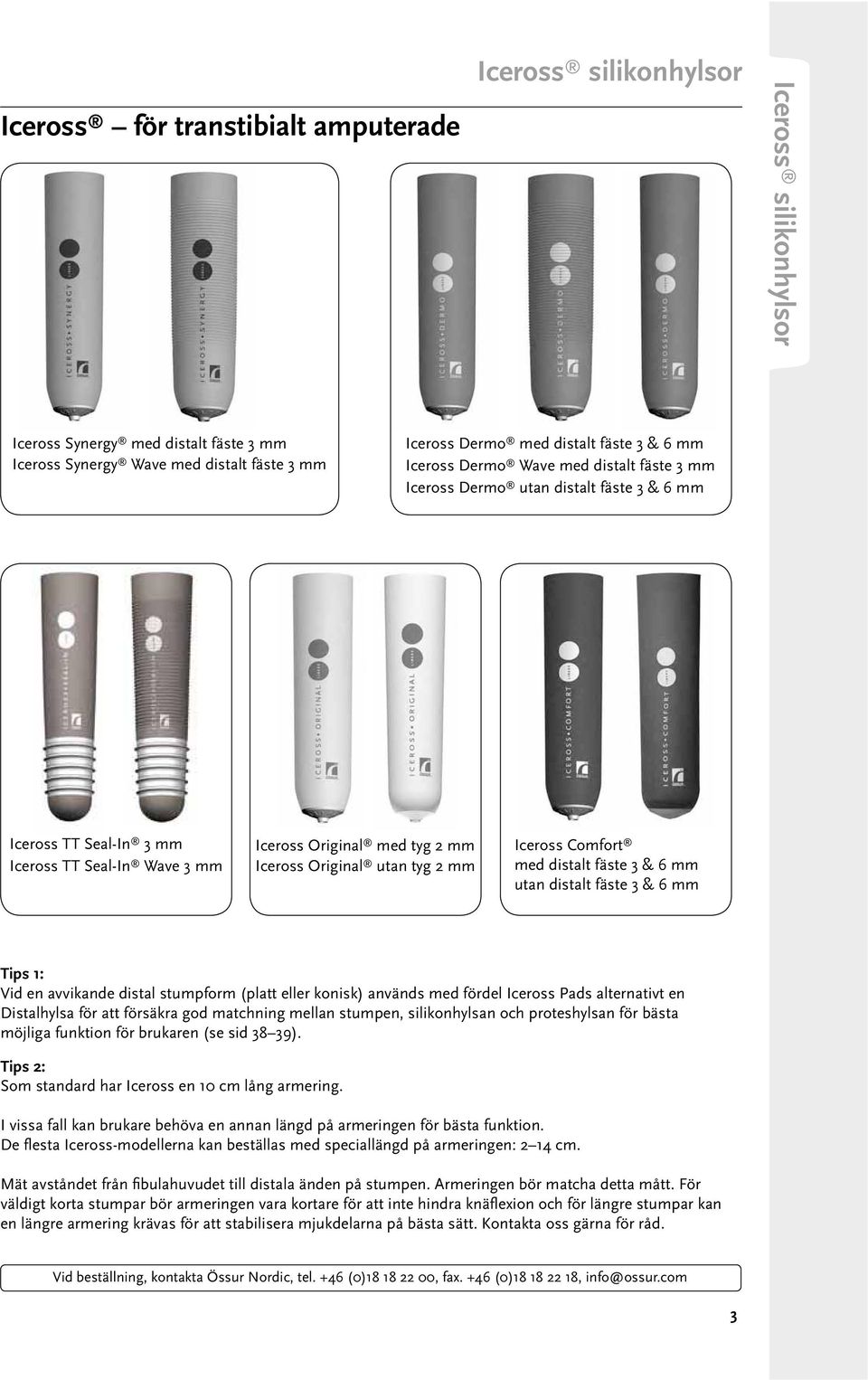

5 Iceross för transtibialt amputerade Iceross silikonhylsor Iceross silikonhylsor Iceross Synergy med distalt fäste 3 mm Iceross Synergy Wave med distalt fäste 3 mm Iceross Dermo med distalt fäste 3 & 6 mm Iceross Dermo Wave med distalt fäste 3 mm Iceross Dermo utan distalt fäste 3 & 6 mm Iceross TT Seal-In 3 mm Iceross TT Seal-In Wave 3 mm Iceross Original med tyg 2 mm Iceross Original utan tyg 2 mm Iceross Comfort med distalt fäste 3 & 6 mm utan distalt fäste 3 & 6 mm Tips 1: Vid en avvikande distal stumpform (platt eller konisk) används med fördel Iceross Pads alternativt en Distalhylsa för att försäkra god matchning mellan stumpen, silikonhylsan och proteshylsan för bästa möjliga funktion för brukaren (se sid 38 39). Tips 2: Som standard har Iceross en 10 cm lång armering. I vissa fall kan brukare behöva en annan längd på armeringen för bästa funktion. en längre armering krävas för att stabilisera mjukdelarna på bästa sätt. Kontakta oss gärna för råd. Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 3

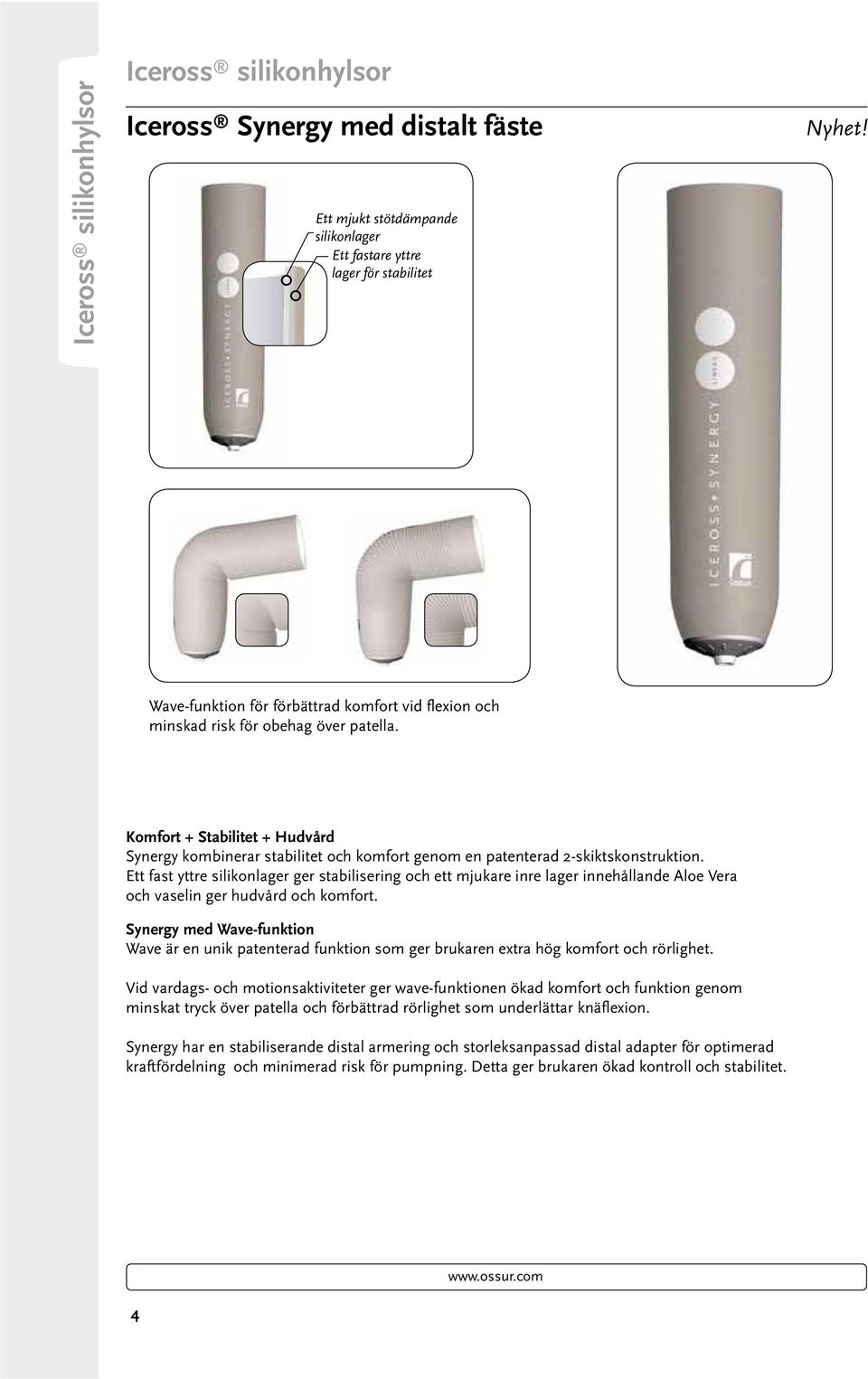

6 Iceross silikonhylsor Iceross silikonhylsor Iceross Synergy med distalt fäste Ett mjukt stötdämpande silikonlager Ett fastare yttre lager för stabilitet Nyhet! minskad risk för obehag över patella. Komfort + Stabilitet + Hudvård Synergy kombinerar stabilitet och komfort genom en patenterad 2-skiktskonstruktion. Ett fast yttre silikonlager ger stabilisering och ett mjukare inre lager innehållande Aloe Vera och vaselin ger hudvård och komfort. Synergy med Wave-funktion Wave är en unik patenterad funktion som ger brukaren extra hög komfort och rörlighet. Vid vardags- och motionsaktiviteter ger wave-funktionen ökad komfort och funktion genom Synergy har en stabiliserande distal armering och storleksanpassad distal adapter för optimerad kraftfördelning och minimerad risk för pumpning. Detta ger brukaren ökad kontroll och stabilitet. 4

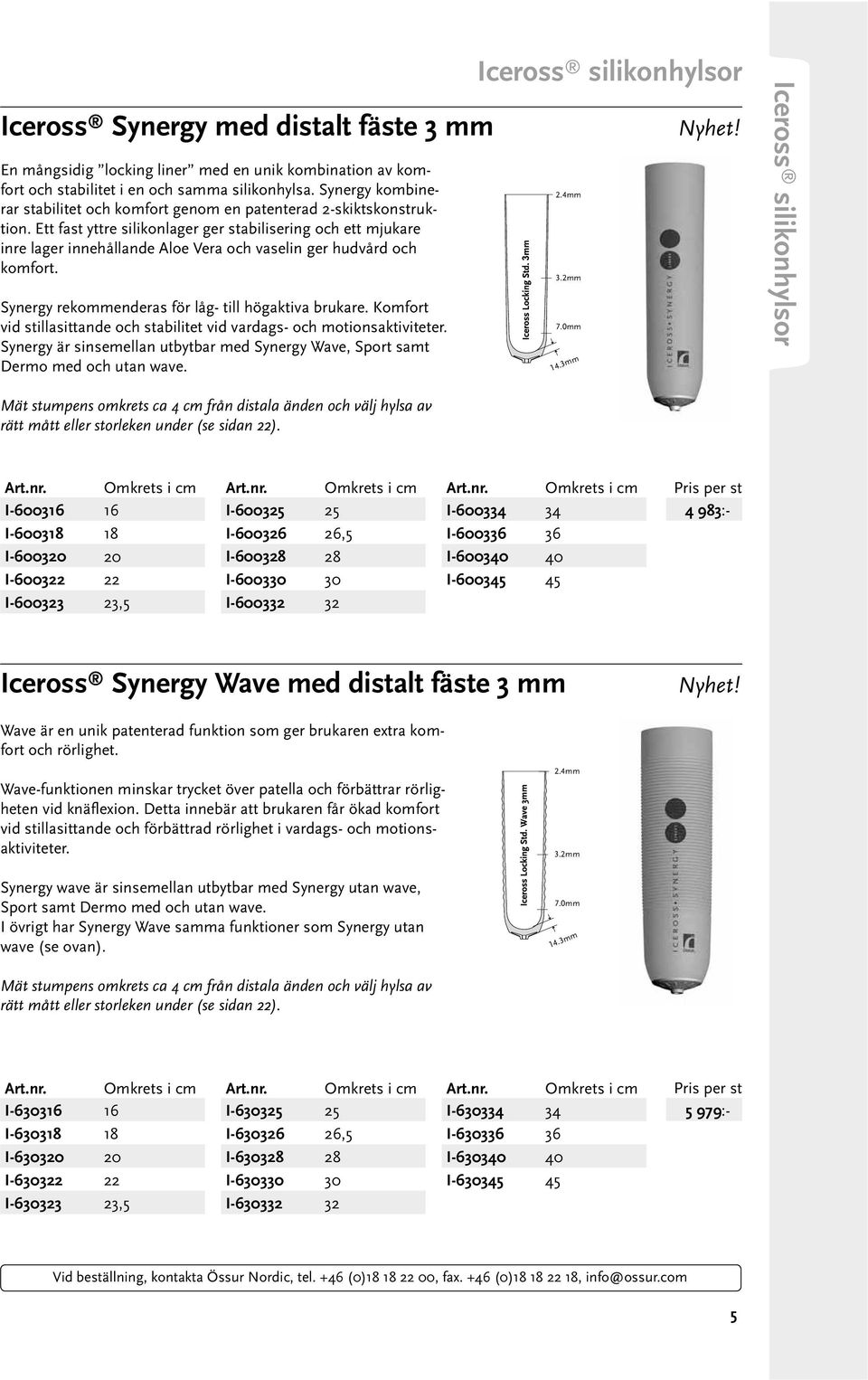

7 Iceross Synergy med distalt fäste 3 mm En mångsidig locking liner med en unik kombination av komfort och stabilitet i en och samma silikonhylsa. Synergy kombinerar stabilitet och komfort genom en patenterad 2-skiktskonstruktion. Ett fast yttre silikonlager ger stabilisering och ett mjukare inre lager innehållande Aloe Vera och vaselin ger hudvård och komfort. Synergy rekommenderas för låg- till högaktiva brukare. Komfort vid stillasittande och stabilitet vid vardags- och motionsaktiviteter. Synergy är sinsemellan utbytbar med Synergy Wave, Sport samt Dermo med och utan wave. Iceross silikonhylsor Nyhet! Iceross silikonhylsor Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I Pris per st 4 983:- Iceross Synergy Wave med distalt fäste 3 mm Nyhet! Wave är en unik patenterad funktion som ger brukaren extra komfort och rörlighet. Wave-funktionen minskar trycket över patella och förbättrar rörlig- vid stillasittande och förbättrad rörlighet i vardags- och motionsaktiviteter. Synergy wave är sinsemellan utbytbar med Synergy utan wave, Sport samt Dermo med och utan wave. I övrigt har Synergy Wave samma funktioner som Synergy utan wave (se ovan). Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I Pris per st 5 979:- Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 5

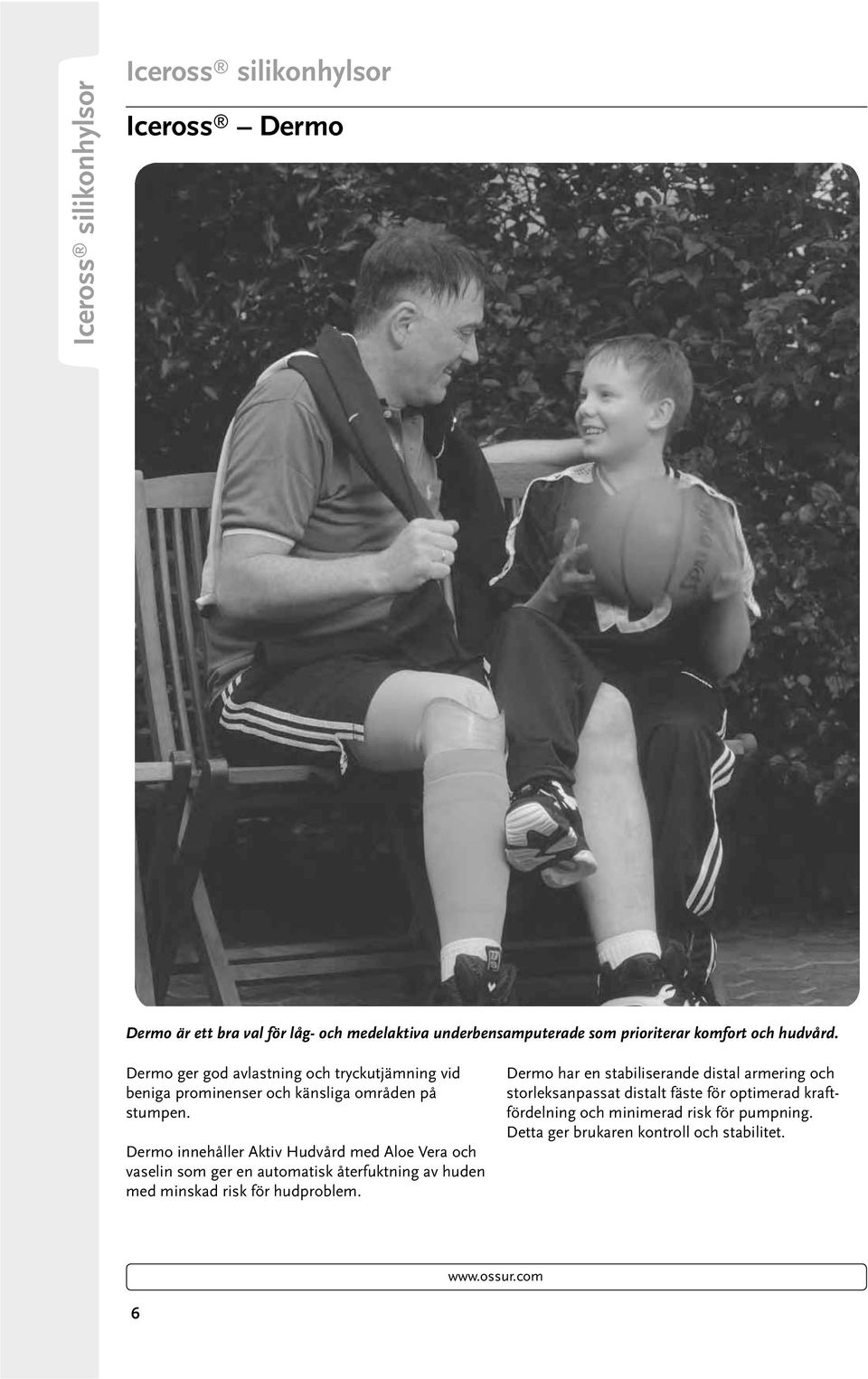

8 Iceross silikonhylsor Iceross silikonhylsor Iceross Dermo Dermo är ett bra val för låg- och medelaktiva underbensamputerade som prioriterar komfort och hudvård. Dermo ger god avlastning och tryckutjämning vid beniga prominenser och känsliga områden på stumpen. Dermo innehåller Aktiv Hudvård med Aloe Vera och vaselin som ger en automatisk återfuktning av huden med minskad risk för hudproblem. Dermo har en stabiliserande distal armering och storleksanpassat distalt fäste för optimerad kraftfördelning och minimerad risk för pumpning. Detta ger brukaren kontroll och stabilitet. 6

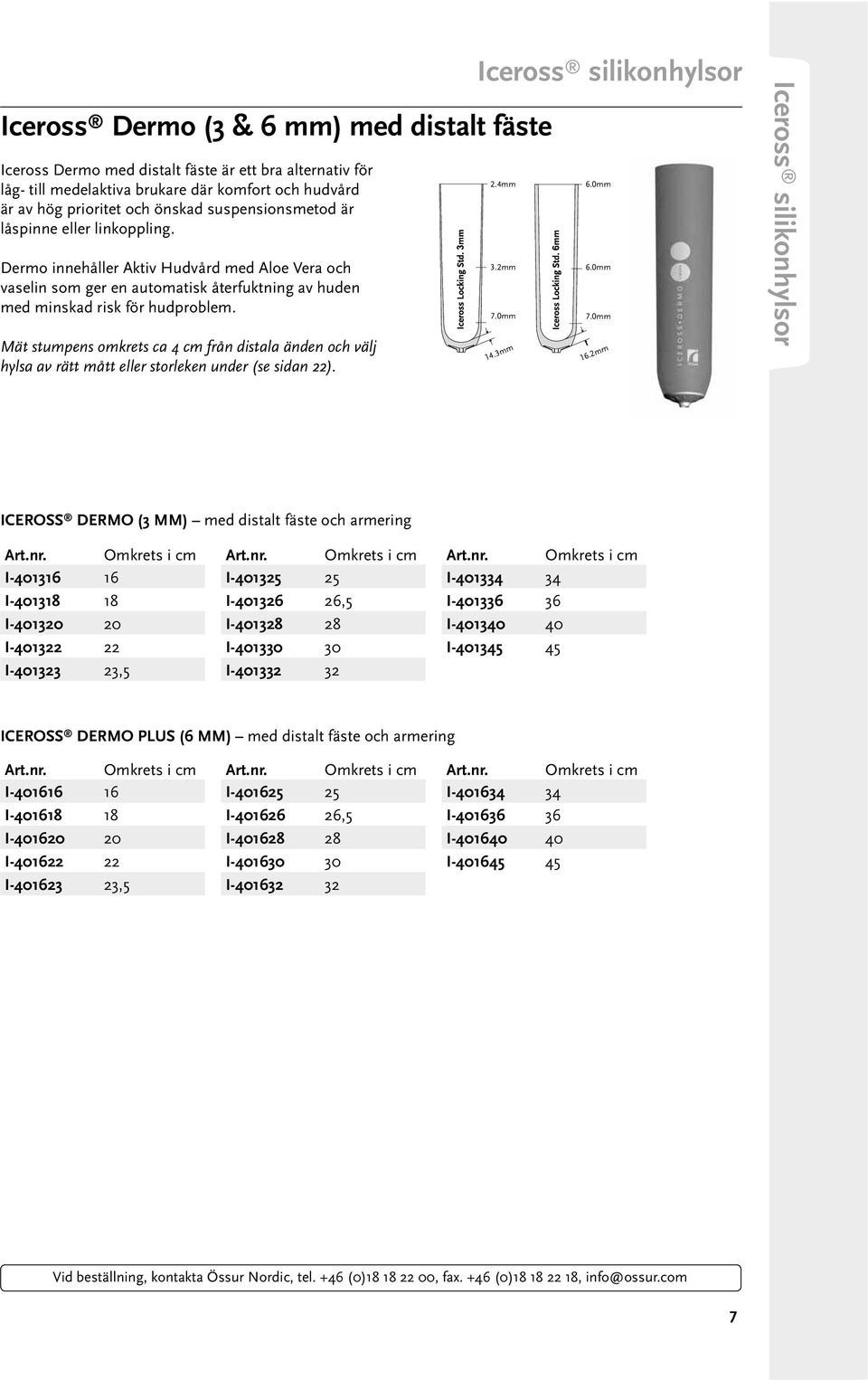

9 Iceross Dermo (3 & 6 mm) med distalt fäste Iceross Dermo med distalt fäste är ett bra alternativ för låg- till medelaktiva brukare där komfort och hudvård är av hög prioritet och önskad suspensionsmetod är låspinne eller linkoppling. Dermo innehåller Aktiv Hudvård med Aloe Vera och vaselin som ger en automatisk återfuktning av huden med minskad risk för hudproblem. Iceross silikonhylsor Iceross silikonhylsor ICEROSS DERMO (3 MM) med distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I ICEROSS DERMO PLUS (6 MM) med distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 7

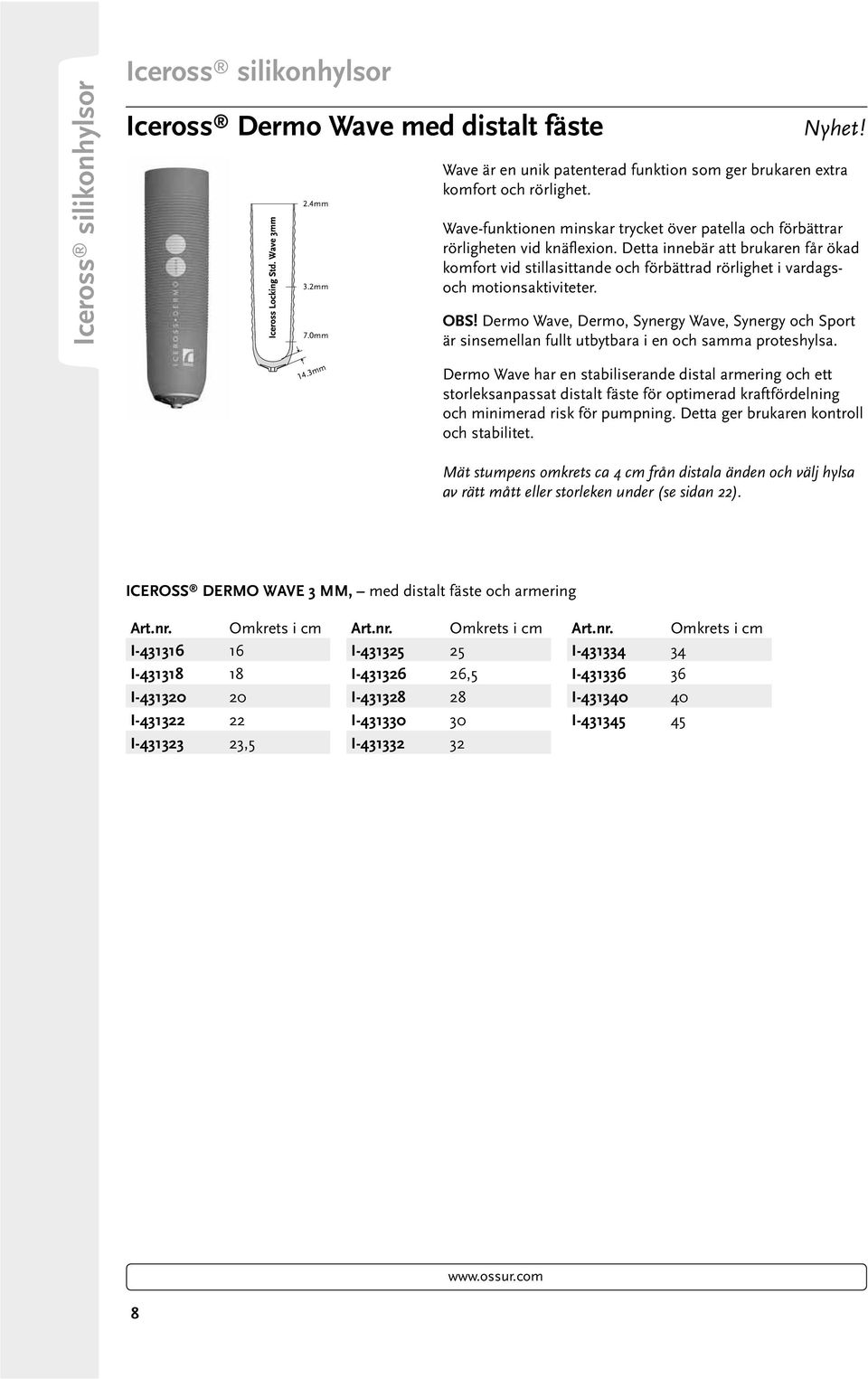

10 Iceross silikonhylsor Iceross silikonhylsor Iceross Dermo Wave med distalt fäste Nyhet! Wave är en unik patenterad funktion som ger brukaren extra komfort och rörlighet. Wave-funktionen minskar trycket över patella och förbättrar komfort vid stillasittande och förbättrad rörlighet i vardagsoch motionsaktiviteter. OBS! Dermo Wave, Dermo, Synergy Wave, Synergy och Sport är sinsemellan fullt utbytbara i en och samma proteshylsa. Dermo Wave har en stabiliserande distal armering och ett storleksanpassat distalt fäste för optimerad kraftfördelning och minimerad risk för pumpning. Detta ger brukaren kontroll och stabilitet. ICEROSS DERMO WAVE 3 MM, med distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I

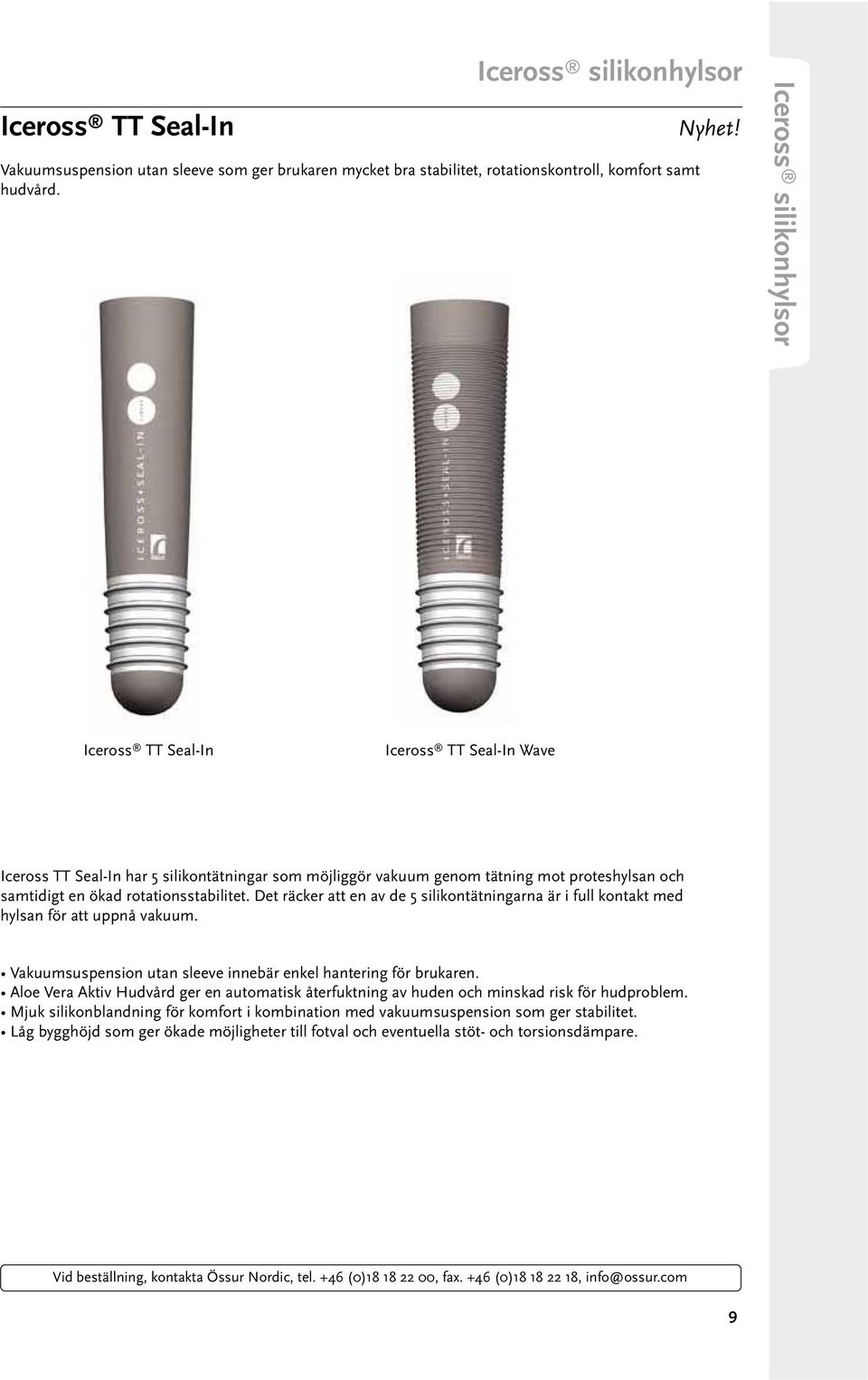

11 Iceross TT Seal-In Iceross silikonhylsor Vakuumsuspension utan sleeve som ger brukaren mycket bra stabilitet, rotationskontroll, komfort samt hudvård. Nyhet! Iceross silikonhylsor Iceross TT Seal-In Iceross TT Seal-In Wave Iceross TT Seal-In har 5 silikontätningar som möjliggör vakuum genom tätning mot proteshylsan och samtidigt en ökad rotationsstabilitet. Det räcker att en av de 5 silikontätningarna är i full kontakt med hylsan för att uppnå vakuum. Vakuumsuspension utan sleeve innebär enkel hantering för brukaren. Aloe Vera Aktiv Hudvård ger en automatisk återfuktning av huden och minskad risk för hudproblem. Mjuk silikonblandning för komfort i kombination med vakuumsuspension som ger stabilitet. Låg bygghöjd som ger ökade möjligheter till fotval och eventuella stöt- och torsionsdämpare. Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 9

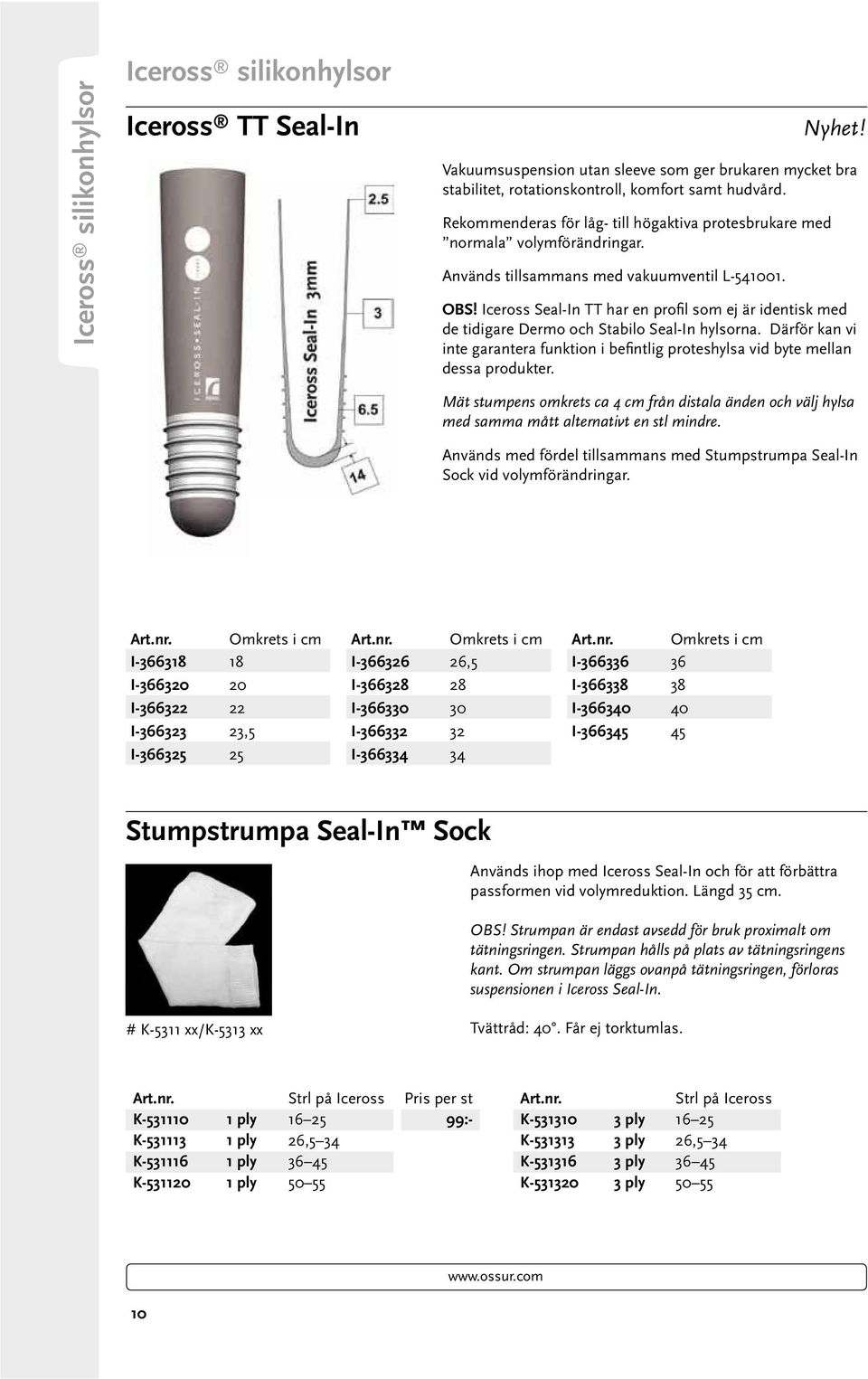

12 Iceross silikonhylsor Iceross silikonhylsor Iceross TT Seal-In Nyhet! Vakuumsuspension utan sleeve som ger brukaren mycket bra stabilitet, rotationskontroll, komfort samt hudvård. Rekommenderas för låg- till högaktiva protesbrukare med normala volymförändringar. Används tillsammans med vakuumventil L OBS! de tidigare Dermo och Stabilo Seal-In hylsorna. Därför kan vi dessa produkter. Används med fördel tillsammans med Stumpstrumpa Seal-In Sock vid volymförändringar. Omkrets i cm I I I I ,5 I Omkrets i cm I ,5 I I I I Omkrets i cm I I I I Stumpstrumpa Seal-In Sock Används ihop med Iceross Seal-In och för att förbättra passformen vid volymreduktion. Längd 35 cm. suspensionen i Iceross Seal-In. # K-5311 xx/k-5313 xx Tvättråd: 40. Får ej torktumlas. Strl på Iceross Pris per st K ply :- K ply 26,5 34 K ply K ply Strl på Iceross K ply K ply 26,5 34 K ply K ply

13 Iceross TT Seal-In Wave Wave är en helt ny patenterad funktion som ger brukaren extra komfort och rörlighet. Wave-funktionen minskar trycket över patella och förbättrar komfort vid stillasittande och förbättrad rörlighet i vardagsoch motionsaktiviteter. Iceross TT Seal-In Wave är fullt utbytbar mot Iceross TT Seal-In. I övrigt ger TT Seal-In Wave samma funktionella fördelar som TT Seal-In utan wave. Iceross silikonhylsor Nyhet! Iceross silikonhylsor Omkrets i cm I I I I ,5 I Omkrets i cm I ,5 I I I I Omkrets i cm I I I Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 11

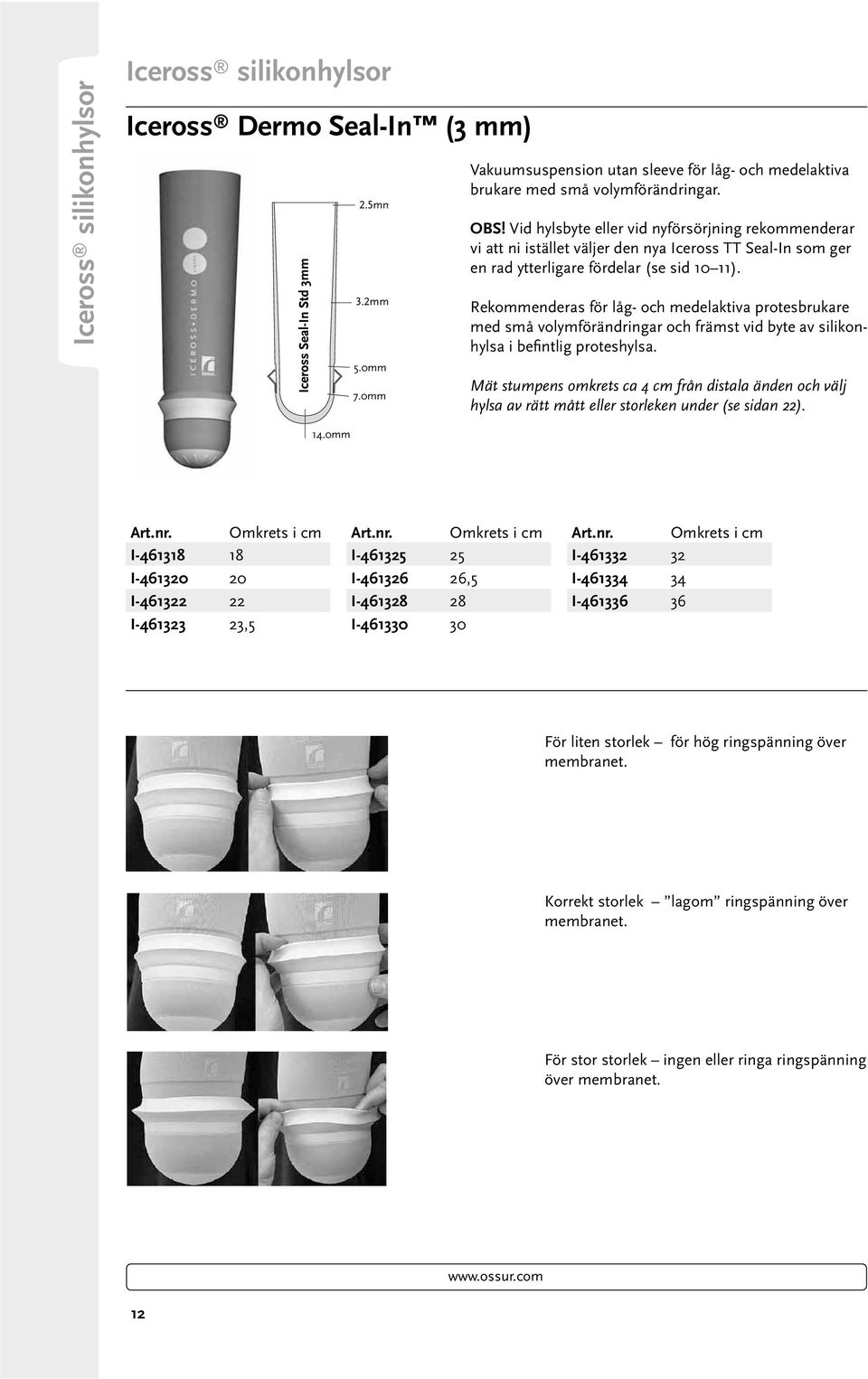

14 Iceross silikonhylsor Iceross silikonhylsor Iceross Dermo Seal-In (3 mm) 2.5mm 3.2mm 5.0mm 7.0mm Vakuumsuspension utan sleeve för låg- och medelaktiva brukare med små volymförändringar. OBS! Vid hylsbyte eller vid nyförsörjning rekommenderar vi att ni istället väljer den nya Iceross TT Seal-In som ger en rad ytterligare fördelar (se sid 10 11). Rekommenderas för låg- och medelaktiva protesbrukare med små volymförändringar och främst vid byte av silikon- 14.0mm Omkrets i cm I I I I ,5 Omkrets i cm I I ,5 I I Omkrets i cm I I I För liten storlek för hög ringspänning över membranet. Korrekt storlek lagom ringspänning över membranet. För stor storlek ingen eller ringa ringspänning över membranet. 12

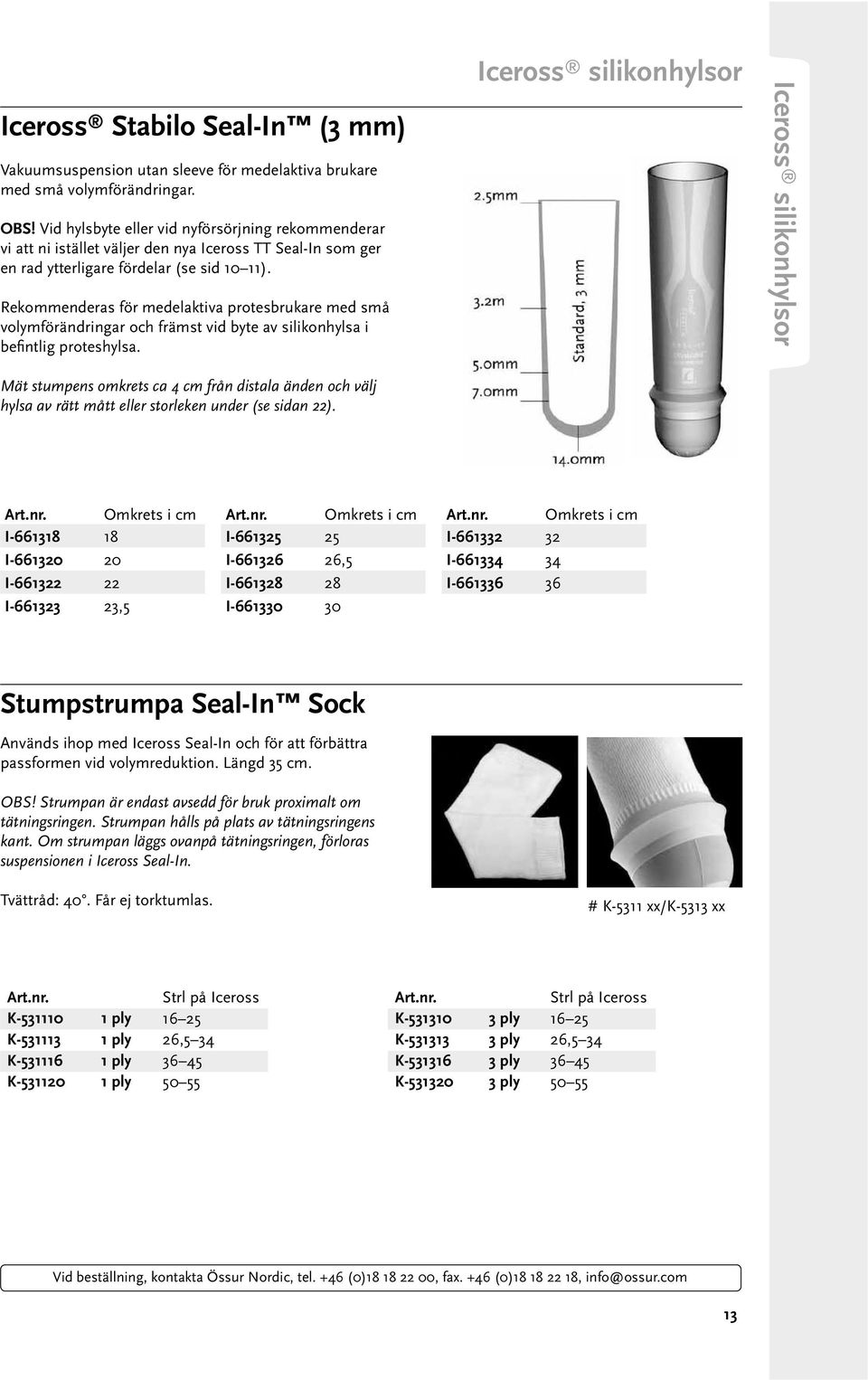

15 Iceross Stabilo Seal-In (3 mm) Vakuumsuspension utan sleeve för medelaktiva brukare med små volymförändringar. OBS! Vid hylsbyte eller vid nyförsörjning rekommenderar vi att ni istället väljer den nya Iceross TT Seal-In som ger en rad ytterligare fördelar (se sid 10 11). Rekommenderas för medelaktiva protesbrukare med små volymförändringar och främst vid byte av silikonhylsa i Iceross silikonhylsor Iceross silikonhylsor Omkrets i cm I I I I ,5 Omkrets i cm I I ,5 I I Omkrets i cm I I I Stumpstrumpa Seal-In Sock Används ihop med Iceross Seal-In och för att förbättra passformen vid volymreduktion. Längd 35 cm. suspensionen i Iceross Seal-In. Tvättråd: 40. Får ej torktumlas. # K-5311 xx/k-5313 xx Strl på Iceross K ply K ply 26,5 34 K ply K ply Strl på Iceross K ply K ply 26,5 34 K ply K ply Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 13

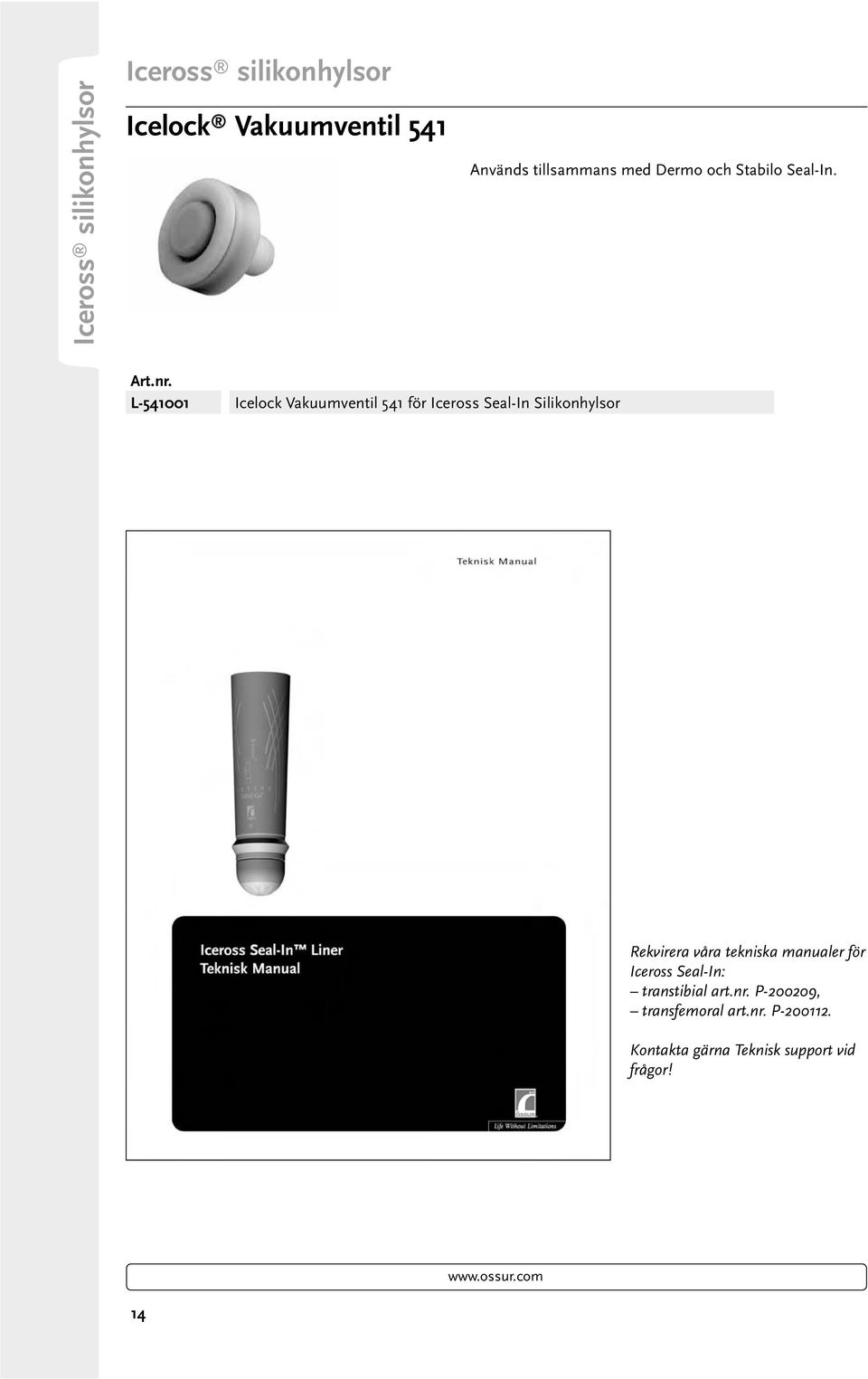

16 Iceross silikonhylsor Iceross silikonhylsor Icelock Vakuumventil 541 Används tillsammans med Dermo och Stabilo Seal-In. L Icelock Vakuumventil 541 för Iceross Seal-In Silikonhylsor frågor! 14

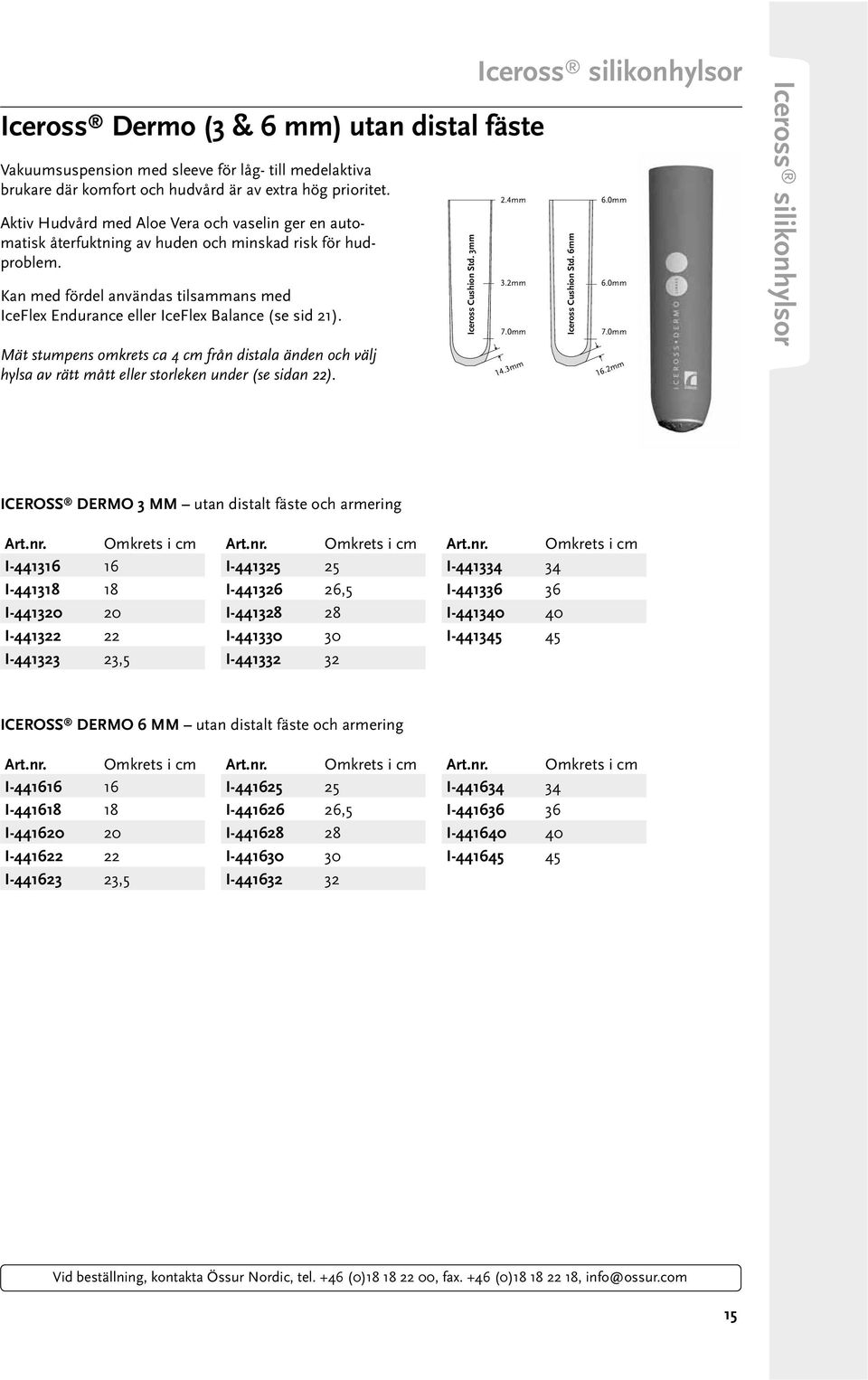

17 Iceross Dermo (3 & 6 mm) utan distal fäste Vakuumsuspension med sleeve för låg- till medelaktiva brukare där komfort och hudvård är av extra hög prioritet. Aktiv Hudvård med Aloe Vera och vaselin ger en automatisk återfuktning av huden och minskad risk för hudproblem. Kan med fördel användas tilsammans med IceFlex Endurance eller IceFlex Balance (se sid 21). Iceross silikonhylsor Iceross silikonhylsor ICEROSS DERMO 3 MM utan distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I ICEROSS DERMO 6 MM utan distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 15

18 Iceross silikonhylsor Iceross silikonhylsor Iceross Sport K4 Den ultimata silikonhylsan för underbensamputerade, aktiva protesbrukare. Sport K4 är utvecklad för att ge maximal stabilisering och komfort till den aktive brukaren. Detta möjliggörs genom en tvåskiktskonstruktion; ett stötabsorberande och maximalt stabiliserande ytterlager och ett mjukare hudvårdande och polstrande innerlager. Aktiv Hudvård tillverkad i ett silikonmaterial som innehåller Aloe Vera, vaselin och andra för huden mjukgörande och fuktgivande ingredienser. Försedd med det extremt slitstarka yttertyget SUPP- LEX som ger oöverträffad slit- och rivstyrka kombine- rotations-system, ARC, för ökad rotationsstabilitet i proteshylsan. Silikonförstärkt distal ände ger ökad slitstyrka. 16

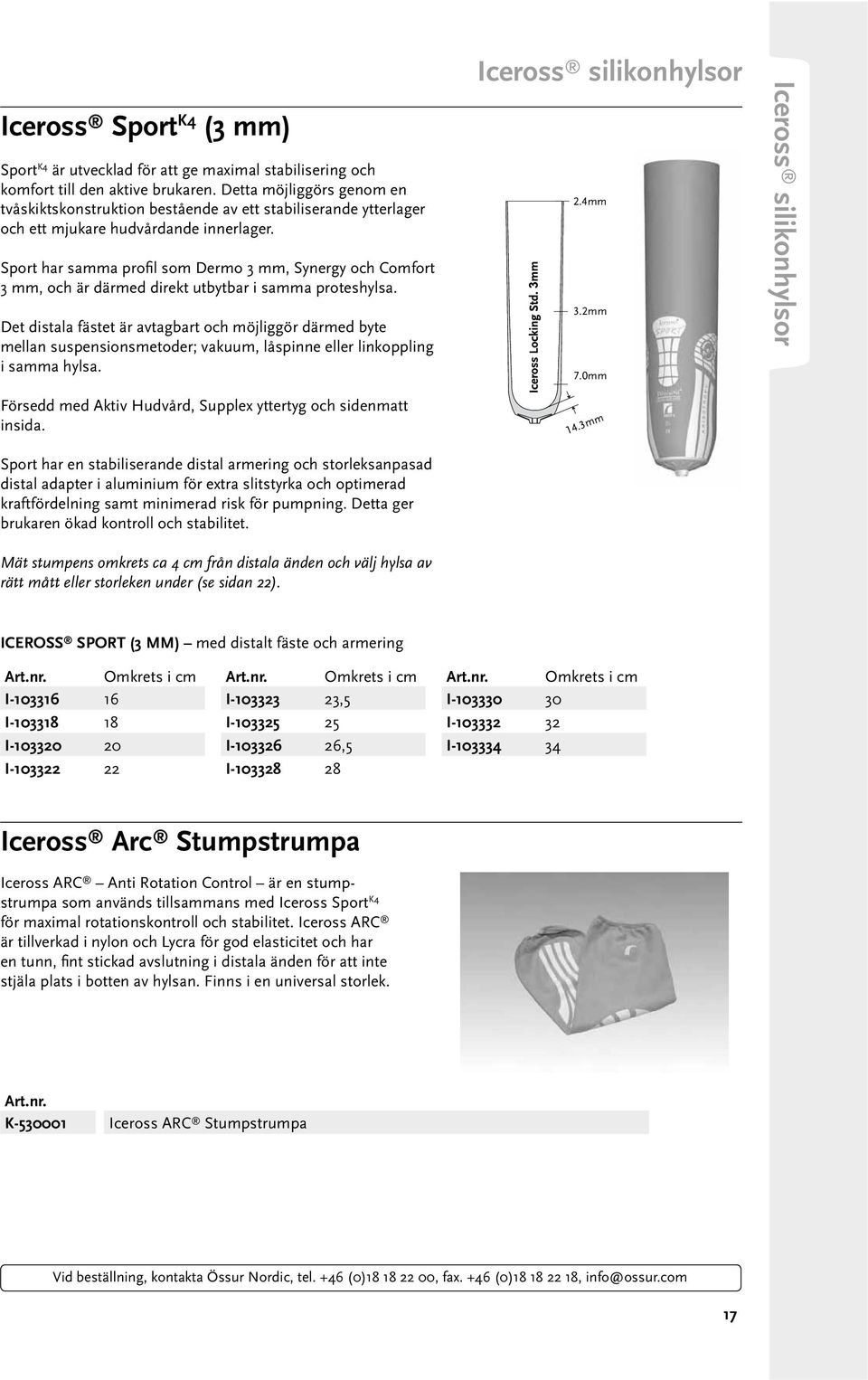

19 Iceross Sport K4 (3 mm) Sport K4 är utvecklad för att ge maximal stabilisering och komfort till den aktive brukaren. Detta möjliggörs genom en tvåskiktskonstruktion bestående av ett stabiliserande ytterlager och ett mjukare hudvårdande innerlager. 3 mm, och är därmed direkt utbytbar i samma proteshylsa. Det distala fästet är avtagbart och möjliggör därmed byte mellan suspensionsmetoder; vakuum, låspinne eller linkoppling i samma hylsa. Försedd med Aktiv Hudvård, Supplex yttertyg och sidenmatt insida. Sport har en stabiliserande distal armering och storleksanpasad distal adapter i aluminium för extra slitstyrka och optimerad kraftfördelning samt minimerad risk för pumpning. Detta ger brukaren ökad kontroll och stabilitet. Iceross silikonhylsor Iceross silikonhylsor ICEROSS SPORT (3 MM) med distalt fäste och armering Omkrets i cm I I I I Omkrets i cm I ,5 I I ,5 I Omkrets i cm I I I Iceross Arc Stumpstrumpa Iceross ARC Anti Rotation Control är en stumpstrumpa som används tillsammans med Iceross Sport K4 för maximal rotationskontroll och stabilitet. Iceross ARC är tillverkad i nylon och Lycra för god elasticitet och har stjäla plats i botten av hylsan. Finns i en universal storlek. K Iceross ARC Stumpstrumpa Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 17

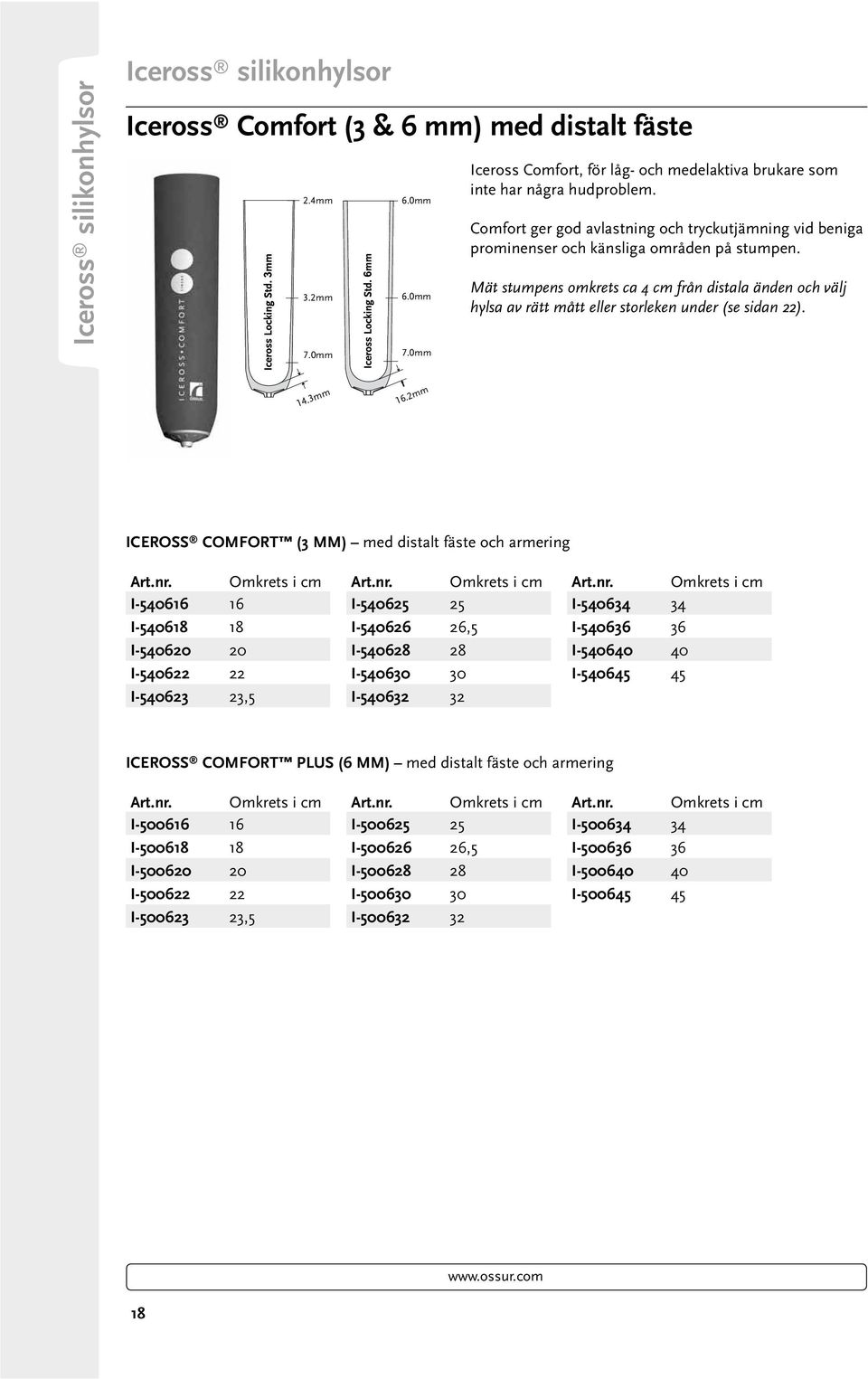

20 Iceross silikonhylsor Iceross silikonhylsor Iceross Comfort (3 & 6 mm) med distalt fäste Iceross Comfort, för låg- och medelaktiva brukare som inte har några hudproblem. Comfort ger god avlastning och tryckutjämning vid beniga prominenser och känsliga områden på stumpen. ICEROSS COMFORT (3 MM) med distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I ICEROSS COMFORT PLUS (6 MM) med distalt fäste och armering Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I

21 Iceross Comfort (3 & 6 mm) utan distalt fäste För låg- och medelaktiva brukare som inte har några hudproblem och som föredrar vakuumsuspension med sleeve. Iceross Comfort kan med fördel användas tillsammans med IceFlex Endurance eller IceFlex Balance (se sid 21). Iceross silikonhylsor Iceross silikonhylsor ICEROSS COMFORT (3 MM) utan distalt fäste Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I ICEROSS COMFORT PLUS (6 MM) utan distalt fäste Omkrets i cm I I I I I ,5 Omkrets i cm I I ,5 I I I Omkrets i cm I I I I Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 19

22 Iceross silikonhylsor Iceross silikonhylsor Iceross Original med distalt fäste och tyg 2 mm 2 Iceross Tvåfärgad och Iceross Clear har nu ersatts med en enda silikonhylsa; Iceross Original. Iceross Original är helt utbytbar med, och erbjuder samma höga kvalitet och funktion som, sina föregångare. Original rekommenderas till brukare som har mycket god mjukdelstäckning och problemfri hud där stabilitet är av högsta prioritet. Vid hylsbyte eller nyförsörjning rekommenderar vi att ni provar Synergy 3 mm med distalt fäste som ger mycket god stabilitet men även komfort och hudvård. ICEROSS ORIGINAL MED TYG Omkrets i cm I I I I I ,5 I Omkrets i cm I ,5 I I I I I Omkrets i cm I I I I Iceross Original med distalt fäste och utan tyg 2 mm 2 Iceross Tvåfärgad och Iceross Clear har nu ersatts med en enda silikonhylsa; Iceross Original. Iceross Original är helt utbytbar med, och erbjuder samma höga kvalitet och funktion som, sina föregångare. OBS! Brukaren måste använda en spray innan av- och pårullning av Iceross original utan tyg. ICEROSS ORIGINAL UTAN TYG Omkrets i cm I I I I I I Omkrets i cm I ,5 I I ,5 I I I Omkrets i cm I I I I I I

23 IceFlex Endurance Knäkappa IceFlex Endurance är tillverkad i samma typ av silikon som används i ICEROSS-hylsorna och med ett yttermaterial i Wearforce Dupont. Kombinationen av dessa två material ger IceFlex Endurance svårslagna egenskaper vad gäller slitstyrka och stabilitet. IceFlex Endurance har en stickning som gör att sleevens övre och nedre del är töjbar radiellt medan sleevens mellanparti endast kan töjas på längden. Sleeven är Längd: 36 cm. Färg: Beige. Iceross silikonhylsor Iceross silikonhylsor Storlek Omkrets 15 cm ovanför mitten av patella F cm F cm F cm F cm F cm IceFlex Balance Knäkappa - rance då komfort prioriteras framför maximal suspension. Längd: 36 cm. Färg: Beige. Storlek Omkrets 15 cm ovanför mitten av patella F cm F cm F cm Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 21

24 Iceross silikonhylsor Iceross silikonhylsor Val av storlek Iceross Silikonhylsa När ICEROSS-hylsan används tillsammans med Distalhylsa, tas måttet för val av silikonhylsa med Distalhylsan på. Transfemoral P , transtibial P , transhumeral P och transradial P handavgjutning och modellering. Produktion av proteshylsa med Icelock 200 P , Icelock 600 P och Icelock 700 P Gipsavgjutning och modellering med Icecast Compact P Iceross Dermo och Stabilo Seal-In TT P Seal-In TF P Icex Ergo och IceCast Anatomy P Du kan också ladda ner dessa tekniska manualer i pdf-format från vår hemsida

25 Iceross för transfemoralt amputerade Iceross silikonhylsor Iceross silikonhylsor Superb suspension och rotationskontroll med enkel hantering för brukaren. Iceross TF Seal-In Cylindrisk Iceross TF Seal-In Konisk För brukare som önskar distal förankring med låspinne eller linkoppling. Iceross Transfemoral Cylindrisk med distalt fäste Konisk med distalt fäste Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , 23

26 Iceross silikonhylsor Iceross silikonhylsor Iceross TF Seal-In Iceross TF Seal-In har blivit en riktig succé bland protesbrukare över hela världen. Superb suspension och rotationskontroll med enkel hantering för brukaren. TF Seal-In ger en säker och stabil förankring samtidigt som den motverkar rotationskrafter effektivt. Iceross TF Seal-In har en armering som sträcker sig över hela hylsans längd för att ge extra stabilitet och minimera pumpning. Kontakta oss gärna för en grundligare genomgång av konceptet! 24

27 Val av storlek & modell Iceross TF Seal-In Mät stumpens omkrets ca 4 cm från distala änden och välj hylsa med rätt ringspänning, vanligen en eller två storlekar under den uppmätta. Mät stumpens omkrets i nivå med perineum. Bedöm stumpens längd; kort, mellanlång, lång. Utifrån dessa 3 mått, välj lämplig modell Cylindrisk eller Konisk ur tabellerna nedan. Iceross silikonhylsor Iceross silikonhylsor kort stump - amputation på proximala tredjedelen av femur Cylindrisk Konsik Perineum Storlek Icecross transfemoral Omkretsmått i nivå med perineum (i cm) mellanlång stump - amputation på mellersta tredjedelen av femur Cylindrisk Konisk Perineum Storlek Icecross transfemoral Omkretsmått i nivå med perineum (i cm) lång stump - amputation på distala tredjedelen av femur Perineum Storlek Icecross transfemoral Cylindrisk Konisk Omkretsmått i nivå med perineum (i cm) Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 25

28 Iceross silikonhylsor Iceross silikonhylsor Iceross TF Seal-In Cylindrisk & Konisk Superb suspension och rotationskontroll med enkel hantering för brukaren. Mycket bra stabilitet uppnås genom armeringen som sträcker sig över hylsans hela längd. Beställ vår tekniska manual för Iceross TF Seal-In, art.nr. P Kontakta oss gärna för råd! Används tillsammans med Vakuumventil 542, art.nr. L ICEROSS TF SEAL-IN CYLINDRISK Omkrets i cm I I ,5 I I Omkrets i cm I I I I Omkrets i cm I I I I ICEROSS TF SEAL-IN KONISK Omkrets i cm I I ,5 I Omkrets i cm I I I Omkrets i cm I I L Icelock vakuumventil

29 Iceross Transfemoral med distalt fäste Iceross silikonhylsor Iceross silikonhylsor som sträcker sig över hylsans hela längd och ett storleksanpassat paraply ger den stabilitet som en transfemoralt amputerad brukare oftast är i stort behov av. Iceross Transfemoral har en inbyggd Aktiv Hudvård med Aloe Vera som ger en automatisk återfuktning av huden och minskad risk för hudproblem. drisk och konisk för att passa olika stumpformer. Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 27

30 Iceross silikonhylsor Iceross silikonhylsor Val av storlek & modell Iceross Transfemoral Mät stumpens omkrets ca 4 cm från distala änden och välj hylsa med rätt ringspänning, vanligen en eller två storlekar under den uppmätta. Mät stumpens omkrets i nivå med perineum. Bedöm stumpens längd; kort, mellanlång, lång. Utifrån dessa 3 mått, välj lämplig modell Cylindrisk eller Konisk ur tabellerna nedan. kort stump - amputation på proximala tredjedelen av femur Cylindrisk Konsik Perineum Storlek Icecross transfemoral Omkretsmått i nivå med perineum (i cm) mellanlång stump - amputation på mellersta tredjedelen av femur Cylindrisk Konisk Perineum Storlek Icecross transfemoral Omkretsmått i nivå med perineum (i cm) lång stump - amputation på distala tredjedelen av femur Perineum Storlek Icecross transfemoral Cylindrisk Konisk Omkretsmått i nivå med perineum (i cm) 28

31 Iceross Transfemoral Cylindrisk & Konisk För brukare som önskar distal förankring med låspinne eller linkoppling. Mycket bra stabilitet uppnås genom armeringen som sträcker sig över hylsans hela längd. Detta i kombination med det storleksanpassade distala paraplyet gör att pumpningen minimeras. Iceross Transfemoral har en inbyggd Aktiv Hudvård med Aloe Vera som ger en automatisk återfuktning av huden och minskad risk för hudproblem. 2 Iceross silikonhylsor 3 Iceross silikonhylsor ICEROSS TRANSFEMORAL CYLINDRISK med distalt fäste och armering Omkrets i cm I I ,5 I I Omkrets i cm I I I I Omkrets i cm I I I I ICEROSS TRANSFEMORAL KONISK med distalt fäste och armering Omkrets i cm I I ,5 I Omkrets i cm I I I Omkrets i cm I I Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 29

32 Iceross silikonhylsor Iceross silikonhylsor Iceross Upper-X Iceross UPPER-X är utformad för att ge optimal protesfunktion och komfort för över- och underarmsamputerade. mal suspension erhålls då armeringen sträcker sig över hela hylsans längd. Aktiv Hudvård - tillverkad i ett silikonmaterial som innehåller Aloe Vera, vaselin och andra för huden fuktgivande och mjukgörande ingredienser. Tygklädd utsida för enklare på- och avtagning. 30

33 Iceross Upper-X ICEROSS UPPER-X silikonhylsa med distal koppling, avsedd för över- och underarmsamputerade. Färg: Hudfärgad. Kan med fördel användas med IceLock 700 (se nedan). Iceross silikonhylsor Iceross silikonhylsor ICEROSS UPPER-X Omkrets i cm I I Omkrets i cm I I Val av storlek Iceross Upper-X Mät stumpens omkrets ca 4 cm från distala änden och välj hylsa av rätt mått eller storleken under. Icelock 700 Stegad Snabbkoppling ICEROSS UPPER-X i kombination med Icelock 700 stegad snabbkoppling ger goda förutsättningar för optimal protesfunktion för patienter som är över- och underarmsamputerade. För mer information om IceLock 700, se sidan 54. Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 31

34 Iceross silikonhylsor Iceross silikonhylsor Transfemoral P , transtibial P , transhumeral P och transradial P handavgjutning och modellering. Produktion av proteshylsa med Icelock 200 P , Icelock 600 P och Icelock 700 P Gipsavgjutning och modellering med Icecast Compact P Iceross Seal-In för (Dermo & Stabilo) såväl TT P Iceross TF Seal-In P Icex Ergo och IceCast Anatomy P Du kan också ladda ner dessa tekniska manualer i pdf-format från vår hemsida

35 Iceross Junior Iceross silikonhylsor Iceross silikonhylsor Iceross Junior för bästa möjliga komfort och funktion I Össur Junior-serien ingår Iceross Junior Icelock 700 Total Knee Junior Junior Standardadaptrar Flex-Foot Junior Iceross Junior har liksom övriga Iceross-hylsor en patenterad stabiliserande armering och storleksanpassad distal adapter för att minimera pumpning mellan stump och proteshylsa. Finns i två utföranden: Iceross Stabilo Junior Iceross Dermo Junior Iceross Junior kan med fördel användas tillsammans med Icelock 700. Iceross Junior bygger på 2:a generationens Iceross vilket innebär att de erbjuder funktioner som t ex Aktiv Hudvård. Försedda med yttertyg i elastiskt nylon för att underlätta av- och påtagning. Silikonförstärkt distal ände. Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 33

36 Iceross silikonhylsor Iceross silikonhylsor Iceross Dermo Junior (3 mm) 2.4 mm 3.2 mm 7 mm Passar bra för låg- till medelaktiva barn. Utformad för att ge barn med känslig hud bästa möjliga komfort. 5 cm stabiliserande armering. Armeringen skall täcka distala delen av amputationsstumpen, men bör inte gå högre Hårdhet silikon: 25 shore. Försedd med Aktiv Hudvård och yttertyg i elastisk nylon för att underlätta av- och påtagning mm Färg: Blå med grå silikonförstärkning distalt. Fäste för distal koppling med M6-gänga, används tillsammans med IceLock 700. ICEROSS DERMO JUNIOR (3 MM) med distalt fäste och armering Omkrets i cm I I Omkrets i cm I I Iceross Stabilo Junior (3 mm) 2.4 mm Erbjuder en bra kombination av stabilitet och komfort för medel- till högaktiva barn. 5 cm stabiliserande armering. Armeringen skall täcka distala delen av amputationsstumpen, men bör inte gå högre 3.2 mm 7 mm 14.3 mm Hårdhet silikon: 40 shore. Försedd med Aktiv Hudvård och yttertyg i elastisk nylon för att underlätta av- och påtagning. Färg: Blå med grå silikonförstärkning distalt. Fäste för distal koppling med M6-gänga, används tillsammans med IceLock 700. ICEROSS STABILO JUNIOR (3 MM) med distalt fäste och armering Omkrets i cm I I Omkrets i cm I I

37 Iceross Post Op för kompressionsbehandling Iceross silikonhylsor Iceross silikonhylsor Att reducera ödem är en viktig faktor vid rehabilitering av amputerade. Iceross Post Op silikonhylsor används för tidig kompressionsbehandling av transfemoralt och transtibialt amputerade för effektiv formning av stumpen, kontrollerad kompression och för att understödja sårläkning. Kompressionsbehandlingen bör starta 5 7 dagar postoperativt. Fördelar: Samma graderade kompression uppnås oberoende av vem som applicerar hylsan Post Op-hylsan ger stumpen en gynnsam form för protesförsörjning Hylsan skyddar stumpen och underlättar tidig mobilisering/protesförsörjning Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 35

38 Iceross silikonhylsor Iceross silikonhylsor Iceross Post Op för kompressionsbehandling Iceross Post Op silikonhylsor används för tidig kompressionsbehandling av transfemoralt och transtibialt amputerade för effektiv formning av stumpen, kontrollerad kompression och för att understödja sårläkning. Post Op-hylsan är tillverkad i SENSIL silikon och ger en graderad kompression som avtar i proximal riktning. Hylsan är återanvändningsbar, kan tvättas, steriliseras och desinfekteras. Levereras i ett komplett Iceross Post Op-paket eller styckevis. I Iceross Post Op-paket Post Op-paketet innehåller följande: Iceross Post Op Silikonhylsa i storlek 26,5, 28, 30, 32, 34, 36, 38, 40, 42 & 45 Kompressionsmanual, 1 st Videoband: Kompressionsbehandling med Iceross Post Op, 1 st Clean & Simple Spray, 5 st Omkrets i cm I ,5 I I I Omkrets i cm I I I I Omkrets i cm I I

39 Össur Rigid Dressing (ORD) Össur Rigid Dressing är ett vakuumbandage som används för att kontrollera svullnaden, förhindra knäkontraktur samt skydda stumpen de första 5 7 dagarna efter en transtibial amputation. Produkten appliceras direkt i operationssalen efter amputationen och luften evakueras med hjälp av en pump som formar bandaget efter stumpformen. Össur Rigid Dressing gör att stumpen blir bättre förberedd inför kompressionsbehandling med Iceross Post Op silikonhylsa. Iceross silikonhylsor Iceross silikonhylsor Obs! Alla omkretsmått nedan är tagna över bandaget. K K ORD Liten ORD Stor Stumpens omkrets 4 cm från distala änden Upp till 42 cm cm Stumpens omkrets 50 cm från distala änden Upp till 58 cm cm K Vakuumpump till ORD Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 37

40 Iceross silikonhylsor Iceross silikonhylsor Distalhylsa Dermo, vit Används till spetsiga amputationsstumpar som komplement till ICEROSS Silikonhylsa. Används under silikonhylsan. Hylsan fyller ut och skyddar vid otillräcklig mjukdelsvävnad. Tillverkad i hudvårdande DermoGel (Aktiv Hudvård). Stumpens omkrets mäts ca 4 cm från distala änden. Välj hylsa som är en till två storlekar mindre. Omkrets i cm I I I I I Omkrets i cm I I I I I Omkrets i cm I I I Iceross Clean & Simple Allt-i-ett-set bestående av mjukgörande fuktlotion, tvål och glidspray. Underlättar daglig rengöring och användning av ICEROSS Silikonhylsa. Tvål och fuktlotion håller huden mjuk och len. Innehåller inga allergena ingredienser. Oparfymerade med ett phvärde på 5,5. Glidsprayet sprayas på silikonhylsans utsida, vilket gör det lätt att ta på och av silikonhylsan. Kan köpas i ett komplett set eller var för sig. bestående av 2 Clean & Simple tvål och 1 fuktlotion. S Clean & Simple, komplett set S Fuktlotion S Tvål S Glidspray S Clean & Simple, set för Iceross Comfort. Består av 2 Clean & Simple-tvål och 1 fuktlotion. 38

41 Iceross Pads Tillverkade i en mjuk silikongel som säkerställer dämpning och tryckavlastning i högt belastade områden på stumpen. ICEROSS PADS kan även användas som utfyllnad i djupa veck eller för volymkontroll av proteshylsan. De placeras direkt på önskat ställen på stumpen och deras starka vidhäftning mot huden gör att de sitter kvar på plats. Rulla därefter på silikonhylsan som vanligt. Tjocklek på ICEROSS PADS: 10 mm i mitten för att sedan gradvis tunna ut. Finns i 7 storlekar som följer storleken på distala adaptern i ICEROSS-hylsorna. Iceross silikonhylsor Iceross silikonhylsor Diameter Motsv. Iceross-strl I mm I mm 21 23,5 I mm I mm I mm I mm I mm 45 CurveMaster Ger möjlighet att på ett enkelt och smidigt sätt trimma kanterna på ICEROSS Silikonhylsa. CurveMaster är utformad för att ge silikonhylsan en mjuk, väl avrundad kant för optimal patientkomfort. K CurveMaster K Knivar till CurveMaster (2 st knivar per förpackning) Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 39

42 Iceross silikonhylsor Iceross silikonhylsor Protesväska Protesväska i kraftigt bomullstyg med handtag, ställbar överbensproteser. Färg: Blå. Kan beställas med tryck av egen logotype: Pristillägg: 40:-/st. Minimikvantitet: 100 st. Vi behöver Er logotype som en vektoriserad EPS och eventuella färger i logotypen angivna i PMS. P Protesväska för underben 84 cm x 41 cm P Protesväska för överben 118 cm x 46 cm Iceross Silikonlim Avsett för akuta reparationer av silikonprodukter såsom Iceross och Flexskin. Kan även användas för att ge en demonterbar försegling mellan Flexskin och proteshylsa. I Silikonlim (7 g) 40

43 Kopplingar till silikonhylsa Icelock 600 låsalternativ Kopplingar till silikonhylsa Det är inte alltid så lätt att veta i förväg Steglös snabbkoppling?... Stegad snabbkoppling?... Linkoppling?... Ventil & sleeve? Med Icelock 600 har du möjlighet att välja suspensionsmetod efter det att proteshylsan tillverkats. Icelock 600 erbjuder helt nya möjligheter att välja och växla suspensionsmetod i en och samma proteshylsa. Detta ger möjlighet att erbjuda brukaren en förutsättningar bäst. 600-serien består av fyra olika låsalternativ; 1. Snabbkoppling med steglös låspinne 2. Snabbkoppling med stegad låspinne 3. Linkoppling 4. Ventil (används med sleeve) Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 41

44 Kopplingar till silikonhylsa Icelock 600 låsalternativ Icelock 621 Stegad Snabbkoppling art.nr. L Icelock 631 Linkoppling art.nr. L Icelock 641 Ventil art.nr. L Icelock 651 Steglös Snabbkoppling art.nr. L Kopplingar till silikonhylsa Låspinne, stegad L mm L mm L mm Tratt Kopplingshus, Stegad snabbkoppling Linkoppling med kopplingsskruv Tratt Kopplingshus, Linkoppling Distal adapter med integrerad tratt Låspinne, steglös L mm L mm L mm L mm Tratt Kopplingshus, Stegad snabbkoppling Tryckknapp för Stegad snabbkoppling (Justerbar längd) Styrning för linkoppling Tryckknapp för Steglös snabbkoppling (Justerbar längd) ICELOCK Stålpyramid 673 ICELOCK 4-hålsadapter Alu 674 pyramid- och 4-hålsadaptrar: art.nr.l (testad för 100 kg) art.nr.l (testad för 100 kg) ICELOCK Titanpyramid 672 ICELOCK 4-hålsadapter i titan 675 art.nr.l (testad för 166 kg) art.nr.l (testad för 166 kg) ICELOCK 600 används med ICELOCK Tillverkningsverktyg 680 (kan återanvändas) art.nr.l ICELOCK 600 är en patentsökt serie som består av: 1. Verktygssats 2. 4 olika lås-/ventilmoduler 3. 4 stycken för serien specialdesignade moduladaptrar Lås-/ventilmodulerna är sinsemellan utbytbara vilket innebär att man kan välja suspensionsmetod efter det att proteshylsan har tillverkats. 42

45 Icelock 651 Steglös Snabbkoppling Icelock 651 erbjuder helt steg- och ljudlös låsning och minimalt slitage genom den unika låsmekanismen. Satsen innehåller: Snabbkoppling med justerbar tryckknapp Steglös låspinne, 53 mm Tratt Ingjutningsring med O-ring och silikontätning Vid tillverkning av proteshylsa med Icelock 651 behövs Icelock Tillverkningsverktyg 680, art.nr. L (återanvändningsbart). Kopplingar till silikonhylsa adaptrar upp till 166 kg patientvikt. Bygghöjd Max vikt Vikt L ICELOCK Steglös Snabbkoppling mm 68 g hemsida Kopplingar till silikonhylsa P Technical Manual Icelock 600_ENG Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 43

46 Kopplingar till silikonhylsa Icelock 621 Stegad, 631 Linkoppling, 641 Ventil, 651 Steglös #L Stegad Snabbkoppling 621 #L Linkoppling 631 #L Ventil 641 #L Steglös Snabbkoppling 651 Kopplingar till silikonhylsa Bygghöjd Max vikt Vikt L Icelock Stegad Snabbkoppling mm 59g L Icelock Linkoppling mm 49g L Icelock Ventil mm 40g L ICELOCK Steglös Snabbkoppling mm 68 g (se även föregående sida) Icelock 600 låsmoduler (utbyteskit) #L #L #L #L Bygghöjd Max vikt Vikt L ICELOCK Stegad Snabbkoppling 621 låsmodul 15 mm 59 g L ICELOCK Linkoppling 631 låsmodul 15 mm 49 g L ICELOCK Ventil 641 låsmodul 15 mm 40 g L ICELOCK Steglös Snabbkoppling 651 låsmodul 15 mm 49 g 44

47 Kopplingar till silikonhylsa Icelock 600 pyramidadapter #L Stålpyramid 673 #L Titanpyramid 672 Max vikt L Icelock 600 Stålpyramid 673 A100 L Icelock 600 Titanpyramid 672 A166 Icelock hålsadapter Kopplingar till silikonhylsa #L hålsadapter Alu 674 #L hålsadapter Titan 675 Max vikt L Icelock hålsadapter Alu 674 A100 L Icelock hålsadapter Titan 675 A166 Icelock 600 tillverkningsverktyg 680 Satsen innehåller: Dummy för kopplingshus Fixtur Dummy för tryckknapp 1 standard och en 1 lång Dummy för låstapp 1 kort och 1 standard Skruv för låstappsdummy Monteringsverktyg ( kors ) Insex bit L Tillverkningsverktyg 680 (kan återanvändas) Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 45

48 Kopplingar till silikonhylsa Tillbehör Icelock 600 Verktyg för enklare demontering av tryckknapp. L Verktyg för demontering av tryckknapp Kopplingar till silikonhylsa STEGAD LÅSPINNE TILL ICELOCK 621 Längd L mm L mm L mm STEGAD LÅSPINNE TILL ICELOCK 651 Längd L mm L mm L mm L mm L Ingjutningsring till ICELOCK 600-serien Dummy för BOA/ALP Icelock 600 Adapter för Icelock 600 i kombination med BOA/ALPsystem. kopplingsplatta P20141 till ALP och P20140 kopplingsplatta till BOA. Kan också användas som adapter för konvertering av The Pin för BOA/ALP-system till Icelock Dummy för BOA/ALP Icelock

49 Kopplingar till silikonhylsa Icelock 400 The Pin Unik låsfunktion helt steglös och ljudlös. Beprövad låsteknik för säker funktion och minimalt slitage. Låg bygghöjd och vikt. Ingår som grundstomme i samtliga monteringssatser angivna nedan. Levereras med steglös låspinne 43 mm. Vid tillverkning av proteshylsa med The PIN Steglös Snabbkoppling behövs: Monteringssats Fixtur (återanvändningsbar) Distansverktyg (återanvändningsbart) P20177 Icelock The Pin Steglös Snabbkoppling Standardkit för laminerad hylsa Monteringssats för laminerad hylsa med valfri ingjutningsadapter. Kopplingar till silikonhylsa Levereras med steglös låspinne 43 mm. För tillverkning av proteshylsa med P20191 behövs även Fixtur art.nr. P20109 och Distansverktyg art.nr. P P20191 Standardkit för laminerad hylsa P20109 Fixtur (återanvändningsbar) P20151 Distansverktyg (återanvändningsbar) Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 47

50 Kopplingar till silikonhylsa För ALP-systemet med laminerad hylsa Monteringssats för ALP-systemet med laminerad hylsa. Levereras med steglös låspinne 43 mm. För tillverkning av proteshylsa med P20192 behövs även Fixtur art.nr. P20109 och Distansverktyg art.nr. P Kopplingar till silikonhylsa P20192 Monteringssats för ALP-systemet med laminerad hylsa P20109 Fixtur (återanvändningsbar) P20152 Distansverktyg (återanvändningsbar) För BOA-systemet med laminerad hylsa Monteringssats för BOA-systemet med laminerad hylsa. Levereras med steglös låspinne 43 mm. För tillverkning av proteshylsa med P20190 behövs även Fixtur art.nr. P20109 och Distansverktyg art.nr. P P20190 Monteringssats för BOA-systemet med laminerad hylsa P20109 Fixtur (återanvändningsbar) P20152 Distansverktyg (återanvändningsbar) 48

51 För laminerad hylsa som gjuts i 2 steg Monteringssats för laminerad hylsa som gjuts i 2 steg. Levereras med steglös låspinne 43 mm. För tillverkning av proteshylsa med P20191X behövs även Fixtur art.nr. P20109 och Distansverktyg art.nr. P Kopplingar till silikonhylsa P20191-X Monteringssats för laminerad hylsa som gjuts i 2 steg P20109 Fixtur (återanvändningsbar) P20151 Distansverktyg (återanvändningsbar) Reservdelar till Icelock 400 The Pin P20177 Icelock 400 The Pin Steglös Snabbkoppling Längd L Låspinne komplett med gänginsats 43 mm L Låspinne komplett med gänginsats 53 mm L Låspinne komplett med gänginsats 63 mm L Låspinne komplett med gänginsats 75 mm P20175 Separat gänginsats Kopplingar till silikonhylsa P20182 Justerbar tryckknapp till steglös snabbkoppling P20251 Tryckknappsmarkör Passar till distansverktyg P20161 Tratt Liten P20162 Tratt Stor P20141 P20142 Kopplingsplatta Passar till P20191 Kopplingsplatta Passar till P20192 Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , info@ossur.com 49

52 Kopplingar till silikonhylsa Icelock 300 Icelock 331-L Linkoppling V2 art.nr. L Icelock 331-T Linkoppling V2 art.nr. L Lina med kopllingsskruv Lina med kopllingsskruv Kopplingar till silikonhylsa Distal adapter, laminering Distal adapter, termoplast Icelock 300 Linkopplingar för de brukare som har svårt att hantera en snabbkoppling. Passar även bra för päronformade stumpar. Icelock 331-L (V2) & Icelock 331-T # L ICELOCK 331-L Linkoppling V2 för laminerade hylsor # L ICELOCK 331-T Linkoppling för termoplasthylsor Bygghöjd Vikt L Icelock 331-L Linkoppling V2 12 mm 22 g L Icelock 331-T Linkoppling 14 mm 42 g För reservdelar till Icelock 300-kopplingar, se sidan

53 Kopplingar till silikonhylsa Icelock 200 Icelock 214 Clutch 4-håls art.nr. L Icelock 234 Linkoppling 4-håls art.nr. L Icelock 211 Clutch Mini art.nr. L Låspinne, stegad 22 mm, 40 mm (std) och 52 mm 4-hålsplatta för laminering eller termoplast (A120) Kopplingshus, 4-håls (A120) Linkoppling med kopplingsskruv 4-hålsplatta för laminering eller termoplast (A120) Kopplingshus, 4-håls (A120) Låspinne, stegad 22 mm, 40 mm (std) och 52 mm Snabbkoppling, liten/stegad 211 Till Icelock Clutch Mini 211 pyramidadaptrar: Icelock Titanpyramid 272 art.nr. L (testad för 166 kg) Kopplingar till silikonhylsa Låsmekanism Linstyrning Styrning för linstyrning Icelock Titanpyramid 273 art.nr. L (testad för 100 kg) ICELOCK 200 Slitstarka clutch-kopplingar med demonterbar mekanism. Vid beställning, kontakta Össur Nordic, tel. +46 (0) , fax. +46 (0) , 51

54 Kopplingar till silikonhylsa Icelock 214 Clutch & Icelock 234 Linkoppling Kopplingar till silikonhylsa # L ICELOCK 214 Clutch 4-håls # L ICELOCK 234 Linkoppling 4-håls Bygghöjd Max vikt Vikt L Icelock 214 Clutch 4-håls 25 mm A g L Icelock 234 Linkoppling 4-håls 25 mm A g 4-håls pyramidadapter till 214 Clutch och 234 Linkoppling #A #A #A #A Vikt Moment Loctite A hålsadapter med pyramidhane 62 g Fästskruvar 10 Nm 262 Aluminium/Rostfritt A100 A hålsadapter med pyramidhona 46 g Fästskruvar 10 Nm Aluminium A100 Justerskruvar 15 Nm A hålsadaptrar med pyramidhane 54 g Fästskruvar 10 Nm 262 Titan A166 A hålsadaptrar med pyramidhona 64 g Fästskruvar 10 Nm Titan A166 Justerskruvar 15 Nm 52
