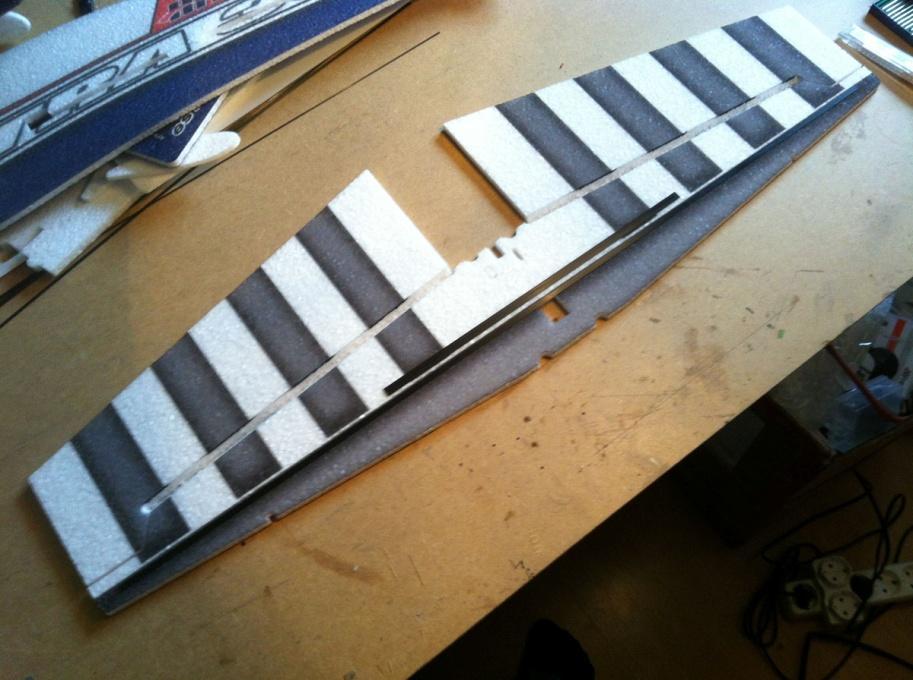

1 Bygginstruktion Extra EPP Generella anvisningar Det medföljer ganska mycket kolfiber i byggsatsen, tanken är att ni som byggare ska kunna välja var ni vill förstärka modellen beroende på om ni är nybörjare eller mer avancerad pilot. Försök använda så lite lim som möjligt vid byggnation pga lim väger mycket. Målvikt för modellen med 4st 5g servon är ca 160g utan batteri. 1. Skär med vass kniv och linjal spår i vingen enligt bild för mittre vingbalk 5x0,5x800mm och som option främre vingbalk 3x0,5x800mm. Limma fast listerna med UHUPor i de skurna spåren. Detta lim ger lite flex i vingen och håller bättre.

2 2. Skär med linjal spår i stabbe och höjdroder enligt bild och limma därefter fast listerna 5x0.5 eller 3x0.5mm i de skurna spåren. 3. Limma fast kroppens nos och mittparti på vingen. Se till att vingen ligger uppochner. OBS texten på nosen ska vara mot bordet annars blir högerriktningen fel som är inbyggd i nosdelen!

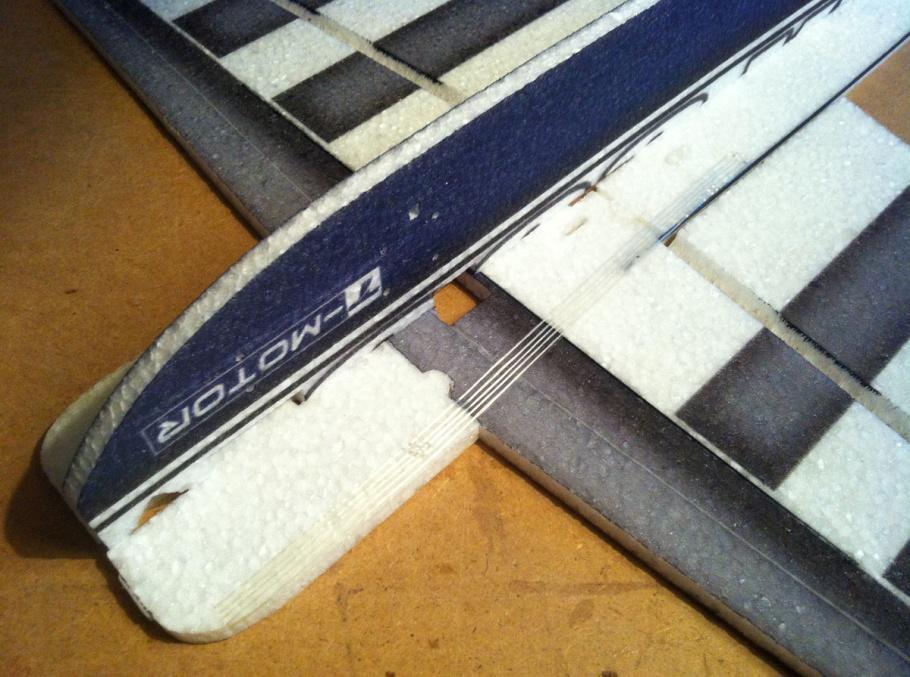

3 4. Stryk ut lite UHUPor lim på de ytor som ska tejpas. Tejpa sedan förstärkningar enligt bilden. Använd glasfibertejp (ingår ej) som skärs i 5mm breda remsor. 5. Limma fast stabben på kroppens mittdel. Förstärk med glasfiberfejp även här.

4 6. Provmontera kroppsunderdelen och justera om det behövs. Limma fast kroppens underdel med UHU Por. 7. Limma fast sidoförsärkningarna på kroppen med UHUPor. Kontrollera att stabben sitter rakt innan limmet torkar.

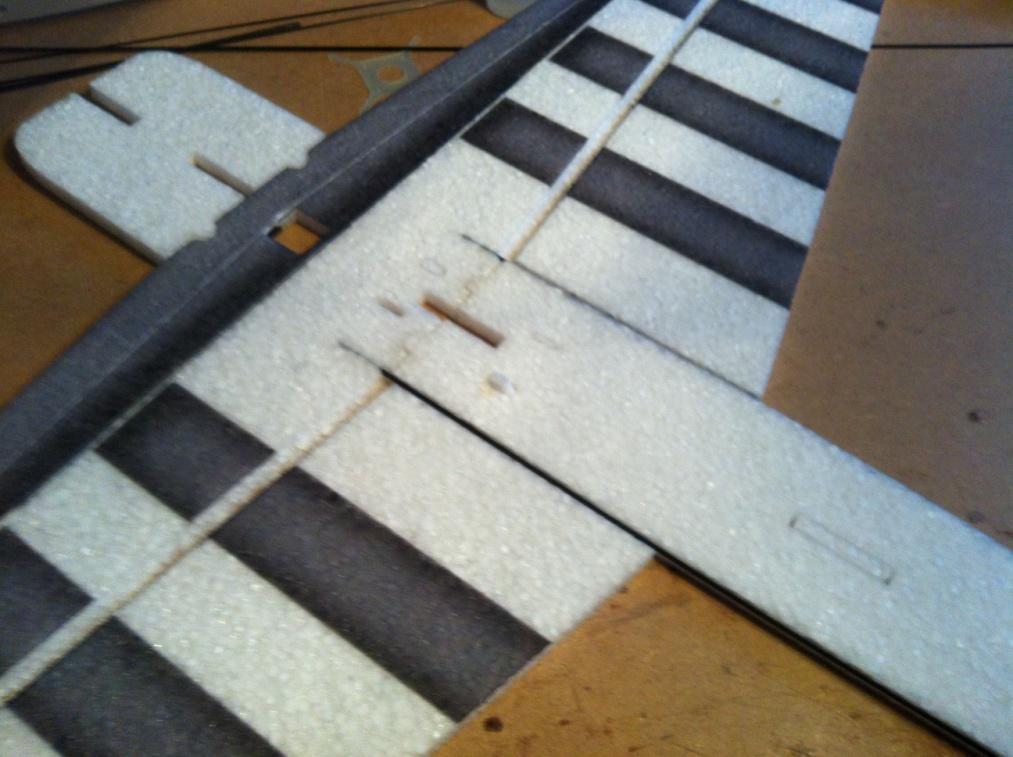

5 8. Option: Kapa till en bit 3x0,3 mm kolfiberlist som är ca 300mm lång och limma den på kroppsundersidan och ända fram till nosens kant med UHUPor. 9. Modellen ska ligga kvar platt på bordet. Skär uttag i vingen och se till att listerna går in i vingen ca 40mm Limma fast 3x0.3mm kolfiberlister på kroppens sidor och i vingen, detta ger en mycket starkare och styvare kropp, viktigt att dessa limmas dit ordentligt.. Behandla ytorna innan tejpning med UHUPor.

6 10. Förstärk med glasfibertejp och limma därefter landningsställsbenen på plats Montera hjul och hjulkåpor. Om ni vill ha modellen extra lätt så strunta i hjulen inomhus- 12. Limma fast kroppsöverdelen, använd vinkelhake för att få den i 90 grader mot vingen 13. Som option, kapa till stag av 1,0mm kolfiberstav som monteras från stabbe till fena. Limma stagen med CA-lim. Kolfiber till detta ingår ej i kitet.

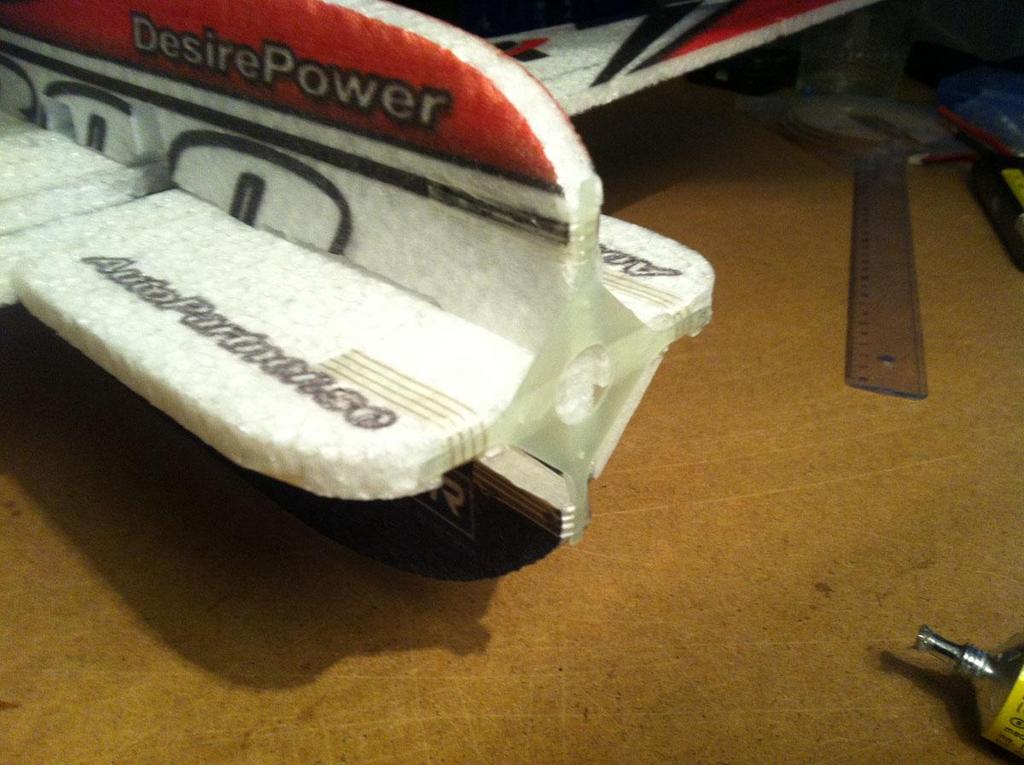

7 14. Limma fast motorspantet.(1mm glasfiber) med UHUPor. Tejpa även motorspantet, gärna med glasfibertejp. Glöm ej att behandla med UHUPor lim först. 15. Skruva fast motorn, modellens nos har 2 graders högerriktning så motorn kan normalt sett skruvas platt mot spantet.

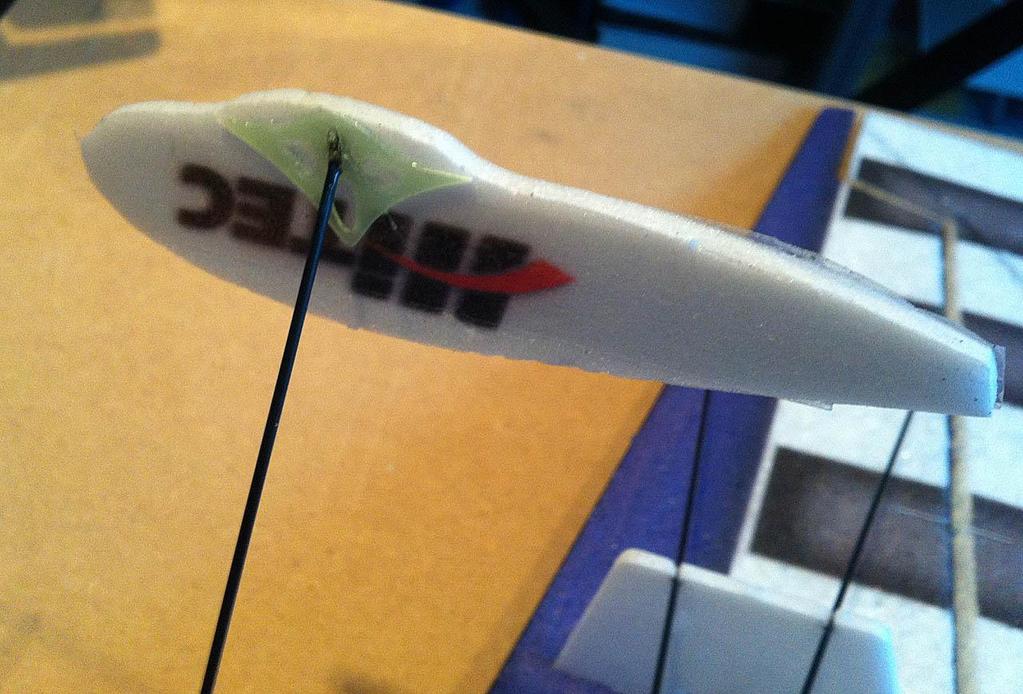

8 16. Limma roderhornet i spåret i sidorodret på höger sida om stötstång ska användas, skär ett snitt i sidrodret enligt bilden och limma dit roderhornet. För montage av servo se nästa punkt. Option, om man vill ha extra styvhet och styrka i bakkroppen kan man skära ett spår och limma in en bit 3,0x0.3x150mm kolfiberlist i bakkroppen i linje med sidoroderhornet. 17. Montera sidroderservot åt höger sett bakifrån. Limma fast sidrodrets roderhorn på höger sida i modellen.

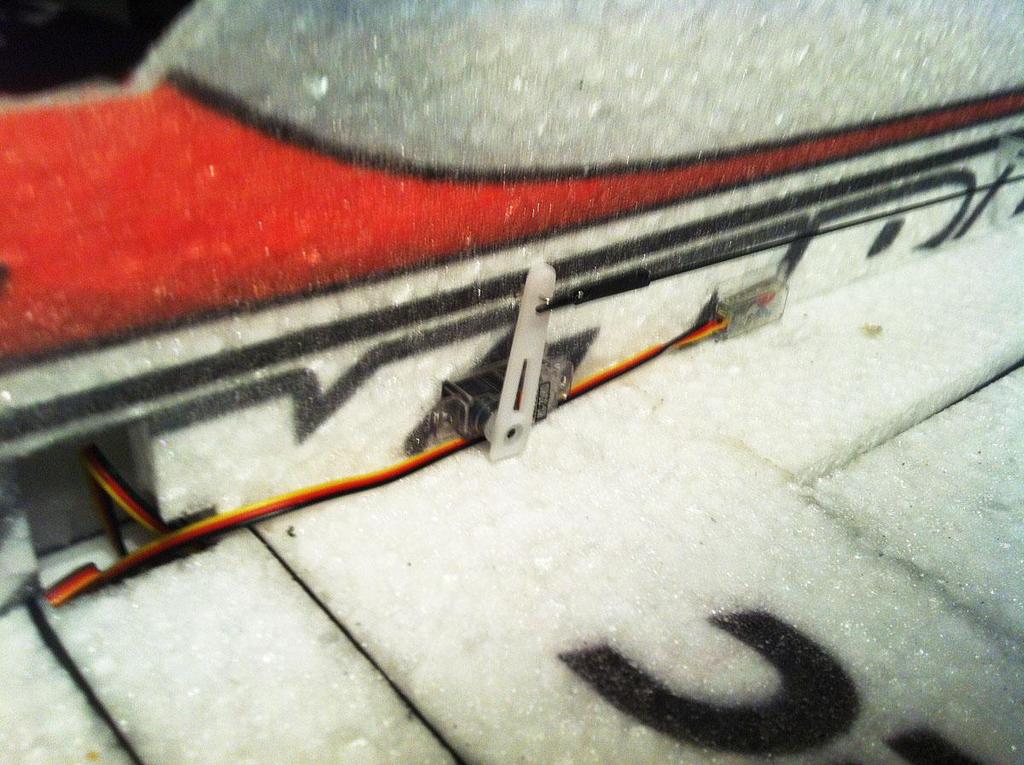

9 18. Montera höjdservot och stötstång 1mm kolfiber. Stötstången måste stagas på minst 2-3 ställen, använd glasfiberstagen som medföljer. 19. Montera skevroderservot eller servona, anpassa urtaget för skevroderservot om det behövs. Skevservot monteras uppåt i planet. Vi rekommenderar dock att ni använder 2st skevservon, monteras dessa platt på vingens undersida ca 10 cm ut på vingen.

10 Depronbitarna som visas på bilden ingår ej. 20. Limma skevroderhornen i skevrodren och montera stötstängerna med de medföljande Z- bockarna och krympslangen. Hålen i roderhornen kan behöva borras upp lite.när du värmer krympslangen så gör det med lösa stötstänger och Z-bockar. Om Z-bocken glappar i hålet så lägg lite UHUPOR lim runt hålet efter montage, (du får modellen mycket tystare också)

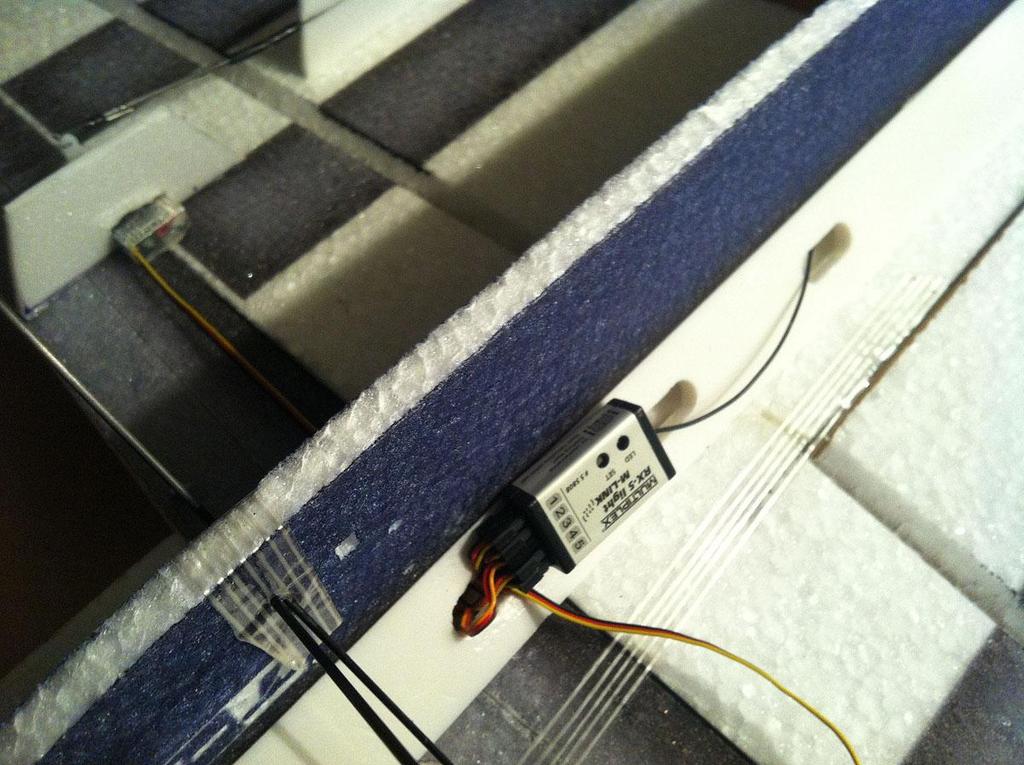

11 21. Montera mottagare långt fram under vingen och fartreglaget långt fram ena sidan kroppen. Batteriet ska sitta på andra sidan uppe på vingen någonstans långt fram. Roderutslag: Nybörjare och lugn flygning Höjdroder: Sidroder: Skevroder: 20mm upp och ner -30% Expo 40mm åt varje sida -30% Expo 30mm upp och ner -40% Expo 3D flygning Höjdroder: Sidroder: Skevroder: 50 grader -50% Expo 50 grader -25% Expo 45-60grader -30% Expo Tyngdpunkten bör ligga ca 85-95mm från vingens framkant för nybörjare. Tyngdpunkt för 3D flygning mm då blir modellen neutral både i rättvänt och inverterat läge.

12 LYCKA TILL med flygningen.:-) Autopartner
