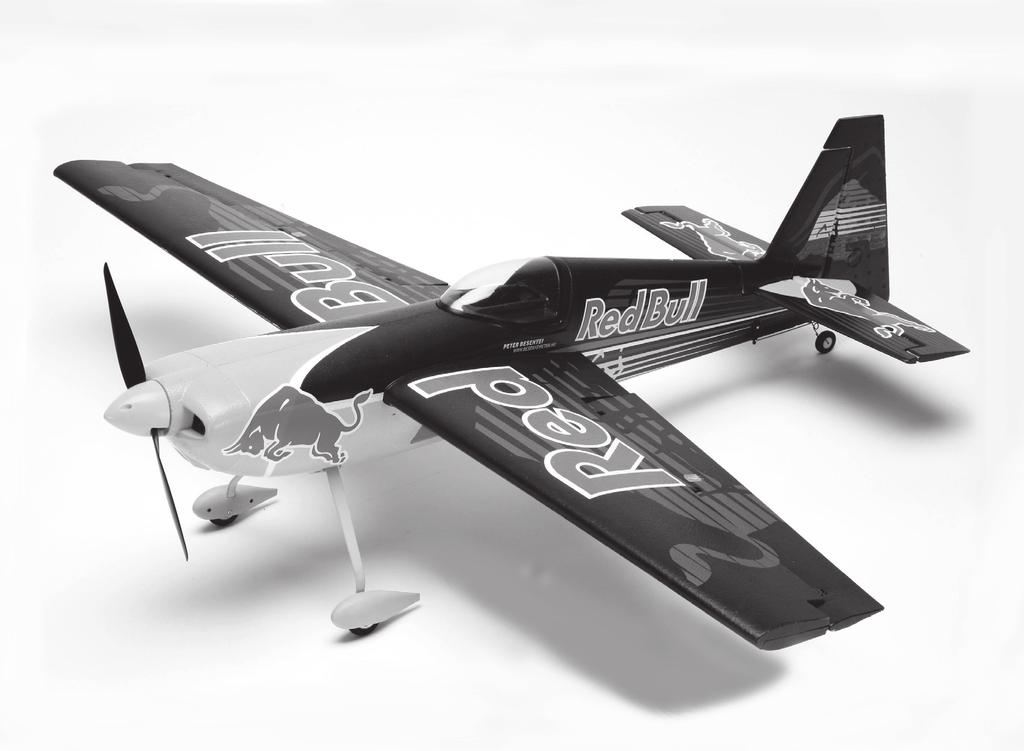

1 0.0355BEB RedBull EPP Edge 540 INSTRUKTIONSBOK Edge 540 RedBull EP 00 PiP Viktigt att du läser igenom hela instruktionsboken innan du börjar använda modellen! Tänk på säkerheten!

2 Inledning Gratulerar till ditt val av Edge 540 RedBull EP. Vi hoppas att den ger dig mycket nöje. Innan du börjar slutmonteringen ber vi dig läsa igenom hela instruktionsboken. Vi visar här utrustning som är speciellt utprovad till just Edge 540 RedBull EP, utrustning som i många fall är direkt av gö ran de för att du ska få en så pro blem fri flygtid som möjligt. Var också extra upp märk sam på de varningar vi tar upp läng re bak i instruktionsboken. Vi önskar dig mycket nöje och framgång med ditt nya flygplan! Få ut mer av din Kyosho modell. Läs instruktionsboken noga! Edge 540 RedBull EP 00 PiP

3 Innan du börjar Läs hela manualen innan du börjar, så att du kan förbereda alla moment. Kontrollera att alla delar finns med. Om det inte skulle stämma, kontakta då din återförsäljare. Utrustning du behöver Radiosystem Laddningsbart batteri 3 Denna modell kräver 4-kanals flygradio. LiPo.V mah Använd endast radio lämpad för flyg! Batteriet får maximalt ha dessa dimensioner 36 mm 0 mm 06 mm 4-kanals flygradio. 4 LiPo-laddare 8 stycken AA-batterier AA AA mm Mottagare 4 mm 3 mm 5 Kardborreband Servokabel Y-kabel Verktyg du behöver Hobbykniv Stjärnmejsel /Strl. M,S Håltagare Plattång Skruvmejsel /Strl. M,S Linjal Skiftnyckel Förklaring till symboler Var extra uppmärksam! Anskaffas separat Ta denna varning på allvar! Warning! Edge 540 RedBull EP 00 PiP 3

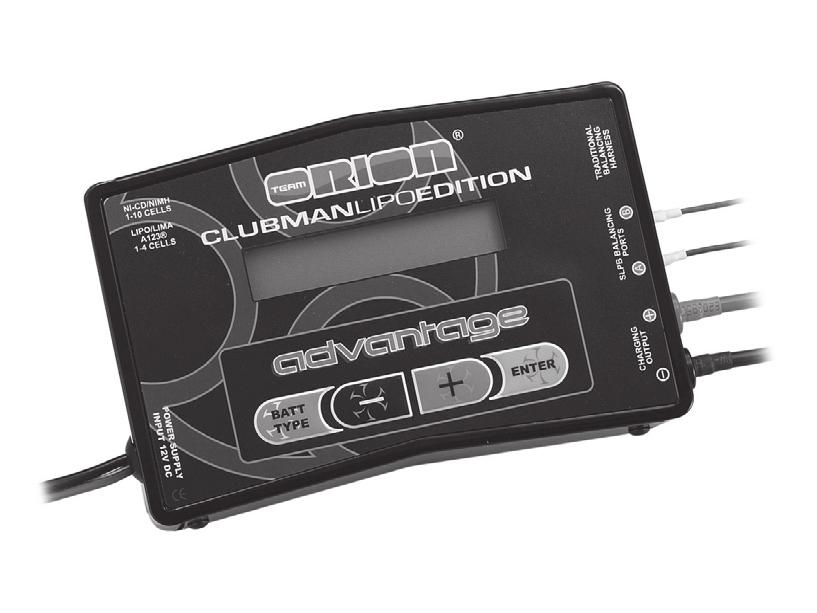

4 Radioförberedelser Batteriet ska vara laddat innan montering. För laddning, se laddarens manual. Radioutrustningen kopplas på följande sätt. 9 6 V batteri Balanserare Laddare Start Installera AA batterier i sändaren Drag ut antennen Slå på sändaren Koppla batteriet Centrera sändarens trimmrar Kontrollera servorörelserna Sändare 3 ON 8 OFF Batteri.V mAh Avsluta Koppla ur batteriet Slå av sändaren Fäll in antennen 5 Fartreglage Koppla ihop 4 Mottagare Koppla från 7 Servo Kopplingsschema för elektriska flygplan samt justering av servon Kopplingsöversikt för EP fl ygplan För mer information om sändaren, se manualen till sändaren. Batteri Mottagare Skevroderservo Skevroder Skevroderservo Skevroder Höjdroderservo Höjdroder Fartreglage Motor Sidoroderservo Sidoroder Se alltid till att servona står i en neutral position innan montering Servona ställer sig i en neutral position så fort de kopplas sammman (se illustrationen) och strömmen slås på. Strömbrytare Mottagare Batteri Fartreglage 4 Edge 540 RedBull EP 00 PiP

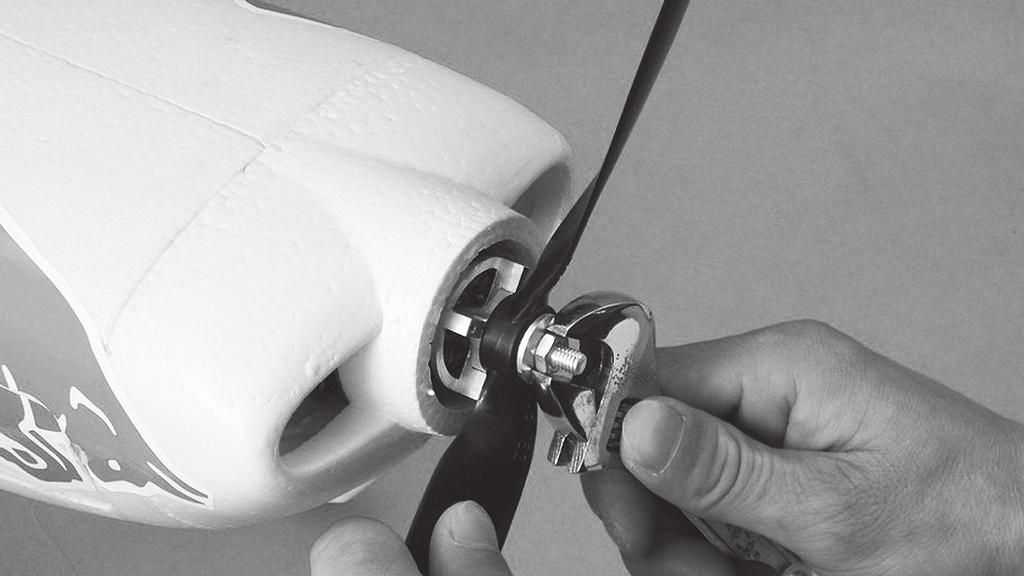

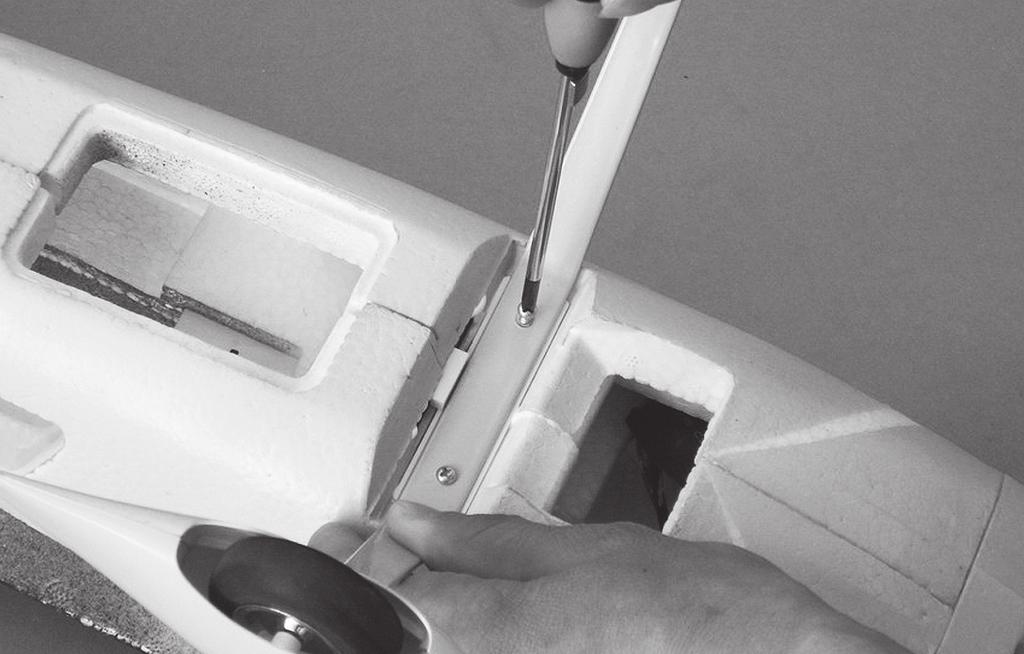

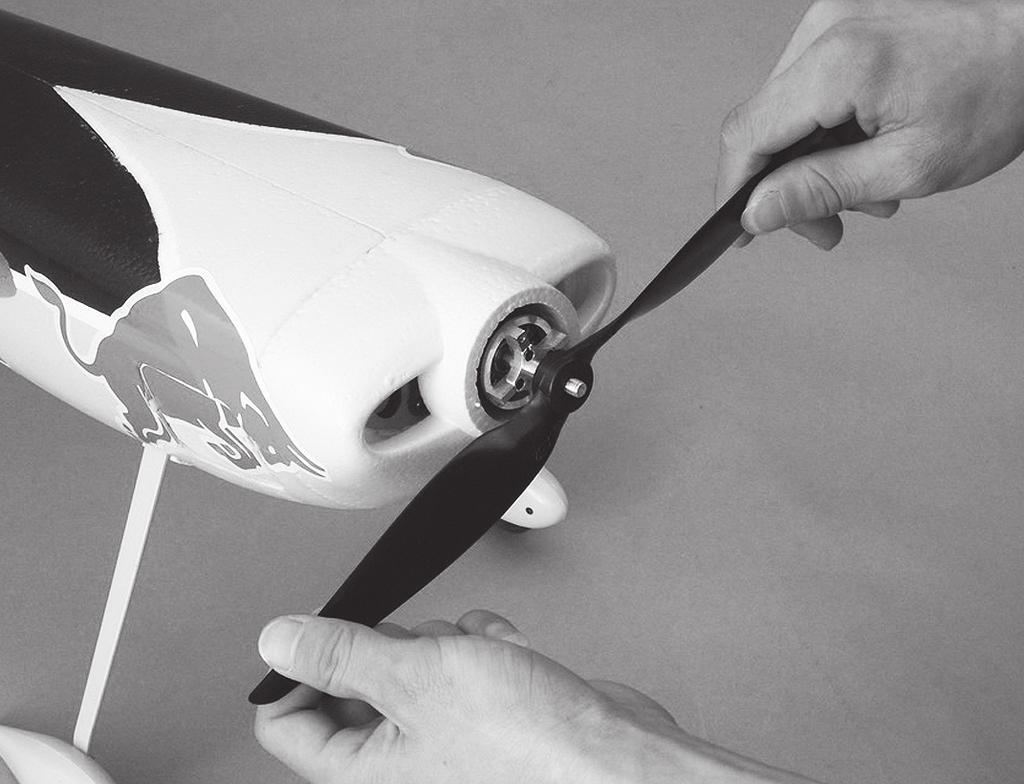

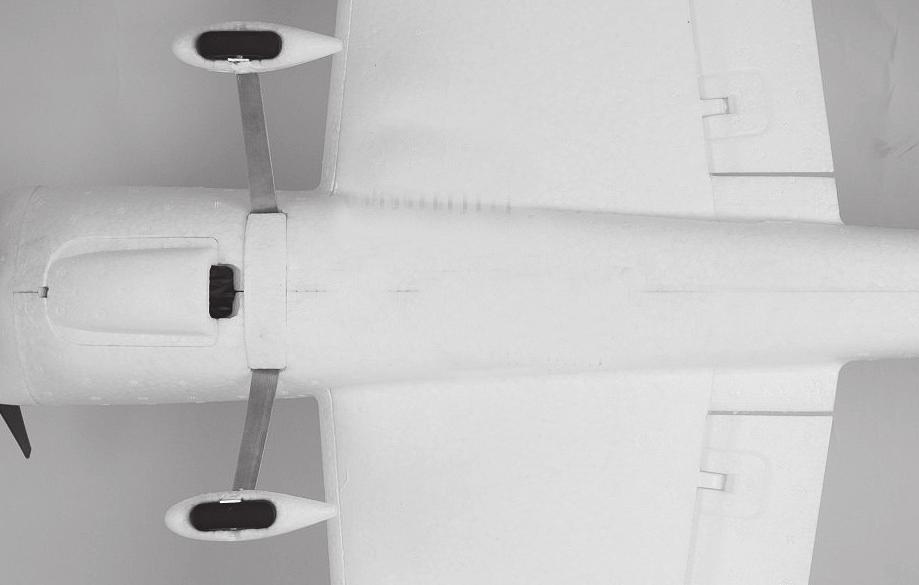

5 Landningställ 3 x 6mm Skruv 3 x 6 mm Montera landningsställen som bilderna visar. Landningställ Ta landningställets skydd och fäst det med dubbelhäftande tejp. 6mm Skydd Propeller Mutter Fäst propellern på axeln, se till att siffrorna "-6" kommer utåt/ framåt. Sätt sedan dit brickan och slutligen muttern. Warning! Se till att dra åt muttern ordentligt, lossnar den kan orsaka stor skada! 6mm Edge 540 RedBull EP 00 PiP 5

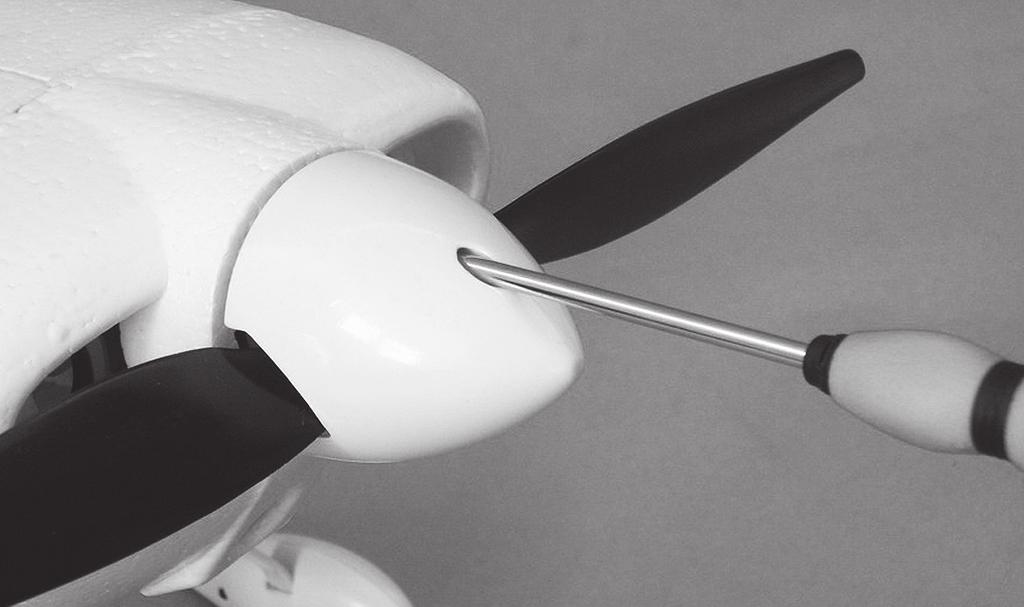

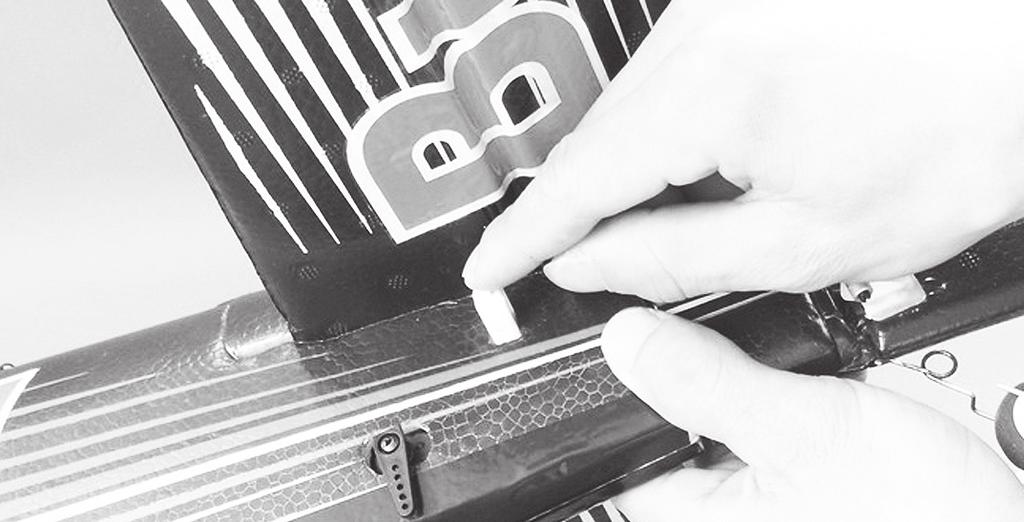

6 3 Spinnern.5 x 6mm Skruv Fäst skruvarna som bilden visar. Se till att skruvarna är väl åtdragna! Warning! 4 Fena Stjärtparti Ta fram stabilisatorn och fenan Stabilisator Håll fenan vertikalt som bilden visar. Foga sedan samman fenans bultar med hålen i stabilisatorn pressa samman till du hör ett "klick". Fenan 5 Stjärtparti Ta sedan stjärtpartiet som du nu har fogat samman för att fästa det på flygplanskroppen. Pressa sedan kontrollerat tills du hör ett "klick"-ljud. Stjärtpartiet är nu sammanfogat med flygplanskroppen. Kropp 6 Edge 540 RedBull EP 00 PiP

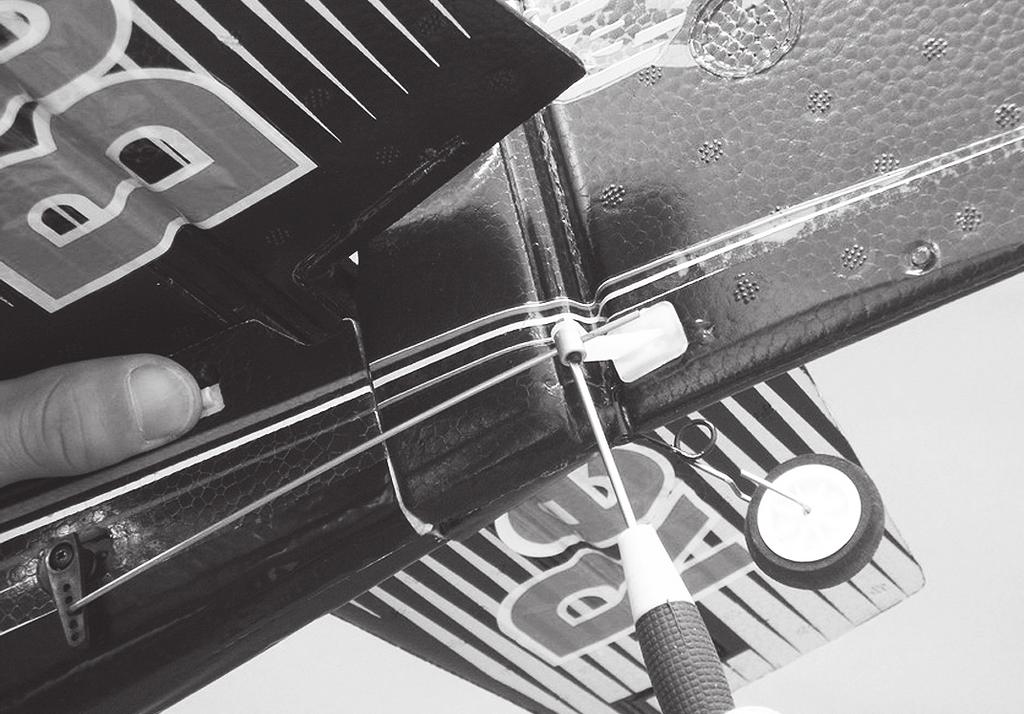

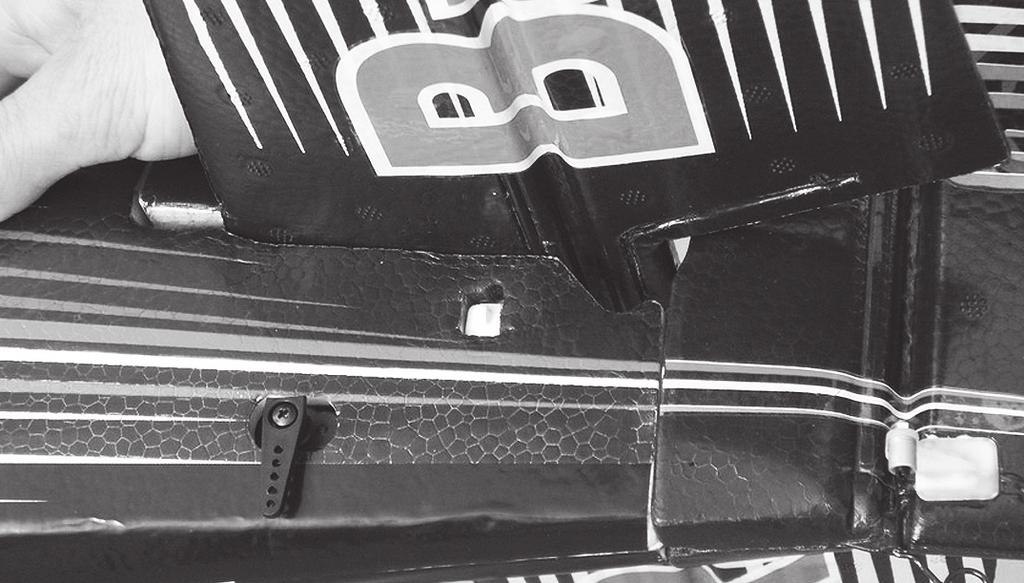

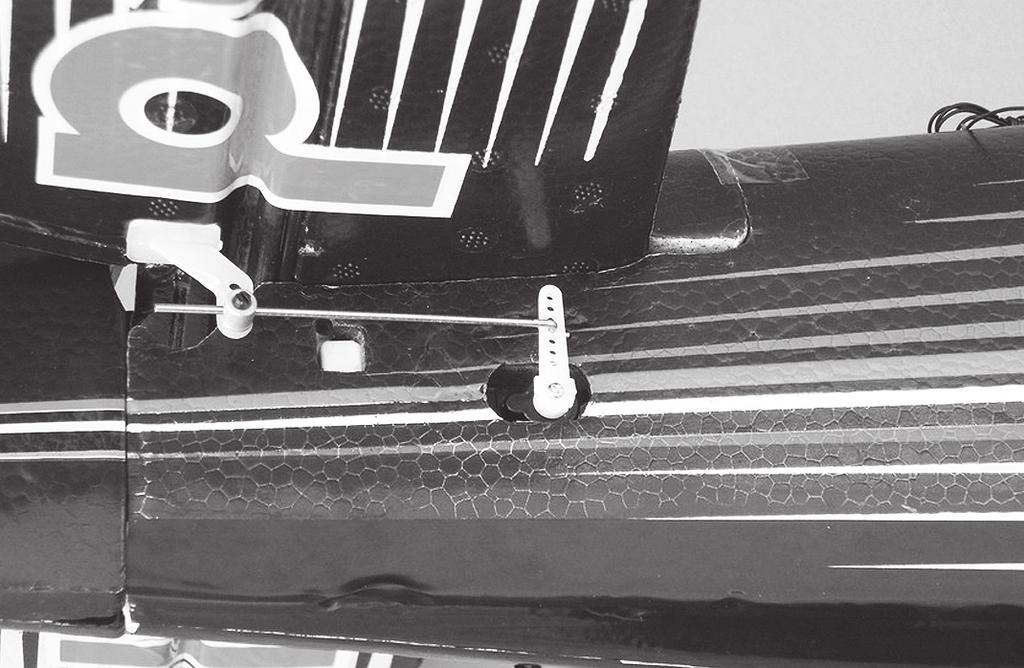

7 6 Stjärtparti Tryck låset på plats för att fixera stjärtpartiet Observera riktningen på låset. Lås 7 Stjärtparti.3 x 5mm TP Skruv.6 x 5mm TP Skruv Vänster sida, sidoroderservo. Använd.3x5mm skruv.3 x 5 mm och stort servook. Montering av roderlinkage höjdroder. Stötstängerna har en Z-bock i ena änden. Fäst stötstångens Z-bock i servooket. Använd fjärde hålet, räknat från skruven..6x5mmanvänd skruv.6 x 5 mm och litet servook. Höger sida, höjdroderservo. 8 Höjdroder Stabilisator Höjdroder Ställ höjdroderservot i neutralt läge. Var noga med att höjdrodret är i linje med stabilisatorn, tag en linjal till hjälp som bilden visar. Edge 540 RedBull EP 00 PiP 7

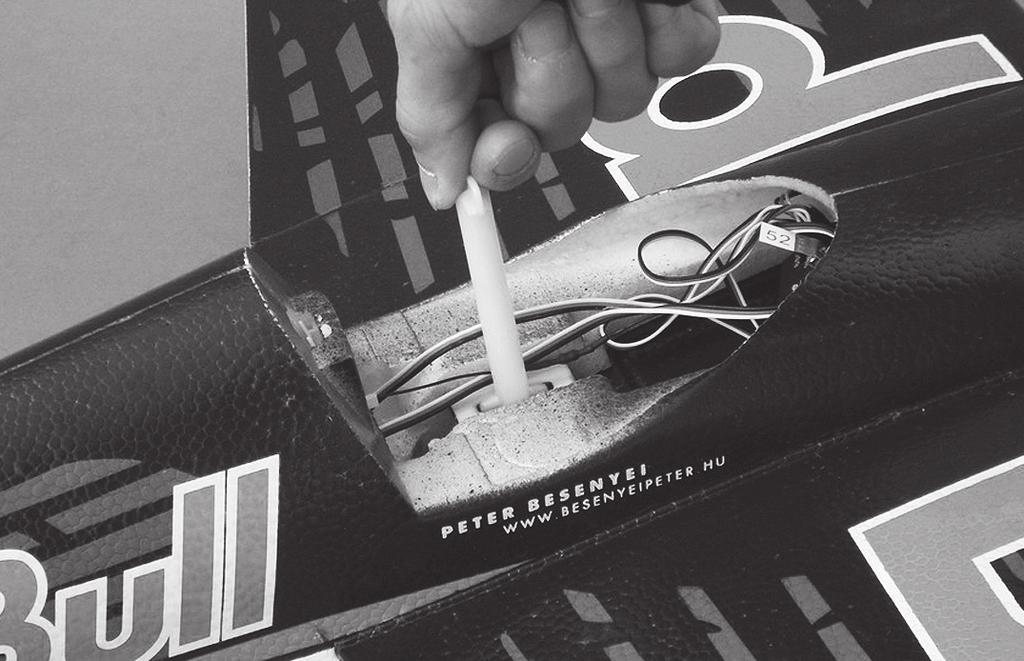

8 9 Linkage Tryck in den andra änden av linkaget i roderhornet. Säkra sedan med stoppskruven, som bilden visar. Höjdroderlinkage Sidoroderlinkage Fäst sedan sidorodrets linkage på samma sätt som höjdroderlinkaget. Warning! 0 Vinge Ta vingen och skjut in det i flygplanskroppen. Kontrollera att servokablarna hamnar på ovansidan. Sätt servokablarna i spåret så vingen glider in i flygkroppen lätt. A Observera bultarnas längd. Kort = ovansida Lång = undersida 8 Edge 540 RedBull EP 00 PiP B

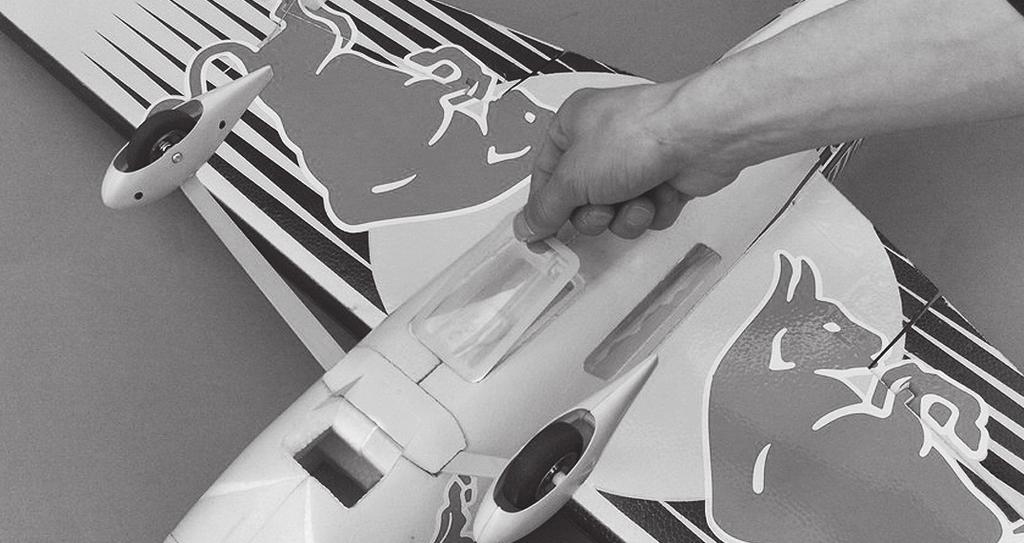

9 Vinge Sätt en vingbult från ovansidan genom vingen. Sätt in helt och vrid den 90 medurs för att låsa vingen. Sätt den andra vingbulten från undersidan. Sätt in helt och vrid den 90 medurs för att låsa vingen. A B A B B Ta bort dessa plastdelar! Mottagare Anslut servokontakterna till mottagaren. (Se bruksanvisningen som följer med mottagaren) 3 Canopy Placera canopyn som bilden visar, tryck försiktigt på plats tills den låses. Edge 540 RedBull EP 00 PiP 9

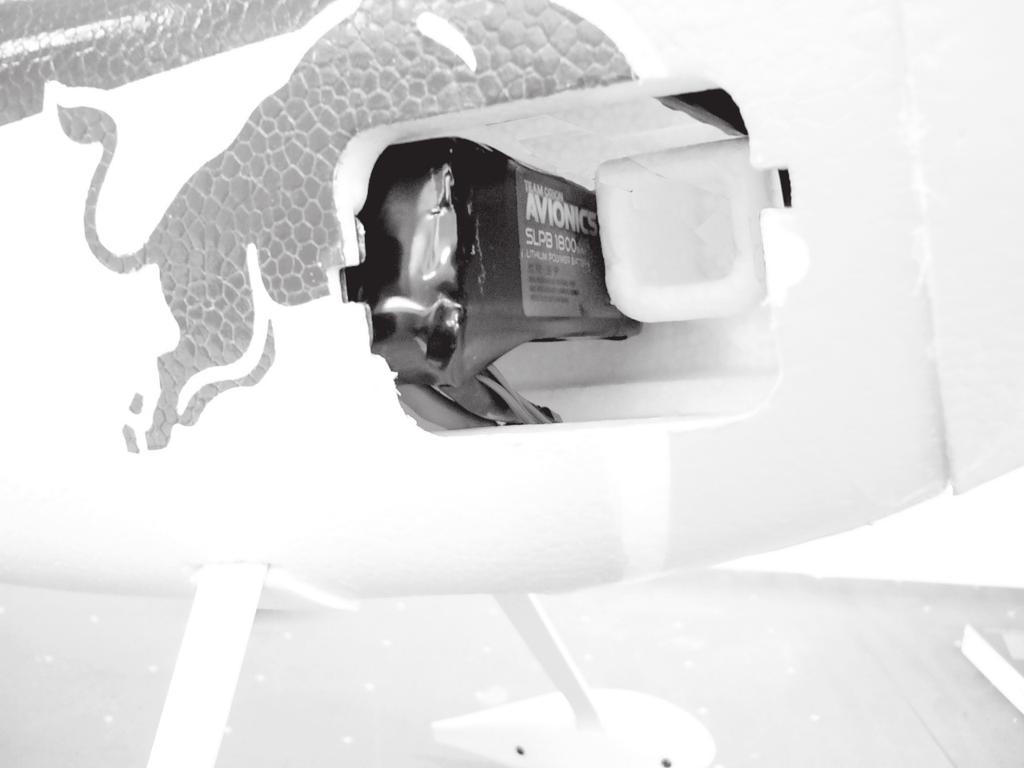

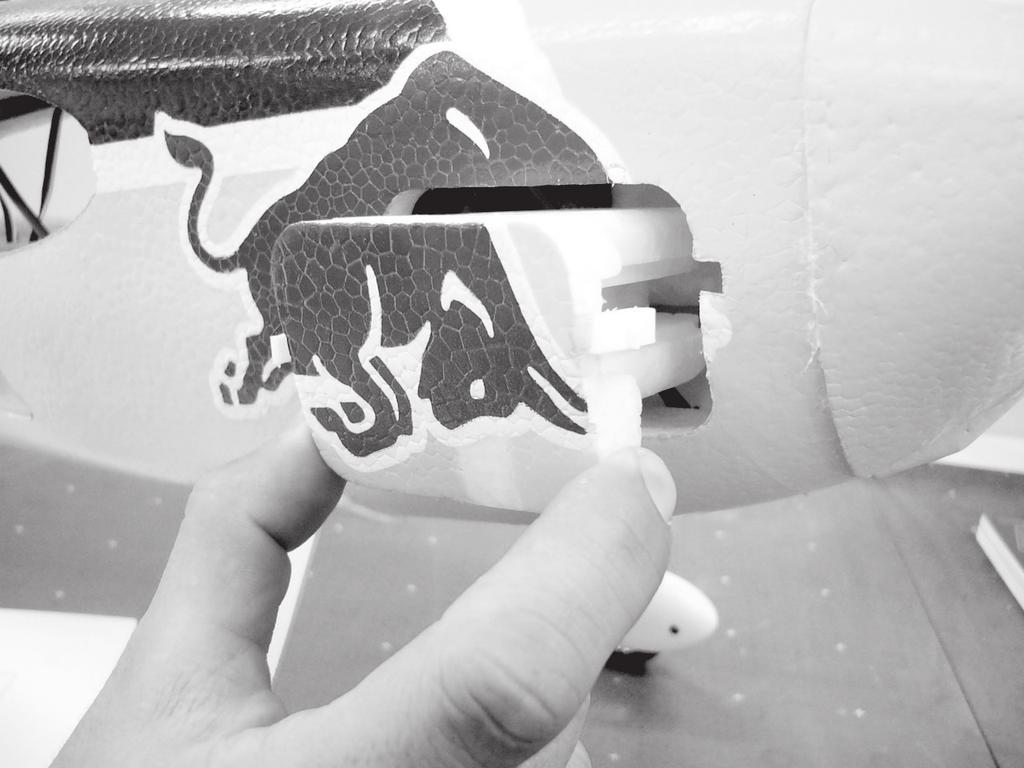

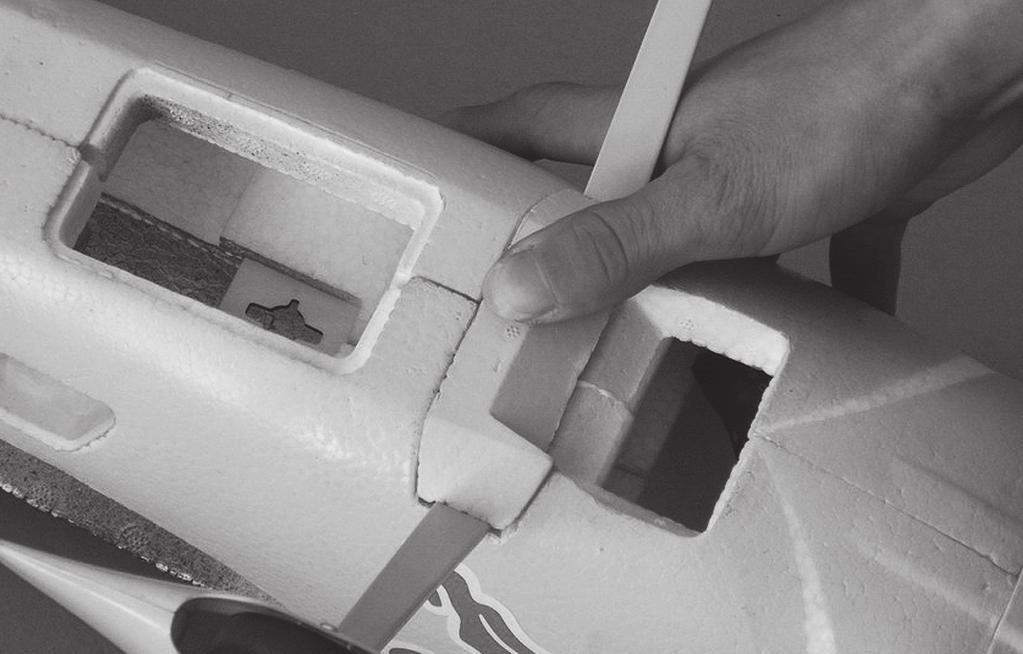

10 4 Kropp Fäst fönstret med dubbelhäftande tejp på flygkroppen som bilden visar. 5 Drivack Avlägsna batteriluckan och fixera sedan drivacken med kardborreband, var noga med att tungdpunkten blir rätt. 7 Batterilucka Se vidare Moment 7. 7 Drivack Bilden till höger visar drivacken placerad intill skumplastblocket Warning! Se noga till att du själv eller någon annan inte är i kontakt med propellern. En snurrande propeller kan ge svåra skador. Sätt sedan tillbaka batteriluckan, tryck försiktigt tills du hör ett "klick". Kontrollera alla servorörelser. reversera vid behov gaskanalen. Futaba JR SANWA 0 Edge 540 RedBull EP 00 PiP Skumplast

11 6 Justeringar Justera roder enligt illustrationen nedan Skevroder Höjdroder Sidoroder Vinkel Mittläge Vinkel Vinkel Mittläge 3mm 3mm 5mm 5mm 60mm 60mm 7 Tyngdpunkt (CG) För att uppnå korrekt position på tyngdpunkten kan batteriet och mottagaren fl yttas. 60mm Om du inte får rätt tyngdpunkt kan du behöva lägga till vikt. 60mm CG Warning! Flyg inte innan du vet att tyngdpunkten är rätt. Om tyngdpunkten är felaktig, kan du förlora kontrollen över ditt fl ygplan och på så sätt orsaka olyckor! Edge 540 RedBull EP 00 PiP

12 Checklista Innan inför flygning varje flygning Kontrollera att alla delar på planet är hela och felfria. Kontrollera att propellern och alla skruvar sitter fast ordentligt. 3 Kontrollera att vingen sitter fast ordentligt! 4 Kontrollera att ingen annan fl yger på samma frekvens som du Slå först på radion. Sätt sedan i batteriet i 6 fl ygplanet. Kontrollera att planet svarar korrekt på sändarens kommandon. 7 Utför räckviddskontroll. Med indragen antenn, gå iväg cirka 30 meter från modellen och kontrollera att planet fortfarande svarar på sändarens kommandon. Efter flygning Kontroll och justeringar Ta ur batterier ur både fl ygplan och sändare när du inte fl yger din modell. Kontrollera att inga skruvar har vibrerat loss och ersätt alla slitna eller trasiga delar om sådana fi nns. Om defekta delar inte byts ut fi nns risk för personskada då planet kanske inte fl yger som det ska! 3 Rengör din modell och smörj upp alla rörliga delar så att de löper lätt. Rengöring Skulle ditt plan bli smutsigt rekommenderar vi att du gör rent det med en fuktig trasa med lite tvållösning eller liknande. Använd aldrig starka lösningsmedel! Edge 540 RedBull EP 00 PiP

13 Tips för flygning Grundläggande flygtips Den ideala platsen för fl ygning är ett öppet fält med gott om utrymme i alla fyra riktningar. Om du fl yger på ett modellfl ygfält, fråga först om lov att få fl yga där om du inte är medlem. Välj plats med omsorg! Flyg inte nära hus eller andra byggnader, vid lekplatser, nära kraftledningar eller nära järnvägen. Svag vind Stark vind Edge 540 RedBull EP 00 PiP 3
