Elektriska skjutstativtruckar Kapacitet kg R 14, R 16, R 20/HD/N

Transkript

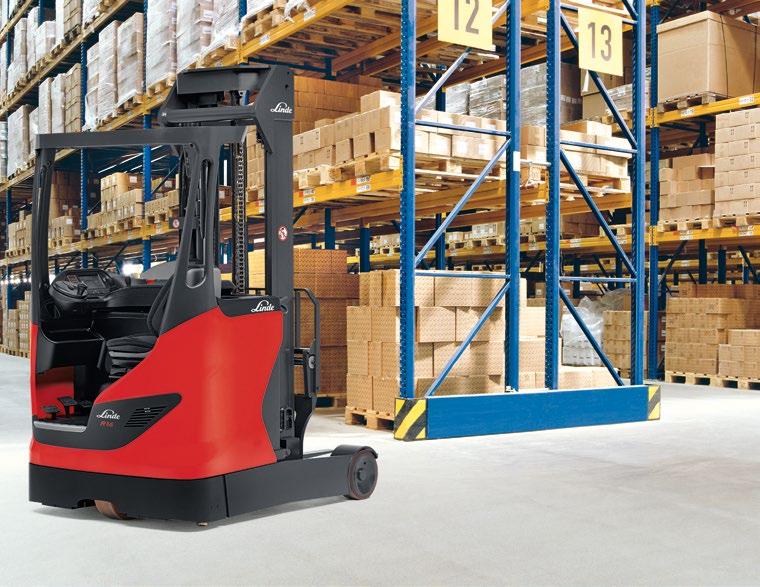

1 Elektriska skjutstativtruckar Kapacitet kg R 14, R 16, R 20/HD/N 1120-serien Säkerhet Med fyra oberoende bromssystem, felsäkra dubbla kretsar och ett imponerande antal skyddsfunktioner för föraren säkerställs en säker och effektiv arbetsmiljö. Prestanda Kraftfulla driv- och lyftmotorer för växelström i kombination med den berömda intelligenta styrenheten från Linde levererar smidig, energieffektiv prestanda för optimal produktivitet. Fasta triplexstativ med fri sikt med integrerad sidoföring som standard möjliggör smidig, högeffektiv lagring och stapling. Komfort Först i världen med att montera förarhytten fjädrande mot underredet för att skapa förarkomfort utan dess like. En helt justerbar stol med luftfjädring som är ergonomiskt utformad, kontrollpanel med fingertoppsstyrd joystick för hydraulik och en kompakt ratt. Lindes unika reologiska elstyrsystem ger enkel drift och säker manövrering och färd. I den här enastående, stressfria arbetsmiljön är föraren motiverad och helt fokuserad på uppgiften. Tillförlitlighet Hållbarhet och tillförlitlighet är viktiga element i att säkerställa kostnadseffektiva lösningar för distributionskedjan. Skjutstativtruckarna från Linde bygger på över 50 års erfarenhet från arbete inom tung industri och handel. Alla viktiga komponenter är konstruerade och tillverkade internt för att uppnå dessa mål. Stor restkapacitet är också en fördel från denna policy. Produktivitet Den enastående Linde Performance-serien med skjutstativtruckar är konstruerad för att ge konsekvent hög produktivitet genom att skapa ett perfekt intuitivt gränssnitt mellan förare och truck. Detta gränssnitt kombineras med unik Lindedesign och -prestanda för att ge den lägsta kostnaden per hanterad pall.

2 Standardutrustning/tillvalsutrustning Standardutrustning Allmänt: Totalbredd (utskjutningsben) mm/1 140 mm (N-modell) Linde Load Control för lyft/sänk, skjutstativ, lutning och sidoföring Lindes dubbla gaspedaler Alla värden visas på digitala instrument Kapslad och underhållsfri 6,5 kw drivmotor och 14 kw lyftmotor för växelström Lindes reologiska 180 -elstyrning Linde Digital Control System (LDC) för smidig och exakt elektronisk styrning av alla drivfunktioner och hydrauliska funktioner Drivhjul och lasthjul av polyuretan Nya standardfunktioner: Variabla lägen för energibesparing/prestandaparametrar (ekonomi, effektivitet, prestanda) för olika användningsområden Fjäderupphängd förarhytt Helt justerbar stol med luftfjädring med automatisk anpassning till förarens vikt Fullständigt justerbar kontrollpanel Väl tilltagna förvaringsutrymmen Visning av lyfthöjd ovanför frilyften Kontrollås med kontaktdon eller åtkomst via PIN-kod Stativ: Vridningsfritt, fast triplexstativ med fri sikt med lyfthöjder mellan mm och mm (R 14/16 HD) Lutande gaffelvagn och inbyggd sidoföring Gaffellängd mm Säkerhet: Övervakningssystem stoppar trucken vid fel på drivningen, styrningen eller lyftfunktionen Stolaktiverad drivspärr Linde Curve Assist Fyra oberoende bromssystem (regenerativ bromsning och motströmsbromsning, jämviktsbromsning med automatisk parkeringsbroms och system för fyrhjulsbromsning) Automatisk hastighetssänkning vid slutet av skjutstativets rörelse och vid maxlyft Automatisk kryphastighet över mm lyft Nödstopp Batterilås med kryphastighetsspärr Skydd mot elektrisk och hydraulisk överbelastning Skyddsskärm av polykarbonat mellan panel och stativ Elektriskt signalhorn Tillvalsutrustning Fasta triplexstativ med fri sikt med lyfthöjder från mm upp till mm Centrerad sidoföring Horisontell gaffelnivå Stötdämpande gafflar Alternativa gaffellängder Gaffelförlängningar Laststöd mot stativ Enkelaxlade joysticks för varje hydraulisk funktion Enkel gaspedal, som i bilar, med förregling för vänsterfoten 360 -styrning (endast enkel gaspedal) Backstyrning Förvald lyfthöjd * PVC-täckt säte Sätesuppvärmning Skydd för kylhus till -30 C * Förarhytt för kylhus (finns ej med smalt chassi) * Skyddande förarhytt (finns ej med smalt chassi) * High Vision-armerat glastak Dörr som skyddar mot drag * Skyddsram Stålnätsprofil eller polykarbonatinlägg som förarskydd ovanför huvudet Profilerat förarskydd ovanför huvudet för djupstapling * Hjul för sidomanövrering Lasthjulsskydd Avancerad TFT-färgdisplay * Övervakningssystem med kamera på stativet Vision-system, kombinerade kameror på förarskyddet ovanför huvudet och stativkamera, delad skärmbild * Ventilation under skyddet ovanför huvudet för förarens komfort Konsol för radiodataterminal Tillvalsfält Invändig belysning Extra strömuttag 12 V LED-arbetslampor Roterande/blinkande lampa Blue Spot varningsljus LFM (Linde Fleet Management) Ljudsignal för drivning Extra hydraulisk krets för tillsatser* Rullbatteri Hållare för rullbatteri Alternativa färgscheman Andra alternativ vid förfrågan * Tillgänglighet diskuteras

3 Tekniska uppgifter enligt VDI 2198 Övrigt Drivning Prestanda Mått Hjul/däck Vikt Kännetecken 1.1 Tillverkare LINDE LINDE LINDE 1.2 Modellbeteckning R14 R14HD R14N 1.2a Serie Kraftenhet Batteri Batteri Batteri 1.4 Drift Säte Säte Säte 1.5 Lastkapacitet Q (t) 1,4 1,4 1,4 1.6 Belastningscentrum c (mm) 600/ / / Axelcentrum till gaffeln x (mm) Hjulbas y (mm) Tjänstevikt (kg) Axeltryck utan last, bak/fram (kg) 1 940/ / / Axeltryck, utsträckt gaffel, med last, fram/ bak (kg) 665/ / / Axeltryck, tillbakadragen gaffel, med last, fram/bak (kg) 1 736/ / / Gummidäck, SE, pneumatiska, polyuretan Polyuretan Polyuretan Polyuretan 3.2 Däckstorlek, fram Ø 360 x 130 Ø 360 x 130 Ø 360 x Däckstorlek, bak Ø 285 x 100 Ø 285 x 100 Ø 285 x Hjul, antal fram/bak (x = drivna) 1x/2 1x/2 1x/2 3.6 Spårbredd, fram b10 (mm) Spårbredd, bak b11 (mm) Stativ/gaffel vagnslutning, framåt/bakåt a/b ( ) 2,0/4,0 2,0/4,0 2,0/4,0 4.2 Stativhöjd, sänkt h1 (mm) Frilyft h2 (mm) Lyft h3 (mm) Stativhöjd, utsträckt h4 (mm) Höjd på förarskydd ovanför huvudet (hytt) h6 (mm) Höjd på sätet/plattform att stå på h7 (mm) Totallängd l1 (mm) Längd till gaffeln l2 (mm) Totalbredd b1/b2 (mm) Gaffelmått s/e/l (mm) 40 x 80 x x 100 x x 80 x Gaffelvagn till ISO 2328, klass/typ A, B 2A 2A 2A 4.24 Bredd på gaffelvagn b3 (mm) Gaffelspridning, min/max b5 (mm) 296/ / / Bredd mellan utskjutningsbenen b4 (mm) Skjutstativomfång l4 (mm) Markfrigång, under stativ m1 (mm) Markfrigång, hjulbasens centrum m2 (mm) Mittgångens bredd med pall x över gafflarna Ast (mm) ) ) ) 4.34 Mittgångens bredd med pall 800 x längs med gafflarna Ast (mm) ) ) ) 4.35 Svängradie Wa (mm) Chassits längd l7 (mm) Körhastighet, med/utan last (km/h) 14/14 2) 3) 14/14 2) 3) 2) 3) 14/ Lyfthastighet, med/utan last (m/s) 0,55/0,7 0,45/0,65 0,55/0,7 5.3 Sänkhastighet, med/utan last (m/s) 0,55/0,55 0,55/0,4 0,55/0, Skjutstativhastighet, med/utan last (m/s) 0,2 0,2 0,2 5.8 Maximal stigningsförmåga, med/utan last (%) 10,0/10,0 10,0/10,0 10,0/10,0 5.9 Accelerationshastighet, med/utan last (s) 3,8/3,6 3,8/3,6 3,8/3, Färdbroms hydr./mek. hydr./mek. hydr./mek. 6.1 Drivmotor, 60 min märkeffekt (kw) 6,5 6,5 6,5 6.2 Lyftmotorns märkeffekt vid S3 15 % (kw) Batteri enligt DIN 43531/35/36 A,B,C,no /C /C /B 6.4 Batterispänning/nominell kapacitet (5 tim) (V/Ah) 48/420 4) 48/560 4) 48/420 4) 6.5 Batterivikt (±5 %) (kg) Energiförbrukning enligt VDI-cykel (kwh/h) vid förfrågan vid förfrågan vid förfrågan 8.2 Drifttryck för tillsatser (bar) Oljeflöde för tillsatser (l/min) Ljudnivå vid förares öra (db(a)) ) Inklusive en frigång på 200 mm (min.) för mittgången. 2) framåt, bakåt 3) Beroende på prestandainställning 4) Alternativa batterier kan ändra l1, Ast och tjänstevikt.

4 LINDE LINDE LINDE LINDE LINDE LINDE R16 R16HD R16N R20 R20HD R20N Batteri Batteri Batteri Batteri Batteri Batteri Säte Säte Säte Säte Säte Säte 1,6 1,6 1,6 2,0 2,0 2,0 600/ / / / / / / / / / / / / / / / / / / / / / / /4 402 Polyuretan Polyuretan Polyuretan Polyuretan Polyuretan Polyuretan Ø 360 x 130 Ø 360 x 130 Ø 360 x 130 Ø 360 x 130 Ø 360 x 130 Ø 360 x 130 Ø 285 x 100 Ø 285 x 100 Ø 285 x 100 Ø 350 x 100 Ø 350 x 100 Ø 350 x 100 1x/2 1x/2 1x/2 1x/2 1x/2 1x/ ,0/4,0 2,0/4,0 2,0/4,0 2,0/4,0 2,0/4,0 2,0/4, x 100 x x 100 x x 100 x x 100 x x 100 x x 100 x A 2A 2A 2A 2A 2A / / / / / / ) ) ) ) ) ) ) ) ) ) ) ) /14 2) 3) 14/14 2) 3) 14/14 2) 3) 14/14 2) 3) 14/14 2) 3) 2) 3) 14/14 0,45/0,7 0,45/0,65 0,45/0,7 0,45/0,65 0,45/0,65 0,44/0,52 0,55/0,55 0,55/0,4 0,55/0,55 0,55/0,4 0,55/0,4 0,55/0,52 0,2 0,2 0,2 0,2 0,2 0,2 10,0/10,0 10,0/10,0 10,0/10,0 10,0/10,0 10,0/10,0 10,0/10,0 3,8/3,6 3,8/3,6 3,8/3,6 3,8/3,6 3,8/3,6 3,8/3,6 hydr./mek. hydr./mek. hydr./mek. hydr./mek. hydr./mek. hydr./mek. 6,5 6,5 6,5 6,5 6,5 6, /C /C /B /C /C /B 48/420 4) 48/560 4) 48/420 4) 48/700 4) 48/840 4) 48/700 4) vid förfrågan vid förfrågan vid förfrågan vid förfrågan vid förfrågan vid förfrågan

5 Fasta triplexstativ med fri sikt med lutande vagn (2 framåt, 4 bakåt) och integrerad sidoföring (80 mm på varje sida) R 14 och R 14 N Lyft h Frilyft h Stativhöjd, sänkt h Stativhöjd, utsträckt h R 16 och R 16 N Lyft h Frilyft h Stativhöjd, sänkt h Stativhöjd, utsträckt h Följande liftar finns tillgängliga inom de parametrar som indikeras för de visade modellerna: R 14 HD: mm, R 16 HD: mm, R 20: mm, R 20 N: mm Lyft h Frilyft h Stativhöjd, sänkt h Stativhöjd, utsträckt h R 14 HD: mm, R 16 HD: mm, R 20: mm, R 20 N: mm Lyft h Frilyft h Stativhöjd, sänkt h Stativhöjd, utsträckt h Alternativa lyfthöjder finns att få vid förfrågan. Lyfthöjd = h3 + s

6 Funktioner Enastående arbetsmiljö 3 Utomordentlig komfort och funktionalitet i den unika, fjädrande hytten med en bekväm stol med luftfjädring, helt anpassningsbar till föraren 3 Inbyggd justerbar kontrollpanel med alla reglage 3 Linde Load Control: exakt, enkel fingertoppsstyrning av alla stativrörelser 3 High Vision-armerat glas i övre rutan på förarskyddet ovanför huvudet finns som tillval Lindes dubbla gaspedaler 3 Smidigt och enkelt val av framåt/bakåt ger utmärkt styrning av drivningen med minimala krav på föraren 3 Vänsterfoten skyddas säkert innanför chassits ramar 3 Föraren kan hålla hög nivå på effektivitet och produktivitet Manövrerbarhet 3 En kort hjulbas med kompakta chassi mått och smidig, elektrisk och reologisk styrning möjliggör enkel och effektiv manövrering samt rätlinjig rörelse 3 Justerbart styrmotstånd för att passa alla förare 3 Utmärkt sikt runt om godset och i omgivningen Stabilitet 3 Chassin som konstruerats och byggts för maximal hållfasthet och hållbarhet 3 Kraftig konstruktion och kraftiga komponenter förbättrar den låga tyngdpunkten för optimal stabilitet och stor restkapacitet 3 Linde Curve Assist för säkra hörnpasseringar Lindes stativ med fri sikt 3 Vridningsfritt, fast triplexstativ med fri sikt 3 Konfiguration med två cylindrar för optimal sikt 3 Hydrauliska slangar dras genom stativet för förbättrad sikt Kan ändras till följd av utveckling. Illustrationer och teknisk information kan innehålla tillval och behöver inte överensstämma med de faktiska konstruktionerna. Alla mått omfattas av normala toleranser. Precision 3 Säker och smidig manövrering med Lindes unika dubbla gaspedaler 3 Exakt godshantering med Linde Load Control 3 Mycket responsiv och progressiv reologisk elstyrning 3 Digitala instrument för omedelbar avläsning av truckstatus 3 Fullständigt justerbar kontrolpanel för föraren Batterier 3 Kapacitet att passa alla användningsområden: 360 till 930 Ah 3 Snabba och enkla batteribyten, antingen med utlyftning eller rullbatterier Service 3 Förslutna, underhållsfria driv-, lyftoch styrmotorer för växelström 3 Konfigurerbart Linde Digital Controlsystem (LDC) omfattar diagnosteknik 3 Enkel åtkomst vid service 3 Upp till driftstimmar mellan service Linde Material Handling AB Linde Material Handling AB, Box 1305, ÖREBRO Telefon , Fax , info@linde-mh.se Lagom Design & Produktion AB
