1 D6T Bandschaktare Motor Motormodell Emissioner Motoreffekt (maximal) SAE J1995 ISO ISO (DIN) Cat C9.3 ACERT U.S. EPA Tier 4 Final/EU:s steg IV/ Japan 2014 (Tier 4 Final) 192 kw 190 kw 258 hk Motor (forts.) Nettoeffekt (nominell) ISO 9249/SAE J1349 ISO 9249/SAE J1349 (DIN) Nettoeffekt (maximal) ISO 9249/SAE J1349 ISO 9249/SAE J1349 (DIN) 154 kw 210 hk 180 kw 244 hk

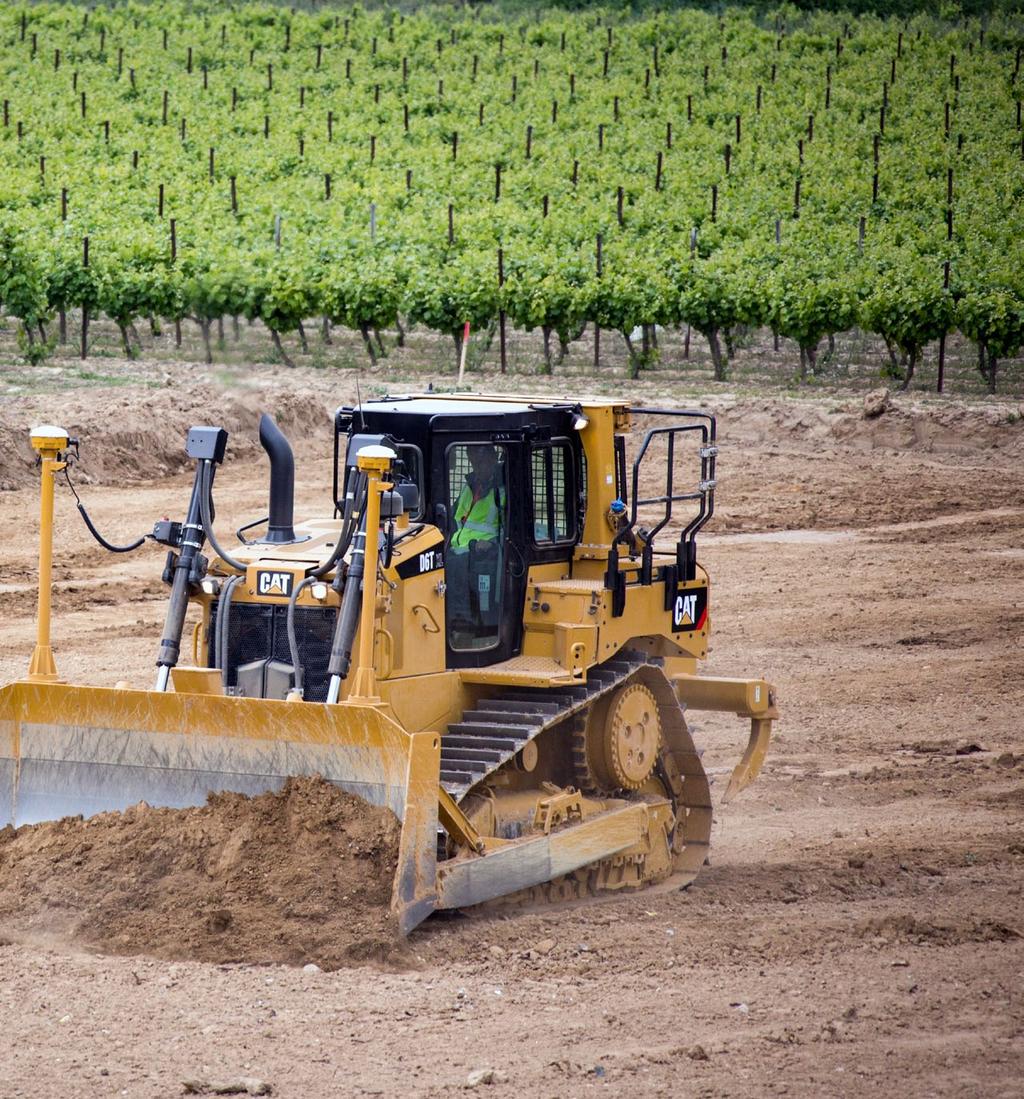

2 Funktioner hos D6T Mångsidighet Cat-schaktaren D6T går i spetsen för mångsidighet. Välj mellan XW-, XL- och LGPkonfigurationer och utrusta sedan maskinen för den typ av arbete du utför med en rad olika alternativ för blad, underreden, band och bakre redskap. Lätt att manövrera Den senaste D6T-modellen har extra bekvämligheter för din komfort såsom en tystare hytt, en enkel stängning av hyttdörrarna och ett uppvärmt/ ventilerat säte. Funktioner som förbättrad automatväxling, Stabilt blad-kontroll och valbara elektrohydrauliska kartor bidrar till att förbättra din övergripande effektivitet och produktivitet. Integrerade tekniska lösningar Cat Connect utnyttjar teknik och tjänster, t.ex. Cat AccuGrade och Product Link /VisionLink, på ett smart sätt för att du ska kunna övervaka, hantera och förbättra verksamheten på arbetsplatsen. Effektiv Bättre bränsleekonomi än Tier 4 Interim/Steg IIIB/ Japan 2011 (Tier 4 Interim) och effektiv DEFanvändning ger utmärkt total bränsleeffektivitet. Innehåll Kraft och prestanda...4 Förarmiljö...6 Emissionsteknik...7 Integrerade tekniska lösningar...8 Utrustad för jobbet...10 Specialkonfigurationer...11 Säkerhet...12 Hållbarhet...12 Servicevänlighet och kundsupport...13 Specifikationer...14 Standardutrustning...20 Tillvalsutrustning...21 Kommentarer

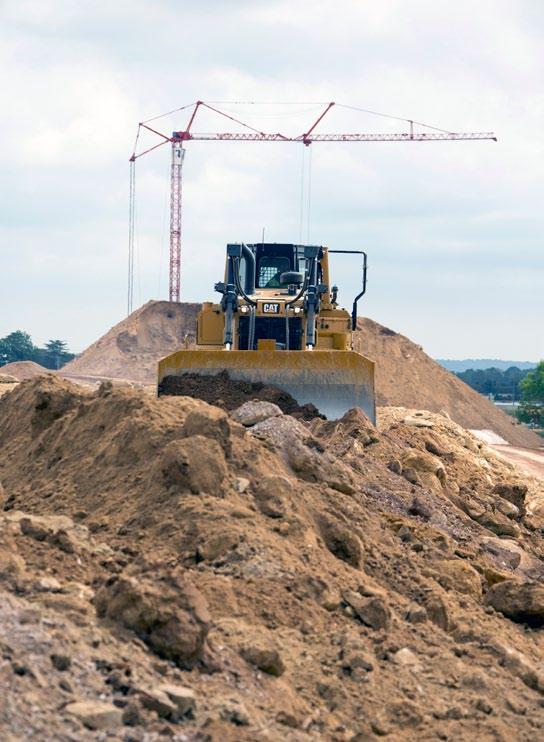

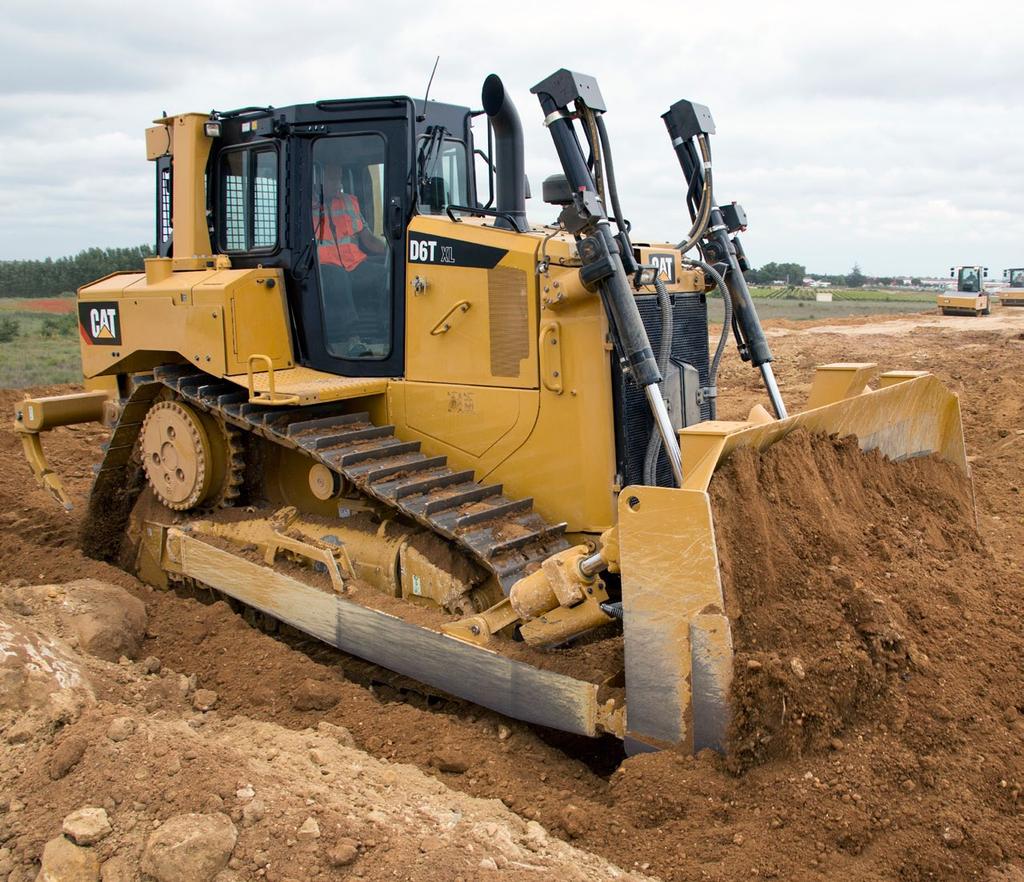

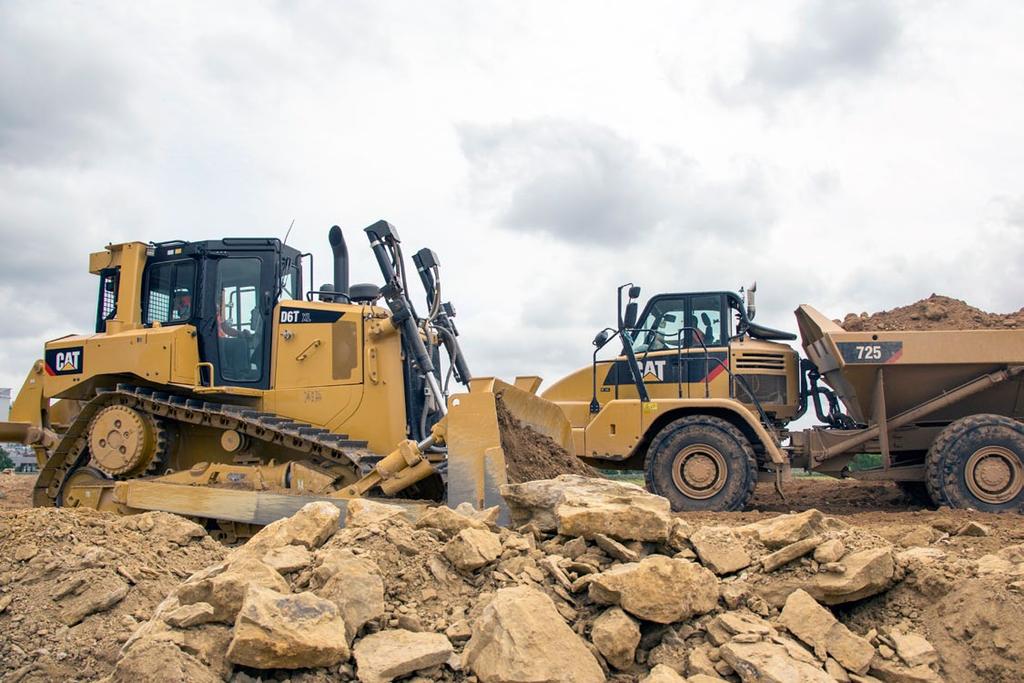

3 Cat-schaktaren D6T har vunnit världsomspännande ryktbarhet för enastående mångsidighet. D6T har den drivkraft du vill ha för krävande schaktningsarbeten och den precisa manövrering du behöver för finschaktning, allt i en lättransporterad maskin. Ett urval av konfigurationer, underreden, band, bakre redskap och blad ger dig flera olika alternativ att sätta ihop den maskin som lämpar sig perfekt för den typen av arbete du utför dagligen. Det branschledande andrahandsvärdet hjälper dig få ut det mesta av din investering. D6T uppfyller emissionskraven enligt U.S. EPA Tier 4 Final/EU:s steg IV/ Japan 2014 (Tier 4 Final). 3

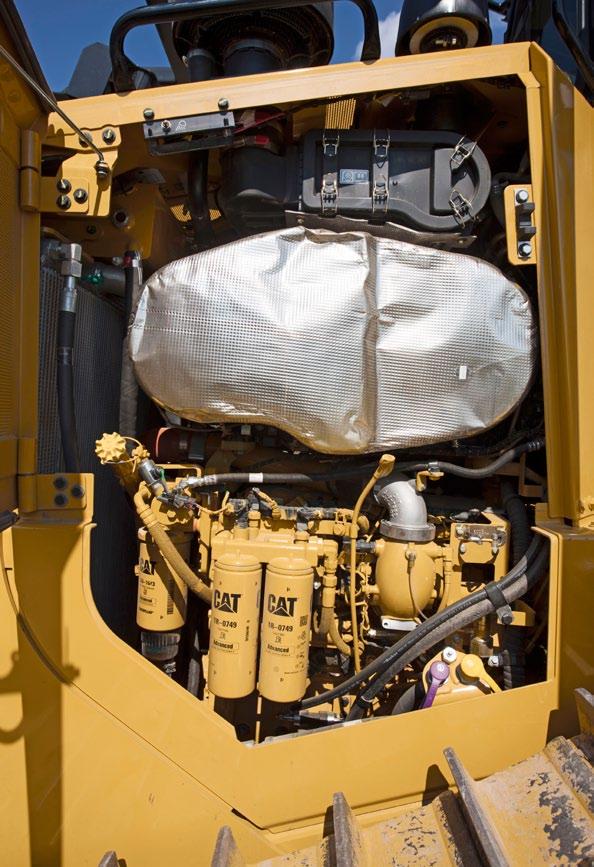

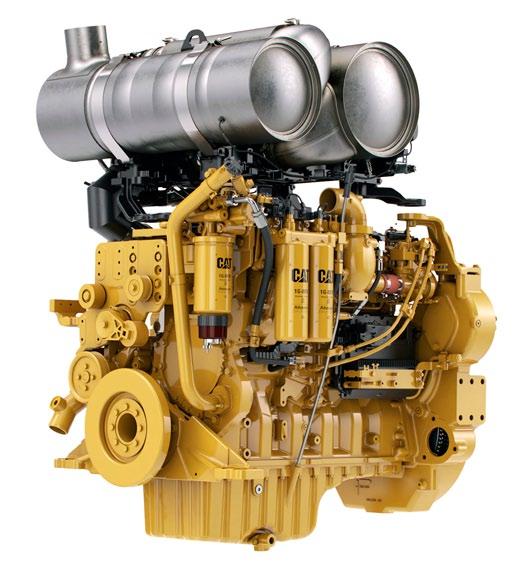

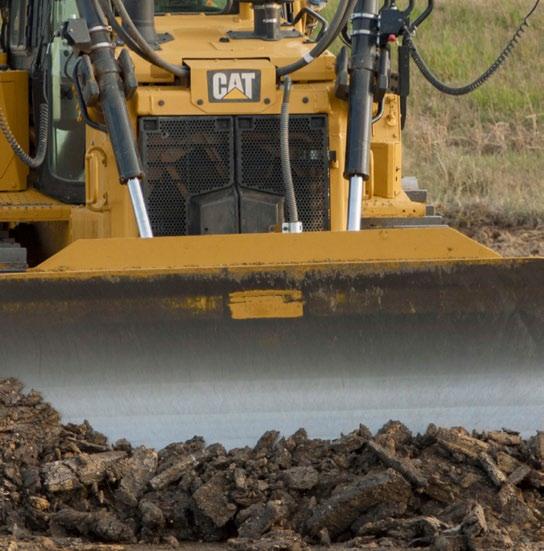

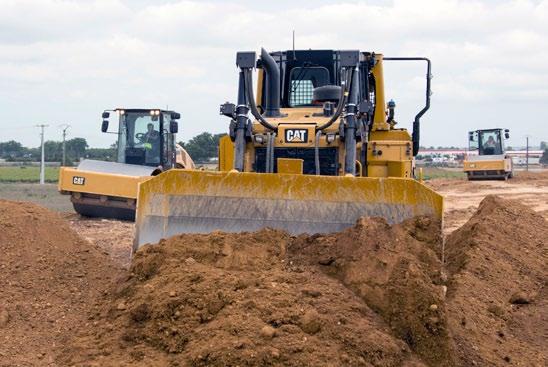

4 En Cat C9.3 ACERT-motor ger dig den kraft och tillförlitlighet du behöver för att få jobbet gjort. Bättre bränsleekonomi än Tier 4 Interim/Steg IIIB/Japan 2011 (Tier 4 Interim) och effektiv DEF-användning ger utmärkt total bränsleeffektivitet. Differentialstyrning Differentialstyrningen bibehåller full kraft till båda banden i svängar för klassens bästa svängförmåga, även med full bladbelastning. När ett band går snabbare minskas hastigheten på det andra bandet lika mycket. På så sätt får du bättre manövrerbarhet och snabbare cykeltider. Du får också högre lastkapacitet, större kraft och bättre hastighetskontroll i mjuka förhållanden som resultat av att båda banden är drivna i svängar. Lastkännande hydraulik Beprövade system som känner av belastningen och kontinuerligt justerar hydrauleffekt för att maximera din effektivitet med arbetsredskapen. Momentfördelare En enstegsmomentfördelare skickar 70 % av motorns vridmoment genom en momentomvandlare och det andra 30 % genom en direkt drivaxel så att du får större kraft till marken effektivare. Kylsystem Kylaren, luft-till-luft-efterkylaren och den hydrauliska oljekylaren är paketerade i ett plan, vilket förenklar rengöring. Den slitstarka konstruktionen med aluminiumplattor ger dig överlägsen värmeöverföring och korrosionsbeständighet. Sex flänsar per tum på standardcellpaketet, låter skräp passera igenom och bidrar på så sätt till att minska igensättningen. Ett standardmonterat perforerat galler hjälper till att skydda kylsystemet. I kalla förhållanden minskas den hydrauliska automatfläktens varvtal för att spara på energi och bränsle samt minska bullernivån. Som tillval finns en reverserande fläkt tillgänglig för arbete i skräpiga förhållanden. 4

5 Kraft och prestanda Byggd för att få jobbet gjort Förbättrad automatväxling Den standardmonteraden funktionen för förbättrad automatväxling ger dig möjlighet att välja optimal körhastighet för jobbet. Den hjälper dig också att spara bränsle genom att automatiskt att välja den mest effektiva växeln baserat på belastningen. Dubbelriktad växling Automatiskt val av framåt-/bakåtväxlar och hastigheter framåt/bakåt när funktionen för förbättrad automatväxling är aktiverad för att ytterligare förenkla användningen. Valbara elektrohydrauliska kartor Ställ in redskapsresponsnivåerna så att de överensstämmer med förarens önskemål och skräddarsy maskinen för enskilda tillämpningar. Stabilt blad-kontroll Standardmonterad Stabilt blad-kontroll, kompletterar förarens kommandon för att automatiskt göra omedelbara justeringar för smidigare schaktningsresultat med mindre ansträngning. 5

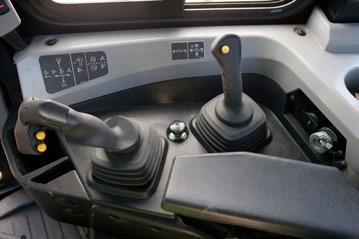

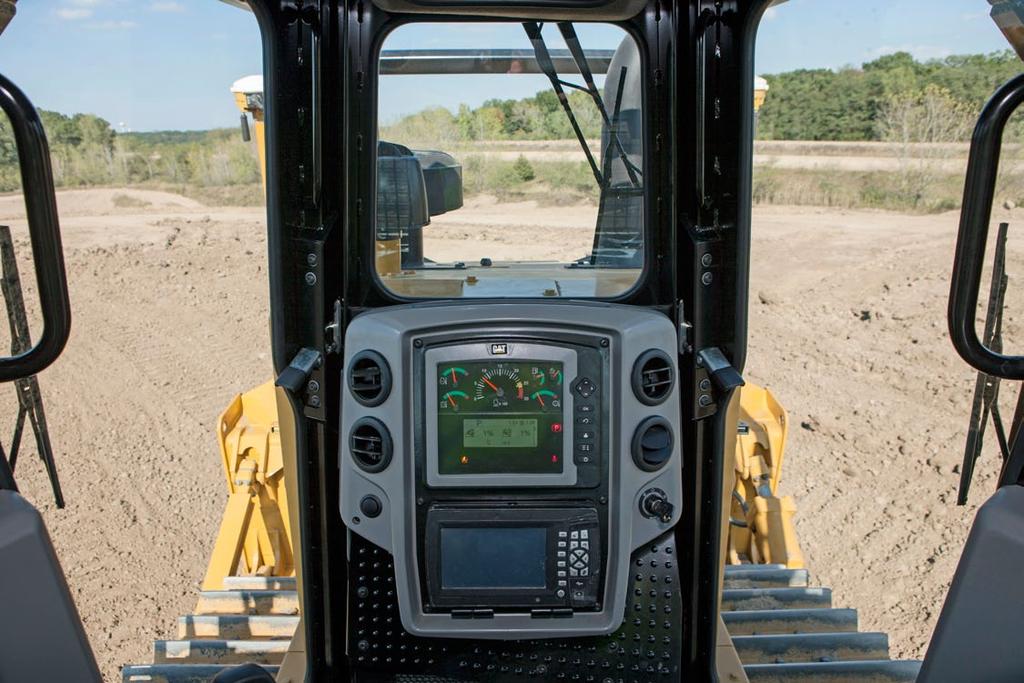

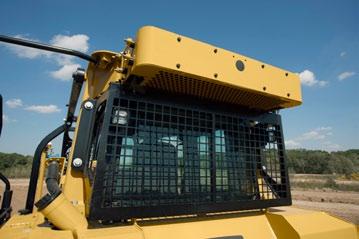

6 Förarmiljö Komfort och produktivitet Den senaste D6T-modellen har extra bekvämligheter för förarens komfort såsom en tystare hytt, en enkel stängning av hyttdörrarna, ett uppvärmt/ventilerat säte, manuellt justerbara armstöd och en mugghållare med extra strömuttag. Den nya (ROPS-)hyttmonterade luftkonditioneringen ger högre kylningskapacitet och flyttar kondensorn från under huven så att den är lättare att underhålla. På den nya hyttmonterade standardskärmen för längdfall/tvärfall visas lutningsprocenten i realtid under arbete i sluttningar. Den instrumentpanelmonterade displayen övervakar maskinens tillstånd i realtid. Displayen är antireflexbehandlad och belyst synlighet i förhållanden med svagt ljus. Redskaps- och styrreglage Ett enda ergonomiskt handtag med ett tumreglage som kan användas till att val av körriktning, framåt-/bakåtväxling och val av växel. Spakliknande reglage hjälper dig arbeta exakt i trånga utrymmen. Elektrohydrauliska reglage är standard på D6T. Lättmanövrerade reglage ger dig exakt styrning av bladet och de bakre redskapen samt enkel 6-vägsstyrning av ett VPAT-blad. Du kan använda det variabla varvtalsvredet till att välja förinställda motorvarvtal, anpassa motorvarvtalen till förarens önskemål och använda lägena för automatisk växling. Med dubbelriktad växling kan du välja önskade framåt-/bakåtväxlar och framåt-/ bakåthastigheter automatiskt när funktionen för förbättrad automatväxling är aktiverad. Låsreglaget för arbetsredskap förhindrar oavsiktlig användning av hydrauliska arbetsredskap. 6

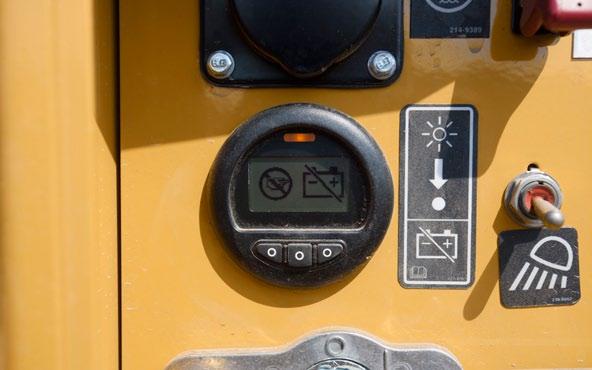

7 Emissionsteknik Beprövade, integrerade lösningar Tekniken för emissionsreducering på D6T är konstruerad för att vara transparent, utan att några föraråtgärder krävs. Regenereringen sker automatiskt i bakgrunden medan du arbetar. Efterbehandlingsteknik Caterpillar konstruerade tidigare modeller med standarderna Tier 4 Final/Steg IV/Japan 2014 (Tier 4 Final), i åtanke. I syfte att uppfylla den extra minskningen på 80 procent av NO x -emissioner, lade Caterpillars tekniker till ett selektivt katalytiskt reduktionssystem (SCR) till den redan beprövade efterbehandlingslösningen. Dieselavgasvätska För selektiv katalytisk reduktion används DEF-vätska som du enkelt kan fylla på när du tankar. Vätskenivån visas med en mätare på instrumentpanelen. När maskinen stängs av tömmer en pump automatiskt DEF-systemets ledningar för att förhindra att vätskan i ledningarna och pumpen fryser igen. En symbol på instrumentpanelen och en lampa/symbol på servicecentret på marknivå indikerar när avluftningen är klar och att det är säkert att bryta strömmen. Om motorns/efterbehandlingens temperatur är hög aktiveras en fördröjd motoravstängning automatiskt för att kyla maskinen och sedan tömma ledningarna. Fullständig information om efterbehandling finns i maskinens driftsoch underhållshandbok. 7

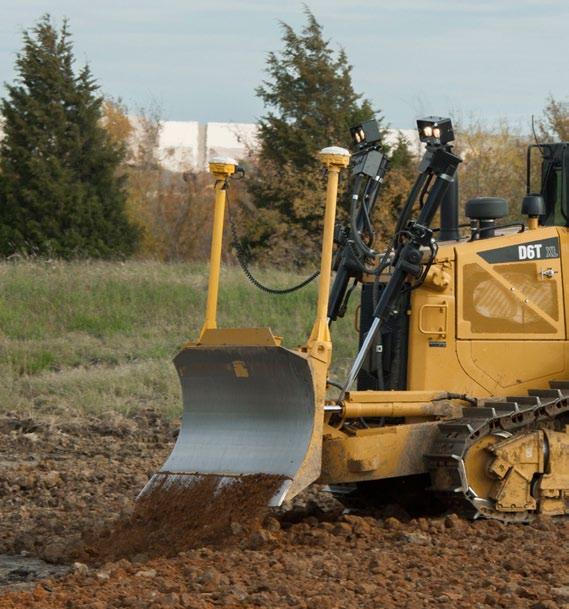

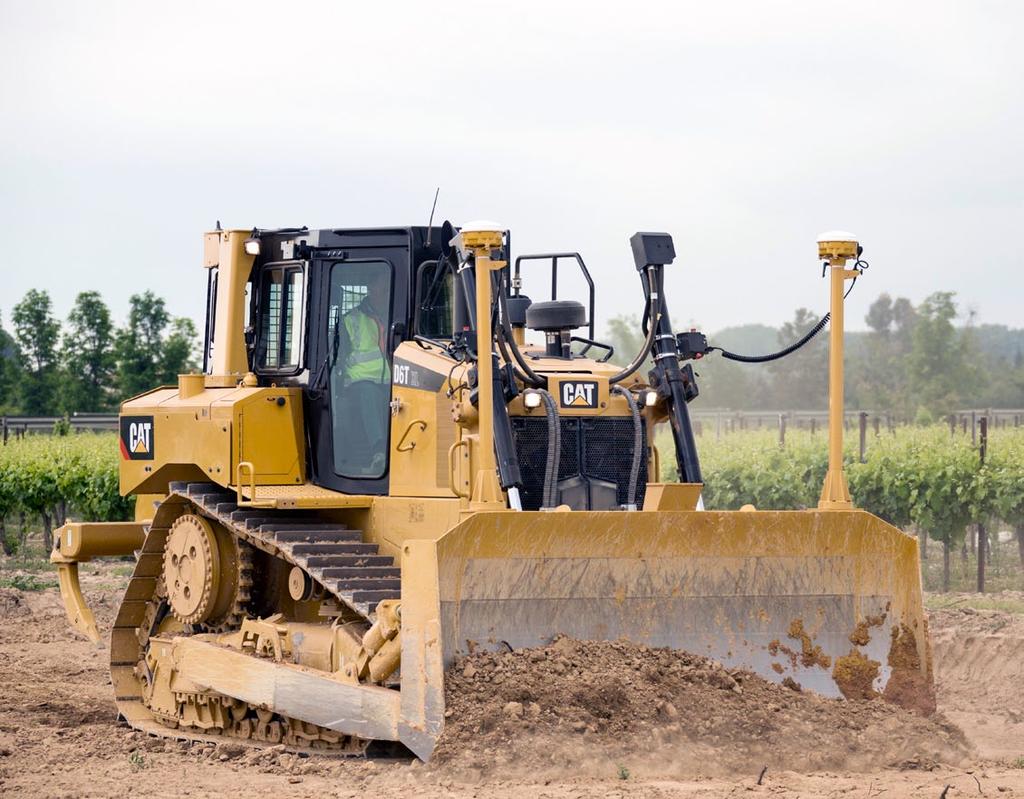

8 Integrerade tekniska lösningar Övervaka, hantera och förbättra verksamheten på arbetsplatsen Cat Connect utnyttjar teknik och tjänster på ett smart sätt för att förbättra effektiviteten på arbetsplatsen. Med hjälp av data från teknikutrustade maskiner får du mer information om din utrustning och verksamhet än någonsin tidigare. Cat Connect-teknik ger förbättringar inom följande nyckelområden: Equipment Management öka produktionstiden och minska driftskostnaderna. Productivity övervaka produktionen och effektiviteten på arbetsplatsen. Safety förbättra medvetenheten på arbetsplatsen för att hålla personalen trygg och utrustningen säker. 8

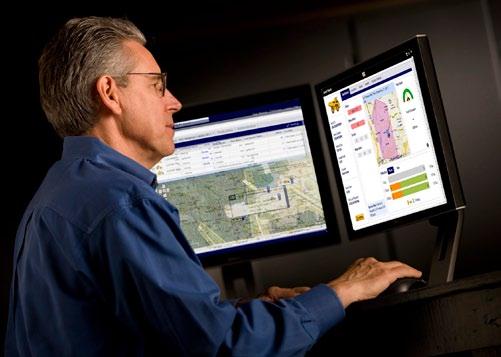

9 Cat Connect-tekniken omfattar: LINK-teknik Med Link-tekniker ansluter du trådlöst till utrustningen och får tillgång till viktig information du behöver känna till för att bedriva din verksamhet. Link-data kan ge dig en värdefull inblick i hur din maskin eller maskinpark presterar så att du kan fatta snabba, faktabaserade beslut som kan öka effektiviteten och produktiviteten på arbetsplatsen. Product Link/VisionLink Product Link är helt integrerat i din maskin och hjälper till att eliminera gissningar när det gäller hantering av utrustning. Enkel åtkomst till aktuell information såsom maskinens lokalisering, timmar, bränsleförbrukning, tomgångstid och händelsekoder via VisionLinkonlineanvändargränssnittet kan hjälpa dig att effektivt hantera din maskinpark och sänka driftskostnaderna. Grade-tekniker Tekniker för höjdkontroll (Grade) kombinerar digitala konstruktionsdata, förarhjälp i hytten och automatiska reglage för att förbättra bearbetningsnoggrannheten, minska omarbetning och sänka kostnaderna vid storskalig jordschaktning, grov- och finschaktning och sluthyvling. Cat AccuGrade AccuGrade är ett höjdkontrollsystem för eftermarknaden som monteras hos återförsäljaren och ger högre noggrannhet genom att vid behov tillföra laser- och UTS-teknik. Det fabriksmonterade AccuGrade Ready-tillvalet ger optimala monteringspositioner, fästen och fästdon och förenklar installationen. Djup integrering optimerar maskinens och systemets prestanda för att maximera produktiviteten. 9

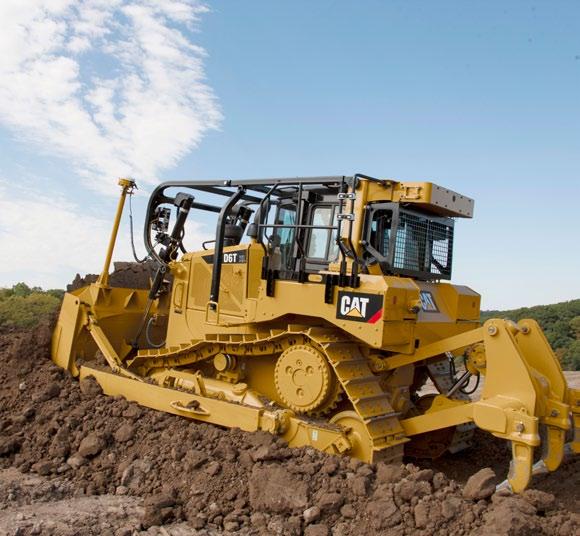

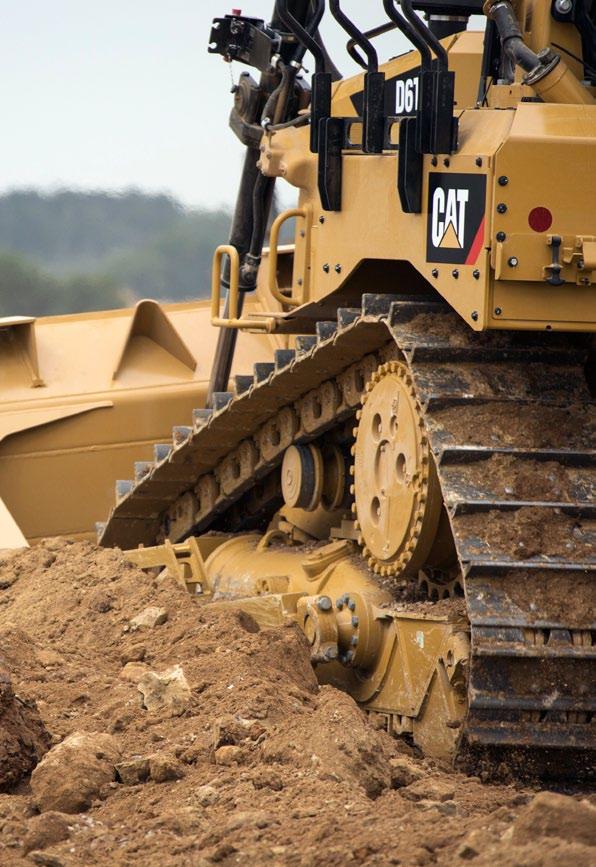

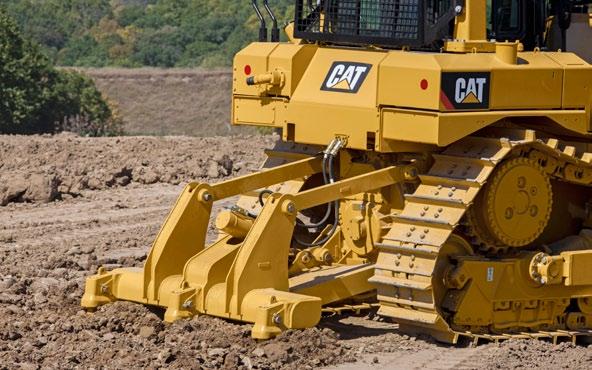

10 Utrustad för jobbet Optimera din maskin Underrede Caterpillars upphöjda drivhjulskonstruktion bidrar till att skydda viktiga komponenter från hårda stötar och erbjuder en modulär konstruktion som är lätt att underhålla. Välj ett Heavy Duty-underrede för krävande tillämpningar som markrensning samt arbete på sidosluttningar eller stenig terräng eller välj ett SystemOne -underrede som är konstruerat för att fungera och slitas som ett system för längre livslängd och lägre kostnader i många olika tillämpningar. Det finns även ett konfigurerat XL-finschaktningstillval för ännu exaktare schaktning. Blad L-formade skjutarmar ger en fördel över konstruktioner med diagonalstag genom att föra bladet närmare maskinen för bättre balans, manövrerbarhet och bladinträngning. Konstruktionen innebär dessutom stadig tvärstabilitet och bättre cylinderpositioner för konstant brytkraft, oberoende av bladets höjd. De halvuniversella, raka och vinklingsbara bladen är konstruerade med en stark lådkonstruktion som tål de mest krävande tillämpningar. Kraftig bladkonstruktion samt härdade bultmonterade skärstål och ändstål ökar styrkan och hållbarheten. Ett smalt blad och skjutarmar erbjuds på D6T XL för att hålla transportbredden under 3 meter. VPAT-bladet (Variable Pitch Angle Tilt) ger dig möjlighet att hydrauliskt justera lyft, vinkel och tilt för exakta resultat. VPAT-bladet är bredare för att kunna användas för en mängd tillämpningar. Därmed kan du använda din D6T för utspridning av material, finschaktning, sidospridning, V-dikning och återfyllning. VPAT-bladet kan vinklas för enkel transport. Bakre redskap För att matcha D6T till den aktuella arbetsuppgiften kan du välja mellan en flertandrivare, vinsch, dragstång eller bakre motvikt. 10

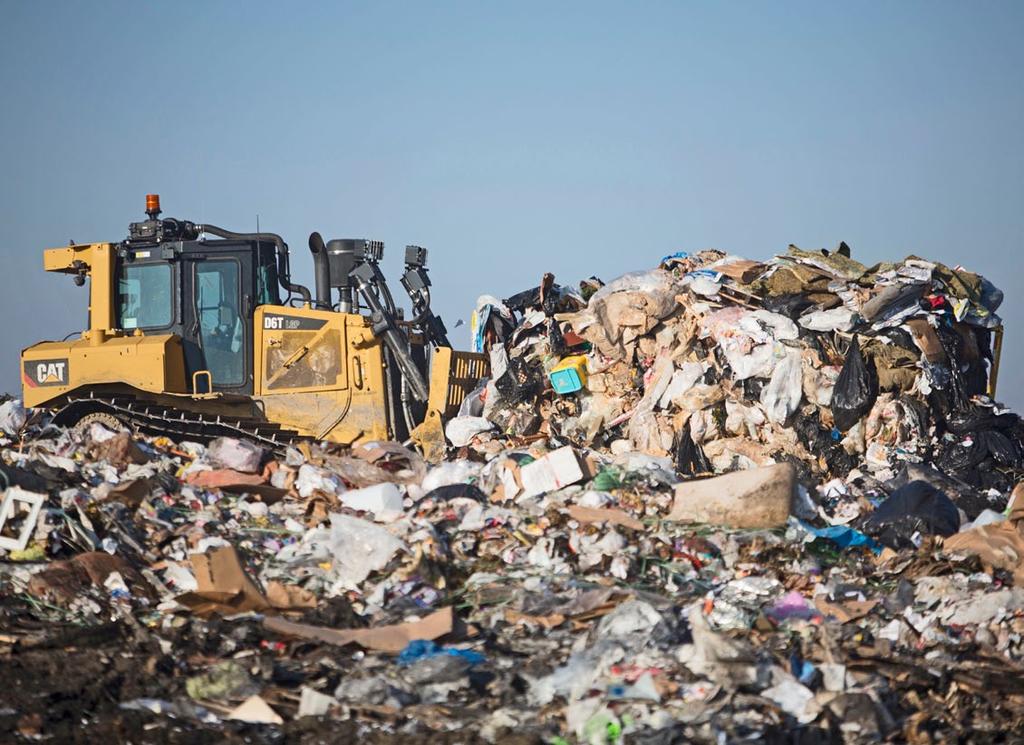

11 Specialkonfigurationer Ändamålsenligt byggda för prestanda D6T WH Avfallshanterare Oavsett om det handlar om byggande eller stängning av celler, schaktning av avfall eller spridning av marktäckningsmaterial är D6T WH från grunden utformad och konstruerad för att ta itu med de unika utmaningarna vid deponiarbete. Speciella skydd, avvisarstänger och tätningar skyddar maskinen från stötpåkänningar och luftburet skräp. Botten- och slutväxelskydden hindrar skräp från ansamlas runt och skada viktiga komponenter. Kylsystemet är konstruerat för arbete i dammiga miljöer och med enkel åtkomst för rengöring. Belysningen är högt monterad och skyddad från skräp samtidigt som den ger mycket god belysning av arbetsområdet. Särskilda lufthanteringsfunktioner bidrar till att leverera renare luft till maskinen och hytten. Deponischaktblad och plattor med mitthål hjälpa dig att optimera din avfallshanterare för arbetsuppgiften. D6T-konfiguration för skogsbruk Använd D6T-modellens kraft och robusthet för markrensning och skogsbruk. Tillvalsskyddsbågar bidrar till att skydda hytten samt maskinens ovansida och sidor. Skärmar skyddar fönstren i hytten ytterligare mot stötar. Extraskydd bidrar till att skydda maskinens undersida från stubbar och annat tungt skräp. Kylsystemet är konstruerat för arbete i dammiga miljöer och med enkel åtkomst för rengöring. 11

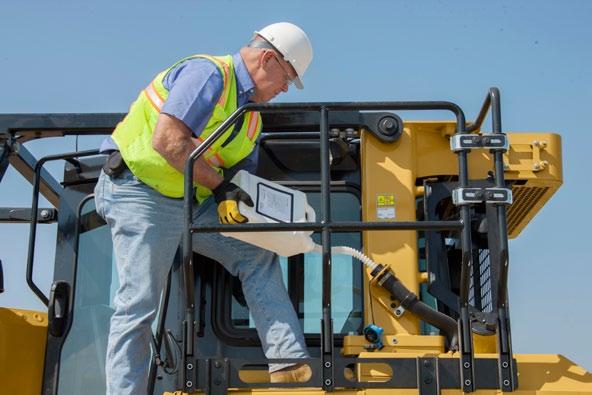

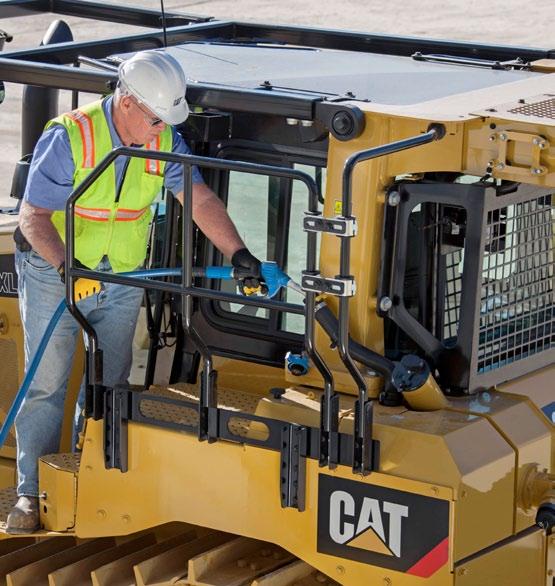

12 Säkerhet Konstruerad med säkerhet i åtanke Skyddsräcken ökar säkerheten vid tankning och påfyllning av DEF-vätskan. Bekväma steg och handtag gör det enkelt att stiga på och av schaktaren. Välinredda hytter med god sikt hjälper förarna att behålla fokus och uppmärksamhet. Detektering av förarnärvaro som standard gör att maskinen kan gå på tomgång när föraren inte sitter i sätet samtidigt som drivlinan och de främre redskapen spärras för att undvika oavsiktliga rörelser. En backkamera finns tillgänglig som tillval för bättre sikt bakom maskinen. Servicecenter på marknivå ger bekväm åtkomst till timmätare, batterifrånskiljare, sekundär motoravstängning, DEFtömningsindikator och åtkomstbelysningsomkopplare. Hållbarhet Byggd för nästa generation D6T uppfyller emissionskraven enligt Tier 4 Final/Steg IV/ Japan 2014 (Tier 4 Final). Bättre bränsleekonomi än Tier 4 Interim/Steg IIIB/Japan 2011 (Tier 4 Interim) och effektiv DEF-användning ger utmärkt total bränsleeffektivitet. Funktioner som Eco Reverse, förbättrad automatväxling och hydraulisk automatfläkt hjälper dig spara mer bränsle samt minskar slitaget på utrustningen. Tekniker som AccuGrade och Product Link bidrar ytterligare till att spara in på bränslekostnader. Huvudkomponenterna är gjorda för att kunna renoveras, vilket eliminerar kasserat material och sparar dig pengar eftersom maskinen kan få ett andra, eller rentav tredje, liv. 12

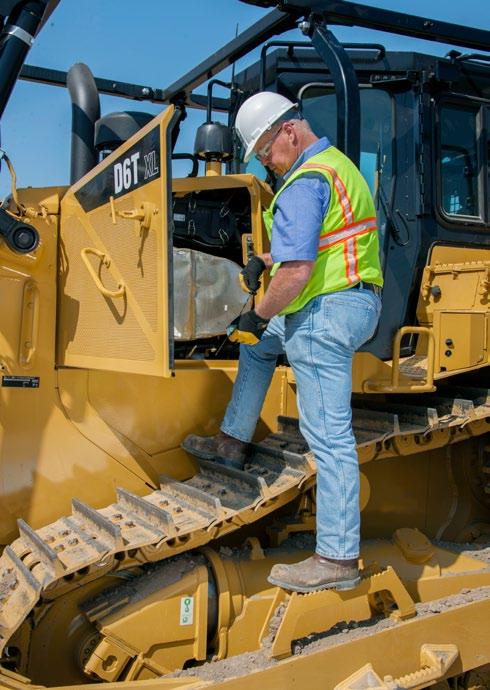

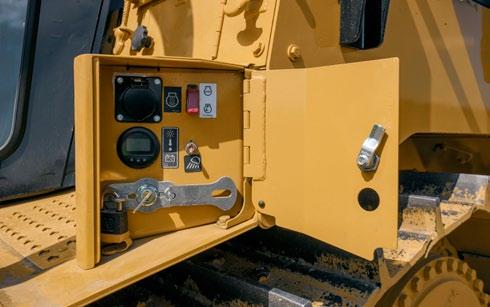

13 Servicevänlighet och kundsupport När det krävs mer produktionstid D6T är konstruerad för att rutinservice ska kunna utföras snabbt och effektivt så att du kan fortsätta arbeta. Nya, större motorrumsluckor och en nedre panel som kan tas bort utan verktyg gör det lätt att komma åt interna komponenter och rutinservicepunkter. Serviceåtkomstpanelerna är gångjärnsmonterade och kan öppnas utan verktyg för enkel åtkomst. De kraftiga gångjärnsmonterade luckorna till kylargrillen har en bultmonterad konstruktion för enkel åtkomst till fläkten och kylsystemets framsida. Som tillval finns ett redskap för höghastighetsbyte av olja som gör servicearbetet ännu snabbare. Som tillval finns en bränslepåfyllningspump som kan nås från marknivå och är konstruerad för säkrare och snabbare tankning i fält. Pumpen tankar med ett flöde på 50 l/min och inkluderar en automatisk avstängning (finns inte tillgänglig i alla regioner). Erkänt god support från Cat-återförsäljaren Cats återförsäljare kan hjälpa dig med allt från att välja rätt maskin till att ge kunnig support och erbjuder det bästa inom försäljning och service. Hantera kostnaderna med olika program för förebyggande underhåll, som bandservice, planerad oljeprovtagning (S O S SM ) och analys eller detaljerade kundserviceavtal. Var fortsatt produktiv med klassens bästa tillgänglighet för reservdelar. Cat-återförsäljare kan även bistå med förarutbildning för att öka din vinst. När det är dags för reparation eller renovering av komponenter kan Cat-återförsäljare se till att du sparar ännu mer med fabriksrenoverade Cat-originaldelar. Du får samma garanti och tillförlitlighet som med nya produkter men sparar 40 till 70 % på drivline- och hydraulkomponenter. 13

14 Specifikationer för bandschaktaren D6T Motor Motormodell Cat C9.3 ACERT Emissioner U.S. EPA Tier 4 Final/ EU:s steg IV/Japan 2014 (Tier 4 Final) Motoreffekt (maximal) SAE J kw ISO kw ISO (DIN) 258 hk Nettoeffekt (nominell) ISO 9249/SAE J kw ISO 9249/SAE J1349 (DIN) 210 hk Nettoeffekt (maximal) ISO 9249/SAE J kw ISO 9249/SAE J1349 (DIN) 244 hk Cylinderdiameter 115 mm Slaglängd 149 mm Cylindervolym 9,3 l Nominell effekt uppstår vid varv/min. Maximal effekt uppstår vid varv/min. Angiven nettoeffekt är den tillgängliga effekten vid svänghjulet när motorn är försedd med fläkt som går på sitt högsta varvtal, luftrenare, ljuddämpare och generator. Ingen effektreducering behövs upp till m varvid en automatisk effektjustering sker. Alla dieselmotorer på terrängfordon som följer Tier 4 Interim och Final, steg IIIB och IV samt Japan 2011 och 2014 (Tier 4 Interim och Tier 4 Final) ska endast använda dieselbränsle med ultralåg svavelhalt (ULSD) som innehåller högst 15 ppm (mg/kg) svavel eller mindre. Biodieselblandningar upp till B20 (20 % blandning av volymen) kan användas om de är blandade med ULSD med högst 15 ppm (mg/kg) svavel. B20 bör uppfylla ASTM D7467 (råvara för biodieselblandning ska uppfylla Cat biodiesel spec, ASTM D6751 eller EN 14214). Cat DEO-ULS eller oljor som uppfyller specifikationerna Cat ECF-3, API CJ-4 och ACEA E9 krävs. Se din drifts- och underhållshandbok för ytterligare maskinspecifika bränslerekommendationer. DEF som användas i Cat:s system för selektiv katalytisk reduktion (SCR) måste uppfylla kraven som beskrivs i den internationella standardiseringsorganisationens (ISO) standard Transmission 0,5 framåt 2,7 km/h 0,7 framåt 3,3 km/h 1,0 framåt 3,7 km/h 1,5 framåt 4,7 km/h 1,7 framåt 5,8 km/h 2,0 framåt 6,5 km/h 2,5 framåt 8,2 km/h 2,7 framåt 10,0 km/h 3,0 framåt 11,3 km/h 0,5 bakåt 3,5 km/h 0,7 bakåt 4,2 km/h 1,0 bakåt 4,8 km/h 1,5 bakåt 6,1 km/h 1,7 bakåt 7,4 km/h 2,0 bakåt 8,3 km/h 2,5 bakåt 10,5 km/h 2,7 bakåt 12,7 km/h 3,0 bakåt 14,4 km/h Dragkraft 0,5-1,0 framåt 382 kn 1,5-2,0 framåt 221 kn 2,5-3,0 framåt 119 kn 2,5-3,0 framåt 119 kn 14

15 Specifikationer för bandschaktaren D6T Underrede Rymduppgifter service Typ av bandplatta Medeltunga arbetsförhållanden Bandplattsbredd XL/XL VPAT 560 mm XL-finschaktning 610 mm XW 760 mm XW VPAT 710 mm LGP 915 mm LGP VPAT 790 mm Plattor/sida XL/XW/XL VPAT 41 Bränsletank DEF-tank Kylsystem Motorns vevhus Drivlina Slutväxlar (vardera) Rullramar (vardera) Pivåaxelhus Hydraultank Hydraulreglage tryck 411 l 17,1 l 51 l 24,6 l 148,0 l 13,5 l 25,0 l 5,0 l 65,5 l XW VPAT/LGP/LGP VPAT/ XL-finschaktning Plattkamshöjd Lutning Markfrigång Bandspårvidd XL XL VPAT mm 203 mm 372 mm mm mm Maximala driftstryck Icke-VPAT VPAT Styrning Avlastningstryck Icke-VPAT VPAT kpa kpa kpa kpa kpa XL-finschaktning mm XW mm XW VPAT/LGP/LGP VPAT mm Bandlängd på marken XL/XW mm XL-finschaktning mm XW VPAT/LGP mm Markkontaktyta: (ISO 16754) XL 3,54 m2 XL-finschaktning 4,53 m 2 Hydraulreglage pump Pumpkapacitet Fläkt Redskap Styrning Lyftcylinderflöde Tiltcylinderflöde Rivarcylinderflöde Flöde vinklingscylinder VPAT 93 l/min 205 l/min 195 l/min 205 l/min 110 l/min 205 l/min 190 l/min XW 4,81 m2 LGP 6,53 m2 XL VPAT 3,54 m2 XW VPAT 5,10 m2 LGP VPAT 5,60 m2 Marktryck (ISO 16754) XL 58,1 kpa XL-finschaktning 44,9 kpa XW 44,5 kpa LGP 34,4 kpa XL VPAT 65,5 kpa XW VPAT 46,4 kpa LGP VPAT 42,6 kpa Överrullar/sida 1 Underrullar/sida XL/XW 7 XW VPAT LGP/XL-finschaktning 8 Pendling vid främre ledarhjul XL/XL VPAT 141 mm XL-finschaktning 163 mm XW 137 mm XW VPAT/LGP/LGP VPAT 163 mm Alla ovanstående mått med SystemOne-underrede. 15

16 Specifikationer för bandschaktaren D6T Vinsch Vinschmodell Vinschdrivning Styrning Vikt Oljevolym Ökad traktorlängd XL/XW LGP Trumdiameter Lindiameter Rekommenderad Tillval Trumkapacitet PA56 Mekaniskt Mekaniskt kg 67 l 516 mm 365 mm 254 mm 22 mm 25 mm 22 mm (0,88 tum) 88 m 25 mm (1,0 tum) 67 m Vajerhylsa, storlek (ytterdiameter x längd) Maximalt, tom trumma Lindragkraft* Linhastighet Maximalt, full trumma Lindragkraft* Linhastighet 54 mm 67 mm kg 39,6 m/min kg 68,3 m/min * Maximal lindragkraft är mindre än den beräknade lindragkraften vid högsta utgående moment vid schaktarens kraftuttag eller den angivna brottgränsen på IWRC IPS-stålvajern med maximal tillvalsstorlek. Drivlina Typ Mekaniskt Blad Kapacitet XL SU-blad 5,31 m3 Smalt XL SU-blad* 4,95 m 3 XL A-blad 3,93 m3 XL VPAT-blad 4,73 m3 XW SU-blad 5,05 m3 XW A-blad 4,3 m3 XW VPAT-blad 5,08 m3 LGP S-blad 3,7 m3 LGP A-blad 5,22 m3 LGP VPAT-blad 5,08 m3 Bredd XL SU-blad mm Smalt XL SU-blad* mm XL A-blad mm XL VPAT-blad mm XW SU-blad mm XW A-blad mm XW VPAT-blad mm LGP S-blad mm LGP A-blad mm LGP VPAT-blad mm * Finns inte i alla regioner. Rivare Typ Fast parallellogram Rampvinkel 26 grader Avstånd infästningsfickor mm Tandhållare, avstånd mm Tandhållarens tvärsektion 74 mm 175 mm Antal fickor 3 Total balkbredd mm Balktvärsnitt 219 mm 304 mm Maximal frigång, upplyft (under spets) 514 mm Maximal genomträngning 457 mm Maximal genomträngningskraft 65,6 kn Lossbrytningskraft 116,5 kn Vikt Med en tandhållare kg Varje extra tandhållare 73 kg 16

17 Specifikationer för bandschaktaren D6T Vikt Arbetsvikt XL A XL SU XL VPAT XL-finschaktning XW A XW SU XW VPAT LGP S LGP A LGP VPAT Transportvikt XL A/SU XL VPAT XL-finschaktning XW A/SU XW VPAT LGP S/A LGP VPAT kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg Arbetsvikten inkluderar blad, smörjmedel, kylvätska, full bränsletank, standardband, ROPS/FOPS-hytt, dragstång och förare. Transportvikten inkluderar bladlyftcylindrar (C-ram för VPAT), smörjmedel, kylvätska, ROPS/FOPS-hytt, standardband och 10 % bränsle. Normer ROPS/FOPS-skydd Uppfyller ROPS-normerna 2008, ISO 3471:2008; FOPS-skyddet (skydd mot nedfallande föremål) uppfyller ISO 3449:2005 nivå II Bromsar Bromsarna uppfyller den internationella standarden ISO 10265:2008 Hytt Uppfyller de aktuella standarder som anges nedan Den angivna dynamiska ljudtrycksnivån för föraren är 76 db(a) när "ISO 6396:2008" tillämpas för att mäta värdet för en stängd hytt. Mätningen har utförts med 70 % av motorkylfläktens hastighet. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Hytten var korrekt installerad och underhållen. Mätningen utfördes med hyttdörrarna och hyttrutorna stängda. Hytten var korrekt installerad och underhållen. Information om ljudnivå för maskiner avsedda för länder inom EU och andra länder som följer "EU-direktiven" Informationen nedan gäller bara maskinkonfigurationer med CE-märkning på märkplåten. Den angivna dynamiska ljudtrycksnivån för föraren är 75 db(a) när "ISO 6396:2008" tillämpas för att mäta värdet för en stängd hytt. Mätningen har utförts med 70 % motorkylfläktshastighet. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Hytten var korrekt installerad och underhållen. Mätningen utfördes med hyttdörrarna och hyttrutorna stängda. Hytten var korrekt installerad och underhållen. Hörselskydd rekommenderas vid arbete med en öppen förarplats och hytt (om den inte är rätt underhållen eller när dörrarna/fönstren är öppna) under längre tidsperioder eller i bullriga miljöer. Den angivna utvändiga ljudeffektnivån är 111 db(a) när värdet mäts enligt de dynamiska testprocedurer och förhållanden som anges i "ISO 6395:2008." Mätningen utfördes vid 70 % av motorkylfläktens maximala hastighet. Ljudnivån kan variera vid olika hastigheter på motorkylfläkten. Information om helkroppsvibrationer finns i HEGQ3339 "Driving Down Vibration" som finns tillgänglig hos den lokala Caterpillar-återförsäljaren. Hand-/armvibrationerna för den här maskinen är lägre än 2,5 meter per sekund i kvadrat. 17

18 Specifikationer för bandschaktaren D6T Mått Alla måttuppgifter är ungefärliga XL XL-finschaktning XW LGP 1 Bandspårvidd mm mm mm mm 2 Schaktarens bredd Över ledtapparna mm mm mm mm Utan ledtappar (standardband) mm mm mm 3 Maskinhöjd från bandplattans kamspets: ROPS-skydd mm mm mm mm Premiumbelysningspaket mm mm mm mm Höjd till toppen av skyddsbågarna (visas ej) mm mm mm mm 4 Bandlängd på marken mm mm mm mm 5 Bandschaktarens längd i grundutförande mm mm mm mm Med följande redskap, lägg till: Dragstång 218 mm 229 mm 218 mm 229 mm Flertandrivare (spets vid marknivå) mm mm mm Vinsch 570 mm 570 mm 435 mm S-blad 947 mm SU-blad/Smalt SU-blad mm mm mm A-blad mm mm mm VPAT-blad 6 Bandplattans kamhöjd 65 mm 65 mm 65 mm 65 mm 7 Markfrigång 372 mm 406 mm 372 mm 406 mm Banddelning 203 mm 203 mm 203 mm 203 mm Antal bandplattor per sida Antal rullar per sida Standardbandplatta 560 mm 610 mm 760 mm 915 mm Markkontaktyta (standardband) ISO ,54 m 2 4,53 m 2 4,81 m 2 6,53 m 2 Marktryck ISO ,1 kpa 44,9 kpa 44,5 kpa 34,4 kpa 8 Dragstång, höjd 576 mm 626 mm 576 mm 626 mm Från bandplattans markyta 511 mm 561 mm 511 mm 561 mm XL och XW med SU-blad, LGP med S-blad, utan bakre redskap såvida inget annat anges och beräknat enligt ISO XL-finschaktning med 610 mm bandplattor och SU-blad. 18

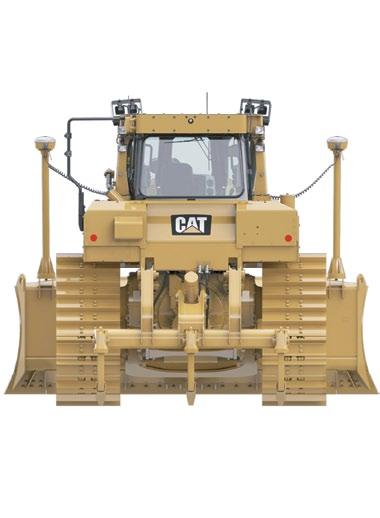

19 Specifikationer för bandschaktaren D6T Mått Alla måttuppgifter är ungefärliga XL VPAT XW VPAT LGP VPAT 1 Bandspårvidd mm mm mm 2 Schaktarens bredd Över ledtapparna Utan ledtappar (standardband) mm mm mm 3 Maskinhöjd från bandplattans kamspets: ROPS-skydd mm mm mm Premiumbelysningspaket mm mm mm Höjd till toppen av skyddsbågarna (visas ej) mm mm mm 4 Bandlängd på marken mm mm mm 5 Bandschaktarens längd i grundutförande mm mm mm Med följande redskap, lägg till: Dragstång 218 mm 229 mm 229 mm Flertandrivare (spets vid marknivå) mm mm mm Vinsch 570 mm 435 mm 435 mm S-blad SU-blad A-blad VPAT-blad 420 mm 420 mm 420 mm 6 Bandplattans kamhöjd 65 mm 65 mm 65 mm 7 Markfrigång 372 mm 406 mm 406 mm Banddelning 203 mm 203 mm 203 mm Antal bandplattor per sida Antal rullar per sida Standardbandplatta 560 mm 710 mm 785 mm Markkontaktyta (standardband)* 3,54 m 2 5,10 m 2 5,60 m 2 Marktryck* 65,5 kpa 46,4 kpa 42,6 kpa 8 Dragstång, höjd 576 mm 626 mm 626 mm Från bandplattans markyta 511 mm 561 mm 561 mm * XL och XW med SU-blad, LGP med S-blad, utan bakre redskap såvida inget annat anges och beräknat enligt ISO

20 Standardutrustning på D6T Standardutrustning Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha detaljerad information. DRIVLINA C9.3 ACERT-dieselmotor Motor certifierad enligt U.S. EPA/ARB Tier 4 Final/EU:s steg IV/Japan 2014 (Tier 4 Final) Luftrenare, förrenare med dammejektor av rörtyp Luftfilter med elektronisk serviceindikator Luft-till-luft-efterkylare (ATAAC) Kylvätska, långtidsverkande Förbättrad automatväxling (EAS) Fläkt, hydraulisk Slutväxlar, planetdrivning med enkel reduktion Bränsleurluftningspump, elektrisk Parkeringsbroms, elektronisk Plattkylare av aluminium Växling Automatisk körriktning och nedväxling Varvtalsreglerad, lastkompenserad Starthjälp, eter, automatisk Momentfördelare Transmission, elektroniskt styrd powershift Turboladdare, avgasspjäll Vattenavskiljare UNDERREDE SystemOne Överrullar Skarvlänk med klämma Tvärbalk Ändstyrskydd, band Ledarhjul, centrumbana, permanentsmorda Rullar, permanentsmorda Band, permanentsmorda Bandrullramar, rörformade Bandjusterare, hydrauliska Drivhjulssegment, utbytbara ELSYSTEM Backvarningssignal Generator, borstlös Batterier, två underhållsfria 12 V (1 400 CCA) (24 V-system), för krävande tillämpningar Omvandlare, två uttag på 10 A, 12 V Kontakt, diagnostik Elstart, 24 V Signalhorn, varning framåt FÖRARMILJÖ Luftkonditionering, ROPS-monterad kondensor Armstöd, justerbart Hytt, ROPS/FOPS, ljuddämpad, trycksatt Mugghållare Varvtalsminskningspedal och bromspedal Elektrohydrauliska redskaps- och styrreglage Mätargrupp med sex mätare (motorns kylvätsketemperatur, drivlineolja, hydrauloljetemperatur, bränslenivå, display för varvtal/växelläge, DEF-nivå) Fotstöd, instrumentpanel Handskfack Värmeaggregat Timmätare, elektronisk Backspegel Drivlinans kontrollmodul Varvtalsreglage, elektronisk Reglage för förbättrad automatväxling (EAS) Växlingsvred Förberedd för radioinstallation Stol, tyg, luftfjädring Säkerhetsbälte, upprullningsbart, 76 mm Torkare, två hastigheter ÖVRIG STANDARDUTRUSTNING CD-ROM-reservdelsbok Motorkåpor, perforerade Främre draganordning Skydd, gångjärnsförsedd botten Servicecenter på marknivå med fjärrströmbrytare, sekundär avstängningsomkopplare och timmätare Huv, perforerad Hydraulik, oberoende pumpar för styrning, arbetsredskap och fläkt Hydraulik, lastkännande, lyft och vinkling av schaktblad Fästen, lyftcylinder Oljekylare, hydraulisk Product Link Kylardörrar, perforerade, gallerförsedda, gångjärn Stabilt blad-kontroll (SBC) S O S-provtagningsventiler Vandaliseringsskydd för vätskebehållare och batterilåda 20

21 Tillvalsutrustning för D6T Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. DRIVLINA Avtappningar, ekologiska, drivlina Fläkt, automatisk reversering Oljebytessystem, drivlina Bränslesystem, snabbpåfyllning Förrenare med galler Påfyllningspump Värmesköld med isolerad CEM UNDERREDE XL-maskiner XW-maskiner LGP-maskiner XL VPAT-maskiner XW VPAT-maskiner LGP VPAT-maskiner XL-finschaktmaskiner Bandpar (XL SU-schaktare, 41 sektioner) 560 mm, medeltunga förhållanden (SystemOne) 560 mm, extrema förhållanden (SystemOne) 610 mm, extrema förhållanden (SystemOne) 610 mm, extrema förhållanden, centrumhål (SystemOne) 560 mm, medeltunga förhållanden (Heavy Duty) 560 mm, extrema förhållanden (Heavy Duty) 610 mm, extrema förhållanden, trapetsformat (Heavy Duty) Bandpar (XL SU-schaktare för finschaktning, 45 sektioner) 610 mm, medeltunga förhållanden (SystemOne) Bandpar (XL VPAT-schaktare, 41 sektioner) 560 mm, medeltunga förhållanden (SystemOne) 560 mm, extrema förhållanden (SystemOne) 560 mm, medeltunga förhållanden (Heavy Duty) 560 mm, extrema förhållanden (Heavy Duty) Bandpar (XW SU-schaktare, 41 sektioner) 610 mm, medeltunga förhållanden (SystemOne) 610 mm, extrema förhållanden (SystemOne) 710 mm, medeltunga förhållanden (SystemOne) 760 mm, medeltunga förhållanden (SystemOne) 760 mm, extrema förhållanden (SystemOne) 760 mm, medeltunga förhållanden (Heavy Duty) Bandpar (XW VPAT-schaktare, 45 sektioner) 710 mm, medeltunga förhållanden (SystemOne) 710 mm, extrema förhållanden (SystemOne) 710 mm, extrema förhållanden (Heavy Duty) Bandpar (LGP S-schaktare, 45 sektioner) 915 mm, medeltunga förhållanden (SystemOne) 915 mm, extrema förhållanden (SystemOne) 915 mm, medeltunga förhållanden (Heavy Duty) 760 mm, extrema förhållanden, trapetsformat (Heavy Duty) 915 mm, extrema förhållanden, trapetsformat (Heavy Duty) 990 mm, självrengörande (Heavy Duty) Bandpar (LGP VPAT-schaktare, 45 sektioner) 790 mm, medeltunga förhållanden, förskjutning (SystemOne) 790 mm, medeltunga förhållanden, förskjutning (Heavy Duty) HYDRAULIK Styrningskonfiguration rivare Styrningskonfiguration rivare/vinsch STARTMOTORER, BATTERIER OCH GENERATORER Växelströmsgenerator 150 A Generator 150 A, kapslad Fläkt, reversibel, kall väderlek Kylvätskevärmare, 240 V Startmotor, krävande förhållanden 21

22 Tillvalsutrustning för D6T Tillvalsutrustning Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. ELSYSTEM 6 strålkastare, grundutförande 10 strålkastare, premium Varningsljus FÖRARMILJÖ Backkamera Glas, dubbelruta och förrenare Standard Plus-säte Tyg, uppvärmda dynor, luftfjädring Premium-säte Klädsel med läderdynor Uppvärmda och ventilerade dynor Luftfjädring Siktkonfiguration, en kamera Radio AM/FM/AUX/USB/Bluetooth TEKNIKPRODUKTER Förberedd för AccuGrade Product Link, mobilnät Product Link, satellit Stänkskärmar och skydd Stänkskärmar Grundläggande (VPAT/icke-VPAT) Förberedd för snabbpåfyllning (VPAT/icke-VPAT) Med tätningsgrupp (icke-vpat) Skydd, nedre, tätad Skydd, icke-roterande slutväxel Skydd, tätningar för slutväxel Skydd, bränsletank Skydd, tätningar för ledarhjul Skydd, belysning Skydd, maskinens bakre del Skyddspaket för krävande arbeten Draganordning, fram Galler, bak, hytt Skyddsbågar, paket Draganordning, dragkrok BANDSTYRNINGSSKYDD (SystemOne) Styrning, band, medeltunga förhållanden Styrning/skydd, band, hela längden ANDRA TILLBEHÖR Motvikt, bak Motvikt, bakre platta Motvikt, tillval Dragstång, stel, lång Avvisarstånglåda, bak VINSCHUTFÖRANDEN PA56 vinschpaket, standardhastighet PA56 vinschpaket, långsam hastighet BLAD 6SU XL 6SU XL smal 6SU XL skyddad 6SU XL skyddad, smal 6SU XL finschaktning, smal 6SU XL ARO 6SU XL, deponi 6SU XW 6SU XW skyddad 6SU XW ARO 6SU XW, deponi 6A XL 6A XW 6A LGP 6S LGP 6S LGP ARO 6S LGP, deponi VPAT XL VPAT XW VPAT LGP REDSKAP MED MARKKONTAKT Flertandrivare Tand, flertandrivare Tand, rak, 1 tandhållare Tänder, raka, set med 2 Tänder, raka, set med 3 ÖVRIGT Tätningsgrupp Specialkonfigurationer Konfiguration för skogsbruk Konfiguration för avfallshantering Konfiguration för avfallshantering, VPAT 22

23 Kommentarer 23

24 Mer information om Caterpillars produkter, återförsäljarservice och branschlösningar finns på vår webbplats Caterpillar Alla rättigheter förbehålles AWHQ7344 ( ) (Översättning: ) (EU/ANZ/Japan) Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta Cat-återförsäljaren beträffande tillgängliga alternativ. CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, "Caterpillar Yellow" och "Power Edge", såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande. VisionLink är ett varumärke som tillhör Trimble Navigation Limited och är registrerat i USA och andra länder.
