1 RAPPORT KARLSTADS KOMMUN Miljö_Södra Kroppkärr UPPDRAGSNUMMER MILJÖTEKNISK MARKUNDERSÖKNING INFÖR DETALJPLAN DEL AV FASTIGHETERNA SÖDRA KROPPKÄRR 1:1, 1:22 OCH 1:23 ORGINAL KARLSTAD MILJÖ ANNIKA NIKLASSON repo001.docx

2 repo001.docx Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Annika Niklasson Telefon direkt +46 (0) Mobil +46 (0) annika.niklasson@sweco.se

3 Innehållsförteckning 1 Bakgrund och syfte med undersökningen 1 2 Områdesbeskrivning Beskrivning av området Markanvändning 2 3 Historik 2 4 Provtagning och analyser 3 5 Beskrivning av föroreningssituationen Metaller PAH, alifater, aromater och BTEX Bekämpningsmedel 8 6 Slutsatser och rekommendationer Växthusen Trädplantering och övriga områden 11 7 Referenser 11 Bilagor Bilaga Detaljplan Södra Kroppkärr Fältrapport repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

4 repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

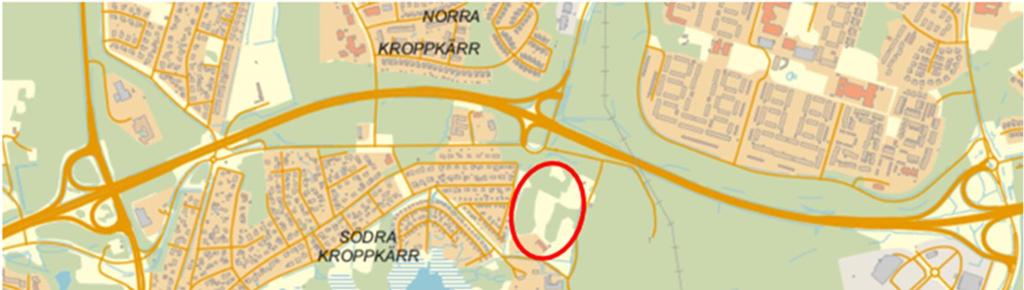

5 1 Bakgrund och syfte med undersökningen Det pågår ett planarbete för del av fastigheterna Södra Kroppkärr 1:1, 1:22 och 1:23. På fastigheten 1:23 har det funnits en handelsträdgård med flera växthus som finns med i Länsstyrelsens databas över potentiellt förorenade områden och på övriga delen av området har det funnits en trädodling i regi av Karlstads kommun samt en upplagsplats för växtdelar. Sweco har, på uppdrag av Karlstads kommun, utfört en miljöteknisk markundersökning av jord vid Södra Kroppkärr i Karlstad. Syftet med undersökningen är att undersöka föroreningssituationen på området för detaljplanearbetet. Undersökningen ska användas för att översiktligt bedöma eventuellt åtgärdsbehov samt att klassa eventuella överskottsmassor. 2 Områdesbeskrivning 2.1 Beskrivning av området Undersökt område ligger väster om villabebyggelsen på Södra Kroppkärr. Området gränsar i norr till E18. Väster om området finns en höjd bevuxen med skog. Österut finns bostadsbebyggelse och ett koloniområde. Söder om området finns Karlstads kommuns växthus. Läget visas i Figur 1. Figur 1. Läge för undersökt område. Karta från karlstad.se Nu utförd undersökning visar att marken utgörs av fyllning som överlagrar sandiga och siltiga jordar. 1(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

6 I samband med undersökningen påträffades vatten mellan 1,4 och 2,4 m under markytan. 2.2 Markanvändning Området ska planeras för bostäder varför vi bedömer att markanvändningen bäst motsvarar ett område för känslig markanvändning (KM). 3 Historik Områdets historik har undersökts och presenteras i en rapport (Sweco, 2017). Verksamheten vid den nedlagda handelsträdgården startade i mitten på 50-talet och avslutades i mitten av 70-talet. Det finns inga uppgifter om vilka kemikalier som användes, men då klorerade pesticider var vanligt förekommande på denna tid kan man misstänka att växterna besprutades med dessa bekämpningsmedel. På trädodlingen har Karlstads kommun bedrivit odling av träd och buskar från mitten av 50-talet fram till Buskarna och träden drevs upp och användes i kommunens projekt. Enligt muntliga uppgifter så har inga bekämpningsmedel använts, men vi kan inte utesluta att kemikalier använts på trädodlingen. Växthusen är i dag helt raserade och trädplanteringen är omväxlande bevuxen med halvhög skog som har insprängda träd från trädodlingen. Området är nu oanvänt med undantag av en förskola i planområdets södra del. Läget för de tidigare verksamheterna presenteras i Figur 2. 2(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

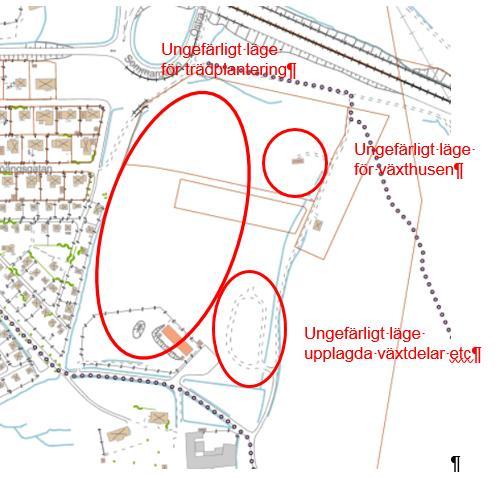

7 Figur 2. Område som berörs av undersökningen, med läge för de olika verksamheterna. Kartbild från Karlstads kommuns Karlstadkarta. 4 Provtagning och analyser Sammanställning samt utförande av provtagning och analyser finns sammanfattat i fältrapport, se Bilaga 1. Läge för provpunkterna redovisas i Bilaga 1 samt Figur 3. Provpunkterna är inmätta, se Bilaga 1. 3(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

8 Figur 3 Inmätt läge för provtagningspunkter. 4(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

9 5 Beskrivning av föroreningssituationen I Tabell 1 är resultatet från laboratorieanalyserna av jord presenterat. I Bilaga 1 och Figur 3 är läge för samtliga provpunkter markerade. För att få en uppfattning om föroreningshalten är samtliga halter jämförda mot de generella riktvärdena för känslig markanvändning (KM) och mindre känslig markanvändning (MKM) (NV 2009, NV2016) samt halter för nivåer mindre än ringa risk (MRR) (NV 2010). 5.1 Metaller XRF-mätningen, som redovisas i Bilaga 1, visar att halterna är förhöjda i de ytliga lagren runt växthusen. Analys av metaller verifierar xrf-mätningen och visar att de ytliga jordlagren runt växthusen är påverkade av metallföroreningar. Det är dock endast i provpunkt 17SW36 (på planen utanför växthuset) där det finns föroreningar i halter som överskrider de generella riktvärdena för KM samt MKM. På nivån 0-0,25 m överskrider halten zink riktvärdet för MKM medan halterna av bly, arsenik och kadmium överskrider riktvärdena för KM. Kombinationen av dessa föroreningar gör att den ytliga jorden klassa som farligt avfall enligt Avfall Sverige Prov taget på nivån 0,25-0,4 m visar att halterna är betydligt lägre, men zinkhalten överskrider riktvärdet för KM. Analysresultat i jämförelse med de generella riktvärdena samt nivå för mindre än ringa risk redovisas i Tabell 1. XRF-mätning samt labanalyser visar att halterna i den naturliga jorden är lägre än nivå för mindre än ringa risk. Vid trädplanteringen samt upplagsplatsen för växtdelar är halterna lägre än nivå för mindre än ringa risk i fyllnadsmassor samt naturligt material. 5(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

10 Tabell 1. Analysresultat metaller i jämförelse med generella riktvärden för jord MKM (NV Rap. 5976, uppdaterad tabell juni 2016) , KM (NV Rap. 5976, uppdaterad tabell juni 2016) , , Nivåer "mindre än ringa risk", (NV Handbok. 2010:1) , , Rapporteringsgräns > riktvärde Under ovanstående gränser Projektnr: Projektnamn: Södra Kroppkärr Fyskilaliska / allmänkemiska parametrar TS 105 C Grundämnen Arsenik As Barium Ba Bly Pb Kadmium Cd Krom Cr Kobolt Co Koppar Cu Kvicksilver Hg Nickel Ni Vanadin V Zink Zn Plats Enhet % 17SW36 0-0,25 76, ,4 9,1 2,5 20 0, SW36 0,25-0,45 85,4 <2, <0,2 2,3 0,96 6,3 0,083 1, SW37 0-0,30 86,4 <2, <0,2 4,1 1,3 13 0,09 2, SW37 0,3-0,7 91,4 <2 19 2,5 <0,2 1,1 0,5 1,7 0,011 0,68 4,6 16 Växthus 2 0-0,3 87, <0,2 4,5 1,2 13 0,084 2,8 9, SW22 0-0,2 83,1 <2, <0,2 2,8 0,87 5,2 0,024 1,7 6, SW16 0,6-1 84,3 2, <0,2 24 7,1 14 <0, SW17 0-0,3 82,4 <2, <0,2 4,1 1 7,4 0,046 2, SW26 0-0,5 87,1 <2, <0,2 2,1 <0, ,032 1,1 5, PAH, alifater, aromater och BTEX Analysen visar att halterna av PAH, alifater, aromater och BTEX understiger nivå för mindre än ringa risk med ett undantag. I provpunkt 17SW37, som ligger i växthuset längst åt väster, är halten av PAH-H strax över det generella riktvärdet för KM. Analysresultat i jämförelse med de generella riktvärdena samt nivå för mindre än ringa risk redovisas i 6(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

11 Tabell 2. Provpunkt 17SW36 ligger i anslutning till oljepåfyllningen. Inga föroreningar har påvisats på denna plats. 7(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

12 Tabell 2. Analysresultat PAH, alifater, aromater och BTEX I jämförelse med de generella riktvärdena för KM och MKM samt nivå för mindre än ringa risk. MKM (NV Rap. 5976, uppdaterad tabell juni 2016) , KM (NV Rap. 5976, uppdaterad tabell juni 2016) 3 3, , Nivåer "mindre än ringa risk", (NV Handbok. 2010:1) 0,6 2 0,5 Rapporteringsgräns > riktvärde Under ovanstående gränser Projektnr: Projektnamn: Södra Kroppkärr PAH:er PAH-L PAH-M PAH-H Alifatiska föreningar Alifater >C5-C8 Alifater >C8-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 Aromatiska föreningar Aromater >C8-C10 Aromater >C10-C16 Aromater >C16-C35 Bensen Toluen Etylbensen Plats Enhet 5.3 Bekämpningsmedel Analyser av bekämpningsmedel visar att aldrin+dieldrin samt kvintozen-pentakloranilin summa underskrider analysens rapporteringsgräns. Analys av DDT/DDD/DDE visar att det finns påverkan i den ytliga jorden i och runt de gamla växthusen. I Provpunkt 17SW36 (på planen utanför arbetshuset) överskrider halten av DDT/DDD/DDE det generella riktvärdet för KM medan halterna i de övriga punkterna underskrider riktvärdet för KM. I provpunkterna vid trädodlingen har ingen detekterbar halt uppmätts. Analyser av bekämpningsmedel i jämförelse med de generella riktvärdena redovisas i 17SW37 0-0,30 <0,045 0,5 1,1 17SW39 0-0,2 <0,045 0,11 0,17 17SW36 0,25-0,45 <0,045 0,13 0,16 <5 <3 <5 <5 <10 <4 <0,9 <0,5 <0,0035 <0,1 <0,1 17SW22 0-0,2 <0,045 0,14 0,14 17SW22 0,2-0,5 <0,045 <0,075 <0,11 17SW26 0-0,5 <0,045 0,11 0,13 8(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

13 Tabell 3. 9(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

14 Tabell 3. Analysresultat av bekämpningsmedel I jämförelse med de generella riktvärdena för KM och MKM. MKM (NV Rap. 5976, uppdaterad tabell juni 2016) 0,18 0,4 1 KM (NV Rap. 5976, uppdaterad tabell juni 2016) 0,02 0,12 0,1 Nivåer "mindre än ringa risk", (NV Handbok. 2010:1) Rapporteringsgräns > riktvärde Under ovanstående gränser Projektnr: Projektnamn: Södra Kroppkärr Klorerade pesticider aldrin + dieldrin kvintozenpentakloranilin summa S:a DDT/DDD/DDE Plats 6 Slutsatser och rekommendationer 6.1 Växthusen Enhet 17SW36 0-0,25 <0,00092 <0, ,64 17SW37 0-0,30 <0,00091 <0, ,047 17SW39 0-0,2 <0,00091 <0, <0,0055 Växthus 2 0-0,3 <0,00091 <0, ,054 17SW17 0-0,3 <0,00091 <0, <0, SW26 0-0,5 <0,00091 <0, <0,0055 Provtagningen har visat att den ytliga jorden vid de gamla växthusen är påverkad av föroreningar. Halterna understiger dock de generella riktvärdena för KM med undantag för provet på planen utanför arbetshuset (17SW36) samt provet i det västligaste växthuset (17SW37). I det västligaste växthuset har en halt av PAH-H som marginellt överskrider riktvärdet för KM uppmätts. På planen utanför arbetshuset finns en förorening av DDT/DDD/DDE som överskrider riktvärdet för KM. Dessutom har en mycket hög halt av zink uppmätts. Zinkhalten överskrider riktvärdet för MKM och tillsammans med övriga metallhalter gör sammanräkningen enligt Avfall Sverige 2007 att provet klassas som farligt avfall. De olika typerna av föroreningar tyder på att kemikalier har hanterats på ytan utanför arbetshuset. Den höga halten av zink kan bero på att de kemikaliefat som använts kan ha varit gjorda av zink. µg/kg Ts 10(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

15 För att klargöra utbredningen av föroreningen på planen utanför arbetshuset bör ytliga prover tas ut och analyseras i fält med xrf samt på laboratorium avseende metaller och bekämpningsmedel. Med tanke på de höga föroreningshalterna utanför arbetshuset kan det finnas en risk att betong och byggmaterial i arbetshuset är förorenade. En inventering inklusive provtagning av byggnadsdelar i arbetshuset rekommenderas inför rivning. Analyser från övriga delar av växthusen tyder på att halterna är lägre än det generella riktvärdet för KM. De något förhöjda halterna i den ytliga jorden innebär dock att ev. överskottsmassor av befintlig fyllning inte kan hanteras utan att kontrollera med tillsynsmyndighet om en anmälan om återanvändning av massorna krävs. Kompletterande provtagning av överskottsmassor kan krävas. 6.2 Trädplantering och övriga områden I områdena utanför växthusen underskrider samtliga analyserade prover nivå för mindre än ringa risk. Analyserna indikerar att samtliga massor kan hanteras utan restriktioner med avseende på föroreningsinnehåll. Om massor med avvikande syn- och /eller luktintryck påträffas vid markarbeten så måste dock en ny bedömning utföras. 7 Referenser Avfall Sv. 2007: Uppdaterade bedömningsgrunder för förorenade massor, Rapport 2007:01, Avfall Sverige. NV 2009: Riktvärden för förorenad mark. Modellbeskrivning och vägledning. SNV Rapport NV 2010: Återvinning av avfall i anläggningsarbeten, Naturvårdsverkets handbok 2010:1 UTGÅVA 1 februari NV2016- Generella riktvärden för mark i-miljoarbetet/vagledning/fororenade-omraden/berakning-riktvarden/generella-riktvarden pdf Sweco 2017 PM - Kortfattad historik avseende del av fastigheten Södra kroppkärr 1:1 samt fastigheterna Södra Kroppkärr 1.22 och 1:23. Uppdragsnummer Annika Niklasson Handläggare Sara Häller Granskning 11(11) repo001.docx RAPPORT ORGINAL MILJÖ_SÖDRA KROPPKÄRR SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\rapport mu kroppkärr.docx

16 RAPPORT- FÄLTRAPPORT Detaljplan Södra Kroppkärr FÄLTRAPPORT ORIGINAL SWECO ENVIRONMENT ANNIKA NIKLASSON repo001.docx Sweco

17 Innehållsförteckning 1 Syfte 2 2 Sammanställning av provtagning 2 3 Utförande Jordprovtagning Inmätning av provpunkter 5 4 Resultat Fältanalyser Jord Laboratorieundersökningar 6 Bilagor Bilaga 1- Karta över provtaget område (1 sid) Bilaga 2- Fältprotokoll (1 sid) Bilaga 3- Protokoll avseende laboratorieanalyser (26 sid) 1(6) repo001.docx RAPPORT- FÄLTRAPPORT ORIGINAL SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\södra kroppkärr fältrapport.docx

18 1 Syfte Sweco har, på uppdrag av Karlstad kommun, utfört en översiktlig miljöteknisk markundersökning vid Södra kroppkärr, Karlstad kommun. Syftet med provtagningen var att få en bild av föroreningssituationen på området inför detaljplanearbete. Detta för att: Bedöma om åtgärd krävs inför planerad byggnation Ge underlag för hur överskottsmassor från området ska hanteras Resultat, utförande och laboratorieanalyser finns sammanfattade i denna fältrapport. För utvärdering av resultat hänvisas till separat PM. 2 Sammanställning av provtagning Jordprovtagning utfördes i 13 st provpunkter. För provtagning i tio av provpunkterna användes skruvprovtagning (störd jordprovtagning) med borrbandvagn. För de övriga tre genomfördes provtagningen med provgropsgrävning. Prov uttogs dessutom i upplagda högar i sydöstra delen av planområdet. Högarna består av växtdelar. Undersökt område utgörs av en nedlagd handelsträdgård och en nedlagd kommunal trädplantering. En karta över samtliga provpunkter återfinns i Bilaga 1. En sammanställning över provtagna punkter finns i Tabell 1. I denna tabell hänvisas även till aktuella bilagor där övrig information från fältarbetet återfinns. Baserat på fältanalyser samt jordlagerföljd skickades 11 st prover för vidare laboratorieanalys. Samtliga laboratorieanalyser har utförts av det ackrediterade laboratoriet Eurofins. En sammanställning över antalet fältanalyser samt laboratorieanalyser finns i Tabell 2. 2(6) repo001.docx RAPPORT- FÄLTRAPPORT ORIGINAL SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\södra kroppkärr fältrapport.docx

19 Tabell 1 Sammanställning över utförd provtagning samt hänvisning till bilaga innehållande resultat från fältanalys samt jordlagerföljd och övriga observationer. Signaturen hänvisar till ansvarig fälttekniker/ handläggare i fält. Borrhål Område Metod Datum Fältanalyser Bilaga Signatur 17SW07 Växthus Skruvprovtagning PID & XRF 1,2 SECDDD 17SW08 Växthus Skruvprovtagning PID & XRF 1,2 SECDDD 17SW36 Växthus Skruvprovtagning PID & XRF 1,2 SECDDD 17SW37 Växthus Skruvprovtagning PID & XRF 1,2 SECDDD 17SW38 Växthus Skruvprovtagning PID & XRF 1,2 SECDDD 17SW39 Växthus Provgropsgrävning PID & XRF 1,2 SECDDD 17SW40 Växthus Provgropsgrävning PID & XRF 1,2 SECDDD Växthus 2 Växthus Provgropsgrävning PID & XRF 1,2 SECDDD 17SW05 Trädplantering Skruvprovtagning PID & XRF 1,2 SEMABW 17SW16 Trädplantering Skruvprovtagning PID & XRF 1,2 SEMABW 17SW17 Trädplantering Skruvprovtagning PID & XRF 1,2 SEMABW 17SW22 Upplagsplats Skruvprovtagning PID & XRF 1,2 SEMABW 17SW26 Trädplantering Skruvprovtagning PID & XRF 1,2 SEMABW 3(6) repo001.docx RAPPORT- FÄLTRAPPORT ORIGINAL SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\södra kroppkärr fältrapport.docx

20 Tabell 2. Sammanställning over utförda fält- samt laboratorieanalyser samt hänvisning till bilaga innehållande resultat för dessa analyser. Fält/labbanalys Analysmetod Ingående ämnen Antal analyser/jord Fält PID Flyktiga kolväten 55 2 Bilaga Fält XRF Metaller (Cu, As, Pb, Zn) 55 2 Labb ICP--AES Metaller 9 3 Labb GC-MS PAH 6 3 Labb GC-MS Alifater, aromater, BTEX, PAH 1 3 Labb GC-MS Bekämpningsmedel Utförande Utförandet vid fältarbetet framgår av detta kapitel. 3.1 Jordprovtagning Jordprovtagning genom skruvprovtagning utfördes med borrbandvagn Geotech BV 604D. Skruvlängd 1 m, skruvborr Ø 80 mm. Provgropsgrävning utfördes med grävmaskin. Samtliga jordprover uttogs i skikt efter jordlagerföljd, med maximal mäktighet på 0,5 m. Vid samtliga borrpunkter provtogs marken ned till minst en meter under fyllnadsmassorna, dock minst två meter. Jordlagerföljd och provtagningsdjup redovisas i Bilaga 2. Innan provtagning avlägsnades det yttersta lagret av jorden på skruven (skars bort med kniv), för att minimera kontaminering av jord från överliggande lager. För att minimera risken från kontaminering av tidigare provtagen mark uttogs ingen jord i kontakt med skruven. Vid provtagning i provgrop skrapades det yttersta lagret av innan prov uttogs. Samtliga jordprover lades i diffusionstäta plastpåsar. För att minimera risken med avgång av eventuella flyktiga ämnen dubbelveks påsen och en påsklämma sattes på provpåsen. Fältanalys med en fotojonisationsdetektor (PID) utfördes på alla av de uttagna jordproverna. PID är ett fältinstrument som mäter totalhalten flyktiga organiska ämnen (VOC) i jordprovens por luft. Mätresultaten utgörs av totalhalten flyktiga organiska ämnen i gasfas. Mätningarna utförs på den gas som ställer sig i jämvikt med jordprovet inneslutet i en diffusionstät påse. Faktorer som påverkar huruvida ett prov ger utslag på PID är bland annat mängden prov, temperatur, ingående föroreningar, tid från provtagningstillfället och mängden luft i provtagningspåse. 4(6) repo001.docx RAPPORT- FÄLTRAPPORT ORIGINAL SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\södra kroppkärr fältrapport.docx

21 För att få representativa PID-analyser behandlades samtliga prov enligt samma procedur från provtagning till analystillfälle. I samtliga provpåsar uttogs samma mängd prov. Provpåsarna förvarades i rumstemperatur över natt innan de analyserades. Detta då kylda prover avger mindre flyktiga föreningar än rumstempererade, vilket kan leda till att föroreningar ej detekteras. Samtliga prov analyserades även med xrf-analys (röntgenfluorescens). Denna analys utfördes med avseende på metaller. De metaller som har visat sig överensstämma bäst mellan xrf-analys och laboratorieanalyser är koppar (Cu), bly (Pb), arsenik (As) och zink (Zn). Detta är anledningen till att endast halter av dessa ämnen presenteras i fältrapporten. För att få en mer representativ halt utfördes analysen 2 ggr/påse (medelvärdet redovisas i Bilaga 2). Prover uttagna för laboratorieanalys förvarades kylt under och efter provtagning i väntan på transport till lab. 3.2 Inmätning av provpunkter Inmätning av undersökningspunkter har skett i plan och höjd med GPS-station, RTKmätning. Koordinatsystem i plan: SWEREF Höjdsystem: RH2000 5(6) repo001.docx RAPPORT- FÄLTRAPPORT ORIGINAL SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\södra kroppkärr fältrapport.docx

22 4 Resultat 4.1 Fältanalyser Jord Resultat från fältanalyser av jordprov finns redovisade i Bilaga 2. Vid växthusen påvisades förhöjda halter av bly i samtliga ytliga prov. Vid planen utanför arbetshuset påvisades en mycket hög halt av zink på nivån 0-0,25 m. Vid trädplanteringen var halterna lägre och det var endast enstaka prov som påvisade förhöjda halter av bly. PID mätningen gav inget utslag i något prov. Fältanalyserna användes till grund för uttag av prov som skickades på vidare laboratorieanalys. Vilka prov som skickats till analys framgår av Bilaga Laboratorieundersökningar Analysrapporter från samtliga laboratorieanalyser återfinns i Bilaga 3. Annika Niklasson Handläggare, fältprovtagning Sara Häller Granskning 6(6) repo001.docx RAPPORT- FÄLTRAPPORT ORIGINAL SECDDD \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ original\södra kroppkärr fältrapport.docx

23 11 SÖDRA KROPPKÄRR SW05 1: SW SW37 S 17SW07 S 17SW38 1: SW08 S Växthus 2 1:22 S SW S SÖDRA KROPPKÄRR 1:1 17SW16 S SW26 S 17SW22 S 55.4 SWECO Environment AB Sandbäcksgatan 1, Box 385, Karlstad Telefon , Telefax Org.nr , säte Stockholm Ingår i SWECO-koncernen

24 Bilaga 2 Fältrapport Södra Kroppkärr detaljplan Provpunkt Djup (mumy) Jordlagerföljd Fyll eller naturlig Datum gv-yta (mumy) Provdjup (mumy) MRR KM MKM Rek. FA Cu XRFmedel (ppm) Zn XRFmedel (ppm) As XRFmedel (ppm) Pb XRFmedel (ppm) PID (ppm) Övrigt Växthusen 17SW07 0-0,25 grsasimu F ,25 Brun färg, torrt <8 69 <4,7 28 <10 0,25-1 grsa N ,25-1 Ljusbrun färg, torrt Stopp 1,0 m <8 23 <4,1 12 <10 17SW08 0-0,3 sisamu F ,3 Brun färg, torrt. Inslag av tegel 9 47 <4,6 24 <10 0,3-0,5 orgsisa F ,3-0,5 Ljusbrun färg, torrt <8 15 <4 10 <10 0,5-1 grsit N ,5-1 Ljusbrun färg, torrt <4,4 11 <10 1,0-2,0 grsisa N ,5 Ljusbrun färg, torrt. Stopp 2 m <8 14 <4 10 < ,5-2,0 <8 15 <4,1 10 <10 17SW36 0-0,25 musa F ,25 Brun färg, torrt Vid oljepåfyllning < <5,2 41 <10 x 0,25-0,45 orgsisa F ,25-0,45 Svart färg <8 241 <4,4 20 <10 x 0,45-0,80 Sa F ,45-0,80 Ljusbrun färg, torrt <8 20 <4 10 <10 0,8-1 grsi N ,8-1 Ljusbrun färg, torrt <8 18 <3,9 7 <10 1,0-2,0 sisafv N ,0-1,5 Ljusbrun färg, torrt <8 13 <3,8 9 < ,9 1,5-2,0 Ljusbrun färg, torrt. Stopp <8 8 <3,9 10 <10 17SW37 0-0,3 Mu F ,3 I växthus. Brun färg, torrt <8 71 <5,8 79 <10 x 0,3-0,7 sisaf F ,3-0,7 Ljusbrun färg, torrt <8 20 <4 10 <10 x 0,7-1 grsafsi N ,7-1 Ljusbrun färg, torrt <8 29 <3,9 10 <10 1-1,2 Si N ,0-1,5 Ljusbrun färg, torrt <8 12 <4 10 <10 1,2-1,3 Sa N ,5-2,0 Ljusbrun färg, torrt <8 19 <4 11 <10 1,3-1,8 Si N Ljusbrun färg, torrt 1,8-2 Mn N Ljusbrun färg, torrt 17SW38 0-0,5 stgrsasimu F ,5 Brun färg, torrt <8 36 <4,8 30 <10 0,5-0,75 grsafsi F(?) ,5-0,75 Ljusbrun färg, torrt <8 23 <4,1 12 <10 0,75-1 sisa N ,75-1 Ljusbrun färg, torrt <8 15 <3,9 10 <10 1-1,2 grsamn N ,2 Ljusbrun färg, torrt. Stopp 1,2 m <8 15 <4,1 13 <10 17SW39 0-0,2 Mu F ,2 Brun färg, torrt <9 35 <4,5 20 <10 x Provgrop 0,2-0,4 Saf F(?) ,2-0,4 Ljusbrun färg, torrt <9 21 <4,1 6 <10 0,4-1,2 sasit N ,4-1,2 Ljusbrun färg, torrt <9 54 <4,4 17 <10 1,2-1,5 Mn N ,2-1,5 Ljusbrun färg, torrt <8 21 <4,1 10 <10 17SW40 0-0,2 grsamu F ,2 Brun färg, torrt <10 Provgrop 0,2-0,8 Saf N ,2-0,8 Ljusbrun färg, torrt <8 17 <4 10 <10 0,8-1,2 Mn N ,8-1,2 Ljusbrun färg, torrt <8 29 <4,1 10 <10 Växthus 2 ytprov 0-0,3 Mu F ,3 I växthus. Brun färg, torrt 9 80 <5,1 38 Labanalys <10 x Trädplantering mm 17SW05 0-0,4 sisamu F ,4 Brun färg, torrt <8 23 <4,6 28 <10 0,4-0,8 orgsasi F (evn) 0,4-0,8 Ljusbrun färg, torrt <8 9 <4 13 <10 0,8-1,0 sisa N 0,8-1,0 Ljusbrun färg, torrt <8 8 <3,9 8 <10 1,0-1,3 grsisa N 1,0-1,3 Ljusbrun färg, torrt <9 12 <4 10 <10 1,3-1,5 salesi N 1,3-1,5 Ljusbrun färg, torrt <9 30 <4,2 13 <10 1,5-2,0 sasilet N 1,5-2,0 Ljusbrun färg, torrt <9 35 <4,4 16 <10 2,0-3,0 lesafsi N 2,4 17SW16 0-0,3 sisamu F 0-0,3 Brun färg, torrt <8 20 <4 15 <10 0,3-0,6 grsisa F 0,3-0,6 Ljusbrun färg, torrt <9 15 <4,2 12 <10 0,6-1,0 silet N 0,6-1,0 Ljusbrun färg, torrt <5,1 26 <10 x 1,0-1,2 salesi N 1,0-1,4 Ljusbrun färg, torrt <9 42 <4,6 19 <10 1,2-1,4 silet N 1,4 1,4-1,6 sasi N 1,4-2,0 Ljusbrun färg, mkt blött <9 29 <4,1 11 <10 1,6-2,0 salesi N 2,0-3,0 lesi N 17SW17 0-0,3 sisamu F 0-0,3 Brun färg, torrt <8 32 <4,5 20 <10 x 0,3-0,7 orgsisa F (evn) 0,3-0,7 Ljusbrun färg, torrt <8 14 <4 12 <10 0,7-1,0 (le)si N 0,7-1,0 Ljusbrun färg, torrt <9 25 <4,3 15 <10 1,0-1,5 lesi N 1,0-1,5 Ljusbrun färg, torrt 9 46 <4,2 11 <10 1,5-2,0 lesi N 1,5 1,5-2,0 Ljusbrun färg, blött <4,2 12 <10 2,0-3,0 lesi N 17SW22 0-0,2 sisamu F 0-0,2 Brun färg, torrt <8 39 <4,1 13 <10 x upplag 0,2-0,5 sisaf F 0,2-0,5 Ljusbrun färg, torrt <8 34 <3,9 9 <10 x 0,5-1,0 lesafsi 0,5-1,0 Ljusbrun färg, torrt <9 49 <4,1 12 <10 1,0-1,4 orgsafsi 1,0-1,4 Ljusbrun färg, torrt <8 52 <4,1 15 <10 1,4-1,6 lesafsi 1,5 1,4-2,0 Ljusbrun färg, blött <9 57 <4,3 17 <10 1,6-1,7 legrsasi 1,7-2,0 grsile 2,0-3,0 sile 17SW26 0-0,5 muorgsisaf F 0-0,5 Brun färg, torrt <8 19 <4,3 18 <10 x vid dagis 0,5-1,0 lesi N 0,5-1,0 Ljusbrun färg, torrt <9 32 <4,5 15 <10 1,0-1,5 sile N 1,0-1,5 Ljusbrun färg, torrt <4,4 13 <10 1,5-2,0 sile N 1,6 1,5-2,0 Ljusbrun färg, blött <10 2,0-3,0 sile N \\seksdfs002\projekt\2363\ _karlstad._södra_kroppkärr\200_karlstad._södra_kroppkärr_miljö\19_original\ Original\Bilaga 2 Fältanteckningar Sid 1(1)
