1 UpRight UL25, UL32 & UL40 INSTRUKTIONSBOK UL25, UL32 & UL40 Från serienummer och uppåt ZIP-UP SVENSKA AB Tel: Tel:

2 UL25, UL32 & UL40 Serienummer och uppåt Vid kontakt med ZipUp AB för service eller reservdelar, vänligen uppge MODELL och SERIE- NUMMER som finns på serienummerplåten. Om serienummerplåten saknas finns serienumret även instansat på chassits ovansida, över framaxeln. Instansat serienummer ZIP-UP SVENSKA AB Järnmalmsgatan GÖTEBORG Tel: Tel:

3 INSTRUKTIONSBOK VARNING All personal skall noggrant läsa, förstå och följa alla säkerhetsregler och manöverinstruktioner innan manövrering av eller undehåll på någon UpRight-maskin. Säkerhetsregler Denna maskin är inte isolerad! Höj ALDRIG plattformen om inte alla fyra (4) stödbenen är korrekt ansatta. Höj ALDRIG plattformen utan att maskinen är horisontell. Försök ALDRIG att skjuta på maskinen med personal eller material på plattformen eller då plattformen är uppkörd. Manövrera ALD- RIG plattformen utan att först kontrollera avseende hinder eller andra faror ovanför plattformen. Klättra, sitt eller stå ALDRIG på plattformsräcket. DENNA MASKIN FÅR ENDAST AVÄNDAS INOMHUS! Använd inte denna maskin utomhus. ANVÄNDNING AV PERSONLIFTAR: Denna lift är tillverkad för att lyfta personal och deras verktyg samt material till arbetsplatser över mark. Den är tillverkad för reparations- och monteringsarbeten på arbetsplatser ovan mark (innertak, kranar, takkonstruktioner, byggnader etc.) All annan användning av maskinen är förbjuden. DENNA MASKIN ÄR INTE ISOLERAD MOT STRÖM! Det är därför nödvändigt att ha ett korrekt säkerhetsavstånd till högspänningsledningar eller andra strömförande föremål. Max tillåten plattformslast får INTE överskridas! Se max tillåten last på sidan 4 för detaljer. Användning av denna maskin som lyftkran (lyfta laster nerifrån och upp eller uppifrån och ned) är förbjuden! Överskrid ALDRIG max tillåten sidokraft för denna maskin. Se speciella begränsningar på sidan 4 för detaljer. FÖRDELA lasten jämnt på plattformen. KONTROLLERA alltid arbetsplatsen innan manövrering med avseende på potentiella faror såsom: hål, kanter, ojämnheter eller annat och undvik dessa. MANÖVRERA maskinen endast om underlaget håller för den belastning som hjulen utgör. VID NÖDSITUATION, tryck in NÖDSTOPPSKNAPPEN för att stoppa alla rörelser. Att klättra på plattformsräcket eller att kliva över från uppkörd plattform till någon konstruktion etc. är förbjudet! Demontering av plattformsgrinden eller någon annan del av plattformsräcket är förbjudet! Se alltid till att plattformsgrinden är stängd och låst. Det är förbjudet att ha plattformsgrinden öppen, (fastbunden i öppet läge), då plattformen är uppkörd! Det är förbjudet att öka maskinens arbetshöjd genom att placera stege eller ställning på plattformen! Utför ALDRIG underhåll på maskinen med uppkörd plattform om den inte är stöttad i uppkört läge. KONTROLLERA maskinen noggrant med avseende på: sprickor i svetsar, lösa detaljer, hydraulläckage, skadade manöverkablar och lösa el-anslutningareller hydraulslangar innan den manövreras. KONTROLLERA noggrant att alla dekaler och skyltar är på plats och läsbara innan manövrering. Använd ALDRIG en maskin som är skadad, inte fungerar riktigt eller som har skadade eller oläsliga dekaler. Modifiera eller ändra ALDRIG säkerhetssystemen detta medför fara för personal på och runt maskinen. Ladda ALDRIG batterierna nära öppen eld eller då det finns risk för gnistbildning. Batterier som laddas avger explosiva gaser. Modifiering av maskinen är förbjudet utan skriftlig tillåtelse från UpRight. Efter arbetets slut, säkra maskinen mot obehörig användning genom att sätta nyckelbrytarna i läge AV och tag bort nycklarna. 1

4 INNEHÅLLSFÖRTECKNING Introduktion... sid 4 Generell beskrivning... sid 4 Specialbegränsningar... sid 5 Plattformskapacitet... sid 5 Sidokraft... sid 5 Manövrer och indikeringar... sid 6 Montering av stödben... sid 7 Test av säkerhetsblockering... sid 7 Kontroll och säkerhetsinspektion innan körning... sid 7 Funktionskontroll... sid 7 Utför alla kontroller från chassits manövrer... sid 7 Manövrering... sid 8 Höjning av plattformen... sid 8 Sänkning av plattformen... sid 8 Nödsänkning... sid 8 Transport av maskinen... sid 9 Batteridrivna modeller... sid 9 Lastning... sid 9 Lossning... sid 10 Batteridrivna modeller... sid 10 Passage genom dörrar...sid 11 Sänkning... sid 11 Höjning... sid 11 Underhåll... sid 13 Batteriunderhåll... sid 13 Batteriladdning... sid 13 Inspektions- och underhållsintervaller... sid 14 Daglig inspektionslista... sid 15 Specifikationer... sid 16 2

5 3

6 INTRODUKTION Denna instruktionsbok täcker manövrering av UL25, UL32 och UL40 pelarliftar. GENERELL BESKRIVNING VARNING Använd INTE denna maskin utan att plattformsräcket är ordentligt fastsatt. 1. Plattform 2. Mast 3. Chassi 4. Stödben 5. Övre plattformsräcke (grind) 6. Nedre plattformsräcke 7. Chassits manövrer 8. Kraftkälla Motor Hydraultank 9. Batteribox (batteridrivna modeller) 10. Kasterhjul 11. Bakhjul 12. Skruvdomkrafter 13. Lastningsenhet 14. Låspinne plattformsgrind Fig. 1: Pelarlift 4

7 SPECIALBEGRÄNSNINGAR UL25, UL32 & UL40 Höjning av plattformen får endast ske på fast, horisontellt underlag. All fyra (4) stödbenen skall vara rätt installerade och ansatta innan maskinen manövreras. Denna maskin får endast användas inomhus. FARA Plattformen får ENDAST höjas då maskinen står på fast, horisontellt underlag. PLATTFORMSKAPACITET Max tillåten plattformslast för maskinen är: UL kg UL32 och UL kg Endast en (1) person får vistats på plattformen. SIDOKRAFT FARA Överskrid INTE max tillåten last eller max antal personer för denna maskin. Sidokraft är den kraft som uppstår genom påverkan av personer på plattformen mot objekt som väggar eller andra konstruktioner utanför plattformen. Max tillåten sidokraft är begränsad till 200N. FARA Överskrid INTE max tillåten sidokraft för denna maskin. 5

8 MANÖVRER OCH INDIKERINGAR Fig. 2: Manövrer och indikeringar Plattformens manövrer Chassits manövrer 1. Nödstoppsbrytare 2. Motorbrytare 3. Plattform upp 4. Plattform ned 5. Batteriladdare 1. LED-indikering (Visar att batteriet för nödsänkningen från plattformen behöver bytas). 2. Nödstoppsbrytare 3. Nyckelbrytare 4. Nödsänkningsventil 5. Vattenpass 6. Indikeringslampor stödben 6

9 MONTERING AV STÖDBEN 1. Tag bort stödbenen från sina förvarningsplatser på sidan av masten. 2. Sätt i stödbenet i uttaget i chassit (fig. 1). 3. Tryck in tills låspinnarna faller ned i hålen i stödbensändan. Drag därefter stödbenet utåt för att säkerställa att det sitter fast. 4. Upprepa ovanstående för övriga stödben. Säkerställ att alla fyra (4) låspinnarna låser riktigt. Vattenpass Skruvdomkraft UL25, UL32 & UL40 Fig. 3: Montering av stödben Indikeringslampor Låspinne 5. Nivellera chassit så att bubblan i vattenpasset kommer i centrumgenom att skruva ned skruvdomkrafterna (medsols). Justera inte genom att skruva motsols så att spänningen släpper i något stödben. 6. Alla fyra (4) stödbensfötterna måste vara i fast kontakt med ett hållbart underlag och varje stödbensindikering skall vara tänd innan plattformen höjs. TEST AV SÄKERHETSBLOCKERING FARA Utför ALDRIG denna test från plattformens manövrer. 1. Sätt i alla fyra (4) stödbenen på ett riktigt sätt och nivellera chassit. 2. Släpp spänningen på ett (1) av stödbenen genom att vrida skruvdomkraften motsols tills indikeringslampan slocknar. 3. Stå på marken och aktivera, på chassits manöverpanel, manöverbrytaren för Plattform upp. Plattformen skall inte gå att höja. 4. Nivvelera chassit igen. 5. Upprepa steg 2, 3 och 4 tills alla fyra (4) stödbenen har testats. FARA Använd INTE en maskin där plattformen går att höja då spänningen släppts på ett stödben. Maskinen måste repareras innan den tas i bruk igen. 7

10 KONTROLL OCH SÄKERHETSINSPEKTION INNAN KÖRNING OBS: Läs noggrant, förstå och följ alla säkerhetsregler, manöverinstruktioner och dekaltexter. Utför följande, varje dag, innan körning. 1. Kontrollera att alla fyra (4) stödbenen är rätt monterade. 2. Kontrollera att chassit är nivellerat Voltsmaskiner: Anslut maskinen till ett jordat 220 V uttag. 4. Batteridrivna maskiner: Verifiera att batterierna är laddade. 5. Utför testen av säkerhetsblockeringen. 6. Kontrollera masten utvändigt avseende skador. 7. Kontrollera, med helt nedsänkt plattform, hydrauloljenivån: Tag loss tanklocket på hydraultanken och kontrollera nivån på oljestickan. Fyll vid behov på hydraulolja. 8. Kontrollera att nivån i batterierna är riktigt. Se Batteriunderhåll på sidan Kontrollera att skyddsräcket är på plats och ordentligt fastsatt. 1. Hydraultank 2. Tanklock/Oljesticka 3. Motor 4. Mast 10. Inspektera maskinen noggrant avseende spruckna svetsar och konstruktionsskador, lösa eller saknade detaljer, hydraulläckage, skadad manöverkabel och lösa el-anslutningar. FUNKTIONSKONTROLL Referera till fig. 2 Manövrer och indikeringar på sidan 5 för placering av de olika manövrerna och indikeringarna. VARNING HÅLL UNDAN för plattformen då följande kontroller utförs. Kontrollera ovanför plattformen avseende hinder och/eller elledningar. OBS: Plattformen går inte att höja om inte alla fyra (4) är rätt monterade och med stödbens fötterna i fast kontakt med underlaget och alla indikeringslamporna tända. UTFÖR ALLA TESTER FRÅN CHASSITS MANÖVRER 1. Drag ut nödstoppsknappen på chassits manöverpanel. 2. Sätt nyckelbrytaren i läge Till. 3. Drag ut nödstoppsbrytaren på plattformens manöverpanel. 4. Tryck samtidigt in motorbrytaren och manöverknappen för Plattform upp för att höja plattformen. Släpp manöverknapparna för att avbryta. 5. Tryck samtidigt in motorbrytaren och manöverknappen för Plattform ned för att sänka plattformen. Släpp manöverknapparna för att avbryta. 6. Öppna nödsänkningsventilen för att kontrollera dess funktion. 7. Tryck in nödstoppsknappen på chassits manöverpanel för att kontrollera dess funktion. Alla funktioner skall vara brutna. Drag ut nödstoppsknappen för att återställa. 8. Tryck in nödstoppsknappen på plattformens manöverpanel för att kontrollera dess funktion. Alla funktioner skall vara brutna. Drag ut nödstoppsknappen för att återställa. 8

11 MANÖVRERING UL25, UL32 & UL40 Säkerställ, innan manövrering, att Kontroll och säkerhetsinspektion innan körning har utförts och att eventuella felaktigheter reparerats. Manövrera inte en maskin som är felaktig. Föraren skall ha genomgått noggrann träning på denna maskin. OBS: Plattformen går inte att höja om inte alla fyra (4) stödbenen är rätt monterade, alla stödbensfötterna har fast kontakt med underlaget och varje stödbensindikering lyser. 1. El-drivna maskiner: Anslut maskinens kontakt till en godkänd förlängningskabel. 2. Batteridrivna maskiner: Kontrollera att batteriladdaren är avstängd och att förlängningskabeln är borttagen. 3. Drag ut nödstoppsbrytaren på chassits manöverpanel. 4. Sätt nyckelbrytaren i läge Till. 5. Kliv upp på plattformen genom att drag ut låspinnen och fälla upp övre halvan av korgen. 6. Sänk ned övre halvan av krogen efter Du kommit upp på plattformen och säkerställ att låspinnen låser riktigt. HÖJNING AV PLATTFORMEN 7. Kontrollera att området över plattformen är fritt från hinder innan plattformen höjs. 8. Drag ut nödstoppsbrytaren på plattformens manöverpanel. 9. Tryck in både den mittersta och den översta manöverknappen, (motorbrytare och Plattform upp ), samtidigt för att höja plattformen. Släpp manöverknapparna för att avbryta. Vid nödsituation, tryck in nödstoppsknappen. 10. Inspektera visuellt masten avseende spruckna svetsar och skador, lösa detaljer, hydraulläckage, lösa el-anslutningar och felaktig funktion. Kontrollera avseende saknade detaljer. SÄNKNING AV PLATTFORMEN 11. Kontrollera att området under plattformen är fritt från hinder innan plattformen sänks. 12. Tryck in både den mittersta och den nedersta manöverknappen, (motorbrytare och Plattform ned ), samtidigt för att sänka plattformen. Släpp manöverknapparna för att avbryta. NÖDSÄNKNING Referera till fig. 2, sidan 6 Manövrer och indikeringar för placering av nödsänkningsventilen. VARNING Om plattformen inte går att sänka, klättra ALDRIG nedför masten. Stå fri från masten då nödsänkningsventilen manövreras. Be någon person på marklen att öppna nödsänkningsventilen för att sänka ned plattformen. Denna ventil är placerad innan för ett uttag i skyddet över kraftenheten på mastens vänstra sida. 1. Drag i knoppen för att öppna ventilen. 2. För att stänga ventilen, släpp knoppen. OBS: Plattformen går inte att höja om nödsänkningsventilen är öppen. 9

12 TRANSPORT AV MASKINEN Batteridrivna maskiner Lossa anslutningen och tag bort batteriboxen från maskinens bakkant. Fig. 5 Batteribox SE UPP Batteriboxen är tung, 23,6 kg. Lyft riktigt för att förhindra ryggskador. Batteribox LASTNING Referera till fig. 6 Lastning av UL-maskinen för transport på sidan 11. VARNING Säkerställ att laststödet kommer i rätt läge på flaket. Anslutning batteribox 1. Höj fästet för laststödet och sätt i låspinnen i övre hålet. 2. Säkra laststödet till fästet med kroken. 3. Placera maskinen så att bakkanten kommer i kontakt med lämmen eller flaket. 4. Frigör kroken och skjut ned laststödet så att det kommer i kontakt med lämmen eller flaket. Omplacera därefter lässtödet så att låspinnen kan sättas i det första tillgängliga hålet över laststödet. 5. Frigör låspinnen och drag ut T-handtaget tills låspinnen låser i ändan på T-handtaget. 6. Lyft, med T-handtaget upp maskinen, så att den vilar horisontellt på flaket. 7. Skjut maskinen framåt på flaket. Maskinen glider på laststödet tills de bakre hjulen är på flaket. Maskinen kan därefter rullas på de bakre hjulen och de övre kasterhjulen. 8. Återför T-handtaget till sitt förvaringslage. Se till att låspinnen låser T-handtaget. 9. Lastsäkra maskinen med lämplig surrning i gaffelfickorna placerade under chassit och i antingen axeln för de övre kasterhjulen på UL25 eller i tiltramen på UL32 och UL40. SE UPP För att förhindra skador på mastenheten skall inte surrning placeras över masten vid lastsäkring för transport. Spänn INTE surrningen för mycket då det kan leda till skador på maskinen. 10

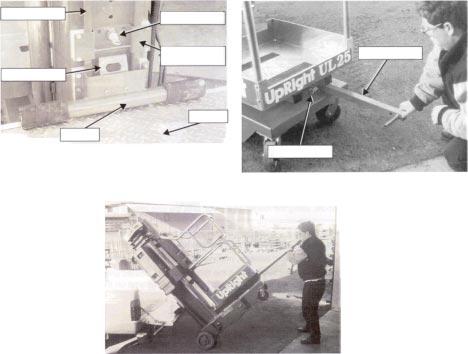

13 LOSSNING 1. Tag bort lastsäkringen. 2. Frigör låspinnen och drag ut T-handtaget tills låspinnen låser i hålet i ändan av T-handtaget. 3. Rulla maskinen bakåt tills de bakre hjulen kommer över kanten på flaket. 4. Drag nedåt i T-handtaget och låt maskinen glida på laststödet. Då maskinen slutar att glida på laststödet vrider den sig runt laststödet tills den når en vertikal position. Motverka maskinens vikt genom att lyfta uppåt i T-handtaget. Detta gör att maskinen försiktigt kan landa mjukt på sina hjul. 5. Återför T-handtaget till sitt förvaringsläge och säkerställ att låspinnen låser. Batteridrivna modeller Återmontera batteriboxen och koppla in den. Fig. 6 Lastning av UL-maskinen för transport Lastkanal Låspinne Krok Fäste för laststöd Låspinne Flakläm Laststöd Lastsstödet i lastposition Låspinne T-handtagets position Lastning eller lossning av maskinen på en lastbil 11

14 PASSAGE GENOM DÖRRAR UL32 och UL40 är utrustade med en tiltenhet som har kasterhjul (roterande hjul). Då maskinen tiltas bakåt på denna stödram reduceras höjden för att tillåta passage genom en standarddörr. Referera till Fig. 7 Passage genom dörrar på sidan 13. SÄNKNING SE UPP Innan maskinen tiltas bakåt på tiltenheten, säkerställ att låspinnen är korrekt isatt med sin låsnål monterad och att cylinderenheten är helt utdragen. Tappa INTE tiltramen. Vistas inte under tiltramen eller maskinen då den tiltas. 1. Säkerställ att området runt maskinen är fritt från personal och hinder. 2. Håll tiltramen och lossa låsnålen och låspinnen. 3. Sänk ned tiltramen till dess att hålet i cylinderenheten kommer i linje med hålet i övre monteringsfästet. Säkra cylinderenheten i det övre monteringsfästet med hjälp av låspinnen och låsnålen. 4. Drag ut tilthandtaget till tilt/lyft position genom att frigöra låspinnen och dra ut handtaget tills låspinnen låser igen. 5. Tryck tilthandtaget nedåt tills maskinen vilar på tiltramen. Då maskinen börjas luta bakåt balansera maskinens vikt med tilthandtaget och sänk sakta ned maskinen på tiltramen. 6. Tryck ned maskinen med hjälp av handtaget i bakkant på masten så att cylindern trycks ihop. 7. Återför tilthandtaget till sitt förvaringsläge och säkerställ att låspinnen låser handtaget. HÖJNING 1. Lyft maskinen med hjälp av handtaget på masten så att cylindern skjuts ut. 2. Drag ut tilthandtaget helt tills låspinnen låser. 3. Lyft upp med hjälp av tilthandtaget. Då maskinen närmar sig vertikalläge, balansera maskinens vikt med hjälp av tilthandtaget tills de främre kasterhjulen kommer i kontakt med underlaget. 4. Återför tilthandtaget till sitt förvaringsläge, säkerställ att låspinnen låser riktigt. 5. Håll i tiltramen, tag bort låspinnen och fäll upp tiltramen till sitt förvaringsläge. 6. Lås med låspinne och låsnål. 12

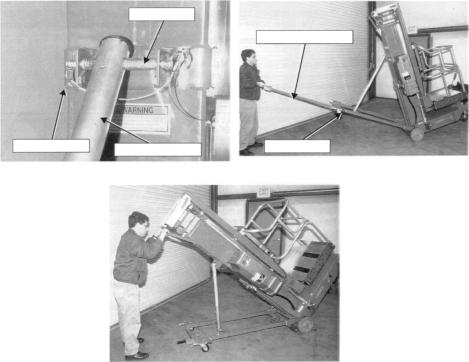

15 Fig. 7 Passage genom dörrar Låspinne Tilthandtag Låsnål Cylinderenhet Låspinne Cylindern säkrad med låspinne Höjning och sänkning med hjälp av tilthandtaget Komprimering av cylinderenheten 13

16 UNDERHÅLL BATTERIUNDERHÅLL VARNING Risk för explosiv gasblandning. Ha inte öppen eld, rök inte eller förorsaka gnistor nära batterier. Bär alltid skyddsglasögon vid arbete med batterier. Batterisyra är starkt frätande. Spola bort eventuellt spilld syra med rent vatten. Ersätt alltid batterier med UpRight originalbatterier eller med av tillverkaren godkända batterier som väger 22 kg styck. Kontrollera dagligen batterivätskenivån, speciellt om maskinen används i varmt, torrt klimat. Om nivån är lägre än 10 mm över plattrona i batteriet skall destillerat vatten fyllas på. Använd INTE kranvatten med högt mineralinnehåll eftersom det förkortas batteriets livslängd. Håll poler och batteriets ovansida rena. Referera till servicemanualen för kompletta serviceinstruktioner och för ökad livslängd. BATTERILADDNING VARNING Ladda batterierna i ett välventilerat utrymme. Ladda inte batterierna om maskinen är nära öppen eld eller gnistkällor. Permanent skada uppstår på batterierna om de inte laddas omedelbart efter det att de laddats ur. Lossa aldrig batterikablarna under laddning. Håll batteriladdaren torr. Laddare Batteri (inne i boxen) Timervred 1. Kontrollera vätskenivån i batteriet. Om nivån är lägre än 10 mm över plattorna skal destillerat vatten fyllas på. 2. Kontrollera att laddningsströmmen är inställd på 12 V. 3. Anslut en lämplig förlängningskabel till laddarens kontakt. Anslut förlängningskabeln i ett jordat nätuttag med rätt spänning och frekvens. 4. Vrid laddarens timervred till 12. Amperemätaren skall visa laddningsströmmen. 5. Då batteriet är fulladdat, sätt vredet i läge Från, Vrid inte vredet till läge Hold. Koppla bort förlängningskabeln. OBS: Batteriladdaren skal kopplas in i ett nätuttag försett med ett jordfelsskydd. OBS: Manövrera inte maskinen då laddaren är inkopplad. OBS: Förbrukade batterier skall lämnas till godkänd återvinningsstation. 14

17 INSPEKTIONS- OCH UNDERHÅLLSINTERVALLER UL25, UL32 & UL40 Den kompletta inspektionen består av periodiska visuella och funktionstester tillsammans med mindre justeringar som säkerställer en rätt funktion. Daglig inspektion förhindrar onormalt slitage och förlänger livslängden för alla system. Inspektion och underhåll skall utföras med angivna intervaller. Inspektion och underhåll skall utföras av personal som är tränade och har kunskap om mekaniska och elektriska system. VARNING Innan underhåll utförs skall Du lära Dig att manövrera maskinen. Blockera alltid masten så att plattformen inte kan sjunka då underhåll utförs med uppkörd plattform. Den dagliga underhållslistan visar service och underhållspunkter på maskinen. Kopiera listan och använd den då maskinen inspekteras. DAGLIG INSPEKTIONSLISTA FÖRKLARINGAR OK = I ordning Fel = Skall repareras innan maskinen tas i bruk Reparerad = Ange reparationsdatum INSPEKTIONSRAPPORT Datum: Ägare: Modell nr.: Serienummer: Servad av: Detalj Inspektion OK Fel Rep Batteri Kontrollera vätskenivån Kontrollera batterikablarnas kondition Chassi Kontrollera vattenpassets noggrannhet Kontrollera säkerhetsblockeringen för stödbenen Kontrollera kasterhjulen avseende skador Kontrollera att inga slangar sitter i kläm eller har skavsår Kontrollera svetsar avseende sprickor Manöverkabel Kontrollera att kabeln inte är i kläm eller har slitskador Manövrer Kontrollera funktionen Mastenhet Inspektera avseende skevjet, sprickor eller lösa nitar Nödsänkningssystem Öppna nödsänkningsventilen och kontrollera dess funktion Hydraulolja Kontrollera nivån Hydraulpump Kontrollera slanganslutningar avseende läckage Hydraulsystem Kontrollera avseende läckage Dekaler Kontrollera avseende skadade, oläsliga eller saknade dekaler & byt vid behov Plattform och Kontrollera svetsar avseende sprickor plattformsräcke Kontrollera plattformsgolvets kondition 15

18 SPECIFIKATIONER DETALJ UL25 UL32 UL40 Max plattformslast 159 kg 136 kg 136 kg Max antal personer 1 person 1 person 1 person Höjder Arbetshöjd 9,62 m 11,75 m 14,19 m Max plattformshöjd 7,62 m 9,75 m 12,19 m Minsta plattformshöjd 38 cm 368 cm 38 cm Dimensioner Total vikt 345 kg 390 kg 422 kg Tillägg för batterimodeller 29 kg 29 kg 29 kg Total bredd (utkörda stödben) 1,5 m 2,06 m 2,34 m Total längd (utkörda stödben) 1,42 m 1,98 m 2,26 m Dimensioner hopfälld Vertikal höjd 1,98 m 2,44 m 2,84 m Bredd 74 cm 74 cm 74 cm Djup 1,24 m 1,24 m 1,24 m Diagonal förvaringshöjd - 1,98 m 1,98 m Diagonal förvaringslängd - 2,53 m 2,9 m Systemspänning AC elektrisk motor 230 VAC 50/60 Hz Kraftkälla DC modeller 1 12 V batteri, grupp Amp timmar, minsta vikt 22 kg. Batteriladdare Automatiskt 230 V, 50 Hz Laddningsström 10 Amp 12 V. Volym hydraultank 5,7 liter Max hydraultryck 165 bar Hydraulolja Normal temperatur, över 0 C ISO#46 Låg temperatur under 0 C ISO#32 Extrem temperatur: under -17 C ISO#15 Manöversystem Tryckknapp för Upp och Ned, röd svampformad nödstoppsbrytare Skyddsräcke 1,1 m högt Specifikationerna kan ändars utan föregående varning. Hög temperatur eller kontinuerlig användning kan komma att förändra prestanda. Referera till servicemanualen för kompletta reservdels- och serviceinformationer. UL25/32/40 uppfyller alla CE och GS direktiv. 16
