1 Inbyggnads och monteringsanvisningar +P Fosfateliminering Teknisk rådgivning per telefon: +49-(0) (kl. 9-16) EA Solido SMART +P

2 Innehållsförteckning 1. Säkerhetsanvisningar Konstruktion och funktionssätt Konstruktion i behållaren BL Konstruktion i behållaren M Information om kemikaliebehållare Funktionssätt Leveransinnehåll: Installation Styrenhet S40 Solido SMART +P Om styrenheten Solido SMART S Inställningar P-eliminering (DOP) vid idrifttagning Ändra fyllnadsvolymen på kemikaliebehållare Ändra doseringspumpens inställda volymflöde Ändra doseringspumpens drifttid Visning av driftstimmar Viktiga anvisningar om styrning med DOP Larmmeddelande "Fyll på PAC" Särskilda anvisningar för underhåll Utfällningsmedel Verktyg Insugningsfilter i kemikaliebehållare Fyllnivå i kemikaliebehållare Fyll på kemikaliebehållare Doseringspump Bilaga Plintförbindningstabell/kabelskydd Tekniska data för doseringspump Datablad utfällningsmedel Utdrag ur säkerhetsdatabladets utfällningsmedel Prestandadeklaration Detta dokument förklarar i första hand komponenterna och monteringsstegen som skiljer sig från Solido SMART E-systemet utan fosfateliminering. Observera också den bifogade tekniska dokumentationen Solido SMART (DOKK5110). För anvisningar om installation av behållaren, se även motsvarande installationsanvisningar. Premier Tech Aqua 2 / 24 EA Solido SMART +P

3 1. Säkerhetsanvisningar Utfällningsmedel Observera: Irriterande/frätande Irriterar ögonen och huden. Undvik kontakt och bär lämplig skyddsutrustning. Använd endast behållare och beslag av plast. Vid korrekt utsläpp i biologiska avloppsreningsverk bör inte nedbrytning av aktiverat slam förväntas. Installation Observera: Anslutning, idrifttagning och öppning av elektriska komponenter får endast utföras av auktoriserade specialister. Elnätet måste skyddas med en FIskyddsströmbrytare 30 ma RCCB. Observera: Installationen av de små reningsverken får endast utföras av kvalificerad fackpersonal. Det är viktigt att säkerställa säker tillgång till de tekniska komponenterna. Olika versioner av befintliga installationsanvisningar är specialistföretagets ansvar och måste överenskommas med tillverkaren. Om det behövs får det endast utföras med all ström urkopplad i enlighet med olycksförebyggande föreskrifter (brist på syre). Observera: KKA:s anslutning till elnätet får endast utföras av en elektriker. Tillhandahåll FI-skyddsströmbrytare 30 ma Kontrollera den korrekta funktionen av strömanslutningen (PE skyddsledare intakt?) Drift Observera: Dra aldrig ur stickkontakten under normal drift av systemet. Bakterierna i de små avloppsreningsverken (KKA) måste alltid förses med syre på regelbunden basis. Avbryt därför inte strömförsörjningen till KKA även om du är borta länge (t.ex. på semester). Premier Tech Aqua 3 / 24 EA Solido SMART +P

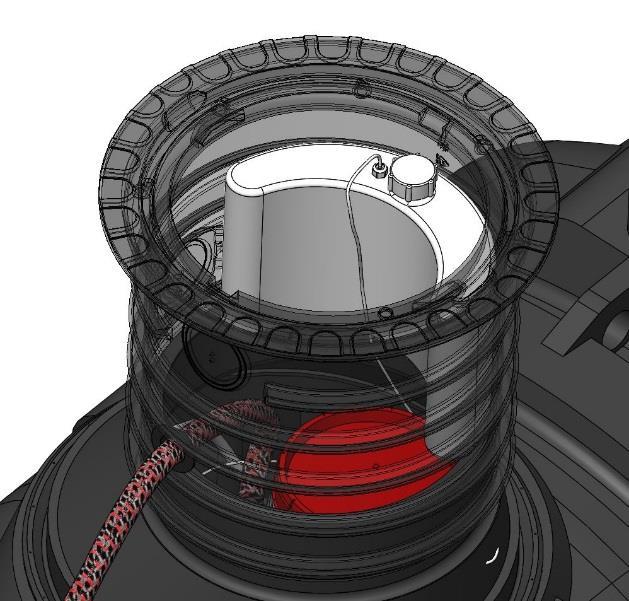

4 2. Konstruktion och funktionssätt 2.1 Konstruktion i behållaren BL Teknik-kapsel med doseringspump Kemikaliebehållare Manlucka med teknikkapsel och kemikaliebehållare Premier Tech Aqua 4 / 24 EA Solido SMART +P

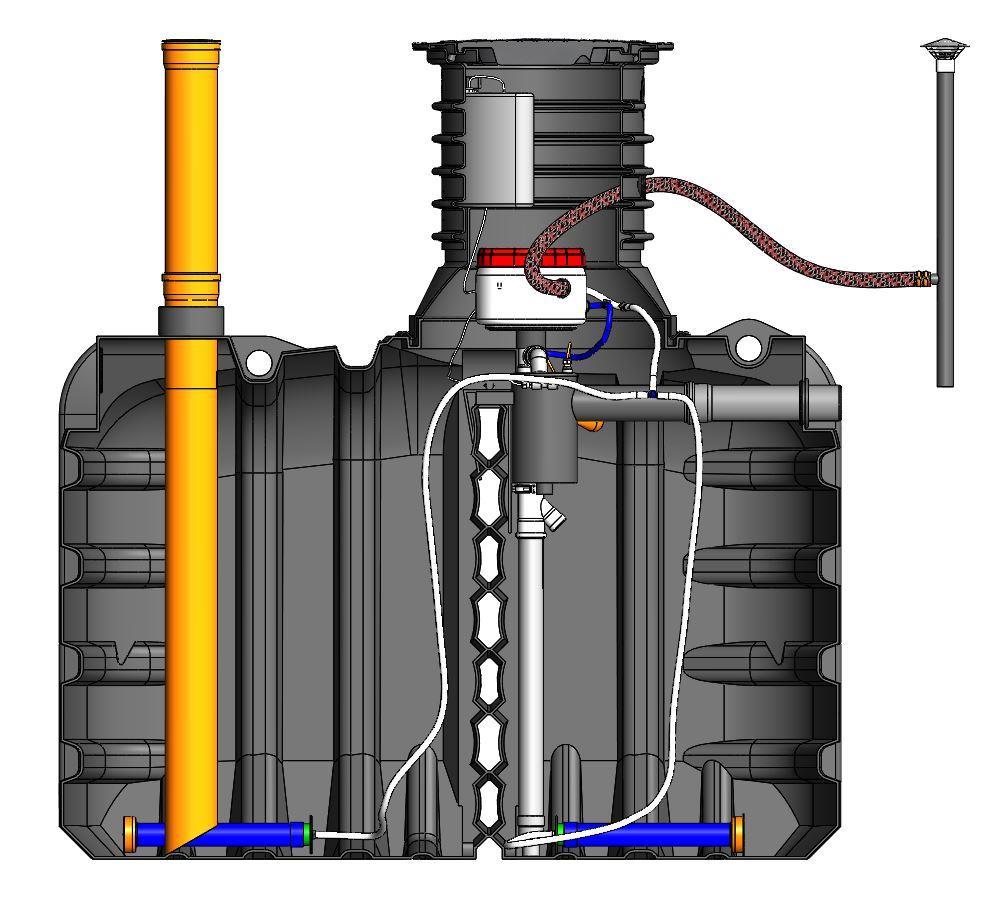

5 2.2 Konstruktion i behållaren M2 Kemikaliebehållare Teknik-kapsel med doseringspump Manlucka med teknikkapsel och kemikaliebehållare Premier Tech Aqua 5 / 24 EA Solido SMART +P

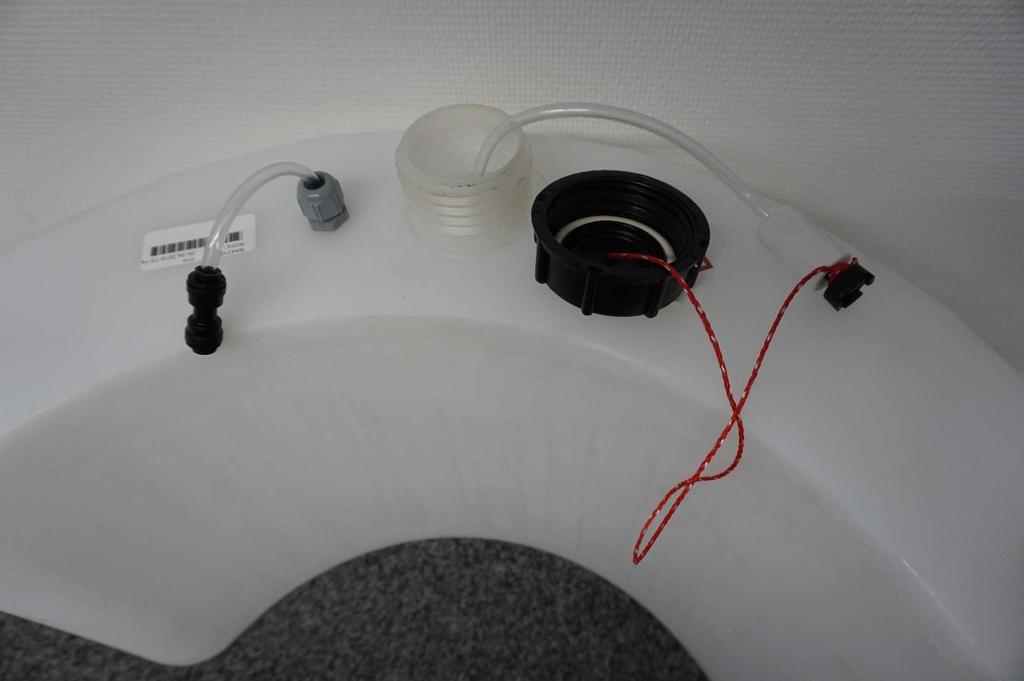

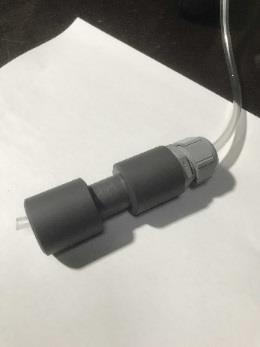

6 2.3 Information om kemikaliebehållare Dessa delar är förmonterade på kemikaliebehållare: Slangkoppling för Doseringsslang Införning av doseringsslang Påfyllningsöppning Vikt Insugningsfilter Locket med säkerhetssträng Funktionssätt För att minska fosfatkoncentrationen i det renade avloppsvattnet mäts utfällningen. Doseringen är tidsstyrd i SBR-reaktorn med en doseringspump en gång mot slutet av luftningscykeln. Den rekommenderade dosen är cirka 5 liter per faktiskt ansluten invånare och år. För inställningarna se kapitel 5 Styrenhet S40 Solido SMART Premier Tech Aqua 6 / 24 EA Solido SMART +P

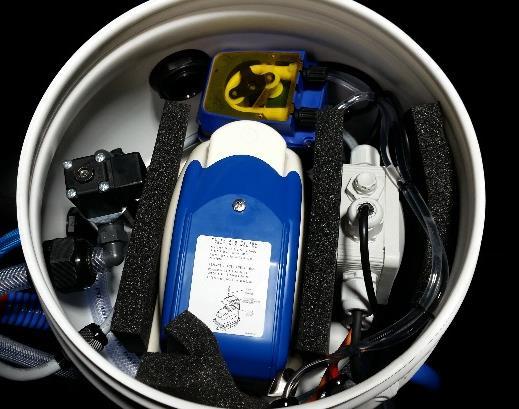

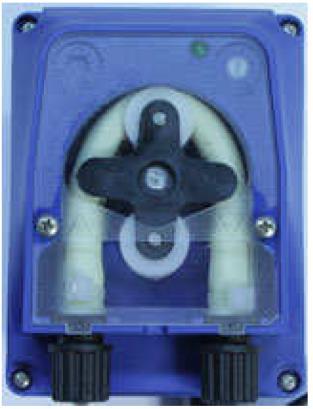

7 3. Leveransinnehåll: Obs: Endast delar som skiljer sig från standardformatet Solido SMART är listade. Mängd Beteckning 1 Teknikkapsel Solido SMART med doseringspump Figur 1 Doseringspump (slangpump, monterad i teknikkapseln) Sugsida Trycksida 1 Doseringsslang, PE, 4x6mm, genomskinlig för utfällningsmedel med doseringselement (trycksida, förmonterad på den tekniska kapseln) med hållarklämman Premier Tech Aqua 7 / 24 EA Solido SMART +P

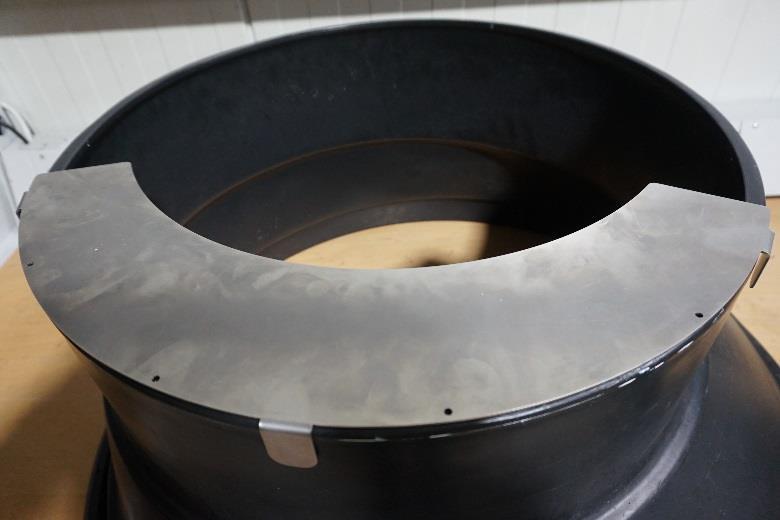

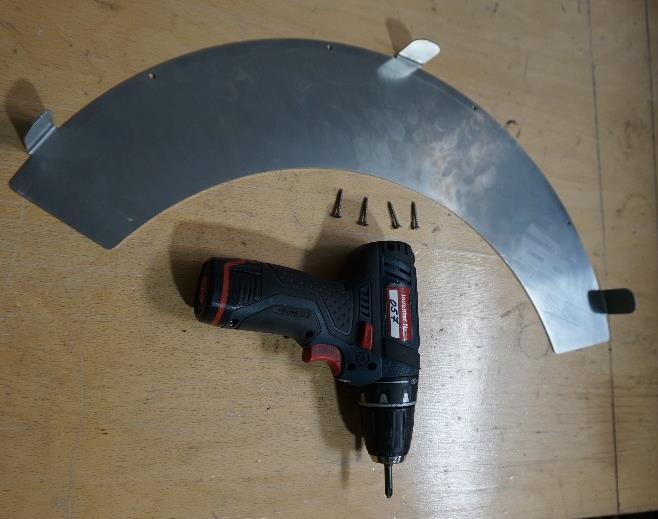

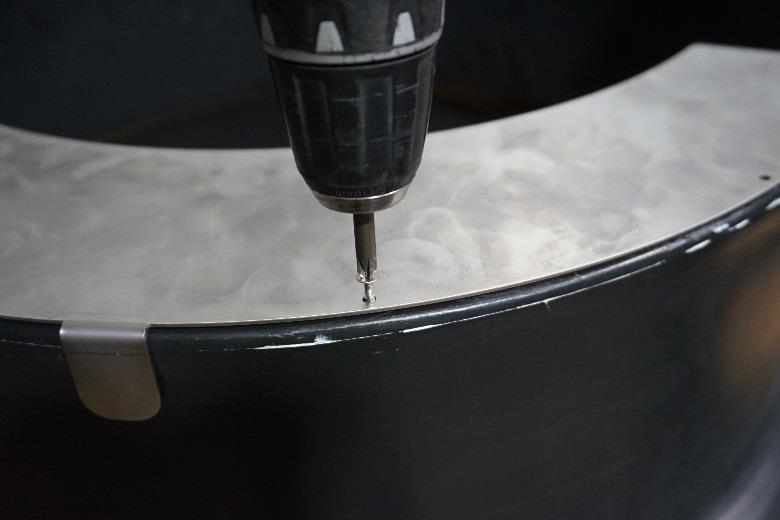

8 Mängd Beteckning Figur 1 Tank för utfällningsmedel, ca 21 liter, med förmonterad doseringsslang, insugningsfilter med vikt (sugsidan) Material för fastsättning Fyllnivå i kemikaliebehållare: 5 cm motsvarar ca 3L 1 Stödplattan för kemikaliebehållare 4. Installation Montera stödplattan för kemikaliebehållare på kanten av brunnsöppningen (BL-tanken) resp. konans kant (M2 tank). Premier Tech Aqua 8 / 24 EA Solido SMART +P

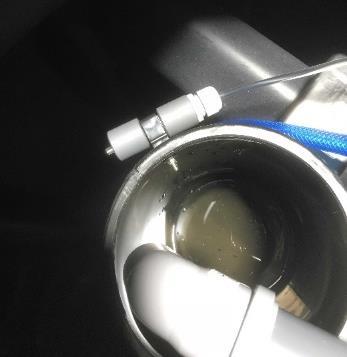

9 Placera kapseln och den fyllda bränsletanken bredvid manluckan. Anslut doseringsslangen till slangmunstycket på kemikaliebehållare. Fäst hållarklämman för doseringselementet till hålet på provtagningsdelen. Klicka på doseringselementet i hållarklämman. Placera utfällningsbehållaren på stödplattan och säkra den. Sätt i teknikkapseln enligt den teknisk dokumentationen DOKK5110. Premier Tech Aqua 9 / 24 EA Solido SMART +P

10 5. Styrenhet S40 Solido SMART +P Obs: Detta dokument förklarar i första hand komponenterna och menystegen som skiljer sig från Solido SMART E-systemet utan fosfateliminering. Observera också den bifogade tekniska dokumentationen Solido SMART (DOKK5110). 5.1 Om styrenheten Solido SMART S40 I gränssnittet används följande termer och förkortningar: Ventilation: Paus: DENI-fas: Luftningsprocessen som äger rum i cykeln Paus mellan de intermittenta ventilationsintervallen Paus mellan de intermittenta ventilationsintervallen Sedimenteringsfas: 90 minuters sedimenteringsfas vid slutet av en cykel KW-utsug: Kompressor: BEL: KWH: KWP: Start 125 %: DOP PAC Utsug av rent vatten, eventuellt kontinuerligt (forts., förinställt) eller intermittent Kompressorn i kapseln som aggregat Rörventilator Pump för rent vatten Renvattenpump (valfritt istället för renvattenlyftare) Inkörningsfas, som automatiskt aktiveras vid idrifttagning. Ventilationstiden ökas till 125 % av det inställda värdet i 240 dagar. Inkörnignsfasens varaktighet är inställbar. Inkörningsfasen kan valfritt användas eller avaktiveras. Dosering fosfateliminering Polyaluminiumklorid (utfällningsmedel) Premier Tech Aqua 10 / 24 EA Solido SMART +P

11 5.2 Inställningar P-eliminering (DOP) vid idrifttagning När S40-styrenheten första gången ansluts till Solido SMART-systemet och elnätet, startas startrutinen automatiskt. Viktiga systemparametrar är inställda, med följande logik för popup-menyerna i tre rader: Allmänt Exempel (Figur) Rad 1: Rad 2: Rad 3: Rubrik - vilka parametrar har specificerats Aktuell giltig inställning Om nödvändigt, kan ny inställning väljas (ändras med piltangenterna) Möjligt resultat efter ändring: Val av språk "engelska" Vid igångkörning väljer du: DOP (= dosering fosfateliminering) JA Premier Tech Aqua 11 / 24 EA Solido SMART +P

12 5.3 Ändra fyllnadsvolymen på kemikaliebehållare Vid igångkörning eller efter uppläggning, mata in nuvarande fyllnadsvolymen av kemikaliebehållare. Använd en mätsticka av plast (5 cm motsvarar ca. 3 L). Återstående volym kvar i kemikaliebehållare (bakåträkning) visas här. Inom parentes visas den ursprungliga volymen. Standard vid drift 0.00 L Tryck på mittknappen igen och skriv sedan in Servicelösenordet. Ange den nya fyllvolymen. Exempel: Fyllningsvolymen av kemikaliebehållare 15 L Visning av den nya fyllnadsvolymen Premier Tech Aqua 12 / 24 EA Solido SMART +P

13 5.4 Ändra doseringspumpens inställda volymflöde Obs: Standardinställning 42 ml/min (standard) Om ett annat värde bestäms under underhållet, ange det i kontrollen. Pumpens volymströmning Standardvärde (standard) vid SEKO PE-3: 42 ml/min Obs! vid större avstånd mellan kemikaliebehållare och pumpen kan inkrementell fyllning uppstå. Tryck på mittknappen igen och skriv sedan in Servicelösenordet. Ange det önskade värdet, bekräfta med mittangenten. Det nya värdet lagras. Premier Tech Aqua 13 / 24 EA Solido SMART +P

14 5.5 Ändra doseringspumpens drifttid För att optimera systemets rengöringskapacitet kan det vara nödvändigt att justera doseringspumpens körtid (som en del av underhållet). Gå till menyalternativet El-övervakning/DOP Och bläddra till raden Löptid DOP Det är doseringspumpens löptid i sek per cykel Tryck på mittknappen igen och skriv sedan in Servicelösenordet. Ange det önskade värdet, bekräfta med mittangenten. Det nya värdet lagras. Premier Tech Aqua 14 / 24 EA Solido SMART +P

15 5.6 Visning av driftstimmar Driftstimermenyn visar: DOP: Doseringspumpens driftstimmar PAC doserad: total doserad mängd polyaluminiumklorid (kumulativt) 5.7 Viktiga anvisningar om styrning med DOP Doseringspumpen övervakas inte avseende ström (inget larm om pumpen felar) När semesterläget är aktiverat är doseringspumpen inaktiv 5.8 Larmmeddelande "Fyll på PAC" 6 veckor innan minsta volymen på 500 ml (0,5 liter) uppnås, visas felmeddelandet på displayen: Fyll på PAC På så sätt finns tillräckligt med tid att organisera påfyllningen. Kontakta ditt underhållsföretag för detta. Premier Tech Aqua 15 / 24 EA Solido SMART +P

16 6. Särskilda anvisningar för underhåll 6.1 Utfällningsmedel 6.2 Verktyg Observera: Irriterande/frätande Irriterar ögonen och huden. Undvik kontakt och bär lämplig skyddsutrustning. Använd endast behållare och beslag av plast. Vid korrekt utsläpp i biologiska avloppsreningsverk bör inte nedbrytning av aktiverat slam förväntas. Mätstickan av plast för mätning av kemikaliebehållares fyllnivå Tratt och slang för fyllning av utfällningsbehållaren 6.3 Insugningsfilter i kemikaliebehållare Kontrollera sugfiltret i utfällningsbehållaren för avlagringar och blockeringar. Rengör vid behov. 6.4 Fyllnivå i kemikaliebehållare Som en del av underhållet måste den faktiska nivån i utfällningsbehållaren jämföras med den "teoretiska" nivån som visas på kontrollen (återstående PAC). Fyllnivå: 5 cm motsvarar ca 3 liter utfällning För betydande avvikelser måste orsaken klargöras. Möjliga orsaker: Pumpens volymströmning är inkorrekt inställd. Mätning: Mät pumpens volymflöde och, vid behov, justera inställningen på kontrollen, se kapitel 5.4 Blockering i doseringsslang eller doseringspump Fel i doseringspumpen Kontrollera pump, slang och sugfilter, rengör vid behov. Kontrollera pumpen. Premier Tech Aqua 16 / 24 EA Solido SMART +P

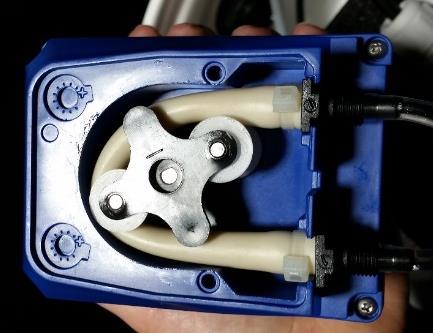

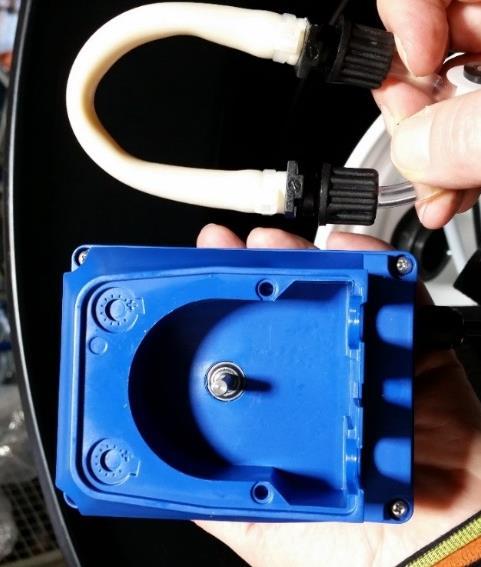

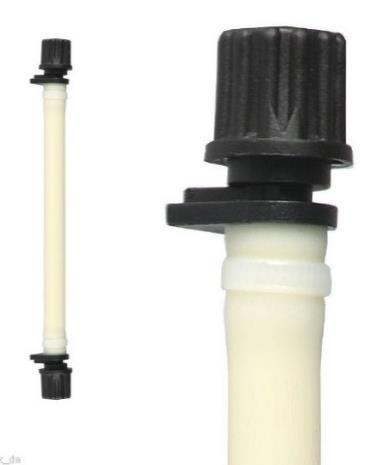

17 6.5 Fyll på kemikaliebehållare Observera: Följ säkerhetsanvisningarna för hantering av utfällningen, se Bilaga kapitel 7.4. Som utfällningsmaterial används polyaluminiumhydroxidklorid-pac. Fabrikat: Aquarel PK001 Leverantör: H2Ortner, Tyskland Behållare: Kanister 20 L, fyllning ca.25 kg (motsvarande ca.18,4 L) Se datablad i bilagan Årlig förbrukning för genomsnittligt enfamiljshus: ca 15 liter Efter fyllning av kemikaliebehållare måste den nya fyllnadsvolymen anges på kontrollen, se kapitel Doseringspump Pumpröret i höljet måste bytas ut en gång om året som en del av underhållet. Utbytesslang: Persitalikslang, material: Santoprene Sugsida Trycksida Premier Tech Aqua 17 / 24 EA Solido SMART +P

18 7. Bilaga 7.1 Plintförbindningstabell/kabelskydd PE T PE T Kontaktstift Eluttag S40 basversion Aggregat Funktion Nummerstift Alla PE PE Alla N 1 Kompressor L 2 Ventil KWH (eller KWP) L 3 Doseringspump DOP L 4 fri L 5 SWS SWS PÅ 6 Premier Tech Aqua 18 / 24 EA Solido SMART +P

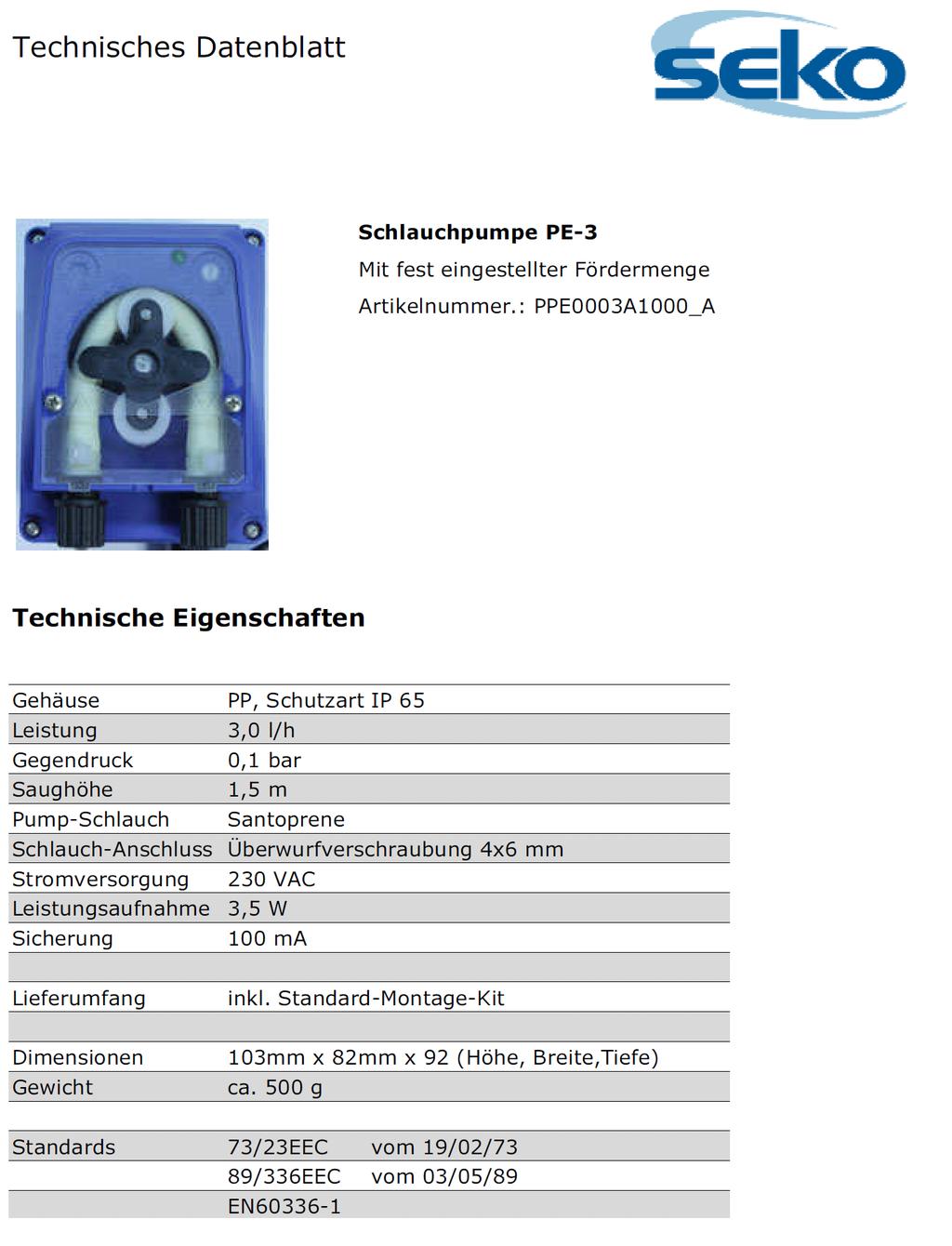

19 7.2 Tekniska data för doseringspump ± 15 % vid drift med vatten Premier Tech Aqua 19 / 24 EA Solido SMART +P

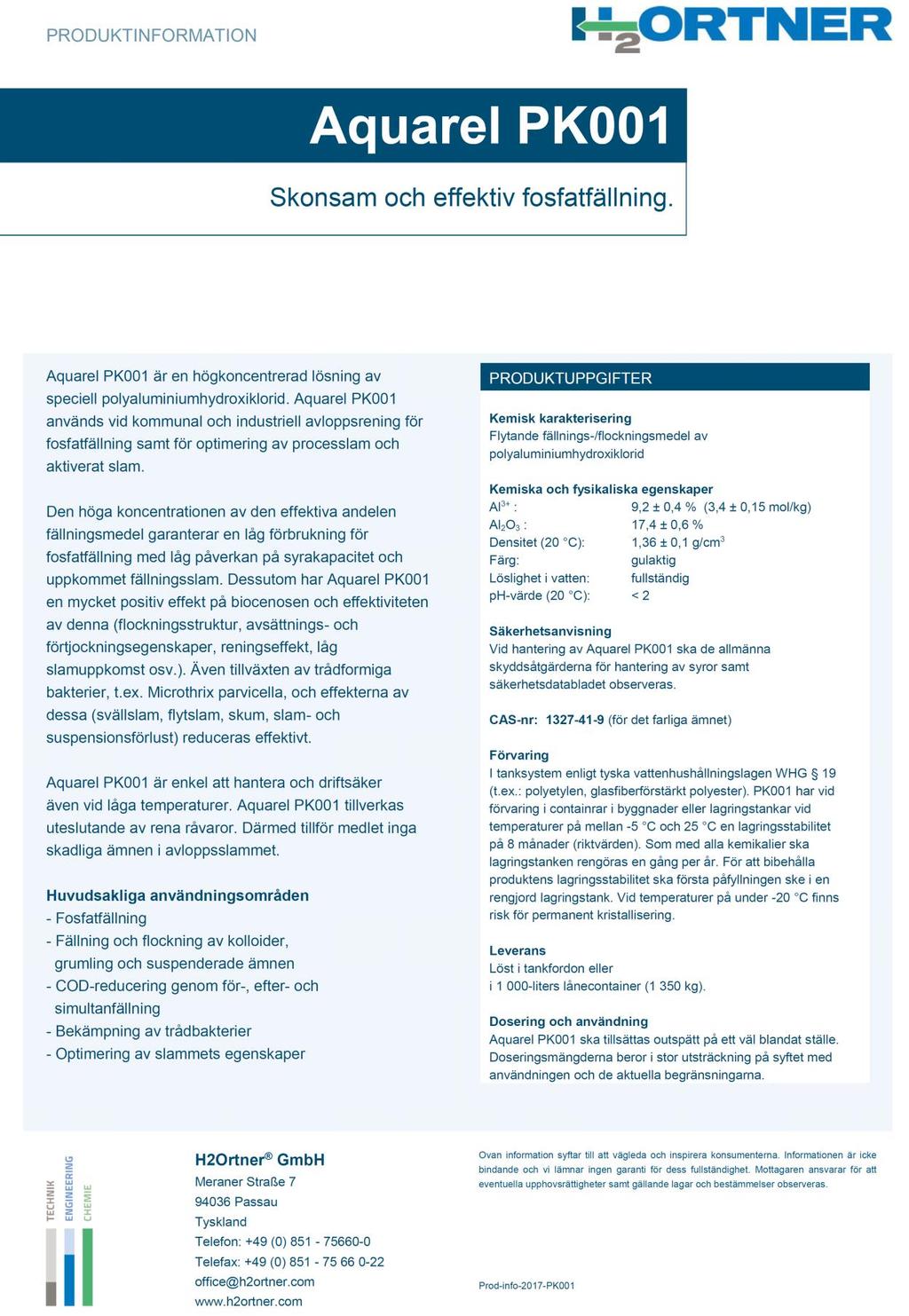

20 7.3 Datablad utfällningsmedel Premier Tech Aqua 20 / 24 EA Solido SMART +P

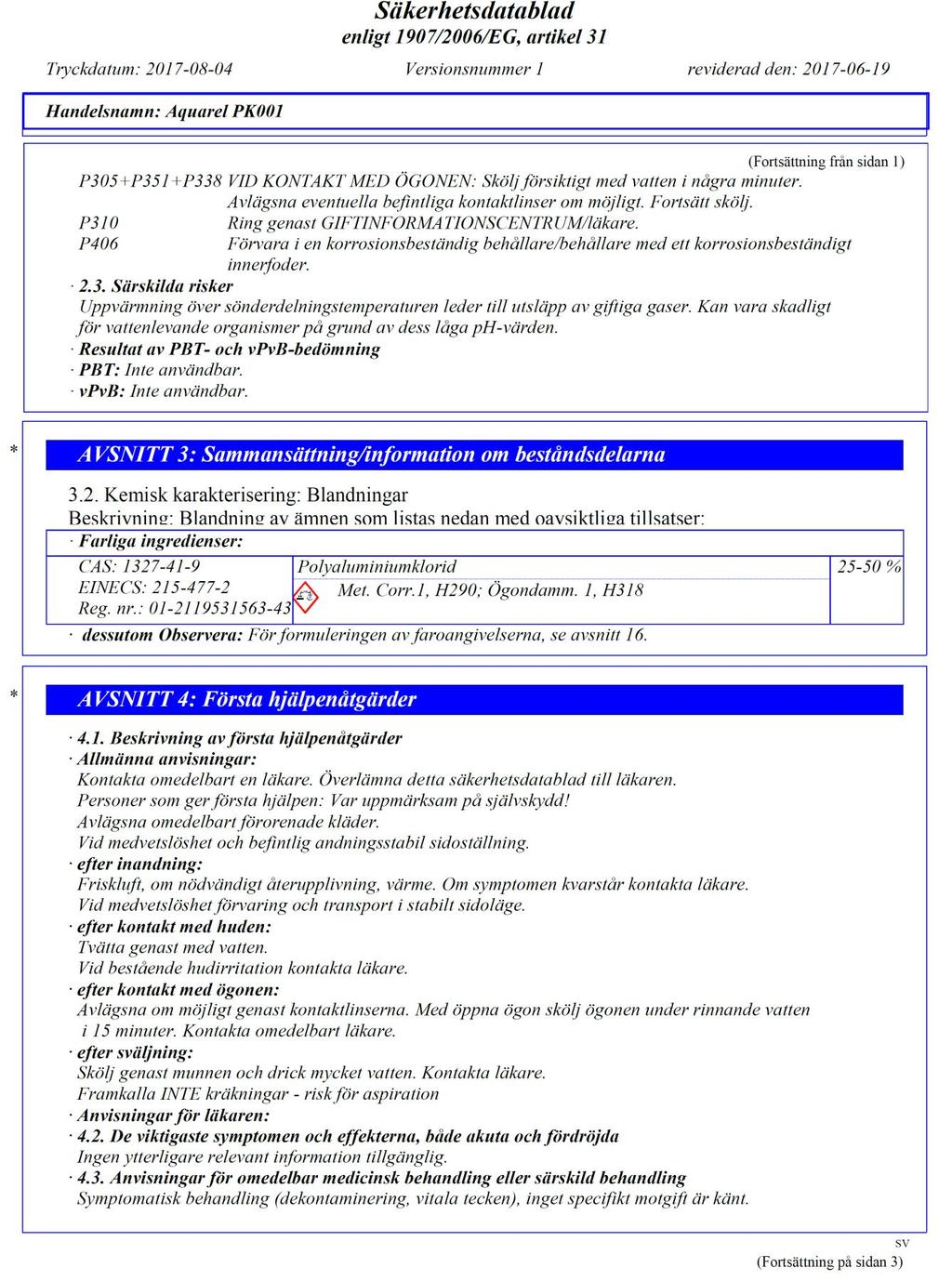

21 7.4 Utdrag ur säkerhetsdatabladets utfällningsmedel Namn: Aquarel PK001 Premier Tech Aqua 21 / 24 EA Solido SMART +P

22 Premier Tech Aqua 22 / 24 EA Solido SMART +P

23 7.5 Prestandadeklaration Premier Tech Aqua 23 / 24 EA Solido SMART +P

24 PREMIER TECH AQUA GmbH april 2018 Tekniska ändringar och alla rättigheter förbehålls. Inget ansvar tas för eventuella tryckfel. Innehållet i installations- och monteringsanvisningarna ingår i garantivillkoren. Vid planering och installation måste gällande standarder och andra föreskrifter samt förebyggande av olyckshändelser följas. Premier Tech Aqua 24 / 24 EA Solido SMART +P
