1 Lund Charlotte Sparrenbom 2, Torleif Dahlin 1, Håkan Rosqvist 1, Mats Svensson 3, Esben Auken 4, Mehrdad Bastani 5 and Jonas Moberg 6 1 Teknisk Geologi,LTH/Lunds Universitet, 2 Geologiska Inst., Lunds Universitet, 3 Tyréns AB, 4 Dept of Geoscience, Aarhus Univ. 5 Swedish Geological Survey, 6 ABEM Instrument AB

2 TRansparent Underground STructure TRUST TRUST Coordination, dissemination & innovation 1. TRansparent Underground STructure (TRUST) Management Ask, Dahlin, Kadefors, Larsson, Mahlemir (LTU LU Chalmers KTH UU) TRUST Holistic survey methods 2.1 Geoelectric site investigations Dahlin, Rosqvist, Sparrenbom, Auken, Svensson, Bastani (LU - AU Tyréns - SGU) 2.2 Multicomponent seismics and electromagnetics Malehmir, Juhlin, Pedersen, Bastani (UU SGU) TRUST Information models, data structures and visualization 2.3 Rock mass characterization Rosberg, Bjelm, Ask, Schunnesson, Stephens (LU LTU SGU) 2.4 Development of standards for functional requirements at underground facilities with respect to the chemical environment Ericsson, Mossmark, Dahlström (Chalmers NCC) TRUST Smart underground construction 3.1 Adaptive production methods Schunnesson & Olofsson (LTU) 4.1 Development of methodologies for rational and fast evaluation of geotechnical investigations Larsson, Svensson, Jonsson (KTH Tyréns LU) 4.2 Integrated use and interpretation of data from geophysical and nongeophysical methods for site investigation for underground construction Dahlin, Rydén, Günter (LU LIAG) 3.2 Optimization of Reinforcement Johansson & Stille (KTH) 3.3 Real Time Grouting Control Draganovic, Stille, Larsson (KTH)

3 2.1 Geoelectrical Imaging for Site Investigation for Urban Underground Infrastructure

4 Project Group Prof Torleif Dahlin, Lund Univ (LU) Dr Charlotte Sparrenbom, LU Dr Håkan Rosqvist, LU MSc Per-Ivar Olsson, LU MSc Sara Johansson, LU/ Tyréns Prof Esben Auken, Aarhus Univ (AU) Dr Gianluca Fiandaca, AU Dr Mehrdad Bastani, SGU Dr David Hagerberg, Tyréns Dr Mats Svensson, Tyréns Jonas Moberg, ABEM Instrument

5 Vision Förbättra möjligheterna att med geofysiska mätmetoder tolka undermarksförhållanden med avseende på geologi, grundvatten, konstruktioner och föroreningar i urban miljö för att uppnå ett mer kostnadseffektivt byggande

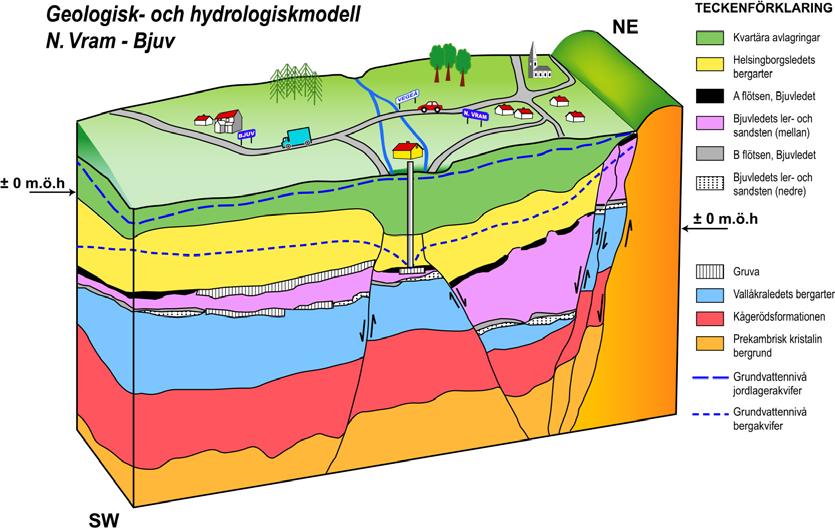

6 Varför geofysik? BH CSV:29 BH 121 BH 561 BH 508 BH 562 3CSV:323 NA BH 1060 BH 230 BH 224 3CSV:278 NF NM NE 60 S N

7 Nyckelparametrar för att förstå undergrunden Geologisk information Jordart, sorteringsgrad, tjocklek och utsträckning, djup, berggrund, strukturer, spricksystem och variation i egenskaper. Hydrogeologisk information. Grundvattennivå, akvifersutbredning och typ och hydrauliska gränser, hydrauliska gradienter, flödesriktning Konstruktioner under mark. Befintliga undermarks konstruktioner, gamla industrisynder, avfallsdeponier. Geo-kemisk information. Redox förhållanden, ph, salhalt, grundvattentemperatur, löst syre, TDS, turbiditet, föroreningshalt. Annan information. Vattenhalt i den omättade zonen, jordtemperatur, portryck etc.

8 Mål Visionen är att TRUST-projektet ska leda till: Optimerade beslutsunderlag för beslutsfattare, beställare och allmänhet Optimerade undersökningsprogram för fältundersökningar med avseende på teknik, kvalité och kostnader Riskminimering Forskning på en hög internationell nivå genom att undersöka orsakssamband mellan grundläggande kemisk-fysikalisk-biologiska processerna och de geofysikaliska signalerna

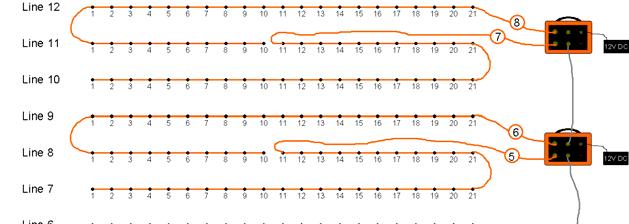

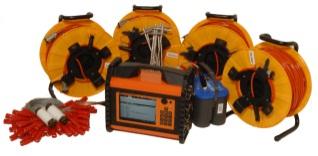

9 Princip resistivitet och IP

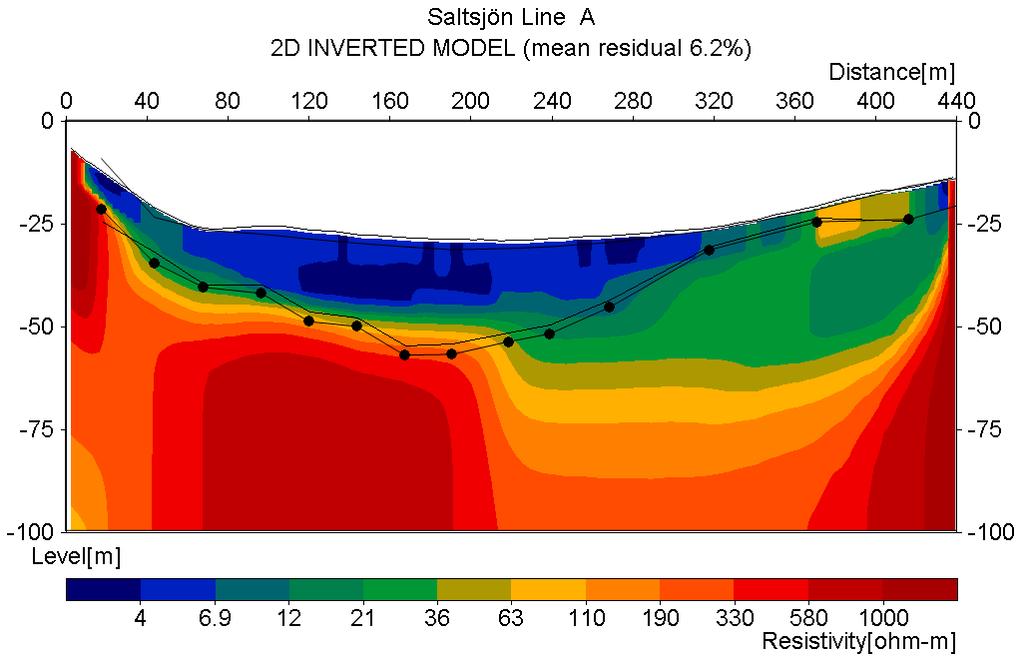

11 Pre-investigation for T-bana (underground trainline) to Nacka Depth to bedrock from JB-sounding (percussion hammer) marked by dots

12 3D Model A B C Berg Erosionsdal (forntida vattendrag)

13 Kombinera resistivitet och IP

14 Infiltration Aftonbladet 3 juli 2011 Köpenhamn lamslogs av åskovädret blixtar (DHI) 150 millimeter regn

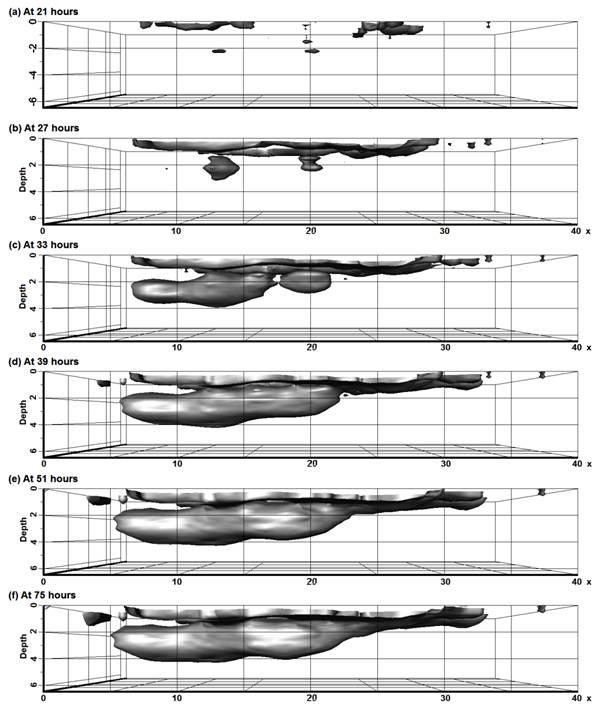

15 Infiltration vid skyfall 6 timmar mellan mätningarna Minskad resistivitet Isoytan (grå kropp) visar på en -6% förändring From Loke M.H., Dahlin T and Rucker D. (2013), Smoothness-constrained time-lapse inversion of data from 3-D resistivity surveys, Near Surface Geophysics, DOI: /

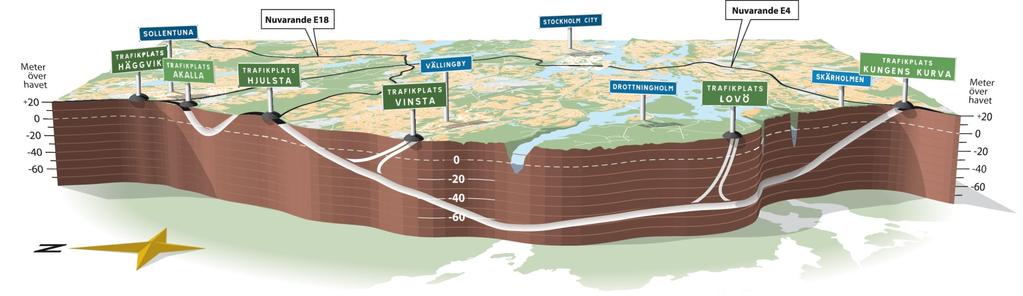

16 Fältområden Föroreningar Färgaren 3 Kristianstad klorerade kolväten Nässjö bangård metaller och kreosot Bergkvalitet Förbifart Stockholm

17 Färgaren tidigare undersökningar From Engdahl et al (Hifab)

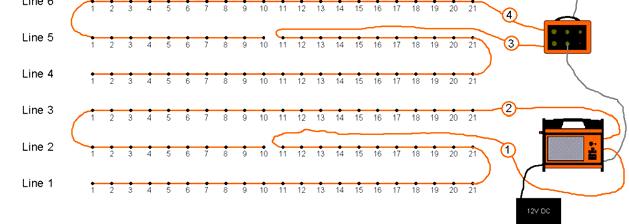

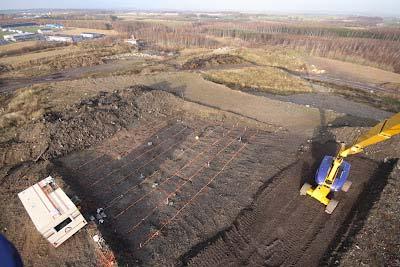

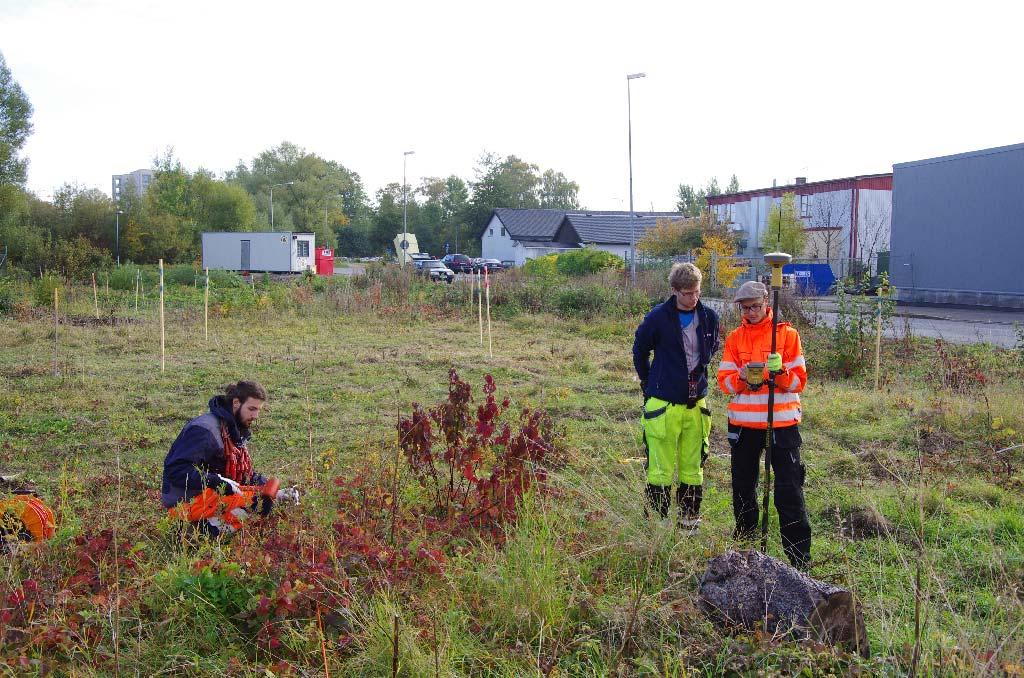

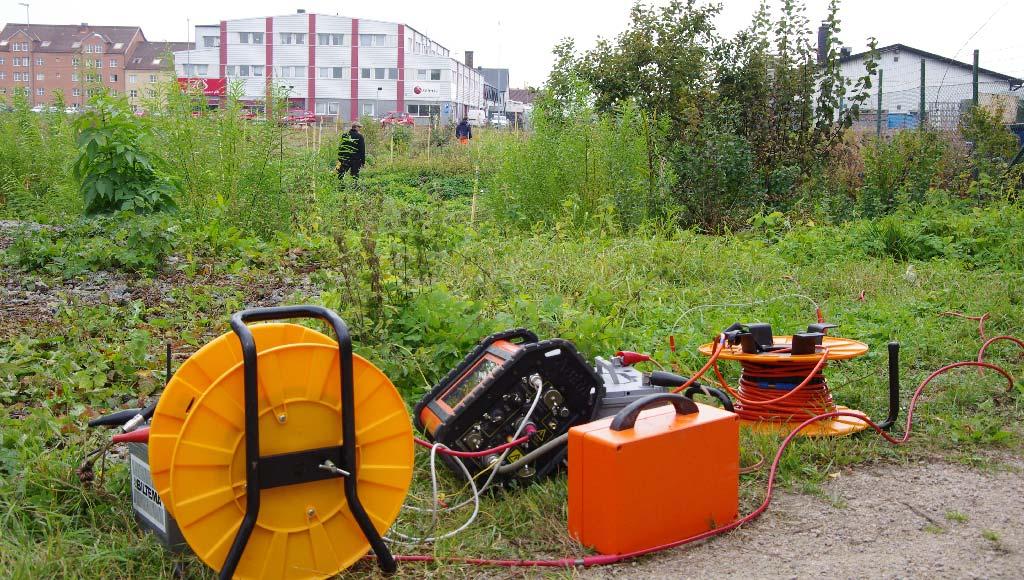

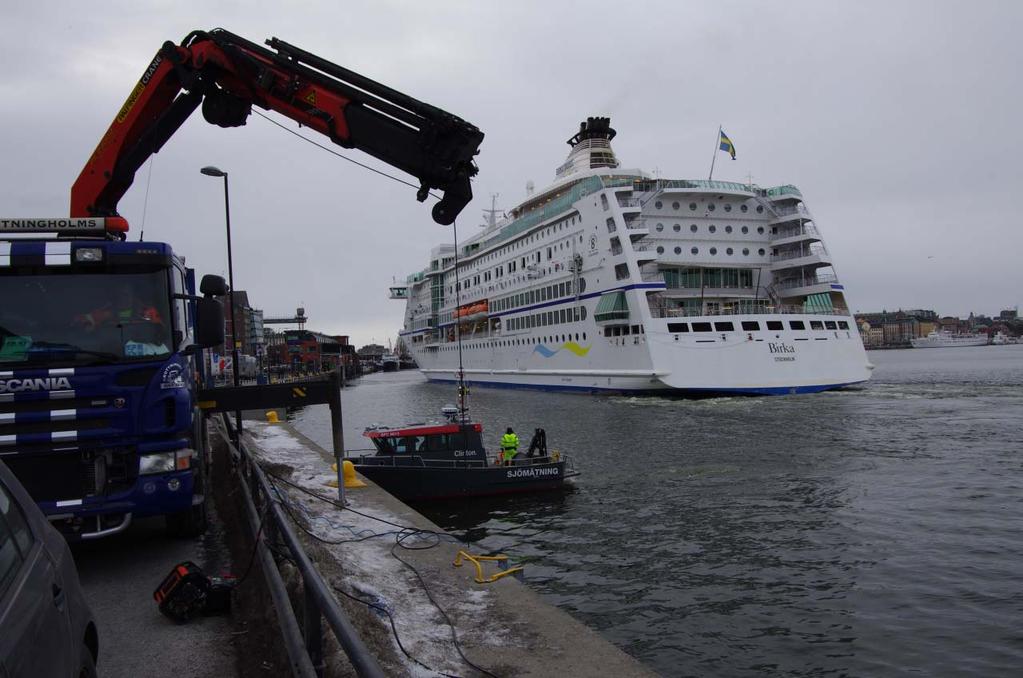

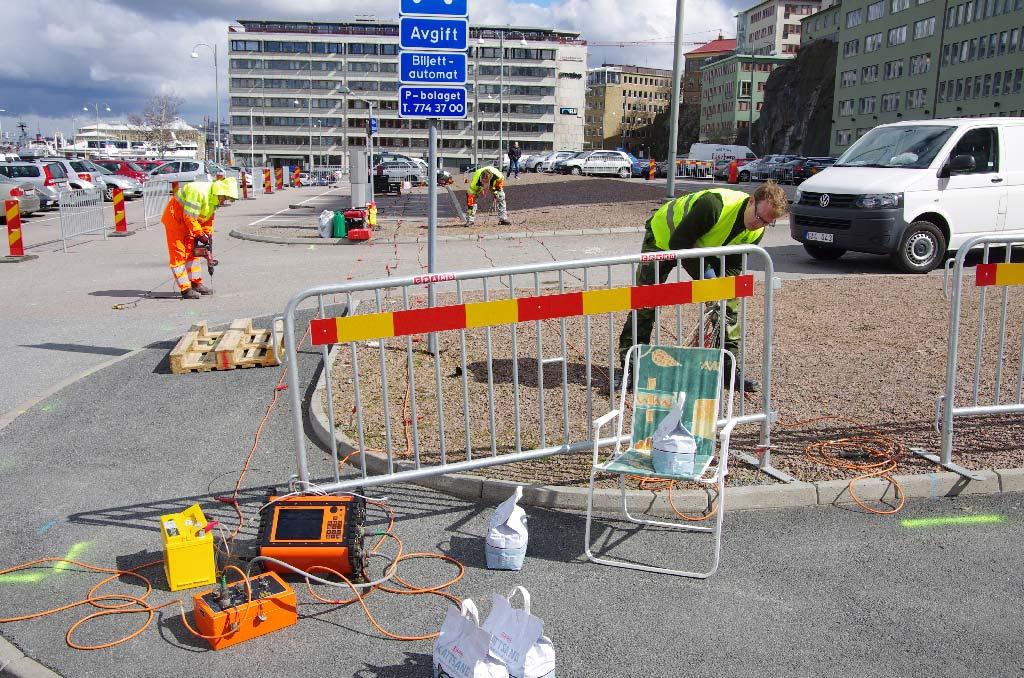

18 Resistivitet och IP-mätningar

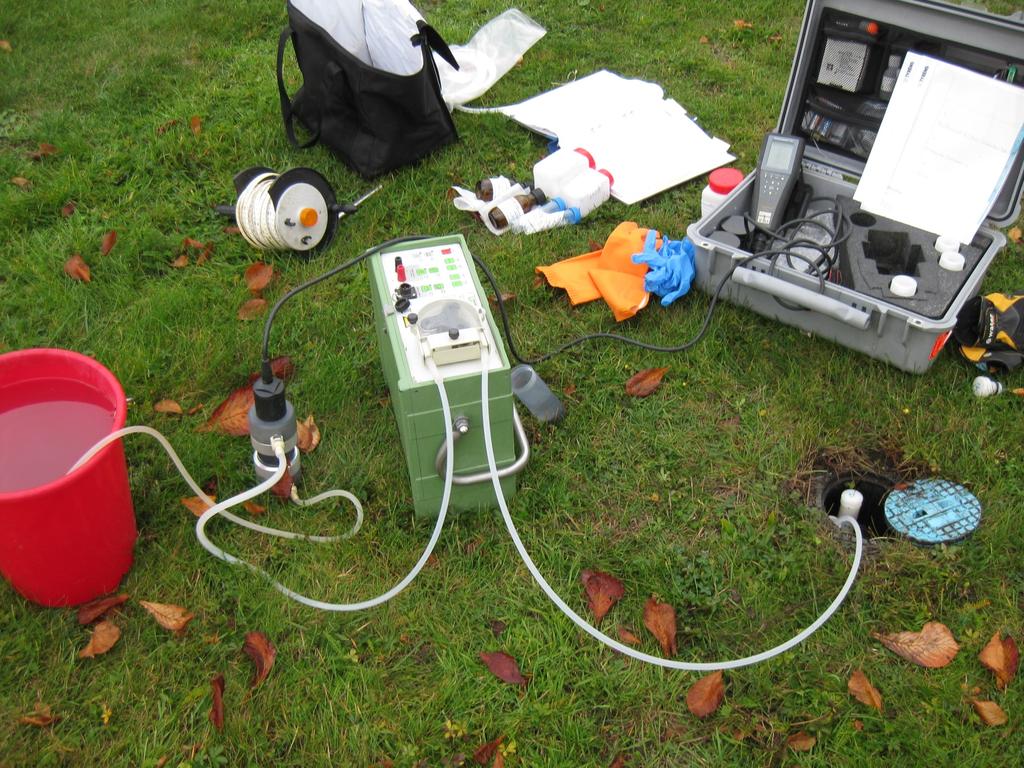

19 Grundvattenprovtagning

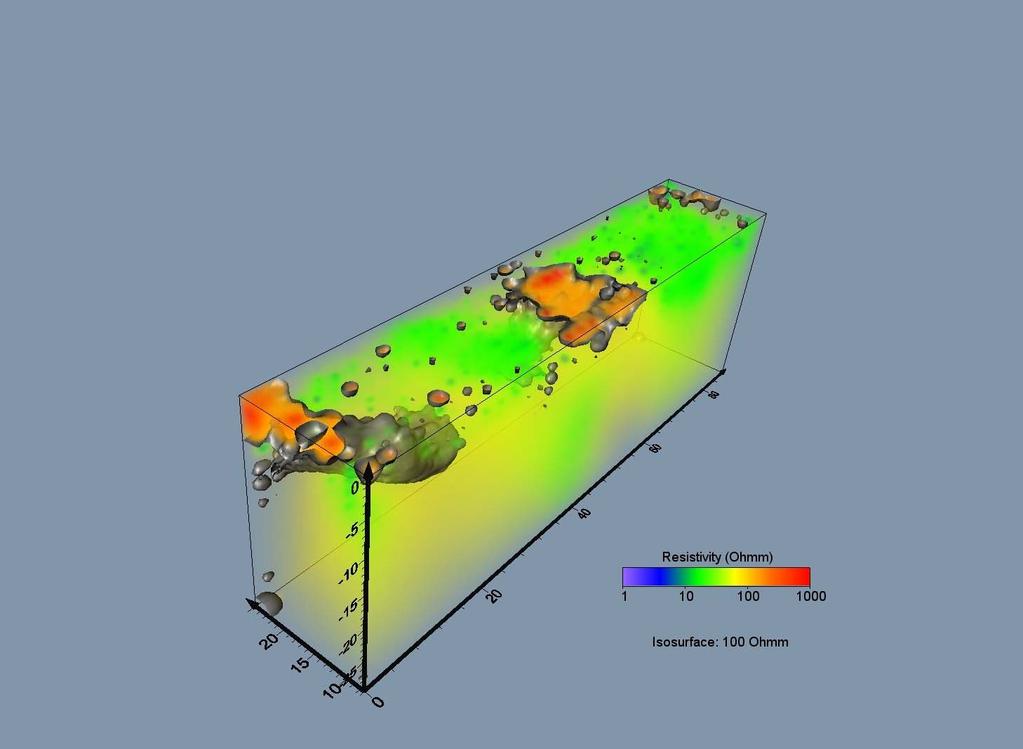

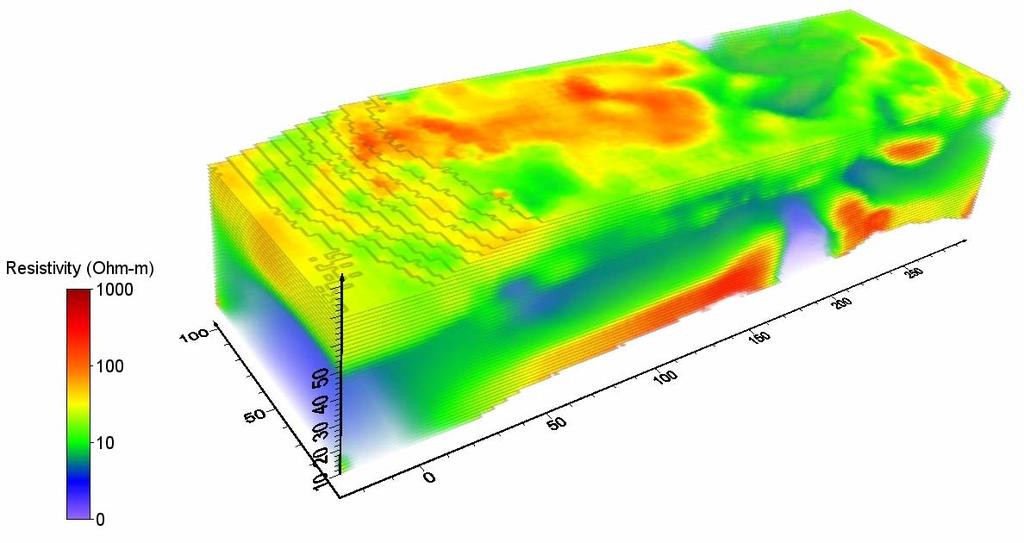

20 Resultat Färgaren 3D-inversion mätningar oktober 2013

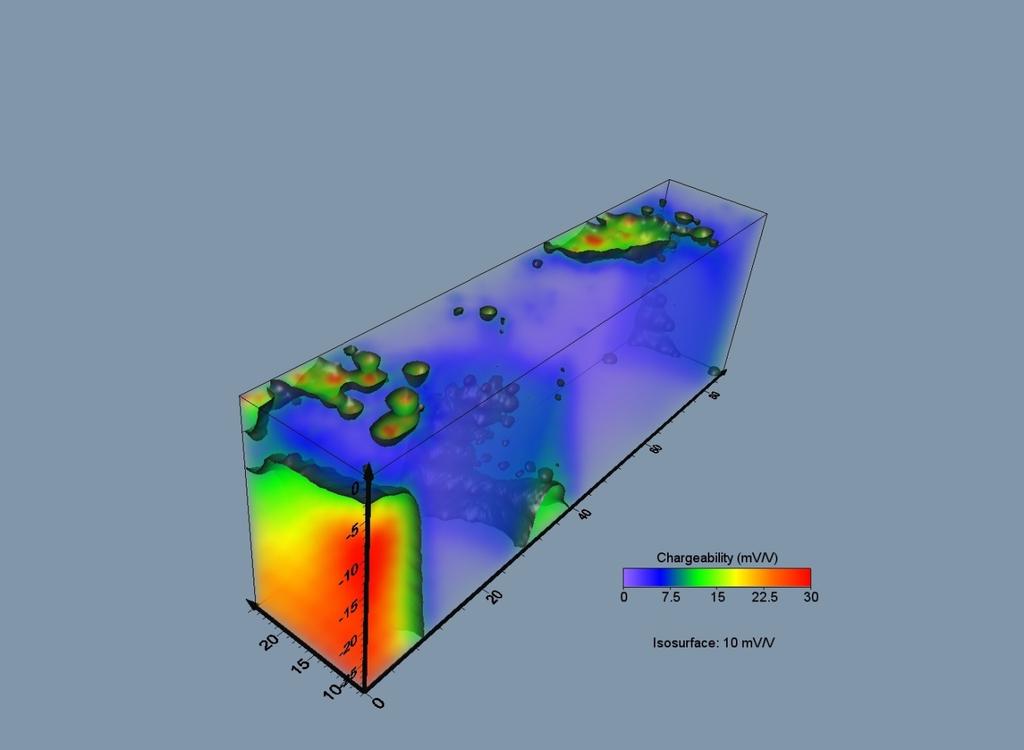

21 Resultat Färgaren 3D-inversion IP-mätningar oktober 2013

MAX-lab experiment? Undersökning av orsakssamband mellan grundläggande kemisk-fysikalisk-biologiska processer och de geofysikaliska signalerna I detaljskala!

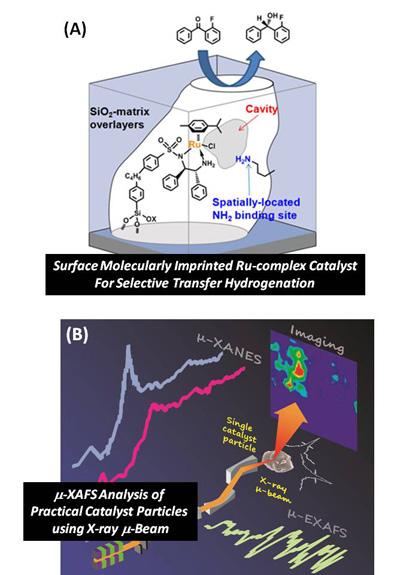

22 MAX-lab experiment? Undersökning av orsakssamband mellan grundläggande kemisk-fysikalisk-biologiska processer och de geofysikaliska signalerna I detaljskala! Kan vi se mikrogeometri och distribution av ämnen och koppla detta till IP-respons? Picture from materials/tada/tada_en.html

23 Thanks for your attention! Geoelectrical prospecting 1905* * From Robert W. Vernon (2008) Alfred Williams, Leo Daft and The Electrical Ore-Finding Company Limited, British Mining No.86 Memoirs, p 4-30.
