Hiab XS 166 Klass tm

Transkript

1 Hiab XS 166 Klass tm Produktbroschyr

2 Imponerande funktionalitet

3

4 Hiab XS 166 Klass tm Hiab XS 166 är i topp Nyskapande och världsledande ingenjörskonst har resulterat i en kran som tar plats i toppen i klassen tonmeter. Med hjälp av en låg armprofil får Hiab XS 166 en oerhörd flexibilitet och produktivitet. Kranens svängmekanism ligger i ett oljebad för att minska friktion och ljudnivå. På hela kranen sitter JIC-kopplingar för att man lätt ska kunna serva den. Allt är fokuserat på att ge dig en idealisk kran som snabbt gör att du kan tjäna tillbaka din investering. Kranen levereras med manöversystemen HiDuo eller HiPro. E-länk E-länksystemet ger en påtaglig kapacitetshöjning vid höga lyft i synnerhet då man jobbar nära stommen. Den yttre länken är konstruerad för att bygga så lite som möjligt under armsystemets nederkant vilket är en stor fördel när du jobbar med eller parkerar armen över lasten. Svängsystem med högt moment Ett stryktåligt momentstarkt svängsystem säkerställer effektiv körning även när lastbilen inte står plant. VSL Tack vare VSL-funktionen kan du som förare fokusera fullt på krankörningen. Att ekipaget är stabilt tar kranens intelligenssystem (SPACE) hand om per automatik. Något som ökar säkerheten både för dig och omgivningen. Lasthållningsventiler Lasthållningsventilerna är kombinerade slangbrotts- och lasthållningsventiler som är monterade på cylindrarna. Slangarna inuti Slangarna dras inuti stommen och i stödbensbalkarna där de ligger skyddade. Detta minskar underhållskostnaderna. Oljebad På de flesta Hiabkranar över sex tonmeter ligger svängmekanismen i ett oljebad. Konstruktionen tål höga påfrestningar, samtidigt som den minimerar underhåll och slitage. 4

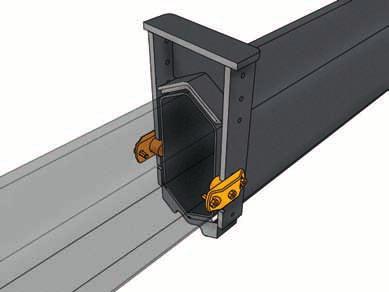

5 Flexibel cylinderplacering Vissa utskjutscylindrar kan placeras ovanpå armen eller sidmonteras. Detta påverkar kranens dimensioner och gör det möjligt att enklare komma åt i trånga utrymmen. Sexkantprofil Sexkantprofilen säkerställer att kranarmen alltid är i perfekt balans tack vare sin form och stora stödytor. Profilen bidrar också till att minimera böjning. Detta reducerar underhållskostnader och ökar effektiviteten. Sidostöd för ökad stabilitet Sidostöden ökar stabiliteten vid till exempel grävjobb och andra hårt påfrestande uppgifter. Det är extra viktigt om man dessutom utför jobben på lång räckvidd. JIC-kopplingar JIC-kopplingar är standard på de flesta Hiabkranar. De utgör en säker förbindelse och är mycket enkla att skruva isär vid service. Stora glidklackar Sexkantprofilen gör det möjligt att använda större glidklackar. Detta gör att utskjuten rör sig mjukare och slitaget på kranarmen minskar. Tillkopplingsbara verktyg Ett brett sortiment av lyft-, gräv- och gripverktyg finns tillgängligt för din Hiabkran. Dessa ger dig möjlighet att utföra många olika sorters uppgifter. 5

6 Manöversystemet HiDuo Manöversystemet HiDuo baseras på Ventil 80. HiDuo levereras med fjärrstyrningen XSDrive och SPACE 4000 som intelligenssystem. Förutom fördelarna med fjärrstyrning så tillhandahåller SPACE 4000 även Automatiskt Drifttypkontroll (ADC) och den unika funktionen Automatisk Hastighetskontroll (ASC). ASC-funktionen genererar en kontinuerlig och mjuk ökning av prestanda. HiPro manöversystem HiPro är det mest avancerade manöversystemet på lastbilkransmarknaden idag med oslagbar hastighet precision och säkerhet. Detta uppnås med en kombination av manöverdonet CombiDrive 2 intelligenssystemet SPACE 5000 och Ventil 91. Kapaciteten ökas betydligt med den automatiska hastighetsregleringen (ASC) och pumpflödesfördelningen (PFD) maximerar produktiviteten genom att i alla lägen säkerställa supermjuk manövrering. Pumpflödesfördelning PFD Hiabs kranar hanterar de högsta oljeflödena av alla kranar på marknaden. Men skickliga kranförare, som vill köra många funktioner samtidigt, vill ha ut ännu mer av sin kran. Detta levererar Hiab med PFD. I situationer då kranföraren arbetar på kranens maximala nivå och använder sig av ett flertal funktioner samtidigt så kan inte ens den största av pumpar leverera tillräckligt med olja. Detta kan resultera i att kranen uppför sig oväntat men inte om kranen är försedd med PFD. Denna innovativa funktion fördelar den tillgängliga oljan proportionerligt med kranförarens spakutslag. Alla rörelser kommer att fortsätta precis som förväntat utan störningar eller överraskningar trots att du egentligen kräver mer olja än vad som är tillgängligt. Så snart fullt oljeflöde är tillgängligt igen så är det åter full fart. PFD har visat sig extremt användbart i praktiken. Även med ett flöde på 100 l/min så aktiveras systemet tre gånger per lastcykel vid normal användning. Om du kräver maximal bekvämlighet och produktivitet av din kran så skall du inte nöja dig med något annat än en kran utrustad med PFD. Ventil 80 Hiab Ventil 80 är en förstklassig ventil baserad på välbeprövad teknik som ger enastående driftsäkerhet. Ventilen är lättmanövrerad och hanterar stora oljefl öden med stor precision. Ventil 91 Hiab Ventil 91 representerar det bästa inom ventilteknik och kan hantera mycket stora oljefl öden. Det är en tryckkompenserad lastavkännande manöverventil med slutet mittläge, vilket gör att kranen kan styras med fi ngertoppskänsla. XSDrive Hiab XSDrive är utvecklad utifrån ergonomiska krav på att minska spänningar i händer, armar och rygg. Lastindikatorer tillhandahåller information för snabba och korrekta justeringar under pågående arbete. Det fi nns även en mängd tillbehör som säkerställer att du kan hitta en manöverdonslösning som är perfekt just för dig. CombiDrive 2 Med Hiab CombiDrive 2 kan du välja den bästa manöverplatsen. Den har 24 proportionella funktioner och 12 on-/off-funktioner för manövrering av kran, tillvalsutrustning och tillbehör allt med samma precision. 6

7

8 Intelligenssystem Alla elektroniska funktioner hanteras av SPACE-systemet vilket är en dator byggd för att på ett intelligent sätt assistera dig med krankörningen. SPACE-elektroniken är monterad i en 100% vädertålig box och är extremt lättanvänd. På SPACE-boxens framsida finns ett antal indikatorer som klart och tydligt visar viktig information till föraren. Till exempel så övervakas trycket i cylindrarna kontinuerligt. Att läsa av dessa indikatorer är mycket värdefullt för att till exempel ställa armarna rätt inför ett maxkapacitetslyft. Tre olika konfigurationer av SPACE-system finns tillgängliga var och en med ökande antal avancerade och produktivitetshöjande funktioner. Alla konfigurationer drar nytta av det högst avancerade Överlastskyddet (OLP). Produktivitetsfunktioner som finns tillgängliga är Automatisk drifttypkontroll (ADC) Automatisk hastighetskontroll (ASC) och Pumpflödeskontroll (PFD). Dessa funktioner kan användas separat eller i kombination. En värdefull egenskap för servicepersonal är felkodsindikering och lastcykeldata vilka också lagras i systemet. Detta kan användas för analys och feedback till en kund om hur han eller hon använder sin kran. SPACE 3000 är det grundläggande systemet därefter följer SPACE Slutligen finns SPACE 5000 vilket ger dig säkerhets- och produktivitetsfunktioner utan motstycke och självklart innehåller alla tre konfigurationerna OLP. SPACE 4000 intelligenssystem SPACE 4000 består av Automatisk drifttypkontroll (ADC) och den Automatiska hastighetskontrollen (ASC). ASC-funktionen ökar kapaciteten i en enda mjuk steglös rörelse och ger därmed en lasthanterings- och kapacitetsfördel som kan visa sig mycket värdefull. SPACE 4000 är en del av manöversystemet HiDuo. Intelligenssystemet SPACE 5000 Systemet SPACE 5000 har funktioner som Automatisk drifttypkontroll (ADC) och Automatiska hastighetskontroll (ASC). Den senare ökar kapaciteten i en enda mjuk steglös rörelse och som tillägg till det säkerställer Pumplödesfördelning (PFD) en oöverträffad precision och mjukhet i rörelserna under hela lastcykeln. SPACE 5000 är en del av manöversystemet HiPro. 8

9 Mångsidighet för alla behov I enlighet med dina behov kan kranen levereras med en vipparmslänk (D-länk), vilket ger konstant hastighet på vipparmen. Detta medför en mjukare och mer exakt lasthantering. Genom att beställa en kran med både lyft- och vipparmslänk utrustas du med ett E-länk system, vilket ger ökat lyftkapacitet nära inpå stommen, likväl som vid höga lyft. Ytterligare fördelar kan vinnas genom att du beställer kranen med en kort vipparm (S-arm). Du kan då lasta extra högt nära stommen, eller parkera kranen i utfällt läge, även på ett kort ekipage, utan att koppla bort skopan. E-länk En E-länk är en typ av hävstångskoppling mellan stommen och lyftarmen men även mellan lyft- och vipparm. Detta är fördelaktigt när tunga laster ska lyftas rakt upp till höga lägen som upp på en byggnadsställning. Sidostöd för ökad stabilitet Sidostöden som är monterade på varje utskjut stabiliserar armen och minskar spelet i sidled. De flesta Hiab-kranar kan levereras med dessa sidostöd för utskjuten. Högarmsvarning (standard i Sverige) När tempot är högt och du måste ta dig till nästa jobb snabbt då kan misstag lätt ske. Till exempel kan en förare glömma bort att parkera kranen vilket kan leda till allvarliga konsekvenser. I dessa situationer kommer du att uppskatta funktioner som högarmsvarning. SPACE-systemet övervakar kontinuerligt armens position. Om kranen lämnas i högt läge tänds en lampa i hytten som varnar föraren innan lastbilen körs iväg. 9

10

11 Styrka och intelligens Kör din kran med fjärrkontroll Fördelen med Hiabs fjärrstyrningar är att kranföraren kan ställa sig på bästa möjliga plats vid körning av kranen. Det gör arbetet mer effektivt och komfortabelt och dessutom blir säkerheten bättre. Ytterligare en bonus är att du kan vara din egen hantlangare, eftersom du kan stå intill lasten eller på annan plats där du annars skulle ha placerat en assistent. Dina jobb blir klara snabbare och till en lägre kostnad. Nytänkande utveckling drivs av dig Hiab är en del av Cargotec, som är känt i världen för nytänkande och framstående ingenjörsskap. Kvaliteten och tillförlitligheten hos våra kranar saknar motsvarighet på dagens kranmarknad. Men det finns ytterligare en avgörande orsak till våra globala framgångar. Vi lever efter filosofin att lyssna och ge respons till dem som betyder mest människorna som äger och kör våra kranar. Konstruktion och utveckling av varje kran vi tillverkar är kunddriven vilket framgår med tydlighet när du använder din Hiab-kran. 11

12 Cargotec effektiviserar lastflöden till lands och till sjöss överallt där last fraktas. Cargotecs dottervarumärken, Hiab, Kalmar och MacGregor, är erkänt ledande inom gods- och lasthanteringslösningar världen runt. Cargotecs globala nätverk finns nära kunderna och erbjuder omfattande tjänster för att säkerställa utrustningens driftsäkerhet och höga hållbarhet. PB-166 SV-EU_111122
