1 LYFTKRAFT FÖR FRAMTIDEN LASTBILSKRANAR FÖR RECYCLING OCH SKOGSTRANSPORTER Utgåva 1, april 2016.

2 INDEX FÖRDELAR Timmerbilskranar med inbyggd teknologi 2 5 Starka fakta 6 9 Optioner 10 TEKNISKA SPECIFIKATIONER TZ12 11

3 MORGONDAGENS LASTBILSKRAN MED RÄCKVIDD OCH FLEXIBILITET VI ÄR MYCKET NÖJDA MED ATT FÅ PRESENTERA VÅR FRAMTIDSSATSNING LASTBILSKRANAR I EN HELT NY SERIE FÖR SKOG OCH RECYCLING. Cranabs långa och gedigna erfarenhet av kranbyggen borgar för svensk kvalitet och utveckling. Varje kran som kommer från Vindeln i Västerbottens skogar är tillverkad med detaljrik precision och testad i nordiskt tufft klimat för att passa ditt professionella område.

4 SÄKERHETSSYSTEM FÖR RECYCLING FÖR SÄKER KRANKÖRNING GENOM RECYCLING KAN VI HJÄLPA TILL MED ATT ÅTERVINNA MATERIAL OCH BIDRA TILL EN BÄTTRE MILJÖ. 4

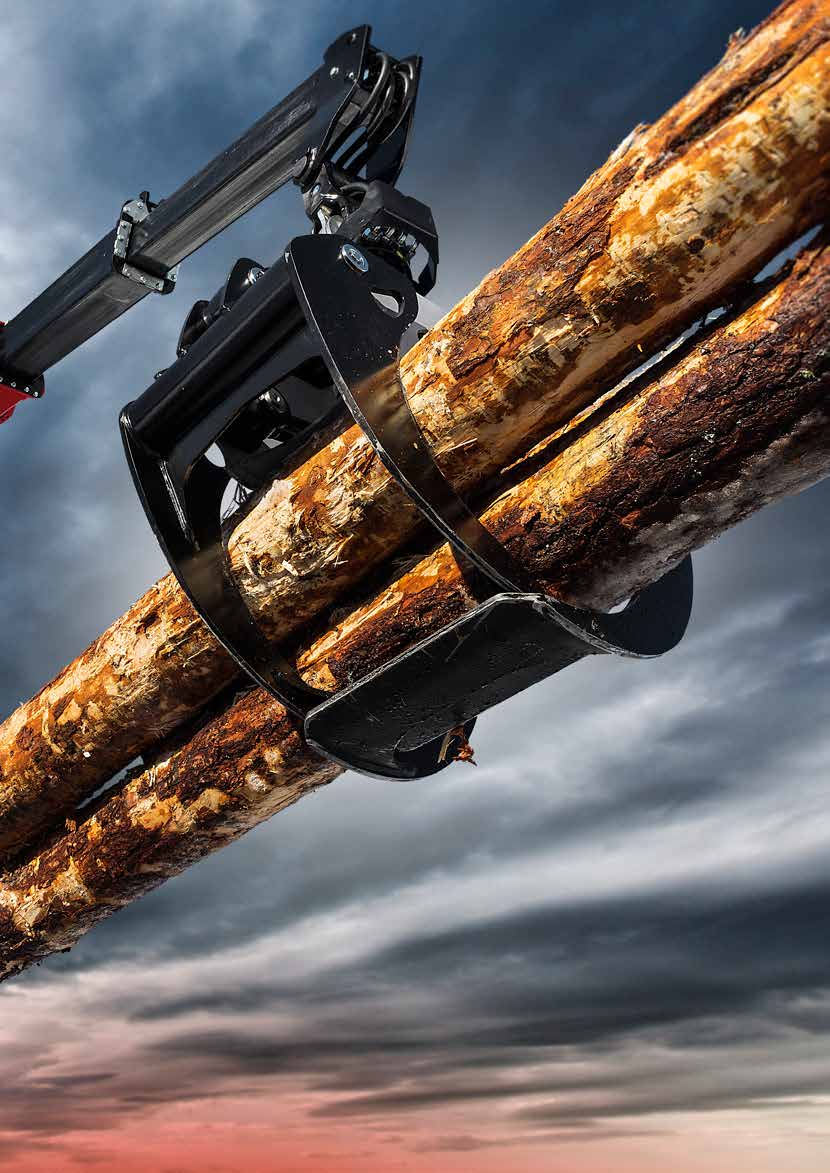

5 Vi är en av få leverantörer som erbjuder hela 10,5 meters räckvidd, vilket effektiviserar både lastning och lossning. LASTBILSKRANEN SOM LYFTER DET MESTA Kranen kan användas i skog eller för recycling i tätbebyggda områden. Den klarar av att hantera allt från skrot och timmer till stora glascontainrar. Vi har att göra med en stark, smidig och lätt kran som uppfyller hårda miljö- och säkerhetskrav. Den är dessutom pålitlig och servicevänlig. Kranen är rätt i tiden och ett modernt lyft för framtiden. 5

6 KONSTRUERAD OCH UTRUSTAD FÖR TUFFA TAG Med Cranabs lastbilskran ligger du steget före: Den är smart och kraftfull, mångsidig och flexibel, servicevänlig och säker. Ett hållbart koncept för framtiden. 1. Invändigt skyddad slang och rördragning i hela armsystemet. Cranab var först med detta på marknaden. Justerbara glidklossar från vipparmens utsida. Justeringen sköts utifrån med insexnyckel, vilket underlättar och gör kranen stadig och stabil. 2. 1/2 slang och rör till gripfunktionen genom hela armsystemet. Hastigheten ökar. Något som är unikt för Cranab. 3. Väl skyddad slangdragning runt pelare och förarplats. Servicevänlig och kompakt byggd 4. Länk mellan pelare och lyftarm för ökad kraft i kritiska lägen. Kraftlänken gör att det blir en jämn rörelse och hastighet över hela arbetsområdet, vilket ger goda köregenskaper i närområdet. 5. Cranab är en av få tillverkare som kan erbjuda hela 10,5 meters räckvidd

7 Ändlägesdämpning för svängfunktion. Detta ger mjuk inbromsning i ändläget. 2. Invändig slangdragning i stödbensbalk för balkbreddning och stödbenscylindrar vid 45 graders uppfällning. 3. Vridmotorn är integrerad i stödbensbalken. 4. Stabil stödbensbalk med 3-punkts-ok som neutraliserar vridningar i lastbilsramen. 5. Cylindrar av hög driftsklass. Vissa försedda med ändlägesdämpning

8 1 1. Kranarmsbelysning är alltid riktad mot arbetsområdet. 2. Väldimensionerade och hålade tappar nitro-karburerade för ökad slitstyrka och rostskydd. Den låga friktionen ger minskat slitage på bussningar. 3. Säkerhetssystem för recycling. Slangbrottsventiler för säker krankörning. 4. Vridmotor med dubbelt svängsystem med 425 grader svängvinkel, med detaljer hämtade från skotarkransteknologin

9 Förarplatsen är bekväm och ergonomisk med ett snävt rotationsområde. 2. Hytten är rymlig, ljus och välventilerad. Den konfigureras efter önskemål. 3. Ihopvikta kranen möjliggör mer last då den går att parkera bakom timmerlasset. 4. Monteringsalternativ av förarplats som tillval. 4 9

10 DETALJVAL FÖR DINA SPECIFIKA BEHOV För oss är det viktigt att lastbilskranen kommer att motsvara dina förväntningar. Därför är vi måna om att du ska få bästa möjliga stöd innan du bestämmer dig. Optionerna är många och tillsammans skräddarsyr vi den perfekta lösning som passar just dina specifika önskemål och behov. Valet är ditt. 1. Stödbensuppfällning. 180 graders stödbensuppfällning med utvändig slangföring. 2. Belysning framåt på vipparm och förarplats. Finns även bakåt. Välj mellan halogen och LED. 3. Våglänk i kranspets väger den last du har i gripen. 4. Kranhytt med monteringsposition enligt önskemål. Går att beställa både som vänster- eller högermonterad. 5. Förarplatsen kan utrustas med krankapell. 6. Andra rotator- och länkval, alla med skyddad slangföring. 7. Neddragna smörjpunkter. För att underlätta smörjningen av kranen är allt koncentrerat till ett område ALLA OPTIONER 7 Kranhytt med monteringsposition enligt önskemål. Köparen väljer mellan hytt eller öppen förarplats. Krankapell/regnskydd för öppen förarplats. Värmesits till öppen förarplats. Belysning kan väljas framåt på vipparm och runt förarplatsen. Val mellan halogen och LED. Andra färgval är möjliga på lyft- och vipparm. Standardfärgen är röd. Motor start/stopp samt varvtalsreglering. 180 graders uppfällnng av stödben med utvändig slangföring. Andra rotator- och länkval, alla med skyddad slangföring. Våglänk med radiosignal till våginstrument. Konsoller för kranmontage. Monteringsbultar M30x1,5. 10

11 TZ12 Rätten till ändringar förbehålles B 6 m 7 m 8 m 9 m D TZ12 6,0 m 7,0 m 8,0 m 9,0 m 10,0 m m 9, kg 1450 kg 1250 kg 1100 kg 10, kg 1400 kg 1200 kg 1050 kg 950 kg A C 2490 F E 2,5 700 TZ12 A B C D E F 9, , TZ12 LS 1-K 2-K 9,3 102,8 knm 9,3 m 3,1 m , x kg 10,5 99,7 knm 10,5 m 3,9 m , x kg Preliminary data 11

12 PONDUS ERFARENHET. TEKNOLOGI. INNOVATION. I Vindeln, omgivna av Västerbottens skogar, ligger Cranabs fabriker. Där utvecklar och tillverkar vi kranar, gripare och röjnings maskiner i världsklass. Vi drivs av vår genuina passion för skog och vägröjningsteknik. Vi drivs också av vår envisa strävan om att ständigt föra utvecklingen framåt. Vi finns i norra Sveriges men vi verkar över hela världen nära de kunder vi utvecklar produkter för. Vi lyssnar på vad de vill ha och tillsätter över 50 år av erfarenhet och ett gediget teknologiskt kunnande för att ta fram innovativa produkter. Erfarenhet, teknologiskt kunnande och en ständig vilja att förbättra. Det är en smått genialisk kombination om du frågar oss. Cranab Slagkraft ingår i koncernen CRANAB GROUP som också består av Vimek och Bracke Forest. Företagen är idag världsledande inom sina respektive områden. Den gemensamma framgångsfaktorn är tillverkandet, utvecklandet och marknadsföringen av de bästa tekniska lösningarna för arbete inom skogsbruk och vägröjning. Cranab AB SE Vindeln, Sweden. Tel: info@cranab.se
