Hiab Loglift 82S Kapacitet 8 tm

Transkript

1 Hiab Loglift 82S Kapacitet 8 tm Produktbroschyr

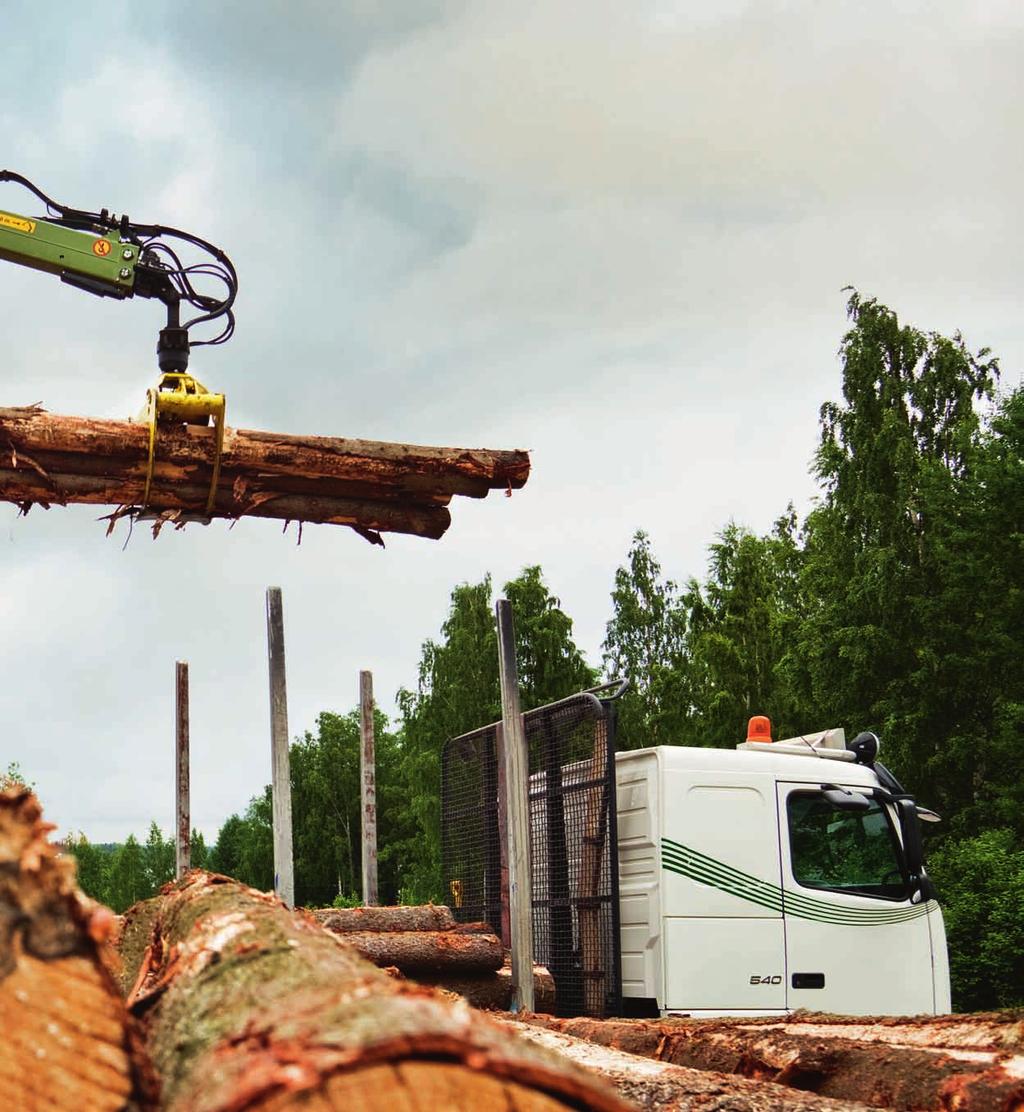

2 Snabb hantering av timmer i fallande längd

3 er

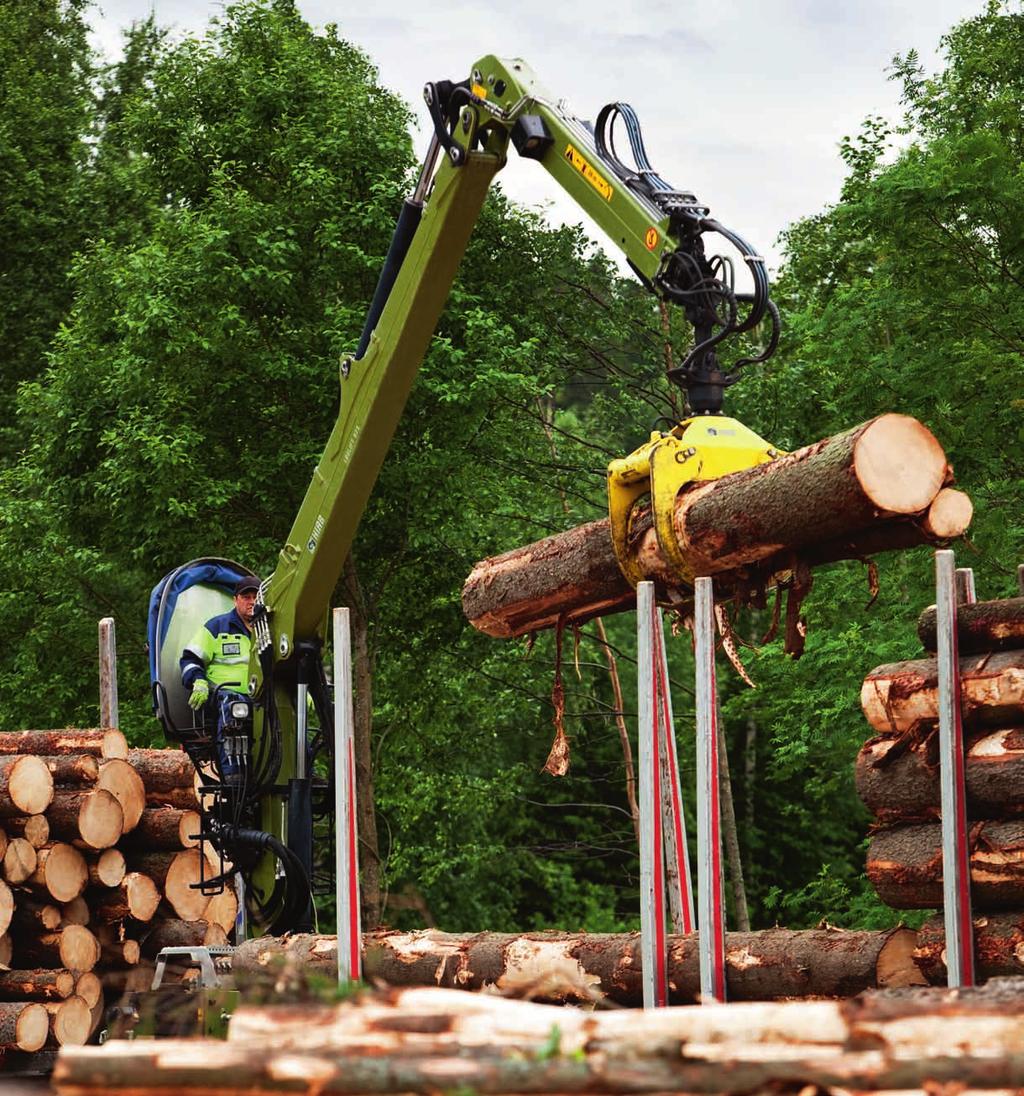

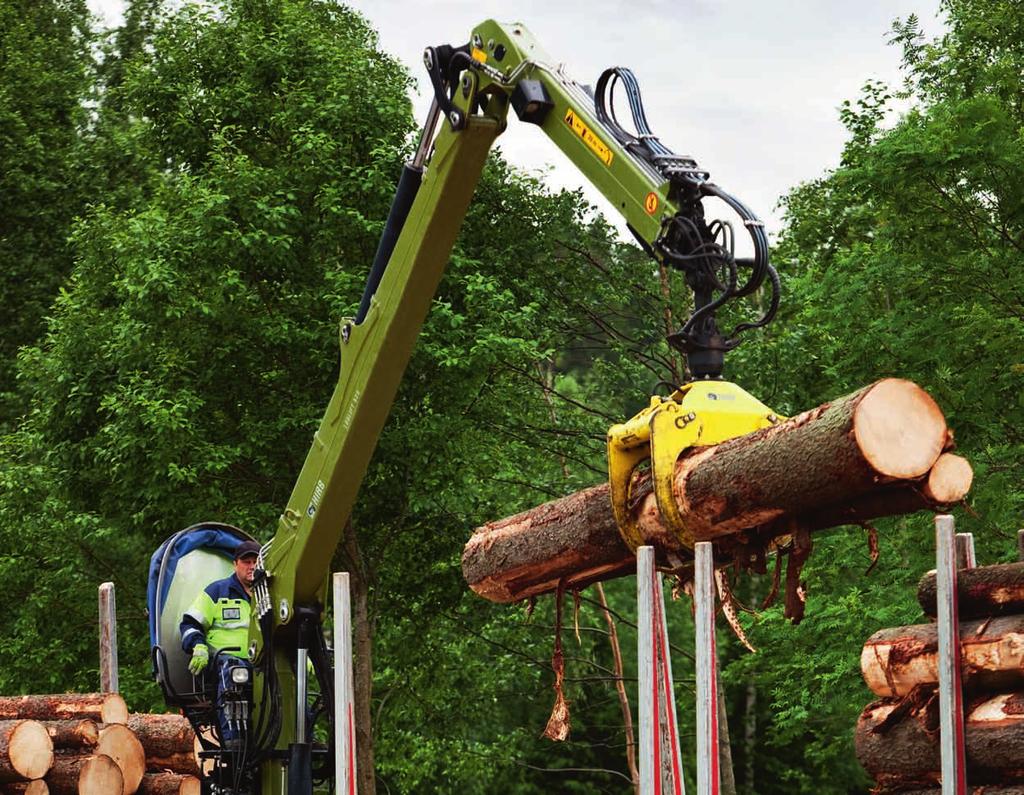

4 Hiab Loglift 82S 82S snabb som en vessla Timmerkranen Hiab Loglift 82S, som hanterar fallande längder, är snabb som en vessla och mycket kraftfull för sin storlek. Den har en smart utformning av det hydrauliska systemet, som bidrar till effektiv återanvändning av olja och lång livslängd. Armsystemet finns i två olika räckvidder 7,6 eller 9,7 meter. Du sitter bekvämt i sittnocken, eller i hytten om du föredrar det, och kan enkelt hantera timret. D-länk En yttre armlänk ger bättre lyftkapacitet nära fundamentet och jämnar ut armspetsens vinkelhastighet, vilket ger jämn och precis hantering. Det förhindrar även kapacitetsförlust vid arbete med en utskjuten andra arm. Systemet jämnar ut trycktoppar och stötar under timmerhanteringen, vilket gör det lätt att arbeta med kranen. Enkel svängcylinder Den enkla svängcylindern är lätt, vilket möjliggör större nyttolast. Dess design ger ett vridmoment och en hastighet som är mer än tillräcklig för alla applikationer. Svängningen dämpas effektivt i de yttre lägena med hjälp av en ändlägesdämpare. Den pålitliga konstruktionen säkerställer hög produktivitet och minimerar underhållskostnaderna. Svängcylindern ger tillförlitlig drift även när marken lutar. Trepunktsbrygga Med trepunktsbryggan påverkas lastbilens köregenskaper endast minimalt av kranen och förarhyttens komfort förblir oförändrad. Dessutom maximeras driftslängden för både lastbilen och kranen. Svivelkopplingar Svivelkopplingar ökar hydraulslangarnas livslängd. De kan röra sig friare när kranen roterar, vilket minskar slitaget. Detta innebär färre reparationstimmar, lägre underhållskostnader och längre drifttid. Elektroniskt varnings- och stoppsystem Ett elektroniskt varnings- och stoppsystem ger säkerhet. Systemet har en lastindikator som indikerar när kranen uppnått 90% och 100% av den maximala lastkapaciteten. På så sätt kan du manövrera kranen mer effektivt och stabilt. Oljebad Svängmekanismen måste hållas nedsänkt i olja vid det tunga arbete som våra kranar utför. Oljebadet ger mjuk och precis svängning och minskar slitaget på mekanismen, vilket minimerar reparations- och servicekostnaderna. Gjuten kranfot Fundamentet håller stommen i läge och förbinder den med stödbensbalken. Förutom att det bär kranens hela vikt innehåller det även svängmekanismen. Detta ställer stränga krav på fundamentens struktur. Gjutna stålfundament av hög kvalitet är mycket robusta eftersom belastningen är jämnt fördelad. Gjutningen utförs i en kvalitetskontrollerad process för att garantera styrkan. 4

5 Extra arbetsbelysning Extra arbetsbelysning förbättrar säkerheten. Standardhalogenglödlampan tänds omedelbart när den slås på och har ett varmt, gult ljus medan xenonlampan är kraftfullare och räcker längre. Båda typerna av extra arbetsbelysning ökar produktiviteten och är mycket användbara när man hanterar last under mörka förhållanden. Avancerade LED-lampor finns som tillval. Sidstöd för stabilitet Det sitter justerbara glidklackar på varje bomförlängning som stabiliserar bommen i sidled och minimerar spel. Invändig slangdragning På insidan av vipparmen löper de hydraulslangar som förser krantippen med olja. Den invändiga slangdragningen är standard. Invändig slangdragning till den hydrauliska vågfunktionen är däremot valfri. JIC-kopplingar Med JIC-kopplingar går det snabbare att utföra service på kranen. Inga extra delar eller packningar behövs, vilket ger säker koppling med endast mekanisk åtdragning. Serviceintervallen är längre, vilket håller ned underhållskostnaderna. 5

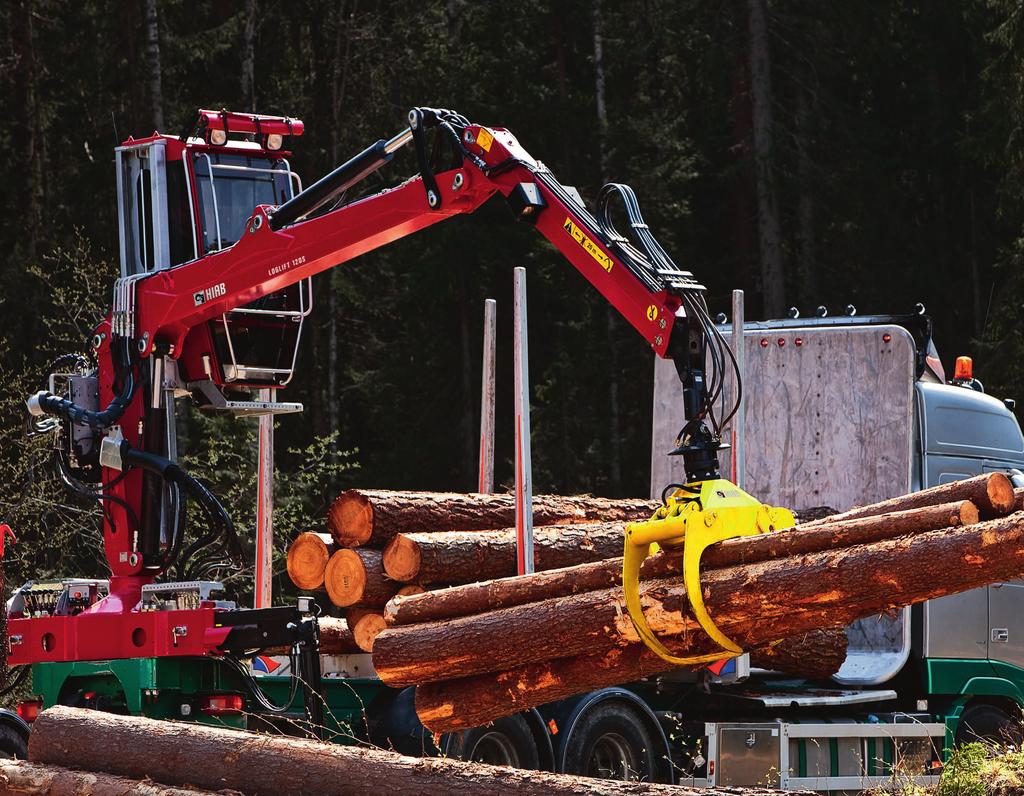

6 Hantera kortvirke Hiabs lösning för hantering av kortvirke är S-serien. De här kranarna är stabila och effektiva att använda och är utrustade med en ergonomisk manöverstation eller en anpassad hytt. Det kraftfulla svängsystemet och utmärkt lyftkapacitet längs hela räckvidden i kombination med exakt och smidig kontroll underlättar arbetet. 6

7 Funktioner och fördelar Hiab Loglift 82S finns med två olika räckvidder: 7,6 meters räckvidd med enkelt utskjut eller 9,7 meter med dubbla teleskopiska utskjut för snabb lasthantering. Snabb sammanfattar också fördelarna med kranens svängmekanism liksom hållbar och effektiv. Vad mer behöver sägas om en svängmekanism helt nedsänkt i olja och svivelkopplingar som gör att de hydrauliska slangarna kan röra sig fritt när du svänger 415 runt kranens axel? S-bomsystem Snabba lastningscykler är särskilt viktiga vid återvinnings- och timmerhantering. Sådana arbeten kräver dessutom ett bomsystem som tål belastningen från upprepade lastcykler dag ut och dag in. S-bomsystemet kan anpassas för olika räckvidder. En S-bomkran kan parkeras utsträckt över lasten, flaket eller förarhytten. Kranar med S-arm är konstruerade med kranfoten i mitten, vilket ger samma räckvidd på båda sidorna av fordonet. Invändig slangdragning (tillval) Hydraulslangarna är ordentligt skyddade inuti bomsystemet. Detta håller nere underhållskostnaderna och ökar produktiviteten. De mycket slitstarka slangarna har en imponerande lång driftslängd och är enkla att byta ut. Två eller tre funktioner kan läggas till bomspetsen så att du kan använda återvinningsoch timmerhanteringsredskapen. Automatiskt stödbensbalklås Att använda hydrauliska utskjutbara stödbensbalklås för att säkra balken vid transport är snabbt och enkelt och kräver ingen manuell hantering. Balken låses automatiskt i rätt läge med hjälp av en backventil. Det här är en enkel lösning som ökar den övergripande säkerheten. Sittnock Sittnocken är bekväm, ergonomisk och enkel att nå via de breda stegen. Den kan justeras uppåt, nedåt, framåt och bakåt så att du kan hitta perfekt sittposition för kroppen. Du får bra överblick över arbetsområdet med minimala döda vinklar. Manöverventilen är strategiskt placerad lågt, under sätet. Den här unika lösningen förbättrar förarsäkerheten, för undan värme och minimerar svängradien. Hytt (tillval) Bra sikt åt alla håll. Knappar och spakar som är lätta att komma åt. Gott om plats och en bekväm stol med armstöd. Smarta tillval. Snygg, modern design. Med ett manöversystem som gör det möjligt att anpassa kranen efter hur du vill köra den, samt har en integrerad vågfunktion och som är enkel att felsöka. Söker du detta är C912 en hytt i din smak. Extrautrustning i hytten Extrautrustningen i hytten innefattar: Elektriska styrspakar, luftkonditionering, radio och CD-spelare, 12 V-uttag, extrabelysning under hytten, diesel- eller vattenvärmning eller luftfläkt och, för ökad säkerhet, varningsblinkers och säkerhetsbälte. Extra stora stödbensplattor (tillval) Extra stora stödbensplattor finns som tillbehör. De är användbara när kranen måste stabiliseras på ett område där ytan måste skyddas, till exempel asfalt, eller när underlaget är ostadigt. 7

8 Den kompletta lösningen Vi är stolta över att kunna erbjuda en rad driftsäkra verktyg till din verksamhet alla med samma höga Hiab-standard. Att ha tillgång till bra verktyg är ett enkelt sätt att öka flexibiliteten och produktiviteten på, anser vi. Innan du bestämmer dig för vilket verktyg du behöver bör du reflektera en stund över din verksamhet och de tjänster du erbjuder nu och i framtiden. Timmergripare Hiabs timmergripare är utformade för maximal effektivitet och krävande arbete. Det finns flera modeller som passar för olika tillämpningar. Vägningssystem Korrekt vägning av lasten kan vara mycket viktigt för verksamheten. Det hjälper dig att maximera effektiv last och lönsamhet samtidigt som överbelastning undviks. Du kan ansluta ett USB-minne till systemet, vilket gör det enkelt att ge kunden vikt- och prisuppgifter. Vägningssystemet kan installeras i hytten. Det är enkelt att använda, går snabbt att montera och är mycket tillförlitligt. Centralsmörjning Med centralsmörjning finns inget behov av manuell smörjning. En centralbehållare ger precis dosering av smörjmedel på alla platser där det kan uppstå friktion och detta sker samtidigt som kranen arbetar. Kontinuerlig smörjning motverkar dyra och oplanerade driftstopp, minimerar slitaget och förlänger livslängden. 8

9 Mer om oss Hiab är global marknadsledare inom vägburna lasthanteringslösningar. Hiabs vägburna lasthanteringsprodukter och lösningar används för varu- och materialtransporter vid till exempel byggarbetsplatser, skogsbruk, industrier, avfallshantering och återvinning samt av försvarsmakten. Försäljnings- och servicenätverk Cargotecs globala nätverk erbjuder omfattande tjänster som garanterar kontinuerlig, tillförlitlig och hållbar prestanda för vår utrustning. Vi har det mest heltäckande distributionsnätverket i branschen och bistår alla Hiabs kunder genom säljbolag i 23 länder och 65 oberoende distributionspartners, vilket sammanlagt ger oss mer än försäljnings- och serviceställen. Detta servicenätverk garanterar att vi alltid är nära våra kunder, redo att ge råd om praktisk användning och tillhandahålla service och reservdelar. 9

10 Hiab Loglift 82S Basdata Tekniska data S76 S97 Max. lyftkapacitet, netto (knm) Max. räckvidd (m) 7,6 9,7 Hydrauliska bomförlängningar (m) 1,4 3,2 Räckvidd / lyftkapacitet (m / kg) 3,0 / ,0 / ,0 / ,0 / ,0 / ,6 / ,0 / ,0 / ,0 / ,0 / ,0 / ,0 / 920 9,0 / 820 9,7 / 760 Rekommenderat oljeflöde fast pump (l/min) / 2 x / 2 x Rekommenderat oljeflöde - variabel pump (l/min) Max. arbetstryck (MPa) 20,5 20,5 Svängsystem Single Single Svängvinkel ( ) Svängmoment, brutto (knm) 19,5 19,5 Vikt utan olja och gripare (kg) Hiab Loglift 82S76 Hiab Loglift 82S kg kg m

11 Hiab Loglift 82S min Ø27/M27x max d=45 B= R R R8 Hiab Loglift 82S min Ø27/M27x d=45 B= max R R R8 11 PB-F82S-SV-EU_12sid.indd

12 Friskrivning. Vi förbehåller oss rätten att göra ändringar. Illustrationer, ritningar och tekniska uppgifter överensstämmer inte alltid med den senaste versionen eller standardmodellen i produktionen. Modellerna på bilderna kan ha särskild utrustning eller färger. Cargotec effektiviserar lastflöden på land och till sjöss överallt där last fraktas. Cargotecs dottervarumärken, Hiab, Kalmar och MacGregor, är erkänt ledande inom gods- och lasthanteringslösningar världen runt. Cargotecs globala nätverk finns nära kunderna och erbjuder omfattande tjänster för att säkerställa utrustningens driftsäkerhet och höga hållbarhet. PB-F82S-SV-EU_121012
