1 Hiab tillbehör Produktegenskaper

2

3 Innehåll Hiab Rotatorer 6 Hiab ToolXChanger 8 Hiab Vågsystem 10 Hiab MultiCoupling 12 Hiab Skopor 14 Hiab Gripar 16 Hiab Pallgafflar 18 Hiab Byggstensgripar 20 Hiab Personkorg 22 Hiab Påbyggnadsutrustning 24 3

4

5 Omsorg om detaljerna Tillbehör Vi har ett brett utbud av Hiab-tillbehör, allt från skopor och byggstensgripar till innovativa vågsystem. Med våra tillbehör kan du öka användningsmöjligheterna för din utrustning och uppnå bättre flexibilitet och större intäkter. Kompatibel med andra kranmärken Det spelar ingen roll om behöver tillbehör till din nya utrustning eller om du behöver öka flexibiliteten i din befintliga vagnpark. Våra tillbehör passar till andra kranmärken också. Garanterad prestanda Hiab-tillbehören är tillverkade med allra högsta kvalitet för bästa funktionalitet och prestanda. Med dem blir Hiab-produkterna högeffektiva och flexibla redskap som kan utföra en lång rad uppdrag inom flera olika användningsområden och sektorer. Påbyggnadsutrustning Vi har även ett brett utbud av påbyggnadsutrustning som kan höja kvaliteten hos din installation. Dessa produkter och tillbehör är avsedda att korta ned installationstiden, standardisera utrustningen på ditt fordon och tillgodose optimal säkerhet och prestanda. 5

6 PB-ACC-SV-WW_28sid.indd

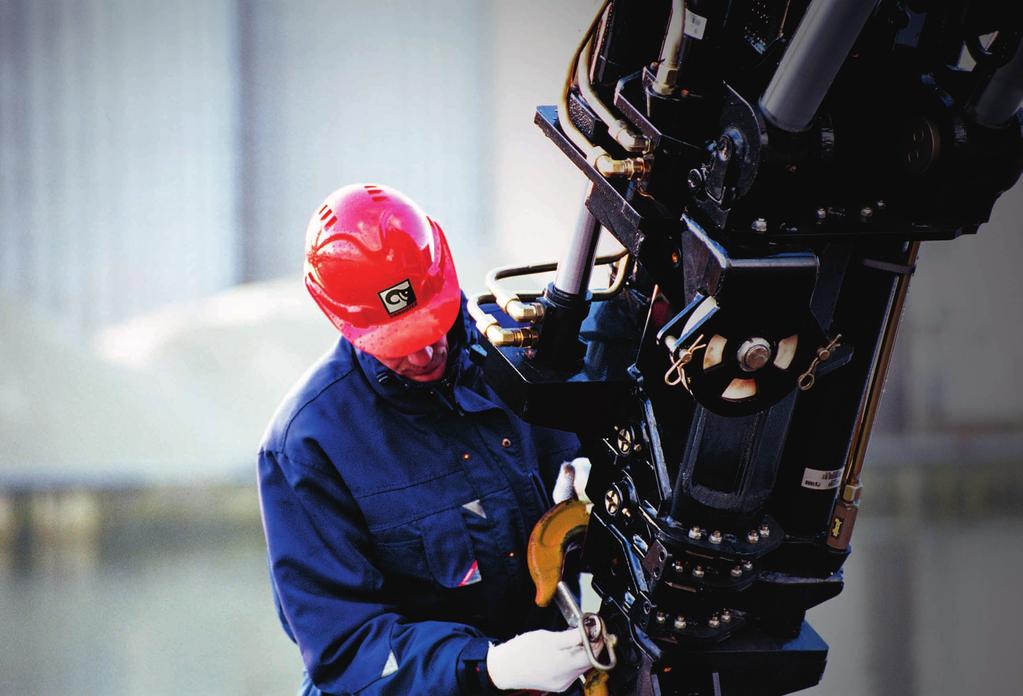

7 Hiab Rotatorer Ger förutsägbar rotation Tillför rotation Rotatorn är en viktig, ofta förbisedd, arbetshäst i lasthanteringslösningar. En pålitlig, exakt och kraftfull rotator är ett måste vid högprecisionsarbete, speciellt då det gäller hantering av tungt eller skrymmande gods. Vi kan erbjuda en rad olika rotatorer, allt för att möta dina krav. Det finns rotatorer av både kugg- och vingtyp. En _ q p funktionsmässig skillnad dem emellan är att kuggrotatorn ger något högre precision i rörelserna än dess vingdrivna motsvarighet. Likväl som att välja olika drifttyper till rotatorn kan du välja mellan axel- eller flänsinfästning mot verktyget. Den senare ger den mest stabila och direkta kontakten med verktyget. y Hiab Rotators Range 2 6 tonnes Basic data Vill du veta mer? Tillbehör Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Rotator hook Övre länk Slangskydd Reduktionslänk Slangsats Hydraulisk snabbkoppling Svängningsdämpare Snabbytesystem 7 PB-ACC-SV-WW_28sid.indd

8

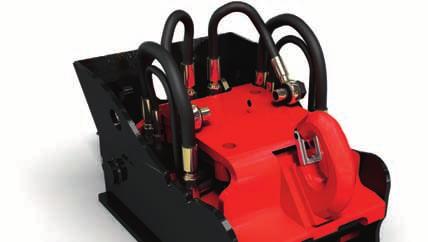

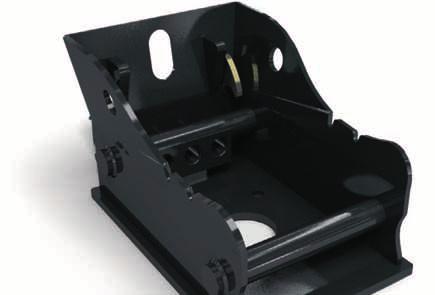

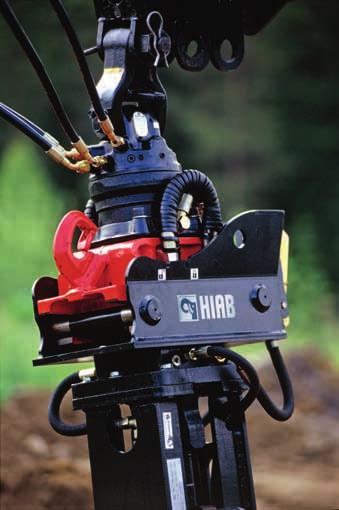

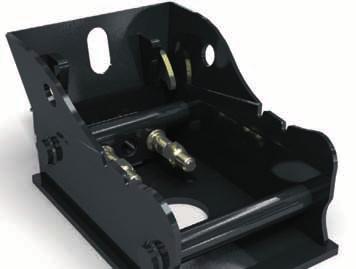

9 Product brochure Hiab ToolXChanger Verktygsbyte på några få sekunder Nästa uppdrag är bara sekunder bort Med Hiab ToolXChanger monterad på din kran har du möjligheten att byta verktyg på några få sekunder utan att behöva modifiera din kran eller dina verktyg. Det här revolutionerande verktyget ger ditt företag ett gyllene tillfälle att bli mer konkurrenskraftigt och mångsidigt. Med Hiab ToolXChanger behövs bara en rotator för att hantera en mängd olika verktyg, vilket ger besparingar i den totala budgeten för dina verktyg. Hiab ToolXChanger är försedd med automatiska snabbkopplingar för hydraulslangarna. Detta gör att du slipper hantera smutsiga och oljiga hydraulslangar. Hiab ToolXChanger Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Hydraulisk koppling Mekanisk koppling Fäste för krok 9

10

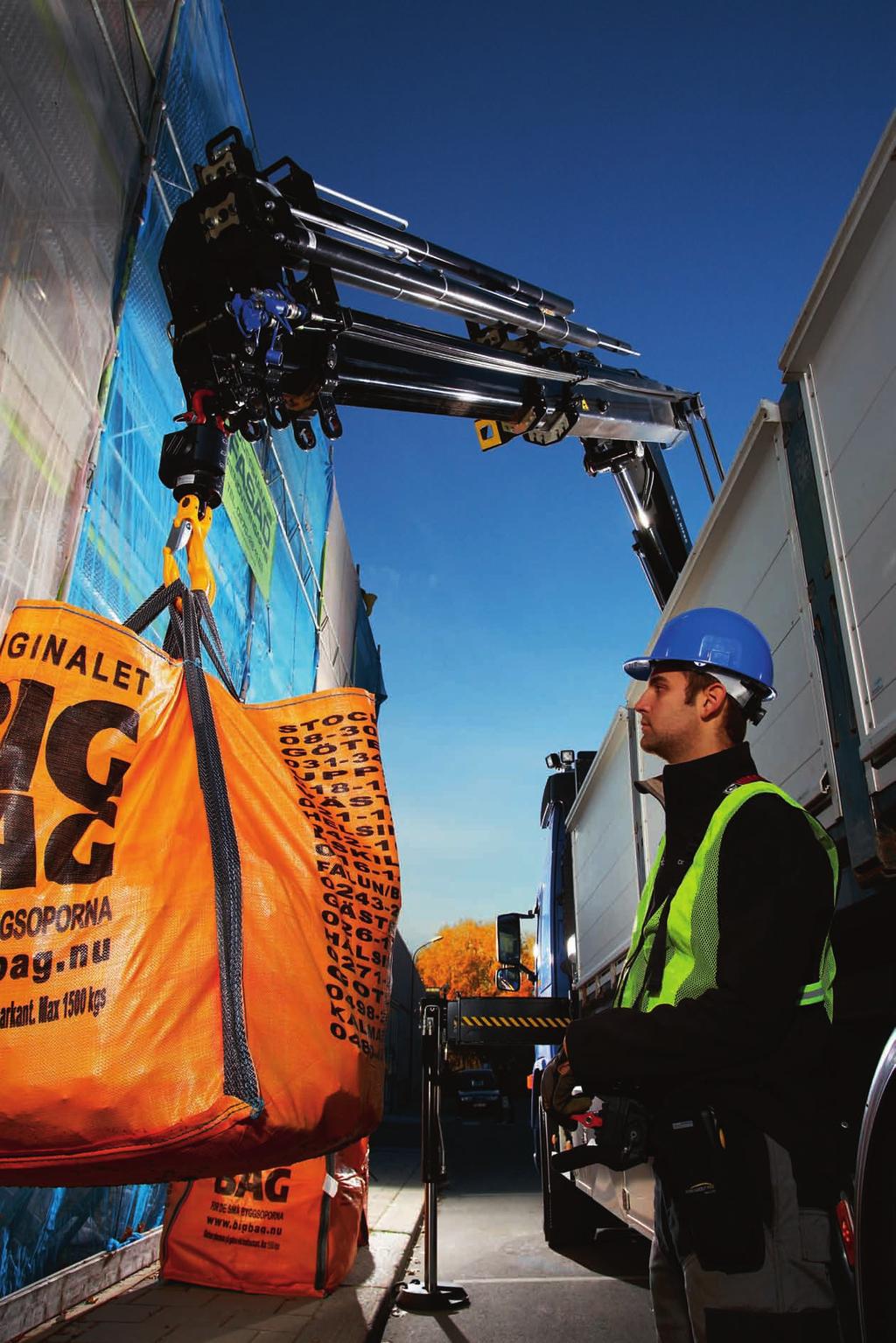

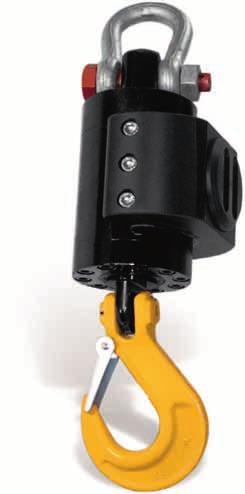

11 Product brochure Hiab Vågsystem Håll koll på vikten Långt mer än bara vägning Hiab erbjuder tre typer av vågsystem, alla tillgängliga i olika varianter och utbyggbara för att alltid passa dina behov. Oavsett om dina behov av viktangivelser är sporadiska och grova, eller kontinuerliga och noggranna, så har Hiab den optimala lösningen för dig. Alla Hiabs vågsystem är trådlösa och underhållsfria och ger korrekt resultat även när lasten rör sig. Bortsett från lösningar som inkluderar vågkroken LSH 125, uppfyller alla våra vågsystem gällande noggrannhetsnormer. Hiab Weighing systems Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Bärbar skrivare Skrivarpapper Laddare/dockingsstation för handhållna manöverdon 11

12

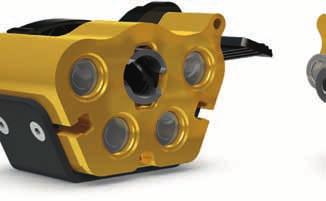

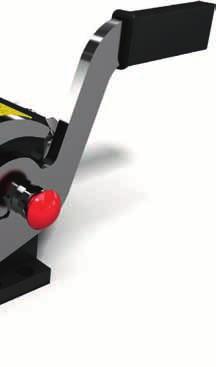

13 Internal use only Sales guide for ordering Hiab MultiCoupling Enkel anslutning Anslut flera hydraulslangar samtidigt MultiCoupling-paketet är en relativt billig lösning för att ansluta hydrauliska tillbehör till kranen. MultiCouplingpaketet består av en fast del (honkoppling) och en mobil del (hankoppling). Genom att ansluta den fasta delen till kranens hydrauliska kretslopp, och de mobila delarna till tillbehörens ingångsslangar, möjliggörs anslutning av flera hydraulslangar genom ett enkelt handgrepp. Styrpinnar säkerställer att linjeringen mellan de två kopplingarna blir perfekt och ett automatiskt säkerhetslås skyddar mot oavsiktlig frånkoppling. Säkerhetslåset, som är i form av en tryckknapp, monteras på den sida av MultiCoupling som passar ditt arbete bäst. Dessa egenskaper gör det säkert att skifta tillbehör, till och med under fullt arbetstryck. Sammantaget erbjuder MultiCoupling ett rent, prisvärt och enkelt sätt att byta tillbehör. Hiab MultiCoupling Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Mobil del 13

14

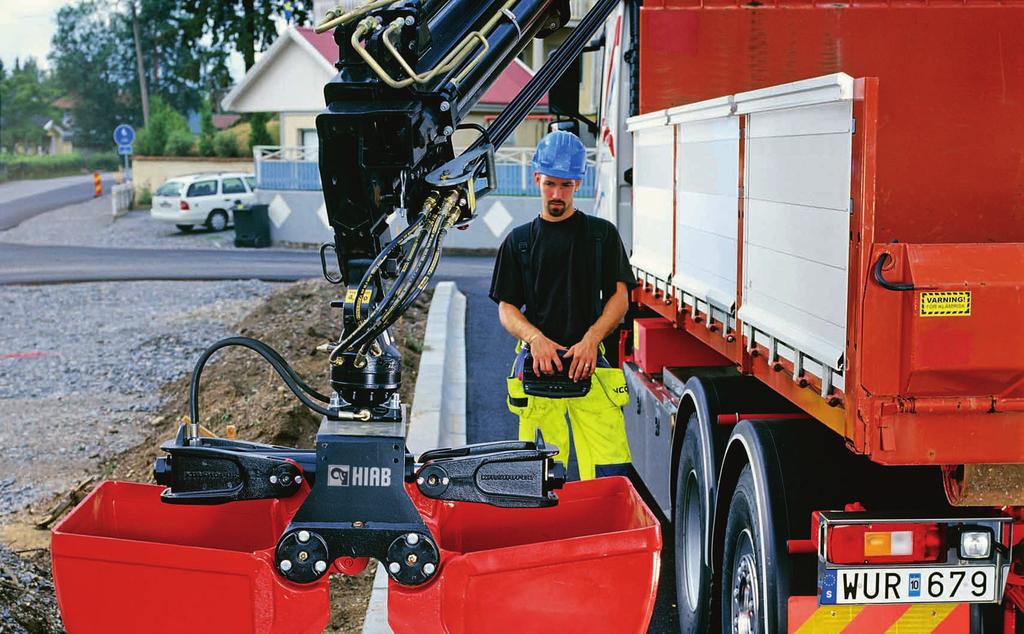

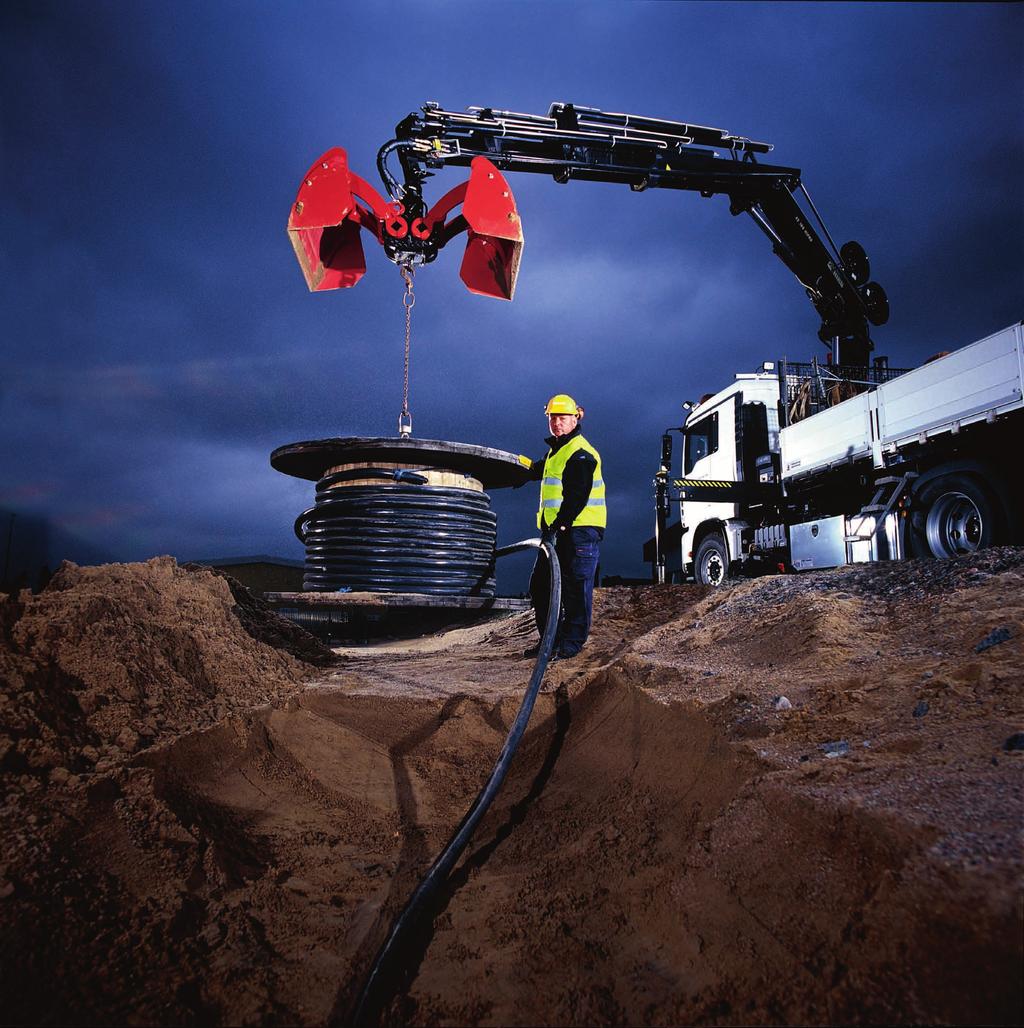

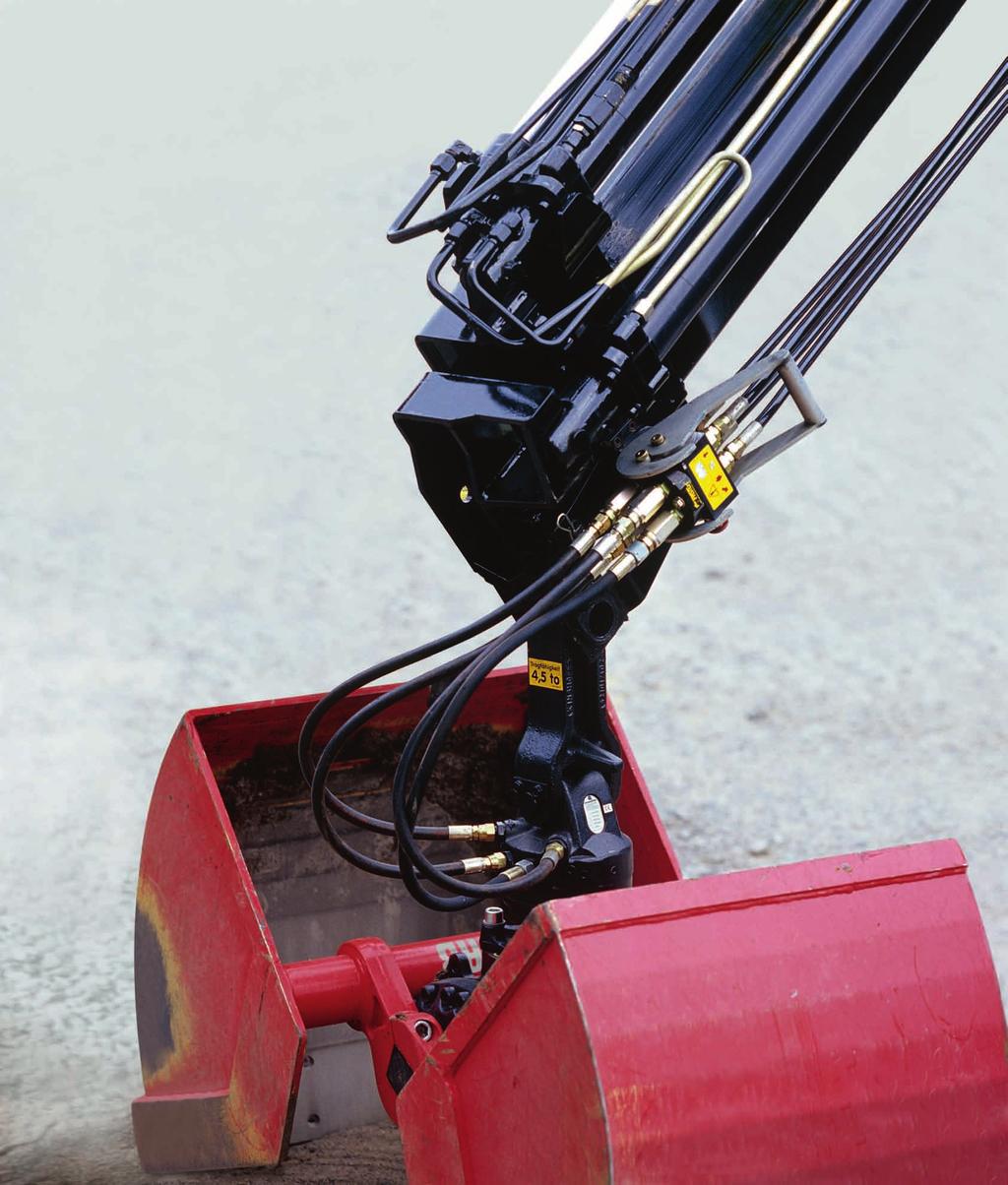

15 Product brochure Basic data Hiab Skopor Nå längre med en skopa Varje skopa har sin styrka Det finns många olika skoptyper tillgängliga för din Hiab-kran. Vilken typ som passar just dig bäst beror på ditt företags nuvarande likväl som framtida affärsidé. Nya affärsmöjligheter är ju trots allt något som dyker upp från tid till annan och då gäller det att kunna möta idéerna på bästa möjliga sätt. Lösningar finns i allt från smala grävskopor utmärkta vid kabelarbeten, till mellanbreda öppna skopor för hantering av grenar men även till grävning, ända upp till storsväljande skopor för ösning perfekta för att flytta stora mängder sand. När du ser dig om efter just din optimala lösning, kom även ihåg att valet av rotator, tänder, avskrapare etc., också har stor betydelse. För det är skoptillbehören tillsammans med skopan som bildar det paket som passar just din verksamhet bäst. Hiab Buckets Hiab Bucket KM 604 HPX Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Avskrapare Lyftkrokar Sidoplåtar Slitplåtar Klämskenor med adapter Tänder Centrallyftögla 15

16

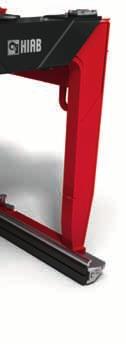

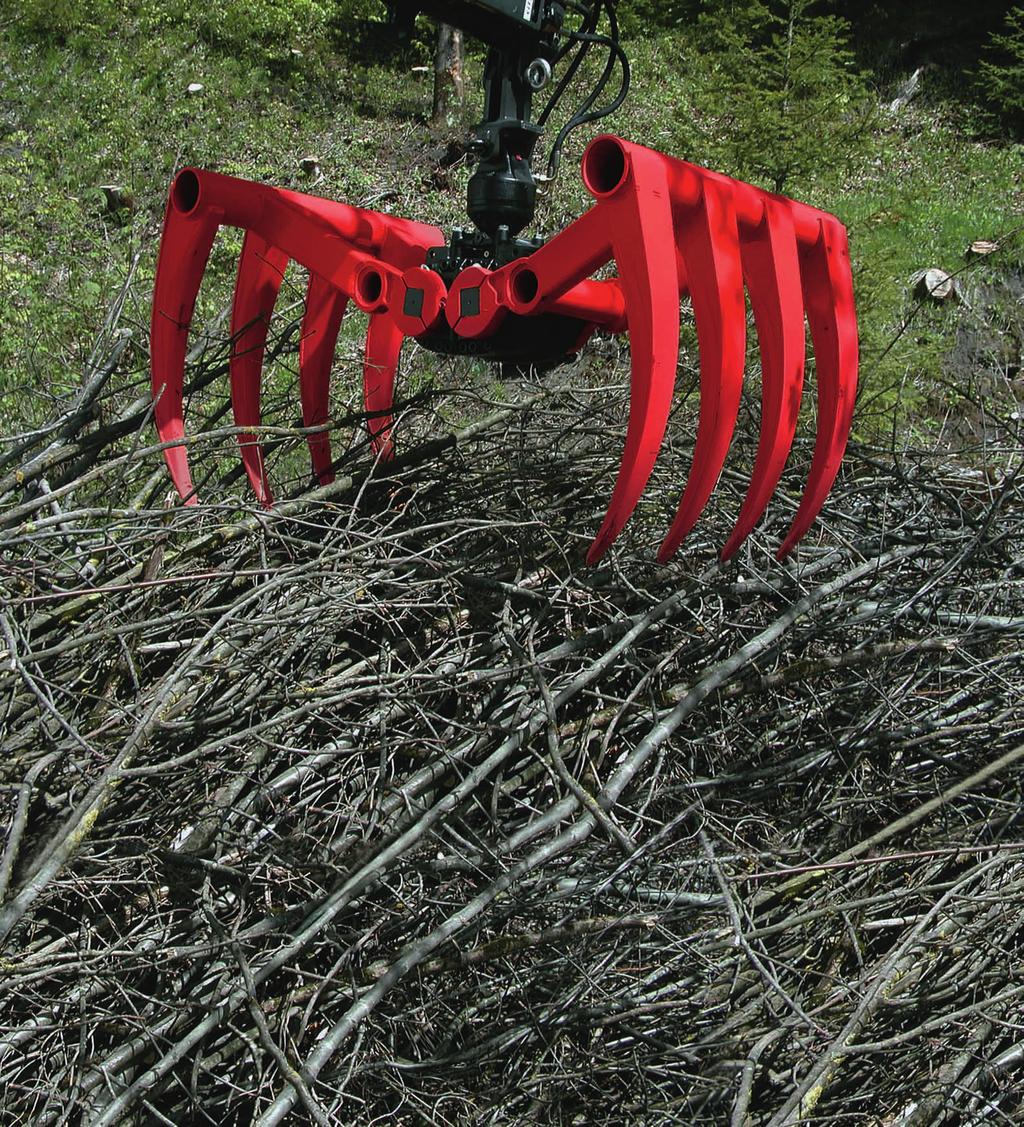

17 Product brochure Basic data Hiab Gripar Flytta runt, sortera och packa En titt på vad som driver gripen Det konventionella sättet att driva skopor eller gripar på är att låta en eller flera cylindrar verka på en hävstång. Därigenom omvandlas en linjär rörelse till en svängande axelrörelse som i sin tur öppnar och stänger skopan. Detta har genom åren visat sig vara en robust och välfungerande metod. Men idag finns också möjligheten att använda en HPXdrive för att driva skophalvorna. En sådan driver skopan genom att spiralskruvar påverkar de två axlarna som skophalvorna är monterade på. En HPXdrive har många fördelar. Den är underhållsfri, kompakt, robust och har en konstant stängningskraft. Dessutom kan du också med enkla medel byta mellan olika typer av skophalvor, beroende på vilket arbete du vill utföra. Du växlar enkelt från smala till vida skophalvor, eller till en stengrip, genom att släppa och dra åt åtta stycken bultar perfekt om du utför jobb av starkt skiftande karaktär. Och skulle skophalvorna någon gång bli utslitna är det bara att beställa nya. HPXdriven kommer att fortsätta fungera under en lång tid framöver. Hiab Buckets Hiab Grapple KM 613 HPX Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Lyftkrokar Centrallyftögla 17

18

19 Product brochure Hiab Pallgaffl ar Hantera pallastat gods Pallgaffelns huvudsakliga egenskaper Lasthantering med en pallgaffel ger många fördelar. Framförallt kostar en pallgaffel mindre än alternativet byggstensgripen. Att lasten sedan är pallad och lyfts underifrån gör det möjligt att lyfta olika typer av last, såväl ömtålig och skrymmande som solid. Dessutom kan en del pallgafflar enkelt hakas på kranen, utan krav på rotator eller hydraulisk anslutning. I huvudsak skiljer pallgaffelmodellerna sig åt i tre avseenden: lyftkapacitet, justering av tyngdpunkt och gaffelbensvidden. Det som avgör vilken pallgaffel du ska välja är vilken typ av last du kommer att hantera och hur flexibel du vill vara. Vi föreslår att du tänker igenom dina inköpsplaner noga innan du gör ditt slutgiltiga val. Hiab Pallet forks Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Fäste för axelrotator Fäste för fl änsrotator Fäste för krok 19

20

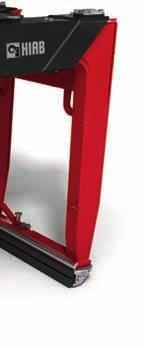

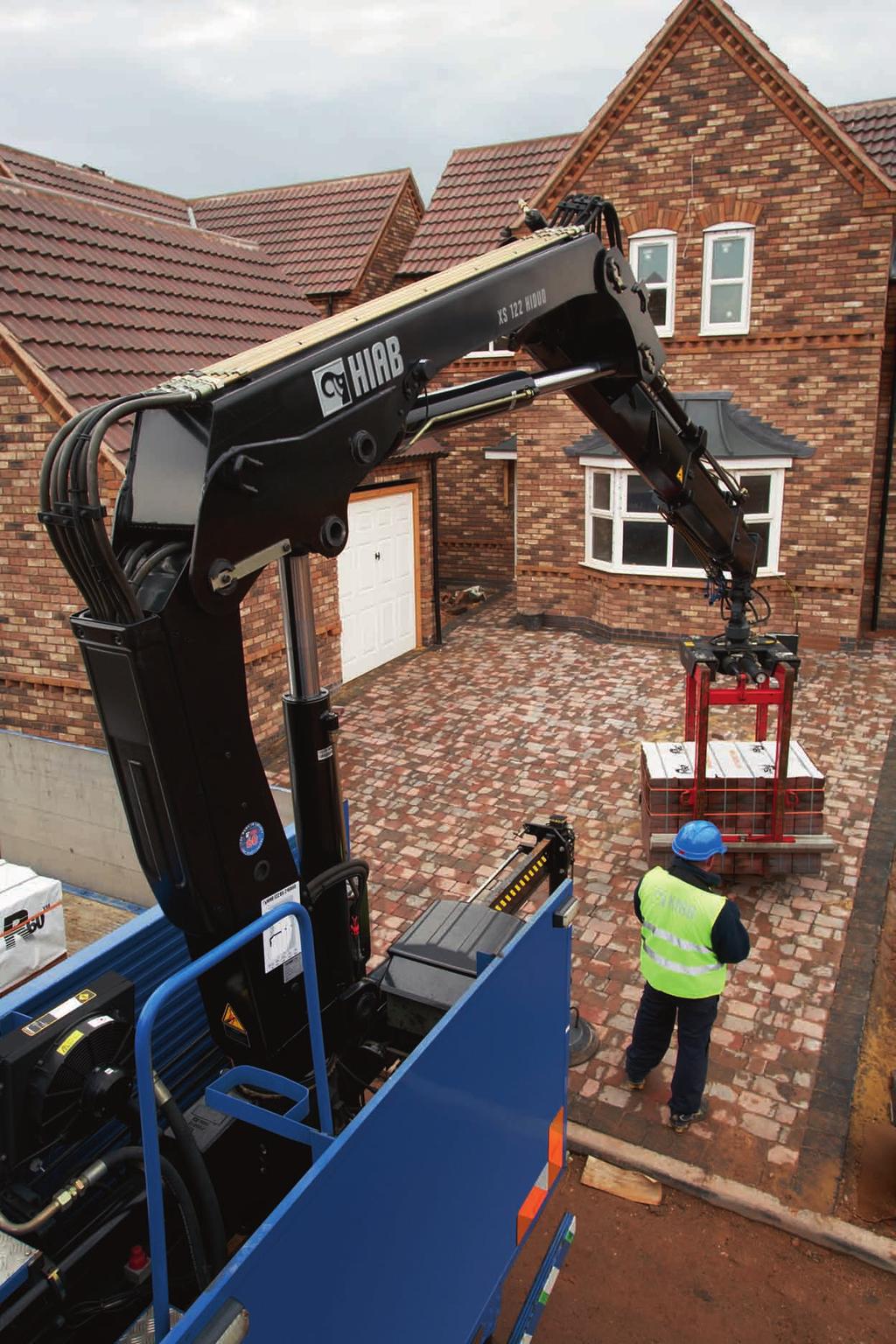

21 Product brochure Hiab Byggstensgripar Ett mångsidigt grepp Byggstensgripens huvudsakliga funktioner Det finns många fördelar med att använda en byggstensgrip. Först och främst är det ett ytterst mångsidigt verktyg, konstruerat för att klara tufft arbete hela dagen, alla dagar. Lasthanteringen går snabbt, och lasten som inte ens behöver vara pallad kan hanteras enkelt från besvärliga platser med begränsat rörelseutrymme. Det finns två typer av byggstensgripar, skillnaden ligger i armrörelserna. Den ena har parallella armrörelser, medan den andra har saxarmrörelser bägge har sina fördelar. Vilken du ska välja beror på vilken typ av verksamhet du bedriver idag och i framtiden. Ta en stund och reflektera över hur du vill att din verksamhet ska utvecklas framöver. Fundera även över vilken lösning som främst gynnar dig och dina kunders affärer. Att investera i en mångsidig byggstensgrip kan lyfta din verksamhet både framåt och uppåt. Hiab Brick grabs Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Klämskenor 21

22

23 Application brochure Hiab Personkorg Arbete med personkorg Personkorg Personkorgen är av stål och ergonomiskt utformad. Den klarar en last motsvarande två personer med verktyg. Korgen är försedd med krokar för att fästa säkerhetsselen i och har en hållare för manöverdonet. På korgens vägg sitter en batteriladdare monterad med ett extra batteri. En utanpåliggande skyddsbygel minskar risken för klämskador och korgens golv är halkfritt och har avrinning. Korgen har även en låda för arbetsredskap och en nödstoppsknapp som sitter lättillgänglig. Vi har lagt stor vikt vid att personkorgen ska vara både säker och bekväm att arbeta i. Korgen är tillverkad av lackerad stål, aluminium eller galvaniserad stål. Med en Hiab XS HiPro med tillvalet MEWP får du en certifierad totallösning för kran och personkorg helt i enlighet med den Europeiska standarden EN 280. Elevated work Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Kabelvinda Verktygslåda 23

24

25 Internal use only Sales guide for ordering Hiab Påbyggnadsutrustning Ta hand om hydrauloljan Håller god kvalitet Manöverventilen är det hydrauliska hjärtat på kranen. Alla Hiabs ventiler kan hantera stora mängder olja och ändå erbjuda superb respons och precision vid manövrering. Genom att alltid använda samma kvalitet, viskositet och märke på hydrauloljan kan du förlänga livslängden på hela hydraulsystemet. Eftersom viskositet och andra oljeegenskaper påverkas av temperaturen ska olja med högt viskositetsindex (VI) användas i vissa klimat, för att hålla den så stabil som möjligt. Vilken nytta skulle en ventil göra om det inte fanns en tank med hydraulolja som upprätthöll smörjegenskaperna och en pump som pumpade runt oljan? Vår tankar och pumpar är redo för det uppdraget. Hiab Hydraulic pumps & Oil tanks Vill du veta mer? Ta en titt på vårt övriga material. Du kan beställa det från din lokala Hiab-återförsäljare. Tillbehör Suganslutning Tryckbegränsningsventil Avstängningsventil av kultyp Antivirvelanordning 25

26

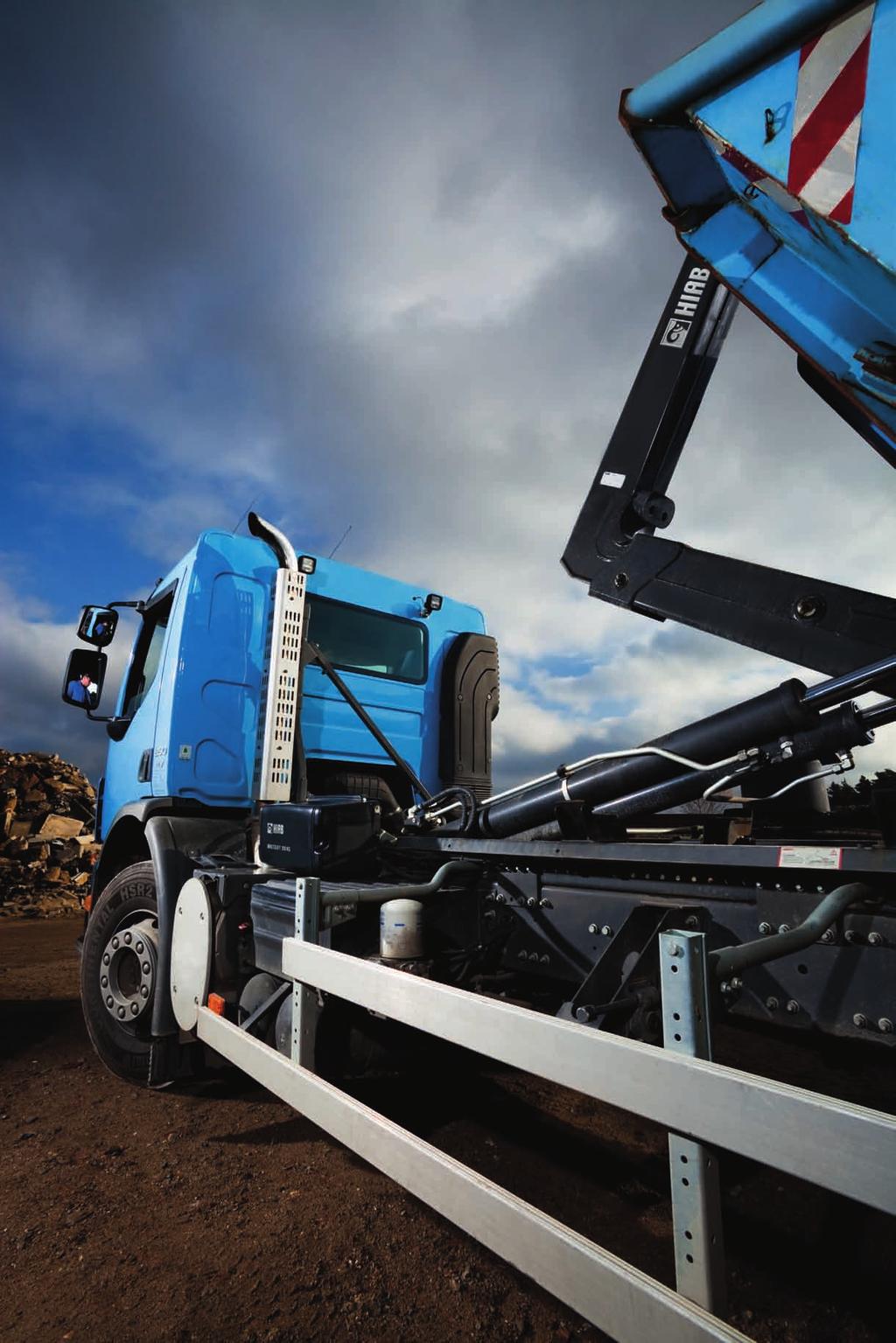

27 Hiab Påbyggnadsutrustning Med robusta installationer håller utrustningen längre Effektiva installationer med byggblock Installationens kvalitet är avgörande för lastbilens och lyftutrustningens prestanda och livslängd. Vi har tagit fram ett brett program med påbyggnadsprodukter och tillbehör till lastbilar On Truck Equipment (OTE) för att kunna garantera en konstant kvalitet och prestanda. Påbyggnadsutrustningen har vi utvecklat internt och i samarbete med våra partner inom industrin för att säkerställa kort installationstid, hög kvalitet, säkerhet och optimal prestanda. Påbyggnadsprodukterna är kompatibla med Hiab-utrustning enligt maskindirektivet 2006/42/EG för den tekniska filen. Med de här produkter kommer du att korta ned installationstiden höja kvaliteten få standardiserade installationer använda testad och beprövad teknik minska den interna materialbearbetningen i ett installationsprojekt. I broschyren OTE, ACCESSORIES & LUBRICANTS i C-serviceprogrammet finns det en uppdaterad översikt över våra påbyggnadsutrustningar och tillbehör. Du kan också kontakta din närmaste Cargotec- eller Hiab-återförsäljare. 27

28 Cargotec effektiviserar lastflöden till lands och till sjöss överallt där last fraktas. Cargotecs dottervarumärken, Hiab, Kalmar och MacGregor, är erkänt ledande inom gods- och lasthanteringslösningar världen runt. Cargotecs globala nätverk finns nära kunderna och erbjuder omfattande tjänster för att säkerställa utrustningens driftsäkerhet och höga hållbarhet. PB-ACC-SV-WW_120514
