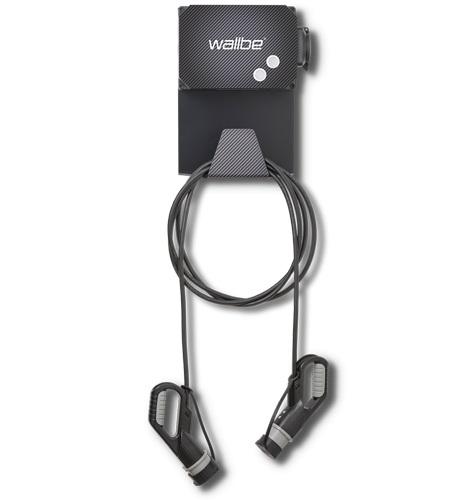

1 Installation- och användarmanual 3,7kW till 22kW

2 1.0 Index 1.0 Index Generell information Säkerhetsanvisningar och rekommendationer Säkerhetsanvisningar och rekommendationer Tekniska detaljer: Tekniska detaljer: Elektriska anslutningsförhållanden Tekniska detaljer: Elanslutning - matningsledning Tekniska detaljer: Elektrisk anslutning - Laddningskabel Tekniska detaljer: Anslutningsledning och laddningskabelanslutning - bilder Tekniska detaljer: Anslutning - vägguttag Eco 2.0 Type 2 uttag Tekniska detaljer: Anslutning - vägguttag Eco 2.0 Type 2 uttag Användning av din Laddningsprocessen: starta och stopp Auktorisation via ON/OFF-knapp Auktorisation via Nyckel Auktorisation via RFID* Felfall Felorsaker wallbe garanti och support

3 2.0 Generell information Företaget bakom wallbe: wallbe GmbH är en specialist för intelligenta laddningslösningar (t.ex. för parkeringsstrukturer med RFID, OCPP, energilogning). Dataöverföring via LAN eller GSM och matchande anslutningar till befintliga IT-system samt lösningar för laddning av infrastruktur för elfordon i samband med lasthanteringssystem och förnybar energi (t.ex. sol, vind eller biogas) är en nyckelkompetens hos Petring Energietechnik. Ett kompetent team bestående av elingenjörer och elektrotekniker samt komponenter av hög kvalitet och solidt tyskt hantverk är grunden för långlivade, högkvalitativa produkter. Konstanta innovationer som påverkar marknaden säkerställer att Petring Energietechnik alltid står ett steg framför sina konkurrenter. Standardiserad kvalitet Vi arbetar självklart enligt DIN-Norm. Högkvalitativa komponenter samt strikt material- och produktionsövervakning säkerställer att endast felfria produkter lämnar vårt företag. Vår kompetens - Intelligenta AC- och DC-laddningslösningar - Laddningslösningar för anställda - Laddningslösningar för elfordon och bildelning - Fakturering och betalningssystem 2

4 3.0 Säkerhetsanvisningar och rekommendationer Installation, anslutning och inledande start måste utföras av behörig elektriker. Område med installation / applikationrea - Var medveten om att du måste välja en installationsplats där kraven på skyddsklassen för denna enhet är uppfyllda. - Var medveten om att du måste välja en installationsplats där enheten inte utsätts för temperaturer över dess temperaturvärde. - Fara! Omedelbar risk för dödlig skada! Varning! Omedelbar risk för eventuell dödlig skada och / eller tung, irreversibel skada! Varning! Följ alltid riktlinjerna för att undvika skador och skador på egendom. Uppmärksamhet! Följ alltid riktlinjerna för att undvika skador på egendom. Varning! Försök inte reparera eller öppna enheten själv. Risk för elektriska stötar kan vara möjligt! 3

5 3.1 Säkerhetsanvisningar och rekommendationer Barn och personer med begränsad förmåga att hantera enheter är utsatta för risker. - Den här enheten är inte lämpad att användas av personer, inklusive barn, vars mentala, fysiska eller sensoriska förmåga är begränsade såväl som personer som saknar nödvändig erfarenhet eller kunskap. - Den här enheten får endast öppnas av utbildad och instruerad personal. Under användningen måste enheten vara låst med hänglås av ägaren. - Det är nödvändigt att motsvarande strömbrytare och RCD-enheter är integrerade i underdistributionsboxen för att säkerställa att kretsen störs säkert vid fel. - Periodiska inspektioner måste utföras för att upprätthålla garantin och garantin. 4

6 4.0 Tekniska detaljer Tekniska detaljer Model Dimensions in mm Weight 3,7kW 4,6kW 7,4kW 11kW 22kW 170x250x x250x x250x x250x x250x130 Ca. 3kg* *(Depends on cable/version) Ca. 3kg* *(Depends on cable/version) Ca. 3kg* *(Depends on cable/version) Ca. 4kg* *(Depends on cable/version) Ca. 4kg* *(Depends on cable/version) Temp. rating -20 to +55 C -20 to +55 C -20 to +55 C -20 to +55 C -20 to +55 C IP-Class IP65 IP65 IP65 IP65 IP65 Chargepoint 230V/1P/20A Cable Type 2 or Type 1 Or Type 2 socket Compliance Mode 3 IEC V/1P/20A Cable Type 2 or Type 1 Or Type 2 socket Mode 3 IEC V/1P/32A Cable Type 2 or Type 1 Or Type 2 socket Mode 3 IEC V/3P/20A Cable Type 2 Or Type 2 socket 400V/3P/32A Cable Type 2 Mode 3 Mode 3 IEC61851 IEC61851 Load contactor 2pol. 25A 2pol. 25A 2pol.40A 4pol. 25A 4pol. 40A Control fuse 1pol.B6 1pol.B6 1pol.B6 1pol.B6 1pol.B6 Integrated safety measures RCM module: DC detection <6mA RCM module: DC detection <6mA RCM module: DC detection <6mA RCM module: DC detection <6mA RCM module: DC detection <6mA Lock & Release module Lock & Release module Lock & Release module Lock & Release module Lock & Release module RCD Contactor welding detection Mandatory in switch board: RCD Type A 0,03A/25A Contactor welding detection Mandatory in switch board: RCD Type A 0,03A/25A Contactor welding detection Mandatory in switch board: RCD Type A 0,03A/40A Contactor welding detection Mandatory in switch board: RCD Type A 0,03A/25A Contactor welding detection Mandatory in switch board: RCD Type A 0,03A/40A LS-switch Not integrated Not integrated Not integrated Not integrated Not integrated Authorisation Standard: Key switch Optional: ON/OFF Button RFID External approval Standard: Key switch Optional: ON/OFF Button RFID External approval Standard: Key switch Optional: ON/OFF Button RFID External approval Standard: Key switch Optional: ON/OFF Button RFID External approval Standard: Key switch Optional: ON/OFF Button RFID External approval Energymeter Optional No No No No Protocols Modbus Modbus Modbus Modbus Modbus Interfaces RS485 RS485 RS485 RS485 RS485 Ethernet RJ45 Ethernet RJ45 Ethernet RJ45 Ethernet RJ45 Ethernet RJ45 Error-report Error-LED Error-LED Error-LED Error-LED Error-LED 5

7 4.1 Tekniska detaljer: Elektriska anslutningsförhållanden Elektriska anslutningsförhållanden Model 3,7kW 4,6kW 7,4kW 11kW 22kW Input terminal X1 L1/N/PE X1 L1/N/PE X1 L1/N/PE X1 L1/L2/L3/N/PE X1 L1/L2/L3/N/PE Supply line NYM-J 3x2,5mm² NYM-J 3x2,5mm² NYM-J 3x6mm² NYM-J 5x2,5mm² NYM-J 5x6mm² LS_switch/ 1 pol. x C 16A 1 pol. x C 20A 1 pol. x C 32A 3 pol. x C 16A 3 pol. x C 32A preliminary fuse RCD in switch board RCD Typ A A0,03A/25A RCD Typ A A0,03A/25A RCD Typ A A0,03A/40A RCD Typ A A0,03A/25A RCD Typ A A0,03A/40A 3. Var medveten om att du måste installera en tillräcklig LastBalanserings-switch (se tabell) i deldistributionen! 4. Var medveten om att din redan är utrustad med DC läckage brytare och därför behöver ni inte montera en JFB Typ B 5. Vi rekommenderar starkt att du följer lokala normer och bestämmelser. 6

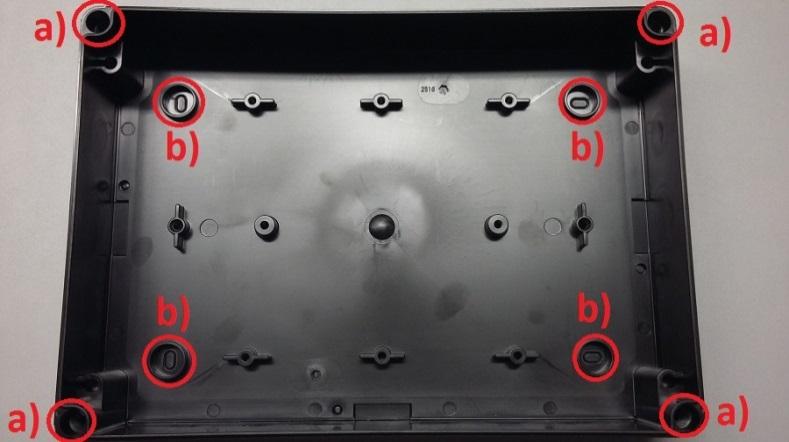

8 4.1 Tekniska detaljer Elanslutning - matningsledning Elanslutning: matningsledning 1. Öppna din för att ansluta tillförselledningen För väggmontering av din, använd: 3. c) Använd hålen a), enligt bilden nedan. 4. d) Alternativt använd de förskurna hålen b) *, som framgår av bilden nedan. 5. en. Var noga med att använda de medföljande förseglingslocken om du använder de förskurna hålen (b) för att behålla skyddsklassen IP65. Att inte använda tätningslocken kan leda till att vatten kommer in i det interna omkopplarskåpet. 1. Koppla in din matningsledning enligt din Eco Eco 2.0 variant. Använd rekommendationerna och anvisningarna i kapitlet "4.1 Elektriska anslutningsförhållanden och "4.1 Tekniska detaljer: Elanslutning - Anslutningsledning" Observera: Du är fri att välja någon av de förskurna hålen för att installera matningsledningen - Använd en skruvmejsel för att ta bort locken. Elektrisk anslutning: 3,7 kw till 22 kw Supply line (Input terminal X1) wallbe Eco 2.0 3,7kW 4,6kW 7,4kW Supply line (Input terminal X1) 11kW 11kW brown or black L1 L1 L1 brown L1 L1 blue N N N black L2 L2 green /yellow PE PE PE grey L3 L3 blue N N green /yellow PE PE 7

9 4.2 Tekniska detaljer: Elanslutning - Laddningskabel Elektrisk anslutning: Laddningskabel 1. Öppna din för att ansluta laddningskabeln. 2. Anslut din laddningskabel enligt din Eco Eco 2.0 variant. Använd rekommendationerna och anvisningarna i kapitlet "4.2 Tekniska detaljer: Elanslutning - Laddningskabel" 3. Observera: Du är fri att välja någon av de förskurna hålen för att installera matningsledningen - Använd en skruvmejsel för att ta bort locken. Laddkabelinstallation: 3,7kW till 7,4kW Charging cable 3,7kW input terminals 4,6kW input terminal 7,4kW input terminal blue X2 : 1 X2 : 1 X2 : 1 brown X2 : 2 X2 : 2 X2 : 2 green/yellow X2 : 3 X2 : 3 X2 : 3 black/white or black/purple X2 : 4 X2 : 4 X2 : 4 Laddningskabelinstallation: 11kW till 22kW Charging cable 11kW input terminal 22kW input terminal brown X2 : 1 K1 : 2 black X2 : 2 K1 : 4 grey X2 : 3 K1 : 6 blue X2 : 4 K1 : 8 green/yellow X2 : 5 X2 : PE black/white or black/purple X2 : 6 X2 : 9 8

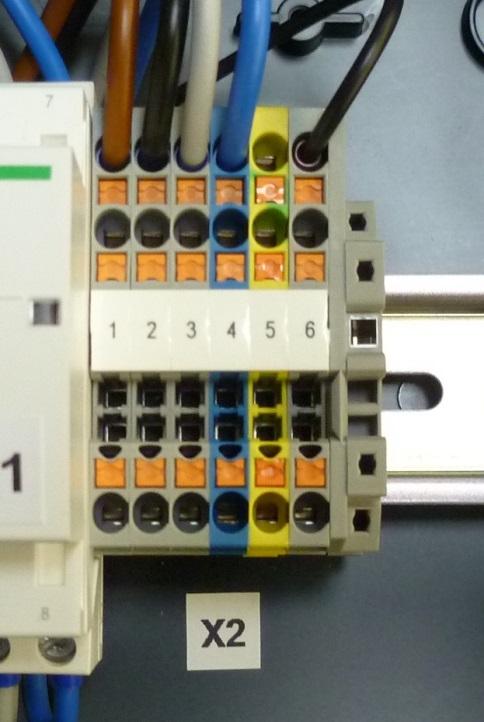

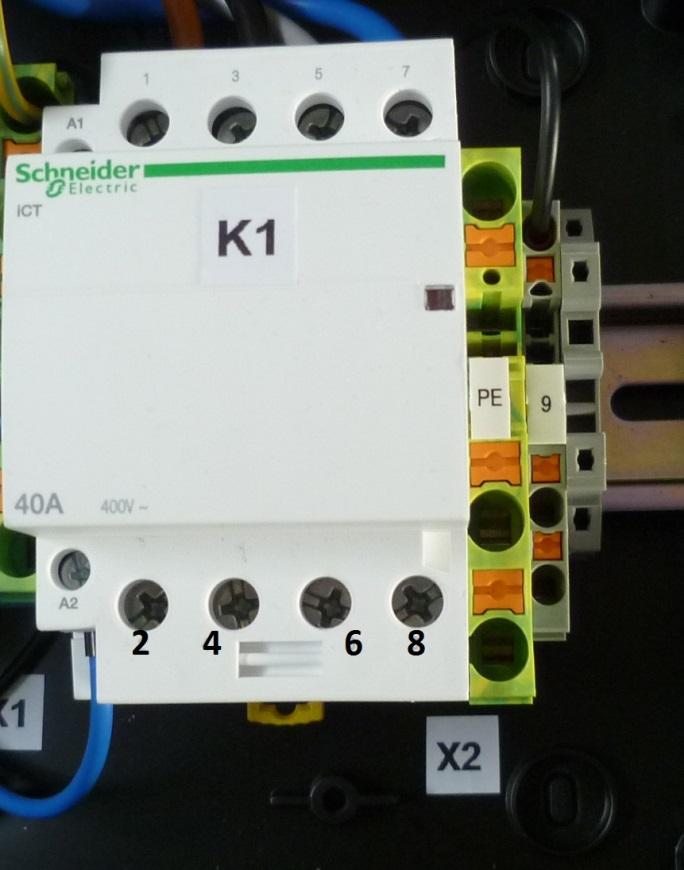

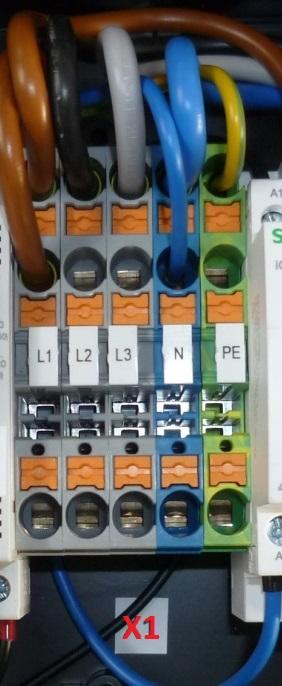

10 4.2.1 Tekniska detaljer: Anslutningsledning och laddningskabelanslutning - bilder Anslutningsledning och laddningskabelanslutning: - 11kW Anslutningsledning och laddningskabelanslutning: - 22kW 9

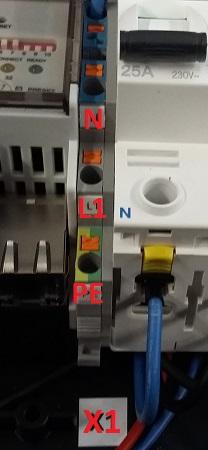

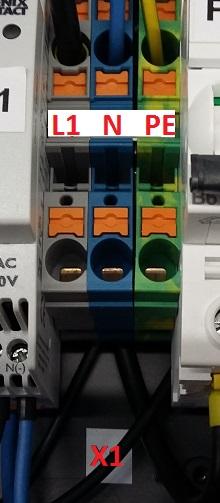

11 4.2.2 Tekniska detaljer: Anslutning - vägguttag - Typ 2-uttag Anslutning för matningsledning: - 3,7kW till 4,6kW med uttag Typ 2 Anslutning för matningsledning: - 7,4kW med uttag Typ 2 10

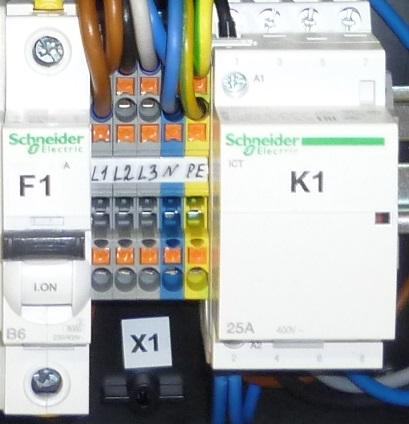

12 4.2.3 Tekniska detaljer: Anslutning - vägguttag - med uttag Typ 2 Anslutning för matningsledning: - 11kW med uttag Typ 2 11

13 5.0 Användning av din 5.1 Laddningsprocess: start och stopp Varje levereras med kundens individuella lås- och frigöringsmekanism. Följ instruktionerna och rekommendationerna enligt din Eco Eco 2.0 variant Auktorisation via ON / OFF-knapp 1. Anslut din Wallbe Eco 2.0 laddningskabel till ditt fordon. * 2. Tryck på din wallbe Eco's PÅ / AV-knapp. en. Din är klar och laddning så länge som ON / OFF-knappen lyser. b. Tryck på ON / OFF knappen igen för att stoppa laddningsprocessen. 3. Ta bort laddningskabeln från ditt fordon. ** * (Du är behörig att godkänna laddningsprocessen på förhand.) ** (I vissa fall måste du låsa upp laddningskabeln på ditt fordon med EVfjärrkontrollen.) Auktorisation via nyckelbrytare 1. Anslut din Wallbe Eco 2.0 laddningskabel till ditt fordon. * 2. Aktivera din wallbe Eco-nyckelbrytare med de medföljande knapparna. en. Position 1 möjliggör laddningsprocessen. ** b. Position 0 stannar laddningsprocessen. 3. Ta bort laddningskabeln från ditt fordon. *** * (Du är behörig att godkänna laddningsprocessen på förhand.) ** (Du är fri att ta bort nyckeln under laddningsprocessen, vilket möjliggör permanent godkännande av din wallbe.) *** (I vissa fall måste du låsa upp laddningskabeln på ditt fordon med EVfjärrkontrollen.) Auktorisation via RFID * 1. Anslut din Wallbe Eco 2.0 laddningskabel till ditt fordon. 2. Vänligen håll ditt RFID-kort framför din RFID-kortläsare. en. Du har nu behörighet att använda laddaren och laddningsprocessen ska börja omedelbart om du redan har anslutit laddningskabeln. 3. Använd din EV-fjärrkontroll för att stoppa laddningsprocessen. 4. Ta bort laddningskabeln från ditt fordon. 5. Så snart laddningsprocessen är avslutad måste du godkänna att du åter använder din. * (Du kan hitta handboken för att programmera eller ta bort RFID-kort i ditt Eco Ecopaket för wallbe. 12

14 6.0 Felfall 6.1 Felorsaker Felfall 1: Laddnings processen startar inte. 1. Kontrollera din RCD och LS-omkopplare på växelplattan. RCD och LS-omkopplaren kan ha utlösts på grund av säkerhetsskäl. 2. Kontrollera om din bil signalerar ett fel. (t ex laddning är inte möjlig.) b. I vissa fall stör EV-laddningsprocessen på grund av avvikelser orsakade av strömförsörjningen. Var god kontakta en elektriker för att kontrollera din subdistribution och strömförsörjning. 3. Kontrollera din laddningskabel c. Är din laddningskabel ordentligt ansluten? I vissa fall blockeras låsmekanismen om kabeln inte är ordentligt ansluten. 4. Se till att du har godkänt laddningsprocessen ordentligt. b. Följ instruktionerna i bruksanvisningen. Felfall 2: Laddningsprocessen avbryts under laddning 1. Kontrollera din RCD och LS-omkopplare på växelplattan. en. RCD och LS-omkopplaren kan ha utlösts på grund av säkerhetsskäl. 2. Kontrollera om din bil signalerar ett fel. (t ex laddning är inte möjlig.) en. I vissa fall stör EV-laddningsprocessen på grund av avvikelser orsakade av strömförsörjningen. Var god kontakta en elektriker för att kontrollera din subdistribution och strömförsörjning. Felfall 3: Du kan inte ta bort laddningskabeln från din bil. 1. Låsa upp laddningskabeln med hjälp av din EV-fjärrkontroll eller direkt i EV. b. I vissa fall förblir låsningsmekanismen aktiv för att förhindra borttagning av obehöriga personer. Felfall 4: Fel-LED Det är möjligt att feldioden har aktiverats av något av ovanstående fel. Fel-LED-lampan placeras intill ON / OFF-knappen eller tangentbrytaren. Din säkerhet är viktig! Var vänlig kontakta vår support om du inte kan lösa ett problem själv. E-post: info@wallbenordic.se Tel:

15 7.0 wallbe garanti och support Support Var vänlig kontakta vår support via telefon eller e-post: Tel: Mail: Garanti Våra wallbe laddningsstationer levereras med 2 års fabriksgaranti. Varje enskild laddare levereras med ett garantikort i två duplikat, varav en är avsedd för slutkund och den andra för tillverkaren. Se till att du fyller i alla fält med nödvändig information på garantikortet och skickar garantikortet via e-post, post eller fax. Detta garantikort ger oss garanti för att installationen lyckades och att du har fått laddstationen i perfekt skick. Kontakta oss så snart som möjligt via telefon, e-post eller fax om du får en felaktig / skadad produkt eller om din elektriker inte kan installera laddstationen på grund av fel / skada på produkten. Vi ber dig om att skicka bilder om du får en fysiskt / optiskt skadad produkt för att säkerställa det snabba möjliga utbytet / garantiproceduren. 14
