Panel Source (Hona) (LSP***PS**), Panel Drain (Hane) (LSP***PD**), Line Source (Hona) (LSP***LS**), Line Drain (Hane) (LSP***LD**),

Transkript

1 COVER V

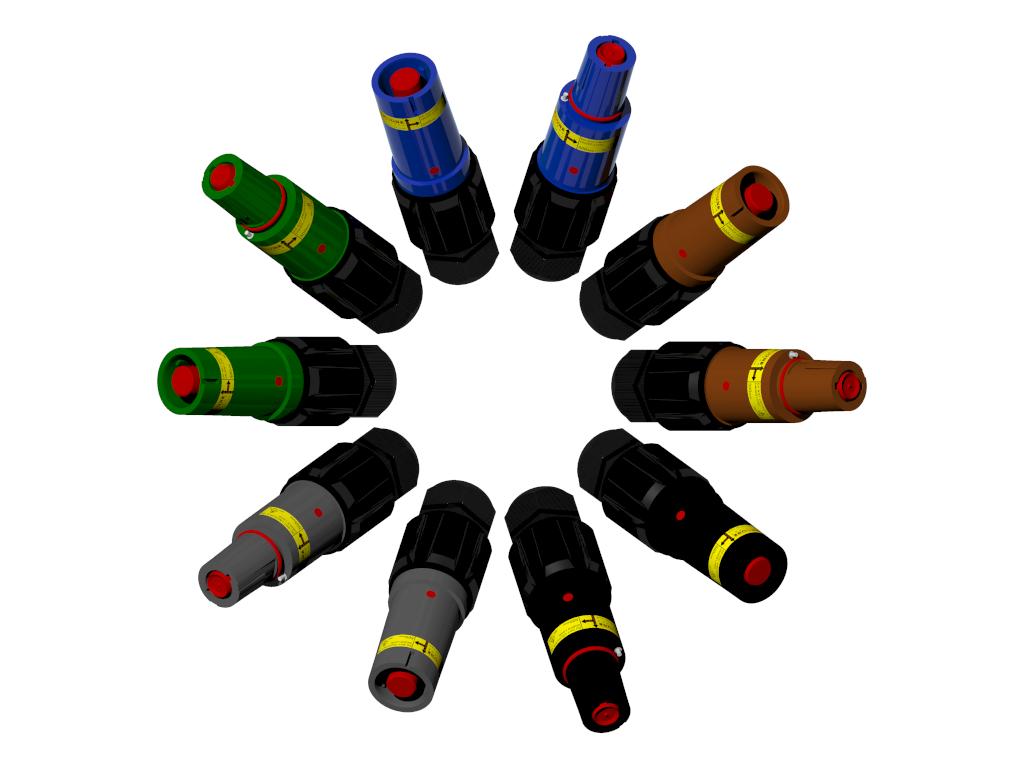

2 Powersure LSP Series Powersure LSP är en serie högströmskontakter, 1 poliga kontaktdon försedda med en sekundär låsmekanism för extra säkerhet. LSP serien består av kabeldon samt Panel-Monterade don. Samtliga don är färg kodade och försedda med mekaniska nycklar för att förhindra felanslutningar vilket ger mycket hög säkerhet. Kontaktdonen finns i 2 utförande nämligen för 500A samt 800A; 500 A (LSP500****) Designad för 1 polig kabel med en area från 25mm tom150mm och är försedd med skruvanslutning. 800 A (LSP800****) Designad för 1 polig kabel med en area från 185mm2 till 300mm2 och med krimpkontaktering. LSP serien är designad för "daisy chain" system och finns i 4 olika kontakt typer; Panel Source (Hona) (LSP***PS**), Panel Drain (Hane) (LSP***PD**), Line Source (Hona) (LSP***LS**), Line Drain (Hane) (LSP***LD**), 1

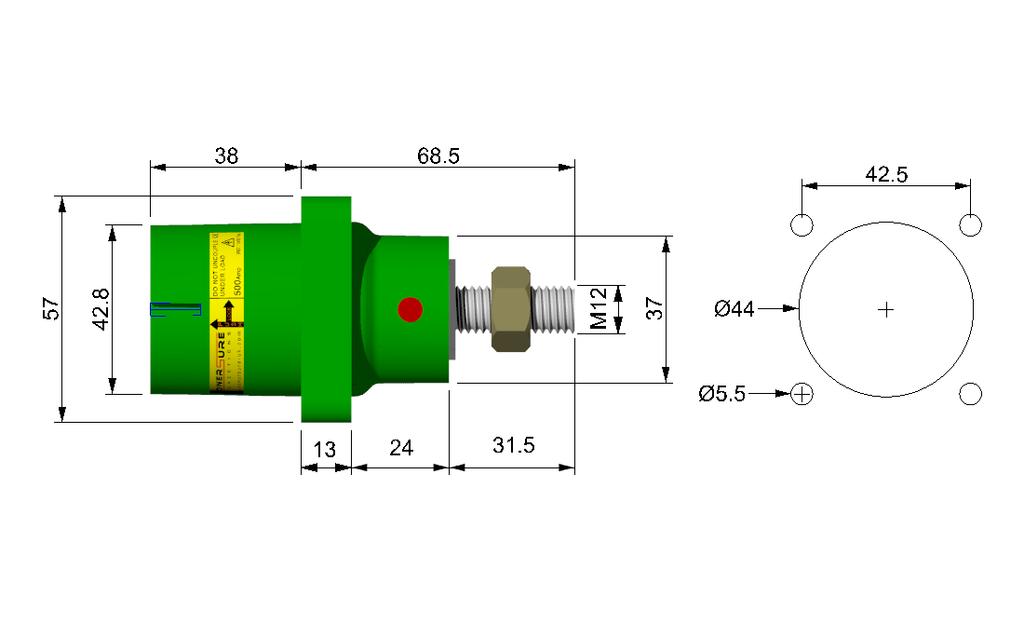

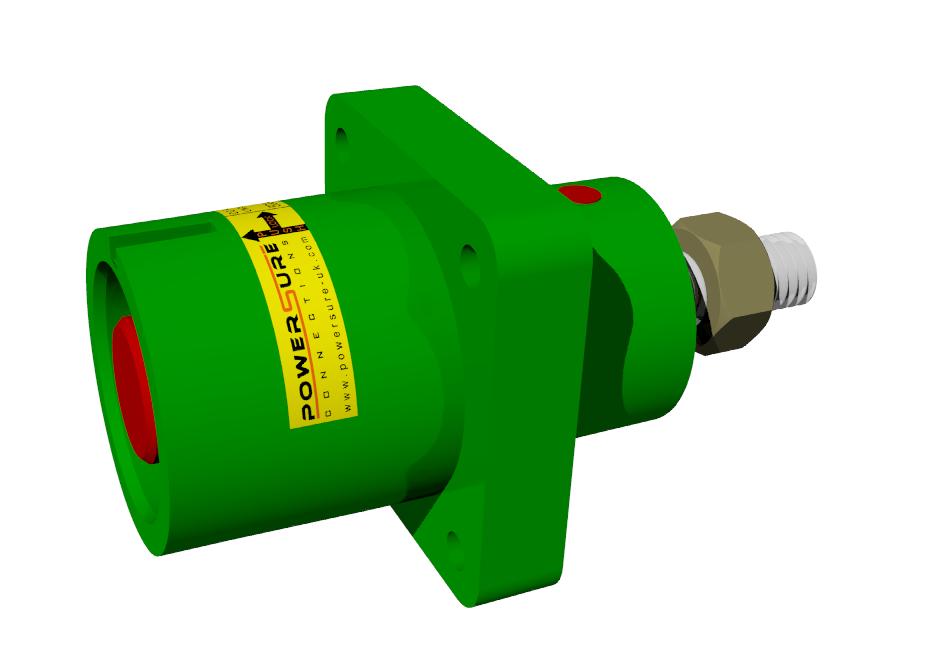

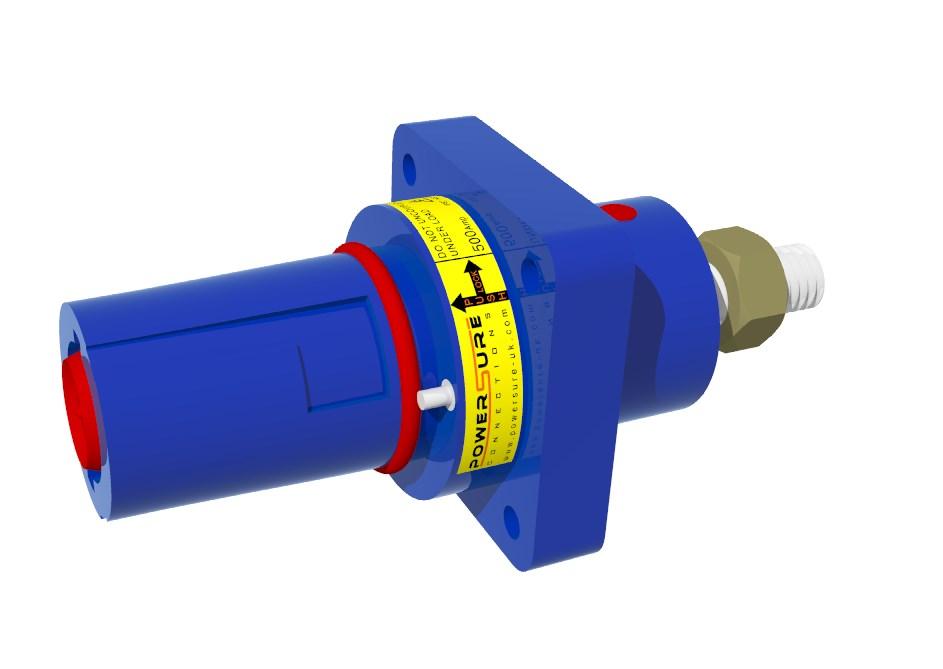

3 LSP***PS Panel Source Mekanisk nyckel för att förhindra felaktig anslutning Sekundär låsmekanism Petsäker kontakt för att förhindra oavsiktlig beröring (IP2X) M12 bult Ordering Code (See pg. 9) LSP500PDXE LSP800PDXE Maximum Current Rating 500A 800A Suitable Cable Size 25mm² to 150mm² 185mm² to 300mm² Contact Type M12 Stud M12 Stud Voltage Rating 1000Vac Operating Temperature -35 C to 125 C IP Rating IP67 (when mated) Flammability UL94-VO Panel Source Dimensions (mm) Panel Source Cut-Out (mm) 2

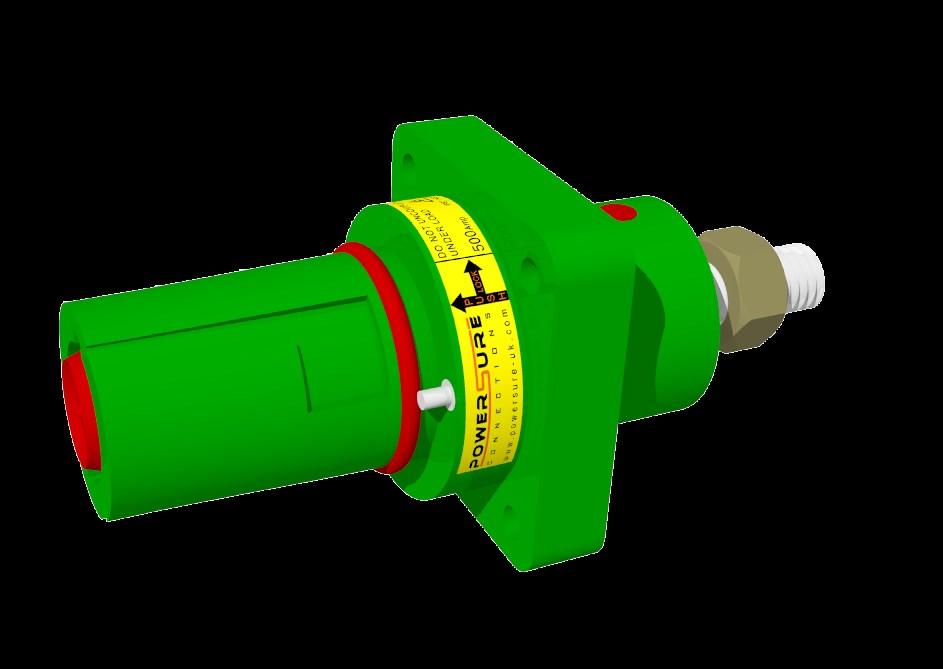

4 LSP***PD Panel Drain Mekanisk nyckel för att förhindra felaktig anslutning M12 Bult Petsäker kontakt för att förhindra oavsiktlig beröring (IP2X) Sekundär låsmekanism Ordering Code (See pg. 9) LSP500PDXE LSP800PDXE Maximum Current Rating 500A 800A Suitable Cable Size 25mm² to 150mm² 185mm² to 300mm² Contact Type M12 Stud M12 Stud Voltage Rating 1000Vac Operating Temperature -35 C to 125 C IP Rating IP67 (when mated) Flammability UL94-VO Panel Drain Dimensions (mm) Panel Drain Cut-Out (mm) 3

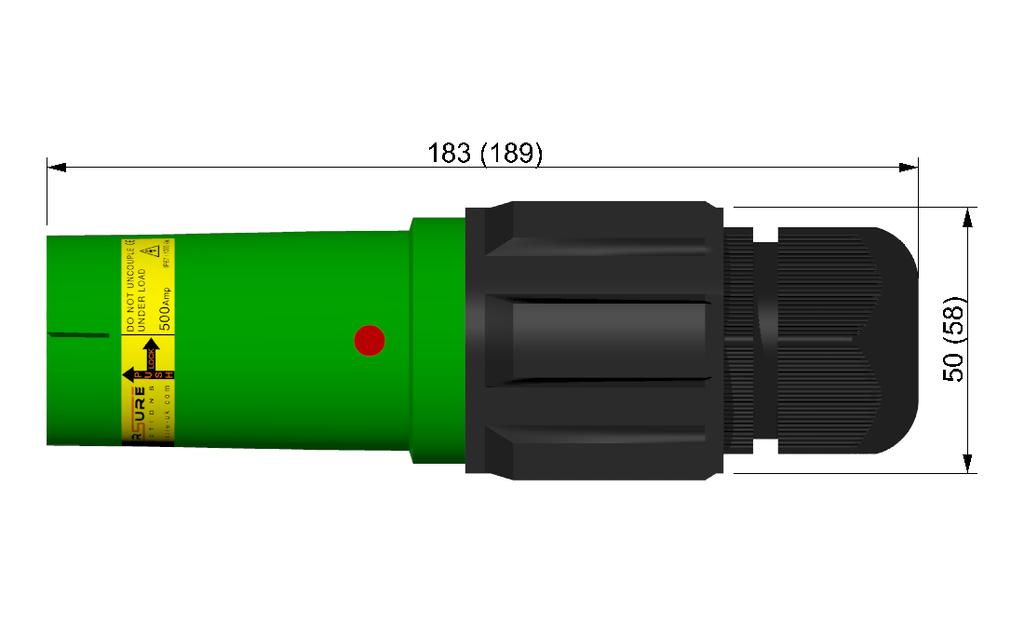

5 LSP***LS Line Source Mekanisk nyckel för att förhindra felaktig anslutning Sekundär låsmekanism M40 förskruvning Petsäker kontakt för att förhindra oavsiktlig beröring (IP2X) Kraftigt gummi för bra grepp Ordering Code (See pg. 9) LSP500LSXE LSP800LSXE Maximum Current Rating 500A 800A Suitable Cable Size 25mm² to 150mm² 185mm² to 300mm² Contact Type Gland Clamping Range Set Screw (Contact reduction ferrules required for cable <150mm²) Hex Crimp Gland Type M40A M40B Voltage Rating 10mm (with reduction bush) to 28mm 1000Vac Operating Temperature -35 C to 125 C IP Rating Flammability IP67 (when mated) UL94-VO 22mm to 32mm Line Source Dimensions (mm) 4

6 LSP***LD Line Drain Mekanisk nyckel för att förhindra felaktig anslutning Gummigrepp M40 Förskruvning Petsäker kontakt för att förhindra oavsiktlig beröring (IP2X) Sekundär låsmekanism Ordering Code (See pg. 9) LSP500LDXE LSP800LDXE Maximum Current Rating 500A 800A Suitable Cable Size 25mm² to 150mm² 185mm² to 300mm² Contact Type Gland Clamping Range Set Screw (Contact reduction ferrules required for cable <150mm²) Hex Crimp Gland Type M40A M40B Voltage Rating 10mm (with reduction bush) to 28mm 1000Vac Operating Temperature -35 C to 125 C IP Rating Flammability IP67 (when mated) UL94-VO 22mm to 32mm Line Drain Dimensions (mm) 5

7 Beställningsinfo LSP 500 PD XN Represents the Powersure LSP Product Series Current rating; 500A 800A Connector model; Panel Drain (PD) Panel Source (PS) Region Region Code Line Drain (LD) Line Source (LS) X LSP500PDXN Y Converter Drain (CD) Converter Source (CS) Europe Australia USA UK (Pre-2004 IEE) Z u Earth Neutral Phase 1 Phase 2 Phase 3 E n L1 L2 L3 9

8 Kabel Konfektion Rätt längd Vi kan leverera färdiga kablage helt enligt era önskemål vad typ, area och längd Rätt kontaktdon Vi tillverkar ert kablage i den kombination ni behöver vad gäller färg och don Rätt Färg Standard färger på kabel är Orange, Svart, Röd eller Gul/grön Vi kan även ta fram kundspecifika färger på begäran Ert eget märke / text Vi kan märka kabeln med er egen text eller logo för att lätt identifiera kabeln (max. 60 tecken per meter) Det rätta valet Vår långa erfarenhet av kabel och kontaktdon garanterar kvalité och säkerhet l e a d s a n d a s s e m b l i e s 10

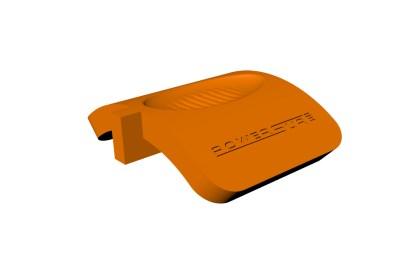

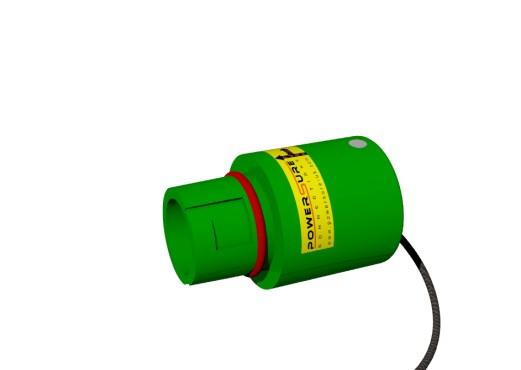

9 Tillbehör Reduceringshylsor Source / Drain F25 Reduction Ferrule - 25mm LSP ACF LA 25 F35 Reduction Ferrule - 35mm LSP ACF LA 35 F50 Reduction Ferrule - 50mm LSP ACF LA 50 F70 Reduction Ferrule - 70mm LSP ACF LA 70 F95 Reduction Ferrule - 95mm LSP ACF LA 95 F120 Reduction Ferrule - 120mm LSP ACF LA 12 Skyddshuvar / Environmental Caps Source Drain Protective Push / Pull Plastic Dustcap LSP AHD AS AA LSP AHD AD AA IP Environmental Caps Earth Green LSP AHE AS XE LSP AHE AD XE IP Environmental Caps Neutral Blue LSP AHE AS XN LSP AHE AD XN IP Environmental Caps Neutral Black LSP AHE AS YN LSP AHE AD YN IP Environmental Caps Neutral White LSP AHE AS ZN LSP AHE AD ZN IP Environmental Caps Phase 1 Brown LSP AHE AS X1 LSP AHE AD X1 IP Environmental Caps Phase 1 Black LSP AHE AS Z1 LSP AHE AD Z1 IP Environmental Caps Phase 1 Red LSP AHE AS U1 LSP AHE AD U1 IP Environmental Caps Phase 2 Black LSP AHE AS X2 LSP AHE AD X2 IP Environmental Caps Phase 2 White LSP AHE AS Y2 LSP AHE AD Y2 IP Environmental Caps Phase 2 Brown LSP AHE AS Z2 LSP AHE AD Z2 IP Environmental Caps Phase 2 Yellow LSP AHE AS U2 LSP AHE AD U2 IP Environmental Caps Phase 3 Grey LSP AHE AS X3 LSP AHE AD X3 IP Environmental Caps Phase 3 Blue LSP AHE AS Y3 LSP AHE AD Y3 Nyckel / Handling Tools Source / Drain Secondary Lock Release Key LSP AHK AS AA 11
