D4GL. Miljövänlig brytare med tvångsbrytande kontakter. Låsbar förreglingsbrytare. Beställningsnummer

Transkript

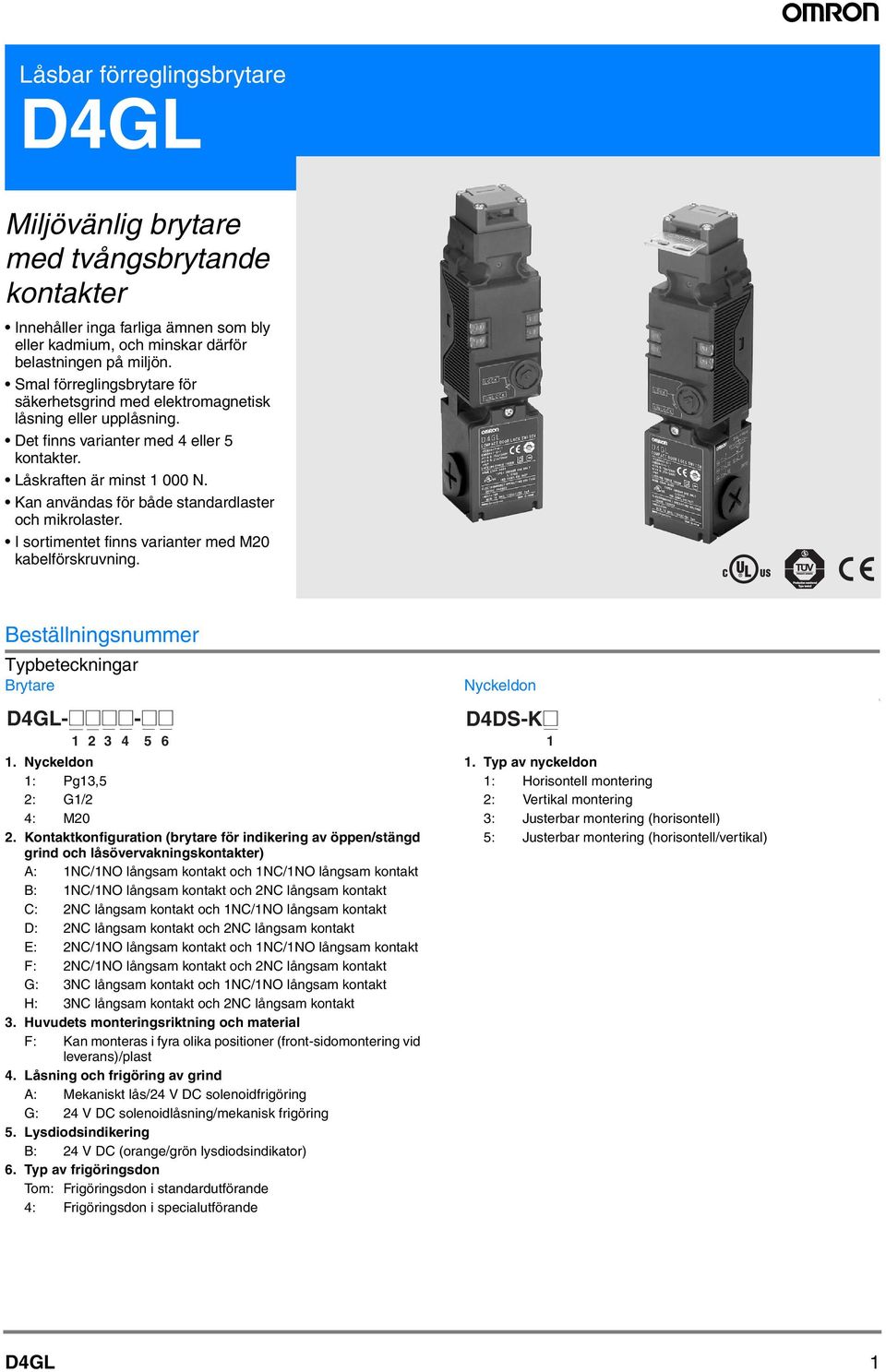

1 Låsbar förreglingsbrytare D4GL Miljövänlig brytare med tvångsbrytande kontakter Innehåller inga farliga ämnen som bly eller kadmium, och minskar därför belastningen på miljön. Smal förreglingsbrytare för säkerhetsgrind med elektromagnetisk låsning eller upplåsning. Det finns varianter med 4 eller 5 kontakter. Låskraften är minst N. Kan användas för både standardlaster och mikrolaster. I sortimentet finns varianter med kabelförskruvning. Beställningsnummer Typbeteckningar Brytare D4GL-@@@@-@@ Nyckeldon 1: 2: G1/2 4: 2. Kontaktkonfiguration (brytare för indikering av öppen/stängd grind och låsövervakningskontakter) A: 1NC/1NO långsam kontakt och 1NC/1NO långsam kontakt B: 1NC/1NO långsam kontakt och 2NC långsam kontakt C: 2NC långsam kontakt och 1NC/1NO långsam kontakt D: 2NC långsam kontakt och 2NC långsam kontakt E: 2NC/1NO långsam kontakt och 1NC/1NO långsam kontakt F: 2NC/1NO långsam kontakt och 2NC långsam kontakt G: 3NC långsam kontakt och 1NC/1NO långsam kontakt H: 3NC långsam kontakt och 2NC långsam kontakt 3. Huvudets monteringsriktning och material F: Kan monteras i fyra olika positioner (front-sidomontering vid leverans)/plast 4. Låsning och frigöring av grind A: Mekaniskt lås/24 V DC solenoidfrigöring G: 24 V DC solenoidlåsning/mekanisk frigöring 5. Lysdiodsindikering B: 24 V DC (orange/grön lysdiodsindikator) 6. Typ av frigöringsdon Tom: Frigöringsdon i standardutförande 4: Frigöringsdon i specialutförande Nyckeldon D4DS-K@ 1 1. Typ av nyckeldon 1: Horisontell montering 2: Vertikal montering 3: Justerbar montering (horisontell) 5: Justerbar montering (horisontell/vertikal) \ D4GL 1

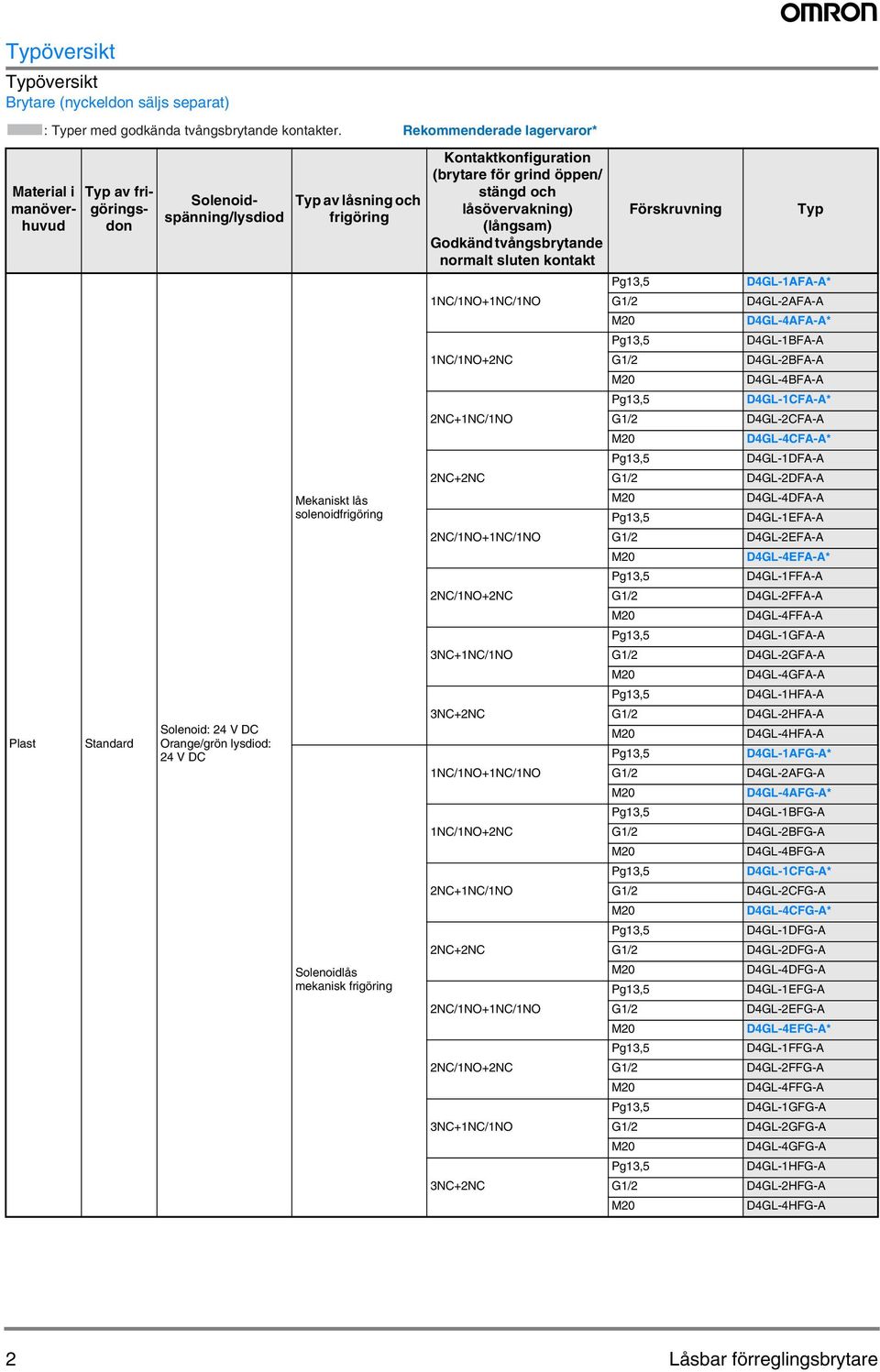

2 Typöversikt Typöversikt Brytare (nyckeldon säljs separat) Material i manöverhuvud Plast : Typer med godkända tvångsbrytande kontakter. Rekommenderade lagervaror* Standard Typ av frigöringsdon Solenoidspänning/lysdiod Solenoid: 24 V DC Orange/grön lysdiod: 24 V DC Typ av låsning och frigöring Mekaniskt lås solenoidfrigöring Solenoidlås mekanisk frigöring Kontaktkonfiguration (brytare för grind öppen/ stängd och låsövervakning) (långsam) Godkänd tvångsbrytande normalt sluten kontakt 1NC/1NO+1NC/1NO 1NC/1NO+2NC 2NC+1NC/1NO 2NC+2NC 2NC/1NO+1NC/1NO 2NC/1NO+2NC 3NC+1NC/1NO 3NC+2NC 1NC/1NO+1NC/1NO 1NC/1NO+2NC 2NC+1NC/1NO 2NC+2NC 2NC/1NO+1NC/1NO 2NC/1NO+2NC 3NC+1NC/1NO 3NC+2NC Förskruvning Typ D4GL-1AFA-A* G1/2 D4GL-2AFA-A D4GL-4AFA-A* D4GL-1BFA-A G1/2 D4GL-2BFA-A D4GL-4BFA-A D4GL-1CFA-A* G1/2 D4GL-2CFA-A D4GL-4CFA-A* D4GL-1DFA-A G1/2 D4GL-2DFA-A D4GL-4DFA-A D4GL-1EFA-A G1/2 D4GL-2EFA-A D4GL-4EFA-A* D4GL-1FFA-A G1/2 D4GL-2FFA-A D4GL-4FFA-A D4GL-1GFA-A G1/2 D4GL-2GFA-A D4GL-4GFA-A D4GL-1HFA-A G1/2 D4GL-2HFA-A D4GL-4HFA-A D4GL-1AFG-A* G1/2 D4GL-2AFG-A D4GL-4AFG-A* D4GL-1BFG-A G1/2 D4GL-2BFG-A D4GL-4BFG-A D4GL-1CFG-A* G1/2 D4GL-2CFG-A D4GL-4CFG-A* D4GL-1DFG-A G1/2 D4GL-2DFG-A D4GL-4DFG-A D4GL-1EFG-A G1/2 D4GL-2EFG-A D4GL-4EFG-A* D4GL-1FFG-A G1/2 D4GL-2FFG-A D4GL-4FFG-A D4GL-1GFG-A G1/2 D4GL-2GFG-A D4GL-4GFG-A D4GL-1HFG-A G1/2 D4GL-2HFG-A D4GL-4HFG-A 2 Låsbar förreglingsbrytare

3 Nyckeldon (beställs separat) Horisontell montering Typ Typ D4DS-K1 Vertikal montering D4DS-K2 Justerbar montering (horisontell) D4DS-K3 Justerbar montering (horisontell/vertikal) D4DS-K5 Specifikationer Standarder och EG-direktiv Tillämpliga EG-direktiv och standarder Maskindirektivet Lågspänningsdirektivet EN1088 EN GS-ET-19 Godkänd enligt följande standarder: Institution Standard Arkivnummer TÜV Product Service EN (godkänd tvångsbrytning) (Se anm. 1). UL (Se anm. 2.) UL508, CSA C22.2 nr 14 E76675 Anm: 1. Kontakta OMRON-återförsäljaren för ytterligare information. 2. Godkännande enligt CSA C22.2 nr 14 anges med ULmärkning. Godkända nominella data TÜV (EN ) Användnings AC-15 DC-13 Egenskap kategori Nominell driftström (I e ) 0,75 A 0,27 A Nominell driftspänning (U e ) 240 V 250 V Anm: Använd en 10 A säkring typ gi eller gg som uppfyller kraven i IEC269 som kortslutningsskydd. UL/CSA (UL508, CSA C22.2 nr 14) C300 Nominell Arbetsström Ström Voltampere spänning Slutning Brytning Slutning Brytning 120 V AC 2,5 A 15 A 1,5 A VA 180 VA 240 V AC 7,5 A 0,75 A Q300 Nominell Arbetsström Ström Voltampere spänning Slutning Brytning Slutning Brytning 125 V AC 2,5 A 0,55 A 0,55 A 69 VA 69 VA 250 V AC 0,27 A 0,27 A Allmänna data för solenoidspole Egenskap Nominell driftspänning (100 % ED) Strömförbrukning Isolering Data för lysdioder Egenskap Nominell spänning Läckström Färg (lysdiod) 24 V DC ±10 % 24 V DC Ca 200 ma Klass F (130 C max.) 24 V DC Ca 3 ma Orange/grön Lysdiod D4GL 3

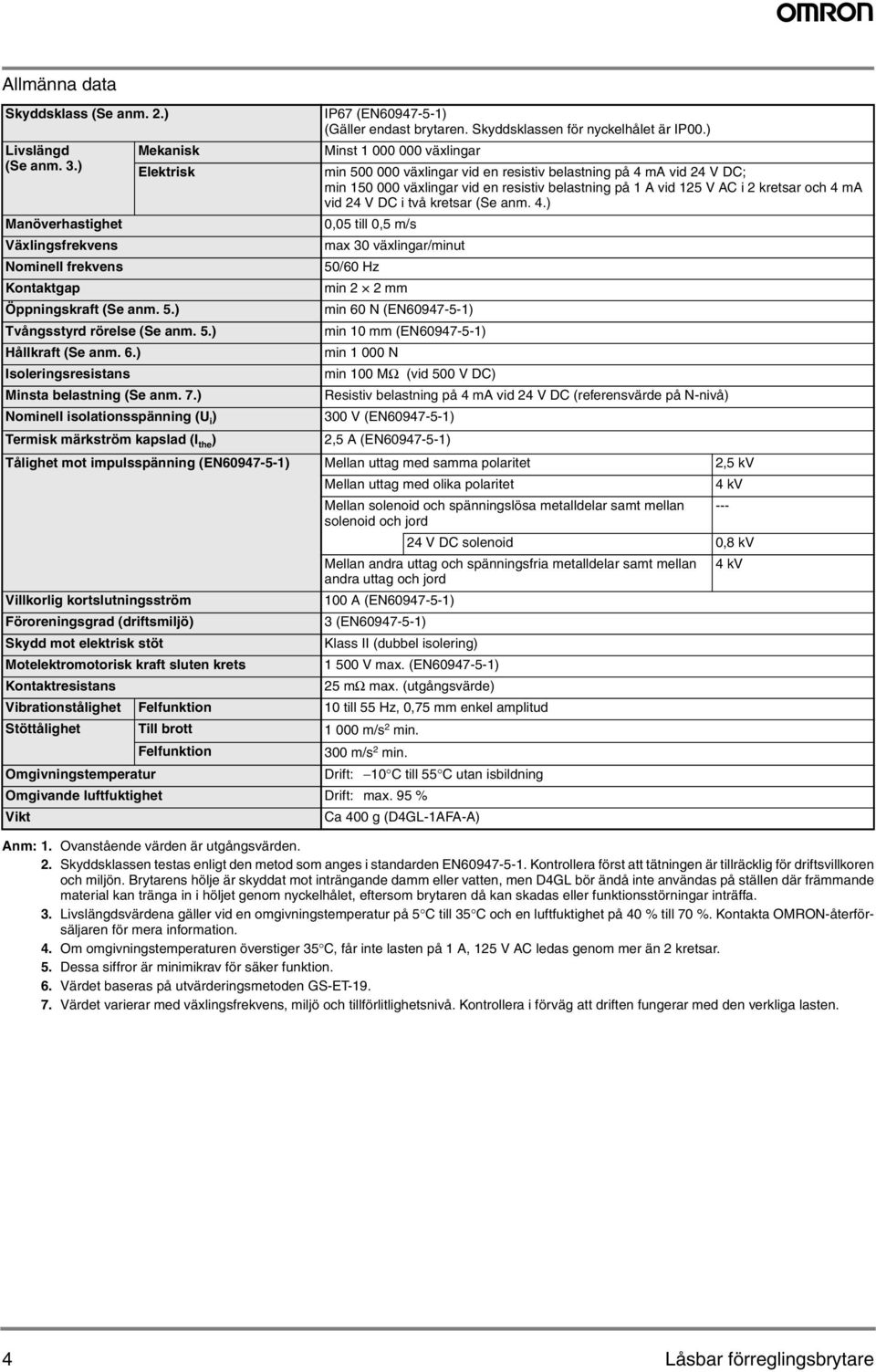

4 Allmänna data Skyddsklass (Se anm. 2.) Livslängd (Se anm. 3.) Manöverhastighet Växlingsfrekvens Nominell frekvens Kontaktgap Mekanisk Elektrisk Öppningskraft (Se anm. 5.) Tvångsstyrd rörelse (Se anm. 5.) Hållkraft (Se anm. 6.) Isoleringsresistans Minsta belastning (Se anm. 7.) Nominell isolationsspänning (U i ) Termisk märkström kapslad (I the ) IP67 (EN ) (Gäller endast brytaren. Skyddsklassen för nyckelhålet är IP00.) Minst växlingar min växlingar vid en resistiv belastning på 4 ma vid 24 V DC; min växlingar vid en resistiv belastning på 1 A vid 125 V AC i 2 kretsar och 4 ma vid 24 V DC i två kretsar (Se anm. 4.) 0,05 till 0,5 m/s max 30 växlingar/minut 50/60 Hz min 2 2 mm min 60 N (EN ) min 10 mm (EN ) min N min 100 MΩ (vid 500 V DC) Resistiv belastning på 4 ma vid 24 V DC (referensvärde på N-nivå) 300 V (EN ) 2,5 A (EN ) Tålighet mot impulsspänning (EN ) Mellan uttag med samma polaritet 2,5 kv Mellan uttag med olika polaritet 4 kv Mellan solenoid och spänningslösa metalldelar samt mellan --- solenoid och jord 24 V DC solenoid 0,8 kv Mellan andra uttag och spänningsfria metalldelar samt mellan andra uttag och jord 4 kv Villkorlig kortslutningsström Föroreningsgrad (driftsmiljö) Skydd mot elektrisk stöt Motelektromotorisk kraft sluten krets Kontaktresistans 100 A (EN ) 3 (EN ) Klass II (dubbel isolering) V max. (EN ) 25 mω max. (utgångsvärde) Vibrationstålighet Felfunktion 10 till 55 Hz, 0,75 mm enkel amplitud Stöttålighet Till brott m/s 2 min. Omgivningstemperatur Felfunktion 300 m/s 2 min. Omgivande luftfuktighet Drift: max. 95 % Vikt Drift: 10 C till 55 C utan isbildning Ca 400 g (D4GL-1AFA-A) Anm: 1. Ovanstående värden är utgångsvärden. 2. Skyddsklassen testas enligt den metod som anges i standarden EN Kontrollera först att tätningen är tillräcklig för driftsvillkoren och miljön. Brytarens hölje är skyddat mot inträngande damm eller vatten, men D4GL bör ändå inte användas på ställen där främmande material kan tränga in i höljet genom nyckelhålet, eftersom brytaren då kan skadas eller funktionsstörningar inträffa. 3. Livslängdsvärdena gäller vid en omgivningstemperatur på 5 C till 35 C och en luftfuktighet på 40 % till 70 %. Kontakta OMRON-återförsäljaren för mera information. 4. Om omgivningstemperaturen överstiger 35 C, får inte lasten på 1 A, 125 V AC ledas genom mer än 2 kretsar. 5. Dessa siffror är minimikrav för säker funktion. 6. Värdet baseras på utvärderingsmetoden GS-ET Värdet varierar med växlingsfrekvens, miljö och tillförlitlighetsnivå. Kontrollera i förväg att driften fungerar med den verkliga lasten. 4 Låsbar förreglingsbrytare

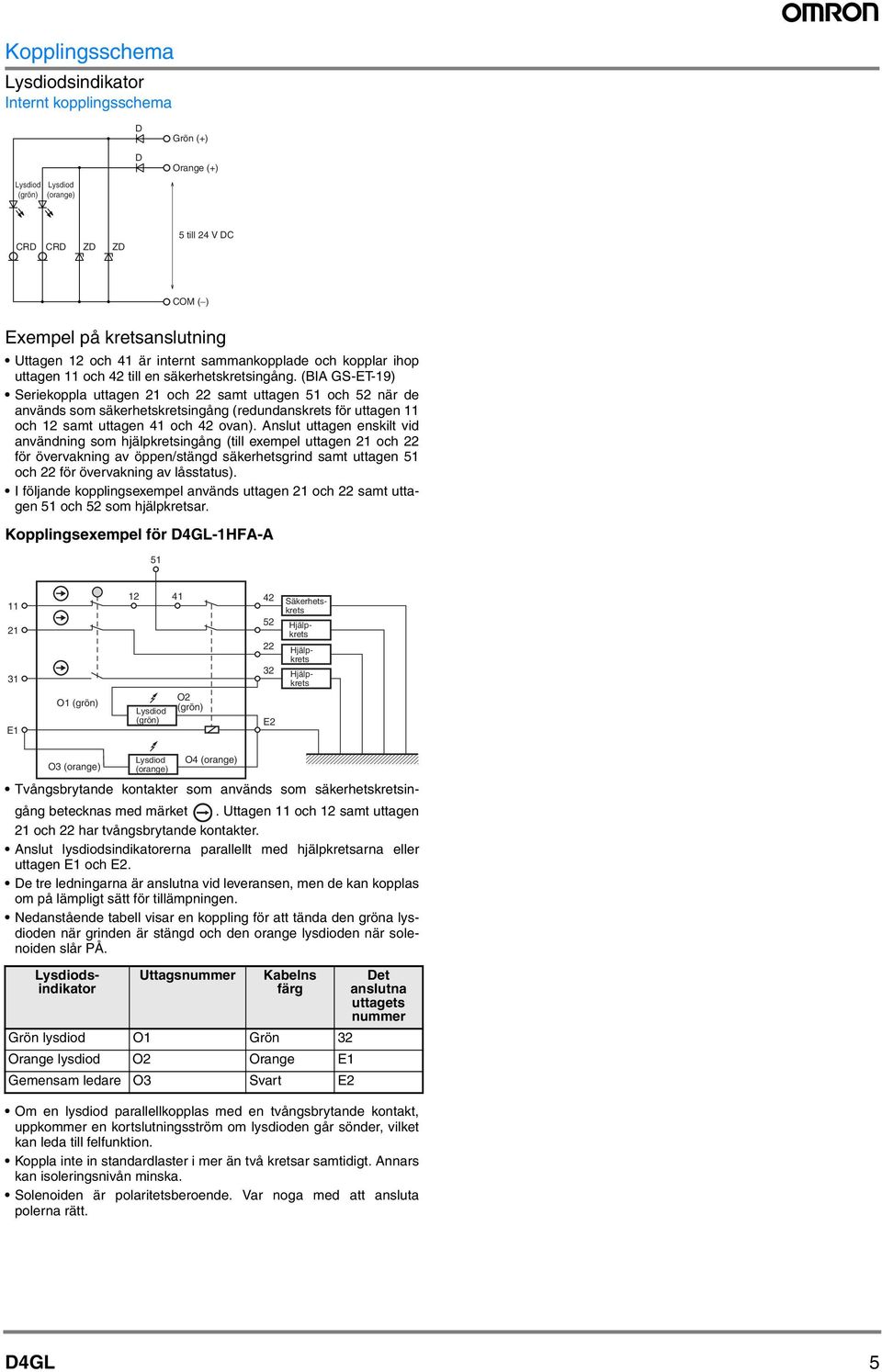

5 Kopplingsschema Lysdiodsindikator Internt kopplingsschema D D Grön (+) Orange (+) Lysdiod (grön) Lysdiod (orange) CRD CRD ZD ZD 5 till 24 V DC COM ( ) Exempel på kretsanslutning Uttagen 12 och 41 är internt sammankopplade och kopplar ihop uttagen och 42 till en säkerhetskretsingång. (BIA GS-ET-19) Seriekoppla uttagen 21 och 22 samt uttagen 51 och 52 när de används som säkerhetskretsingång (redundanskrets för uttagen och 12 samt uttagen 41 och 42 ovan). Anslut uttagen enskilt vid användning som hjälpkretsingång (till exempel uttagen 21 och 22 för övervakning av öppen/stängd säkerhetsgrind samt uttagen 51 och 22 för övervakning av låsstatus). I följande kopplingsexempel används uttagen 21 och 22 samt uttagen 51 och 52 som hjälpkretsar. Kopplingsexempel för D4GL-1HFA-A Säkerhetskrets Hjälpkrets Hjälpkrets Hjälpkrets E1 O1 (grön) Lysdiod (grön) O2 (grön) E2 O3 (orange) Lysdiod (orange) O4 (orange) Tvångsbrytande kontakter som används som säkerhetskretsingång betecknas med märket. Uttagen och 12 samt uttagen 21 och 22 har tvångsbrytande kontakter. Anslut lysdiodsindikatorerna parallellt med hjälpkretsarna eller uttagen E1 och E2. De tre ledningarna är anslutna vid leveransen, men de kan kopplas om på lämpligt sätt för tillämpningen. Nedanstående tabell visar en koppling för att tända den gröna lysdioden när grinden är stängd och den orange lysdioden när solenoiden slår. Lysdiodsindikator Uttagsnummer Kabelns färg Grön lysdiod O1 Grön 32 Orange lysdiod O2 Orange E1 Gemensam ledare O3 Svart E2 Det anslutna uttagets nummer Om en lysdiod parallellkopplas med en tvångsbrytande kontakt, uppkommer en kortslutningsström om lysdioden går sönder, vilket kan leda till felfunktion. Koppla inte in standardlaster i mer än två kretsar samtidigt. Annars kan isoleringsnivån minska. Solenoiden är polaritetsberoende. Var noga med att ansluta polerna rätt. D4GL 5

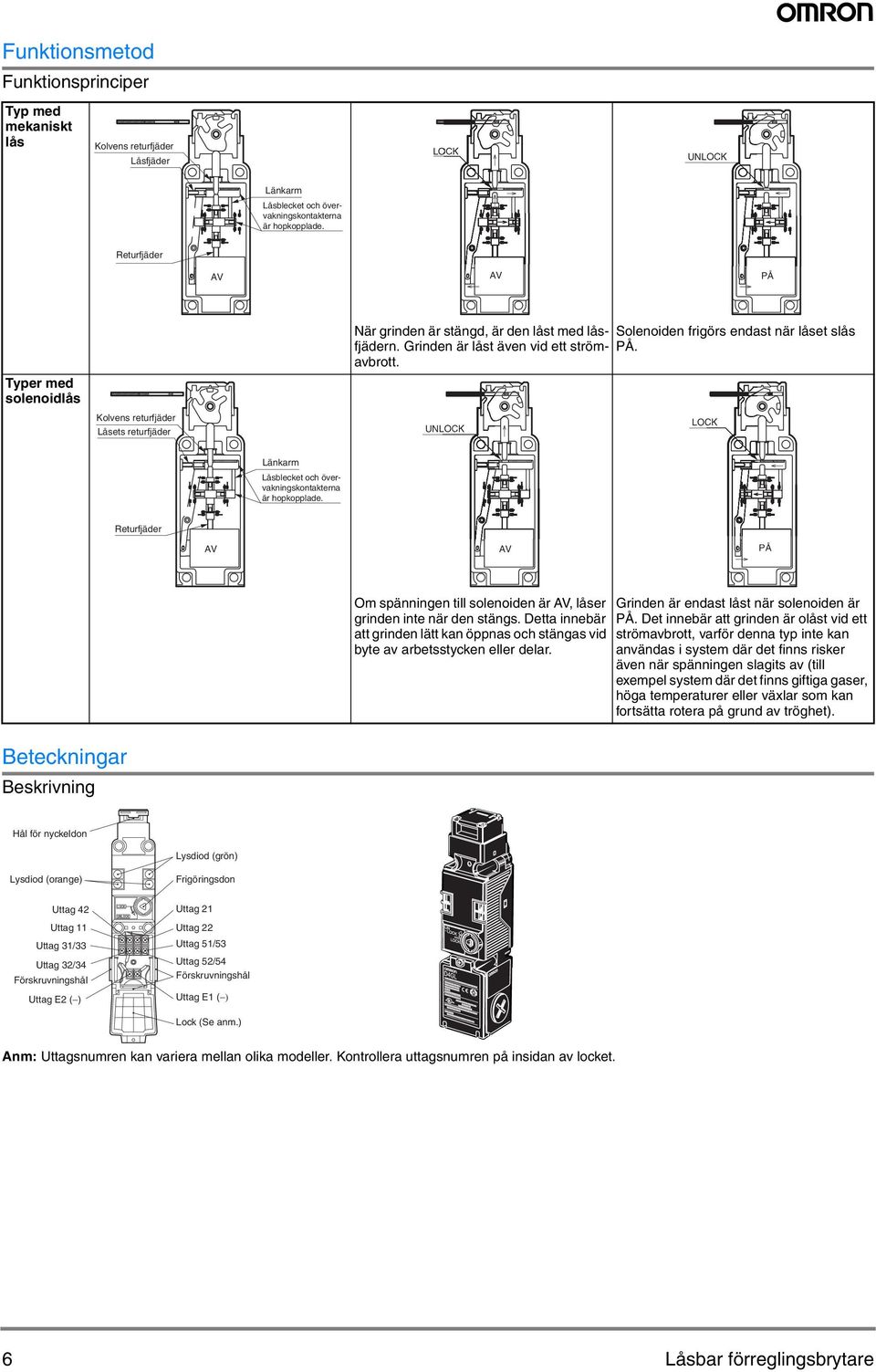

6 Funktionsmetod Funktionsprinciper Typ med mekaniskt lås Kolvens returfjäder Låsfjäder LO UNL Länkarm Låsblecket och övervakningskontakterna är hopkopplade. Returfjäder AV AV Typer med solenoidlås Kolvens returfjäder Låsets returfjäder När grinden är stängd, är den låst med låsfjädern. Grinden är låst även vid ett ström-. Solenoiden frigörs endast när låset slås avbrott. UNL LOC Länkarm Låsblecket och övervakningskontakterna är hopkopplade. Returfjäder AV AV Om spänningen till solenoiden är AV, låser grinden inte när den stängs. Detta innebär att grinden lätt kan öppnas och stängas vid byte av arbetsstycken eller delar. Grinden är endast låst när solenoiden är. Det innebär att grinden är olåst vid ett strömavbrott, varför denna typ inte kan användas i system där det finns risker även när spänningen slagits av (till exempel system där det finns giftiga gaser, höga temperaturer eller växlar som kan fortsätta rotera på grund av tröghet). Beteckningar Beskrivning Hål för nyckeldon Lysdiod (grön) Lysdiod (orange) Frigöringsdon Uttag 42 Uttag Uttag 31/33 Uttag 32/34 Förskruvningshål Uttag E2 ( ) Uttag 21 Uttag 22 Uttag 51/53 Uttag 52/54 Förskruvningshål Uttag E1 ( ) Lock (Se anm.) Anm: Uttagsnumren kan variera mellan olika modeller. Kontrollera uttagsnumren på insidan av locket. 6 Låsbar förreglingsbrytare

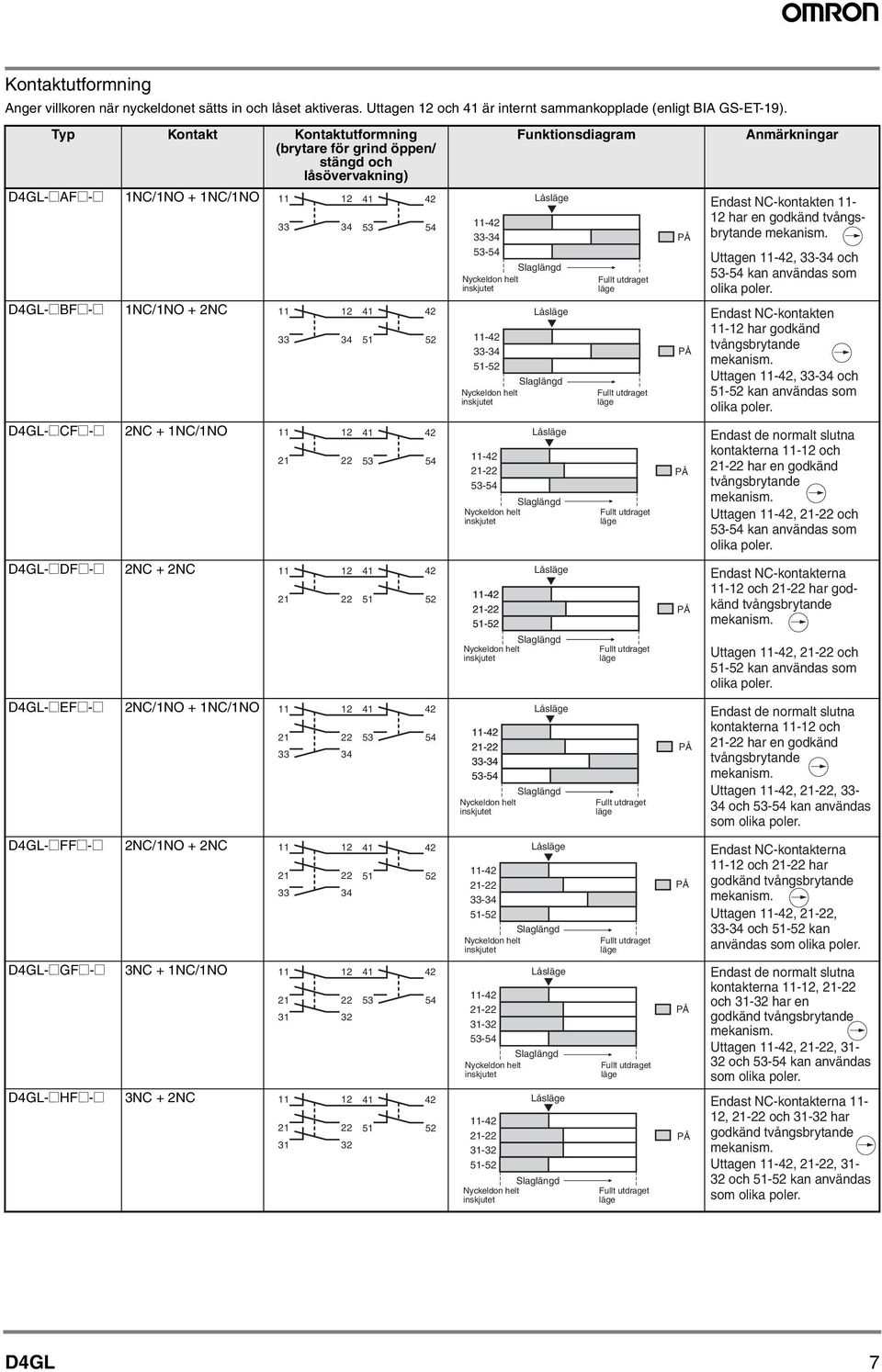

7 Kontaktutformning Anger villkoren när nyckeldonet sätts in och låset aktiveras. Uttagen 12 och 41 är internt sammankopplade (enligt BIA GS-ET-19). Typ Kontakt Kontaktutformning (brytare för grind öppen/ stängd och låsövervakning) 1NC/1NO + 1NC/1NO 1NC/1NO + 2NC 2NC + 1NC/1NO 2NC + 2NC 2NC/1NO + 1NC/1NO 2NC/1NO + 2NC 3NC + 1NC/1NO 3NC + 2NC Slaglängd Nyckeldon helt inskjutet Nyckeldon helt inskjutet Funktionsdiagram Låsläge Låsläge Slaglängd Låsläge Slaglängd Nyckeldon helt inskjutet Låsläge Slaglängd Nyckeldon helt inskjutet Nyckeldon helt inskjutet Låsläge Slaglängd Slaglängd Nyckeldon helt inskjutet Låsläge Slaglängd Nyckeldon helt inskjutet Låsläge Låsläge Slaglängd Nyckeldon helt inskjutet Fullt utdraget läge Fullt utdraget läge Fullt utdraget läge Fullt utdraget läge Fullt utdraget läge Fullt utdraget läge Fullt utdraget läge Fullt utdraget läge Anmärkningar Endast NC-kontakten - 12 har en godkänd tvångsbrytande mekanism. Uttagen -42, och kan användas som olika poler. Endast NC-kontakten -12 har godkänd tvångsbrytande mekanism. Uttagen -42, och kan användas som olika poler. Endast de normalt slutna kontakterna -12 och har en godkänd tvångsbrytande mekanism. Uttagen -42, och kan användas som olika poler. Endast NC-kontakterna -12 och har godkänd tvångsbrytande mekanism. Uttagen -42, och kan användas som olika poler. Endast de normalt slutna kontakterna -12 och har en godkänd tvångsbrytande mekanism. Uttagen -42, 21-22, och kan användas som olika poler. Endast NC-kontakterna -12 och har godkänd tvångsbrytande mekanism. Uttagen -42, 21-22, och kan användas som olika poler. Endast de normalt slutna kontakterna -12, och har en godkänd tvångsbrytande mekanism. Uttagen -42, 21-22, och kan användas som olika poler. Endast NC-kontakterna - 12, och har godkänd tvångsbrytande mekanism. Uttagen -42, 21-22, och kan användas som olika poler. D4GL 7

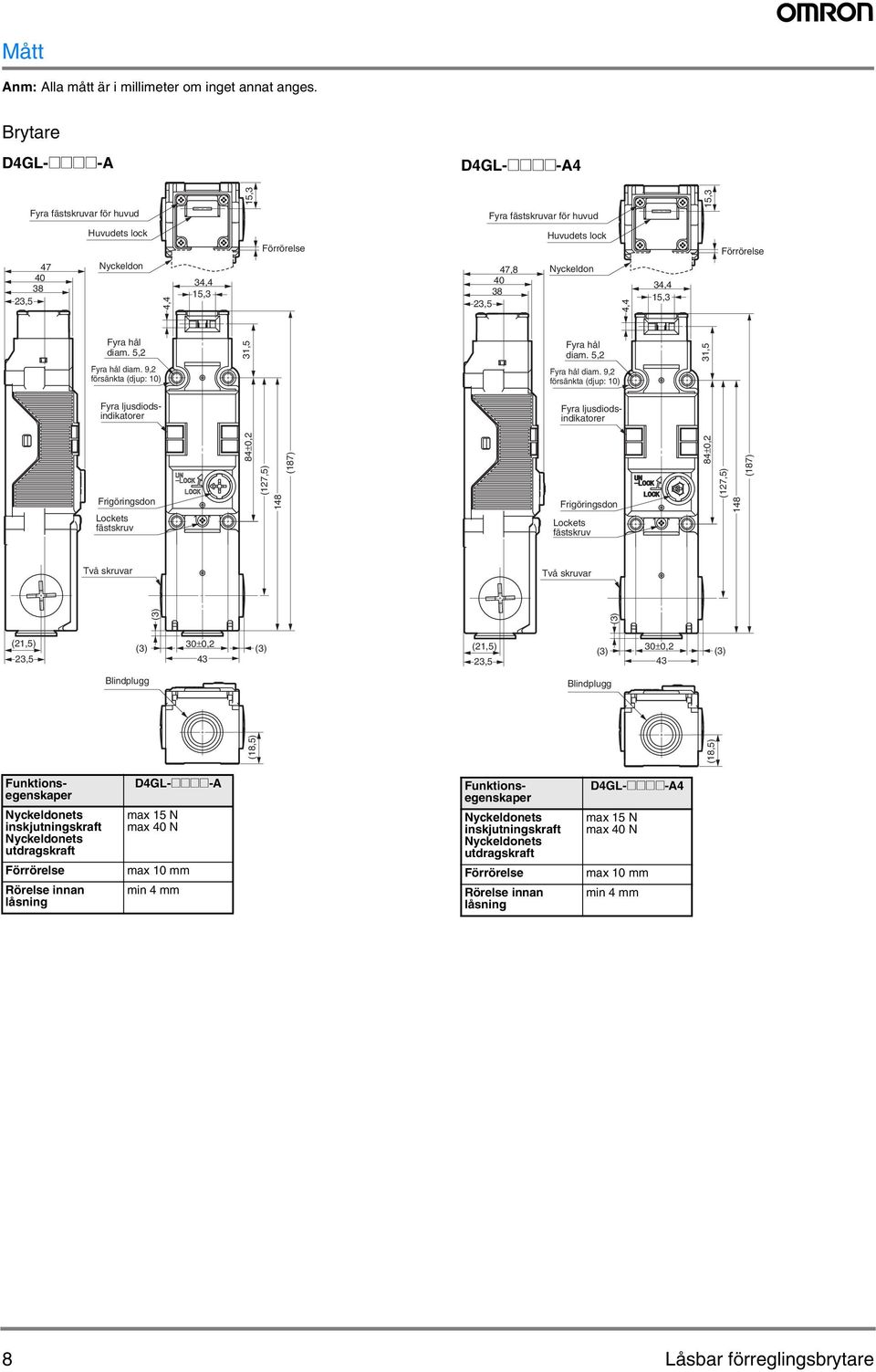

8 Mått Anm: Alla mått är i millimeter om inget annat anges. Brytare D4GL-@@@@-A D4GL-@@@@-A4 Fyra fästskruvar för huvud 15,3 Fyra fästskruvar för huvud 15, ,5 Huvudets lock Nyckeldon 4,4 34,4 15,3 Förrörelse 47, ,5 Huvudets lock Nyckeldon 4,4 34,4 15,3 Förrörelse Fyra hål diam. 5,2 Fyra hål diam. 9,2 försänkta (djup: 10) 31,5 Fyra hål diam. 5,2 Fyra hål diam. 9,2 försänkta (djup: 10) 31,5 Fyra ljusdiodsindikatorer Fyra ljusdiodsindikatorer Frigöringsdon Lockets fästskruv 84±0,2 (127,5) 148 (187) Frigöringsdon Lockets fästskruv 84±0,2 (127,5) 148 (187) Två skruvar Två skruvar (3) (21,5) 23,5 (3) 30±0,2 (3) 43 Blindplugg (18,5) (3) (21,5) 23,5 (3) 30±0,2 (3) 43 Blindplugg (18,5) Funktionsegenskaper Nyckeldonets inskjutningskraft Nyckeldonets utdragskraft Förrörelse Rörelse innan låsning D4GL-@@@@-A max 15 N max 40 N max 10 mm min 4 mm Funktionsegenskaper Nyckeldonets inskjutningskraft Nyckeldonets utdragskraft Förrörelse Rörelse innan låsning D4GL-@@@@-A4 max 15 N max 40 N max 10 mm min 4 mm 8 Låsbar förreglingsbrytare

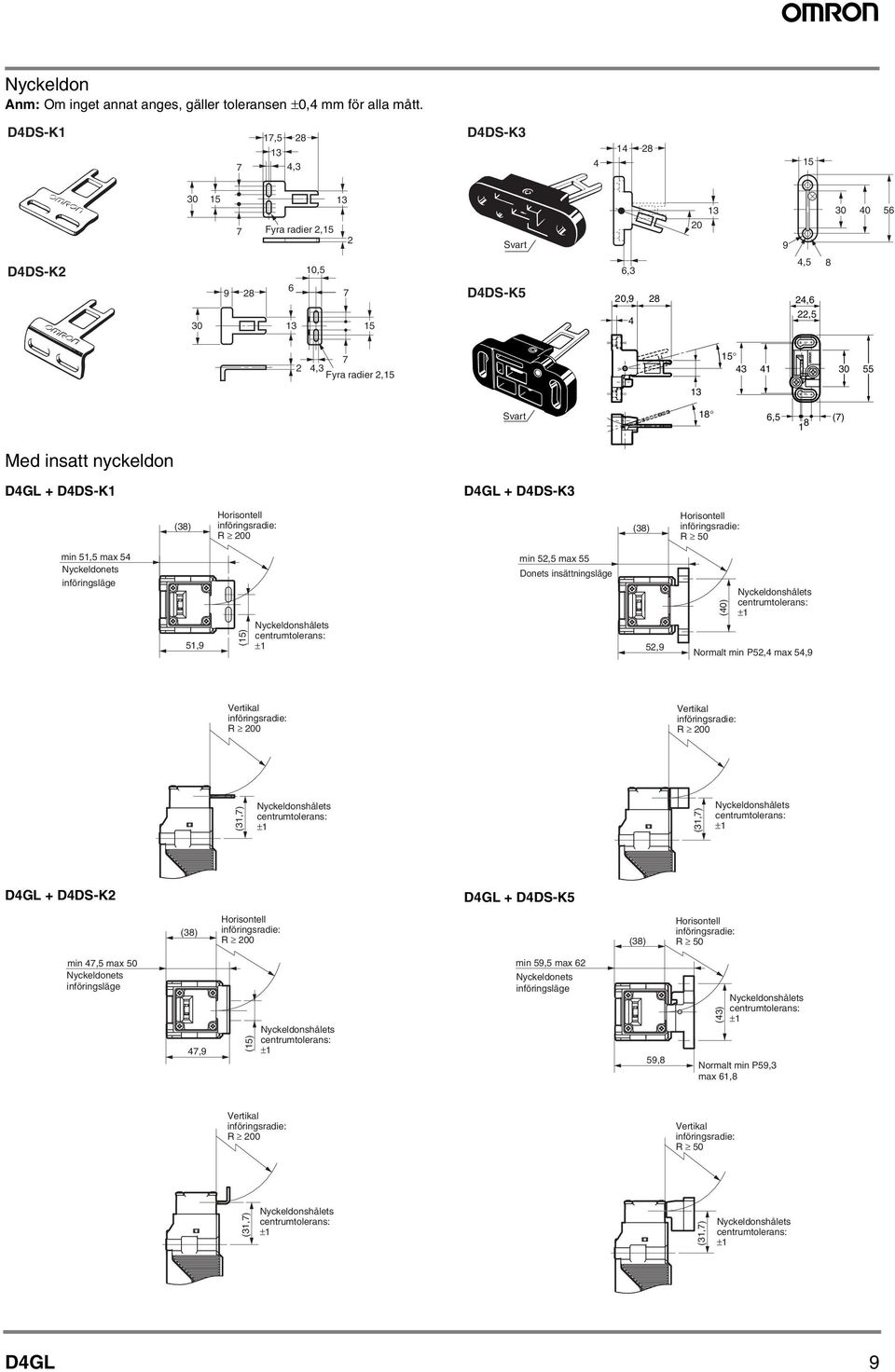

9 Nyckeldon Anm: Om inget annat anges, gäller toleransen ±0,4 mm för alla mått. D4DS-K1 7 17, ,3 D4DS-K Fyra radier 2,15 2 Svart D4DS-K2 10, D4DS-K5 6,3 4,5 8 20, ,6 4 22, , 3 Fyra radier 2, Svart 18 6,5 8 1 (7) Med insatt nyckeldon D4GL + D4DS-K1 D4GL + D4DS-K3 (38) Horisontell införingsradie: R 200 (38) Horisontell införingsradie: R 50 min 51,5 max 54 Nyckeldonets införingsläge 51,9 (15) Nyckeldonshålets centrumtolerans: ±1 min 52,5 max 55 Donets insättningsläge 52,9 (40) Nyckeldonshålets centrumtolerans: ±1 Normalt min P52,4 max 54,9 Vertikal införingsradie: R 200 Vertikal införingsradie: R 200 (31,7) Nyckeldonshålets centrumtolerans: ±1 (31,7) Nyckeldonshålets centrumtolerans: ±1 D4GL + D4DS-K2 D4GL + D4DS-K5 (38) Horisontell införingsradie: R 200 (38) Horisontell införingsradie: R 50 min 47,5 max 50 Nyckeldonets införingsläge 47,9 (15) Nyckeldonshålets centrumtolerans: ±1 min 59,5 max 62 Nyckeldonets införingsläge 59,8 (43) Nyckeldonshålets centrumtolerans: ±1 Normalt min P59,3 max 61,8 Vertikal införingsradie: R 200 Vertikal införingsradie: R 50 (31,7) Nyckeldonshålets centrumtolerans: ±1 (31,7) Nyckeldonshålets centrumtolerans: ±1 D4GL 9

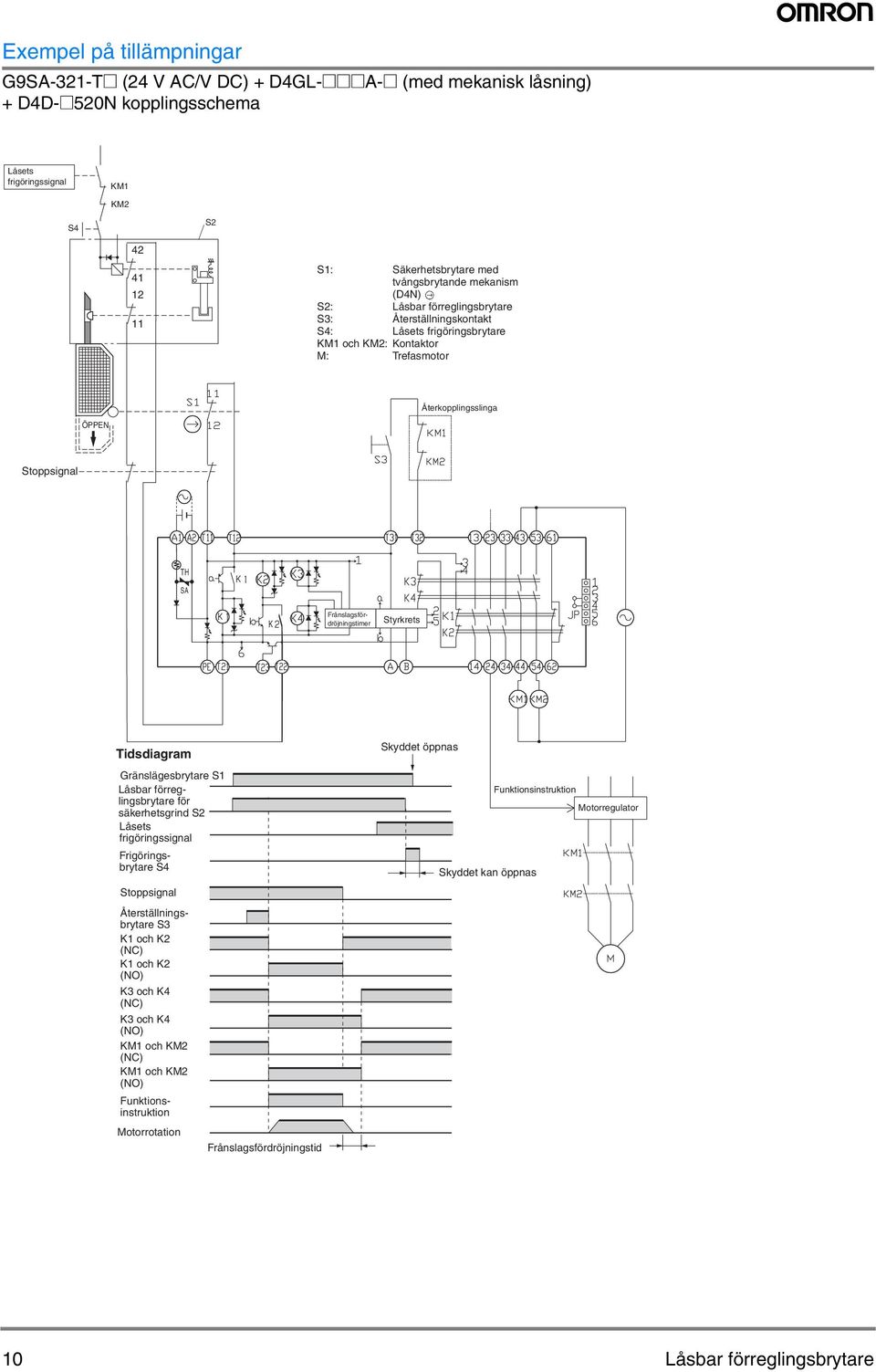

10 Exempel på tillämpningar (24 V AC/V DC) + D4GL-@@@A-@ (med mekanisk låsning) + D4D-@520N kopplingsschema Låsets frigöringssignal S4 KM1 KM2 S S1: Säkerhetsbrytare med tvångsbrytande mekanism (D4N) S2: Låsbar förreglingsbrytare S3: Återställningskontakt S4: Låsets frigöringsbrytare KM1 och KM2: Kontaktor M: Trefasmotor Återkopplingsslinga ÖPPEN Stoppsignal TH SA Frånslagsfördröjningstimer Styrkrets Tidsdiagram Återställningsbrytare S3 K1 och K2 (NC) K1 och K2 (NO) K3 och K4 (NC) K3 och K4 (NO) KM1 och KM2 (NC) KM1 och KM2 (NO) Funktionsinstruktion Motorrotation Gränslägesbrytare S1 Låsbar förreglingsbrytare för säkerhetsgrind S2 Låsets frigöringssignal Frigöringsbrytare S4 Stoppsignal Frånslagsfördröjningstid Skyddet öppnas Funktionsinstruktion Motorregulator Skyddet kan öppnas 10 Låsbar förreglingsbrytare

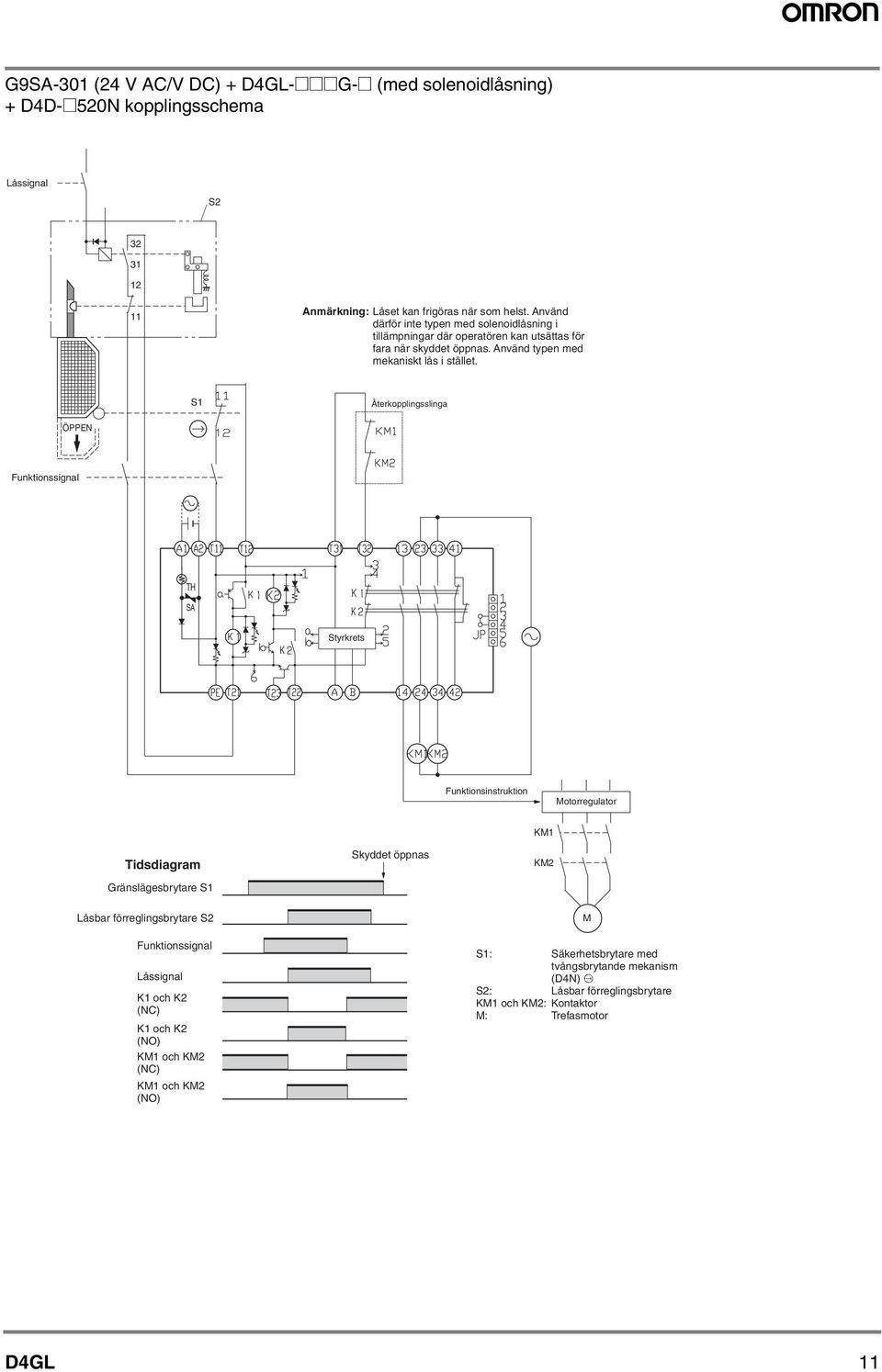

11 G9SA-301 (24 V AC/V DC) + D4GL-@@@G-@ (med solenoidlåsning) + D4D-@520N kopplingsschema Låssignal S Anmärkning: Låset kan frigöras när som helst. Använd därför inte typen med solenoidlåsning i tillämpningar där operatören kan utsättas för fara när skyddet öppnas. Använd typen med mekaniskt lås i stället. S1 Återkopplingsslinga ÖPPEN Funktionssignal TH SA Styrkrets Funktionsinstruktion Motorregulator Tidsdiagram Gränslägesbrytare S1 Skyddet öppnas KM1 KM2 Låsbar förreglingsbrytare S2 Funktionssignal Låssignal K1 och K2 (NC) K1 och K2 (NO) KM1 och KM2 (NC) KM1 och KM2 (NO) S1: Säkerhetsbrytare med tvångsbrytande mekanism (D4N) S2: Låsbar förreglingsbrytare KM1 och KM2: Kontaktor M: Trefasmotor M D4GL

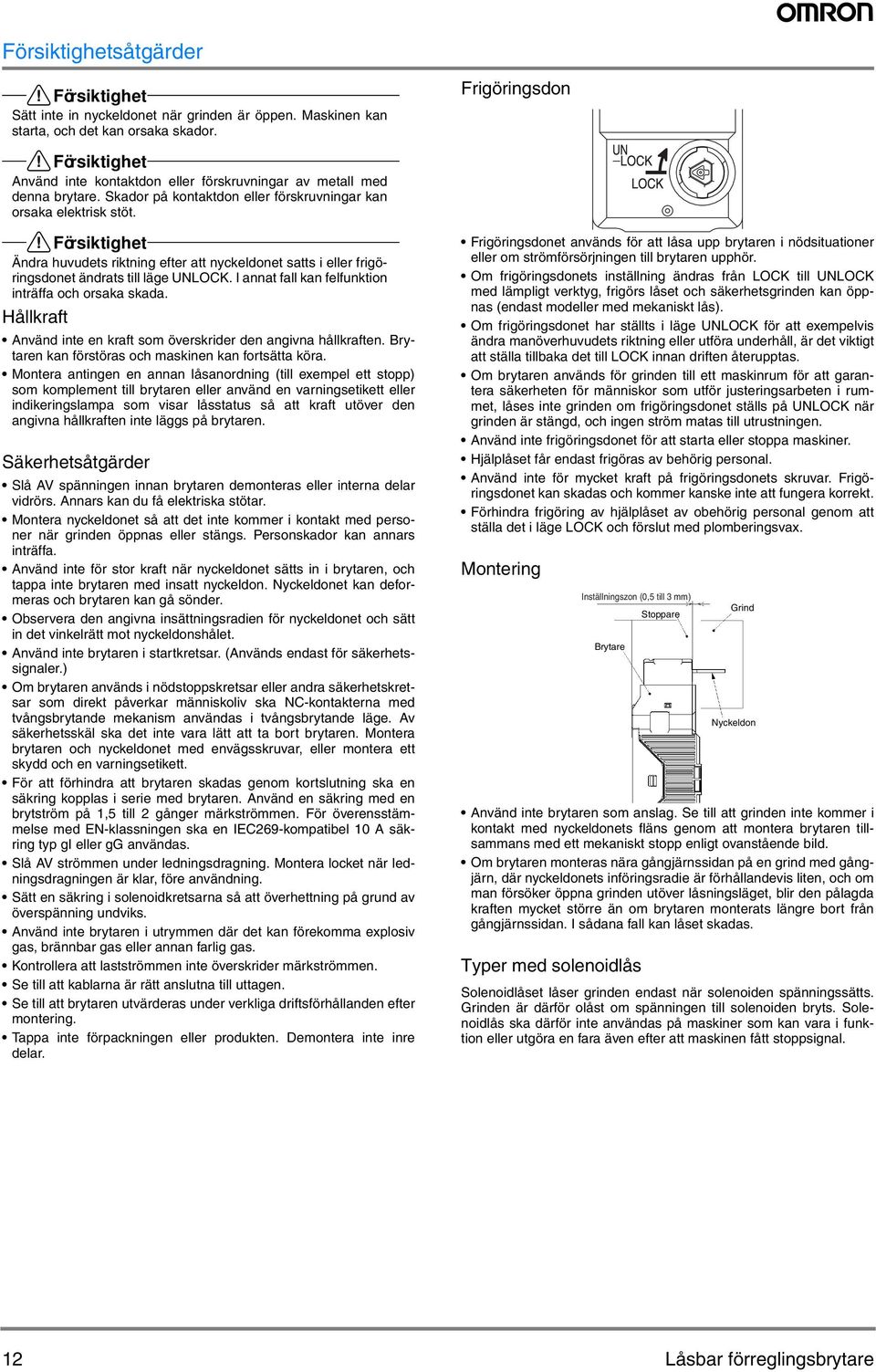

12 Försiktighetsåtgärder!Försiktighet Sätt inte in nyckeldonet när grinden är öppen. Maskinen kan starta, och det kan orsaka skador. Frigöringsdon!Försiktighet Använd inte kontaktdon eller förskruvningar av metall med denna brytare. Skador på kontaktdon eller förskruvningar kan orsaka elektrisk stöt.!försiktighet Ändra huvudets riktning efter att nyckeldonet satts i eller frigöringsdonet ändrats till läge UNLOCK. I annat fall kan felfunktion inträffa och orsaka skada. Hållkraft Använd inte en kraft som överskrider den angivna hållkraften. Brytaren kan förstöras och maskinen kan fortsätta köra. Montera antingen en annan låsanordning (till exempel ett stopp) som komplement till brytaren eller använd en varningsetikett eller indikeringslampa som visar låsstatus så att kraft utöver den angivna hållkraften inte läggs på brytaren. Säkerhetsåtgärder Slå AV spänningen innan brytaren demonteras eller interna delar vidrörs. Annars kan du få elektriska stötar. Montera nyckeldonet så att det inte kommer i kontakt med personer när grinden öppnas eller stängs. Personskador kan annars inträffa. Använd inte för stor kraft när nyckeldonet sätts in i brytaren, och tappa inte brytaren med insatt nyckeldon. Nyckeldonet kan deformeras och brytaren kan gå sönder. Observera den angivna insättningsradien för nyckeldonet och sätt in det vinkelrätt mot nyckeldonshålet. Använd inte brytaren i startkretsar. (Används endast för säkerhetssignaler.) Om brytaren används i nödstoppskretsar eller andra säkerhetskretsar som direkt påverkar människoliv ska NC-kontakterna med tvångsbrytande mekanism användas i tvångsbrytande läge. Av säkerhetsskäl ska det inte vara lätt att ta bort brytaren. Montera brytaren och nyckeldonet med envägsskruvar, eller montera ett skydd och en varningsetikett. För att förhindra att brytaren skadas genom kortslutning ska en säkring kopplas i serie med brytaren. Använd en säkring med en brytström på 1,5 till 2 gånger märkströmmen. För överensstämmelse med EN-klassningen ska en IEC269-kompatibel 10 A säkring typ gi eller gg användas. Slå AV strömmen under ledningsdragning. Montera locket när ledningsdragningen är klar, före användning. Sätt en säkring i solenoidkretsarna så att överhettning på grund av överspänning undviks. Använd inte brytaren i utrymmen där det kan förekomma explosiv gas, brännbar gas eller annan farlig gas. Kontrollera att lastströmmen inte överskrider märkströmmen. Se till att kablarna är rätt anslutna till uttagen. Se till att brytaren utvärderas under verkliga driftsförhållanden efter montering. Tappa inte förpackningen eller produkten. Demontera inte inre delar. Frigöringsdonet används för att låsa upp brytaren i nödsituationer eller om strömförsörjningen till brytaren upphör. Om frigöringsdonets inställning ändras från LOCK till UNLOCK med lämpligt verktyg, frigörs låset och säkerhetsgrinden kan öppnas (endast modeller med mekaniskt lås). Om frigöringsdonet har ställts i läge UNLOCK för att exempelvis ändra manöverhuvudets riktning eller utföra underhåll, är det viktigt att ställa tillbaka det till LOCK innan driften återupptas. Om brytaren används för grinden till ett maskinrum för att garantera säkerheten för människor som utför justeringsarbeten i rummet, låses inte grinden om frigöringsdonet ställs på UNLOCK när grinden är stängd, och ingen ström matas till utrustningen. Använd inte frigöringsdonet för att starta eller stoppa maskiner. Hjälplåset får endast frigöras av behörig personal. Använd inte för mycket kraft på frigöringsdonets skruvar. Frigöringsdonet kan skadas och kommer kanske inte att fungera korrekt. Förhindra frigöring av hjälplåset av obehörig personal genom att ställa det i läge LOCK och förslut med plomberingsvax. Montering Inställningszon (0,5 till 3 mm) Brytare Använd inte brytaren som anslag. Se till att grinden inte kommer i kontakt med nyckeldonets fläns genom att montera brytaren tillsammans med ett mekaniskt stopp enligt ovanstående bild. Om brytaren monteras nära gångjärnssidan på en grind med gångjärn, där nyckeldonets införingsradie är förhållandevis liten, och om man försöker öppna grinden utöver låsningsläget, blir den pålagda kraften mycket större än om brytaren monterats längre bort från gångjärnssidan. I sådana fall kan låset skadas. Typer med solenoidlås Stoppare Grind Nyckeldon Solenoidlåset låser grinden endast när solenoiden spänningssätts. Grinden är därför olåst om spänningen till solenoiden bryts. Solenoidlås ska därför inte användas på maskiner som kan vara i funktion eller utgöra en fara även efter att maskinen fått stoppsignal. 12 Låsbar förreglingsbrytare

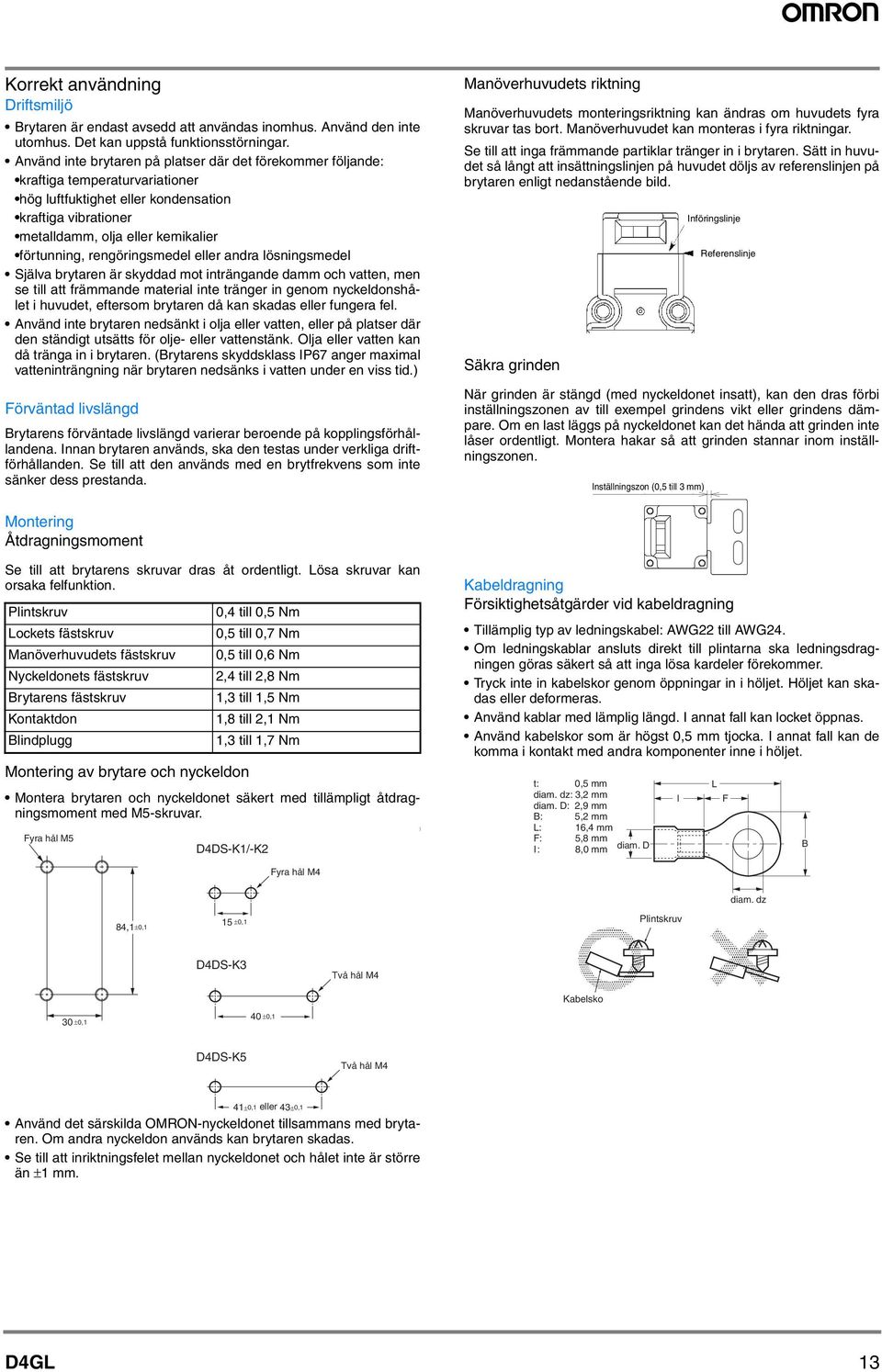

13 Korrekt användning Driftsmiljö Brytaren är endast avsedd att användas inomhus. Använd den inte utomhus. Det kan uppstå funktionsstörningar. Använd inte brytaren på platser där det förekommer följande: kraftiga temperaturvariationer hög luftfuktighet eller kondensation kraftiga vibrationer metalldamm, olja eller kemikalier förtunning, rengöringsmedel eller andra lösningsmedel Själva brytaren är skyddad mot inträngande damm och vatten, men se till att främmande material inte tränger in genom nyckeldonshålet i huvudet, eftersom brytaren då kan skadas eller fungera fel. Använd inte brytaren nedsänkt i olja eller vatten, eller på platser där den ständigt utsätts för olje- eller vattenstänk. Olja eller vatten kan då tränga in i brytaren. (Brytarens skyddsklass IP67 anger maximal vatteninträngning när brytaren nedsänks i vatten under en viss tid.) Förväntad livslängd Brytarens förväntade livslängd varierar beroende på kopplingsförhållandena. Innan brytaren används, ska den testas under verkliga driftförhållanden. Se till att den används med en brytfrekvens som inte sänker dess prestanda. Manöverhuvudets riktning Manöverhuvudets monteringsriktning kan ändras om huvudets fyra skruvar tas bort. Manöverhuvudet kan monteras i fyra riktningar. Se till att inga främmande partiklar tränger in i brytaren. Sätt in huvudet så långt att insättningslinjen på huvudet döljs av referenslinjen på brytaren enligt nedanstående bild. Säkra grinden När grinden är stängd (med nyckeldonet insatt), kan den dras förbi inställningszonen av till exempel grindens vikt eller grindens dämpare. Om en last läggs på nyckeldonet kan det hända att grinden inte låser ordentligt. Montera hakar så att grinden stannar inom inställningszonen. Inställningszon (0,5 till 3 mm) Införingslinje Referenslinje Montering Åtdragningsmoment Se till att brytarens skruvar dras åt ordentligt. Lösa skruvar kan orsaka felfunktion. Plintskruv Lockets fästskruv Manöverhuvudets fästskruv Nyckeldonets fästskruv Brytarens fästskruv Kontaktdon Blindplugg Montering av brytare och nyckeldon 0,4 till 0,5 Nm 0,5 till 0,7 Nm 0,5 till 0,6 Nm 2,4 till 2,8 Nm 1,3 till 1,5 Nm 1,8 till 2,1 Nm 1,3 till 1,7 Nm Montera brytaren och nyckeldonet säkert med tillämpligt åtdragningsmoment med M5-skruvar. Fyra hål M5 D4DS-K1/-K2 ] Kabeldragning Försiktighetsåtgärder vid kabeldragning Tillämplig typ av ledningskabel: AWG22 till AWG24. Om ledningskablar ansluts direkt till plintarna ska ledningsdragningen göras säkert så att inga lösa kardeler förekommer. Tryck inte in kabelskor genom öppningar in i höljet. Höljet kan skadas eller deformeras. Använd kablar med lämplig längd. I annat fall kan locket öppnas. Använd kabelskor som är högst 0,5 mm tjocka. I annat fall kan de komma i kontakt med andra komponenter inne i höljet. t: 0,5 mm diam. dz: 3,2 mm diam. D: 2,9 mm B: 5,2 mm L: 16,4 mm F: 5,8 mm I: 8,0 mm diam. D l L F B Fyra hål M4 diam. dz 84,1±0,1 15 ±0,1 Plintskruv D4DS-K3 Två hål M4 Kabelsko 30 ±0,1 40 ±0,1 D4DS-K5 Två hål M4 41±0,1 eller 43±0,1 Använd det särskilda OMRON-nyckeldonet tillsammans med brytaren. Om andra nyckeldon används kan brytaren skadas. Se till att inriktningsfelet mellan nyckeldonet och hålet inte är större än ±1 mm. D4GL 13

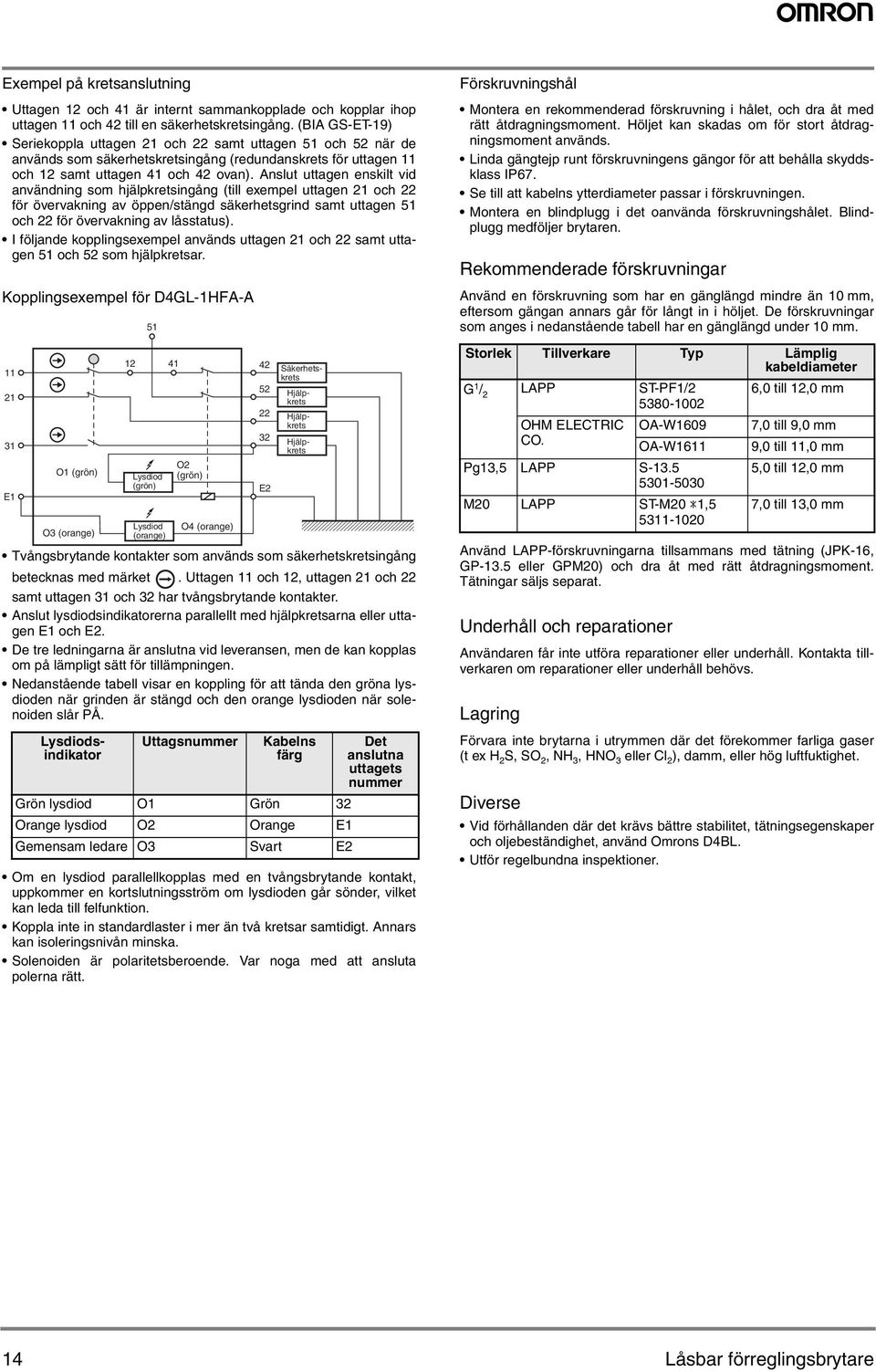

14 Exempel på kretsanslutning Uttagen 12 och 41 är internt sammankopplade och kopplar ihop uttagen och 42 till en säkerhetskretsingång. (BIA GS-ET-19) Seriekoppla uttagen 21 och 22 samt uttagen 51 och 52 när de används som säkerhetskretsingång (redundanskrets för uttagen och 12 samt uttagen 41 och 42 ovan). Anslut uttagen enskilt vid användning som hjälpkretsingång (till exempel uttagen 21 och 22 för övervakning av öppen/stängd säkerhetsgrind samt uttagen 51 och 22 för övervakning av låsstatus). I följande kopplingsexempel används uttagen 21 och 22 samt uttagen 51 och 52 som hjälpkretsar. Kopplingsexempel för D4GL-1HFA-A E1 O1 (grön) O3 (orange) Tvångsbrytande kontakter som används som säkerhetskretsingång betecknas med märket. Uttagen och 12, uttagen 21 och 22 samt uttagen 31 och 32 har tvångsbrytande kontakter. Anslut lysdiodsindikatorerna parallellt med hjälpkretsarna eller uttagen E1 och E2. De tre ledningarna är anslutna vid leveransen, men de kan kopplas om på lämpligt sätt för tillämpningen. Nedanstående tabell visar en koppling för att tända den gröna lysdioden när grinden är stängd och den orange lysdioden när solenoiden slår. Lysdiodsindikator Lysdiod (grön) Lysdiod (orange) O2 (grön) O4 (orange) Uttagsnummer Säkerhetskrets Hjälpkrets Hjälpkrets Hjälpkrets Kabelns färg Grön lysdiod O1 Grön 32 Orange lysdiod O2 Orange E1 Gemensam ledare O3 Svart E2 Det anslutna uttagets nummer Om en lysdiod parallellkopplas med en tvångsbrytande kontakt, uppkommer en kortslutningsström om lysdioden går sönder, vilket kan leda till felfunktion. Koppla inte in standardlaster i mer än två kretsar samtidigt. Annars kan isoleringsnivån minska. Solenoiden är polaritetsberoende. Var noga med att ansluta polerna rätt E2 Förskruvningshål Montera en rekommenderad förskruvning i hålet, och dra åt med rätt åtdragningsmoment. Höljet kan skadas om för stort åtdragningsmoment används. Linda gängtejp runt förskruvningens gängor för att behålla skyddsklass IP67. Se till att kabelns ytterdiameter passar i förskruvningen. Montera en blindplugg i det oanvända förskruvningshålet. Blindplugg medföljer brytaren. Rekommenderade förskruvningar Använd en förskruvning som har en gänglängd mindre än 10 mm, eftersom gängan annars går för långt in i höljet. De förskruvningar som anges i nedanstående tabell har en gänglängd under 10 mm. Storlek Tillverkare Typ Lämplig kabeldiameter G 1 / 2 LAPP ST-PF1/2 6,0 till 12,0 mm OHM ELECTRIC OA-W1609 7,0 till 9,0 mm CO. OA-W16 9,0 till,0 mm LAPP S ,0 till 12,0 mm LAPP ST- *1, ,0 till 13,0 mm Använd LAPP-förskruvningarna tillsammans med tätning (JPK-16, GP-13.5 eller GP) och dra åt med rätt åtdragningsmoment. Tätningar säljs separat. Underhåll och reparationer Användaren får inte utföra reparationer eller underhåll. Kontakta tillverkaren om reparationer eller underhåll behövs. Lagring Förvara inte brytarna i utrymmen där det förekommer farliga gaser (t ex H 2 S, SO 2, NH 3, HNO 3 eller Cl 2 ), damm, eller hög luftfuktighet. Diverse Vid förhållanden där det krävs bättre stabilitet, tätningsegenskaper och oljebeständighet, använd Omrons D4BL. Utför regelbundna inspektioner. 14 Låsbar förreglingsbrytare

15 D4GL 15

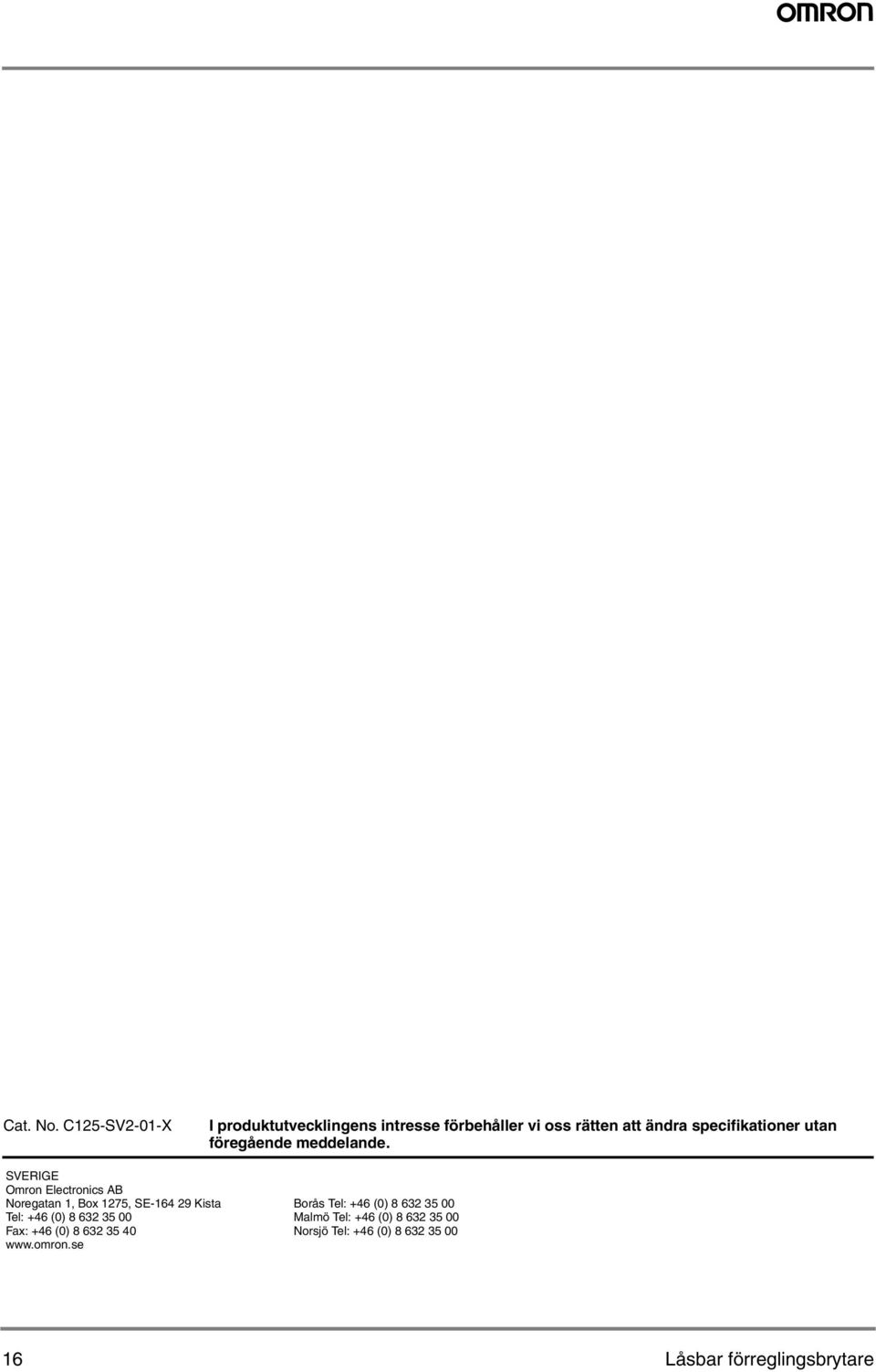

16 Cat. No. C125-SV2-01-X I produktutvecklingens intresse förbehåller vi oss rätten att ändra specifikationer utan föregående meddelande. SVERIGE Omron Electronics AB Noregatan 1, Box 1275, SE Kista Tel: +46 (0) Fax: +46 (0) Borås Tel: +46 (0) Malmö Tel: +46 (0) Norsjö Tel: +46 (0) Låsbar förreglingsbrytare
