1 Köldmedium med lågt GWP-värde ur ett certifierings-perspektiv Mats Blomkvist, Incert

2 Köldmedium med lågt GWP Varför köldmedium med lågt GWP? Vilka köldmedium har lågt GWP? Behöver man certifikat för gaser med lågt GWP-tal? Måste vi använda gaser med lågt GWP? 2

3 Köldmedium under 180 år Viktiga årtal 1834 Perkins använder eter som köldmedium 1867 Carré använder R717, ammoniak 1930 DuPont inför freon som kallas säkerhetsköldmedium 1974 Molina/Rowland varnar för Ozonhålet 1987 Montreal Protokollet 1990-talet Begränsningar och förbud mot CFC/HCFC 1997 Kyoto Protokollet 2010-talet Begränsningar och förbud mot HFC inom EU 2014 F-gasförordningen innebär HFC utfasning 2020-talet Vi använder mer naturliga köldmedium igen Danfoss: Refrigerant options now and in the future DKRCC.PB.000.B1.22 3

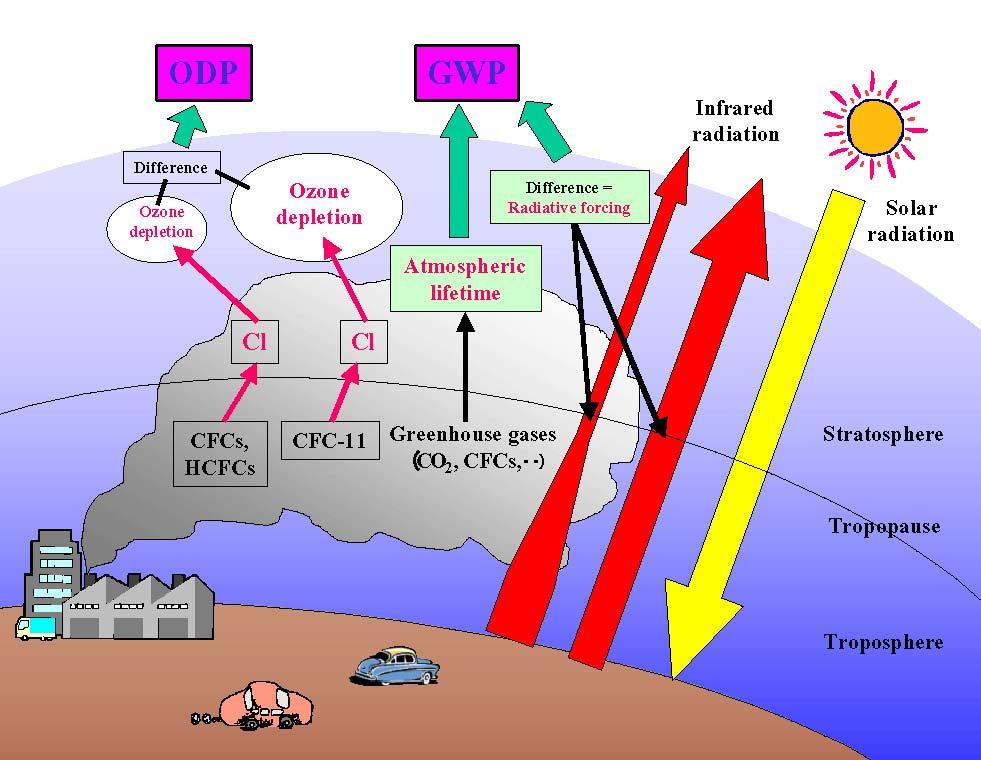

4 HFC-gaserna har ofta höga GWP värden det ger växthuseffekt KYOTO Montreal 6

5 F-gasförordningen från 2014 (2006) F-gasförordningen innehåller regler för användning, och utfasning, av gaser med högt GWP! 7

6 F-gasförordningen EU/517/2014 Begränsning av utsläpp och användning av gaser med höga GWP-tal

7 Allt om F-gas Sveriges officiella informationskanal för tillämpning och tolkning av F- gasförordningen 9

8 Nedfasning av gaser enligt F-gasförordningen GWP i genomsnitt om den totala mängden är konstant År Andel GWP % % % % % % %

9 BILAGA 1, F-gasförordningen, 27 gaser varav 19 HFC Övriga egenskaper från SS-EN

10 BILAGA 2, F-gasförordningen, ej F-gaser Övriga egenskaper från SS-EN

11 ASHRAE Standard 34, köldmedienomenklatur 13

12 Propan Propen (Propylen) C 3 H 8 C 3 H 6 H H C H C H C H H H C H C H C H H H H H R290 R

13 ASHRAE Standard 34, köldmedienomenklatur R400-serien Zeotrop köldmedieblandning med glide R500-serien Lika nummer, samma komponenter med olika procenttal indikeras med stor bokstav t. ex. R407C och R407F Azeotrop köldmedieblandning utan glide R700-serien Lika nummer, samma komponenter med olika procenttal indikeras med stor bokstav t.ex. R513A och 513B Naturliga köldmedium som efter siffran sju har molekylvikt, R744, CO2 ger C=12 och O=16, 12+2x16=44 R714, NH3 ger N=14 och H=1, 14+3x1=17 15

14 ASHRAE Standard 34, säkerhetklass 16

15 Köldmedieklassning enligt ISO 817/EN 378 Låg giftighet Hög giftighet Ej antändbart A1: HFC, CO 2 B1: Används sällan Låg brandfarlighet/svårantändlig A2L: HFO, R32 B2L: NH 3 Låg brandfarlighet A2: R152a B2: Används sällan Hög brandfarlighet A3: HC B3: Finns ej Antal köldmedium i SS-EN 378 är ca 130 st, både f-gaser och övriga 18

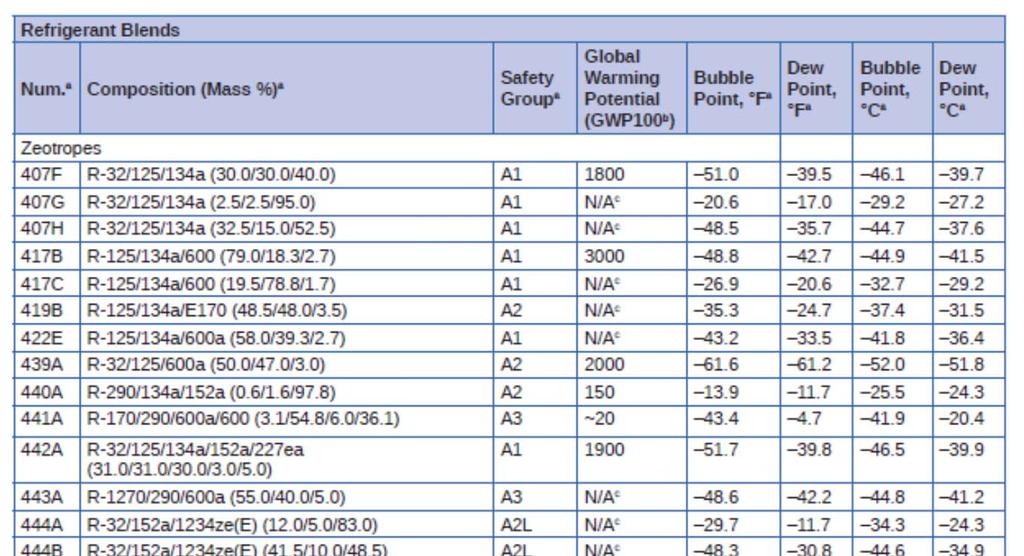

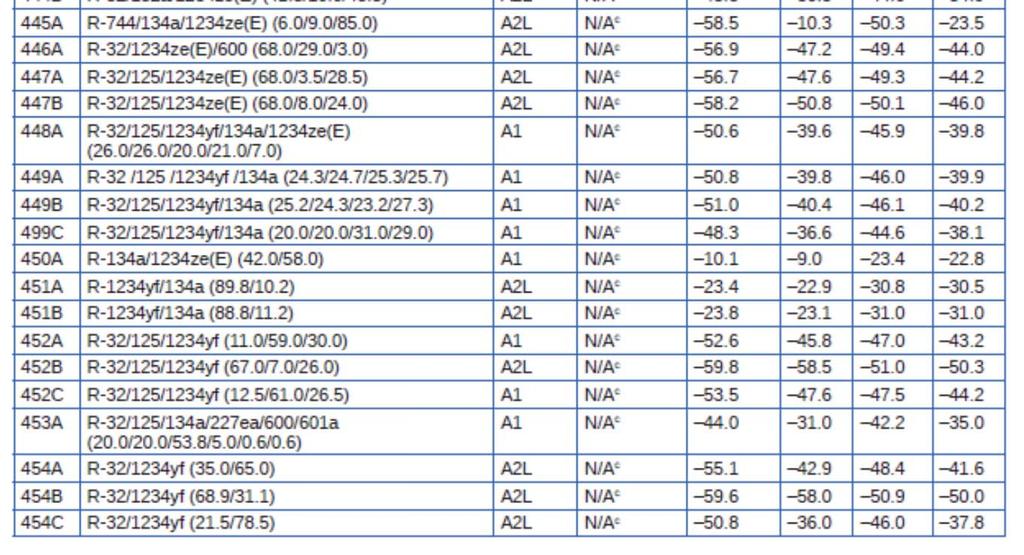

16 EN

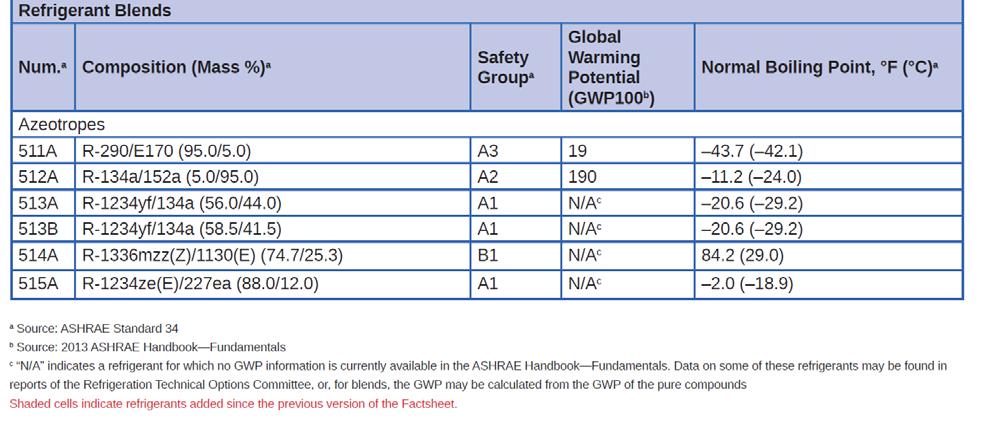

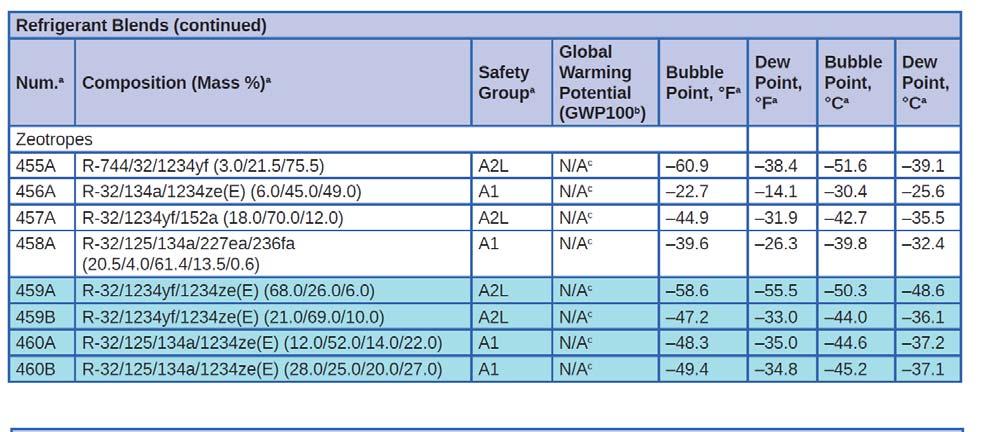

17 EN

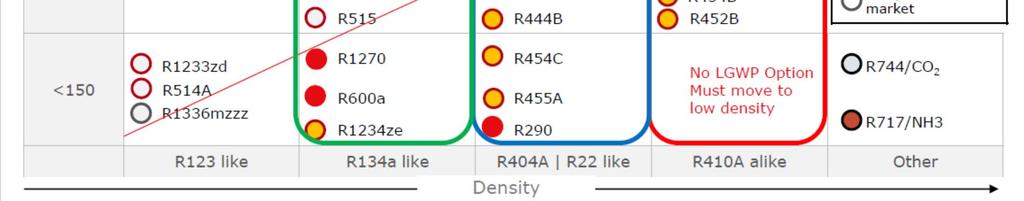

18 ur: Danfoss Refrigerant week

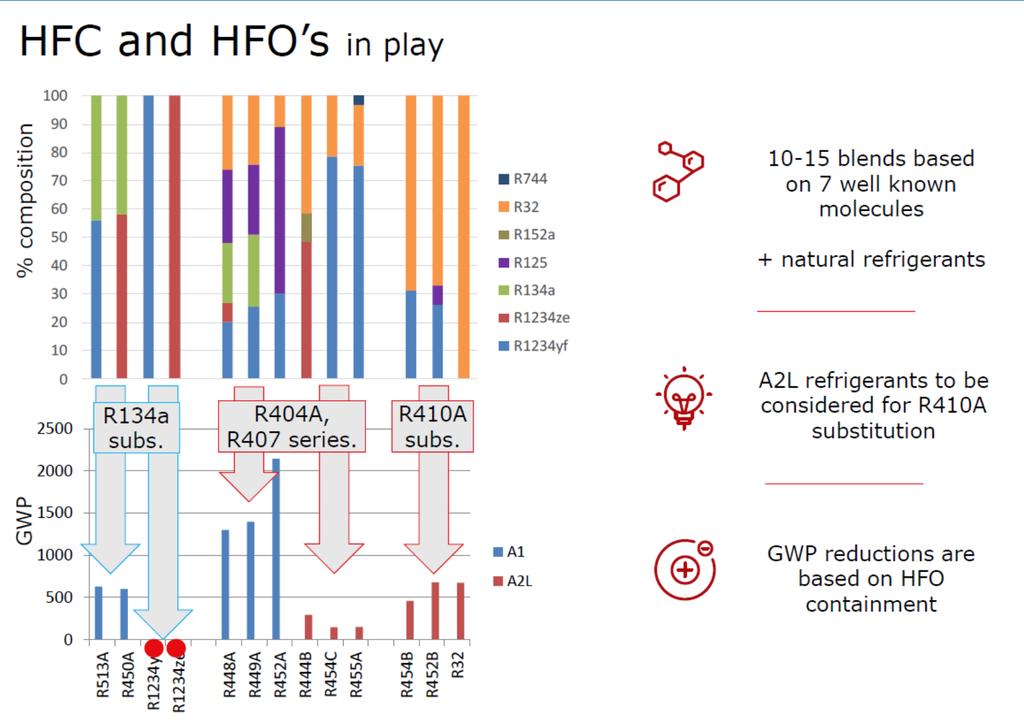

19 ur: Danfoss Refrigerant week

20 Certifikat för personer och företag EU/2015/2067

21 EU/2015/2067 Certifiering 24

22 EU/2015/2067 Certifiering 25

23 EU/2015/2067 Certifiering 26

24 EU/2015/2067 Certifiering 28

25 Utrustning och metoder 29

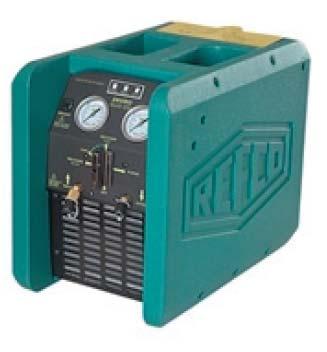

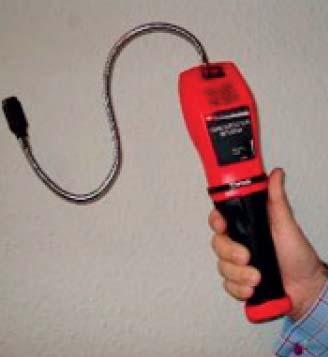

26 Utrustning och metoder 30

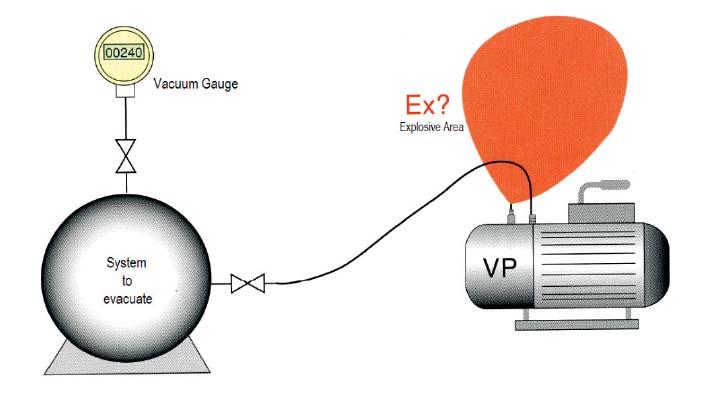

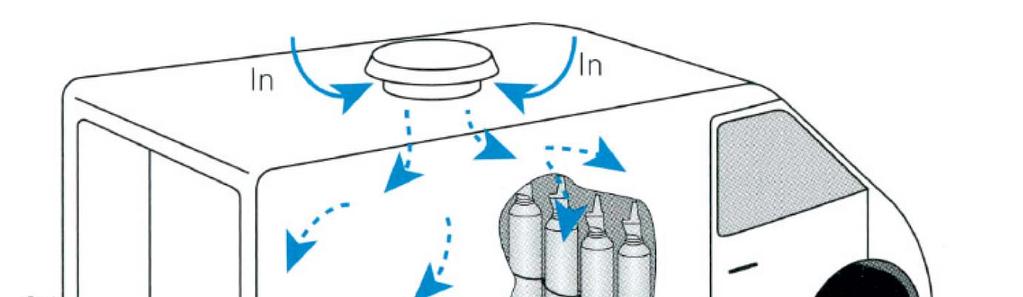

27 Utrustning och metoder 31

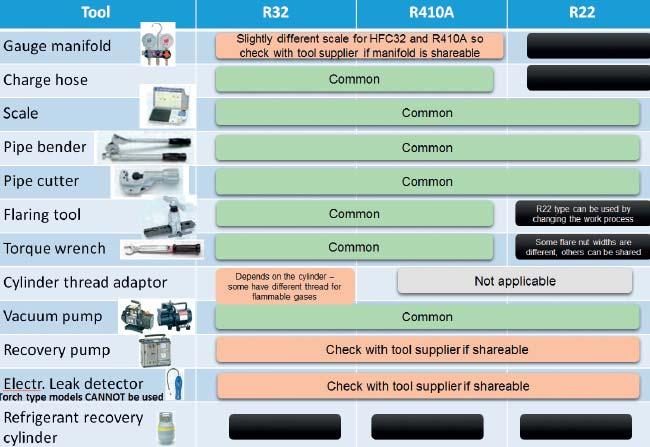

28 Utrustning och metoder 32

29 Kan vi inte använda bara naturliga köldmedium? 33

30 Köldmedietrend i Europa Kommersiell kyla Komfortkyla/Air condition Värmepumpar Applikationsområde Hushåll Kyl & frys Lätt kommersiell Kiosk, bensinmack, Närabutiken Kommersiell Butiker, Supermarket, lager Industri Bostäder Kommersiella lokaler som butiker och kontor Kyleffekt Watt Watt > 5kW > kw 1 20 kw >20 kw Bostäder och kommersiella lokaler Industriella värmepumpar Köldmedium R744 tryck R717 toxiskt HC brännbart HFC GWP HFC & HFO lätt brännbart (A2L) Huvudsakligt köldmedium Kan användas Begränsad eller olämplig användning Inte användbar eller inte utredd Källa 35

31 Sammanfattning F-gasförordningen begränsar utsläpp och användning av gaser med högt GWP-tal Lågt GWP-tal innebär att köldmediet kan vara brännbart Vi kommer alltså att använda mer brännbara gaser i framtiden För att kunna erhålla certifikat för f-gaser måste man ha kunskaper, utrustning och rutiner Vad ska vi ställa för krav på certifieringen i framtiden? Kunskaper hos personer om alternativa, brännbara, köldmedium Utrustning och rutiner för företagen Behöver vi, särskilt, certifikat för att arbeta med brännbara gaser i framtiden? 37

32 Tack för uppmärksamheten! Cert.-ing.: Mats Blomkvist Telefon: E-post: Hemsida: Serviceportal: 39
