1 SKVP - Kista, 12. oktober 2018 Så hanterar du brandfarliga köldmedier! Stig Rath, Fagdirektør kulde VKE

Häfte om brandfarliga köldmedier finns att beställa i SKVP webshop. Brandfarliga köldmedier (artikelnr 192103) - För kyltekniker och andra som arbetar med brandfarliga köldmedier.

2 Häfte om brandfarliga köldmedier finns att beställa i SKVP webshop. Brandfarliga köldmedier (artikelnr ) - För kyltekniker och andra som arbetar med brandfarliga köldmedier. Detta häfte har till syfte att ge kylteknikern den teoretiska grund som krävs för att arbeta säkert med underhåll och reparation av kyl- och värmepumpanläggningar med brandfarliga köldmedier. Författare är Stig Rath och häftet har från översatts från norska till svenska på uppdrag av Svenska Kyl & Värmepumpföreningen.

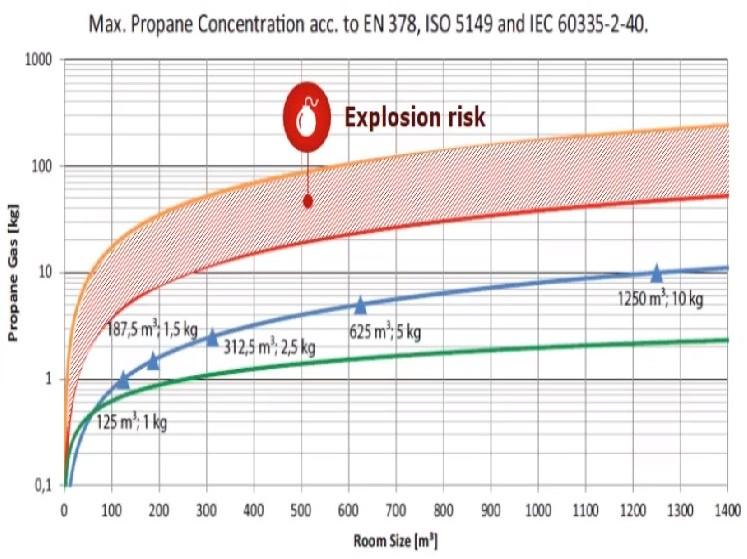

3 Brand- och explosionsrisk Brandsäkerhet handlar om: 1) För att förhindra att en explosiv atmosfär uppstår. Begränsa fyllnadsmängder Minimera risken för läckage Bra ventilation 2) för att kontrollera alla antändningskällor. Ta bort antändningskällor Beakta utformningskrav och placering Märkning, skyltar och åtkomstkontroll Källa: Danfoss webinair The possibilities and limitations of A2L and A3 refrigerants Riskbedömning ska inte vara "värsta fall" men realistisk!

Värdekedjan Kund Rådgivare Kylentreprenør Kylanläggning Ansvar för riskbedömning i samband med placering och drift Teknisk lösning Kylnorm Byggnadsteknisk Riskbedömning utförd av kund Riskbedömning

4 Värdekedjan Kund Rådgivare Kylentreprenør Kylanläggning Ansvar för riskbedömning i samband med placering och drift Teknisk lösning Kylnorm Byggnadsteknisk Riskbedömning utförd av kund Riskbedömning utförd av kylentreprenör VD Seljare Inköpar Projektledare Servicechef Kyltekniker Design Tillverkning Installation Igångkörning Läckagekontroll Service Använt brandfarligt köldmedie Dagens presentation

5 VD- ansvarig för säkerheten Författningar 1. Lagen om brandfarliga och explosiva varor (LBE) 2. ATEX-användardirektiv (SRVFS 2004:7 föreskrifter om explosionsfarlig miljö vid hantering av brandfarliga gaser och vätskor) 3. CLP-förordingen (Classification, labelling and packaging) Medarbetarnas kompetens Det är viktigt att verksamhetsutövaren har tillgång till sådan kompetens vid hanteringen så att denne kan bedöma om explosionsriskerna är av den arten att det krävs ytterligare sakkunskap eller experthjälp. Arbetet med att ta fram bedömningar utförs lämpligen i grupp så att den samlade kompetensen blir så stor som möjligt. Det är viktigt att de som bedömer riskerna känner till: - gällande lagstiftning, - de hanterade varornas egenskaper och risker, - olycksförebyggande åtgärder, såväl tekniska som administrativa, - anläggningens uppbyggnad, funktion och drift, samt - vilka åtgärder som behöver vidtas vid störningar, haverier och olyckor.

6 Säljare design av kylanläggningen Viktigt att notera före erbjudandet: Fyllnadsmängd (ikke total, men i den största enskilda kretsen!) Brandfarlighetsklass i enlighet med CLP-förordningen (lagstadgade myndighetskrav) och ISO 817 Köldmedier - Beteckning och säkerhetsklassificering (frivillig standard) Tillgångskategori - Vem kan komma nära kylanläggningen Placering - Var ligger kylanläggningen och hur är den tekniska lösningen Permanent hermetisk tät kylanläggning eller tekniskt tät kylanläggning Ventilation Gassdeteksjon Plan för Ex-zon/ stänga av ström Vilken standard? Produktstandard EN (varmepumpe)/ EN (Plug-In) Riskbedömningen görs av tillverkaren. Allmän standard EN 378 Riskbedömningen ska utföras av en kylentreprenör. EN "Explosiva atmosfärer - Del 10-1: Klassificering av områden - Explosiv gas atmosfär Riskbedömningen utförs av en expert.

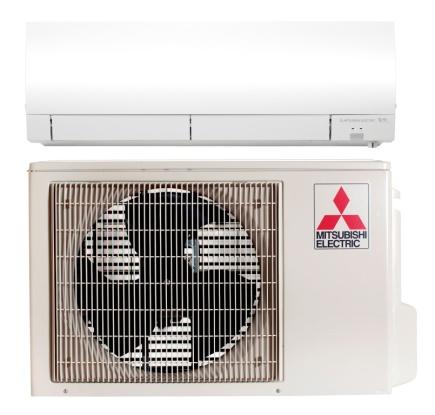

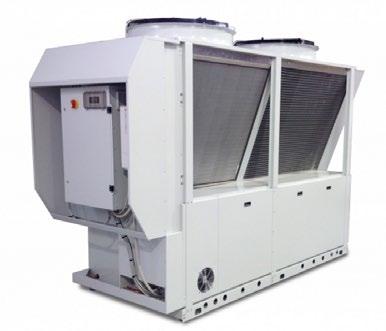

7 Säljare design, vilken standard? * Installations- och underhållsinformation ska lämnas i den medföljande dokumentationen. Obs! Regelbundna krav på service, läckekontroll, etc. är inte täckta. * *Nationella och lokala myndigheters krav måste uppfyllas.

8 Inköpar - tillverkning 1. CE-merkning 2. Declaration of conformity (Överensstämmelseintyg) 3. Krav på ATEX-godkända produkter (strömförsörjning, kompressor, fläktmotor, termostater, tryckbrytare, magnetventiler, etc.) Viktigt för riskbedömningen. Antingen är produkten producerade ihh till EN eller EN 378. Inte båda!

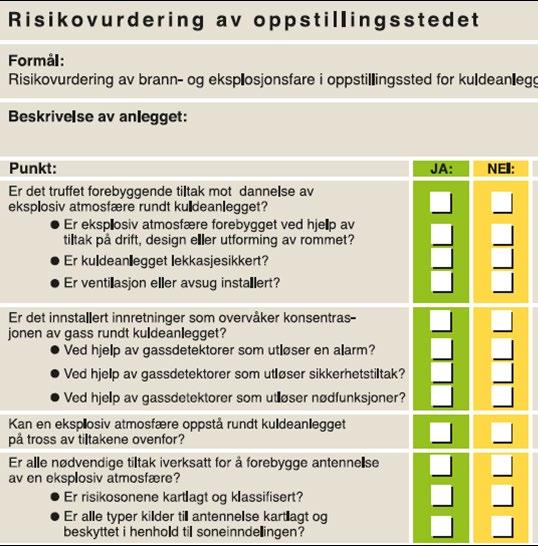

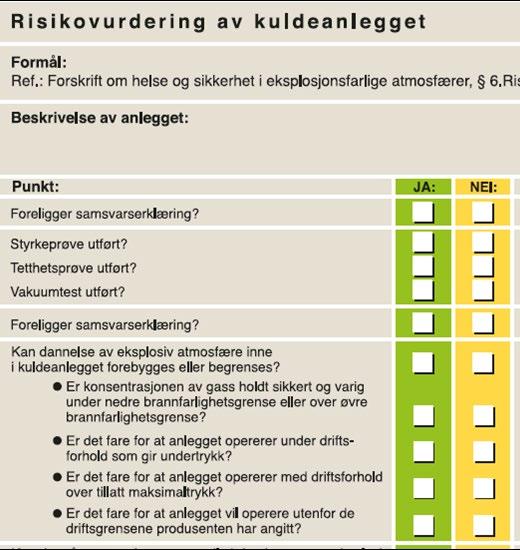

9 Projektledare riskbedömning

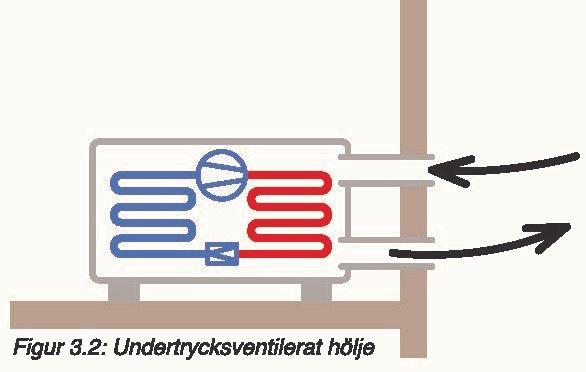

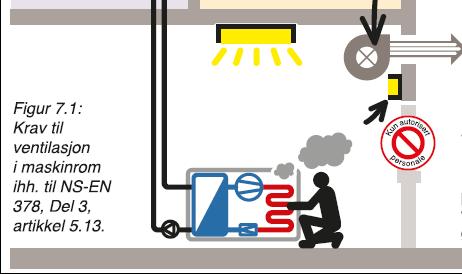

10 Projektledare - ventilation Maskinrum eller maskinrum i rummet

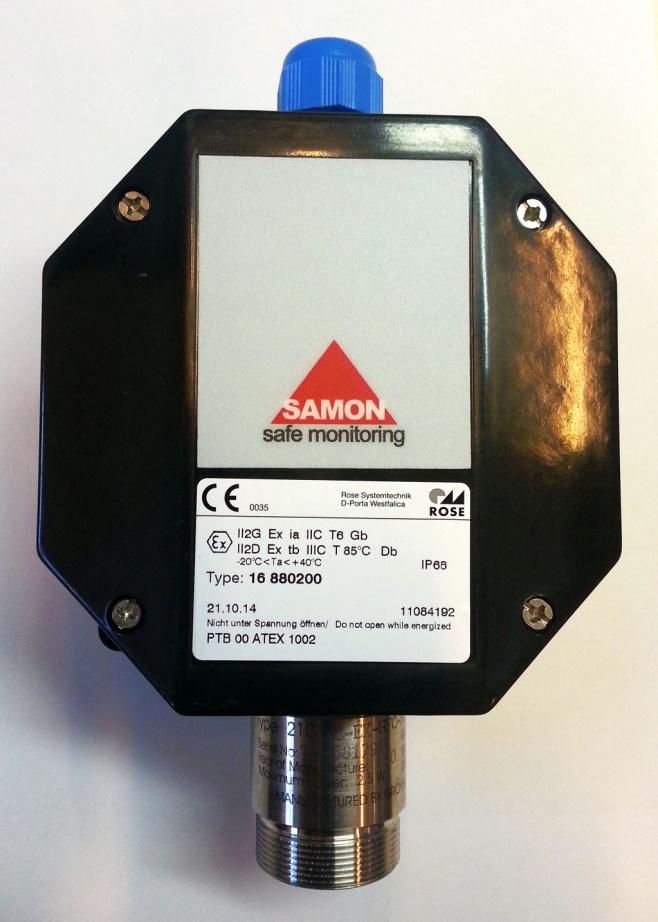

11 Projektledare täthet, gasdetektor Permanent hermetisk tät kylanläggning eller tekniskt tät kylanläggning

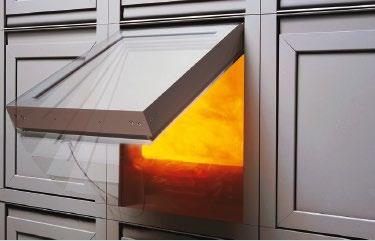

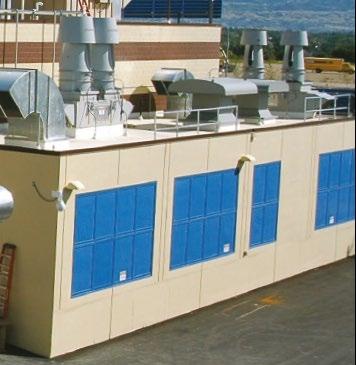

12 Projektledare - tryckavlastningsytor 1. Före explosion 2. Under explosion 3. Efter explosion

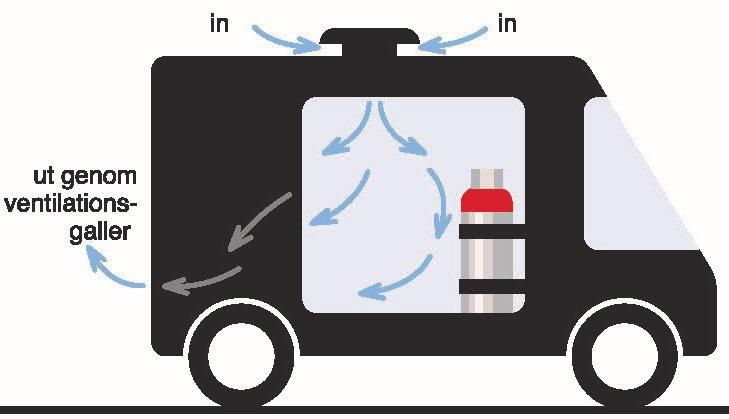

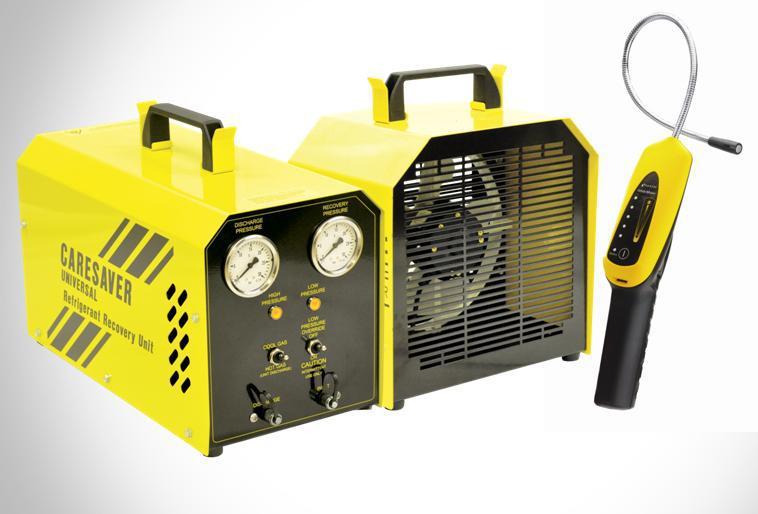

13 Servicechef - ansvarig för kyltekniker Kursbevis Brandfarliga köldmedier -säker hantering - vid service -och underhåll Utbildning Servicefordon Verktyg / personlig skyddsutrustning

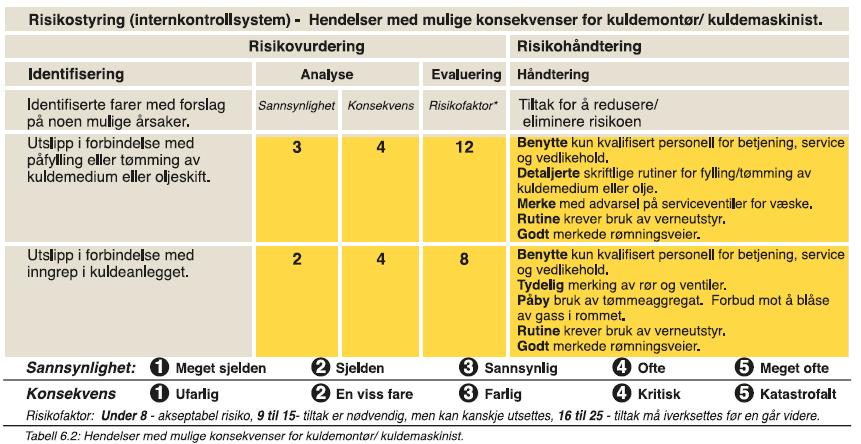

14 Servicechef - Riskbedömning, Arbetsuppgifter

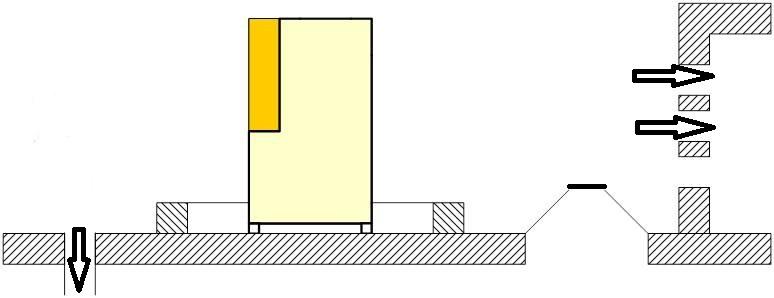

15 Kyltekniker installation - avstånder "Poolkant" som är 0,15-0,3 m hög, förhindrar att gas sprider utåt Friskluftsintag Takfönster Stuprör Placering på tak, konsekvenser av läckage.

särskilt noga, och riskzon rekommenderas att

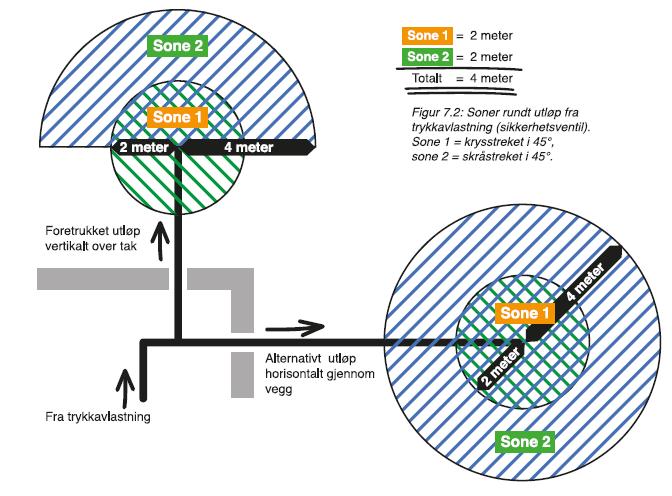

16 Kyltekniker installation Ex-område Områden runt utblåsning från säkerhetsventilerna bör bedömas särskilt noga, och riskzon rekommenderas att inte vara mindre än 2 meter från utblåsningsstället.

17 Kyltekniker - igångkörning Påfyllning av köldmedium Tänk på att köldmedieflaskan måste jordas för att undvika elektrostatisk urladdning.

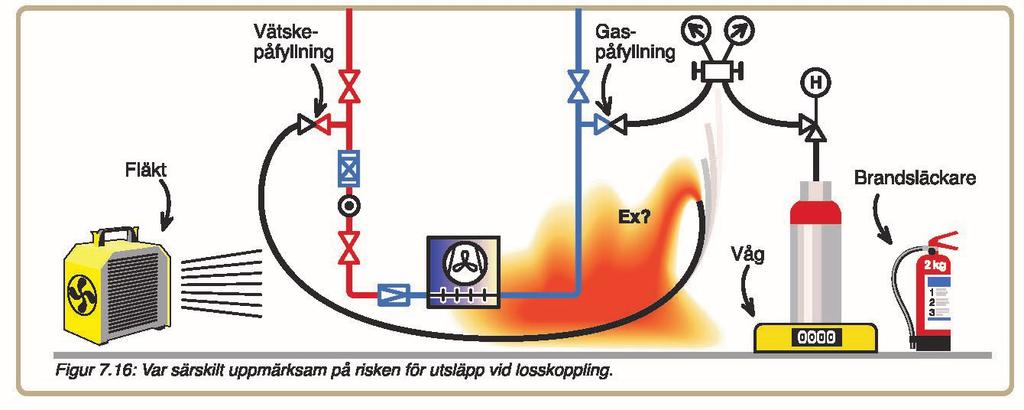

18 Kyltekniker - igångkörning Var särskilt uppmärksam på risken för utsläpp vid losskoppling.

19 Kyltekniker - läckagekontroll Det enklaste sättet att förhindra explosiv atmosfär är att se till att kylanläggningen är tätt. Detta kontrolleras med regelbundna läcksökningar.

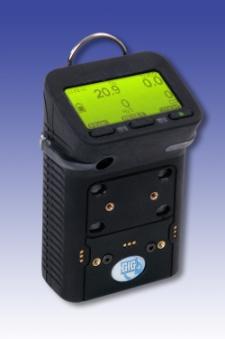

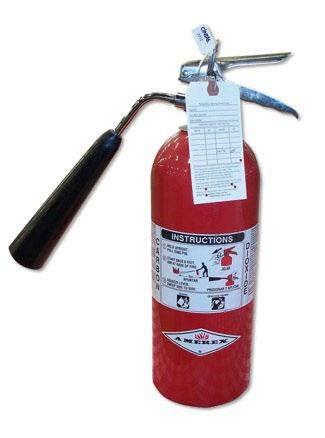

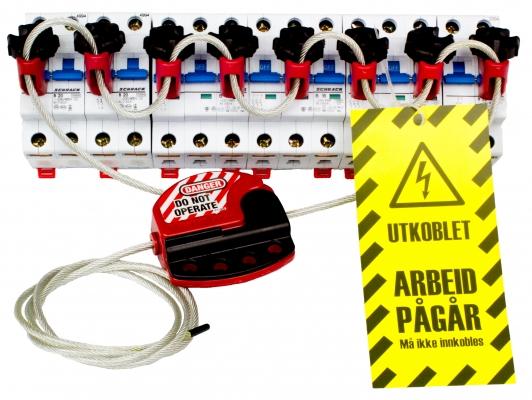

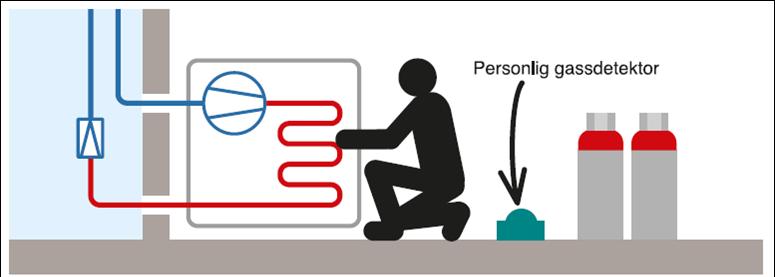

20 Kyltekniker serviceförfarande Personlig gassmonitor Eliminera antändningskällor Ventilera arbetsområdet Övervaka gaskoncentrationen Ha brandsläckare tillgänglig Riskzone 2 kan t.ex. vara runt en kompressor under ett oljebyte dår kompressorn oppnas.

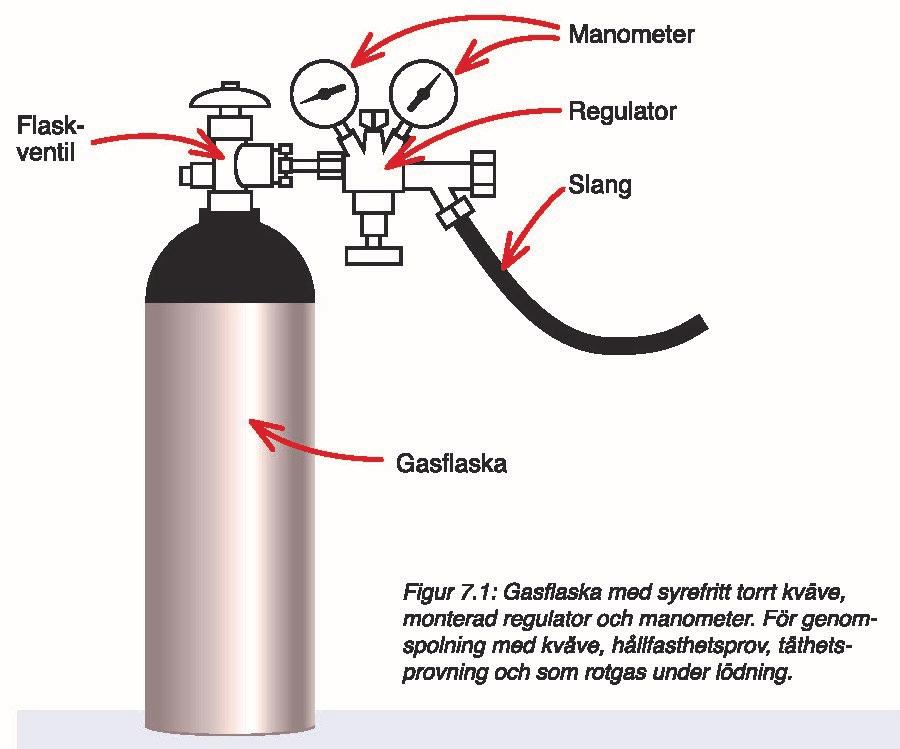

21 Kyltekniker tömning av köldmediekretsen Fyll med torr kvävgas för att driva ut resten av köldmediegasen. Kom ihåg att köldmedium kan vara bundet i kompressoroljan, så det är viktigt att man tar ordentligt med tid till detta. 1. Ställ kvävetrycket på 1,0 barg. Låt torr kväve spola genom hela köldmediekretsen, eller den anläggningsdelen som ska repareras, under minst 5 minuter. 2. Vakuumsug köldmediekretsen till 0,3 bara. 3. Lufta på nytt ur brandfarlig gas ur köldmediekretsen genom att pressa torr kväve genom hela systemet, eller den anläggningsdelen som ska repareras, under minst 5 minuter. 4. Vakuumsug på nytt köldmediekretsen till 0,3 bara. Nu bör det vara säkert att öppna systemet eller anläggningsdelen utan att riskera en explosiv atmosfär.

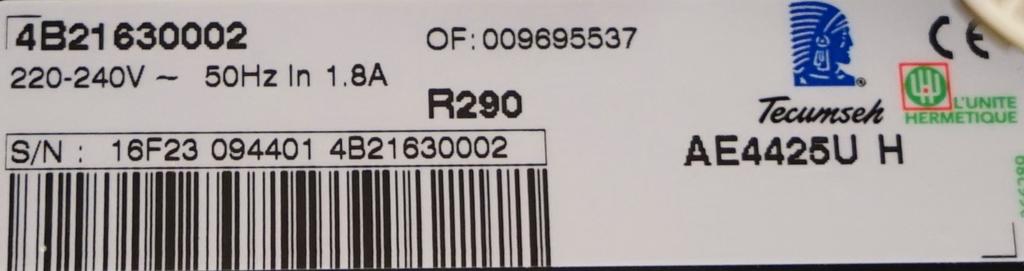

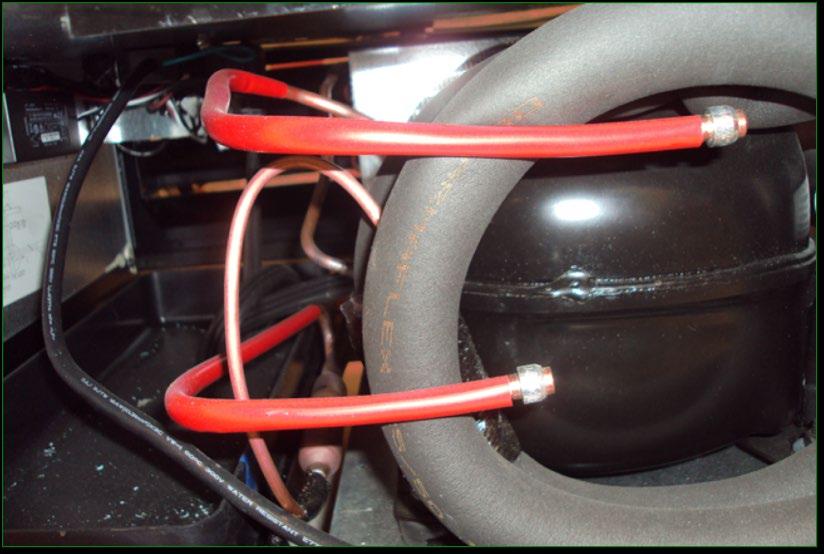

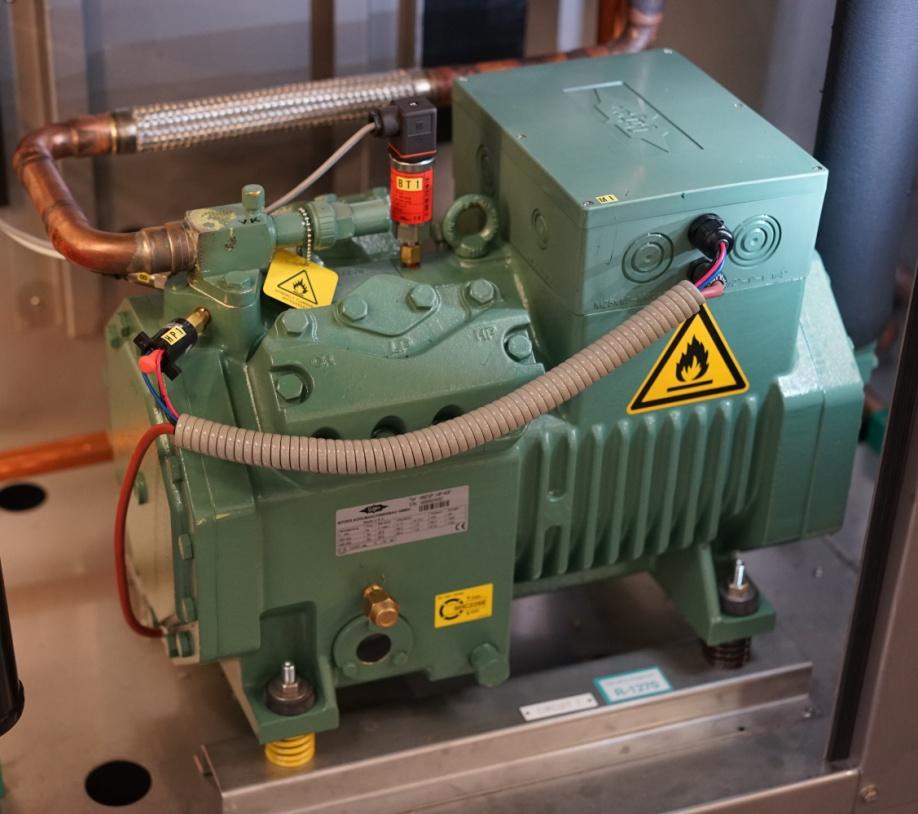

22 Kyltekniker märkning av kylanläggningen Kontrollera alltid kylsystemets märkning innan arbetet påbörjas.

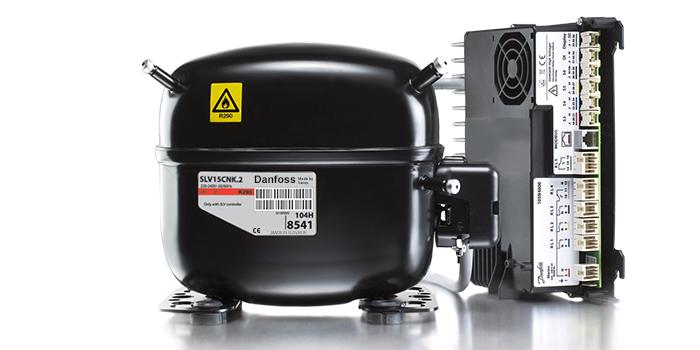

Kyltekniker - retrofit En kylanläggning som ursprungligen inte utformats för brandfarliga köldmedier ska ALDRIG byggas om för att använda brandfarliga köldmedier!

23 Kyltekniker - retrofit En kylanläggning som ursprungligen inte utformats för brandfarliga köldmedier ska ALDRIG byggas om för att använda brandfarliga köldmedier! Om du råkar ut för en kylanläggning som fyllts på med ett köldmedium den inte är godkänd för, ska du: Stoppa allt underhållsarbete och alla reparationer. lnformera ägaren om att kylanläggningen har fått felaktig service. Vägra att fortsätta arbetet. Erbjuda att byta ut kylanläggningen. Vad är Enviro Safe köldmedium? Enviro Safe köldmedium är en egen blandning av högeffektiva kolväten (hydrocarbon) som ersätter många typer av kemiska köldmedier. Den innehåller R290 (propan) och R600a (Isobutan). Enviro Safe är en Drop In ersättningsgas för R134a, R12, R22, R407c, R404, R1234yf helt utan konvertering och är även blandbar med dessa köldmedium. Hur vet jag hur mycket köldmedium min bil behöver? Din bil ska ha en skylt i motorrummet eller på undersidan av motorhuven.

Propan måste levereras med en sårskild köldmediekvalitet (krav på torrhet) og utan

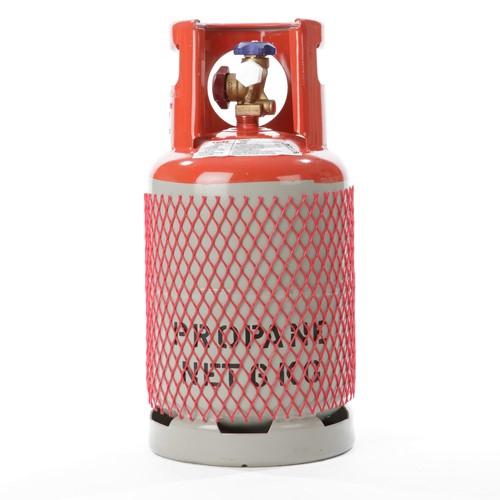

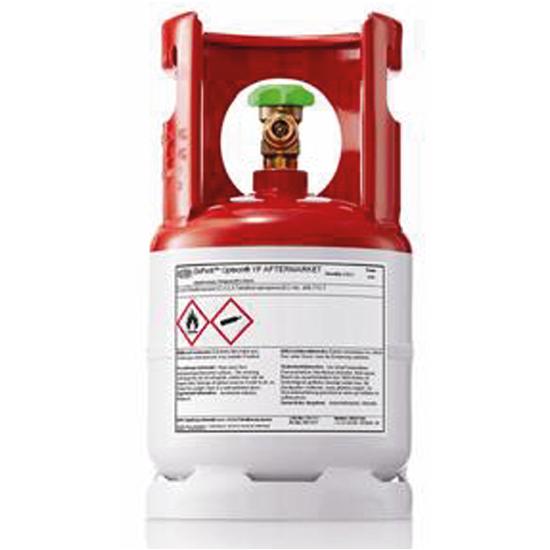

24 Kyltekniker återanvändning Brandfarligt köldmedium är dyrt. Det är därför en bra idé att ta hand om använt köldmedium och återanvända det. Propan måste levereras med en sårskild köldmediekvalitet (krav på torrhet) og utan luktmedel. Propan av industrikvalitet kan inte användas eftersom detta innehåller för mycket fukt och föroreningar.

Först måste oljan avlägsnas, sedan köldmedie med olja annars är farligt avfall

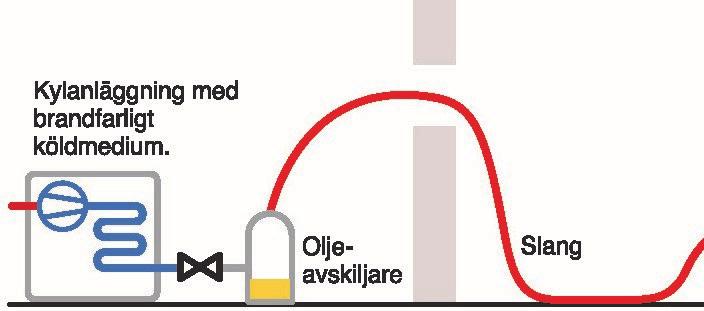

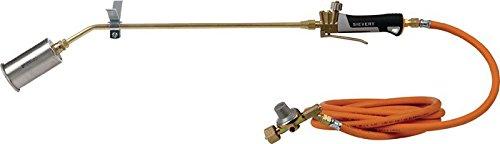

25 Kyltekniker fackling av hydrokarboner Användat brandfarligt HC-köldmedie, som inte kan återanvändas, kan facklas av med en brännare. Först måste oljan avlägsnas, sedan köldmedie med olja annars är farligt avfall och måste hanteras därefter. Köldmediemängder över 150 gram bör inte avdunstas, varken inomhus eller utomhus.

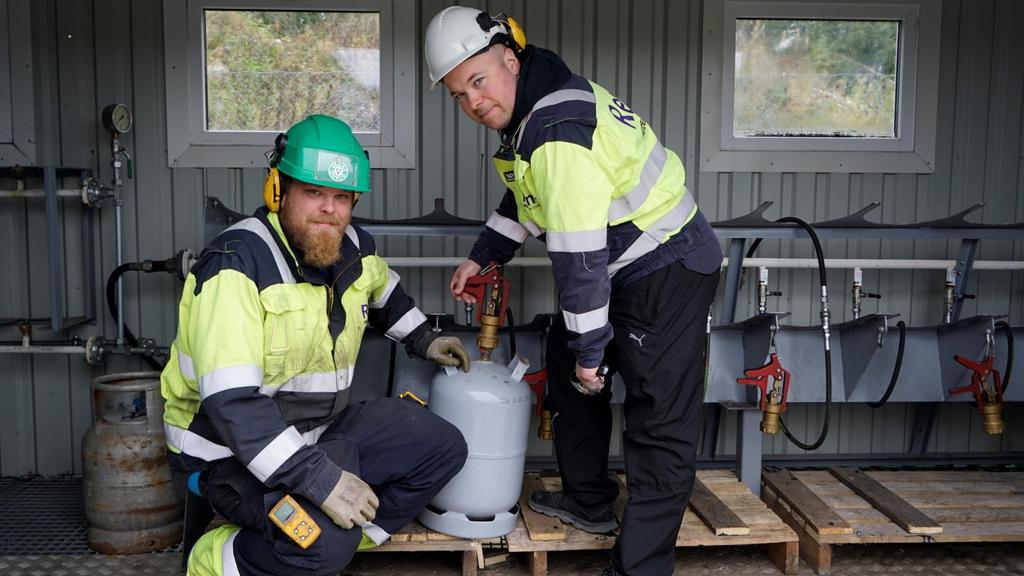

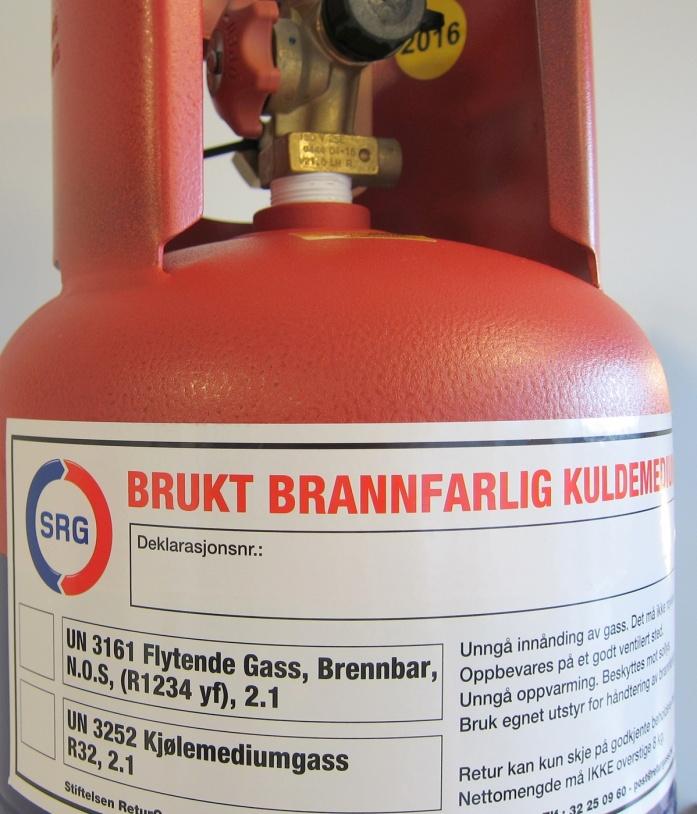

26 Kyltekniker retur av använt köldmedie Använt brandfarligt köldmedie kan levereras till Isovator avd. Bjørkelangen i Norge

27 Tack för din uppmärksamhet!
