1 Brandfarliga Köldmedium 2019 Mats Blomkvist, Incert

2 Brandfarliga köldmedium Vad skiljer ett brandfarligt köldmedium mot att använda ett HFC köldmedium, klass A1? Planering Konstruktion Installation Drift, reparation och underhåll 2

3 Brandfarliga köldmedium Planering 3

4 Brandfarliga köldmedium, planering Övergripande lagar och paragrafer Standarder och handböcker Tillståndsplikt Riskutredning Kompetenskrav 4

5 Lagar för Brandfarliga köldmedium Arbetsmiljöverket PED, MD, ATEX arbete i explosionsfarlig miljö Elsäkerhetsverket LVD Myndigheten för samhällsskydd och beredskap ATEX utrustning för arbete i explosionsfarlig miljö MSBSF (Handbok om tillstånd till hantering av brandfarliga gaser och vätskor) SÄIFS SRVFS 5

6 MSB Handbok 6

7 MSBFS 2013:3 Föreskrift om tillståndsplikt vid hantering av brandfarlig vätska eller gas 7

8 8

9 9

10 Riskbedömning 7 Riskbedömning ska vara dokumenterad. Riskbedömningen ska ha utförts av någon som har lämplig utbildning och kunskap för att göra riskbedömningar av explosiv atmosfär. I riskbedömningen ska finnas uppgifter om explosionsbenägenhet hos blandningen, förekommande tändkällor, sannolikheten för att explosiv atmosfär uppstår samt dess varaktighet, sannolikheten för att en explosiv atmosfär antänds och konsekvenserna av explosionen samt om utrymmen, utrustningar, installationer, material eller liknande som har bedömts ha betydelse för explosionsrisken. 10

11 Riskbedömning Riskbedömningen ska även omfatta rutiner för säker hantering i explosionsfarlig miljö, erforderlig skyddsutrustning och säkerhetsåtgärder för respektive riskkälla, områden som genom öppningar har eller som kan få förbindelse med områden där explosiv atmosfär kan uppstå, rutiner för säkert omhändertagande av spill och läckage samt lämpligt släckmedel och släckförfarande vid brand för att förebygga explosion. Riskbedömningen ska omfatta såväl normalt arbete och drift som förväntade avvikelser och fel. 11

12 Riskbedömning Den arbetsgivare som inte har upprättat en riskbedömning enligt första stycket ska betala en sanktionsavgift, se 19. Lägsta avgiften är kronor och högsta avgiften är kronor. För den som har 500 eller fler sysselsatta är avgiften kronor. För den som har färre än 500 sysselsatta ska sanktionsavgiften beräknas enligt följande: Avgift = kronor + (antal sysselsatta 1) x 90 kronor. Summan ska avrundas nedåt till närmaste hela hundratal. 12

13 Kompetenskrav 6 Arbetsgivaren skall se till att den som vistas i explosionsfarlig miljö eller utför arbete som kan påverka explosionssäkerheten skall ha lämplig utbildning, kunskap om explosionsrisker och skyddsåtgärder samt färdigheter i säkert handhavande. 13

14 Tillämplig standard 14

15 Svensk Kylnorm Ny utgåva från SKVP 15

16 Handböcker 16

17 Tekniska specifikationer 17

18 Brandfarliga köldmedium Konstruktion 18

19 Brandfarliga köldmedium, konstruktion Val av köldmedium Säkerhetsklasser Fyllnadsmängd Tändkällor Riskområde 19

20 20

21 Brandfarliga köldmedium Namn ASHRAE Formel Kokpunkt Metan R50 CH4-161,0 C Etan R170 C2H6-88,6 C Propen (Propylen) R1270 C3H6-47,7 C Propan R290 C3H8-42,1 C Isobutan R600a C4H10-11,7 C Butan R600 C4H10-0,5 C HFC (f-gas) R32 CH2F2-52,0 C HFC (f-gas) R152a C2H4F2-24,0 C HFO R1234yf C3H2F4-29,0 C HFO R1234ze C3H2F4-19,0 C 21

22 22

23 23

24 24

25 Tändkällor Exempel på tändkällor Heta ytor Öppen eld Mekaniska gnistor Elektricitet Elektrostatisk urladdning 25

26 Riskområden Riskområden Zon 0 Riskområde i vilket explosiv gasblandning förekommer ständigt eller långvarigt Zon 1 Riskområde i vilket explosiv gasblandning förväntas förekomma vid normal hantering Zon 2 Riskområde i vilket explosiv gasblandning inte förväntas förekomma vid normal hantering och, om den likväl förekommer, i så fall endast sällan och kortvarig. 26

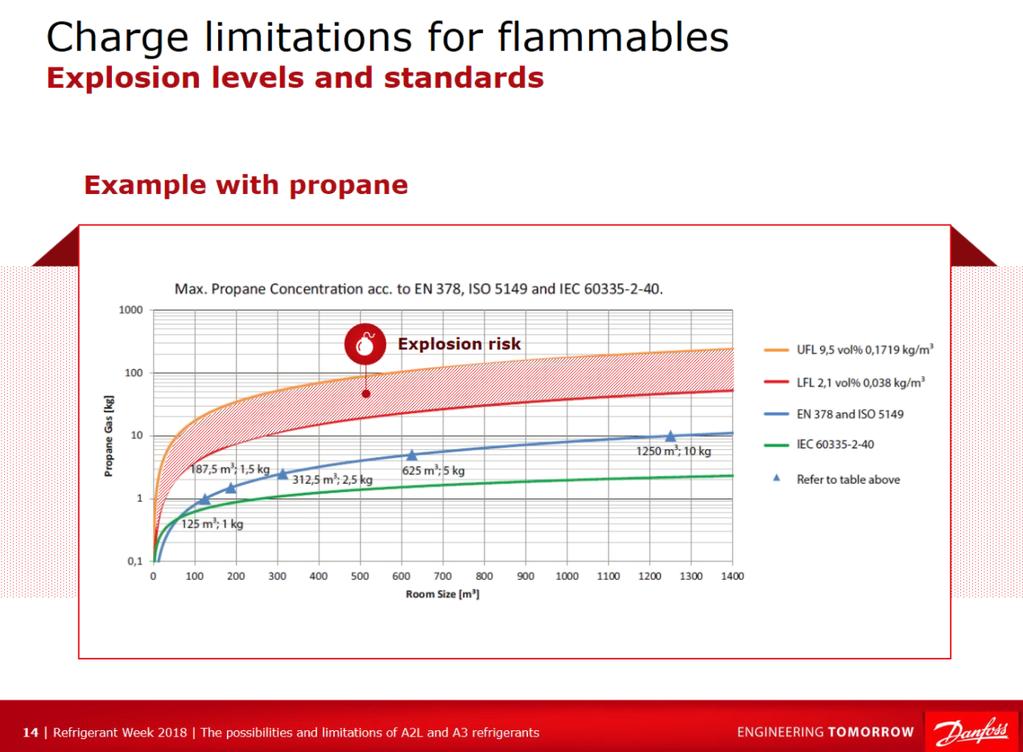

27 27

28 Vätskekyld vätskekylare klassningsplan 28

29 Vätskekyld vätskekylare 29

30 Zon 1 & 2 30

31 Brandfarliga köldmedium Installation 31

32 Brandfarliga köldmedium, installation Exempel på applikationer Kontroller Märkning 32

33 Komfortkyla och luft/luft värmepumpar R32 som köldmedium 33

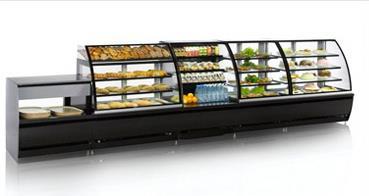

34 Fristående Kylar med (ofta) begränsad fyllning (150 g) R290 R600a (domestic) Kyldiskar och kabinett med påbyggt kondensoraggregat, luftkylt 34

35 Waterloop Plug-in enheter med gemensamt kylsystem för kondensorer R290 35

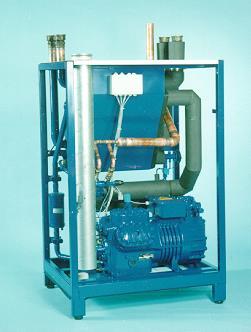

36 Vätskekyld vätskekylare Inomhusplacerade I undertrycks ventilerat hölje Avgasade vätskekretsar R290 R

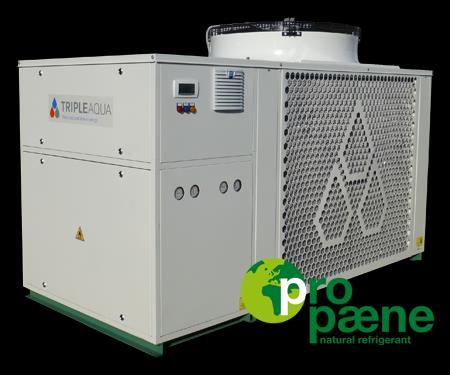

37 Luftkylda vätskekylare R433A 37

38 Kontroller Brandfarliga köldmedium Avsyning tillståndspliktig anläggning innan idrifttagning Normalt av Räddningstjänsten Tillsyn Kontroll i drift Kommunen har rätt att göra på alla anläggningar med brandfarliga köldmedium Enligt F-gasförordningen om den är tillämpbar 38

39 Kontroller Tryckbärande utrustning Kontroller enligt PED Konstruktionskontroll Tillverkningskontroll Slutkontroll Kontroll enligt AFS 2017:3 Användning och kontroll av tryckbärande anordning Obligatorisk kontroll av anordning i kontrollklass A och B Första kontroll Revisionskontroll Återkommande kontroll Kontroll i samband med fortlöpand tillsyn 39

40 Brandfarliga köldmedium Drift, reparation och underhåll 40

41 Brandfarliga köldmedium, drift & underhåll Hur ska man arbeta och med vilken utrustning? Behöver man certifikat? 41

42 Utrustning och metoder 4-vägs manometerställ Tömningsaggregat Vakuumpump med slang anslutning för avlopp Vakuummeter Utloppsslang med lämplig dimension och längd Köldmedievåg Läcksökare elektronisk, för aktuell gas Läckspray Gasvarnare för aktuell gas med larmgräns < 1% av gas i luft Ex-klassad -fläkt med avloppsslang 42

43 Utrustning och metoder Riskområden Zon 0 Riskområde i vilket explosiv gasblandning förekommer ständigt eller långvarigt. Zon 1 Riskområde i vilket explosiv gasblandning förväntas förekomma vid normal hantering. Zon 2 Riskområde i vilket explosiv gasblandning inte förväntas förekomma vid normal hantering och, om den likväl förekommer, i så fall endast sällan och kortvarig. 43

44 Utrustning och metoder 44

45 Behöver man certifikat? Nej! Ja! Om köldmediet är rena kolväten eller HFO Om köldmediet eller någon ingående komponent finns i bilaga 1, F-gasförordningen 45

46 BILAGA 1, F-gasförordningen,27 gaser varav 19 HFC Övriga egenskaper från SS-EN

47 EU/2015/2067 Certifiering 47

48 Sammanfattning Vi kommer att använda mer brännbara gaser i framtiden F-gasförordningen omfattar brännbara gaser För att kunna erhålla certifikat för f-gaser måste man ha kunskaper, utrustning och rutiner Vad ska vi ställa för krav på certifieringen i framtiden? Kunskaper hos personer om alternativa, brännbara, köldmedium Utrustning och rutiner hos företagen Behöver vi, särskilt, certifikat för att arbeta med brännbara gaser i framtiden? 48

49 Tack för uppmärksamheten! Cert.-ing.: Mats Blomkvist Telefon: E-post: Hemsida: Serviceportal: 49
