Normnyheter Mats Blomkvist, Incert

Transkript

1 Normnyheter 2018 Mats Blomkvist, Incert

2 Agenda Normnyheter F-Gasförordningen Genomförandeförordningar 1516, 2067 & 2068 Svenska Köldmedieförordningen SFS 2016:1128 SFS 2016:1305 Direktiv Pressure Equipment Directive 2014/68/EU AFS 2017:3 Användning och kontroll Europa Kylstandard SS-EN :2016 Regenerering Svensk Kylstandard Svensk Kylnorm Köldmedium

3 Köldmedieanvändningen Viktiga årtal 1834 Perkins använder eter som köldmedium 1867 Carré använder R717, ammoniak, som köldmedium 1930 DuPont inför freoner som köldmedium 1974 Molina/Rowland varnar för Ozonhålet 1987 Montreal Protokollet skrivs under 1990-talet Begränsningar och förbud mot CFC/HCFC 1997 Kyoto Protokollet skrivs under 2010-talet Begränsningar och förbud mot HFC inom EU 2014 F-gasförordningen begränsar användning och hantering av växthusgaser 2020-talet Vi använder mer naturliga köldmedium igen eller 3

4 F-gasförordningen! Vad är syftet? 4

5 F-gasförordningen F-gas förordningen gäller sedan Har för avsikt att förebygga och förhindra utsläpp av f-gaser, det vill säga HFC för kylbranschen Avvecklar på sikt HFC köldmediummed höga GWP-värden F-gaser definieras i BILAGA 1 Genomförande-förordningar T.ex. märkning, certifiering och läckagekontroller Svensk Köldmedieförordning Med svenska tillägg All mobil kyla betraktas som stationär Krav på certifierande företag Ackreditering enligt Standard EU/517/2014 SFS 2016:1128 5

6 Lagstiftning F-gas, med genomförandeförordningar F-gas förordningen, Förordning om fluorerade växthusgaser EU 517/2014 Förordning om fluorerade växthusgaser, Svenskt tillägg SFS 2016:1128 Förordning om certifiering av personer och företag EU 2015/2067 Förordning om märkning av produkter och utrustning EU 2015/2068 Förordning om läckagekontroller EG 1516/2007 Direktiv om utsläpp från luftkonditionering i motorfordon MAC-direktivet 2006/40/EG Förordning om utbildningsprogram avseende luftkonditionering i motorfordon EG 307/2008 6

7 BILAGA 1, F-gasförordningen, 27 gaser varav 19 HFC Övriga egenskaper från SS-EN Antal köldmedium i SS- EN 378:1 Ca 130 st både f-gas och övriga 7

8 BILAGA 2, F-gasförordningen, ej F-gaser Övriga egenskaper från SS-EN

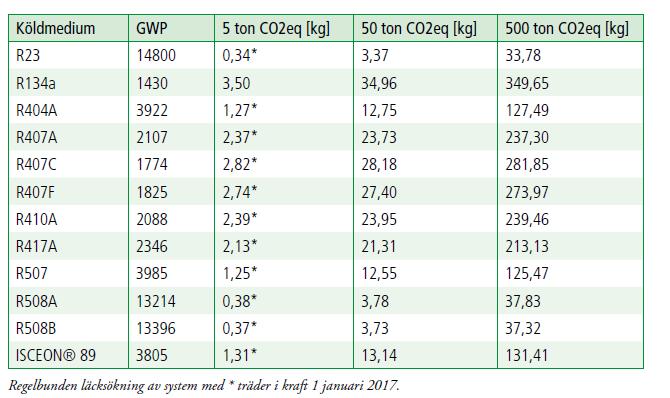

9 Koldioxidekvivalenter Mängden köldmedium (kg) x GWP-talet = ton CO 2e 9

10 F-gasförordningen Läcksökning 5-50 ton CO 2e 12 månader ton CO 2e 6 månader Över 500 ton CO 2e 3 månader Register till alla aggregat som ska läcksökas Om systemet har läckagevarningssystem fördubblas tidsintervallet 10

11 Förbud med GWP > d.v.s. R404A Service- (påfyllnads) förbud från och med För aggregat med mer än 40 ton CO2e (ca 10 kg R404A) Regenererad R404A får användas till och med

12 Får ej placeras på marknaden efter år Stationära frysanläggningar med GWP > 2500, ej för < -50 C Transportabelt AC-aggregat (hermetiska system) GWP > 150 Kommersiella kylar & frysar med hermetiska system med GWP > Kommersiella kylar & frysar med hermetiska system med GWP > 150 Multipack supermarket > 40kW GWP > 150 (def. Oklar) Singel split AC med < 3 kg köldmedium med GWP >750 12

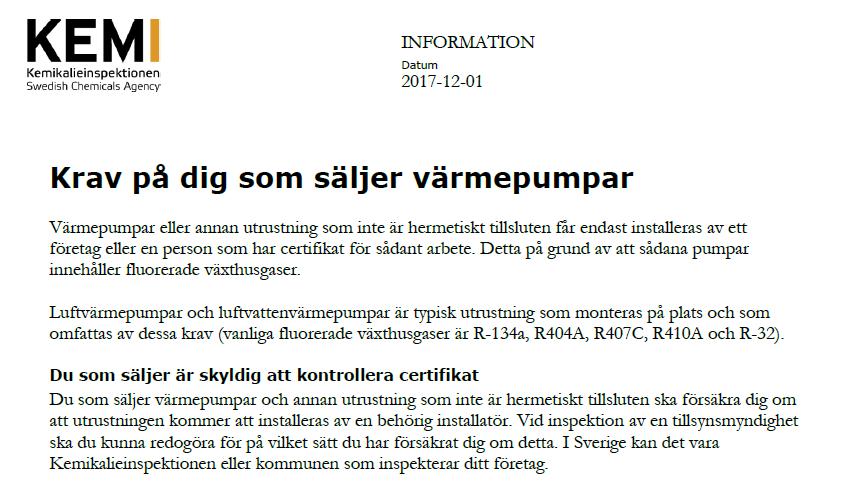

13 System fyllda med F-gas, icke hermetiska Får endast säljas till slutanvändare om det kan bevisas att installationen utförs av ett företag med certifikat 13

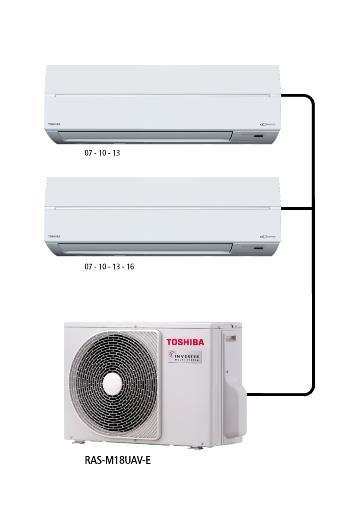

14 System fyllda med F-gas, icke hermetiska 14

15 Nedfasning av HFC användning År Andel GWP % % % % % % % 429 GWP i genomsnitt om den totala mängden är konstant 15

16 Den Svenska Köldmedie-förordningen SFS 2016:1128 Publicerad Den nya förordningen träder i kraft vid årsskiftet (1 januari 2017) med några få undantag (16-20, 24, 27 ). Ozonnedbrytande ämnen regleras i en egen förordning (SFS 2016:1129). Föranmälan till tillsynsmyndighet ändras gränsen från 10 kg till 14 ton CO2e För årsrapporteringen till tillsynsmyndighet ändras gränsen från 10 kg till 14 ton CO2e (vid summering av all läckagekontrollpliktig utrustning) Årsrapporteringskravet gäller även mobil utrustning och anläggningar på fartyg. Från 1/ är det obligatoriskt med företagscertifikat även för företag som arbetar med mobil AC-utrustning 16

17 Mobil kyla MAC direktivet 2006/40 med 307/2008 som ger utbildningsintyg Mobila kylaggregat i EU 517/2014 Företagscertifikat i kategori I eller II (<3kg) Personcertifikat i motsvarande kategori Svenskt tillägg i SFS 2016:1128 All mobil kyla ska hanteras som stationär Mobil luftkonditionering (AC) i fordon Personligt certifikat kategori V = I+II Företagscertifikat i kategori V Under 3kg certifierad arbetsledare + (utbildningsintyg) Från 3 kg till 20 ton CO2e (ca 15 kg R134a) 17

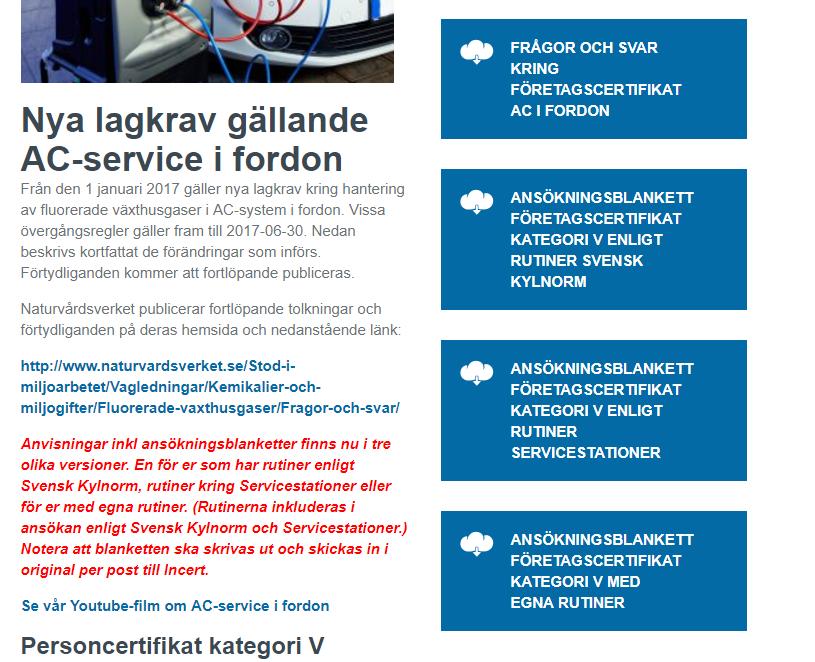

18 Mobil kyla på Incerts hemsida 18

19 SFS 2016:1305 Förordning om ändring i förordningen (2016:1130) om ändring i förordningen (2012:259) om miljösanktionsavgifter; utfärdad den 20 december Regeringen föreskriver i fråga om förordningen (2012:259) om miljösanktionsavgifter dels att 9 kap förordningen i stället för lydelsen enligt förordningen (2016:1130) om ändring i den förordningen ska ha följande lydelse, dels att ikraftträdande- och övergångsbestämmelserna till förordningen (2016:1130) om ändring i den förordningen ska ha följande lydelse. 19

20 SFS 2016: kap. 17 För en överträdelse av 10, 11, eller 16 förordningen (2016:1128) om fluorerade växthusgaser genom att inte uppfylla föreskrivna krav för läckagekontroll ska en miljösanktionsavgift betalas med kronor. 18 För en överträdelse av 13 förordningen (2016:1128) om fluorerade växthusgaser genom att inte ha upprättat och fört register ska en miljösanktionsavgift betalas med kronor. 19 För en överträdelse av 14 förordningen (2016:1128) om fluorerade växthusgaser genom att inte underrätta tillsynsmyndigheten ska en miljösanktionsavgift betalas med kronor. 20 För en överträdelse av 15 förordningen (2016:1128) om fluorerade växthusgaser genom att vara försenad med att lämna in en rapport ska en miljösanktionsavgift betalas med kronor. 21 För en överträdelse av 17 eller 18 förordningen (2016:1128) om fluorerade växthusgaser genom att inte uppfylla föreskrivna krav på certifiering ska en miljösanktionsavgift betalas 1. med kronor, om den som är skyldig att betala avgiften är en fysisk person eller en ideell förening, och 2. med kronor, om den som är skyldig att betala avgiften är en juridisk person som inte är en ideell förening. 20

21 Genomförandeförordningar Tillägg till F-gasförordningen EU/2015/2067 Certifiering EU/2015/2068 Märkning EG/1516/ Läckagekontroller 21

22 EU/2015/2067 Certifiering 22

24 EU/2015/2067 Certifiering Personcertifikat krävs när man utför Läckagekontroll av utrustning som innehåller fluorerade växthusgaser i kvantiteter på 5 ton CO 2e eller mer Återvinning Installation Reparation, underhåll eller service. Nedmontering Företagscertifikat krävs när man utför Installation Reparation, underhåll eller service. Nedmontering 24

25 Kategori I Certifikat utfärdas i 5 kategorier Ingrepp för alla fyllnadsmängder Kategori II Ingrepp med fyllnadsmängder 3kg Kategori III Återvinning av fyllnadsmängder 3 kg Kategori IV Läckagekontroller utan att göra ingrepp Kategori V (Sverige) Ingrepp i luftkonditioneringsanläggningar i fordon 25

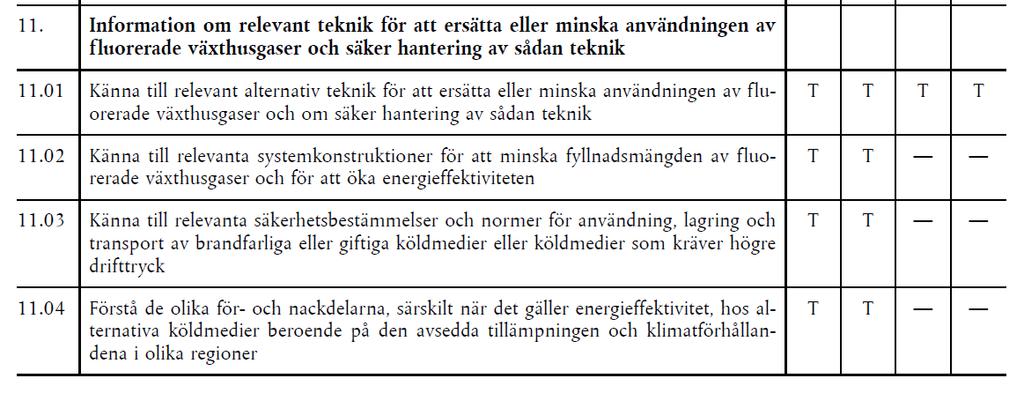

26 EU/2015/2067 Certifiering Krav för personligt certifikat Godkänt skriftligt prov avseende kunskaper om teknik och bestämmelser Godkänt praktiskt prov avseende förmågan att uppfylla kraven på miljö och säkerhet Uppfyller kraven enligt SS-EN Utförs på av Incert godkänt Examinationscenter Certifikaten gäller i 5 år Yrkesverksamhet måste uppdateras varje år Verksamheten är ackrediterad av Swedac 26

32 EU/2015/2067 Certifiering Krav för företagscertifikat Personal med giltigt certifikat i sökt kategori Tillgång till för verksamheten nödvändig utrustning Dokumenterade rutiner för köldmediehanteringen och hantering av utrustningen Blanketter och anvisningar på 32

33 I ansökan av företagscertifikat ska följande uppgifter framgå: 1. Förteckning över certifierade personer i företaget 2. Vilken kategori som avses. 3. Förteckning över utrustning och instrument som berör certifieringens krav 4. Rutiner för egenkontroll av utrustningen 5. Rutiner för hur läckagekontroll sker 6. Rutiner för hur köldmediehantering av system sker 7. Rutiner för hur evakuering/vakuumsugning av system sker 8. Rutiner för hur hantering av anläggningsregister sker 9. Av behörig person undertecknat avtal 10. Kopia på företagets registreringsbevis. 33

35 EU/2015/2068 Märkning Kylutrustning Luftkonditioneringsutrustning Värmepumpar Alla behållare för f-gas Med flera 35

36 EU/2015/2068 Märkning Ange att den innehåller fluorerade växthusgaser Den vedertagna beteckningen Mängden i kg samt ton CO 2e Vara tydlig läsbar och outplånlig Placeras vid eller nära service portar 36

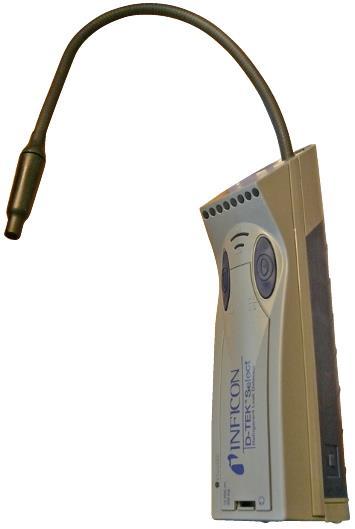

37 EG/1516/ Läckagekontroller Register över utrustning Kontroll av register Regelbundna kontroller Val av mätmetod Direkt mätmetod Indirekt mätmetod Krav på utrustning < 5 gram/år Reparation av läckage Uppföljningskontroller 37

38 Sammanfattning F-gasförordning Gäller sedan En F-gas definieras i Bilaga 1 HFC kommer att fasas ut på sikt Nya låg-gwp köldmedium kommer Fyra + en kategorier för person- och företagscertifikat Branchrekommendationer på Kompletteras med en svensk förordning 38

39 EU Direktiv En installation ska alltid CE-märkas Installationen måste vara CE-märkt innan den överlämnas till användaren För att visa att installationen är säker att använda och att anläggningen uppfyller de grundläggande säkerhetskraven 39

40 Standarder vs. lagar, direktiv och förordningar, vad är vad? Lagar & Förordningar EU Direktiv Harmoniserad standard Standarder och Tekniska specifikationer 40

41 För kylinstallationen viktiga direktiv Maskindirektivet MD 2006/42/EG AFS 2011:7 (2008:3) Tryckutrustningsdirektivet PED 2014/68/EU AFS 2016:1 PED AFS 2017:3 Användning och kontroll (SE) Lågspänningsdirektivet LVD 2014/35/EG ELSÄKFS 2016:1 41

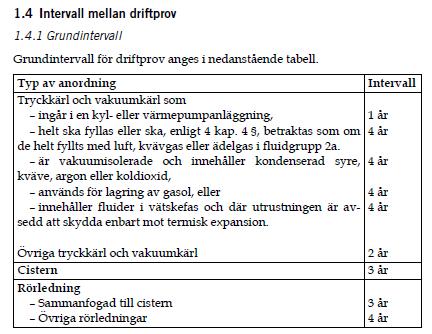

42 Användning och kontroll av trycksatt anordning AFS 2017:3 42

45 SS-EN 378-1Grundläggande krav, definitioner, klassificering och urvalskriterier Tillämpningsområde Definitioner Klassificering Kylsystem Utrymmen Köldmedium ny klass A2L Förläggning av kylutrustning Begränsning i köldmediefyllning Köldmediegeskaper (> 120 st) TEWI begreppet Skydd för personer i kylrum Speciella krav för isbanor 45

46 Köldmedieklassning enligt ISO 817/EN 378 Låg giftighet Hög giftighet Ej antändbart A1: HFC, CO 2 B1: Används sällan Låg brandfarlighet/svårantändlig A2L: HFO, R32 B2L: NH 3 Låg brandfarlighet A2: R152a B2: Används sällan Hög brandfarlighet A3: HC B3: Finns ej 46

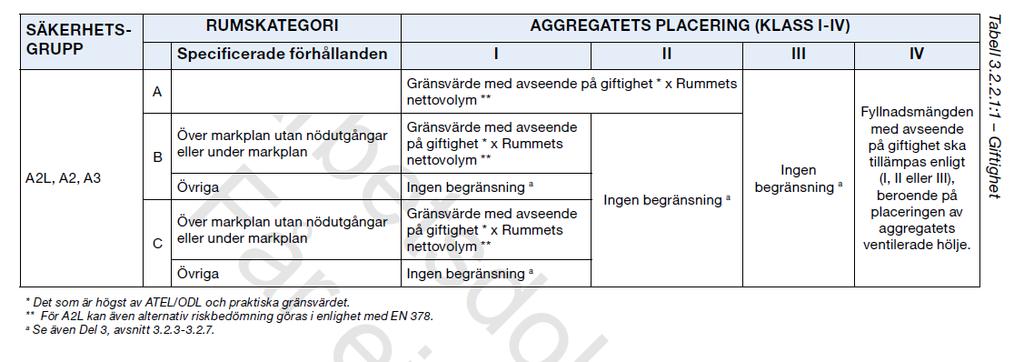

47 Tillåten fyllnadsmäng 47

48 SS-EN Utformning, konstruktion, provning, märkning och dokumentation Allmänna säkerhets- och miljökrav Harmonisering mot direktiv Säkerhetskrav för kylaggregat Kategori enligt PED Högsta tillåtna tryck PS Specificerande temperaturer Krav för skyddsutrustning för system Val av SÄV och pressostater Provningar Hållfasthet Täthet Säkerhetsbrytutrustning Provning av hela installationen (1,1 x PS) Märkning Dokumentation Instruktionsmanual Loggbok 48

49 EN 378-2:2016 Harmoniserad mot ZA: 2014/68/EU, PED ZB: 2006/42/EU MD Publicerad i Official Journal 49

50 Från bilaga ZA EN Avsnitt/delavsnitt i denna Europeiska Standard Grundläggande krav (ERs) i Direktiv 97/23/EG Förklarande anmärkningar/kommen tarer tillräcklig hållfasthet b), d), , Annex A 2.3 Säker hantering och drift , , , , Dränering & ventilering e), Korrosion 6.2.1, , , Aggregat (a) Fyllning och tömning (b) Fyllning och tömning (c) Fyllning och tömning (a) Skydd mot skadligt tryck 6.2.5, , , , , , Säkerhetstillbehör Säkerhetstillbehör Figure 1 part A, B and D Säkerhetstillbehör , yttre brand , , , Slutkontroll Provning Kontroll av säkerhetsutrustningar Märkning och skyltar , , Driftinstruktioner (a) Rörledning (d) Rörledning 50

51 Varför ska man använda en harmoniserad standard? När marknadskontrollen har synpunkter på CE-märkning Bevisbörda vid tvist Följer man en harmoniserad standard får marknadskontrollen bevisa vad man gjort fel Följer man någon annan standard eller använder en egen konstruktion, får man själv bevisa att man gjort rätt Var står detta? 51

52 SS-EN Uppställningsplats och personskydd Placering av kylutrustning Maskinrum Elektriska installationer Säkerhetslarm Detektorer Instruktioner, manualer och anslag Heta ytor och tillfälligt höga temperaturer Personlig skyddsutrustning 52

53 SS-EN Drift, underhåll, reparation och återtagning Driftinstruktioner för drift- och underhållspersonal Ändamålet med systemet Beskrivning av maskineriet och utrustningen Schematiska ritningar över kylsystem och elektriska kretsar Instruktion angående start, stopp och stillestånd Instruktion angående avlägsnandet av arbetsmedier och utrustning Orsaker till de vanligaste felen och åtgärder som ska vidtagas Loggbok/register Se också F-Gasförordningen Tillsyn under drift Periodisk läcksökning Läcksökning efter ingrepp Se också F-Gasförordningen Återtagning, återanvändning och bortskaffandet av köldmedium 53

54 SS-EN Drift, underhåll, reparation och återtagning Köldmediesystem Ja Återtaget köldmedium som använts i samma system Nej Tung förorening från motorbrand Ja Nej Ja Genomgått syratest Nej Reningsbar (Analyser) Nej Ja Ingen speciell behandling av köldmediet Återvinning Rening Destruktion 6.5 Användning i samma system Användning i samma system eller liknande i funktion och komponenter. Service av återvinnaren Inga restriktioner för användning 54

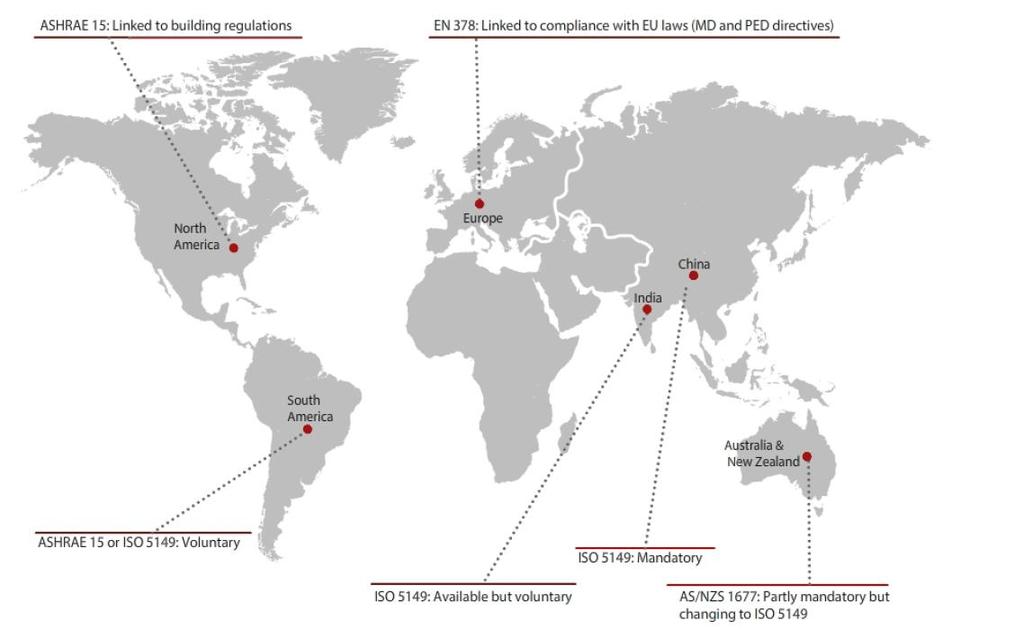

55 Kylstandard i olika världsdelar 55

56 Svensk Kylnorm? Är inte en harmoniserad standard Är en sammanställning av god tekniskt praxis Är endast publicerad i Sverige Ger en god bild av de krav som finns Faktablad med samlad kunskap 56

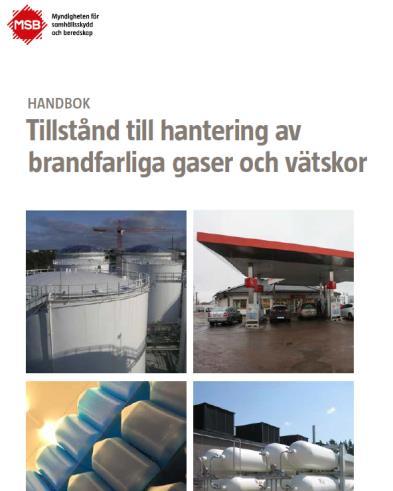

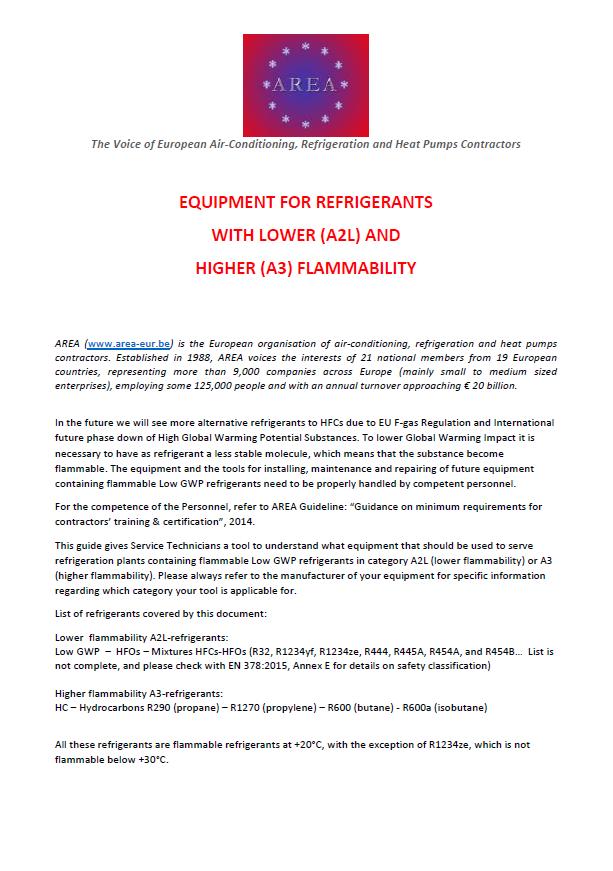

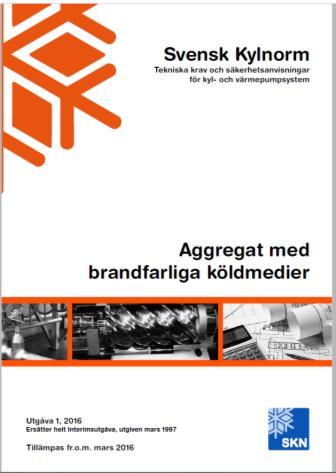

57 Brännbara köldmedium! 57

58 EC calls for flammability standards review Posted on Sunday, December 11, 2016 EUROPE: The European Commission sees current flammable refrigerant standards as a barrier to low GWP alternatives and recommends that these should be urgently addressed. The new Commission report is based on responses from 24 member states and is due to be published on January 1. It concludes that flammable refrigerant standards at international, European and national level appear to be a major barrier to the uptake of these climate friendly alternatives to HFCs. 58

59 Sammanfattning F-Gasförordningen (EU) 517/2014 Genomförandeförordningar Certifiering (EU) 2015/2067 Märkning (EU) 2015/2068 Läckagekontroll 1615/2007 Svenskköldmedieförordning SFS 2016:1128 Svenska tilläggskrav - mobil Sanktionsavgifter Direktiv, PED 2014/68/EU AFS 2017:3 Användning och kontroll av trycksatta anordningar Harmoniserad standard SS-EN :2016 färdig på svenska Regenerering av köldmedium Svensk Kylnorm God teknisk praxis + FAKTABLAD Brännbara medier EU kommissionen har observerat att olika lagstiftning i medlämsländerna kan vara ett hinder för införandet av LGWP köldmedium 59

60 Köldmedium 60

61 Köldmedieanvändningen Viktiga årtal 1834 Perkins använder eter som köldmedium 1867 Carré använder R717, ammoniak, som köldmedium 1930 DuPont inför freoner som köldmedium 1974 Molina/Rowland varnar för Ozonhålet 1987 Montreal Protokollet skrivs under 1990-talet Begränsningar och förbud mot CFC/HCFC 1997 Kyoto Protokollet skrivs under 2010-talet Begränsningar och förbud mot HFC inom EU 2014 F-gasförordningen begränsar användning och hantering av växthusgaser 2020-talet Vi använder mer naturliga köldmedium igen eller 61

62 st CFC + 1 st HCFC + 7 st övriga R12 R22 R502 R12B1 R13 R13B1 R21 R114 R11 R113 62

63 st HFC (varav 5st med lägre GWP) + 2st HFO + 3st HC + 1st CO 2 = 23st HFC & Blends med höga GWP R134a R404A R407A R407C R407F R410A R507 R417A R452A Iceon 89 R508B R23 HFC & HFO blends med lägre GWP R448A R450A R444A R447A R32 HFO med lågt GWP R1234yf R1234ze Naturliga köldmedium med obetydligt GWP HC R290 R600a R1270 Koldioxid R744 63

64 ASHRAE Standard 34, köldmedienomenklatur 64

65 ASHRAE Standard 34, köldmedienomenklatur R400-serien Zeotrop köldmedieblandning med glide R500-serien Lika nummer, samma komponenter med olika procenttal indikeras med stor bokstav t. ex. R407C och R407F Azeotrop köldmedieblandning utan glide R700-serien Lika nummer, samma komponenter med olika procenttal indikeras med stor bokstav t.ex. R513A och 513B Naturliga köldmedium som efter siffran sju har molekylvikt, R744, CO2 ger C=12 och O=16, 12+2x16=44 R717, NH3 ger N=14 och H=1, 14+3x1=17 66

66 Köldmedieklassning enligt ISO 817/EN 378 Låg giftighet Hög giftighet Ej antändbart A1: HFC, CO 2 B1: Används sällan Låg brandfarlighet/svårantändlig A2L: HFO, R32 B2L: NH 3 Låg brandfarlighet A2: R152a B2: Används sällan Hög brandfarlighet A3: HC B3: Finns ej Antal köldmedium i SS-EN 378 är ca 130 st, både f-gaser och övriga 67

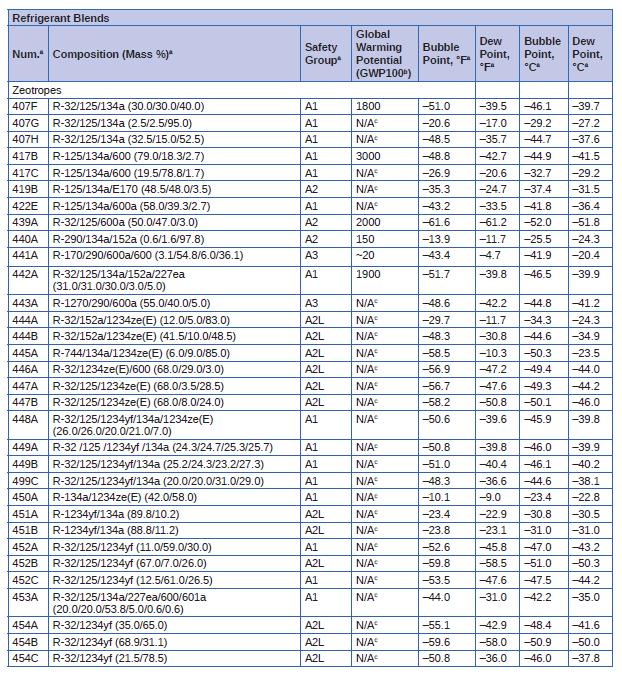

67 EN

68 EN

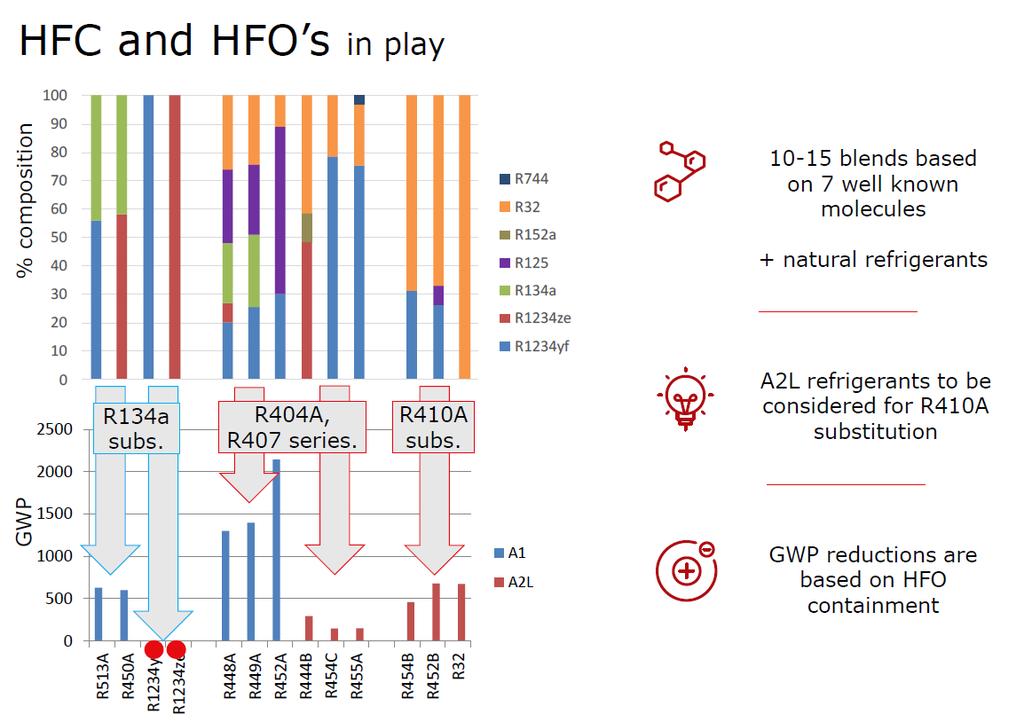

69 ur: Danfoss Refrigerant week

70 ur: Danfoss Refrigerant week

71 Kan vi inte använda bara naturliga köldmedium? 72

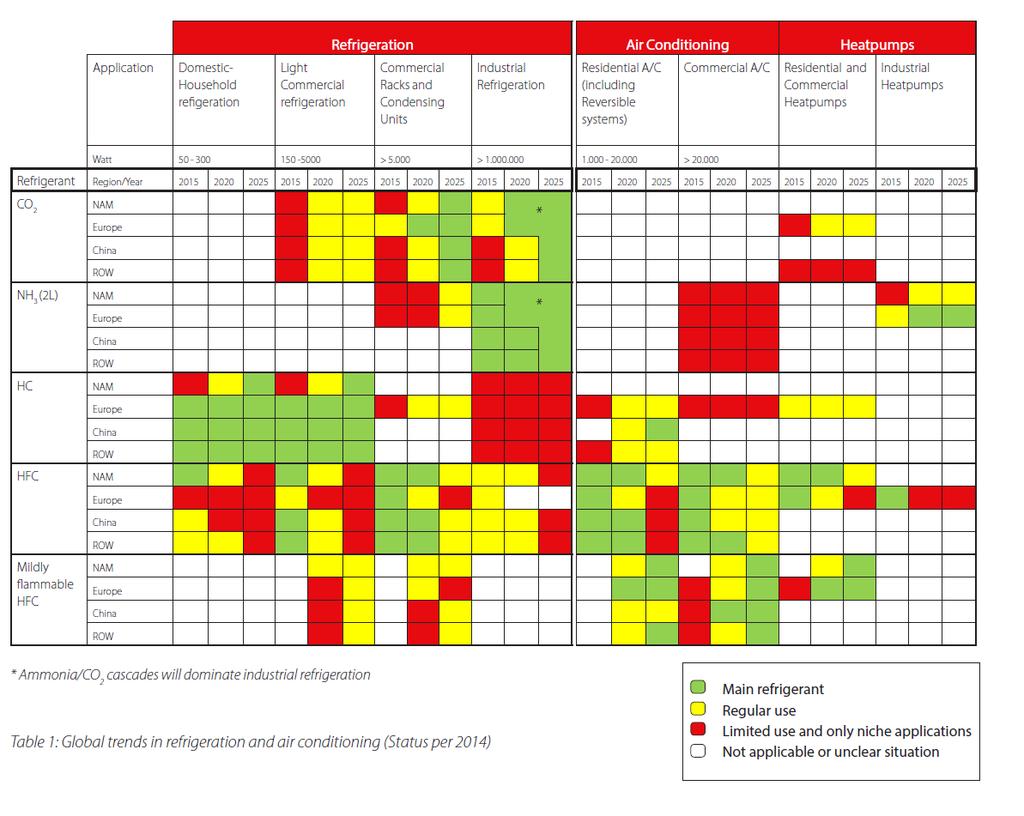

72 Köldmedietrender i världen 73

73 Köldmedietrend i Europa Kommersiell kyla Komfortkyla/Air condition Värmepumpar Applikationsområde Hushåll Kyl & frys Lätt kommersiell Kiosk, bensinmack, Närabutiken Kommersiell Butiker, Supermarket, lager Industri Bostäder Kommersiella lokaler som butiker och kontor Kyleffekt Watt Watt > 5 kw > kw 1-20 kw >20 kw Bostäder och kommersiella lokaler Industriella värmepumpar Köldmedium R744 - tryck R717 - toxiskt HC - brännbart HFC - GWP HFC & HFO lätt brännbart (A2L) Huvudsakligt köldmedium Kan användas Begränsad eller olämplig användning Inte användbar eller inte utredd Källa 74

74 Sammanfattning F-gasförordningen begränsar utsläpp och användning av gaser med högt GWP-tal Lågt GWP-tal innebär att köldmediet kan vara brännbart Vi kommer alltså att använda mer brännbara gaser i framtiden För att kunna erhålla certifikat för f-gaser måste man ha kunskaper, utrustning och rutiner Vad ska vi ställa för krav på certifieringen i framtiden? Kunskaper hos personer om alternativa, brännbara, köldmedium Utrustning och rutiner för företagen Behöver vi, särskilt, certifikat för att arbeta med brännbara gaser i framtiden? 75

75 76

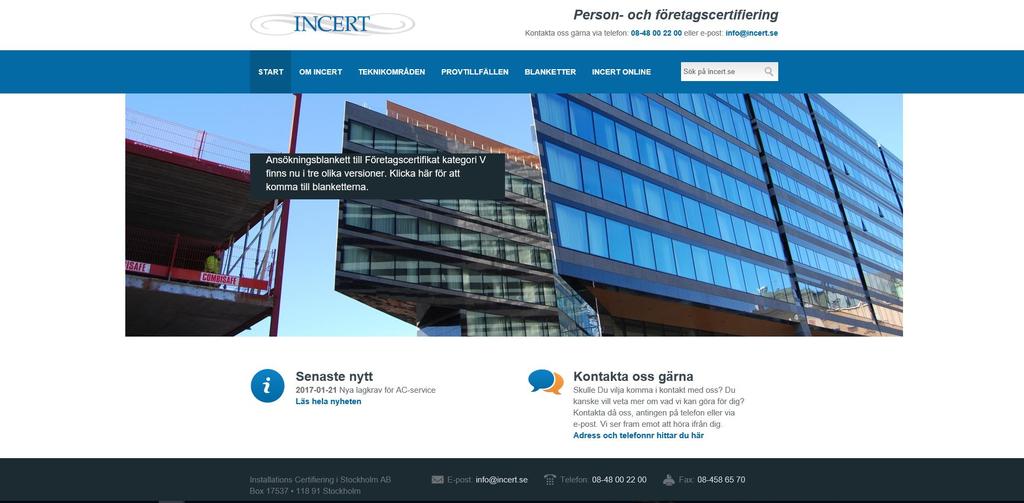

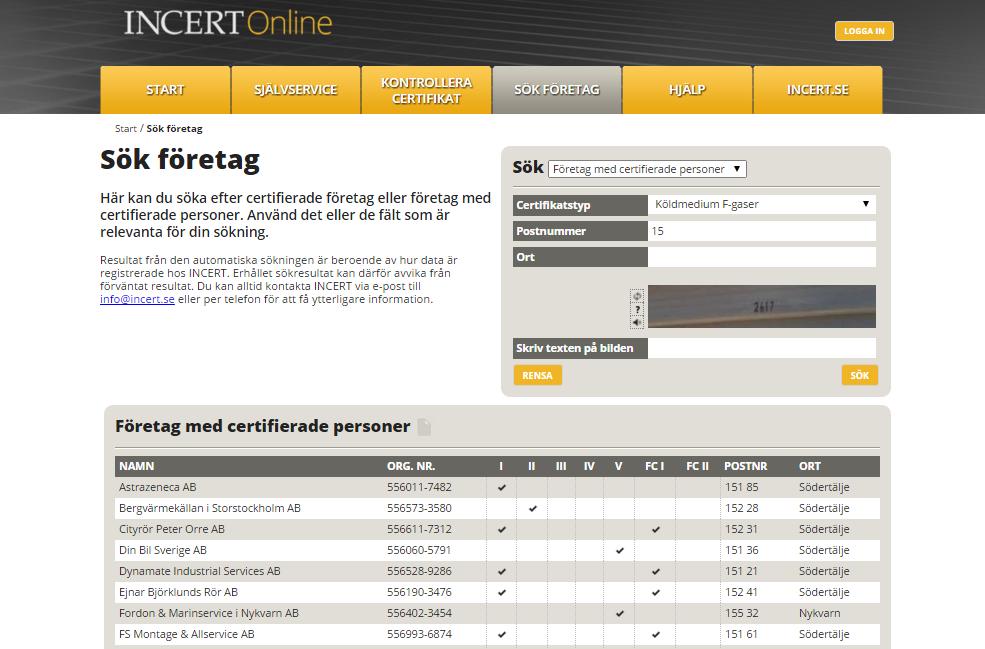

76 För kontroll av certifikat Incert online 77

77 Länkar Incerts hemsida även Sveriges officiella informationskanal för tillämpning och tolkning av F-gasförordningen Naturvårdsverkets frågor och svar om f-gasförordningen 78

78 Tack för uppmärksamheten! Cert.-ing.: Mats Blomkvist Telefon: E-post: Hemsida: Serviceportal: 79
