1 VÄSTRA URSVIK, SUNDBYBERGS STAD Systemhandling, PM Miljötekniska förhållanden Framställd för: Sundbybergs stad RAPPORT Uppdragsnummer: Distributionslista: Sundbybergs stad Golder Associates

2 Innehållsförteckning 1.0 UPPDRAG OCH SYFTE OMRÅDESBESKRIVNING Historik Geologi och hydrogeologi Potentiellt förorenade områden enligt MIFO Skyddsobjekt UTFÖRDA UNDERSÖKNINGAR Försvarsmakten, miljöteknisk undersökning och sanering WSP, Platsspecifika riktvärden WSP, Översiktlig miljöteknisk markundersökning Golder, Tvärbanan Niras, Undersökning av MILO-området Golder, Miljötekniska undersökningar i systemhandlingsskedet SAMMANVÄGD BEDÖMNING Jord Grundvatten ÅTGÄRDSBEHOV Jord Grundvatten KVARSTÅENDE UTREDNINGAR TILLSTÅND REFERENSER Uppdragsnummer i

3 FIGURFÖRTECKNING Figur 1: Översikt över Västra Ursvik och planerade byggnader och gatunät. Illustrationsplan över Västra Ursvik hämtad från Planprogram Ursviks västra delar Figur 2: Vall av sprängsten Figur 3: Arbetsvägens norra del. Fotot taget mot norr. Kistatornet ses i bakgrunden Figur 4: Rester från misstänkt kabelbränning i områdets sydöstra del. Fotot är taget mot väst Figur 5: Fotot är taget i den södra delen av Västra Ursvik och visar den varierande markytan som vittnar om förekomst av fyllnadsmassor. Fotot är taget mot syd och i bakgrunden skymtar återvinningscentralen och bakom den det f.d. SEB-kontoret Figur 6: Flygfoto över Västra Ursvik från hösten 2013 då E18 höll på att byggas. På fotot är två etableringsområden markerade med vitstreckade fyrkanter Figur 7: MILO-området röd cirkel och uppskattad grundvattenströmningsriktning blå pilar i den västra delen av området Figur 8: Figuren visar områden där en åtgärd bedöms krävas. i den sydvästra delen av Västra Ursvik har föroreningshalter >MKM påträffats tre punkter. Områdets storlek uppskattas till 2000 m 2. I den sydöstra delen av området södra stadsdelsparken har kabelbränning utförts och ytlig mark misstänks kunna vara förorenad. Områdets storlek uppskattas till 1000 m BILAGOR BILAGA A Situationsplan BILAGA B Fältrapport BILAGA C Resultatkarta Uppdragsnummer ii

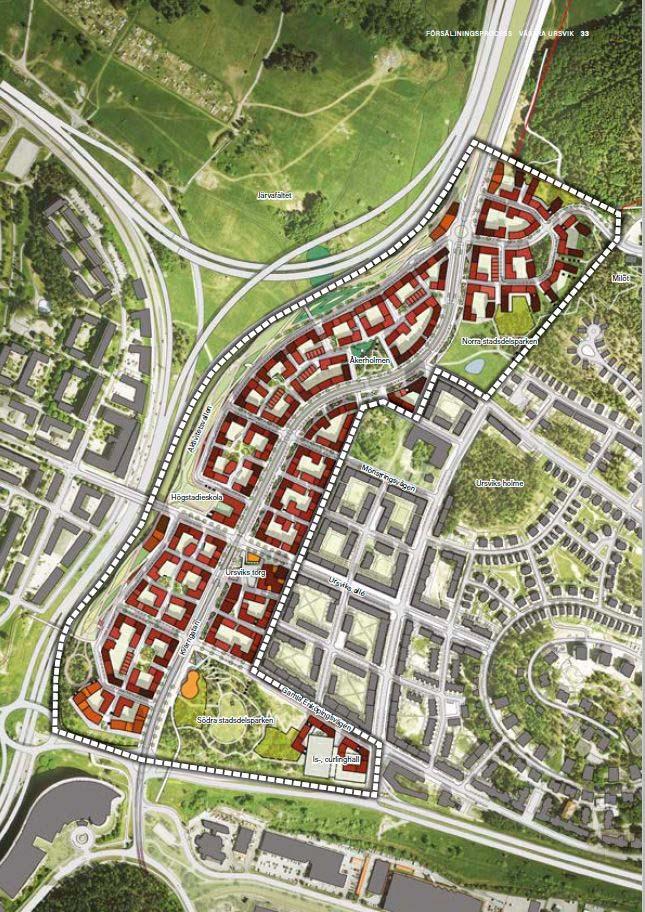

4 1.0 UPPDRAG OCH SYFTE Västra Ursvik utgör den västra delen av stadsutvecklingsprojektet Stora Ursvik, Sundbybergs Stad, inom vilket bostäder för ca personer planeras att byggas fram till år 2026, se Figur 1. Golder Associates AB Golder har på uppdrag av Sundbybergs Stad utfört miljöteknisk projektering och undersökning i systemhandlingsskede för gator, nya vatten- och avloppsledningar samt dagvattenhantering inom Västra Ursvik. Figur 1: Översikt över Västra Ursvik och planerade byggnader och gatunät. Illustrationsplan över Västra Ursvik hämtad från Planprogram Ursviks västra delar Uppdragsnummer

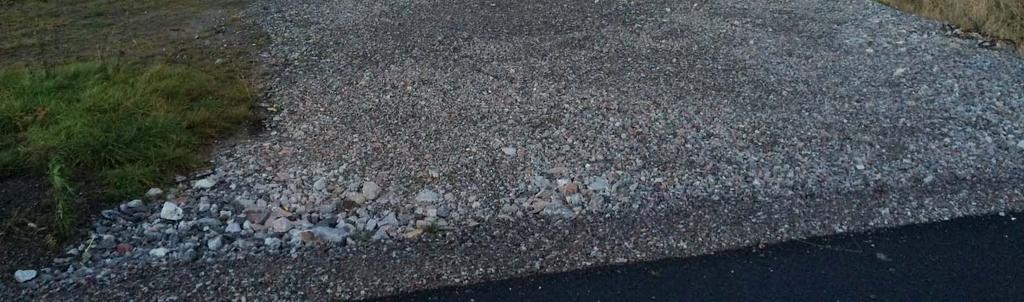

5 2.0 OMRÅDESBESKRIVNING Ursviks västra delar är del av ett stort stadsutvecklingsområde i Ursvik Stora Ursvik. I norr gränsar området till väg E18 och en nedlagd militäranläggning. I söder gränsar området till Enköpingsvägen. I öster ligger ett nybyggt bostadsområde och i väster ligger Ulvsundavägen/E18. Den norra delen av Västra Ursvik förefaller relativt orörd. Den nordöstra delen är skogsklädd och ligger något högre i terrängen. En konstgjord vall ligger i skogskanten Figur 2. Enligt uppgift från Sundbybergs Stad består vallen av sprängsten, förmodligen från militärområdets bergtunnlar. I övrigt är det norra området blött, närmast sankt. Figur 2: Vall av sprängsten. En gammal arbetsväg sträcker sig genom hela Västra Ursvik, från norr till söder. I den norra delen av området är vägen grusad, men ett par hundra meter söder ut övergår den till att vara asfalterad Figur 3. Arbetsvägen används för byggtrafik och för mellanupplag av jordmassor. Uppdragsnummer

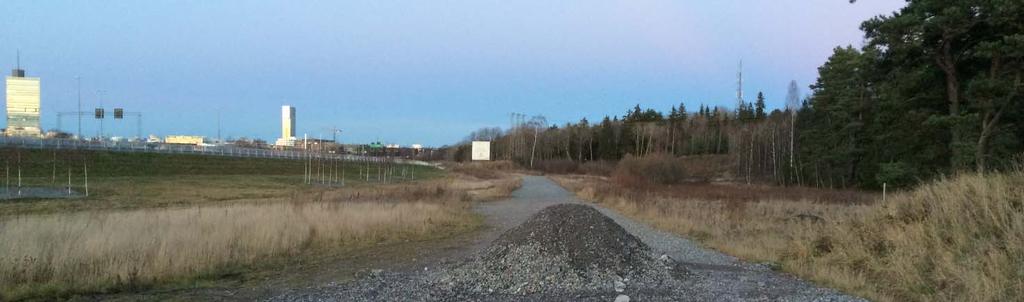

6 Figur 3: Arbetsvägens norra del. Fotot taget mot norr. Kistatornet ses i bakgrunden. De östra delarna av området används i nuläget till stor del som arbets- och etableringsområde för utveckling av bostadsområdet som gränsar till Västra Ursvik. I den sydöstra delen ligger en skogsklädd höjd med berg i dagen. På höjden ligger Rinkeby kvarn. Öster om Rinkeby kvarn ligger ett område där det förekommit/förekommer kabelbränder. Vid platsbesöket låg en mängd kablar på platsen Figur 4. Uppdragsnummer

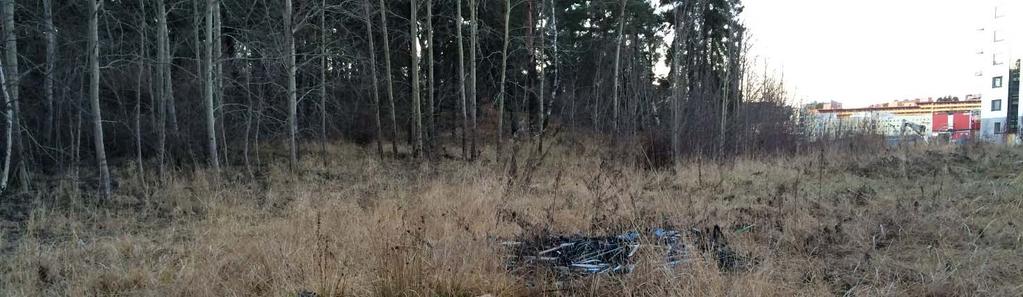

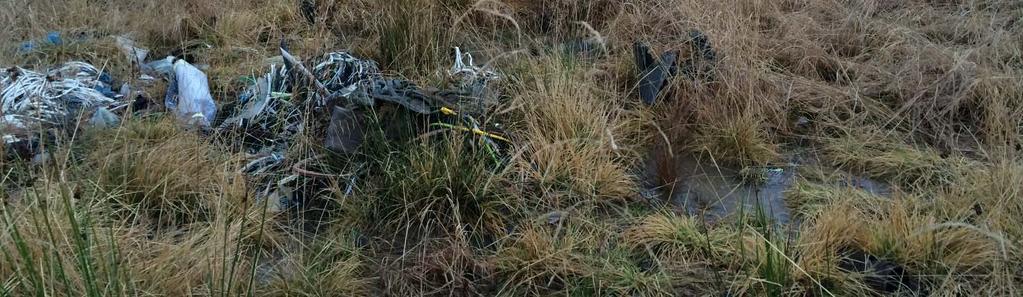

7 Figur 4: Rester från misstänkt kabelbränning i områdets sydöstra del. Fotot är taget mot väst. I den södra delen av området går berget i dagen på ett flertal platser. En återvinningscentral, för privatpersoner, ägd av Sörab, ligger i den sydvästra delen av området. Anläggningen är relativt ny och ger intryck av att vara välskött. Marken norr om återvinningscentralen, i den västra delen av Västra Ursvik, används som arbetsområde för en bro som ska sammanlänka Rinkeby med Ursvik. I området ligger stora högar med sprängsten/bergkross och annat fyllnadsmaterial. Ett antal arbetsvägar finns inom området. Området är generellt skräpigt. Markytan i området varierar på ett sätt som tyder på att området fyllts upp med fyllnadsmassor Figur 5 i olika serier. Uppdragsnummer

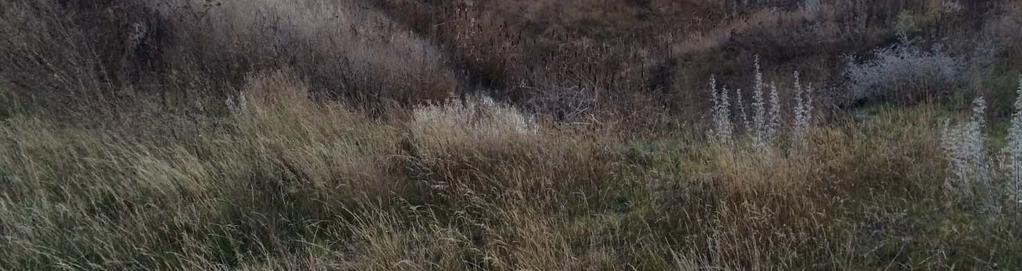

8 Figur 5: Fotot är taget i den södra delen av Västra Ursvik och visar den varierande markytan som vittnar om förekomst av fyllnadsmassor. Fotot är taget mot syd och i bakgrunden skymtar återvinningscentralen och bakom den det f.d. SEBkontoret. Stora delar av den västra sidan av området har använts som arbets- och etableringsyta vid ombyggnad av E18. I mitten av området på den västra sidan ligger idag ett område med träd och synligt ytvatten. Området norr om ytvattnet är gräsbevuxet, här har tidigare varit ett etableringsområde med byggbodar, upplagsytor och parkeringsplatser. 2.1 Historik Den norra delen av Västra Ursvik har tidigare tillhört Försvarsmakten. På den del av området som nu ska exploateras har det tidigare funnits bland annat en sprängbunker, ett explosivämnesförråd, en sprängbrunn och ett mäthus till brunnen. Försvarsmakten, 2006 På den södra delen av området har det funnits en motocrossbana fram till år 1999, det är oklart när banan etablerades. Därefter har det bedrivits en Driving Range för golf inom området för den f.d. motocrossbanan. Stora delar av området har under senare tid utgjort arbetsområde vid byggandet av E18. Utbyggnaden av Kymlingelänken till motorväg och omnumrering till E18 slutfördes hösten Under byggtiden etablerade Trafikverket ytor för förvaring av byggnadsmaterial och maskiner på stora delar av Västra Ursvik. Trafikverket byggde även nya arbetsvägar och avlägsnade äldre vägar. På området har även jord- och bergmassor samt annat material för byggandet av vägen förvarats. Det är troligt att jordmassor har flyttats runt och att fyllnadsmassor med okänt ursprung förts in i området WSP, De f.d. etableringsområdena syns tydligt på flygfotot i Figur 6. Ett etableringsområde låg i den sydvästra delen av Västra Ursvik och ett låg i de centrala delarna. Uppdragsnummer

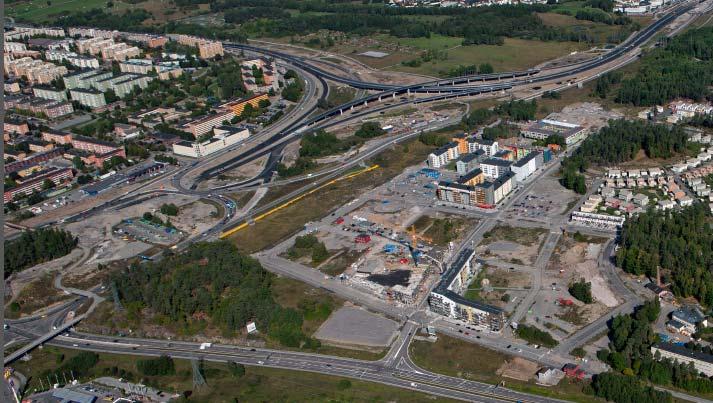

9 Figur 6: Flygfoto över Västra Ursvik från hösten 2013 då E18 höll på att byggas. På fotot är två etableringsområden markerade med vitstreckade fyrkanter. 2.2 Geologi och hydrogeologi Enligt Sveriges Geologiska Undersöknings SGU:s jordartskarta består jordlagerföljden i det södra området av fyllning ovan lera och silt som underlagras urberg. Ställvis kan ett tunnare moränlager överlagra bergytan. Resultat från utförda undersökningar tyder på att jordlagerföljden i den södra delen av området består av fyllnadsmassor ned till mellan en 1 till tre 3 meter under markytan m.u.my, följt av sandig siltig lera. I den norra delen av området är fyllnadsmassornas mäktighet mindre och naturliga marklager förekommer i större utsträckning mull underlagrad av lera. Stopp mot berg noteras i flertalet punkter i den sydligaste och i den nordöstra delen av undersökningsområdet. Grundvattnet påträffas på ca 1 till 3 m djup. I den östra delen av området varierar uppmätta grundvattennivåer mellan +10 och +11. I den västra delen av området uppmäts nivåer kring +8, RH Potentiellt förorenade områden enligt MIFO Enligt Länsstyrelsens kartapplikation för potentiellt förorenade områden och metodik för inventering av förorenade områden MIFO finns ett objekt markerat inom Västra Ursvik. Objektet gäller massor förorenade med alifater och PAH i halter över Naturvårdsverkets generella riktvärden för jord och känslig markanvändning KM som uppkommit vid ett hydrauloljeläckage från en grävmaskin vid Trafikplats Rinkeby, E18 år Enligt uppgift från Sundbybergs kommun skall de förorenade massorna ha grävts bort. Bortgrävd mängd uppgick till 204 ton. Uppdragsnummer

10 2.4 Skyddsobjekt Enligt Vatteninformationssystem Sveriges VISS kartapplikation finns det ett naturreservat nordost om Västra Ursvik och ett kulturreservat mot nordväst. Igelbäcken ligger ca 500 m norr ut och Bällstaån ligger ca 1,3 km söder ut. Området ligger inte inom vattenskyddsområde. Inget grundvattenuttag sker inom området eller inom den närmaste kilometern enligt SGU:s brunnsarkiv. 3.0 UTFÖRDA UNDERSÖKNINGAR 3.1 Försvarsmakten, miljöteknisk undersökning och sanering På området, som är/var del av fastigheten Sundbyberg 2:44, har Försvarets Forskningsanstalt FOA bedrivit forskningsverksamhet. Området har sedan dess undersökts med avseende på dess föroreningssituation, och där föroreningshalter i jord främst metaller och PAH förekommit överstigande Naturvårdsverkets generella riktvärden för förorenad mark och känslig markanvändning KM har saneringsåtgärder utförts. I ett jordprov uttaget i anslutning till en sprängbunker detekterades TNT. Mjukgörare som ingår i sprängämnen och plaster detekterades i samtliga analyserade jordprover. På grannfastigheten, Sundbyberg 2:77, har det vid sanering påträffats gastuber och glasflaskor med okänt innehåll, stridsvagnsminor samt granater. I saneringsrapporten nämns att det vid exploatering av området bör iakttas försiktighet, som t.ex. att upprätta en beredskapsplan och en plan för säkerhetsåtgärder om miljöoch hälsofarliga objekt påträffas. Försvarsmakten, WSP, Platsspecifika riktvärden År 2007 tog WSP fram platsspecifika riktvärden för jord och planerad bostadsmark och parkmark på uppdrag av Vasakronan WSP, Framtagna riktvärden ligger i nivå med eller något högre än Naturvårdsverkets generella riktvärden för KM. Framtagna riktvärden bedöms inte vara tillämpbara inom föreliggande uppdrag då detta främst innefattat gatumark där föroreningshalter underskridande de generella riktvärdena för mindre känslig markanvändning generellt MKM accepteras. 3.3 WSP, Översiktlig miljöteknisk markundersökning Under våren 2015 utförde WSP undersökningar i området för Västra Ursvik WSP, Arbetena inkluderade provgropsgrävning i 34 punkter, skruvborrprovtagning i 7 punkter och installation och provtagning av grundvatten i 4 punkter. Provtagningar har utförts ned till 1,5 m.u.my. vid provgropsgrävning och ned till 3 m.u.my. vid skruvborrning. Se BILAGA A för provpunkternas placering. Proverna benämns 15Wxx. Resultaten visar generellt på låga föroreningshalter i området, med ställvis förekomst av förhöjda föroreningshalter, främst av metaller och PAH polycykliska aromatiska kolväten. Föroreningshalterna överstiger Naturvårdsverkets generella riktvärden för förorenad mark med känslig markanvändning KM i 7 punkter och mindre känslig markanvändning MKM i 3 punkter. I en 1 punkt belägen öster om Rinkeby kvarn har kabelbränning skett och där uppmättes en halt av zink överstigande Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall FA. I samma prov uppmättes dioxin i en halt över KM men under MKM. Provet är uttaget på nivån 0-0,1 meter under markytan m.u.my. i fyllnadsmassor innehållande tegel, glas, bränt och skrot. Uppdragsnummer

11 I ett prov, uttaget strax söder om återvinningscentralen i den södra delen av området, har en PCB-halt överstigande KM men understigande MKM uppmätts. Prover uttogs i fyllnadsmassor innehållande diverse avfall. WSP, 2015 Föroreningshalter överstigande MKM har påträffas främst i fyllnadsmassor med inslag av tegel, kol eller byggavfall inom den södra och mellersta delen av området. Förorening har påträffats både i ytligt och djupare ned. I den norra delen av området förekommer det inte några större mängder fyllnadsjord utan ursprunglig ostörd jord utgör normen och uppmätta föroreningshalter understiger generellt KM. I den nordligaste provgropen, utförd av WSP år 2015, uppmäts dock en halt av kobolt överstigande KM men understigande MKM. Grundvattenprover har analyserats med avseende på metaller, PAH, alifater, aromater samt screening av volatila och semivolatila ämnen. Generellt uppmäts låga föroreningshalter. I samtliga grundvattenrör påvisas halter av nickel som bedöms som måttliga enligt SGU:s bedömningsgrunder för grundvatten SGU, I ett grundvattenrör påvisas även arsenik i en halt som bedöms som måttlig enligt SGU:s bedömningsgrunder. Samtliga uppmätta halter ligger dock väl under de gränsvärden som anges för otjänligt dricksvatten i Svenska Livsmedelsverkets SLV:s föreskrifter om dricksvatten SLVFS 2001:30. I WSP:s rapport sammanfattas även resultat från tidigare undersökningar i området. Enligt en utredning utförd av WSP år 2008 PM Miljöteknisk provtagning av asfalt och underliggande bärmaterial förekommer inte tjärhaltig asfalt inom Västra Ursvik. 3.4 Golder, Tvärbanan I december 2015 utförde Golder, på uppdrag av Sundbybergs stad, provtagning av jord med skruvborr längs tvärbanans planerade sträckning i Västra Ursvik. Syftet vara att undersöka föroreningssituationen längs tvärbanans planerade sträckning och resultaten arbetades in i en systemhandling för tvärbanan framtagen av Iterio. Se BILAGA A för provpunkternas placering. Proverna benämns 15GAxx. Ett urval av proverna skickades för analys på laboratorium. Föroreningshalter över KM uppmättes i två 2 av tio 10 analyserade punkter. Inga föroreningshalter över MKM uppmättes. Utförande och resultat redovisas i Systemhandling för Tvärbanans sträckning Kistagrenen Iterio, Uppdragsnummer

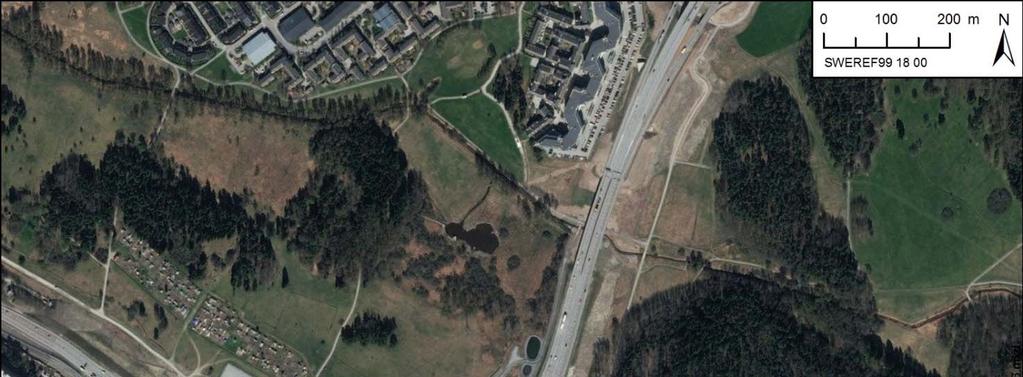

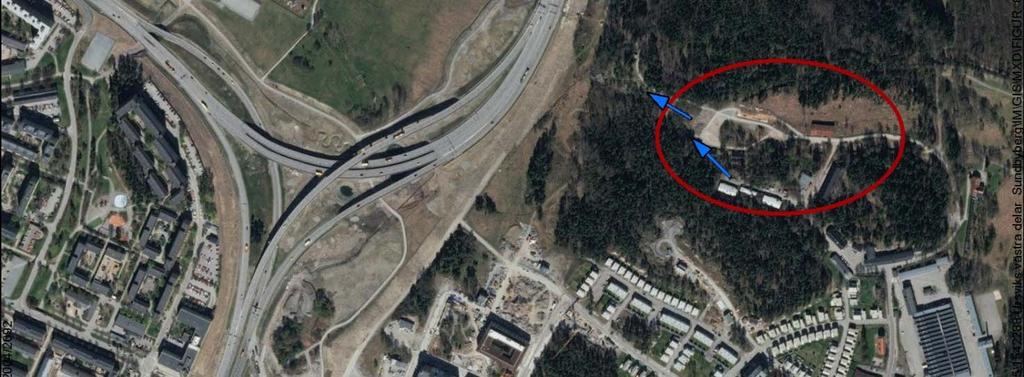

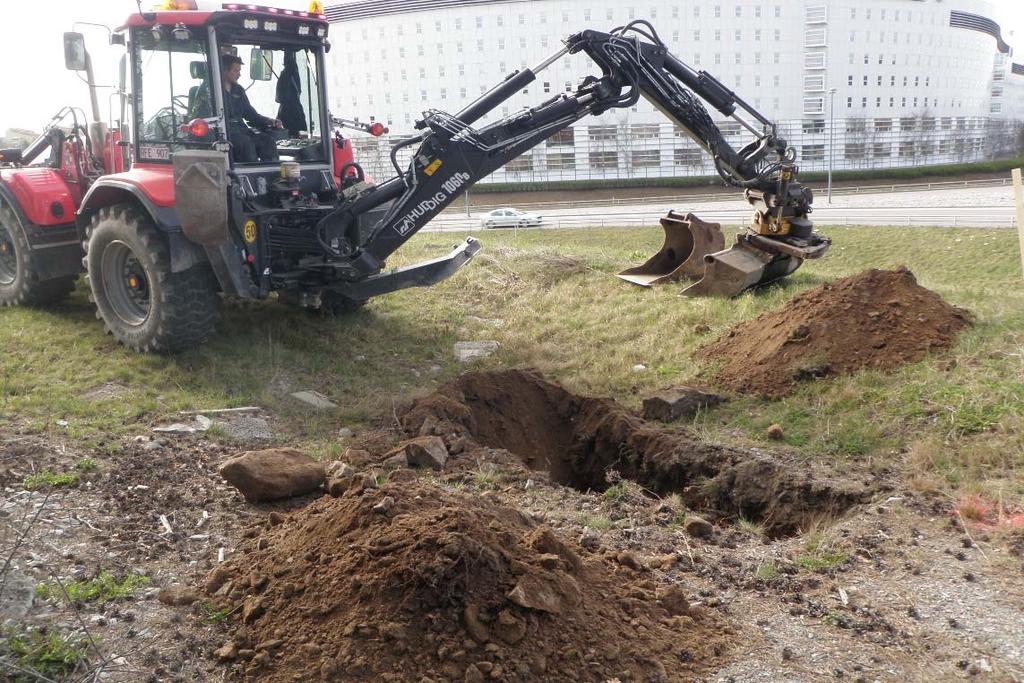

12 3.5 Niras, Undersökning av MILO-området MILO-området Figur 7, som tidigare varit plats för militär verksamhet, har i flera undersökningar påvisats vara förorenat beträffande klorerade alifatiska kolväten CAH. I området har CAH påträffats i samtliga provtagningsmedier porgas, jord, grundvatten, spillvatten. Högst föroreningshalter påträffas i ett område där måleri och gjutning utförts. Grundvattnets strömningsriktning i området bedöms vara mot nordväst och därmed mot Västra Ursviks nordöstra del. I det grundvattenrör som ligger närmast Västra Ursvik har en halt av trikloreten+tetrakloreten på 22 µg/l uppmätts vilket enligt SGU:s bedömningsgrunder för grundvatten motsvarar mycket stark påverkan. Niras, 2017 Figur 7: MILO-området röd cirkel och uppskattad grundvattenströmningsriktning blå pilar i den västra delen av området. 3.6 Golder, Miljötekniska undersökningar i systemhandlingsskedet Under april år 2016 utfördes provgropsgrävning med grävmaskin i 40 punkter längs planerade gatu- och ledningsstråk. Provtagningspunkterna benämns i 16GA3XX, se BILAGA A för placering. Jordprover togs även ut i samband med geotekniska undersökningar för att komplettera provgropsgrävningen provpunkter benämns 16GAXX. Utförandet beskrivs i BILAGA B Fältrapport samt i Markteknisk undersökningsrapport MUR, Geoteknik, Hydrogeologi och Miljöteknik och i dess bilagor. Resultaten beskrivs MUR. Uppdragsnummer

13 Generellt understiger uppmätta metallhalter riktvärdena för MKM och även KM. I ett par provtagningspunkter i den sydvästra delen överstiger uppmätta halter riktvärden för MKM med avseende på ett flertal metaller barium, krom, koppar, kvicksilver, bly och zink. Jordens innehåll av PAH har undersökts i 25 punkter. Alla uppmätta halter understiger MKM men i två punkter, 16GA304 och 16GA309, överstiger halterna PAH-H riktvärdet för KM. Jordens innehåll av alifater, aromater och BTEX har undersökts i 4 punkter. I en av punkterna 16GA321 uppmäts en halt av tyngre alifater C16-C35 överstigande KM men understigande MKM. Provtagning av grundvatten har utförts i 6 punkter. Syftet med provtagningen var dels att undersöka förekomst av petroleumämnen i det undre grundvattenmagasinet då oljelukt noterats vid nivåmätning i ett antal grundvattenrör av stål i området. Dels var syftet att undersöka förekomst av klorerade alifater i området. Resultaten visar inte på någon petroleumförorening i grundvattnet i undre magasin. I tre av grundvattenrören i den norra delen av Västra Ursvik detekteras låga halter av trikloreten och deras nedbrytningsprodukter. 4.0 SAMMANVÄGD BEDÖMNING Nedan diskuteras resultaten från både WSP:s och Golders undersökningar. Fokus ligger på gatumark och områden där ledningar ska läggas vilket varit Golders uppdrag att undersöka och utreda. 4.1 Jord Västra Ursvik har använts av Försvarsmakten, av Trafikverket vid ombyggnad av E18 samt av diverse verksamheter så som motocrossbana och golf Range. Därutöver har kabelbränning förekommit i den sydöstra delen Södra stadsdelsparken. Utifrån resultaten från utförda undersökningar, med avseende på de ämnen som analyserats, bedöms föroreningshalten i området generellt vara låg. Konstaterad förorening förekommer generellt i fyllnadsmassorna och sannolikt har föroreningen i vissa fall förts in och flyttats runt i området med dessa massor. I totalt 6 punkter av 81 provtagna 7 % har föroreningshalter över MKM uppmätts och i 14 st punkter 17 % ligger uppmätta halter mellan riktvärden för KM och MKM. Det innebär att det i 75 % av punkterna inte uppmäts några halter överstigande riktvärdena. I BILAGA C bifogas en karta med samtliga provtagningspunkter där analyser utförts samt klassning av dessa med avseende på högst uppmätta halt av något ämne. I den sydvästra delen av Västra Ursvik, söder om återvinningsanläggningen har förhöjda halter av flertalet metaller uppmätts koppar, kvicksilver, bly och zink som bedöms kräva en åtgärd. I området förekommer fyllnadsmassor ned till 1-1,5 m djup. I fyllnadsmassorna har tegel och andra byggrester noterats. I Södra stadsdelsparken, har en halt av zink överstigande FA uppmätts i en punkt. I samma prov uppmättes dioxin i en halt över KM men under MKM. I området har kabelbränning noterats och provet är uttaget på ytlig jord 0-0,1 m djup, I fyllnadsmassorna noterades även ett innehåll av tegel, glas, bränt material och skrot. Provet bedöms inte vara representativt för jordmassorna generellt i parken men kan visa på ytlig förorening i områden där kabelbränning skett. Uppdragsnummer

14 Halter över MKM har konstaterats ned till 1,5 m djup i en punkt i Västra Ursvik. Fyllnadsmassor belägna djupare ned än 1,5 m.u.my. har generellt sett inte undersökts. Golders bedömning är att jordmassor från största delen av Västra Ursvik med uppmätta halter <MKM och med tillfredsställande geotekniska egenskaper kan återanvändas inom projektet. Massorna kan exempelvis läggas under hårdgjorda ytor, i aktivitetsvallen eller på större djup i andra områden. Detta då föroreningstypen metaller generellt är bunden till jordpartiklar och dess främsta exponeringsväg är dammning eller intag av jord. Massor med föroreningshalter >KM men <MKM bör inte läggas ytligt i områden som inte är hårdgjorda eller i områden där odling kan tänkas ske. Jordmassor innehållande halter >KM men <MKM av ämnen som kan spridas genom ångning t.ex. kvicksilver bör inte återanvändas under framtida byggnader. Återanvändning av massor med acceptabla föroreningshalter inom området innebär både ekonomiska och miljömässiga vinster i och med minskat antal transporter och minskat behov av att föra in jordmassor utifrån. Dokumentation bör ske av vilka massor med föroreningshalt >KM som läggs var. Om massor med föroreningshalter >KM men <MKM inte kan återanvändas inom Västra Ursvik bör de skickas till mottagningsanläggning för KM-massor eller återanvändas i annat projekt där markanvändningen är mindre känslig. 4.2 Grundvatten Uppmätta halter nickel och arsenik i grundvattnet WSP, 2015 bedöms inte utgöra risk för boende inom området, då inget grundvattenuttag sker. Misstänkt petroleumförorening i flertalet grundvattenrör av stål som installerats för nivåmätning bedöms härröra från själva grundvattenrören och de smörjoljor som använts vid tillverkning och installation eller alternativt från sabotage. Inga halter överskridande jämförvärdena har uppmätts i de PEH-rör som installerats intill stålrören till samma djup, vilket styrker denna bedömning. Trikloreten och dess nedbrytningsprodukter klorerade alifater, CAH har uppmätts i grundvattnet i det enda eller i det undre grundvattenmagasinet i den norra delen av Västra Ursvik. Uppmätta halter klassas enligt SGU:s bedömningsgrunder som klass 1 och klass 2 vilket motsvarar mycket låga eller låga halter. Troligtvis härrör föroreningen från MILO-området och har spridits med grundvattnet ned för berget och in under leran i Ursviks västra delar. Det kan dock inte uteslutas att flera källor kan förekomma. Nedbrytningsprodukter som dikloreten och även vinylklorid visar att naturlig nedbrytning av föroreningen förekommer. I MILO-området har petroleumförorening påträffats i marken vilket kan underlätta nedbrytning av klorerade alifater. Uppmätta halter är låga men visar på att en spridning sker och det kan inte uteslutas att högre halter förekommer i närområdet. Ingen åtgärd bedöms krävas gällande uppmätta halter av CAH i grundvattnet med avseende på exponering för framtida boende i området. Dock bör källan/källorna till uppmätta halter av klorerade alifater utredas så det kan säkerställas inte högre halter förekommer inom området. Vid länshållning av djupare schakter vid planerad dagvattendamm och pumpstation kan eventuellt viss rening av vattnet krävas beroende på vilka halter metaller som accepteras vid utsläpp till dagvattenledning. Uppdragsnummer

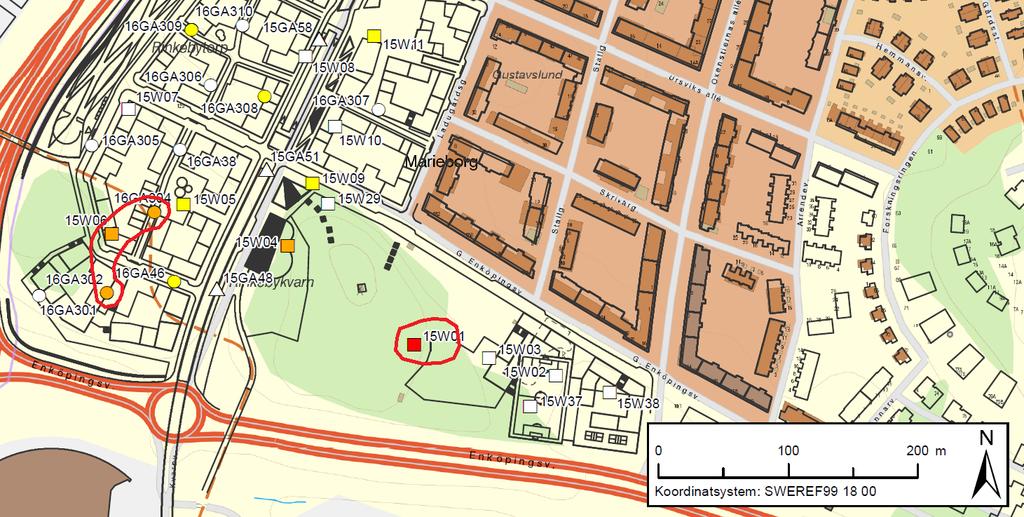

15 5.0 ÅTGÄRDSBEHOV 5.1 Jord Generellt bedöms uppgrävda massor inom Västra Ursvik, med föroreningshalter <MKM kunna återanvändas inom Västra Ursvik. Fyllnadsmassor innehållande föroreningshalter överskridande MKM bedöms behöva grävas bort. Två områden har identifierats där åtgärd kommer att krävas, se Figur 8. I den sydvästra delen av Västra Ursvik har föroreningshalter >MKM uppmätts i tre angränsande punkter. I Södra Stadsdelsparken har kabelbränning utförts och förorening misstänks förekomma i ytliga jordlager. Det förorenade området söder om återvinningsanläggningen bedöms vara relativt väl avgränsat, både horisontellt och vertikalt då omgivande provpunkter visar på lägre föroreningshalter och då berg/block påträffats på ca 1-1,5 m djup. Området bedöms vara ca 100 x 20 m stort och djupet 1-1,5 m vilket ger en volym om ca 2500 m 3. Största delen av området ligger inom planerad kvartersmark. Åtgärd planeras utföras ned till halter <MKM. En åtgärdsförberedande undersökning bör utföras där området i delas in i ett rutnät med rutor om 10x10 m 2 och där jord från varje ruta provtas metervis i djupled. Syftet är säkerställa att endast förorenade massor körs bort samt att upprätta kartor med klassning som underlättar för entreprenören vid schakt. Figur 8: Figuren visar områden där en åtgärd bedöms krävas. i den sydvästra delen av Västra Ursvik har föroreningshalter >MKM påträffats tre punkter. Områdets storlek uppskattas till 2000 m 2. I den sydöstra delen av området södra stadsdelsparken har kabelbränning utförts och ytlig mark misstänks kunna vara förorenad. Områdets storlek uppskattas till 1000 m 2. I Södra stadsdelsparken bedöms en åtgärd krävas med bortgrävning av ytliga jordmassor. Området är inte avgränsat men ytan uppskattas grovt till 1000 m 2. Föroreningens utbredning på djupet är inte heller klargjord men antas vara ca 0,2 m. åtgärd inom området planeras utföras ned till halter <KM då området ska utgöras av parkområde utan hårdgjorda ytor. Uppdragsnummer

16 Inför åtgärden bör åtgärdsförberedande undersökningar utföras. Syftet är att avgränsa området och att uppföra klassningskartor som ett hjälpmedel för entreprenören. Vid schakt inom Västra Ursvik bör hänsyn tas till att förorenade jordmassor kan förekomma även inom andra delar av området och om avvikande massor påträffas bör de läggas åt sidan och provtas alternativt bör arbetena stoppas tills analys på jorden utförts. 5.2 Grundvatten Inga föroreningshalter har uppmätts i grundvattnet som kräver åtgärd med avseende på exponering för framtida boende inom området. Däremot kvarstår ett utredningsbehov för konstaterad förorening av CAH. En diskussion med Försvarsmakten bör föras då de i rollen som tidigare verksamhetsutövare har genomfört ett antal miljötekniska markundersökningar inom det angränsande MILO-området. 6.0 KVARSTÅENDE UTREDNINGAR I inledningen av systemhandlingsskedet omfattade Golders uppdrag att undersöka marken vid planerade gatu- och ledningsstråk. Under systemhandlingsskedet har sedan även parker kommit att inkluderas i uppdraget. Det sena tillägget av dessa områden har därför medförts att de inte undersökts ännu. Därutöver har önskemål från tillsynsmyndigheten Miljökontoret inkommit om att avgränsa övriga provtagningspunkter i jord där föroreningshalter >MKM uppmätts, även de inom kvartersmark. Nedan listas kvarstående arbeten utöver dem som nämns i kapitel 0 ovan. Södra stadsdelsparken. Översiktlig undersökning med ytlig jordprovtagning för att titta på risk för exponering vid framtida vistelse i parken. I 15W04 västra delen av Södra stadsdelsparken har zink och PAH-H uppmätts i halter över MKM på 0-0,2 m djup och i 15W16 planerad skola uppmäts en zinkhalt över MKM på 1-1,5 m djup. I fältprotokollen finns ingen notering om avvikande material. I närliggande provpunkter har inga förhöjda föroreningshalter uppmätts. Kompletterande provtagning kring dessa planeras utföras för att avgränsa ett eventuellt förorenat område. Norra stadsdelsparken. Inga tidigare undersökningar har utförts i området. Översiktlig undersökning med ytlig jordprovtagning för att titta på risk för exponering vid framtida vistelse i parken. MILO-området. Kompletterande undersökning av ytvatten planeras utföras under sommar/höst 2017 för kompletterande utredning av förekomst av CAH i området och om förorening förekommer ytligt. Uppdragsnummer

17 7.0 TILLSTÅND För vissa arbetsmoment kan anmälan och tillstånd krävas. Enligt miljöbalken 10 kap. 11 skall påträffade markföroreningar anmälas till Tillsynsmyndigheten oavsett om området tidigare ansetts förorenat. Detta gäller fastighetsägare så väl som verksamhetsutövare Innan byggande och sanering sker i området behöver anmälan om sanering/ avhjälpandeåtgärd med anledning av föroreningsskada enligt 28 förordningen 1998:899 om miljöfarlig verksamhet inkomma till miljöenheten i god tid. 8.0 REFERENSER Avfall Sverige Uppdaterade bedömningsgrunder för förorenade massor, Avfall Sverige Rapport 2007:01, 2007 Försvarsmakten, 2006, Slutrapport av genomförd miljöteknisk markundersökning och sanering av hela markområdet i Ursvik inom Sundbybergs stad, som tidigare tillhört FOI FOA. HKV 24610: Golder, 2015, Ursviks västra delar, Förstudie Förorenad mark. Framställd för Sundbybergs stad Iterio AB, 2016, Program Tvärbanan Kista- och Solnagrenen, Projekt systemhandling bana Kistagrenen, Markmiljö. Naturvårdsverket, 2009, Riktvärden för förorenad mark. Naturvårdsverkets Rapport Naturvårdsverket har uppdaterat beräkningsverktyget för generella riktvärden för förorenad mark. Reviderade och nya generella riktvärden gäller från den 1 juli Niras, 2017, Bedömningsrapport, kompletterande MTU Ursvik. Sundbyberg 2:30 och Sundbyberg 2:74. Upprättad på uppdrag av Försvarsmakten. SPI, 2010, SPI Rekommendation. Efterbehandling av förorenade bensinstationer och dieselanläggningar. Fastställda av SPI:s Svenska Petroleum Institutet styrelse i december Svenska livsmedelsverket SLV, 2001, Livsmedelsverkets föreskrifter om dricksvatten, SLVFS 2001:30. Sveriges Geologiska Undersökning SGU, 2013, Bedömningsgrunder för grundvatten SGU-rapport 2013:01. WSP, 2007, PM beräkning av platsspecifika riktvärden, Ursvik, Sundbyberg 2:44, etapp 1B, 2A och 2C, Sundbyberg stad. På uppdrag av Vasakronan. WSP, 2008, PM Miljöteknisk provtagning av asfalt och underliggande bärmaterial. Uppdrag WSP, 2015, Översiktlig miljöteknisk markundersökning, Ursviks västra delar. På uppdrag av Stora Ursviks KB. Uppdragsnummer
