1 Fastighets AB Edsgatevägen 2:33 Edsgatan 3-81, Karlstad Ombyggnad flerbostadshus Integras Uppdragsnummer: Uppdragsansvarig: ENERGIBALANSBERÄKNING Jörgen Wadman Jörgen Wadman Rikard Falk Rikard Falk ÄNDRING AVSER SIGN. L:\1-14 Uppdrag\ Privata fastighetsägare\ Fastighets AB Edsgatevägen 2_33\D- Dokumentering\19- Beräkningar\b- Byggfysik\Energi\K- BETR001_energibalansberäkning GH.doc GÖTEBORG JÖNKÖPING KARLSTAD STOCKHOLM TROLLHÄTTAN ÖREBRO

2 2(9) INNEHÅLLSFÖRTECKNING: INLEDNING FÖRUTSÄTTNINGAR U-VÄRDESBERÄKNINGAR U-VÄRDEN PLATTA PÅ MARK YTTERVÄGGAR TAK FÖNSTER OCH DÖRRAR KÖLDBRYGGOR GENOMSNITTLIGT U-VÄRDE UM VENTILATION LUFTFLÖDEN OCH AGGREGATDATA OFRIVILLIG VENTILATION PGA VINDLAST VÄRME OCH VATTEN KLIMATDATA OCH INOMHUSTEMPERATUR VÄRMEPRODUKTION VARMVATTENFÖRBRUKNING INTERN VÄRMEGENERERING EXTRA ENERGIFÖRBRUKARE SPECIFIK ENERGIANVÄNDNING SAMMANFATTNING... 9 Bilagor: A: Resultat specifik energibalansberäkning simulering 1 B: Resultat specifik energibalansberäkning simulering 2 C: Resultat specifik energibalansberäkning simulering 3 D: Resultat specifik energibalansberäkning simulering 4 l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

3 3(9) INLEDNING för ombyggnad av flerbostadshus. Byggherre: Fastighets AB, Edsgatevägen 2:33 Den befintliga byggnaden som tidigare inrymt bla kontor och inspelningsstudio skall göras om till bostäder, totalt 19 lägenheter 1 ROK 4 ROK. Ändring av verksamhet från lokal till bostäder räknas som ändring av hela byggnaden vilket innebär att nybyggnadskrav gäller. Total area, Atemp, som värms upp över 10 C är 1918 m². en har utförts med energiberäkningsprogrammet BV ver 6.15 Situationsplan l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

4 4(9) 1 FÖRUTSÄTTNINGAR en bygger på uppgifter från följande handlingar: BBR 20 Uppgifter på befintliga isolertjocklekar i gol, tak och väggar. Uppgifter från A-ritningar på nytt utseende från Bornstein Lyckefors arkitekter dat (förhandskopia) 2 U-VÄRDESBERÄKNINGAR 2.1 U-VÄRDEN U-värden på platta på mark har beräknats med programmet Isover Energi PLATTA PÅ MARK Golvkonstruktion är befintligt, enligt vad som setts på platsen i ett provhål: En mer exakt kontroll bör göras. Golvkonstruktion (inifrån och ut): 80 mm betong Ca 70 mm marksilering mineralull/markskiva ca λ=0,038 Ca 150 mm betong (+ ca 150 mm dränerande grus) Underliggande mark antages vara morän/sand. Genomsnittligt U-värde inklusive markeffekt: 0,24 W/m 2 C (U-värde utan markeffekt är 0,47) Om plattan byggs om/tilläggsisoleras så att total isolertjocklek blir motsvarande 200 mm cellplast blir U-värdet 0,13 W/m 2 C (sim 5) 2.3 YTTERVÄGGAR Yttervägg typ 1: Ytterväggar i väggar, förutom i stenväggar i bottenplan är inte känd i detalj, endast isoleringens tjocklek som är 170 mm mineralullsisolering. U-värde: 0,259W/m 2 C Yttervägg typ 2: Ytterväggar i bottenvåning består av, räknat inifrån och ut: 1200 (1,2 m) stenmur, (λ=2,0 antaget) U-värde: 1,3W/m 2 C l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

5 5(9) Väggen kommer inte att klara komfortkraven (dvs krav på operativ temperatur). Det innebär att väggen måste tilläggsisoleras. Detaljutformning av isoleringen och huruvida isolering kan göras på in eller utsida är ej redovisat här. Konstruktionen bör fuktdimensioneras för att förhindra fuktskador och andra olägenheter. Med 100 mm tilläggsisolering på insidan med 70 mm mineralullsisolering/ plåtreglar och 30 mm murskiva fås ett U-värde på 0,35W/m2 C. Träreglar ska undvikas här. Viktat U-värde för ytterväggar: Söder Öster Väster Norr Viktat -värde 0,28 0,26 0,28 0, TAK Taket har 170 mm mineralullsisolering med reglar c 600. Exakt uppbyggnad av taket är inte känd. U-värde Sim 1 och 2: 0,24 W/m 2 C Taket skall läggas och förses med nya takfönster, detta räknas som en ändring enligt BBR:s regler tilläggsisoleras taket i samband med omläggning av taket. Enligt BBR rekommenderas att U-värdet efter ändring skall vara 0,13 W/m² om inte den byggnaden uppfyller nybyggnadskraven totalt sett. U-värde 0,13 innebär en tilläggsisolering med ca 140 mm mineralullsisolering, exempelvis med 70 mm på insidan och 70 mm på utsidan, alternativt 150 mm på utsidan. En så kraftig tilläggsisolering ger negativa konsekvenser för utseendet, på insida och utsida tak. Vid tilläggsisolering med istället rekommenderas att endast öka isoleringen med 100 mm på ovansidan befintlig takisolering. U-värde sim 3: 0,18 W/m 2 C Att placeras tilläggsisoleringen endast på insidan är inte lämpligt ur fuktsynpunkt.då risk finns att för stor del av isoleringen hamnar på den varma sidan av ångspärren. 2.5 FÖNSTER OCH DÖRRAR U-värden på befintliga fönster antaget till Uw: 1,3 W/m 2 C (värde för hela dörren/fönstret inkl. karm). U-värde befintliga dörrar Uw: 1,5 W/m 2 C U-värde nya fönster antages till Uw: 1,2 (sim 1-3) alternativt Uw: 0,9 (sim 4) U-värde nya fönsterdörrar: Uw=1,2 (sim1-3) alternativt Uw: 1,0 (sim 4) l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

6 6(9) 2.6 KÖLDBRYGGOR Byggnadsdel Enhet Sockel vid stenvägg, med tilläggsisolerad vägg Ψ W/m, C 0,02 Sockel vid stenvägg, utan 0,22 tilläggsisolerad vägg Sockel vid trävägg 0,06 Bjälklagskant 0,05 Bjälklagskant vid 0,08 balkonger/loftgångar Anslutning takfot 0,05 Anslutning tak/lanternin 0,05 Fönster- och 0,03 dörranslutning i yttervägg Ytterhörn 0,03 3 GENOMSNITTLIGT U-VÄRDE Um Total omslutningsarea 2485 m² Resulterande genomsnittligt U-värde: se tabell kapitel 6. Krav enligt BBR är max 0,4 W/m² C för nybyggda bostäder. 4 VENTILATION 4.1 LUFTFLÖDEN OCH AGGREGATDATA Ventilationssystem är inte slutligt bestämt vid rapportens skrivande. Simulering 1 (Sim 1) förutsätter frånluftsventilation utan återvinning på frånluften. Sim 2 förutsätter ett FTX-aggregat med återvinning på frånluften. Det finns även möjlighet att med återvinning av frånluften via värmepump men det är inte medtaget i denna rapport. Det är inte säkert att det är ekonomiskt lönsamt. Enligt skriften Minimikrav för ventilation skall ventilationsflödet för bostäder vara 0,35 l/s/m² alt minst 0,5 oms/timme. Detta ger ett ventilationsflöde dygnet runt på totalt 840 l/s, i detta flöde antages att även trapphusen ventileras med samma flöden som lägenheterna vilket är på säkra sidan. l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

7 7(9) I sim 1 räknas att frånluftsfläkten har en specifik fläkteffekt (SFP) på 0,6 (max 0,6 för frånluftsfläktar utan återvinning enligt BBR). I sim 2 räknas att FTX-aggregatet har ett SFP på 1,5 (max 2,0 enligt BBR). Verkningsgrad återvinning min. 80%. 4.2 OFRIVILLIG VENTILATION PGA VINDLAST Ofrivillig ventilation på grund av vindlaster beräknas utifrån ett luftläckage på 0,6 l/sm 2 och en tryckdifferens på 50 Pa. Detta förutsätter att man ser över tätningar runt nya och befintliga fönster samt att tätning av taket görs i samband med ombyggnaden Vädring med öppna fönster antas ge ett tillskott på energiförbrukningen på 4,0 kwh/m² och år. 5 VÄRME OCH VATTEN 5.1 KLIMATDATA OCH INOMHUSTEMPERATUR Klimatdata från Karlstad med årsmedeltemperatur 5,5 C har använts vid beräkningarna. Inomhustemperatur är minst 21 C i lägenheter, 18 C i trapphus. Detta ger en genomsnittlig temperatur viktat efter Atemp på 20,9 C. 5.2 VÄRMEPRODUKTION Värmekälla är en ny bergvärmepump, fabrikat är inte känt vid rapportens skrivande. Antagen värmeeffekt är 100 kw och COP-värde 3,0. Värme distribueras via vattenburna radiatorer. 5.3 VARMVATTENFÖRBRUKNING Vattenförbrukning beräknas förbruka 30 kwh/m² per år. 5.4 INTERN VÄRMEGENERERING Den interna värmegenereringen är uppdelad på värme från belysning, värme från apparater och från människor. Brukarvärden har hämtats från Sveby-projektet (schablonvärden) då närmare uppgifter om ännu ej är framtagna. Värme från belysningen uppgår till följande effektvärden per m² Atemp: Kl 0-6 Kl ,40 0,61 1,22 l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

8 8(9) Värme från personer uppgår till följande effektvärden per m² Atemp: Kl 0-6 Kl ,02 0 2,02 Värme från maskiner uppgår till följande effektvärden per m² Atemp: Kl 0-6 Kl ,97 1,47 2,94 Siffrorna ovan bygger på att 70 % av värmeeffekten återvinns, det 30% överskottet som inte tillgodoräknas inräknas som extra elanvändare. Övrig maskinel ingår i verksamhetsenergi och skall inte tas med i byggnadens energianvändning. 5.5 EXTRA ENERGIFÖRBRUKARE Antaget 25 st utebelysningar vid entréer och loftgångar á 20 W antagen energianvändning 2000 kwh/år. En hiss finns mellan plan 0 och 2 antagen energianvändning 1500 kwh/år. Elenergi från apparater och belysning inomhus som inte tillgodoräknas till uppvärmning räknas vara 30% av elförbrukningen. Dessa 30% räknas som extra energiförbrukare enligt Svebyprojektets principer. 6 SPECIFIK ENERGIANVÄNDNING Resultat Sim 1-4 enligt tabell: Um-värde (krav BBR max.0,4) Ventilation U-värde tak U-värde nya fönster/fönsterdörrar Spec. energi Sim 1 0,3823 Frånluft 0,24 1,2/1,2 66,0 75 Sim 2 0,3823 FTX 0,24 1,2/1,2 49,0 75 Sim 3 0,3482 Frånluft 0,18 1,2/1,2 63,8 75 Sim 4 0,3360 Frånluft 0,24 0,9/1,0 63,3 75 Värdet på specifik energi är inklusive 4 kwh/m² tillägg pga fönstervädring. Krav BBR l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

9 9(9) BBR rekommenderar en marginal på 15-20% till BBR-kraven, en specifik energi på kwh/m². Sim 1 klarar kravet med 12% marginal vilket bedöms för lite med hänsyn till osäkerheterna i indata i befintlig konstruktion. Sim 2 klarar kravet med god marginal Sim 3-4 klarar kravet med ca 15% marginal vilket bedöms tillräckligt Vi rekommenderar att välja åtgärder som beskrivs i simulering 2-4 för att klara BBR-kraven. 7 SAMMANFATTNING Slutsatsen en visar att byggnaden efter i rapporten föreslagna åtgärder simulering 2-4 uppfyller BBR:s krav på Specifik Energianvändning, genomsnittligt U-värde, SFP-värde på ventilationsanläggning och eleffektbehov för uppvärmning. l:\1-14 uppdrag\ privata fastighetsägare\ fastighets ab edsgatevägen 2_33\d- dokumentering\19- beräkningar\b- byggfysik\energi\k-betr001_energibalansberäkning

10 BV² Version 2012 Specifik energianvändning Frånluftsystem klimatfil:karlstad Projektfil L:\1-14 Uppdrag\ Privata fastighetsägare\ Fastighets AB Edsgatevägen 2_33\D- Dokumentering\19- Beräkningar\b- Byggfysik\Energi\Sim1 f-vent.bv2 Simulerings ID 00189: Licens ägare Integra Engineering AB Trollhättan (En-användarlicens) Licens giltig t.o.m Uppdrag nr Kund Fastighets AB Edsgatan 2:33 Beskrivning Sim 1 F-luft Projekt Edsgatan 3:81 Kunds ref. Datum Vår ref Jörgen Wadman BV² 2012

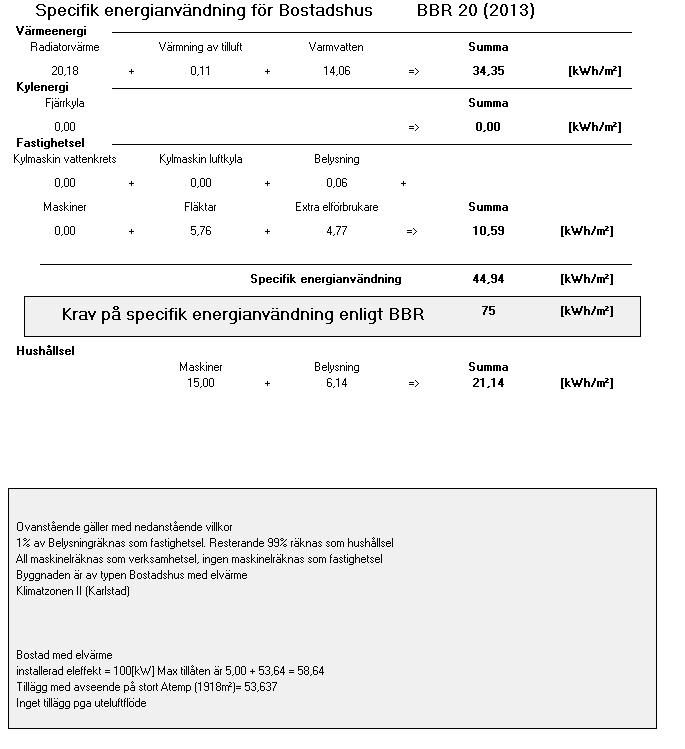

11 BV² Version 2012 Specifik energianvändning CAV systemmax.flöde = 0,43 l/s,m² klimatfil:karlstad Projektfil L:\1-14 Uppdrag\ Privata fastighetsägare\ Fastighets AB Edsgatevägen 2_33\D- Dokumentering\19- Beräkningar\b- Byggfysik\Energi\Sim2 ftx-vent.bv2 Simulerings ID 00189: Licens ägare Integra Engineering AB Trollhättan (En-användarlicens) Licens giltig t.o.m Uppdrag nr Kund Fastighets AB Edsgatan 2:33 Beskrivning Sim 2 FTX Projekt Edsgatan 3:81 Kunds ref. Datum Vår ref Jörgen Wadman BV² 2012

12 BV² Version 2012 Specifik energianvändning Frånluftsystem klimatfil:karlstad Projektfil L:\1-14 Uppdrag\ Privata fastighetsägare\ Fastighets AB Edsgatevägen 2_33\D- Dokumentering\19- Beräkningar\b- Byggfysik\Energi\Sim 3f-vent+takisol.bv2 Simulerings ID 00189: Licens ägare Integra Engineering AB Trollhättan (En-användarlicens) Licens giltig t.o.m Uppdrag nr Kund Fastighets AB Edsgatan 2:33 Beskrivning Sim 3 F-luft+extra takisol Projekt Edsgatan 3:81 Kunds ref. Datum Vår ref Jörgen Wadman BV² 2012

13 BV² Version 2012 Specifik energianvändning Frånluftsystem klimatfil:karlstad Projektfil L:\1-14 Uppdrag\ Privata fastighetsägare\ Fastighets AB Edsgatevägen 2_33\D- Dokumentering\19- Beräkningar\b- Byggfysik\Energi\Sim4 f-vent+fönster.bv2 Simulerings ID 00189: Licens ägare Integra Engineering AB Trollhättan (En-användarlicens) Licens giltig t.o.m Uppdrag nr Kund Fastighets AB Edsgatan 2:33 Beskrivning Sim 4 F-luft+fönster Projekt Edsgatan 3:81 Kunds ref. Datum Vår ref Jörgen Wadman BV² 2012
