Användarmanual & Reservdelslista. Borste. Modell LB540. Original Operator s Manual Rev. 00

Transkript

1 Borste Modell LB540 Användarmanual & Reservdelslista Original Operator s Manual Rev. 00

2

3 500 Venture Drive PO Box 148 Orrville, OH Till ägaren Kontaktinformation och produktidentifikation Uppge alltid produktmodell och serienummer vid kontakt med auktoriserad återförsäljare för Ventrac angående serviceinformation för produkten. Vänligen fyll i följande information för framtida referenser. Se bilderna nedanför för att hitta placeringen av identifieringsnumren. Anteckna dem i fälten nedanför. Köpedatum: Återförsäljare: Återförsäljarens adress: Återförsäljarens telefonnr: Återförsäljarens faxnummer: Modellnr (A): Serienr (B): A B Sätt fast eikett med artikelnr/serienr här.. Venture Products Inc. reserves the right to make changes in design or specifications without obligation to make like changes on previously manufactured products.

4

5 INNEHÅLLSFÖRTECKNING INTRODUKTION SIDA 7 Produktbeskrivning...7 Varför behöver jag en instruktionsbok?...7 Användning av boken...8 Ordlista för användarmanualen...8 SÄKERHET SIDA 9 Säkerhetsdekaler...9 Allmänna säkerhetsåtgärder...10 Krav på utbildning...10 Krav på personalens skyddsutrustning...10 Säker användning...10 Att förhindra olyckor Inga passagerare tillåtna Körning i sluttningar...12 Säkerhet på allmän väg...12 Transport på lastbil eller släpvagn...12 Underhåll...13 Säkerhet vid tankning och bränslehantering...13 Säkerhet för hydraulik...14 KONTROLLSPAKAR OCH REGLAGE SIDA 16 Placering av kontrollspakar...16 ALLMÄN ANVÄNDNING SIDA 17 Daglig inspektion...17 Fastkoppling...17 Bortkoppling...17 Användning...18 Justering av stödhjulens höjd...18 UNDERHÅLL SIDA 19 Rengöring och allmänt underhåll...19 Inspektion av rem...19 Byte av rem...19 Smörjningspunkter...19 Underhållsschema...20 Förvaring...20 Checklista för underhåll...21 Dimensioner...22 Egenskaper...22 Bullernivåer...23 EC Declaration of Conformity

6 INNEHÅLLSFÖRTECKNING RESERVDELAR SIDA 24 Main Frame & Hitch...24 Brush Assembly & Drive Chain...26 Belt Drive, Gearbox, & Hydraulics...28 Shields & Belt Retainer Outside Gauge Wheel Kit Front Belting Curtain Kit

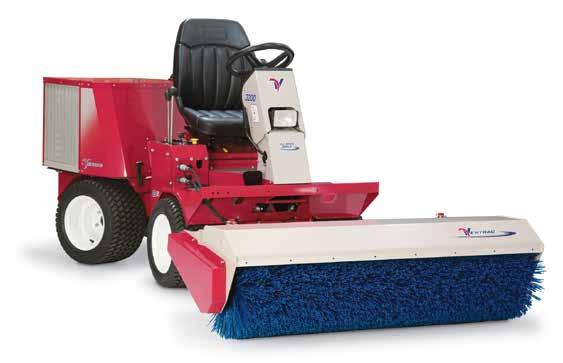

7 INTRODUKTION Venture Products Inc. är glada över att kunna förse dig med din nya Ventrac-borste! Vår förhoppning är att Ventracs utrustning ger dig en en-maskinslösning. Nedan listas några av alla de tillbehör som ger dig en mångsidig användning av din borste. Besök gärna vår hemsida eller kontakta din auktoriserade Ventracåterförsäljare för en komplett lista av tillgängliga tillbehör till din nya borste. Tillbehör Beskrivning Artikelnummer Outside Gauge Wheel Kit Front Belting Curtain Kit Produktbeskrivning Ventracs borste LB540 är konstruerad för att borsta bort och avlägsna snö, löv, smuts, smågrus och andra material från parkeringsplatser, trottoarer och andra ytor. De extra kraftiga nylonborsten gör ett effektivt städjobb, utan att skada den underliggande ytan.. En hydraulcylinder vinklar borsten åt vänster eller höger från förarsätet. Den hörnfria ramen på vänster sida gör det möjligt att även sopa rent i vinklarna vid kantstenar och rännstenar samt runt hörn. Arbetshöjden ställs in exakt med hjälp av justerbara stödhjul som även håller borsten i ett upprätt läge när den är bortkopplad, för att snabbt och enkelt kunna koppla på borsten igen. Utanpåliggande stödhjul finns som tillval för vertikalskärning av gräsmattor. En främre skyddsgardin finns också som tillval för att begränsa kastavståndet på utkastat material. Varför behöver jag en instruktionsbok? Syftet med denna bok är att ge dig viktig kunskap om vad som behövs för att köra, underhålla och serva maskinen på ett säkert sätt. Boken är indelad i tydliga avsnitt för varje typ av information. Du måste läsa och förstå instruktionsboken för varje del av Ventrac-utrustning som du äger. Genom att läsa instruktionsboken kommer du att bli mer bekant med varje specifik del av utrustningen. Genom att förstå boken kommer du, och andra, att kunna undvika personskador och/eller skador på utrustningen. Förvara alltid den här instruktionsboken med maskinen. Boken ska följa med maskinen även vid försäljning. Om den här boken skadas eller blir oläsbar, måste den genast bli ersatt. Kontakta din lokala återförsäljare för ny instruktionsbok. Vid användning av redskap från Ventrac, läs och följ säkerhets- och användningsinstruktionerna för både maskinen och redskapet för att försäkra dig om säkrast möjliga användning. Informationen i den här boken ger föraren de säkraste metoderna att använda maskinen, med maximal användningskapacitet. Om beskrivna försiktighetsåtgärder inte efterföljs, finns risk för personskada och/ eller skada på utrustning. Introduktion - 7

8 Användning av boken INTRODUKTION I boken finns speciella meddelanden och symboler, som påvisar potentiella säkerhetsrisker, för att hjälpa dig, och andra, att undvika personskador eller skador på utrustning. DEFINITON AV SYMBOLER OBSERVERA Denna symbol identifierar potentialla hälso- och säkerhetsrisker. Den signalerar försiktighet. Din, och andras, säkerhet är på spel. Det finns tre varningsord som beskriver nivån på säkerhetsrisken: Fara, Varning och Försiktighet. Säkerhet ska alltid vara högst prioriterat när arbete sker på eller med utrustningen. Olyckshändelser är mer troliga om korrekta användningsförfaranden inte följs eller om oerfarna förare är inblandade Notera: Det kan hänvisas till högerhands- och vänsterhandsorientering på olika platser i boken. Utgångspunkten är alltid framåtsittande på sätet. DEFINITIONER VARNINGSORD Indikerar överhängande farlig situation som, om den inte undvikes, kommer att resultera i dödsfall eller allvarlig skada. Varningsordet är begränsat till de mest extrema situationerna. Indikerar en potentiell, farlig situation som, om den inte undvikes, kan resultera i dödsfall eller allvarlig skada. Indikerar en potentiell, farlig situation som, om den inte undvikes, kan resultera i smärre eller måttlig skada och/eller produktskada. Den kan också användas för att uppmärksamma osäkra arbetsmoment. Ordlista för användarmanualen Maskin/ Kraftenhet Maskin eller annan motorförsedd enhet från Ventrac som kan köras självständigt eller tillsammans med ett redskap eller tillbehör. Redskap En del av Ventracs utrustning som kräver en maskin/kraftenhet för användning. Tillbehör En enhet som kopplas samman med en maskin/kraftenhet eller ett redskap för att öka dess funktionsförmåga. Introduktion - 8

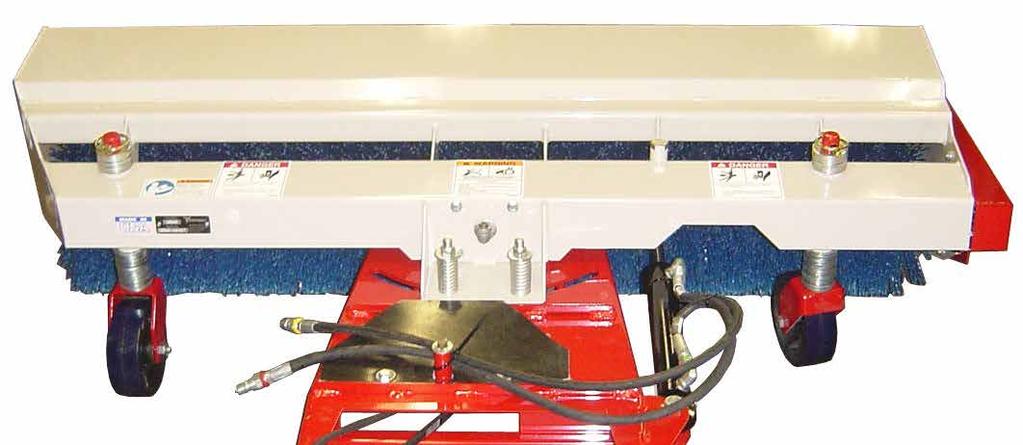

9 Säkerhetsdekaler SÄKERHET Följande säkerhetsdekaler måste underhållas på din borste LB540. Håll alla dekaler läsbara. Avlägsna fett, smuts och skräp från dekalerna och instruktionsetiketterna. Om någon dekal har bleknat, är oläslig eller saknas, kontakta din återförsäljare genast för nya dekaler. När nya komponenter installeras, säkerställ att berörda säkerhetsdekaler sätts fast på utbytesdelarna. C B A B A B C Observera att dekalerna som sitter på utrustningen och som kan beställas enligt tabellen är på engelska. Dekalerna är endast översatta till svenska på bilderna i manualen. Dekal Beskrivning Artikelnummer Antal A Warning, Moving Part Hazard B Danger, Pinching Hazard C Warning, Read Owner s Manual Säkerhet - 9

10 Krav på utbildning SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap och tillbehör Ägaren av denna maskin är ensam ansvarig för att utbilda förarna ordentligt. Ägaren/föraren är ensam ansvarig för användningen av maskinen och för förebyggande av olyckor eller skador som drabbar dem själva, andra personer eller egendom. Tillåt inte barn eller outbildade personer använda eller serva maskinen. Lokala föreskrifter kan ha åldersgräns på föraren. Innan den här maskinen används, läs instruktionsboken och förstå dess innehåll. Om maskinföraren inte förstår instruktionsboken, är det ägarens ansvar att förklara all information till fullo för föraren. Lär dig och förstå hur du använder alla reglage och spakar. Föraren måste veta hur maskinen och alla redskap ska stoppas snabbt i nödläge. Krav på personalens skyddsutrustning Det är ägarens ansvar att försäkra sig om att förarna använder lämplig skyddsutrustning när maskinen används. Följande skyddsutrustning är ett minimumkrav för personalen.. Använd certifierade hörselskydd för att undvika hörselskador. Använd skyddsglasögon för att undvika ögonskador när maskinen används. Använd alltid skor med stängd tå. Bär alltid långbyxor. Munskydd rekommenderas vid körning i dammiga förhållanden. Säker användning Inspektera maskinen före användning. Reparera eller byt ut skadade, slitna eller saknade delar. Försäkra dig om att skydden fungerar som de ska och sitter på plats. Gör alla nödvändiga justeringar innan du använder maskinen. Vissa bilder i instruktionsboken kan visa öppna eller borttagna skydd eller lock för att tydligt illustrera någon instruktion. Maskinen får under inga omständigheter köras utan skyddsanordningarna på plats. Att modifiera maskinen på något sätt kan reducera säkerheten och kan också orsaka skada på maskinen. Modifiera inte säkerhetsanordningarna, använd aldrig maskinen om skydd eller lock är borta. Säkerställ att alla reglage och spakar fungerar som de ska och inspektera alla säkerhetsanordningar före varje användningstillfälle. Använd inte maskinen om någon av dessa delar är ofunktionella. Kontrollera parkeringsbromsens funktion före användning. Reparera eller justera parkeringsbroms, om nödvändigt. Observera och följ alla säkerhetsdekaler. Alla reglage och kontrollspakar ska endast köras från förarsätet. Använd alltid säkerhetsbälte när det finns ett skydd för vältning installerat på maskinen. Säkerställ att redskapet eller tillbehöret är fastlåst eller ordentligt fastsatt på maskinen innan körning. Säkerställ att alla åskådare är på säkert avstånd från maskinen och redskapet innan körning. Stanna maskinen om någon kommer in i ditt arbetsområde. Var alltid uppmärksam på vad som händer runtomkring dig, men tappa inte fokus från arbetsuppgiften. Håll alltid blicken i färdriktningen. Titta bakåt och nedåt innan du backar, för att vara säker på att vägen är fri. Stanna och inspektera maskinen om du kör på något föremål. Utför alla nödvändiga reparationer innan du använder maskinen igen. Stanna körningen omedelbart vid minsta antydan till fel på utrustningen. Ett ovanligt ljud kan betyda att något är fel på utrustningen eller ett tecken på att det krävs underhåll. Utför alla nödvändiga reparationer innan du Säkerhet - 10

11 SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap & tillbehör Säker användning (forts) använder maskinen igen. Om maskinen är funktionsutrustad med högt/lågt växelläge, växla aldrig mellan högt och lågt växelläge i en sluttning. Flytta alltid maskinen till plan mark och placera körväljarspaken i Park/Start innan byte av växelläge. Lämna inte maskinen obevakad när den är igång. Parkera alltid maskinen på plan mark. Stäng alltid av motorn innan redskapets drivrem kopplas till maskinen. Lämna aldrig förarsätet utan att först sänka ner redskapet till marken, slå till handbromsen, stänga av motorn och ta bort startnyckeln. Säkerställ att alla rörliga delar har stannat helt innan du kliver ner. Lämna aldrig utrustningen obevakad utan att sänka ner redskapet till marken, dra åt handbromsen, stänga av motorn och ta bort startnyckeln. Använd endast maskinen i goda ljusförhållanden. Använd aldrig maskinen om det är risk för åska. Rikta aldrig utkastaren för något redskap mot människor, byggnader, djur, fordon eller andra föremål av värde. Kasta aldrig ut material mot en vägg eller hinder. Materialet kan rikoschettera tillbaka mot föraren. Var extra försiktig vid blinda kurvor, buskar, träd eller andra föremål som kan skymma sikten. Ha inte motorn igång i en byggnad utan tillräcklig ventilation. Rör inte motorn eller ljuddämparen när motorn är igång eller direkt efter att motorn har stängts av. Dessa områden kan vara så heta att de ger brännskador. Ändra inte inställningarna för motorregulatorn, rusa inte motorn. Överdriven hastighet hos motorn kan öka risken för personskador. För att minska risken för brand, håll batteriutrymmet, motorn och ljuddämparytorna fria från gräs, löv och överflödigt fett. Att förhindra olyckor Avlägsna föremål från arbetsområdet, som kan träffas eller kastas iväg av maskinen. Tillåt inga personer eller husdjur i arbetsområdet. Var väl bekant med arbetsområdet innan du använder maskinen där. Undvik områden där drivkraft och stabilitet kan ifrågasättas. Sänk hastigheten när du kör på ojämn mark. Utrustning kan orsaka allvarlig skada och/eller dödsfall om den används felaktigt. Lär dig och förstå användning och säkerhet av maskin och redskap innan dessa används. Använd endast utrustningen vid god fysisk och mental hälsa. Använd inte utrustningen om du störs av privata hjälpmedel eller om du är påverkad av något som kan inverka på dina beslut, bedömningar eller din arbetsförmåga. Barn dras till rörelse och ljud. Var uppmärksam på barn och tillåt dem inte att vistas i arbetsområdet. Stäng av maskinen om barn kommer in i området. Inga passagerare tillåtna Tillåt endast föraren åka på maskinen. Inga passagerare är tillåtna. Tillåt aldrig passagerare på något redskap eller tillbehör. Säkerhet - 11

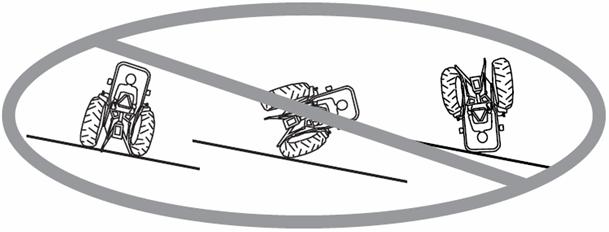

12 Körning i sluttningar SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap & tillbehör Sluttningar kan få föraren att tappa kontrollen över maskinen och orsaka vältningsolyckor, vilket kan leda till allvarlig skada eller dödsfall. Ha kunskap om hur nödbromsen och övriga reglage och spakar på maskinen fungerar. Om maskinen är utrustad med en nedfällningsbar rollover-båge, måste den fixeras i upprättstående läge under körning i sluttningar. Använd lågt växelläge vid arbete i sluttningar som sluttar mer än 15 grader. Gör inga hastiga start- eller stopprörelser under körning i sluttningar. Växla aldrig mellan högt och lågt växelläge i en sluttning. Flytta alltid maskinen till plan mark och placera körväljarspaken i Park/Start innan byte av växelläge eller placering i neutralläge. Variabler som blött underlag och lös mark reducerar säkerheten. Kör inte maskinen där den kan tappa drivkraft eller välta. Se upp för gömda föremål och andra faror i terrängen. Undvik slänter, diken och jordvallar. Undvik skarpa svängar vid körning i sluttningar. Att dra last över kullar minskar säkerheten. Det är ägarens/förarens ansvar att bestämma vilken last som kan transporteras säkert i sluttningar. Transportera maskinen med redskapet nedsänkt eller nära marken, för att förbättra stabiliteten. Vid körning i sluttningar, kör i riktningen upp och ner, när möjligt. Om det är nödvändigt att svänga mitt i en sluttning, sänk hastigheten och sväng långsamt i backens nedåtriktning. Se till att det finns tillräckligt med bränsle för kontinuerlig körning. Minst en halv tank rekommenderas. Säkerhet på allmän väg Använd säkerhetsljus vid körning på eller nära allmänna vägar. Följ gällande trafikregler för traktorer på allmänna vägar. Sakta ner och var uppmärksam på trafiken när du kör nära eller över allmänna vägar. Stanna innan du korsar en väg eller trottoar. Var försiktig när du närmar dig områden eller föremål som kan skymma din sikt. Vid misstanke om osäkra förhållanden, gör ett uppehåll i arbetet och fortsätt när arbetet kan utföras på ett säkert sätt. En skylt för Långsamtgående fordon ska finnas väl synlig på maskinen vid körning nära eller på allmänna vägar. Transport på lastbil eller släpvagn Lasta maskinen på lastbil eller släpvagn försiktigt och på ett säkert sätt. Använd påkörningsramp med fullbredd vid lastning på lastbil eller släpvagn. Parkeringsbromsen är inte tillräcklig för att låsa maskinen under transport. Säkra alltid maskinen och/ eller redskapet till transportfordonet med stroppar, kedjor, vajrar eller rep. Både främre och bakre remmar skall sträckas nedåt och utåt från maskinen. Stäng av bränsletillförseln till maskinen under transport på lastbil eller släpvagn. Om så utrustad, vrid batterifrånkopplaren till frånläge för att stänga av den elektriska kretsen. Säkerhet - 12

13 Underhåll SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap & tillbehör Håll alla dekaler läsbara. Avlägsna fett, smuts och skräp från dekalerna och instruktionsetiketterna. Om någon dekal har bleknat, är oläslig eller saknas, kontakta genast din återförsäljare för nya dekaler. När nya komponenter installeras, säkerställ att berörda säkerhetsdekaler sätts fast på utbytesdelarna. Om någon komponent behöver bytas ut, använd endast Ventracs originaldelar. Vrid alltid batterifrånkopplaren till frånläge eller koppla ur batteriet innan några reparationsarbeten utförs. Koppla först bort den negativa polen och den positiva polen sist. Återanslut den positiva polen först och den negativa polen sist. Se till att alla bultar, muttrar, skruvar och andra fästelement är korrekt åtdragna. Sänk alltid redskapet till marken, slå till parkeringsbromsen, stäng av motorn och ta ur startnyckeln. Säkerställ att alla rörliga delar har stannat helt och hållet innan rengöring, inspektion, justering eller reparation. Om maskinen, redskapet eller tillbehöret kräver reparation eller justering som inte finns beskrivet i användarmanualen, måste maskinen, redskapet eller tillbehöret tas till en auktoriserad Ventrac-återförsäljare för service. Utför aldrig underhåll på maskinen och/eller redskapet om någon sitter i förarsätet. Använd alltid skyddsglasögon vid hantering av batteriet. Kontrollera täthet och eventuellt slitage på alla bränsleslangar regelbundet. Täta eller reparera vid behov. För att minska risken för brand, håll batteriutrymmet, motorn och ljuddämparytorna fria från gräs, löv och överflödigt fett. Rör inte motorn eller ljuddämparen när motorn är igång eller direkt efter att motorn har stängts av. Dessa områden kan vara så heta att de ger brännskador. Tillåt motorn att svalna innan maskinen ställs i förvaring och förvara inte nära öppen låga. Ändra inte inställningarna för motorregulatorn, rusa inte motorn. Överdriven hastighet hos motorn kan öka risken för personskador. Fjädrar kan inneha lagrad energi. Var försiktig vid urkoppling eller borttagning av fjädrar. Ett stopp eller en blockering i ett drivsystem eller i rörliga/roterande delar kan orsaka att det byggs upp lagrad energi. När blockeringen tas bort, kan drivsystemet eller de rörliga/roterande delarna plöts ligt röra sig. Försök aldrig ta bort blockeringar med händerna! Håll händer, fötter och kläder ifrån alla eldrivna delar. Deponera alla vätskor enligt lokala bestämmelser. Säkerhet vid tankning och bränslehantering För att undvika personskada eller skador på ägodelar, iakttag extrem försiktighet vid hantering av bränsle. Bränsle är extremt brandfarligt och ångorna är explosiva. Rök inte när du tankar maskinen. Tanka heller inte på en plats nära eld och gnistor. Tanka alltid utomhus. Ställ inte maskinen eller bränslebehållaren inomhus där ångor eller bränsle kan komma i kontakt med öppen låga, gnista eller gaslåga Lagra bränslet endast i godkänd behållare. Förvara utom räckhåll för barn. Fyll aldrig behållare inuti ett fordon eller på en lastbil eller släpvagn med plastliner. Placera alltid behållare på marken en bit bort från ditt fordon innan påfyllning. Lasta av maskinen från lastbil eller släpvagn och tanka den på marken. Om detta inte är möjligt, tanka maskinen med en bärbar behållare istället för med ett munstycke från en bränsletank. Ta aldrig bort tanklocket och tanka heller aldrig när motorn är igång. Låt motorn svalna innan tankning. Ta aldrig bort tanklocket när maskinen står i en sluttning. Avlägsna endast vid parkering på plan mark. Sätt tillbaka locken på bränsletank och bränslebehållare ordentligt. Säkerhet - 13

14 SÄKERHET Allmänna säkerhetsåtgärder för Ventrac maskiner, redskap & tillbehör Säkerhet med bränsle (forts) Tanka inte bränsletanken överfull. Fyll endast till botten av bränsleröret, fyll inte bränsleröret fullt. En överfylld tank kan orsaka flödning av motorn, bränsleläckage från tanken, och skada i insprutningssystemet. Vid bränslespill, försök inte starta motorn. Flytta maskinen bort från spillet och undvik alla former av tändningar tills alla bränsleångor har skingrats. Om bränsletanken ska dräneras, ska det göras utomhus och i en godkänd behållare. Deponera all vätskor enligt lokala bestämmelser. Kontrollera täthet och eventuellt slitage på alla bränsleslangar regelbundet. Täta eller reparera vid behov Bränslesystemet är försett med en avstängningsventil. Stäng av bränslet när maskinen transporteras till och från arbetsområdet, när maskinen parkeras inomhus eller när bränslesystemet ska servas. Säkerhet för hydraulik Säkerställ att alla hydrauliska kopplingar är täta och att alla hydraulslangar och rör är i bra skick. Reparera eventuella läckor och byt ut skadade eller slitna slangar eller rör innan maskinen startas. Hydrauliska läckor kan uppstå vid högt tryck. Läckorna kräver speciell noggrannhet och uppmärksamhet. Använd inte dina händer för att lokalisera misstänkta högtrycks läckor. Högtrycket kan tränga igenom huden och orsaka allvarlig skada. Använd en bit kartong och ett förstoringsglas för att lokalisera läckor.. Håll kropp och händer borta från hål eller munstycken som läcker hydraulvätska med högtryck. Hydraulvätska som läcker under högtryck kan tränga igenom huden och orsaka allvarlig skada och/eller sekundära infektioner om det inte behandlas. Sök omedelbart läkarvård, om hydraulvätska tränger in i huden oavsett hur liten skadan ser ut. Hydrauliska system kan inneha lagrad energi. Innan underhåll eller reparation utförs på hydrauliska system, ta bort redskap, slå till handbromsen, koppla ur viktöverföringssystem (om så utrustad), stäng av motorn och ta ur startnyckeln. För att lätta på trycket i det extra hydraulsystemet, stäng av maskinens motor och flytta den sekundära S.D.L.A.- spaken åt vänster och höger innan urkoppling av extrasystemets snabbkopplingar. Deponera alla vätskor enligt lokala bestämmelser. Säkerhet - 14

15 SÄKERHET LB540 Säkerhetsinstruktioner Borsten LB540 är konstruerad för att sopa. Använd den inte för att knuffa eller dra föremål. Vid användning av borsten kan det skapas ett moln av damm som försämrar sikten. Normalt kan mängden damm minskas om borsten roteras långsammare, genom att maskinens motorvarv reduceras. Iakttag försiktighet vid sopning i närheten av något som kan skadas av kastade föremål. När så är möjligt, sopa material med riktning ifrån byggnader och andra värdeföremål. Vid sopning nära byggnader och värdeföremål, minskas både kastavståndet och hastigheten med vilken föremål eventuellt kastas från borsten om borsten roteras långsammare genom att maskinens motorvarv reduceras. Hydrauliska system kan inneha lagrad energi. Innan underhåll eller reparation utförs på hydrauliska system, måste hydraulslangarna för redskapets extra hydraulsystem kopplas bort från maskinen. Sänk redskapet till marken, stäng av maskinens motor, flytta den sekundära S.D.L.A.-spaken åt vänster och höger för att lätta på trycket i det extra hydraulsystemet och koppla sedan ur extrasystemets snabbkopplingar. Säkerhet - 15

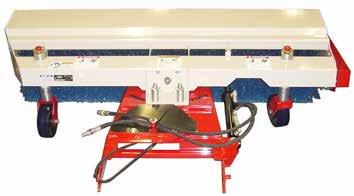

16 Placering av kontrollspakar KONTROLLSPAKAR OCH REGLAGE Använd följande bilder som hjälp för att identifiera var kontrollspakarna finns placerade. Bokstaven bredvid kontrollspaken används som referens till texten som följer bilden. A A - Spännfjäder för drivrem (under remmarna) Rotera spännfjädern åt höger för att spänna redskapets drivrem och säkra sedan läget med sprintbulten. Ta bort sprintbulten för att släppa spännfjädern och på så vis släppa på spänningen på redskapets drivrem, vilket gör det möjligt att ta bort redskapets drivrem från maskinen alternativt installera den på maskinen. Användning - 16

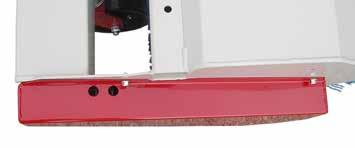

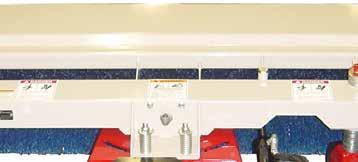

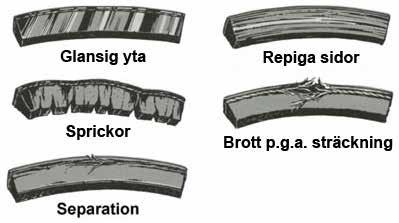

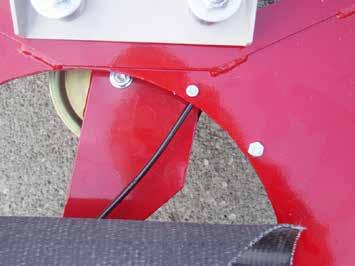

17 ALLMÄN ANVÄNDNING Daglig inspektion Slå alltid till parkeringsbromsen, stäng av maskinens motor, ta bort startnyckeln och säkerställ att alla rörliga delar har stannat innan några delar kontrolleras, eller innan några reparationer eller justeringar görs. OFF Remspänning ON Sprintbult 1. Parkera maskinen på ett plant underlag, stäng av motorn och låt alla vätskor svalna. 2. Utför en visuell inspektion både av maskinen och borsten. Titta efter lösa eller saknade delar, skadade komponenter eller tecken på slitage. 3. Inspektera hydraulslangar, hydraulkopplingar och bränsleledningar för att försäkra dig om täta och läckagefria anslutningar. 4. Inspektera drivremmen. Remmen ska vara i bra skick. Serva vid behov. 5. Inspektera höjdinställningen på stödhjulen. Justera vid behov. 6. Se maskinens användarmanual. Kontrollera maskinens motorolja, hydraulolja, kylsystem, däcktryck och bränslenivå. Fyll på med vätska vid behov. Serva efter behov. 7. Testa maskinens spärrsystem för föraren*. Fastkoppling 1. Kör maskinen långsamt framåt in i mottagararmarna på borsten. Rikta in maskinens lyftarmar mot borstens mottagararmar genom att höja eller sänka redskapsfästet och slutför sedan fastkopplingen. 2. När inkopplingen är klar, slå till mottagararmarnas lyftlås.* 3. Slå till parkeringsbromsen* och stäng av maski nens motor. 4. Placera redskapets rem på kraftuttagets remskiva på maskinen. Försäkra dig om att remmen ligger rätt på vardera remskivan. 5. Lyft på skyddet för drivremmens spännfjäder, ta bort sprintbulten, och rotera spännfjädern åt höger, förbi sprintbultens hål. Sätt tillbaka sprintbulten och säkra med hårnålen. 6. Torka rent ändarna på slangen och anslut dem till maskinens hydrauliska snabbkopplingar. Om så utrustad, anslut slangar och snabbkopplingar så att de röda märkningarna paras ihop och de gula märkningarna paras ihop med varandra. Bortkoppling 1. Parkera maskinen på en plan yta och slå till parkeringsbromsen.* 2. Sänk ner borsten till marken. 3. Stäng av maskinens motor. 4. Lyft på skyddet för drivremmens spännfjäder och ta bort sprintbulten från fjäderstyrningen för att släppa på fjäderspänningen. Sätt tillbaka sprintbulten och säkra med hårnålen. 5. Ta bort borstens drivrem från kraftuttagets remskiva, på maskinen. 6. Koppla loss de hydrauliska snabbkopplingarna från maskinen. Snabbkopplingarna hålls rena genom att de förvaras i de två hålen uppepå skyddet för drivkedjan. 7. Koppla ur redskapsfästets låsspak.* 8. Starta maskinen och backa sakta bort ifrån borsten. Att vrida ratten från sida till sida kan underlätta frånkopplingen. Användning - 17 * Se maskinens användarmanual för användning av maskinens reglage.

18 ANVÄNDNING Användning Innan användning, utför daglig inspektion och koppla till maskinens viktöverföringssystem. Flytta maskinen till arbetsläget och sänk ner borsten till marken. Placera maskinens primära SDLA-spak i flytläge genom att trycka spaken åt höger tills den låses fast. Spaken kommer att stanna i detta läge tills den medvetet kopplas ur. Använd maskinens sekundära SDLA-spak för att vinkla borsten till önskat läge. VARNING När borsten vinklas åt vänster eller höger, skapas klämpunkter. Säkerställ att inga personer eller föremål befinner sig mellan borstens ram och maskinen. När maskinens motorvarvtal är mellan 2,000 och 2,500 RPM, kopplar du till kraftuttaget. Justera maskinens gaspådrag för att uppnå önskad rotationshastighet på borsten. Kör framåt i en hastighet som är säker och ger önskat resultat på borstningen. Borsten kan användas för att sopa bort skräp, inklusive löv och snö, från körbanor, trottoarer och parkeringsplatser m.m. Borsten kan effektivt sopa bort flera centimeter snö. Snöns egenskaper och rådande vindförhållanden påverkar resultatet. Arbeta i medvind, så långt det är möjligt. Att minska på borstens varvtal kan minska mängden damm som virvlar upp. Minska hastigheten genom att minska på maskinens motorvarvtal. Stora mängder skräp på borstens ram kan skymma sikten och ge oönskad vikt på borsten. Rengör efter behov. Justering av stödhjulens höjd Borsten har två justerbara stödhjul. När nylonborsten med tiden slits ner, behöver stödhjulen justeras för att bra markkontakt ska bibehållas. Stödhjulen justeras i vertikal led genom att ett antal brickor placeras över eller under monteringsröret. Antalet övre och undre brickor ska vara lika för båda stödhjulen. Den rekommenderade inställningen för stödhjulen är en höjd där borsten sopar 5 till 10 cm av markytan när maskinen är parkerad cm Vissa situationer kan kräva mer eller mindre aggressiv körning med borsten. Justering av stödhjulen, borsthastighet och färdhastighet är faktorer att ta hänsyn till. Användning - 18

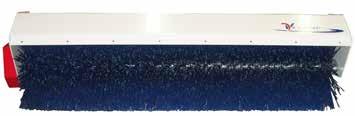

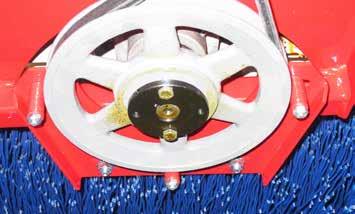

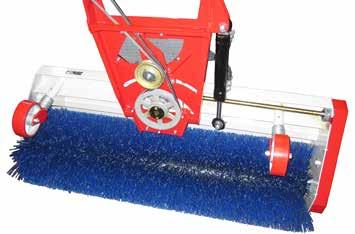

19 UNDERHÅLL Slå alltid till parkeringsbromsen, stäng av maskinens motor, ta bort startnyckeln och säkerställ att alla rörliga delar har stannat innan några delar kontrolleras, eller innan några reparationer eller justeringar görs. 4. Installera en ny drivrem på remskivan, skjut tillbaka rören på plats, sätt i och dra åt bultarna med 11 Nm. Smörjningspunkter Smörjning krävs på följande platser med ett fett med litiumkomplexbas NLGI 2. Se underhållsschemat för underhållsintervaller och fettmängd. Observera Om några delar behöver bytas ut, använd endast originalreservdelar från Ventrac. Rengöring och allmänt underhåll För bästa resultat och för att bibehålla borstens finish, rengör eller tvätta borsten för att avlägsna smuts, grus och skräp. Inspektion av rem Att kontrollera borstens drivrem kan förhindra plötsliga rembrott genom att problem hittas innan de får en rem att brista. Typiska förslitningar på en drivrem kan resultera i de tillstånd som visas i diagrammet. Om något av dessa tillstånd uppstår krävs utbyte av drivremmen. Byte av rem 1. Koppla loss borsten från maskinen. 2. Lossa bultarna från rören (A) som håller remmen på plats och skjut iväg rören från remskivan. A A Applicera kedjeolja på drivkedjan genom åtkomsthålen i skyddet för drivkedjan. Nivån på växellådsoljan bör vara hög nog för att synas i påfyllningskröken (A) när borsten är parkerad på en plan yta. Fyll på med 80W-90-växellådsolja efter behov. A A 3. Ta bort den gamla drivremmen. Service - 19

20 UNDERHÅLL Förvaring Förbereda borsten för förvaring 1. Rengör borsten. 2. Titta efter lösa eller saknade delar, skadade komponenter eller tecken på slitage. 3. Inspektera säkerhetsdekalerna. Ersätt dekaler som har bleknat, är oläsliga eller saknas. 4. Kontrollera hydraulslangar och kopplingar för att försäkra dig om att de är täta och utan läckor. Reparera eller byt ut skadade eller slitna komponenter. 5. Kontrollera remmen efter spår av skador eller förslitning och byt ut när det behövs. 6. Smörj alla smörjpunkter och inspektera nivån på växellådsoljan. 7. Torka bort allt överflödigt fett eller olja. Ta borsten i bruk efter förvaring Inspektera, rengör och förbered borsten för användning. Underhållsschema Underhållsschema # of Locations # of Pumps Daily At 25 Hours At 50 Hours At 75 Hours At 100 Hours At 125 Hours At 150 Hours At 175 Hours At 200 Hours At 225 Hours At 250 Hours At 275 Hours At 300 Hours At 325 Hours At 350 Hours At 375 Hours At 400 Hours At 425 Hours At 450 Hours At 475 Hours At 500 Hours Yearly Rotorlager 2 1 Drivaxellager 1 1 Cylinderände 2 ^ Hjulspindelrör 2 ^ Hjulaxel 2 ^ Olja, drivkedja 1 Kontrollera oljenivå, växellåda Spindelrör (utanpåliggande stödhjul) Hjulaxel (utanpåliggande stödhjul) Antal pumpningar Dagligen Vid 25 timmar Vid 50 timmar Vid 75 timmar Vid 100 timmar Vid 125 timmar Vid 150 timmar Vid 175 timmar Vid 200 timmar Vid 225 timmar Vid 250 timmar Vid 275 timmar Vid 300 timmar Vid 325 timmar Vid 350 timmar Vid 375 timmar Vid 400 timmar Vid 425 timmar Vid 450 timmar Vid 475 timmar Vid 500 timmar Årligen Antal platser Fett & smörjning: se smörjavsnittet 2 ^ 2 ^ Inspektion Inspektion av lösa, saknade eller slitna komponenter Inspektion av drivremmar, hydraulslangar & anslutningar Inspektion av drivkedja Inspektion av säkerhetsdekaler Kontrollera däcktryck (15-18 PSI) (utanpåliggande stödhjul) ^Smörj tills det nya fettet är synligt. Service - 20

21 UNDERHÅLL Checklista för underhåll Rotorlager Drivaxellager Cylinderände Hjulspindelrör Hjulaxel Olja, drivkedja Checklista för underhåll Kontrollera oljenivå, växellåda Spindelrör (utanpåliggande stödhjul) Hjulaxel (utanpåliggande stödhjul) Inspektion av säkerhetsdekaler Kontrollera däcktryck (15-18 PSI) (utanpåliggande stödhjul) ^Smörj tills det nya fettet är synligt. # of Locations # of Pumps At 25 Hours At 50 Hours At 75 Hours At 100 Hours At 125 Hours At 150 Hours At 175 Hours At 200 Hours At 225 Hours At 250 Hours At 275 Hours At 300 Hours At 325 Hours At 350 Hours At 375 Hours At 400 Hours At 425 Hours At 450 Hours At 475 Hours At 500 Hours Yearly ^ 2 ^ 2 ^ 1 2 ^ 2 ^ Inspektion av lösa, saknade eller slitna komponenter Antal platser Inspektion av drivremmar, hydraulslangar & anslutningar Inspektion av drivkedja Antal pumpningar Vid 25 timmar Vid 50 timmar Vid 75 timmar Vid 125 timmar Vid 150 timmar Vid 175 timmar Vid 200 timmar Vid 225 timmar Vid 250 timmar Vid 275 timmar Vid 300 timmar Vid 325 timmar Vid 350 timmar Vid 375 timmar Vid 400 timmar Vid 425 timmar Vid 450 timmar Vid 475 timmar Vid 500 timmar Årligen Vid 100 timmar Fett & smörjning: se smörjavsnittet Inspektion Service - 21

22 SPECIFIKATIONER Dimensioner Höjd cm Längd cm Bredd cm Vikt kg Borstens bredd cm Borstens diameter ,5 cm Borsthastighet (varv/minut) RPM Borsthastighet (färdlängd) m/min Egenskaper Hydraulisk vinkling åt vänster och höger från förarsätet. Justerbara stödhjul Hörnfri ram på vänster sida Specificationer - 22

23 SPECIFIKATIONER Bullernivåer 1 LB540 Bullernivåer 1 Uppmätt ljudeffektnivå vid ljudkälla, db(a) Osäkerhetsfaktor för ljudeffekt, db(a) 2.0 Ljudtrycksnivå vid förarens öra, db(a) 90.1 Osäkerhetsfaktor för ljudtrycksnivå, db(a) 2.0 Not 1: Specifikationerna kan komma att ändras utan föregående meddelande därom. EC Declaration of Conformity Ventrac LB540 Manufacturer Authorized Representative (also authorized to compile the technical file) Technical File Keeper Description Model Name Model Number Serial Number LB540-Axxxxx This Product Conforms to Directives 2006/42/EC Ryan Steiner Director of Engineering Venture Products, Inc. 500 Venture Drive Orrville, OH USA Lars Persson LAPAB MASKIN AB Box 46, S Hallstahammar Flädervägen 5, Hallstahammar SWEDEN Ryan Steiner Venture Products, Inc. 500 Venture Drive Orrville, OH USA Power broom attachment Ventrac LB540 Power Broom 23-July-2015 Orrville, Ohio USA Specificationer - 23

24 RESERVDELAR ILLUSTRATED DRAWING Main Frame & Hitch Illustrated Parts - 24 Use only original Ventrac replacement parts.

25 RESERVDELAR Main Frame & Hitch REF. PART NO. DESCRIPTION QTY BOLT, 3/8-16 USS X WASHER, FLAT 3/8 USS RUBBER, BELT IDLER COVER BRACKET, BELT IDLER FRAME, MAIN HITCH A06...LOCKNUT, STOVER 3/8-16 USS BOLT, 1/2-13 USS X BRACKET, BACKER PLASTIC SLIDE SLIDE, 1/16 X 1-1/2 X 5 HDPE BOLT, 5/8-11 USS X 2 1/ WHEEL, CASTER 6 X 2 (Serial # ) WHEEL, CASTER 6 X 2 (Serial # 1222-) BOLT, 1/2-13 USS X 3 1/ A08...LOCKNUT, STOVER 1/2-13 USS FRAME, CASTER WHEEL WASHER, FLAT 1 SAE GF GREASE FTG, 1/4 SAE ST PIN, LINCH FRAME, MAIN BRUSH DECAL, DANGER-PINCHING HAZARD DECAL, HAZARD-MOVING PART A10...LOCKNUT, STOVER 5/8-11 USS DECAL, VENTRAC ORBITAL DECAL, V-DECAL DIE CUT BLUE WASHER, FLAT 1/2 USS SPRING, 1.14 OD X 2.84 ZP DECAL, MADE IN USA DECAL, WARNING READ OWNERS MAN BEARING, RETAINER 3/ B BUSHING, 1/2ID X 3/4OD X BEARING, ROLLER 1-13/16 LONG GF GREASE FTG, 1/4 NPT ST... 1 Illustrated Parts - 25 Use only original Ventrac replacement parts.

26 RESERVDELAR ILLUSTRATED DRAWING Brush Assembly & Drive Chain Illustrated Parts - 26 Use only original Ventrac replacement parts.

27 RESERVDELAR Brush Assembly & Drive Chain REF. PART NO. DESCRIPTION QTY LINK, CONN. # CHAIN, ROLLER #40 X 43 LB A08...LOCKNUT, STOVER 1/2-13 USS WASHER, FLAT 1/2 USS E08...SPROCKET, IDLER #40 17-T H SPROCKET, #40 10-T HRD BOLT, 5/16-18 USS X FB BEARING, FLANGE BLOCK 3/ SF05...NUT, SRF 5/16-18 USS SHAFT, BROOM DRIVE K KEY, 3/16 X 1 1/ BOLT, 1/2-13 USS X 1 3/ B WASHER, MACH 1 10 GA SPROCKET, #40 40-T 1 BORE E NUT, JAM 1-14 SAE GR BOLT, 7/16-14 USS X FB BEARING, FLANGE BLOCK WASHER, LOCK 7/ NUT, 7/16-14 USS K KEY, 1/4 X BRUSH, WELDMENT LB WASHER, FLAT 1/2 SAE... 1 Illustrated Parts - 27 Use only original Ventrac replacement parts.

28 RESERVDELAR ILLUSTRATED DRAWING Belt Drive, Gearbox, & Hydraulics Illustrated Parts - 28 Use only original Ventrac replacement parts.

29 RESERVDELAR Belt Drive, Gearbox, & Hydraulics REF. PART NO. DESCRIPTION QTY WASHER, FLAT 1/2 SAE B BUSHING, 1/2 ID X 5/8 OD X 5/ BRACKET, BELT IDLER SPRING, SINGLE TORSION LH CP COTTER PIN, 1/8 X 3/ ARM, IDLER SF06...NUT, SRF 3/8-16 USS WASHER, FLAT 3/8 SAE PULLEY, IDLER FLAT 4 X 3/ BOLT, 3/8-16 USS X 1 3/4 (Serial # ) BOLT, 3/8-16 USS X 2 (Serial # 1508-) A065...BELT, A H12...BUSHING, 3/4 H BK80H...PULLEY, 8 H-BUSH GEARBOX, CURTIS LB E9004G...PIPE, ELBOW 90, 1/4 GALV P04...PIPE, PLUG 1/4 SQ BOLT, 5/16-18 USS X 3/ WASHER, FLAT 5/16 SAE BOLT, 5/8-11 USS X 6 1/ CHAIN, COUPLING-#40 DBL W/LINK COUPLING, HALF--#40 SPROCKET K KEY, 3/16 X 1 1/ SHAFT, BROOM DRIVE BOLT, 5/8-11 USS X CYLINDER, 1-1/2 X 8 (Serial # ) CYLINDER, 1-1/2 X 8 STEERING (Serial # 1075-) N0412G...PIPE, NIPPLE 1/4 X 1 1/2 GALV A10...LOCKNUT, STOVER 5/8-11 USS FITTING, 90 ME 3/8 X 1/4 (Serial # ) FITTING, 90 ME 3/8 X 3/8 (Serial # 1075-) HOSE, 1/4X38.00 SAE 100R17 AR COUPLER, QUICK MALE 1/ WASHER,.544ID X.817 X.14 YEL WASHER,.544ID X.817 X.14 RED WASHER, FLAT 5/16 SAE (Serial # 1400-) WASHER, FLAT 3/8 SAE (Serial # ) G WASHER, 3/8 USS FW.165 THK (Serial # 1508-) COVER, PULLEY (Serial # 1508-) BEARING, BALL 25MM X 52MM (Open) SEAL, SHAFT BEARING, BALL 25MM X 52MM (Sealed) RETAINING RING, CURTIS GEARBOX SEAL, EXPANSION PLUG... 1 Illustrated Parts - 29 Use only original Ventrac replacement parts.

30 RESERVDELAR ILLUSTRATED DRAWING Shields & Belt Retainer Illustrated Parts - 30 Use only original Ventrac replacement parts.

31 RESERVDELAR Shields & Belt Retainer REF. PART NO. DESCRIPTION QTY SF04...NUT, SRF 1/4-20 USS BRACKET, BELT IDLER SPRING GD HP HAIRPIN, 3/32 X 1-5/ WASHER, FLAT 1/4 SAE CLEVIS PIN, 1/4 X 3/ BOLT, 1/4-20 USS X 3/ A04...LOCKNUT, STOVER 1/4-20 USS SF05...NUT, SRF 5/16-18 USS BRACKET, BELT TUBE GUIDE PIPE, SCH 80 1/4 X 1-1/4L BOLT, 1/4-20 USS X 1 3/ SF BOLT, SRF 5/16-18 USS X 3/ BRACKET, BELT RETAINER MOUNT BOLT, 7/16-14 USS X 1 1/ WASHER, FLAT 7/16 SAE SHIELD, SHAFT COVER LEFT SIDE WASHER, LOCK 7/ NUT, 7/16-14 USS PLATE, HOLE SHAFT COVER SF BOLT, SMF 1/4-20 X 1/ SHIELD, CHAIN COVER SF BOLT, SMF 1/4-20 X 1/ Illustrated Parts - 31 Use only original Ventrac replacement parts.

32 RESERVDELAR ILLUSTRATED DRAWING Outside Gauge Wheel Kit Illustrated Parts - 32 Use only original Ventrac replacement parts.

33 RESERVDELAR Outside Gauge Wheel Kit REF. PART NO. DESCRIPTION QTY GF GREASE FTG, 1/4 SAE ST FRAME, OUTSIDE GAUGE WHEEL LH PIN, SAFETY SNAP 3/8 X 2 1/ PIN, LINCH WASHER, FLAT 1 SAE FRAME, OUTSIDE GAUGE WHEEL RH FRAME, CASTER YOKE A06...LOCKNUT, STOVER 3/8-16 USS BOLT, 3/8-16 USS X 5 1/ WASHER, FLAT 3/4 SAE WHEEL, CASTER 11 X 4-5 X 3/ AXLE, TUBE.740/.745 DIA WASHER, FLAT 3/4 SAE WHEEL, CASTER 11 X 4-4 X 3/ TUBE, AXLE-WHEEL LB CASTER BEARING, DOUBLE-SEALED... 2 Illustrated Parts - 33 Use only original Ventrac replacement parts.

34 RESERVDELAR ILLUSTRATED DRAWING Front Belting Curtain Kit Illustrated Parts - 34 Use only original Ventrac replacement parts.

35 RESERVDELAR Front Belting Curtain Kit REF. PART NO. DESCRIPTION QTY SF BOLT, SMF 1/4-20 X 3/ BELTING, FRONT 10 X 56L SF04...NUT, SRF 1/4-20 USS CLAMP, FRONT BELTING 10-1/2L... 4 Illustrated Parts - 35 Use only original Ventrac replacement parts.
