FÄLTOPERA HUSETS PRINCIPER. 1. Delningen - att bevara de fantastiska lögnerna. 2. Relation utåt - Två slags öppna rum mot skogspark

Transkript

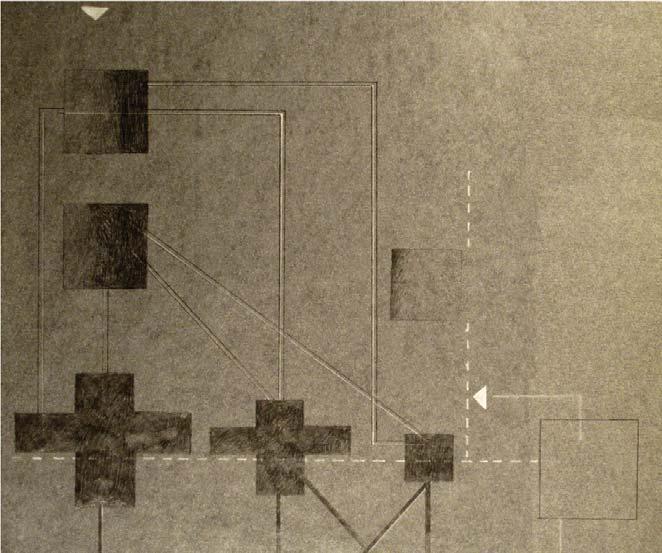

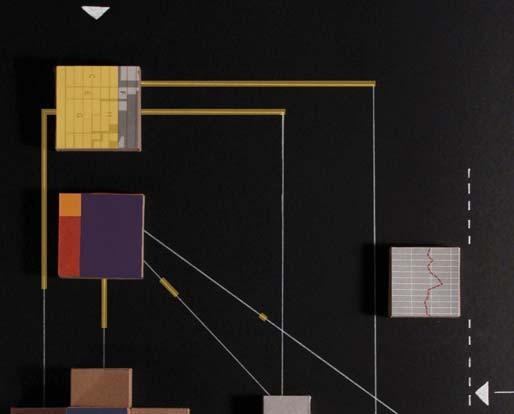

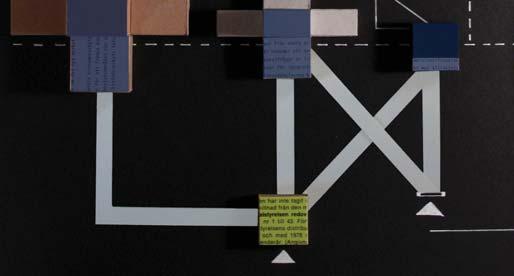

1 FÄLTOPERA HUSETS PRINCIPER 1. Delningen - att bevara de fantastiska lögnerna 2. Relation utåt - Två slags öppna rum mot skogspark s c e n : M Ö T E YTTRE VÄRLDEN LÅTSADE VÄRLDEN INRE VÄRLDEN KOMPLIMENTERA OMGIVNINGEN ÖPPENHET SKAPA STÄMMNING De fl era leden av förberedelse inför föreställningen; fi na kläderna, fönade håret, rörelsen, högtidstillståndet; det framprovocerade öppna sinnet. Man har klätt sig för upplevelsen. En mörk salong. Ljus, mörker, ridå, gestaltade lögner. Egen värld. Eftersträva stämmning; skapas genom vandringen genom huset. Huset publika del är genomsiktlig och öppen. INTEGRITET SKAPA ARBETSRO Miljön bakom scen bör bevara sin integritet för att föreställningen skall behålla sitt fantastika anslag. För att föreställningarna skall kunna skapas krävs rum med integritet för att ge utrymme för den intimitet som det konstnärliga skapandet behöver. Byggnadens interaktion med landskapet utgår inte från att skapa ett artifi ciellt landskap som byggnaden är en del av. Byggnaden skapar en relation med landskapet i och med sin låga skala och utsträckthet. Intention är att skapa en spänning mellan det byggda och parken, omgivningen uppmärksammas inom byggnaden, insidan relaterar utåt på olika sätt. Både de publika rummen och personaldelarna är öppna och riktade mot husets sydsida där det fi nns en skogsliknande parkdel. I den publika delen förstärks kopplingen genom öppningar och utsiktspunkter, en nära relation med utsidan skapas, huset sträcker sig ut. Personaldelarna har en mellanzon, privata gårdar som drar in utsidan in i byggnaden. Detta blir en buffertzon som ger möjlighet för dessa delar att vara uttåtriktade och privata på samma gång. p u b l i k a r u m : S T R Ä C K A U T MASKIN Delar av det inre maskineriet synligörs, detta försiktigt för att inte störa den pågående inre verksamheten. a r b e t s p l a t s : K N Y T A I N MÖTE Scenen; mötet mellan förväntningarna och förberedelserna. En mittpunkt att utgå från; föreställningens magi skall bevaras genom att världen som skapar den är tydligt skild från åskådarna. ETT EVIGT ORDNANDE OCH SORTERANDE Hantering och nedbrytning av programmet. Digramen; RELATIONER, INTIMITET STÄMMNING, INTROVÄRT EXTROVÄRT, LJUS MÖRKER.

2 ÅR S TAF Ä L T E T ATT TA HAND OM DAGEN PLACERING Ett hus som sjunker ner, vill inte överväldiga platsen. Byggnaden är relativt låg, följer fältets utsträckthet, blir ingen storslagen gest, utan ett kompliment, en serie av ödmjukare gester som pekar på naturen kring huset. Huset närvaro på platsen blir ändå stor på grund av att inga andra hus i denna skala finns här. Kunliga Operan skulle här ha stort inflytande för vardagslivet, för stadsdelen som vardagsrum. Då operabesöket är något man planerar och ser fram emot, gör det inte någonting att operan inte ligger i stadens absoluta centrum, utan det viktiga är att det är lätt att ta sig till platsen. På Årstafältet har operan chansen att bli en del av det dagliga livet och vända sig mot parken, istället för mot de mest enastående av innerstadens landmärken och utsiktser. S T R Å K - I anknytning till viktiga stråk och angöringspunkter. S I K T L I N J E R - Synligörs från viktig entrégata. F Ä L T V A T T E N S K O G - Placering som ger flera olika karaktärer på husets sidor. Anknytning till såväl parken som till bebyggelse. Placerar sig mellan fält och uppvuxen natur. V Ä D E R S T R E C K - Den dagliga verksamheten orienteras mellan sydöst och sydvöst. Publikfoaje som har mer använding på kvällstid återfinns i ett nordligtläge. ÖPPET PUBLIKT gräns mellan fält och skog INBÄDDAD PRIVAT N

3 B Målarsal Lager Resturang Kök Kontor Biljettkontor Paus A A Snickeri Butik Garderob Expriment scen Träförråd B Bar Biblo. Loge Orkestersal Arkiv Orkestersal Studio Foaje Orkestersal Ljud/ Ljus lager Montage Kostym/Peruk lager Rec. Prep. Kafé Kök Ljud/ Ljus verkstad Konferans Resturang Kök Tekök Resturang Kostym/Peruk verkstad Inlast Tapesteri PLAN 1 SKALA 1:400

4 Foaje Körsal Balettsal Övningsrum Tekök Vilo rum Massör Servering Operasal Naprapat Läkare Gym Fys Balettsal Tekök Mötesrum Mötesrum Operasal Operasal Ledning Opera sektion Opera sektion Admin. opera Admin. balett Mötesrum Snickeri kontor Balettsal Opera sektion Opera sektion Mötesrum Foaje Orkestersektion Tekniksektion Teknik PLAN 2 SKALA 1:400 FASAD SYDOST SKALA 1:400

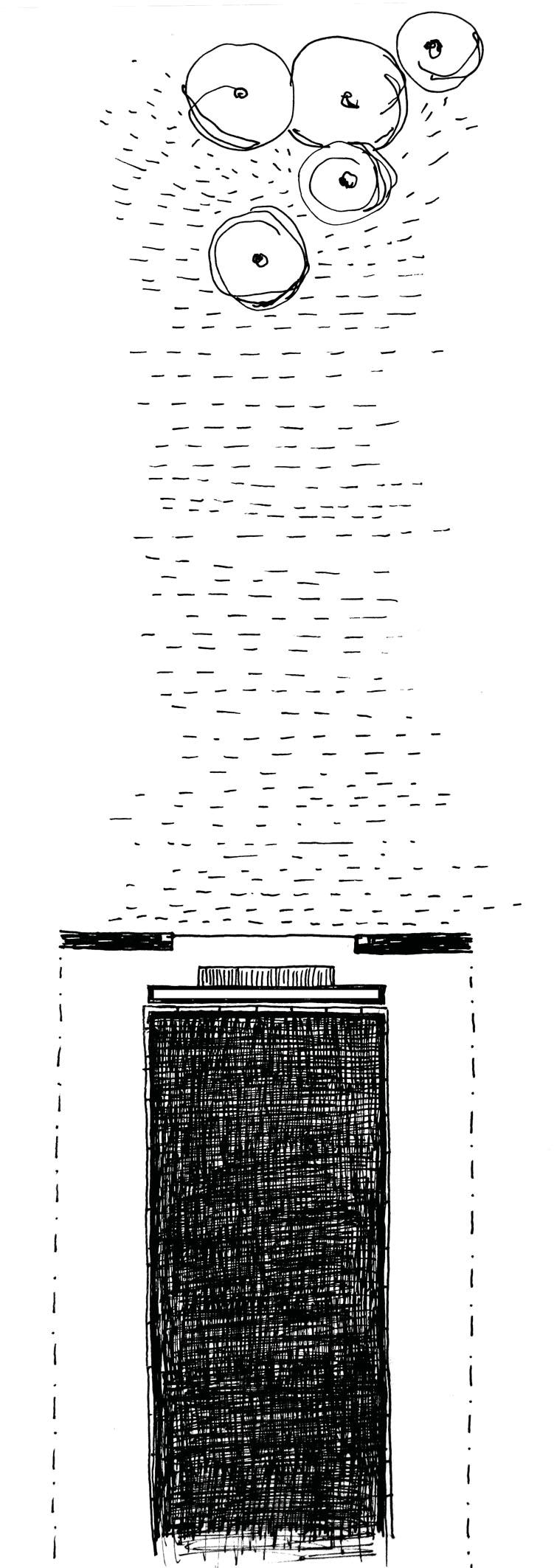

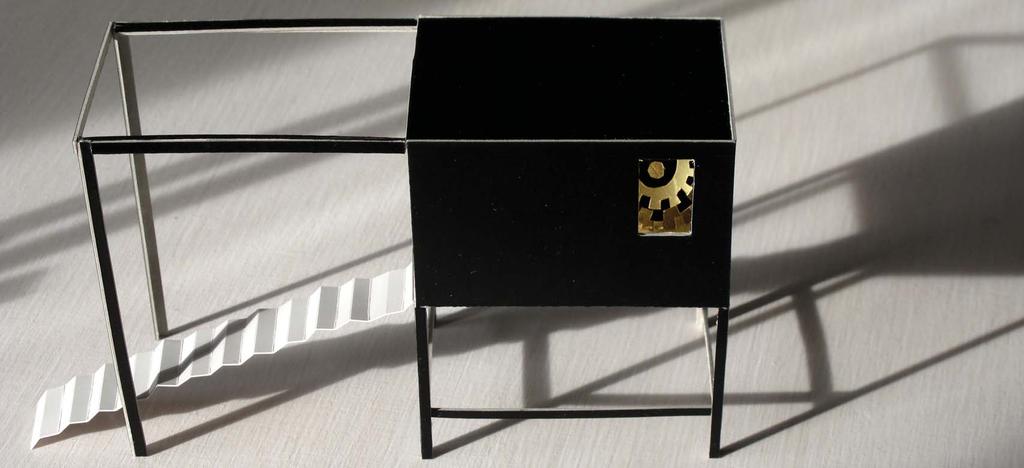

5 Sido scen Replokal BLACK BOXENS VÄGGAR Exprimentscenen är placerad på armlängds avstånd från operan för att få leva sitt eget liv. Den blir operans satellit djupare in i parken, förankrar. Tre av boxens sidor döljs av höga häckar. Den backre väggen sitter på skenor och går att skjuta undan för att ge möjlighet till variation till föreställningarna. Bjuder in utsidan. Sidoscen Loger Sido scen Bakscen Montagescen BÄNK Från entrén fi nns en visuell koppling till de tre scenerna. Andra element träder fram: sänkt tak, en remsa svart betonggolv, en vägg som inte når upp till taket. Ljus kommer bakifrån väggen. Går man rakt fram från entré och runt väggen hittar man en enkel bänk som läper utmed väggen, använder den som ryggstöd. Ljuset kommer från ett stort fönster. Sitter man på bänken kan man bara titta ut. BIBLOTEK OCH ARKIV TILL SJÖSS Bibliotek och arkiv- delen ligger i ovanför den lilla salongen som en egen volym på en egen går i ett hav av mossa. Runt omkring reser sig högre delar av byggnaden. Instrumentförråd Teknik Scenförråd Bakscen Montage Övningsrum Loger PLAN 0 SKALA 1:400 GÅRDAR Personaldelens innegårdar syftar till att ge ett privat utomhusutrymme runt byggnaden. En smal gårdsremsa löper längs verkstadssidan.

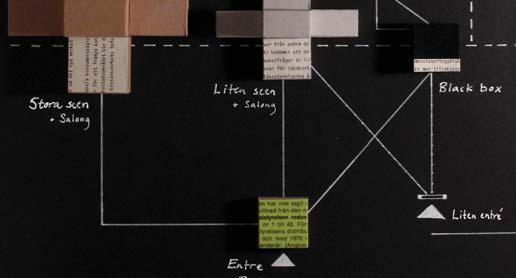

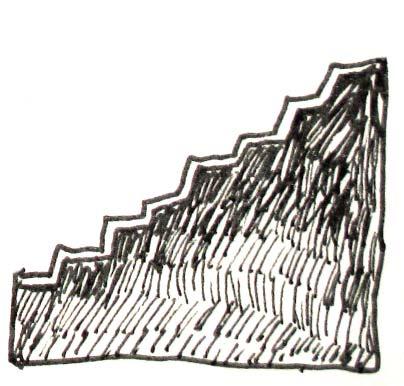

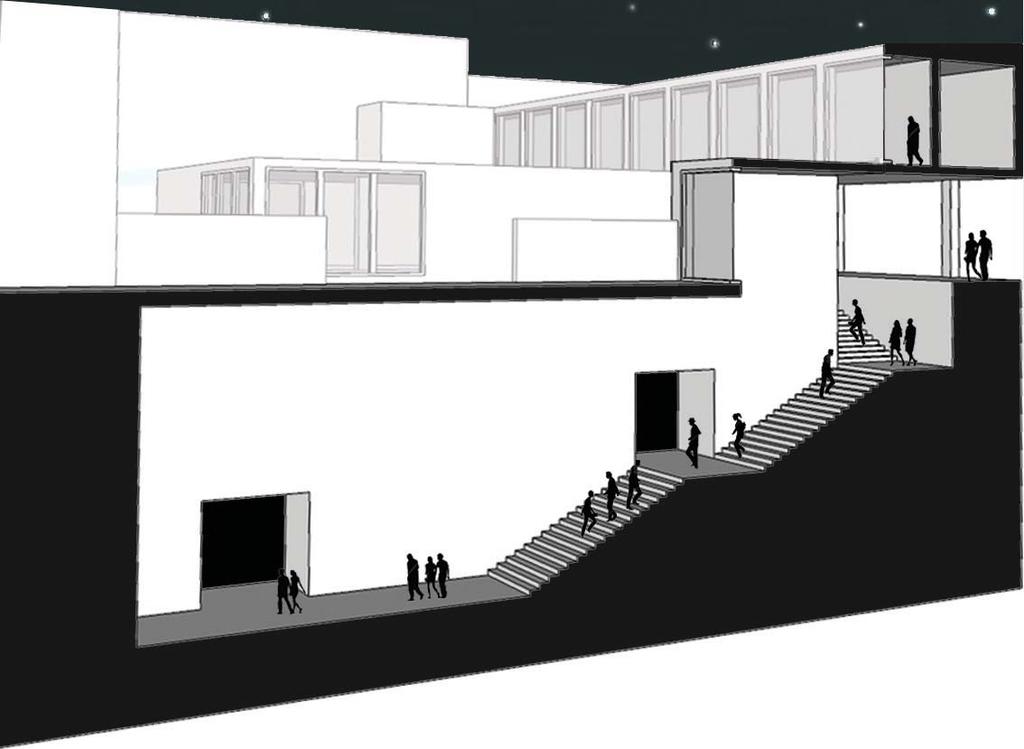

6 VÄGEN TILL FÖRESTÄLLNINGEN RIT RÖRELSE Rörelsen mot scenrummet, mot föreställningen liknar en rit, är en gradvis avhuggning från yttervärlden. Ridån faller på väg in genom huset, ridån går upp på scenen. Stora scen, himlen Trappan ner till salongen blir ett 12 m djupt schakt, taket täcks helt av fönster. Känslan av att röra sig mot en upplevelse; olika förberedelser, ljud, ljus, den yttre vissuella kontakten slussas bort som i Sci-fi fi lmens luftslussar. Ett element av världen utanför dröjer sig kvar, nu renodlad: himlen. Lilla scen, marken För att komma ner i lilla scenens salong måste man gå ner i marken. Detta blir tydligt när trappan passerar under ett fönster som i markhöjd som riktas ut mot parken. Man rör sig alldeles tydligt under gräskanten. Exprimentscen, satellit För att komma till black boxens exprimentscen följer man den foajens raka axel och passerar ut i parken igen. Ett tak löper mellan huvudbyggnadens foaje och black boxen. Man går under en byggd konstruktion med fältet på ena sidan och skogsparken på den andra. Black boxen är en egen ö.

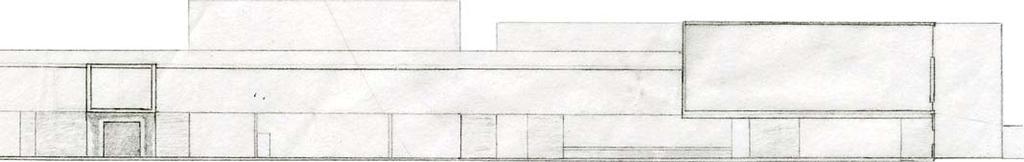

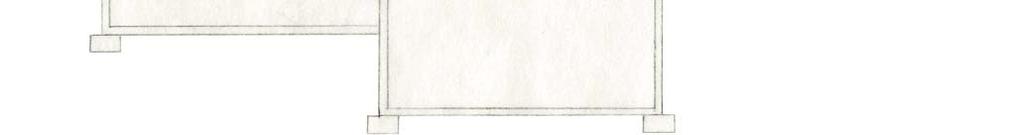

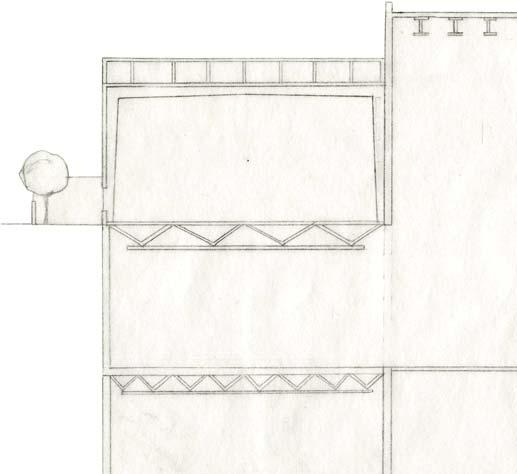

7 SEKTION AA SKALA 1:500 FASAD VÄST SKALA 1:400 FASAD + FASAD ÖST SKALA 1:400 FASAD NORDVÄST SKALA 1:400

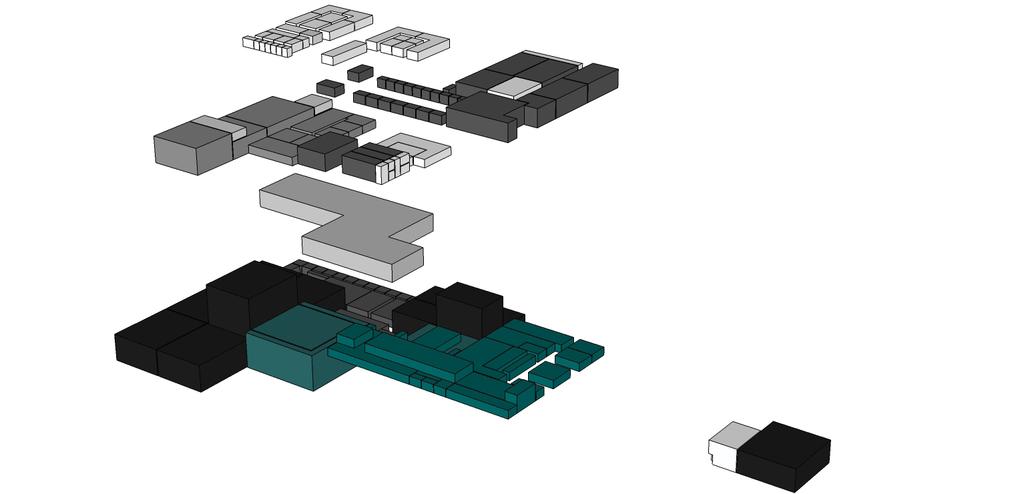

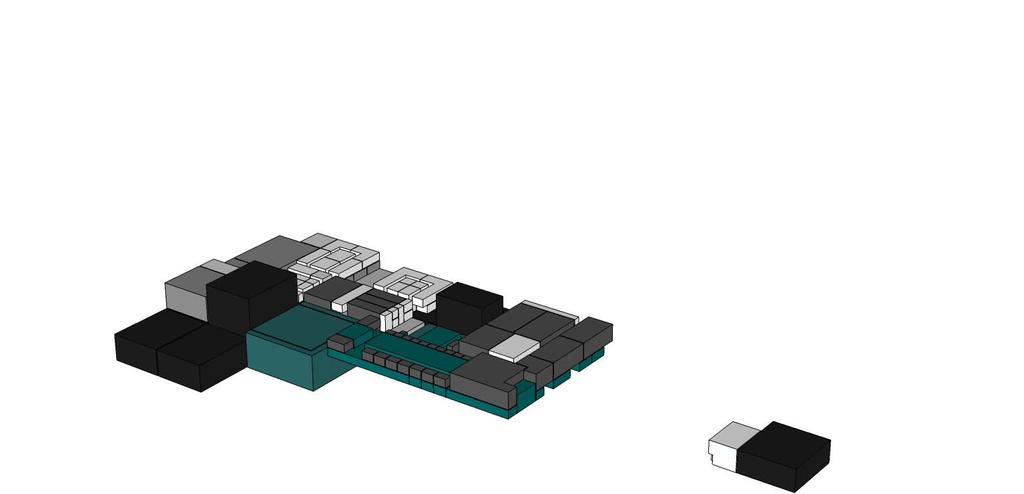

8 PUBLIKT PROGRAM SCENER PARKERING KONTOR VERKSTAD PERSONAL KRISTIN KARLSSON LL4 DOMINIK WALCH, MONICA HORNIAK, KANDIDATPROJEKT VT- 11 FÖR ALEXIS PONTIK

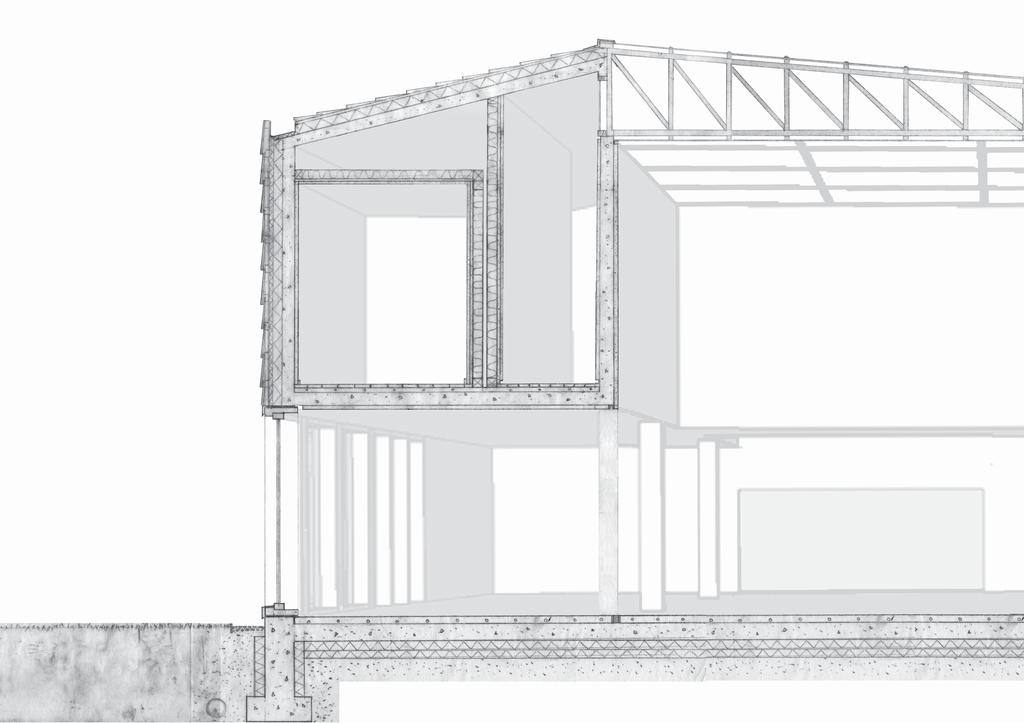

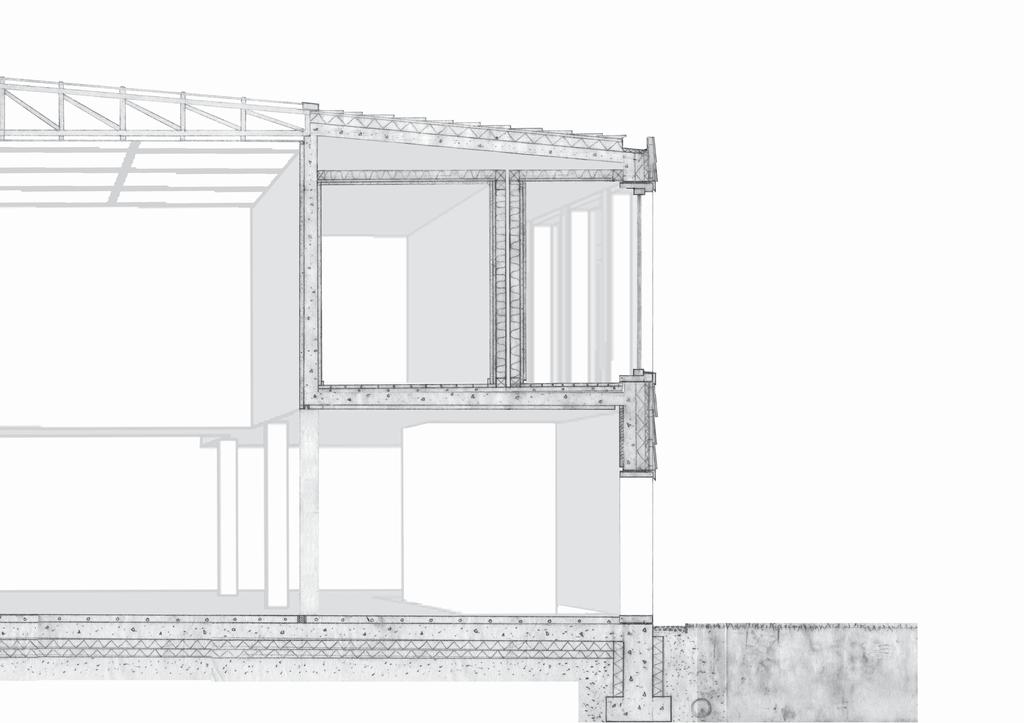

9 TEKNISKT SNITT BB SKALA 1:50 TAK 10 mm korten 30 mm luftsplat Takpapp 200 mm isolering 120 mm betong, trapetskorrigerad plåt 300 mm I-balk stålfackverk c c 6000 mm mjölkigt glasundertak YTTERVÄGG LJUDISOLERANDE VÄGG 10 mm korten 30 mm luftsplat 50 mm kapilär brytande ocl yttre isolerande skikt 200 mm isolering ångspärr 120 mm betongelement 13 mm gips 2 x 13 mm gipsskivor Träregel 64 isolering 30 mm luftspalt 64 isloering 2 x 13 mm gipsskivor trägolv gipsskiva gulbetsat trä gulbetsad trälist grått betonggolv GRUND 400 mm betong 50 mm markisolering dräneringsrör svart betonggolv

10 GOLV 30 mm grått betonggolv golvvärme 100 mm betong 2 st 50 mm markisolering dräneringslager fi berduk
