Översiktlig miljöteknisk markundersökning Hede 6:5, Kungsbacka kommun

Transkript

1 Översiktlig miljöteknisk markundersökning

2 Beställare: Kungsbacka Kommun Kungsbacka Beställarens representant: Karl-Gustav Larsson Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Ulf Johansson Sara Lager Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc Ulf Johansson Norconsult AB

3 3 (14) Innehållsförteckning Sammanfattning Inledning Uppdrag Bakgrund och syfte Områdesbeskrivning Historisk inventering Riktvärden Tillståndsbedömning Generella riktvärden för jord Riktvärden för grundvatten Bedömning av tillstånd Utförd undersökning Provtagningsplan Installation av grundvattenrör och jordprovtagning Grundvattenprovtagning Resultat Fältobservationer Laboratorieanalyser Utvärdering Förenklad riskbedömning Slutsatser och rekommendationer Referenser n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga Översiktlig miljöteknisk markundersökning Situations- och provtagningsplan Fältprotokoll Jord Fältprotokoll Grundvatten Resultatsammanställning jämförelse mot riktvärden Jord Resultatsammanställning jämförelse mot riktvärden Vatten Laboratoriets originalrapporter

4 4 (14) Sammanfattning Norconsult AB (Norconsult) har på uppdrag av Kungsbacka kommun (beställaren) utfört en översiktlig miljöteknisk markundersökning som underlag för detaljplan för fastighet Hede 6:5 i Kungsbacka kommun. Undersökningen har även omfattat en mindre historisk inventering i syfte att få fram bakgrundsunderlag. Vid den historiska inventeringen framkom inga uppgifter om förorenade områden inom eller uppströms aktuell fastighet. Jordprov tog ut från tio punkter ned till mellan en till tre meter under markytan. Totalt skickades tio stycken jordprov in för laboratorieanalys. Grundvattenrör installerades i tre av provpunkterna ned till mellan två och fem meter under markytan. Grundvattenprov från samtliga rör skickades in för laboratorieanalys. Analysresultat av jordprov har utvärderats utifrån riktvärden för Mindre Känslig Markanvändning (MKM), då detaljplanen syftar till att möjliggöra uppförandet av kontorsbyggnader. Resultaten från analys av grundvattenprov jämfördes och utvärderades med riktvärden från Svenska Petroleuminstitutet (2010) och Sveriges Geologiska Undersöknings bedömningsgrunder för grundvatten (SGU, 2013). Inga föroreningshalter har påträffats i jordprov som överstiger riktvärden för MKM. Förhöjda halter av PAH med hög molekylvikt, bly, zink och PCB överstigande riktvärden för KM har dock påvisats. En förhöjd halt av arsenik har påträffats i ett av tre grundvattenprov motsvarande klass 5 vid jämförelse med SGU:s bedömningsgrunder för grundvattenkvalitet. Dessa bedömningsgrunder används för dricksvatten och är inte helt tillämpbara då området har kommunalt dricksvatten. Den förhöjda halten bedöms härröra från den naturligt förhöjda bakgrundshalten i området. Mot bakgrund av erhållna analysresultat bedöms det ej föreligga någon hälso- eller miljörisk vid markanvändning motsvarande MKM, vare sig i nuläget eller inom överskådlig framtid. Undersökningsresultaten bedöms inte föranleda vidare åtgärder. De förhöjda halterna av PAH, metaller och PCB över KM innebär dock begränsningar och restriktioner inför markarbeten inom området. Massor med föroreningshalter över KM som avlägsnas från området skall då omhändertas av godkänd mottagare. Då förhöjda halter (över KM) har konstaterats inom undersökningsområdet har fastighetsägaren enligt Miljöbalken upplysningsplikt till tillsynsmyndigheten. Schakt inom sådan jord är en anmälningspliktig verksamhet och en anmälan måste därför upprättas och godkännas innan markarbete kan påbörjas Översiktlig miljöteknisk markundersökning n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc

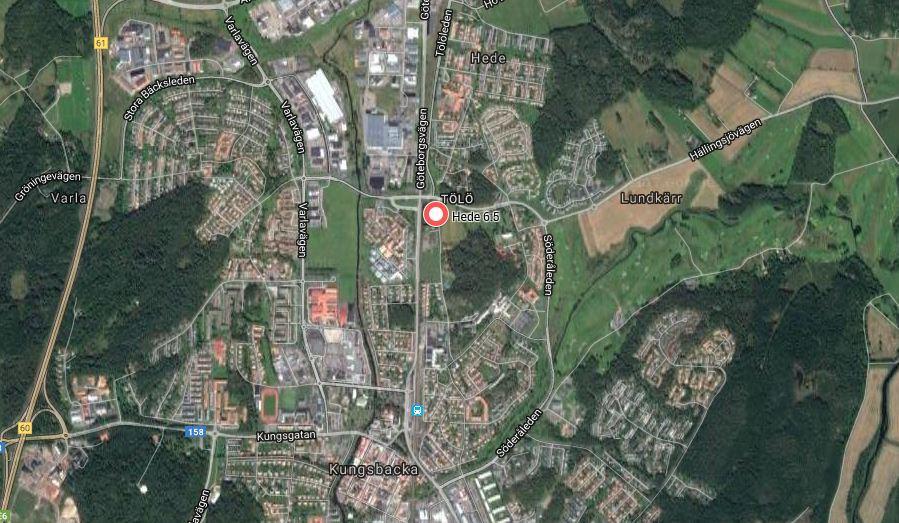

5 5 (14) 1 Inledning 1.1 Uppdrag Norconsult AB (Norconsult) har på uppdrag av Kungsbacka kommun (beställaren) utfört en översiktlig miljöteknisk markundersökning och utredning som underlag för detaljplan för Hede 6:5 i Kungsbacka kommun. 1.2 Bakgrund och syfte Detaljplanen syftar till att möjliggöra uppförande av ett eller flera kontorshus i två våningar inom planområdet. I detaljplaneprocessen ska enligt plan- och bygglagen markens lämplighet prövas med avseende på bland annat hälsa och säkerhet. Syftet med föreliggande undersökning var att ta fram en översiktlig riskbedömning avseende föroreningssituationen på fastigheten. Undersökningen har även omfattat en mindre historisk inventering i syfte att få fram bakgrundsunderlag gällande eventuella förorenade områden på fastigheten. 2 Områdesbeskrivning Fastigheten Hede 6:5 är belägen i stadsdelen Tölö i Kungsbacka. Undersökningsområdet är beläget i fastighetens nordöstra del. Området avgränsas i öster av Gamla Göteborgsvägen och i norr av Tölö tvärled. I väster avgränsas fastigheten av järnvägsspår. Det aktuella området redovisas i Figur 1. n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc Figur Fastigheten Hede 6:5 är utmärkt med en röd cirkel. (google.maps.se) Översiktlig miljöteknisk markundersökning

6 6 (14) 3 Historisk inventering I Länsstyrelsens MIFO-databas (Metodik för Inventering av Förorenade Områden) finns inga uppgifter om förorenade områden inom fastigheten. I Kungsbacka kommuns moderna arkiv från ca 1997 och framåt finns heller inga ärenden på fastigheten med avseende på miljöfarlig verksamhet, förorenade områden, miljöteknisk undersökning eller efterbehandlingsåtgärd. Vid en genomsökning av de äldre arkiven fanns inte någon notering som indikerar förekomst av potentiellt förorenande verksamheter. Värt att anmärka är dock att det äldre arkivet inte har något register och att sökningen därmed inte är heltäckande. Uppströms fastigheten finns idag ingen känd potentiellt förorenande verksamhet. Även historiskt har det enbart förekommit åker och skogsmark i området uppströms fastigheten. 4 Riktvärden Tillståndsbedömning 4.1 Generella riktvärden för jord Ett områdes markanvändning styrs av vilka aktiviteter som förekommer inom området och vilka grupper som kan exponeras samt i vilken omfattning detta sker. Markanvändning påverkar även de krav som kan ställas på skydd av markmiljön inom området. De generella riktvärden som Naturvårdsverkets tagit fram anger föroreningshalter i jord under vilka risken för negativa effekter på människor och miljö normalt är acceptabel (Naturvårdsverket, 2016). I den riktvärdesmodell som Naturvårdsverkets tagit fram används två olika typer av markanvändning för beräkning av generella riktvärden: Känslig Markanvändning (KM) där markkvaliteten inte begränsar val av markanvändning. Alla grupper av människor kan vistas permanent inom området under en livstid. De flesta markekosystem samt grundvatten och ytvatten skyddas. KM gäller generellt för bostadsmark, dagis m.m. Mindre Känslig Markanvändning (MKM) där markkvaliteten begränsar val av markanvändning till t.ex. kontor, vägar eller industrier. Exponerade grupper antas vara personer som vistas inom området under sin arbetstid. Barn och äldre antas endast tillfälligt vistas inom området. Markkvaliteten ger förutsättningar för markfunktioner som är av betydelse vid MKM. Grundvatten (på ett avstånd om 200 m) samt ytvatten skyddas. Generella riktvärden anses vara tillämpliga för aktuell undersökning och områdets nuvarande och under överskådlig tid planerade markanvändning bedöms motsvara MKM. Översiktlig riskbedömning har utförts utifrån MKM och riktvärden för KM redovisas enbart för jämförelse Översiktlig miljöteknisk markundersökning n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc

7 7 (14) I delar av Sverige finns naturligt förhöjda halter av vissa ämnen (SGU, 2006). I Kungsbackaområdet förekommer arsenik naturligt i högre halter än riktvärdet för KM i sedimenterade jordarter. Detta innebär att dessa massor vid urschaktning, borttransport och omhändertagande kan komma att klassas som massor över KM även om de i sig inte är förorenade. 4.2 Riktvärden för grundvatten Analysresultat från vattenprover har jämförts och utvärderats med riktvärden från Svenska Petroleuminstitutet (SPI, 2010) och Sveriges Geologiska Undersöknings bedömningsgrunder för grundvatten (SGU, 2013). Svenska Petroleuminstitutet (SPI) har tagit fram riktvärden för petroleumkolväten (inklusive PAH) i grundvatten (SPI, 2010). I föreliggande undersökning görs jämförelser mot tre av dessa riktvärden: Ett riktvärde är satt för grundvatten som ska användas för bevattning. Där har hänsyn tagits till både hälsorisker och luktproblem vid inandning av ångor från bevattning med sprinkler men även till förtäring av växter som tagit upp förorenat bevattningsvatten. Det andra riktvärdet är satt för inandning av ångor som riskerar att avgå från grundvattnet och tränga in i byggnader. Hänsyn är även här tagen till både hälsorisk och luktproblem. Det tredje riktvärdet är satt för grundvatten som rinner ut i ytvatten och betecknar gränsvärdet för att miljön inte ska påverkats negativt. Vid beräkning av riktvärdet för miljörisker avseende ytvatten antas enligt beräkningsmodellen en utspädningsfaktor på 1/100 då grundvattnet når ett ytvatten. Vid förångning in i byggnader är motsvarande effekt ansatt till 1/ SGU har tagit fram bedömningsgrunder för grundvatten (SGU, 2013). Dessa bedömningsgrunder baseras på grundvattnets tillstånd och påverkansgrad. Halterna delas in i fem klasser, från Klass 1- Mycket låg halt till klass 5 Mycket hög halt. Klass 1 till 3 motsvarar de mest frekventa haltområdena och klass 4 och 5 utgår, för de flesta parametrarna, från risken för hälsoeffekter eller från tekniska och estetiska aspekter då vattnet används som dricksvatten. n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc I föreliggande undersökning jämförs uppmätta halter med klass 5. Då aktuellt område har kommunalt dricksvatten är dock denna jämförelse inte helt tillämpbar. Enligt brunnsarkivet (SGU, 2017) finns inga dricksvattenbrunnar nedströms undersökningsområdet i den bedömde grundvattenriktningen Översiktlig miljöteknisk markundersökning

8 8 (14) 4.3 Bedömning av tillstånd Tillståndsbedömning av föroreningshalter utgår från jämförelser med riktvärden, dvs. nivåer som inte kan överskridas utan risk för hälso- eller miljöskador. Ju mer en uppmätt halt överstiger riktvärdet desto allvarligare bedöms tillståndet vara. Tillståndsbedömning utförs enligt Tabell 1 nedan och finns beskrivet i Naturvårdsverkets rapport 4918 (Naturvårdsverket 1999). Tabell 1 Principer för bedömning av tillstånd. Tillstånd Mindre allvarligt Måttligt allvarligt Allvarligt Mycket allvarligt Halt i förhållande till riktvärde eller motsvarande < riktvärdet 1-3 ggr riktvärdet 3-10 ggr riktvärdet > 10 ggr riktvärdet 5 Utförd undersökning 5.1 Provtagningsplan En provtagningsplan togs fram av Norconsult och provpunkterna placerades med syfte att översiktligt täcka in området för att få fram underlag för en bedömning av föroreningsstatusen inom undersökningsområdet. Provtagningsplanen innefattade tio provpunkter med benämning NCM1701-NCM1710. Grundvattenrör installerades i tre av provpunkterna (NCM1702, NCM1706 och NCM1709). För lokalisering av provpunkterna se situations- och provtagningsplan i Bilaga Installation av grundvattenrör och jordprovtagning Jordprovtagning utfördes med hjälp av skruvborrning med borrbandvagn av Geogruppen AB den 21 februari Borrningen utfördes ned till mellan en och fem meter under markytan i tio provpunkter. Jordprovtagningen utfördes ned till tre meter under markytan av Sara Lager och Linus Jägerskog från Norconsult. Jordprov uttogs från skruvborr med spade eller kniv och fördes över till diffusionstät påse. Proverna förvarades mörkt och kallt under transport och förvaring. Totalt uttogs 42 stycken jordprover. Ett analysförslag togs fram och presenterades för beställaren. Efter godkännande skickades tio jordprover till laboratorium för analys Översiktlig miljöteknisk markundersökning n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc

9 9 (14) Tre grundvattenrör av PEH-plast installerades i samband med jordprovtagningen. Nedre delen av rören utgörs av slitsade filter vilka omsluts med tvättad filtersand. Markanslutningen mot rören tätades med bentonit ovan slitsarna för att förhindra inflöde av ytvatten. Efter installering rensningspumpades rören. 5.3 Grundvattenprovtagning Grundvattenprovtagning utfördes i de tre grundvattenrören med hjälp av peristaltisk pump den 1 mars 2017 av Sara Lager och Linus Jägerskog, Norconsult. Innan provtagningen utfördes lodades vattennivån i samtliga rör. Då tillrinningen var långsam på grund av en hög andel ler i marken kunde rören enbart omsättningspumpas en rörvolym (inte tre i enlighet med SGF:s fälthandbok 2013). I rör NCM1702 kunde dock inte någon omsättning utföras på grund av låg tillrinning. I detta rör togs provet ut efter rensningspumpning. Efter grundvattenprovtagning överfördes proverna direkt till av laboratoriet erhållna emballage. Proverna från grundvattenrören fick tilläggsbenämningen GV dvs. grundvatten prov från grundvattenrör NCM1702 benämndes NCGVM1702 osv. Grundvattenprover förvarades mörkt och kallt och skickades samma dag till ALS Scandinavia för laboratorieanalys. Före kemisk analys dekanterades proverna på laboratoriet. 6 Resultat 6.1 Fältobservationer Vid jordprovtagningen noterades naturliga jordlager av lera underliggande cirka 0,1-0,5 meter fyllnadsmaterial av främst grus, sand och mull. I östra delen, mot Gamla Göteborgsvägen, fanns flertal högar av fyllnadsmaterial samt en platå, se Figur 2 och Figur 3. På fastigheten påträffades även högar med metallskrot, bildäck och i söder en betonggrundläggning. Västra delen av området utgjordes av ett mer låglänt område som hade något tunnare fyllnadslager. n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc Vid fältmätning av VOC-halten i jordproverna har samtliga mätningar påvisat mycket låga VOC-halter, under 1,0 ppm. Provmaterialet som kunde tas ut från NCM1710 (0-0,1) var för lite för att en VOC mätning skulle kunna utföras. Det fanns dock ingen indikation i fält på att detta prov skulle innehålla förhöjda halter av VOC. Fältprotokoll från jord- och grundvattenprovtagning återfinns i Bilaga 2 och Bilaga Översiktlig miljöteknisk markundersökning

10 Figur 2 Foto mot norr. Vänster om betongplattan ses platån. Figur 3 Foto mot söder. Materialhögar ses i mitten samt till vänster Översiktlig miljöteknisk markundersökning n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc 10 (14)

11 11 (14) 6.2 Laboratorieanalyser Laboratoriets analysrapporter för jord- och grundvattenprov redovisas i. Jord I Bilaga 4 redovisas jämförelse av analyserade halter med Naturvårdsverkets riktvärden för förorenad mark. Totalt analyserades tio prov med avseende på metaller, sex prov med avseende på PAH och två prov med avseende PCB respektive oljekolväten. Föroreningar, d.v.s. halter av analyserade ämnen över MKM, påvisades inte i någon punkt vid föreliggande undersökning. I tre (NCM1701 (0-0,5), NCM1703 (0,2-0,4), NCM1708 (0-0,5)) av sex prov analyserade med avseende på PAH förekom dock förhöjda halter, över riktvärdet för KM avseende PAH med hög molekylvikt. I två av dessa (NCM1701 (0-0,5), NCM1703 (0,2-0,4)) översteg även halten av bly riktvärdet för KM och i det tredje (NCM1708 (0-0,5)) översteg halten av PCB 7 riktvärdet för KM. I det ena provet med förhöjd blyhalt (NCM1703 (0,2-0,4)), översteg även halten av zink KM. Analysresultatet som levererades från laboratoriet för PCB 28 konstaterades vid kontroll vara felaktigt och ett nytt korrekt analysresultat levererades tillsammans med nya analysrapporter. Enbart de korrekta analysresultaten redovisas i. Två prov (NCM1701 (0-0,5), NCM1706 (0,9-1,4)) analyserades med avseende på alifater, aromater och BTEX. Enbart alifater >C16-C35 översteg analysmetodens rapporteringsgräns i de två proven men halterna understeg klart riktvärdet för KM Grundvatten I Bilaga 5 redovisas jämförelse av analysresultaten med riktvärden från Svenska Petroleuminstitutet (SPI, 2010) och bedömningsgrunder för grundvatten från Sveriges Geologiska Undersökning (SGU, 2013). Samtliga tre vattenprov analyserades med avseende på metaller, oljekolväten och PAH. Förutom en arsenikhalt i vattenprov från NCGVM1702 vilken översteg SGUs bedömningsgrunder för grundvatten klass 5 (2013) påvisades inga halter över de tillämpade riktvärdena. Klass 5 motsvarar en mycket hög halt enligt SGUs bedömningsgrunder för dricksvatten. n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc Översiktlig miljöteknisk markundersökning

12 12 (14) 7 Utvärdering Förenklad riskbedömning I föreliggande undersökning har inga halter påträffats som överstiger tillämpade riktvärden för MKM. Sammantaget har dock förhöjda halter av PAH med hög molekylvikt, bly, zink och PCB påvisats i jorden. Dessa halter överstiger riktvärdet för KM. Den förhöjda halten av arsenik som konstaterats i ett av tre grundvattenprov har vid jämförelse med SGU:s bedömningsgrunder för grundvattenkvalitet (2013) tilldelats klass 5. Då dessa bedömningsgrunder används för dricksvatten är jämförvärdet dock inte helt tillämpbart då området har kommunalt dricksvatten. Den förhöjda halten bedöms härröra från den naturligt förhöjda bakgrundshalten i området. Mot bakgrund av erhållna analysresultat bedöms det ej föreligga någon hälso- eller miljörisk vid markanvändning motsvarande MKM, vare sig i nuläget eller inom överskådlig framtid. 8 Slutsatser och rekommendationer Undersökningsresultaten bedöms inte föranleda vidare åtgärder. De förhöjda halterna av PAH, metaller och PCB över KM innebär dock begränsningar och restriktioner inför markarbeten inom området. Massor med föroreningshalter över KM som avlägsnas från området skall då omhändertas av godkänd mottagare. Då förhöjda halter (över KM) har konstaterats inom undersökningsområdet har fastighetsägaren enligt Miljöbalken upplysningsplikt till tillsynsmyndigheten. Schaktning av sådan jord är en anmälningspliktig verksamhet och en anmälan måste därför upprättas och godkännas innan markarbete kan påbörjas. Tillsynsmyndigheten ska kontaktas i god tid innan arbeten påbörjas så att beslut hinner erhållas före entreprenadstart Översiktlig miljöteknisk markundersökning n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc

13 13 (14) Referenser Naturvårdsverket, Metodik för inventering av Förorenade områden. Bedömningsgrunder för miljökvalitet. Vägledning för insamling av underlagsdata. Rapport Naturvårdsverket, Naturvårdsverkets riktvärden för förorenad mark (NV5976). Publicerad Uppdaterad SPI, SPI Rekommendation. Efterbehandling av förorenade bensinstationer och dieselanläggningar. Uppdaterad SGF, Fälthandbok - Undersökningar av förorenade områden. Rapport 2:2013 SGU, Geokemiska kartan K 45 Markgeokemi, Metaller i morän och andra sediment från Varberg till Lidköping. Sveriges geologiska undersökning SGU, Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. Statens geotekniska undersökning, SGU. Uppsala. Februari SGU, [Onlinekälla] Tillgänglig på [Använd den ] Norconsult AB Miljö och Säkerhet Sara Lager sara.lager@norconsult.com Ulf Johansson ulf.johansson@norconsult.com n:\105\00\ \5 arbetsmaterial\01 dokument\n\rapport och bilagor\ hede 6-5.doc Översiktlig miljöteknisk markundersökning

14 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

15 1:9 s HEDE 6:5 8:8 s K ( 47) s 8:12 Norconsult AB Box 8774, Göteborg Tfn

16 Fältprotokoll - Jord Bilaga 2 Översiktlig miljöteknisk markundersökning Provpunkt Grundvattenrör installerat (ja/nej) Prov Övre djup (m) Undre djup (m) Jordart (bedömd i fält) Beskrivning PID Laboratorieanalys 1 = Metaller 10st, 2 = PAH 6 st, 3 = Alifater >C5-C35, aromater >C8-C35, BTEX 2 st 4 = PCB 2 st Kommentar, övrigt NCM1701 NCM1702 NCM1703 NCM1704 NCM1705 Nej Ja Nej Nej Nej NCM1701 (0-0,5m) 0 0,5 F/ gr, sa, si Tegelbitar. Blandat fylle med mörkbrun, - 1, 2, 3 röd och gul färg. NCM1701 (0,5-0,6m) 0,5 0,6 F/ gr, sa, si, le Inget tegel. Brun med grått nertill. 0 - NCM1701 (0,6-1,0m) 0,6 1 sile Med sandinslag. Let längst ner. Dyig 0,5 - lukt. Grå färg. NCM1701 (1,0-1,5m) 1 1,5 Let Grå med bruna inslag. 0 - NCM1701 (1,5-2,0m) 1,5 2 Let Grå med bruna inslag. 0 - NCM1702 (0-0,15m) 0 0,15 F/ le, gr, sa Mörkgrå färg. 0,4 1, 2, 4 NCM1702 (0,1-0,5m) 0,1 0,5 Let Grå med bruna inslag. 0 - NCM1702 (0,5-1,0m) 0,5 1 Let Grå med bruna inslag. 0 - NCM1703 (0-0,2m) 0 0,2 F/ le Träflis. Inslag av sten. 0 - NCM1703 (0,2-0,4m) 0,2 0,4 F/ mu, sa Rötter. Tegelkross. Mörkbrun färg. 0 1, 2 NCM1703 (0,4-0,8m) 0,4 0,8 F/ le, mu, si Lerlinser. Mörkbrun färg. 0 - NCM1703 (0,8-0,85m) 0,8 0,85 F/ le, gr Gulgrå färg. Något glänsande pga. - - stenkross. NCM1703 (0,85-1,0m) 0,85 1 sile Gråbrun färg. 0 - NCM1703 (1,0-1,5m) 1 1,5 Let Grå med gula inslag. 0,2 - NCM1704 (0-0,5m) 0 0,5 F/mu, si, sa Enstaka tegelbitar och glasbit. 0 1 Mörkbrun färg. NCM1704 (0,5-0,6m) 0,5 0,6 Let Gråbrun med inslag av röd färg. 0 - NCM1704 (0,6-1,0m) 0,6 1 silet Grå med rostutfällning. 0 - NCM1705 (0-0,2m) 0 0,2 F/ sa, mu, le Rottrådar. Mörkbrun färg. 0 - NCM1705(0,2-0,4m) 0,2 0,4 F/ sa, mu, le Mindre mull än övanliggande lager. 0,1 - Mörkbrun färg. NCM1705 (0,4-0,5m) 0,4 0,5 F/ sa, mu, le Inget prov. Övergång mellan lera och - - mörkbrunt material. NCM1705(0,5-1,0m) 0,5 1 Let Grå med inslag av rött, mindre röda inslag längre ner. Torrskorpelera övergår mot lera nertill. 0 - Provpunkten är lokaliserad i närheten av upplag med grushög, bildäck, metallskrot och lite olika skrotupplag. Provpunkten är lokaliserad i det västra låglänta delen av området, i anslutning till metallskrot, bildäck och plaströr. Provpunkten är lokaliserad i anslutning till en flishög. Bildäck med fälg samt plaströr sticker upp ur flishög. Provpunkten är lokaliserad i den mittersta delen av undersökningsområdet. Provpunkten är lokaliserad i det västra låglänta delen av området.

17 Fältprotokoll - Jord Bilaga 2 Översiktlig miljöteknisk markundersökning Provpunkt Grundvattenrör installerat (ja/nej) Prov Övre djup (m) Undre djup (m) Jordart (bedömd i fält) Beskrivning PID Laboratorieanalys 1 = Metaller 10st, 2 = PAH 6 st, 3 = Alifater >C5-C35, aromater >C8-C35, BTEX 2 st 4 = PCB 2 st Kommentar, övrigt NCM1706 NCM1707 Ja Nej NCM1706 (0-0,4m) 0 0,4 F/ gr, sa, le, st Betongrester. Rottrådar. Lite inslag av 0 1, 2 träflis. Grå färg. NCM1706 (0,4-0,9m) 0,4 0,9 F/ gr, sa, le Lite betongrester. Större inslag av träflis 0 - än ovanliggande lager. Gråbrun färg med inslag av rött. NCM1706 (0,9-1,4m) 0,9 1,4 F/ gr, sa Lite material, Lite betong 0,8 1,3 NCM1706 (1,4-1,9m) 1,4 1,9 F/ le Stört prov. Blå färg. 0,1 - NCM1706 (1,9-2,0m) 1,9 2 - Inget prov - - NCM1706 ( 2,0-2,5m) 2 2,5 Let Grått med inslag av rött. 0,1 - NCM1706(2,5-3,0m) 2,5 3 Le Grå färg. 0,1 - NCM1707 (0-0,1m) 0 0,1 F/ mu, sa Rottrådar. Mörkbrungrå färg. 0 - NCM1707 (0,1-0,6m) 0,1 0,6 F/ gr, sa Enstaka rottrådar. Ljusbrun färg. 0 1, 2 NCM1707 (0,6-1,0m) 0,6 1 F/ gr, sa, mu Mörbrun färg. 0 - Provpunkten är lokaliserad på en fyllnadsplatå i nära anslutning till en mindre parkeringsyta. Provpunkten är lokaliserad på en underliggande betongplatta. Borrstopp vid 1 m p.g.a. betongplattan, skruven fastnar på uppväg. Grundvatten observerades vid 60 cm u my. NCM1708 NCM1709 NCM1710 Nej Ja Nej NCM1708(0-0,5m) 0 0,5 F/ sa, gr, le, mu Rottrådar och tegelbitar. Sprängsten. Gråbrun färg med inslag av rött. 0 1, 2, 4 NCM1708 (0,5-0,8m) 0,5 0,8 F/ sa, gr, st Tegelbitar. Övergång till lera. Ljusgrå 0,3 - färg med mörkgrå nertill. NCM1708 (0,8-1,0m) 0,8 1 Let Grå färg. 0,1 - NCM1708 (1,0-1,5m) 1 1,5 Let Grå färg. - - NCM1708 (1,5-2,0m) 1,5 2 Let Övergår till lera längst ner 1,8-2,0 - - NCM1709 (0-0,4m) 0 0,4 F/ gr, sa, mu Grästuva överst. Mörkgråbrun färg. 0 1 NCM1709 (0,4-0,5m) 0,4 0,5 - Inget prov. Övergång från fyllnad till - - lera. NCM1709 (0,5-1,0m) 0,5 1 Let Grå med brun rostutfällning 0,2 - NCM1710 (0-0,1m) 0 0,1 F/ gr, sa, le Växtdelar. Lite material. Grå färg. - 1 NCM1710 (0,1-0,2m) 0,1 0,2 Let Övergång från fyllnadsmassor. 0 - NCM1710 (0,2-0,7m) 0,2 0,7 Let Grå med bruna rostutfällningar. 0 - NCM1710 (0,7-1,0m) 0,7 1 Let Grå färg. 0 - Provpunkten är lokaliserad på en mindre gräsmatta som utgör en förlängning av fyllnadsplatå söderut. Sprängstensutfylld. Provpunkten är lokaliserad i det västra låglänta delen av området. Provpunkten är lokaliserad i den mittersta delen av undersökningsområdet.

18 Fältprotokoll - Grundvatten Bilaga 3 Översiktlig miljöteknisk markundersökning Provpunkt NCM1702 NCM1706 NCM1709 Prov ID NCGVM1702 NCGVM1706 NCGVM1709 Datum installation och rensningspumpning Datum omsättning/provtagning / Rördjup (m u my) 2,96 5,02 2,05 Filterlängd (m) Överkant rör (m ö my) 1,04 0,98 0,95 Markyta (m ö havsyta) 3,765 5,426 3,929 Överkant rör ( m ö havsyta) 4,805 6,406 4,879 Grundvattennivå (m u rörkant) 2,74 2,22 1,05 Grundvattennivå ( m u my) 1,70 1,24 0,10 Grundvattennivå ( m ö havsyta) 2,07 4,19 3,83 Tillrinning mycket låg låg medel Omsättningspumpning (liter) Vattnet tog slut vid omsättning. Anmärkning omsättning Provet togs ut innan omsättning Mycket lerigt vatten som övergick men efter rensningspumpning. till något klarare vatten. Mycket lerigt vatten. Anmärkning provtagning Mycket grumligt prov. Mycket grumligt prov. Till en början lerigt vatten som övergår till klart. Något gråaktigt till klart prov. Laboratorieanalys 1, 2 1, 2 1, 2 Analyspaket ALS 1 - OV-21a (alifater, aromater, BTEX och PAH) 2 - V-3a Bas (metaller filtrerade)

19 Sammanställning av analysresultat för jord Bilaga 4 Översiktlig miljöteknisk markundersökning Provtagningsdatum: Provnr /riktvärden KM [mg/kg TS] MKM [mg/kg TS] NCM1701 (0-0,5) NCM1702 (0-0,15) NCM1703 (0,2-0,4) NCM1704 (0-0,5) NCM1706 (0-0,4) NCM1706 (0,9-1,4) NCM1707 (0,1-0,6) NCM1708 (0-0,5) NCM1709 (0-0,4) NCM1710 (0-0,1) Provtagn nivå (m u my) 0-0,5 0-0,15 0,2-0,4 0-0,5 0-0,4 0,9-1,4 0,1-0,6 0-0,5 0-0,4 0-0,1 Jordart F/ gr, sa, si F/ le, gr, sa F/ mu, sa F/mu, si, sa F/ gr, sa, le, st F/ gr, sa F/ gr, sa F/ sa, gr, le, mu F/ gr, sa, mu F/ gr, sa, le VOC (ppm) 0 0, , Torrsubstans 76,5 83, ,6 76,4 76,8 88,5 74,5 83,8 73,9 PETROLEUMKOLVÄTEN Bensen 0,012 0,04 < < Etylbensen < < M/P/O-Xylen < < Toluen < < Summa TEX - - < < Alifater >C5-C < < Alifater >C8-C < < Alifater >C10-C < < Alifater >C12-C < < Alifater >C5-C < < Alifater >C16-C Aromater >C8-C < < Aromater >C10-C < < Aromater >C16-C < < PAH Summa PAH med låg molekylvikt 3 15 <0.15 <0.15 0,15 - < <0.15 < Summa PAH med medelhög molekylvikt 3,5 20 1,4 0,94 4,1 - < <0.25 1,6 - - Summa PAH med hög molekylvikt ,2 0,38 4,8 - < <0.25 1,6 - - METALLER Arsenik As ,56 5,27 4,74 3,8 1,03 2,34 4,23 3,69 2,46 3,46 Barium Ba ,9 33,5 73,9 57,7 59, ,6 88,9 62,5 64 Kadmium Cd 0,8 12 0,36 0,151 0,446 0,405 0,145 0,201 <0.1 0,253 0,253 0,292 Kobolt Co ,01 3,39 3,5 3,53 9,42 6,01 1,74 7 2,92 5,6 Krom Cr ,8 11, ,5 20 3,6 16,9 6,97 14,3 Koppar Cu ,3 13,3 23,7 29,4 13,2 40,6 5,76 20,2 25,7 52,3 Kvicksilver Hg 0,25 2,5 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.2 <0.3 <0.2 <0.2 Nickel Ni ,04 7,69 8,47 8,84 20,2 17,3 2,69 14,6 4,69 10,1 Bly Pb ,8 9,45 68,9 40,9 15,8 16,4 4, ,4 40,8 Vanadin V ,4 16,3 21,4 20,7 25,7 18,6 8, ,7 Zink Zn , , , PCB PCB < < PCB < < PCB , , PCB < , PCB < , PCB < , PCB < , S:a PCB (7st) 0,008 0,2-0, , ÖVRIGT Provnr /riktvärden NCM1701 (0-0,5) NCM1702 (0-0,15) NCM1703 (0,2-0,4) NCM1704 (0-0,5) NCM1706 (0-0,4) NCM1706 (0,9-1,4) NCM1707 (0,1-0,6) NCM1708 (0-0,5) NCM1709 (0-0,4) NCM1710 (0-0,1) < Halten understiger analysmetodens rapporteringsgräns. Jämförelser med Naturvårdsverkets riktvärden för förorenad mark (NV5976), 2016 Känslig Markanvändning, fetmarkerad analysresultat innebär att riktvärdet för känslig markanvändning överskrids Mindre Känslig Markanvändning - bedömning utifrån MKM i föreliggande undersökning N:\105\00\ \5 Arbetsmaterial\01 Dokument\N\Rapport och bilagor\bilagor excel\bilaga 4

20 Analyssammanställning - Grundvatten Bilaga 5 Översiktlig miljöteknisk markundersökning NCGVM1702 NCGVM1706 NCGVM1709 Provtagningsdatum: Provnr/riktvärden Enhet SGU Mycket hög halt 1 METALLER filtrering 0,45 µm; metaller Ja Ja Ja Arsenik As µg/l ,3 7,07 0,727 Barium Ba µg/l ,1 32,5 16 Kadmium Cd µg/l <0.05 <0.05 <0.05 Kobolt Co µg/l ,744 1,04 1,25 Krom Cr µg/l <0.5 0,614 <0.5 Koppar Cu µg/l ,51 6,11 1,33 Molybden Mo µg/l ,5 17,8 3,96 Nickel Ni µg/l ,81 4,17 2,25 Bly Pb µg/l <0.2 <0.2 <0.2 Vanadin V µg/l ,2 8,48 <0.05 Zink Zn µg/l ,08 6,69 6,69 Provnr/riktvärden Enhet SGU Mycket hög halt 1 Organiska föreningar Dekantering Ja Ja Ja Bensen µg/l <0.20 <0.20 <0.20 Etylbensen µg/l <0.20 <0.20 <0.20 M/P/O-Xylen µg/l ,46 0,22 0,22 Toluen µg/l ,25 <0.20 <0.20 Xylen µg/l ,46 0,22 0,22 Alifater >C5-C8 µg/l <10 <10 <10 Alifater >C8-C10 µg/l <10 <10 <10 Alifater >C10-C12 µg/l <10 13 <10 Alifater >C12-C16 µg/l - N/A <10 <10 <10 Alifater >C5-C16 µg/l <20 13 <20 Alifater >C16-C35 µg/l - N/A <10 <10 <10 Aromater >C8-C10 µg/l ,1 <0.30 <0.30 Aromater >C10-C16 µg/l <0.775 <0.775 <0.775 Aromater >C16-C35 µg/l <1.0 <1.0 <1.0 PAH Summa PAH med låg molekylvikt µg/l ,11 0,043 0,085 Summa PAH med medelhög molekylvikt µg/l <0.025 <0.025 <0.025 Summa PAH med hög molekylvikt µg/l ,5 6 <0.040 <0.040 <0.040 Benso(a)pyren µg/l 0, <0.010 <0.010 <0.010 Benso(b,k)fluoranten µg/l <0.010 <0.010 <0.010 Benso(g,h,i)perylen µg/l <0.010 <0.010 <0.010 Indeno(1,2,3-cd)pyren µg/l <0.010 <0.010 <0.010 Sum PAH4* µg/l 0, ,02** 0,02** 0,02** < Halten understiger laboratoriets rapporteringsgräns 1 Jämförelse med bedömningsklass 5 (Mycket hög halt) enligt SGUs Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. Statens geotekniska undersökning SGU. Uppsala. Februari Jämförelse enligt SPI Rekommendation. Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska petroleum institutet (uppdaterad ) * Sum PAH4 avser summan av benso(b)fluoranten, benso(k)fluoranten, benso(ghi)perylen och inden(1,2,3-cd)pyren. ** Summering av grupper (halva rapporteringsgränserna har används i beräkningen).

21 Rapport Sida 1 (13) T GQA0SL6HHL Ankomstdatum Norconsult AB Utfärdad Sara Lager Box Göteborg Projekt Bestnr Denna rapport med nummer T ersätter tidigare utfärdad rapport. Tidigare utsänd rapport bör kastas. Ändrade resultat indikeras med skuggade rader. Analys av fast prov Er beteckning NCM1701 (0-0,5) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 76.5 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 3 D LISO alifater >C8-C10 <10 mg/kg TS 3 D MISW alifater >C10-C12 <20 mg/kg TS 3 D MISW alifater >C12-C16 <20 mg/kg TS 3 D MISW alifater >C5-C16 <30 mg/kg TS 3 1 MISW alifater >C16-C35 44 mg/kg TS 3 D MISW aromater >C8-C10 <1 mg/kg TS 3 D MISW aromater >C10-C16 <1 mg/kg TS 3 D MISW metylpyrener/metylfluorantener <1 mg/kg TS 3 D MISW metylkrysener/metylbens(a)antracener <1 mg/kg TS 3 D MISW aromater >C16-C35 <1 mg/kg TS 3 D MISW bensen <0.01 mg/kg TS 3 D LISO toluen <0.05 mg/kg TS 3 D LISO etylbensen <0.05 mg/kg TS 3 D LISO m,p-xylen <0.05 mg/kg TS 3 D LISO o-xylen <0.05 mg/kg TS 3 D LISO xylener, summa* <0.05 mg/kg TS 3 N LISO TEX, summa* <0.1 mg/kg TS 3 N LISO naftalen <0.1 mg/kg TS 3 D MISW acenaftylen <0.1 mg/kg TS 3 D MISW acenaften <0.1 mg/kg TS 3 D MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 2 (13) T GQA0SL6HHL Er beteckning NCM1701 (0-0,5) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign fluoren <0.1 mg/kg TS 3 D MISW fenantren 0.22 mg/kg TS 3 D MISW antracen <0.1 mg/kg TS 3 D MISW fluoranten 0.63 mg/kg TS 3 D MISW pyren 0.57 mg/kg TS 3 D MISW bens(a)antracen 0.32 mg/kg TS 3 D MISW krysen 0.31 mg/kg TS 3 D MISW bens(b)fluoranten 0.53 mg/kg TS 3 D MISW bens(k)fluoranten 0.17 mg/kg TS 3 D MISW bens(a)pyren 0.32 mg/kg TS 3 D MISW dibens(ah)antracen <0.08 mg/kg TS 3 D MISW benso(ghi)perylen 0.30 mg/kg TS 3 D MISW indeno(123cd)pyren 0.24 mg/kg TS 3 D MISW PAH, summa mg/kg TS 3 D MISW PAH, summa cancerogena* 1.9 mg/kg TS 3 N MISW PAH, summa övriga* 1.7 mg/kg TS 3 N MISW PAH, summa L* <0.15 mg/kg TS 3 N MISW PAH, summa M* 1.4 mg/kg TS 3 N MISW PAH, summa H* 2.2 mg/kg TS 3 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

23 Rapport Sida 3 (13) T GQA0SL6HHL Er beteckning NCM1702 (0-0,15) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 83.1 % 2 O MISW naftalen <0.1 mg/kg TS 4 D LISO acenaftylen <0.1 mg/kg TS 4 D LISO acenaften <0.1 mg/kg TS 4 D LISO fluoren <0.1 mg/kg TS 4 D LISO fenantren 0.35 mg/kg TS 4 D LISO antracen <0.1 mg/kg TS 4 D LISO fluoranten 0.34 mg/kg TS 4 D LISO pyren 0.25 mg/kg TS 4 D LISO bens(a)antracen mg/kg TS 4 D LISO krysen 0.11 mg/kg TS 4 D LISO bens(b)fluoranten 0.12 mg/kg TS 4 D LISO bens(k)fluoranten <0.05 mg/kg TS 4 D LISO bens(a)pyren mg/kg TS 4 D LISO dibens(ah)antracen <0.05 mg/kg TS 4 D LISO benso(ghi)perylen <0.1 mg/kg TS 4 D LISO indeno(123cd)pyren <0.05 mg/kg TS 4 D LISO PAH, summa mg/kg TS 4 D LISO PAH, summa cancerogena* 0.38 mg/kg TS 4 N LISO PAH, summa övriga* 0.94 mg/kg TS 4 N LISO PAH, summa L* <0.15 mg/kg TS 4 N LISO PAH, summa M* 0.94 mg/kg TS 4 N LISO PAH, summa H* 0.38 mg/kg TS 4 N LISO PCB 28 <0.002 mg/kg TS 5 D MISW PCB 52 <0.002 mg/kg TS 5 D MISW PCB mg/kg TS 5 D MISW PCB 118 <0.002 mg/kg TS 5 D MISW PCB 153 <0.002 mg/kg TS 5 D MISW PCB 138 <0.002 mg/kg TS 5 D MISW PCB 180 <0.002 mg/kg TS 5 D MISW PCB, summa 7* mg/kg TS 5 N MISW ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

24 Rapport Sida 4 (13) T GQA0SL6HHL Er beteckning NCM1703 (0,2-0,4) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 78.0 % 2 O MISW naftalen <0.1 mg/kg TS 4 D LISO acenaftylen 0.15 mg/kg TS 4 D LISO acenaften <0.1 mg/kg TS 4 D LISO fluoren <0.1 mg/kg TS 4 D LISO fenantren 0.48 mg/kg TS 4 D LISO antracen 0.17 mg/kg TS 4 D LISO fluoranten 1.8 mg/kg TS 4 D LISO pyren 1.6 mg/kg TS 4 D LISO bens(a)antracen 0.74 mg/kg TS 4 D LISO krysen 0.84 mg/kg TS 4 D LISO bens(b)fluoranten 0.95 mg/kg TS 4 D LISO bens(k)fluoranten 0.30 mg/kg TS 4 D LISO bens(a)pyren 0.71 mg/kg TS 4 D LISO dibens(ah)antracen 0.11 mg/kg TS 4 D LISO benso(ghi)perylen 0.56 mg/kg TS 4 D LISO indeno(123cd)pyren 0.57 mg/kg TS 4 D LISO PAH, summa mg/kg TS 4 D LISO PAH, summa cancerogena* 4.2 mg/kg TS 4 N LISO PAH, summa övriga* 4.8 mg/kg TS 4 N LISO PAH, summa L* 0.15 mg/kg TS 4 N LISO PAH, summa M* 4.1 mg/kg TS 4 N LISO PAH, summa H* 4.8 mg/kg TS 4 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

25 Rapport Sida 5 (13) T GQA0SL6HHL Er beteckning NCM1704 (0-0,5) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

26 Rapport Sida 6 (13) T GQA0SL6HHL Er beteckning NCM1706 (0-0,4) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 76.4 % 2 O MISW naftalen <0.1 mg/kg TS 4 D LISO acenaftylen <0.1 mg/kg TS 4 D LISO acenaften <0.1 mg/kg TS 4 D LISO fluoren <0.1 mg/kg TS 4 D LISO fenantren <0.1 mg/kg TS 4 D LISO antracen <0.1 mg/kg TS 4 D LISO fluoranten <0.1 mg/kg TS 4 D LISO pyren <0.1 mg/kg TS 4 D LISO bens(a)antracen <0.05 mg/kg TS 4 D LISO krysen <0.05 mg/kg TS 4 D LISO bens(b)fluoranten <0.05 mg/kg TS 4 D LISO bens(k)fluoranten <0.05 mg/kg TS 4 D LISO bens(a)pyren <0.05 mg/kg TS 4 D LISO dibens(ah)antracen <0.05 mg/kg TS 4 D LISO benso(ghi)perylen <0.1 mg/kg TS 4 D LISO indeno(123cd)pyren <0.05 mg/kg TS 4 D LISO PAH, summa 16 <1.3 mg/kg TS 4 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 4 N LISO PAH, summa övriga* <0.5 mg/kg TS 4 N LISO PAH, summa L* <0.15 mg/kg TS 4 N LISO PAH, summa M* <0.25 mg/kg TS 4 N LISO PAH, summa H* <0.25 mg/kg TS 4 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

27 Rapport Sida 7 (13) T GQA0SL6HHL Er beteckning NCM1706 (0,9-1,4) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 76.8 % 2 O MISW alifater >C5-C8 <10 mg/kg TS 6 D LISO alifater >C8-C10 <10 mg/kg TS 6 D MISW alifater >C10-C12 <20 mg/kg TS 6 D MISW alifater >C12-C16 <20 mg/kg TS 6 D MISW alifater >C5-C16 <30 mg/kg TS 6 1 MISW alifater >C16-C35 46 mg/kg TS 6 D MISW aromater >C8-C10 <1 mg/kg TS 6 D MISW aromater >C10-C16 <1 mg/kg TS 6 D MISW metylpyrener/metylfluorantener <1 mg/kg TS 6 D MISW metylkrysener/metylbens(a)antracener <1 mg/kg TS 6 D MISW aromater >C16-C35 <1 mg/kg TS 6 D MISW bensen <0.01 mg/kg TS 6 D LISO toluen <0.05 mg/kg TS 6 D LISO etylbensen <0.05 mg/kg TS 6 D LISO m,p-xylen <0.05 mg/kg TS 6 D LISO o-xylen <0.05 mg/kg TS 6 D LISO xylener, summa* <0.05 mg/kg TS 6 N LISO TEX, summa* <0.1 mg/kg TS 6 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

28 Rapport Sida 8 (13) T GQA0SL6HHL Er beteckning NCM1707 (0,1-0,6) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd <0.1 mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 88.5 % 2 O MISW naftalen <0.1 mg/kg TS 4 D LISO acenaftylen <0.1 mg/kg TS 4 D LISO acenaften <0.1 mg/kg TS 4 D LISO fluoren <0.1 mg/kg TS 4 D LISO fenantren <0.1 mg/kg TS 4 D LISO antracen <0.1 mg/kg TS 4 D LISO fluoranten <0.1 mg/kg TS 4 D LISO pyren <0.1 mg/kg TS 4 D LISO bens(a)antracen <0.05 mg/kg TS 4 D LISO krysen <0.05 mg/kg TS 4 D LISO bens(b)fluoranten <0.05 mg/kg TS 4 D LISO bens(k)fluoranten <0.05 mg/kg TS 4 D LISO bens(a)pyren <0.05 mg/kg TS 4 D LISO dibens(ah)antracen <0.05 mg/kg TS 4 D LISO benso(ghi)perylen <0.1 mg/kg TS 4 D LISO indeno(123cd)pyren <0.05 mg/kg TS 4 D LISO PAH, summa 16 <1.3 mg/kg TS 4 D LISO PAH, summa cancerogena* <0.2 mg/kg TS 4 N LISO PAH, summa övriga* <0.5 mg/kg TS 4 N LISO PAH, summa L* <0.15 mg/kg TS 4 N LISO PAH, summa M* <0.25 mg/kg TS 4 N LISO PAH, summa H* <0.25 mg/kg TS 4 N LISO ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 9 (13) T GQA0SL6HHL Er beteckning NCM1708 (0-0,5) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.3 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI TS_105 C 74.5 % 2 O MISW naftalen <0.1 mg/kg TS 4 D LISO acenaftylen <0.1 mg/kg TS 4 D LISO acenaften <0.1 mg/kg TS 4 D LISO fluoren <0.1 mg/kg TS 4 D LISO fenantren 0.37 mg/kg TS 4 D LISO antracen <0.1 mg/kg TS 4 D LISO fluoranten 0.68 mg/kg TS 4 D LISO pyren 0.51 mg/kg TS 4 D LISO bens(a)antracen 0.35 mg/kg TS 4 D LISO krysen 0.35 mg/kg TS 4 D LISO bens(b)fluoranten 0.31 mg/kg TS 4 D LISO bens(k)fluoranten 0.13 mg/kg TS 4 D LISO bens(a)pyren 0.19 mg/kg TS 4 D LISO dibens(ah)antracen <0.05 mg/kg TS 4 D LISO benso(ghi)perylen 0.15 mg/kg TS 4 D LISO indeno(123cd)pyren 0.15 mg/kg TS 4 D LISO PAH, summa mg/kg TS 4 D LISO PAH, summa cancerogena* 1.5 mg/kg TS 4 N LISO PAH, summa övriga* 1.7 mg/kg TS 4 N LISO PAH, summa L* <0.15 mg/kg TS 4 N LISO PAH, summa M* 1.6 mg/kg TS 4 N LISO PAH, summa H* 1.6 mg/kg TS 4 N LISO PCB 28 <0.002 mg/kg TS 5 J MASU PCB 52 <0.002 mg/kg TS 5 D MISW PCB mg/kg TS 5 D MISW PCB mg/kg TS 5 D MISW PCB mg/kg TS 5 D MISW PCB mg/kg TS 5 D MISW PCB mg/kg TS 5 D MISW PCB, summa 7* mg/kg TS 5 N MASU ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 10 (13) T GQA0SL6HHL Er beteckning NCM1709 (0-0,4) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI Er beteckning NCM1710 (0-0,1) Provtagare S.Lager, L,Jägerskog Provtagningsdatum Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C % 1 V FALI As mg/kg TS 1 H FALI Ba mg/kg TS 1 H FALI Cd mg/kg TS 1 H FALI Co mg/kg TS 1 H FALI Cr mg/kg TS 1 H FALI Cu mg/kg TS 1 H FALI Hg <0.2 mg/kg TS 1 H FALI Ni mg/kg TS 1 H FALI Pb mg/kg TS 1 H FALI V mg/kg TS 1 H FALI Zn mg/kg TS 1 H FALI ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 11 (13) T GQA0SL6HHL * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av metaller enligt MS-2 (exklusive provberedning). Upplösning har skett med salpetersyra för slam/sediment och för jord med salpetersyra/väteperoxid. Ett separat prov har torkats vid 105 C för TS-bestämningen. Analys med ICP-SFMS har skett enligt SS EN ISO , 2 (mod) samt EPA-metod (mod). Rev Bestämning av torrsubstans enligt SS /1 Provet torkas vid 105 C. Mätosäkerhet (k=2): ±6% Rev Paket OJ-21A Bestämning av alifatfraktioner och aromatfraktioner Bestämning av bensen, toluen, etylbensen och xylen (BTEX). Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren. Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen. Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Enskilda PAH: ±24-27% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev Paket OJ-1 Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Mätning utförs med GCMS enligt metod baserad på SS EN ISO 18287:2008 mod. och intern instruktion TKI38. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 12 (13) T GQA0SL6HHL Metod Enskilda PAH: ±27-37% Rev Paket OJ-2A. Bestämning av polyklorerade bifenyler, PCB7 Mätning utförs med GCMS enligt metod baserad på SS EN 16167:2012 mod och intern instruktion TKI70. Mätosäkerhet k=2 Enskilda PCB: ±25-32% Rev Paket OJ-21C Bestämning av alifatfraktioner och aromatfraktioner. Bestämning av bensen, toluen, etylbensen och xylen (BTEX). * summa metylpyrener/metylfluorantener och summa metylkrysener/metylbens(a)antracener. Mätning utförs med GCMS enligt interna instruktioner TKI45a och TKI42a som är baserade på SPIMFABs kvalitetsmanual. Mätosäkerhet (k=2): Alifatfraktioner: ±29-44% Aromatfraktioner: ±27-28% Bensen ±31% vid 0,1 mg/kg Toluen ±23% vid 0,1 mg/kg Etylbensen ±24% vid 0,1 mg/kg m+p-xylen ±25% vid 0,1 mg/kg o-xylen ±25% vid 0,1 mg/kg Summorna för metylpyrener/metylfluorantener, metylkrysener/metylbens(a)antracener och alifatfraktionen >C5-C16 är inte ackrediterade. Rev FALI LISO MASU MISW Godkännare Fabian Lindberg Linda Söderberg Mats Sundelin Miryam Swartling D H J N Utf 1 För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 700, Danderyd som är av det svenska ackrediteringsorganet 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Danderyd Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
