Användningsområden VRIDSPJÄLLVENTILER. EUROSTOP vridspjällventiler är framtagna för följande tillämpningar/ användningsområden:

Transkript

1

2 Användningsområden EUROSTOP vridspjällventiler är framtagna för följande tillämpningar/ användningsområden: Huvudledningar för vattenförsörjning och distribution Bevattningssystem Vattenreningsverk Pumpstationer Reservoarer 2

3 Egenskaperna är skräddarsydda för användningsområdena EUROSTOP vridspjällventiler har följande funktioner: Hydraliskt motstånd: Kv-värdena som anges nedan anger vridspjällventilens fl ödesmotstånd när den är fullt öppen. Justering av flödeshastigheten åstadkoms genom det tryckfall som alstras i ventilen och kännetecknas av de Kv-värden som uppstår vid olika vinklar av öppningen. Kv Kv (m / 3 /h) h ) DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 Vad är en Kv-flödeskoefficient? KV anger det vattenfl öde genom ventilen i m3/h vid en temperatur av 20ºC genom ventilen och som orsakar ett tryckfall av 1 bar. KV-värden varierar i överensstämmelse med öppningsvinkeln och den nominella diametern (DN) på vridspjällventilen DN 150 Tabell för Kv koeficient för EUROSTOP Vridställ med avseende på öppningsvinkel och nominell diameter (DN) ÖPPNINGSVINKEL ( ) Anpassat för sina användningsområden, är EUROSTOP vridspjällventiler konstruerade för att: genomföra ett stort antal arbetscykler. kräva lägsta möjliga vridmoment på axeln för att överdimensionering av manöverdon ska undvikas. motstå mycket höga vridmoment som kan uppstå under drift. vidmakthålla ventilegenskaperna över tiden. säkerställa täthet i sätet. Ett komplett program EUROSTOP vridspjällventiler kan erhållas enligt följande: Nominella diametrar: DN 150 till 1 200, Nominella tryck: PN 10, 16 and 25 bar För nominella diametrar > 1 200, v.v. kontakta oss. 3

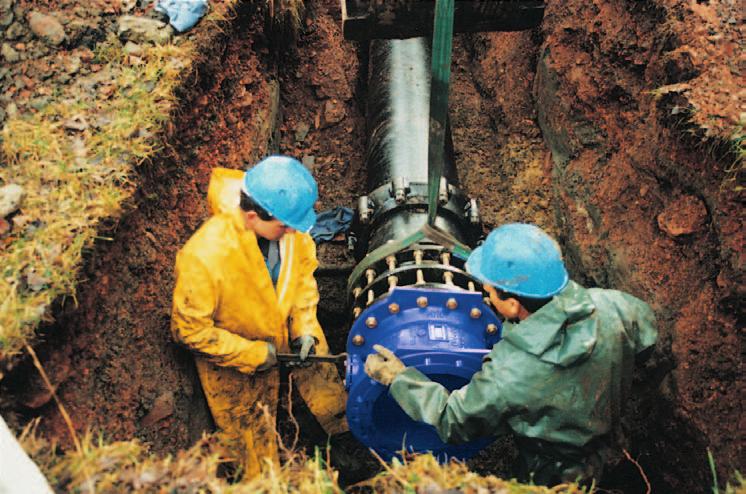

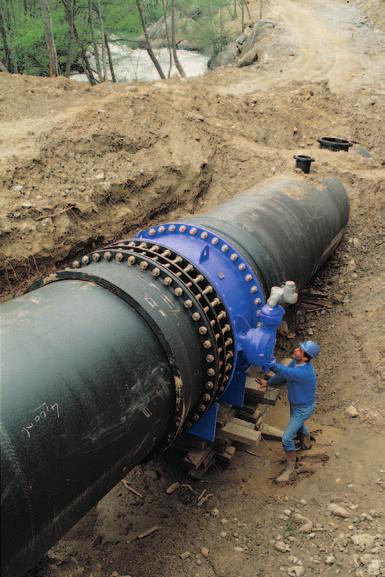

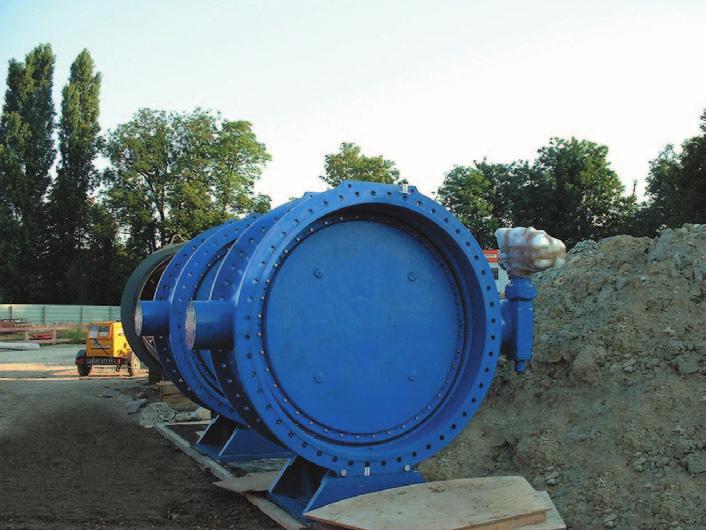

4 Produkter konstruerade för att eliminera begränsningar Enkel installation EUROSTOP vridspjällventiler är bästa lösningen för avstängning av nedgrävda rör när avståndet mellan ledningen och marknivån är för litet för installation av en slussventil, som av konstruktionsskäl kräver mer utrymme. tack vare det noggranna valet av manöverdon. Antalet varv är valt för säkerställning av att ventilerna kan manövreras under optimala säkerhetsförhållanden som minimerar risk för tryckslag. De manöverdon som valts möjliggör även ändringar av driftförhållanden utan problem eftersom alla manuellt manövrerade mekanismer levereras med flänsar för motordrift. Minimalt underhåll Den nya konstruktionen av EUROSTOP vridspjällventiler är resultatet av erfarenheter som gjorts av SAINT-GOBAIN PAM under mycket lång tid och garanterar lång livslängd med bibehållande av de funktionella egenskaperna utan behov av några speciella serviceinsatser. Detta gör även underhållet mycket enkelt. Detaljerad dokumentation över reservdelar och dess tillgänglighet medger snabba reparationsinsatser vid behov. Driftsäkerhet Standardversioner av EUROSTOP vridspjällventiler kan installeras i rör med nominell diameter upp till DN 1200 och med max drifttryck 25 bar. Utförande i segjärn ger hög mekanisk hållfasthet så att de kan motstå de påkänningar som kan uppstå i ett rörsystem under hela dess drifttid, exempelvis markrörelser och tryckslag när pumpar startas och stoppas, etc. En tjock epoxybeläggning ger utsökt skydd mot korrosion i de flesta marker. Även under besvärliga förhållanden inom ramen för ventilernas driftområde fortsätter EUROSTOP vridspjällventiler att vara lättmanövrerade 4

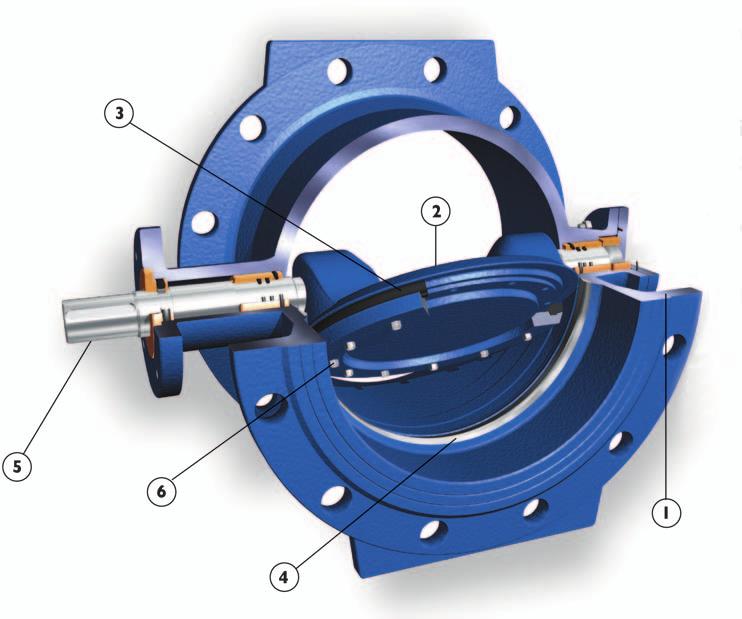

5 Hög kvalitetsnivå För att kunna leverera tillförlitliga och effektiva produkter baserar SAINT-GOBAIN PAM sin konstruktion på en kombination av avancerad teknik och hållbara material. EUROSTOP vridspjällventiler med nominella diametrar från DN 150 till DN omfattar olika avancerade tekniker såsom: JPAi automatisk tätning, excentrisk spjällskiva och som korrisionsskydd: en tjock epoxybeläggning av in- och utsidan. Alla material som använts vid konstruktion av EUROSTOP vridspjällventiler har valts för att säkerställa robusthet och att motstå de påkänningar som uppkommer i rörsystem. Beskrivning Material 1 2 Ventilhus och spjäll Expoxybelagd segjärn, epoxybeläggning av in-och utsida 3 Tätning JPA typ EPDM automatisk tätning 4 Spjäll säte Rostfri stållegering med mycket hög nickelhalt och extremt stor hårdhet 5 Spjällaxel 13% kromstål 6 Skruvar, bultar och stift Rostfritt stål Stängningsriktning Standardiserad CC: stängning medurs Konventionell för ACC nedgrävda ventiler: moturs stängning Materialen uppfyller krav för dricksvatten De material som kommer i kontakt med dricksvatten har valts så att vattnets organoleptiska kvalitet hålls intakt. Dessa material, speciellt tätningen på skivan och epoxybeläggningen har livsmedelsgodkännande. 5

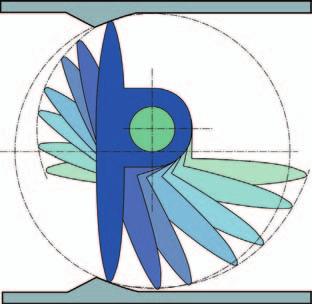

6 Tekniska val för optimerade prestanda Den automatiska JPAi-tätningen har konstruerats och testats för: att öka tätningens långtidshållfasthet och livslängd, att förbättra ventilens täthet, att reducera det vridmoment som krävs för manövrering av ventilen, att garantera att vridmomenten förblir konstanta över tiden. JPAi-tätningen är en automatisk tätningsmekanism med servoverkan: ju högre tryck desto tätare blir ventilen,oberoende av flödesriktningen. Innan tryck byggs upp i vridspjällventilen är gränsen mellan tätningen och tätningssätet som minst när vridspjällventilens är stängd. Strömningsriktning Stängd JPAi-tätning. Installation med axel nedströms. Tätningen pressas mot sätet när tryck byggs upp i ventilen. Den automatiska tätningen är utsatt för lägre mekaniska påkänningar och därför bevaras dess elastiska egenskaper under lång tid. Den automatiska JPAi-tätningen är tillräckligt flexibel så att den deformeras när den möter sätet vid stängning av ventilen och därvid reduceras stängningsvridmomenten. Excentrisk spjällskiveaxel Skivförskjutningen minskar kontakten mellan tätningen och sätet. På detta sätt pressas tätningen inte mot sätet i öppet läge. Denna egenskap medför även: minskat slitage på tätningen, minskning av vridmomentet. Strömningsriktning Stängd JPAi-tätning. Installation med axel uppströms. Spjällskiva med dubbel förskjutning. Spjällskiva med centrerad skiva. 6

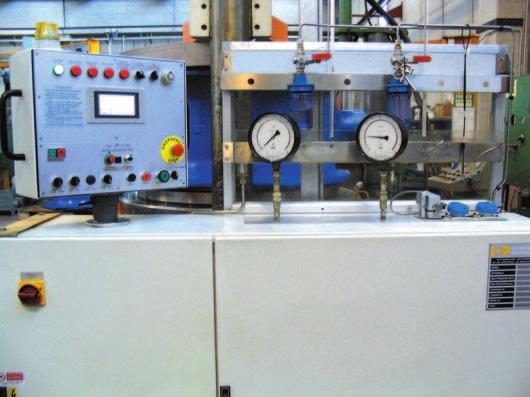

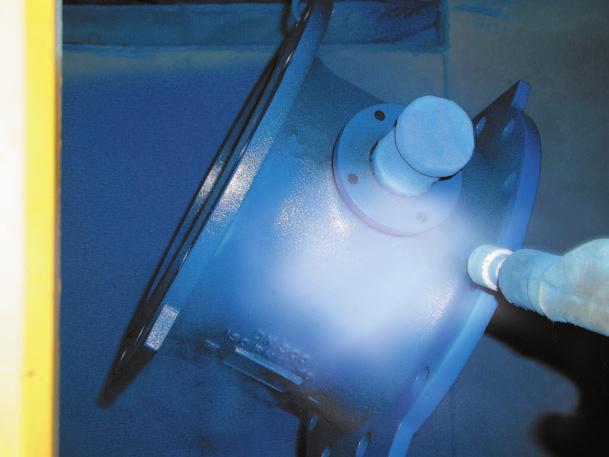

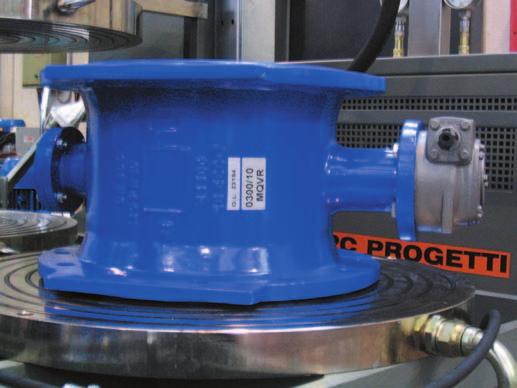

7 Tjock epoxybeläggning För att säkerställa ett effektivt skydd mot korrosion på grund av aggressivitet från jord eller den vätska som transporteras är EUROSTOP vridspjällventiler belagda med epoxy som garanterar god vidhäftning av beläggningen och en minsta tjocklek av 250 µm. Dess mekaniska egenskaper minimerar riskerna för skador som orsakas av slag. Produkterna överensstämmer med gällande standarder Produkt Tillämpning Bygg mått Flänsförband Motordrivet manöverdon Produktions test EN 593 EN 1074 ISO 5752, serie 14 EN 558-1, serie 14 ISO 7005/2 EN DIN 2501 EN ISO 5210 EN ISO 5211 ISO 5208 EN 1074 EN

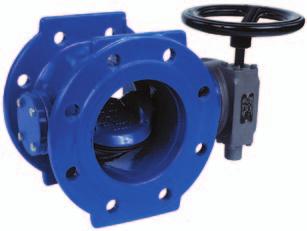

8 Ett stort urval av drifttillbehör Sortimentet för EUROSTOP vridspjällventiler innefattar en komplett uppsättning tillbehör som erbjuder ett stort antal hanteringssätt: Manuell manövrering ovan jord: med ratt på spindelgarnityr med rattar På begäran kan Tubman förse er med detaljerad information om delar som används i alla dessa installationer. 8

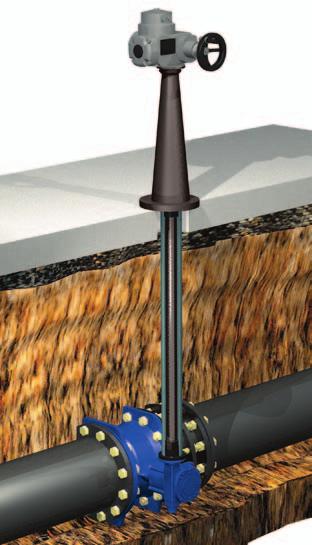

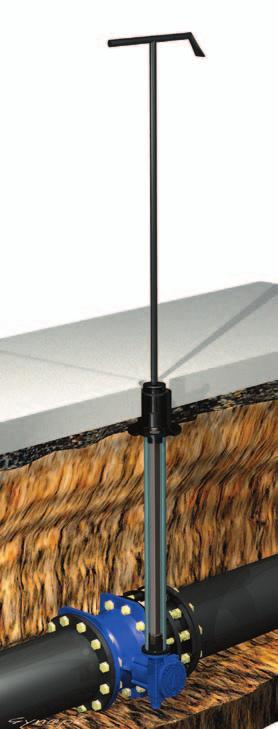

9 Manuell manövrering under jord med T-nyckel: T-nyckel, genom skyddshylsa och betäckning Ventilgarnityr med T-nyckel från marknivå Elektrisk manöverorgan: Monterad direkt på ventilen Monterad på ventilgarnityret Dessa mekanismer kan på speciell begäran få andra placeringar. 9

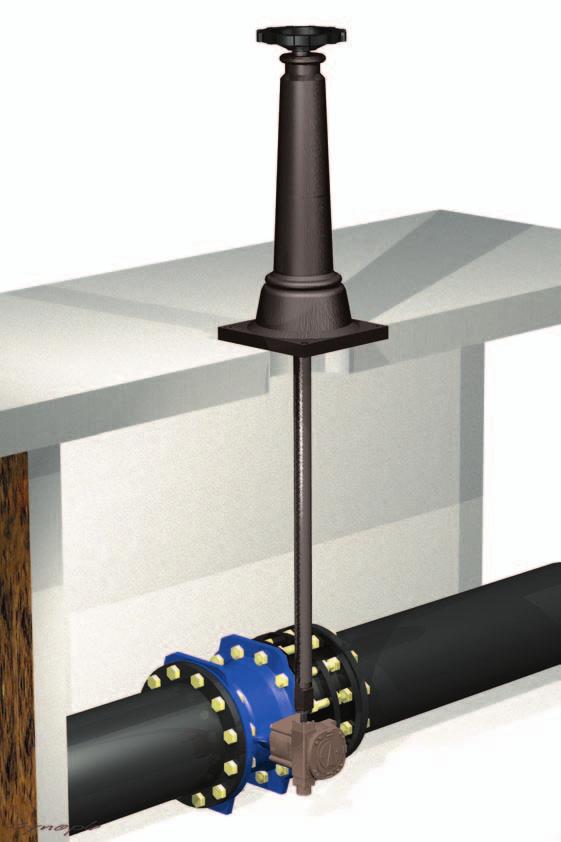

10 Ventiler installerade ovan jord och manövrerade med ratt Typiska installationer: I kammare Ovan jord; samma installation som i kammare Rattmanövrerade vridspjällventiler måste förses med mekanismer som är lämpliga för serviceförhållandena. Dessa mekanismer måste ha följande egenskaper: Ska vara lätta att manövrera: Under normala driftförhållanden utsätts vridspjällventiler för höga hydrodynamiska vridmoment som kan göra dem svåra att manövrera. Därför har SAINT-GOBAIN PAM valt specialmekanismer som underlättar manuell manövrering av produkterna. Motstånd mot belastningar som alstras vid ventilmanövrering: När en ratt används för manövrering av en vridspjällventil utvecklas ett vridmoment om cirka 250 Nm. Mekanismerna i vridspjällventiler från SAINT-GOBAIN PAM är konstruerade för att de ska tåla dessa belastningar för en viss rattdiameter. Säkerhet vid drift: De mekanismer som används i ventiler från SAINT-GOBAIN PAM är valda så att tryckslagseffekter under drift minmeras. Dessa mekanismer kräver ett antal varv vilket begränsar stängningstiderna enligt följande regler: för vridspjällventiler med DN < 400, t = DN / 5 minst (t i sekunder) för vridspjällventiler med DN > 400, t = DN / 10 minst vilket medger manuell manövrering om 15 varv per minut. Läckagetäthet i produkter för stora markdjup (mekanism med skyddsklass IP68) Ventilen kan vara motoriserad (optionsfunktion) Vad är IP-skydd? Detta definieras i standarden NF EN och motsvarar skydd mot vatten och damm. Ju högre talet är desto större är anordningens läckagetäthet mot vatten och damm. 10

11 Ventiler installerade ovan jord och manövrerade med ratt Tillåtet drifttryck = 10 bar Totala dimensioner Mekanism Vikt Nominell G H I J K L M D R Antal diameter varv kg DN mm mm mm mm mm mm mm mm mm 150 to 250 SE TABELL XX, SID XX , , , , , ,

12 Ventiler installerade ovan jord och manövrerade med ratt Tillåtet drifttryck = 16 bar Totala dimensioner Mekanism Vikt Nominell G H I J K L M D R Antal diameter varv kg DN mm mm mm mm mm mm mm mm mm , , , , , , , , , Tillåtet drifttryck = 25 bar Totala dimensioner Mekanism Vikt Nominell G H I J K L M D R Antal diameter varv kg DN mm mm mm mm mm mm mm mm mm , , , , , ,

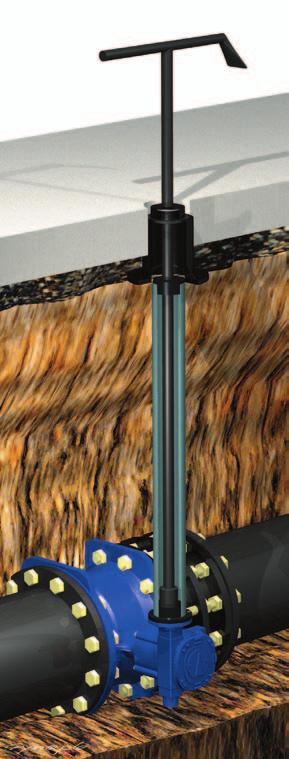

13 Ventiler installerade under jord och manövrerade med T-nyckel Typiska installationer: I kammare Under jord Vridspjällventiler som är konstruerade för öppning med en T-nyckel måste förses med lämpliga mekanismer för driftförhållandena. Dessa mekanismer måste ha följande egenskaper: Ska vara lätta att manövrera: Under systemets normala driftförhållanden utsätts vridspjällventiler för höga hydrodynamiska vridmoment som kan göra dem svåra att manövrera. Därför har SAINT-GOBAIN PAM valt speciella mekanismer som gör manuell manövrering av produkterna mycket lätt. Läckagetäthet i produkter för djup förläggning: Installation i en kammare eller under jord medför att vridspjällventilerna kan utsättas för långa nedsänkningsperioder. För säkerställning av total läckagetäthet har SAINT-GOBAIN PAM valt mekanismer med skyddsklass IP68 som standard för detta slags installationer. Driftsäkerhet: De mekanismer som används i ventiler från SAINT-GOBAIN PAM är valda så att tryckslagseffekter under ventildrift minimeras. Dessa mekanismer kräver ett visst antal varv som begränsar stängningstiderna enligt följande regler: för vridspjällventiler med DN < 400, t = DN / 5 minst (t i sekunder) för vridspjällventiler med DN > 400, t = DN / 10 minst vilket medger manuell manövrering om 15 tum per minut. Vad är IP-skydd? Detta definieras i standarden NF EN och motsvarar skydd mot vatten och damm. Ju högre talet är desto större är anordningens läckagetäthet mot dessa element. 13

14 Ventiler installerade under jord och manövrerade med T-nyckel S M D L J K R H I G Tillåtet drifttryck= 10 bar Totala dimensioner Mekanism Vikt Nominell G H I J K L M D R Antal diameter varv kg DN mm mm mm mm mm mm mm mm mm 150 to 250 SE TABELL Tillåtet drifttryck 16 bar, sid , , , , , ,

15 Tillåtet drifttryck= 16 bar Totala dimensioner Mekanism Vikt Nominell G H I J K L M D R Antal diameter varv kg DN mm mm mm mm mm mm mm mm mm , , , , , , , , , Tillåtet drifttryck= 25 bar Totala dimensioner Mekanism Vikt Nominell G H I J K L M D R Antal diameter varv kg DN mm mm mm mm mm mm mm mm mm , , , , , ,

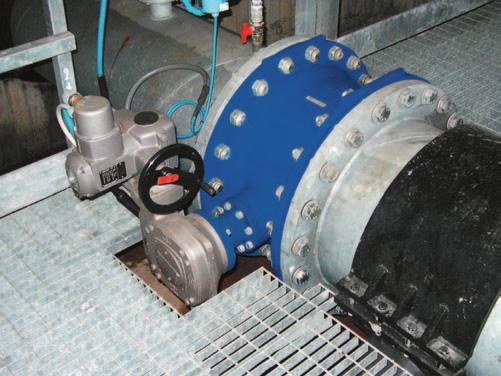

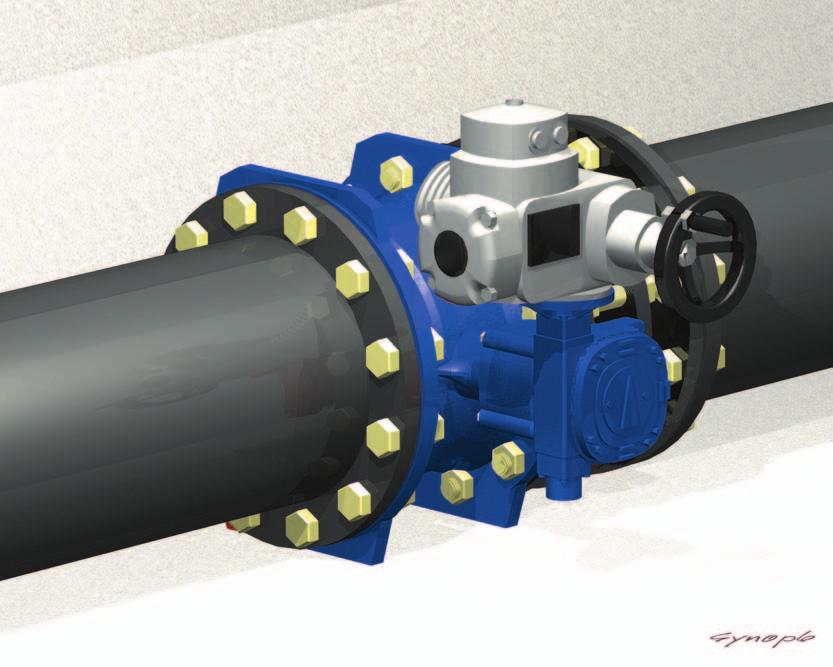

16 Motoriserade ventiler installerade ovan jord Dessa ventiler är idealiska i fall där: - de fjärrmanövreras, - åtkomst till ventilen är svår, - antalet manövercykler är stort. Typiska installationer: I kammare I fabrik; samma installation som i kammare Motoriserade vridspjällventiler måste ha vissa egenskaper som gör att de kan tåla de speciella förhållanden som råder för detta användningssätt: Förmåga att genomföra ett stort antal arbetscykler: En motoriserad strypventil måste tåla stort antal manövercykler. För att kunna leverera vridspjällventiler som kan tåla dessa driftvillkor har SAINT-GOBAIN PAM konstruerat och testat sina produkter så att de klarar upp till minst 2500 cykler enligt standarden EN Läckagetäthet mot tillfällig nedsänkning, vattenstänk och omgivningsdamm: motorer med skyddsklass IP 67. Överensstämmelse med produkter med krav: Vid val av motorer undviker SAINT-GOBAIN PAM överdimensionering och garanterar att de passar perfekt för behoven så att kunderna kan erbjudas den bästa tekniska/ekonomiska kompromissen. Utöver de som tidigare nämnts levererar SAINT-GOBAIN PAM med AUMA-motorer med följande data som standard: Kraftmatning: V AC, trefasanslutning - signalöverföring 30 till 220 V AC eller DC - uppvärmningsmotstånd 60 till 220 V AC Intermittent drift: operationskvot 25% enligt VDE 530 Termiskt skydd i varje fas genom inbyggda termostater 2 lägesbrytare 2 momentbegränsare med separat justering i båda rotationsriktningarna Manuell styrning med frånkopplingsbar ratt med prioritet för elektrisk drift Mekanisk lägesindikator På begäran offererar Tubman även: andra matningsspänningar, explosionssäkert utförande, typ EX, en potentiometer för positionering av skivan, lokal styrning: AUMA-MATIC, IP 68-skydd (för dränkbar installation). 16

17 Motoriserade ventiler installerade ovan jord M L J D K R H I G Tillåtet drifttryck= PN 10 bar Totala dimensioner Mekanism Servomotor Vikt Nominell G H I J K L M D R Antal Hastighet Drifttid diameter varv rpm sek kg DN mm mm mm mm mm mm mm mm mm 150 to 250 SE TABELL Tillåtet drifttryck = PN 16, sid , , , , ,

18 Motoriserade ventiler installerade ovan jord Tillåtet drifttryck= PN 16 bar Tillåtet drifttryck= PN 25 bar Totala dimensioner Mekanism Servomotor Vikt Nominell G H I J K L M D R Antal Hastighet Drifttid diameter varv rpm sek kg DN mm mm mm mm mm mm mm mm mm , , , , , , , Totala dimensioner Mekanism Servomotor Vikt Nominell G H I J K L M D R Antal Hastighet Drifttid diameter varv rpm sek kg DN mm mm mm mm mm mm mm mm mm , , , , , ,

19 Säkerhets-vridspjällventiler Specialinriktade funktioner Säkerhetsvridspjällventiler har till uppgift att skydda miljön genom automatisk avstängning av vattenfl ödet på ett snabbt och kontrollerat sätt i händelse av tillfälligt rörbrott. Stängning av skivan initieras genom hög strömningshastighet. Olika användningsområden Säkerhetsvridspjällventiler används inom olika områden: Skydd av väg- och byggnadskonstruktioner: järnvägar, motorvägar. Miljöskydd: glesbygd och tätort. Skydd av industrianläggningar, etc. V.v.kontakta oss för information om denna produkt. Vi reserverar oss för ändringar i diagram, ritningar och installationsförslag. 19
