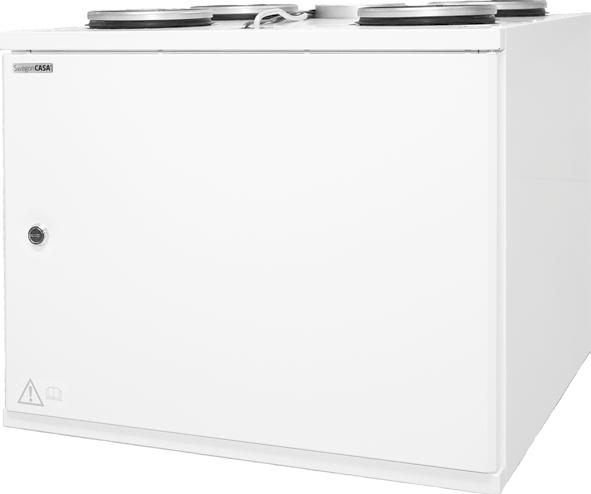

1 Swegon CASA W100, version B Anvisningar för montering, drift och underhåll För konstruktör, installatör och servicepersonal W100B_c_SE-t

2 Innehåll Montering, drift och underhåll för konstruktör, installatör och servicepersonal Viktig information Allmän beskrivning Kapsling Fläktar Filter Värmeväxlare Temperatur Skyddsfunktioner Montering Aggregatets monteringsplats Väggmontering Takmontering Kondensvattenavlopp Kanaler Anslutning av spiskåpa Tätning av kanalgenomföringar El- och styrkablar Anslutning av vattenrör i Econo-modellen Drifttagning Inställning av luftflöden Funktioner i menyn Mont. och service i Premium kontrollpanel Öppning av menyn Larm Klocka Temperatur Mätning Styrfunktioner Fläktinställningar Stänga Fabriksinställningar Regulatorer Funktioner Elektriska luftvärmare Användning Komponentförteckning Tekniska data Fläktdiagram Anslutningseffekter Ljuddata Dimensionering av vattenvärmd luftvärmare Tryckförlust i luftvärmare för eftervärme Elektriskt kopplingsschema Aggregat Styrfunktioner med tillbehör Reglerschema W100 EC W100 EC Econo Måttuppgifter Vikt Aggregatkoder Tillbehör för installation Drifttagningsformulär Garantivillkor EG-försäkran om överensstämmelse Service Servicepåminnelse Öppning av aggregatet Filter Värmeväxlare Fläktar Övrig service Larm och felsökning Larm från en Premium kontrollpanel Felsökning Tilluften värms inte upp tillräckligt Dåligt isolerade ventilationskanaler Aggregatet lyder inte kommandon Rätt till ändringar förbehålles.

3 ! Viktig information Endast behörig personal Installation, inställning och drifttagning får endast utföras av behörig personal. Normer och krav För att utrustningen ska fungera korrekt ska gällande nationella normer och bestämmelser avseende installation, inställning och drifttagning följas. På adressen finns Projekteringsanvisning för ventilation, där kraven avseende elektrisk effekt, ljud, luftflöden och kanalsystem presenteras. Mätning och elarbeten Om man utför spänningsprov, isolationsresistansmätningar eller andra åtgärder som kan orsaka att känslig elektronisk utrustning skadas, ska spiskåpan frånskiljas från elnätet. Överspänningsskydd Swegon rekommenderar att alla ventilationsaggregat utrustade med Premium automatik förses med överspänningsskydd. Jordfelsbrytare Det är inte säkert att en jordfelsbrytare fungerar felfritt i kombination med aggregatet, eftersom aggregatets regler- och styrutrustningar kan orsaka läckströmmar. Gällande bestämmelser ska följas när elinstallationen genomförs. Öppning av aggregatet för service Säkerställ alltid att aggregatets spänningsmatning är bruten innan aggregatets inspektionsdörr öppnas! Vänta några minuter innan du öppnar inspektionsdörren på aggregatet, så att fläktarna hinner stanna och eventuella luftvärmare hinner kallna. Innanför elskåpets lucka finns det inga delar som användaren kan underhålla själv. Service av dessa delar ska överlämnas till servicepersonal. Aggregatet får inte startas på nytt innan orsaken till felet har konstaterats och servicepersonal har gjort service på aggregatet. Separat frånluft (förbigång för kök) Om det finns en frånluftskanal från en spiskåpa ansluten till aggregatet, tänk på att den separata frånluftskanalen går förbi värmeåtervinningen och att användning av den påverkar aggregatets årsverkningsgrad. Den separata frånluftskanalen ska endast användas medan matlagning pågår och det ordinarie frånluftsdonet i köket ska anslutas till aggregatets frånluftskanal. Econo-modellerna (vattenvärmd luftvärmare) Aggregat av Econo-modell ska förses med avstängningsspjäll, så att den vattenvärmda luftvärmaren inte kan frysa under ett eventuellt strömavbrott. Torkning av tvätt På grund av det höga fuktinnehållet får en torktumlare av frånluftstyp eller ett torkskåp inte anslutas till systemet. Däremot rekommenderar vi användning av en kondenserande torktumlare utan kanalanslutning. Drifttagning Aggregatet får inte tas i drift förrän alla arbetsmoment som orsakar stora mängder slipdamm eller andra föroreningar är klara. Aggregatets kanalanslutningar ska vara övertäckta under transport, förvaring och installation. Före drifttagning, säkerställ att aggregat, filter och kanaler är rena och att det inte finns några lösa föremål i dem. OBS! Handbokens ursprungsspråk är finska. Rätt till ändringar förbehålles. 3

4 1. Allmän beskrivning Ventilationssystemets viktigaste uppgift är att säkerställa en fräsch inomhusluft och avlägsna fukt. För att säkerställa ett angenämt inomhusklimat och undvika fuktskador på byggnadskonstruktioner ska bostaden ha en kontinuerlig och tillräcklig luftväxling. Aggregatet ska endast stoppas medan servicearbeten pågår. 1.1 Kapsling Aggregatets kapslingsklass är IP X4 när inspektionsdörren är stängd. 1.2 Fläktar Swegon CASA W100 är utrustad med energieffektiva fläktar med EC-motorer, med fördelen att de kan varvtalsregleras steglöst och en hög verkningsgrad bibehålls även vid låga varvtal. Fläktarnas el- och styrkablar har snabbkontakter, så att fläktarna vid behov enkelt kan demonteras ur aggregatet. Fläktarna kan styras till tre olika driftlägen från en Premium kontrollpanel eller en Premium spiskåpa: Borta = ett lågt luftflöde, som kan användas då ingen finns i bostaden. Hemma = normalt luftflöde. Forcering = ett högt luftflöde, som används i samband med matlagning, bastubad, torkning av tvätt och liknande tillfällen. I aggregatets veckour finns fyra program, med vilka man kan ta olika fläktlägen i drift vid de inställda tidpunkterna. På aggregat med elektrisk eftervärmning kan man också välja önskad temperatur på tilluften. Även då aggregatet styrs med veckouret, kan fläktläget alltid ändras från en Premium kontrollpanel eller en Premium spiskåpa. Från en Premium kontrollpanel kan forceringstiden väljas till 30, 60 eller 120 minuter. När aggregatet styrs från en Premium spiskåpa är fläktens forceringstid 60 minuter och tiden som spjället är öppet väljs till 30, 60 eller 120 minuter. ställer man in temperaturen i intervallet C. Tilluftens temperatur bör vara lägre än rumstemperaturen, så att tilluften blandas väl med rumsluften. Observera att en hög temperaturinställning också ökar förbrukningen av elenergi. Fabriksinställningen för tillluftstemperaturen är 17 C. I Econo-modellerna ställs börvärdet in med en termostat inuti aggregatet. Om det inte finns något uppvärmningsbehov kan man vrida termostaten till minimiläge. När värmeväxlarens värmeeffekt inte räcker till för att uppnå den inställda tilluftstemperaturen, aktiveras den elektriska luftvärmaren som strävar efter att uppnå inställningsvärdet för tilluften. Om det inte finns något uppvärmningsbehov, kan luftvärmaren frånkopplas från en Premium kontrollpanel. När förbigångsluckan för sommarventilation är öppe, är den elektriska luftvärmaren automatiskt ur drift. 1.6 Skyddsfunktioner Värmeväxlarens frysskydd Värmeväxlaren är utrustad med ett frysskydd. När kallt väder orsakar risk att värmeväxlaren fryser, kopplas luftvärmaren för förvärme in och tilluftsfläktens hastighet minskas. Skyddet återställs automatiskt när temperaturen ökar. Elektriska luftvärmare Ett automatiskt övertemperaturskydd kopplar från luftvärmaren i en felsituation. Skyddet återställs automatiskt när luftvärmaren svalnar. Överhettningsskydd med manuell återställning återställs manuellt genom intryckning av en tryckknapp inuti aggregatet. Tryckknappens placering i luftvärmarna finns markerad bilderna nedan. Om man känner att det knäpper till när man trycker på knappen, har övertemperaturskyddet återställts. 1.3 Filter Aggregatet har grovfilter i klass G3 för till- och frånluften. Dessutom finns ett finfilter i klass F7 för tilluften. 1.4 Värmeväxlare I aggregatet finns en av aluminiumlameller tillverkad plattvärmeväxlare som arbetar efter motströmsprincipen. Luftflödena till värmeväxlaren och från den passerar genom separata kanaler och blandas inte. Aggregatets mekaniska förbigångslucka styr frånluften förbi värmeväxlaren när det inte finns behov av värme. 1.5 Temperatur Användaren ställer in ett önskat värde för tilluftens temperatur, och under eldningssäsongen strävar aggregatet efter att uppnå denna om det är möjligt. I allmänhet Återställningsknapp för övertemperaturskyddet på förvärmens luftvärmare Återställningsknapp för övertemperaturskyddet på eftervärmens luftvärmare (endast modeller med elektrisk luftvärmare) 4 Rätt till ändringar förbehålles.

5 Econo-modellens vattenvärmda luftvärmare På Econo-modellerna finns en temperaturgivare som skyddar den vattenvärmda luftvärmaren mot påfrysning. Om luftvärmarens temperatur har sjunkit till en riskabel nivå, blinkar kontrollpanelens röda signallampa, men aggregatet fungerar normalt. Om luftvärmarens temperatur sjunker ytterligare, stoppas aggregatet så att luftvärmaren inte fryser. Frysskyddslarmet kvitteras från Mont. och service -menyns punkt Larm. Fläktarnas överhettningsskydd Fläktarna har överhettningsskydd. Fläktarna stannar om temperaturen stiger för högt. De stannar också om en allvarlig funktionsstörning inträffar i aggregatet. Skyddet återställs automatiskt när temperaturen sjunker eller funktionsstörningen åtgärdas. Rätt till ändringar förbehålles. 5

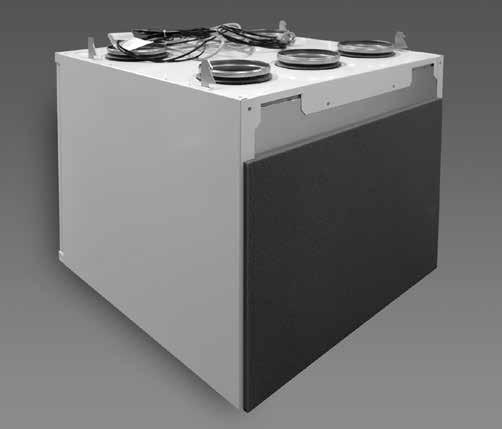

6 2. Montering 2.1 Aggregatets monteringsplats Temperaturen i monteringsutrymmet för aggregatet ska vara över +10 C, och i monteringsutrymmet ska finnas ett avlopp för bortledning av kondensvatten. Aggregatet kan monteras i maskinrum, tvättstuga, förråd osv. Aggregatet bör inte monteras på en vägg i anslutning till ett vardags- eller sovrum. Vid installationen måste man se till att el- och styrkablarna placeras lättåtkomligt. Ventilationsaggregatet kan monteras antingen på väggen i ett väggfäste eller i taket med en takmonteringsram. Önskad monteringsram köps separat som tillbehör (på Duo-modellen ingår väggfästet i leveransen). Väggfästets mått Väggfästet skruvas fast i horisontellt läge på väggen, med en lämplig förankring som klarar aggregatets tyngd. Aggregatet ska monteras så nära vägg eller tak som möjligt. Utrymmet mellan aggregatet och vägg/tak ska isoleras så att ljudet via aggregatets bakvägg inte förs ut i rummet. Frånluften från en eventuell Premium spiskåpa ansluts via en kanal till den extra kanalanslutningen på aggregatets översida, som är pluggad vid leverans Väggmontering Aggregatet monteras på vägg med hjälp av ett väggfäste som finns som tillbehör (standard på Duo-modellerna). Om väggen är uppbyggd av stående reglar och byggskivor, ska den förstärkas med horisontella reglar som klarar aggregatets tyngd. Swegon rekommenderar dessutom att väggen isoleras med mineralull eller motsvarande för att förebygga att ljud fortplantas. 1 Fäst isoleringen som medföljer väggfästet bakom aggregatet. Innan aggregatet lyfts på plats, ska isoleringen som medföljer väggfästet fästas på aggregatets baksida. Aggregatet lyfts upp på väggfästet så att plåtens öron går in i motsvarande urtag upptill på baksidan av aggregatet. För att underlätta lyft kan inspektionsdörren tas bort och värmeväxlaren demonteras ur aggregatet. Även fläktarna kan demonteras vid behov. Se avsnittet Service Vågrät regel för aggregatets väggfäste 2. Ljudisolering 1. Isolerad vägg 2. Vågrät regel 3. Väggfäste 6 Rätt till ändringar förbehålles.

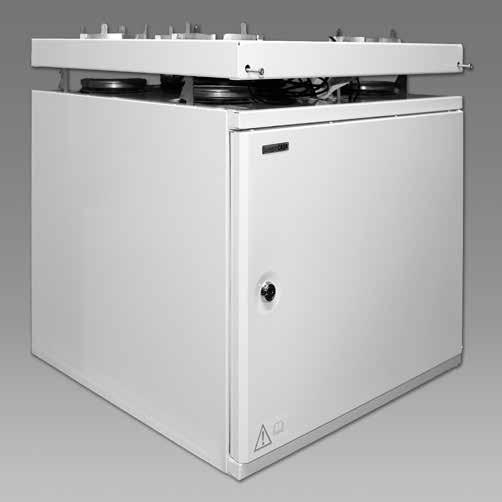

7 2.1.2 Takmontering Aggregatet kan också monteras i en takmonteringsram i taket, som kan fås som tillbehör. Takmonteringsramen fästs i takankare med fyra gängstänger av storlek M8, vars längd anpassas så att de kommer högst 30 mm under takmonteringsramens inneryta, annars tar de i ventilationsaggregatets överdel. Minst tre gängstänger ska monteras i takmonteringsramens hörn. För att undvika en eventuell kollision med kanalerna kan en av gängstängerna vara placerad i hålet bredvid hörnet. i aggregatet, lyft upp aggregatet så att det vilar på de nedre hakarna. När hakarna är låsta fjädrar skruvarna på framsidan av takmonteringsramen ut. Slutligen låses aggregatet på sin plats genom åtdragning av skruvarna. Se upp så att du inte trycker på skruvarna, eftersom aggregatet då frigörs. M8-muttrar skruvas på gängstängerna till sådan höjd att takmonteringsramen hamnar vågrätt när ramens översida går emot muttrarna. Takmonteringsramen träs genom utvalda hål mot gängstängernas muttrar och låses med muttrar nedifrån. Monteringshöjden ska anpassas så att låsskruvarna i takmonteringsramens främre del kommer tillräckligt långt nedanför taket.! Viktigt! En felaktig åtdragning av takmonteringsramen kan orsaka att ramen vrids, och aggregatet får då inte plats i ramen. Låskrokarna träs igenom monteringsurtagen ovanför aggregatet och fästs med dragnitar. Krokarna vänds så att den vassa spetsen pekar mot aggregatets baksida. Krokarna får absolut inte nitas fast direkt ovanpå aggregatet. Krokarnas spetsar pekar mot aggregatets bakre del och de träs in i aggregatets urtag före nitningen. Innan aggregatet lyfts på plats, lossa de två skruvarna framtill på takmonteringsramen så mycket att skruvskallarna sticker ut cirka 2 cm. Dessutom ska el- och styrkablarna, och på Econo-modellen vattenrören, träs genom takmonteringsramen. För att underlätta lyft kan inspektionsdörren tas bort och värmeväxlaren demonteras ur aggregatet. Även fläktarna kan demonteras vid behov. Se avsnittet Service. Aggregatet lyfts upp mot takmonteringsramen så att alla fyra låskrokarna går i läge. Det finns två hakar på varje låskrok. De övre har till uppgift att låsa aggregatet för att underlätta anslutningen till kanalerna och dragningen av elkablarna. När aggregatet är i rätt läge i förhållande till kanalen och elledningarna och eventuella vattenrör har förts in Aggregatet låses slutligen på plats genom en lätt åtdragning av säkringsskruvarna. Econo-modellens vattenrörsanslutningar utförs inuti aggregatet. Anslutningsarbetet underlättas om värmeväxlaren och filtret tas ut tillfälligt ur aggregatet. Framledningarna ansluts till termostaten (3/8 innergänga) och returledningen i kopplingen med Ø 15 mm på kulventilen. 2.2 Kondensvattenavlopp Avloppsslangen ansluts till aggregatets kondensvattenstos (3/8" utvändig gänga). Kondensvattnet leds till golvbrunn, tvättställets vattenlås eller motsvarande med en slang eller ett rör med minst 12 mm innerdiameter. Slangen får inte anslutas direkt till avloppet. Vattenlåset i den medföljande slangen ska monteras lodrätt och fyllas med vatten. Slangen får inte ha ett andra vattenlås eller dras vågrätt. Vattenlåsets uppdämningshöjd bör vara minst 100 mm. 2.3 Kanaler Luftkanaler, ljuddämpare, tilluftsdon, luftintagsgaller och avluftsrör monteras enligt ventilationsritningarna. För att undvika att ljud fortplantas får kanalerna inte monteras direkt mot byggnadskonstruktioner. Luftkanalerna isoleras enligt ventilationsplanen för att minska förlusterna av värme eller kyla och för att undvika att vatten kondenserar. I ventilationsplanen anges också brandisoleringsbehoven. Det är av största vikt att kalla kanaler isoleras utan spalter, så att fukt inte kan kondensera. Rätt till ändringar förbehålles. 7

8 ! Viktigt! För att säkerställa att luftkanalerna ansluts till rätt kanalanslutningar på aggregatet, kontrollera om aggregatet är levererat i höger- eller vänsterutförande. Korrekt montering av kanalanslutningarna ska kontrolleras i ventilationsplanen. Se också måttritningarna i avsnittet Tekniska data. 2.4 Anslutning av spiskåpan Vanligtvis ansluts spiskåpan till den ordinarie frånluftskanalen. Dock kan spiskåpan anslutas till aggregatets separata frånluftsanslutning, för att uppfylla nationella bestämmelser eller för att uppnå ett effektivare frånluftsflöde än normalt. Kanalen mellan spiskåpan och aggregatet ska monteras så att det är möjligt att rengöra den. Vid leveransen är anslutningen för separat frånluft pluggad. Vid anslutning av spiskåpan till en separat frånluftskanal är det viktigt att tänka på att luftflödet då passerar förbi värmeåtervinningen (värmeväxlaren) och detta kan orsaka att frysskyddsfunktionen aktiveras tidigare än normalt.! Viktigt! Förbigången för kök är avsedd att användas när luftflödena från spiskåpan/köket forceras. Kökets allmänventilation ska ske via frånluftskanalen. Om allmänventilationen sker kontinuerligt via spiskåpan, blir det en felaktig balans mellan till- och frånluft i värmeväxlaren, vilket sänker verkningsgraden och försämrar aggregatets skyddsfunktioner vintertid. 2.5 Tätning av kanalgenomföringar Vi rekommenderar användning av en för aggregatet avsedd monteringsram (tillbehör) för att täta diffusionsspärren i vindsbjälklaget. Skär upp öppningar med ca 10 mm mindre diameter än kanalerna. Skruva fast monteringsramen i taket genom hålen på sidorna. Spänn fast diffusionsspärrens plast mellan monteringsramen och byggkonstruktionen eller tejpa fast den tätt mot monteringsramen. Det är också viktigt att diffusionsspärrens täthet bevaras vid kanalsystemets övriga kanalgenomföringar genom vindsbjälklag. En genomföringstätning (tillbehör) underlättar detta. Den finns tillgänglig i satser om 5 st., för diametrarna 100, 125 och 160 mm. Ventilationskanalernas isoleringstjocklek och ytskikt varierar beroende på isolermaterial, klimatområde och nationella normer. Därför ger Swegon inga rekommendationer. De flesta tillverkare av isolermaterial erbjuder beräkningsprogram för beräkning av tillräcklig och korrekt isolering. I renoveringsobjekt finns det skäl att undersöka om de befintliga kanalerna är tillräckligt och korrekt isolerade. Isolering på rätt sätt är nödvändigt för att aggregatet ska fungera korrekt.om kanalerna är oisolerade, även över en liten yta, föreligger stor risk för konsensering och indirekta skador. Till- och frånluftskanalerna ska ljudisoleras på sträckan mellan aggregatets kanalutgång och ljuddämparen, så att fläktljudet inte fortplantas ut i rummet. I allmänhet isoleras ventilationskanaler på följande sätt: Uteluftskanaler isoleras i varma utrymmen. Avluftskanaler ska alltid isoleras enligt nationella bestämmelser. Se separat projekteringsanvisning (t.ex. Brandskyddskrav ). Tilluftskanaler isoleras i kalla utrymmen. Frånluftskanaler isoleras i kalla utrymmen. Om luften inuti kanalen är kallare än i omgivningen, ska isoleringen skyddas med en diffusionsspärr. 2.6 El- och styrkablar El- och styrkablarna är placerade på aggregatets översida. På aggregatet finns en 1,5 m lång kabel med jordad stickpropp för spänningsmatningen. Stickproppen fungerar som aggregatets huvudbrytare och den ska placeras på en lättillgänglig plats. För effektbehov, se avsnittet Tekniska data. Aggregatet ansluts till Premium kontrollpanel (tillbehör) via en modularkabel. I leveransen av kontrollpanelen ingår en 20 m lång modularkabel som förläggs till önskad plats där panelen monteras. Om modularkabeln förläggs inuti någon byggkonstruktion (t.ex. en vägg), ska kabeln förläggas i ett 20 mm:s rör om behov av byte skulle komma att uppstå. Vid installationen ska man ta hänsyn till åtkomst av respektive kabels anslutningskontakt (även en lös kontakt), t.ex. för eventuella servicearbeten och inställning av aggregatet. I flervåningshus kan en kontrollpanel användas som s.k. handterminal i samband med service- och inställningsarbeten. Anslutning av eventuella tillbehör beskrivs i kopplingsschemat i avsnittet Tekniska data. Kablar till tillbehör ingår inte i leveransen.! Viktigt! Eventuella elanslutningar får endast utföras av en behörig elinstallatör. El- och styrkablarna är placerade på aggregatets översida. Se till att anslutningen till vägguttaget kan ske utan hinder. 8 Rätt till ändringar förbehålles.

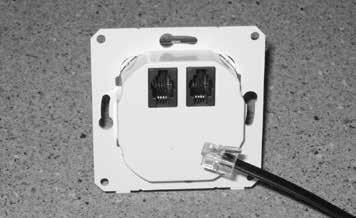

9 3. Drifttagning Demontering av frontplattan på en Premium kontrollpanel gör man med hjälp av en liten skruvmejsel enligt bilden. Frontplattan sätter man tillbaka på sin plats genom att först placera frontplattans överkant i läge och sedan trycka fast plattan. 3.1 Inställning av luftflöden För uppskattade värden vid inställning av luftflöden används dimensioneringskurvorna i avsnittet Tekniska data. En behörig person ska ställa in aggregatets och ventilationsutrustningens luftflöden med hjälp av mätutrustning. Som utgångsvärde vid planeringen av ventilationen kan man använda ventilationsvärdet 0,5 gånger bostadens volym per timme + tilluft 6 l/s per person, när aggregatet är i Hemma-läget. (Utgångsvärdena kan variera i olika länder.) Som riktvärde i fläktläget Borta kan man använda 0,7 x luftmängden i Hemma-läget. Utrymme för forcering ska lämnas enligt bestämmelserna för landet! För att aggregatet ska fungera korrekt ska alla fläktlägen ställas in! Fyll i de gjorda inställningarna i igångkörningsprotokollet. Anslutning av modularkabeln. Det extra stickuttaget används för en extra styrkabel. 2.7 Anslutning av vattenrör i Econo-modellen Econo-modellens vattenrörsanslutningar utförs inuti aggregatet. Anslutningsarbetet underlättas om värmeväxlaren och filtret tas ut tillfälligt ur aggregatet. Framledningen ansluts till termostaten (3/8 innergänga) och returledningen i kopplingen med Ø 15 mm på kulventilen. Under eldningssäsongen kräver Econo-modellen en kontinuerlig cirkulation av uppvärmningsvattnet.! Viktigt! Före drifttagning, kontrollera att aggregat, filter och kanaler är rena och att det inte finns några lösa föremål i dem. Ventilationskanalerna ska rengöras regelbundet och alltid i samband med renovering.! Viktigt! Det är absolut förbjudet att använda aggregatet under byggtiden eller om dammande arbeten pågår. Kanalerna ska vara täckta med lock före aggregatets installation för att förhindra nedsmutsning. 3.2 Funktioner i menyn Mont. och service i Premium kontrollpanel Från denna meny bestämmer man vilka funktioner som man vill kunna använda från huvudmenyn. Från menyn Mont. och service gör man dessutom inställningar som påverkar ventilationssystemets funktion i samband med drifttagning eller service. Även eventuella larm och servicepåminnelsen kvitteras från denna meny Öppning av menyn Menyn öppnas med koden Larm Givarfel Som värde för temperaturgivarna ska alternativet På vara valt. Om ett eventuellt givarfel inträffar, kontakta ett serviceföretag. Även givarfel kvitteras från denna meny. Servicepåminnelse Efter service kvitteras servicepåminnelsen från denna meny med Service OK. Som fabriksinställning är servicepåminnelsen aktiverad och tidsintervallet för servicepåminnelsen är sex månader. Servicepåminnelsen kan avaktiveras och tidsintervallet kan ändras från menyn Funktioner. Frysriskvarningen på Econo-modellerna Om luftvärmarens temperatur sjunker till riskabel nivå, visas larmtexten Frysrisk på kontrollpanelens display. Luftvärmarens frysriskvarning kvitteras från punkten Frysrisk. En förutsättning för kvitteringen är att temperaturen vid givare T6 är över 16 C Klocka Klockan visas i huvudmenyn om man väljer värdet På Temperatur Tilluftstemperaturen visas i huvudmenyn om man väljer värdet På. (Modellerna med elektrisk eftervärmning.) Rätt till ändringar förbehålles. 9

10 3.2.5 Mätning Beroende av de inkopplade tillbehören kan mätning ske av koldioxidhalt (CO2), temperatur, tryckdifferens, fläktarnas varvtal och relativ fuktighet (RH) samt ljusförbindelse (ej W100) Styrfunktioner Som styrsätt kan man välja koldioxidinnehåll (CO2), övervakning (DDC), veckour eller RH-styrning. Med undantag av veckouret kräver samtliga styrsätt att man ansluter tillbehör till systemet Fläktinställningar Situationer För varje driftläge (Borta, Hemma, Forcering, Avkylning, Svalka och Värme) väljs ett av fem fläktlägen (1 5). Fabriksinställningen är Borta 1, Hemma 3, Forcering 5. Hastigheter För varje fläktläge (1 5) väljer man fläkthastigheter i procent av fläktens effekt ( %). Inställningarna gör man separat för till- och frånluft.! Viktigt! Fläkthastigheterna ställs in enligt nationella bestämmelser i samband med drifttagningen av ventilationssystemet. Drifttagningen utförs av en behörig person, och luftflödena ska inte ändras på eget bevåg, eftersom ventilationssystemets funktion då kan störas Stänga Aggregatets fläktar och en eventuell luftvärmare stoppas. Kretskortet har dock fortfarande spänningsmatning och inställningsvärdena behålls i minnet. Samma funktion finns också i huvudmenyn Fabriksinställningar Alla inställningar utom fläkthastigheterna återställs till fabriksinställningarna Regulatorer Det finns möjlighet att använda kanalreglage och ventilmotor om sådana tillbehör finns installerade Funktioner Undertryckskompensering Tas i bruk om det i bostaden till exempel finns en spiskåpa ansluten till en separat takfläkt, och det i spiskåpans frånluftskanal finns en differenstryckvakt för den här funktionen. Servicepåminnelsevärde Värdet På väljs om man vill använda funktionen. Tidsintervallen kan ställas in på önskad längd (fabrikens rekommendation 6 månader). Sommarnattkyla Om värdet På ställs in, visas funktionen i huvudmenyn. Värme Om värdet På ställs in, visas funktionen i huvudmenyn. Filtervakt Värdet På väljs om tillbehöret filtervakt är installerat (ej W100). Braständningsfunktion Värdet På väljs om man vill att funktionen ska visas i startmenyn. Forcering Värdet På väljs om något av tillbehören forceringstimer eller närvarogivare finns installerat Elektriska luftvärmare Luftvärmare förvärme Som fabriksinställning är förvärmen aktiverad. Förvärmen kan också avaktiveras, men då måste aggregatets skydd mot påfrysning säkerställas på annat sätt. När förvärmen är i drift, kan man ange: Önskat gränsvärde för uteluftstemperaturen till aggregatet (fabriksinställning -20 C). Övertemperatur begränsning av övertemperaturskyddet i förvärmningskammaren (fabriksinställning 50 C). När påfrysningsskyddet aktiveras är luftvärmaren alltid i drift. Luftvärmaren för förvärme kan också tas i drift som en separat funktion medan undertryckskompenseringen och/eller braständningsfunktionen pågår. Funktionen kan begränsas baserat på uteluftstemperaturen, så att luftvärmaren inte startas i onödan. Fabriksinställningen för uteluftstemperaturen är 0 C. Luftvärmare för eftervärme (gäller ej Economodellerna) Som fabriksinställning är eftervärmen aktiverad. Den kan också avaktiveras från denna meny. När eftervärmen år i drift, kan man ange: Uteluftstemperatur man väljer vid vilken uteluftstemperatur eftervärmen tillåts starta (fabriksinställning 15 C). Övertemperatur begränsning av övertemperaturskyddet i förvärmningskammaren (fabriksinställning 50 C). 3.3 Användning Frågor med anknytning till användningen av ventilationssystemet finns i bruksanvisningen som medföljer aggregatet Rätt till ändringar förbehålles.

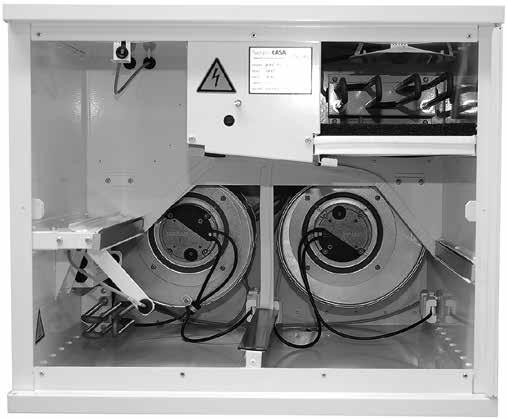

11 4. Service 4.1 Servicepåminnelse Servicepåminnelsen aktiveras med förinställda tidsintervaller och texten Servicepåminnelse visas på en Premium kontrollpanel. Som fabriksinställning är servicepåminnelsen På. Den kan tas ur drift under menypunkten Servicepåminnelse i menyn Mont. och service. Som standardvärde ges servicepåminnelsen med sex månaders intervaller, men man kan ändra tiden för servicepåminnelsen. Efter service nollställs servicepåminnelsen från menyn Mont. och service, punkten Larm. 4.2 Öppning av aggregatet Bryt matningsspänningen till aggregatet genom att dra ut stickproppen ur vägguttaget innan serviceåtgärder påbörjas. Vänta några minuter innan aggregatets inspektionsdörr öppnas, så att fläktarna hinner stanna och eventuella luftvärmare hinner kallna. Inspektionsdörren öppnas genom vridning av låsregeln med en spårskruvmejsel. 4.3 Filter Filtren ska bytas två gånger om året, på våren och sent på hösten. Filtren kan behöva rengöras eller bytas oftare i bostäder där mycket damm förekommer eller om det finns mycket partiklar i uteluften. Aggregatet får inte användas utan filter och endast filter som har rekommenderats av Swegon får användas i aggregatet. Kontrollera i komponentförteckningen att korrekt filter är valt. Rengör vid behov fläktarna med en mjuk borste. Se upp så att fläkthjulets balanseringsvikter inte rubbas. Fläktarna återmonteras genom att trä in dem och vrida dem i närheten av sina slutgiltiga lägen. Luta fläktarnas nedre del mot bakväggen och för fläktarnas utblåsningsdel längs sidoväggen mot den bakre låsningen. Räta upp fläkten och skjut låsregeln på plats genom luckan i mellanväggen och fäst den vid mellanväggen med två skruvar. Sätt i stickkontakterna och sätt värmeväxlaren och frånluftsfiltret på plats. 4.6 Övrig service Rengör aggregatets inre ytor vid behov med dammsugare eller en fuktig duk. Kontrollera att kondensvattenavloppet inte är igensatt och kontrollera dess funktion genom att hälla lite vatten på aggregatets botten. Kondensvattenavloppet är placerat i aggregatets bakre del under värmeväxlaren. Aggregat i högerutförande, på modell i vänsterutförande är delarna placerade spegelvänt Värmeväxlare Man bör kontrollera värmeväxlarens skick i samband med annan service. Dra ut värmeväxlaren för kontroll. Säkerställ att värmeväxlarens kanaler inte är igensatta och rengör med borste, dammsugare eller rinnande vatten vid behov. Eventuella rengöringsmedel får inte verka frätande på aluminium. Se upp så att du inte skadar värmeväxlarens känsliga lameller och tänk på att kanalerna ska vara torra innan värmeväxlaren återmonteras i aggregatet. 1. Frånluftsfilter G3 2. Tilluftsfilter PPI Tilluftsfilter F7 4. Plattvärmeväxlare 4.5 Fläktar Fläktarna kan demonteras ur aggregatet för rengöring eller byte. Innan fläktarna lossas ska frånluftsfiltret och värmeväxlaren demonteras ur aggregatet. Lossa därefter fläktarnas stickkontakter (observera låsklorna på sidan av kontakten). Därefter skruvar man upp fläktarnas låsreglar som är placerade på aggregatets mellanvägg. Lossa låsningarna och luta fläktens nedre del mot aggregatets bakvägg tills fläkten lossnar från fästet baktill. Slutligen vrids fläkten i sidled och lirkas ut ur aggregatet. Var försiktig så att inte isoleringen på elkablarna skadas Frånluftsfläkt 2. Tilluftsfläkt 3. Kondensvattenavlopp 4. Fläktens låsreglar 5. Fläktarnas stickproppar 3 Rätt till ändringar förbehålles. 11

12 5. Larm och felsökning 5.1 Larm från en Premium kontrollpanel Larm som visas på en Premium kontrollpanel finns beskrivna i bruksanvisningen. 5.2 Felsökning Eventuella fel visas genom larmtexter på en Premium kontrollpanel. Undersök komponenterna relaterade till felet och åtgärda felet Tilluften värms inte upp tillräckligt Låg temperaturinställning för tilluft Undersök och öka vid behov temperaturen från en Premium kontrollpanel eller på Econo-modellerna med termostaten inuti aggregatet. Kontrollera samtidigt att förbigången för sommartid inte är öppen. Fel på elektrisk luftvärmare (endast elmodellerna) Luftvärmaren har ett övertemperaturskydd och ett överhettningsskydd. Larmet ges om endera av dem aktiveras. Övertemperaturskyddet återställs automatiskt när temperaturen sjunker. Överhettningsskyddet återställs med en tryckknapp på luftvärmaren. Om ett knäpp känns vid intryckningen, återställs överhettningsskyddet.! Viktigt! Aggregatet får inte användas utan filter! Endast filter som har rekommenderats av Swegon får användas i aggregatet. Hitta rätt filter i avsnittet Tekniska data.! Viktigt! Frysskydd Värmeväxlaren kan frysa om frånluften är fuktig i samband med kallt väder. En skyddsfunktion minskar då automatiskt tilluftsfläktens hastighet. Under sådana förhållanden är det alltså normalt att fläkthastigheten varierar. På en Premium kontrollpanel blinkar lampan grönt när frysskyddet är aktiverat. En för hög temperatur kan bero på ett för lågt luftflöde genom värmaren. Orsaken kan vara att ett filter, ytterväggsgaller eller tilluftsdon är igensatt. Byt och rengör vid behov. Tips: Det kan finnas ett insektsnät i ytterväggsgallret. Om nätet har små maskor, kan damm och insekter sätta igen det. Under vissa förhållanden kan det också frysa. Ta bort nätet eller ersätt det med ett nät med större maskor. En för hög temperatur kan också bero på att tilluftsfläkten har stannat eller att temperaturgivaren har rubbats ur sitt läge i fläktens sugöppning. Om förbigångslucka för sommartid inte är helt stängt, tillkopplas inte luftvärmaren för eftervärme Dåligt isolerade ventilationskanaler Om det kommer varm luft från aggregatet men luften från tilluftsdonet känns kall, kan anledningen vara en dåligt värmeisolerad kanal Aggregatet lyder inte kommandon Vid två överlappande kommandon lyder aggregatet kommandot med högst prioritet, t.ex. frysskyddet. Prioritet 1: kommandon från yttre givare eller aggregatets skyddsfunktioner. Prioritet 2: yttre styrning (DDC). Prioritet 3: normal drift från kontrollpanelen eller spiskåpan. Styrprioriteterna finns närmare beskrivna i avsnittet Styrfunktioner med tillbehör. Återställningsknapp för övertemperaturskyddet på förvärmens luftvärmare Återställningsknapp för övertemperaturskyddet på eftervärmens luftvärmare (endast modeller med elektrisk luftvärmare) 12 Rätt till ändringar förbehålles.

13 6. Komponentförteckning Temperaturgivare 850 mm, utan kontakt (T1/T8, utelufts-/avluftsgivare): mm, med kontakt (T2, tilluftsgivare): mm, med kontakt (T3, frånluftsgivare): mm, utan kontakt (T4, tilluftsgivare, eftervärme): m, med kontakt (T7, övertemperaturgivare luftvärmare förvärme) m, med kontakt (T6, övertemperaturgivare luftvärmare förvärme/frysskyddsgivare vattenvärmd luftvärmare): Fläktpaket (aggregat av R-modellen) - Tilluftsfläkt: PWEC175L - Frånluftsfläkt: PEC119R Fläktpaket (aggregat av L-modellen) - Tilluftsfläkt: PWEC175R - Frånluftsfläkt: PEC119L 3. Luftvärmare eftervärme (elvärmda modeller): Luftvärmare eftervärme (Econo, R-modellen): Luftvärmare eftervärme (Econo, L-modellen): Luftvärmare förvärme: Kretskort EC: Dörrkontakt: Kondensvattenslang: Filtersats: PW080FS 10. Värmeväxlare: Dörr: DPW100RL - Lås: Tillbehör, montering Filtersats: PW080FS Premium kontrollpanel: PSP143 Takmonteringsram PW100KA Väggfäste: PW080SAT Monteringsram med diffusionsspärr: 10210WYP Rätt till ändringar förbehålles. 13

14 7. Tekniska data 7.1 Fläktdiagram Tilluftsflöde Tilluftsflöde Econo % % % % Tryckdifferens Pa % 50% 60% 70% 80% Disponibelt tryck, Pa % 50% 60% 70% 80% l/s l/s m 3 /h m 3 /h Luftflöde Luftflöde Frånluftsflöde Frånluftsflöde Econo % % % % Tryckdifferens Pa % 60% 80% Disponibelt tryck, Pa % 60% 80% % 40% 30% 50 50% 40% 30% l/s m 3 /h Luftflöde l/s m 3 /h Luftflöde Grov linje = SFP 2.0 eller under. Effektförbrukning Effektförbrukning Econo % % Total effekt W % 80% Total effekt W % 80% 75 70% 75 70% % 50% 40% 30% % 50% 40% 30% 0 0 l/s l/s m 3 /h m 3 /h Luftflöde Luftflöde 14 Rätt till ändringar förbehålles.

15 7.2 Anslutningseffekter W100 EC W100 EC Econo Anslutning 230 V, 50 Hz, 7,6 A 230 V, 50 Hz, 5,4 A Fläktar 294 W 294 W Luftvärmare förvärme 1000 W 1000 W 500 W - Totaleffekt W W Säkring 10 A 10 A 7.3 Ljuddata Ljud till tilluftskanal Luftvärmare eftervärme Fläkt-inställning % Ljudeffektnivå i olika oktavband, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz Hz Hz Hz Hz Sammanvägd ljudeffektnivå LW A, db(a) Ljud till frånluftskanal Fläkt-inställning % Ljudeffektnivå i olika oktavband, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz Hz Hz Hz Hz Sammanvägd ljudeffektnivå LW A, db(a) Ljud till uteluftskanal Fläkt-inställning % Ljudeffektnivå i olika oktavband, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz Hz Hz Hz Hz Sammanvägd ljudeffektnivå LW A, db(a) Rätt till ändringar förbehålles. 15

16 Ljud till avluftskanal Fläktinställning % Ljudeffektnivå i olika oktavband, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz Hz Hz Hz Hz Sammanvägd ljudeffektnivå LW A, db(a) Ljud till kanal för förbigång från kök Fläktinställning % Ljudeffektnivå i olika oktavband, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz Hz Hz Hz Hz Sammanvägd ljudeffektnivå LW A, db(a) Ljud till omgivning Fläktinställning % Ljudeffektnivå i olika oktavband, L wokt, db 63 Hz 125 Hz 250 Hz 500 Hz Hz Hz Hz Hz Sammanvägd ljudeffektnivå LW A, db(a) Ljudtrycksnivå 10 m² ljudabsorption L P (10), db(a)* *) Motsvarar ett normalisolerat rum. Om värdena ändras till L WA,dB(A)-värden, ska 4 enheter (db) läggas till dem Rätt till ändringar förbehålles.

17 7.4 Dimensionering av vattenvärmd luftvärmare Framledningsvatten C Vattenflöde l/h Luftflöde l/s Luftflöde m 3 /h Effekt W Tryckförlust i luftvärmare för eftervärme Swegon CASA W100 Econo Tryckförlust i luftvärmaren för eftervärmning Vattenvärmd luftvärmare Vattenvärmd luftvärmare + termostat Tryckförlust kpa dm³/h 0 0,02 0,03 0,04 0,05 0,07 dm³/s Vattenflöde Rätt till ändringar förbehålles. 17

18 7.6 Elektriskt kopplingsschema Aggregat 6 11 Input 230V 10A S RESET T8 T4 T1 T7 T6 1 T3 T2 ELECTRIC AFTERHEAT SUPPLY EXHAUST TEMP INPUT CO2 INPUT %RH INPUT W SI RU X11 N X11 2 SI X21, KE EC VA X21,1 X21,2 X12 N SI KE VA X22, X22,1 X22,2 vastus 8 9 X11 - X12 - X21 - X X12 2 EC S000192d 1. Temperaturgivare, se reglerschema 2. Tilluftsfläktens stiftkontakt 3. Frånluftsfläktens stiftkontakt 4. Tilluftsfläktens DC-kontakt 5. Frånluftsfläktens DC-kontakt 6. Kontrollpanel (tillbehör) 7. Luftvärmare förvärme W S Triac-regulator 9. Luftvärmare eftervärme 500 W (endast på elvärmda modeller, ej Econo) 10. Kontakt för förbigång förbi värmeväxlaren 11. Dörrkontakt Styrfunktioner med tillbehör Prioritet 1: kommandon från yttre givare eller aggregatets skyddsfunktioner. Prioritet 2: yttre styrning (DDC). Prioritet 3: normal drift från kontrollpanelen eller spiskåpan. Anslutning av modularkabeln Styrprioritet Till spiskåpa, kontrollpanel eller Modbus gateway 2. Till spiskåpa, kontrollpanel eller Modbus gateway 18 Rätt till ändringar förbehålles.

19 Styrprioritet x 0,5 2 x 0,5 4 x 0, PK2 P 5 102TKC 2 x 1,5 230V AC 50Hz 2 105TK P N NC C NO 2 x 0,5 G+ G0 OUT1 OUT2 M Relay Relay OUT4 6 3 x 0,5 117HDL x 0, KHH 3 G+ G0 OUT1 OUT2 CO2 INPUT M TEMP INPUT Relay Relay OUT4 7 2 x 1,5 230V AC 50Hz 4 L N NC NO 105A x 0,5 5 x 0,5 117HDL NC C NO 8 24V AC/DC 102LT 2 x 0,5 M 9 24 VDC 2W (3,5VA) 2 x 0,5 M VDC 2W (3,5VA) 1. Braständningsomkopplare 2. Forceringstimer* 3. Fuktgivare 4. Tidur 5. Tryckgivare för undertryckskompensering* 6. CO 2 -givare med relä 7. CO 2 -givare 8. Närvarogivare 9. Spjällställdon för kanalspjäll A uteluftskanal** 10. Spjällställdon för kanalspjäll B avluftskanal** *) Någon av funktionerna undertryckskompensering eller forcering ansluts till kontakten BOOST/COMP. Dessutom kan en av de separata funktionerna anslutas till ingång 4 på DDC-plintraden. Se DDC. **) Användning av kanalspjäll ska bedömas fallspecifikt. Användning av kanalspjäll rekommenderas åtminstone i uteluftskanalen, i synnerhet på Econo-modellerna. Rätt till ändringar förbehålles. 19

20 Övervakning (DDC) Styrprioritet 2 Funktionerna på plintarna 2 5 kan aktiveras/inaktiveras från kontrollpanelens servicemeny. Statusutgångarna (plintarna 6 och 7) kan alltid användas 8: 0 V (GND) 7: Ärvärde för tilluftstemperatur 0 10 VDC (motsvarar C) 6: Ärvärde för fläkthastighet 0 10 VDC 5: Tilluftens temperaturstyrning 0 10 VDC (motsvarar C) (ej Econo) 4: Fläkthastighetsstyrning 0 10 VDC* Separat funktion via DDC-plintraden (t.ex. omkopplare Hemma/Borta) Följande ändringar ska göras i ventilationsaggregatets funktionsparametrar med hjälp av en Premium kontrollpanel: Hastigheten i Forcering-läget ändras från hastighet 5 till hastighet 4 från menyn:mont. och service/ Fläkthastigheter/Situationer. Ställ in den separata funktionens till- och frånluftsflöden på hastigheten 5 från menyn: Mont. och service/fläkthastigheter/hastigheter. Aktivera styrning av fläkthastighet via DDC från menyn: Mont. och service/styrning/ddc/ Fläktstyrning. 3: Larm signal från ventilationsaggregatet (jordande kontakt) 2: Nödstopp (aggregatet stoppas när kontakten mellan plintarna 1 2 bryts) 1: 0 V (GND) *) Spänningar för fläkthastighetsstyrning Hastighet 1 = 1 2,9 VDC Hastighet 2 = 3 4,9 VDC Hastighet 3 = 5 6,9 VDC Hastighet 4 = 7 8,9 VDC Hastighet 5 = 9 max. 24 VDC Styrprioritet 3 0 0,9 VDC DDC CONTROL V P2 P1 0 Alarm output max 40V, 500mA Close = alarm Open = no alarm A2 24VDC max 500mA A1 Leveransgräns Kontakten sluten = Aktivering av den separata funktionen Kontakten öppen = Normal användning av den separata funktionen 20 Rätt till ändringar förbehålles.

21 7.7 Reglerschema W100 EC : Gruppcentral 2: Elskåp 3: Avluft 4: Uteluft 5: Matning 230 V 10 A med stickproppsanslutning 6: Vattenlåsets uppdämningshöjd 100 mm 7: Aggregatets leveransgräns 8: Utsug från spiskåpa, går förbi värmeväxlaren 9: Allmänventilation 10: Tilluft 11: Modularkablar med RJ9-kontakter 12: Kontrollpanel 13: Spiskåpa BETECKNING BENÄMNING FÖRKLARING T1 TEMPERATURGIVARE Temperaturgivare, uteluft T2 TEMPERATURGIVARE Temperaturgivare, tilluft T3 TEMPERATURGIVARE Temperaturgivare, frånluft T4 TEMPERATURGIVARE Temperaturgivare tilluft, eftervärme T6 TEMPERATURGIVARE Övertemperaturgivare för eftervärmens luftvärmare T7 TEMPERATURGIVARE Övertemperaturgivare för förvärmens luftvärmare T8 TEMPERATURGIVARE Temperaturgivare avluft, frysskydd TZ01 ÖVERHETTNINGSSKYDD Överhettningsskydd med manuell återställning TZ02 ÖVERHETTNINGSSKYDD Överhettningsskydd med manuell återställning HSx.1 MANUELL TIMEROMKOPPLARE Styrning av fläktarna och spiskåpans spjäll FUNKTIONSBESKRIVNING STYRFUNKTIONER: Ventilationsaggregatet manövreras från en separat Premium kontrollpanel eller en Premium spiskåpa. När aggregatet styrs från spiskåpan kan det ställas in i lägena Hemma/Borta/Forcering samt som punktutsug kan tiden ställas in till 30, 60 eller 120 minuter. Tilluftens temperatur regleras från en Premium kontrollpanel. Vid behov kan eftervärmningen även stängas av från kontrollpanelen. Sommardrift: Frånluften styrs sommartid förbi värmeväxlaren genom att öppna förbigångsluckan. Överhettningsskydd för eftervärmens luftvärmare: Luftvärmaren för eftervärmning är utrustad med en automatisk termostat med manuell återställning TZ01 som skydd mot överhettning (inställt värde 90 C). Överhettningsskydd för förvärmens luftvärmare: Luftvärmaren är utrustad med en automatisk termostat TZ01 med manuell återställning (inställt värde 90 C) som skydd mot överhettning. Fläktarna har automatiska övertemperaturskydd. NÄR SÄKERHETSUTRUSTNING UTLÖSER: Om ett överhettningsskydd med manuell återställning löser ut, återställs felet med en återställningsknapp ovanför luftvärmaren. Fläktarnas automatiska överhettningsskydd återställs när temperaturen har sjunkit under börvärdet. Rätt till ändringar förbehålles. 21

22 7.7.2 W100 EC Econo 1: Gruppcentral 2: Elskåp 3: Avluft 4: Uteluft 5: Matning 230 V 10 A med stickproppsanslutning 6: Vattenlåsets uppdämningshöjd 100 mm 7: Aggregatets leveransgräns 8: Utsug från spiskåpa, går förbi värmeväxlaren 9: Allmänventilation 10: Tilluft 11: Modularkablar med RJ9-kontakter 12: Kontrollpanel 13: Spiskåpa 14: T.ex. golvvärmekretsar BETECKNING BENÄMNING FÖRKLARING TC1 TEMPERATURREGLAGE Temperaturreglage för eftervärmens luftvärmare T1 TEMPERATURGIVARE Temperaturgivare, uteluft T2 TEMPERATURGIVARE Temperaturgivare, tilluft T3 TEMPERATURGIVARE Temperaturgivare, frånluft T4 TEMPERATURGIVARE Temperaturgivare tilluft, eftervärme T6 TEMPERATURGIVARE Den vattenvärmda luftvärmarens frysskyddsgivare T7 TEMPERATURGIVARE Övertemperaturgivare för förvärmens luftvärmare T8 TEMPERATURGIVARE Temperaturgivare avluft, frysskydd TZ02 ÖVERHETTNINGSSKYDD Överhettningsskydd med manuell återställning HSx.1 MANUELL TIMEROMKOPPLARE Styrning av fläktarna och spiskåpans spjäll FUNKTIONSBESKRIVNING STYRFUNKTIONER: Ventilationsaggregatet manövreras från en separat Premium kontrollpanel eller en Premium spiskåpa. När aggregatet styrs från spiskåpan kan det ställas in i lägena Hemma/Borta/Forcering samt som punktutsug kan tiden ställas in till 30, 60 eller 120 minuter. Tilluftstemperaturen ställs in med en mekanisk termostat inuti aggregatet. Vid behov kan eftervärmningen stängas av genom att ställa in termostaten på värdet noll. Sommardrift: Frånluften styrs sommartid förbi värmeväxlaren genom att öppna förbigångsluckan. Överhettningsskydd för förvärmens luftvärmare: Luftvärmaren är utrustad med en automatisk termostat TZ01 med manuell återställning (inställt värde 90 C) som skydd mot överhettning. Den vattenvärmda luftvärmaren är utrustad med ett frysskydd T6. Fläktarna har automatiska överhettningsskydd. NÄR SÄKERHETSUTRUSTNING UTLÖSER: Om ett överhettningsskydd med manuell återställning löser ut, återställs felet med en återställningsknapp ovanför luftvärmaren. Fläktarnas automatiska överhettningsskydd återställs när temperaturen har sjunkit under börvärdet. Frysskydd för vattenvärmd luftvärmare: Termostaten TC1 öppnar uppvärmningssystemets ventil helt om luftens temperatur är lägre än 12 C vid termostatens givare. Om returvattnets temperatur underskrider temperaturen vid givaren T6 med 10 C, stoppas tilluftsfläkten. Fläkten startar på nytt när tilluftstemperaturen stiger över termostatens inställningsvärde Rätt till ändringar förbehålles.

23 7.8 Måttuppgifter Swegon CASA W100 R Swegon CASA W100 L Kanalanslutningar Tilluft 160 Frånluft 160 Uteluft Radiatoranslutningar 15 mm 7. Kondensvattenanslutning 8. Genomföring för el- och styrkablar Avluft 160 Separat frånluft Vikt Aggregat: 47 kg Aggregatkoder Projektmodeller (utan väggfäste och kontrollpanel) W100 Premium R (högerutförande) L (vänsterutförande) W100 Premium Econo R (högerutförande) L (vänsterutförande) PW100SR PW100SL PW100ER PW100EL 7.11 Tillbehör för installation Monteringsram med diffusionsspärr (R/L): 10280YP Takmonteringsram (R/L): PW100KA Väggfäste: PW080SAT Filterbytessats: PW080FS 1 st. G3 1 st. F7 1 st. PPI-20 Genomföringstätning för kanal, 5 st. per paket 100 mm: 102LT mm: 102LT mm: 102LT16 Duo-modeller (med väggfäste och kontrollpanel) W100 Premium Duo R (högerutförande) L (vänsterutförande) W100 Premium Duo Econo R (högerutförande) L (vänsterutförande) PW100SRN PW100SLN PW100ERN PW100ELN Rätt till ändringar förbehålles. 23

24 8. Drifttagningsformulär Funktion Fabriksinställning Inställningsvärde Temperatur, tilluft (ej på Econo-modellerna) 17 C Grundskärm 1 Klocka På Temperatur (ej på Econo-modellerna) På Fläkthastigheter (situationer) Borta 1 Hemma 3 Forcering 5 Avkylning 4 Svalka 4 Värme 3 Fläkthastigheter Hastighet 1, tilluftsfläkt 50 % Hastighet 1, frånluftsfläkt 50 % Hastighet 2, tilluftsfläkt 60 % Hastighet 2, frånluftsfläkt 60 % Hastighet 3, tilluftsfläkt 70 % Hastighet 3, frånluftsfläkt 70 % Hastighet 4, tilluftsfläkt 85 % Hastighet 4, frånluftsfläkt 85 % Hastighet 5, tilluftsfläkt 100 % Hastighet 5, frånluftsfläkt 100 % Undertryckskompensering Av Servicepåminnelse I drift Intervall 6 månader Värme(ej på Econo-modellerna) I drift Temp.begränsning 50 C Styrning Tilluftsstyrd Filtervakt (ej W100) På Brasfunktion (med braständningsomkopplare) Av Forcering (med forceringstimer eller närvarogivare) I drift Utetemperaturgräns, för aktivering av luftvärmare 15 C 24 Rätt till ändringar förbehålles.
