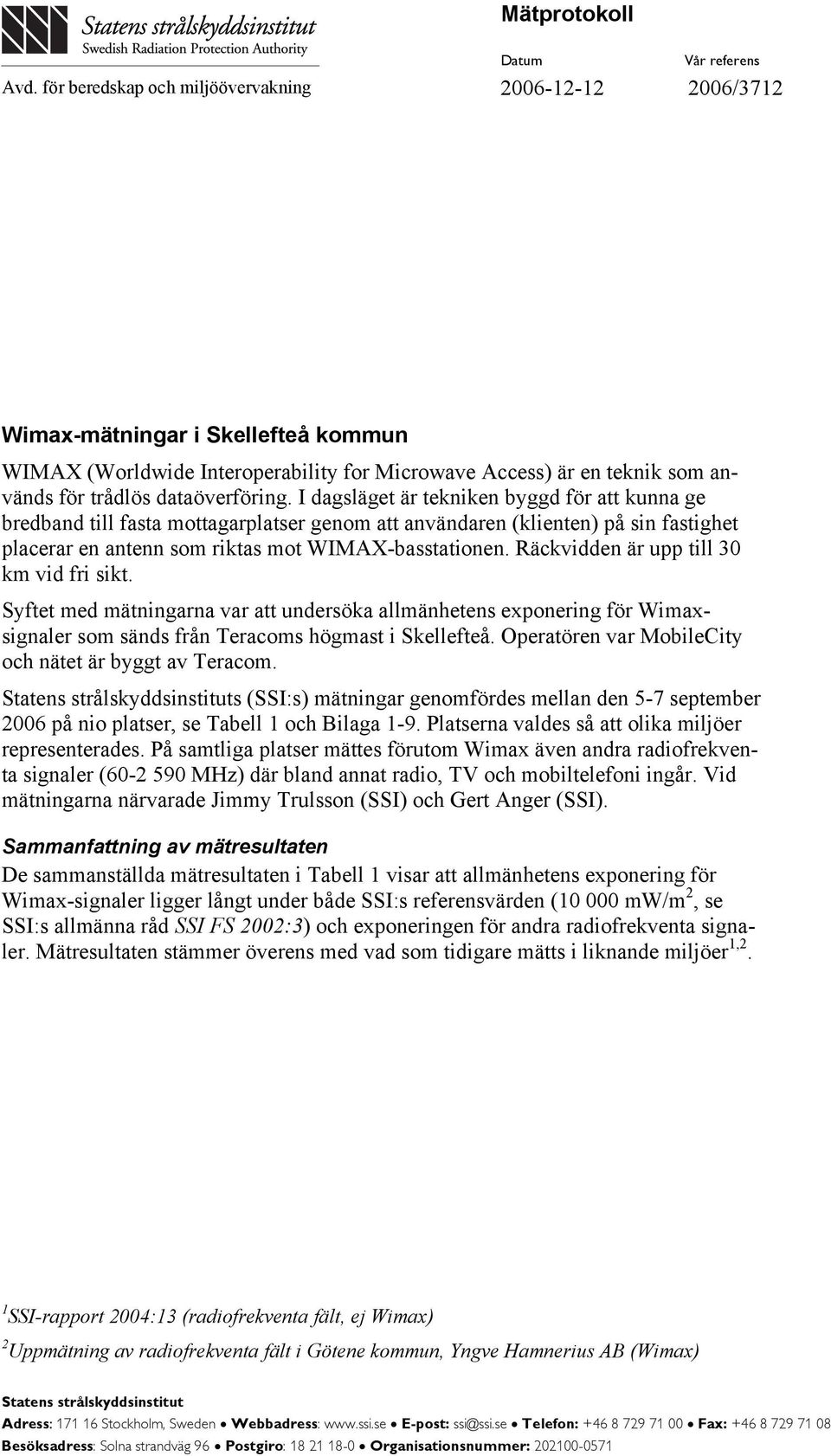

1 Mätprotokoll Datum Vår referens Avd. för beredskap och miljöövervakning /3712 Wimax-mätningar i kommun WIMAX (Worldwide Interoperability for Microwave Access) är en teknik som används för trådlös dataöverföring. I dagsläget är tekniken byggd för att kunna ge bredband till fasta mottagarplatser genom att användaren (klienten) på sin fastighet placerar en antenn som riktas mot WIMAX-basstationen. Räckvidden är upp till 30 km vid fri sikt. Syftet med mätningarna var att undersöka allmänhetens exponering för Wimaxsignaler som sänds från Teracoms högmast i. Operatören var MobileCity och nätet är byggt av Teracom. Statens strålskyddsinstituts (SSI:s) mätningar genomfördes mellan den 5-7 september 2006 på nio platser, se Tabell 1 och Bilaga 1-9. Platserna valdes så att olika miljöer representerades. På samtliga platser mättes förutom Wimax även andra radiofrekventa signaler ( MHz) där bland annat radio, TV och mobiltelefoni ingår. Vid mätningarna närvarade Jimmy Trulsson (SSI) och Gert Anger (SSI). Sammanfattning av mätresultaten De sammanställda mätresultaten i Tabell 1 visar att allmänhetens exponering för Wimax-signaler ligger långt under både SSI:s referensvärden ( mw/m 2, se SSI:s allmänna råd SSI FS 2002:3) och exponeringen för andra radiofrekventa signaler. Mätresultaten stämmer överens med vad som tidigare mätts i liknande miljöer 1,2. 1 SSI-rapport 2004:13 (radiofrekventa fält, ej Wimax) 2 Uppmätning av radiofrekventa fält i Götene kommun, Yngve Hamnerius AB (Wimax) Statens strålskyddsinstitut Adress: Stockholm, Sweden Webbadress: E-post: ssi@ssi.se Telefon: Fax: Besöksadress: Solna strandväg 96 Postgiro: Organisationsnummer:

2 2 (12) Tabell1 Sammanställda mätresultat Avstånd till masten (km) Miljö Uppmätt styrka mw/m 2 Wimax Totalt 1 1,3 Ute, fri sikt 0, ,14 2,5 Ute, fri sikt 0, ,25 2,6 Inomhus <0, ,23 3,3 Ute 0, ,091 6,9 Ute 0, ,012 14,7 Ute, fri sikt 0, ,11 15 Ute <0, ,024 23,4 Ute <0, , ,7 Ute <0, , MHz mätt i Max Hold Nedlänk Högmasten var byggd 120 meter över havet, var 320 meter hög och hade GPSkoordinaterna (RT90): , meter upp i masten fanns tre Wimaxantenner som var riktade åt olika håll och som vardera sände med 0,63 W. Antennernas horisontella/vertikala öppning var 90/30-40 grader och de var tiltade något nedåt för att ge fokus på marken vid ungefär 15 km från masten. Antennerna hade 14,5 dbi riktverkan och de olika sektorerna använde frekvenserna; 3511,75 MHz, 3515,25 MHz och 3518,75 MHz. Bandbredden var 3,5 MHz och modulationen var OFDM. Upplänk Klienternas frekvenser för de olika sektorerna var 3411,75 MHz, 3415,25 MHz och 3418,75 MHz. De hade en effekt på högst 100 mw och dynamiken var 46 db. Antennernas riktverkan var dbi. Mätutrustning Mätutrustningen finns beskriven i Tabell 2. Tabell2 Mätutrustning Instrument Beteckning Serienummer Kalibreringsdatum Spektrumanalysator Anritsu MS2721A Mätantenn Seibersdorf PCD / Mätantenn Dorado GH1-12N Antennkabel Seibersdorf K299/E

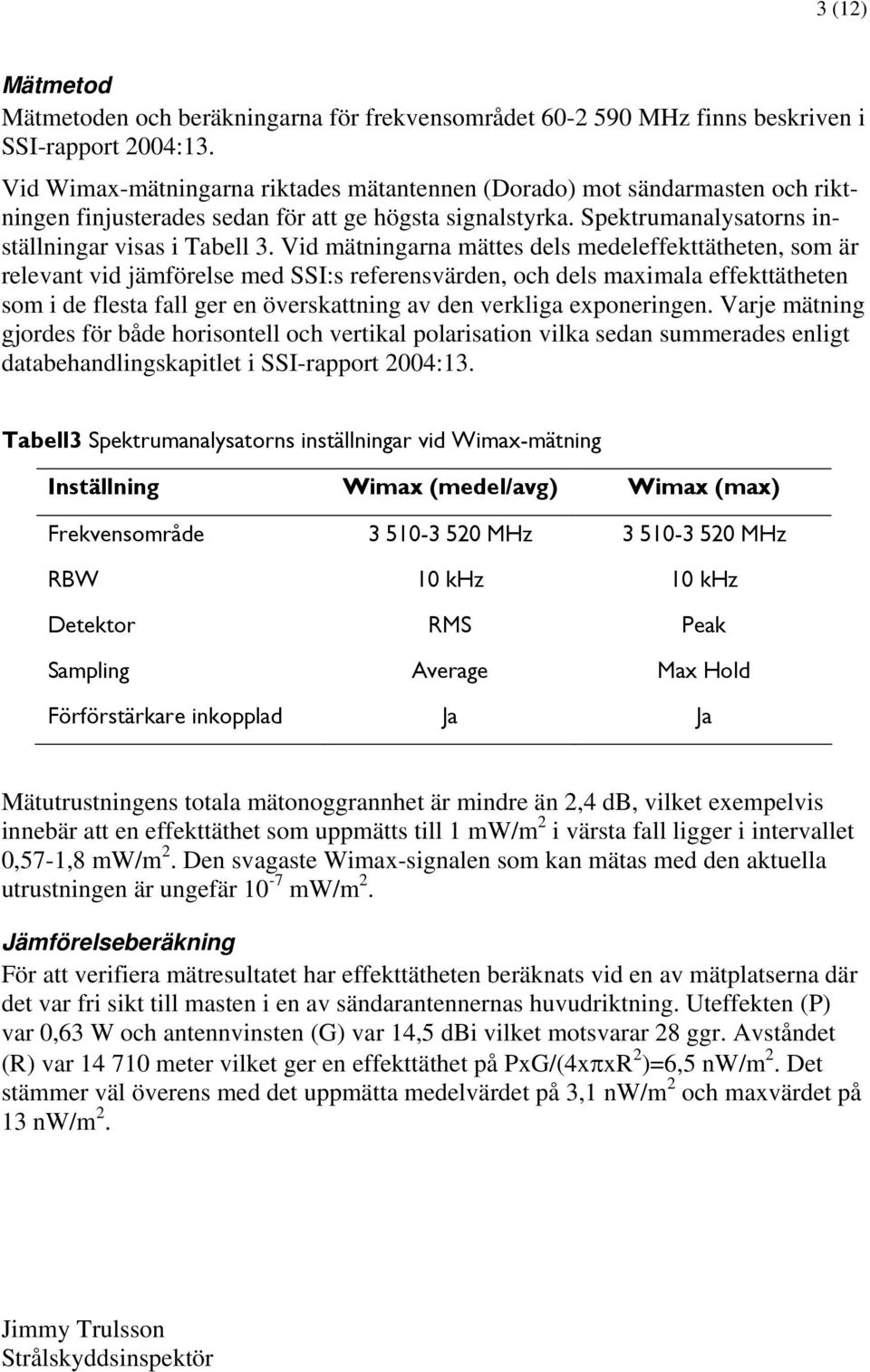

3 3 (12) Mätmetod Mätmetoden och beräkningarna för frekvensområdet MHz finns beskriven i SSI-rapport 2004:13. Vid Wimax-mätningarna riktades mätantennen (Dorado) mot sändarmasten och riktningen finjusterades sedan för att ge högsta signalstyrka. Spektrumanalysatorns inställningar visas i Tabell 3. Vid mätningarna mättes dels medeleffekttätheten, som är relevant vid jämförelse med SSI:s referensvärden, och dels maximala effekttätheten som i de flesta fall ger en överskattning av den verkliga exponeringen. Varje mätning gjordes för både horisontell och vertikal polarisation vilka sedan summerades enligt databehandlingskapitlet i SSI-rapport 2004:13. Tabell3 Spektrumanalysatorns inställningar vid Wimax-mätning Inställning Wimax (medel/avg) Wimax (max) Frekvensområde MHz MHz RBW 10 khz 10 khz Detektor RMS Peak Sampling Average Max Hold Ja Ja Mätutrustningens totala mätonoggrannhet är mindre än 2,4 db, vilket exempelvis innebär att en effekttäthet som uppmätts till 1 mw/m 2 i värsta fall ligger i intervallet 0,57-1,8 mw/m 2. Den svagaste Wimax-signalen som kan mätas med den aktuella utrustningen är ungefär 10-7 mw/m 2. Jämförelseberäkning För att verifiera mätresultatet har effekttätheten beräknats vid en av mätplatserna där det var fri sikt till masten i en av sändarantennernas huvudriktning. Uteffekten (P) var 0,63 W och antennvinsten (G) var 14,5 dbi vilket motsvarar 28 ggr. Avståndet (R) var meter vilket ger en effekttäthet på PxG/(4xπxR 2 )=6,5 nw/m 2. Det stämmer väl överens med det uppmätta medelvärdet på 3,1 nw/m 2 och maxvärdet på 13 nw/m 2. Jimmy Trulsson Strålskyddsinspektör

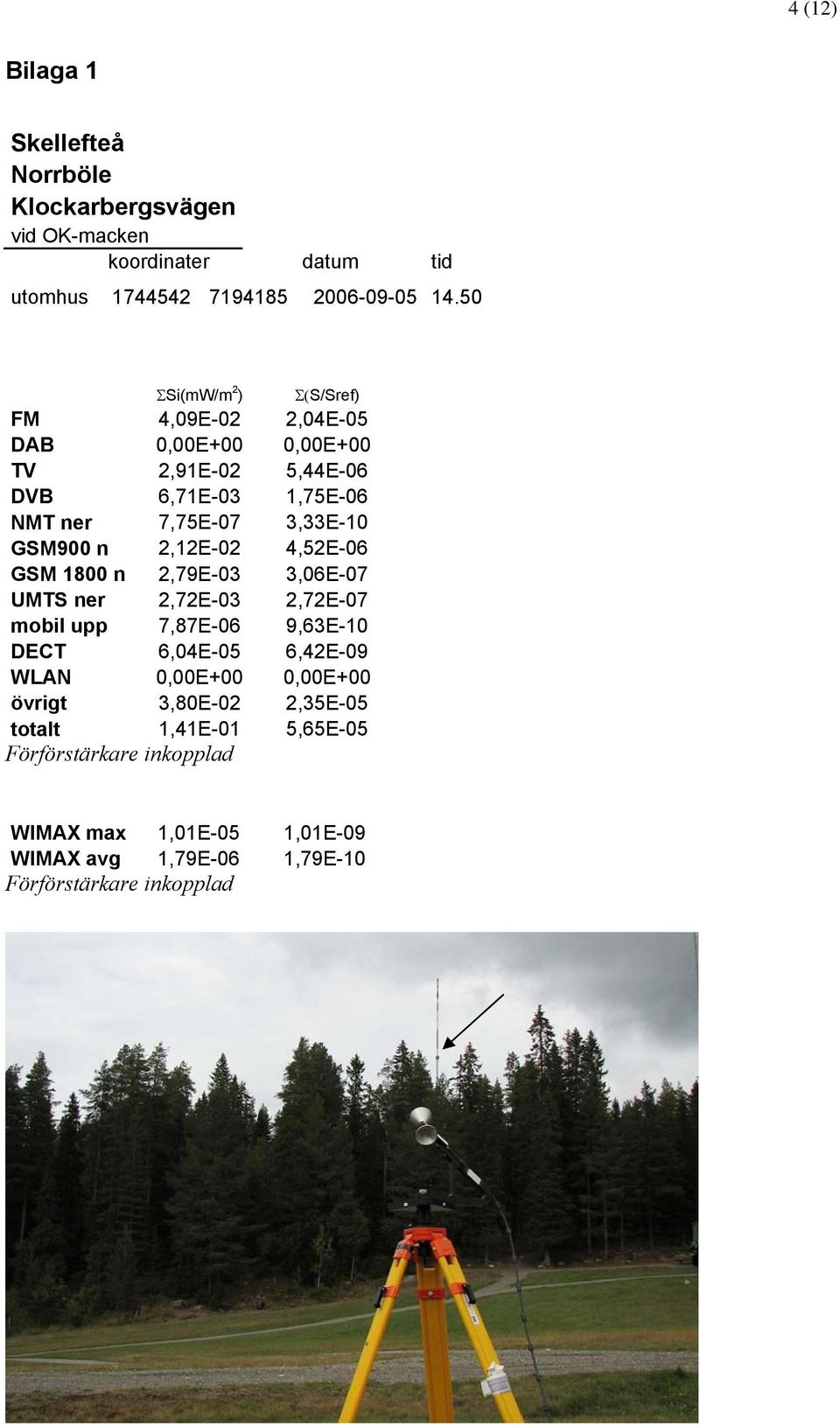

4 4 (12) Bilaga 1 Norrböle Klockarbergsvägen vid OK-macken utomhus FM 4,09E-02 2,04E-05 TV 2,91E-02 5,44E-06 DVB 6,71E-03 1,75E-06 NMT ner 7,75E-07 3,33E-10 GSM900 n 2,12E-02 4,52E-06 GSM 1800 n 2,79E-03 3,06E-07 UMTS ner 2,72E-03 2,72E-07 mobil upp 7,87E-06 9,63E-10 DECT 6,04E-05 6,42E-09 WLAN 0,00E+00 0,00E+00 övrigt 3,80E-02 2,35E-05 totalt 1,41E-01 5,65E-05 WIMAX max 1,01E-05 1,01E-09 WIMAX avg 1,79E-06 1,79E-10

5 5 (12) Bilaga 2 Mobacken Havregatan på gräset mellan nr 10 och 12 utomhus FM 3,81E-02 1,91E-05 TV 1,81E-02 4,95E-06 DVB 3,32E-03 9,15E-07 NMT ner 5,38E-07 2,31E-10 GSM900 n 1,15E-03 2,43E-07 GSM 1800 n 7,93E-04 8,69E-08 UMTS ner 1,74E-04 1,74E-08 mobil upp 2,01E-05 4,49E-09 DECT 1,62E-04 1,71E-08 WLAN 2,61E-06 2,61E-10 övrigt 2,88E-02 1,51E-05 totalt 9,06E-02 4,03E-05 WIMAX max 5,15E-06 5,15E-10 WIMAX avg 1,01E-06 1,01E-10

6 6 (12) Bilaga 3 Centrum Torget hotel Malmia rum 302 vid fönstret inomhus FM 6,63E-03 3,31E-06 TV 3,28E-03 9,51E-07 DVB 2,13E-04 6,44E-08 NMT ner 1,41E-05 6,08E-09 GSM900 n 6,53E-03 1,39E-06 GSM 1800 n 2,06E-01 2,25E-05 UMTS ner 1,64E-03 1,64E-07 mobil upp 1,60E-04 1,88E-08 DECT 6,42E-04 6,80E-08 WLAN 2,02E-05 2,02E-09 övrigt 4,60E-04 2,32E-07 totalt 2,25E-01 2,87E-05 WIMAX max 5,15E-07 5,15E-11 WIMAX avg 0,00E+00 0,00E+00

7 7 (12) Bilaga 4 Kåge Prästgatan 2 vid garaget med sikt på övre delen av masten utomhus FM 5,70E-03 2,85E-06 TV 3,34E-03 2,32E-06 DVB 8,65E-04 2,42E-07 NMT ner 3,20E-06 1,38E-09 GSM900 n 7,07E-05 1,49E-08 GSM 1800 n 8,52E-06 9,33E-10 UMTS ner 1,84E-05 1,84E-09 mobil upp 4,78E-07 1,11E-10 DECT 1,06E-04 1,11E-08 WLAN 1,17E-04 1,17E-08 övrigt 1,52E-03 1,04E-06 totalt 1,18E-02 5,03E-06 WIMAX max 1,92E-06 1,92E-10 WIMAX avg 4,04E-07 4,04E-11

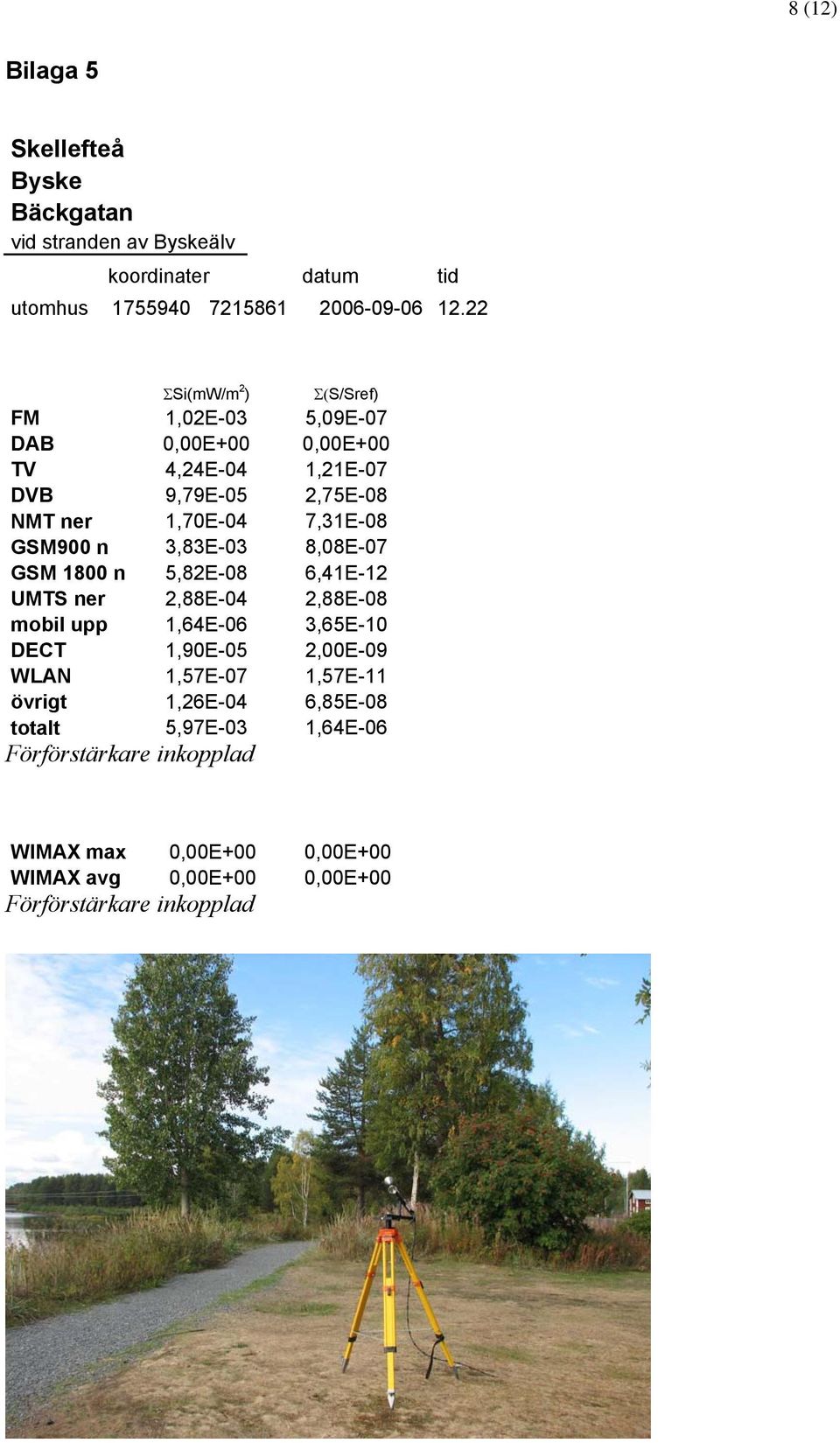

8 8 (12) Bilaga 5 Byske Bäckgatan vid stranden av Byskeälv utomhus FM 1,02E-03 5,09E-07 TV 4,24E-04 1,21E-07 DVB 9,79E-05 2,75E-08 NMT ner 1,70E-04 7,31E-08 GSM900 n 3,83E-03 8,08E-07 GSM 1800 n 5,82E-08 6,41E-12 UMTS ner 2,88E-04 2,88E-08 mobil upp 1,64E-06 3,65E-10 DECT 1,90E-05 2,00E-09 WLAN 1,57E-07 1,57E-11 övrigt 1,26E-04 6,85E-08 totalt 5,97E-03 1,64E-06 WIMAX max 0,00E+00 0,00E+00 WIMAX avg 0,00E+00 0,00E+00

9 9 (12) Bilaga 6 Östanbäck Karlsgrundet utanför hus vid vatten med fri sikt mot masten utomhus FM 2,02E-03 1,01E-06 TV 8,69E-02 2,30E-05 DVB 1,47E-02 4,08E-06 NMT ner 1,86E-06 7,98E-10 GSM900 n 1,10E-05 2,33E-09 GSM 1800 n 0,00E+00 0,00E+00 UMTS ner 0,00E+00 0,00E+00 mobil upp 4,34E-07 9,76E-11 DECT 4,47E-06 4,73E-10 WLAN 0,00E+00 0,00E+00 övrigt 7,20E-03 7,10E-06 totalt 1,11E-01 3,52E-05 Förförstärkare ej inkopplad WIMAX max 1,28E-05 1,30E-09 WIMAX avg 3,06E-06 3,06E-10

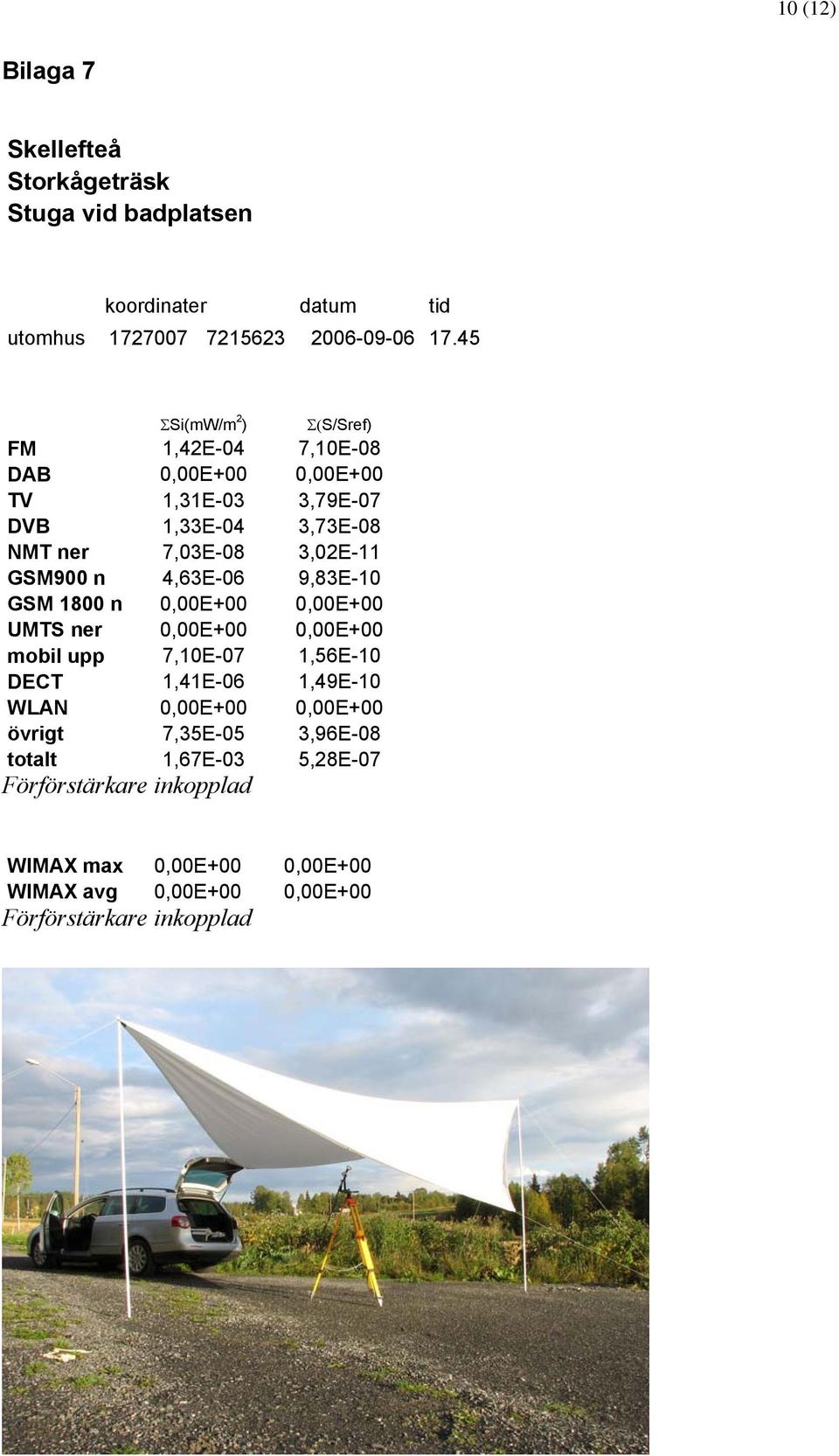

10 10 (12) Bilaga 7 Storkågeträsk Stuga vid badplatsen utomhus FM 1,42E-04 7,10E-08 TV 1,31E-03 3,79E-07 DVB 1,33E-04 3,73E-08 NMT ner 7,03E-08 3,02E-11 GSM900 n 4,63E-06 9,83E-10 GSM 1800 n 0,00E+00 0,00E+00 UMTS ner 0,00E+00 0,00E+00 mobil upp 7,10E-07 1,56E-10 DECT 1,41E-06 1,49E-10 WLAN 0,00E+00 0,00E+00 övrigt 7,35E-05 3,96E-08 totalt 1,67E-03 5,28E-07 WIMAX max 0,00E+00 0,00E+00 WIMAX avg 0,00E+00 0,00E+00

11 11 (12) Bilaga 8 Centrum Köpmangatan utomhus FM 1,51E-02 7,55E-06 TV 1,39E-01 4,84E-05 DVB 1,75E-02 5,20E-06 NMT ner 1,18E-05 5,09E-09 GSM900 n 5,35E-03 1,13E-06 GSM 1800 n 1,58E-03 1,73E-07 UMTS ner 1,27E-03 1,27E-07 mobil upp 1,19E-03 2,59E-07 DECT 8,13E-04 8,62E-08 WLAN 0,00E+00 0,00E+00 övrigt 6,53E-02 3,04E-05 totalt 2,47E-01 9,34E-05 Förförstärkare ej inkopplad WIMAX max 1,58E-04 1,58E-08 WIMAX avg 3,45E-05 3,45E-09

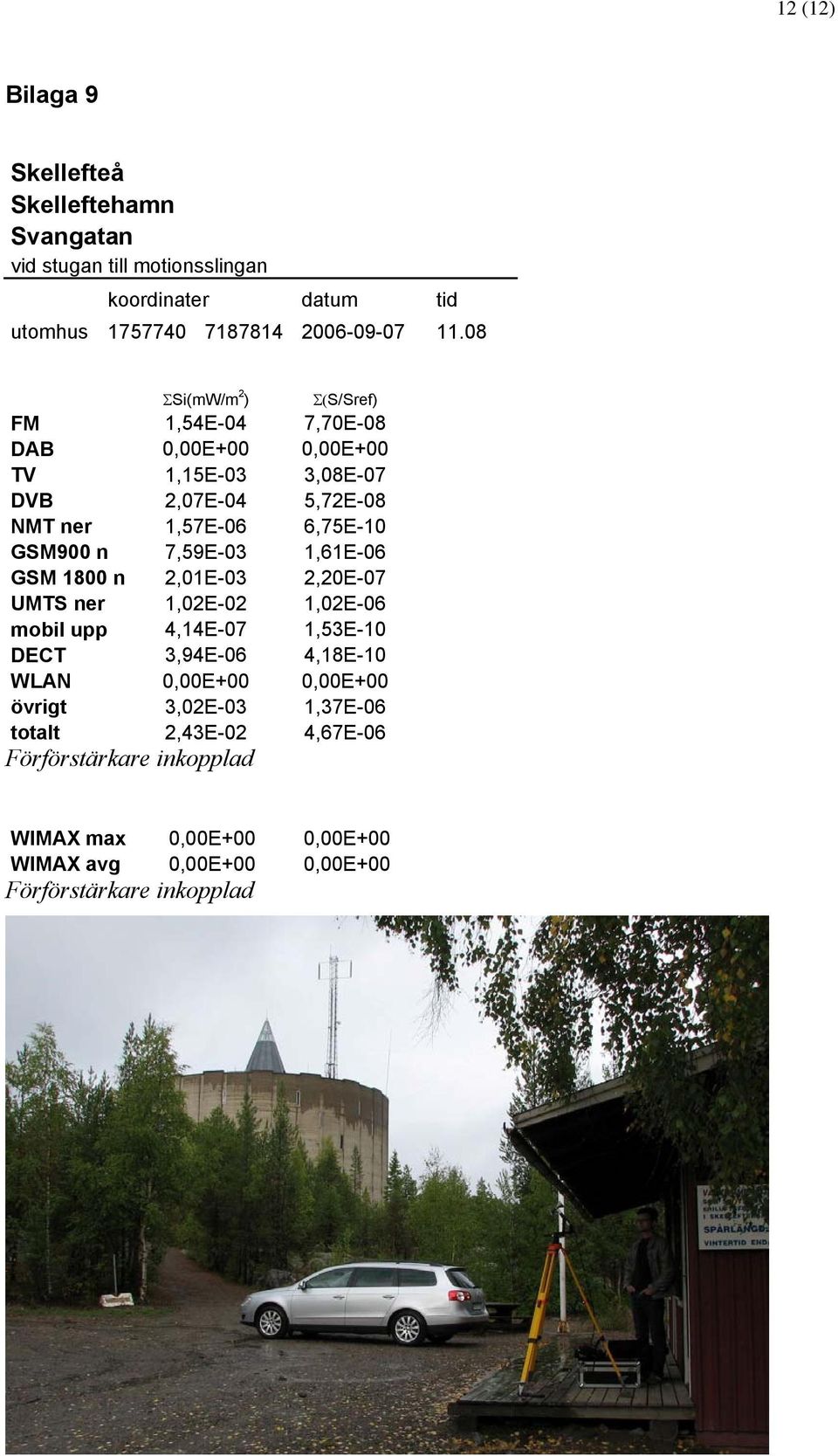

12 12 (12) Bilaga 9 Skelleftehamn Svangatan vid stugan till motionsslingan utomhus FM 1,54E-04 7,70E-08 TV 1,15E-03 3,08E-07 DVB 2,07E-04 5,72E-08 NMT ner 1,57E-06 6,75E-10 GSM900 n 7,59E-03 1,61E-06 GSM 1800 n 2,01E-03 2,20E-07 UMTS ner 1,02E-02 1,02E-06 mobil upp 4,14E-07 1,53E-10 DECT 3,94E-06 4,18E-10 WLAN 0,00E+00 0,00E+00 övrigt 3,02E-03 1,37E-06 totalt 2,43E-02 4,67E-06 WIMAX max 0,00E+00 0,00E+00 WIMAX avg 0,00E+00 0,00E+00
